Testifier
Ethernet
Display (1) zeigt den Kabelzustand sowie ‘Pass/Fail’
Drücken Sie die Taste ‘TONE’ (6) aus irgendeinem Testmodus.
Display (1) zeigt an, dass Töne übertragen werden und
Drücken und halten Sie die Taste ‘TONE’ (6) für 2 Sekunden, um
den Ton zu ändern.
den Ton zu ändern.
den Ton
™

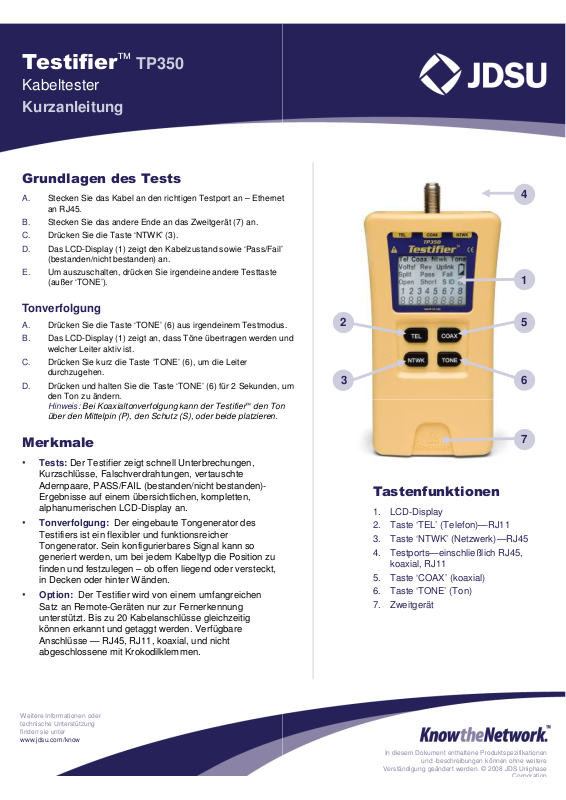

TP350
Kabeltester
Kurzanleitung
Grundlagen des Tests
A. Stecken Sie das Kabel an den richtigen Testport an –
an RJ45.
B. Stecken Sie das andere Ende an das Zweitgerät (7) an.
C. Drücken Sie die Taste ‘NTWK’ (3).
D. Das LCD-
(bestanden/nicht bestanden) an.
E. Um auszuschalten, drücken Sie irgendeine andere Testtaste
(außer ‘TONE’).
Tonverfolgung
A.
B. Das LCD-
welcher Leiter aktiv ist.
C. Drücken Sie kurz die Taste ‘TONE’ (6), um die Leiter
durchzugehen.
D.
4
1
2
3
5
6
Hinweis: Bei Koaxialtonverfolgung kann der Testifier
über den Mittelpin (P), den Schutz (S), oder beide platzieren.
™
Merkmale
• Tests: Der Testifier zeigt schnell Unterbrechungen,
Kurzschlüsse, Falschverdrahtungen, vertauschte
Adernpaare, PASS/FAIL (bestanden/nicht bestanden)Ergebnisse auf einem übersichtlichen, kompletten,
alphanumerischen LCD-Display an.
• Tonverfolgung: Der eingebaute Tongenerator des
Testifiers ist ein flexibler und funktionsreicher
Tongenerator. Sein konfigurierbares Signal kann so
generiert werden, um bei jedem Kabeltyp die Position zu
finden und festzulegen – ob offen liegend oder versteckt,
in Decken oder hinter Wänden.
• Option: Der Testifier wird von einem umfangreichen
Satz an Remote-Geräten nur zur Fernerkennung
unterstützt. Bis zu 20 Kabelanschlüsse gleichzeitig
können erkannt und getaggt werden. Verfügbare
Anschlüsse — RJ45, RJ11, koaxial, und nicht
abgeschlossene mit Krokodilklemmen.
7
Tastenfunktionen
1. LCD-Display
2. Taste ‘TEL’ (Telefon)—RJ11
3. Taste ‘NTWK’ (Netzwerk)—RJ45
4. Testports—einschließlich RJ45,
koaxial, RJ11
5. Taste ‘COAX’ (koaxial)
6. Taste ‘TONE’ (Ton)
7. Zweitgerät
Weitere Informationen oder
technische Unterstützung
finden sie unter
www.jdsu.com/know
In diesem Dokument enthaltene Produktspezifikationen
und -beschreibungen können ohne weitere
Verständigung geändert werden. © 2008 JDS Uniphase
