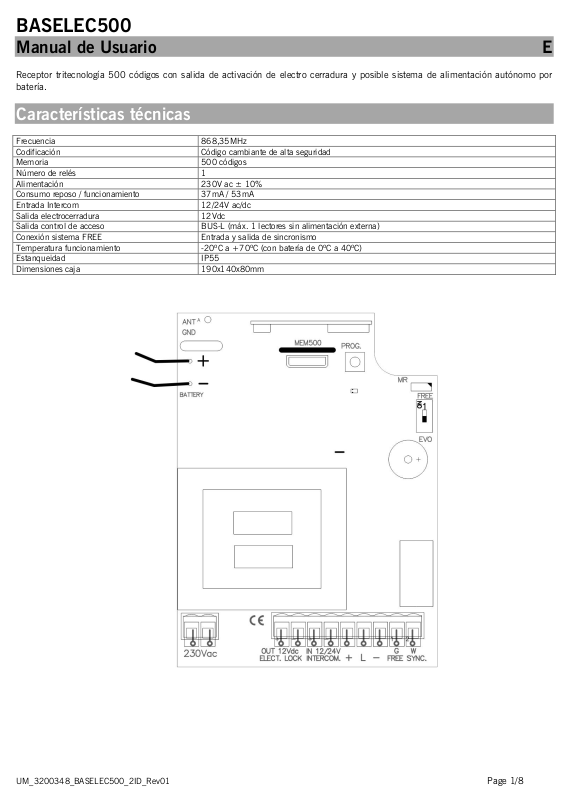

BASELEC500
Frecuencia
868,35MHz
Codificación
Código cambiante de alta seguridad
Memoria
500 códigos
Número de relés
1
Alimentación
230V ac ± 10%
Consumo reposo / funcionamiento
37mA / 53mA
Entrada Intercom
12/24V ac/dc
Salida electrocerradura
12Vdc
Salida control de acceso
BUS-L (máx. 1 lectores sin alimentación externa)
Conexión sistema FREE
Entrada y salida de sincronismo
Temperatura funcionamiento
-20ºC a +70ºC (con batería de 0ºC a 40ºC)
Estanqueidad
IP55
Dimensiones caja
190x140x80mm
Manual de Usuario E
Receptor tritecnología 500 códigos con salida de activación de electro cerradura y posible sistema de alimentación autónomo por
batería.
Características técnicas
UM_3200348_BASELEC500_2ID_Rev01 Page 1/8
Instalación y conexiones
DESATORNILLAR SOPORTE
BATERIA
FIJAR CAJA EN PARED
COLOCAR BATERIA Y ATORNILLAR
SOPORTE
CONECTAR BATERÍA (+BLANCO,
-NEGRO)
CONEXIONES
INSTALACIÓN
UM_3200348_BASELEC500_2ID_Rev01 Page 2/8
Configuración
SWITCH
OFF
ON 1 Funcionamiento Proximidad EVOPROX (BUS-L)
Funcionamiento Manos libres FREE15R
Señal sonora
Tiempo de activación de relé
1
3 segundos
2
5 segundos
3
7,5 segundos
4
9,5 segundos
CONFIGURACIÓN MODO FUNCIONAMIENTO
El equipo puede funcionar con sistema de proximidad o con sistema Free, pero no con los dos a la vez. Seleccionar la posición del
switch para el funcionamiento deseado.
Nota: Una selección errónea del dispositivo de proximidad utilizado, implicaría la inoperabilidad o consumo excesivo durante el
modo emergencia.
CONFIGURACIÓN RECEPTOR
Se puede operar con el Soft-Assistant para gestionar la memoria de códigos del receptor.
CONFIGURACIÓN TIEMPO ACTIVACIÓN RELÉ
Presionar el pulsador de programación durante 1s, se enciende el indicador luminoso de programación y el equipo emite una señal
sonora. Mantener presionado el pulsador de programación, y el equipo entra en una secuencia cíclica de 4 señales sonoras. Cada
una de estas señales indica un tiempo predefinido de activación de relé. Dejar de presionar el pulsador cuando se escuche la señal
del tiempo deseado.
Funcionamiento
FUNCIONAMIENTO NORMAL
El indicador luminoso R1 se activa cada 5 segundos indicando una correcta alimentación del equipo.
Al recibir un código el equipo comprueba si está en la memoria, activando el relé correspondiente.
Si la batería no está conectada o está averiada, el receptor realizará tres señales acústicas cada vez que se active un emisor.
MODO EMERGENCIA
Si se desconecta la alimentación y el equipo tiene la batería conectada, el sistema pasará a modo de funcionamiento de emergencia.
- Si está funcionando con sistema MOTION, el Evoprox estará activado 8 segundos de cada 22 segundos. Durante el período
de activación sólo será operativo durante 1 segundo.
- Si está funcionando con sistema FREE, el FREE 15R estará activado y operativo durante 1 segundo cada 10 segundos.
Programación
PROGRAMACIÓN MANUAL DE EMISORES
Presionar el pulsador de programación durante 1s, se enciende el indicador luminoso de programación y el equipo emite una señal
sonora. El equipo entra en programación normal. Enviar el código y el canal a programar pulsando el emisor.
Cada vez que se programe un emisor, el equipo emitirá una señal sonora de 0,5s. Si transcurren 10 segundos sin programar, o bien
presionando el pulsador de programación, o los dos primeros pulsadores del emisor (según modo de programación), el equipo saldrá
de programación, emitiendo dos señales sonoras de 1s. Si al programar un emisor, la memoria del equipo está llena, este emitirá 7
señales sonoras de 0,5s y saldrá de programación.
RESET TOTAL
Estando en modo de programación, se mantiene el pulsador de programación presionado y se realiza un puente en MR durante más
de 10s. El equipo emitirá 10 señales sonoras de preaviso, y después otras de frecuencia más rápida, indicando que la operación ha
sido realizada. El equipo queda en modo de programación. El indicador luminoso de programación también seguirá las indicaciones
sonoras emitiendo intermitencias.
Si transcurren 10 segundos sin programar, o realizando una pulsación corta del pulsador de programación, el equipo saldrá del
modo de programación, emitiendo dos señales sonoras de 1s.
UM_3200348_BASELEC500_2ID_Rev01 Page 3/8
Funcionamiento sistema Free
GRUPOS MOTION
Este equipo permite trabajar con el identificador de grupo del sistema FREE. Los receptores podrán configurarse con un grupo (del 0
al 7) que permite una gestión de un máximo de 28 puertas de forma independiente.
CONFIGURACIÓN DE GRUPOS
Después de un reset total del receptor, éste quedará configurado con el grupo del primer emisor programado vía radio por activación
manos libres.
Al alimentar el receptor, el indicador luminoso R1 realizará un número de intermitencias que se corresponderá con el número de
grupo con el cual está configurado.
Mantenimiento
USO DEL CUADRO-RECEPTOR
Este equipo está destinado a usos de telemando en puertas automáticas.
No está garantizado su uso para accionar directamente otros equipos distintos de los especificados.
El fabricante se reserva el derecho a cambiar especificaciones de los equipos sin previo aviso.
ANEXO IMPORTANTE
Desconectar la alimentación antes de efectuar cualquier manipulación en el equipo.
En cumplimiento de la directiva europea de baja tensión, se informa de los siguientes requisitos:
· Para equipos conectados permanentemente deberá incorporarse al cableado un dispositivo de conexión fácilmente accesible.
· Es obligatorio instalar este equipo en posición vertical y firmemente fijado a la estructura del edificio.
· Este equipo sólo puede ser manipulado por un instalador especializado, por su personal de mantenimiento o bien por un operador
convenientemente instruido.
· La instrucción de uso de este equipo deberá permanecer siempre en posesión del usuario.
· Para la conexión de los cables de alimentación deberán utilizarse terminales de sección máxima 3,8mm2.
· Utilizar fusibles retardados.
· Las dos frecuencias de trabajo no se interfieren.
DECLARACIÓN DE CONFORMIDAD UE
JCM TECHNOLOGIES, S.A. declara que el producto BASELEC500 cumple con los requisitos esenciales de la Directiva RED
2014/53/UE y de la Directiva RoHS 2011/65/UE.
Ver página web www.jcm-tech.com/es/declaraciones
JCM TECHNOLOGIES, SA • BISBE MORGADES, 46 BAIXOS - 08500 VIC (BARCELONA) ESPAÑA
UM_3200348_BASELEC500_2ID_Rev01 Page 4/8
BASELEC500
Frequency
868,35MHz
Coding
High security rolling code
Memory
500 codes
Relay contacts
1
Power supply range
230V ac ± 10%
Standby/Op. Consumption
37mA / 53mA
Intercom input
12/24V ac/dc
Electrolock output
12Vdc
Acess control output
BUS-L (max. 1 readers without external power supply)
Connection FREE system
Input and output synchronism
Working temperature
-20ºC a +70ºC (when battery from 0ºC to 40ºC)
Watertightness
IP55
Box dimensions
190x140x80mm
User’s Manual GB
Tri-technology 500 codes receiver with an electrolock output and an optional battery supplyment system.
Technical characteristics
UM_3200348_BASELEC500_2ID_Rev01 Page 5/8
Installation and connections
UNSCREW THE BATTERY
SUPPORT
FIX THE BOX TO THE WALL
PLACE BATTERY AND SECREW
SUPPORT
CONNECT THE BATTERY (+WHITE,
-BLACK)
CONNECTIONS
INSTALLATION
UM_3200348_BASELEC500_2ID_Rev01 Page 6/8
Configuration
SWITCH
OFF
ON 1 Proximity mode BUS-L (EVOPROX)
Hands free mode with FREE 15R
Acoustic signal
Time relay activation
1
3 seconds
2
5 seconds
3
7,5 seconds
4
9,5 seconds
OPERATION MODE CONFIGURATION
The equipment can operate with proximity system or Free system, but not both at once. Select the switch position for the desired
performance.
Note: A wrong selection of the proximity device that is being used will cause an inoperation or a power consumption increase
during the emergency mode.
RECEIVER SETTINGS
It can be operate with Soft-Assistant to manage code memory of the receiver.
SETTING TIME RELAY ACTIVATION
Press the programming button for 1s, the LED turns on and the equipment beeps. Hold down the programming button and the
equipment enters in a cyclical sequence of four beeps. Each of these signals indicates a preset time relay activation. Stop
pressing the button beeps when the desired time appears.
Operation
NORMAL OPERATION
The R1 light indicator is activated each 5 seconds showing the correct power supply of the equipment.
When the equipment receives a code it checks automatically if it is in the memory, and it actives the corresponding relay.
If the battery is not connected or it is not working properly, the receiver will make three acoustic signs each time it is ac tivated by
the transmitter.
EMERGENCY MODE
If the power supply falls down and the battery is connected, the system will switch to emergency mode.
- If it is working with the MOTION system, the EVOPROX will be activated every 8 seconds out of 22. During this period, the
activation will be ready only one second
- If it is working with the FREE system, the FREE 15R will be available 1 second out of 10.
Programmation
MANUAL PROGRAMMING
Press the receiver programming button for 1 second, the light indicator will turn on and an acoustic signal will be heard. The
receiver will enter standard programming. Send the code and the channel to be programmed by pressing the corresponding button of
the transmitter.
Every time a transmitter is programmed, the receiver will issue an acoustic signal for 0.5 sec. After 10 seconds without
programming, or pressing the programming button, or the first two buttons of the transmitter (depending on the programming mode)
the receiver will exit programming mode issuing two acoustic signals of 1 sec. If upon programming a transmitter the receiver
memory is full, it will issue 7 acoustic signals of 0.5 sec. and exit programming.
TOTAL RESET
In programming mode, the programming button is held down and the “MR” reset jumper is bridged for 10 seconds. The receiver will
issue 10 short acoustic warning signals followed by others at a faster pace to indicate that the operation has been successful. The
receiver is now in programming mode. The programming light indicator will also follow the sound indications issuing intermittent
lights.
After 10 seconds without programming or pressing the programming button, the receiver will exit programming mode, issuing two
acoustic signals of 1 sec.
UM_3200348_BASELEC500_2ID_Rev01 Page 7/8
Free System Operation
MOTION GROUPS
This equipment can work with the group identification of the system FREE. Receivers can be configured with a group (from 0 to 7)
that allows management of up to 28 doors independently.
GROUPS CONFIGURATION
After the receiver has been totally reset, it will be configured with the group of the first radio-programmed transmitter by enabling the
hands free mode.
On powering the receiver, the led R1 will flash the same number of times as the group number with which it is configured.
Maintenance
USE OF THE CONTROL PANEL-RECEIVER
This equipment is intended to be used for remote control systems in automatic doors.
Their use is not guaranteed for directly activating any other equipment different to that specified.
The manufacturer reserves the right to modify equipment specifications without prior notice.
IMPORTANT ANNEX
Disconnect the power supply before handing the unit.
In compliance with the European Directive low-voltage electrical equipment, we hereby inform users of the following requirements:
· For units which are permanently connected, an easily accessible circuit-breaker device must be built into the wiring system.
· This unit must always be installed in a vertical position and firmly fixed to the structure of the building.
· This unit must only be handled by a specialised installer, by his maintenance staff or by a duly trained operator.
· The instruction manual for this unit must always remain in the possession of the user.
· Terminals of maximum section 3,8mm2 must be used for the power supply connections.
· Use time delayed fuses.
· The two working frequencies does not interfere each other.
EU DECLARATION OF CONFORMITY
The manufacturer JCM TECHNOLOGIES, S.A., declares that the product BASELEC500 complies with the relevant fundamental
requirements of the RED Directive 2014/53/EU and of the RoHS Directive 2011/65/EU.
See website www.jcm-tech.com/en/declarations
JCM TECHNOLOGIES, SA • BISBE MORGADES, 46 BAIXOS - 08500 VIC (BARCELONA) SPAIN
UM_3200348_BASELEC500_2ID_Rev01 Page 8/8
