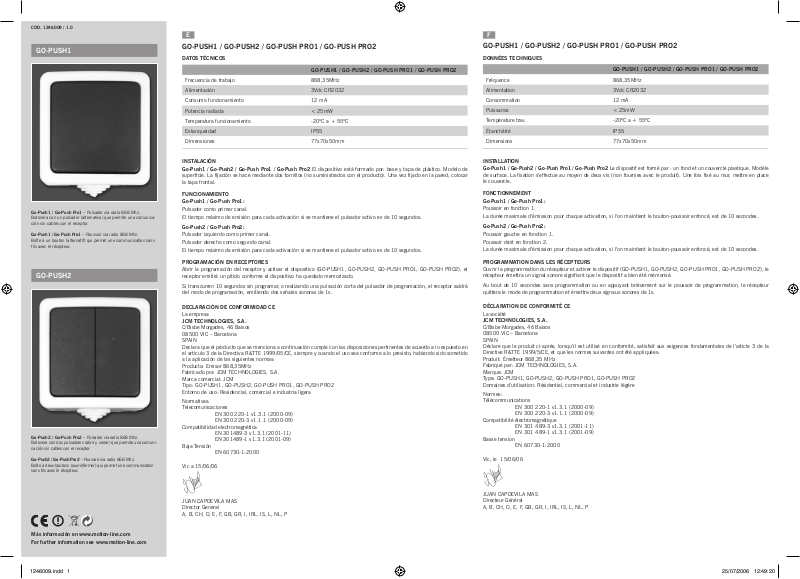

JCM GO-PUSH User Manual

COD. 1246009 / 1.0

Más información en www.motion-line.com
For further information see www.motion-line.com

E

GO-PUSH1 / GO-PUSH2 / GO-PUSH PRO1 / GO-PUSH PRO2

DATOS TÉCNICOS

GO-PUSH1 / GO-PUSH2 / GO-PUSH PRO1 / GO-PUSH PRO2

Frecuencia de trabajo

868,35MHz
Alimentación 3Vdc CR2032
Consumo funcionamiento 12 mA
Potencia radiada

< 25mW
Temperatura funcionamiento

-20ºC a + 55ºC
Estanqueidad IP55
Dimensiones 77x70x50mm

INSTALACIÓN
Go-Push1 / Go-Push2 / Go-Push Pro1 / Go-Push Pro2 El dispositivo está formado por: base y tapa de plástico. Modelo de

superficie. La fijación se hace mediante dos tornillos (no suministrados con el producto). Una vez fijado en la pared, colocar
la tapa frontal.

FUNCIONAMIENTO
Go-Push1 / Go-Push Pro1:

Pulsador como primer canal.
El tiempo máximo de emisión para cada activación si se mantiene el pulsador activo es de 10 segundos.

Go-Push2 / Go-Push Pro2:

Pulsador izquierdo como primer canal.
Pulsador derecho como segundo canal.
El tiempo máximo de emisión para cada activación si se mantiene el pulsador activo es de 10 segundos.

PROGRAMACIÓN EN RECEPTORES

Abrir la programación del receptor y activar el dispositivo (GO-PUSH1, GO-PUSH2, GO-PUSH PRO1, GO-PUSH PRO2), el
receptor emitirá un pitido conforme el dispositivo ha quedado memorizado.

Si transcurren 10 segundos sin programar, o realizando una pulsación corta del pulsador de programación, el receptor saldrá
del modo de programación, emitiendo dos señales sonoras de 1s.

DECLARACIÓN DE CONFORMIDAD CE

La empresa

JCM TECHNOLOGIES, S.A.

C/Bisbe Morgades, 46 Baixos
08500 VIC – Barcelona
SPAIN
Declara que el producto que se menciona a continuación cumple con las disposiciones pertinentes de acuerdo a lo expuesto en
el artículo 3 de la Directiva R&TTE 1999/05/CE, siempre y cuando el uso sea conforme a lo previsto, habiendo sido sometido
a la aplicación de las siguientes normas:
Producto: Emisor 868,35MHz
Fabricado por: JCM TECHNOLOGIES, S.A.
Marca comercial: JCM
Tipo: GO-PUSH1, GO-PUSH2, GO-PUSH PRO1, GO-PUSH PRO2
Entorno de uso: Residencial, comercial e industria ligera

Normativas:
Telecomunicaciones
EN 300 220-1 v1.3.1 (2000-09)
EN 300 220-3 v1.1.1 (2000-09)
Compatibilidad electromagnética
EN 301489-3 v1.3.1 (2001-11)
EN 301489-1 v1.3.1 (2001-09)
Baja Tensión
EN 60730-1:2000

Vic a 15/06/06

JUAN CAPDEVILA MAS
Director General
A, B, CH, D, E, F, GB, GR, I, IRL, IS, L, NL, P

F

GO-PUSH1 / GO-PUSH2 / GO-PUSH PRO1 / GO-PUSH PRO2

DONNÉES TECHNIQUES

GO-PUSH1 / GO-PUSH2 / GO-PUSH PRO1 / GO-PUSH PRO2

Fréquence

868,35MHz
Alimentation 3Vdc CR2032
Consommation 12 mA
Puissance

< 25mW
Température trav.

-20ºC a + 55ºC
Étanchéité IP55
Dimensions 77x70x50mm

INSTALLATION
Go-Push1 / Go-Push2

/ Go-Push Pro1 / Go-Push Pro2 Le dispositif est formé par : un fond et un couvercle plastique. Modèle

de surface. La fixation s’effectue au moyen de deux vis (non fournies avec le produit). Une fois fixé au mur, mettre en place
le couvercle.

FONCTIONNEMENT
Go-Push1 / Go-Push Pro1

:

Poussoir en fonction 1.
La durée maximale d’émission pour chaque activation, si l’on maintient le bouton-poussoir enfoncé, est de 10 secondes.

Go-Push2 / Go-Push Pro2

:

Poussoir gauche en fonction 1.
Poussoir droit en fonction 2.
La durée maximale d’émission pour chaque activation, si l’on maintient le bouton-poussoir enfoncé, est de 10 secondes.

PROGRAMMATION DANS LES RÉCEPTEURS

Ouvrir la programmation du récepteur et activer le dispositif (GO-PUSH1, GO-PUSH2

, GO-PUSH PRO1, GO-PUSH PRO2), le

récepteur émettra un signal sonore signifiant que le dispositif a bien été mémorisé.
Au bout de 10 secondes sans programmation ou en appuyant brièvement sur le poussoir de programmation, le récepteur

quittera le mode de programmation et émettra deux signaux sonores de 1s.

DÉCLARATION DE CONFORMITÉ CE

La société

JCM TECHNOLOGIES, S.A.

C/Bisbe Morgades, 46 Baixos
08500 VIC – Barcelona
SPAIN
Déclare que le produit ci-après, lorsqu’il est utilisé en conformité, satisfait aux exigences fondamentales de l’article 3 de la
Directive R&TTE 1999/5/CE, et que les normes suivantes ont été appliquées:
Produit: Émetteur 868,35 MHz
Fabriqué par: JCM TECHNOLOGIES, S.A.
Marque: JCM
Type: GO-PUSH1, GO-PUSH2, GO-PUSH PRO1, GO-PUSH PRO2
Domaines d’utilisation: Résidentiel, commercial et industrie légère

Normes:
Télécommunications
EN 300 220-1 v1.3.1 (2000-09)
EN 300 220-3 v1.1.1 (2000-09)
Compatibilité électromagnétique
EN 301 489-3 v1.3.1 (2001-11)
EN 301 489-1 v1.3.1 (2001-09)
Basse tension
EN 60730-1:2000

Vic, le 15/06/06

JUAN CAPDEVILA MAS
Directeur Général
A, B, CH, D, E, F, GB, GR, I, IRL, IS, L, NL, P

Go-Push1 / Go-Push Pro1 – Pulsador vía radio 868 Mhz.
Botonera con un pulsador (alternativo) que permite una comunica­ción sin cables con el receptor.

Go-Push1 / Go-Push Pro1

– Poussoir via radio 868 Mhz.

Bo

îte à un bouton (alternatif) qui permet une communication sans

fils avec le récepteur.

Go-Push2 / Go-Push Pro2

– Pulsador vía radio 868 Mhz.
Botonera con dos pulsadores (abrir y cerrar) que permite una comuni­cación sin cables con el receptor.

Go-Push2 / Go-Push Pro2

– Poussoir via radio 868 Mhz.

Bo

îte à deux boutons (ouvrir/fermer) qui permet une communication

sans fils avec le récepteur.

GO-PUSH1

GO-PUSH2

1246009.indd 1 25/07/2006 12:49:20

GB

GO-PUSH1 / GO-PUSH2 / GO-PUSH PRO1 / GO-PUSH PRO2

TECHNICAL DATA

GO-PUSH1 / GO-PUSH2 / GO-PUSH PRO1 / GO-PUSH PRO2

Frequency

868,35MHz

Power supply

3Vdc CR2032

Power consumption

12 mA

Radiated power

< 25mW

Working temperature

-20ºC a + 55ºC

Watertightness

IP55

Dimensions 77x70x50mm

INSTALLATION
Go-Push1 / Go-Push2

/ Go-Push Pro1 / Go-Push Pro2 The device is formed by: base and plastic cover. Model of surface. The

fixation becomes by means of two screws (not provided with the product). Once fixed to the wall, to place the frontal cover.

OPERATING
Go-Push1 / Go-Push Pro1

:

Pushbutton like first channel.
The maximum time of emission for each activation if the active pushbutton stays is of 10 seconds.

Go-Push2 / Go-Push Pro2

:

Left pushbutton like first channel.
Right pushbutton like second channel.
The maximum time of emission for each activation if the active pushbutton stays is of 10 seconds.

PROGRAMMING IN RECEIVERS

To open the programming of the receiver and to activate the device (GO-PUSH1, GO-PUSH2, GO-PUSH PRO1, GO-PUSH
PRO2), the receiver will emit an acoustic signal in agreement a device has been kept

If 10 seconds without programming pass or making a short pulsation of the programming pushbutton, the receiver will leave
the programming way, emitting two sonorous signals of 1s.

EC DECLARATION OF CONFORMITY

The manufacturer

JCM TECHNOLOGIES, S.A.

C/Bisbe Morgades, 46 Baixos
08500 VIC – Barcelona
SPAIN
Declares herewith that the product designated below complies with the relevant fundamental requirements as per Article 3 of
the R&TTE Directive 1999/5/EG, insofar as the product is used correctly, and that the following standards apply:
Product: Transmitter 868,35MHz
Manufactured by: JCM TECHNOLOGIES, S.A.
Trade mark: JCM
Type: GO-PUSH1, GO-PUSH2, GO-PUSH PRO1, GO-PUSH PRO2
Environment of use: Residential, commercial and light industry

Standards:
Telecommunication
EN 300 220-1 v1.3.1 (2000-09)
EN 300 220-3 v1.1.1 (2000-09)
Electromagnetic Compatibility
EN 301 489-3 v1.3.1 (2001-11)
EN 301 489-1 v1.3.1 (2001-09)
Low Voltage
EN 60730-1:2000

Vic a 15/06/06

JUAN CAPDEVILA MAS
General manager
A, B, CH, D, E, F, GB, GR, I, IRL, IS, L, NL, P

D

GO-PUSH1 / GO-PUSH2 / GO-PUSH PRO1 / GO-PUSH PRO2

TECHNISCHEN DATEN

GO-PUSH1 / GO-PUSH2 / GO-PUSH PRO1 / GO-PUSH PRO2

Frequenz

868,35MHz
Betriebsspannung 3Vdc CR2032
Stromaufnahme 12 mA
Strahlungsleistung < 25mW
Betriebstemperatur -20ºC a + 55ºC
Dichtigkeit

IP55
Abmessungen 77x70x50mm

INSTALLATION
Go-Push1 / Go-Push2

/ Go-Push Pro1 / Go-Push Pro2 Das Gerät besteht aus: Schalter und Kunststoffdeckel. Aufputz-Modell.

Die Befestigung erfolgt mit zwei Schrauben (nicht mit dem Produkt geliefert). Nach erfolgter Wandbefestigung den stirnseitigen
Deckel aufsetzen.

BETRIEB
Go-Push1 / Go-Push Pro1

:

Taster als erster Kanal.
Die Höchstsendezeit für jede Aktivierung beträgt 10 Sekunden, wenn der Taster aktiv gehalten wird.

Go-Push2 / Go-Push Pro2

:

Linker Taster als erster Kanal.
Rechter Taster als erster Kanal.
Die Höchstsendezeit für jede Aktivierung beträgt 10 Sekunden, wenn der Taster aktiv gehalten wird.

PROGRAMMIERUNG IN DEN EMPFÄNGERN

Die Programmierung des Empfängers öffnen und das Gerät aktivieren (GO-PUSH1, GO-PUSH2, GO-PUSH PRO1, GO-PUSH
PRO2); der Empfänger gibt ein akustisches Signal aus, soweit das Gerät gespeichert wurde.

Vergehen 10 Sekunden ohne Programmierung oder wird kurz der Programmiertaster gedrückt, verlässt der Empfänger den
Programmierbetrieb und gibt dabei zwei akustische 1s-Signale aus.

EU- KONFORMITÄTSERKLÄRUNG

Die Firma

JCM TECHNOLOGIES, S. A.

C/ Bisbe Morgades, 46 Baixos
08500 VIC – Barcelona
SPAIN
Erklärt, daß das nachfolgend bezeichnete Produkt bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen
gemäß Arkitel 3 der R& TTE- Richtlinie 1999/5/ EG entspricht und daß die folgenden Normen angewandt wurden:
Produkt: Sender 868,35MHz
Hergestellt von: JCM TECHNOLOGIES, S. A.
Marke: JCM
Typ: GO-PUSH1, GO-PUSH2, GO-PUSH PRO1, GO-PUSH PRO2
Anwendungsbereich: Wohn-, Handels- und Industriebereich

Normen:
Telekommunikation
EN 300 220- 1 v1.3.1 (2000- 09)
EN 300 220- 3 v1.1.1 (2000- 09)
Elektromagnetische Kompatibilität
EN 301 489- 3 v1.3.1 (2001- 11)
EN 301 489- 1 v1.3.1 (2001- 09)
Niederspannung
EN 60730- 1: 2000

Vic a 15/06/06

JUAN CAPDEVILA MAS
Geschäftsführer
A, B, CH, D, E, F, GB, GR, I, IRL, IS, L, NL, P

COD. 1246009 / 1.0

Más información en www.motion-line.com
For further information see www.motion-line.com

Go-Push1 / Go-Push Pro1 – Transmitter via radio 868 Mhz.

Button seller with a pushbutton (alternative) that it allows a
communication without cables with the receiver.

Go-Push1 / Go-Push Pro1

– Funktaster 868 Mhz.
Tastatur mit einem Taster (Wechsel), der eine drahtlose Verbindung
zum Empf

änger gestattet.

Go-Push2 / Go-Push Pro2 – Transmitter via radio 868 Mhz.
Button seller with two pushbuttons (open and close) that it allows a

communication without cables with the receiver.

Go-Push2 / Go-Push Pro2

– Funktaster 868 Mhz.
Tastatur mit zwei Tastern (öffnen und schließen) der eine drahtlose
Verbindung zum Empfänger gestattet.

GO-PUSH1

GO-PUSH2

1246009.indd 2 25/07/2006 12:49:21
