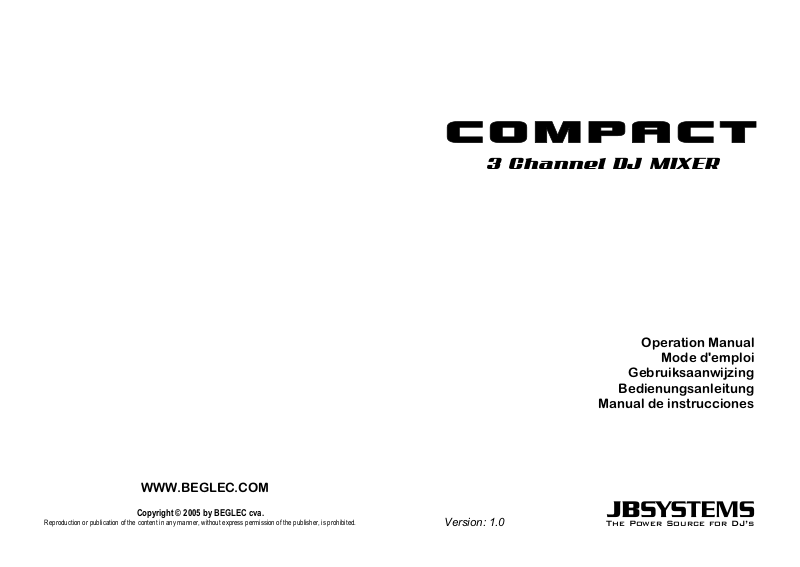

3 Channel DJ MIXER
Operation Manual
Mode d'emploi
Gebruiksaanwijzing
Bedienungsanleitung
Manual de instrucciones
WWW.BEGLEC.COM
Copyright © 2005 by BEGLEC cva.
Reproduction or publication of the content in any manner, without express permission of the publisher, is prohibited.
Version: 1.0
The Power Source for DJ’s
ENGLISH OPERATION MANUAL
ENGLISH OPERATION MANUAL
SAFETY INSTRUCTIONS:
OPERATION MANUAL
FEATURES
• 5 inputs on 3 channels (2line, 2phones, 1micro)
• 1 DJ micro with talkover
• Gain, treble, bass controls on all channels
• Easy replaceable crossfader
• High quality, easy gliding faders
• LED VU-meters
• Pre-fade listening
BEFORE USE
Check the contents:
Check that the carton contains the following items:
• Compact Mixer
• AC Adapter 230Vac Æ 12Vac / 500mA
• Operating instructions
To prevent fire or shock hazard, do not expose this appliance to rain or moisture. Do not
place metal objects or spill liquid inside the turntable. Electric shock or malfunction may
result.
INSTALLATION GUIDELINES:
• Install the unit in a well-ventilated location where it will not be exposed to high
temperatures or humidity.
• Placing and using the unit for long periods near heat-generating sources such as
amplifiers, spotlights, etc. will affect its performance and may even damage the unit.
• The unit can be mounted a rack. Attach the unit using the 4 screw holes on the front
panel. Be sure to use screws of the appropriate size. (screws not provided)
Take care to minimize shocks and vibrations during transport.
• When installed in a booth or flight case, please make sure to have good ventilation to
improve heat evacuation of the unit.
• To avoid condensation to be formed inside, allow the unit to adapt to the surrounding
temperatures when bringing it into a warm room after transport. Condense sometimes
prevents the unit from working at full performance.
CLEANING THE MIXER:
Clean by wiping with a polished cloth slightly dipped with water. Avoid getting water inside
the unit. Do not use volatile liquids such as benzene or thinner which will damage the unit.
CAUTION
The lightning flash with arrowhead symbol within the equilateral triangle is
intended to alert the use or the presence of un-insulated “dangerous voltage”
within the product’s enclosure that may be of sufficient magnitude to
constitute a risk of electric shock.
The exclamation point within the equilateral triangle is intended to alert the
user to the presence of important operation and maintenance (servicing)
instructions in the literature accompanying this appliance.
CAUTION: To reduce the risk of electric shock,
do not remove any cover. No user-serviceable
parts inside. Refer servicing to qualified service
personnel only.
JB SYSTEMS 1/20 COMPACT
CONNECTIONS
Except for microphone and headphone, all connections are cinch. Use good quality cinchcinch cables to prevent bad audio quality. (example: JB Systems code: 2-0370)
For more information on connections, please refer to the next chapter.
Be sure to turn off the mixer before you make changes to the different connections.
In this manual we talk about “line inputs”. This is a global name for inputs with a level
between 750mV and 2V. This includes tuners, videos, CD-players, etc.
JB SYSTEMS 2/20 COMPACT
ENGLISH OPERATION MANUAL
CONTROLS AND FUNCTIONS
ENGLISH OPERATION MANUAL
14. HEADPHONE jack: You can monitor all inputs/outputs when you connect any modern
stereo headphone to this 6.3mm jack.
REAR PANEL
1. DJ MIC INPUT JACK: Accepts an unbalanced microphone ¼” mono jack. This input
is mainly used as DJ-microphone. The talkover does not affect the signal level of this
input.
2. INPUT SOURCE SELECTOR: Used to select the correct input on each channel:
Phono or line/aux.
Hint: Line, Aux, CD, Tuner, etc… are different names for inputs with almost the same signal levels.
3. GAIN LEVEL: Adjusts the input level on each channel. Use this control to adjust the
level on the VU-meter at about 0dB.
4. 2-BAND TONE CONTROLS: The frequency of each channel can be controlled
separately over a range from -26dB to +12dB. In the center position the tone control is
flat. (switched off)
5. TALKOVER: Use this switch to automatically mute the input channels 1 and 2 while
you are talking through the DJ microphone.
6. PFL SELECTOR: Used to select the source you want to monitor. You can listen to
any input channel while its channel fader is closed.
7. CHANNEL FADER: Used to set the level of each channel separately.
8. CROSSFADER: With this fader you can mix over between the channels 1 and 2. The
crossfader only works when you move the selected channel faders (7) to the desired
level!
9. VU METERS: Monitors the output level of master or PFL. Make sure the levels do not
exceed 0dB (or 100%). The audio risks to be distorted when the signal level comes in
the red zone of the VU-meter.
10. POWER switch: Used to turn the power of the mixer on and off. The blue led is lit
when the mixer is turned on.
11. MASTER LEVEL: Used to adjust the level of the Master output.
12. MIC LEVEL: Used to set the level of the DJ micro input.
13. CUE LEVEL: Used to control the output level of the headphone output.
15. MAINS AC ADAPTER: connect this adapter to a 230V/50Hz mains outlet. Plug the
small connector of the adapter in the adapter input (16)
16. ADAPTER INPUT: connect the supplied AC adapter to this input. If you should use
another adapter, please make sure that it has 12Vac and minimum 500mA.
17. RECORD OUTPUT: Used to connect any recording equipment to the mixer. This
output is not influenced by the master volume.
18. MASTER OUTPUT: Used to connect an amplifier. The output level can be set by the
master volume.
19. INPUT CHANNELS: each used to connect two different audio signals. Refer to
switches (2) to change one line input to phono level. The input source selector on the
front determines which input will be active.
20. GROUND (GND) CONNECTION: Many Turntables have a GND-connection. It is
preferable to connect this signal ground to the GND-connector. If your turntable does
not have a ground wire, you don’t have to use this connector.
SPECIFICATIONS
Power Input: AC 12V 500mA
AC Power adapter: AC 230V, 50Hz Æ 12Vac / 500mA
Frequency response: 20-20.000Hz (+/-2dB)
THD + noise: <0.05% @ 1kHz, 0dB
S/N Ratio (IHF-A): >80dB @ 1kHz.
Micro input: 1.5mV @ 10kΩ
Line/CD inputs: 300mV @ 22kΩ
Phono inputs: 3mV @ 47kΩ
Record output: 775mV @ 10kΩ
Master output: 1.5V @ 50kΩ unbal.
Talkover: 0dB Æ -15dB
Tone controls: +12dB / -26dB
Headphone: 1.5V@33Ω
Dimensions: 200(W) x 240(H) x 75(D) mm
Weight: 1.7kg
JB SYSTEMS 3/20 COMPACT
JB SYSTEMS 4/20 COMPACT
FRANCAIS MODE D’EMPLOI
FRANCAIS MODE D’EMPLOI
CONSEILS DE SECURITE:
MODE D'EMPLOI
CARACTERISTIQUES
• 5 entrées sur 3 canaux (2line, 2phonos, 1micro)
• 1 micro DJ avec talkover
• Contrôle du Gain, des aigus et basses sur tous les canaux
• Crossfader facilement remplaçable
• Curseurs DJ de haute qualité, glissant facilement
• VU-mètres LED
• Pré écoute « Pre-fader »
AVANT L'UTILISATION
Vérifier le contenu:
Vérifiez que l'emballage contienne les différents éléments:
• Unité de mixage Compact
• Adaptateur 230Vac Æ 12Vac / 500mA
• Mode d'emploi
un service technique compétent..
Afin de prévenir tout risque d'incendies et d'électrocutions, ne pas exposer ce appareil à
la pluie ou à l'humidité.
Ne pas insérer d'objets métalliques et ne pas verser de liquides dans l'appareil. Il pourrait
en résulter des électrocutions ou des dysfonctionnements.
CONSEILS D'INSTALLATION:
• Installer l'appareil dans un lieu bien aéré, à l'abri de l'humidité et des fortes
températures.
• Placer et utiliser l'appareil à proximité de sources de chaleur telles que spots, amplis,…
pourrait affecter ses performances et même endommager l'appareil.
• L'appareil peut être installé dans un rack. Fixer l'appareil en utilisant les 4 trous pour vis
sur la face avant. Assurez-vous d'utiliser des vis de la bonne dimension (vis non
fournies). Essayez d'éviter les vibrations et les coups lors du transport.
• En cas d'installation dans un 'flight case', assurer une bonne ventilation afin d'évacuer
la chaleur produite par l'appareil.
• Pour éviter la condensation à l'intérieur, laisser l'appareil s'adapter à la nouvelle
température ambiante après le transport. La condensation peut altérer les
performances de l'appareil.
NETTOYAGE:
Nettoyer en frottant à l'aide d'un chiffon doux très légèrement humide. Evitez de verser de
l'eau dans l'appareil. Ne pas utiliser de liquides abrasifs qui pourraient endommager
l'appareil.
CAUTION
Ce symbole attire l'attention de l'utilisateur sur la présence de 'voltage
dangereux' à l'intérieur du couvercle. Se voltage est suffisamment élevé pour
constituer un risque d'électrocution.
Ce symbole vous averti de la présence d'instructions importantes concernant
l'utilisation et l'entretient accompagnant cet appareil.
ATTENTION: Afin d'éviter tout risque
d'électrocution, ne pas soulever le châssis de
l'appareil. L'intérieur ne contient aucune pièce
remplaçable par l'utilisateur. Confier l'appareil à
JB SYSTEMS 5/20 PREMIUM
CONNECTIONS
Mis à part pour le micro et les écouteurs, toutes les connections sont cinch. Utilisez des
câbles cinch/cinch de bonne qualité afin d'éviter un son de mauvaise qualité. (ex.: JB
Systems code: 2-0370)
Pour plus d'informations sur les connections, voyez le chapitre suivant.
Assurez-vous d'éteindre la table de mixage avant d'effectuer les différentes connections.
Dans ce mode d'emploi, il est question d'entrée ligne ou “line inputs”. Il s'agit en fait d'un
terme générique pour désigner des entrées avec un niveau compris entre 750mV et 2V.
Ceci inclus les lecteurs de CD, tuners, vidéos,…
JB SYSTEMS 6/20 PREMIUM
FRANCAIS MODE D’EMPLOI
FACE AVANT
FRANCAIS MODE D’EMPLOI
14. HEADPHONE jack: Vous pouvez pré écouter toutes les entrées/sorties en
connectant n’importe quel casque stéréo moderne à ce jack de 6.3mm.
FACE ARRIÈRE
1. DJ MIC ENTREE JACK: Accepte un micro asymétrique pourvu d’un connecteur jack
mono ¼”. Cette entrée est principalement utilisée pour le micro DJ. Le talkover
n’affecte pas le niveau du signal de cette entrée.
2. SELECTEUR DE SOURCE D’ENTRÉE: est utilisé pour sélectionner la source
d’entrée exacte pour chaque canal: Phono ou line, aux.
Avis: Line, Aux, CD, Tuner, etc… sont différents noms pour des entrées qui ont un niveau de signal
pratiquement identique.
3. GAIN LEVEL: règle le niveau d’entré de chaque canal. Utilisez ce bouton pour régler
le niveau jusqu'à ce que vous atteigniez les 0dB sur le VU-mètre.
4. RÉGLAGE DE TONALITÉ À 2 BANDES: la fréquence de chaque canal peut être
réglé séparément dans une plage allant de -26dB à +12dB. Dans la position centrale,
le contrôle de tonalité est neutre. (éteint)
5. TALKOVER: utilisez cet interrupteur pour atténuer automatiquement les canaux
d’entrés 1 et 2 pendant que vous parlez dans le micro DJ.
6. SÉLECTEUR PRÉ ÉCOUTE: Permet de sélectionner la source que vous désirez
entendre dans les écouteurs. Vous pouvez écouter n'importe quel canal d'entrée
même si son curseur est sur zéro.
7. CURSEUR / CANAL: sont utilisés pour régler le niveau de chaque canal séparément.
8. CROSSFADER: avec ce curseur vous pouvez mixer les canaux 1 et 2. Le crossfader
ne fonctionnera que si vous avez réglés les curseurs des canaux (7) sélectionnés au
niveau désiré!
9. VU MÈTRES: affiche le niveau de sortie du master ou PFL. Faites attention que les
niveaux ne dépassent pas 0dB (ou 100%). Le son risque d’être déformé si le niveau
du signal entre dans la zone rouge du VU-mètre.
10. Interrupteur POWER: est utilisé pour allumer ou éteindre la table de mixage. Le Led
bleu est allumé quand la table de mixage est allumée.
11. NIVEAU MASTER: est utilisé pour régler le niveau de la sortie Master.
12. MIC LEVEL: utilisé pour régler le niveau du micro DJ.
13. CUE LEVEL: est utilisé pour régler le niveau de la sortie casque.
JB SYSTEMS 7/20 PREMIUM
15. CÂBLE D’ALIMENTATION: connectez cet adaptateur au secteur 230V/50Hz.
Connectez le petit connecteur à l’entrée 12Vac sur la table de mixage.
16. ENTRÉE 12VAC : connectez l’adaptateur AC qui est fourni avec l’appareil a cette
entrée. Si vous devez utiliser un autre adaptateur, vérifiez toujours s’il possède les
caractéristiques suivantes : 12Vac et minimum 500mA.
17. SORTIE RECORD: Permet de connecter un équipement d'enregistrement à la table
de mixage. Cette sortie n'est pas influencée par le volume master.
18. SORTIE MASTER: Permet la connexion à un ampli. Le niveau de sortie peut être
réglé à l'aide du volume master.
19. INPUT CHANNELS: est utilisé pour connecter deux signaux audio différents. Utilisez
l’interrupteur (2) pour changer une entrée line en entrée phono. Ce sélecteur de
source d’entrée sur la face avant détermine quelle source sera activée.
20. GROUND (GND) CONNECTION: Beaucoup de platines vinyle sont équipés d’un
connecteur de masse (GND). Il est conseillé de connecter ce signal de masse au
connecteur GND. Si votre platine vinyle ne dispose pas d’un câble de masse, vous ne
devez pas utiliser ce connecteur.
CARACTERISTIQUES TECHNIQUES
Alimentation: AC 12V 500mA minimum.
Adaptateur AC: AC 230V, 50Hz Æ 12Vac / 500mA
Réponse de fréquence: 20-20.000Hz (+/-2dB)
DHT + bruit: <0.05% @ 1kHz, 0dB
S/N Ratio (IHF-A): >80dB @ 1kHz.
Entrée micro: 1.5mV @ 10kΩ
Entrées Line/CD: 300mV @ 22kΩ
Entrées Phono: 3mV @ 47kΩ
Sortie Record: 775mV @ 10kΩ
Sortie Master A/B: 1.5V @ 50kΩ unbal.
Talkover: 0dB Æ -15dB
Contrôle de tonalité: +12dB / -26dB
Casque: 1.5V@33Ω
Dimensions: 200(W) x 240(H) x 75(D) mm
Poids: 1.7kg
JB SYSTEMS 8/20 PREMIUM
NEDERLANDS GEBRUIKSAANWIJZING
NEDERLANDS GEBRUIKSAANWIJZING
VEILIGHEIDSVOORSCHRIFTEN:
GEBRUIKSAANWIJZING
KENMERKEN
• 5 ingangen op 3 kanalen (2line, 2phono, 1micro)
• 1 DJ microfooningang met talkover
• Gain, treble, bass regeling op alle kanalen
• Gemakkelijk vervangbare crossfader
• Vlot glijdende schuifregelaars van hoge kwaliteit
• LED VU-meters
• Pre-fade voorbeluistering
VOOR GEBRUIK
Controleer de inhoud:
Kijk na of de doos volgende producten bevat:
• Compact Mixer
• AC netadapter 230Vac Æ 12Vac / 500mA
• Handleiding
vocht worden blootgesteld. Breng geen metalen voorwerpen in de mengtafel en zorg
ervoor dat er geen vloeistoffen in het apparaat terecht kunnen komen. Elektrische
schokken of slechte werking kunnen het gevolg zijn.
INSTALLATIEVOORSCHRIFTEN:
• Plaats de mengtafel in een goed geventileerde ruimte waar zij niet blootgesteld is aan
• Het plaatsen en het gebruik van de mengtafel gedurende een lange periode in de
• De mixer kan in een flightcase gemonteerd worden. Monteer de behuizing door middel
• Zorg, bij inbouw in een vaste installatie of flightcase, voor een goede ventilatie om de
• Zorg ervoor, om inwendige vorming van condensatie te voorkomen, dat de mengtafel
REINIGING VAN DE MENGTAFEL:
Reinig de mengtafel met een vochtig doek. Vermijd dat er water in het toestel komt.
Gebruik nooit vluchtige vloeistoffen zoals benzeen of thinner welke het toestel kunnen
beschadigen.
CAUTION
Voor reparaties doet U best uitsluitend beroep op degelijk opgeleid personeel.
De driehoek met bliksem symbool waarschuwt U dat er in dit apparaat
ongeïsoleerde spanning aanwezig is die bij aanraking een elektrische schok
kan veroorzaken.
De driehoek voorzien van een uitroepteken waarschuwt U dat er belangrijke
gebruikersinstructies in de bijbehorende handleiding te vinden zijn.
Om elektrische schokken te voorkomen mag dit apparaat niet aan regen en
hoge temperaturen of vocht.
nabijheid warmtebronnen zoals versterkers, spots, enz. zal zijn werking beïnvloeden.
van de 4 montageopeningen op de frontplaat. Gebruik hiervoor bouten van de juiste
dikte! (deze zijn niet inbegrepen) Probeer sterke schokken en vibraties tijdens het
transport zo veel mogelijk te vermijden.
warmte optimaal te kunnen afvoeren.
zich na transport kan aanpassen aan de warme binnentemperatuur. Condensatie kan
de goede werking soms verhinderen.
OPGELET: Gelieve, om het risico op
elektrische schokken te vermijden, het
apparaat niet zelf te openen. Binnenin vindt U
geen onderdelen die U zelf kan vervangen.
JB SYSTEMS 9/20 COMPACT
AANSLUITINGEN
Behalve de microfoon- en hoofdtelefoonaansluitingen, zijn alle connectoren van het
cinch-type. Gebruik cinch-cinch kabels van goede kwaliteit om een goede geluidskwaliteit
te verzekeren. (Bijvoorbeeld: JB Systems code :2-0370)
Voor meer informatie over aansluitingen verwijzen wij u naar het volgende hoofdstuk. Zet
het toestel uit, vooraleer u verandering aanbrengt bij de bekabeling. In deze handleiding
spreken we over lijn-ingangen. Dit is een globale naam voor ingangen met een niveau
tussen 750mV en 2V. Deze ingangen vindt u bijvoorbeeld bij radio’s, video’s, cd-spelers,
enz.
JB SYSTEMS 10/20 COMPACT
NEDERLANDS GEBRUIKSAANWIJZING
FRONT
NEDERLANDS GEBRUIKSAANWIJZING
14. HEADPHONE jack: u kunt alle in/uitgangen voorbeluisteren wanneer u op deze
ACHTERZIJDE
6.3mm jack om het even welke moderne hoofdtelefoon aansluit.
1. DJ MIC INPUT JACK: Aanvaardt microfoons met een 1/4” mono jack connector.
Deze ingang wordt meestal gebruikt voor de DJ microfoon. De talkover beïnvloedt het
signaalniveau van deze ingang niet.
2. INGANGSKEUZESCHAKELAAR: wordt gebruikt om de juiste ingang voor elk kanaal
te kiezen: Phono of line/aux.
Hint: Line, Aux, CD, Tuner, enz… zijn verschillende namen voor ingangen met bijna identieke
signaalniveaus.
3. INGANGSGEVOELIGHEID: regelt het ingangsniveau van elk kanaal. Gebruik deze
regeling om het niveau op de VU-meters in te stellen op ongeveer 0dB.
4. 2-BANDS TOONREGELING: de frequentie van elk kanaal kan afzonderlijk ingesteld
worden binnen een bereik gaande van -26dB tot +12dB. In de middenpositie is de
toonregeling neutraal. (uitgeschakeld)
5. TALKOVER: gebruik de schakelaar om de ingangskanalen 1 en 2 automatisch te
dempen terwijl u door de DJ microfoon spreekt.
6. PFL KEUZESCHAKELAAR: wordt gebruikt om de bron te kiezen die u wilt
voorbeluisteren via de hoofdtelefoonuitgang.
7. KANAAL SCHUIFREGELAAR: wordt gebruikt om het niveau van elk kanaal apart in
te stellen.
8. CROSSFADER: met deze schuifregelaar kunt u de kanalen 1 en 2 mixen. De
crossfader zal enkel werken wanneer u de geselecteerde kanaalschuifregelaars (7) op
het gewenste niveau hebt ingesteld!
9. VU METER: geeft het uitgangsniveau van master of PFL weer. Let erop dat de
niveaus de 0dB (of 100%) niet overschrijden. Het geluid zou kunnen vervormd worden
wanneer het signaalniveau in de rode zone van de VU-meter komt.
10. POWER schakelaar: wordt gebruikt om de voeding van de mengtafel aan en uit te
zetten. De blauwe led is aan wanneer de mengtafel aan staat.
11. MASTER NIVEAU: wordt gebruikt om het niveau van de Master uitgang te regelen.
12. MICRO NIVEAU: wordt gebruikt om het ingangsniveau van de DJ micro te regelen.
13. CUE NIV EAU: wordt gebruikt om het niveau van de hoofdtelefoonuitgang in te stellen.
JB SYSTEMS 11/20 COMPACT
15. VOEDINGSADAPTER: verbind deze adapter met het 230V/50Hz net. Verbind de
kleine connector met de 12V AC-input op de achterzijde van de mixer.
16. AC INPUT: verbindt de meegeleverde AC adapter met deze aansluiting. Indien U om
bepaalde redenen een andere adapter moet aansluiten, gebruik dan steeds een
12Vac adapter met minimum 500mA.
17. RECORD UITGANG: aansluiting voor opnameapparatuur. Deze uitgang wordt niet
beïnvloed door het master volume.
18. MASTER OUTPUT: aansluiting voor de versterker. Het uitgangssignaal kan
gecontroleerd worden door het master volume.
19. KANAAL INGANGEN: worden gebruikt om twee verschillende lijngeluidssignalen aan
te sluiten. Gebruik de ingangsbron keuzeschakelaar (2) op de voorkant om te kiezen
tussen een lijningang niveau of een draaitafel signaal.
20. GROUND (GND) VERBINDING: vele draaitafels zijn voorzien van een
aardingsaansluiting (GND). Het is aangewezen deze signaalaarding te verbinden met
de GND aansluiting. Indien uw draaitafel niet voorzien is van een aardingskabel dan
moet u deze aansluiting niet gebruiken.
SPECIFICATIONS
Voeding: AC12V 500mA
AC/DC Power adapter: AC 230V, 50Hz Æ 12Vac / 500mA
Frequentie bereik: 20-20.000Hz (+/-2dB)
Vervorming + ruis: <0.05% @ 1kHz, 0dB
S/N verhouding (IHF-A): >80dB @ 1kHz.
Microfoon ingangen: 1.5mV @ 10kΩ
Line/CD ingangen: 300mV @ 22kΩ
Phono ingangen: 3mV @ 47kΩ
Record uitgang: 775mV @ 10kΩ
Master A/B uitgang: 1.5V @ 50kΩ unbal.
Talkover: 0dB Æ -15dB
Toonregelingen: +12dB / -26dB
Hoofdtelefoon: 1.5V@33Ω
Afmetingen: 200(W) x 240(H) x 75(D) mm
Gewicht: 1.7kg
JB SYSTEMS 12/20 COMPACT
DEUTSCH BEDIENUNGSANLEITUNG
DEUTSCH BEDIENUNGSANLEITUNG
SICHERHEITSVORSCHRIFTEN:
BEDIENUNGSANLEITUNG
EIGENSCHAFTEN
• 3 Kanäle mit 5 Eingängen (2 Line-, 2 Phono-, 1 Mikrofoneingänge)
• 1 separater DJ-Mikrofon Eingang mit Talkoverschaltung
• Gainregler, 2fach Equalizer (Hoch- und Tieftonregler) pro Kanal
• Austauschbarer Crossfader
• Hochwertige, leichtgängige Kanalfaderzüge
• LED VU-Meter
• Kopfhörervorhörfunktion
VOR DEM GEBRAUCH
Kontrolle der Vollständigkeit:
Folgende Teile müssen sich in der Geräteverpackung befinden:
• Compact Mixer
• AC Adapter 230Vac Æ 12Vac / 500mA
• Bedienungsanleitung
Um Feuer oder elektrische Schläge vorzubeugen, setzen Sie dieses Gerät niemals Nässe
und Feuchtigkeit aus! Stellen Sie keine Behälter mit Flüssigkeiten in die Nähe des
Gerätes, es ist nicht wasserdicht und könnte beschädigt werden.
INSTALLATIONSANLEITUNG:
• Stellen Sie das Mischpult in einem gut belüfteten Raum auf, wo es nicht Feuchtigkeit
und hohen Temperaturen ausgesetzt wird.
• Plazieren und benutzen Sie das Mischpult für eine längere Zeit neben sehr warmen
Geräten wie Verstärker, Lampen, etc., könnte es die Funktion des Gerätes
beeinträchtigen.
• Das Gerät kann in Racks eingebaut werden. Benutzen Sie dafür die in der Frontblende
eingelassenen Löcher.
• Sollte das Gerät in ein Flightcase eingebaut werden, achten Sie auf eine gute
Luftzirkulation.
• Wenn das Mischpult aus einer kalten Umgebung an einem warmen Ort aufgestellt wird,
kann sich Kondenswasser bilden. Um Fehlfunktionen zu vermeiden, sollten Sie das
Gerät für ca. 1 Stunde vom Stromnetz trennen.
REINIGEN DES MISCHPULTES:
Entfernen Sie Staub und Schmutz mit einem weichen, trockenen Tuch. Achten Sie
darauf, dass keine Flüssigkeit in das Geräteinnere gelangen kann. Benutzen Sie keinen
Verdünner, Benzin oder andere chemische Mittel für das Mischpult. Die Oberfläche des
Gerätes könnte zerstört werden.
CAUTION
reparierbaren Teile. Überlassen Sie Reparaturen dem qualifizierten
Kundendienst!
Das Blitzsymbol im Dreieck weist den Benutzer darauf hin, das eine
Berührungsgefahr mit nicht isolierten Teilen im Geräteinneren, welche eine
gefährliche Spannung führen, besteht. Die Spannung ist so hoch, das hier die
Gefahr eines elektrischen Schlags besteht.
Das Ausrufezeichen im Dreieck weist den Benutzer auf wichtige Bedienungsund Wartungshinweise in den Dokumenten hin, die dem Gerät beiliegen.
ACHTUNG: Um sich nicht der Gefahr eines
elektrischen Schlags auszusetzen, entfernen
Sie keines der Gehäuseteile. Im Geräteinneren
befinden sich keine vom Benutzer
JB SYSTEMS 13/20 COMPACT
ANSCHLÜSSE
Außer für Mikrofon, und Kopfhörer sind alle Anschlüsse in Chinch ausgelegt. Verwenden
Sie hochwertige Chinch – Chinch Kabel um eine bessere Klangqualität zu erreichen. (
z.B.: JB SYSTEMS CODE 2-0370): Für weitere Informationen über die Anschlüsse lesen
sie das nächste Kapitel. Vergewissern Sie sich das dass Gerät ausgeschaltet ist bevor
sie Änderungen an der Verkabelung vornehmen. In dieser Anleitung schreiben wir über „
Line Eingänge“, das sind Eingänge die zwischen 750 mV und 2V liegen. Das beinhaltet
Tuner, Video, CD Player usw.
JB SYSTEMS 14/20 COMPACT
DEUTSCH BEDIENUNGSANLEITUNG
VORDER ANSICHT
DEUTSCH BEDIENUNGSANLEITUNG
12. MICRO LEVEL: Regelt die Lautstärke des DJ Mikrofoneingangs.
13. CUE LEVEL: Steuert die Lautstärke des Kopfhörerausgangs.
14. KOPFHÖRERBUCHSE: Sie können über diesen Ausgang alle Kanäle und
Masterausgänge abhören wenn Sie einen Stereo-Kopfhörer an diese 6,3mm Buchse
anschließen.
RÜCKSEITE
1. DJ MIKROFON EINGANG: Unsymmetrischer 6,3mm Klinkenanschluss. Dieser
Mikrofonanschluss wird primär für das Mikrofon des DJ´s benutzt. Dieser Eingang
bleibt vom Talkover unbeeinflusst.
2. EINGANGSWAHLSCHALTER: Mit diesem Schalter wählen Sie die gewünschte
Eingangsquelle ob Phono oder Line, Aux.
Line, Aux, Tuner usw… sind unterschiedliche Bezeichnungen für Geräte mit dem fast identischen
Ausgangspegel auch Linepegel genannt.
3. GAIN REGLER: Mittels dieses Drehreglers steuern Sie die Eingangsempfindlichkeit
des angeschlossenen Mikrofons. Der Spitzenwert sollte die 0 dB Marke des VUMeters nicht überschreiten.
4. 2-FACH KLANGREGELUNG: Über 2 Frequenzbänder kann der Klang in einem
Bereich von -26 dB bis +12 dB verändert oder angeglichen werden. In der
Mittelstellung ist der Klang unverändert also inaktiv.
5. TALKOVER: Mit diesem Schalter aktivieren Sie die automatische
Lautstärkeabsenkung der Kanäle 1 und 2 sobald Sie zum Beispiel eine Ansage mit
dem DJ-Mikrofon machen.
6. CUE TASTER: Mit diesem Taster können Sie den Kanal auswählen den Sie vorhören
möchten, auch wenn die fader unten sind.
7. KANALFADER: Mit diesem Schieberegler kann man für jeden Kanal die Lautstärke
separat anpassen.
8. CROSSFADER: Mit dem Crossfader können Sie die beiden Kanäle überblenden. Der
Crossfader funktioniert nur, wenn die Schiebefader der Kanäle hochgezogen sind.
9. VU ANZEIGE: Zeigt den Pegel des gewählten Vorhörkanals an den Sie über den PFL
Taster ausgewählt haben oder des Master Ausgangs. Sie sollten die 0 dB Marke =
100% nicht überschreiten! Wenn die roten LEDs aufleuchten kann das Audiosignal
übersteuert und verzerrt sein!
10. NETZSCHALTER: Dient zum ein- und ausschalten des Mischpults. Wenn die blaue
LED leuchtet ist das Mischpult eingeschaltet.
11. MASTER LEVEL: Steuert die Gesamtlautstärke des Master Ausgangs.
JB SYSTEMS 15/20 COMPACT
15. AC ADAPTER: Verbinden Sie diesem AC-Adapter mit Ihrer 230V/50Hz
Schukosteckdose und mit der AC adapter Eingang (16).
16. AC ADAPTER E INGANG: Verbinden Sie den gelieferten AC/DC Adapter mit diesem
Input. Falls Sie einen anderen Adapter verwenden sollten, stellen Sie sicher, dass er
12Vac und minimal 500mA hat.
17. RECORD AUSGANG: Dieser Ausgang wird verwendet für den Anschluss von
jeweiligen Aufnahme Equipment. Dieser Ausgang wird nicht über den Master fader
beeinflusst.
18. MASTER AUSGANG: Hier wird der Verstärker angeschlossen die
Ausgangslautstärke kann über den Master fader geregelt werden.
19. EINGANGSBUCHSEN FÜR DIE KANÄLEN: An jeden Eingang können zwei
verschiedene Quellen angeschlossen werden. Mit dem Wahlschalter (2) auf der
Frontseite können Sie zwischen CD und Plattenspieler umschalten.
20. MASSEANSCHLUSSKLEMME (GROUND): Die meisten Plattenspieler verfügen über
ein Masseanschlusskabel. Verbinden Sie dieses mit dem Masseanschluss. Sollte der
Plattenspieler über kein Massekabel verfügen so hat er wahrscheinlich einen
Lineausgang. Diesen dürfen Sie dann nicht mit den Phonoeingängen verbinden.
SPECIFICATIONS
Power Input: AC 12V 500mA
AC/DC Power adapter: AC 230V, 50Hz Æ 12Vac / 500mA
Frequenzbereich: 20-20.000Hz (+/-2dB)
THD + noise: <0.05% @ 1kHz, 0dB
Signalrauschabstand (IHF-A): >80dB @ 1kHz.
Mikrofoneingänge: 1.5mV @ 10kΩ
Line/CD Eingänge: 300mV @ 22kΩ
Phono Eingänge: 3mV @ 47kΩ
Record Ausgänge: 775mV @ 10kΩ
Master A/B Ausgang: 1.5V @ 50kΩ unsymmetrisch.
Talkover: 0dB Æ -15dB
Frequenzeinstellung: +12dB / -26dB
Kopfhörer: 1.5V@33 Ω
Abmessungen: 200(W) x 240(H) x 75(D) mm
Gewicht: 1.7kg
JB SYSTEMS 16/20 COMPACT
ESPANOL MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUCCIONES
CARACTERISTCAS
• 5 entrados sobre 3 canales (2line, 2phonos, 1micro)
• 1 micro DJ separado con talkover
• Control de Ganancia, agudos y bajos sobre todos los canales
• Crossfade fácilmente reemplazable
• Cursor DJ de alta calidad, deslice fácil
• Visualizador a LED
• Pre escucha "Pre-fader"
PRELIMINAR
Verificar el contenido:
Verificar presencia en la caja de los siguientes elementos:
• Unidad de mezclas Compact
• Adaptador AC: 230Vac Æ 12Vac / 500mA
• Manual de instrucciones
ESPANOL MANUAL DE INSTRUCCIONES
CONSEJOS DE SEGURIDAD:
CAUTION
con su vendedor.
Para evitar riesgos de electrocución o incendio, evitar la exposición a la lluvia o
humedad.
No insertar objetos metalicos ni dejar caerse liquido en el aparato. Elecctrocuciones o
disfuncionamientos pueden ocurrir.
CONSEJOS DE INSTALACION:
• Instalar la platina en un sitio con buena ventilación para no exponerla a altas
temperaturas o humedad.
• No colocar y utilizar la platina mucho tiempo en sitios calientes (al lado de
amplificadores, focos,…) puede afectar sus prestaciones.
• El aparato puede ser colocado el un rack. Fijar el aparato gracias a los 4 agujeros para
tornillos del panel frontal. Asegurarse de la dimension correcta de los tornillos (no
provistos). Evitar las vibraciones y los golpes durante el transporte.
• Para evitar la condensación en el aparato, dejarlo adaptarse a la nueva temperatura
despues del transporte. La condensación puede alterar las prestaciones de este
aparato.
LIMPIEZA:
Límpiar con un trapo lijeramente humedo. No dejar caerse agua en el interior de la
unidad. No utilizar productos abrasivos (alcohol,…) que puedan dañar la platina.
Esta flecha en un triangulo suele avisar de la presencia en la tapa de "voltaje
peligroso" sin isolación que puede ser sufiziente para causar un riesgo de
electrocución.
El punto de exclamación en un triangulo suele avisar el utilizador de la
presencia de instrucciones de funcionamiento y de mantenimiento
importantes en el manual que acompaña este producto.
ATENCION: Para evitar todo riesgo de
electrocución, no avrir la tapa. El interior no
contiene piezas replazables por el utilizador.
En caso de problema, pongase en contacto
JB SYSTEMS 17/20 COMPACT
CONEXIONES
Todas las conexiones, excepto para el mícro y los cascos, son cinch. Utilizar cables
cinch-cinch de buena cualidad para evitar sonido de mala cualidad. (ej: JB Systems code:
2-0370)
Para más informaciones sobre las conexiones, leer el capitulo siguiente.
Siempre se debe apagar la mesa antes de efectuar las conexiones. En este manual, es
cuestión de entradas linea o “line inputs”. Esta nominacíon significa entradas con un nivel
situado entre 750mV y 2V. Esto incluye los CD's, tuners, vidéos,…
JB SYSTEMS 18/20 COMPACT
ESPANOL MANUAL DE INSTRUCCIONES
PANEL FRONTAL
ESPANOL MANUAL DE INSTRUCCIONES
13. CUE LEVEL: es utilizado para ajustar el nivel de la salida cascos.
14. HEADPHONE conmutador telefónico: usted puede preescuchar todas las entradas
/ salidas conectando cualquier casco estéreo moderno a este conmutador telefónico
de 6.3mm.
PARTE TRASERA
1. ENTRADA DJ MIC JACK: Acepta un micro asimetrico equipado de un conector jack
mono ¼”. Esta entrada se utilize principalmente para el micro DJ. El talkover no
afecta el nivel de esta entrada.
2. SELECTOR DE FUENTE DE ENTRADA: es utilizado para seleccionar la fuente de
entrada exacta para cada canal: Phono o line.
Opinión: Line, A, CD, Túner, etc son diferentes nombres para entradas que tienen un nivel de señal
prácticamente idéntica.
3. GANANCIA LEVEL: ajusta el nivel de entrada de cada canal. Utilice este botón para
ajustar el nivel hasta que usted alcance 0dB sobre el visualizador.
4. Arreglo de TONALIDAD a 2 bandas: la frecuencia de cada canal puede ser ajustada
por separado en una playa que va de -26dB a +12dB. En la posición central, el control
de tonalidad es neutro. (Apagado)
5. TALKOVER: utilice este interruptor para atenuar automáticamente los canales de
entradas 1 - 2 mientras que usted habla en el micro DJ. Cuanto mas gira el botón
hacia la derecha,más fuerte sera la atenuación mientras que usted habla en el micro
DJ (1).
6. SELECTADOR CUE: Pemite seleccionar el canal deseado para escucharlo en los
cascos. Cualquier canal de entrada pueden ser seleccionados mismo si su deslizante
estásobre cero.
7. CURSOR / CANAL: son utilizados para ajustar el nivel de cada canal por separado.
8. CROSSFADER: Este deslizante permite mezclar los canales 1 y 2. ¡El crossfader
solamente funciona si los canales están a nivel deseado!
9. VISUALIZADOR NIVEL MASTER: fija el nivel de salida de master o PFL. Averigue
que los niveles no sobrepasen 0dB (o el 100 %). El sonido puede ser deformado si el
nivel de la señal de entrada está en la zona roja de Visto Metro.
10. INTERRUPTOR POWER: es utilizado para encender o apagar la mesa de mezclas.
El led azul se enciende cuando la mesa de mezclas está apagada.
11. NIVEL MASTER: es utilizado para ajustar el nivel de la salida Master.
12. IC LEVEL: es utilizado para ajustar el nivel de la entrada DJ Micro.
JB SYSTEMS 19/20 COMPACT
15. ADAPTADOR AC/DC: conectar el adaptador AC al sector 230V / 50Hz.
16. ALIMENTACION: conectar el adaptador AC a esta entrada. Al usar otro adaptador,
asegurarse que sea de 12Vac y mínimo 500mA.
17. SALIDAS RECORD: Permite conectar un equipo de grabación a la mesa de mezclas.
El nivel master no ejerce influencia sobre esta salida.
18. SALIDAS MASTER: Permite la conexión a una etapa de potencia. El nivel de salida
puede ser ajustado con el volumen master.
19. INPUT CHANNELS: es utilizado para conectar dos señales audio diferentes. Utilice el
El selector de fuente de entrada (2) sobre el panel frontal para cambiar una entrada
Line en entrada platino vinilo.
20. GROUND (GND) conexión: muchos platos vinilo son equipados de un conectador de
masa (GND). Es aconsejado conectar esta señal de masa al conectador GND. Si su
plato vinilo no dispone de un cable de masa, usted no debe utilizar este conectador.
CARACTERISTICAS TECNICAS
Alimentación: AC 12V 500mA.
AdaptadorAC/DC: AC 230V, 50Hz Æ 12Vac / 500mA
Respuesta de frecuencia: 20-20.000Hz (+/-2dB)
DHT + ruido: <0.05% @ 1kHz, 0dB
S/N Ratio (IHF-A): >80dB @ 1kHz.
Entradas micro: 1.5mV @ 10kΩ
Entradas Line/CD: 300mV @ 22kΩ
Entradas Phono: 3mV @ 47kΩ
Salida Record: 775mV @ 10kΩ
Salidas Master A/B: 1.5V @ 50kΩ no bal.
Talkover: 0dB Æ -15dB
Control de tonalidad: +12dB / -26dB
Cascos: 1.5V@33Ω
Dimensiones: 200(W) x 240(H) x 75(D) mm
Peso: 1.7kg
JB SYSTEMS 20/20 COMPACT
Loading...
