NEDERLANDS
GEBRUIKSAANWIJZING V1.0
JB SYSTEMS®
1/15
CHALLENGER BEAM
GEBRUIKSAANWIJZING
Bedankt voor de aankoop van dit JB Systems® product. Om optimaal gebruik te kunnen maken van alle
mogelijkheden en voor uw eigen veiligheid dient u deze gebruiksaanwijzing aandachtig door te lezen voordat
u dit apparaat in gebruik neemt.
EIGENSCHAPPEN
• Krachtige bewegende Beam Spot, gebaseerd op een 200W LED met hoog vermogen!
• AURA-effect met 36 pixelgestuurde RGB leds!

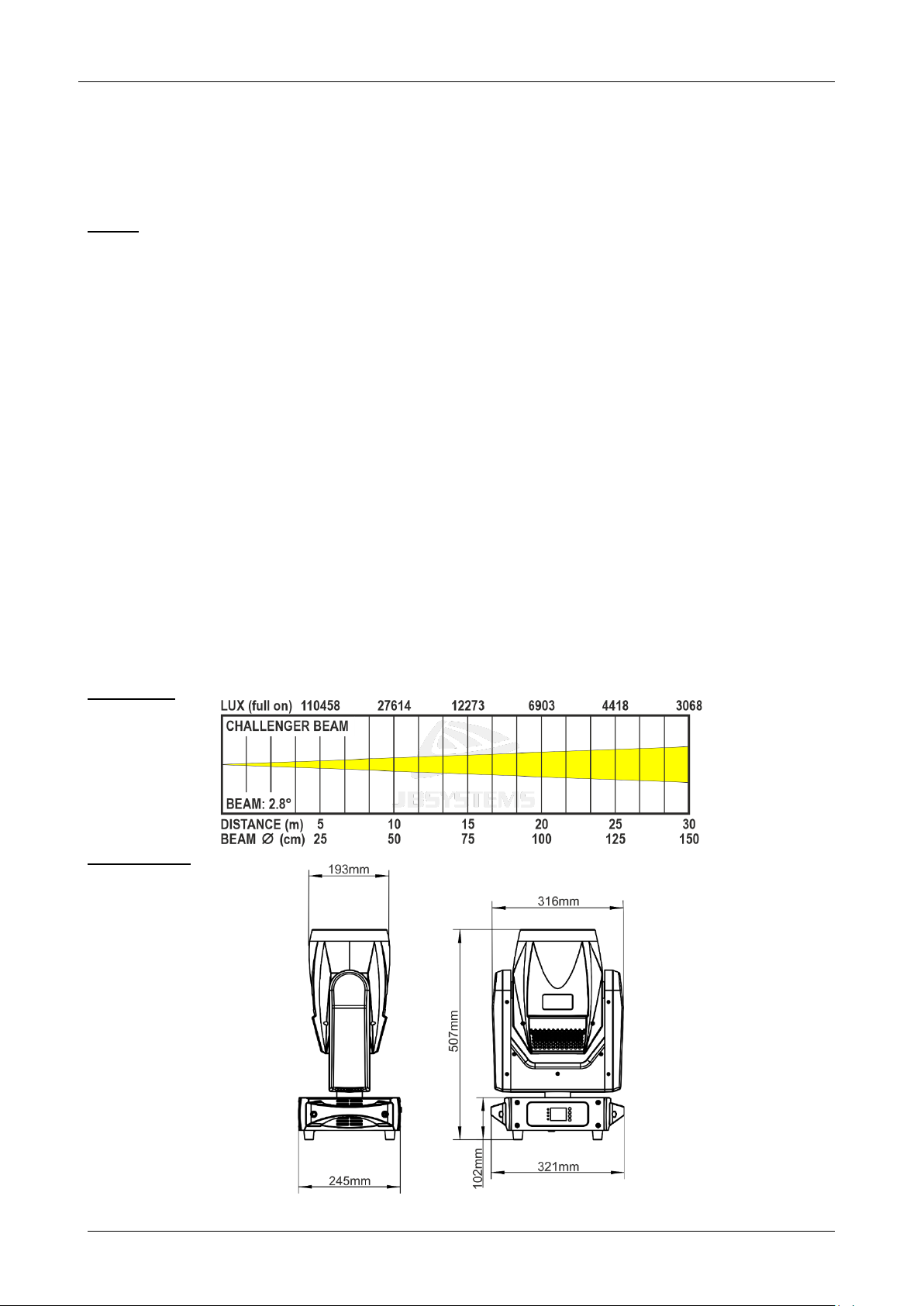

• Scherpe en krachtige 2,8° lichtbundel met 110'500 lux @ 5m
• De 2 aparte bi-directionele roterende prisma's kunnen gemengd worden voor verbluffende effecten:
• 8 facet prisma
• 16 facet prisma
• 0-100% dimmen en verschillende stroboscopische effecten

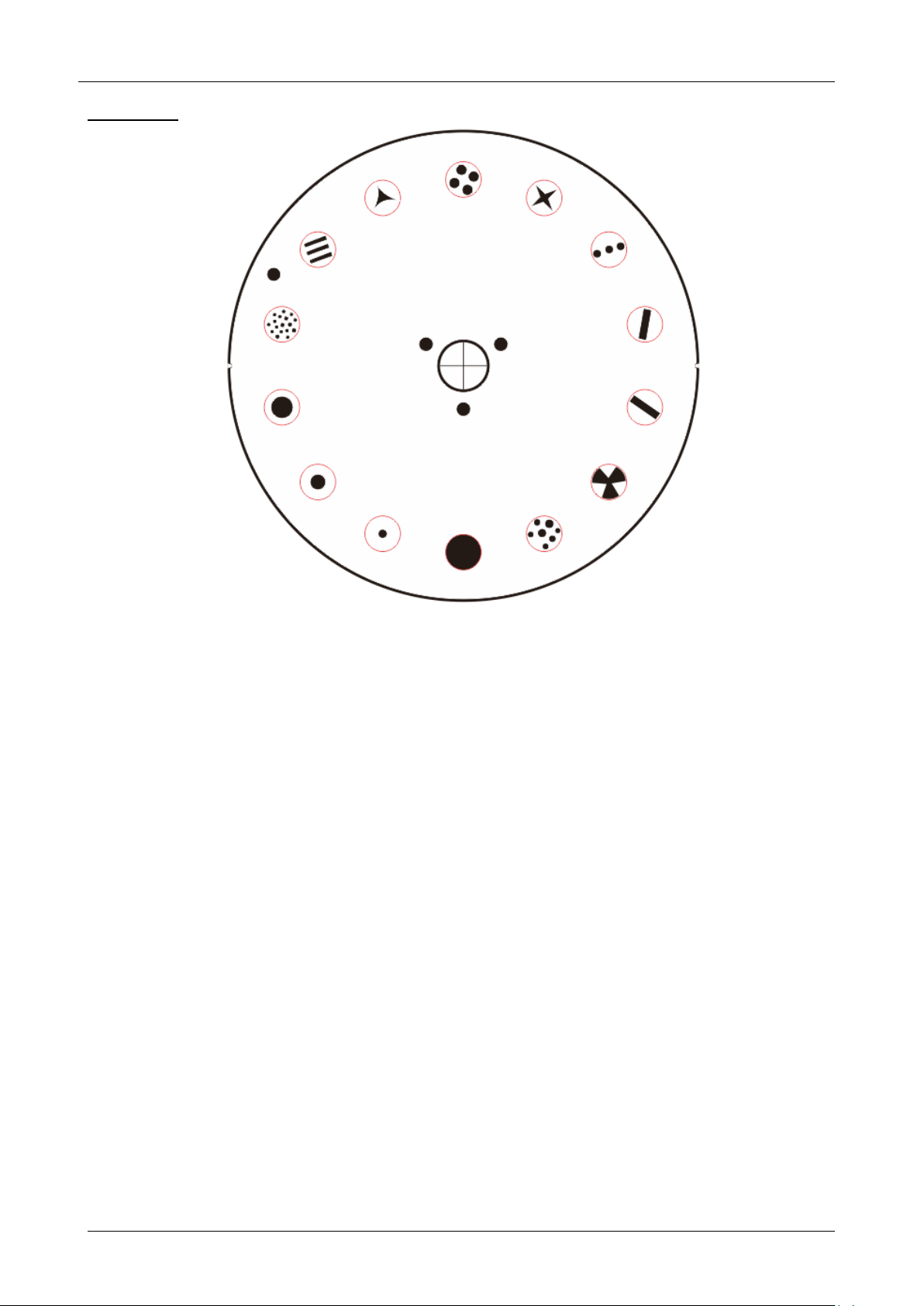

• Gobowiel met 13 vaste gobo's + open
• Kleurenwiel met 14 kleuren (inclusief multikleur) + open
• DMX-gestuurde scherpstelling
• Uitstekende ingebouwde programma's voor prachtige, steeds veranderende lichtshows.
• Meerdere werkmodi:
• DMX-besturing: via 5, 23 of 27 kanalen
• Standalone: geluid geactiveerd met interne microfoon
• Master/Slave:
• Prachtige gesynchroniseerde shows in standalone modus
• Zeer eenvoudige 5CH SMART-DMX (audiogestuurde pan/tilt + DMX-gestuurde functies)
• Voorbereid voor draadloze DMX: sluit gewoon een optionele WTR-DMX DONGLE aan! (Briteq® bestelcode:
B04645)
• LCD-kleurenscherm voor eenvoudige menunavigatie
• 3p en 5p XLR-connectors voor DMX in- en uitgang.
VOOR HET GEBRUIK
• Controleer voordat u dit apparaat gaat gebruiken of er geen transportschade is. Mocht er schade zijn, gebruik
het apparaat dan niet en raadpleeg eerst uw dealer.
• Belangrijk: Dit apparaat heeft onze fabriek in perfecte staat en goed verpakt verlaten. Het is absoluut
noodzakelijk dat de gebruiker de veiligheidsinstructies en waarschuwingen in deze handleiding strikt opvolgt.
Schade veroorzaakt door verkeerd gebruik valt niet onder de garantie. De dealer aanvaardt geen
verantwoordelijkheid voor defecten of problemen die het gevolg zijn van het negeren van deze
gebruikershandleiding.
• Bewaar dit boekje op een veilige plaats voor toekomstige raadpleging. Als je de armatuur verkoopt, voeg
dan zeker deze handleiding toe.
Controleer de inhoud:
Controleer of de doos de volgende items bevat:
• CHALLENGER BEAM
• 2 Omega-beugels
• ProCON-compatibele voedingskabel
• Bedieningsinstructies
Page 4
NEDERLANDS
GEBRUIKSAANWIJZING V1.0
JB SYSTEMS®
2/15
CHALLENGER BEAM
VEILIGHEIDSINSTRUCTIES:
• Probeer het verpakkingsmateriaal zoveel mogelijk te recyclen om het milieu te beschermen.
• Stel dit apparaat niet bloot aan regen of vocht om brand of elektrische schokken te voorkomen.
• Om condensvorming binnenin te voorkomen, moet u het apparaat de kans geven zich aan te passen aan
de omgevingstemperatuur door het na transport naar een warme ruimte te brengen. Condens verhindert
soms dat het apparaat optimaal werkt of kan zelfs schade veroorzaken.
• Dit apparaat is alleen bedoeld voor gebruik binnenshuis.
• Plaats geen metalen voorwerpen in het apparaat en mors geen vloeistof in het apparaat. Elektrische
schokken of storingen kunnen het gevolg zijn. Haal onmiddellijk de stekker uit het stopcontact als er een
vreemd voorwerp in het apparaat terechtkomt.
• Plaats de armatuur op een goed geventileerde plek, uit de buurt van brandbare materialen en/of vloeistoffen.
De armatuur moet ten minste 50 cm van de omringende muren worden bevestigd.
• Dek geen ventilatieopeningen af, want dit kan leiden tot oververhitting.
• Voorkom gebruik in stoffige omgevingen en reinig het apparaat regelmatig.
• Houd het apparaat uit de buurt van kinderen.
• Onervaren personen mogen dit apparaat niet bedienen.
• De maximale veilige omgevingstemperatuur is 40°C. Gebruik dit toestel niet bij hogere
omgevingstemperaturen.
• Zorg ervoor dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het optuigen,
aftuigen en onderhoud.
• Laat het apparaat ongeveer 10 minuten afkoelen voordat u met het onderhoud begint.
• Haal altijd de stekker uit het stopcontact als het apparaat langere tijd niet wordt gebruikt of voordat u met
het onderhoud begint.
• De elektrische installatie mag alleen worden uitgevoerd door gekwalificeerd personeel, volgens de
voorschriften voor elektrische en mechanische veiligheid in uw land.
• Controleer of de beschikbare spanning niet hoger is dan de spanning die op het apparaat staat.
• Het netsnoer moet altijd in perfecte staat zijn. Schakel het apparaat onmiddellijk uit als het netsnoer geplet
of beschadigd is. Het moet worden vervangen door de fabrikant, zijn serviceagent of gelijk gekwalificeerde
personen om gevaar te voorkomen.
• Laat het netsnoer nooit in contact komen met andere kabels!
• Deze armatuur moet worden geaard om te voldoen aan de veiligheidsvoorschriften.
• Sluit het apparaat niet aan op een dimmerpack.
• Gebruik altijd een geschikte en gecertificeerde veiligheidskabel bij het installeren van het apparaat.
• Open het deksel niet om elektrische schokken te voorkomen. Binnenin bevinden zich geen onderdelen die
door de gebruiker kunnen worden gerepareerd.
• Repareer nooit een zekering en omzeil nooit de zekeringhouder. Vervang een beschadigde zekering altijd
door een zekering van hetzelfde type en met dezelfde elektrische specificaties!
• Stop het gebruik van de armatuur in geval van ernstige problemen en neem onmiddellijk contact op met uw
dealer.
• De behuizing en de lenzen moeten worden vervangen als ze zichtbaar beschadigd zijn.
• Gebruik de originele verpakking wanneer het apparaat wordt vervoerd.

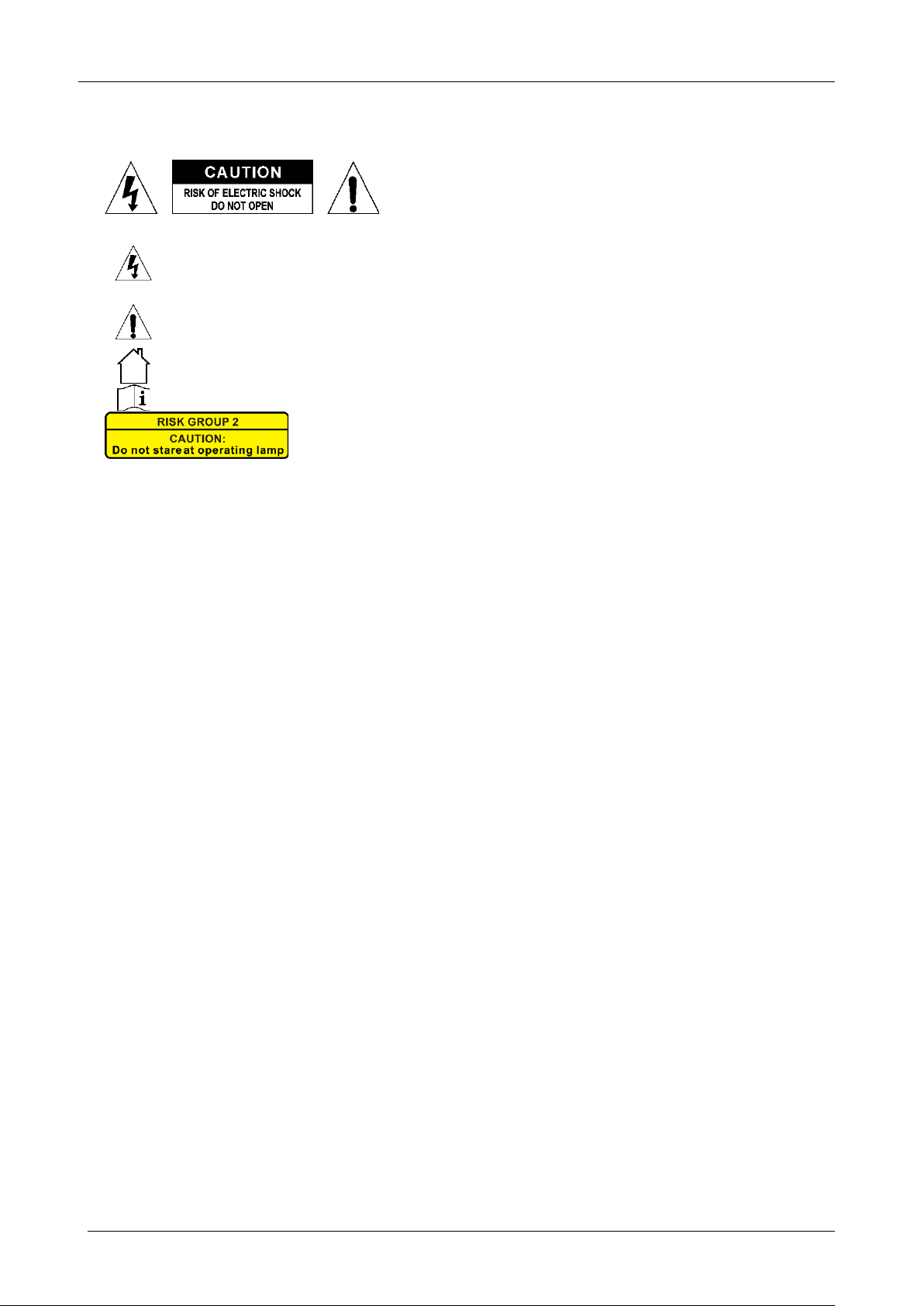

WAARSCHUWING: Verwijder de bovenklep niet om het risico
op elektrische schokken te beperken. Binnenin bevinden zich
geen onderdelen die door de gebruiker kunnen worden
gerepareerd. Laat onderhoud en reparatie over aan
gekwalificeerd onderhoudspersoneel.
De bliksemschicht met pijlpunt in de gelijkzijdige driehoek is bedoeld als waarschuwing voor het
gebruik of de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het
product, die hoog genoeg kan zijn om een risico op elektrische schokken te vormen.
Het uitroepteken in de gelijkzijdige driehoek is bedoeld om de gebruiker te wijzen op de
aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie bij dit
apparaat.
Dit symbool betekent: alleen voor gebruik binnenshuis
Dit symbool betekent: Lees instructies
VOORZICHTIG: Kijk niet naar het bedrijfslampje.
Kan schadelijk zijn voor de ogen.
Page 5
NEDERLANDS
GEBRUIKSAANWIJZING V1.0
JB SYSTEMS®
3/15
CHALLENGER BEAM
• Om veiligheidsredenen is het verboden om ongeoorloofde wijzigingen aan te brengen aan het toestel.
Belangrijk: Kijk nooit direct in de lichtbron! Gebruik het effect niet in de aanwezigheid van personen die aan
epilepsie lijden.
MONTAGE BOVEN HET HOOFD
• Belangrijk: De installatie mag alleen worden uitgevoerd door gekwalificeerd onderhoudspersoneel.
Onjuiste installatie kan leiden tot ernstig letsel en/of schade aan eigendommen. Bovenhandse
installatie vereist uitgebreide ervaring! De maximale werklast moet worden gerespecteerd, er
moeten gecertificeerde installatiematerialen worden gebruikt en het geïnstalleerde apparaat moet
regelmatig op veiligheid worden gecontroleerd.
• Zorg ervoor dat het gebied onder de installatieplaats vrij is van ongewenste personen tijdens het optuigen,
aftuigen en onderhoud.
• Plaats de armatuur op een goed geventileerde plek, ver weg van ontvlambare materialen en/of vloeistoffen.
De armatuur moet ten minste 50 cm van de omringende muren worden bevestigd.
• Het apparaat moet buiten bereik van mensen worden geïnstalleerd en buiten gebieden waar personen langs
kunnen lopen of kunnen zitten.
• Controleer voor het optuigen of het installatiegebied een minimale puntbelasting van 10 keer het gewicht
van het apparaat kan dragen.
• Gebruik bij het installeren altijd een gecertificeerde veiligheidskabel die 12 keer het gewicht van het apparaat
kan dragen. Deze secundaire veiligheidsbevestiging moet zo worden geïnstalleerd dat geen enkel deel van
de installatie meer dan 20 cm kan vallen als de hoofdbevestiging het begeeft.
• Het apparaat moet goed worden vastgezet; een vrij zwaaiende bevestiging is gevaarlijk en mag niet worden
overwogen!
• Dek geen ventilatieopeningen af, want dit kan leiden tot oververhitting.
• De operator moet ervoor zorgen dat de veiligheidsgerelateerde en machinetechnische installaties door een
expert zijn goedgekeurd voordat hij ze voor het eerst gebruikt. De installaties moeten elk jaar door een
deskundige worden geïnspecteerd om er zeker van te zijn dat de veiligheid nog steeds optimaal is.
HET TOESTEL INSTELLEN

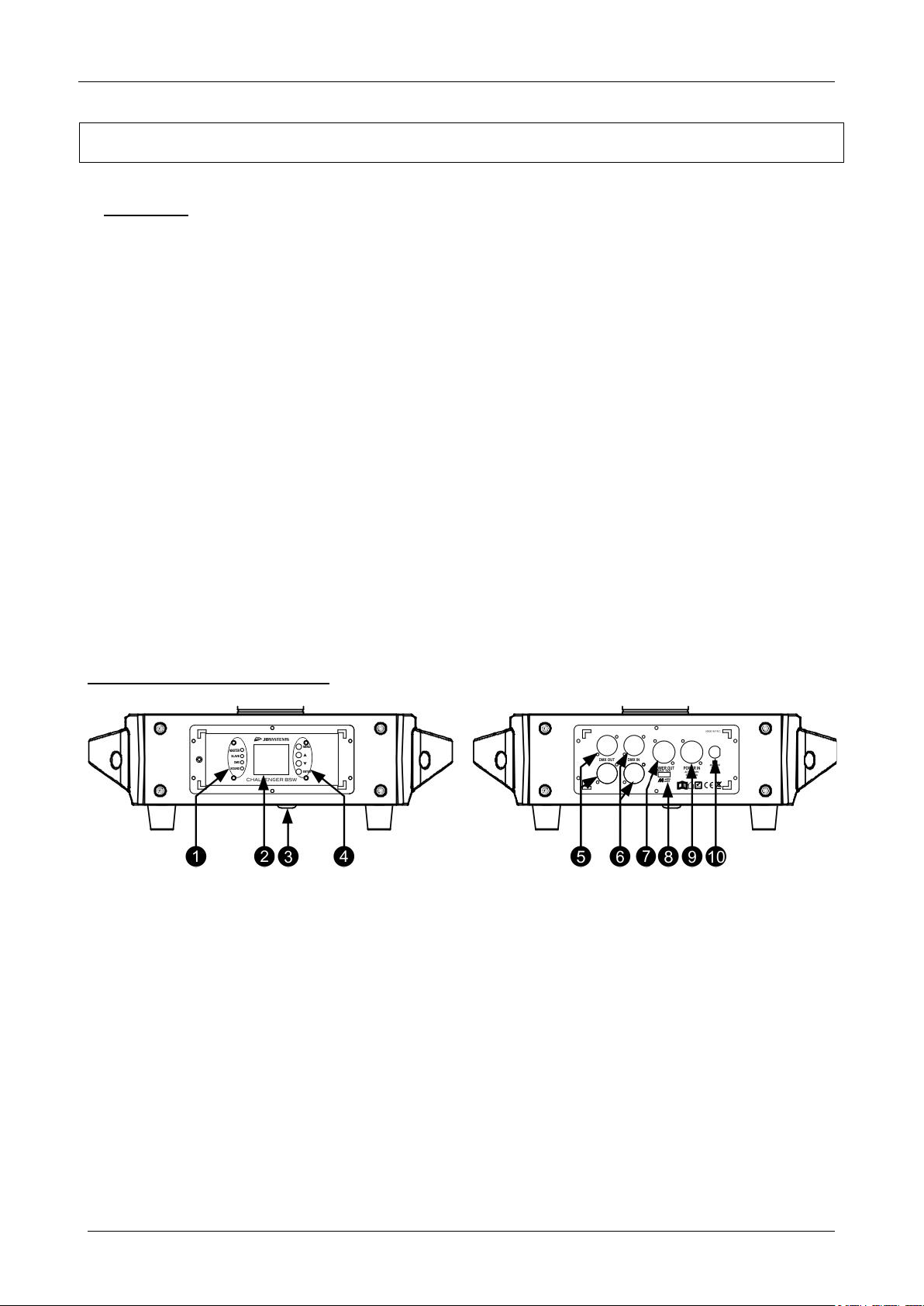

VOOR- + ACHTERPANEEL:
1. Indicatieleds: MASTER-SLAVE-DMX-SOUND
2. DISPLAY: toont de informatie over de verschillende modi en functies.
3. Microfoon voor geluidsmodus.
4. DISPLAYMODUSKNOPPEN:
• ▼ knop : druk op deze knop om omlaag te gaan in het menu
• ▲ knop : druk op deze knop om omhoog te gaan in het menu
• ENTER: druk op deze knop om de geselecteerde functie in het menu te bevestigen
• MENU: druk op deze knop om terug te gaan naar het hoofdmenu of om submenu's te verlaten.
5. DMX OUT: 3p en 5p XLR Female connector om andere projectoren aan te sluiten of te gebruiken in
Master/slave modus.
6. DMX IN: 3p en 5p XLR Male connector ontvangen DMX-gegevens van een console of gebruiken in
Master/slave modus.
7. POWER OUT: wordt gebruikt om verschillende andere armaturen in serie te schakelen. Let altijd op de
maximale belasting bij het toevoegen van armaturen! Speciale combikabels (voeding + DMX XLR-kabels)
zijn verkrijgbaar: zie onze website!
8. M-DMX INPUT: Let op: deze USB-connector wordt NIET gebruikt voor updates of om de eenheid op een
PC aan te sluiten! In plaats daarvan maakt deze USB-connector het heel eenvoudig om draadloze DMX
Page 6
NEDERLANDS
GEBRUIKSAANWIJZING V1.0
JB SYSTEMS®
4/15
CHALLENGER BEAM
aan het apparaat toe te voegen! Voeg gewoon de (optionele) WTR-DMX DONGLE van BRITEQ® toe en
je krijgt draadloze DMX! Bovendien kun je andere DMX-gestuurde apparatuur aansluiten op de DMXuitgang, zodat je de draadloze DMX-functie kunt delen met alle aangesloten apparaten! Er hoeven geen
extra instellingen te worden gemaakt in het setup-menu, volg gewoon de procedure in de
gebruikershandleiding die bij de WTR-DMX DONGLE van BRITEQ® wordt geleverd. De aparte WTR-DMX
DONGLE is verkrijgbaar via WWW.BRITEQ-LIGHTING.COM (bestelcode: B04645).
9. POWER IN: Sluit hier het netsnoer aan.
10. ZEKERINGHOUDER: Zie de technische specificatie voor het exacte type en de waarde.
SETUP MENU:
• Dit is de lijst met alle functies in het toestel.
• Als u een van deze functies wilt selecteren, drukt u op de knop MENU en gebruikt u de knoppen ▲/▼ om
door het menu te bladeren.
• Selecteer de gewenste functie met de knop ENTER.
• Gebruik de knoppen ▲/▼ om de modus of waarde te wijzigen.
• Zodra de gewenste modus of waarde is geselecteerd, drukt u op de knop ENTER om te selecteren.
Level 1
Level 2
Level 3
DMX Funtions
DMX Address
DMX Channel
Mode 1 (5Ch)
Mode 2 (23Ch)
Mode 3 (27Ch)
No DMX
Sound
Freeze
BlackOut
View DMX Value
Show Settings
Show Chase
Show 1
Show 2
Show 3
Show 4
Slave Mode
Slave 1
Slave 2
Sound Trigger
Fixture Settings
Pan Invers
Yes/No
Tilt Inverse
Yes/No
P/T Feedback
Yes/No

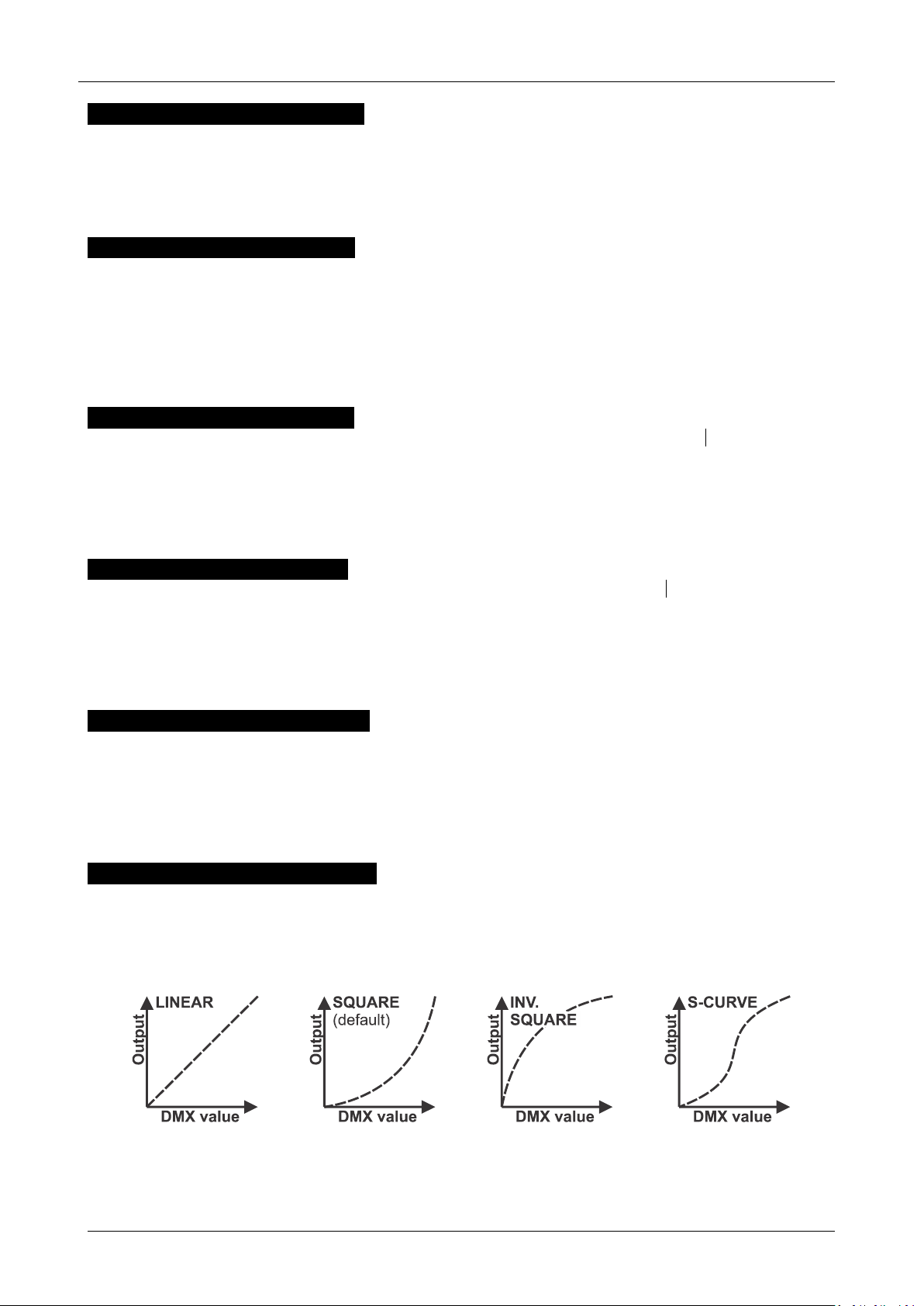

Dimmer Curve
Liner
Square
Inv SQ
S Curve
Dimmer Speed
Fast/Smooth
Show Focus
5m/10m/25m
Display Settings
Display Inverse
Yes/No/Auto
Backlight Switch
Yes/No
Backlight Intensity
0-10
Temperature Unit
C/F
Fixture Test
Auto test
Manual test
Fixture Information
Fixture Use time
Firmware version
Reset
Pan/Tilt
Effect
All
Special function
Factory setting
Password
Page 7
NEDERLANDS
GEBRUIKSAANWIJZING V1.0
JB SYSTEMS®
5/15
CHALLENGER BEAM
DMX Functions > DMX Address
Wordt gebruikt om het gewenste DMX-adres in te stellen.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de knop ENTER: de waarden kunnen worden gewijzigd.
• Gebruik de knoppen ▲/▼ om het gewenste DMX512-adres te selecteren.
• Zodra het juiste adres op het scherm verschijnt, druk je op de ENTER knop om te bevestigen.
DMX Functions > DMX Channel
Wordt gebruikt om de gewenste kanaalmodus in te stellen.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de knop ENTER: de waarden kunnen worden gewijzigd.
• Gebruik de knoppen ▲/▼ om de gewenste modus te selecteren:
• 5MSL-modus: PAN/TILT zijn muziekgestuurd terwijl de dimmer, stroboscoopsnelheid, gobo's, kleuren
& PAN/TILT -snelheid kunnen worden ingesteld met slechts 5 DMX-kanalen.
• 23 CH modus: Volledige 8-bits aansturing van de armatuur
• 27 CH modus: Volledige DMX-besturing op alle functies.
• Zodra de juiste optie op het scherm verschijnt, drukt u op de ENTER knop om te bevestigen.
DMX Functions > No DMX
Wordt gebruikt om in te stellen hoe de projector reageert wanneer het DMX-signaal verdwijnt.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de knop ENTER: de waarden kunnen worden gewijzigd.
• Gebruik de knoppen ▲/▼ om de gewenste modus te selecteren:
• Sound: de projector begint te werken in audiomodus.
• Freeze: uitvoer gebaseerd op het laatste geldige DMX-signaal wordt op de projector bewaard.
• Blackout: uitgang wordt zwart terwijl er geen DMX wordt gedetecteerd.
• Zodra de juiste optie op het scherm verschijnt, drukt u op de ENTER knop om te bevestigen.
Opmerking: bij detectie van een DMX-signaal worden de blackout-, freeze- of audiomodus geannuleerd.
DMX Functions > View DMX Value
Toont de waarde van elke functie van de armatuur op elk moment. Gebruikt voor probleemoplossing.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
Show Settings > Show Chase
Wordt gebruikt om de installatiepositie van de projector te selecteren bij gebruik in stand-alone modus.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de ENTER knop om de gewenste showmodus te selecteren.
• show 1
• show 2
• show 3
• show 4
• Zodra de juiste modus wordt weergegeven op het display, drukt u op de ENTER knop om te bevestigen.

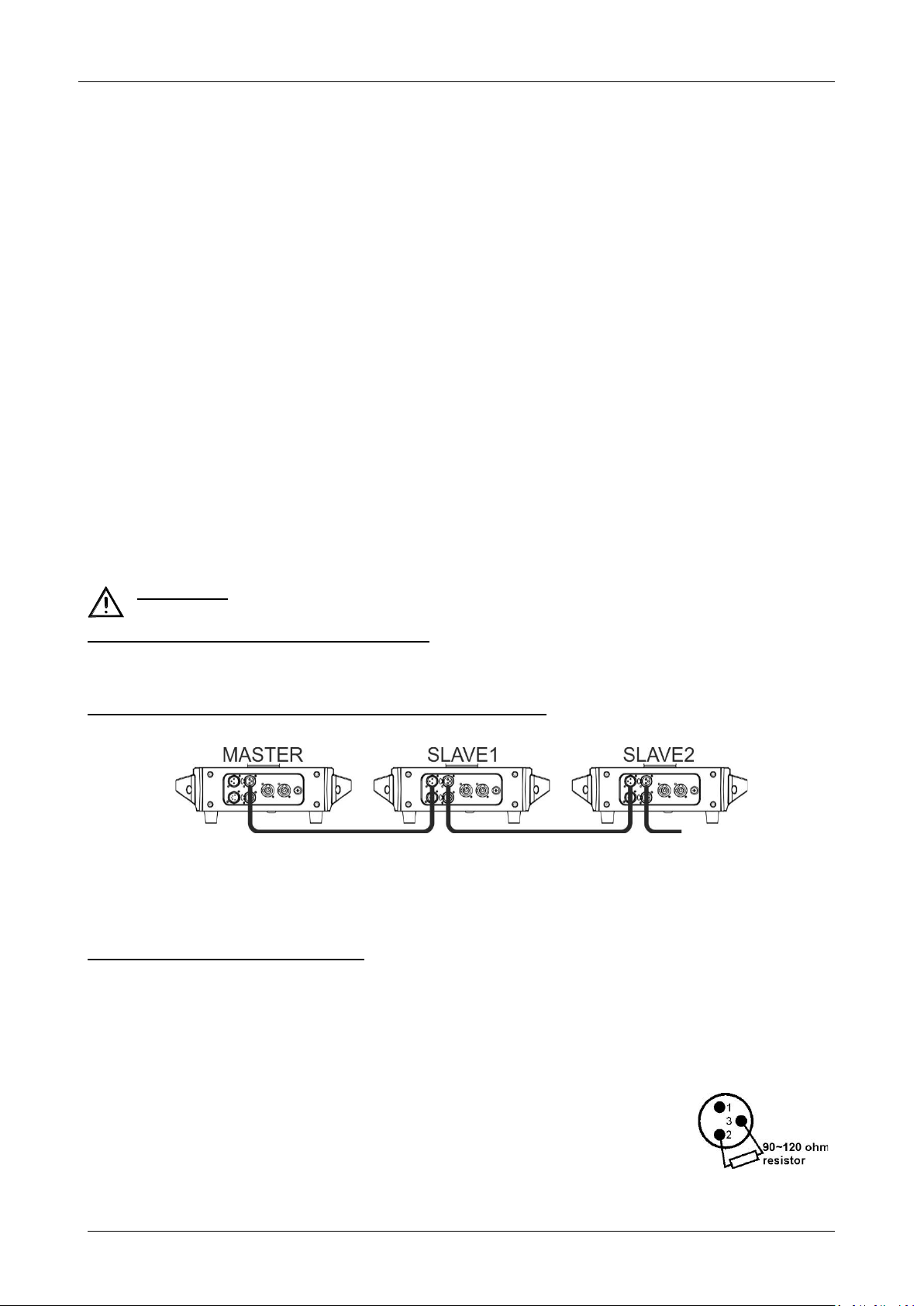

Show Settings > Slave Mode
• Wordt gebruikt om de slave-unit tegengesteld aan de master te laten werken of volledig
synchroon.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de knop ENTER: de waarden kunnen worden gewijzigd.
• Gebruik de knoppen ▲/▼ om de gewenste modus te selecteren:
• Slave 1: de slave werkt volledig synchroon met de master.
• Slave 2: de slave werkt in de tegenovergestelde modus vergeleken met de master.
• Zodra de juiste optie op het scherm verschijnt, drukt u op de ENTER knop om te bevestigen.
Page 8
NEDERLANDS
GEBRUIKSAANWIJZING V1.0
JB SYSTEMS®
6/15
CHALLENGER BEAM
Show Settings > Sound Trigger
• Wordt gebruikt om het toestel in audiomodus te laten werken.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de knop ENTER: de waarden kunnen worden gewijzigd.
• Gebruik de knoppen ▲/▼ om de gewenste modus te selecteren:
Show Settings > Sound Sense
• Wordt gebruikt om de gevoeligheid van de ingebouwde microfoon aan te passen.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de knop ENTER: de waarden kunnen worden gewijzigd.
• Gebruik de knoppen ▼/▲ om een waarde te kiezen tussen "000" (zeer lage gevoeligheid) en "100" (hoge
gevoeligheid).
• Druk op de ENTER knop om de gewenste gevoeligheid te bevestigen.
Fixture Settings > Pan Inverse
Wordt gebruikt om te selecteren of de PAN-bewegingen worden geïnverteerd of niet.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de knop ENTER: de waarden kunnen worden gewijzigd.
• Gebruik de knoppen ▲/▼ om te schakelen tussen No en Yes.
• Druk op de knop ENTER om te bevestigen.
Fixture Settings > Tilt Inverse
Wordt gebruikt om te selecteren of de TILT-bewegingen omgekeerd zijn of niet.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de knop ENTER: de waarden kunnen worden gewijzigd.
• Gebruik de knoppen ▲/▼ om te schakelen tussen No en Yes.
• Druk op de knop ENTER om te bevestigen.
Fixture Settings > P/T Feedback
• Deze functie corrigeert de PAN/TILT-posities automatisch als iemand tegen de machine stoot.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de knop ENTER: de waarden kunnen worden gewijzigd.
• Gebruik de knoppen ▲/▼ om te schakelen tussen No en Yes.
• Druk op de knop ENTER om te bevestigen.
Fixture Settings > Dimmer Curve
Wordt gebruikt om de dimmerkromme van de masterdimmer in te stellen.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de knop ENTER: de waarden kunnen worden gewijzigd.
• Gebruik de knoppen ▲/▼ om de gewenste curve te selecteren:
• Druk op de ENTER-knop om de gewenste curve op te slaan.
Page 9
NEDERLANDS
GEBRUIKSAANWIJZING V1.0
JB SYSTEMS®
7/15
CHALLENGER BEAM
Fixture Settings > Dimmer Speed
Wordt gebruikt om de dimmersnelheid van de masterdimmer in te stellen.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de ENTER knop: de snelheid kan veranderd worden in Fast of Smooth.
• Gebruik de knoppen ▲/▼ om de gewenste dimsnelheid te selecteren.
• Druk op de knop ENTER om te bevestigen.
Fixture Settings > Show Focus
Wordt gebruikt om de scherpstelling in te stellen voor een vaste afstand. (werkt alleen in de modus
Show)
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de ENTER knop: je kunt 5m, 10 of 25m afstand selecteren.
• Gebruik de knoppen ▲/▼ om de gewenste dimsnelheid te selecteren.
• Druk op de knop ENTER om te bevestigen.
Display Settings > Display Inverse
Wordt gebruikt om het display 180° te draaien. Ja = display staat ondersteboven.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de knop ENTER: het scherm kan worden gedraaid door Yes of No te selecteren.
• Gebruik de knoppen ▲/▼ om de gewenste weergavepositie te selecteren.
• Druk op de knop ENTER om te bevestigen.
Display Settings > Backlight Switch
Wordt gebruikt om in te stellen of het scherm al dan niet blijft branden na de laatste keer dat het werd
gebruikt.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de ENTER knop: de achtergrondverlichtingsschakelaar kan aan of uit worden gezet.
• Gebruik de knoppen ▲/▼ om On (de achtergrondverlichting van het scherm gaat na 30 seconden uit) of
Off (het scherm blijft branden) te selecteren.
• Druk op de knop ENTER om te bevestigen.
Display Settings > Backlight Intensity
Wordt gebruikt om de helderheid van de achtergrondverlichting in te stellen.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de knop ENTER: de helderheid van de achtergrondverlichting kan worden ingesteld van 000 tot
010.
• Gebruik de knoppen ▲/▼ om de gewenste waarde te selecteren.
• Druk op de knop ENTER om te bevestigen.
Display Settings > Temperature Unit
Wordt gebruikt om de temperatuurmeting in °C of °F in te stellen.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de ENTER toets: de temperatuur kan worden ingesteld in °C of °F.
• Gebruik de ▲/▼ knoppen om de gewenste temperatuurmeting te selecteren.
• Druk op de knop ENTER om te bevestigen.
Fixture Test > Auto Test
Wordt gebruikt om de automatische testfunctie te starten: alle functies worden getest.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de ENTER toets: de projector start een automatisch AUTOTEST programma totdat u het stopt.
• Druk op de MENU knop om het programma te stoppen.
Page 10
NEDERLANDS
GEBRUIKSAANWIJZING V1.0
JB SYSTEMS®
8/15
CHALLENGER BEAM
Fixture Test > Manual Test
Wordt gebruikt om alle functies één voor één handmatig te testen.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de knop ENTER. Er verschijnt een lijst met alle functies.
• Druk op de knoppen ▲/▼ om de functie te selecteren die u wilt testen.
• Druk op de knop ENTER om te bevestigen.
• Druk op de knoppen ▲/▼ om de waarde voor het testen te wijzigen.
• Druk op de MENU knop om het programma te stoppen.
Fixture Information > Fixture use time
Wordt gebruikt om het aantal uren weer te geven dat de armatuur is gebruikt.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de ENTER knop: het display toont de gebruikte tijd.
• Druk op de MENU knop om het programma te stoppen.
Fixture Information > Firmware Version
Toont de huidige firmwareversie in de projector.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de knop ENTER: het scherm toont de firmwareversies van de verschillende processors in de
projector: A-Vxx, B-Vxx, C-3xx
Opmerking: de firmware van dit apparaat kan worden geüpgraded met behulp van de Firmware Updater
(bestelcode: B04319) van Briteq met Windows® software.
Reset > Pan/Tilt
Wordt gebruikt om de pan- en tilt functies van de projector opnieuw in te stellen.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de ENTER knop: het display toont Pan/Tilt
• Druk nogmaals op de ENTER knop om het resetten van de Pan/Tilt functies te starten.
Reset > Effect
Wordt gebruikt om de effectfuncties van de projector te resetten.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de knop ENTER: op het display verschijnt Effect
• Druk nogmaals op de knop ENTER om het resetten van de effectfuncties te starten.
Reset > All
Wordt gebruikt om alle functies van de projector te resetten.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de knop ENTER: op het display verschijnt ALL
• Druk nogmaals op de ENTER knop om het resetten van ALLE functies te starten.
Special Function > Factory Setting
Wordt gebruikt om de functies van de projector terug te zetten naar de fabrieksinstellingen.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de knop ENTER: op het scherm verschijnt Special Function>Factory Setting.
• Druk nogmaals op de ENTER knop om No of Yes te selecteren.
Special Function > Password
Wordt gebruikt om een wachtwoord in de projector te zetten.
• Druk op de knop MENU om de verschillende functies in het menu te openen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
Page 11
NEDERLANDS
GEBRUIKSAANWIJZING V1.0
JB SYSTEMS®
9/15
CHALLENGER BEAM
• Druk op de knop ENTER: op het scherm verschijnt Special Function>Password
• Druk op de knop ENTER om een wachtwoord in te stellen (van 000 tot 999).
MOTOR OFFSET MENU
Dit is een verborgen menu waarin je de offset van verschillende functies kunt afstellen. Ga als volgt te werk
om dit menu te openen: druk ongeveer 2 seconden op de ENTER-toets terwijl je in het HOOFDMENU bent
(een willekeurige optie, niet belangrijk). Nu verschijnt het menu Motor Offset:
De thuispositie van de volgende functies kan worden aangepast (tussen -128 en 127) :
• Pan
• Tilt
• Kleur
• Gobo1
• Frost/Effect
• Prisma1
• RPrism
• Prisma1
• RPrism
• Focus
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de knop ENTER om de gewenste functie te selecteren die u wilt aanpassen.
• Druk op de knoppen ▲/▼ totdat de gewenste functie op het display wordt weergegeven.
• Druk op de knop ENTER om de waarde te bevestigen.
ELEKTRISCHE INSTALLATIE + ADRESSERING
Belangrijk: De elektrische installatie mag alleen worden uitgevoerd door gekwalificeerd
personeel, volgens de voorschriften voor elektrische en mechanische veiligheid in uw land.
Elektrische installatie voor 1 zelfstandige unit:
• Je hoeft alleen maar het netsnoer aan te sluiten. Het apparaat begint onmiddellijk te werken in stand-alone
modus.
Elektrische installatie voor twee of meer units in master/slave:
In deze modus laten de eenheden een gesynchroniseerde show zien, werkend op het ritme van de beat.
• Sluit 2 tot maximaal 16 apparaten op elkaar aan met gebalanceerde microfoonkabels van goede kwaliteit.
Zet het eerste apparaat in de keten in de mastermodus (zie het instellingenmenu) en de andere apparaten
als slaves (zie het instellingenmenu).
• Zorg ervoor dat alle apparaten zijn aangesloten op het lichtnet.
• Klaar!

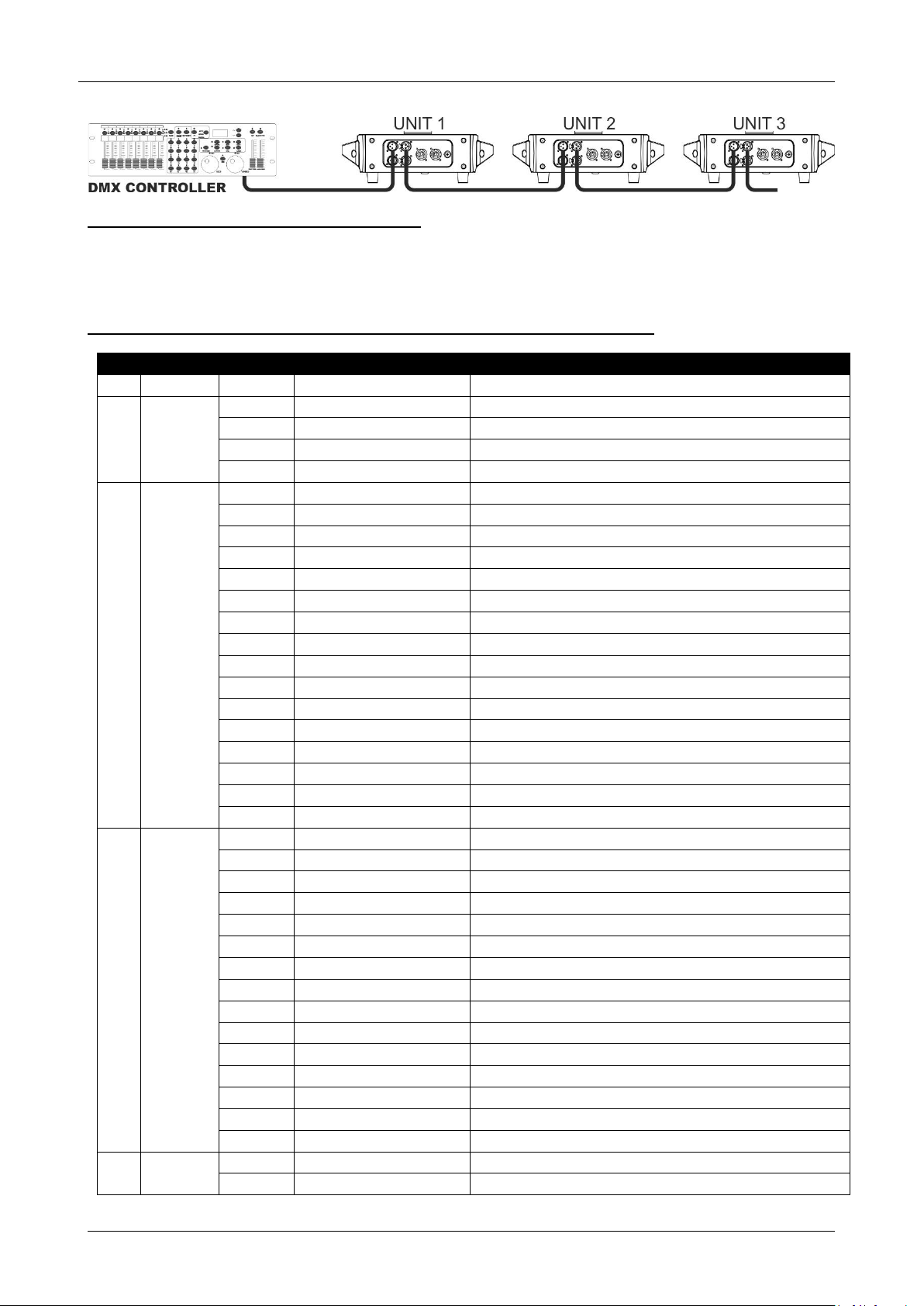

Elektrische installatie in DMX-modus:
• Het DMX-protocol is een veelgebruikt snel signaal om intelligente lichtapparatuur te besturen. Je moet je
DMX-controller en alle aangesloten apparaten "in serie schakelen" met een gebalanceerde kabel van
goede kwaliteit.
• Zowel XLR-3pin als XLR-5pin connectoren worden gebruikt, maar XLR-3pin is populairder omdat deze
kabels compatibel zijn met gebalanceerde audiokabels.
Pinindeling XLR-3-pins:
Pin1 = GND ~ Pin2 = Negatief signaal (-) ~ Pin3 = Positief signaal (+)
• Om vreemd gedrag van de lichteffecten door interferentie te voorkomen, moet je een 90Ω tot 120Ω
terminator gebruiken aan het einde van de ketting. Gebruik nooit Y-splitter kabels,
dit werkt gewoon niet!
• Zorg ervoor dat alle apparaten zijn aangesloten op het lichtnet.
• Elk lichteffect in de keten moet zijn eigen startadres hebben, zodat het weet welke
commando's van de controller het moet decoderen. In de volgende sectie leer je
hoe je de DMX-adressen instelt.
Page 12
NEDERLANDS
GEBRUIKSAANWIJZING V1.0
JB SYSTEMS®
10/15
CHALLENGER BEAM
HOE HET JUISTE STARTADRES INSTELLEN:
Raadpleeg het instellingenmenu om te leren hoe u het startadres op deze unit instelt. Het startadres van elke
unit is erg belangrijk. Helaas is het onmogelijk om in deze handleiding te vertellen welke startadressen je moet
instellen, omdat dit volledig afhankelijk is van de controller die je gaat gebruiken, het aantal armaturen en het
aantal DMX-kanalen dat ze gebruiken.
DMX-CONFIGURATIE VAN DE CHALLENGER BEAM IN 5, 23 EN 27CH MODE:
5 KANAALS MODUS :
5Ch
Function
Values
Remarks
1
Dimmer
0-255
2
Shutter
0-7
Open 8-37
Random strobe
38-67
Sound strobe
68-255
Strobe
3
Color
0-14
Open
15-29
Color 1
30-44
Color 2
45-59
Color 3
60-74
Color 4
75-89
Color 5
90-104
Color 6
105-119
Color 7
120-134
Color 8
135-149
Color 9
150-164
Color 10
165-179
Color 11
180-194
Color 12
195-209
Color 13
210-229
Color 14
230-255
Random color
4
Gobo
0-9
Open
10-24
Gobo 1
25-39
Gobo 2
40-54
Gobo 3
55-69
Gobo 4
70-84
Gobo 5
85-99
Gobo 6
100-114
Gobo 7
115-129
Gobo 8
130-149
Gobo 9
150-164
Gobo 10
165-179
Gobo 11
180-194
Gobo 12
195-209
Gobo 13
210-255
Random gobo
5
Pan/Tilt
0-7
Hold (freeze)
Stop moving and hold last position
8-255
Pan/Tilt sound control
PAN/TILT movements following the Show 1-4
Page 13
NEDERLANDS
GEBRUIKSAANWIJZING V1.0
JB SYSTEMS®
11/15
CHALLENGER BEAM
23 + 27 KANAALMODUS :
27Ch
23Ch
Function
Values
Remarks
1 1 Pan
0-255
2 - Pan fine
0-255
3
2
tilt
0-255
4 - Tilt fine
0-255
5 3 P/T speed
0-255
Fast->slow
6 4 Show
0-15
No function
16-63
Show 1
64-127
Show 2
128-191
Show 3
192-255
Show 4
7 5 P/T macro
0-7
No function
8-15
Macro 1
16-23
Macro 2
24-255
Macros 3-31
8 6
P/T macro speed
0-255
Fast-> slow
9 7 Color
0-9
Open
10-14
Open/Color1
15-19
Color1
20-24
Color1/Color2
25-29
Color2
30-34
Color2/Color3
35-39
Color3
40-44
Color3/Color4
45-49
Color4
50-54
Color4/Color5
55-59
Color5
60-64
Color5/Color6
65-69
Color6
70-74
Color6/Color7
75-79
Color7
80-84
Color7/Color8
85-89
Color8
90-94
Color8/Color9
95-99
Color9
100-104
Color9/Color10
105-109
Color10
110-114
Color10/Color11
115-119
Color11
120-124
Color11/Color12
125-129
Color12
130-134
Color12/Color13
135-139
Color13
140-144
Color13/Color14
145-149
Color14
150-154
Color14/White
155-198
Spin CW fast-slow
199-202
Stop
203-255
Spin CCW Slow-fast
10 8 Static gobo
0-9
Open
Page 14
NEDERLANDS
GEBRUIKSAANWIJZING V1.0
JB SYSTEMS®
12/15
CHALLENGER BEAM
10-14
Gobo 1
15-19
Gobo 2
20-24
Gobo 3
25-29
Gobo 4
30-34
Gobo 5
35-39
Gobo 6
40-44
Gobo 7
45-49
Gobo 8
50-54
Gobo 9
55-59
Gobo 10
60-64
Gobo 11
65-69
Gobo 12
70-74
Gobo 13
75-79
Shake gobo 1
80-84
Shake gobo 2
85-89
Shake gobo 3
90-94
Shake gobo 4
95-99
Shake gobo 5
100-104
Shake gobo 6
105-109
Shake gobo 7
110-114
Shake gobo 8
115-119
Shake gobo 9
120-124
Shake gobo 10
125-129
Shake gobo 11
130-134
Shake gobo 12
135-139
Shake gobo 13
140-198
Spin CW fast-slow
199-202
Stop
203-255
Spin CCW Slow-fast
11 9 Frost
0-63
Open
64-127
Frost
128-255
Multi-color
12
10
Prism 1
0-7
Open
8-255
Prism 1
13
11
Prism 1 rotation
0-127
Index
128-189
CW rotation Fast-slow
190-193
stop
194-255
CCW rotation slowfast
14
12
Prism 2
0-7
Open
8-255
Prism 2
15
13
Prism 2 rotation
0-127
Index
128-189
CW rotation Fast-slow
190-193
stop
194-255
CCW rotation slowfast 16
14
Focus
0-255
17 - Focus fine
0-255
18
15
shutter
0-7
Closed
8-15
Open
16-131
Strobe
Page 15
NEDERLANDS
GEBRUIKSAANWIJZING V1.0
JB SYSTEMS®
13/15
CHALLENGER BEAM
132-139
Open
140-181
Close pulse
182-189
Open
190-231
Open pulse
232-239
open
240-247
random strobe
248-255
Open
19
16
Dimmer
0-255
20 - Dimmer fine
0-255
21
17
Effect Ring Red
0-255
22
18
Effect Ring Green
0-255
23
19
Effect Ring Blue
0-255
24
20
Effect Ring Dimmer
0-255
25
21
Effect Ring Macro
0-2
No function
Same as current channel
3-119
Fixed colors
120-255
Macros
26
22
Effect Ring
Macro speed
0-255
27
23
Control
000-069
No function
Special functions
070-079
Pan/Tilt
Blackout enabled
080-089
Pan/Tilt
Blackout disabled
090-099
Color changing
Blackout enabled
100-109
Color changing
Blackout disabled
110-119
Gobo changing
Blackout enabled
120-129
Gobo changing
Blackout disabled
130-139
No function
140-149
Pan/Tilt RESET
150-159
Effect RESET
160-199
No function
200-209
RESET all functions
210-219
Pan/Tilt/Color/Gobo
Blackout enabled
220-229
Pan/Tilt/Color/Gobo
Blackout disabled
230-255
No function
ONDERHOUD
• Zorg ervoor dat de ruimte onder de installatieplaats tijdens het onderhoud vrij is van ongewenste personen.
• Schakel het apparaat uit, trek de stekker uit het stopcontact en wacht tot het apparaat is afgekoeld.
Tijdens de inspectie moeten de volgende punten worden gecontroleerd:
• Alle schroeven die gebruikt worden voor het installeren van het apparaat en onderdelen ervan moeten stevig
vastzitten en mogen niet gecorrodeerd zijn.
• Behuizingen, bevestigingen en installatieplekken (plafond, truss, ophangingen) moeten volledig vrij zijn van
vervorming.
• Als een optische lens zichtbaar beschadigd is door scheuren of diepe krassen, moet deze worden
vervangen.
• De netkabels moeten in onberispelijke staat zijn en moeten onmiddellijk worden vervangen als er zelfs maar
een klein probleem wordt ontdekt.
• Om het apparaat te beschermen tegen oververhitting moeten de koelventilatoren (indien aanwezig) en
ventilatieopeningen maandelijks worden schoongemaakt.
• De binnenkant van het apparaat moet jaarlijks worden gereinigd met een stofzuiger of luchtstraal.
• De interne en externe optische lenzen en/of spiegels moeten regelmatig worden gereinigd om de
lichtopbrengst te optimaliseren. De reinigingsfrequentie is afhankelijk van de omgeving waarin de armatuur
Page 16
NEDERLANDS
GEBRUIKSAANWIJZING V1.0
JB SYSTEMS®
14/15
CHALLENGER BEAM
werkt: vochtige, rokerige of bijzonder vuile omgevingen kunnen een grotere opeenhoping van vuil op de
optiek van de eenheid veroorzaken.
• Maak schoon met een zachte doek en gebruik normale glasreinigingsmiddelen.
• Droog de onderdelen altijd zorgvuldig.
• Reinig de externe optiek ten minste eenmaal per 30 dagen.
• Reinig de interne optiek ten minste elke 90 dagen.
Let op: We raden ten sterkste aan de interne reiniging te laten uitvoeren door gekwalificeerd personeel!
SPECIFICATIES
Dit apparaat draagt de voorgeschreven CE-markering. Het werd daartoe getest in een gespecialiseerd CElab en voldoet volledig aan alle momenteel geldende Europese en nationale normen. De bijbehorende CEconformiteitsverklaringen vindt u op de productpagina van dit product op onze website.
Netvoeding: AC 100 - 240V, 50/60Hz
Stroomverbruik: 285 watt (max)
Zekering: 250V 5A traag (20mm glas)
Voedingsaansluitingen: ProCon - 10A
DMX-aansluitingen: Neutrik 3pin-XLR en 5pin-XLR mannelijk / vrouwelijk
Gebruikte DMX-kanalen: 5ch, 23ch, 27ch
Lamp: 200W LED
Kleurenwiel: 14 kleuren + open
Gobowiel: 13 vaste gobo's + open
Prisma: 8 facet rond prisma + 24 facet rond prisma
Effectwiel: Frost + Multi kleurenfilter
IP-classificatie: IP20
Pan-beweging: 540°
Tilt-beweging: 270°
Stralingshoek: 3° (volledig open)
Bedrijfstemperatuur (Ta ): 0°C tot 40°C
Afmetingen: 24,5x33x45,3cm (LxBxH)
Gewicht: 14,5 kg
LUX TABEL
AFMETINGEN
Page 17
NEDERLANDS
GEBRUIKSAANWIJZING V1.0
JB SYSTEMS®
15/15
CHALLENGER BEAM
GOBO WIEL
Alle informatie kan zonder voorafgaande kennisgeving worden gewijzigd
U kunt de nieuwste versie van deze gebruikershandleiding downloaden op onze website: www.jb-
systems.eu
Page 18
Page 19
Page 20
MAILING LIST
EN: Subscribe today to our mailing list for the latest product news!
FR: Inscrivez-vous à notre liste de distribution si vous souhaitez suivre l'actualité de nos produits!
NL: Abonneer je vandaag nog op onze mailinglijst en ontvang ons laatste product nieuws!
DE: Abonnieren Sie unseren Newsletter und erhalten Sie aktuelle Produktinformationen!
ES: Suscríbete hoy a nuestra lista de correo para recibir las últimas noticias!
PT: Inscreva-se hoje na nossa mailing list para estar a par das últimas notícias!
WWW.JB-SYSTEMS.EU
Copyright © 2024 by
‘t Hofveld 2C ~ B1702 Groot-Bijgaarden ~ Belgium
Reproduction or publication of the content in any manner, without express permission of the publisher, is prohibited.
BEGLEC NV
Loading...
