JB Systems AMP 150.4 User Manual

ENGLISH USER MANUAL

CAUTION

CAUTION: To reduce the risk of electric shock, do not

remove the top cover. No user-serviceable parts inside. Refer servicing to qualified service personnel only.

The lightning flash with arrowhead symbol within the equilateral triangle is intended to alert the use or the presence of un-insulated “dangerous voltage” within the product’s enclosure that may be of sufficient magnitude to constitute a risk of electric shock.

The exclamation point within the equilateral triangle is intended to alert the user to the presence of important operation and maintenance (servicing) instructions in the literature accompanying this appliance.

OPERATION MANUAL

Thank you for buying this JB Systems® product. To take full advantage of all possibilities, please read these operating instructions very carefully.

FEATURES

This unit is radio-interference suppressed. This appliance meets the requirements of the current European and national guidelines. Conformity has been established and the relevant statements and documents have been deposited by the manufacturer.

 Professional 4-channel power amplifier in an extremely compact 19" 1U-housing (H: 44mm)  The high efficient class-D design guarantees high power and very low heat dissipation.  Perfect for install applications (pubs, shops, hotels, restaurants, … )  The unit houses 2 separate class-D amplifiers that can be configured independently to obtain the following

combinations:

 Both amps in stereo mode: 4x 150Wrms @ 4Ω (4x 80Wrms @ 8Ω)  Both amps in Bridge mode: 2x 300Wrms @ 8Ω

 1amp in stereo + one amp in bridge: 2x 150Wrms @ 4Ω + 1x 300Wrms @ 8Ω  Completely silent operation: NO cooling fans!  Peak limiter prevents signal distortion  DC fault + high temperature + overload + short circuit protections  Balanced Combo (XLR + jack) inputs.  Speakon® + bind-post wire terminal outputs

BEFORE USE

 Before you start using this unit, please check if there’s no transportation damage. Should there be any, do

not use the device and consult your dealer first.

 Important: This device left our factory in perfect condition and well packaged. It is absolutely necessary

for the user to strictly follow the safety instructions and warnings in this user manual. Any damage caused by mishandling is not subject to warranty. The dealer will not accept responsibility for any resulting defects or problems caused by disregarding this user manual.

 Keep this booklet in a safe place for future consultation. If you sell the fixture, be sure to add this user

manual.

 To protect the environment, please try to recycle the packing material as much as possible.

Check the contents:

Check that the carton contains the following items:

 Power amplifier  Operating instructions  Mains power cable.

SAFETY INSTRUCTIONS:

JB SYSTEMS® 1/34 AMP 150.4

ENGLISH USER MANUAL

This symbol means: indoor use only

This symbol means: Read instructions

 To prevent fire or shock hazard, do not expose this appliance to rain or moisture.  To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when

bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full performance or may even cause damages.

 This unit is for indoor use only.  Don’t place metal objects or spill liquid inside the unit. No objects filled with liquids, such as vases, shall be

placed on this appliance. Electric shock or malfunction may result. If a foreign object enters the unit, immediately disconnect the mains power.

 No naked flame sources, such as lighted candles, should be placed on the appliance.  Don’t cover any ventilation openings as this may result in overheating.  Prevent use in dusty environments and clean the unit regularly.  Keep the unit away from children.  Inexperienced persons should not operate this device.  Maximum save ambient temperature is 40°C. Don’t use this unit at higher ambient temperatures.  Minimum distances around the apparatus for sufficient ventilation is 3cm.  Always unplug the unit when it is not used for a longer time or before you start servicing.  The electrical installation should be carried out by qualified personal only, according to the regulations for

electrical and mechanical safety in your country.

 Check that the available voltage is not higher than the one stated on the rear panel of the unit.  The socket inlet shall remain operable for disconnection from the mains.  The power cord should always be in perfect condition. Switch the unit immediately off when the power cord

is squashed or damaged. It must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a hazard.

 Never let the power-cord come into contact with other cables!  When the power switch is in OFF position, this unit is not completely disconnected from the mains!  This appliance must be earthed to in order comply with safety regulations.  In order to prevent electric shock, do not open the cover. Apart from the mains fuse there are no user

serviceable parts inside.

 Never repair a fuse or bypass the fuse holder. Always replace a damaged fuse with a fuse of the same

type and electrical specifications!

 In the event of serious operating problems, stop using the appliance and contact your dealer immediately.  Please use the original packing when the device is to be transported.  Due to safety reasons it is prohibited to make unauthorized modifications to the unit.

INSTALLATION GUIDELINES:

 Install the unit in a well-ventilated location where it will not be exposed to high temperatures or humidity.  Placing and using the unit for long periods near heat-generating sources such as amplifiers, spotlights, etc.

will affect its performance and may even damage the unit.

 The unit can be mounted in 19-inch racks. Attach the unit using the 4 screw holes on the front panel. Be

sure to use screws of the appropriate size. (screws not provided) Take care to minimize shocks and vibrations during transport.

 When installed in a booth or flight case, please make sure to have good ventilation to improve heat

evacuation of the unit.

 To avoid condensation to be formed inside, allow the unit to adapt to the surrounding temperatures when

bringing it into a warm room after transport. Condense sometimes prevents the unit from working at full performance.

CLEANING THE APPLIANCE: Clean by wiping with a cloth slightly dipped with water. Avoid getting water inside the unit. Do not use volatile liquids such as benzene or thinner which will damage the unit. Clean the ventilation holes regularly with a vacuum cleaner. This increases the cooling capacity of the amplifier fans and helps preventing temperature overheat.

JB SYSTEMS® 2/34 AMP 150.4

ENGLISH USER MANUAL

CONNECTIONS

Be sure to turn off the unit before you make changes to the wiring. Use good quality signal cables to ensure excellent audio quality. For example use JB cables with order codes: 7-0061 (XLR/XLR L=1m) or 7-0063 (XLR/XLR L=5m). For the speakers we suggest using the Speakon® compatible outputs. Suitable cables are for example JB order codes: 2-0505 (L=5m) or 2-0510 (L=10m).

FUNCTIONS (FRONT)

This amplifier has 2 totally independent stereo amplifiers inside: amplifier 1 serves channels 1+2, amplifier 2 serves channels 3+4. Both amplifiers can be used in a different working mode (stereo, parallel or bridge) which gives you more flexibility. Refer to the chapter “HOW TO USE” for more information.

1. POWER LED: This white led is on when you turn the amplifier on using switch(2).

2. MAINS SWITCH: Used to turn the amplifier on and off. A few seconds after switching on the amplifier it

is ready for operation.

3. GAIN CONTROL CH1: used to control the input sensitivity of amplifier channel1. Use this input when

amplifier 1 is set to parallel or bridge mode.

4. GAIN CONTROL CH2: used to control the input sensitivity of amplifier channel2. This input is NOT used

when amplifier 1 is set to parallel or bridge mode.

5. GAIN CONTROL CH3: used to control the input sensitivity of amplifier channel3. Use this input when

amplifier 2 is set to parallel or bridge mode.

6. GAIN CONTROL CH4: used to control the input sensitivity of amplifier channel4. This input is NOT used

when amplifier 2 is set to parallel or bridge mode.

7. SIGNAL LEDS: these LEDs indicate that a music signal is present at the inputs.

8. CLIP LEDS: Lit just before the maximum, distortion free, output level of the amplifier. They indicate that

the internal limiter starts working. The clip LEDs may turn on shortly from time to time but they may

certainly not turn on for longer periods. In this case you have to turn the output level down!

9. AUDIO PROTECT LED: is on when the speakers are disconnected from the amplifier. This occurs in the

following situations:

 During the first seconds after switching on the amplifier.  When the temperature of the power stage becomes too high.  In case of a technical defect: DC protection, overload, short circuit, …  While switching the amplifier off, the “protect led” turns on for a short time.

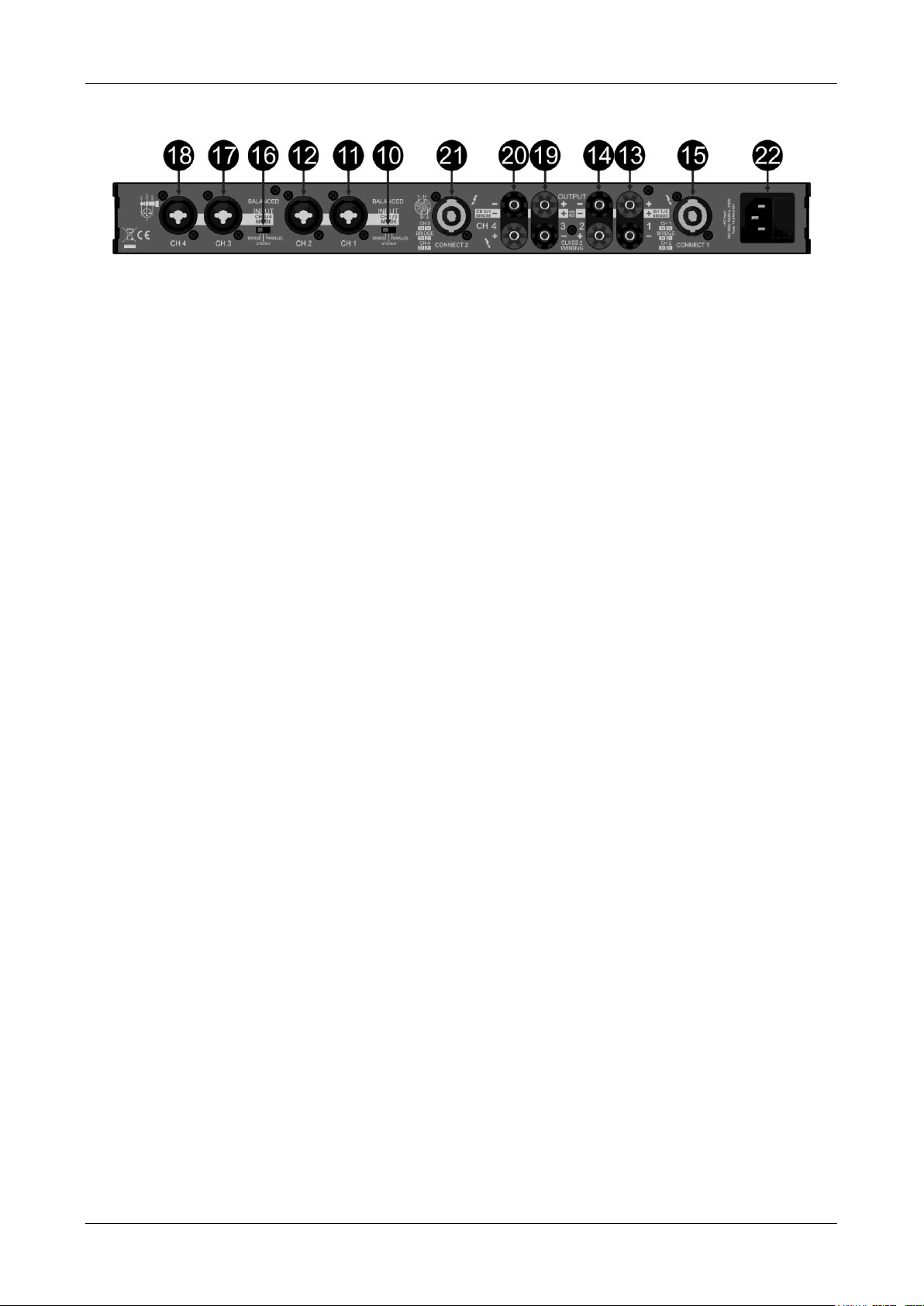

FUNCTIONS (rear)

10. OPERATION MODE switch: Used to set the operation mode of amplifier 1 (CH1+2):

 STEREO: The most common operation mode, CH1+2 are routed to their corresponding outputs.  PARALLEL: only the mono signal on input channel1 (11) is used to drive both outputs CH1+2.  BRIDGE: used when you need more power. Only the mono signal on input channel1 (11) is used

to drive the combined “bridged” output. Only speakers with impedance >8ohm are allowed.

11. XLR input CH1: you can connect a balanced or unbalanced signal, both XLR and ¼” jacks can be used.

12. XLR input CH2: you can connect a balanced or unbalanced signal, both XLR and ¼” jacks can be used.

Only used while amplifier 1 works in stereo mode (10).

13. BINDING POST output CH1: use this output when the speaker cable has no Speakon connector.

JB SYSTEMS® 3/34 AMP 150.4

ENGLISH USER MANUAL

14. BINDING POST output CH2: use this output when the speaker cable has no Speakon® connector.

15. SPEAKON output CH1+2: this Speakon® output is a combined connector for both CH1 and CH2.

 CH1: 1+ = positive (red) wire, 1- = negative (black) wire  CH2: 2+ = positive (red) wire, 2- = negative (black) wire  BRIDGE: 1+ = positive (red) wire, 2- = negative (black) wire

16. OPERATION MODE switch: Used to set the operation mode of amplifier 1 (CH3+4):

 STEREO: The most common operation mode, CH3+4 are routed to their corresponding outputs.  PARALLEL: only the mono signal on input channel3 (17) is used to drive both outputs CH3+4.  BRIDGE: used when you need more power. Only the mono signal on input channel3 (17) is used

to drive the combined “bridged” output. Only speakers with impedance >8ohm are allowed.

17. XLR input CH3: you can connect a balanced or unbalanced signal, both XLR and ¼” jacks can be used.

18. XLR input CH4: you can connect a balanced or unbalanced signal, both XLR and ¼” jacks can be used.

Only used while amplifier 2 works in stereo mode (16).

19. BINDING POST output CH3: use this output when the speaker cable has no Speakon connector.

20. BINDING POST output CH4: use this output when the speaker cable has no Speakon® connector.

21. SPEAKON output CH3+4: this Speakon® output is a combined connector for both CH3 and CH4.

 CH3: 1+ = positive (red) wire, 1- = negative (black) wire  CH4: 2+ = positive (red) wire, 2- = negative (black) wire  BRIDGE: 1+ = positive (red) wire, 2- = negative (black) wire

22. POWER input: Use the supplied power cable to connect the amplifier to the mains. This connector also

holds a 20mm glass fuse. Always replace a blown fuse by another with exactly the same specifications.

(fuse specifications can be found on the rear panel, next to the power input connector)

HOW TO USE

Both amplifiers can be configured separately in 3ways to obtain several configurations.

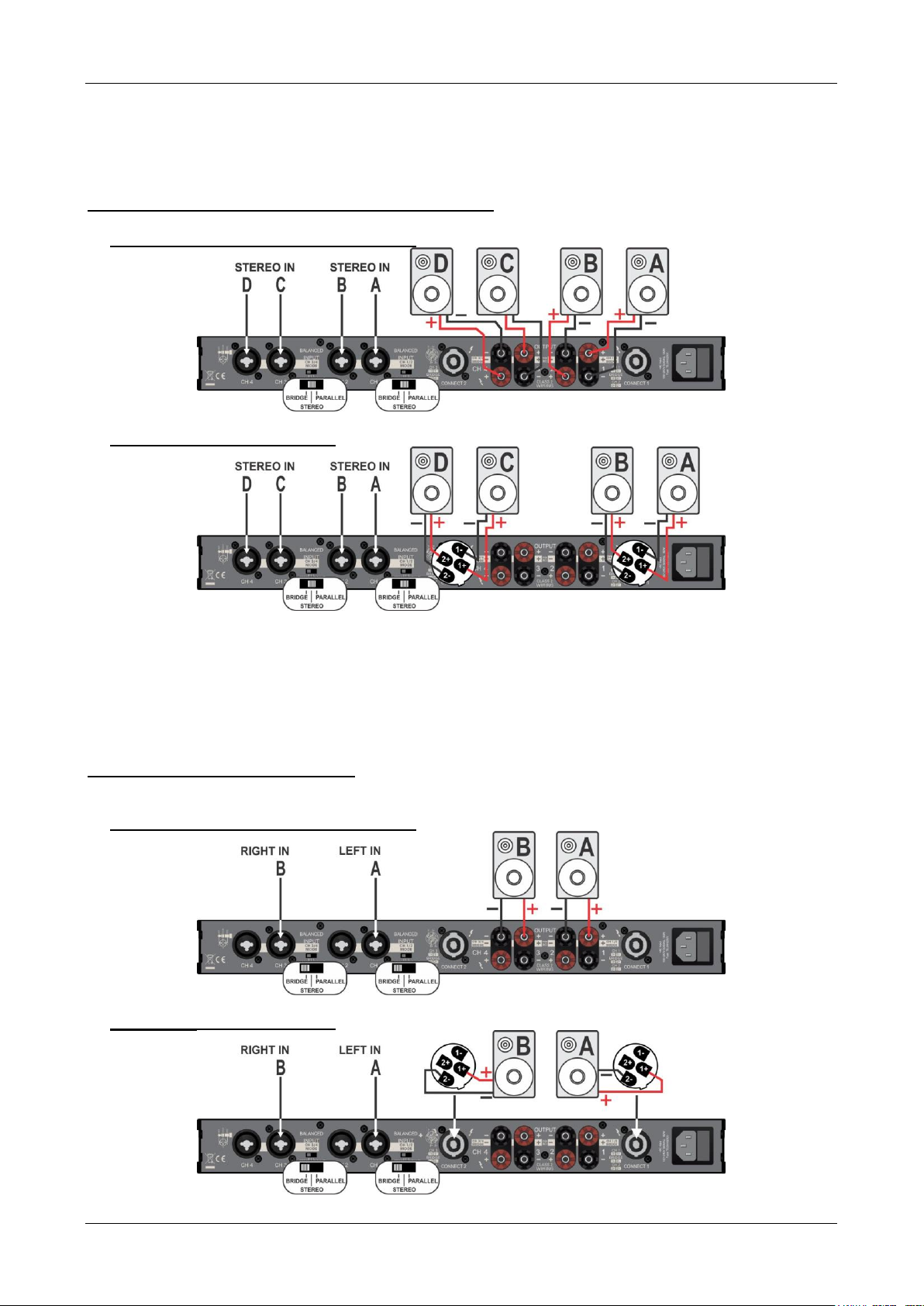

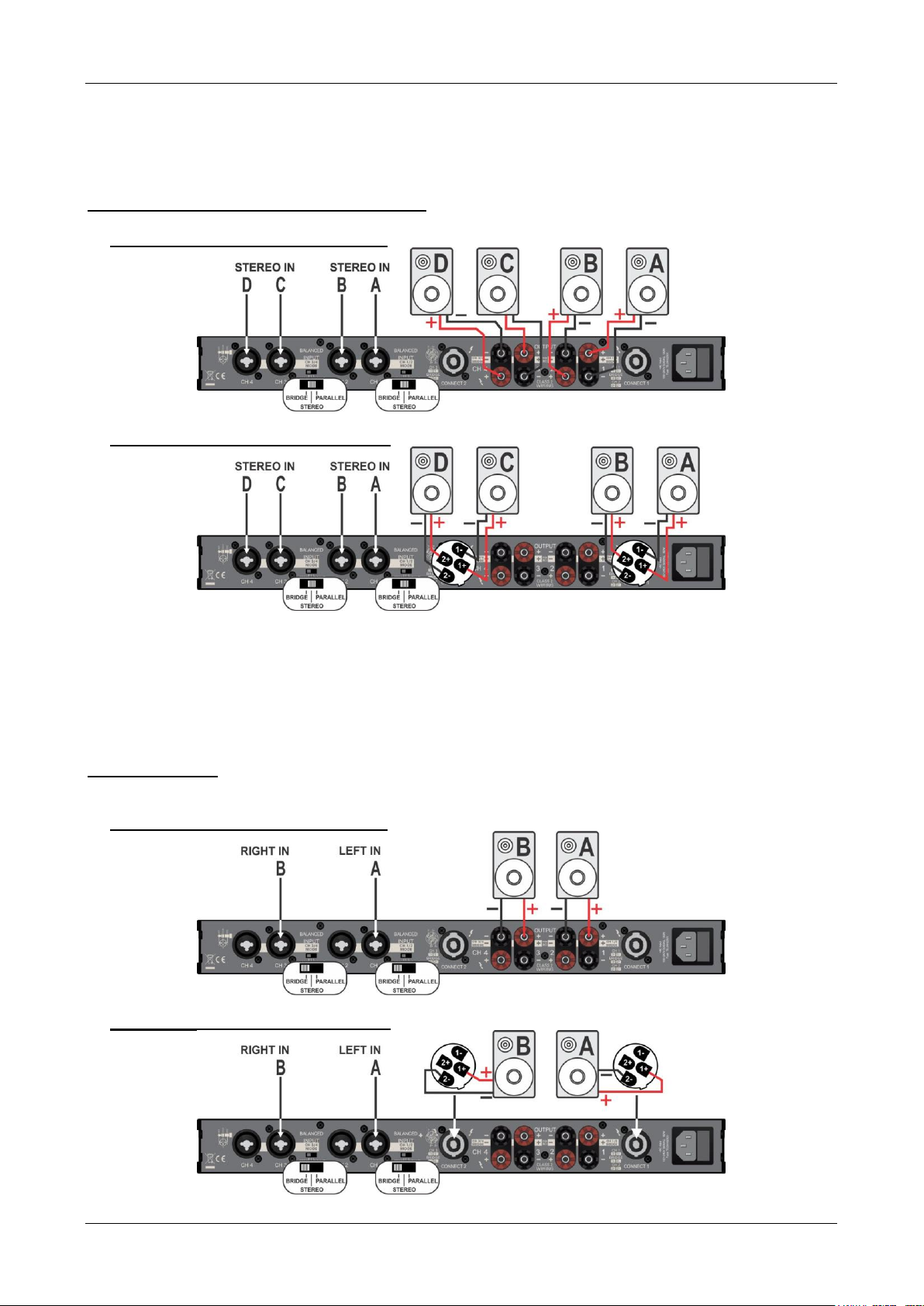

STEREO OPERATION ON ALL 4 CHANNELS:

Used to drive 2 stereo outputs (4 channels): 4x 80Wrms @ 8Ω ~ 4x 150Wrms @ 4ohm.

Using binding post outputs:

Using SpeakON® outputs:

 Connect the stereo audio signals to the inputs 1+2 (11/12) and 3+4 (17/18)  Set the operation mode switches (10/16) to “stereo”  Connect the speakers to the outputs as shown on the drawings.  Set input gain knobs (3/4/5/6) to zero  Make sure there’s a music signal at the input  Turn the amplifier on (2)  Adjust the gain knobs (3/4/5/6) to the desired level

JB SYSTEMS® 4/34 AMP 150.4

ENGLISH USER MANUAL

BRIDGE OPERATION: Used to drive 2 channels: 2x 300Wrms @ 8Ω ~ Attention: loads below 8Ω are NOT allowed.

Using binding post outputs:

Using SpeakON® outputs:

 Connect the audio signals to the inputs 1+3 (11/17)  Set the operation mode switches (10/16) to “bridge”  Connect the speakers to the outputs as shown on the drawings.  Set input gain knobs (3/4/5/6) to zero  Make sure there’s a music signal at the left input  Turn the amplifier on (2)  Adjust the gain knobs (3/5) to the desired level, gain knobs (4/6) are not used.

PARALLEL OPERATION:

Used to drive 2 stereo outputs (4 channels) where mono input 1 (11) drives outputs 1+2 (13/14) and mono input 3 (17) drives outputs 3+4 (19/20) : 4x 80Wrms @ 8Ω ~ 4x 150Wrms @ 4ohm.

Using binding post outputs:

Using SpeakON® outputs:

 Connect the audio signals to the inputs 1+3 (11/17)

JB SYSTEMS® 5/34 AMP 150.4

ENGLISH USER MANUAL

 Set the operation mode switches (10/16) to “parallel”  Connect the speakers to the outputs as shown on the drawings.  Set input gain knobs (3/4/5/6) to zero  Make sure there’s a music signal at the left input  Turn the amplifier on (2)  Adjust the gain knobs (3/5) to the desired level, gain knobs (4/6) are not used.

3WAY OPERATION:

Used to drive 1 stereo output for satellite speakers + 1 mono subwoofer output (total 3 channels).

Note: An optional electronic crossover is needed to split audio in mono sub + stereo satellites!

 Satellite speakers: 2x 80Wrms @ 8Ω ~ 4x 150Wrms @ 4ohm.  Subwoofer: 1x 300Wrms @ 8Ω ~ Attention: loads below 8Ω are NOT allowed.

Using binding post outputs:

Using SpeakON® outputs:

 Connect the stereo audio signals (from crossover) to the inputs 1+2 (11/12)  Connect the mono audio signal (from crossover) to input 3 (17)  Set the operation mode switch (10) to “stereo”  Set the operation mode switch (16) to “bridge”  Connect the speakers to the outputs as shown on the drawings.  Set input gain knobs (3/4/5/6) to zero  Make sure there’s a music signal at the input  Turn the amplifier on (2)  Adjust the gain knobs (3/4/5) to the desired level (the gain knob for CH4 (6) is not used)

SPECIFICATIONS

Power stereo 4Ω (1kHz, THD:1%) : 150 Wrms / output Power stereo 8Ω: 80 Wrms / output Power bridge 8Ω: 300 Wrms / output

Freq. Resp. (+/-1dB): 20 – 20000 Hz Input Sensitivity: +4dBu (1,2Vrms) S/N ratio: >90 dB Channel separation: >70 dB THD@1kHz: <0,1% Power supply: AC100V~240V / 50Hz~60Hz Dimensions (mm): 483 x 44 x 330 (19"/1U) Weight: 5,2 kg

Every information is subject to change without prior notice

You can download the latest version of this user manual on our website: www.jb-systems.eu

JB SYSTEMS® 6/34 AMP 150.4

FRANÇAIS GUIDE D'UTILISATION

CAUTION

ATTENTION : Pour réduire le risque de choc électrique, ne

retirez pas le panneau supérieur. L'appareil ne contient aucun composant réparable par l'utilisateur. Confiez toute réparation à un personnel qualifié uniquement.

Le symbole de l'éclair à l'intérieur d'un triangle équilatéral, est destiné à alerter l'utilisateur de la présence de « tensions dangereuses » non isolées à l'intérieur de l'appareil, d'une magnitude pouvant constituer un risque d'électrocution.

GUIDE D'UTILISATION

Nous vous remercions d'avoir acheté ce produit JB Systems®. Lisez attentivement les présentes instructions d'utilisation pour tirer profit de toutes les possibilités du produit.

CARACTÉRISTIQUES

Cet appareil ne produit pas d'interférences radio. Cet appareil répond aux exigences des directives européennes et nationales en vigueur. La conformité a été établie et les déclarations et documents correspondants ont été déposés par le fabricant.  Amplificateur de puissance professionnel à 4 voies dans un coffret extrêmement compact 480 mm

(H : 44 mm)

 Les circuits électroniques de classe D à haute efficacité garantissent une puissance élevée et une

dissipation de chaleur très faible.

 Il est parfait pour les applications fixes (pubs, magasins, hôtels, restaurants, ...)  L'unité abrite 2 blocs d'amplification séparés de classe D qui sont configurables indépendamment pour

obtenir les combinaisons suivantes :

 Les deux blocs d'amplification en mode stéréo : 4x 150 W RMS sous 4 Ω (4x 80 W RMS sous 8 Ω)

 Les deux blocs d'amplification en mode pont : 2x 300 W RMS sous 8 Ω

 1 bloc d'amplification en stéréo+ 1 bloc d'amplification en pont : 2x 150 W RMS sous 4 Ω + 1x 300 W

RMS sous 8 Ω

 Fonctionnement complètement silencieux : Aucun ventilateur de refroidissement !  Le limiteur de saturation empêche la distorsion du signal  Protections contre surcharge + surchauffe + court-circuit + courant de fuite continu  Entrées combinées symétriques (XLR + jack).  Sorties par bornier de raccordement de câble + Speakon®

AVANT UTILISATION

 Avant d'utiliser cet appareil, vérifiez s'il n'a pas été endommagé durant le transport. En cas de dommages,

n'utilisez pas l'appareil et consultez immédiatement votre revendeur.

 Important : Cet appareil est expédié de notre usine en parfait état et bien emballé. Il est absolument

nécessaire que l'utilisateur suive strictement les instructions et les avertissements de sécurité se trouvant dans ce manuel. Tout dommage dû à une mauvaise manipulation n'est pas garanti. Le revendeur n'accepte aucune responsabilité pour tous les défauts et problèmes dus au non-respect de ce manuel.

 Conservez ce manuel dans un endroit sûr pour toute consultation future. Si vous vendez l'appareil,

assurez-vous de joindre ce manuel.

 Pour protéger l'environnement, essayer de recycler autant que possible les matériaux d'emballage.

Vérifiez le contenu :

Vérifiez que le carton contient les éléments suivants :

 Amplificateur de puissance  Instructions d'utilisation  Câble d'alimentation secteur.

INSTRUCTIONS DE SÉCURITÉ :

JB SYSTEMS® 7/34 AMP 150.4

FRANÇAIS GUIDE D'UTILISATION

Le symbole du point d'exclamation dans un triangle équilatéral sert à avertir l'utilisateur que d'importants conseils d'utilisation et de maintenance sont fournis dans la documentation accompagnant l'appareil.

Ce symbole signifie : pour usage intérieur uniquement

Ce symbole signifie : Lisez les instructions

 Pour éviter tout incendie ou électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité.  Pour éviter une formation de condensation interne, laissez l'appareil s'adapter à la température ambiante

quand vous le mettez dans une pièce chaude après le transport. La condensation empêche parfois l'appareil de fonctionner à plein rendement ou peut même causer des dommages.

 Cet appareil est destiné à un usage intérieur seulement.  Ne placez pas d'objets métalliques et ne renversez pas de liquides à l'intérieur de l'appareil. Aucun objet

rempli de liquide, tel que des vases, ne doit être placé au-dessus de l'appareil. Un choc électrique ou un dysfonctionnement peut en résulter. Si un corps étranger pénètre dans l'appareil, débranchez immédiatement le cordon d'alimentation de la prise secteur.

 Aucune source de flamme nue, telle que des bougies allumées, ne doit être placée au-dessus de

l'appareil.

 Ne couvrez pas les ouvertures de ventilation, cela pourrait entraîner une surchauffe.  Évitez une utilisation dans des environnements poussiéreux et nettoyez l'appareil régulièrement.  Gardez l'appareil loin de la portée des enfants.  Les personnes inexpérimentées ne doivent pas utiliser cet appareil.  La température ambiante de fonctionnement maximale est de 40°C. N'utilisez pas cet appareil à des

températures ambiantes plus élevées.

 Il faut laisser au moins 3cm autour de l'appareil pour assurer une aération suffisante.  Débranchez toujours l'appareil lorsqu'il ne va pas être utilisé pendant une longue période et avant chaque

entretien.

 L'installation électrique doit être effectuée par du personnel qualifié, conformément à la réglementation en

matière de sécurité électrique et mécanique dans votre pays.

 Vérifiez que votre tension n'est pas supérieure à celle indiquée sur le panneau arrière de l'appareil.  La prise d'entrée doit rester accessible pour le débranchement du secteur.  Le cordon d'alimentation doit toujours être en parfait état. Éteignez immédiatement l'appareil dès que le

cordon d'alimentation est écrasé ou endommagé. Il doit être remplacé par le fabricant, son agent de service ou une personne de même qualification afin d'éviter tout danger.

 Ne laissez jamais le cordon d'alimentation entrer en contact avec d'autres câbles !  Même lorsque l'interrupteur d'alimentation est positionné sur OFF, l'appareil n'est pas complètement

débranché du secteur !

 Cet appareil doit être mis à la terre pour être conforme à la réglementation en matière de sécurité.  Afin d'éviter un choc électrique, n'ouvrez aucun panneau. Aucune pièce interne n'est remplaçable par

l'utilisateur à part le fusible secteur.

 Ne réparez jamais un fusible et ne court-circuitez jamais le porte-fusible. Remplacez toujours un fusible

endommagé par un fusible du même type ayant les mêmes spécifications électriques !

 En cas de sérieux problèmes de fonctionnement, cessez d'utiliser l'appareil et contactez immédiatement

votre revendeur.

 Utilisez l'emballage d'origine pour transporter l'appareil.  Pour des raisons de sécurité, il est interdit d'apporter des modifications non autorisées à l'appareil.

DIRECTIVES D'INSTALLATION :

 Installez l'appareil dans un endroit bien aéré non exposé à des températures et taux d'humidité élevés.  En plaçant et en utilisant l'appareil pendant de longues périodes à proximité de sources générant de la

chaleur telles que amplificateurs, projecteurs, etc. l'appareil risque d'être endommagé et ses performances dégradées.

 L'appareil peut être monté dans des racks 19 pouces. Fixez l'appareil à l’aide des 4 trous de vis du

panneau avant. Veillez à utiliser des vis appropriées. (Vis non fournies) Veillez à éviter les chocs et les vibrations pendant le transport.

 Lorsqu'il est installé dans une cabine de prise de son ou mallette de transport, assurez-vous d'avoir une

bonne ventilation pour améliorer l'évacuation de la chaleur de l'unité.

JB SYSTEMS® 8/34 AMP 150.4

FRANÇAIS GUIDE D'UTILISATION

 Pour éviter une formation de condensation interne, laissez l'appareil s'adapter à la température ambiante

quand vous le mettez dans une pièce chaude après le transport. Une formation de condensation peut parfois empêcher l'appareil de fonctionner à plein rendement.

NETTOYAGE DE L'APPAREIL : Nettoyez en essuyant avec un chiffon légèrement imbibé d'eau. Évitez que l'eau ne pénètre à l'intérieur de l'appareil. N'utilisez pas de liquides volatils tels que benzène ou diluant qui endommagent l'appareil. Libérez régulièrement les orifices d'aération avec un aspirateur. La capacité de refroidissement des dissipateurs de l'amplificateur en sera améliorée et vous éviterez ainsi les surchauffes.

CONNEXIONS

Assurez-vous d'éteindre l'unité avant d'effectuer tout câblage. Utilisez des câbles de signal de bonne qualité pour garantir une excellente qualité audio. Par exemple, utilisez des câbles JB avec le numéro de commande suivant : 7-0061 (XLR/XLR L=1 m) ou 7-0063 (XLR/XLR L=5 m). Pour les enceintes, nous vous conseillons d'utiliser des sorties compatibles Speakon®. Des câbles convenables sont, par exemple, sous le numéro de commande JB : 2-0505 (L=5 m) ou 2-0510 (L=10 m).

FONCTIONS (FACE AVANT)

Cet amplificateur possède 2 blocs d'amplification interne totalement indépendants : le bloc d'amplification 1 alimente les voies 1+2, le bloc d'amplification 2 alimente les voies 3+4. Les blocs d'amplification peuvent être utilisés dans différent mode de fonctionnement (stéréo, parallèle ou pont) vous offrant ainsi une plus grande souplesse. Consultez le chapitre « COMMENT PROCÉDER » pour plus d'informations.

1. TÉMOIN D'ALIMENTATION : Ce témoin lumineux blanc s'allume à la mise sous tension de

l'amplificateur à l'aide du commutateur (2).

2. COMMUTATEUR SECTEUR : Pour mettre sous tension ou hors tension l'amplificateur. Quelques

secondes après la mise sous tension, l'amplificateur est opérationnel.

3. COMMANDE DE GAIN VOIE 1 : Pour régler la sensibilité d'entrée de la voie 1 de l'amplificateur. Utilisez

cette entrée quand l'amplificateur 1 est en mode parallèle ou pont.

4. COMMANDE DE GAIN VOIE 2 : Pour régler la sensibilité d'entrée de la voie 2 de l'amplificateur. Cette

entrée n'est pas utilisée quand l'amplificateur 1 est en mode parallèle ou pont.

5. COMMANDE DE GAIN VOIE 3 : Pour régler la sensibilité d'entrée de la voie 3 de l'amplificateur. Utilisez

cette entrée quand l'amplificateur 2 est en mode parallèle ou pont.

6. COMMANDE DE GAIN VOIE 4 : Pour régler la sensibilité d'entrée de la voie 4 de l'amplificateur. Cette

entrée n'est pas utilisée quand l'amplificateur 2 est en mode parallèle ou pont.

7. TÉMOINS DE SIGNAL : Ces témoins indiquent qu'un signal musical est présent aux entrées.

8. TÉMOINS D'ÉCRÊTAGE : Ils s'allument avant que le signal de sortie de l'amplificateur ne soit au

maximum et sans distorsion. Ils indiquent que le limiteur interne se met en fonction. Les témoins

d'écrêtage s'allument éventuellement brièvement de temps en temps mais ne s'allument pas

complètement pour une longue durée. Si c'est le cas, vous devez abaisser le niveau de sortie !

9. TÉMOIN DE PROTECTION AUDIO : Il est allumé quand les enceintes ne sont pas connectées à

l'amplificateur. Cela se produit dans les cas suivants :

 Pendant les premières secondes, à la mise sous tension de l'amplificateur.  Quand la température de l'étage de puissance devient excessive.  En cas de problème technique : Protection contre une surchauffe, un court-circuit, un courant de

fuite continu, ...

 À la mise hors tension de l'amplificateur, le « témoin de protection » s'allume brièvement.

JB SYSTEMS® 9/34 AMP 150.4

FRANÇAIS GUIDE D'UTILISATION

FONCTIONS (panneau arrière)

10. Commutateur de MODE DE FONCTIONNEMENT : Pour définir le mode de fonctionnement du bloc

d'amplification 1 (VOIE 1+2) :

 STÉRÉO : Le mode de fonctionnement le plus commun, les VOIES 1+2 alimentent leurs sorties

correspondantes.

 PARALLÈLE : Seul le signal mono de la voie 1 d'entrée (11) est utilisé pour alimenter les deux

sorties de VOIES 1+2

 PONT : Pour obtenir plus de puissance. Seul le signal mono de la voie 1 d'entrée (11) est utilisé

pour alimenter la sortie de « pont » combinée. Seules les enceintes avec une impédance >8 ohms sont acceptées.

11. Entrée XLR VOIE 1 : Vous pouvez connecter un signal symétrique ou non symétrique, les prises XLR et

de 6,35 mm (¼”) peuvent être utilisées pour cela.

12. Entrée XLR VOIE 2 : Vous pouvez connecter un signal symétrique ou non symétrique, les prises XLR et

de 6,35 mm (¼”) peuvent être utilisées pour cela. Utilisée uniquement alors que l'amplificateur 1 est en

mode stéréo (10).

13. BORNIER de sortie VOIE 1 : Utilisez cette sortie quand le câble de l'enceinte ne possède pas de

connecteur Speakon®.

14. BORNIER de sortie VOIE 2 : Utilisez cette sortie quand le câble de l'enceinte ne possède pas de

connecteur Speakon®.

15. Sortie SPEAKON VOIES 1+2 : Cette sortie Speakon® est un connecteur combiné pour la VOIE 1 et la

VOIE 2.

 VOIE 1 : 1+ = fil positif (rouge), 1- = fil négatif (noir)  VOIE 2 : 2+ = fil positif (rouge), 2- = fil négatif (noir)  PONT : 1+ = fil positif (rouge), 2- = fil négatif (noir)

16. Commutateur de MODE DE FONCTIONNEMENT : Pour définir le mode de fonctionnement de

l'amplificateur 1 (VOIE 3+4) :

 STÉRÉO : Le mode de fonctionnement le plus commun, les VOIES 3+4 alimentent leurs sorties

correspondantes.

 PARALLÈLE : Seul le signal mono de la voie 3 d'entrée (17) est utilisé pour alimenter les deux

sorties de VOIES 3+4

 PONT : Pour obtenir plus de puissance. Seul le signal mono de la voie 3 d'entrée (17) est utilisé

pour alimenter la sortie de « pont » combinée. Seules les enceintes avec une impédance >8 ohms sont acceptées.

17. Entrée XLR VOIE 3 : Vous pouvez connecter un signal symétrique ou non symétrique, les prises XLR et

de 6,35 mm (¼”) peuvent être utilisées pour cela.

18. Entrée XLR VOIE 4 : Vous pouvez connecter un signal symétrique ou non symétrique pour cela les

prises XLR et de 6,35 mm (¼”) peuvent être utilisées. Utilisée seulement lorsque l'amplificateur 2 est en

mode stéréo (16).

19. BORNIER de sortie VOIE 3 : Utilisez cette sortie quand le câble de l'enceinte ne possède pas de

connecteur Speakon®.

20. BORNIER de sortie VOIE 4 : Utilisez cette sortie quand le câble de l'enceinte ne possède pas de

connecteur Speakon®.

21. Sortie SPEAKON VOIES 3+4 : Cette sortie Speakon® est un connecteur combiné pour la VOIE 3 et la

VOIE 4.

 VOIE 3 : 1+ = fil positif (rouge), 1- = fil négatif (noir)  VOIE 4 : 2+ = fil positif (rouge), 2- = fil négatif (noir)  PONT : 1+ = fil positif (rouge), 2- = fil négatif (noir)

22. Alimentation d'entrée : Utilisez le câble d'alimentation fourni pour brancher l'amplificateur à

l'alimentation secteur. Ce connecteur dispose aussi d'un fusible en verre de 20 mm. Remplacez toujours

un fusible grillé par un fusible avec les mêmes caractéristiques. (Les caractéristiques du fusible sont

indiquées sur le panneau arrière, près du connecteur d'entrée d'alimentation.

JB SYSTEMS® 10/34 AMP 150.4

+ 28 hidden pages
