SERIE STUDIO 1 DE JBL®
altavoces
Manual Del usuario
Page 2
47
GRACIAS POR ELEGIR ESTE PRODUCTO DE JBL®
Durante más de 60 años, los ingenieros de JBL® han participado en todos los aspectos de la música y la grabación y
reproducción de películas: desde actuaciones en vivo hasta grabaciones de actuaciones sobre la marcha, así como en su
casa, automóvil u oficina.
Estamos seguros de que el sistema JBL que usted ha elegido le proporcionará todas las notas de disfrute que usted espera,
y que cuando esté pensando en adquirir otro equipo audio para su casa, automóvil u oficina, usted vuelva a elegir los
productos de JBL.
Por favor tome un momento para registrar su nuevo producto en nuestro sitio web = www.jbl.com. El registro nos permite
mantenerle al tanto de nuestros últimos avances y nos ayuda a comprender a nuestros clientes y a crear productos que
satisfagan sus necesidades.

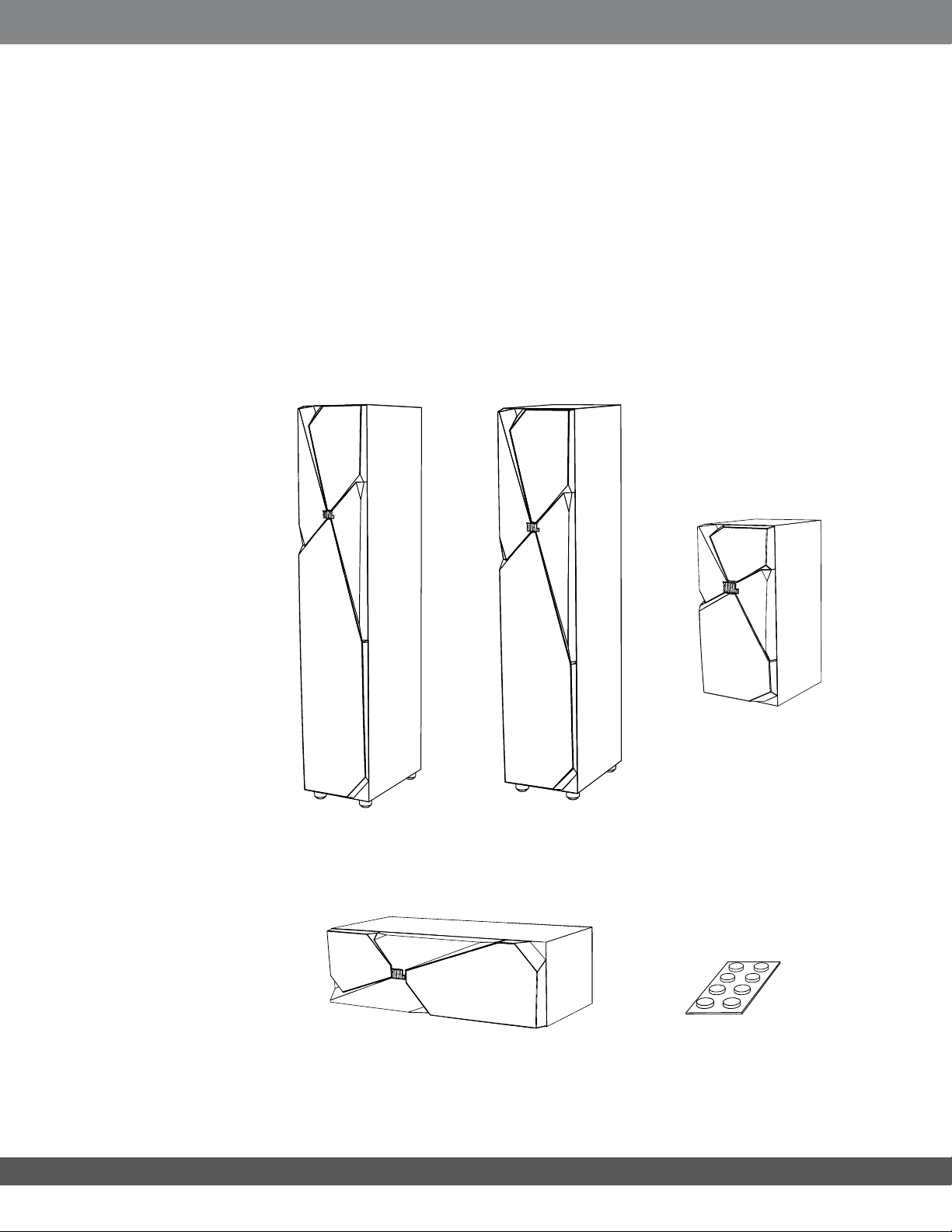

ARTÍCULOS INCLUIDOS
Cada caja contiene uno o dos altavoces, dependiendo del modelo, como se indica debajo
Studio 190
Un altavoz Studio 190
Studio 180
Un altavoz Studio 180
Studio 130
Dos altavoces Studio 130
www.jbl.com
Un altavoz
Studio 120c
46
Tarjeta con patas de goma
adhesiva (Studio 130- dos tarjetas,
Studio 120c - sólo una tarjeta)
Page 3

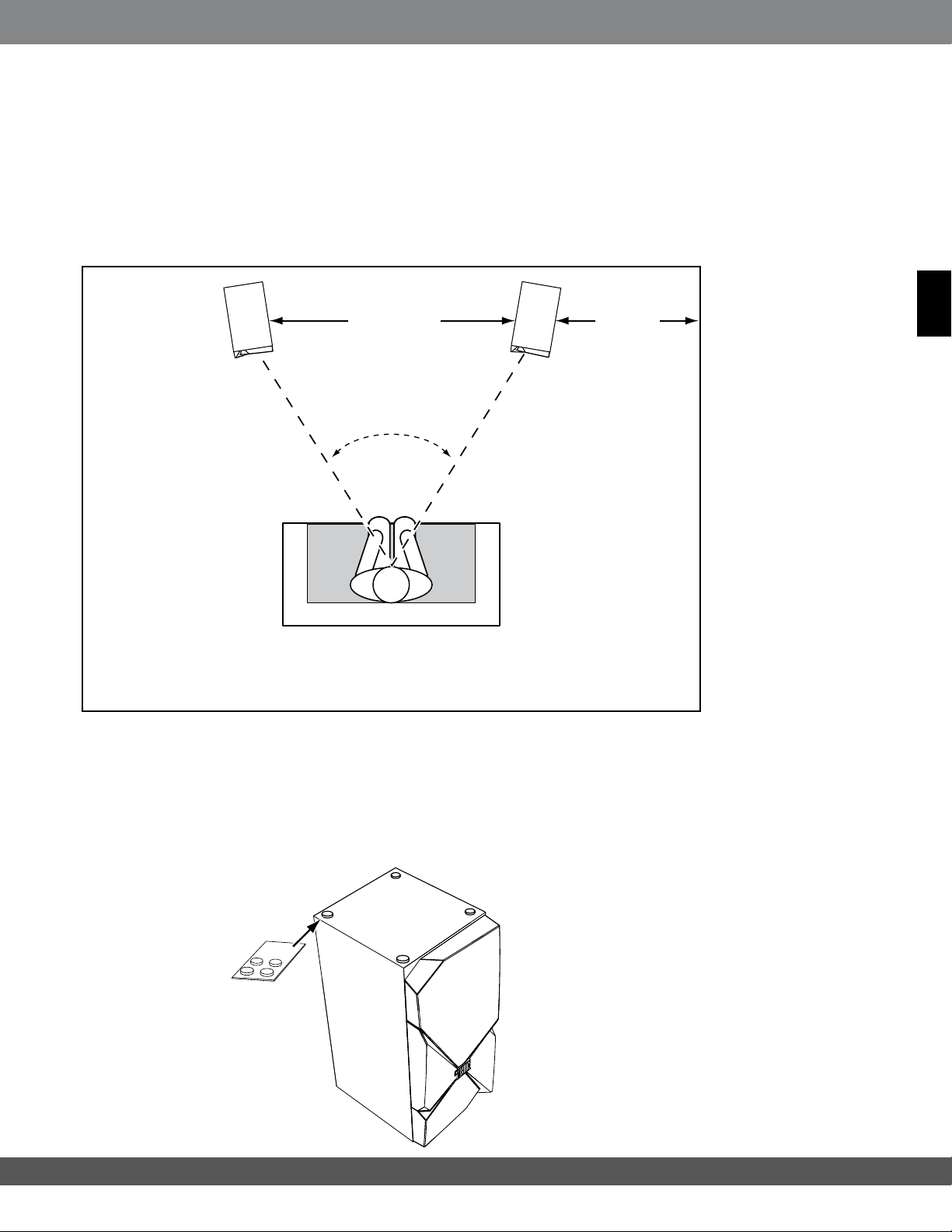

COLOCACIÓN
STUDIO 190/STUDIO 180/STUDIO 130 CANAL IZQUIERDO Y DERECHO
Para obtener los mejores resultados, coloque los altavoces de 1.8 m a 3 m de distancia. El posicionamiento de los altavoces
hacia el ángulo de escucha puede mejorar la imagen estéreo. Los altavoces estéreo producirán el escenario de sonido más
preciso cuando el ángulo entre el oyente y los altavoces sea de entre 40 y 60 grados.
1.8m – 3m
40° – 60°
En general, la salida de bajos aumentará a medida que el altavoz se acerque a una pared o a una esquina.
>51cm
EspañoL
Para un mejor rendimiento, le recomendamos que coloque los altavoces a al menos 51 cm de distancia de las paredes
laterales.
Coloque sus altavoces Studio 130 de estantería de manera que los tweeters (sonido en gama media) estén
•
aproximadamente al nivel del oído. Pele los pies de goma adhesiva de la tarjeta y aplíquelas a la parte inferior de los
altavoces.
Pies de goma
47
www.jbl.com
Page 4
49

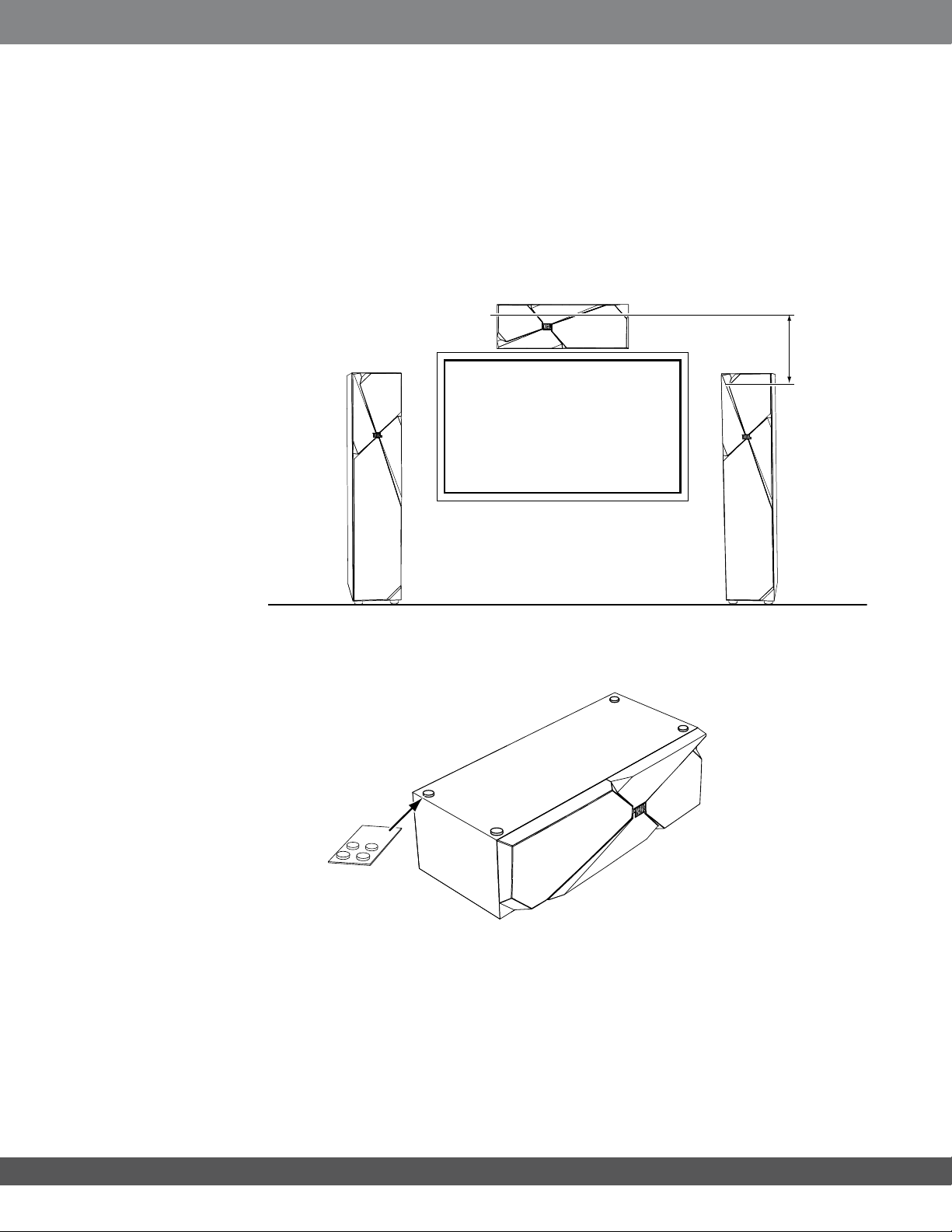

STUDIO 120c
Usted debe colocar el altavoz central directamente encima o debajo del centro de la pantalla del televisor. El centro del
altavoz no debe encontrarse a más de de 61 cm por encima o por debajo de los tweeters de los altavoces frontal izquierdo
y frontal derecho. Si su televisor es lo suficientemente profundo, puede colocar el altavoz central encima del televisor, con
el borde frontal de altavoz nivelado respecto al borde frontal del televisor.
Altavoz central
Studio 120c
0 - 61 cm
Televisor
Altavoz frontal derecho
Studio 190/180/130
Pelar los pies de goma adhesiva de la tarjeta y aplicarlas a la parte inferior del altavoz.
•
Pies de goma
Altavoz frontal izquierdo
Studio 190/180/130
www.jbl.com
48
Page 5

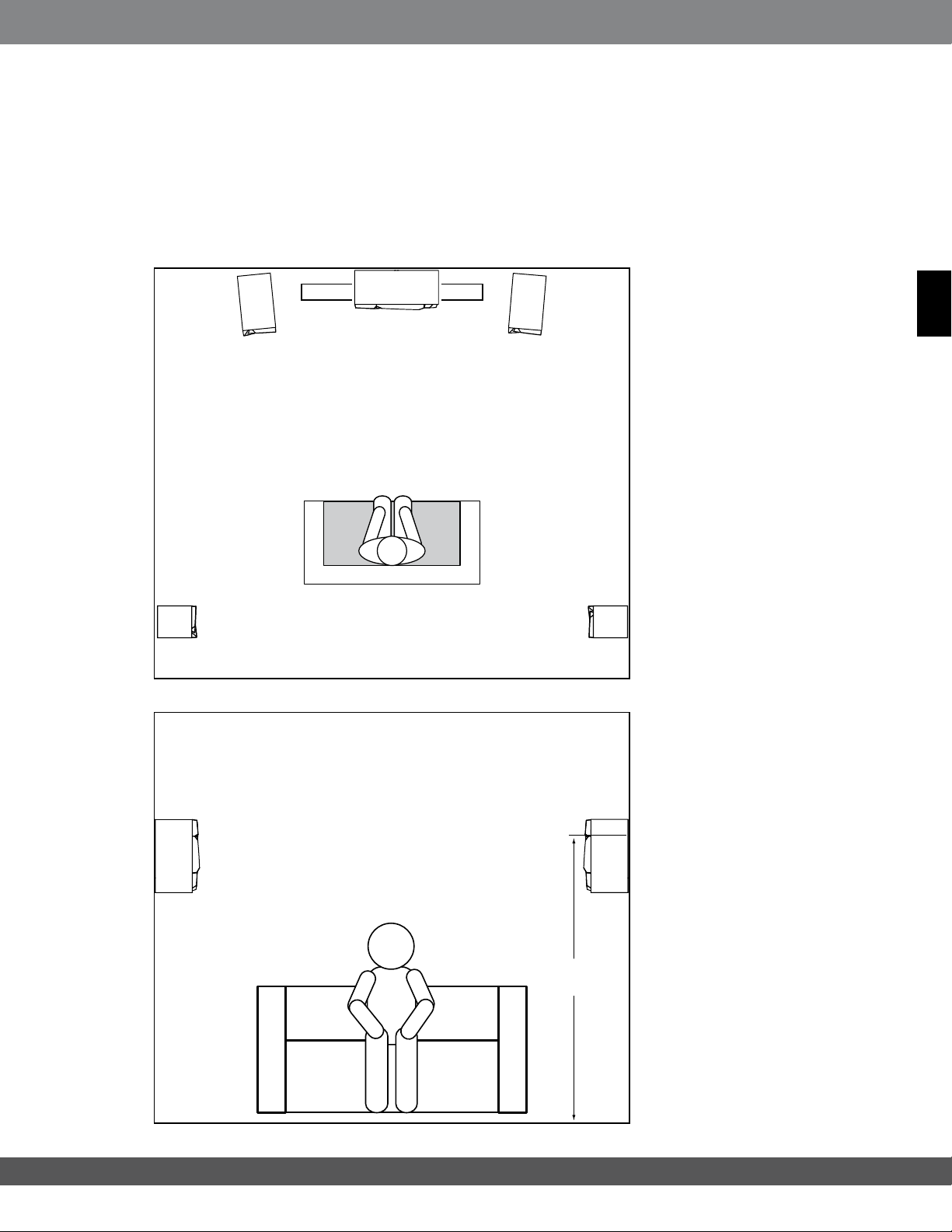

STUDIO 130 CANALES ENVOLVENTES SISTEMA DE CANALES 5.1
Cuando utilice los altavoces Studio 130 como altavoces de canales envolventes en un sistema de canales 5.1, colóquelos
ligeramente detrás de la posición de escucha, uno frente al otro. Idealmente, deben situarse entre 1,5 m y 1,8 m por
encima del suelo. Una ubicación alternativa sería la de una pared posterior a la posición de escucha, mirando hacia
adelante. Los altavoces de sonido envolvente no deben llamar la atención sobre sí mismos mientras estén funcionando.
Experimente con su colocación hasta que escuche un sonido ambiente y difuso que acompañe a los sonidos que usted
oiga salir de los altavoces frontal izquierdo, frontal derecho y central.
Altavoz frontal
izquierdo
Studio 190
/180/130
Altavoz lateral
envolvente izquierdo
Studio 130
Televisor
Altavoz central
Studio 120c
Altavoz frontal
derecho
Studio 190
/180/130
Altavoz lateral
envolvente derecho
Studio 130
EspañoL
Altavoz envolvente
derecho
49
Altavoz envolvente
izquierdo
1,5 m - 1,8 m
www.jbl.com
Page 6
51

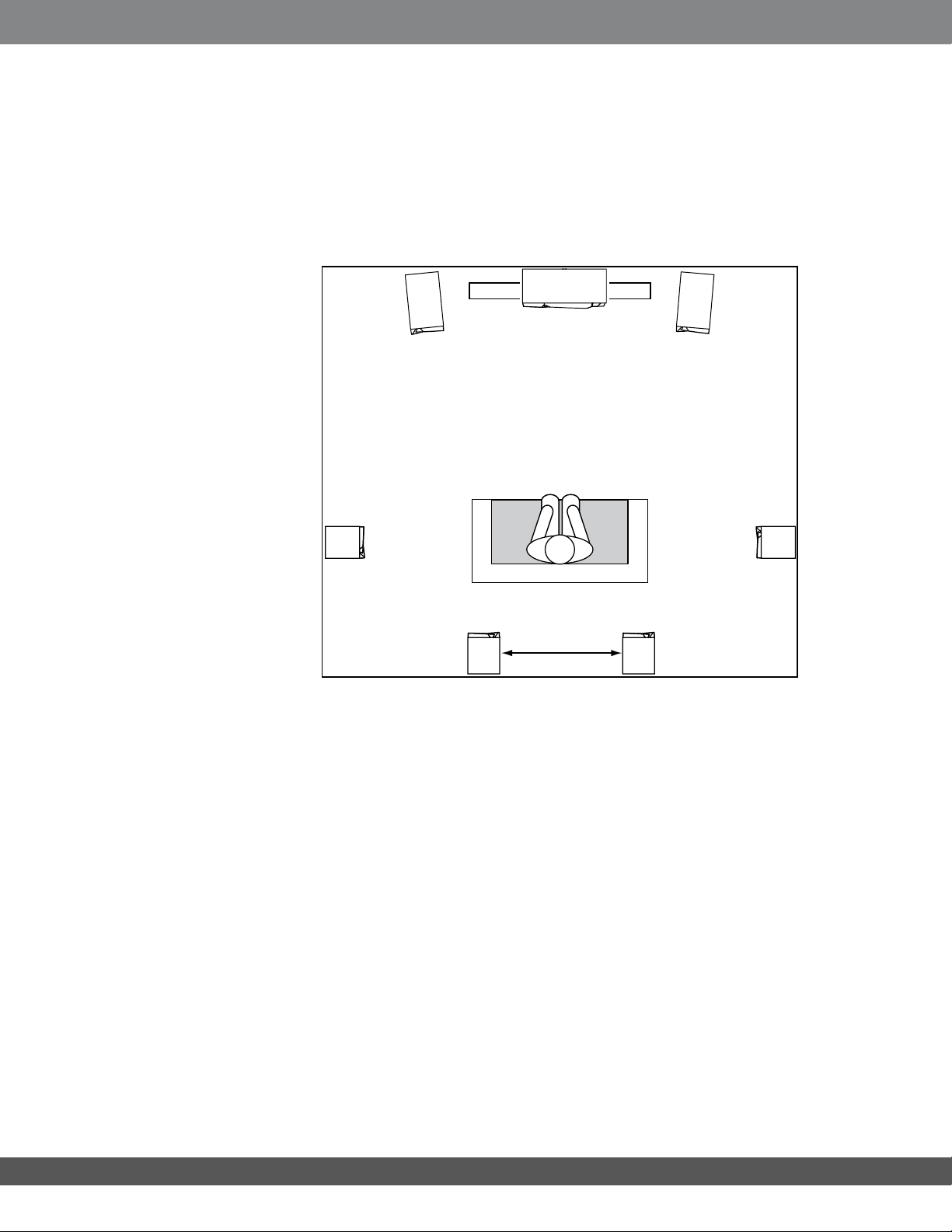

STUDIO 130 CANALES ENVOLVENTES SISTEMA DE CANALES 7.1
Cuando utilice los altavoces Studio 130 como altavoces de canales envolventes en un sistema de canales 7.1, coloque los
altavoces envolventes laterales directamente a los laterales de la posición de escucha, por lo menos de 1,5 m a 1,8 m por
encima del suelo. Coloque los altavoces envolventes posteriores en la pared posterior a la posición de escucha, también
por lo menos de 1,5 m a 1,8 m por encima del suelo y de 0,9 m a 1,8 m de distancia.
Altavoz frontal
izquierdo
Studio 190/
18 0/13 0
Altavoz lateral
envolvente
izquierdo
Studio 130
Altavoz envolvente
posterior izquierdo
Studio 130
Televisor
De 0,9 m a 1,8 m de
Altavoz central
Studio 120c
distancia
Altavoz frontal
derecho
Studio 190/
18 0/13 0
Altavoz lateral
envolvente
derecho
Studio 130
Altavoz envolvente
posterior derecho
Studio 130
www.jbl.com
50
Page 7
²
²
CONEXIONES
PRECAUCIÓN: Asegúrese de que todos los componentes del sistema eléctrico estén apagados (y de
preferencia desconectados de las tomas de corriente alterna) antes de realizar cualquier conexión.
Altavoces y amplificadores disponen de sus correspondientes terminales de conexión positivos y negativos ("+" y "–").
Todos los altavoces de la serie Studio 1 disponen de terminales de conexión que marcan "+" y "–" en la copa de montaje de
terminales. Además, los terminales "+" cuentan con marcas de color rojo, mientras que los terminales "–" tienen marcas de
color negro.
Para garantizar la correcta polaridad, conecte cada terminal "+" en la parte posterior del amplificador o receptor a los
respectivos terminales "+" (rojos) de cada altavoz. Conecte los terminales "–" de manera similar. No invierta la polaridad
(es decir, "+" con "–" ó "–" con "+") al hacer las conexiones. Si lo hace, se producirán imágenes estéreo pobres y de bajos
disminuidos.
IMPORTANTE: asegúrese de que los cables o conectores (+) y (-) no se toquen entre sí ni que toquen el otro
terminal. Tocar los cables puede provocar un cortocircuito que puede dañar su receptor o amplicador.

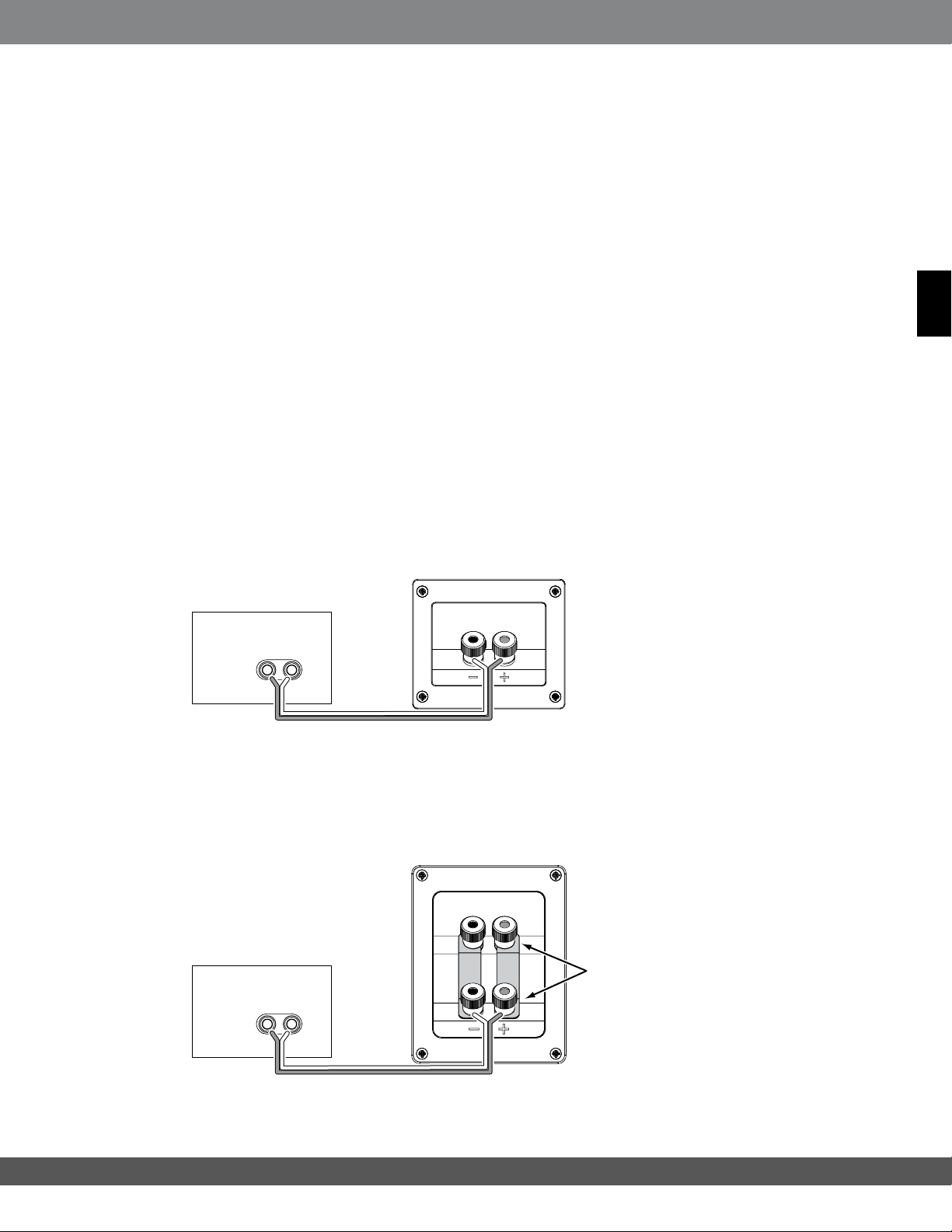

CONEXIÓN UNI-CABLE BÁSICA
Conecte el amplificador a cada altavoz como se muestra en la ilustración de abajo.
Para altavoces Studio 190 y Studio 180, usted puede usar cualquier conjunto de terminales del panel de conectores.
IMPORTANTE: no retire los puentes de metal de entre los dos conjuntos de terminales al conectar los cables
de altavoz.
Studio 130, Studio 120c
EspañoL
Receptor o amplificador
(se muestra un canal)
Studio 190, Studio 180
Receptor o amplificador
(se muestra un canal)
Panel conector
de altavoces
Panel conector
de altavoces
Use cualquier conjunto de
la serie de terminales
No quite las tiras de los
puentes
51
www.jbl.com
Page 8
53

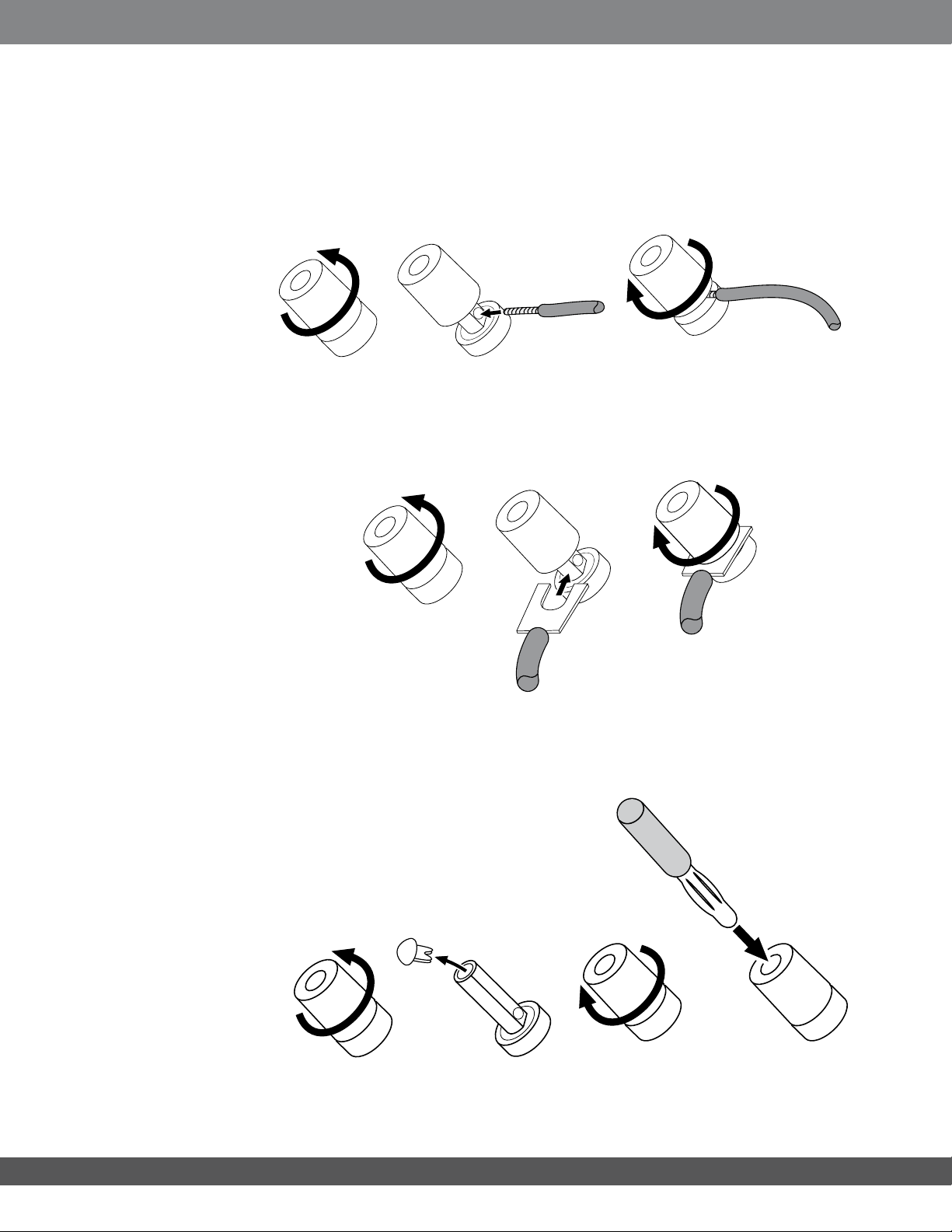

Los terminales de altavoces chapados en oro de los altavoces de la serie Studio 1 pueden aceptar una variedad de tipos de
conectores de cable: cable pelados o de pines, conectores de horquilla y los conectores de banana.
USO DE CONECTORES PELADOS O PINES:
1.
USO DE CONECTORES DE HORQUILLA:
2. 3.
1.
2. 3.
www.jbl.com
USO DE CONECTORES BANANA:
1. 2. 3. 4.
52
Page 9

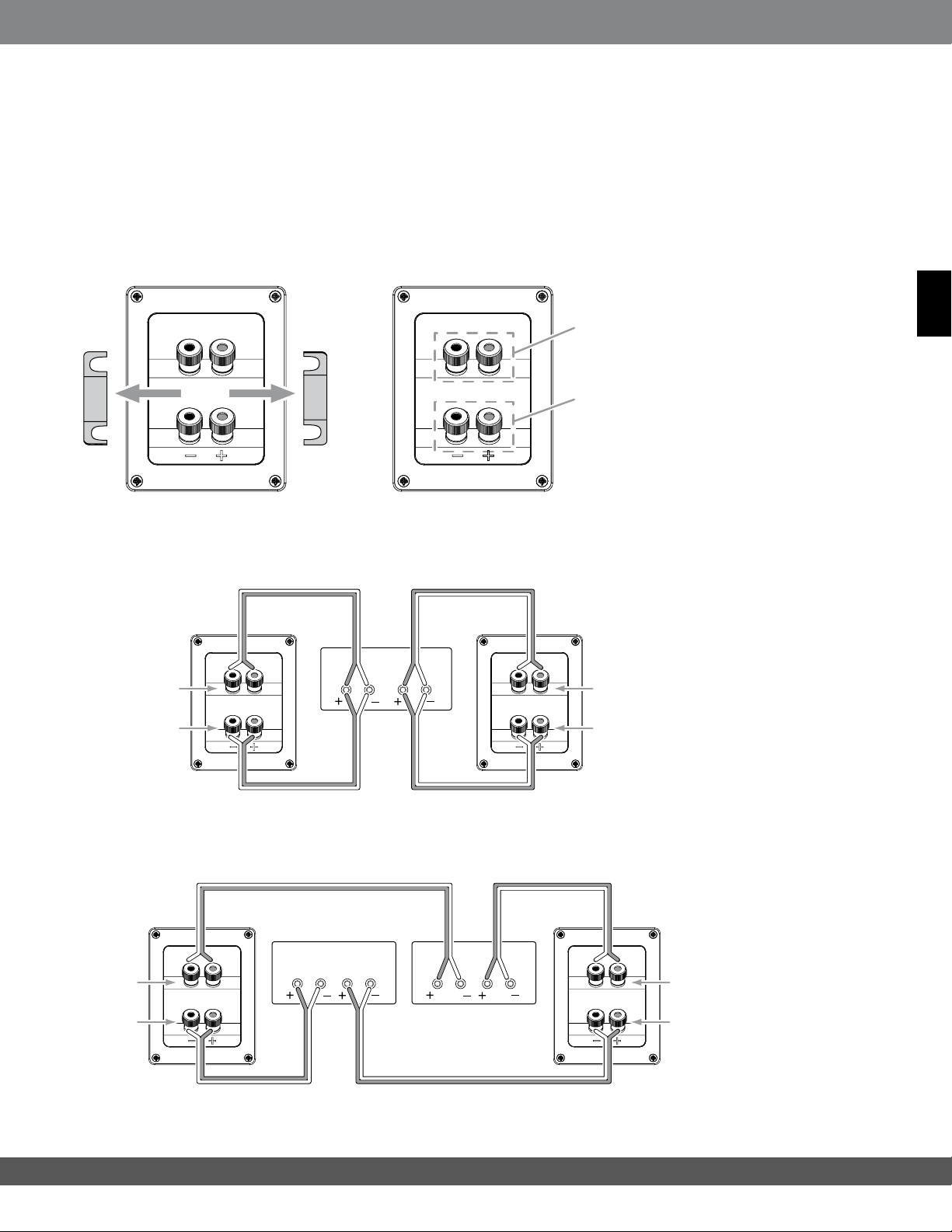

CONEXIÓN BICABLE STUDIO 190/STUDIO 180
Los ensamblajes de conexión para Studio 190 y Studio 180 tienen dos conjuntos de terminales de entrada que están
conectados por barras de metal de puente. El conjunto superior de terminales es para el rango medio / tweeter, y el
conjunto inferior de terminales es para el woofer (s). Este arreglo le permite bicablear los altavoces con un amplificador
estéreo único o el uso de dos amplificadores estéreo. El bi-cableado puede ofrecer ventajas acústicas y una mayor
flexibilidad en el amplificador de potencia de selección sobre una conexión uni-cable convencional.
Antes de bi-cablear los altavoces, quitar las barras de puente.
Quite los puentes
BICABLEADO CON UN AMPLIFICADOR
Altavoz
izquierdo
Conexión Tweeter /De
gama media
Conexión Woofer
Canal
Izquierdo
Amplifi-
cador
Canal
Dere-
cho.
Terminales Tweeter/De
Gama Media
Terminales Woofer
Altavoz
derecho
EspañoL
Conexión Tweeter /De
gama media
Conexión Woofer
BICABLEADO CON DOS AMPLIFICADORES
Altavoz
izquierdo
Altavoz
derecho
Amplificador 1
Canal
Canal
Izquierdo
Canal
Dere-
cho.
Conexión Tweeter /De
Canal
Izquierdo
Derecho.
gama media
Conexión Woofer
Amplificador 2
Para obtener más información acerca de los diversos cables de altavoz y sus opciones de conexión, póngase en contacto
con su distribuidor local de JBL
53
Conexión Tweeter /De
gama media
Conexión Woofer
www.jbl.com
Page 10
55
EL CUIDADO DE LOS ALTAVOCES
Limpie la caja con un paño seco y limpio para eliminar el polvo. Los paños húmedos pueden opacar el acabado del
•
mueble. No utilice líquidos volátiles como benceno, disolvente de pintura o alcohol en el mueble.
No rocíe insecticida cerca del mueble.
•
Para quitar el polvo de la tela de rejilla, use una aspiradora de succión baja.
•
No lave las rejillas en agua, ya que puede desaparecer el color o éste puede desnivelarse.
•
Si la superficie •de los conos woofer (graves) y de gama media se llenan de polvo, usted puede cepillarlos
cuidadosamente y limpiarlos con un pincel de caligrafía seco y suave o con una simple brochita. No utilice un paño
húmedo.
NUNCA toque nada en la cúpula del tweeter.
•
www.jbl.com
54
Page 11
ESPECIFICACIONES
ALTAVOZ DE SUELO STUDIO 190
Tipo de altavoz: Tres vías de doble woofer, para colocación sobre suelo
Transductor de baja frecuencia: Dos conos PolyPlas™ de 6-1/2 "(165mm) con blindaje magnético
Transductor de gama media: Cono PolyPlas™ de 4 "(100mm) con blindaje magnético
Transductor de alta frecuencia:
Capacidad de potencia: 100 vatios (continuos), 400 vatios (pico)
Respuesta en Frecuencia: 40Hz - 22kHz
Impedancia nominal: 8 ohmios
Sensibilidad (2,83V/1m): 90dB
Frecuencias de cruce: 800Hz, 3,2kHz, 6 dB / octava
Tipo de caja: Portada, con subcierre de gama media
Tipo de conector: Postes vinculantes dorados de tipo dual (soporta bi-cableado)
Dimensiones (Al x An xPr) 1121mm x 200mm x 375mm
Peso: 22 ,1kg
ALTAVOZ DE SUELO STUDIO 180
Tipo de altavoz: De tres vías para colocación sobre suelo
Cúpula ligera CMMD® de 1”, con blindaje magnético, en una guía de
onda Bi-Radial ® con directividad constante
EspañoL
Transductor de baja frecuencia: Cono PolyPlas™ de 6-1/2 "(165mm) con blindaje magnético
Transductor de gama media: Cono PolyPlas™ de 4 "(100mm) con blindaje magnético
Transductor de alta frecuencia:
Capacidad de potencia: 90 vatios (continuos), 360 vatios (pico)
Respuesta en Frecuencia: 45Hz - 22kHz
Impedancia nominal: 8 ohmios
Sensibilidad (2,83V/1m): 89dB
Frecuencias de cruce: 1,1kHz, 2,5kHz, 6 dB / octava
Tipo de caja: Portada, con subcierre de gama media
Tipo de conector: Postes vinculantes dorados de tipo dual (soporta bi-cableado)
Dimensiones (Al x An xPr) 1016mm x 200mm x 333mm
Peso: 17,5 kg
Cúpula ligera CMMD® de 1”, con blindaje magnético, en una guía de
onda Bi-Radial ® con directividad constante
55
www.jbl.com
Page 12
57
ALTAVOZ DE ESTANTERÍA STUDIO 130
Tipo de altavoz: De dos vías, para estantería
Transductor de baja frecuencia: Cono PolyPlas™ de 4 "(100mm) con blindaje magnético
Transductor de alta frecuencia:
Cúpula ligera CMMD® de 1”, con blindaje magnético, en una guía de
onda Bi-Radial ® con directividad constante
Capacidad de potencia: 60 vatios (continuos); 240 vatios (pico)
Respuesta en Frecuencia: 60Hz - 22kHz
Impedancia nominal: 8 ohmios
Sensibilidad (2,83V/1m): 87 dB
Frecuencias de cruce: 3 kHz, 12 dB / octava
Tipo de caja: Portada
Tipo de conector: Postes vinculantes dorados
Dimensiones (Al x An xPr) 349mm x 165mm x 210mm
Peso: 4,9kg
STUDIO 120c ALTAVOZ DE CANAL CENTRAL
Tipo de altavoz: Canal central dual de 2 vías y media
Transductor de baja frecuencia: Dos conos PolyPlas™ de 4 "(100mm) con blindaje magnético
Transductor de alta frecuencia:
Cúpula ligera CMMD® de 1”, con blindaje magnético, en una guía de
onda Bi-Radial ® con directividad constante
Capacidad de potencia: 60 vatios (continuos); 240 vatios (pico)
Respuesta en Frecuencia: 60Hz - 22kHz
Impedancia nominal: 8 ohmios
Sensibilidad (2,83V/1m): 90dB
Cruce de frecuencias: 900Hz, 12 dB / octava; 1,8kHz, 24dB/octava
Tipo de caja: Portada
Tipo de conector: Postes vinculantes dorados
Dimensiones (Al x An xPr) 165mm x 533mm x 251mm
Peso: 8,4kg
www.jbl.com
56
Page 13
EspañoL
Harman Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA www.jbl.com
©
2010 Harman International Industries, Incorporated. Reservados todos los derechos.
Las funciones, las especificaciones y el formato están sujetos a cambios sin previo aviso.
JBL, Bi-Radial e CMMD son marcas comerciales de Harman International Industries, Incorporated, registradas en los Estados
Unidos y otros países.
PolyPlas es una marca de Harman International Industries, Incorporated.
Part. núm.: 950-0308-001
