Page 1

Stream Talk

QUICK START GUIDE

Page 2

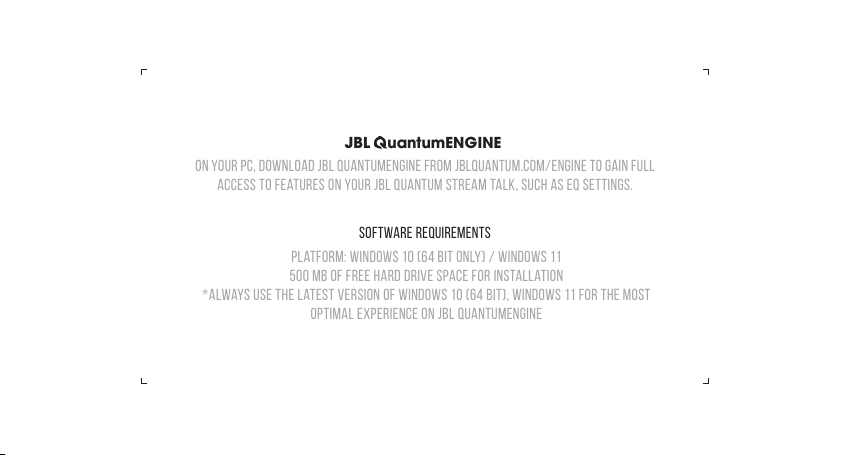

Software requirements

ON YOUR PC, download JBL QuantumENGINE from JBLquantum.com/engine to gain full

access to features on your JBL Quantum Stream Talk, such as EQ settings.

Platform: Windows 10 (64 bit only) / Windows 11

500 MB of free hard drive space for installation

*Always use the latest version of Windows 10 (64 bit), Windows 11 for the most

optimal experience on JBL QuantumENGINE

JBL QuantumENGINE

Page 3

001 WHAT'S IN THE BOX

QSG | WARRANTY CARD |

WARNING CARD

JBL Quantum Stream Talk microphone

USB power cable

Page 4

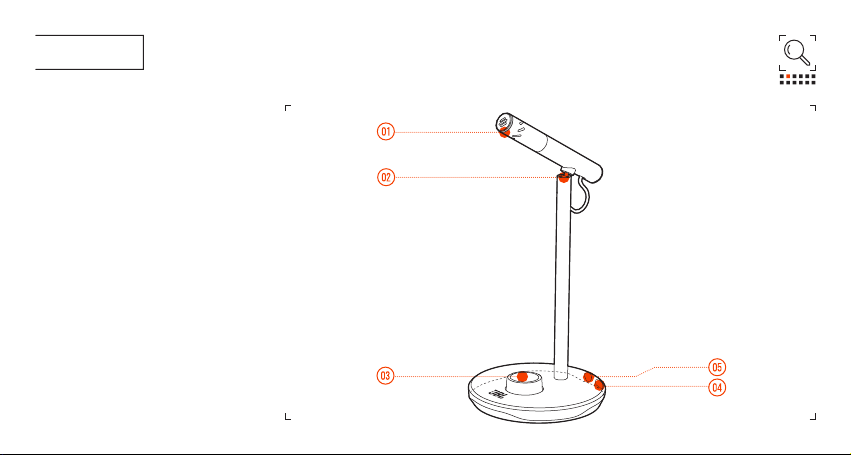

002 OVERVIEW

01 Ring LED (Mute/Unmute/Volume

Indicator)

02 Rotary Joint 03 VOLUME KNOB (MIC MUTE/UNMUTE +

HEADPHONE/MIC VOLUME)

04 USB-C Port 05 3.5mm Headset Port

Page 5

not work with all models of said devices.

003 Connection

2.5 mm

headset

3.5 mm

* 3.5 mm to 2.5 mm or 3.5 mm cable is not included by-pack.

PC | mac | PlayStation™ | Nintendo Switch™

* For best performance, use the original cable. Third-party USB cables may not work with all models of said devices.

PC | Mobile | LAPTOP | Nintendo Switch™

* USB-C to USB-C cable is not included by-pack. Connectivity with USB-C may

Page 6

004 First Time Setup on PC

4a Connect the microphone to your PC via USB

connection.

4b Go to “Sound Settings” -> “Sound Control Panel”. 4c Under “Playback” highlight “JBL Quantum Stream

Talk” and select “Set Default” -> “Default Device”.

Note: By default, all sounds will be played

through the JBL Quantum Stream Talk microphone

and heard through a headphone connected to it.

To hear sound from the PC directly, select the PC

sound card as the default device.

4d Under “Recording” highlight “JBL Quantum Stream

Talk” and select “Set Default” -> “Default Device”.

4e Follow the onscreen instructions to personalize

your sound settings.

JBL Quantum Stream Talk JBL Quantum Stream Talk

Page 7

005 First Time Setup on Mac

5a Connect the microphone to your Mac via USB

connection.

5b Go to the Apple menu and select “System

Preferences”.

5c Under “Output” select “JBL Quantum Stream Talk”

for sound output.

Note: By default, all sounds will be played

through the JBL Quantum Stream Talk

microphone and heard through a headphone

connected to it. To hear sound from the Mac

directly, select the built-in speakers.

5d Under “Input” select “JBL Quantum Stream Talk”

for audio input.

5e Follow the onscreen instructions to personalize

your sound settings.

JBL Quantum Stream Talk JBL Quantum Stream Talk

Page 8

006 MUTE / UNMUTE

mute

× 1

unmute

Page 9

007 Headphone volume / microphone gain

>3s

Page 10

008 TECH SPEC

MICROPHONE

Power required/consumption: 5 V 500 mA Sample rates: 44.1 kHz / 48 kHz / 96 kHz Bit rate: 16 / 24 bit Capsules: 6 mm Electret Condenser Microphone Polar patterns: Super Cardioid Frequency response: 50 Hz - 12 kHz Sensitivity: -47 ± 3 dB (1 kHz@1 Pa, 0 dB = 1 v/Pa) Maximum SPL: 110 dB

HEADPHONE AMPLIFIER

Impedance: 16 ohms / 32 ohms Power output (RMS): 23 mWrms per channel (Load = 32 ohms) THD: <0.5% (Load = 32 ohms) Frequency response: 20 Hz - 20 kHz Signal to noise: 92 dB (A weighted)

DIMENSIONS - MIC WITH STAND

Dimensions (L x W x H): 10.5 cm x 10 cm x 18.6 cm / 4.1" x 3.9" x 7.3" Weight: 146 g / 0.32 lbs

Page 11

001 CONTENU DE LA BOÎTE

Micro JBL Quantum Stream Talk ; câble d’alimentation USB; GDR | CARTE DE GARANTIE | CARTE D’AVERTISSEMENT

002 PRÉSENTATION

01 Anneau lumineux (coupure/

activation/ témoin de volume),

02 Articulation, 03 BOUTON DE VOLUME

(MIC COUPURE/ ACTIVATION + VOLUME CASQUE/ MICRO), 04 Prise USB-C, 05 Prise casque 3,5 mm

003 Connexion

3,5 mm ; 2,5 mm; casque-micro; * Câble de 3,5 mm vers 2,5mm ou câble 3,5mm non inclus; PC | Mac | PlayStation™ | Nintendo Switch™; * Utilisez le câble d’origine pour obtenir les meilleures performances. Les câbles USB tiers peuvent ne pas fonctionner avec tous les modèles de ces appareils; PC | Mobile | ORDINATEUR PORTABLE | Nintendo Switch™; * Câble USB-C vers USB-C non inclus. La

008 SPÉC. TECHNIQUES

MICROPHONE

Alimentation requise/ Consommation: 5 V 500 mA Fréquences d’échantillonnage: 44,1 kHz / 48kHz/ 96kHz Débit binaire: 16 / 24 bits Capsules: Microphone à condensateur à

Directivité: Super cardioïde Réponse en fréquence: 50 Hz- 12 kHz Sensibilité : -47 ±3 dB (1kHz à 1Pa,

Pression sonore max. : 110dB

connectivité avec l’USB-C peut ne pas fonctionner avec tous les modèles des dits appareils.

004 Première configuration sur PC

4a Connectez le microphone à votre PC via

une connexion USB, 4b Allez dans «Sound Settings» (Paramètres audio) -> «Sound Control Pane» (lPanneau de configuration du son), 4c Sous «Playback» (Lecture), sélectionnez «JBL Quantum Stream Talk» puis «Set Default» (Définir par défaut) -> «Default Device» (Périphérique par défaut), Remarque: Par défaut, tous les sons sont transmis via le microphone JBL Quantum Stream Talk et émis par le casque qui lui est connecté. Pour entendre directement le son du PC, sélectionnez la carte son du PC comme périphérique par défaut, 4d Sous «Recording» (Enregistrement), sélectionnez «JBL Quantum Stream Talk» puis «Set Default» (Définir par défaut) -> «Default Device»

électret de 6mm

0dB = 1 v/Pa)

FR DA

AMPLIFICATEUR DE CASQUE

Impédance: 16 ohms/ 32 ohms Puissance de sortie (RMS): 23 mWrms par canal

DHT: <0,5% (charge = 32 ohms) Réponse en fréquence: 20Hz- 20 kHz Signal sur bruit: 92dB (pondération A)

DIMENSIONS - MICRO AVEC PIED

Dimensions (L x P x H) : 10,5 cm x 10 cm x 18,6 cm /

Poids: 146 g/ 0,32 lbs

(Périphérique par défaut), 4e Suivez les instructions à l’écran pour personnaliser vos paramètres audio.

005 Première configuration sur MAC

5a Connectez le microphone à votre Mac

via une connexion USB, 5b Allez dans le menu Apple et sélectionnez «System Preferences» (Préférences Système),

5c Sous «Output» (Sortie), sélectionnez

«JBL Quantum Stream Talk» pour la sortie audio, Remarque: Par défaut, tous les sons sont transmis via le microphone JBL Quantum Stream Talk et émis par le casque qui lui est connecté. Pour entendre directement le son du Mac, sélectionnez les haut-parleurs intégrés,

5d Sous «Input» (Entrée), sélectionnez

«JBL Quantum Stream Talk» pour l’entrée audio, 5e Suivez les instructions à l’écran pour personnaliser vos paramètres audio.

006 COUPER/ RÉACTIVER 007 Volume casque / gain microphone

(charge = 32 ohms)

4,1" x 3,9" x 7,3"

001 HVAD ER DER I KASSEN

JBL Quantum Stream Talk-mikrofon; USB-strømkabel; Lynguide | GARANTIKORT | ADVARSELSKORT

002 OVERSIGT

01 Ring-LED (Slå lyden til/fra/

lydstyrkeindikator); 02 Drejeled;

03 LYDSTYRKEKNAP (SLÅ MIKROFON FRA/TIL +

LYDSTYRKE FOR HOVEDTELEFON/MIKROFON);

04 USB-C-stik; 05 3,5 mm stik til headset

003 Forbindelse

3,5 mm; 2,5 mm; headset; * 3,5 mm til 2,5 mm eller 3,5 mm kabel medfølger ikke i kassen; PC | Mac | PlayStation™ | Nintendo Switch™; * For at få den bedste ydelse skal du bruge det originale kabel. USBkabler fra tredjeparter fungerer muligvis ikke med alle modeller af de nævnte enheder; PC | Mobil | BÆRBAR COMPUTER | Nintendo Switch™; * USB-C til USB-C kabel medfølger ikke i kassen. Tilslutning med

008 TEKNISKE SPECIFIKATIONER

MIKROFON

Strøm påkrævet/forbrug: 5 V 500 mA Samplingrate: 44,1 kHz / 48 kHz / 96 kHz Bitrate: 16 / 24 bit Kapsler: 6 mm Electret kondensator

Karakteristik: Super kardioid Frekvensområde: 50 Hz - 12 kHz Følsomhed: -47 ± 3 dB (1 kHz ved 1 Pa,

Maksimal SPL: 110 dB

USB-C fungerer muligvis ikke med alle modeller af nævnte enheder.

004 Første opsætning på PC

4a Tilslut mikrofonen til din PC via

USB-forbindelse; 4b Gå til “Sound Settings” (Lydindstillinger) -> “Sound Control Panel” (Lydkontrolpanel); 4c Under “Playback” (Afspilning) fremhæv “JBL Quantum Stream Talk” og vælg “Set Default” (Indstil standard) -> “Default Device” (Standardenhed); Bemærk: Som standard vil alle lyde blive afspillet gennem JBL Quantum Stream Talk-mikrofonen og hørt gennem en tilsluttet hovedtelefon. Hvis du vil høre lyd direkte fra PC’en, skal du vælge PC’ens lydkort som standardenhed.

4d Under “Recording” (Optagelse) skal du

fremhæve “JBL Quantum Stream Talk” og vælge “Set Default” (Indstil standard) -> “Default Device” (Standardenhed). 4e Følg instruktionerne på skærmen for at tilpasse dine lydindstillinger.

mikrofon

0 dB = 1 v/Pa)

005 Første opsætning på Mac

5a Tilslut mikrofonen til din Mac via

USB-forbindelse; 5b Gå til Apple-menuen, og vælg “System Preferences” (Systemindstillinger); 5c Under “Output” (Udgang) skal du vælge “JBL Quantum Stream Talk” til lydudgang; Bemærk: Som standard vil alle lyde blive afspillet gennem JBL Quantum Stream Talkmikrofonen og hørt gennem en tilsluttet hovedtelefon. Hvis du vil høre lyd direkte fra Mac’en, skal du vælge de indbyggede højttalere; 5d Under “Input” (Indgang) skal du vælge “JBL Quantum Stream Talk” som lydindgang; 5e Følg instruktionerne på skærmen for at tilpasse dine lydindstillinger.

006 SLÅ MIKROFONEN TIL/FRA 007 Lydstyrke for hovedtelefoner/ mikrofonforstærkning

HOVEDTELEFONFORSTÆRKER

Impedans: 16 ohm / 32 ohm Eektudgang (RMS): 23 mWrms pr. kanal

THD: <0,5% (belastning = 32 ohm) Frekvensområde: 20 Hz - 20 kHz Signal til støj: 92 dB (A-vægtet)

MÅL - MIKROFON MED STATIV

Mål (L x B x H): 10,5 cm x 10 cm x 18,6 cm Vægt: 146 g

(belastning = 32 ohm)

Page 12

001 VERPACKUNGSINHALT

Mikrofon JBL Quantum Stream Talk. USB-Netzkabel. Kurzanleitung | GARANTIEKARTE | KARTE MIT WARNHINWEISEN

002 ÜBERSICHT

01 Ring-LED (Anzeige für Stumm/Stumm

aufheben/Lautstärke). 02 Drehgelenk.

03 LAUTSTÄRKE-KNOPF (MIKRO-STUMM/

STUMM AUFHEBEN + KOPFHÖRER/MIKROLAUTSTÄRKE). 04 USB-C-Anschluss.

05 3,5-mm-Headset-Anschluss

003 Verbindung

3,5 mm. 2,5mm. Headset. * 3,5-mm-zu-2,5-mmoder 3,5-mm-Kabel ist nicht im Lieferumfang enthalten. PC | mac | PlayStation™ | Nintendo Switch™. * Verwende für die beste Leistung das Originalkabel. USB-Kabel von Drittanbietern funktionieren evtl. nicht mit allen hier erwähnten Gerätemodellen. PC | Mobilgeräte | LAPTOP | Nintendo Switch™. * USB-C-zu-USB-C-Kabel ist nicht im Lieferumfang enthalten. Die Verbindung über USB-C funktioniert möglicherweise

008 TECHNISCHE DATEN

MIKROFON

Erforderliche Leistung/Verbrauch: 5 V 500 mA Abtastraten: 44,1 kHz / 48kHz / 96kHz Bitrate: 16 / 24Bit Kapseln: 6-mm-Elektret-

Richtcharakteristika: Super-Kardioid Frequenzbereich: 50Hz – 12kHz Empndlichkeit: -47 ± 3dB (1kHz bei 1Pa,

Maximaler Schalldruckpegel: 110dB

nicht mit allen Modellen der genannten Geräte.

004 Erstmalige Einrichtung auf dem PC

4a Schließe das Mikrofon über

eine USB-Verbindung an deinen PC an. 4b Gehe zu „Sound Settings“ (Sound-Einstellungen) -> „Sound Control Panel“ (Sound-Systemsteuerung).

4c Markiere unter „Playback“

(Wiedergabe) „JBL Quantum Stream Talk“ und wähle „Set Default“ (Standard einstellen) -> „Default Device“ (Standardgerät). Hinweis: Standardmäßig werden alle Töne über das JBL Quantum Stream Talk Mikrofon wiedergegeben und über einen angeschlossenen Kopfhörer gehört. Um den Ton direkt vom PC zu hören, wähle die PC-Soundkarte als Standardgerät. 4d Markiere unter „Recording“ (Aufnahme) „JBL Quantum Stream Talk“ und wähle „Set Default“ (Standard einstellen) -> „Default Device“ (Standardgerät), damit der Ton direkt

Kondensatormikrofon

0dB = 1v/Pa)

DE el

KOPFHÖRERVERSTÄRKER

Impedanz: 16Ohm / 32Ohm Ausgangsleistung (RMS): 23mW RMS pro Kanal

THD: <0,5% (Last = 32Ohm) Frequenzbereich: 20Hz – 20kHz Rauschabstand: 92dB (A-bewertet)

ABMESSUNGEN – MIKROFON MIT STATIV

Abmessungen (L x B x H): 10,5cm x 10cm x 18,6cm Gewicht: 146g

über den PC zu hören ist. 4e Folge den Anweisungen auf dem Bildschirm, um deine Sound-Einstellungen zu personalisieren.

005 Erstmalige Einrichtung auf dem Mac

5a Schließe das Mikrofon über eine

USB-Verbindung an deinen Mac an. 5b Rufe das Apple-Menü auf und wähle „System Preferences“ (Systemeinstellungen).

5c Wähle unter „Output“ (Ausgabe) „JBL

Quantum Stream Talk“ für die Tonausgabe. Hinweis: Standardmäßig werden alle Töne über das JBL Quantum Stream Talk Mikrofon wiedergegeben und über einen angeschlossenen Kopfhörer gehört. Wähle die eingebauten Lautsprecher, um den Ton direkt über den Mac zu hören. 5d Wähle unter „Input“ (Eingang) „JBL Quantum Stream Talk“ als Audioeingang. 5e Folge den Anweisungen auf dem Bildschirm, um deine Sound-Einstellungen zu personalisieren.

006 STUMM / STUMM AUFHEBEN 007 Kopfhörerlautstärke / Mikrofonverstärkung

(Last = 32Ohm)

001 ΤΙ ΕΙΝΑΙ ΣΤΟ ΚΟΥΤΙ

ΜΙΚΡΌΦΩΝΟ JBL QUANTUM STREAM TALK, ΚΑΛΏΔΙΟ ΤΡΟΦΟΔΟΣΊΑΣ USB, QSG | ΚΑΡΤΑ ΕΓΓΥΗΣΗΣ | ΚΑΡΤΑ ΠΡΟΕΙΔΟΠΟΙΗΣΗΣ

002 ΕΠΙΣΚΟΠΗΣΗ

01 LED ΔΑΚΤΥΛΊΟΥ (ΈΝΔΕΙΞΗ ΣΊΓΑΣΗΣ/

ΚΑΤΆΡΓΗΣΗΣ ΣΊΓΑΣΗΣ/ΈΝΔΕΙΞΗΣ ΈΝΤΑΣΗΣ ΉΧΟΥ), 02 ΠΕΡΙΣΤΡΟΦΙΚΉ ΆΡΘΡΩΣΗ,

03 ΚΟΥΜΠΙ ΕΝΤΑΣΗΣ ΗΧΟΥ (ΣΙΓΑΣΗ/

ΚΑΤΑΡΓΗΣΗ ΣΙΓΑΣΗΣ + ΕΝΤΑΣΗ ΗΧΟΥ ΑΚΟΥΣΤΙΚΩΝ/ΜΙΚΡΟΦΩΝΟΥ), 04 ΘΎΡΑ USB-C, 05 ΘΎΡΑ ΑΚΟΥΣΤΙΚΏΝ 3,5 MM

003 ΣΎΝΔΕΣΗ

3,5 MM, 2,5 MM, ΑΚΟΥΣΤΙΚΆ, * ΤΟ ΚΑΛΏΔΙΟ 3,5 MM ΣΕ 2,5 MM Ή 3,5 MM ΔΕΝ ΠΕΡΙΛΑΜΒΆΝΕΤΑΙ ΣΤΗ ΣΥΣΚΕΥΑΣΊΑ, PC | MAC | PLAYSTATION™ | NINTENDO SWITCH™, * ΓΙΑ ΚΑΛΎΤΕΡΗ ΑΠΌΔΟΣΗ, ΧΡΗΣΙΜΟΠΟΙΉΣΤΕ ΤΟ ΓΝΉΣΙΟ ΚΑΛΏΔΙΟ. ΤΑ ΚΑΛΏΔΙΑ USB ΤΡΊΤΩΝ ΚΑΤΑΣΚΕΥΑΣΤΏΝ ΕΝΔΈΧΕΤΑΙ ΝΑ ΜΗΝ ΛΕΙΤΟΥΡΓΟΎΝ ΜΕ ΌΛΑ ΤΑ ΜΟΝΤΈΛΑ ΤΩΝ ΣΥΓΚΕΚΡΙΜΈΝΩΝ ΣΥΣΚΕΥΏΝ, PC | MOBILE | LAPTOP | NINTENDO SWITCH™, * ΤΟ ΚΑΛΏΔΙΟ USB-C ΣΕ USB-C ΔΕΝ ΠΕΡΙΛΑΜΒΆΝΕΤΑΙ ΣΤΗ ΣΥΣΚΕΥΑΣΊΑ. Η ΣΥΝΔΕΣΙΜΌΤΗΤΑ ΜΕ USB-C

008 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΜΙΚΡΟΦΩΝΟ

Απαιτούμενη ισχύς / κατανάλωση: 5 V 500 mA Δειγματοληψία: 44,1 kHz / 48 kHz / 96 kHz Ρυθμός bit: 16 / 24 bit Κάψουλες: Ηλεκτρικό πυκνωτικό μικρόφωνο

Πρότυπα πολικότητας: Σούπερ καρδιοειδές Συχνότητα απόκρισης: 50 Hz - 12 kHz Ευαισθησία: -47 ± 3 dB (1 kHz@1 Pa,

Μέγιστο SPL: 110 dB

ΕΝΔΈΧΕΤΑΙ ΝΑ ΜΗΝ ΛΕΙΤΟΥΡΓΕΊ ΜΕ ΌΛΑ ΤΑ ΜΟΝΤΈΛΑ ΤΩΝ ΕΝ ΛΌΓΩ ΣΥΣΚΕΥΏΝ.

004 ΡΎΘΜΙΣΗ ΓΙΑ ΠΡΏΤΗ ΦΟΡΆ ΣΤΟΝ ΥΠΟΛΟΓΙΣΤΉ

4A ΣΥΝΔΈΣΤΕ ΤΟ ΜΙΚΡΌΦΩΝΟ ΣΤΟΝ

ΥΠΟΛΟΓΙΣΤΉ ΣΑΣ ΜΈΣΩ ΣΎΝΔΕΣΗΣ USB,

4B ΜΕΤΑΒΕΊΤΕ ΣΤΙΣ “SOUND SETTINGS”

(ΡΥΘΜΊΣΕΙΣ ΉΧΟΥ) -> “SOUND CONTROL PANEL” (ΠΊΝΑΚΑΣ ΕΛΈΓΧΟΥ ΉΧΟΥ), 4C ΣΤΗΝ ΕΝΌΤΗΤΑ “PLAYBACK” (ΑΝΑΠΑΡΑΓΩΓΉ) ΕΠΙΣΗΜΆΝΕΤΕ ΤΟ “JBL QUANTUM STREAM TALK” ΚΑΙ ΕΠΙΛΈΞΤΕ “SET DEFAULT” (ΟΡΙΣΜΌΣ ΠΡΟΕΠΙΛΟΓΉΣ) -> “DEFAULT DEVICE” (ΠΡΟΕΠΙΛΕΓΜΈΝΗ ΣΥΣΚΕΥΉ), ΣΗΜΕΊΩΣΗ: ΑΠΌ ΠΡΟΕΠΙΛΟΓΉ, ΌΛΟΙ ΟΙ ΉΧΟΙ ΘΑ ΑΝΑΠΑΡΆΓΟΝΤΑΙ ΜΈΣΩ ΤΟΥ ΜΙΚΡΟΦΏΝΟΥ JBL QUANTUM STREAM TALK ΚΑΙ ΘΑ ΑΚΟΎΓΟΝΤΑΙ ΜΈΣΩ ΕΝΌΣ ΑΚΟΥΣΤΙΚΟΎ ΠΟΥ ΕΊΝΑΙ ΣΥΝΔΕΔΕΜΈΝΟ ΣΕ ΑΥΤΌ. ΓΙΑ ΝΑ ΑΚΟΎΤΕ ΉΧΟ ΑΠΕΥΘΕΊΑΣ ΑΠΌ ΤΟΝ ΥΠΟΛΟΓΙΣΤΉ, ΕΠΙΛΈΞΤΕ ΤΗΝ ΚΆΡΤΑ ΉΧΟΥ ΤΟΥ ΥΠΟΛΟΓΙΣΤΉ ΩΣ ΠΡΟΕΠΙΛΕΓΜΈΝΗ ΣΥΣΚΕΥΉ, 4D ΣΤΗΝ ΕΝΌΤΗΤΑ “RECORDING” (ΕΓΓΡΑΦΉ) ΕΠΙΣΗΜΆΝΕΤΕ ΤΟ “JBL QUANTUM STREAM TALK” ΚΑΙ ΕΠΙΛΈΞΤΕ “SET DEFAULT” (ΟΡΙΣΜΌΣ ΠΡΟΕΠΙΛΟΓΉΣ) -> “DEFAULT

6 mm

0 dB = 1 v/Pa)

DEVICE” (ΠΡΟΕΠΙΛΕΓΜΈΝΗ ΣΥΣΚΕΥΉ),

4E ΑΚΟΛΟΥΘΉΣΤΕ ΤΙΣ ΟΔΗΓΊΕΣ ΠΟΥ

ΕΜΦΑΝΊΖΟΝΤΑΙ ΣΤΗΝ ΟΘΌΝΗ ΓΙΑ ΝΑ ΕΞΑΤΟΜΙΚΕΎΣΕΤΕ ΤΙΣ ΡΥΘΜΊΣΕΙΣ ΉΧΟΥ.

005 ΡΎΘΜΙΣΗ ΓΙΑ ΠΡΏΤΗ ΦΟΡΆ ΣΕ MAC

5A ΣΥΝΔΈΣΤΕ ΤΟ ΜΙΚΡΌΦΩΝΟ ΣΤΟΝ MAC ΣΑΣ

ΜΈΣΩ ΣΎΝΔΕΣΗΣ USB, 5B ΜΕΤΑΒΕΊΤΕ ΣΤΟ ΜΕΝΟΎ ΤΗΣ APPLE ΚΑΙ ΕΠΙΛΈΞΤΕ “SYSTEM PREFERENCES” (ΠΡΟΤΙΜΉΣΕΙΣ ΣΥΣΤΉΜΑΤΟΣ),

5C ΣΤΗΝ ΕΝΌΤΗΤΑ “OUTPUT” (ΈΞΟΔΟΣ)

ΕΠΙΛΈΞΤΕ “JBL QUANTUM STREAM TALK” ΓΙΑ ΈΞΟΔΟ ΉΧΟΥ, ΣΗΜΕΊΩΣΗ: ΑΠΌ ΠΡΟΕΠΙΛΟΓΉ, ΌΛΟΙ ΟΙ ΉΧΟΙ ΘΑ ΑΝΑΠΑΡΆΓΟΝΤΑΙ ΜΈΣΩ ΤΟΥ ΜΙΚΡΟΦΏΝΟΥ JBL QUANTUM STREAM STUDIO ΚΑΙ ΘΑ ΑΚΟΎΓΟΝΤΑΙ ΜΈΣΩ ΕΝΌΣ ΑΚΟΥΣΤΙΚΟΎ ΠΟΥ ΕΊΝΑΙ ΣΥΝΔΕΔΕΜΈΝΟ ΣΕ ΑΥΤΌ. ΓΙΑ ΝΑ ΑΚΟΎΣΕΤΕ ΉΧΟ ΑΠΕΥΘΕΊΑΣ ΑΠΌ ΤΟΝ MAC, ΕΠΙΛΈΞΤΕ ΤΑ ΕΝΣΩΜΑΤΩΜΈΝΑ ΗΧΕΊΑ. 5D ΣΤΗΝ ΕΝΌΤΗΤΑ “INPUT” (ΕΊΣΟΔΟΣ) ΕΠΙΛΈΞΤΕ “JBL QUANTUM STREAM TALK” ΓΙΑ ΕΊΣΟΔΟ ΉΧΟΥ. 5E ΑΚΟΛΟΥΘΉΣΤΕ ΤΙΣ ΟΔΗΓΊΕΣ ΣΤΗΝ ΟΘΌΝΗ ΓΙΑ ΝΑ ΕΞΑΤΟΜΙΚΕΎΣΕΤΕ ΤΙΣ ΡΥΘΜΊΣΕΙΣ ΉΧΟΥ.

006 ΣΙΓΑΣΗ / ΚΑΤΑΡΓΗΣΗ ΣΙΓΑΣΗΣ 007 ΈΝΤΑΣΗ ΉΧΟΥ ΑΚΟΥΣΤΙΚΏΝ / ΕΝΊΣΧΥΣΗ ΜΙΚΡΟΦΏΝΟΥ

ΕΝΙΣΧΥΤΗΣ ΑΚΟΥΣΤΙΚΟΥ

Αντίσταση: 16 ohms / 32 ohms Ισχύς εξόδου (RMS): 23 mWrms ανά κανάλι

THD: <0,5% (Φορτίο = 32 ohms) Συχνότητα απόκρισης: 20 Hz - 20 kHz Λόγος σήματος προς θόρυβο: 92 dB (A σταθμισμένο)

ΔΙΑΣΤΑΣΕΙΣ - ΜΙΚΡΟΦΩΝΟ ΜΕ ΒΑΣΗ

Διαστάσεις (Π x Υ x Β): 10,5 cm x 10 cm x 18,6 cm /

Βάρος: 146 g/0,32 lbs

(φορτίο = 32 ohms)

4,1" x 3,9" x 7,3"

Page 13

001 CONTENIDO DE LA CAJA

Micrófono JBL Quantum Stream Talk; cable de alimentación USB; Guía de inicio rápido | TARJETA DE GARANTÍA | TARJETA DE ADVERTENCIA

002 DESCRIPCIÓN GENERAL

01 Anillo LED (indicador de silenciar/

reactivar/volumen); 02 Articulación giratoria; 03 DIAL DE VOLUMEN (SILENCIAR/ REACTIVAR MICRÓFONO + VOLUMEN DE LOS AURICULARES/MICRÓFONO); 04 Puerto USB-C;

05 Puerto de auriculares de 3,5mm

003 Conexión

3,5mm; 2,5mm; auriculares. * El cable de 3,5mm a 2,5mm o 3,5mm no está incluido en el paquete; PC | mac | PlayStation™ | Nintendo Switch™; * Para obtener el mejor rendimiento posible, use el cable original. Puede que los cables USB de terceros no funcionen con todos los modelos; PC | Móvil | ORDENADOR PORTÁTIL | Nintendo Switch™; * El cable de USB-C a USB-C no está incluido en el paquete. La conectividad mediante USB-C

008 ESPECIFICACIONES TÉCNICAS

MICRÓFONO

Alimentación necesaria/consumo: 5 V 500 mA Tasas de muestreo: 44,1kHz/48kHz/96kHz Tasa de bits: 16/24bits Cápsulas:

Patrones polares: Supercardioide Intervalo de frecuencias: 50 Hz-12 kHz Sensibilidad: -47 ± 3dB (1 kHz@1Pa,

SPL máximo: 110dB

puede no funcionar con todos los modelos de los dispositivos indicados.

004 Primera configuración en el PC

4a Conecta el micrófono al PC mediante

una conexión USB; 4b Ve a «Sound Settings» (Ajustes de sonido) -> «Sound Control Panel» (Panel de control de sonido); 4c En «Playback» (Reproducción), resalta «JBL Quantum Stream Talk» y selecciona «Set Default» (Establecer predeterminado) -> «Default Device» (Dispositivo predeterminado); Nota: De forma predeterminada, todos los sonidos se reproducirán mediante el micrófono JBL Quantum Stream Talk y se escucharán por unos auriculares conectados a él. Para escuchar sonido desde el PC directamente, selecciona la tarjeta de sonido del PC como dispositivo predeterminado; 4d En «Playback» (Reproducción), resalta «JBL Quantum Stream Talk» y selecciona «Set Default» (Establecer predeterminado) -> «Default Device» (Dispositivo predeterminado);

Micrófono de condensador con

electreto de 6mm

0dB = 1 v/Pa)

es fi

AMPLIFICADOR DE LOS AURICULARES

Impedancia: 16 Ohm/32 Ohm Potencia de salida (RMS): 23mWrms por canal

THD: <0,5% (carga=32Ohm) Intervalo de frecuencias: 20Hz-20kHz Relación señal-ruido: 92dB (ponderación A)

DIMENSIONES DEL MICRÓFONO CON SOPORTE

Dimensiones (An. x Al. x Prof.): 10,5cm x 10cm x 18,6cm Peso:

4e Sigue las instrucciones en pantalla

para personalizar los ajustes de sonido.

005 Primera configuración en el MAC

5a Conecta el micrófono al Mac mediante

una conexión USB; 5b Ve al menú de Apple y selecciona «System Preferences» (Preferencias del Sistema); 5c En «Output» (Salida), selecciona «JBL Quantum Stream Talk» para la salida de sonido; Nota: De forma predeterminada, todos los sonidos se reproducirán mediante el micrófono JBL Quantum Stream Talk y se escucharán por unos auriculares conectados a él. Para escuchar sonido desde el Mac directamente, selecciona los altavoces integrados; 5d En «Input» (Entrada), selecciona «JBL Quantum Stream Talk» para la entrada de audio; 5e Sigue las instrucciones en pantalla para personalizar los ajustes de sonido.

006 SILENCIAR/REACTIVAR 007 Volumen de los auriculares/aumento del micrófono

(carga=32Ohm)

146g

001 PAKKAUKSEN SISÄLTÖ

JBL Quantum Stream Talk -mikrofoni; USB-virtakaapeli; QSG | TAKUUKORTTI | VAROITUSKORTTI

002 YLEISKATSAUS

01 Rengas-LED (mykistyksen/ mykistyksen

poiston/ äänenvoimakkuuden merkkivalo);

02 Pyörivä nivel; 03 VOLUME-NUPPI (MIKROF.

MYKISTYS/MYKISTYKSEN POISTO + KUULOKE/ MIC VOLUME); 04 USB-C-portti; 05 3,5 mm kuulokeliitäntä

003 Liitettävyys

3,5 mm; 2,5 mm; kuulokkeet; * 3,5 mm/ 2,5 mm tai 3,5 mm kaapeli ei sisälly pakkaukseen; PC | mac | PlayStation™ | Nintendo Switch™; * Parhaan suorituskyvyn saat käyttämällä alkuperäistä kaapelia. Kolmannen osapuolen USB-kaapelit eivät välttämättä toimi kaikkien mainittujen laitteiden mallien kanssa; PC | Mobile | LAPTOP | Nintendo Switch™;

008 TEKNISET TIEDOT

MIKROFONI

Käyttöjännite/virrankulutus: 5 V 500 mA Näytteenottotaajuudet: 44,1kHz / 48kHz / 96kHz Siirtonopeus: 16 / 24 bittiä Kapselit: 6 mm

Suuntakuvio: Super Cardioid Taajuusvaste: 50 Hz - 12 kHz Herkkyys: -47 ± 3 dB (1 kHz @ 1 Pa,

Maksimi SPL: 110 dB

* USB-C USB-C-kaapeli ei sisälly pakkaukseen. Liitettävyys USB-C:llä ei välttämättä toimi kaikkien mainittujen laitteiden mallien kanssa.

004 Ensiasennus tietokoneella

4a Liitä mikrofoni tietokoneeseen USB-

yhteyden kautta; 4b Siirry kohtaan “Sound Settings” (Ääniasetukset) -> “Sound Control Panel” (Äänen ohjauspaneeli);

4c Kohdassa “Playback” (Toisto) korosta

“JBL Quantum Stream Talk” ja valitse “Set Default” (Aseta oletus) -> “Default Device” (Oletuslaite); Huom: Oletusarvoisesti kaikki äänet toistetaan JBL Quantum Stream Talk -mikrofonin kautta ja kuullaan siihen liitettyjen kuulokkeiden kautta. Jos haluat kuulla äänen suoraan PC:stä, valitse PC:n äänikortti oletuslaitteeksi. 4d Kohdassa “Recording” (Tallennus) korosta “JBL Quantum Stream Talk” ja valitse “Set Default” (Aseta oletus) -> “Default Device” (Oletuslaite).

elektreettikondensaattorimikrofoni

0 dB = 1 v/Pa)

4e Seuraa näytön ohjeita ääniasetusten

mukauttamiseksi.

005 Ensiasennus Macilla

5a Liitä mikrofoni Mac-tietokoneeseen

USB-yhteyden kautta; 5b Mene Apple-valikkoon ja valitse “System Preferences” (Järjestelmäasetukset);

5c Valitse “Output” (Ulostulo)-kohdassa

“JBL Quantum Stream Talk” äänen ulostuloksi; Huom: Oletusarvoisesti kaikki äänet toistetaan JBL Quantum Stream Talk -mikrofonin kautta ja kuullaan siihen liitettyjen kuulokkeiden kautta. Jos haluat kuulla äänen suoraan Macista, valitse sisäänrakennetut kaiuttimet.

5d Valitse kohdassa “Input” (Tulo)

äänituloksi “JBL Quantum Stream Talk”.

5e Seuraa näytön ohjeita ääniasetusten

mukauttamiseksi.

006 MYKISTYS / MYKISTYKSEN POISTO 007 Kuulokkeiden äänenvoimakkuus / mikrofonin vahvistus

KUULOKEVAHVISTIN

Impedanssi: 16 / 32 ohmia Lähtöteho (RMS): 23 mWrms per kanava

THD: <0,5 % (kuormitus = 32 ohmia) Taajuusvaste: 20 Hz - 20 kHz Häiriöetäisyys: 92 dB (A-painotettu)

MITAT - MIKR. JALUSTALLA

Mitat (P x L x K): 10,5 cm x 10 cm x 18,6 cm /

Paino: 146 g / 0,32 paunaa

(kuormitus = 32 ohmia)

4,1" x 3,9" x 7,3"

Page 14

001 A DOBOZ TARTALMA

JBL Quantum Stream Talk mikrofon; USBtápákábel; GYORS ÚTMUTATÓ | JÓTÁLLÁSI JEGY | FIGYELMEZTETŐ KÁRTYA

002 ÁTTEKINTÉS

01 LED Gyűrű (Némítás/Némítás feloldása/

Hangerő jelzőfény); 02 Forgócsatlakozó;

03 HANGERŐ-SZABÁLYOZÓ GOMB

(MIKROROFN NÉMÍTÁS/NÉMÍTÁS FELOLDÁSA + FEJHALLGATÓ/MIKROFON HANGERŐ); 04 USB-C port; 05 3,5mm-es fejhallgatóport

003 Csatlakozás

3,5 mm; 2,5 mm; fejhallgató; * A 3,5 mm - 2,5mm-es vagy a 3,5mm-es kábel nem része a szállítmánynak; PC | mac | PlayStation™ | Nintendo Switch™; * A legjobb teljesítmény érdekében az eredeti kábelt használja. Előfordulhat, hogy a harmadik féltől származó USB-kábelek nem használhatók az említett eszközök minden modelljével; PC | Mobil | LAPTOP | Nintendo Switch™; * Az USB-C - USB-C kábel nem része a szállítmánynak. Az USB-C kapcsolat nem feltétlenül működik az említett eszközök összes modelljével.

008 TECHNIKAI SPECIFIKÁCIÓK

MIKROFON

Szükséges energia/ Energiafogyasztás: 5 V 500 mA Mintavételi frekvencia: 44,1 kHz / 48 kHz / 96 kHz Bitsebesség: 16 / 24 bit Kapszula: 6 mm-es elektret kondenzátor

Karakterisztikák: Szuper kardioid Frekvenciaválasz: 50 Hz - 12 kHz Érzékenység: -47 ± 3 dB (1 kHz@1 Pa,

Maximális SPL: 110 dB

004 Első telepítés PC-re

4a Csatlakoztassa a mikrofont a PC–hez

az USB–kapcsolaton keresztül; 4b Lépjen a „Sound Settings” (Hangbeállítások) -> „Sound Control Panel” (Hangvezérlő panel) pontra; 4c A „Playback” (Visszajátszás) részen jelölje ki a „JBL Quantum Stream Talk” elemet és válassza a „Set Default” (Beállítás alapértelmezettként) -> „Default Device” (Alapértelmezett eszköz) lehetőséget; Megjegyzés: Alapértelmezés szerint minden hang a JBL Quantum Stream Talk mikrofonon keresztül szólal meg, és a hozzá csatlakoztatott fejhallgatón keresztül hallható. Ha közvetlenül a PC-ről szeretné a hangot hallani, válassza a PC hangkártyáját alapértelmezett eszközként; 4d A „Recording” (Felvétel) alatt jelölje ki a „JBL Quantum Stream Talk” elemet, és válassza a „Set Default” (Beállítás alapértelmezettként) -> „Default Device” (Alapértelmezett eszköz) lehetőséget;

4e A hangbeállítások személyre

mikrofon

0 dB = 1 v/Pa)

HU IT

FEJHALLGATÓ ERŐSÍTŐ

Impedancia: 16 Ohm / 32 Ohm Kimeneti teljesítmény (RMS): 23 mWrms csatornánként

THD: <0,5% (Terhelés = 32 ohm) Frekvenciaválasz: 20 Hz - 20 kHz Jel-zaj arány: 92 dB (A-súlyozott)

MÉRETEK - MIKROFON ÁLLVÁNNYAL

Méretek (H x Sz x Ma): 10,5 cm x 10 cm x 18,6 cm /

Súly: 146 g / 0,32 font

szabásához kövesse a képernyőn megjelenő utasításokat.

005 Első telepítés Mac-re

5a Csatlakoztassa a mikrofont a

Mac–hez az USB–kapcsolaton keresztül.;

5b Lépjen be az Apple menübe, majd

válassza a „System Preferences” (Rendszerbeállítások) pontot; 5c Az „Output” (Kimenet) pontban a hang kimenethez válassza a „JBL Quantum Stream Talk” elemet; Megjegyzés: Alapértelmezés szerint minden hang a JBL Quantum Stream Talk mikrofonon keresztül szólal meg, és a hozzá csatlakoztatott fejhallgatón keresztül hallható. Ha közvetlenül a Mac-ről szeretné a hangot hallani, válassza a beépített hangszórókat; 5d Az „Input” (Bemenet) pontban a hang bemenethez válassza a „JBL Quantum Stream Talk” elemet; 5e A hangbeállítások személyre szabásához kövesse a képernyőn megjelenő utasításokat.

006 NÉMA / HANGOS 007 Fejhallgató hangerő / mikrofon erősítés

(Terhelés = 32 Ohm)

4,1" x 3,9" x 7,3"

001 CONTENUTO DELLA CONFEZIONE

Microfono JBL Quantum Stream Talk; cavo di alimentazione USB; QSG | SCHEDA DI GARANZIA | SCHEDA DELLE AVVERTENZE

002 PANORAMICA

01 LED ad anello (spia Mute/

Unmute/Volume); 02 Giunto a sfera;

03 MANOPOLA DEL VOLUME (MUTE/UNMUTE

MICROFONO + VOLUME CUFFIE/VOLUME MICROFONO); 04 Porta USB-C; 05 Porta cuffie da 3,5 mm

003 Collegamento

3,5 mm; 2,5 mm; cuffia; * cavo da 3,5 mm a 2,5 mm o 3,5 mm non incluso nella confezione; PC | mac | PlayStation™ | Nintendo Switch™; * Per prestazioni ottimali, utilizzare il cavo originale. I cavi USB di terze parti potrebbero non funzionare con tutti i modelli di tali dispositivi; PC | Cellulare | LAPTOP | Nintendo Switch™; * cavo da USB-C a USB-C non incluso nella confezione. La connettività con USB-C

008 SPECIFICHE TECNICHE

MICROFONO

Alimentazione richiesta/consumo: 5 V 500 mA Frequenza di campionamento: 44,1 kHz / 48 kHz / 96 kHz Bit rate: 16 / 24 bit Capsule: Microfono a condensatore

Diagrammi polari: Super cardioide Risposta in frequenza: 50 Hz - 12 kHz Sensibilità: -47 ± 3 dB (1 kHz@1 Pa,

SPL massimo: 110 dB

non è garantita con tutti i modelli di tali dispositivi.

004 Configurazione al primo utilizzo su PC

4a Collegare il microfono al PC tramite

connessione USB; 4b Andare in “Sound Settings” (Impostazioni audio) -> “Sound Control Panel” (Pannello di controllo audio); 4c In “Playback” (Riproduzione) evidenziare “JBL Quantum Stream Talk” e selezionare “Set Default” (Imposta predefinito) -> “Default Device” (Dispositivo predefinito); Nota: Per impostazione predefinita, tutti i suoni saranno riprodotti tramite il microfono JBL Quantum Stream Talk ed ascoltati tramite una cuffia ad esso collegata. Per ascoltare l’audio direttamente dal PC, selezionare la scheda audio del PC come dispositivo predefinito; 4d In “Recording” (Registrazione) evidenziare “JBL Quantum Stream Talk” e selezionare “Set Default” (Imposta predefinito) -> “Default Device” (Dispositivo predefinito); 4e seguire le

elettrete da 6 mm

0 dB = 1 v/Pa)

istruzioni visualizzate sullo schermo per personalizzare le impostazioni audio.

005 Configurazione al primo utilizzo su Mac

5a Collegare il microfono al Mac tramite

connessione USB; 5b Andare al menu Apple e selezionare “System Preferences” (Preferenze di sistema); 5c In “Output” (Uscita) selezionare “JBL Quantum Stream Talk” per l’uscita audio; Nota: Per impostazione predefinita, tutti i suoni saranno riprodotti tramite il microfono JBL Quantum Stream Talk ed ascoltati tramite una cuffia ad esso collegata. Per ascoltare l’audio direttamente dal MAC, selezionare gli speaker integrati; 5d In “Input” (Ingresso) selezionare “JBL Quantum Stream Talk” per l’ingresso audio; 5e Seguire le istruzioni visualizzate sullo schermo per personalizzare le impostazioni audio.

006 MUTE / UNMUTE 007 Volume cuffia / guadagno microfono

AMPLIFICATORE CUFFIE

Impedenza: 16 ohm / 32 ohm Potenza in uscita (RMS): 23 mWrms per canale

THD: <0,5% (Carico = 32 ohm) Risposta in frequenza: 20 Hz - 20 kHz Rapporto segnale/rumore: 92 dB (pesato A)

DIMENSIONI - MICROFONO CON SUPPORTO

Dimensioni (L x P x A): 10,5 cm x 10 cm x 18,6 cm /

Peso: 146 g / 0,32 lbs

(Carico = 32 ohm)

4,1" x 3,9" x 7,3"

Page 15

001 VERPAKKINGSINHOUD

JBL Quantum Stream Talk-microfoon; USB-voedingskabel; QSG | GARANTIEKAART | WAARSCHUWINGSBLAD

002 OVERZICHT

01 Ring-LED (Dempen/dempen opheffen/

volume-indicator); 02 Roterende verbinding; 03 VOLUMEKNOP (MICROFOON DEMPEN/DEMPEN OPHEFFEN + KOPTELEFOON/ MIC VOLUME); 04 USB-C-poort; 05 3,5 mm koptelefoonpoort

003 Aansluiting

3,5 mm; 2,5 mm; koptelefoon; * Kabel van 3,5 mm naar 2,5 mm of 3,5 mm niet meegeleverd; Pc | mac | PlayStation™ | Nintendo Switch™; * Gebruik de originele kabel voor optimale prestaties. USB-kabels van derde partijen werken mogelijk niet met alle modellen van de genoemde apparaten; Pc | Mobiel | LAPTOP | Nintendo Switch™; * USB-C naar USB-C-kabel niet bij verpakking inbegrepen. Connectiviteit

008 TECHNISCHE SPECIFICATIES

MICROFOON

Vereiste spanning/verbruik: 5 V 500 mA Sample rates: 44,1 kHz / 48 kHz / 96 kHz Bitsnelheid: 16 / 24 bit Capsules: 6 mm Electret-

Polaire patronen: Super-cardioïde Frequentierespons: 50 Hz - 12 kHz Gevoeligheid: -47 ± 3 dB (1 kHz@1 Pa,

Maximaal SPL: 110 dB

met USB-C werkt mogelijk niet met alle modellen van genoemde apparaten.

004 Eerste keer instellen op pc

4a Sluit de microfoon via USB aan op

de pc; 4b Ga naar “Sound Settings” (Geluidsinstellingen) -> “Sound Control Panel” (Geluidsconfiguratiescherm);

4c Selecteer “JBL Quantum Stream Talk”

onder “Playback” (Afspelen) en selecteer “Set Default” (Standaard instellen) -> “Default Device” (Standaard apparaat); Opmerking: Standaard worden alle geluiden afgespeeld via de JBL Quantum Stream Talk-microfoon en gehoord via een koptelefoon die erop is aangesloten. Om het geluid rechtstreeks van de pc te horen: selecteer de pc-geluidskaart als standaardapparaat; 4d Markeer “JBL Quantum Stream Talk” onder “Recording” (Opnemen) en selecteer “Set Default” (Standaard instellen) -> “Default Device” (Standaard apparaat); 4e Volg

condensatormicrofoon

0 dB = 1 v/Pa)

NL no

KOPTELEFOONVERSTERKER

Impedantie: 16 ohm / 32 ohm Uitgangsvermogen (RMS): 23 mWrms per kanaal

THD: <0,5% (belasting = 32 ohm) Frequentierespons: 20 Hz - 20 kHz Signaal/ruis: 92 dB (A-gewogen)

AFMETINGEN - MIC MET STANDAARD

Afmetingen (L x B x H): 10,5 cm x 10 cm x 18,6 cm /

Gewicht: 146 g / 0.32 lbs

de aanwijzingen op het scherm om de geluidsinstellingen te personaliseren.

005 Eerste keer instellen op Mac

5a Sluit de microfoon aan op de Mac via een

USB-verbinding; 5b Ga naar het Apple-menu en selecteer “System Preferences” (Systeemvoorkeuren); 5c Selecteer “JBL Quantum Stream Talk” onder “Output” (Uitvoer) voor geluidsuitvoer; Opmerking: Standaard worden alle geluiden afgespeeld via de JBL Quantum Stream Talk-microfoon en gehoord via een koptelefoon die erop is aangesloten. Om direct geluid van de Mac te horen: selecteer de ingebouwde luidsprekers;

5d Selecteer “JBL Quantum Stream Talk”

onder “Input” (Invoer) voor audio-invoer;

5e Volg de aanwijzingen op het scherm om

de geluidsinstellingen te personaliseren.

006 DEMPEN / DEMPEN OPHEFFEN 007 Koptelefoonvolume / microfoonversterking

(belasting = 32 ohm)

4.1" x 3.9" x 7.3"

001 INNHOLD I ESKEN

JBL Quantum Stream Talk-mikrofon; USB-strømkabel; QSG | GARANTIKORT | ADVARSELSKORT

002 OVERSIKT

01 Ring-LED (demping /

opphev demping / volumindikator);

02 Roterende ledd; 03-VOLUMKNAPP

(DEMP / OPPHEV DEMPING AV MIKROFON + HODETELEFON/MIKROFONVOLUM); 04 USB-Cport; 05 3,5 mm hodesettport

003 Tilkobling

3,5 mm; 2,5 mm; hodesett, * 3,5 mm til 2,5 mm eller 3,5 mm kabel følger ikke med i pakken; PC | Mac | PlayStation™ | Nintendo Switch™; * For best mulig ytelse må du bruke originalkabelen. UsB-kabler fra tredjeparter vil kanskje ikke virke med alle modeller av de nevnte enhetene; PC | Mobil | BÆRBAR DATAMASKIN |

008 TEKNISKE SPESIFIKASJONER

MIKROFON

Nødvendig strøm / forbruk: 5 V 500 mA Samplingsfrekvenser: 44,1 kHz / 48 kHz / 96 kHz Bithastighet: 16/24 bit Mikrofoner: 6 mm Electret Condenser-

Polarmønstre: Super Cardioid Frekvensrespons: 50 Hz - 12 kHz Følsomhet: -47 ± 3 dB (1 kHz ved 1 Pa,

Maksimal SPL: 110dB

Nintendo Switch™; * USB-C til USB-C-kabel følger ikke med i pakken. Tilkobling med USB-C virker kanskje ikke med alle modeller av de nevnte enhetene.

004 Førstegangsoppsett på PC

4a Koble mikrofonen til PC-en via

USB-tilkoblingen; 4b Gå til «Sound Settings» (Lydinnstillinger) -> «Sound Control Panel» (Lydkontrollpanel);

4c Under «Playback» (Avspilling) merker

du av «JBL Quantum Stream Talk» og velger «Set Default» (Angi standard) -> «Default Device» (Standardenhet); Merk: Som standard spilles alle lyder av fra JBL Quantum Stream Talk-mikrofonen og høres gjennom den tilkoblede hodetelefonen. For å høre lyd rett fra PC-en må du velge PC-lydkortet som standardenhet; 4d Under «Recording» (Opptak) merker du av «JBL Quantum Stream Talk» og velger «Set Default»

mikrofon

0 dB = 1 v/Pa)

(Angi standard) -> «Default Device» (Standardenhet); 4e Følg anvisningene på skjermen for å tilpasse lydinnstillingene.

005 Førstegangsoppsett på Mac

5a Koble mikrofonen til Mac-en via USB-

tilkoblingen; 5b Gå til Apple-menyen og velg «System Preferences» (Systemvalg);

5c Under «Output» (Utgang) velger

du «JBL Quantum Stream Talk» for lydutgang; Merk: Som standard spilles alle lyder av fra JBL Quantum Stream Talk-mikrofonen og høres gjennom den tilkoblede hodetelefonen. For å høre lyd rett fra Mac-en velger du de innebygde høyttalerne; 5d Under «Input» (Inngang) velger du «JBL Quantum Stream Talk» som lydinngang; 5e Følg anvisningene på skjermen for å tilpasse lydinnstillingene.

006 DEMP / OPPHEV DEMPING 007 Hodetelefonvolum/ mikrofonforsterkning

HODETELEFONFORSTERKER

Impedans: 16 ohm / 32 ohm Utgangseekt (RMS): 23 mWrm pr. kanal

THD: <0,5% (belastning = 32 ohm) Frekvensrespons: 20 Hz - 20 kHz Signal-til-lyd: 92 dB (A-vektet)

MÅL – MIKROFON MED STATIV

Mål (L x B x H): 10,5 cm x 10 cm x 18,6 cm /

Vekt: 146 g / 0,32 pund

(Belastning = 32 ohm)

4,1" x 3,9" x 7,3"

Page 16

001 ZAWARTOŚĆ OPAKOWANIA

Mikrofon JBL Quantum Stream Talk; kabel zasilający USB; QSG | KARTA GWARANCYJNA | KARTA OSTRZEGAWCZA

002 OMÓWIENIE

01 Pierścień LED (Wyciszenie/Anulowanie

wyciszenia/Wskaźnik głośności);

02 Złącze obrotowe; 03 POKRĘTŁO

GŁOŚNOŚCI (WYCISZENIE MIKROFONU/ ANULOWANIE WYCISZENIA + SŁUCHAWKI/ GŁOŚNOŚĆ MIKROFONU); 04 Port USB-C;

05 Port 3,5 mm słuchawek

003 Połączenie

3,5 mm; 2,5 mm; słuchawki; * Kabel 3,5 mm do 2,5 mm lub 3,5 mm nie jest dołączony do zestawu; PC | Mac | PlayStation™ | Nintendo Switch™; * Aby uzyskać najlepszą efektywność, należy używać oryginalnego kabla. Kable USB innych producentów mogą nie być kompatybilne ze wszystkimi modelami tych urządzeń; PC | Mobile | LAPTOP | Nintendo Switch™; * Kabel USB-C do USB-C nie jest dołączony do zestawu. Łączność z portem USB-C może nie

008 DANE TECHNICZNE

MIKROFON

Wymagana moc/pobór: 5 V 500 mA Częstotliwość próbkowania: 44,1 kHz / 48 kHz / 96 kHz Szybkość transmisja: 16 / 24 bit Kapsuły: Elektretowy mikrofon

Charakterystyka kierunkowości: Superkardioidalny Pasmo przenoszenia: 50 Hz - 12 kHz Czułość: -47 ± 3 dB (1 kHz przy 1 Pa,

Maksymalne ciśnienie akustyczne SPL: 110 dB

działać w przypadku niektórych modeli wymienionych urządzeń.

004 Konfiguracja przed pierwszym użyciem na komputerze PC

4a Podłącz mikrofon do komputera PC za

pośrednictwem USB; 4b Przejdź do sekcji „Sound Settings” (Ustawienia dźwięku) -> „Sound Control Panel” (Panel sterowania dźwiękiem); 4c W sekcji „Playback” (Odtwarzanie) podświetl pozycję „JBL Quantum Stream Talk” i wybierz opcję „Set Default” (Ustaw domyślne) -> „Default Device” (Urządzenie domyślne); Uwaga: Domyślnie wszystkie dźwięki będą odtwarzane przez mikrofon JBL Quantum Stream Talk i słyszalne przez słuchawki do niego podłączone. Aby odsłuchiwać dźwięk bezpośrednio z komputera PC, wybierz kartę dźwiękową komputera PC, jako domyślne urządzenie; 4d W opcji „Recording” (Nagrywanie) podświetl pozycję „JBL Quantum Stream Talk” i wybierz „Set Default” (Ustaw domyślne) -> „Default Device” (Urządzenie domyślne);

4e Postępuj zgodnie z informacjami na

pojemnościowy 6 mm

0 dB = 1 v/Pa)

pl PT-BR

WZMACNIACZ SŁUCHAWKOWY

Impedancja: 16 omów / 32 omów Moc wyjściowa (RMS): 23 mW rms na kanał

THD: <0,5% (Obciążenie = 32 omy) Pasmo przenoszenia: 20 Hz - 20 kHz Stosunek sygnału do szumu: 92 dB (A ważony)

WYMIARY - ZE STATYWEM MIKROFONOWYM

Wymiary (dł. x szer. x wys.): 10,5 cm x 10 cm x 18,6 cm /

Masa: 146 g / 0,32 funta

ekranie, aby spersonalizować swoje ustawienia dźwięku.

005 Konfiguracja przed pierwszym użyciem na komputerze Mac

5a Podłącz mikrofon do komputera

Mac za pośrednictwem połączenia USB;

5b Przejdź do menu Apple i wybierz

„System Preferences” (Preferencje systemu); 5c W sekcji „Output” (Wyjście) wybierz „JBL Quantum Stream Talk”, aby wybrać wyjście dźwięku; Uwaga: Domyślnie wszystkie dźwięki będą odtwarzane przez mikrofon JBL Quantum Stream Talk i słyszalne przez słuchawki do niego podłączone. Aby słuchać dźwięku bezpośrednio z komputera Mac, wybierz wbudowane głośniki; 5d W sekcji „Input” (Wejście) wybierz „JBL Quantum Stream Talk” jako wejście dźwięku; 5e Wykonaj pojawiające się na ekranie instrukcje, aby spersonalizować ustawienia dźwięku.

006 WYCISZANIE / ANULOWANIE WYCISZENIA 007 Głośność słuchawek / wzmocnienie mikrofonu

(Obciążenie = 32 omy)

4,1" x 3,9" x 7,3"

001 CONTEÚDO DA CAIXA

Microfone JBL Quantum Stream Talk; Cabo de alimentação USB; QSG | CARTÃO DE GARANTIA | CARTÃO DE AVISO

002 APRESENTAÇÃO

01 Anel de LED (Indicador de volume/

Mudo ativado/desativado); 02 Conexão rotativa; 03 BOTÃO DE VOLUME (SILENCIAR/ ATIVAR MIC + VOLUME MIC/FONE DE OUVIDO);

04 Porta USB-C; 05 Porta de 3,5 mm para

fone de ouvido

003 Conexão

3,5 mm; 2,5 mm; fone de ouvido, *o cabo de 3,5 mm para 2,5 mm ou 3,5 mm não está incluído; PC | Mac | PlayStation™ | Nintendo Switch™; * Para melhor desempenho, use o cabo original. Cabos USB de terceiros podem não funcionar com todos os modelos dos dispositivos mencionados; PC | Dispositivo móvel | NOTEBOOK | Nintendo Switch™; * O cabo USB-C para USB-C não está

008 ESPECIFICAÇÕES TÉCNICAS

MICROFONE

Energia necessária/consumo: 5 V 500 mA Taxas de amostragem: 44,1 kHz / 48 kHz / 96 kHz Taxa de bits: 16 / 24 bit Cápsulas: Microfone condensador de

Padrões polares: Super cardioide Resposta de frequência: 50 Hz - 12 kHz Sensibilidade: -47 ± 3 dB (1 kHz@1 Pa,

SPL máximo: 110 dB

incluído na embalagem. A conectividade com USB-C pode não funcionar com todos os modelos de tais dispositivos.

004 Primeira configuração no PC

4a Conete o microfone ao seu PC via

conexão USB; 4b Vá para “Sound Settings” (Configurações de som) -> “Sound Control Panel” (Painel de controle de som); 4c Em “Playback” (Reprodução), destaque “JBL Quantum Stream Talk” e selecione “Set Default” (Definir padrão) -> “Default Device” (Dispositivo padrão); Observação: Por padrão, todos os sons serão captados pelo microfone JBL Quantum Stream Talk e ouvidos por meio de um fone de ouvido conectado a ele. Para ouvir o som diretamente do PC, selecione a placa de som do PC como o dispositivo padrão;

4d Em “Recording” (Gravação), destaque

“JBL Quantum Stream Talk” e selecione “Set Default” (Definir padrão) -> “Default Device” (Dispositivo padrão); 4e Siga as

eletreto de 6 mm

0 dB = 1 v/Pa)

instruções na tela para personalizar suas configurações de som.

005 Primeira configuração no Mac

5a Conete o microfone ao Mac via conexão

USB; 5b Vá para o menu Apple e selecione “System Preferences” (Preferências de sistema); 5c Em “Output” (Saída), selecione “JBL Quantum Stream Talk” para saída de som; Observação: Por padrão, todos os sons serão captados pelo microfone JBL Quantum Stream Talk e ouvidos por meio de um fone de ouvido conectado a ele. Para ouvir o som diretamente do Mac, selecione os alto-falantes embutidos; 5d Em “Input” (Entrada), selecione “JBL Quantum Stream Talk” para entrada de áudio; 5e Siga as instruções na tela para personalizar suas configurações de som.

006 MUDO ATIVADO/DESATIVADO 007 Volume do fone de ouvido/ganho do microfone

AMPLIFICADOR DE FONE DE OUVIDO

Impedância: 16 ohms / 32 ohms Potência de saída (RMS): 23 mWrms por canal

THD: <0,5% (Carga = 32 ohms) Resposta de frequência: 20 Hz - 20 kHz Sinal para ruído: 92 dB (ponderado A)

DIMENSÕES - MICROFONE COM SUPORTE

Dimensões (C x L x A): 10,5 cm x 10 cm x 18,6 cm /

Peso: 146 g / 0,32 lbs

(Carga = 32 ohms)

4,1" x 3,9" x 7,3"

Page 17

001 DETTA FINNS I LÅDAN

JBL Quantum Stream Talk-mikrofon; USBströmkabel; Snabbguide | GARANTIKORT | VARNINGSKORT

002 ÖVERSIKT

01 Ring-LED (Ljud av/ljud på/

Volym-indikator); 02 Roterande led;

03 VOLYMRATT (MIK LJUD AV/LJUD PÅ +

HÖRLURAR/MIK- VOLYM); 04 USB-C-port;

05 3,5 mm headset-port

003 Anslutning

3,5 mm; 2,5 mm; headset; * 3,5 mm till 2,5 mm- eller 3,5 mm-kabel ingår ej i förpackningen; PC | mac | PlayStation™ | Nintendo Switch™; * Använd originalkabeln för bästa prestanda. USB-kablar från tredje part kanske inte fungerar med alla modeller av nämnda enheter; PC | Mobil | LAPTOP | Nintendo Switch™; * USB-C till USB-Ckabel ingår ej i förpackningen. Anslutning

008 TEKNISK SPECIFIKATION

MIKROFON

Elförbrukning/energiförbrukning: 5 V 500 mA Samplingshastigheter: 44,1 kHz / 48 kHz / 96 kHz Bithastighet: 16/24 bit Kapslar: 6 mm

Polära mönster: Superkardioid Frekvensomfång: 50 Hz - 12 kHz Känslighet: -47 ± 3 dB (1 kHz vid 1 Pa,

Max SPL: 110 dB

med USB-C kanske inte fungerar med alla modeller av ovan nämnda enheter.

004 Installation, första gång, på PC

4a Anslut mikrofonen till din dator

via USB-anslutning; 4b Gå till ”Sound Settings” (Ljudinställningar) -> ”Sound Control Panel” (Panel med ljudreglage);

4c Under “Playback” (Uppspelning)

markera “JBL Quantum Stream Talk” och välj “Set Default” (Ange standard) -> “Default Device” (Standardenhet); Obs! Som standard kommer alla ljud att spelas upp genom JBL Quantum Stream Talk-mikrofonen och hörs via hörlurar som är ansluten till den. För att höra ljudet direkt från datorn, välj PC-ljudkortet som standardenhet;

4d Under “Recording” (Inspelning)

markera “JBL Quantum Stream Talk och välj “Set Default” (Ange standard) -> “Default Device” (Standardenhet); 4e Följ

elektretkondensatormikrofon

0 dB = 1 v/Pa)

SV TR

HÖRLURARNAS FÖRSTARKARE

Impedans: 16 ohm / 32 ohm Uteekt (RMS): 23 mWrms per kanal

THD: <0,5% (Last = 32 ohm) Frekvensomfång: 20 Hz-20 kHz Signal/brus: 92 dB (A-viktat)

MÅTT - MIK MED HÅLLARE

Mått (L x B x H): 10,5 cm x 10 cm x 18,6 cm Vikt: 146 g

instruktionerna på skärmen för att anpassa dina ljudinställningar.

005 Installation, första gång, på Mac

5a Anslut mikrofonen till din Mac via

USB-anslutning; 5b Gå till Apple-menyn och välj ”System Preferences” (Systeminställningar); 5c Under ”Output” (Utgång) välj ”JBL Quantum Stream Talk” för ljudutgång; Obs! Som standard kommer alla ljud att spelas upp genom JBL Quantum Stream Talk-mikrofonen och hörs via hörlurar som är ansluten till den. För att höra ljudet direkt från Mac, välj de inbyggda högtalarna; 5d Under “Input” (Ingång) Välj “JBL Quantum Stream Talk” för ljudingång; 5e Följ instruktionerna på skärmen för att anpassa dina ljudinställningar.

006 LJUD AV/LJUD PÅ 007 Hörlursvolym / mikrofonförstärkning

(Last = 32 ohm)

001 KUTU İÇERİĞİ

JBL Quantum Stream Talk mikrofon; USB güç kablosu; QSG | GARANTİ KARTI | UYARI KARTI

002 GENEL BAKIŞ

01 LED Halka (Sessize Al/Sesi Aç/Ses

Göstergesi); 02 Döner Ek; 03 DÖNER SES DÜĞMESİ (MİKROFON SESSİZE AL/SESİ AÇ + KULAKLIK/MİKROFON SES SEVİYESİ); 04 USB-C Bağlantı Noktası; 05 3,5 mm Kulaklık Girişi

003 Bağlantı

3,5 mm; 2,5 mm; kulaklık; * 3,5 mm ila 2,5 mm veya 3,5 mm kablo pakete dahil değildir; PC | mac | PlayStation™ | Nintendo Switch™; * En iyi performans için orijinal kabloyu kullanın. Üçüncü tarafların sunduğu USB kabloları söz konusu cihazların tüm modelleriyle çalışmayabilir; PC | Cep Telefonu | LAPTOP | Nintendo Switch™; * USB-C’den USB-C’ye kablo pakete dahil değildir. USB-C

008 TEKNİK ÖZELLİK

MİKROFON

Güç gerekli/tüketim: 5 V 500 mA Örnek hızı: 44,1 kHz / 48 kHz / 96 kHz Bit oranı: 16 / 24 bit Kapsüller: 6 mm Elektret Kondenser

Kutup desenleri: Süper Kardioit Frekans aralığı: 50 Hz - 12 kHz Hassasiyet: -47 ± 3 dB (1 kHz@1 Pa,

Maksimum SPL: 110 dB

ile bağlantısı, söz konusu cihazların tüm modelleriyle çalışmayabilir.

004 PC için İlk Kez Kurulum

4a Mikrofonu USB bağlantısı yoluyla

PC’nize bağlayın; 4b “Sound Settings” (Ses Ayarları) -> “Sound Control Panel” (Ses Kontrol Paneli) kısmına gidin;

4c “Playback” (Oynatma) seçeneğinin

altında “JBL Quantum Stream Talk” seçeneğine ve ardından “Set Default” (Varsayılanı Ayarla) -> “Default Device” (Varsayılan Cihaz) seçeneğine tıklayın; Not: Varsayılan olarak, tüm sesler JBL Quantum Stream Talk mikrofonu aracılığıyla çalınacak ve ona bağlı bir kulaklıktan duyulacaktır. Sesi doğrudan PC üzerinden duymak için varsayılan cihaz olarak PC ses kartını seçin; 4d “Recording” (Kayıt) seçeneğinin altındaki “JBL Quantum Stream Talk” seçeneğine ve ardından “Set Default” (Varsayılanı Ayarla) -> “Default Device” (Varsayılan Cihaz)

Mikrofon

0 dB = 1 v/Pa)

seçeneğine tıklayın; 4e Ses ayarlarınızı kişiselleştirmek için ekrandaki talimatları takip edin.

005 MAC için İlk Kez Kurulum

5a Mikrofonu USB bağlantısı aracılığıyla

Mac cihazınıza bağlayın; 5b Apple menüsüne gidin ve “System Preferences” (Sistem Tercihleri) seçeneğine tıklayın;

5c Ses çıkışı için “Output” (Çıkış) kısmının

altındaki “JBL Quantum Stream Talk” seçeneğini seçin; Not: Varsayılan olarak, tüm sesler JBL Quantum Stream Talk mikrofonu aracılığıyla çalınacak ve ona bağlı bir kulaklıktan duyulacaktır. Sesi doğrudan Mac üzerinden duymak için yerleşik hoparlörleri seçin; 5d Ses girişi için “Input” (Giriş) kısmının altındaki “JBL Quantum Stream Talk” seçeneğini seçin;

5e Ses ayarlarınızı kişiselleştirmek için

ekrandaki talimatları takip edin.

006 Sessize Alma/Sesi Açma 007 Kulaklık ses seviyesi / mikrofon kazancı

KULAKLIK AMPLİFİKATÖRÜ

Empedans: 16 ohm / 32 ohm Güç ÇIKIŞI (RMS): Kanal başı 23 mWrms

THD: <%0,5 (Yük = 32 ohms) Frekans aralığı: 20 Hz - 20 kHz Sinyal gürültü: 92 dB (A ağırlıklı)

BOYUTLAR - STANDLI MİK.

Boyutlar (U x G x Y): 10,5 cm x 10 cm x 18,6 cm /

Ağırlık: 146 g / 0,32 lbs

(Yük = 32 ohm)

4,1 inç x 3,9 inç x 7,3 inç

Page 18

001 КОМПЛЕКТ ПОСТАВКИ

Потоковый микрофон JBL Quantum Stream Talk; кабель питания USB; краткое руководство пользователя | ГАРАНТИЙНЫЙ ТАЛОН | ПАСПОРТ БЕЗОПАСНОСТИ

002 КРАТКИЙ ОБЗОР

01 Индикатор звонка (Индикатор

«Выключить/включить звук микрофона / Громкость»);

02 Вращающееся соединение; 03 РУЧКА

РЕГУЛИРОВКИ ГРОМКОСТИ (ВКЛЮЧИТЬ/ ВЫКЛЮЧИТЬ ЗВУК МИКРОФОНА + ГРОМКОСТЬ НАУШНИКОВ/МИКРОФОНА); 04 Порт USB-C;

05 Порт 3,5 мм для гарнитуры

003 Подключение

3,5 мм; 2,5 мм; гарнитура; * кабель 3,5 мм на 2,5 мм или 3,5 мм не входит в комплект поставки; ПК | Mac | PlayStation™ | Nintendo Switch™; * Для обеспечения оптимальных характеристик используйте оригинальный кабель. USB-кабели сторонних производителей могут работать не со всеми моделями упомянутых устройств; ПК | мобильное устройство | ноутбук | Nintendo Switch™; * кабель USB-C – USB-C не входит в

008 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МИКРОФОН

Требуемое питание/ энергопотребление: 5 V 500 mA Частота дискретизации: 44,1 кГц / 48 кГц / 96 кГц Скорость передачи в битах: 16 / 24бит Капсюли: Микрофон с электретным

Диаграммы направленности: Суперкардиоидный Частотная характеристика: 50Гц — 12кГц Чувствительность: -47 ± 3дБ (1кГц при 1Па,

Макс. уровень звукового давления: 110дБ

комплект поставки. Подключение к разъему USB-C может работать не со всеми моделями указанных устройств.

004 Первая настройка на ПК

4a Подключите микрофон к компьютеру

с помощью USB-соединения;

4b Откройте «Sound Settings» (Настройки

звука) -> «Sound Control Panel» (Панель управления звуком); 4c В разделе «Playback» (Воспроизведение) выделите «JBL Quantum Stream Talk» и выберите «Set Default» (Настройки по умолчанию) -> «Default Device» (Устройство по умолчанию); Примечание. По умолчанию все звуки воспроизводятся через микрофон JBL Quantum Stream Talk; их можно прослушивать через подключенные к нему наушники. Чтобы слышать звук непосредственно с компьютера, выберите звуковую карту ПК как устройство по умолчанию; 4d В разделе «Recording» (Запись) выделите «JBL Quantum Stream Talk» и выберите «Set Default» (Настройки по умолчанию) -> «Default Device» (Устройство по умолчанию); 4e Следуйте

конденсатором 6мм

0дБ = 1В/Па)

RU ZH-CN

УСИЛИТЕЛЬ НАУШНИКОВ

Сопротивление: 16/32 Ом Выходная мощность (RMS): 23мВтср.-кв. (нагрузка= 32Ом) Полн. коэфф. гарм. искаж.: <0,5% (нагрузка= 32Ом) Частотная характеристика: 20Гц— 20кГц Коэффициент сигнал-шум: 92дБ (A-оценка)

ГАБАРИТЫ — МИКРОФОН СО СТОЙКОЙ

Габариты (Д x Ш x В): 10,5 смx10 смx18,6см/

Вес: 146г/ 0,32фунта

инструкциям на экране, чтобы выполнить индивидуальные настройки звука.

005 Первая настройка на Mac

5a Подключите микрофон к вашему

Mac через USB-соединение; 5b Откройте меню Apple и выберите «System Preferences» (Системные параметры);

5c В разделе «Output» (Выход) выберите

«JBL Quantum Stream Talk» для выхода звука; Примечание. По умолчанию все звуки воспроизводятся через микрофон JBL Quantum Stream Talk; их можно прослушивать через подключенные к нему наушники. Чтобы слышать звук непосредственно с Mac, выберите встроенные динамики; 5d В разделе «Input» (Выход) выделите «JBL Quantum Stream Talk» для выхода звука;

5e Следуйте инструкциям на экране,

чтобы выполнить индивидуальные настройки звука.

006 ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ЗВУКА МИКРОФОНА

007 Громкость наушников / усиление микрофона

4,1x3,9x7,3дюйма

001 产品清单

JBL Quantum Stream Talk 麦克风；USB 电源线；快速入门指南 | 保修卡 | 警告卡

002 产品概述

01 环形 LED（静音/取消静音/音量

指示灯）；02 旋转接头；03 音量旋钮（麦克风静音/取消静音 + 耳机/麦克风音量）；04 USB-C 端口；05 3.5 mm 耳机监听端口

003 连接

008 技术规格麦克风

电源需求/耗电：采样频率： 44.1 kHz / 48 kH z / 96 kHz 比特率： 16 / 24 位拾音头： 6 mm 驻极体电容传声器指向：超心形频率响应： 50 Hz - 12 kH z 灵敏度： -47 ± 3 dB (1 kHz@1 Pa,

最大 SPL： 110 dB

缆。并非所有设备型号都支持 USB-C 连接。

004 首次在电脑上设置

4a 通过 USB 连接将麦克风连接

到电脑；4b 进入 “Sound Settings （声音设置）-> “Sound Control

Panel”（声音控制面板）；4c 在 “

Playback”（播放）选项下找到 “JBL Quantum Stream Talk”，并选择 “Set Default”（设为默认） -> “Default Device”（默认设备）；注：默认情况下，所有声音都将通过 JBL Quantum Stream Talk 麦克风播放出

来，并可以通过与其连接的耳机听到声音。若要直接听到电脑播放的声音，请选择电脑声卡为默认设备；4d 在 “Recording （录制）选项下找到 “JBL Quantum

Stream Talk”，并选择 “Set Default （设为默认） -> “Default Device

5 V 500 mA

0 dB = 1 v/Pa)

（默认设备）；4e 按照屏幕上的指示进行个性化的声音设置。

005 首次在 Mac 上设置

5a 通过 USB 连接将麦克风连接

”

至 Mac；5b 进入苹果菜单并选择 “System Preferences”（系统偏好设置）；5c 在 “Output”（输出）中选择 “JBL Quantum Stream Talk”，设置声音输出；注：默认情况下，所有声音都将通过 JBL Quantum Stream Talk 麦克风播放出来，并可以通过与其连接的耳机听到声音。若要直接听到 Mac 播放的声音，请选择内置扬声器；5d 在 “Input”（输入）中选择

“

JBL Quantum Stream Talk”，设置声音

”

输入；5e 按照屏幕上的指示进行个性化的声音设置。

”

006 静音/取消静音

”

007 耳机音量/麦克风增益

耳机功放

阻抗： 16 Ω / 32 功率输出 (RMS)：每个通道 23 mWrms

总谐波失真： <0.5%（荷载为 32 Ω 时）频率响应： 20 Hz - 20 kH z 信噪比： 92 dB （A 计权）

尺寸 - 麦克风和支架

尺寸（长 x 宽 x 高）： 10.5 cm x 10 cm x 18.6 cm

重量： 146 g/0.32 lbs

（荷载为 32 Ω 时）

(4.1" x 3.9" x 7.3")

Page 19

001 包裝盒內物品

JBL Quantum Stream Talk 麥克風；USB 電源線；快速入門指南 | 保固卡 | 警告卡

002 概覽

01 環形 LED（靜音/取消靜音/音量

指示燈）；02 旋轉接頭；03 音量旋鈕（麥克風靜音/取消靜音 + 耳機/麥克風音量）；04 USB-C 連接埠；05 3.5mm 耳機連接埠

003 連接

3.5 mm；2.5 mm；耳機；* 3.5 mm 至

2.5 mm 或 3.5 mm 纜線不隨包裝提供；PC | mac | PlayStation™ | Nintendo Switch™；* 為達到最佳效能，

請使用原裝線纜。第三方 USB 線纜可能不適用於所述裝置的所有型號； PC |手機 |筆記型電腦 |Nintendo Switch™；* USB-C 轉 USB-C 纜線不隨包裝提供。與 USB-C 的

008 技術規格麥克風

所需功率/功耗：取樣率： 44.1 kHz / 48 kHz / 96 kHz 位元速率： 16 / 24 位元膠囊： 6 mm 駐極體電容麥克風極性圖案：超心形頻率回應： 50 Hz - 12 kH z 靈敏度： -47 ± 3 dB (1 kHz@1 Pa,

最大 SPL： 110 dB

連接可能不適用於所述裝置的所有型號。

004 在 PC 上首次設定

4a 透過 USB 連接，將麥克風連

接到您的 PC；4b 前往「Sound

Settings」（聲音設定）->「Sound Control Panel」（聲音控制面

板）；4c 在「Playback」（播放）下，反白顯示「JBL Quantum Stream Talk」並選擇「Set Default」（設定預設）->「Default Device」（預設裝置）；附註：依預設，所有聲音都將透過 JBL Quantum Stream Talk 麥克風播放，並透過與之相連的耳機收聽。欲直接聆聽來自 PC 的聲音，請選擇 PC 音效卡作為預設裝置；4d 在「Recording」（錄製）下，反白顯示「JBL Quantum Stream Talk」並選擇「Set Default」（設定預設）->「Default Device」（預

5 V 500 mA

0 dB = 1 v/Pa)

ZH-tw id

耳機放大器

阻抗： 16 歐姆 / 32 歐姆功率輸出 (RMS)：每個通道 23 mWrms

THD： <0.5%（負載 = 32 歐姆）頻率回應： 20 Hz - 20 kH z 雜訊比： 92 dB（A 加權）

尺寸 - 帶支架的麥克風

尺寸（長 x 寬 x 高）： 10.5 cm x 10 cm x 18.6 cm/

重量： 146 g/0.32 lbs

設裝置）；4e 遵循螢幕上的說明，個人化您的聲音設定。

005 在 MAC 上首次設定

5a 透過 USB 連接，將麥克風連接

到您的 Mac；5b 前往 Apple 功能表並選擇「System Preferences」（系統喜好設定）；5c 在「Output」（輸出）下，選擇「JBL Quantum Stream Talk」作為聲音輸出；附註：依預設，所有聲音都將透過 JBL Quantum Stream Talk 麥克風播放，並透過與之相連的耳機收聽。欲直接聆聽來自 Mac 的聲音，請選擇內建喇叭；5d 在「Input」（輸入）下，選擇「JBL Quantum Stream Talk」作為音訊輸入；5e 遵循螢幕上的說明，個人化您的聲音設定。

006 靜音/取消靜音 007 耳機音量 / 麥克風增益

（負載 = 32 歐姆）

4.1" x 3.9" x 7.3"

001 ISI KOTAK

Mikrofon JBL Quantum Stream Talk; kabel daya USB; QSG | KARTU GARANSI | KARTU PERINGATAN

002 GAMBARAN UMUM

01 Cincin LED (Indikator Matikan/Nyalakan

Suara/Volume); 02 Sambungan Putar;

03 KENOP VOLUME (MATIKAN/NYALAKAN

MIKROFON + VOLUME HEADPHONE/MIKROFON);

04 Port USB-C; 05 Port Headset 3,5 mm

003 Sambungan

3,5 mm; 2,5 mm; headset; * kabel 3,5 mm ke 2,5 mm atau 3,5 mm tidak disertakan dalam paket; PC | mac | PlayStation™ | Nintendo Switch™; * Untuk performa terbaik, gunakan kabel asli. Kabel USB pihak ketiga mungkin hanya kompatibel dengan beberapa model perangkat terkait; PC | Ponsel | LAPTOP | Nintendo Switch™; * Kabel USB-C ke USB-C tidak disertakan dalam paket. Konektivitas

008 SPESIFIKASI TEKNIS

MIKROFON

Konsumsi/kebutuhan daya: 5 V 500 mA Laju sampel: 44,1 kHz/48 kHz/96 kHz Laju bit: 16 / 24 bit Kapsul:

Pola kutub: Kardioid Super Respons frekuensi: 50 Hz–12 kHz Sensitivitas: -47 ± 3 dB (1 kHz@1 Pa,

SPL Maksimum: 110 dB

dengan USB-C mungkin tidak berfungsi dengan semua model perangkat tersebut.

004 Pengaturan Pertama Kali di PC

4a Sambungkan mikrofon ke PC melalui

sambungan USB; 4b Buka “Sound Settings” (Pengaturan Suara) -> “Sound Control Panel” (Panel Kontrol Suara); 4c Di bagian “Playback” (Pemutaran), sorot “JBL Quantum Stream Talk” dan pilih “Set Default” (Atur Default) -> “Default Device” (Perangkat Default); Catatan: Secara default, semua suara akan dimainkan melalui mikrofon JBL Quantum Stream Talk dan terdengar melalui headphone yang tersambung ke mikrofon. Untuk mendengarkan suara dari PC secara langsung, pilih kartu suara PC sebagai perangkat default; 4d Di bagian “Recording” (Rekaman), sorot “JBL Quantum Stream Talk” dan pilih “Set Default” (Atur Default) -> “Default Device” (Perangkat

Mikrofon Kondensor Elektret 6 mm

0 dB = 1 v/Pa)

Default); 4e Ikuti petunjuk di layar untuk mengubah pengaturan suara Anda.

005 Pengaturan Pertama Kali di Mac

5a Sambungkan mikrofon ke Mac melalui

sambungan USB; 5b Buka menu Apple dan pilih “System Preferences” (Preferensi Sistem); 5c Di bagian “Output”, pilih “JBL Quantum Stream Talk” sebagai output suara; Catatan: Secara default, semua suara akan dimainkan melalui mikrofon JBL Quantum Stream Talk dan terdengar melalui headphone yang tersambung ke mikrofon. Untuk mendengarkan suara langsung dari Mac, pilih speaker bawaan;

5d Di bagian “Input”, pilih “JBL Quantum

Stream Talk” sebagai input audio; 5e Ikuti petunjuk di layar untuk mengubah pengaturan suara Anda.

006 MEMATIKAN/MENYALAKAN SUARA 007 Volume headphone/gain mikrofon

AMPLIFIER HEADPHONE

Impedans: 16 ohm/32 ohm Output daya (RMS): 23 mWrms per channel

THD: <0,5% (Beban = 32 ohm) Respons frekuensi: 20 Hz–20 kHz Sinyal terhadap derau: 92 dB (pembobotan A)

DIMENSI - MIKROFON DENGAN DUDUKAN

Dimensi (P x L x T): 10,5 cm x 10 cm x 18,6 cm/

Berat: 146 g/0,32 lbs

(Beban = 32 ohm)

4,1" x 3,9" x 7,3"

Page 20

001 同梱品

JBL Quantum Stream Talkマイク、USB 電源ケーブル、クイックスタートガイド|保証書|注意事項

002 製品概要

01 リングLED（ミュート/ミュ

ート解除/音量インジケーター）、02ロータリージョイント、03音量つまみ（マイクミュート/ミュート解除+ヘッドホン/マイク音量）、04 USB-Cポート、05 3.5mmヘッドセットポート

003 接続

008 技術仕様マイク

必要な電力/電力消費量： 5 V 500 mA

サンプルレート： 44.1kHz/48kHz/96kHz ビットレート： 16/24ビット製品： 6mmエレクトロコンデンサ

指向特性：スーパーカーディオイド型周波数特性： 50Hz-12kHz 出力音圧レベル： -47±3dB（1kHz@1Pa、0dB=1v/Pa）最大音圧レベル： 110dB

の接続は、全てのデバイスへの対応を保証するものではありません。

004 PCの初期設定

4a USB接続でPCにマイクを接

続、4b「Sound Settings」（サウンドの設定）->「Sound Control Panel」（サウンドコントロールパネル）に進む、4c「Playback」（再生）で「JBL Quantum Stream Talk」をハイライト表示し、「Set Default」（デフォルトデバイスの設定）->「Default Device」（デフォルトデバイス）を選択、注：デフォルトでは、全てのサウンドがJBL Quantum Stream Talkマイクを通して再生され、接続されたヘッドホンを通して聴くことができます。PCから直接サウンドを聴くには、デフォルトデバイスとしてPCサウンドカードを選択してください、4d「Recording」（録音）で、「JBL Quantum Stream Talk」をハイライト表示し、「Set Default」（デフォルトデバイスの設定）->「Default Device」（デ

ーマイク

JP KO

ヘッドホンアンプ

インピーダンス： 16Ω/32 出力（RMS）： 1チャンネルにつき

全高調波歪み： 0.5%未満（抵抗=32Ω）周波数特性： 20Hz-20kHz S/N比： 92dB（A特性）

寸法-スタンド付きマイク

寸法（長さx幅x高さ）： 10.5cmx10cmx18.6cm

重量：約146g

フォルトデバイス）を選択します、4e 画面上の指示に従ってサウンド設定をカスタマイズします。

005 Macの初期設定

5a USB接続を通してMacにマイク

を接続します、5b Appleメニューに進み、「System Preferences」（システム環境設定）を選択します、5c「Output」（出力）で、サウンド出力用に「JBL Quantum Stream Talk」を選択します、注：デフォルトでは、全てのサウンドがJBL Quantum Stream Talk マイクを通して再生され、接続されたヘッドホンを通して聴くことができます。Macから直接サウンドを聴くには、内蔵スピーカーを選択してください、5d「Input」（入力）で、音声入力用に「JBL Quantum Stream Talk」を選択します、5e 画面上の指示に従ってサウンド設定をカスタマイズします。

006 ミュート/ミュート解除 007 ヘッドホン音量/マイク

ゲイン

23mWrms（抵抗=32Ω）

001 구성품

JBL Quantum Stream Talk 마이크, USB 전원 케이블, QSG | 품질보증서 | 경고 카드

002 개요

01 링 LED(음소거/음소거 해제/볼륨

표시기), 02 로터리 조인트, 03 볼륨 노브(마이크 음소거/음소거 해제 + 헤드폰/마이크 볼륨), 04 USB-C 포트,

05 3.5mm 헤드셋 포트

003 연결

3.5mm; 2.5mm, 헤드셋, * 3.5mm~2.5mm 또는 3.5mm 케이블은 패키지에 포함되어 있지 않습니다. PC |

mac | PlayStation™ | Nintendo Switch™, * 최상의 성능을 얻으려면

정품 케이블을 사용하십시오. 타사 USB 케이블은 해당 장치의 일부 모델에서 작동하지 않을 수 있습니다, PC | 모바일 | 노트북 | Nintendo Switch™, * USB-C to USB-C 케이블은 패키지에 포함되지 않습니다. USB-C는 앞서 언급한 장치

008 기술 사양

마이크

필요한 전원/소비 전력: 샘플 속도: 44.1kHz/48kHz/96kHz 비트 전송률: 16/24비트 캡슐: 6mm 일렉트릿 콘덴서

폴라 패턴: 슈퍼 카디오이드 주파수 응답: 50Hz~12kHz 민감도: -47±3dB(1kHz@1Pa,

최대 SPL: 110dB

중 일부 모델과 연결되지 않을 수 있습니다.

004 PC에서 최초 설정

4a USB 연결을 통해 마이크를

PC에 연결합니다. 4b “Sound Settings”(사운드 설정) -> “Sound Control Panel”(사운드 제어판)로

이동합니다. 4c “Playback”(재생) 에서 “JBL Quantum Stream Talk”를 강조 표시하고 “Set Default”(기본값 설정) -> “Default Device”(기본 장치)를 선택합니다. 참고: 기본적으로 모든 사운드는 JBL Quantum Stream Talk 마이크를 통해 재생되며, 마이크에 연결된 헤드폰을 통해 들립니다.

PC에서 직접 사운드를 들으려면 PC 사운드 카드를 기본 장치로

선택합니다. 4d “Recording”(레코딩) 에서 “JBL Quantum Stream Talk”를 강조 표시하고 “Set Default”(기본값 설정) -> “Default Device”(기본 장치) 를 선택합니다. 4e 화면의 지침에

5 V 500 mA

마이크

0dB = 1v/Pa)

따라 사운드 설정을 사용자에 맞게 조정합니다.

005 Mac에서 최초 설정

5a USB 연결을 통해 마이크를

Mac에 연결합니다. 5b Apple 메뉴로 이동하여 “System Preferences”(시스템 기본 설정)

를 선택합니다. 5c “Output”(출력) 에서 사운드 출력으로 “JBL Quantum Stream Talk”를 선택합니다. 참고: 기본적으로 모든 사운드는 JBL Quantum Stream Talk 마이크를 통해 재생되며, 마이크에 연결된 헤드폰을 통해 들립니다. Mac 에서 직접 사운드를 들으려면 내장 스피커를 선택합니다.

5d “Input”(입력)에서 오디오

입력으로 “JBL Quantum Stream Talk”를 강조 표시합니다. 5e 화면의 지침에 따라 사운드 설정을 사용자에 맞게 조정합니다.

006 마이크 음소거/음소거 해제 007 헤드폰 볼륨/마이크 게인

헤드폰 앰프

임피던스: 16Ω/32 전원 출력(RMS): 채널당

THD: <0.5%(로드 = 32Ω) 주파수 응답: 20Hz~20kHz 신호 대 잡음: 92dB(A-가중)

치수 - 마이크 및 스탠드

치수(길이 x 너비 x 높이): 10.5cm x 10cm x 18.6cm/

중량: 146g/0.32lbs

23mWrms(로드 = 32Ω)

4.1" x 3.9" x 7.3"

Page 21



  



01



0203

 

0405





           

       

 

4a

 4b            

          4e   

 

5a

 5b      

     





  5 V 500 mA      

      

 



   5e 

 



 

  

   

      



 

 

 

    

Page 22

ﻲﺘﻟﺍ ﺕﻴﻠﻌﺘﻟﺍ ﻊﺒﺗﺍ 4e ؛(ﴈﺍﱰﻓﻻﺍ ﺯﺎﻬﺠﻟﺍ) “Device

.ﺕﻮﺼﻟﺍ ﺕﺍﺩﺍﺪﻋﺇ ﺺﻴﺼﺨﺘﻟ ﺔﺷﺎﺸﻟﺍ ﲆﻋ ﺮﻬﻈﺗ

Mac ﺓﺰﻬﺟﺃ ﲆﻋ ﺓﺮﻣ ﻝﻭﻷ ﺩﺍﺪﻋﻹﺍ 005

ﺔﻠﺻﻭ ﱪﻋ Mac ﺯﺎﻬﺠﺑ ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﻞﻴﺻﻮﺘﺑ ﻢﻗ 5a

System” ﺩﺪﺣﻭ Apple ﺔﺎﻗ ﱃﺇ ﻞﻘﺘﻧﺍ 5b ؛USB

ﻞﻔﺳﺃ 5c ؛(ﻡﺎﻈﻨﻟﺍ ﺕﻼﻴﻀﻔﺗ) “Preferences

JBL Quantum Stream” ﺩﺪﺣ (ﺝﺮﺨﻟﺍ) “Output”

ﻞﻴﻐﺸﺗ ﻢﺘﻳ ،ﺎًﻴﺿﺍﱰﻓﺍ :ﺔﻇﻮﺤﻠﻣ ؛ﺕﻮﺼﻟﺍ ﺝﺮﺨﻟ “Talk JBL Quantum ﻥﻮﻓﻭﺮﻜﻴﻣ ﻝﻼﺧ ﻦﻣ ﺕﺍﻮﺻﻷﺍ ﻊﻴﻤﺟ

ﺱﺃﺮﻟﺍ ﺔﻋﺳ ﻝﻼﺧ ﻦﻣ ﻊﻤﺴُﺗﻭ Stream Talk

ﺩﺪﺣ ،ﺓﴍﺎﺒﻣ Mac ﺯﺎﻬﺟ ﻦﻣ ﺕﻮﺼﻟﺍ ﻉﺴﻟ .ﻪﺑ ﺔﻠﺼﺘﳌﺍ

ﺩﺪﺣ (ﻞﺧﺪﻟﺍ) “Input” ﻞﻔﺳﺃ 5d ؛ﺔﺠﻣﺪﳌﺍ ﺕﺎﻋﺴﻟﺍ

؛ﺕﻮﺼﻟﺍ ﻝﺎﺧﺩﻹ “JBL Quantum Stream Talk”

ﺺﻴﺼﺨﺘﻟ ﺔﺷﺎﺸﻟﺍ ﲆﻋ ﺮﻬﻈﺗ ﻲﺘﻟﺍ ﺕﻴﻠﻌﺘﻟﺍ ﻊﺒﺗﺍ 5e

ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﺐﺴﻛ/ﺱﺃﺮﻟﺍ ﺔﻋﺳ ﺕﻮﺻ 007

ﺔﺻﻮﺑ 7.3 x ﺔﺻﻮﺑ 3.9 x ﺔﺻﻮﺑ 4.1

.ﺕﻮﺼﻟﺍ ﺕﺍﺩﺍﺪﻋﺇ

ﺕﻮﺼﻟﺍ ﻢﺘﻛ ﺀﺎﻐﻟﺇ/ﻢﺘﻛ 006

ﺯﺮﻃ ﻊﻴﻤﺟ ﻊﻣ USB-C ﻞﻴﺻﻮﺘﻟﺍ ﻞﺒﻛ ﻞﻤﻌﻳ ﻻ ﺪﻗ

ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺓﺰﻬﺟﺃ ﲆﻋ ﺓﺮﻣ ﻝﻭﻷ ﺩﺍﺪﻋﻹﺍ 004

ﻡﺍﺪﺨﺘﺳﺎﺑ ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺯﺎﻬﺟ ﱃﺇ ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﻞﻴﺻﻮﺘﺑ ﻢﻗ 4a

ﺕﺍﺩﺍﺪﻋﺇ) “Sound Settings” ﱃﺇ ﻞﻘﺘﻧﺍ 4b .USB ﺔﻠﺻﻭ

ﻢﻜﺤﺘﻟﺍ ﺔﺣﻮﻟ) “Sound Control Panel” <- (ﺕﻮﺼﻟﺍ

JBL” ﻞّﻠﻇ ،(ﻞﻴﻐﺸﺗ) “Playback” ﻞﻔﺳﺃ 4c .(ﺕﻮﺼﻟﺍ ﰲ

“Set Default” ﺩﺪﺣﻭ “Quantum Stream Talk ﺯﺎﻬﺠﻟﺍ) “Default Device” <- (ﴈﺍﱰﻓﺍ ﺯﺎﻬﺟ ﻴﻌﺗ)

ﺕﺍﻮﺻﻷﺍ ﻊﻴﻤﺟ ﻞﻴﻐﺸﺗ ﻢﺘﻳ ،ﺎًﻴﺿﺍﱰﻓﺍ :ﺔﻇﻮﺤﻠﻣ ؛(ﴈﺍﱰﻓﻻﺍ

JBL Quantum Stream Talk ﻥﻮﻓﻭﺮﻜﻴﻣ ﻝﻼﺧ ﻦﻣ

ﺕﻮﺼﻟﺍ ﻉﺴﻟ .ﻪﺑ ﺔﻠﺼﺘﳌﺍ ﺱﺃﺮﻟﺍ ﺔﻋﺳ ﻝﻼﺧ ﻦﻣ ﻊﻤﺴُﺗﻭ

ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺕﻮﺻ ﺔﻗﺎﻄﺑ ﺩﺪﺣ ،ًﺓﴍﺎﺒﻣ ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺯﺎﻬﺟ ﻦﻣ

(ﻞﻴﺠﺴﺘﻟﺍ) “Recording” ﻞﻔﺳﺃ 4d ؛ﴈﺍﱰﻓﺍ ﺯﺎﻬﺠﻛ

Set” ﺩﺪﺣﻭ “JBL Quantum Stream Talk” ﺩﺪﺣ

Default” <- (ﴈﺍﱰﻓﺍ ﺯﺎﻬﺟ ﻴﻌﺗ) “Default

ﺱﺃﺮﻟﺍ ﺔﻋﺳ ﺕﻮﺻ ﻢﺨﻀﻣ

:ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻣﻭﺎﻘﳌﺍﻡﻭﺃ 32/ﻡﻭﺃ 16

:(ﻊﺑﺮﻣ ﻂﺳﻮﺘﻣ ﺭﺬﺟ) ﺔﻗﺎﻄﻟﺍ ﺝﺮﺧ(ﻡﻭﺃ 32 = ﻞﻤﺤﻟﺍ) ﺓﺎﻨﻗ ﻞﻜﻟ mWrms 23

:ﻲﻘﻓﺍﻮﺘﻟﺍ ﻩﻮﺸﺘﻟﺍ ﱄﺟﺇ(ﻡﻭﺃ 32 = ﻞﻤﺤﻟﺍ) 0.5%>

:ﺩﺩﱰﻟﺍ ﺔﺑﺎﺠﺘﺳﺍﺰﺗﺮﻫﻮﻠﻴﻛ 20 - ﺰﺗ ﺮﻫ 20

:ﺶﻳﻮﺸﺘﻟﺍ ﱃﺇ ﺓﺭﺎﺷﻹﺍ(ﺃ ﺔﺌﻔﻟﺍ) ﻞﺒﻴﺴﻳﺩ 92

ﻞﻣﺎﺤﻟﺍ ﻊﻣ ﻥﻮﻓﻭﺮﻜﻴﳌﺍ - ﺩﺎﻌﺑﻷﺍ

:(ﻉﺎﻔﺗﺭﺍ×ﺽﺮﻋ×ﻝﻮﻃ) ﺩﺎﻌﺑﻷﺍ / ﻢﺳ 18.6 x ﻢﺳ 10 x ﻢﺳ 10.5

(ﻝﺎﻜﺳﺎﺑ/ﺖﻟﻮﻓ 1 = ﻞﺒﻴﺴﻳﺩ 0 ،ﻝﺎﻜﺳﺎﺑ

:ﻥﺯﻮﻟﺍﻞﻃﺭ 0.32 / ﻢﺟ 146

ﺔﻗﺎﻃ ﻞﺒﻛ ؛JBL Quantum Stream Talk ﻥﻮﻓﻭﺮﻜﻴﻣ

.ﺓﺭﻮﻛﺬﳌﺍ ﺓﺰﻬﺟﻷﺍ

ﺮﻳﺬﺤﺗ ﺔﻗﺎﻄﺑ | ﻥﺿ ﺔﻗﺎﻄﺑ | ﻊﻳﴪﻟﺍ ﻞﻴﻐﺸﺘﻟﺍ ﻞﻴﻟﺩ ؛USB

+ (ﻕﺭﺯﺃ ،ﴬﺧﺃ ،ﺮﻤﺣﺃ) RGB ﻥﺍﻮﻟﺄﺑ ﺓﺀﺎﺿﺇ) LED ﺔﻘﻠﺣ 01

ﺡﺎﺘﻔﻣ 03 ؛ﺭﺍﻭﺩ ﻞﺼﻔﻣ 02 ؛(ﺕﻮﺼﻟﺍ ﻢﺘﻛ ﺀﺎﻐﻟﺇ/ﻢﺘﻛ ﴍﺆﻣ

ﻯﻮﺘﺴﻣ + ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﻢﺘﻛ ﺀﺎﻐﻟﺇ/ﻢﺘﻛ) ﺕﻮﺼﻟﺍ ﻯﻮﺘﺴﻣ

؛USB-C ﺬﻔﻨﻣ 04 ؛(ﻥﻮﻓﻭﺮﻜﻴﳌﺍ/ﺱﺃﺮﻟﺍ ﺔﻋﺳ ﺕﻮﺻ

2.5 ﱃﺇ ﻢﻣ 3.5 ﻞﺒﻛ * ؛ﺱﺃﺭ ﺔﻋﺳ ؛ﻢﻣ 2.5 ؛ﻢﻣ 3.5

| ﻙﺎﻣ | ﺮﺗﻮﻴﺒﻤﻛ ؛ﺓﻮﺒﻌﻟﺍ ﰲ ﻦﻤﻀﻣ ﻏ ﻢﻣ 3.5 ﻭﺃ ﻢﻣ ﻝﻮﺼﺤﻠﻟ * ؛Nintendo Switch™ | PlayStation ™ ﺕﻼﺒﻛ ﻞﻤﻌﺗ ﻻ ﺪﻗ .ﲇﺻﻷﺍ ﻞﺒﻜﻟﺍ ﻡﺪﺨﺘﺳﺍ ،ﺀﺍﺩﺃ ﻞﻀﻓﺃ ﲆﻋ

؛ﺓﺭﻮﻛﺬﳌﺍ ﺓﺰﻬﺟﻷﺍ ﺯﺮﻃ ﻊﻴﻤﺟ ﻊﻣ ﻐﻟﺍ ﻦﻣ ﺓﺩﺭﻮﳌﺍ USB

؛Nintendo Switch™ | ﺏﻮﺗ ﺏﻻ | ﻝﺍﻮﺟ | ﺮﺗﻮﻴﺒﻤﻛ

.ﺓﻮﺒﻌﻟﺍ ﰲ ﻦﻤﻀﻣ ﻏ USB-C ﱃﺇ USB-C ﻞﻴﺻﻮﺗ ﻞﺒﻛ *

ﺰﺗﺮﻫ ﻮﻠﻴﻛ 96

ﺓﻮﺒﻌﻟﺍ ﺕﺎﻳﻮﺘﺤﻣ 001

ﺔﻣﺎﻋ ﺓﺮﻈﻧ 002

.ﻢﻣ 3.5 ﺱﺃﺮﻟﺍ ﺔﻋﺳ ﺬﻔﻨﻣ 05

ﺕﻼﻴﺻﻮﺘﻟﺍ 003

ﺔﻴﻨﻘﺘﻟﺍ ﺕﺎﻔﺻﺍﻮﳌﺍ 008

ﻥﻮﻓﻭﺮﻜﻴﻣ

:ﺔﻗﺎﻄﻟﺍ ﻙﻼﻬﺘﺳﺍ/ﺔﺑﻮﻠﻄﳌﺍ ﺔﻗﺎﻄﻟﺍ ﺒﻣﺃ ﲇﻠﻣ 500 ﺖﻟﻮﻓ 5

:ﺔﻨﻴﻌﻟﺍ ﻝﺪﻌﻣ / ﺰﺗﺮﻫ ﻮﻠﻴﻛ 48/ ﺰﺗﺮﻫ ﻮﻠﻴﻛ 44.1

:ﺖﺒﻟﺍ ﻝﺪﻌﻣﺖﺑ 24 / 16 :ﺕﻻﻮﺴﺒﻜﻟﺍﻢﻣ 6 ﻢﺠﺤﺑ ﺎﺑﺮﻬﻛ ﻒﺜﻜ ﻥﻮﻓﻭﺮﻜﻴﻣ

:ﻲﺒﻄﻘﻟﺍ ﻁﺎﻷﺍﻲﺒﻠﻗ ﺮﺑﻮﺳ

:ﺩﺩﱰﻟﺍ ﺔﺑﺎﺠﺘﺳﺍﺰﺗﺮﻫ ﻮﻠﻴﻛ 12 - ﺰﺗﺮﻫ 50

:ﺔﻴﺳﺎﺴﺤﻟﺍ 1ﲆﻋ ﺰﺗﺮﻫ ﻮﻠﻴﻛ 1) ﻞﺒﻴﺴﻳﺩ 3 ± -47

:ﺕﻮﺻ ﻂﻐﺿ ﻯﻮﺘﺴﻣ ﴡﻗﺃﻞﺒﻴﺴﻳﺩ 110

     

Mac בשחמב תינושאר הר דגה 005

 Mac-    5a

Apple   5b ; USB 

) System Preferences 

,() Output  5c ;(

 JBL Quantum Stream Talk 

   : ; 

      ,

   JBL Quantum Stream Talk

  .  

  ,Mac-  

Input  5d ;  

JBL Quantum Stream Talk  ,()

  5e ;  

    

.   

הקתשה לוטיב /הקתשה 006

חבש / תוינזוא לש לוק תמצוע 007

.

ןופורקימ

( 32 = )

דמעמ םע ןופורקימ - תוד ימ

  .    USB-C-

     USB-C

.   

ישיא בשחמב תינושאר ה רדגה 004

      4a

Sound Settings   4b ; USB 

Sound Control Panel <- ( )

Playback  4c ;(  )

JBL Quantum Stream   ,()

) Set Default  Talk

) Default Device <- ( 

   : ;( 

      ,

   JBL Quantum Stream Talk

  .  

  ,  

      

Recording  4d ; 

JBL Quantum Stream   ,()

  ) Set Default  Talk

 ) Default Device <- (

    4e ;( 

תוינזוא רבגמ

: 32 / 16

:(RMS)    23 mWrms

: ( 32 = ) 0.5%>

:  20 Hz - 20 kHz

: (A ) 92 dB

:(H x W x L) “ 18.6 x “ 10.0 x “ 10.5

: 146

 ;JBL Quantum Stream Talk 

   /)

“ 3.5    05 ; USB-C  04

  ,     *

 |    |   

USB-C  * ;Nintendo Switch™ | 

“ 6 

0 dB = 1 v/Pa)

הכרעה תלוכת 001

 |    ,USB 

   | 

/ )   01

 02 ;(   / 

   03 ; 

;(/     +

 * ; ;“ 2.5 ;“ 3.5

 “ 3.5  “ 2.5- “ 3.5

 |   ;  

;Nintendo Switch™ | Mac | PlayStation™

 USB  .         ;    

הריקס 002

003 רוביח

ינכט טרפמ 008

ןופורקימ

:  /  5 V 500 mA

: 44.1 kHz/48 kHz/96 kHz

:  16/24

:    

: Super Cardioid

:  50 Hz - 12 kHz

: SPL 110 dB

: -47 ± 3 dB ( 1 kHz@1 Pa ,

Page 23

Este produto está homologado pela Anatel, de acordo com os procedimentos regulamentados para avaliação da conformidade de produtos para telecomunicações e atende aos requisitos técnicos aplicados.

Para maiores informações, consulte o site da Anatel – www.anatel.gov.br Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas

devidamente autorizados.

Atenção: conforme lei brasileira n° 11.291, a exposição prolongada a ruídos superiores a 85dB pode causar danos ao sistema auditivo.

Page 24

Product specications and app screens are subject to change without notice.

HP_JBL_Quantum Stream Talk_QSG_Global_CR_V9
