JBL JBL Quantum Stream Studio Quick Start Guide (Multilingual)

Stream Studio

QUICK START GUIDE

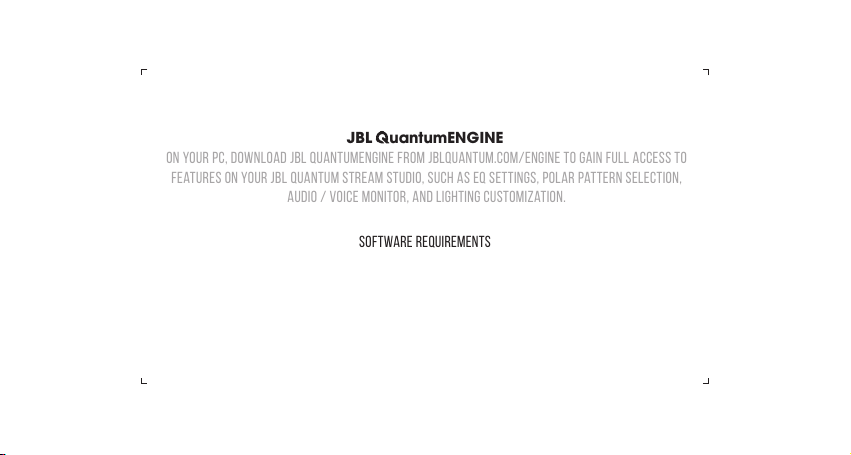

Software requirements

ON YOUR PC, download JBL QuantumENGINE from JBLquantum.com/engine to gain full access to

features on your JBL Quantum Stream Studio, such as EQ settings, polar pattern selection,

audio / voice monitor, and lighting customization.

JBL QuantumENGINE

Platform: Windows 10 (64 bit only) / Windows 11

*Always use the latest version of WINDOWS 10 (64 BIT) OR WINDOWS 11 for the most optimal

500 MB of free hard drive space for installation

experience on JBL QuantumENGINE

001 WHAT'S IN THE BOX

QSG | WARRANTY CARD |

WARNING CARD

JBL Quantum Stream Studio microphone

USB power cable

002 OVERVIEW

01 Touch Button (Mic Mute/Unmute)
02 Ring LED (RGB Lighting + Mute/Unmute

indicator)

03 Volume Knob
04 VOLUME INDICATOR (HEADPHONE | MIC |

AUDIO/VOICE MONITOR | VU METER)

05 MODE INDICATORS (HEADPHONE | MIC |

AUDIO/VOICE MONITOR)

06 Microphone Stand
07 Polar Pattern Button
08 Polar Pattern Indicators
09 3.5mm Headset Port
10 USB-C Port

10

09

003 Connection

PC | mac | PlayStation™ | Nintendo Switch™

*

* For best performance, use the original cable. Third-party USB cables
may not work with all models of said devices.

PC | Mobile | LAPTOP | Nintendo Switch™

*

3.5 mm

2.5 mm

3.5 mm

* USB-C to USB-C cable is not included by-pack. Connectivity with USB-C may
not work with all models of said devices.

*

headset

* 3.5 mm to 2.5 mm or 3.5 mm cable is not included by-pack.

004 First Time Setup on PC

4a Connect the microphone to your PC via USB connection.
4b Go to “Sound Settings” -> “Sound Control Panel”.
4c Under “Playback” highlight “JBL Quantum Stream Studio”

and select “Set Default” -> “Default Device”.
Note: By default, all sounds will be played through the
JBL Quantum Stream Studio microphone and heard
through a headphone connected to it. To hear sound
from the PC directly, select the PC sound card as the
default device.

4d Under “Recording” highlight “JBL Quantum Stream

Studio” and select “Set Default” -> “Default Device”.

4e Follow the onscreen instructions to personalize your

sound settings.

JBL Quantum Stream Studio JBL Quantum Stream Studio

005 First Time Setup on Mac

5a Connect the microphone to your Mac via USB

connection.

5b Go to the Apple menu and select “System Preferences”.
5c Under “Output” select “JBL Quantum Stream Studio” for

sound output.

Note: By default, all sounds will be played through the

JBL Quantum Stream Studio microphone and heard

through a headphone connected to it. To hear sound

from the Mac directly, select the built-in speakers.

5d Under “Input” select “JBL Quantum Stream Studio” for

audio input.

5e Follow the onscreen instructions to personalize your

sound settings.

JBL Quantum Stream Studio JBL Quantum Stream Studio

006 Polar pattern

CARDIOID

INDIVIDUAL PODCASTS, GAMING,
STREAMING, VOICEOVERS ETC.

Omnidirectional

MULTI-PERSON PODCASTS. CONFERENCE
CALLS, FIELD RECORDINGS ETC.

Stereo

VOCALS, INSTRUMENTS, ORCHESTRAS ETC.

Bidirectional

INTERVIEWS, VOCAL AND INSTRUMENTAL
DUETS ETC.

Cardioid (Default)

Omnidirectional

× 1

Stereo

Bidirectional

Recommended positioning Not recommended

007 MUTE / UNMUTE

mute

× 1

unmute

008 Headphone volume / microphone gain

+

× 1

009 AUDIO / VOICE MONITOR

× 2

010 TECH SPEC

Weight: 554.7 g / 1.223 lbs

MICROPHONE

Power required/consumption: 5 V 500 mA
Sample rates: 44.1 kHz / 48 kHz / 96 kHz / 192 kHz
Bit rate: 16 / 24 bit
Capsules: 3 * 14 mm Electret Condenser Microphone
Polar patterns: Cardioid, omnidirectional, stereo, bi-directional
Frequency response: 50 Hz - 16 kHz
Sensitivity: -37 ± 3 dB (1 kHz@1 Pa, 0 dB = 1 v/Pa)
Maximum SPL: 110 dB

HEADPHONE AMPLIFIER

Impedance: 16 ohms / 32 ohms
Power output (RMS): 42 mWrms per channel (Load = 32 ohms)
THD: <0.5% (Load = 32 ohms)
Frequency response: 20 Hz - 20 kHz
Signal to noise: 92 dB with 48 kHz sample rate,

92 dB with 192 kHz sample rate,
(A-weighted)

DIMENSIONS - MIC WITH STAND

Dimensions (L x W x H): 9.0 cm x 9.0 cm x 20.45 cm / 3.54" x 3.54" x 8.05"

001 CONTENU DE LA BOÎTE

Micro JBL Quantum Stream Studio ; câble
d’alimentation USB; GDR | CARTE DE
GARANTIE | CARTE D’AVERTISSEMENT

002 PRÉSENTATION

01 Bouton tactile (coupure/activation

micro), 02 Anneau lumineux (éclairage RVB +
témoin coupé/actif), 03 Bouton de volume,

04 TÉMOIN VOLUME (CASQUE | MICRO | MONITEUR

AUDIO/VOCAL | VU MÈTRE), 05 TÉMOINS DE
MODE (CASQUE | MIC | MONITEUR AUDIO/VOCAL),

06 Pied microphone, 07 Bouton diagramme

polaire, 08 Témoins diagramme polaire,

09 Prise casque 3,5 mm, 10 Prise USB-C

003 Connexion

3,5 mm; 2,5 mm; PC | Mac |
PlayStation™ | Nintendo Switch™;
* Utilisez le câble d’origine pour obtenir
les meilleures performances. Les câbles
USB tiers peuvent ne pas fonctionner avec
tous les modèles de ces appareils; PC |
Mobile | ORDINATEUR PORTABLE | Nintendo
Switch™; * Câble USB-C vers USB-C non
inclus. La connectivité avec USB-C peut ne
pas fonctionner avec tous les modèles de
ces appareils, casque, * Câble 3,5 mm vers
2,5 mm ou câble 3,5 mm non inclus.

010 SPÉC. TECHNIQUES

MICROPHONE

Alimentation requise/
Consommation: 5 V 500 mA
Fréquences d’échantillonnage: 44,1 kHz / 48kHz / 96kHz / 192kHz
Débit binaire: 16 / 24 bits
Capsules: 3 microphones à condensateur

Directivité: Cardioïde, omnidirectionnel,

Réponse en fréquence: 50 Hz- 16 kHz
Sensibilité : -37 ±3 dB (1kHz à 1Pa,

Pression sonore max. : 110dB

AMPLIFICATEUR DE CASQUE

Impédance: 16 ohms/ 32 ohms

004 Première configuration sur PC

4a Connectez le microphone à votre PC via

une connexion USB, 4b Allez dans «Sound
Settings» (Paramètres audio) -> «Sound
Control Pane» (lPanneau de configuration
du son), 4c Sous «Playback» (Lecture),
sélectionnez «JBL Quantum Stream Studio»
puis «Set Default» (Définir par défaut) ->
«Default Device» (Périphérique par défaut),
Remarque: Par défaut, tous les sons sont
transmis via le microphone JBL Quantum
Stream Studio et émis par le casque qui lui
est connecté. Pour entendre directement
le son du PC, sélectionnez la carte son
du PC comme périphérique par défaut,

4d Sous «Recording» (Enregistrement),

sélectionnez «JBL Quantum Stream Studio»
puis «Set Default» (Définir par défaut) ->
«Default Device» (Périphérique par défaut),

4e Suivez les instructions à l’écran pour

personnaliser vos paramètres audio.

005 Première configuration sur MAC

5a Connectez le microphone à votre Mac

via une connexion USB, 5b Allez dans le
menu Apple et sélectionnez «System
Preferences» (Préférences Système),

5c Sous «Output» (Sortie), sélectionnez

électret de 14 mm

stéréo, bidirectionnel

0dB = 1 v/Pa)

FR

Puissance de sortie (RMS): 42 mWrms par canal

DHT: <0,5% (charge = 32 ohms)
Réponse en fréquence: 20Hz- 20kHz
Signal sur bruit: 92 dB avec une fréquence

DIMENSIONS - MICRO AVEC PIED

Dimensions (L x P x H) : 9,0cm x 9,0cm x 20,45cm /

Poids: 554,7 g/ 1,223 lbs

«JBL Quantum Stream Studio» pour la
sortie audio, Remarque: Par défaut, tous
les sons sont transmis via le microphone
JBL Quantum Stream Studio et émis par le
casque qui lui est connecté. Pour entendre
directement le son du Mac, sélectionnez
les haut-parleurs intégrés, 5d Sous
«Input» (Entrée), sélectionnez «JBL
Quantum Stream Studio» pour l’entrée
audio, 5e Suivez les instructions à l’écran
pour personnaliser vos paramètres audio.

006 Diagramme polaire

CARDIOÏDE, PODCASTS INDIVIDUELS, JEUX,
STREAMING, DOUBLAGE, ETC., Omnidirectionnel,
PODCASTS DE GROUPES. CONFÉRENCES
TÉLÉPHONIQUES, ENREGISTREMENTS SUR LE
TERRAIN, ETC., Stéréo, VOIX, INSTRUMENTS,
ORCHESTRES, ETC., Bidirectionnel, INTERVIEWS,
DUOS VOCAUX ET INSTRUMENTAUX, ETC.,
Cardioïde (par défaut), Omnidirectionnel,
Stéréo, Bidirectionnel, Positionnement
recommandé, Non recommandé

007 COUPER/ RÉACTIVER

coupure, réactivation

008 Volume casque / gain microphone
009 MONITEUR AUDIO / VOIX

(charge = 32 ohms)

d’échantillonnage de 48 kHz,
92 dB avec une fréquence
d’échantillonnage de 192 kHz,
(pondération A)

3,54" x 3,54" x 8,05"

001 HVAD ER DER I KASSEN

JBL Quantum Stream Studio-mikrofon;
USB-strømkabel; Lynguide | GARANTIKORT |
ADVARSELSKORT

002 OVERSIGT

01 Berøringsknap (slå mikrofonen

til/fra); 02 Ring-LED (RGB­belysning + indikator for mikrofon til/fra);

03 Lydstyrkeknap; 04 Lydstyrkeindikator

(HOVEDTELEFON | MIKROFON | LYD-/
STEMMEMONITOR | VU-METER);

05 TILSTANDSINDIKATORER (HOVEDTELEFON |

MIKROFON | LYD-/STEMMEMONITOR);

06 Mikrofonstativ; 07 Knap for polært

mønster; 08 Indikatorer for polært
mønster; 09 3,5 mm stik til headset;

10 USB-C-stik

003 Forbindelse

3,5 mm; 2,5 mm; PC | Mac | PlayStation™ |
Nintendo Switch™; * For at få den bedste
ydelse skal du bruge det originale kabel.
USB-kabler fra tredjeparter fungerer
muligvis ikke med alle modeller af de
nævnte enheder; PC | Mobil | BÆRBAR
COMPUTER | Nintendo Switch™; * USB-C til
USB-C-kabel er ikke inkluderet i kassen.
Tilslutning med USB-C fungerer muligvis

010 TEKNISKE SPECIFIKATIONER

MIKROFON

Strøm påkrævet/forbrug: 5 V 500 mA
Samplingrate: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz
Bitrate: 16 / 24 bit
Kapsler: 3 * 14 mm elektret-

Karakteristik: Kardioid, ikke retningsbestemt,

Frekvensområde: 50 Hz - 16 kHz
Følsomhed: -37 ± 3 dB (1 kHz ved1 Pa,

Maksimal SPL: 110 dB

ikke med alle modeller af nævnte enheder;
hovedtelefon; * 3,5 mm til 2,5 mm eller
3,5 mm kabel er ikke inkluderet i kassen.

004 Første opsætning på PC

4a Tilslut mikrofonen til din PC via

USB-forbindelse; 4b Gå til “Sound
Settings”(Lydindstillinger) -> “Sound
Control Panel” (Lydkontrolpanel); 4c Under
“Playback” (Afspilning) fremhæv “JBL
Quantum Stream Studio”, og vælg “Set
Default” (Indstil standard) -> “Default
Device” (Standardenhed); Bemærk: Som
standard vil alle lyde blive afspillet gennem
JBL Quantum Stream Studio-mikrofonen og
hørt gennem en tilsluttet hovedtelefon.
Hvis du vil høre lyd direkte fra PC’en, skal du
vælge PC’ens lydkort som standardenhed.

4d Under “Recording”(Optagelse) skal du

fremhæve “JBL Quantum Stream Studio” og
vælge “Set Default” (Indstil standard) ->
“Default Device” (Standardenhed). 4e Følg
instruktionerne på skærmen for at tilpasse
dine lydindstillinger.

005 Første opsætning på Mac

5a Tilslut mikrofonen til din Mac via USB-

forbindelse; 5b Gå til Apple-menuen, og vælg
“System Preferences” (Systemindstillinger);

kondensatormikrofon

stereo, tovejsfunktion

0 dB = 1 v/Pa)

DA

HOVEDTELEFONFORSTÆRKER

Impedans: 16 ohm / 32 ohm
Eektudgang (RMS): 42 mWrms pr. kanal

THD: <0,5% (belastning = 32 ohm)
Frekvensområde: 20 Hz - 20 kHz
Signal til støj: 92 dB med 48 kHz

MÅL - MIKROFON MED STATIV

Mål (L x B x H): 9,0 cm x 9,0 cm x 20,45 cm
Vægt: 554,7 g

5c Under “Output” (Udgang) skal du vælge

“JBL Quantum Stream Studio” til lydudgang;
Bemærk: Som standard vil alle lyde blive
afspillet gennem JBL Quantum Stream Studio­mikrofonen og hørt gennem en tilsluttet
hovedtelefon. Hvis du vil høre lyd direkte
fra Mac’en, skal du vælge de indbyggede
højttalere; 5d Under “Input” (Indgang) skal
du vælge “JBL Quantum Stream Studio” som
lydindgang; 5e Følg instruktionerne på
skærmen for at tilpasse dine lydindstillinger.

006 Mikrofonkarakteristik

KARDIOID; PODCASTS MED ÉN DELTAGER,
SPIL, STREAMING, VOICEOVERS OSV.; Ikke
retningsbestemt; PODCASTS MED FLERE
PERSONER. KONFERENCEOPKALD, FELTOPTAGELSER
OSV. Stereo; VOKAL, INSTRUMENTER, ORKESTRE
OSV. Tovejs; INTERVIEWS, OG DUETTER (SANG /
INSTRUMENTER) OSV. kardioid (standard); Ikke
retningsbestemt; Stereo; Tovejsfunktion;
Anbefalet placering; Ikke anbefalet

007 SLÅ MIKROFONEN TIL/FRA

slå lyden fra; slå lyden til

008 Lydstyrke for hovedtelefoner/
mikrofonforstærkning
009 LYD-/STEMMEMONITOR

(belastning = 32 ohm)

samplehastighed, 92 dB med
192 kHz sample hastighed,
(A-vægtet)

001 VERPACKUNGSINHALT

Mikrofon JBL Quantum Stream Studio.
USB-Netzkabel. Kurzanleitung |
GARANTIEKARTE | KARTE MIT WARNHINWEISEN

002 ÜBERSICHT

01 Berührungstaste (Mikro stumm/

Stumm aufheben). 02 Ring-LED
(RGB-Beleuchtung + Anzeige für Stumm/
Stumm aufheben). 03 Lautstärkeregler.

04 LAUTSTÄRKEANZEIGE (KOPFHÖRER |

MIKROFON | AUDIO/SPRACHMONITOR | VU-MESSGERÄT).

05 MODUSANZEIGE (KOPFHÖRER | MIKROFON |

AUDIO/SPRACHMONITOR). 06 Mikrofonständer.

07 Richtcharakteristik-Taste.
08 Richtcharakteristik-Anzeigen. 09 3,5-mm-

Headset-Anschluss. 10 USB-C-Anschluss

003 Verbindung

3,5 mm. 2,5 mm. PC | mac | PlayStation™ |
Nintendo Switch™. * Verwende für die beste
Leistung das Originalkabel. USB-Kabel von
Drittanbietern funktionieren evtl. nicht
mit allen hier erwähnten Gerätemodellen.
PC | Mobilgeräte | LAPTOP | Nintendo
Switch™. * USB-C-zu-USB-C-Kabel ist nicht
im Lieferumfang enthalten. Die Verbindung
über USB-C funktioniert möglicherweise nicht
mit allen Modellen der genannten Geräte.
Headset. * 3,5-mm-zu-2,5-mm- oder 3,5-mm­Kabel ist nicht im Lieferumfang enthalten.

010 TECHN. DATEN

MIKROFON

Erforderliche Leistung/Verbrauch: 5 V 500 mA
Abtastraten: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz
Bitrate: 16 / 24Bit
Kapseln: 3 * 14mm Elektret-

Richtcharakteristika: Kardioid, omnidirektional, Stereo,

Frequenzbereich: 50Hz – 16kHz
Empndlichkeit: -37 ± 3dB (1kHz bei 1Pa,

Maximaler Schalldruckpegel: 110dB

004 Erstmalige Einrichtung auf dem PC

4a Schließe das Mikrofon über eine

USB-Verbindung an deinen PC an. 4b Gehe
zu „Sound Settings“ (Sound-Einstellungen
öffnen) -> „Sound Control Panel“
(Sound-Systemsteuerung). 4c Markiere
unter „Playback“ (Wiedergabe)
„JBL Quantum Stream Studio“ und wähle
„Set Default“ (Standard einstellen) ->
„Default Device“ (Standardgerät) aus.
Hinweis: Standardmäßig werden alle
Töne über das JBL Quantum Stream Studio
Mikrofon wiedergegeben und über einen
angeschlossenen Kopfhörer gehört. Um
den Ton direkt vom PC zu hören, wähle
die PC-Soundkarte als Standardgerät.

4d Markiere unter „Recording“ (Aufnahme)

„JBL Quantum Stream Studio“ und wähle
„Set Default“ (Standard einstellen) ->
„Default Device“ (Standardgerät), damit
der Ton direkt über den PC zu hören
ist. 4e Folge den Anweisungen auf dem
Bildschirm, um deine Sound-Einstellungen
zu personalisieren.

005 Erstmalige Einrichtung auf dem Mac

5a Schließe das Mikrofon über eine

USB-Verbindung an deinen Mac an. 5b Rufe
das Apple-Menü auf und wähle „System
Preferences“ (Systemeinstellungen).

Kondensatormikrofon

bidirektional

0dB = 1V/Pa)

DE

KOPFHÖRERVERSTÄRKER

Impedanz: 16Ohm / 32Ohm
Ausgangsleistung (RMS): 42mW RMS pro Kanal

THD: <0,5% (Last = 32Ohm)
Frequenzbereich: 20Hz – 20kHz
Rauschabstand: 92 dB bei 48 kHz Abtastrate,

ABMESSUNGEN – MIKROFON MIT STATIV

Abmessungen (L x B x H): 9,0 cm x 9,0 cm x 20,45cm
Gewicht: 554,7g

5c Wähle unter „Output“ (Ausgabe)

„JBL Quantum Stream Studio“ für die
Tonausgabe. Hinweis: Standardmäßig
werden alle Töne über das JBL Quantum
Stream Studio Mikrofon wiedergegeben
und über einen angeschlossenen
Kopfhörer gehört. Wähle die eingebauten
Lautsprecher, um den Ton direkt über
den Mac zu hören. 5d Wähle unter „Input“
(Eingang) „JBL Quantum Stream Studio“ als
Audioeingang. 5e Folge den Anweisungen
auf dem Bildschirm, um deine Sound­Einstellungen zu personalisieren.

006 Richtcharakteristik

KARDIOID. INDIVIDUELLE PODCASTS,
GAMING, STREAMING, VOICEOVERS USW.
Omnidirektional. MEHR-PERSONEN-PODCASTS.
KONFERENZGESPRÄCHE, AUßENAUFNAHMEN
USW. STEREO. GESANG, INSTRUMENTE,
ORCHESTER USW. BIDIREKTIONAL. INTERVIEWS,
GESANGS- UND INSTRUMENTALDUETTE USW.
Kardioid (Standard). Omnidirektional.
Stereo. Bidirektional. Empfohlene
Positionierung. Nicht empfohlen

007 STUMM / STUMM AUFHEBEN

stumm. stumm aufheben

008 Kopfhörerlautstärke /
Mikrofonverstärkung
009 AUDIO-/SPRACHMONITOR

(Last = 32Ohm)

92 dB bei 192 kHz Abtastrate,
(A-bewertet)

001 ΤΙ ΕΙΝΑΙ ΣΤΟ ΚΟΥΤΙ

Μικρόφωνο JBL Quantum Stream Studio,
Καλώδιο τροφοδοσίας USB, QSG | καρτα
εγγυησης | καρτα προειδοποιησης

002 ΕΠΙΣΚΟΠΗΣΗ

01 Κουμπί αφής (Σίγαση/κατάργηση σίγασης

μικροφώνου), 02 Δακτύλιος LED (φωτισμός
RGB + ένδειξη σίγασης/κατάργησης
σίγασης), 03 Κουμπι εντασησ ηχου, 04 ένδειξη
εντασης ηχου (ακουστικα | μικροφωνο |
παρακολουθηση ηχου/φωνης | μετρητης
εντασης ηχου), 05 ενδειξεις λειτουργιας
(ακουστικα | μικροφωνο | παρακολουθηση
ηχου/φωνης), 06 βάση μικροφώνου, 07 κουμπί
πολικού προτύπου, 08 ενδείξεις πολικού
προτύπου, 09 θύρα ακουστικών 3,5 mm,

10 θύρα USB-C

003 Σύνδεση

3,5 mm, 2,5 mm, PC | mac | PlayStation™ |
Nintendo Switch™, * Για καλύτερη απόδοση,
χρησιμοποιήστε το γνήσιο καλώδιο. Τα
καλώδια USB τρίτων κατασκευαστών ενδέχεται
να μην λειτουργούν με όλα τα μοντέλα των
συγκεκριμένων συσκευών. PC | Mobile |
LAPTOP | Nintendo Switch™, * Το καλώδιο USB-C
σε USB-C δεν περιλαμβάνεται στη συσκευασία. Η
συνδεσιμότητα με USB-C μπορεί να μην λειτουργεί
με όλα τα μοντέλα των εν λόγω συσκευών,

010 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

ΜΙΚΡΟΦΩΝΟ

Απαιτούμενη ισχύς / κατανάλωση: 5 V 500 mA
Δειγματοληψία: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz
Ρυθμός bit: 16 / 24 bit
Κάψουλες: 3 * 14 mm Electret πυκνωτικό

Πρότυπα πολικότητας: Καρδιοειδές, πανκατευθυντικό,

Συχνότητα απόκρισης: 50 Hz - 16 kHz
Ευαισθησία: -37 ± 3 dB (1 kHz@1 Pa,

Μέγιστο SPL: 110 dB

ΕΝΙΣΧΥΤΗΣ ΑΚΟΥΣΤΙΚΟΥ

Αντίσταση: 16 ohms / 32 ohms

ακουστικά, * Το καλώδιο 3,5 mm σε 2,5 mm ή
3,5 mm δεν περιλαμβάνεται στη συσκευασία.

004 Ρύθμιση για πρώτη φορά στον
υπολογιστή

4A Συνδέστε το μικρόφωνο στον υπολογιστή σας

μέσω σύνδεσης USB, 4B Μεταβείτε στις “Sound
Settings” (Ρυθμίσεις ήχου) -> “Sound Control
Panel” (Πίνακας ελέγχου ήχου), 4C Στην ενότητα
“Playback” (Αναπαραγωγή) επισημάνετε το
“JBL Quantum Stream Studio” και επιλέξτε “Set
Default” (Ορισμός προεπιλογής) -> “Default
Device” (Προεπιλεγμένη συσκευή), Σημείωση:
Από προεπιλογή, όλοι οι ήχοι θα αναπαράγονται
μέσω του μικροφώνου JBL Quantum Stream
Studio και θα ακούγονται μέσω ενός ακουστικού
που είναι συνδεδεμένο σε αυτό. Για να ακούτε
ήχο απευθείας από τον υπολογιστή, επιλέξτε την
κάρτα ήχου του υπολογιστή ως προεπιλεγμένη
συσκευή, 4D Στην ενότητα “Recording” (Εγγραφή)
επισημάνετε το “JBL Quantum Stream Studio” και
επιλέξτε “Set Default” (Ορισμός προεπιλογής) ->
“Default Device” (Προεπιλεγμένη συσκευή),

4E Ακολουθήστε τις οδηγίες που εμφανίζονται στην

οθόνη για να εξατομικεύσετε τις ρυθμίσεις ήχου.

005 Ρύθμιση για πρώτη φορά σε Mac

5A Συνδέστε το μικρόφωνο στον Mac σας μέσω

σύνδεσης USB, 5B Μεταβείτε στο μενού της Apple
και επιλέξτε “System Preferences” (Προτιμήσεις

μικρόφωνο

στερεοφωνικό, διπλής
κατεύθυνσης

0 dB = 1 v/Pa)

el

Ισχύς εξόδου (RMS): 42 mWrms ανά κανάλι

THD: <0,5% (Φορτίο = 32 ohms)
Συχνότητα απόκρισης: 20 Hz - 20 kHz
Λόγος σήματος προς θόρυβο: 92 dB με ρυθμό δειγματοληψίας

ΔΙΑΣΤΑΣΕΙΣ - ΜΙΚΡΟΦΩΝΟ ΜΕ ΒΑΣΗ

Διαστάσεις (Π x Υ x Β):

Βάρος: 554,7 g/1,223 lbs

συστήματος), 5C Στην ενότητα “Output” (Έξοδος)
επιλέξτε “JBL Quantum Stream Studio” για
έξοδο ήχου, Σημείωση: Από προεπιλογή, όλοι οι
ήχοι θα αναπαράγονται μέσω του μικροφώνου
JBL Quantum Stream Studio και θα ακούγονται
μέσω ενός ακουστικού που είναι συνδεδεμένο
σε αυτό. Για να ακούσετε ήχο απευθείας από τον
Mac, επιλέξτε τα ενσωματωμένα ηχεία. 5D Στην
ενότητα “Input” (Είσοδος) επιλέξτε “JBL Quantum
Stream Studio” για είσοδο ήχου. 5E Ακολουθήστε
τις οδηγίες στην οθόνη για να εξατομικεύσετε
τις ρυθμίσεις ήχου.

006 Πρότυπο πολικότητας

καρδιοειδες, μεμονωμενα podcast,
παιχνιδια, streaming, αφηγησεις κ.λπ.,
πανκατευθυντικό, podcasts πολλων ατομων.
τηλεδιασκεψεις, ηχογραφησεις χωρου κ.λπ.,
στερεοφωνικο, φωνητικα, οργανα, ορχηστρες
κ.λπ., διπλής κατεύθυνσης, συνεντευξεις,
φωνητικα και οργανικα ντουετα κ.λπ.,
καρδιοειδές (προεπιλογή), πανκατευθυντικό,
στερεοφωνικό, διπλής κατεύθυνσης,
συνιστώμενη τοποθέτηση, δεν συνιστάται

007 ΣΙΓΑΣΗ / ΚΑτΑΡΓΗΣΗ ΣΙΓΑΣΗΣ

σίγαση, κατάργηση σίγασης

008 ΕΝΤΑΣΗ ΗΧΟΥ ΑΚΟΥΣΤΙΚΏΝ /
ΕΝΙΣΧΥΣΗ ΜΙΚΡΟΦΏΝΟΥ
009 ΗΧΗΤΙΚΗ / ΦΏΝΗΤΙΚΗ ΟΘΟΝΗ

(φορτίο = 32 ohms)

48 kHz, 92 dB με ρυθμό
δειγματοληψίας 192 kHz,
(A σταθμισμένο)

9,0 cm x 9,0 cm x 20,45 cm /
3,54" x 3,54" x 8,05"

001 CONTENIDO DE LA CAJA

Micrófono JBL Quantum Stream Studio;
cable de alimentación USB; Guía de inicio
rápido | TARJETA DE GARANTÍA | TARJETA
DE ADVERTENCIA

002 DESCRIPCIÓN GENERAL

01 Botón táctil (silenciar/reactivar

micrófono); 02 Anillo LED (iluminación
RGB + indicador de silenciar/reactivar);

03 Dial de volumen; 04 INDICADOR DE VOLUMEN

(AURICULARES | MICRÓFONO | MONITOR DE
AUDIO/VOZ | VÚMETRO); 05 INDICADORES DE
MODO (AURICULARES | MICRÓFONO | MONITOR DE
AUDIO/VOZ); 06 Base de micrófono; 07 Botón
de patrón polar; 08 Indicadores de patrón
polar; 09 Puerto de auriculares de 3,5mm;

10 Puerto USB-C

003 Conexión

3,5mm; 2,5mm; PC | mac | PlayStation™ |
Nintendo Switch™; * Para obtener el mejor
rendimiento posible, use el cable original.
Puede que los cables USB de terceros no
funcionen con todos los modelos; PC |
Móvil | ORDENADOR PORTÁTIL | Nintendo
Switch™; * El cable de USB-C a USB-C no
está incluido en el paquete. La conectividad
mediante USB-C puede no funcionar con todos
los modelos de los dispositivos indicados;

010 ESPECIFICACIONES TÉCNICAS

MICRÓFONO

Alimentación necesaria/consumo: 5 V 500 mA
Tasas de muestreo: 44,1 kHz/48kHz/96kHz/192kHz
Tasa de bits: 16/24bits
Cápsulas: 3 * Micrófono de condensador con

Patrones polares: Cardioide; omnidireccional;

Intervalo de frecuencias: 50 Hz-16 kHz
Sensibilidad: -37 ± 3 dB (1 kHz@1 Pa,

SPL máximo: 110dB

Auriculares; * El cable de 3,5mm a 2,5mm o
3,5mm no está incluido en el paquete.

004 Primera configuración en el PC

4a Conecta el micrófono al PC mediante

una conexión USB; 4b Ve a «Sound Settings»
(Ajustes de sonido) -> «Sound Control Panel»
(Panel de control de sonido); 4c En «Playback»
(Reproducción), resalta «JBL Quantum
Stream Studio» y selecciona «Set Default»
(Establecer predeterminado) -> «Default
Device» (Dispositivo predeterminado); Nota:
De forma predeterminada, todos los sonidos
se reproducirán mediante el micrófono JBL
Quantum Stream Studio y se escucharán
por unos auriculares conectados a él. Para
escuchar sonido desde el PC directamente,
selecciona la tarjeta de sonido del PC
como dispositivo predeterminado; 4d En
«Playback» (Reproducción), resalta «JBL
Quantum Stream Studio» y selecciona «Set
Default» (Establecer predeterminado) ->
«Default Device» (Dispositivo predeterminado);

4e Sigue las instrucciones en pantalla para

personalizar los ajustes de sonido.

005 Primera configuración en el MAC

5a Conecta el micrófono al Mac mediante

una conexión USB; 5b Ve al menú de Apple
y selecciona «System Preferences»

electreto de 14mm

estéreo; bidireccional

0 dB = 1 v/Pa)

ES

AMPLIFICADOR DE LOS AURICULARES

Impedancia: 16 Ohm/32 Ohm
Potencia de salida (RMS): 42mWrms por canal

THD: <0,5% (carga=32Ohm)
Intervalo de frecuencias: 20 Hz - 20 kHz
Relación señal-ruido: 92dB con tasa de muestreo

DIMENSIONES DEL MICRÓFONO CON SOPORTE

Dimensiones (An. x Al. x Prof.): 9,0cm x 9,0cm x 20,45cm
Peso: 554,7g

(Preferencias del Sistema); 5c En «Output»
(Salida), selecciona«JBL Quantum Stream
Studio» para la salida de sonido; Nota: De
forma predeterminada, todos los sonidos
se reproducirán mediante el micrófono JBL
Quantum Stream Studio y se escucharán
por unos auriculares conectados a él. Para
escuchar sonido desde el Mac directamente,
selecciona los altavoces integrados; 5d En
«Input» (Entrada), selecciona «JBL Quantum
Stream Studio» para la entrada de audio;

5e Sigue las instrucciones en pantalla para

personalizar los ajustes de sonido.

006 Patrón polar

CARDIOIDE; PODCASTS INDIVIDUALES, JUEGOS,
TRANSMISIÓN, VOZ EN OFF, ETC.; Omnidireccional;
PODCASTS CON VARIAS PERSONAS. LLAMADAS
EN CONFERENCIA, GRABACIONES DE CAMPO, ETC;
Estéreo; VOZ, INSTRUMENTOS, ORQUESTAS, ETC;
Bidireccional; ENTREVISTAS, DÚOS DE VOZ E
INSTRUMENTOS, ETC; Cardioide (predeterminado);
Omnidireccional; Estéreo; Bidireccional;
Posición recomendada; No recomendada

007 SILENCIAR/REACTIVAR

Silenciar/reactivar

008 Volumen de los auriculares/aumento
del micrófono
009 MONITOR DE AUDIO/VOZ

(carga=32Ohm)

de 48kHz, 92dB con tasa
de muestreo de 192kHz,
(ponderación A)

001 PAKKAUKSEN SISÄLTÖ

JBL Quantum Stream Studio -mikrofoni;
USB-virtakaapeli; QSG | TAKUUKORTTI |
VAROITUSKORTTI

002 YLEISKATSAUS

01 Kosketusnäppäin (mikrofonin

mykistäminen / mykistämisen poistaminen);

02 Rengas-LED (RGB-valaistus +

mykistäminen / mykistämisen poistamisen
merkkivalo); 03 Äänenvoimakkuuden
säädin; 04 VOLUME-ILMAISIN (KUULOKE |
MIC | ÄÄNITARKKAILU | VU-MITTARI); 05 TILA­ILMAISIMET (KUULOKE | MIC | ÄÄNITARKKAILU);

06 Mikrofoniteline; 07 Suuntakuviopainike;
08 Suuntakuvionilmaisimet; 09 3,5 mm:n

kuulokeliitäntä; 10 USB-C-portti

003 Liitettävyys

3,5 mm; 2,5 mm; PC | mac | PlayStation™ |
Nintendo Switch™; * Parhaan suorituskyvyn
saat käyttämällä alkuperäistä kaapelia.
Kolmannen osapuolen USB-kaapelit eivät
välttämättä toimi kaikkien mainittujen
laitteiden mallien kanssa; PC | Mobile |
LAPTOP | Nintendo Switch™; * USB-C USB-C­kaapeli ei sisälly pakkaukseen. Liitettävyys
USB-C:llä ei välttämättä toimi kaikkien

010 TEKNISET TIEDOT

MIKROFONI

Käyttöjännite/virrankulutus: 5 V 500 mA
Näytteenottotaajuudet: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz
Siirtonopeus: 16 / 24 bittiä
Kapselit: 3 * 14 mm:n

Suuntakuvio: Kardioidi, pallokuvio, stereo,

Taajuusvaste: 50 Hz - 16 kHz
Herkkyys: -37 ± 3 dB (1 kHz@1 Pa,

Maksimi SPL: 110 dB

KUULOKEVAHVISTIN

Impedanssi: 16 / 32 ohmia

mainittujen laitteiden mallien kanssa;
kuulokkeet; * 3,5 mm:n 2,5 mm:n tai 3,5 mm:n
kaapeli ei sisälly pakkaukseen.

004 Ensiasennus tietokoneella

4a Liitä mikrofoni tietokoneeseen USB-yhteyden

kautta; 4b Siirry kohtaan “Sound Settings”
(Ääniasetukset) -> “Sound Control Panel”
(Äänen ohjauspaneeli); 4c Kohdassa
“Playback” (Toisto) -korosta “JBL Quantum
Stream Studio” ja valitse “Set Default” (Aseta
oletus) -> “Default Device” (Oletuslaite); Huom:
Oletusarvoisesti kaikki äänet toistetaan JBL
Quantum Stream Studio -mikrofonin kautta
ja kuullaan siihen liitettyjen kuulokkeiden
kautta. Jos haluat kuulla äänen suoraan
PC:stä, valitse PC:n äänikortti oletuslaitteeksi.

4d Kohdassa “Recording” (Tallennus) -korosta

“JBL Quantum Stream Studio” ja valitse “Set
Default” (Aseta oletus) -> “Default Device”
(Oletuslaite). 4e Seuraa näytön ohjeita
ääniasetusten mukauttamiseksi.

005 Ensiasennus Macilla

5a Liitä mikrofoni Mac-tietokoneeseen

USB-yhteyden kautta; 5b Mene Apple­valikkoon ja valitse “System Preferences”
(Järjestelmäasetukset); 5c Valitse

elektreettikondensaattorimikrofoni

kahdeksikko

0 dB = 1 v/Pa)

FI

Lähtöteho (RMS): 42 mWrms per kanava

THD: <0,5 % (kuormitus = 32 ohmia)
Taajuusvaste: 20 Hz - 20 kHz
Häiriöetäisyys: 92 dB 48 kHz:n

MITAT - MIKR. JALUSTALLA

Mitat (P x L x K): 9,0 cm x 9,0 cm x 20,45 cm /

Paino: 554,7 g / 1,223 paunaa

“Output” (Ulostulo)-kohdassa “JBL Quantum
Stream Studio” äänen ulostuloksi;
Huom: Oletusarvoisesti kaikki äänet
toistetaan JBL Quantum Stream Studio

-mikrofonin kautta ja kuullaan siihen
liitettyjen kuulokkeiden kautta. Jos haluat
kuulla äänen suoraan Macista, valitse
sisäänrakennetut kaiuttimet. 5d Valitse
kohdassa “Input” (Tulo) äänituloksi “JBL
Quantum Stream Studio”. 5e Seuraa näytön
ohjeita ääniasetusten mukauttamiseksi.

006 Suuntakuvio

KARDIOIDI; YKSITTÄISET PODCASTIT, PELAAMINEN,
SUORATOISTO, VOICEOVER JNE; Pallokuvio; USEAN
HENKILÖN PODCASTIT. KONFERENSSIPUHELUT,
KENTTÄTALLENNUKSET JNE.; Stereo;
VOKALISTIT, INSTRUMENTIT, ORKESTERIT JNE.;
Kahdeksikko; HAASTATTELUT, VOKALISTIT- JA
INSTRUMENTTIDUETOT jne.; Kardioidi
(oletus); Pallokuvio; Stereo; Kahdeksikko;
Suositeltava sijoittelu; Ei suositeltava

007 MYKISTYS / MYKISTYKSEN POISTO

mykistys; mykistyksen poisto

008 Kuulokkeiden äänenvoimakkuus /
mikrofonin vahvistus
009 ÄÄNITARKKAILU

(kuormitus = 32 ohmia)

näytteenottotaajuudella,
92 dB 192 kHz:n
näytteenottotaajuudella,
(A-painotettu)

3,54" x 3,54" x 8,05"

001 A DOBOZ TARTALMA

JBL Quantum Stream Studio mikrofon;
USB-tápákábel; GYORS ÚTMUTATÓ | JÓTÁLLÁSI
JEGY | FIGYELMEZTETŐ KÁRTYA

002 ÁTTEKINTÉS

01 Érintőgomb (Mikrofon némítása/

némításának feloldása); 02 LED Gyűrű (RGB
világítás + némítás/némítás feloldása
jelzőfény); 03 Hangerő-szabályozó gomb; 04
HANGERŐ JELZŐFÉNY (FEJHALLGATÓ | MIKROFON
| AUDIO/HANG MONITOR | HANGERŐ MÉRŐ);

05 ÜZEMMÓD JELZŐFÉNYEK (FEJHALLGATÓ

| MIKROFON | AUDIO/HANG MONITOR);

06 Mikrofonállvány; 07 Karakterisztika

gomb; 08 Karakterisztika jelzőfényei; 09
3,5mm-es fejhallgatóport; 10 USB-C port

003 Csatlakozás

3,5 mm; 2,5 mm; PC | mac | PlayStation™ |
Nintendo Switch™; * A legjobb teljesítmény
érdekében az eredeti kábelt használja.
Előfordulhat, hogy a harmadik féltől
származó USB-kábelek nem használhatók
az említett eszközök minden modelljével;
PC | Mobil | LAPTOP | Nintendo Switch™;
* Az USB-C - USB-C kábel nem része a
szállítmánynak. Az USB-C kapcsolat nem
feltétlenül működik az említett eszközök
összes modelljével; fejhallgató; * A
3,5 mm - 2,5mm-es vagy a 3,5mm-es kábel
nem része a szállítmánynak.

010 TECHNIKAI SPECIFIKÁCIÓK

MIKROFON

Szükséges energia/
Energiafogyasztás: 5 V 500 mA
Mintavételi frekvencia: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz
Bitsebesség: 16 / 24 bit
Kapszula: 3 * 14 mm-es elektret kondenzátor

Karakterisztikák: Kardioid, több irányú, sztereó, kétirányú
Frekvenciaválasz: 50 Hz - 16 kHz
Érzékenység: -37 ± 3 dB (1 kHz@1 Pa,

Maximális SPL: 110 dB

004 Első telepítés PC-re

4a Csatlakoztassa a mikrofont a PC–hez

az USB–kapcsolaton keresztül; 4b Lépjen
a „Sound Settings” (Hangbeállítások) ->
„Sound Control Panel” (Hangvezérlő panel)
pontra; 4c A „Playback” (Visszajátszás)
részen jelölje ki a „JBL Quantum Stream
Studio” elemet és válassza a „Set Default”
(Beállítás alapértelmezettként) ->
„Default Device” (Alapértelmezett eszköz)
lehetőséget; Megjegyzés: Alapértelmezés
szerint minden hang a JBL Quantum Stream
Studio mikrofonon keresztül szólal meg,
és a hozzá csatlakoztatott fejhallgatón
keresztül hallható. Ha közvetlenül a PC­ről szeretné a hangot hallani, válassza
a PC hangkártyáját alapértelmezett
eszközként; 4d A „Recording” (Felvétel)
alatt jelölje ki a „JBL Quantum Stream
Studio” elemet, és válassza a „Set Default”
(Beállítás alapértelmezettként) ->
„Default Device” (Alapértelmezett eszköz)
lehetőséget; 4e A hangbeállítások
személyre szabásához kövesse a
képernyőn megjelenő utasításokat.

005 Első telepítés Mac-re

5a Csatlakoztassa a mikrofont a

Mac–hez az USB–kapcsolaton keresztül.;

5b Lépjen be az Apple menübe, majd

válassza a „System Preferences”

mikrofon

0 dB = 1 v/Pa)

hu

FEJHALLGATÓ ERŐSÍTŐ

Impedancia: 16 Ohm / 32 Ohm
Kimeneti teljesítmény (RMS): 42 mWrms csatornánként

THD: <0,5% ( Terhelés = 32 ohm)
Frekvenciaválasz: 20 Hz - 20 kHz
Jel-zaj arány: 92 dB 48 kHz mintavételi frekvenciával,

MÉRETEK - MIKROFON ÁLLVÁNNYAL

Méretek (H x Sz x Ma): 9,0 cm x 9,0 cm x 20,45 cm /

Súly: 554,7 g / 1,223 font

(Rendszerbeállítások) pontot; 5c Az
„Output” (Kimenet) pontban a hang
kimenethez válassza a „JBL Quantum
Stream Studio” elemet; Megjegyzés:
Alapértelmezés szerint minden hang a
JBL Quantum Stream Studio mikrofonon
keresztül szólal meg, és a hozzá
csatlakoztatott fejhallgatón keresztül
hallható. Ha közvetlenül a Mac-ről
szeretné a hangot hallani, válassza a
beépített hangszórókat; 5d Az „Input”
(Bemenet) pontban a hang bemenethez
válassza a „JBL Quantum Stream Studio”
elemet; 5e A hangbeállítások személyre
szabásához kövesse a képernyőn
megjelenő utasításokat.

006 Karakterisztika

KARDIOID; EGYÉNI PODCASTOK, JÁTÉKOK,
STREAMING, HANGFELVÉTELEK, STB.; Több
irányú; TÖBB SZEMÉLYES PODCASTOK.
KONFERENCIAHÍVÁSOK, TEREPFELVÉTELEK STB.;
Sztereó; VOKÁL, HANGSZEREK, ZENEKAROK STB.;
Két irányú, INTERJÚK, VOKÁL ÉS HANGSZERES
DUETTEK STB.; Kardoid (alapértelmezett);
Több irányú; Sztereó; Két irányú; Ajánlott
elhelyezés; Nem ajánlott

007 NÉMA / HANGOS

néma; hangos

008 Fejhallgató hangerő / mikrofon erősítés
009 AUDIO / HANG MONITOR

(Terhelés = 32 Ohm)

92 dB 192 kHz mintavételi
frekvenciával, (A-súlyozott)

3,54" x 3,54" x 8,05"

001 CONTENUTO DELLA CONFEZIONE

Microfono JBL Quantum Stream Studio;
cavo di alimentazione USB; QSG | SCHEDA DI
GARANZIA | SCHEDA DELLE AVVERTENZE

002 PANORAMICA

01 Pulsante touch (Mute/Unmute microfono);
02 LED ad anello (illuminazione RGB + spia

Mute/Unmute ); 03 Manopola del volume;

04 SPIA DEL VOLUME (CUFFIE | MICROFONO |

MONITOR AUDIO/VOCE | VU METER); 05 SPIE
MODALITÀ (CUFFIE | MICROFONO | MONITOR
AUDIO/VOCE); 06 Supporto microfono;

07 Pulsante diagramma polare; 08 Spie

diagrammi polari; 09 Porta cuffie da 3,5mm;

10 Porta USB-C.

003 Collegamento

3,5 mm; 2,5 mm; PC | mac | PlayStation™ |
Nintendo Switch™; * Per prestazioni ottimali,
utilizzare il cavo originale. I cavi USB di terze
parti potrebbero non funzionare con tutti i
modelli di tali dispositivi; PC | Cellulare |
LAPTOP | Nintendo Switch™; * il cavo da
USB-C a USB-C non è incluso nella confezione.
La connettività con USB-C potrebbe non
essere garantita con tutti i modelli di tali
dispositivi; cuffia; * il cavo da 3,5mm a 2,5mm
o 3,5mm non è incluso nella confezione.

010 SPECIFICHE TECNICHE

MICROFONO

Alimentazione richiesta/consumo: 5 V 500 mA
Frequenza di campionamento: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz
Bit rate: 16 / 24 bit
Capsule: 3 * Microfono a condensatore

Diagrammi polari: Cardioide, omnidirezionale,

Risposta in frequenza: 50 Hz - 16 kHz
Sensibilità: -37 ± 3 dB (1 kHz@1 Pa,

SPL massimo: 110 dB

AMPLIFICATORE CUFFIE

Impedenza: 16 ohm / 32 ohm

004 Configurazione al primo utilizzo su PC

4a Collegare il microfono al PC tramite

connessione USB; 4b Andare in “Sound
Settings” (Impostazioni audio) -> “Sound
Control Panel” (Pannello di controllo
audio); 4c In “Playback” (Riproduzione)
evidenziare “JBL Quantum Stream
Studio” e selezionare “Set Default”
(Imposta predefinito) -> “Default Device”
(Dispositivo predefinito); Nota: Per
impostazione predefinita, tutti i suoni
saranno riprodotti tramite il microfono
JBL Quantum Stream Studio ed ascoltati
tramite una cuffia ad esso collegata. Per
ascoltare l’audio direttamente dal PC,
selezionare la scheda audio del PC come
dispositivo predefinito; 4d In “Recording”
(Registrazione) evidenziare “JBL Quantum
Stream Studio” e selezionare “Set Default”
(Imposta predefinito) -> “Default Device”
(Dispositivo predefinito); 4e seguire le
istruzioni visualizzate sullo schermo per
personalizzare le impostazioni audio.

005 Configurazione al primo utilizzo su Mac

5a Collegare il microfono al Mac tramite

connessione USB; 5b Andare al menu Apple
e selezionare “System Preferences”

elettrete da 14 mm

stereo, bidirezionale

0 dB = 1 v/Pa)

IT

Potenza in uscita (RMS): 42 mWrms per canale

THD: <0,5% (Carico = 32 ohm)
Risposta in frequenza: 20 Hz - 20 kHz
Rapporto segnale/rumore: 92 dB con frequenza di

DIMENSIONI - MICROFONO CON SUPPORTO

Dimensioni (L x P x A): 9,0 cm x 9,0 cm x 20,45 cm /

Peso: 554,7 g / 1,223 lbs

(Preferenze di sistema); 5c In “Output”
(Uscita) selezionare “JBL Quantum Stream
Studio” per l’uscita audio; Nota: Per
impostazione predefinita, tutti i suoni
saranno riprodotti tramite il microfono JBL
Quantum Stream Studio ed ascoltati tramite
una cuffia ad esso collegata. Per ascoltare
l’audio direttamente dal MAC, selezionare
gli speaker integrati; 5d In “Input”
(Ingresso) selezionare “JBL Quantum Stream
Studio” per l’ingresso audio; 5e Seguire le
istruzioni visualizzate sullo schermo per
personalizzare le impostazioni audio.

006 Diagramma polare

CARDIOIDE; PODCAST INDIVIDUALI, GAMING,
STREAMING, VOICE-OVER ETC; Omnidirezionale;
PODCAST MULTI-PERSONA. CONFERENCE CALL,
REGISTRAZIONI SUL CAMPO ETC; Stereo; VOCI,
STRUMENTI, ORCHESTRE ETC; Bidirezionale;
INTERVISTE, DUETTI VOCALI E STRUMENTALI ETC;
Cardioide (predefinito); Omnidirezionale;
Stereo; Bidirezionale; Posizionamento
consigliato; Non consigliato

007 MUTE / UNMUTE

mute; unmute

008 Volume cuffia / guadagno microfono
009 MONITOR AUDIO / VOCE

(Carico = 32 ohm)

campionamento di 48 kHz, 92 dB
con frequenza di campionamento
di 192 kHz, (pesato A)

3,54" x 3,54" x 8,05"

001 VERPAKKINGSINHOUD

JBL Quantum Stream Studio-microfoon;
USB-voedingskabel; QSG | GARANTIEKAART |
WAARSCHUWINGSBLAD

002 OVERZICHT

01 Aanraakknop (microfoon Dempen/

Dempen opheffen); 02 Ring-LED
(RGB-verlichting + Dempen/Dempen
opheffen-indicator); 03 Volumeknop;

04 VOLUME-INDICATOR (KOPTELEFOON |

MIC | AUDIO/SPRAAK-MONITOR | VU-METER);

05 MODUSINDICATOREN (HOOFDTELEFOON | MIC |

AUDIO/SPRAAK-MONITOR); 06 Microfoonstandaard;

07 Polair patroon-knop; 08 Polair patroon-

indicatoren; 09 3,5 mm koptelefoonpoort;

10 USB-C-poort

003 Aansluiting

3,5 mm; 2,5 mm; Pc | mac | PlayStation™ |
Nintendo Switch™; * Gebruik de originele
kabel voor optimale prestaties. USB-kabels
van derde partijen werken mogelijk
niet met alle modellen van de genoemde
apparaten; Pc | Mobile | LAPTOP | Nintendo
Switch™; * USB-C naar USB-C kabel niet
bij verpakking inbegrepen. Connectiviteit
met USB-C werkt mogelijk niet met alle
modellen van genoemde apparaten;

010 TECHNISCHE SPECIFICATIES

MICROFOON

Vereiste spanning/verbruik: 5 V 500 mA
Sample rates: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz
Bitsnelheid: 16 / 24 bit
Capsules: 3 * 14 mm electret-

Polaire patronen: Cardioïde, omnidirectioneel,

Frequentierespons: 50 Hz - 16 kHz
Gevoeligheid: -37 ± 3 dB (1 kHz@1 Pa,

Maximaal SPL: 110 dB

KOPTELEFOONVERSTERKER

Impedantie: 16 ohm / 32 ohm

koptelefoon; * Kabel van 3,5 mm naar
2,5 mm of 3,5 mm wordt niet meegeleverd.

004 Eerste keer instellen op pc

4a Sluit de microfoon via USB aan op

de pc; 4b Ga naar “Sound Settings”
(Geluidsinstellingen) -> “Sound Control
Panel” (Geluidsconfiguratiescherm);

4c Selecteer “JBL Quantum Stream Studio”

onder “Playback” (Afspelen) en selecteer
“Set Default” (Standaard instellen) ->
“Default Device” (Standaard apparaat);
Opmerking: Standaard wordt alle geluid
weergegeven via de JBL Quantum Stream
Studio-microfoon en gehoord via een
koptelefoon die erop is aangesloten.
Om het geluid rechtstreeks van de pc
te horen: selecteer de pc-geluidskaart
als standaardapparaat; 4d Markeer
“JBL Quantum Stream Studio” onder
“Recording” (Opnemen) en selecteer “Set
Default” (Standaard instellen) -> “Default
Device” (Standaard apparaat); 4e Volg
de aanwijzingen op het scherm om de
geluidsinstellingen te personaliseren.

005 Eerste keer instellen op Mac

5a Sluit de microfoon aan op de Mac via een

USB-verbinding; 5b Ga naar het Apple-menu
en selecteer “System Preferences”

condensatormicrofoon

stereo, bidirectioneel

0 dB = 1 v/Pa)

NL

Uitgangsvermogen (RMS): 42 mWrms per kanaal

THD: <0,5% (belasting = 32 ohm)
Frequentierespons: 20 Hz - 20 kHz
Signaal/ruis: 92 dB met een samplefrequentie

AFMETINGEN - MIC MET STANDAARD

Afmetingen (L x B x H): 9,0 cm x 9,0 cm x 20,45 cm /

Gewicht: 554.7 g / 1.223 lbs

(Systeemvoorkeuren); 5c Selecteer “JBL
Quantum Stream Studio” onder “Output”
(Uitvoer) voor geluidsuitvoer; Opmerking:
Standaard wordt alle geluid weergegeven
via de JBL Quantum Stream Studio-microfoon
en gehoord via een koptelefoon die erop is
aangesloten. Om direct geluid van de Mac te
horen: selecteer de ingebouwde luidsprekers;

5d Selecteer “JBL Quantum Stream Studio”

onder “Input” (Invoer) voor audio-invoer;

5e Volg de aanwijzingen op het scherm om de

geluidsinstellingen te personaliseren.

006 Polair patroon

CARDIOÏDE; INDIVIDUELE PODCASTS,
GAMING, STREAMING, VOICE-OVERS ETC;
Omnidirectioneel; PODCASTS VOOR MEERDERE
PERSONEN. CONFERENTIEGESPREKKEN,
VELDOPNAMES ETC; Stereo; ZANG,
INSTRUMENTEN, ORKESTEN ETC; Bidirectioneel;
INTERVIEWS, VOCALE EN INSTRUMENTELE
DUETS ETC; Cardioïde (standaard);
Omnidirectioneel; Stereo; bidirectioneel;
Aanbevolen plaatsing; Niet aangeraden

007 DEMPEN/DEMPEN OPHEFFEN

dempen; dempen opheffen

008 Koptelefoonvolume /
microfoonversterking
009 AUDIO / SPRAAKMONITOR

(belasting = 32 ohm)

van 48 kHz, 92 dB met 192 kHz
sample rate, (A-gewogen)

3.54" x 3.54" x 8.05"

001 INNHOLD I ESKEN

JBL Quantum Stream Studio-mikrofon;
USB-strømkabel; QSG | GARANTIKORT |
ADVARSELSKORT

002 OVERSIKT

01 Berøringsknapp (demp / opphev

demping av mikrofon); 02 Ring-LED
(RGB-belysning + Demp-/opphev demping­indikator); 03 Volumknott; 04 VOLUMINDIKATOR
(HODETELEFON | MIKROFON | LYD/
TALEMONITOR | VU-MÅLER); 05 MODUSINDIKATORER
(HODETELEFON | MIKROFON | LYD/TALEMONITOR);

06 Mikrofonstativ; 07 Polarmønsterknapp;
08 Polarmønsterindikatorer; 09 3,5 mm

hodesettport; 10 USB-C-port

003 Tilkobling

3,5 mm; 2,5 mm; PC | Mac | PlayStation™ |
Nintendo Switch™; * For best mulig ytelse
må du bruke originalkabelen. UsB-kabler
fra tredjeparter vil kanskje ikke virke
med alle modeller av de nevnte enhetene;
PC | Mobil | BÆRBAR DATAMASKIN | Nintendo
Switch™; * USB-C til USB-C-kabel følger ikke
med i pakken. Tilkobling med USB-C virker
kanskje ikke med alle modeller av de nevnte

010 TEKNISKE SPESIFIKASJONER

MIKROFON

Nødvendig strøm / forbruk: 5 V 500 mA
Samplingsfrekvenser: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz
Bithastighet: 16/24 bit
Mikrofoner: 3 * 14 mm Electret Condenser-

Polarmønstre: Cardioid, omnidireksjonell,

Frekvensrespons: 50 Hz - 16 kHz
Følsomhet: -37 ± 3dB (1kHz ved 1Pa,

Maksimal SPL: 110dB

HODETELEFONFORSTERKER

Impedans:

enhetene. Hodesett; * 3,5 mm til 2,5 mm eller
3,5 mm kabel følger ikke med i pakken.

004 Førstegangsoppsett på PC

4a Koble mikrofonen til PC-en via

USB-tilkoblingen; 4b Gå til «Sound Settings»
(Lydinnstillinger) -> «Sound Control Panel»
(Lydkontrollpanel); 4c Under «Playback»
(Avspilling) merker du av «JBL Quantum
Stream Studio» og velger «Set Default»
(Angi standard) -> «Default Device»
(Standardenhet); Merk: Som standard
spilles alle lyder av fra JBL Quantum
Stream Studio-mikrofonen og høres
gjennom den tilkoblede hodetelefonen.
For å høre lyd rett fra PC-en må du velge
PC-lydkortet som standardenhet; 4d Under
«Recording» (Opptak) merker du av «JBL
Quantum Stream Studio» og velger «Set
Default» (Angi standard) -> «Default Device»
(Standardenhet); 4e Følg anvisningene på
skjermen for å tilpasse lydinnstillingene.

005 Førstegangsoppsett på Mac

5a Koble mikrofonen til Mac-en via

USB-tilkoblingen; 5b Gå til Apple-menyen og
velg «System Preferences» (Systemvalg);

mikrofon

stereo, toveis

0dB = 1v/Pa)

16 ohm / 32 ohm

NO

Utgangseekt (RMS): 42 mWrm pr. kanal

THD: <0,5% (belastning = 32 ohm)
Frekvensrespons: 20 Hz – 20 kHz
Signal-til-lyd: 92 dB med 48 kHz

MÅL – MIKROFON MED STATIV

Mål (L x B x H): 9,0 cm x 9,0 cm x 20,45 cm /

Vekt: 554,7 g / 1,223 pund

5c Under «Output» (Utgang) velger du «JBL

Quantum Stream Studio» for lydutgang;
Merk: Som standard spilles alle lyder av fra
JBL Quantum Stream Studio-mikrofonen og
høres gjennom den tilkoblede hodetelefonen.
For å høre lyd rett fra Mac-en innebygde
høyttalerne; 5d Under «Input» (Inngang)
velger du «JBL Quantum Stream Studio» som
lydinngang; 5e Følg anvisningene på skjermen
for å tilpasse lydinnstillingene.

006 Polarmønster

CARDIOID; INDIVIDUELLE PODKASTER,
GAMING, STRØMMING, VOICEOVER OSV.;
Omnidireksjonell; PODKASTER MED FLERE
PERSONER. KONFERANSESAMTALER, FELTOPPTAK
OSV.; Stereo; VOKALER, INSTRUMENTER,
ORKESTRE OSV.; Toveis; INTERVJUER, VOKAL- OG
INSTRUMENTALDUETTER OSV.; Cardioid
(standard); Omnidireksjonell; Stereo; Toveis;
Anbefalt posisjonering; Ikke anbefalt

007 DEMP / OPPHEV DEMPING

demp; opphev demping

008 Hodetelefonvolum/
mikrofonforsterkning
009 LYD-/TALEMONITOR

(Belastning = 32 ohm)

samplingsfrekvens, 92 dB med
192 kHz samplingsfrekvens,
(A-vektet)

3,54" x 3,54" x 8,05"

001 ZAWARTOŚĆ OPAKOWANIA

Mikrofon JBL Quantum Stream Studio; kabel
zasilający USB; QSG | KARTA GWARANCYJNA |
KARTA OSTRZEGAWCZA

002 OMÓWIENIE

01 Przycisk dotykowy (wyciszenie /

anulowanie wyciszenia mikrofonu);

02 Pierścień LED (Oświetlenie RGB + wskaźnik

wyciszenia / anulowania wyciszenia);

03 Pokrętło głośności; 04 WSKAŹNIK

GŁOŚNOŚCI (SŁUCHAWKI | MIKROFON | ODSŁUCH
DŹWIĘKU/GŁOSU| MIERNIK VU); 05 WSKAŹNIKI
TRYBU (SŁUCHAWKI | MIKROFON | ODSŁUCH
DŹWIĘKU/GŁOSU); 06 Stojak mikrofonowy;
07 Przycisk ustawienia kierunkowości;

08 Wskaźniki kierunkowości; 09 Gniazdo

3,5 mm słuchawek; 10 Port USB-C

003 Połączenie

3,5 mm; 2,5 mm; PC | Mac | PlayStation™ |
Nintendo Switch™; * Aby uzyskać najlepszą
efektywność, należy używać oryginalnego
kabla. Kable USB innych producentów mogą
nie być kompatybilne ze wszystkimi modelami
tych urządzeń; PC | Mobile | LAPTOP | Nintendo
Switch™; * Kabel USB-C do USB-C nie jest
dołączony do zestawu. Łączność z portem
USB-C może nie być możliwa w przypadku
niektórych modeli wymienionych urządzeń;
* kabel 3,5 mm do 2,5 mm lub 3,5 mm nie jest
dołączony do zestawu.

010 DANE TECHNICZNE

MIKROFON

Wymagana moc/pobór: 5 V 500 mA
Częstotliwość próbkowania: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz
Szybkość transmisja: 16 / 24 bit
Kapsuły: Elektretowy mikrofon

Charakterystyka kierunkowości: Kardioidalny, dookólny, stereo,

Pasmo przenoszenia: 50 Hz - 16 kHz
Czułość: -37 ± 3 dB (1 kHz przy 1 Pa,

Maksymalne ciśnienie
akustyczne SPL: 110 dB

004 Konfiguracja przed pierwszym użyciem
na komputerze PC

4a Podłącz mikrofon do komputera PC za

pośrednictwem USB; 4b Przejdź do sekcji
„Sound Settings” (Ustawienia dźwięku) ->
„Sound Control Panel” (Panel sterowania
dźwiękiem); 4c W sekcji „Playback”
(Odtwarzanie) podświetl pozycję „JBL
Quantum Stream Studio” i wybierz opcję
„Set Default” (Ustaw domyślne) ->
„Default Device” (Urządzenie domyślne);
Uwaga: Domyślnie wszystkie dźwięki będą
odtwarzane przez mikrofon JBL Quantum
Stream Studio i słyszalne przez słuchawki
do niego podłączone. Aby odsłuchiwać
dźwięk bezpośrednio z komputera PC,
wybierz kartę dźwiękową komputera
PC, jako domyślne urządzenie; 4d W opcji
„Recording” (Nagrywanie) podświetl
pozycję „JBL Quantum Stream Studio” i
wybierz „Set Default” (Ustaw domyślne) ->
„Default Device” (Urządzenie domyślne);

4e Postępuj zgodnie z informacjami na

ekranie, aby spersonalizować swoje
ustawienia dźwięku.

005 Konfiguracja przed pierwszym użyciem
na komputerze Mac

5a Podłącz mikrofon do komputera

Mac za pośrednictwem połączenia USB;

5b Przejdź do menu Apple i wybierz „System

pojemnościowy 3 * 14 mm

dwukierunkowy

0 dB = 1 v/Pa)

pl

WZMACNIACZ SŁUCHAWKOWY

Impedancja: 16 omów / 32 omów
Moc wyjściowa (RMS): 42 mW rms na kanał

THD: <0,5% (Obciążenie = 32 omy)
Pasmo przenoszenia: 20 Hz – 20 kHz
Stosunek sygnału do szumu: 92 dB o częstotliwości próbkowania

WYMIARY - ZE STATYWEM MIKROFONOWYM

Wymiary (dł. x szer. x wys.): 9,0 cm x 9,0 cm x 20,45 cm /

Masa: 554,7 g / 1,223 funta

Preferences” (Preferencje systemu);

5c W sekcji „Output” (Wyjście) wybierz

„JBL Quantum Stream Studio”, aby wybrać
wyjście dźwięku; Uwaga: Domyślnie
wszystkie dźwięki będą odtwarzane
przez mikrofon JBL Quantum Stream
Studio i słyszalne przez słuchawki do
niego podłączone. Aby słuchać dźwięku
bezpośrednio z komputera Mac, wybierz
wbudowane głośniki; 5d W sekcji „Input”
(Wejście) wybierz „JBL Quantum Stream
Studio” jako wejście dźwięku; 5e Wykonaj
pojawiające się na ekranie instrukcje, aby
spersonalizować ustawienia dźwięku.

006 Charakterystyka kierunkowości

KARDIOIDALNA; JEDNOOSOBOWE PODCASTY, GRA,
TRANSMISJA STRUMIENIOWA, NAGRYWANIE GŁOSU
LEKTORSKIEGO ITP.; Dookólna; WIELOOSOBOWE
PODCASTY. POŁĄCZENIA KONFERENCYJNE,
NAGRANIA W TERENIE ITP; Stereo; WOKAL,
INSTRUMENTY, ARANŻE ITP; Dwukierunkowa;
WYWIADY, WOKALE I DUETY INSTRUMENTALNE
ITP.; Kardioidalna (domyślna); Dookólna;
Stereo, Dwukierunkowa; Zalecane
ustawienie; Niezalecane

007 WYCISZANIE / ANULOWANIE WYCISZENIA

wyciszanie; anulowanie wyciszenia

008 Głośność słuchawek / wzmocnienie
mikrofonu
009 ODSŁUCH DŹWIĘKU / GŁOSU

(Obciążenie = 32 omy)

48 kHz, 92 dB o częstotliwości
próbkowania 192 kHz, (A ważony)

3,54" x 3,54" x 8,05"

001 CONTEÚDO DA CAIXA

Microfone JBL Quantum Stream Studio;
Cabo de alimentação USB; QSG | CARTÃO DE
GARANTIA | CARTÃO DE AVISO

002 APRESENTAÇÃO

01 Botão de toque (silenciar/ativar

microfone); 02 anel de LED (indicador
de iluminação RGB + Indicador de mudo
ativado/desativado); 03 Botão de volume;

04 INDICADOR DE VOLUME (FONE DE OUVIDO |

MIC | MONITOR DE ÁUDIO/VOZ | MEDIDOR DE VU);

05 INDICADORES DE MODO (FONE DE OUVIDO |

MIC | MONITOR DE ÁUDIO/VOZ); 06 Suporte
de microfone; 07 Botão de padrão polar;

08 indicadores de padrão polar; 09 Porta de

3,5 mm para fone de ouvido; 10 Porta USB-C

003 Conexão

3,5 mm; 2,5 mm; PC | mac | PlayStation™ |
Nintendo Switch™; * Para melhor desempenho,
use o cabo original. Cabos USB de terceiros
podem não funcionar com todos os modelos
dos dispositivos mencionados; PC | Dispositivo
móvel | NOTEBOOK | Nintendo Switch™; * O
cabo USB-C para USB-C não está incluído na
embalagem. A conetividade com USB-C pode
não funcionar com todos os modelos dos
referidos dispositivos; fone de ouvido; * cabo

010 ESPECIFICAÇÕES TÉCNICAS

MICROFONE

Energia necessária/consumo: 5 V 500 mA
Taxas de amostragem: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz
Taxa de bits: 16 / 24 bit
Cápsulas: 3 x Microfone condensador de

Padrões polares: Cardioide, omnidirecional,

Resposta de frequência: 50 Hz - 16 kHz
Sensibilidade: -37 ± 3 dB (1 kHz@1 Pa,

SPL máximo: 110 dB

AMPLIFICADOR DE FONE DE OUVIDO

Impedância: 16 ohms / 32 ohms

de 3,5 mm a 2,5 mm ou 3,5 mm não incluído
na embalagem.

004 Primeira configuração no PC

4a Conete o microfone ao seu PC via

conexão USB; 4b Vá para “Sound Settings”
(Configurações de som) -> “Sound Control
Panel” (Painel de controle de som); 4c Em
“Playback” (Reprodução), destaque “JBL
Quantum Stream Studio” e selecione “Set
Default” (Definir padrão) -> “Default Device”
(Dispositivo padrão); Observação: Por padrão,
todos os sons serão captados pelo microfone
JBL Quantum Stream Studio e ouvidos por meio
de um fone de ouvido conectado a ele. Para
ouvir o som diretamente do PC, selecione a
placa de som do PC como o dispositivo padrão;

4d Em “Recording” (Gravação), destaque

“JBL Quantum Stream Studio” e selecione
“Set Default” (Definir padrão) -> “Default
Device” (Dispositivo padrão); 4e Siga as
instruções na tela para personalizar suas
configurações de som.

005 Primeira configuração no Mac

5a Conete o microfone ao Mac via conexão

USB; 5b Vá para o menu Apple e selecione
“System Preferences” (Preferências de
sistema); 5c Em “Output” (Saída), selecione

eletreto de 14 mm

estéreo, bidirecional

0 dB = 1 v/Pa)

PT-BR

Potência de saída (RMS): 42 mWrms por canal

THD: <0,5% (Carga = 32 ohms)
Resposta de frequência: 20 Hz - 20 kHz
Sinal para ruído: 92 dB com taxa de amostragem

DIMENSÕES - MICROFONE COM SUPORTE

Dimensões (C x L x A): 9,0 cm x 9,0 cm x 20,45 cm /

Peso: 554,7 g / 1,223 lbs

“JBL Quantum Stream Studio” para saída
de som; Observação: Por padrão, todos os
sons serão captados pelo microfone JBL
Quantum Stream Studio e ouvidos por meio
de um fone de ouvido conectado a ele. Para
ouvir o som diretamente do Mac, selecione
os alto-falantes embutidos; 5d Em “Input”
(Entrada), selecione “JBL Quantum Stream
Studio” para entrada de áudio; 5e Siga as
instruções na tela para personalizar suas
configurações de som.

006 Padrão polar

CARDIOIDE; PODCASTS INDIVIDUAIS, JOGOS,
STREAMING, VOICEOVERS ETC; Omnidirecional;
PODCASTS COM VÁRIAS PESSOAS.
AUDIOCONFERÊNCIAS, GRAVAÇÕES DE CAMPO
ETC; Estéreo; VOCAIS, INSTRUMENTOS,
ORQUESTRAS ETC; Bidirecional; ENTREVISTAS,
DUETOS INSTRUMENTAIS E VOCAIS ETC;
Cardioide (padrão); Omnidirecional; Estéreo;
Bidirecional; Posicionamento recomendado;
Não recomendado

007 MUDO ATIVADO/DESATIVADO

mudo ativado, mudo desativado

008 Volume do fone de ouvido/ganho
do microfone
009 MONITOR ÁUDIO/VOZ

(Carga = 32 ohms)

de 48 kHz, 92 dB com taxa
de amostragem de 192 kHz,
(ponderado A)

3,54" x 3,54" x 8,05"

001 DETTA FINNS I LÅDAN

JBL Quantum Stream Studio-mikrofon; USB­strömkabel; Snabbguide | GARANTIKORT |
VARNINGSKORT

002 ÖVERSIKT

01 Touchknapp (Mik Ljud på/Ljud av);
02 Ring-LED (RGB Ljus- och Ljud av/ljud på-

indikator); 03 Volymratt; 04 VOLYM-INDIKATOR
(HÖRLURAR | MIK | LJUD/RÖST-MONITOR | VU-MÄTARE);

05 LÄGE-INDIKATOR (HÖRLURAR | MIK | LJUD/RÖST-

MONITOR); 06 Mikrofonhållare; 07 Polar
Pattern-knapp; 08 Polar Pattern-indikatorer;

09 3,5 mm Headset-port; 10 USB-C-port

003 Anslutning

3,5 mm; 2,5 mm; PC | Mac | PlayStation™ |
Nintendo Switch™; * Använd originalkabeln
för bästa prestanda. USB-kablar från
tredje part kanske inte fungerar med alla
modeller av nämnda enheter; PC | Mobil |
Laptop | Nintendo Switch™; * USB-C- till
USB-C-kabel ingår inte i förpackningen.
Anslutning med USB-C kanske inte fungerar
med alla modeller av ovan nämnda
enheter; headset; * 3,5 mm till 2,5 mm­eller 3,5 mm-kabel ingår inte i paketet.

010 TEKNISK SPECIFIKATION

MIKROFON

Elförbrukning/energiförbrukning: 5 V 500 mA
Samplingshastigheter: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz
Bithastighet: 16/24 bit
Kapslar: 3 * 14 mm

Polära mönster: Kardioid, rundstrålande, stereo,

Frekvensomfång: 50 Hz - 16 kHz
Känslighet: -37 ± 3 dB (1 kHz vid 1 Pa,

Max SPL: 110 dB

004 Installation, första gång på PC

4a Anslut mikrofonen till din dator via

USB-anslutning; 4b Gå till ”Sound Settings”
(Ljudinställningar) -> ”Sound Control
Panel” (Panel med ljudreglage); 4c Under
“Playback” (Uppspelning) markera “JBL
Quantum Stream Studio” och välj “Set
Default” (Ange standard) -> “Default
Device” (Standardenhet); Obs! Som standard
kommer alla ljud att spelas upp genom JBL
Quantum Stream Studio-mikrofonen och
hörs via hörlurar som är ansluten till den.
För att höra ljudet direkt från datorn,
välj PC-ljudkortet som standardenhet;

4d Under “Recording” (Inspelning) markera

“JBL Quantum Stream Studio” och välj “Set
Default” (Ange standard) -> “Default Device”
(Standardenhet); 4e Följ instruktionerna
på skärmen för att anpassa dina
ljudinställningar.

005 Installation, första gång på Mac

5a Anslut mikrofonen till din Mac via USB-

anslutning; 5b Gå till Apple-menyn och välj
”System Preferences” (Systeminställningar);

5c Under ”Output” (Utgång) välj ”JBL Quantum

elektretkondensatormikrofon

dubbelriktad

0 dB = 1 v/Pa)

SV

HÖRLURARNAS FÖRSTARKARE

Impedans: 16 ohm / 32 ohm
Uteekt (RMS): 42 mWrms per kanal

THD: <0,5% (Last = 32 ohm)
Frekvensomfång: 20 Hz–20 kHz
Signal/brus: 92 dB med 48 kHz

MÅTT - MIK MED HÅLLARE

Mått (L x B x H): 9,0 cm x 9,0 cm x 20,45 cm
Vikt: 554,7 g

Stream Studio” för ljudutgång; Obs! Som
standard kommer alla ljud att spelas
upp genom JBL Quantum Stream Studio­mikrofonen och hörs via hörlurar som är
ansluten till den. För att höra ljudet direkt
från Mac, välj de inbyggda högtalarna;

5d Under “Input” (Ingång) Välj “JBL Quantum

Stream Studio” för ljudingång; 5e Följ
instruktionerna på skärmen för att anpassa
dina ljudinställningar.

006 Polärt mönster

KARDIOID; INDIVIDUALLA PODDAR, GAMING,
STREAMING, RÖSTPÅLÄGGNING ETC;
Rundstrålande; PODDAR MED FLERA
PERSONER. TELEFONMÖTEN, FILMINSPELNINGAR
ETC; Stereo; RÖSTER, INSTRUMENT, ORKESTRAR
ETC; Dubbelriktad; INTERVJUER, DUETTER
MED SÅNG OCH INSTRUMENT OSV; Kardioid
(Standardt); rundstrålande, stereo,
dubbelriktad; Rekommenderad placering; Ej
rekommenderad

007 LJUD AV/LJUD PÅ

ljud av; ljud på

008 Hörlursvolym / mikrofonförstärkning
009 LJUD/RÖST-MONITOR

(Last = 32 ohm)

samplingsfrekvens, 92 dB med
192 kHz samplingsfrekvens,
(A-viktat)

001 KUTU İÇERİĞİ

JBL Quantum Stream Studio mikrofon;
USB güç kablosu; QSG | GARANTİ KARTI |
UYARI KARTI

002 GENEL BAKIŞ

01 Dokunmatik Düğme (Mikrofonu Sessize

Al/Sesi Aç); 02 LED Halka (RGB Aydınlatma +
Sessize Al/Sesi Aç göstergesi); 03 Dönen
Ses Düğmesi; 04 SES GÖSTERGESİ (KULAKLIK |
MİKROFON | SES MONİTÖRÜ | VU ÖLÇER); 05 MOD
GÖSTERGELERİ (KULAKLIK | MİKROFON | SES
MONİTÖRÜ); 06 Mikrofon Standı; 07 Kutup
Deseni Düğmesi; 08 Kutup Deseni Göstergeleri;

09 3,5 mm Kulaklık Girişi; 10 USB-C Girişi

003 Bağlantı

3,5 mm; 2,5 mm PC | mac | PlayStation™ |
Nintendo Switch™; * En iyi performans için
orijinal kabloyu kullanın. Üçüncü tarafların
sunduğu USB kabloları söz konusu
cihazların tüm modelleriyle çalışmayabilir;
PC | Cep Telefonu | LAPTOP | Nintendo
Switch™; * USB-C’den USB-C’ye kablo
pakete dahil değildir. USB-C ile bağlantısı,
söz konusu cihazların tüm modelleriyle
çalışmayabilir. * 3,5 mm’den 2,5 mm’ye veya
3,5 mm’ye kablo, pakete dahil değildir.

010 TEKNİK ÖZELLİK

MİKROFON

Güç gerekli/tüketim: 5 V 500 mA
Örnek hızı: 44,1 kHz / 48 kHz / 96 kHz / 192 kHz
Bit oranı: 16 / 24 bit
Kapsüller: 3 x 14 mm Elektret Kondenser

Kutup desenleri: Kardioit, çok yönlü, stereo,

Frekans aralığı: 50 Hz - 16 kHz
Hassasiyet: -37 ± 3 dB (1 kHz@1 Pa,

Maksimum SPL: 110 dB

004 PC için İlk Kez Kurulum

4a Mikrofonu USB bağlantısı yoluyla

PC’nize bağlayın; 4b “Sound Settings” (Ses
Ayarları) -> “Sound Control Panel” (Ses
Kontrol Paneli) kısmına gidin; 4c “Playback”
(Oynatma) seçeneğinin altında “JBL
Quantum Stream Studio” seçeneğine ve
ardından “Set Default” (Varsayılanı
Ayarla) -> “Default Device” (Varsayılan
Cihaz) seçeneğine tıklayın; Not: Varsayılan
olarak, tüm sesler JBL Quantum Stream
Studio mikrofonu aracılığıyla çalınacak
ve ona bağlı bir kulaklıktan duyulacaktır.
Sesi doğrudan PC üzerinden duymak için
varsayılan cihaz olarak PC ses kartını
seçin; 4d “Recording” (Kayıt) seçeneğinin
altındaki “JBL Quantum Stream Studio”
seçeneğine ve ardından “Set Default”
(Varsayılanı Ayarla) -> “Default Device”
(Varsayılan Cihaz) seçeneğine tıklayın;

4e Ses ayarlarınızı kişiselleştirmek için

ekrandaki talimatları takip edin.

005 MAC için İlk Kez Kurulum

5a Mikrofonu USB bağlantısı aracılığıyla

Mac cihazınıza bağlayın; 5b Apple menüsüne
gidin ve “System Preferences” (Sistem

Mikrofon

çift yönlü

0 dB = 1 v/Pa)

TR

KULAKLIK AMPLİFİKATÖRÜ

Empedans: 16 ohm / 32 ohm
Güç ÇIKIŞI (RMS): Kanal başı 42 mWrms

THD: <%0,5 (Yük = 32 ohms)
Frekans aralığı: 20 Hz - 20 kHz
Sinyal gürültü: 48 kHz örnekleme oranı ile 92 dB,

BOYUTLAR - STANDLI MİK.

Boyutlar (U x G x Y): 9,0 cm x 9,0 cm x 20,45 cm /

Ağırlık: 554,7 g / 1,223 lbs

Tercihleri) seçeneğine tıklayın; 5c Ses
çıkışı için “Output” (Çıkış) kısmının altındaki
“JBL Quantum Stream Studio” seçeneğini
seçin; Not: Varsayılan olarak, tüm sesler
JBL Quantum Stream Studio mikrofonu
aracılığıyla çalınacak ve ona bağlı bir
kulaklıktan duyulacaktır. Sesi doğrudan
Mac üzerinden duymak için yerleşik
hoparlörleri seçin; 5d Ses girişi için “Input”
(Giriş) kısmının altındaki “JBL Quantum
Stream Studio” seçeneğini seçin; 5e Ses
ayarlarınızı kişiselleştirmek için ekrandaki
talimatları takip edin.

006 Polar deseni

KARDİOİT; BİREYSEL PODCAST’LER, OYUN, YAYIN
AKIŞI, SESLENDİRME VB; çok yönlü; ÇOK KİŞİLİ
PODCAST’LER. KONFERANS ARAMALARI, SAHA
KAYITLARI VB; Stereo; VOKAL, ENSTRÜMAN,
ORKESTRALAR VB; çift yönlü; RÖPORTAJLAR,
SESLİ VE ENSTRÜMANTAL DÜETLER VB; Kardioit
(Varsayılan); çok yönlü; Stereo; çift yönlü;
Önerilen konumlandırma; Tavsiye edilmez

007 Sessize Alma/Sesi Açma

sessize alma; sesi açma

008 Kulaklık ses seviyesi / mikrofon kazancı
009 SES MONİTÖRÜ

(Yük = 32 ohm)

192 kHz örnekleme oranı ile
92 dB, (A ağırlıklı)

3,54 inç x 3,54 inç x 8,05 inç

001 КОМПЛЕКТ ПОСТАВКИ

Потоковый микрофон JBL Quantum Stream
Studio; кабель питания USB; краткое
руководство пользователя | ГАРАНТИЙНЫЙ
ТАЛОН | ПАСПОРТ БЕЗОПАСНОСТИ

002 КРАТКИЙ ОБЗОР

01 Сенсорная кнопка («Включить/

выключить звук микрофона»); 02 Индикатор
звонка (подсветка RGB + индикатор
включения/выключения звука микрофона);

03 Ручка громкости; 04 ИНДИКАТОР

ГРОМКОСТИ (НАУШНИКИ | МИКРОФОН |
МОНИТОР АУДИО/ГОЛОСА | ИЗМЕРИТЕЛЬ
УРОВНЯ ГРОМКОСТИ); 05 ИНДИКАТОРЫ РЕЖИМА
(НАУШНИКИ | МИКРОФОН | МОНИТОР АУДИО/
ГОЛОСА); 06 Стойка для микрофона; 07 Кнопка
диаграммы направленности; 08 Индикаторы
диаграммы направленности; 09 Порт 3,5 мм
для гарнитуры; 10 Порт USB-C

003 Подключение

3,5 мм; 2,5 мм; ПК | Mac | PlayStation™ |
Nintendo Switch™; * Для обеспечения
оптимальных характеристик
используйте оригинальный кабель.
USB-кабели сторонних производителей
могут работать не со всеми моделями
упомянутых устройств; ПК | мобильное
устройство | ноутбук | Nintendo Switch™;
*кабель USB-C на USB-C не входит в
комплект поставки. Подключение к

010 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

МИКРОФОН

Требуемое питание/
энергопотребление: 5 V 500 mA
Частота дискретизации:
Скорость передачи в битах:
Капсюли: Микрофон с электретным

Диаграммы направленности: К ардиоидный,

Частотная характеристика:
Чувствительность: -37 ± 3дБ (1кГц при 1Па,

Макс. уровень звукового давления:

разъему USB-C может работать не со
всеми моделями указанных устройств;
гарнитура; * кабель 3,5 мм на 2,5 мм или
3,5 мм не входит в комплект поставки.

004 Первая настройка на ПК

4a Подключите микрофон к компьютеру

с помощью USB-соединения; 4b Откройте
«Sound Settings» (Настройки звука) -> «Sound
Control Panel» (Панель управления звуком);

4c В разделе «Playback» (Воспроизведение)

выделите «JBL Quantum Stream Studio»
и выберите «Set Default» (Настройки по
умолчанию) -> «Default Device» (Устройство по
умолчанию); Примечание. По умолчанию все
звуки воспроизводятся через микрофон JBL
Quantum Stream Studio, их можно прослушивать
через подключенные к нему наушники. Чтобы
слышать звук непосредственно с компьютера,
выберите звуковую карту ПК как устройство
по умолчанию; 4d В разделе «Recording»
(Запись) выделите «JBL Quantum Stream
Studio» и выберите «Set Default» (Настройки
по умолчанию) -> «Default Device»
(Устройство по умолчанию); 4e Следуйте
инструкциям на экране, чтобы выполнить
индивидуальные настройки звука.

005 Первая настройка на Mac

5a Подключите микрофон к вашему Mac

через USB-соединение; 5b Откройте меню Apple
и выберите «System Preferences» (Системные

44,1 кГц / 48 кГц / 96 кГц / 192 кГц
16 / 24бит

конденсатором 3*14мм

всенаправленный, стерео,
двунаправленный
50Гц — 16кГц

0дБ = 1В/Па)
110дБ

RU

УСИЛИТЕЛЬ НАУШНИКОВ

Сопротивление:
Выходная мощность (RMS):
Полн. коэфф. гарм. искаж.:
Частотная характеристика:
Коэффициент сигнал-шум:

ГАБАРИТЫ — МИКРОФОН СО СТОЙКОЙ

Габариты (Д x Ш x В): 9,0 смx9,0 смx20,45см/

Вес:

параметры); 5c В разделе «Output» (Выход)
выберите «JBL Quantum Studio» для выхода
звука; Примечание. По умолчанию все звуки
воспроизводятся через микрофон JBL Quantum
Stream Studio, их можно прослушивать
через подключенные к нему наушники.
Чтобы слышать звук непосредственно с Mac,
выберите встроенные динамики; 5d В разделе
«Input» (Выход) выделите «JBL Quantum Studio»
для выхода звука; 5e Следуйте инструкциям
на экране, чтобы выполнить индивидуальные
настройки звука.

006 Диаграмма направленности

КАРДИОИДНЫЙ; ПЕРСОНАЛЬНЫЕ ПОДКАСТЫ,
ИГРЫ, СТРИМИНГ, ГОЛОСОВЫЕ КОММЕНТАРИИ И
Т.Д.; Всенаправленный; ПОДКАСТЫ С УЧАСТИЕМ
НЕСКОЛЬКИХ ЧЕЛОВЕК. КОНФЕРЕНЦИИ, ПОЛЕВЫЕ
ЗАПИСИ И Т.Д.; Стерео; ВОКАЛ, ИНСТРУМЕНТЫ,
ОРКЕСТРЫ И Т.Д.; Двунаправленный;
ИНТЕРВЬЮ, ВОКАЛЬНЫЕ И ИНСТРУМЕНТАЛЬНЫЕ
ДУЭТЫ И Т.П.; Кардиоидный (по
умолчанию); Всенаправленный; Стерео;
Двунаправленный; Рекомендуемое
расположение; Не рекомендуется

007 ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ЗВУКА

Выключить звук микрофона; включить
звук микрофона

008 Громкость наушников / усиление
микрофона
009 МОНИТОР АУДИО/ГОЛОСА

16/32 Ом
42мВтср.-кв. (нагрузка= 32Ом)
<0,5% (нагрузка= 32Ом)
20Гц – 20кГц
92 дБ с частотой семплирования
48 кГц, 92 дБ с частотой
семплирования 192 кГц, (A-оценка)

3,54x3,54x8,05дюйма
554,7г/ 1,223фунта

001 产品清单

JBL Quantum Stream Studio 麦克风；USB
电源线；快速入门指南 | 保修
卡 | 警告卡

002 产品概览

01 触控按钮（麦克风静音/取

消静音）；02 环形 LED（RGB
照明 + 静音/取消静音指示
灯）；03 音量旋钮；04 音量指
示灯（耳机 | 麦克风 | 音频/语
音监听 | VU 表）；05 模式指示灯
（耳机 | 麦克风 | 音频/语音监
听）；06 麦克风支架；07 指向按
钮；08 指向指示灯；09 3.5 mm 耳机
监听端口；10 USB-C 端口

003 连接

3.5 mm；2.5 mm；电脑 | Mac |
PlayStation™ | Nintendo Switch™；* 为

了获得最佳性能，请使用原装电
缆。第三方USB电缆可能无法与
所有这些设备型号配合使用 ；
电脑 | 手机 | 笔记本电脑 | Nintendo
Switch™；* 不随附 USB-C 转 USB-C 电
缆。并非所有设备型号都支持

010 技术规格
麦克风

电源需求/耗电：
采样频率：
比特率： 16 / 24 位
拾音头： 3 * 14 mm 驻极体电容

指向： 心形、全方向、立体

频率响应： 50 Hz - 16 kHz
灵敏度： -37 ± 3 dB (1 kHz@1 Pa,

最大 SPL： 110 dB

耳机功放

阻抗： 16 Ω / 32

USB-C 连接；耳机；* 不随附 3.5 mm
转 2.5 mm 或 3.5 mm 电缆。

004 首次在电脑上设置

4a 通过 USB 连接将麦克风连接到

电脑；4b 进入 “Sound Settings”（声音
设置）-> “Sound Control Panel”（声音
控制面板）；4c 在 “Playback”（播
放）选项下找到 “JBL Quantum Stream
Studio”，并选择 “Set Default”（设为
默认）-> “Default Device”（默认设
备）；注：默认情况下，所有声
音都将通过 JBL Quantum Stream Studio
麦克风播放出来，并可以通过
与其连接的耳机听到声音。若
要直接听到电脑播放的声音，请
选择电脑声卡为默认设备；4d 在

“Recording”（录制）选项下找到
“JBL Quantum Stream Studio”，并选择 “Set
Default”（设为默认）-> “Default Device”

（默认设备）；4e 按照屏幕上的
指示进行个性化的声音设置。

005 首次在 Mac 上设置

5a 通过 USB 连接将麦克风连接

至 Mac；5b 进入苹果菜单并选择
“System Preferences”（系统偏好设

5 V 500 mA

44.1 kHz / 48 kHz / 96 kHz / 192 kHz

传声器

声、8字形指向性

0 dB = 1 v/Pa)

Ω

ZH-CN

功率输出 (RMS)： 每个通道 42 mWrms

总谐波失真： <0.5%（荷载为 32 Ω 时）
频率响应： 20 Hz - 20 kHz
信噪比： 在 48 kHz 采样率下，信

尺寸 - 麦克风和支架

尺寸（长 x 宽 x 高）： 9.0 cm x 9.0 cm x 20.45 cm

重量： 554.7 g/1.223 lbs

置）；5c 在 “Output”（输出）中选
择 “JBL Quantum Stream Studio”，设置声
音输出；注：默认情况下，所有
声音都将通过 JBL Quantum Stream Studio
麦克风播放出来，并可以通过与
其连接的耳机听到声音。若要直
接听到 Mac 播放的声音，请选择内
置扬声器；5d 在 “Input”（输入）中
选择 “JBL Quantum Stream Studio”，设置
声音输入；5e 按照屏幕上的指示
进行个性化的声音设置。

006 指向

心形；个人播客、游戏、直播、解
说等；全方向；多人播客。会议通
话，现场录音等；立体声；人声、
乐器、管弦乐等；会议通话，现
场录音等；立体声；人声、乐器、
管弦乐等；8字形指向性；采访、
人声和器乐二重奏等；心形（默
认）；全方向；立体声；8字形指
向性；推荐定位；不推荐

007 静音/取消静音

静音；取消静音

008 耳机音量/麦克风增益
009 音频/语音监听

（荷载为 32 Ω 时）

噪比为 92 dB； 在 192 kHz
采样率下，信噪比为

92 dB；（A 计权）

(3.54" x 3.54" x 8.05")

001 包裝盒內物品

JBL Quantum Stream Studio 麥克風；USB
電源線；快速入門指南 | 保固
卡 | 警告卡

002 概覽

01 觸控按鍵（麥克風靜音/取消

靜音）；02 環形 LED（RGB 燈光 + 靜
音/取消靜音指示燈）；03 音量旋
鈕；04 音量指示燈（耳機 | 麥克
風 | 音訊/語音監聽器 | 音量單位
表）；05 模式指示燈（耳機 | 麥克
風 | 音訊/語音監聽器）；06 麥克
風支架；07 極性圖案按鈕；08 極
性圖案指示燈；09 3.5mm 耳機連接
埠；10 USB-C 連接埠

003 連接

3.5 mm；2.5 mm；PC | mac | PlayStation™ |
Nintendo Switch™；* 為達到最佳效

能，請使用原裝線纜。第三方 USB
線纜可能不適用於所述裝置的所
有型號； PC | 手機 | 筆記型電腦 |
Nintendo Switch™；* USB-C 轉 USB-C 纜
線不隨包裝提供。與 USB-C 的連接
可能不適用於所述裝置的所有型

010 技術規格
麥克風

所需功率/功耗：
取樣率：
位元速率： 16 / 24 位元
膠囊： 3 * 14 mm 駐極體電容

極性圖案： 心形、全方位、立體

頻率回應： 50 Hz - 16 kHz
靈敏度： -37 ± 3 dB (1 kHz@1 Pa,

最大 SPL： 110 dB

號；耳機；* 3.5 mm 至 2.5 mm 或 3.5
mm 纜線不隨包裝提供。

004 在 PC 上首次設定

4a 透過 USB 連接，將麥克風連接到

您的 PC；4b 前往「Sound Settings」
（聲音設定）->「Sound Control
Panel」（聲音控制面板）；4c 在
「Playback」（播放）下，反白顯
示「JBL Quantum Stream Studio」並選
擇「Set Default」（設定預設）->
「Default Device」（預設裝置）；
附註：依預設，所有聲音都將透
過 JBL Quantum Stream Studio 麥克風
播放，並透過與之相連的耳機
收聽。欲直接聆聽來自 PC 的聲
音，請選擇 PC 音效卡作為預設裝
置；4d 在「Recording」（錄製）
下，反白顯示「JBL Quantum Stream
Studio」並選擇「Set Default」（設
定預設）->「Default Device」（預設
裝置）；4e 遵循螢幕上的說明，
個人化您的聲音設定。

005 在 MAC 上首次設定

5a 透過 USB 連接，將麥克風連接到

您的 Mac；5b 前往 Apple 功能表並選

5 V 500 mA

44.1 kHz / 48 kHz / 96 kHz / 192 kHz

麥克風

聲、雙向

0 dB = 1 v/Pa)

ZH-tw

耳機放大器

阻抗： 16 歐姆 / 32 歐姆
功率輸出 (RMS)： 每個通道 42 mWrms

THD： <0.5%（負載 = 32 歐姆）
頻率回應： 20 Hz - 20 kHz
雜訊比： 92 dB，48 kHz 取樣率；

尺寸 - 帶支架的麥克風

尺寸（長 x 寬 x 高）： 9.0 cm x 9.0 cm x 20.45 cm /

重量： 554.7 g/1.223 lbs

擇「System Preferences」（系統喜好
設定）；5c 在「Output」（輸出）
下，選擇「JBL Quantum Stream Studio」
作為聲音輸出；附註：依預設，
所有聲音都將透過 JBL Quantum Stream
Studio 麥克風播放，並透過與之
相連的耳機收聽。欲直接聆聽
來自 Mac 的聲音，請選擇內建喇
叭；5d 在「Input」（輸入）下，選
擇「JBL Quantum Stream Studio」作為音
訊輸入；5e 遵循螢幕上的說明，
個人化您的聲音設定。

006 極性圖案

心形；個人播客、遊戲、串流播
放、畫外音等；全方位；多人播
客。電話會議、現場錄音等；立體
聲；人聲、樂器、管弦樂隊等；雙
向；訪談、聲樂和器樂二重唱等；
心形（預設）；全方位；立體聲；
雙向；推薦位置；不推薦

007 靜音/取消靜音

靜音；取消靜音

008 耳機音量 / 麥克風增益
009 音訊/語音監聽器

（負載 = 32 歐姆）

92 dB，192 kHz 取樣率；
（A-加權）

3.54" x 3.54" x 8.05"

001 ISI KOTAK

Mikrofon JBL Quantum Stream Studio;
kabel daya USB; QSG | KARTU GARANSI |
KARTU PERINGATAN

002 GAMBARAN UMUM

01 Tombol Sentuh (Matikan/Nyalakan

Mikrofon); 02 Cincin LED (Lampu RGB +
indikator Matikan/Nyalakan Suara);

03 Kenop Volume; 04 INDIKATOR VOLUME

(HEADPHONE | MIKROFON | MONITOR AUDIO/
VOKAL | ALAT UKUR VU); 05 INDIKATOR MODE
(HEADPHONE | MIKROFON | MONITOR AUDIO/
VOKAL); 06 Dudukan Mikrofon; 07 Tombol
Pola Kutub; 08 Indikator Pola Kutub;

09 Port Headset 3,5 mm; 10 Port USB-C

003 Sambungan

3,5 mm; 2,5 mm; PC | mac |
PlayStation™ | Nintendo Switch™; * Untuk
performa terbaik, gunakan kabel asli.
Kabel USB pihak ketiga mungkin hanya
kompatibel dengan beberapa model
perangkat terkait; PC | Ponsel | LAPTOP |
Nintendo Switch™; * Kabel USB-C ke USB-C
tidak disertakan dalam paket. Konektivitas
dengan USB-C mungkin tidak berfungsi
dengan semua model perangkat tersebut;

010 SPESIFIKASI TEKNIS

MIKROFON

Konsumsi/kebutuhan daya: 5 V 500 mA
Laju sampel: 44,1 kHz/48 kHz/96 kHz/192 kHz
Laju bit: 16 / 24 bit
Kapsul: 3 * Mikrofon Kondensor Elektret

Pola kutub: Kardioid, omnidireksional, stereo,

Respons frekuensi: 50 Hz–16 kHz
Sensitivitas: -37 ± 3 dB (1 kHz@1 Pa,

SPL Maksimum: 110 dB

headset, * kabel 3,5 mm ke 2,5 mm atau
3,5 mm tidak disertakan dalam paket.

004 Pengaturan Pertama Kali di PC

4a Sambungkan mikrofon ke PC melalui

sambungan USB; 4b Buka “Sound Settings”
(Pengaturan Suara) -> “Sound Control
Panel” (Panel Kontrol Suara); 4c Di bagian
“Playback” (Pemutaran), sorot “JBL Quantum
Stream Studio” dan pilih “Set Default” (Atur
Default) -> “Default Device” (Perangkat
Default); Catatan: Secara default, semua
suara akan dimainkan melalui mikrofon
JBL Quantum Stream Studio dan terdengar
melalui headphone yang tersambung ke
mikrofon. Untuk mendengarkan suara dari
PC secara langsung, pilih kartu suara PC
sebagai perangkat default; 4d Di bagian
“Recording” (Rekaman), sorot “JBL Quantum
Stream Studio” dan pilih “Set Default” (Atur
Default) -> “Default Device” (Perangkat
Default); 4e Ikuti petunjuk di layar untuk
mengubah pengaturan suara Anda.

005 Pengaturan Pertama Kali di Mac

5a Sambungkan mikrofon ke Mac melalui

sambungan USB; 5b Buka menu Apple dan pilih
“System Preferences” (Preferensi Sistem);

14 mm

dua arah

0 dB = 1 v/Pa)

id

AMPLIFIER HEADPHONE

Impedans: 16 ohm/32 ohm
Output daya (RMS): 42 mWrms per channel

THD: <0,5% (Beban = 32 ohm)
Respons frekuensi: 20 Hz–20 kHz
Sinyal terhadap derau: 92 dB dengan laju sampel

DIMENSI - MIKROFON DENGAN DUDUKAN

Dimensi (P x L x T): 9,0 cm x 9,0 cm x 20,45 cm/

Berat: 554,7 g/1,223 lbs

5c Di bagian “Output”, pilih “JBL Quantum

Stream Studio” sebagai output suara;
Catatan: Secara default, semua suara akan
dimainkan melalui mikrofon JBL Quantum
Stream Studio dan terdengar melalui
headphone yang tersambung ke mikrofon.
Untuk mendengarkan suara langsung dari
Mac, pilih speaker bawaan; 5d Di bagian
“Input”, pilih “JBL Quantum Stream Studio”
sebagai input audio; 5e Ikuti petunjuk di layar
untuk mengubah pengaturan suara Anda.

006 Pola kutub

KARDIOID; PODCAST SATU ORANG, BERMAIN
GAME, STREAMING, PENGISIAN SUARA, DSB.;
Omnidireksional; PODCAST DENGAN BEBERAPA
ORANG. PANGGILAN KONFERENSI, REKAMAN DI
LAPANGAN, DSB.; Stereo; VOKAL, ALAT MUSIK,
ORKESTRA, DSB.; Dua arah; WAWANCARA,
DUET VOKAL DAN ALAT MUSIK, DSB.; Kardioid
(Default); Omnidireksional; Stereo; Dua
arah; Rekomendasi pemosisian; Tidak
direkomendasikan

007 MEMATIKAN/MENYALAKAN SUARA

mematikan suara; menyalakan suara

008 Volume headphone/gain mikrofon
009 MONITOR AUDIO/VOKAL

(Beban = 32 ohm)

48 kHz, 92 dB dengan laju sampel
192 kHz, (pembobotan A)

3,54" x 3,54" x 8,05"

001 同梱品

JBL Quantum Stream Studioマイ ク、USB電源
ケーブル、クイックスタートガイ
ド|保証書|注意事項

002 製品概要

01 タッチボタン（マイクのミュ

ート/ミュート解除）、02 リング
LED（RGBライティング+ミュート/ミュ
ート解除インジケーター）、03 音量
つまみ、04 音量インジケーター（ヘ
ッドホン|マイク|音声/ボイスモニ
ター|VUメーター）、05 モードイン
ジケーター（ヘッドホン|マイク|音
声/ボイスモニター）、06 マイクス
タンド、07 指向特性ボタン、08 指向
特性インジケーター、09 3.5mmヘッド
セットポート、10 USB Type-Cポート

003 接続

3.5 mm、2.5 mm、PC|Mac|PlayStation™|Nintendo
Switch™、* 最高のパフォーマンスを

得るためには同梱の純正ケーブル
をご使用ください。純正ケーブル
以外のケーブルを使用した場合、上
記デバイスの機能を保証するもの
ではありません 、 PC|スマートホン
などモバイル端末|ノートPC|Nintendo
Switch™、*Type-C⇔Type-Cケーブルは同梱
されていません。USB-Cとの接続は、
全てのデバイスへの対応を保証す
るものではありません、ヘッドセッ

010 技術仕様
マイク

必要な電力/電力消費量：
サンプルレート：
ビットレート： 16/24ビット
製品： 3*14mmエレクトロコン

指向特性： カーディオイド（単一

周波数特性： 50Hz-16kHz
出力音圧レベル：
最大音圧レベル： 110dB

ト、*3.5mm-2.5mmまたは3.5mmケーブルは
同梱されていません。

004 PCの初期設定

4a USB接続でPCにマイクを接

続、4b 「Sound Settings」（サウンド
の設定）->「Sound Control Panel」（サ
ウンドコントロールパネル）に進
む、4c 「Playback」（再生）で「JBL
Quantum Stream Studio」をハイライト表
示し、「Set Default」（デフォルト
デバイスの設定）->「Default Device」
（デフォルトデバイス）を選択、
注：デフォルトでは、全てのサウ
ンドがJBL Quantum Stream Studioマイク
を通して再生され、接続されたヘ
ッドホンを通して聴くことができ
ます。 PCから直接サウンドを聴くに
は、デフォルトデバイスとしてPC
サウンドカードを選択してくださ
い、4d 「Recording」（録音）で、「JBL
Quantum Stream Studio」をハイライト表
示し、「Set Default」（デフォルト
デバイスの設定）->「Default Device」
（デフォルトデバイス）を選択しま
す、4e 画面上の指示に従ってサウン
ド設定をカスタマイズします。

005 Macの初期設定

5a USB接続を通してMacにマイクを接

続します、5b Appleメニューに進み、
「System Preferences」（システム環境

5 V 500 mA

44.1kHz/48kHz/96kHz/192kHz

デンサーマイク

指向性）、無指向性、
ステレオ、双方向性

-37±3dB（1kHz@1Pa、0dB=1v/Pa）

JP

ヘッドホンアンプ

インピーダンス： 16Ω/32
出力（RMS）： 1チャンネルにつき

全高調波歪み： 0.5%未満（抵抗=32Ω）
周波数特性： 20Hz～20kHz
S/N比： 48kHzのサンプルレートで

寸法-スタンド付きマイク

寸法（長さx幅x高さ）： 9.0cmx9.0cmx20.45cm
重量： 約554.7g

設定）を選択します、5c 「Output」
（出力）で、サウンド出力用に「JBL
Quantum Stream Studio」を選択します、
注：デフォルトでは、全てのサウン
ドがJBL Quantum Stream Studioマイクを通
して再生され、接続されたヘッドホ
ンを通して聴くことができます。Mac
から直接サウンドを聴くには、
内蔵スピーカーを選択してくださ
い、5d 「Input」（入力）で、音声入力
用に「JBL Quantum Stream Studio」を選択し
ます、 5e 画面上の指示に従ってサウ
ンド設定をカスタマイズします。

006 指向特性

カーディオイド（単一指向性）、ポ
ッドキャスト、ゲーミング、ストリ
ーミング、ボイスオーバーなど、無
指向性、複数人向けポッドキャス
ト。電話会議、フィールド録音な
ど、ステレオ、ボーカル、楽器、オ
ーケストラなど、双方向性、インタ
ビュー、ボーカルおよび楽器デュエ
ットなど、カーディオイド（デフォ
ルト）、無指向性、ステレオ、双方
向性、推奨ポジション、推奨しない

007 ミュート/ミュート解除

ミュート、ミュート解除

008 ヘッドホン音量/マイクゲイン
009 音声/ボイスモニター

Ω

42mWrms（抵抗=32Ω）

92dB、 192kHzのサンプルレ
ートで92dB、（A特性）

001 구성품

JBL Quantum Stream Studio 마이크, USB 전원
케이블, QSG | 품질보증서 | 경고 카드

002 개요

01 터치 버튼(마이크 음소거/음소거

해제), 02 링 LED(RGB 조명 + 음소거/
음소거 해제 표시기), 03 볼륨 노브,

04 볼륨 표시기(헤드폰 | 마이크 |

오디오/보이스 모니터 | 음량계),

05 모드 표시기(헤드폰 | 마이크 |

오디오/보이스 모니터), 06 마이크
스탠드, 07 폴라 패턴 버튼, 08 폴라
패턴 표시기, 09 3.5mm 헤드셋 포트,

10 USB-C 포트

003 연결

3.5mm, 2.5mm, PC | mac | PlayStation™ |
Nintendo Switch™, * 최상의 성능을

얻으려면 정품 케이블을
사용하십시오. 타사 USB 케이블은
해당 장치의 일부 모델에서 작동하지
않을 수 있습니다, PC | 모바일 |
노트북 | Nintendo Switch™, * USB-C to
USB-C 케이블은 패키지에 포함되지
않습니다. USB-C는 앞서 언급한 장치
중 일부 모델과 연결되지 않을 수
있습니다. 헤드셋, *3.5mm~2.5mm 또는

010 기술 사양
마이크

필요한 전원/소비 전력:
샘플 속도:
비트 전송률: 16/24비트
캡슐: 14mm 일렉트릿 콘덴서

폴라 패턴: 카디오이드, 전방향,

주파수 응답: 50Hz~16kHz
민감도: -37 ± 3 dB (1 kHz@1 Pa,

최대 SPL: 110dB

3.5mm 케이블은 패키지에 포함되지
않습니다.

004 PC에서 최초 설정

4a USB 연결을 통해 마이크를

PC에 연결합니다. 4b “Sound
Settings”(사운드 설정) -> “Sound Control
Panel”(사운드 제어판)로 이동합니다.

4c “Playback”(재생)에서 “JBL Quantum

Stream Studio”를 강조 표시하고 “Set
Default”(기본값 설정) -> “Default
Device”(기본 장치)를 선택합니다.
참고: 기본적으로 모든 사운드는
JBL Quantum Stream Studio 마이크를

통해 재생되며, 마이크에 연결된
헤드폰을 통해 들립니다. PC에서
직접 사운드를 들으려면 PC 사운드
카드를 기본 장치로 선택합니다.

4d “Recording”(레코딩)에서 “JBL Quantum

Stream Studio”를 강조 표시하고 “Set
Default”(기본값 설정) -> “Default
Device”(기본 장치)를 선택합니다.

4e 화면의 지침에 따라 사운드 설정을

사용자에 맞게 조정합니다.

005 Mac에서 최초 설정

5a USB 연결을 통해 마이크를 Mac에

연결합니다. 5b Apple 메뉴로 이동하여
“System Preferences”(시스템 기본

5 V 500 mA

44.1kHz/48kHz/96kHz/192kHz

마이크 *3개

스테레오, 양방향

0 dB = 1 v/Pa)

KO

헤드폰 앰프

임피던스: 16Ω/32
전원 출력(RMS): 채널당 42mWrms(로드 = 32Ω)
THD: <0.5%(로드 = 32Ω)
주파수 응답: 20Hz~20kHz
신호 대 잡음: 92dB 샘플 속도 48kHz, 92dB

치수 - 마이크 및 스탠드

치수(길이 x 너비 x 높이): 9.0cm x 9.0cm x 20.45cm/

중량: 554.7g/1.223lbs

설정)를 선택합니다. 5c “Output”(출력)
에서 사운드 출력으로 “JBL Quantum
Stream Studio”를 선택합니다. 참고:
기본적으로 모든 사운드는 JBL
Quantum Stream Studio 마이크를 통해
재생되며, 마이크에 연결된 헤드폰을
통해 들립니다. Mac에서 직접
사운드를 들으려면 내장 스피커를
선택합니다. 5d “Input”(입력)에서
오디오 입력으로 “JBL Quantum Stream
Studio”를 강조 표시합니다. 5e 화면의
지침에 따라 사운드 설정을 사용자에
맞게 조정합니다.

006 폴라 패턴

카디오이드, 개인 팟캐스트, 게이밍,
스트리밍, 보이스오버 등, 전방향,
다인원 팟캐스트. 전화 회의, 필드
레코딩 등, 스테레오, 보컬, 악기,
오케스트라 등, 양방향, 인터뷰, 보컬
및 악기 듀엣 등, 카디오이드(기본),
전방향, 스테레오, 양방향, 권장
포지셔닝, 비권장

007 마이크 음소거/음소거 해제

음소거, 음소거 해제

008 헤드폰 볼륨/마이크 게인
009 오디오/보이스 모니터

Ω

샘플 속도 192kHz, (A-가중)

3.54" x 3.54" x 8.05"









01

02


0304



05

06
07
08
09
10






 













 





4a


4b





“JBL Quantum Stream Studio”













4d





4e







5a


5b












5d


“JBL Quantum Stream Studio”

MM

5e






 








 5 V 500 mA
 

 
 



 
 

 110 dB



 

 






























 

 
 
 






 















ﺝﺮﺨﻟ “JBL Quantum Stream Studio” ﺩﺪﺣ (ﺝﺮﺨﻟﺍ)

ﺕﺍﻮﺻﻷﺍ ﻊﻴﻤﺟ ﻞﻴﻐﺸﺗ ﻢﺘﻳ ،ﺎًﻴﺿﺍﱰﻓﺍ :ﺔﻇﻮﺤﻠﻣ ؛ﺕﻮﺼﻟﺍ

JBL Quantum Stream Studio ﻥﻮﻓﻭﺮﻜﻴﻣ ﻝﻼﺧ ﻦﻣ

ﺕﻮﺼﻟﺍ ﻉﺴﻟ .ﻪﺑ ﺔﻠﺼﺘﳌﺍ ﺱﺃﺮﻟﺍ ﺔﻋﺳ ﻝﻼﺧ ﻦﻣ ﻊﻤﺴُﺗﻭ

ﻞﻔﺳﺃ 5d ؛ﺔﺠﻣﺪﳌﺍ ﺕﺎﻋﺴﻟﺍ ﺩﺪﺣ ،ﺓﴍﺎﺒﻣ Mac ﺯﺎﻬﺟ ﻦﻣ

JBL Quantum Stream” ﺩﺪﺣ (ﻞﺧﺪﻟﺍ) “Input”

ﺮﻬﻈﺗ ﻲﺘﻟﺍ ﺕﻴﻠﻌﺘﻟﺍ ﻊﺒﺗﺍ 5e ؛ﺕﻮﺼﻟﺍ ﻝﺎﺧﺩﻹ “Studio

.ﺕﻮﺼﻟﺍ ﺕﺍﺩﺍﺪﻋﺇ ﺺﻴﺼﺨﺘﻟ ﺔﺷﺎﺸﻟﺍ ﲆﻋ

،ﴍﺎﺒﳌﺍ ﺚﺒﻟﺍ ،ﺏﺎﻌﻟﻷﺍ ،ﻱﺩﺮﻔﻟﺍ ﺖﺳﺎﻛﺩﻮﺒﻟﺍ ؛ﻞﻜﺸﻟﺍ ﻲﺒﻠﻗ

؛ﺕﺎﻫﺎﺠﺗﻻﺍ ﺩﺪﻌﺘﻣ ؛ﻚﻟﺫ ﱃﺇ ﺎﻣﻭ ،ﺔﻴﺗﻮﺼﻟﺍ ﺕﺎﻘﻴﻠﻌﺘﻟﺍ

،ﻖﻓﺪﺘﻟﺍ ،ﺔﻴﻋﺠﻟﺍ ﺕﺎﳌﺎﻜﳌﺍ .ﺹﺎﺨﺷﻷﺍ ﺩﺪﻌﺘﻣ ﺖﺳﺎﻛﺩﻮﺒﻟﺍ

،ﺎﻏﻷﺍ ؛ﻮﻳﺘﺳﻻﺍ ؛ﻚﻟﺫ ﱃﺇ ﺎﻣﻭ ،ﺔﻴﻧﺍﺪﻴﳌﺍ ﺕﻼﻴﺠﺴﺘﻟﺍﻭ

؛ﻩﺎﺠﺗﻻﺍ ﺎﻨﺛ ؛ﻚﻟﺫ ﱃﺇ ﺎﻣﻭ ،ﺍﱰﺴﻛﺭﻭﻷﺍﻭ ،ﺕﺍﻭﺩﻷﺍﻭ

ﻞﻜﺸﻟﺍ ﻲﺒﻠﻗ ؛ﻚﻟﺫ ﱃﺇ ﺎﻣﻭ ﺕﺍﻭﺩﻷﺍﻭ ﺎﻏﻷﺍ ،ﺕﻼﺑﺎﻘﳌﺍ

؛ﺕﺎﻫﺎﺠﺗﻻﺍ ﺎﻨﺛ ؛ﻮﻳﺘﺳﻻﺍ ؛ﺕﺎﻫﺎﺠﺗﻻﺍ ﺩﺪﻌﺘﻣ ؛(ﴈﺍﱰﻓﺍ)

(ﻡﻭﺃ 32 = ﻞﻤﺤﻟﺍ) ﺓﺎﻨﻗ ﻞﻜﻟ mWrms 42

ﻮﻠﻴﻛ 192 ﺔﻨﻴﻋ ﻝﺪﻌﻣ ﻊﻣ ﻞﺒﻴﺴﻳﺩ 92

ﺔﺻﻮﺑ8.05 x ﺔﺻﻮﺑ 3.54 x ﺔﺻﻮﺑ 3.54

ﻲﺒﻄﻘﻟﺍ ﻂﻤﻨﻟﺍ 006

ﻪﺑ ﴅﻮﻣ ﻏ ؛ﺎﻬﺑ ﴅﻮﳌﺍ ﻊﻗﺍﻮﳌﺍ

ﺕﻮﺼﻟﺍ ﻢﺘﻛ ﺀﺎﻐﻟﺇ/ﻢﺘﻛ 007

؛ﺕﻮﺼﻟﺍ ﻢﺘﻛ ﺀﺎﻐﻟﺇ ؛ﺕﻮﺼﻟﺍ ﻢﺘﻛ

ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﺐﺴﻛ/ﺱﺃﺮﻟﺍ ﺔﻋﺳ ﺕﻮﺻ 008

ﻮﺼﻟﺍ ﻞﻴﺠﺴﺘﻟﺍ/ﺕﻮﺼﻟﺍ ﺔﺷﺎﺷ 009

ﻡﻭﺃ 32/ﻡﻭﺃ 16

(ﻡﻭﺃ 32 = ﻞﻤﺤﻟﺍ) 0.5%>

ﺰﺗﺮﻫﻮﻠﻴﻛ 20 - ﺰﺗ ﺮﻫ 20

(“ﺃ” ﺔﺌﻔﻟﺍ ﻦﻣ) ،ﺰﺗﺮﻫ

ﻞﻃﺭ 1.223 / ﻢﺟ 554.7

AR

ﻏ ﻢﻣ 3.5 ﻭﺃ ﻢﻣ 2.5 ﱃﺇ ﻢﻣ 3.5 ﻞﺒﻛ * :ﺱﺃﺮﻟﺍ ﺔﻋﺳ

ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺓﺰﻬﺟﺃ ﲆﻋ ﺓﺮﻣ ﻝﻭﻷ ﺩﺍﺪﻋﻹﺍ 004

ﻡﺍﺪﺨﺘﺳﺎﺑ ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺯﺎﻬﺟ ﱃﺇ ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﻞﻴﺻﻮﺘﺑ ﻢﻗ 4a

ﺕﺍﺩﺍﺪﻋﺇ) “Sound Settings” ﱃﺇ ﻞﻘﺘﻧﺍ 4b .USB ﺔﻠﺻﻭ

ﻢﻜﺤﺘﻟﺍ ﺔﺣﻮﻟ) “Sound Control Panel” <- (ﺕﻮﺼﻟﺍ

JBL” ﻞّﻠﻇ ،(ﻞﻴﻐﺸﺗ) “Playback” ﻞﻔﺳﺃ 4c .(ﺕﻮﺼﻟﺍ ﰲ

“Set Default” ﺩﺪﺣﻭ “Quantum Stream Studio

ﺯﺎﻬﺠﻟﺍ) “Default Device” <- (ﴈﺍﱰﻓﺍ ﺯﺎﻬﺟ ﻴﻌﺗ)

ﺕﺍﻮﺻﻷﺍ ﻊﻴﻤﺟ ﻞﻴﻐﺸﺗ ﻢﺘﻳ ،ﺎًﻴﺿﺍﱰﻓﺍ :ﺔﻇﻮﺤﻠﻣ ؛(ﴈﺍﱰﻓﻻﺍ

JBL Quantum Stream Studio ﻥﻮﻓﻭﺮﻜﻴﻣ ﻝﻼﺧ ﻦﻣ

ﺕﻮﺼﻟﺍ ﻉﺴﻟ .ﻪﺑ ﺔﻠﺼﺘﳌﺍ ﺱﺃﺮﻟﺍ ﺔﻋﺳ ﻝﻼﺧ ﻦﻣ ﻊﻤﺴُﺗﻭ

ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺕﻮﺻ ﺔﻗﺎﻄﺑ ﺩﺪﺣ ،ًﺓﴍﺎﺒﻣ ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺯﺎﻬﺟ ﻦﻣ

(ﻞﻴﺠﺴﺘﻟﺍ) “Recording” ﻞﻔﺳﺃ 4d ؛ﴈﺍﱰﻓﺍ ﺯﺎﻬﺠﻛ

ﺩﺪﺣﻭ “JBL Quantum Stream Studio” ﺩﺪﺣ

Default” <- (ﴈﺍﱰﻓﺍ ﺯﺎﻬﺟ ﻴﻌﺗ) “Set Default”

ﻲﺘﻟﺍ ﺕﻴﻠﻌﺘﻟﺍ ﻊﺒﺗﺍ 4e ؛(ﴈﺍﱰﻓﻻﺍ ﺯﺎﻬﺠﻟﺍ) “Device

.ﺕﻮﺼﻟﺍ ﺕﺍﺩﺍﺪﻋﺇ ﺺﻴﺼﺨﺘﻟ ﺔﺷﺎﺸﻟﺍ ﲆﻋ ﺮﻬﻈﺗ

Mac ﺓﺰﻬﺟﺃ ﲆﻋ ﺓﺮﻣ ﻝﻭﻷ ﺩﺍﺪﻋﻹﺍ 005

ﺔﻠﺻﻭ ﱪﻋ Mac ﺯﺎﻬﺠﺑ ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﻞﻴﺻﻮﺘﺑ ﻢﻗ 5a

System” ﺩﺪﺣﻭ Apple ﺔﺎﻗ ﱃﺇ ﻞﻘﺘﻧﺍ 5b ؛USB

“Output” ﻞﻔﺳﺃ 5c ؛(ﻡﺎﻈﻨﻟﺍ ﺕﻼﻴﻀﻔﺗ) “Preferences

ﺱﺃﺮﻟﺍ ﺔﻋﺳ ﺕﻮﺻ ﻢﺨﻀﻣ

:ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻣﻭﺎﻘﳌﺍ

:(ﻊﺑﺮﻣ ﻂﺳﻮﺘﻣ ﺭﺬﺟ) ﺔﻗﺎﻄﻟﺍ ﺝﺮﺧ

:ﻲﻘﻓﺍﻮﺘﻟﺍ ﻩﻮﺸﺘﻟﺍ ﱄﺟﺇ

:ﺩﺩﱰﻟﺍ ﺔﺑﺎﺠﺘﺳﺍ

:ﺶﻳﻮﺸﺘﻟﺍ ﱃﺇ ﺓﺭﺎﺷﻹﺍ ،ﺰﺗﺮﻫ ﻮﻠﻴﻛ 48 ﺔﻨﻴﻋ ﻝﺪﻌﻣ ﻊﻣ ﻞﺒﻴﺴﻳﺩ 92

ﻞﻣﺎﺤﻟﺍ ﻊﻣ ﻥﻮﻓﻭﺮﻜﻴﳌﺍ - ﺩﺎﻌﺑﻷﺍ

:(ﻉﺎﻔﺗﺭﺍ×ﺽﺮﻋ×ﻝﻮﻃ) ﺩﺎﻌﺑﻷﺍ / ﻢﺳ 20.45 x ﻢﺳ 9.0 x ﻢﺳ 9.0

ﻢﻣ 14 ﻢﺠﺤﺑ ﺎﺑﺮﻬﻛ ﻒﺜﻜ ﻥﻮﻓﻭﺮﻜﻴﻣ * 3

(ﻝﺎﻜﺳﺎﺑ/ﺖﻟﻮﻓ 1 = ﻞﺒﻴﺴﻳﺩ 0 ،ﻝﺎﻜﺳﺎﺑ

:ﻥﺯﻮﻟﺍ

ﻞﺒﻛ ؛JBL Quantum Stream Studio ﻥﻮﻓﻭﺮﻜﻴﻣ

.ﺓﻮﺒﻌﻟﺍ ﰲ ﻦﻤﻀﻣ

ﻥﺿ ﺔﻗﺎﻄﺑ | ﻊﻳﴪﻟﺍ ﻞﻴﻐﺸﺘﻟﺍ ﻞﻴﻟﺩ ؛USB ﺔﻗﺎﻃ

ﺔﻘﻠﺣ 02 ؛(ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﺕﻮﺻ ﻢﺘﻛ ﺀﺎﻐﻟﺇ/ﻢﺘﻛ) ﺲﳌ ﺭﺯ 01

ﴍﺆﻣ + (ﻕﺭ ﺯﺃ ،ﴬﺧﺃ ،ﺮﻤﺣﺃ) RGB ﻥﺍﻮﻟﺄﺑ ﺓﺀﺎﺿﺇ) LED

؛ﺕﻮﺼﻟﺍ ﻯﻮﺘﺴﻣ ﺡﺎﺘﻔﻣ 03 ؛(ﺕﻮﺼﻟﺍ ﻢﺘﻛ ﺀﺎﻐﻟﺇ/ﻢﺘﻛ

ﻥﻮﻓﻭﺮﻜﻴﳌﺍ | ﺱﺃﺮﻟﺍ ﺔﻋﺳ) ﺕﻮﺼﻟﺍ ﻯﻮﺘﺴﻣ ﴍﺆﻣ 04

؛(VU ﺱﺎﻴﻘﻣ | ﻮﺼﻟﺍ ﻞﻴﺠﺴﺘﻟﺍ/ﺕﻮﺼﻟﺍ ﺔﺷﺎﺷ |
ﺔﺷﺎﺷ | ﻥﻮﻓﻭﺮﻜﻴﳌﺍ | ﺱﺃﺮﻟﺍ ﺔﻋﺳ) ﻊﺿﻮﻟﺍ ﺕﺍﴍﺆﻣ 05
ﺭﺯ 07 ؛ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﻞﻣﺎﺣ 06 ؛(ﻮﺼﻟﺍ ﻞﻴﺠﺴﺘﻟﺍ/ﺕﻮﺼﻟﺍ

ﺬﻔﻨﻣ 09 ؛ﻲﺒﻄﻘﻟﺍ ﻂﻤﻨﻟﺍ ﺕﺍﴍﺆﻣ 08 ؛ﻲﺒﻄﻘﻟﺍ ﻂﻤﻨﻟﺍ

PlayStation™ | ﻙﺎﻣ | ﺮﺗﻮﻴﺒﻤﻛ ؛ﻢﻣ 2.5 ؛ﻢﻣ 3.5

،ﺀﺍﺩﺃ ﻞﻀﻓﺃ ﲆﻋ ﻝﻮﺼﺤﻠﻟ *؛Nintendo Switch™ |

ﻦﻣ ﺓﺩﺭﻮﳌﺍ USB ﺕﻼﺒﻛ ﻞﻤﻌﺗ ﻻ ﺪﻗ .ﲇﺻﻷﺍ ﻞﺒﻜﻟﺍ ﻡﺪﺨﺘﺳﺍ

ﻝﺍﻮﺟ | ﺮﺗﻮﻴﺒﻤﻛ ؛ﺓﺭﻮﻛﺬﳌﺍ ﺓﺰﻬﺟﻷﺍ ﺯﺮﻃ ﻊﻴﻤﺟ ﻊﻣ ﻐﻟﺍ

ﻞﻴﺻﻮﺗ ﻞﺒﻛ * ؛Nintendo Switch™ | ﺏﻮﺗ ﺏﻻ |

ﻞﻤﻌﻳ ﻻ ﺪﻗ .ﺓﻮﺒﻌﻟﺍ ﰲ ﻦﻤﻀﻣ ﻏ USB-C ﱃﺇ USB-C

؛ﺓﺭﻮﻛﺬﳌﺍ ﺓﺰﻬﺟﻷﺍ ﺯﺮﻃ ﻊﻴﻤﺟ ﻊﻣ USB-C ﻞﻴﺻﻮﺘﻟﺍ ﻞﺒﻛ

ﺒﻣﺃ ﲇﻠﻣ 500 ﺖﻟﻮﻓ 5

ﺰﺗﺮﻫ ﻮﻠﻴﻛ 192 / ﺰﺗﺮﻫ

ﺖﺑ 24 / 16

ﺕﺎﻫﺎﺠﺗﻻﺍ ﺎﻨﺛ

ﺰﺗﺮﻫ ﻮﻠﻴﻛ 16 - ﺰﺗﺮﻫ 50

ﻞﺒﻴﺴﻳﺩ 110

ﺓﻮﺒﻌﻟﺍ ﺕﺎﻳﻮﺘﺤﻣ 001

ﺮﻳﺬﺤﺗ ﺔﻗﺎﻄﺑ |

ﺔﻣﺎﻋ ﺓﺮﻈﻧ 002

USB-C ﺬﻔﻨﻣ 10 ؛ﻢﻣ 3.5 ﺱﺃﺮﻟﺍ ﺔﻋﺳ

ﺕﻼﻴﺻﻮﺘﻟﺍ 003

ﺔﻴﻨﻘﺘﻟﺍ ﺕﺎﻔﺻﺍﻮﳌﺍ 010

ﻥﻮﻓﻭﺮﻜﻴﻣ

:ﺔﻗﺎﻄﻟﺍ ﻙﻼﻬﺘﺳﺍ/ﺔﺑﻮﻠﻄﳌﺍ ﺔﻗﺎﻄﻟﺍ

:ﺔﻨﻴﻌﻟﺍ ﻝﺪﻌﻣ ﻮﻠﻴﻛ 96 / ﺰﺗﺮﻫ ﻮﻠﻴﻛ 48 / ﺰﺗﺮﻫ ﻮﻠﻴﻛ 44.1

:ﺖﺒﻟﺍ ﻝﺪﻌﻣ
:ﺕﻻﻮﺴﺒﻜﻟﺍ

:ﻲﺒﻄﻘﻟﺍ ﻁﺎﻷﺍ ،ﻮﻳﺘﺳﻻﺍ ،ﺕﺎﻫﺎﺠﺗﻻﺍ ﺩﺪﻌﺘﻣ ،ﻞﻜﺸﻟﺍ ﻲﺒﻠﻗ

:ﺩﺩﱰﻟﺍ ﺔﺑﺎﺠﺘﺳﺍ

:ﺔﻴﺳﺎﺴﺤﻟﺍ 1ﲆﻋ ﺰﺗﺮﻫ ﻮﻠﻴﻛ 1) ﻞﺒﻴﺴﻳﺩ 3 ± -37

:ﺕﻮﺻ ﻂﻐﺿ ﻯﻮﺘﺴﻣ ﴡﻗﺃ

,() Output  5c ;(

JBL Quantum Stream Studio 

 : ;  

    ,  

JBL Quantum Stream Studio 

.     

,Mac-    
 5d ;    
JBL Quantum Stream  ,() Input

 5e ;   Studio

     

.   

תויבטוק סו פד 006

, ,   ;CARDIOID

;- ;   ,
,  .  
, ; ;   

;- ;   , 

     , 

;( ) Cardioid ;  

 ; - ; ; -

   92 dB , 48 kHz

“ 20.45 x “ 9.0 x “ 9.0

  ;

הקתשה לוטיב /הקתשה 007

  ;

חבש / תוינזוא לש לוק תמצוע 008

    92 dB

(A ) , 192 kHz 

ןופורקימ

לוק/עמש רוטינ 009

( 32

דמעמ םע ןופורקימ - תוד ימ

HE

; ;    

 “ 3.5  “ 2.5- “ 3.5  *

ישיא בשחמב תינושאר ה רדגה 004

      4a

Sound Settings   4b ; USB 

Sound Control Panel <- ( )

Playback  4c ;(  )

JBL Quantum Stream   ,()

  ) Set Default  Studio

 ) Default Device <- (
 ,    : ;(
JBL Quantum    

    Stream Studio

   . 

    , 

;     

  ,() Recording  4d

Set  JBL Quantum Stream Studio

Default <- (  ) Default

 4e ;(   ) Device

      

Mac בשחמב תינושאר הר דגה 005

 Mac-    5a

Apple   5b ; USB 

) System Preferences 

תוינזוא רבגמ

:(RMS)   = )  42 mWrms

: ( 32 = ) 0.5%>
: 20 Hz - 20 kHz

: 

:(L x W x H) 

. 

.   

: 32 / 16

192 kHz / 96 kHz / 48 kHz / 44.1 kH z

, , - ,Cardioid

: 554.7

הכרעה תלוכת 001

; JBL Quantum Stream Studio  

 |    ,USB  

   | 

 02 ;(   

/  + RGB ) 

  03 ;( 
| )     04 ; 
;( VU  |  /   |  
|  |  )    05

;   06 ;(/  
  08 ;    07
;“ 3.5     09 ; 

mac |   ;“ 2.5 ;“ 3.5

; Nintendo Switch™ | PlayStation™ |

  ,     *

 USB  . 

      

;    

 |    |   

USB-C  * ; Nintendo Switch™ | 

  .    USB-C-

     USB-C

“ 14 

-

= 1 v/Pa)

הריקס 002

/)   01

USB-C  10

רוביח 003

ינכט טרפמ 010

ןופורקימ

:  /  5 V 500 mA

: 

:  24/16

:     * 3

: 

:  50 Hz - 16 kHz

: -37 ± 3 dB (1 kHz@1 Pa, 0 dB

: SPL 110 dB

Este produto está homologado pela Anatel, de acordo com os procedimentos regulamentados para avaliação da
conformidade de produtos para telecomunicações e atende aos requisitos técnicos aplicados.

Para maiores informações, consulte o site da Anatel – www.anatel.gov.br
Este equipamento não tem direito à proteção contra interferência prejudicial e não pode causar interferência em sistemas

devidamente autorizados.

Atenção: conforme lei brasileira n° 11.291, a exposição prolongada a ruídos superiores a 85dB pode causar danos ao sistema auditivo.

Product specications and app screens are subject to change without notice.

HP_JBL_Quantum Stream Studio_QSG_Global_SOP_V11
