Page 1
Stream
QUICK START GUIDE
Page 2

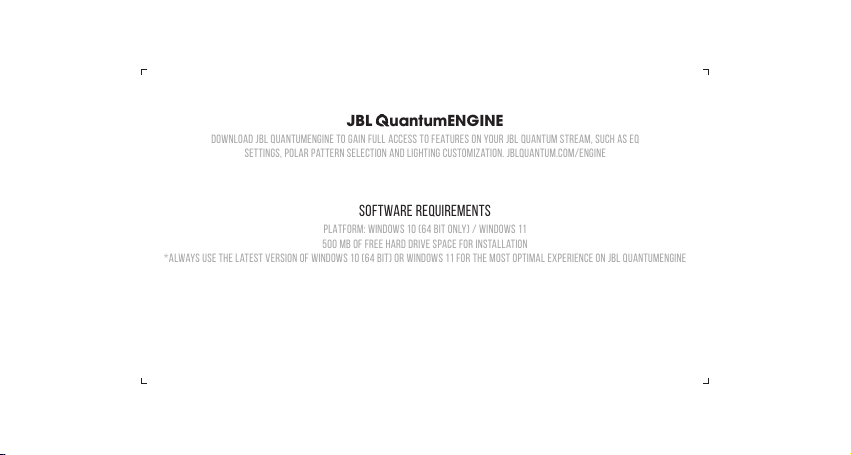

Software requirements
PLATFORM: Windows 10 (64 bit only) / Windows 11
500 MB of free hard drive space for installation
*Always use the latest version of Windows 10 (64 bit) or Windows 11 for the most optimal experience on JBL QuantumENGINE
Download JBL QuantumENGINE to gain full access to features on your JBL Quantum Stream, such as EQ
settings, polar pattern selection and lighting customization. JBLquantum.com/engine
JBL QuantumENGINE
System compatibility
PC | Mac | PlaystationTM | Nintendo SwitchTM
Page 3
001 WHAT'S IN THE BOX
QSG | WARRANTY CARD |
WARNING CARD
JBL Quantum Stream microphone
USB power cable
Page 4
002 OVERVIEW
01 Touch button (Mic mute/unmute)
02 Volume knob
03 Polar pattern Indicators
04 USB-C port
05 3.5 mm headset port
06 Ring LED (RGB lighting + mute/unmute
indicator)
07 Rotary joint
08 Microphone stand
Note: Some controls may change with
firmware upgrade.
Page 5
003 Connection
2.5 mm
*
headset
3.5 mm
3.5 mm
* 3.5 mm to 2.5 mm or 3.5 mm cable is not included by-pack.
PC | mac | PlayStation™ | Nintendo Switch™
PC | Mobile | LAPTOP | Nintendo Switch™
*
* USB-C to USB-C cable is not included by-pack. Connectivity with USB-C may not
work with all models of said devices.
Page 6
004 First time setup
5a Connect the microphone to your PC via USB connection.
5b Go to “Sound Settings” -> “Sound Control Panel”.
5c Under “Playback” highlight “JBL Quantum Stream” and select
“Set Default” -> “Default Device”.
Note: By default, all sounds will be played through the JBL
Quantum Stream microphone and heard through a headphone
connected to it. To hear sound from the PC directly, select the
PC sound card as the default device.
5d Under “Recording” highlight “JBL Quantum Stream” and select
“Set Default” -> “Default Device”.
5e Follow the onscreen instructions to personalize your sound
settings.
JBL Quantum Stream JBL Quantum Stream
Page 7
005 Polar pattern
Cardioid (Default)
CARDIOID
Individual podcasts, gaming, streaming,
voiceovers, instruments etc.
Omnidirectional
Multi-person podcasts, conference calls,
streaming, voiceovers etc.
>2S
Omnidirectional
Recommended positioning Not recommended
Page 8
006 Mute
mute
× 1
>5S
unmute
RGB lighting off
Page 9
007 Volume
+
× 1
Page 10
008 TECH SPEC
MICROPHONE
Power required/consumption: 5 V 500 mA
Sample rates: 44.1 kHz / 48 kHz / 96 kHz
Bit rate: 16 / 24 bit
Capsules: 14 mm Electret Condenser Microphone
Polar patterns: Cardioid & Omni-directional
Frequency response: 20 Hz - 20 kHz
Sensitivity: -37 ± 3 dB (1 kHz@1 Pa, 0 dB = 1 v/Pa)
Maximum SPL: 110 dB
HEADPHONE AMPLIFIER
Impedance: >16 ohms
Power output (RMS): 45 mWrms per channel (Load = 32 ohms)
THD: <0.5% (Load = 32 ohms)
Frequency response: 20 Hz - 20 kHz
Signal to noise: 90 dB (A weighted)
DIMENSIONS - MIC WITH STAND
Dimensions (L x W x H): 8 cm x 8 cm x 17.43 cm / 3.15" x 3.15" x 6.86"
Weight: 248 g / 0.547 lbs
Page 11
001 CONTENU DE LA BOÎTE
Micro JBL Quantum Stream ; câble
d’alimentation USB; GDR | Carte de garantie
| CARTE D’AVERTISSEMENT
002 Présentation
01 Bouton tactile (coupure/réactivation
micro); 02 Bouton de volume; 03 Indicateurs
de diagramme polaire; 04 Prise USB-C; 05 Prise
casque 3,5 mm ;
06
Anneau lumineux (éclairage
RVB + témoin coupure/reprise); 07 Liaison
tournante; 08 Pied du micro; Remarque:
certaines commandes peuvent changer avec
une mise à jour de micrologiciel.
003 Connexion
3,5mm; 2,5 mm ; casque-micro; * Le câble
de 3,5 mm vers 2,5 mm ou de 3,5 mm n’est pas
inclus dans l’ensemble.
PC | mac | PlayStation™ | Nintendo Switch™ ;
PC | Mobile | LAPTOP | Nintendo Switch™ ;
* Le câble USB-C vers USB-C n’est pas inclus
dans l’ensemble. La connectivité avec
l’USB-C peut ne pas fonctionner avec tous
les modèles des dits appareils.
004 Première configuration
5a
Connectez le microphone à votre PC via
une connexion USB. 5b Allez dans «Sound
settings» (Paramètres du son) -> «Sound
008 SPÉC. TECHNIQUES
MICROPHONE
Alimentation requise/ Consommation: 5 V 500 mA
Fréquences d’échantillonnage: 44,1kHz / 48kHz / 96kHz
Débit binaire: 16 / 24 bits
Capsules: Microphone à condensateur à électret de 14 mm
Directivité: Cardioïde et Omnidirectionnel
Réponse en fréquence: 20Hz- 20kHz
Sensibilité : -37 ±3 dB (1kHz à 1Pa, 0dB = 1 v/Pa)
Pression sonore max. : 110dB
AMPLIFICATEUR DE CASQUE
Impédance: > 16 ohms
Puissance de sortie (RMS): 45 mWrms par canal (charge = 32 ohms)
DHT: <0,5% (charge = 32 ohms)
Réponse en fréquence: 20Hz- 20kHz
Signal sur bruit: 90dB (pondération A)
DIMENSIONS - MICRO AVEC PIED
Dimensions (L x P x H) : 8cm x 8cm x 17,43cm / 3,15" x 3,15" x 6,86"
Poids: 248g/ 0,547 lbs
Français
Control Panel» (Panneau de configuration
du son). 5c Sous «Playback» (Lecture)
sélectionnez «JBL Quantum Stream» puis
«Set Default» (Définir par défaut) ->
«Default Device» (Périphérique par défaut).
Remarque: Par défaut, tous les sons seront
transmis via le microphone JBL Quantum
Stream et entendus via un casque connecté
à celui-ci. Pour entendre directement le son
du PC, sélectionnez la carte son du PC comme
périphérique par défaut. 5d Sous «Recording»
(Enregistrement), mettez en surbrillance
«JBL Quantum Stream» et sélectionnez «Set
Default» (Définir par défaut) -> «Default
Device» (Périphérique par défaut). 5e Suivez les
instructions à l’écran pour personnaliser vos
réglages audio.
005 Diagramme polaire
Cardioïde; Podcasts individuels, jeux,
diffusion, voix off, instruments, etc.;
Omnidirectionnel; Podcasts à plusieurs,
conférences téléphoniques, diffusion, voix off,
etc.; Cardioïde (par défaut); Omnidirectionnel;
Position recommandée; Non recommandé
006 Coupure
couper; réactiver; Éclairage RVB éteint
007 Volume
001 HVAD ER DER I KASSEN
JBL Quantum Stream-mikrofon; USBstrømkabel; Lynguide | Garantikort |
ADVARSELSKORT
002 Oversigt
01 Touch-knap (mikrofon til/fra); 02
Lydstyrkeknap; 03 Polarmønsterindikatorer;
04 USB-C-port; 05 3,5 mm headset-port;
06 Ring-LED (RGB-lys + indikator for lydløs til/
fra); 07 Drejeled; 08 Mikrofonstativ; Bemærk:
Nogle betjeningselementer kan ændres ved
firmwareopgradering.
003 Forbindelse
3,5 mm; 2,5 mm; headset; * 3,5 mm til 2,5 mm
eller 3,5 mm kabel er ikke inkluderet i pakken.
PC | mac | PlayStation™ | Nintendo
Switch™; PC | Mobile | Bærbar computer |
Nintendo Switch™; * USB-C til USB-C-kabel
er ikke inkluderet i pakken. Tilslutning
med USB-C fungerer muligvis ikke med alle
modeller af nævnte enheder.
004 Første opsætning
5a Tilslut mikrofonen til din pc via
USB-forbindelse. 5b Gå til “Sound Settings”
(Lydindstillinger) -> “Sound Control
008 TEKNISKE SPECIFIKATIONER
MIKROFON
Strøm påkrævet/forbrug: 5 V 500 mA
Samplingrate: 44,1 kHz / 48 kHz / 96 kHz
Bitrate: 16 / 24 bit
Kapsler: 14 mm Electret kondensator mikrofon
Polarmønstre: Cardioid og omnidirektionel
Frekvensområde: 20 Hz - 20 kHz
Følsomhed: -37 ± 3 dB (1 kHz ved1 Pa, 0 dB = 1 v/Pa)
Maksimal SPL: 110 dB
HOVEDTELEFONFORSTÆRKER
Impedans: >16 ohm
Eektudgang (RMS): 45 mWrms pr. kanal (belastning = 32 ohm)
THD: <0,5% (belastning = 32 ohm)
Frekvensområde: 20 Hz - 20 kHz
Signal til støj: 90 dB (A-vægtet)
MÅL - MIKROFON MED STATIV
Mål (L x B x H): 8 cm x 8 cm x 17,43 cm
Vægt: 248 g
Dansk Deutsch
Panel”(Lydkontrolpanel). 5c Under
“Playback”(Afspilning) fremhæves “JBL
Quantum Stream”. Vælg “Set Default”
(Angiv standard) -> “Default Device”
(standardenhed). Bemærk: Som standard vil
alle lyde blive afspillet gennem JBL Quantum
Stream-mikrofonen og høres gennem en
tilsluttet hovedtelefon. Hvis du vil høre lyd
direkte fra pc’en, skal du vælge pc-lydkortet
som standardenhed. 5d Under “Recording”
(optagelse) fremhæves “JBL Quantum Stream”.
Vælg “Set Default” (Angiv standard) ->
“Default Device” (standardenhed). 5e Følg
instruktionerne på skærmen for at tilpasse
dine lydindstillinger.
005 Mikrofonmønster
Cardioid; individuelle podcasts, spil,
streaming, voiceovers, instrumenter osv;
omnidirektionel; podcasts med flere personer,
konferenceopkald, streaming, voiceovers osv.;
cardioid (standard); omnidirektionel; anbefalet
placering; ikke anbefalet
006 Slå lyden fra
slå lyden fra; slå lyden til; RGB-lys slukket
007 Lydstyrke
001 VERPACKUNGSINHALT
JBL Quantum Stream Mikrofon.
USB-Stromkabel. Kurzanleitung |
Garantiekarte | KARTE MIT WARNUNGEN
002 Übersicht
01 Touch-Taste (Mikrofon stumm/
Stummschaltung aufheben).
02 Lautstärkeregler. 03 Richtcharakteristik-
Anzeigen. 04 USB-C-Anschluss.
05 3,5-mm-Headset-Anschluss. 06 Ring-LED
(RGB-Beleuchtung + LED-Anzeige Stumm/
Stumm aufgehoben). 07 Drehgelenk. 08
Mikrofonständer. Hinweis: Einige Bedienelemente
können sich bei einem Firmware-Update ändern.
003 Verbindung
3,5 mm. 2,5 mm. Headset. * 3,5-mm-zu-2,5-mmoder 3,5-mm-Kabel ist nicht im Lieferumfang
enthalten.
PC | mac | PlayStation™ | Nintendo Switch™.
PC | Mobilgeräte | LAPTOP | Nintendo
Switch™. * USB-C-zu-USB-C Kabel ist nicht im
Lieferumfang enthalten. Die Verbindung über
USB-C funktioniert möglicherweise nicht mit
allen Modellen der genannten Geräte.
004 Erste Inbetriebnahme
5a Verbinde das Mikrofon über eine USB-
Verbindung mit deinem PC. 5b Rufe die „Sound
008 TECHNISCHE DATEN
MIKROFON
Erforderliche Leistung/Verbrauch: 5 V 500 mA
Abtastraten: 44,1kHz / 48kHz / 96kHz
Bitrate: 16 / 24bit
Membrandosen: 14-mm-Elektret-Kondensatormikrofon
Richtcharakteristika: Kardioid und Omni-direktional
Frequenzbereich: 20Hz – 20kHz
Empndlichkeit: -37 ± 3dB (1kHz bei 1Pa, 0dB = 1V/Pa)
Maximaler Schalldruckpegel: 110dB
KOPFHÖRERVERSTÄRKER
Impedanz: >16Ohm
Ausgangsleistung (RMS): 45mW RMS pro Kanal (Last = 32Ohm)
THD: <0,5% (Last = 32Ohm)
Frequenzbereich: 20Hz – 20kHz
Rauschabstand: 90dB (A-gewichtet)
ABMESSUNGEN – MIKROFON MIT STATIV
Abmessungen (L x B x H): 8cm x 8cm x 17,43cm
Gewicht: 248g
Settings“ (Sound-Einstellungen öffnen) ->
„Sound Control Panel“ (Sound-Systemsteuerung)
auf. 5c Markiere unter „Playback“ (Wiedergabe)
„JBL Quantum Stream“ und wähle „Set Default“
(Als Standard setzen) -> „Default Device“
(Standardgerät) aus. Hinweis: Standardmäßig
werden alle Töne über das JBL Quantum
Stream Mikrofon wiedergegeben und über einen
angeschlossenen Kopfhörer gehört. Wähle
die PC-Soundkarte als Standardgerät, um den
Ton direkt über den PC zu hören. 5d Markiere
unter „Recording (Aufnahme)“ „JBL Quantum
Stream“ und wähle „Set Default“ (Als Standard
setzen) -> „Default Device“ (Standardgerät)
aus. 5e Folge zum individuellen Einstellen der
Sound-Einstellungen den Anweisungen auf
dem Bildschirm.
005 Richtcharakteristik
Kardioid. Einzelne Podcasts, Spiele, Streaming,
Voice-over, Instrumente usw. Omni-direktional.
Podcasts für mehrere Personen,
Konferenzgespräche, Streaming, Voice-over
usw. Kardioid (Standard). Omni-direktional.
Empfohlene Positionierung. Nicht empfohlen
006 Stummschalten
Stummschalten. Aufheben der
Stummschaltung. RGB-Beleuchtung aus
007 Lautstärke
Page 12
001 ΤΙ ΕΙΝΑΙ ΣΤΟ ΚΟΥΤΙ
Μικρόφωνο JBL Quantum Stream. Καλώδιο
τροφοδοσίας USB, QSG | Κάρτα εγγύησης |
ΚΑΡΤΑ ΠΡΟΕΙΔΟΠΟΙΗΣΕΩΝ
002 Επισκόπηση
01 Κουμπί αφής (Σίγαση/κατάργηση σίγασης
μικροφώνου), 02 Κουμπί έντασης, 03 Δείκτες
προτύπου πολικότητας, 04 Θύρα USB-C,
05 Θύρα ακουστικών 3,5 mm, 06 Δαχτυλίδι LED
(φωτισμός RGB + ένδειξη σίγασης/κατάργησης
σίγασης), 07 Περιστροφική άρθρωση, 08 Βάση
μικροφώνου, Σημείωση: Ορισμένα στοιχεία
ελέγχου ενδέχεται να αλλάξουν με την
αναβάθμιση του υλικολογισμικού.
003 Σύνδεση
3,5 mm, 2,5 mm, ακουστικό. * Το
καλώδιο 3,5 mm σε 2,5 mm ή 3,5 mm δεν
περιλαμβάνεται στη συσκευασία.
PC | mac | PlayStation™ | Nintendo Switch™,
PC | Mobile | LAPTOP | Nintendo Switch™. * Το
καλώδιο USB-C σε USB-C δεν περιλαμβάνεται
την συσκευασία. Η συνδεσιμότητα με USB-C
ενδέχεται να μην λειτουργεί με όλα τα μοντέλα
των εν λόγω συσκευών.
004 Ρύθμιση πρώτη φορά
5A Συνδέστε το μικρόφωνο στον υπολογιστή σας
μέσω σύνδεσης USB. 5B Μεταβείτε στις “Sound
008 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΜΙΚΡΟΦΩΝΟ
Απαιτούμενη ισχύς / κατανάλωση: 5 V 500 mA
Δειγματοληψία: 44,1 kHz / 48 kHz / 96 kHz
Ρυθμός bit: 16 / 24 bit
Κάψουλες: Μικρόφωνο συμπυκνωτή Electret 14 mm
Πρότυπα πολικότητας: Καρδιοειδές & Πολλαπλών κατευθύνσεων
Συχνότητα απόκρισης: 20 Hz - 20 kHz
Ευαισθησία: -37 ± 3 dB (1 kHz@1 Pa, 0 dB = 1 v/Pa)
Μέγιστο SPL: 110 dB
ΕΝΙΣΧΥΤΗΣ ΑΚΟΥΣΤΙΚΟΥ
Αντίσταση: >16 ohms
Ισχύς εξόδου (RMS): 45 mWrms ανά κανάλι (Φορτίο = 32 ohms)
THD: <0,5% (Φορτίο = 32 ohms)
Συχνότητα απόκρισης: 20 Hz - 20 kHz
Λόγος σήματος προς θόρυβο: 90 dB (Α σταθμισμένο)
ΔΙΑΣΤΑΣΕΙΣ - ΜΙΚΡΟΦΩΝΟ ΜΕ ΒΑΣΗ
Διαστάσεις (Π x Υ x Β): 8 cm x 8 cm x 17,43 cm / 3,15" x 3,15" x 6,86"
Βάρος: 248 g / 0,547 lbs
Ελληνικά
Settings” (Ρυθμίσεις ήχου) -> “Sound Control
Panel” (Πίνακας ελέγχου ήχου). 5C Στην ενότητα
“Playback” (Αναπαραγωγή) επισημάνετε το “JBL
Quantum Stream” και επιλέξτε “Set Default” (Ορισμός
προεπιλογής) -> “Default Device” (Προεπιλεγμένη
συσκευή). Σημείωση: Από προεπιλογή, όλοι οι ήχοι θα
αναπαράγονται μέσω του μικροφώνου JBL Quantum
Stream και θα ακούγονται μέσω των ακουστικών που
είναι συνδεδεμένα σε αυτό. Για να ακούσετε ήχο από
τον υπολογιστή απευθείας, επιλέξτε την κάρτα ήχου
του υπολογιστή ως προεπιλεγμένη συσκευή. 5D Στην
ενότητα “Recording” (Εγγραφή) επισημάνετε το “JBL
Quantum Stream” και επιλέξτε “Set Default” (Ορισμός
προεπιλογής) -> “Default Device” (Προεπιλεγμένη
συσκευή). 5E Ακολουθήστε τις οδηγίες στην οθόνη
για να εξατομικεύσετε τις ρυθμίσεις ήχου σας.
005 Πρότυπο πολικότητας
Καρδιοειδές, Μεμονωμένα podcast, gaming,
streaming, αφηγήσεις, όργανα κ.λπ. Πολλαπλών
κατευθύνσεων, Podcast πολλαπλών ατόμων, κλήσεις
συνδιάσκεψης, ροή, αφηγήσεις, κλπ. Καρδιοειδές
(Προεπιλογή); Πολλαπλών κατευθύνσεων,
Συνιστώμενη τοποθέτηση. Δεν προτείνεται
006 Σίγαση
Σίγαση, Κατάργηση σίγασης, Απενεργοποίηση
φωτισμού RGB
007 Ένταση ήχου
001 CONTENIDO DE LA CAJA
Micrófono JBL Quantum Stream; cable de
alimentación USB; Guía de inicio rápido | Tarjeta
de garantía | TARJETA DE ADVERTENCIA
002 Descripción general
01 Botón táctil (silenciar/reactivar el
micrófono); 02 Dial de volumen; 03 Indicadores
de patrón polar; 04 Puerto USB-C; 05 Puerto de
auriculares de 3,5mm; 06 Anillo LED (iluminación
RGB + indicador de silencio/sonido reactivado);
07 Articulación giratoria; 08 Base de micrófono;
Nota: algunos controles pueden cambiar al
actualizar el firmware.
003 Conexión
3,5mm; 2,5mm; auriculares. * El cable de
3,5mm a 2,5mm o 3,5mm no está incluido
en el paquete.
PC | mac | PlayStation™ | Nintendo Switch™;
PC | Móvil | Ordenador portátil | Nintendo
Switch™; * El cable de USB-C a USB-C no
está incluido en el paquete. La conectividad
mediante USB-C puede no funcionar con todos
los modelos de los dispositivos indicados.
004 Configuración para el primer uso
5a Conecta el micrófono al PC mediante
una conexión USB. 5b Ve a “Sound Settings”
(Ajustes de sonido) -> “Sound Control Panel”
008 ESPECIFICACIONES TÉCNICAS
MICRÓFONO
Alimentación necesaria/consumo: 5 V 500 mA
Tasas de muestreo: 44,1kHz/48kHz/96kHz
Tasa de bits: 16/24bits
Cápsulas: Micrófono de condensador con electreto, 14mm
Patrones polares: Cardioide y omnidireccional
Intervalo de frecuencias: 20Hz - 20kHz
Sensibilidad: -37±3dB (1kHz a 1Pa, 0dB=1V/Pa)
NPS máximo: 110dB
AMPLIFICADOR DE LOS AURICULARES
Impedancia: >16Ohm
Potencia de salida (RMS): 45mWrms por canal (carga=32Ohm)
THD: <0,5% (carga=32Ohm)
Intervalo de frecuencias: 20Hz - 20kHz
Relación señal-ruido: 90dB (ponderación A)
DIMENSIONES DEL MICRÓFONO CON SOPORTE
Dimensiones (An. x Al. x Prof.): 8cm x 8cm x 17,43cm
Peso: 248g
Español Suomi
(Panel de control de sonido). 5c En “Playback”
(Reproducción), resalta “JBL Quantum Stream”
y selecciona “Set Default” (Establecer
predeterminado) -> “Default Device” (Dispositivo
predeterminado). Nota: De forma predeterminada,
todos los sonidos se reproducirán mediante el
micrófono JBL Quantum Stream y se escucharán
por unos auriculares conectados a él. Para
escuchar sonido desde el PC directamente,
selecciona la tarjeta de sonido como dispositivo
predeterminado. 5d En “Recording” (Grabación),
resalta “JBL Quantum Stream” y selecciona “Set
Default” (Establecer predeterminado) -> “Default
Device” (Dispositivo predeterminado). 5e Sigue las
instrucciones en pantalla para personalizar los
ajustes de sonido.
005 Patrón polar
Cardioide; Podcasts individuales, juegos,
streaming, voz en off, instrumentos, etc.;
Omnidireccional; Podcasts con varias
personas, llamadas en conferencia,
streaming, voz en off, etc. Cardioide
(predeterminado); Omnidireccional; Posición
recomendada; No recomendada
006 Silencio
Silenciar; Reactivar; Iluminación RGB
desactivada
007 Volumen
001 PAKKAUKSEN SISÄLTÖ
JBL Quantum Stream -mikrofoni; USBvirtajohto; QSG | Takuukortti | VAROITUSKORTTI
002 yleiskatsaus
01 Kosketuspainike (Mikr. mykistys/
mykistyksen poisto); 02 Äänenvoimakkuuden
säädin; 03 Suuntakuvion ilmaisimet;
04 USB-C-portti; 05 3,5 mm kuulokeliitännän
portti; 06 LED-rengas (RGB-valaistus +
mykistyksen / mykistyksen poiston ilmaisin);
07 Kiertonivel; 08 Mikrofonin jalusta;
Huomaa: Jotkin ohjaimet saattavat muuttua
laiteohjelmiston päivityksessä.
003 Liityntä
3,5 mm; 2,5 mm; kuulokkeet; * 3,5 mm - 2,5 mm
tai 3,5 mm kaapelijohtoa ei ole sisällytetty
pakkaukseen.
PC | mac | PlayStation™ | Nintendo
Switch™; PC | Mobile | LAPTOP | Nintendo
Switch™; * USB-C - USB-C -johtoa ei ole
sisällytetty pakkaukseen. Liitettävyys
USB-C:n kanssa ei välttämättä toimi
kaikissa mainituissa malleissa.
004 Ensimmäinen asennus
5a Liitä mikrofoni tietokoneeseen USB-
liitännällä. 5b Siirry kohtaan “Sound Settings”
008 TEKNISET TIEDOT
MIKROFONI
Käyttöjännite/virrankulutus: 5 V 500 mA
Näytteenottotaajuudet: 44,1 kHz / 48 kHz / 96 kHz
Siirtonopeus: 16 / 24 bittiä
Kapselit: 14 mm elektreettikondensaattorimikrofoni
Suuntakuvio: Kardioidi ja monisuuntainen
Taajuusvaste: 20 Hz - 20 kHz
Herkkyys: -37 ± 3 dB (1 kHz@1 Pa, 0 dB = 1 v/Pa)
Maksimi SPL: 110 dB
KUULOKEVAHVISTIN
Impedanssi: >16 ohmia
Lähtöteho (RMS): 45 mWrms kanavaa kohti (kuormitus = 32 ohmia)
THD: <0,5 % (kuormitus = 32 ohmia)
Taajuusvaste: 20 Hz - 20 kHz
Signaali-kohina: 90 dB (A-painotettu)
MITAT - MIKR. JALUSTALLA
Mitat (P x L x K): 8 cm x 8 cm x 17,43 cm / 3,15" x 3,15" x 6,86"
Paino: 248 g / 0,547 paunaa
(Ääniasetukset) -> “Sound Control Panel”
(Äänenohjauspaneeli). 5c Kohdassa “Playback”
(Toisto) korosta “JBL Quantum Stream” ja valitse
“Set Default” (Aseta oletus) ->“ Default Device”
(oletuslaite). Huomaa: Oletuksena, kaikki äänet
toistetaan JBL Quantum Stream -mikrofonin
välityksellä ja kuullaan kuulokkeen läpi, joka
on liitettynä. Kuullaksesi äänen tietokoneessa
suoraan, valitse PC-äänikortti oletuslaitteeksi.
5d Kohdassa “Tallennus” korosta “JBL Quantum
Stream” ja valitse “Set Default” (Aseta oletus) ->
“Default Device” (Oletuslaite). 5e Noudata
näytöllä näkyviä ohjeita muokataksesi
henkilökohtaiset ääniasetuksesi.
005 Suuntakuvio
Kardioidi; yksittäiset podcastit, pelaaminen,
suoratoisto, taustaselostukset,
instrumentit jne.; monisuuntainen; usean
henkilön podcastit, neuvottelupuhelut,
suoratoisto, taustaselostukset jne.;
Kardioidi (oletus); monisuuntainen;
suositeltu sijoitus; ei suositella
006 Mykistä
mykistä; mykistyksen poisto; RGB-valaistus
pois päältä
007 Äänenvoimakkuus:
Page 13
001 A DOBOZ TARTALMA
JBL Quantum Stream mikrofon; USBtápákábel; Gyors útmutató | Jótállási jegy
| FIGYELMEZTETŐ KÁRTYA
002 ÁTTEKINTÉS
01 Érintőgomb (Mikrofon némítása/
némításának feloldása); 02 Hangerőszabályozó gomb; 03 Karakterisztika
jelzőfényei; 04 USB-C port; 05 3,5mm-es
fejhallgatóport; 06 LED-gyűrű (RGB-világítás +
némítás/némítás feloldva jelző);
07 Forgócsatlakozó; 08 Mikrofonállvány;
Megjegyzés: Néhány vezérlő a firmware
frissítését követően módosulhat.
003 Csatlakozás
3,5 mm; 2,5 mm; fejhallgató; * A 3,5 mm -
2,5mm-es vagy a 3,5mm-es kábel nem része
a szállítmánynak.
PC | mac | PlayStation™ | Nintendo
Switch™; PC | Mobil | LAPTOP | Nintendo
Switch™; * Az USB-C - USB-C kábel nem része
a szállítmánynak. Az USB-C kapcsolat nem
feltétlenül működik az említett eszközök
összes modelljével.
004 Kezdeti beállítás
5a Csatlakoztassa a mikrofont a PC–hez
USB–kapcsolaton keresztül. 5b Lépjen a
„Sound Settings” (Hangbeállítások) -> „Sound
008 TECHNIKAI SPECIFIKÁCIÓK
MIKROFON
Szükséges energia/Energiafogyasztás: 5 V 500 mA
Mintavételi frekvencia: 44,1 kHz / 48 kHz / 96 kHz
Bitsebesség: 16 / 24 bit
Kapszula: 14 mm-es elektret kondenzátor mikrofon
Karakterisztikák: Kardioid és több irányú
Frekvenciatartomány: 20 Hz - 20 kHz
Érzékenység: -37 ± 3 dB (1 kHz@1 Pa, 0 dB = 1 v/Pa)
Maximális SPL: 110 dB
FEJHALLGATÓ ERŐSÍTŐ
Impedancia: >16 ohm
Kimeneti teljesítmény (RMS): 45 mWrms csatornánként (Terhelés = 32 ohm)
THD: <0,5% (Terhelés = 32 ohm)
Frekvenciatartomány: 20 Hz - 20 kHz
Jel-zaj arány: 90 dB (A-súlyozott)
MÉRETEK - MIKROFON ÁLLVÁNNYAL
Méretek (H x Sz x Ma): 8 cm x 8 cm x 17,43 cm / 3,15" x 3,15" x 6,86"
Súly: 248 g / 0,547 font
Magyar Italiano Nederlands
Control Panel” (Hangvezérlő panel) pontra.
5c A „Playback” (Visszajátszás) részen jelölje
ki a „JBL Quantum Stream” elemet és válassza
a „Set Default” (Alapértelmezett beállítás)
-> „Default Device” (Alapértelmezett
eszköz) elemet. Megjegyzés: Alapértelmezés
szerint minden hang a JBL Quantum Stream
mikrofonon keresztül szólal meg, és a hozzá
csatlakoztatott fejhallgatón keresztül
hallható. Ha közvetlenül a PC-ről szeretné a
hangot hallani, válassza a PC hangkártyáját
alapértelmezett eszközként. 5d A „Recording”
(Felvétel) részen jelölje ki a „JBL Quantum
Stream” elemet és válassza a „Set Default”
(Alapértelmezett beállítás) -> „Default
Device” (Alapértelmezett eszköz) elemet.
5e A hangbeállítások személyre szabásához
kövesse a képernyőn megjelenő utasításokat.
005 Karakterisztika
Kardioid; Egyéni podcastok, játékok, streaming,
hangfelvételek, hangszerek stb.; Több irányú;
több személyes podcastok, konferenciahívások,
streaming, hangfelvételek stb.; Kardioid
(alapértelmezett); Több irányú; Ajánlott
elhelyezés; Nem ajánlott
006 Némítás
némítás; némítás feloldása; RGB-világítás ki
007 Hangerő
001 CONTENUTO DELLA CONFEZIONE
Microfono JBL Quantum Stream; cavo di
alimentazione USB; QSG | Scheda di garanzia
| SCHEDA DELLE AVVERTENZE
002 Panoramica
01 Pulsante touch (Silenziamento/
Riattivazione microfono); 02 Manopola
del volume; 03 Spie diagramma polare;
04 Porta USB-C; 05 Presa cuffie da 3,5 mm;
06 LED ad anello (illuminazione RGB + spia
disattivazione/attivazione dell’audio); 07
Giunto snodato; 08 Supporto microfono;
Nota: alcuni controlli potrebbero cambiare
con l’aggiornamento del firmware.
003 Collegamento
3,5 mm; 2,5 mm; cuffia; * cavo da 3,5 mm a
2,5 mm o 3,5 mm non incluso nella confezione.
PC | mac | PlayStation™ | Nintendo
Switch™; PC | Mobile | LAPTOP | Nintendo
Switch™; * il cavo da USB-C a USB-C non è
incluso nella confezione. La connettività
con l’USB-C potrebbe non funzionare con
tutti i modelli di tali dispositivi.
004 Configurazione al primo utilizzo
5a Collegare il microfono al PC tramite la
connessione USB. 5b Andare in “Sound Settings”
(Impostazioni audio) -> “Sound Control Panel”
008 SPECIFICHE TECNICHE
MICROFONO
Alimentazione richiesta/consumo: 5 V 500 mA
Frequenza di campionamento: 44,1 kHz / 48 kHz / 96 kHz
Bit rate: 16 / 24 bit
Capsule: Microfono a condensatore elettrete da 14 mm
Diagrammi polari: Cardioide e omnidirezionale
Risposta in frequenza: 20 Hz - 20 kHz
Sensibilità: -37 ± 3 dB (1 kHz@1 Pa, 0 dB = 1 v/Pa)
SPL massimo: 110 dB
AMPLIFICATORE CUFFIE
Impedenza: >16 ohm
Potenza in uscita (RMS): 45 mWrms per canale (Carico = 32 ohm)
THD: <0,5% (Carico = 32 ohm)
Risposta in frequenza: 20 Hz - 20 kHz
Rapporto segnale/rumore: 90 dB (pesato A)
DIMENSIONI - MICROFONO CON SUPPORTO
Dimensioni (L x P x A): 8 cm x 8 cm x 17,43 cm / 3,15" x 3,15" x 6,86"
Peso: 248 g / 0,547 lbs
(Pannello di controllo audio). 5c Sotto “Playback”
(Riproduzione) evidenziare “JBL Quantum Stream”
e selezionare “Set Default” (Imposta predefinito)
-> “Default Device” (Dispositivo predefinito). Nota:
Per impostazione predefinita, tutti i suoni saranno
riprodotti tramite il microfono JBL Quantum
Stream ed ascoltati tramite una cuffia ad esso
collegata. Per ascoltare l’audio direttamente
dal PC, selezionare la scheda audio del PC come
dispositivo predefinito. 5d Sotto “Recording”
(Registrazione) evidenziare “JBL Quantum Stream”
e selezionare “Set Default” (Imposta predefinito)
-> “Default Device” (Dispositivo predefinito).
5e Seguire le istruzioni sullo schermo per
personalizzare le impostazioni audio.
005 Diagramma polare
Cardioide; podcast individuali, gaming,
streaming, voiceover, strumenti, ecc.;
Omnidirezionale; podcast multi-persona,
conference call, streaming, voiceover,
ecc.; Cardioide (impostazione predefinita);
Omnidirezionale; Posizionamento
consigliato; Non consigliato
006 Silenziamento
silenziamento; riattivazione; Illuminazione
RGB spenta
007 Volume
001 VERPAKKINGSINHOUD
JBL Quantum Stream-microfoon;
USB-stroomkabel; QSG | Garantiekaart |
VEILIGHEIDSBLAD
002 Overzicht
01 Aanraakknop (Mic dempen/dempen
opheffen); 02 Volumeknop; 03 Polaire
patroonindicatoren; 04 USB-C-poort;
05 3,5 mm koptelefoonpoort; 06 Ring-LED
(RGB-verlichting + dempen/dempen
opheffen-indicator); 07 Draaigewricht;
08 Microfoonstandaard; Let op: sommige
bedieningselementen kunnen met een
firmware-upgrade veranderen.
003 Aansluiting
3,5 mm; 2,5 mm; headset; * 3,5 mm naar
2,5 mm of 3,5 mm kabel is niet inbegrepen in
de verpakking.
PC | mac | PlayStation™ | Nintendo
Switch™; PC | Mobile | LAPTOP | Nintendo
Switch™; * USB-C to USB-C kabel is niet
inbegrepen in de verpakking. Connectiviteit
met USB-C werkt mogelijk niet met alle
modellen van genoemde apparaten.
004 Eerste keer instellen
5a Sluit de microfoon via een USB-aansluiting
aan op de pc. 5b Ga naar “Sound
008 TECHNISCHE SPECIFICATIES
MICROFOON
Vereiste spanning/verbruik: 5 V 500 mA
Sample rates: 44,1 kHz / 48 kHz / 96 kHz
Bitsnelheid: 16 / 24 bit
Capsules: 14 mm Electret-condensatormicrofoon
Polaire patronen: Cardioid & Omni-directioneel
Frequentierespons: 20 Hz - 20 kHz
Gevoeligheid: -37 ± 3 dB (1 kHz@1 Pa, 0 dB = 1 v/Pa)
Maximum SPL: 110 dB
KOPTELEFOONVERSTERKER
Impedantie: >16 ohm
Uitgangsvermogen (RMS): 45 mWrms per kanaal (Belasting = 32 Ohm)
THD: <0,5% (belasting = 32 ohm)
Frequentierespons: 20 Hz - 20 kHz
Signaal/ruis: 90 dB (A-gewogen)
AFMETINGEN - MIC MET STANDAARD
Afmetingen (L x B x H): 8 cm x 8 cm x 17,43 cm / 3.15" x 3.15" x 6.86"
Gewicht: 248 g / 0.547 lbs
Settings”(Geluidsinstellingen) -> “Sound
Control Panel” (Geluidsconfiguratiescherm).
5c Ga naar “Playback” (Afspelen) en markeer
“JBL Quantum Stream,” en selecteer “Set
Default” (Standaard instellen) -> “Default
Device” (Standaardapparaat). Opmerking:
Standaard worden alle geluiden afgespeeld
via de JBL Quantum Stream-microfoon en
gehoord via een aangesloten koptelefoon.
Selecteer de pc-geluidskaart als
standaardapparaat om geluid rechtstreeks
van de pc te horen. 5d Ga naar “Recording”
(Opname en markeer “JBL Quantum Stream,” en
selecteer “Set Default” (Standaard instellen”
-> “Default Device” (Standaardapparaat).
5e Volg de instructies op het scherm om de
geluidsinstellingen te personaliseren.
005 Polair patroon
Cardioid; Individuele podcasts, gaming,
streaming, voice-overs, instrumenten etc.;
Omnidirectioneel; Podcasts voor meerdere
personen, vergadergesprekken, streaming,
voice-overs etc.; Cardioid (standaard);
Omnidirectioneel; Aanbevolen positionering;
Niet aanbevolen
006 Dempen
dempen; dempen opheffen; RGB-verlichting uit
007 Volume
Page 14
001 INNHOLD I ESKEN
JBL Quantum Stream-mikrofon;
USB-strømkabel; QSG | garantikort |
ADVARSELSKORT
002 Oversikt
01 Berøringsknapp (dempe / oppheve
demping av mikrofon); 02 Volumknapp;
03 Polarmønsterindikatorer; 04 USB-C port;
05 3,5mm hodetelefonport; 06 Ring-LED
(RGB-lys + demp-/opphev demping-indikator);
07 Roterende ledd; 08 Mikrofonstativ;
Merk: Enkelte kontroller kan endres ved
oppgradering av fastvaren.
003 Tilkobling
3,5mm; 2,5mm; hodesett; * 3,5mm til 2,5mm
eller 3,5mm kabel følger ikke med i pakken.
PC | Mac | PlayStation™ | Nintendo
Switch™; PC | Mobil | BÆRBAR DATAMASKIN |
Nintendo Switch™; * USB-C til USB-C-kabel
følger ikke med i pakken. Tilkobling med
USB-C fungerer kanskje ikke med alle
modeller av de nevnte enhetene.
004 Førstegangsoppsett
5a Koble mikrofonen til PC-en med
USB-forbindelsen. 5b Gå til «Sound Settings»
(Innstillinger for lyd) -> «Sound Control
008 TEKNISKE SPESIFIKASJONER
MIKROFON
Nødvendig strøm / forbruk 5 V 500 mA
Samplingsfrekvenser: 44,1kHz / 48kHz / 96kHz
Bithastighet: 16/24 bit
Mikrofoner: 14mm elektretmikrofon
Polarmønstre: Kardioide og rundstrålende
Frekvensrespons: 20 Hz – 20 kHz
Følsomhet: -37 ± 3dB (1kHz ved 1Pa, 0dB = 1v/Pa)
Maksimal SPL: 110dB
HODETELEFONFORSTERKER
Impedans: >16ohm
Utgangseekt (RMS): 45mWrms per kanal (belastning = 32ohm)
THD: <0,5% (belastning = 32 ohm)
Frekvensrespons: 20 Hz – 20 kHz
Signal-til-lyd: 90dB (vektet)
MÅL – MIKROFON MED STATIV
Mål (L x B x H): 8cm x 8cm x 17,43cm / 3,15" x 315" x 6,86"
Vekt: 248 g / 0,547 pund
Norsk Polski Português
Panel» (Kontrollpanel for lyd). 5c Under
«Playback» (Avspilling) merker du av for «JBL
Quantum Stream» og velger «Set Default»
(Sett som standard) -> «Default Device»
(Standardenhet). Merk: Som standard
spilles alle lyder gjennom JBL Quantum
Stream-mikrofonen og høres gjennom
hodetelefoner som er koblet til den. Hvis
du vil høre lyd rett fra PC-en, velger du
PC-lydkortet som standardenhet. 5d Under
«Recording» (Opptak) merker du av for «JBL
Quantum Stream» og velger «Set Default»
(Sett som standard) -> «Default Device»
(Standardenhet). 5e Følg instruksjonene på
skjermen for å tilpasse lydinnstillingene.
005 Polarmønster
Kardioide; individuelle podcaster,
spill, strømming, kommentatorstemme,
Instrumenter osv.; rundstrålende; podcaster
med flere personer, konferansesamtaler,
strømming, kommentatorstemme osv.;
Kardioide (standard); rundstrålende;
anbefalt posisjonering; anbefales ikke
006 Demp
demp; opphev demping; RGB-lys av
007 Volum
001 ZAWARTOŚĆ OPAKOWANIA
Mikrofon JBL Quantum Stream; kabel
zasilający USB; QSG | Karta gwarancyjna |
KARTA OSTRZEGAWCZA
002 OMÓWIENIE
01 Przycisk dotykowy (wyciszenie / anulowanie
wyciszenia mikrofonu); 02 Pokrętło głośności;
03 Wskaźniki charakterystyki kierunkowości;
04 Gniazdo USB-C; 05 Gniazdo słuchawkowe 3,5
mm; 06 Czerwona dioda LED (oświetlenie RGB +
wskaźnik wyciszenia/cofnięcia wyciszenia);
07 Złącze obrotowe; 08 Statyw mikrofonowy;
Uwaga: Niektóre elementy sterowania
mogą zmienić się wraz z aktualizacją
oprogramowania.
003 Połączenie
3,5 mm; 2,5 mm; słuchawek; * Kabel
przejściowy z 3,5 mm do 2,5 mm lub 3,5 mm
nie jest dołączony do zestawu.
PC | Mac | PlayStation™ | Nintendo Switch™;
PC | Mobile | LAPTOP | Nintendo Switch™;
* Kabel USB-C do USB-C nie jest dołączony do
zestawu. * Łączność z portem USB-C może
nie działać w przypadku niektórych modeli
wymienionych urządzeń.
004 Konfiguracja przed pierwszym użyciem
5a Podłącz mikrofon do swojego komputera
PC za pomocą złącza USB. 5b Przejdź do „Sound
Settings” (Ustawienia dźwięku) -> „Sound Control
008 DANE TECHNICZNE
MIKROFON
Wymagana moc/pobór: 5 V 500 mA
Częstotliwość próbkowania: 44,1 kHz / 48 kHz / 96 kHz
Szybkość transmisja: 16 / 24 bit
Kapsuły: Elektretowy mikrofon pojemnościowy 14 mm
Charakterystyka kierunkowości: Kardioidalna i dookólna
Pasmo przenoszenia: 20 Hz – 20 kHz
Efektywność: -37 ± 3 dB (1 kHz przy 1 Pa, 0 dB = 1 v/Pa)
Maksymalne ciśnienie akustyczne SPL: 110 dB
WZMACNIACZ SŁUCHAWKOWY
Impedancja: >16 omy
Moc wyjściowa (RMS): 45 mW rms na kanał (Obciążenie = 32 omy)
THD: <0,5% (Obciążenie = 32 omy)
Pasmo przenoszenia: 20 Hz – 20 kHz
Stosunek sygnału do szumu: 90 dB (A ważony)
WYMIARY - ZE STATYWEM MIKROFONOWYM
Wymiary (dł. x szer. x wys.): 8 cm x 8 cm x 17,43 cm / 3,15" x 3,15" x 6,86"
Masa: 248 g / 0,547 funta
Panel” (Panel sterowania dźwiękiem). 5c W
sekcji „Playback” (Odtwarzanie) podświetl
pozycję „JBL Quantum Stream” i wybierz opcję
„Set Default” (Ustaw domyślne) -> „Default
Device” (Urządzenie domyślne). Uwaga: Domyślnie
wszystkie dźwięki będą odtwarzane przez
mikrofon JBL Quantum Stream i słyszalne przez
słuchawki do niego podłączone. Aby odsłuchiwać
dźwięk bezpośrednio z komputera PC, wybierz
kartę dźwiękową komputera PC, jako domyślne
urządzenie. 5d W sekcji „Recording” (Nagrywanie)
podświetl pozycję „JBL Quantum Stream” i
wybierz opcję „Set Default” (Ustaw domyślne)
-> „Default Device” (Urządzenie domyślne). 5e
Wykonaj pojawiające się na ekranie instrukcje,
aby spersonalizować ustawienia dźwięku.
005 Charakterystyka kierunkowości
Kardioidalna; jednoosobowe podcasty, gra,
transmisja strumieniowa, nagrywanie głosu
lektorskiego, instrumenty itp.; Dookólna;
wieloosobowe podcasty, połączenia
konferencyjne, transmisja strumieniowa,
nagrywanie głosu lektorskiego;
Kardioidalna (domyślna); Dookólna;
Zalecana pozycja; Niezalecana
006 Wyciszanie
wyciszanie, anulowanie wyciszenia,
Oświetlenie RGB wył.
007 Głośność
001 CONTEÚDO DA CAIXA
Microfone JBL Quantum Stream; Cabo de
alimentação USB; QSG | Cartão de Garantia
| CARTÃO DE AVISO
002 Visão Geral
01 botão de toque (microfone mudo/não
mudo); 02 Botão de volume; 03 Indicadores
de padrão polar; 04 porta USB-C; 05 porta
de fone de ouvido de 3,5 mm; 06 Anel de LED
(iluminação RGB + indicador de mudo ativado /
desativado); 07 Junta rotativa; 08 Suporte
para microfone; Nota: Alguns controles
podem mudar com a atualização do firmware.
003 Conexão
3,5 mm; 2,5 mm; fone de ouvido; * O cabo
de 3,5 mm ou 2,5 mm ou 3,5 mm não está
incluído no pacote.
PC | mac | PlayStation™ | Nintendo
Switch™; PC | Mobile | NOTEBOOK | Nintendo
Switch™; * O cabo USB-C para USB-C não
está incluído no pacote. A conectividade
com USB-C pode não funcionar com todos os
modelos de tais dispositivos.
004 Configurando pela primeira vez
5a Conecte o microfone ao seu PC via
conexão USB. 5b Vá para “Sound Settings”
(Configurações de Som) -> “Sound Control
008 ESPECIFICAÇÕES TÉCNICAS
MICROFONE
Energia necessária/consumo: 5 V 500 mA
Taxas de amostragem: 44,1 kHz / 48 kHz / 96 kHz
Taxa de bits: 16 / 24 bit
Cápsulas: Microfone condensador de eletreto de 14 mm
Padrões polares: Cardióide e omnidirecional
Resposta de frequência: 20 Hz a 20 kHz
Sensibilidade: -37 ± 3 dB (1 kHz@1 Pa, 0 dB = 1 v/Pa)
SPL máximo: 110 dB
AMPLIFICADOR DE FONE DE OUVIDO
Impedância: >16 ohms
Potência de saída (RMS): 45 mWrms por canal (Carga = 32 ohms)
THD: <0,5% (Carga = 32 ohms)
Resposta de frequência: 20 Hz a 20 kHz
Sinal para ruído: 90 dB (ponderado A)
DIMENSÕES - MICROFONE COM SUPORTE
Dimensões (C x L x A): 8 cm x 8 cm x 17,43 cm / 3,15" x 3,15" x 6,86"
Peso: 248 g / 0,547 lbs
Panel” (Painel de Controle de Som). 5c
Em “Playback” (Reprodução), selecione
“JBL Quantum Stream” e selecione “Set
Default” (Definir padrão) -> “Default Device”
(Dispositivo padrão). Observação: Por
padrão, todos os sons serão captados pelo
microfone JBL Quantum Stream e ouvidos
por meio de um fone de ouvido conectado
a ele. Para ouvir o som diretamente do
PC, selecione a placa de som do PC como
o dispositivo padrão. 5d Em “Recording”
(Gravação), selecione “JBL Quantum
Stream” e selecione “Set Default” (Definir
padrão) -> “Default Device” (Dispositivo
padrão). 5e Siga as instruções na tela para
personalizar suas configurações de som.
005 Padrão polar
Cardioide; Podcasts individuais, jogos,
transmissão, locuções, instrumentos, etc.;
Omnidirecional; Podcasts com várias
pessoas, chamadas em conferência,
transmissão, narração, etc.; Cardioide
(Padrão); Omnidirecional; Posicionamento
recomendado; Não recomendado
006 Mudo
mudo; não mudo; Iluminação RGB desligada
007 Volume
Page 15
001 DETTA FINNS I LÅDAN
JBL Quantum Stream-mikrofon; USBströmkabel; Snabbguide | Garantikort |
VARNINGSKORT
002 Översikt
01 Tryckknapp (Mik, ljud av/ljud på);
02 Volymratt; 03 Indikatorer av polart
mönster; 04 USB-C-port; 05 3,5 mm headset-
port; 06 Ring-LED (RGB-belysning +
ljud av/på-indikator); 07 Roterande
led; 08 Mikrofonhållare; OBS! Vissa
kontroller kan ändras efter firmwareuppdateringen.
003 Anslutning
3,5 mm; 2,5 mm; headset; * 3,5 mm till
2,5 mm- eller 3,5 mm-kabel ingår inte i
förpackningen.
PC | Mac | PlayStation™ | Nintendo
Switch™; PC | Mobil | Laptop | Nintendo
Switch™; * USB-C- till USB-C-kabel ingår
inte i förpackningen. Anslutning med USB-C
kanske inte fungerar med alla modeller
av ovan nämnda enheter.
004 Installation, första gången
5a Anslut mikrofonen till din PC via
USB-anslutning. 5b Gå till ”Sound Settings”
008 TEKNISK SPECIFIKATION
MIKROFON
Elförbrukning/energiförbrukning: 5 V 500 mA
Samplingshastigheter: 44,1 kHz/48 kHz/96 kHz
Bithastighet: 16/24 bit
Kapslar: 14 mm elektretkondensatormikrofon
Polära mönster: Kardioid och rundtagande
Frekvensomfång: 20 Hz-20 kHz
Känslighet: -37 ± 3 dB (1 kHz vid 1 Pa, 0 dB = 1 v/Pa)
Max SPL: 110 dB
HÖRLURARNAS FÖRSTARKARE
Impedans: >16 ohms
Uteekt (RMS): 45 mWrms per kanal (Last = 32 ohms)
THD: <0,5% (Last = 32 ohms)
Frekvensomfång: 20 Hz-20 kHz
Signal/brus:
MÅTT - MIK MED HÅLLARE
Mått (L x B x H): 8 cm x 8 cm x 17,43 cm
Vikt: 248 g
Svenska Türkçe Русский
(Ljudinställningar) -> ”Sound Control Panel”
(Panel med ljudreglage). 5c Under ”Playback”
(Uppspelning) markera ”JBL Quantum Stream”
och välj ”Set Default” (Välj standard) ->
”Default Device” (Standardenhet). Obs: Som
standard kommer alla ljud att spelas upp
genom JBL Quantum Stream-mikrofonen och
hörs via en hörlur som är ansluten till
den. För att höra ljudet direkt från datorn,
välj PC-ljudkortet som standardenhet. 5d
Under ”Recording” (Inspelning) markera ”JBL
Quantum Stream“ och välj ”Set Default” (Välj
standard) > ”Default Device” (Standardenhet).
5e Följ instruktionerna på skärmen för att
anpassa dina ljudinställningar.
005 Polärt mönster
Kardioid; Individuella podcasts, spel,
streaming, voiceovers, instrument
osv.; Rundtagande; Podcaster för flera
personer, konferenssamtal, streaming,
voiceovers etc.; Kardioid (standard);
Rundtagande; Rekommenderad placering;
Rekommenderas inte
006 Ljud av
Ljud av; ljud på; RGB-belysning AV
007 Volym
90 dB (Aviktat)
001 KUTU İÇERİĞİ
JBL Quantum Stream mikrofon; USB güç
kablosu; QSG | Garanti kartı | UYARI KARTI
002 Genel Bakış
01 Dokunmatik düğme (Mik. sessize al/ sesi aç);
02 Ses düğmesi; 03 Polar desenli göstergeler;
04 USB-C girişi; 05 3,5 mm kulaklık girişi;
06 Halka LED (RGB ışıklandırma +
sessiz/ses göstergesi); 07 Döner ek;
08 Mikrofon standı; Not: Bazı kontroller
yazılım güncellemesi ile değişebilir.
003 Bağlantı
3,5 mm; 2,5 mm; kulaklık; * 3,5 mm’den
2,5 mm’ye veya 3,5 mm’ye, kablo pakete
dahil değildir.
PC | mac | PlayStation™ | Nintendo
Switch™; PC | Cep Telefonu | LAPTOP |
Nintendo Switch™; * USB-C’den USB-C’ye
kablo pakete dahil değildir. USB-C ile
bağlantısı, söz konusu cihazların tüm
modelleriyle çalışmayabilir.
004 İlk kez kurulum
5a Mikrofonu, USB bağlantısı ile
Bilgisayarınıza bağlayın. 5b “Sound
Settings” (Ses Ayarları) -> “Sound Control
008 TEKNİK ÖZELLİK
MİKROFON
Güç gerekli/tüketim: 5 V 500 mA
Örnek hızı: 44,1 kHz / 48 kHz / 96 kHz
Bit oranı: 16 / 24 bit
Kapsüller: 14 mm Elektret Kondenser Mikrofon
Kutup desenleri: Kardiot & Tümyönlü
Frekans aralığı: 20 Hz - 20 kHz
Hassasiyet: -37 ± 3 dB (1 kHz@1 Pa, 0 dB = 1 v/Pa)
Maksimum SPL: 110 dB
KULAKLIK AMPLİFİKATÖRÜ
Empedans: >16 ohms
Güç ÇIKIŞI (RMS): Kanal başı 45 mWrms (Yük =32 ohms)
THD: <%0,5 ( Yük = 32 ohms)
Frekans aralığı: 20 Hz - 20 kHz
Sinyal gürültü: 90 dB (A ağırlıklı)
BOYUTLAR - STANDLI MİK.
Boyutlar (U x G x Y): 8 cm x 8 cm x 17,43 cm / 3,15" x 3,15" x 6,86"
Ağırlık: 248 g / 0,547 lbs
Panel” (kontrol paneline) gidin. 5c
“Playback” (Oynatma) altında, “JBL Quantum
Stream” i vurgulayın ve “Set Default”
(Varsayılan ayarla)-> “Default Device”
(Varsayılan cihaz) seçeneğini seçin. Not:
Varsayılan olarak, tüm sesler JBL Quantum
Stream mikrofonu aracılığıyla çalınacak
ve ona bağlı bir kulaklıktan duyulacaktır.
Doğrudan Bilgisayardan ses duymak için
Bilgisayar ses kartını varsayılan cihaz
olarak seçin. 5d “Recording” (Kayıt) altında,
“JBL Quantum Stream”i vurgulayın ve “Set
Default” (Varsayılan ayarla)-> “Default
Device” (Varsayılan cihaz) seçeneğini seçin.
5e Ses ayarlarınızı kişiselleştirmek için
ekran talimatlarını uygulayın.
005 Polar deseni
Kardioit; Bireysel podcast’ler, oyun, yayın
akışı, seslendirme, enstrümanlar vb.;
Tümyönlü; Çok kişili podcast’ler, konferans
aramaları, yayın akışı, seslendirme vb.;
Kardioit (Varsayılan); Tümyönlü; Önerilen
pozisyon; Tavsiye edilmez
006 Sessize al
Sessize al; Sesi aç; RGB ışıklandırma kapalı
007 Ses Seviyesi
001 КОМПЛЕКТ ПОСТАВКИ
Потоковый микрофон JBL Quantum
Stream; кабель питания USB; краткое
руководство пользователя |
гарантийный талон | ПАСПОРТ
БЕЗОПАСНОСТИ
002 Обзор
01 Сенсорная кнопка (выключение/
включение звука микрофона); 02 ручка
регулировки громкости; 03 индикаторы
диаграммы направленности; 04 порт
USB-C; 05 порт для гарнитуры 3,5мм; 06
Светодиодное кольцо (RGB-подсветка +
индикатор отключения/включения
звука микрофона); 07 поворотное
соединение; 08 стойка микрофона;
Примечание. Некоторые элементы
управления могут меняться с
обновлением встроенного программного
обеспечения.
003 Подключение
3,5мм; 2,5мм; гарнитура; *кабель
3,5мм на 2,5мм или 3,5мм не входит в
комплект поставки.
ПК | mac | PlayStation™ | Nintendo
Switch™; ПК | мобильное устройство |
ноутбук | Nintendo Switch™; *кабель
USB-C на USB-C не входит в комплект
поставки. Подключение к разъему USB-C
может работать не со всеми моделями
указанных устройств.
004 Первая настройка
5a Подключите микрофон к ПК через
USB-соединение. 5b Перейдите в “Sound
Settings” (Настройки звука) -> “Sound
Control Panel” (Панель управления
звуком). 5c В разделе “Playback”
(Воспроизведение) выделите “JBL
Quantum Stream” и выберите “Set
Default” (Настройки по умолчанию)
-> “Default Device” (Устройство по
умолчанию). Примечание. По умолчанию
все звуки воспроизводятся через
микрофон JBL Quantum Stream; их можно
прослушивать через подключенные к
нему наушники. Чтобы слышать звук
непосредственно через ПК, выберите
звуковую карту ПК в качестве
устройства по умолчанию. 5d В разделе
“Recording” (Запись) выделите “JBL
Quantum Stream” и выберите “Set Default”
(Настройки по умолчанию) -> “Default
Device” (Устройство по умолчанию). 5e
Следуйте инструкциям на экране, чтобы
персонализировать настройки звука.
005 Диаграмма направленности
Кардиоидная; индивидуальные
подкасты, игры, потоковая передача,
озвучка, музыкальные инструменты
ит.д.; всенаправленная; многоголосые
подкасты, конференц-звонки, потоковая
передача, озвучка ит.д.; кардиоидная
(по умолчанию); всенаправленная;
рекомендованное размещение; не
рекомендуется
006 Выключение звука микрофона
выключение звука; включение звука;
RGB-подсветка выключена
007 Громкость
Page 16
008 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
МИКРОФОН
Требуемое питание/ энергопотребление: 5В 500мА
Частота дискретизации: 44,1кГц / 48кГц / 96кГц
Скорость передачи в битах: 16 / 24бит
Капсюли:
Диаграммы направленности: кардиоидная и всенаправленная
Частотный отклик: 20Гц — 20кГц
Чувствительность: -37 ± 3дБ (1кГц при 1Па, 0дБ = 1В/Па)
Макс. уровень звукового давления: 110дБ
УСИЛИТЕЛЬ НАУШНИКОВ
Сопротивление: >16Ом
Выходная мощность (RMS): 45мВтср.-кв. (нагрузка= 32Ом)
Полн. коэфф. гарм. искаж.: <0,5% (нагрузка= 32Ом)
Частотный отклик: 20Гц — 20кГц
Коэффициент «сигнал-шум»: 90дБ (A-оценка)
ГАБАРИТЫ — МИКРОФОН СО СТОЙКОЙ
Габариты (Д x Ш x В): 8 x 8 x 17,43см / 3,15 x 3,15 x 6,86дюйма
Вес: 248г / 0,547фунта
микрофон с электретным конденсатором 14мм
001 产品清单
JBL Quantum Stream 麦克风；USB 电源
线；QSG | 保修卡 | 警告卡
002 概览
01 触控按钮（麦克风静音 / 取消静
音）；02 音量旋钮；03 指向显示
灯；04 USB-C 端口；05 3.5 mm 耳机插
孔；06 环形 LED 指示灯（RGB 灯效 + 静
音/取消静音指示灯）；07 旋转接
头；08 麦克风支架；注：部分控制
功能在升级固件后可能会变更。
003 连接
3.5 mm；2.5 mm；耳机；* 不随附 3.5 mm
转 2.5 mm 或 3.5 mm 电缆。
PC | mac | PlayStation™ | Nintendo Switch™；
电脑 | 手机 | 笔记本电脑 | Nintendo
Switch™；* 不随附 USB-C 转 USB-C 电缆。
并非所有设备型号都支持 USB-C 连接。
004 初次设置
5A 通过 USB 连接将麦克风连接至您的
电脑。5B 转到 “Sound Settings”（声音
设置）-> “Sound Control Panel”（声音控
008 技术规格
麦克风
电源需求/耗电： 5 V 500 mA
采样频率： 44.1 kHz / 48 kHz / 96 kHz
比特率： 16 / 24 位
拾音头： 14 mm 驻极体电容传声器
指向： 心型和全向
频率响应： 20 Hz - 20 kHz
灵敏度： -37 ± 3 dB (1 kHz@1 Pa, 0 dB = 1 v/Pa)
最大 SPL： 110 dB
耳机功放
阻抗： >16 ohms
功率输出 (RMS)：
总谐波失真： <0.5%（荷载为 32 ohms 时）
频率响应： 20 Hz - 20 kHz
信噪比： 90 dB（A 加权声级）
尺寸 - 麦克风和支架
尺寸（长 x 宽 x 高）： 8 cm x 8 cm x 17.43 cm / 3.15" x 3.15" x 6.86"
重量： 248 g / 0.547 lbs
简体中文 繁體中文
制面板）。5C 在 “Playback”（播放）
中，突出显示 “JBL Quantum Stream” 并选
择 “Set Default”（设置默认）-> “Default
Device”（默认设备）。注意：默认情
况下，所有声音都将通过 JBL Quantum
Stream 麦克风播放出来，并可以通
过与其连接的耳机听到声音。要直
接听到电脑播放的声音，请选择电
脑声卡为默认设备。5D 在 “Recording”
（录音）中，突出显示 “JBL Quantum
Stream” 并选择 “Set Default”（设置默
认）-> “Default Device”（默认设备）。
5E 按照屏幕上显示的指示，按个人
需要进行声音设置。
005 指向
心型；个人播客、游戏、串流、解
说、乐器等；全向；多人播客、电
话会议、串流、解说等；心型（默
认）；全向；建议位置；不建议
006 静音
静音；取消静音；RGB 指示灯熄灭
007 音量
每个通道 45 mWrms（荷载为 32 ohms 时）
001 包裝盒內物品
JBL Quantum Stream 麥克風；USB 電源
線；快速入門指南 | 保固卡 | 警告卡
002 概覽
01 觸控按鍵（麥克風靜音/取消靜
音）；02 音量旋鈕；03 極性圖案指示
燈；04 USB-C 連接埠；05 3.5 mm 耳機連
接埠；06 環形 LED（RGB 燈效 + 靜音/取
消靜音指示燈）；07 旋轉接頭；08 麥
克風支架；注意：某些控件功能可
能会在固件升級後而改變。
003 連接
3.5 mm；2.5 mm；耳機；* 3.5 mm 至 2.5 mm
或 3.5 mm 纜線不隨包裝提供。
PC | mac | PlayStation™ | Nintendo Switch™；
PC | 手機 | 筆記型電腦 | Nintendo Switch™；
* USB-C 轉 USB-C 纜線不隨包裝提供。與
USB-C 的連接可能不適用於所述裝置
的所有型號。
004 首次設定
5a 透過 USB 連接將麥克風連接到您的
PC。5b 前往「Sound Settings」（聲音設
008 技術規格
麥克風
所需功率/功耗： 5 V 500 mA
取樣率： 44.1 kHz / 48 kHz / 96 kHz
位元速率： 16 / 24 位元
膠囊： 14 mm 駐極體電容麥克風
極性圖案： 心形和全方位
頻率回應： 20 Hz - 20 kHz
敏感度： -37 ± 3 dB (1 kHz@1 Pa, 0 dB = 1 v/Pa)
最大 SPL： 110 dB
耳機放大器
阻抗： >16 歐姆
功率輸出 (RMS)： 每個通道 45 mWrms （負載 = 32 歐姆）
THD: <0.5%（負載 = 32 歐姆）
頻率回應： 20 Hz - 20 kHz
雜訊比： 90 dB（A 加權）
尺寸 - 帶支架的麥克風
尺寸（長 x 寬 x 高）： 8 cm x 8 cm x 17.43 cm / 3.15" x 3.15" x 6.86"
重量： 248 g / 0.547 lbs
定）->「Sound Control Panel」（聲音控
制面板）。5c 在「Playback」（播放）
下，反白顯示「JBL Quantum Stream」
並選擇「Set Default」（設定預設）->
「Default Device」（預設裝置）。附
註：依預設，所有聲音都將透過 JBL
Quantum Stream 麥克風播放，並透過與
之相連的耳機收聽。欲直接聆聽來自
PC 的聲音，請選擇 PC 音效卡作為預設
裝置。5d 在「Recording」（錄製）下，
反白顯示「JBL Quantum Stream」並選擇
「Set Default」（設定預設）->「Default
Device」（預設裝置）。5e 遵循螢幕上
的說明，個性化您的聲音設定。
005 極性圖案
心形；個人播客、遊戲、串流、畫外
音、樂器等；全方位；多人播客、電
話會議、串流、畫外音等；心形（預
設）；全方位；推薦定位；不推薦
006 靜音
靜音；取消靜音；RGB 燈光熄滅
007 音量
Page 17
001 ISI KOTAK
Mikrofon JBL Quantum Stream; kabel daya
USB; QSG | Kartu Garansi | KARTU PERINGATAN
002 Gambaran Umum
01 Tombol sentuh (Mengaktifkan/
menonaktifkan mikrofon); 02 Tombol
volume; 03 Indikator pola kutub; 04 Port
USB-C; 05 Port headset 3,5 mm; 06 Cincin LED
(Lampu RGB + indikator aktif/nonaktif);
07 Sambungan putar; 08 Dudukan mikrofon;
Catatan: Beberapa kontrol dapat berubah
sesuai peningkatan firmware.
003 Sambungan
3,5 mm; 2,5 mm; headset; * kabel 3,5 mm ke 2,5 mm
atau 3,5 mm tidak disertakan dalam paket.
PC | mac | PlayStation™ | Nintendo
Switch™; PC | Seluler | LAPTOP | Nintendo
Switch™; * Kabel USB-C ke USB-C tidak
disertakan dalam paket. Konektivitas
dengan USB-C mungkin tidak berfungsi
dengan semua model perangkat tersebut.
004 Pengaturan pertama kali
5a
Hubungkan mikrofon ke PC via sambungan
USB. 5b Buka “Sound Settings” (Pengaturan
Suara) -> “Sound Control Panel” (Panel
Kontrol Suara). 5c Di bawah “Playback”
008 SPESIFIKASI TEKNIS
MIKROFON
Konsumsi/kebutuhan daya: 5 V 500 mA
Laju sampel: 44,1 kHz / 48 kHz / 96 kHz
Laju bit: 16 / 24 bit
Kapsul: Mikrofon Kondensor Elektret 14 mm
Pola kutub: Kardioid & Omnidireksional
Respons frekuensi: 20 Hz–20 kHz
Sensitivitas: -37 ± 3 dB (1 kHz@1 Pa, 0 dB = 1 v/Pa)
SPL Maksimum: 110 dB
AMPLIFIER HEADPHONE
Impedans: >16 ohm
Output daya (RMS): 45 mWrms per channel (Beban = 32 ohm)
THD: <0,5% (Beban = 32 ohm)
Respons frekuensi: 20 Hz–20 kHz
Sinyal terhadap derau: 90 dB (Pembobotan A)
DIMENSI - MIKROFON DENGAN DUDUKAN
Dimensi (P x L x T): 8 cm x 8 cm x 17,43 cm / 3,15" x 3,15" x 6,86"
Berat: 248 g / 0,547 lbs
BAHASA INDONESIA
(Pemutaran), pilih “JBL Quantum Stream”
dan pilih “Set Default” (Tetapkan Default)
-> “Default Device” (Perangkat Default).
Catatan: Secara default, semua suara
akan dimainkan melalui mikrofon JBL
Quantum Stream dan terdengar melalui
headphone yang terhubung ke mikrofon.
Untuk mendengar suara dari PC secara
langsung, pilih kartu suara PC sebagai
perangkat default. 5d Di bawah “Recording”
(Perekaman), pilih “JBL Quantum Stream”
dan pilih “Set Default” (Tetapkan Default)
-> “Default Device” (Perangkat Default).
5e
Ikuti petunjuk di layar untuk mengubah
pengaturan suara Anda.
005 Pola kutub
Kardioid; Podcast satu orang, bermain game,
streaming, pengisian suara, alat musik, dll.;
Omnidireksional; Podcast dengan beberapa
orang, panggilan konferensi, streaming,
pengisian suara, dll.; Kardioid (Default);
Omnidireksional; Posisi yang disarankan;
Tidak disarankan
006 Penonaktifan suara
nonaktif; aktif; Lampu RGB mati
007 Volume
001 同梱品
JBL Quantum Streamマイク、USB電源
ケーブル、クイックスタートガ
イド|保証書|注意事項
002 概要
01 タッチボタン（マイクのミュ
ート/ミュート解除）、02 音量つ
まみ、03 指向特性インジケータ
ー、04 USB-Cポート、05 3.5mmヘッド
セットポート、06 リングLED（RGB
ライティング+ミュート/ミュー
ト解除インジケーター）、
07 ロータリージョイント、08 マ
イクスタンド、注：ファーム
ウェアをアップグレードする
と、設定が変更されることが
あります。
003 接続
3.5mm、2.5 mm、ヘッドセット、
*3.5mm-2.5mmまたは3.5mm-3.5mmケー
ブルは同梱されていません。
PC|Mac|PlayStation™|Nintendo Switch™、
PC|モバイル端末|ノート
PC|Nintendo Switch™、*USB-C-USB-Cケ
ーブルは同梱されていません。
USB-Cとの接続は、前記のデバイ
スの全モデルに対応するもので
はありません。
004 初期設定
5a USB接続でマイクをPCに接続し
てください。5b「Sound Settings」
（サウンドの設定）->「Sound
Control Panel」（サウンドコント
ロールパネル）にアクセスし
てください。5c「再生」で「JBL
Quantum Stream」をハイライト表
示し、「Set Default」（デフォル
トデバイスの設定）->「Default
Device」（デフォルトデバイス）
を選択してください。注：デフ
ォルトでは、全てのサウンド
がJBL Quantum Streamマイクを通し
て再生され、接続されたヘッド
ホンを通して聴くことができま
す。PCから直接サウンドを聴く
には、デフォルトデバイスとし
てPCサウンドカードを選択して
ください。5d「Recording」（録
音）で「JBL Quantum Stream」をハ
イライト表示し、「Set Default」
（デフォルトデバイスの設
定）->「Default Device」（デフォ
ルトデバイス）を選択してくだ
さい。5e 画面上の指示に従って
サウンド設定をカスタマイズし
てください。
5 指向特性
カーディオイドマイク、1人で
のポッドキャスト、ゲーミン
グ、ストリーミング、ボイスオ
ーバー、楽器等、全方向性、
多人数でのポッドキャスト、会
議通話、ストリーミング、ボイ
スオーバー等、カーディオイド
マイク（デフォルト）、全方向
性、推奨されるポジショニン
グ、非推奨
006 ミュート
ミュート、ミュート解除、RGBラ
イティングがオフ
007 音量
日本語
008 技術仕様
マイク
必要な電力/電力消費量： 5V 500mA
サンプルレート： 44.1kHz/48kHz/96kHz
ビットレート： 16/24ビット
製品： 14mmエレクトロコンデンサ
指向特性： カーディオイドマイク&無指向性
周波数特性： 20Hz～20kHz
出力音圧レベル： -37±3dB（1kHz@1Pa、0dB=1v/Pa）
最大音圧レベル： 110dB
ヘッドホンアンプ
インピーダンス： 16Ω超
出力（RMS）： 1チャン ネル に つき 45mWrms
全高調波歪み： 0.5%未満（抵抗=32Ω）
周波数特性： 20Hz～20kHz
S/N比： 90dB（A特性）
寸法-スタンド付きマイク
寸法（長さx幅x高さ）： 8cmx8cmx17.43cm
重量： 約248g
ーマイク
（抵抗=32Ω）
Page 18
001 구성품
JBL Quantum Stream 마이크, USB 전원 케이블,
QSG | 품질 보증서 | 경고 카드
002 개요
01 터치 버튼(마이크 음소거/음소거
해제), 02 볼륨 노브, 03 폴라 패턴 표시기,
04 USB-C 포트, 05 3.5mm 헤드셋 포트,
06 링 LED(RGB 조명 + 표시기 음소거/음소거
해제), 07 로터리 조인트, 08 마이크 스탠드,
참고: 펌웨어 업그레이드로 일부 제어가
변경될 수 있습니다.
003 연결
3.5mm, 2.5mm, 헤드셋, * 3.5mm to 2.5mm 또는
3.5mm 케이블은 패키지에 포함되지
않습니다.
PC | mac | PlayStation™ | Nintendo Switch™,
PC | 모바일 | 랩톱 | Nintendo Switch™, * USB-C
to USB-C 케이블은 패키지에 포함되지
않습니다. USB-C는 앞서 언급한 장치 중
일부 모델과 연결되지 않을 수 있습니다.
004 초기 설정
5a USB 연결을 통해 마이크를 PC에
연결합니다. 5b “Sound Settings”(사운드
설정) -> “Sound Control Panel”(사운드 제어
008 기술 사양
마이크
필요한 전원/소비 전력: 5V 500mA
샘플 속도: 44.1kHz/48kHz/96kHz
비트 전송률: 16/24비트
캡슐: 14mm 일렉트릿 콘덴서 마이크
폴라 패턴: 카디오이드 및 전방향
주파수 응답: 20Hz~20kHz
민감도: -37 ± 3 dB (1 kHz@1 Pa, 0 dB = 1 v/Pa)
최대 SPL: 110dB
헤드폰 앰프
임피던스: >16
전원 출력(RMS): 채널당 45mWrms(로드 = 32Ω)
THD: <0.5%(로드 = 32Ω)
주파수 응답: 20Hz~20kHz
신호 대 잡음: 90dB(A-가중)
치수 - 마이크 및 스탠드
치수(길이 x 너비 x 높이): 8cm x 8cm x 17.43cm/3.15" x 3.15" x 6.86"
중량: 248g/0.547lbs
한국어
패널)로 이동합니다. 5c “Playback”
(재생)에서 “JBL Quantum Stream”을 강조
표시하고 “Set Default”(기본값 설정) ->
“Default Device”(기본 장치)를 선택합니다.
참고: 기본적으로 모든 사운드는
JBL Quantum Stream 마이크를 통해
재생되며, 마이크에 연결된 헤드폰을
통해 들립니다. PC에서 직접 사운드를
들으려면 PC 사운드 카드를 기본 장치로
선택합니다. 5d “Recording”(레코딩)에서
“JBL Quantum Stream”을 강조 표시하고
“Set Default”(기본값 설정) -> “Default
Device”(기본 장치)를 선택합니다.
5e 화면의 지침에 따라 사운드 설정을
사용자에 맞게 조정합니다.
005 폴라 패턴
카디오이드: 개인 팟캐스트, 게이밍 ,
스트리밍, 보이스오버, 악기 등, 전방향:
다인원 팟캐스트, 컨퍼런스 콜, 스트리밍,
보이스오버 등, 카디오이드
(기본), 전방향, 권장 포지셔닝, 비권장
006 음소거
음소거, 음소거 해제, RGB 조명 꺼짐
007 볼륨
Ω
01
02
03
04 05
06
07
08
5A
5B
5
MM
5D
5E
Page 19
5 V 500 mA
(ﻝﺎﻜﺳﺎﺑ/ﺖﻟﻮﻓ 1 = ﻞﺒﻴﺴﻳﺩ 0
ﺔﺻﻮﺑ 6.86 x
ﺔﻴﻨﻘﺘﻟﺍ ﺕﺎﻔﺻﺍﻮﳌﺍ 008
ﻥﻮﻓﻭﺮﻜﻴﳌﺍ
:ﺔﻗﺎﻄﻟﺍ ﻙﻼﻬﺘﺳﺍ/ﺔﺑﻮﻠﻄﳌﺍ ﺔﻗﺎﻄﻟﺍ ﺒﻣﺃ ﲇﻠﻣ 500 ﺖﻟﻮﻓ 5
:ﺔﻨﻴﻌﻟﺍ ﻝﺪﻌﻣﺰﺗﺮﻫ ﻮﻠﻴﻛ 96 / ﺰﺗ ﺮﻫ ﻮﻠﻴﻛ 48 / ﺰﺗ ﺮﻫ ﻮﻠﻴﻛ 44.1
:ﺖﺒﻟﺍ ﻝﺪﻌﻣﺖﺑ 24 / 16
:ﺕﻻﻮﺴﺒﻜﻟﺍﻢﻣ 14 ﻢﺠﺤﺑ ﺎﺑﺮﻬﻛ ﻒﺜﻜ ﻥﻮﻓﻭﺮﻜﻴﻣ
:ﻲﺒﻄﻘﻟﺍ ﻁﺎﻷﺍﺕﺎﻫﺎﺠﺗﻻﺍ ﺩﺪﻌﺘﻣﻭ ﻲﺒﻠﻗ
:ﺩﺩﱰﻟﺍ ﺔﺑﺎﺠﺘﺳﺍﺰﺗﺮﻫﻮﻠﻴﻛ 20 - ﺰﺗﺮﻫ 20
:ﺔﻴﺳﺎﺴﺤﻟﺍ ،ﻝﺎﻜﺳﺎﺑ 1ﲆﻋ ﺰﺗﺮﻫ ﻮﻠﻴﻛ 1) ﻞﺒﻴﺴﻳﺩ 3 ± 37-
:ﺕﻮﺻ ﻂﻐﺿ ﻯﻮﺘﺴﻣ ﴡﻗﺃﻞﺒﻴﺴﻳﺩ 110
ﺱﺃﺮﻟﺍ ﺔﻋﺳ ﺕﻮﺻ ﻢﺨﻀﻣ
:ﺔﻴﺋﺎﺑﺮﻬﻜﻟﺍ ﺔﻣﻭﺎﻘﳌﺍﻡﻭﺃ 16<
:(ﻊﺑﺮﻣ ﻂﺳﻮﺘﻣ ﺭﺬﺟ) ﺔﻗﺎﻄﻟﺍ ﺝﺮﺧ(ﻡﻭﺃ 32 = ﻞﻤﺤﻟﺍ) ﺓﺎﻨﻗ ﻞﻜﻟ mWrms 45
:ﻲﻘﻓﺍﻮﺘﻟﺍ ﻩﻮﺸﺘﻟﺍ ﱄﺟﺇ(ﻡﻭﺃ 32 = ﻞﻤﺤﻟﺍ) 0.5%>
:ﺩﺩﱰﻟﺍ ﺔﺑﺎﺠﺘﺳﺍﺰﺗﺮﻫﻮﻠﻴﻛ 20 - ﺰﺗﺮﻫ 20
:ﺶﻳﻮﺸﺘﻟﺍ ﱃﺇ ﺓﺭﺎﺷﻹﺍ(ﺃ ﺔﺌﻔﻟﺍ) ﻞﺒﻴﺴﻳﺩ 90
ﻞﻣﺎﺤﻟﺍ ﻊﻣ ﻥﻮﻓﻭﺮﻜﻴﳌﺍ - ﺩﺎﻌﺑﻷﺍ
:(ﻉﺎﻔﺗﺭﺍ×ﺽﺮﻋ×ﻝﻮﻃ) ﺩﺎﻌﺑﻷﺍ ﺔﺻﻮﺑ 3.15 x ﺔﺻﻮﺑ 3.15 / ﻢﺳ 17.43 x ﻢﺳ 8 x ﻢﺳ 8
ﺔﻴﺑﺮﻌﻟﺍ
ﺯﺎﻬﺠﻟﺍ) “Default Device” <- (ﴈﺍﱰﻓﺍ ﺯﺎﻬﺟ ﻴﻌﺗ)
ﺔﺷﺎﺸﻟﺍ ﲆﻋ ﺮﻬﻈﺗ ﻲﺘﻟﺍ ﺕﻴﻠﻌﺘﻟﺍ ﻊﺒﺗﺍ 5e .(ﴈﺍﱰﻓﻻﺍ
ﺚﺒﻟﺍ ،ﺏﺎﻌﻟﻷﺍ ،ﻱﺩﺮﻔﻟﺍ ﺖﺳﺎﻛﺩﻮﺒﻟﺍ ؛ﻞﻜﺸﻟﺍ ﻲﺒﻠﻗ
؛ﻚﻟﺫ ﱃﺇ ﺎﻣﻭ ،ﺕﻻﻵﺍ ،ﺔﻴﺗﻮﺼﻟﺍ ﺕﺎﻘﻴﻠﻌﺘﻟﺍ ،ﴍﺎﺒﳌﺍ
،ﺹﺎﺨﺷﻷﺍ ﺩﺪﻌﺘﻣ ﺖﺳﺎﻛﺩﻮﺒﻟﺍ ؛ﺕﺎﻫﺎﺠﺗﻻﺍ ﺩﺪﻌﺘﻣ
ﺎﻣﻭ ،ﺔﻴﺗﻮﺼﻟﺍ ﺕﺎﻘﻴﻠﻌﺘﻟﺍ ،ﻖﻓﺪﺘﻟﺍ ،ﺔﻴﻋﺠﻟﺍ ﺕﺎﳌﺎﻜﳌﺍ
؛ﺕﺎﻫﺎﺠﺗﻻﺍ ﺩﺪﻌﺘﻣ ؛(ﴈﺍﱰﻓﺍ) ﻞﻜﺸﻟﺍ ﻲﺒﻠﻗ ؛ﻚﻟﺫ ﱃﺇ
RGB ﺓﺀﺎﺿﺇ ﺀﺎﻔﻃﺇ ؛ﺕﻮﺼﻟﺍ ﻢﺘﻛ ﺀﺎﻐﻟﺇ/ﻢﺘﻛ
:ﻥﺯﻮﻟﺍﻞﻃﺭ 0.547/ﻡﺍﺮﺟ 248
.ﺕﻮﺼﻟﺍ ﺕﺍﺩﺍﺪﻋﺇ ﺺﻴﺼﺨﺘﻟ
ﻲﺒﻄﻘﻟﺍ ﻂﻤﻨﻟﺍ 005
ﴅﻮﻣ ﻏ ؛ﺎﻬﺑ ﴅﻮﳌﺍ ﻊﻗﺍﻮﳌﺍ
ﺕﻮﺼﻟﺍ ﻢﺘﻛ 006
ﺕﻮﺼﻟﺍ ﻯﻮﺘﺴﻣ 007
؛USB ﺔﻗﺎﻃ ﻞﺒﻛ ؛JBL Quantum Stream ﻥﻮﻓﻭﺮﻜﻴﻣ
ﺮﻳﺬﺤﺗ ﺔﻗﺎﻄﺑ | ﻥﺿ ﺔﻗﺎﻄﺑ | ﻊﻳﴪﻟﺍ ﻞﻴﻐﺸﺘﻟﺍ ﻞﻴﻟﺩ
ﺔﻋﺳ ﺬﻔﻨﻣ 05 ؛USB-C ﺬﻔﻨﻣ 04 ؛ﻲﺒﻄﻘﻟﺍ ﻂﻤﻨﻟﺍ
ﴍﺆﻣ + RGB ﺓﺀﺎﺿﺇ) LED ﺔﻘﻠﺣ 06 ؛ﻢﻣ 3.5 ﺱﺃﺭ
؛ﺭﺍﻭﺩ ﻞﺼﻔﻣ 07 ؛(ﺕﻮﺼﻟﺍ ﻢﺘﻛ ﺀﺎﻐﻟﺇ/ﺕﻮﺼﻟﺍ ﻢﺘﻛ
2.5 ﱃﺇ ﻢﻣ 3.5 ﻞﺒﻛ * ؛ﺱﺃﺭ ﺔﻋﺳ ؛ﻢﻣ 2.5 ؛ﻢﻣ 3.5
Nintendo | PlayStation™ | ﻙﺎﻣ | ﺮﺗﻮﻴﺒﻤﻛ
ﱃﺇ C-USB ﻞﻴﺻﻮﺗ ﻞﺒﻛ * ؛Nintendo Switch™
ﻞﻴﺻﻮﺘﻟﺍ ﻞﺒﻛ ﻞﻤﻌﻳ ﻻ ﺪﻗ .ﺓﻮﺒﻌﻟﺍ ﰲ ﻦﻤﻀﻣ ﻏ C-USB
:ﺔﻈﺣﻼﻣ .(ﴈﺍﱰﻓﻻﺍ ﺯﺎﻬﺠﻟﺍ) “Default Device”
ﻦﻣ ﻊﻤﺴُﺗﻭ JBL Quantum Stream ﻥﻮﻓﻭﺮﻜﻴﻣ
ﺯﺎﻬﺟ ﻦﻣ ﺕﻮﺼﻟﺍ ﻉﺴﻟ .ﻪﺑ ﺔﻠﺼﺘﳌﺍ ﺱﺃﺮﻟﺍ ﺔﻋﺳ ﻝﻼﺧ
ﺯﺎﻬﺠﻛ ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺕﻮﺻ ﺔﻗﺎﻄﺑ ﺩﺪﺣ ،ًﺓﴍﺎﺒﻣ ﺮﺗﻮﻴﺒﻤﻜﻟﺍ
ﻞّﻠﻇ ،(ﻞﻴﺠﺴﺗ) “Recording” ﻞﻔﺳﺃ 5d .ﴈﺍﱰﻓﺍ
“Set Default” ﺩﺪﺣﻭ “BL Quantum StreamJ”
ﺓﻮﺒﻌﻟﺍ ﺕﺎﻳﻮﺘﺤﻣ 001
ﺔﻣﺎﻋ ﺓﺮﻈﻧ 002
ﺕﻮﺻ ﻢﺘﻛ ﺀﺎﻐﻟﺇ/ﺕﻮﺻ ﻢﺘﻛ) ﺲﻤﻠﻟﺍ ﺭﺯ 01
ﺕﺍﴍﺆﻣ 03 ؛ﺕﻮﺼﻟﺍ ﺡﺎﺘﻔﻣ 02 ؛(ﻥﻮﻓﻭﺮﻜﻴﳌﺍ
ﻥﻮﻓﻭﺮﻜﻴﻣ ﻞﻣﺎﺣ 08
ﻊﻣ ﻢﻜﺤﺘﻟﺍ ﴏﺎﻨﻋ ﺾﻌﺑ ﻐﺘﺗ ﻥﺃ ﻦﻜ :ﺔﻈﺣﻼﻣ
.ﺖﺑﺎﺜﻟﺍ ﺞﻣﺎﻧﱪﻟﺍ ﺔﻴﻗﺮﺗ
ﺕﻼﻴﺻﻮﺘﻟﺍ 003
.ﺓﻮﺒﻌﻟﺍ ﰲ ﻦﻤﻀﻣ ﻏ ﻢﻣ 3.5 ﻭﺃ ﻢﻣ
| ﺏﻮﺗ ﺏﻻ | ﻝﺍﻮﺟ | ﺮﺗﻮﻴﺒﻤﻛ ؛Switch™
.ﺓﺭﻮﻛﺬﳌﺍ ﺓﺰﻬﺟﻷﺍ ﺯﺮﻃ ﻊﻴﻤﺟ ﻊﻣ C-USB
ﺓﺮﻣ ﻝﻭﻷ ﺩﺍﺪﻋﻹﺍ 004
ﺮﺗﻮﻴﺒﻤﻜﻟﺍ ﺯﺎﻬﺟ ﱃﺇ ﻥﻮﻓﻭﺮﻜﻴﳌﺍ ﻞﻴﺻﻮﺘﺑ ﻢﻗ 5a
ﱃﺇ ﻞﻘﺘﻧﺍ 5b .(ﺮﻈﻧﺍ) USB ﺔﻠﺻﻭ ﻡﺍﺪﺨﺘﺳﺎﺑ
<- (ﺕﻮﺼﻟﺍ ﺕﺍﺩﺍﺪﻋﺇ) “Sound Settings”
ﻢﻜﺤﺘﻟﺍ ﺔﺣﻮﻟ) “Sound Control Panel”
،(ﻞﻴﻐﺸﺗ) “Playback” ﻞﻔﺳﺃ 5c .(ﺕﻮﺼﻟﺍ ﰲ
ﺩﺪﺣﻭ “JBL Quantum Stream” ﻞّﻠﻇ
<- (ﴈﺍﱰﻓﺍ ﺯﺎﻬﺟ ﻴﻌﺗ) “Set Default”
ﻝﻼﺧ ﻦﻣ ﺕﺍﻮﺻﻷﺍ ﻊﻴﻤﺟ ﻞﻴﻐﺸﺗ ﻢﺘﻳ ،ﺎًﻴﺿﺍﱰﻓﺍ
Page 20
- 96
6.86 x 3.15
ינכט טרפמ 008
: / - 48 / - 44.1
:
: dB 110
תוינזוא רבגמ
:(RMS) ( 32 = ) mWrms 45
:(H x W x L) x 3.15 / “ 17.43 x “ 8 x “ 8
ןפרקי ִמ
: 16/24
:“ 14
: 20 - 20
: ( 32 = ) 0.5%>
: 20 - 20
: (A ) dB 90
: -37 ± 3 Bd (1 kHz@1 Pa, 0 dB = 1 v/Pa)
: 16 <
: 0.547 / 248
: / mA 500 V 5
דמעמ םע ןופורקימ - תוד ימ
<- ( ) Set Default
5e .( ) Default Device
.
, , ;
; , ,
, ; -
; , ,
; - ;( )
; ;
ינוויכ ןייפאמ 005
;
םליא 006
RGB
ךרכ 007
;JBL Quantum Stream
| | ,USB
JBL () Playback 5c .(
) Default Device <- (
,
JBL Quantum Stream () Recording
הכרעה תלוכת 001
לש תיללכ הריקס 002
/) 01
02 ;(
03 ;
;USB-C 04 ;
06 ;“ 3.5 05
+ RGB ) LED
;( /
08 ; 07
:
.
* ; ;“ 2.5 ;“ 3.5
. “ 2.5 - “ 3.5
PlayStation™ | |
| ;™| Nintendo Switch
Nintendo | |
USB-C USB-C *;™Switch
.
USB-C
) Sound Settings USB. 5b
)Sound Control Panel <-(
) Set Default Quantum Stream
: .(
JBL Quantum Stream
.
5d .
רוביח 003
.“
תינושאר הר דגה 004
5a
Page 21
Atenção: conforme lei brasileira n° 11.291, a exposição prolongada a ruídos superiores a 85dB pode causar danos ao sistema auditivo.
Page 22
HP_JBL_Quantum Stream_QSG_CR_V15
Loading...
