JBL Synthesis JBL 4309 Quick Start Guide (Multilingual) [en, ru, pt]

JBL 4309

QUICK START GUIDE

JBL 4309

6.5-inch (165 mm) 2-way Bookshelf Studio Monitor Loudspeaker

Package Contents

Specifications

2 x Loudspeakers
2 x Grilles (Pre-Installed)

4x Feet Pads

Receiver/Ampli

er (One Channel Shown)

Placement and Positioning

Basic Single-Wire Connection

Speaker Type 2-way Bookshelf Studio Monitor Loudspeaker

Low-frequency transducer 6.5" (165 mm) Pure Pulp, Low-distortion woofer Cast

Aluminum frame

High Frequency Transducer 1" (25mm) 2401H-2 annular ring, Teonex diaphragm

compresion driver

Maximum Recommended Ampli

er Power 150 watts RMS

Frequency Response (-6 dB) 42 Hz - 30 kHz

Sensitivity (2.83 V @ 1 m) 87 dB

Nominal Impedance 4 Ohm

Crossover Frequencies 1.6

kHz

Enclosure type Bass-reflex via Dual Flared Front-

ring Ports

Inputs: Dual Gold-plated Five-way Binding Posts

Dimensions (H x W x D) with grille 10-1/5" x 16-1/2" x9.0" (260 mm x 420 mm x 228 mm)

Weight with grille 53.37 lb (24.21 kg)

Finishes Walnut or Black Walnut Woodgrain Veneer

+ -

- +

>50 cm
(20 in)

Listening Position

40

°

-60

°

>50 cm

(20 in)

www.jblsynthesis.com

Manufacturer: Harman International Industries, Incorporated
Address: 8500 Balboa Blvd, Northridge, CA 91329, UNITED STATES
European Representative: Harman International Industries, Incorporated EMEA
Liaison Of

ce, Herikerbergweg 9, 1101 CN Amsterdam, The Netherlands Hannan

International Industries, Limited,
Ground Floor, Westside 2, London Road, Apsley, Hemel Hempstead, Hertfordshire,
HP3 9TD, United Kingdom

+ -

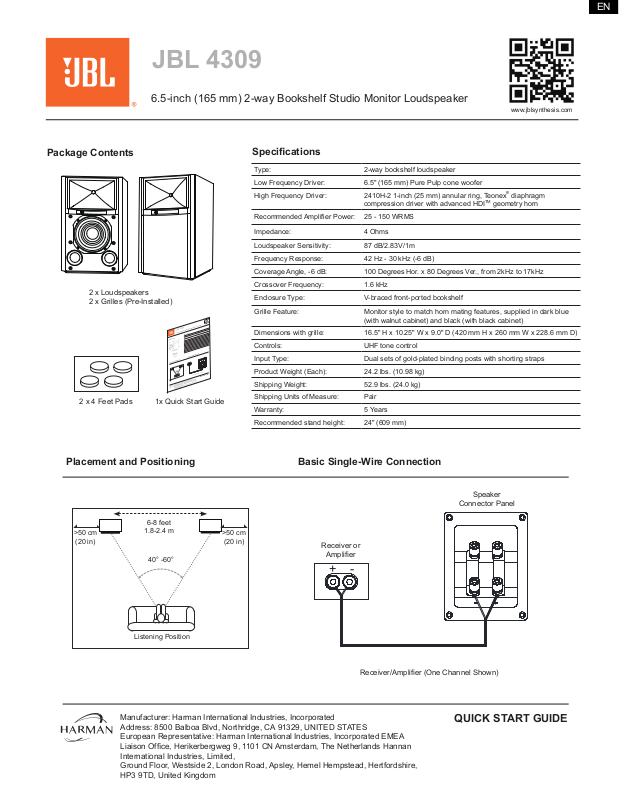

Package Contents

2 x Loudspeakers
2 x Grilles (Pre-Installed)

2 x 4 Feet Pads 1x Quick Start Guide

6.5-inch (165 mm) 2-way Bookshelf Studio Monitor Loudspeaker

Specifications

Type: 2-way bookshelf loudspeaker

Low Frequency Driver: 6.5" (165 mm) Pure Pulp cone woofer

High Frequency Driver: 2410H-2 1-inch (25 mm) annular ring, Teonex

Recommended Amplier Power: 25 - 150 WRMS

Impedance: 4 Ohms

Loudspeaker Sensitivity: 87 dB/2.83V/1m

Frequency Response: 42 Hz - 30 kHz (-6 dB)

Coverage Angle, -6 dB: 100 Degrees Hor. x 80 Degr

Crossover Frequency: 1.6 kHz

Enclosure Type: V-braced front-ported bookshelf

Grille Feature: Monitor style to match horn mating features, supplied in dark blue

Dimensions with grille: 16.5" H x 10.25" W x 9.0" D (420 mm H x 260 mm W x 228.6 mm D)

Controls: UHF tone control

Input Type: Dual sets of gold-plated binding posts with

Product Weight (Each): 24.2 lbs. (10.98 kg)

Shipping Weight: 52.9 lbs. (24.0 kg)

Shipping Units of Measure: Pair

Warranty: 5 Years

Recommended stand height: 24" (609 mm)

compression driver with advanced HDITM geometry horn

ees Ver., from 2kHz to 17kHz

(with walnut cabinet) and black (with black cabinet)

www.jblsynthesis.com

®

diaphragm

shorting straps

Placement and Positioning

Basic Single-Wire Connection

Speaker

Connector Panel

6-8 feet

>50 cm

(20 in)

1.8-2.4 m

40° -60°

>50 cm

(20 in)

Receiver or

Amplier

Listening Position

Receiver/Amplier (One Channel Shown)

Manufacturer: Harman International Industries, Incorporated
Address: 8500 Balboa Blvd, Northridge, CA 91329, UNITED STATES
European Representative: Harman International Industries, Incorporated EMEA
Liaison Ofce, Herikerbergweg 9, 1101 CN Amsterdam, The Netherlands Hannan

QUICK START GUIDE

International Industries, Limited,
Ground Floor, Westside 2, London Road, Apsley, Hemel Hempstead, Hertfordshire,
HP3 9TD, United Kingdom

Bi-Wire Connection

Left
Ch

.

+ -+ -

Right
Ch

.

Remove jumper straps from posts

EN

High Frequency

Connection

Low Frequency

Connection

High Frequency

Connection

Low Frequency

Connection

Left Speaker

Left
Ch

Amplier

Right

Ch

Right Speaker

NOTE: For more information about various speaker-wire and connection options, contact your local JBL dealer.

Controls/Adjustments

High Frequency

Connection

Low Frequency

Connection

NOTE: As with most speakers, the 4309 has transducers whose suspensions will take several weeks to "break in" and achieve optimum
performance. During this period, the balance between woofer, and UHF trim level may change, so we recommend that you adjust the UHF
controls accordingly.

© 2021 HARMAN International Industries, Incorporated. All rights reserved.
JBL and HDI (High Denition Imaging) are trademarks of HARMAN International
Industries, Incorporated, registered in the United States and/or other countries.
Teonex is a registered trademark of DuPont Tenjin Films.
Features, specications and appearance are subject to change without notice.

Part No.
950-0589-001 Rev. 1

JBL 4309

QUICK START GUIDE

JBL 4309

6.5-inch (165 mm) 2-way Bookshelf Studio Monitor Loudspeaker

Package Contents

Specifications

2 x Loudspeakers
2 x Grilles (Pre-Installed)

4x Feet Pads

Receiver/Ampli

er (One Channel Shown)

Placement and Positioning

Basic Single-Wire Connection

Speaker Type 2-way Bookshelf Studio Monitor Loudspeaker

Low-frequency transducer 6.5" (165 mm) Pure Pulp, Low-distortion woofer Cast

Aluminum frame

High Frequency Transducer 1" (25mm) 2401H-2 annular ring, Teonex diaphragm

compresion driver

Maximum Recommended Ampli

er Power 150 watts RMS

Frequency Response (-6 dB) 42 Hz - 30 kHz

Sensitivity (2.83 V @ 1 m) 87 dB

Nominal Impedance 4 Ohm

Crossover Frequencies 1.6

kHz

Enclosure type Bass-reflex via Dual Flared Front-

ring Ports

Inputs: Dual Gold-plated Five-way Binding Posts

Dimensions (H x W x D) with grille 10-1/5" x 16-1/2" x9.0" (260 mm x 420 mm x 228 mm)

Weight with grille 53.37 lb (24.21 kg)

Finishes Walnut or Black Walnut Woodgrain Veneer

+ -

- +

>50 cm
(20 in)

Listening Position

40

°

-60

°

>50 cm

(20 in)

www.jblsynthesis.com

Manufacturer: Harman International Industries, Incorporated
Address: 8500 Balboa Blvd, Northridge, CA 91329, UNITED STATES
European Representative: Harman International Industries, Incorporated EMEA
Liaison Of

ce, Herikerbergweg 9, 1101 CN Amsterdam, The Netherlands Hannan

International Industries, Limited,
Ground Floor, Westside 2, London Road, Apsley, Hemel Hempstead, Hertfordshire,
HP3 9TD, United Kingdom

+ -

Alto-falante monitor de estante de estúdio de 2 vias de
6,5 polegadas (165 mm)

PTBR

www.jblsynthesis.com

Conteúdos da embalagem

2 Alto-falantes
2 grades (pré-instaladas)

2 x 4 Bases dos pés 1x Guia de

início rápido

Especificações

Tipo: Alto-falante monitor de estante de estúdio de 2 vias
Driver de Baixa Frequência: Woofer de cone Pure Pulp de 6,5" (165 mm)
Driver de Alta Frequência: Anel anular de 1 polegada (25 mm) 2410H-2, driver de compressão

de diafragma Teonex

Potência recomendada para o

25 a 150 WRMS

amplicador:
Impedância: 4 Ohms

Sensibilidade do Alto-falante 87 dB/2,83V/1m
Resposta de

frequência: 42 Hz a 30 kHz a -6 dB
Ângulo de Cobertura, -6 dB: 100 graus Hor. x 80 graus ver., de 2 kHz a 17 kHz
Frequência de crossover: 1,6 kHz
Tipo de gabinete: Estante frontal com suporte em V

Recurso da grade: Estilo do monitor para combinar com os recursos de acoplamento

da corneta, fornecido em azul escuro (com gabinete de nogueira) e

preto (com gabinete preto)
Dimensões com grade: 16,5" H x 10,25" W
Controles: Controle de tom UHF
Tipo de entrada: Conjuntos duplos de conectores folheados a ouro com tiras curtas
Peso do Produto (cada): 24,2 lbs. (10,98 kg)
Peso de envio: 52,9 lbs. (24,0 kg)
Unidades de medida de envio: Par
Garantia: 5 Anos
Altura recomendada do suporte: 24" (609 mm)

®

com corneta de geometria HDITM avançada

x 9,0" D (420 mm H x 260 mm W x 228.6 mm D)

Instalação e Posicionamento

Conexão Básica de Fio Único

Painel de conectores

da caixa de som

6-8 pés

> 50 cm

(20 pol)

1,8-2,4 m

> 50 cm

(20 pol)

Receiver ou
amplicador

°

40°-60

Posição do ouvinte

Receiver/amplicador (Um canal mostrado)

Fabricante: Harman International Industries, Incorporated
Endereço: 8500 Balboa Blvd, Northridge, CA 91329, UNITED STATES
Representante Europeu: Harman International Industries Incorporated.
EMEA Liaison Ofce, Herikerbergweg 9, 1101 CN Amsterdam, Países

Guia de Início Rápido

Baixos, Hannan International Industries, Limited,
Ground Floor, Westside 2, London Road, Apsley, Hemel Hempstead,
Hertfordshire, HP3 9TD, United Kingdom

Conexão de Dois Fios

Left
Ch

.

+ -+ -

Right
Ch

.

Remova as tiras condutoras dos pinos

PTBR

Conexão de alta

frequência

Conexão de baixa

frequência

Conexão de alta

frequência

Conexão de baixa

frequência

Alto-falante esquerdo

Ch
esquerdo

Amplicador

direito

Ch

Alto-falante direito

Conexão de alta

frequência

Conexão de baixa

frequência

Observação: Para obter mais informações sobre várias opções de conexões e altifalantes, entre em contato com o revendedor JBL local.

Controles/Ajustes

Observação: Assim como na maioria das caixas de som, as suspensões dos transdutores da JBL 4309 levarão várias semanas para
"amaciar" e produzir o melhor desempenho. Durante esse período de adaptação, pode haver mudanças no equilíbrio entre os níveis do
woofer e UHF. Recomendamos ajustar os controles UHF conforme necessário.

© 2021 HARMAN International Industries, Incorporated. Todos os direitos reservados.
JBL e HDI (High Denition Imaging) são marcas registradas da HARMAN International
Industries, Incorporated, registrada nos Estados Unidos e/ou em outros países. Teonex
é uma marca registrada da DuPont Tenjin Films.
As características, as especicações e o aspecto físico estão sujeitos a mudanças sem
aviso prévio.

Peça nº.
950-0589-001 Rev. 1

JBL 4309

QUICK START GUIDE

JBL 4309

6.5-inch (165 mm) 2-way Bookshelf Studio Monitor Loudspeaker

Package Contents

Specifications

2 x Loudspeakers
2 x Grilles (Pre-Installed)

4x Feet Pads

Receiver/Ampli

er (One Channel Shown)

Placement and Positioning

Basic Single-Wire Connection

Speaker Type 2-way Bookshelf Studio Monitor Loudspeaker

Low-frequency transducer 6.5" (165 mm) Pure Pulp, Low-distortion woofer Cast

Aluminum frame

High Frequency Transducer 1" (25mm) 2401H-2 annular ring, Teonex diaphragm

compresion driver

Maximum Recommended Ampli

er Power 150 watts RMS

Frequency Response (-6 dB) 42 Hz - 30 kHz

Sensitivity (2.83 V @ 1 m) 87 dB

Nominal Impedance 4 Ohm

Crossover Frequencies 1.6

kHz

Enclosure type Bass-reflex via Dual Flared Front-

ring Ports

Inputs: Dual Gold-plated Five-way Binding Posts

Dimensions (H x W x D) with grille 10-1/5" x 16-1/2" x9.0" (260 mm x 420 mm x 228 mm)

Weight with grille 53.37 lb (24.21 kg)

Finishes Walnut or Black Walnut Woodgrain Veneer

+ -

- +

>50 cm
(20 in)

Listening Position

40

°

-60

°

>50 cm

(20 in)

www.jblsynthesis.com

Manufacturer: Harman International Industries, Incorporated
Address: 8500 Balboa Blvd, Northridge, CA 91329, UNITED STATES
European Representative: Harman International Industries, Incorporated EMEA
Liaison Of

ce, Herikerbergweg 9, 1101 CN Amsterdam, The Netherlands Hannan

International Industries, Limited,
Ground Floor, Westside 2, London Road, Apsley, Hemel Hempstead, Hertfordshire,
HP3 9TD, United Kingdom

+ -

Двухполосная, полочная, студийная
акустическая система с динамиками 165мм

RU

www.jblsynthesis.com

Комплектация

2 колонки
2 защитные решетки
(предварительно
установленные)

2 x 4 прокладки

для ножек

Краткое

руководство, 1 шт.

Технические характеристики

Тип: Двухполосная, полочная, студийная акустическая

Низкочастотный динамик: 6,5-дюймовый (165-мм) низкочастотнный динамик с

Высокочастотная динамик: Компрессионный ВЧ динамик 1-дюймовый

Рекомендуемая мощность
усилителя:

Импеданс: 4 Ом

Чувствительнос

ть акустической

системы:
Частотная характеристика: 42 Гц — 30 КГц (-6 дБ)
Угол перекрытия, -6 дБ: 100 градусов по гор. x 80 градусов по вер., от 2 кГц до

Частота разделительного
фильтра:

Тип корпуса: Полочная акустическая система с V-образным каркасом

Защитная решетка: Поставляется в темно-синем цвете (с корпусом орехово

Габариты с решеткой: 420 мм (В) x 260 мм (Ш) x 228,6 мм (Г)

Элементы управления: управление УВЧ
Клеммы подключения: спаренные комплекты позолоченных винтовых входов с

Вес изделия (каждое): 24,2 фунта (10,98 кг)
Вес при отгрузке: 52,9 фунта (24,0 кг)
Единицы измерения при

отгрузке:
Гарантия: 5 лет
Рекомендованная высота стоек: 609 мм (24 дюйма)

система с динамиками 165мм

бумажным диффузором Pure Pulp

®

(25-мм)2410H-2 с диафрагмой Teonex
усовершенствованной геометрии HDI

с волноводом

TM

25–150 Вт ср.-кв.

87 дБ / 2,83 В / 1 м

17 кГц
1,6 кГц

прочности, с портом фазоинвертора на передней панели

цвета) и в черном цвете (с корпусом черного цвета)

(16,5 дюйма [В] x 10,25 дюйма [Ш] x 9,0 дюйма [Г])

закорачивающими скобами

пара

го

Рекомендации по установке

Основное однопроводное подключение

Панель разъемов

колонки

6-8 фута

> 50 см

(20 дюймов)

1,8-2,4 м

> 50 см

(20 дюймов)

Ресивер или

усилитель

°

40°–60

Точка прослушивания

Ресивер/усилитель (показан один канал)

Производитель: Harman International Industries, Incorporated
Адрес: 8500 Balboa Blvd, Northridge, CA 91329, UNITED STATES (США)
Представительство в РФ и импортёр: Harman International Industries,

Incorporated EMEA Liaison Ofce, Herikerbergweg 9, 1101 CN Amsterdam,

КРАТКОЕ РУКОВОДСТВО

The Netherlands Hannan International Industries, Limited,
Ground Floor, Westside 2, London Road, Apsley, Hemel Hempstead,
Hertfordshire, HP3 9TD, United Kingdom

Раздельное соединение

Left
Ch

.

+ -+ -

Right
Ch

.

Снять перемычки с зажимов

RU

Высокочастотное

подключение

Низкокочастотное

подключение

Высокочастотное

подключение

Низкокочастотное

подключение

Левая колонка

Левый
канал

Усилитель

Правый

канал

Правая колонка

Высокочастотное

подключение

Низкокочастотное

подключение

Примечание. Для получения более подробной информации о различных вариантах выполнения проводных соединений и
подключений колонок свяжитесь с местным дилером JBL.

Органы управления/регулировки

Примечание. Как и у большинства колонок, в системе 4309 имеются динамики, требующие несколько недель на «прогрев»
и на то, чтобы выйти на оптимальные характеристики. В этот период времени баланс между низкочастотным динамиком
и уровнем подстройки УВЧ может изменяться, поэтому рекомендуется соответствующим образом изменять настройки
регуляторов УВЧ.

© 2021 HARMAN International Industries, Incorporated. Все права защищены.
JBL и HDI являются товарными знаками HARMAN International Industries,
Incorporated, зарегистрированными в США и/или других странах. Teonex

является зарегистрированным товарным знаком DuPont Tenjin Films.
Функции, характеристики и внешний вид могут изменяться без
предварительного уведомления.

№ по каталогу

950-0589-001 Rev. 1

ENGLISH

IMPORTANT SAFETY INSTRUCTIONS

1. Read these instructions.

2. Keep these instructions.

3. Heed all warnings.

4. Follow all instructions.

5. Clean only with a dry cloth.

6. Do not block any ventilation openings. Install this apparatus in accordance with the
manufacturer’s instructions.

7. Do not install this apparatus near any heat sources such as radiators, heat registers,

stoves or other apparatus (including ampliers) that produce heat.

8. Use only attachments/accessories specied by the manufacturer.

9. Use only with the cart, stand, tripod, bracket or table specied by
the manufacturer or sold with the apparatus. When a cart is used,
use caution when moving the cart/apparatus combination to avoid
injury from tip-over.

10. Refer all servicing to qualied service personnel. Servicing is
required when the apparatus has been damaged in any way, such as when the
power-supply cord or plug is damaged, liquid has been spilled or objects have fallen
into the apparatus, or the apparatus has been exposed to rain or moisture, does not
operate normally or has been dropped.

Correct disposal of this product (Waste Electrical & Electronic Equipment)

This symbol means the product must not be discarded as household waste, and should
be delivered to an appropriate collection facility for recycling. Proper disposal and
recycling helps protect natural resources, human health and the environment. For more
information on disposal and recycling of this product, contact your local municipality,
disposal service, or the shop where you bought this product.

RoHS

This product is RoHS compliant.
This product is in compliance with Directive 2011/65/EU, and its amendments, on
the restriction of the use of certain hazardous substances in electrical and electronic
equipment.

REACH

REACH (Regulation No 1907/2006) addresses the production and use of chemical
substances and their potential impacts on human health and the environment. Article
33(1) of REACH Regulation requires suppliers to inform the recipients if an article
contains more than 0.1 % (per weight per article) of any substance(s) on the Substances
of Very High Concern (SVHC) Candidate List ('REACH candidate list'). This product
contains the substance "lead"(CAS-No. 7439-92-1) in a concentration of more than 0.1%
per weight.

At the time of release of this product, except for the lead substance, no other substances
of REACH candidate list are contained in a concentration of more than 0.1% per weight
in this product.

Note: On June 27, 2018, lead was added to the REACH candidate list. The inclusion of
lead in the REACH candidate list does not mean that lead-containing materials pose an
immediate risk or results in a restriction of permissibility of its use.

PORTUGUÊS (BRASIL)

IMPORTANTE: INSTRUÇÕES DE SEGURANÇA

1. Leia as instruções.

2. Guarde os manuais em um lugar seguro.

3. Observe todas as advertências.

4. Siga todas as instruções.

5. Limpe o equipamento apenas com pano seco.

6. Não bloqueie nenhuma abertura de ventilação. Instale o produto de acordo com as
instruções do fabricante

7. Nunca instale o produto próximo a fontes de calor como radiadores, aquecedores,

fornos ou outros equipamentos que produzam calor, incluindo amplicadores.

8. Use apenas equipamentos e acessórios aprovados pelo fabricante.

9. Use apenas carrinhos, suportes, tripés, estantes ou mesas
indicadas pelo fabricante ou vendidas junto com o produto. Se usar
um carrinho, tome cuidado ao movê-lo para que a caixa não caia e
cause lesões em pessoas ao redor.

10. Toda manutenção deve ser feita por uma assistência técnica

qualicada. Procure a assistência técnica se o equipamento sofrer qualquer tipo de

dano, tais como danos ao cabo de energia ou à tomada, derramamento de líquidos
ou queda de objetos em seu interior, exposição a chuva ou umidade, funcionamento
anormal ou quedas.

Modo de descartar o produto (procedimentos para resíduos eletroeletrônicos)

Este símbolo signica que o produto não pode ser descartado no lixo comum e deve ser

entregue a um centro de reciclagem capaz de processálo. O descarte e a reciclagem
ajudam a proteger os recursos naturais, a saúde humana e o meio ambiente. Para saber
mais sobre como descartar e reciclar o produto, procure as autoridades locais, o serviço
de coleta de lixo ou a loja onde o produto foi adquirido.

RoHS

Este produto atende às normas RoHS.
Este produto está de acordo com a Diretiva 2011/65/UE e as respectivas emendas, que

determinam restrições ao uso de determinadas substâncias perigosas em equipamentos
eletroeletrônicos.

REACH

O Regulamento REACH (nº. 1907/2006) dispõe sobre a produção e o uso de
substâncias químicas e seus possíveis impactos sobre a saúde humana e o meio
ambiente. O Artigo 33(1) do Regulamento REACH requer que os fornecedores informem
a presença de excipientes cujo teor for superior a 0,1 % (por peso por artigo) de
quaisquer substâncias constantes da Lista de Substâncias Candidatas que Suscitam
Elevada Preocupação (SVHC, “Substances of Very High Concern”) (“lista de candidatos
REACH”). Este produto contém a substância “chumbo” (nº CAS 7439-92-1) em
concentração superior a 0,1% por peso.

No momento em que foi liberado, este produto não continha, além do chumbo, nenhuma
outra substância constante da lista de candidatos REACH em concentração superior a
0,1% por peso.

Observação: O chumbo foi adicionado à lista de candidatos do Regulamento REACH
em 27 de junho de 2018. A inclusão do chumbo na lista de candidatos REACH não

signica que os materiais que contêm chumbo ofereçam risco imediato nem implica em

restrição das utilizações permitidas dos referidos materiais.

РУССКИЙ

IMPORTANT SAFETY INSTRUCTIONS

1. Ознакомьтесь с этими инструкциями.

2. Сохраните эти инструкции.

3. Обращайте внимание на все предупреждения.

4. Соблюдайте все инструкции.

5. Протирайте только сухой тканью.

6. Не закрывайте вентиляционные отверстия. Устанавливайте аппаратуру в соответствии

с инструкциями производителя.

7. Не устанавливайте аппаратуру поблизости от источников высокой температуры, таких

как нагреватели, отопительные приборы, печи и другое оборудование (в том числе
усилители), создающее тепло.

8. Используйте только комплектующие/аксессуары, указанные производителем.

9. Используйте исключительно тележку, стойку, треногу, кронштейн

или стол, указанные производителем или входящие в комплект
продажи аппаратуры. При использовании тележки проявляйте
осторожность при перемещении аппаратуры на тележке, чтобы
избежать травм в результате ее перекидывания.

10. Привлекайте для технического обслуживания исключительно

квалифицированных специалистов. Обслуживание требуется в случае любого
повреждения прибора, например повреждения шнура или вилки питания,
проникновения жидкости или падения предметов внутрь прибора, попадания дождя
или влаги на прибор, неправильной работы или падения прибора.

Правильная утилизация продукта (Утилизация электрического и электронного
оборудования)

Этот значок означает, что продукт нельзя выбрасывать с обычными бытовыми отходами;
его следует доставить в соответствующий пункт сбора отходов для переработки.
Правильная утилизация и переработка мусора помогают сохранить природные ресурсы,
защитить здоровье людей и окружающую среду. Чтобы получить дополнительную
информацию по утилизации и переработке продукта, обратитесь в местную
администрацию, службу сбора отходов или в магазин, где вы приобрели этот продукт.

RoHS

Продукт соответствует директиве RoHS.

Данный продукт соответствует директиве EMC 2011/65/EC и ее поправкам по ограничению
использования определенных вредных веществ в электрическом и электронном
оборудовании, а также ТР ЕАЭС 037/2016 Техническому регламенту Евразийского
экономического союза «Об ограничении применения опасных веществ в изделиях
электротехники и радиоэлектроники».

REACH

REACH (регламент № 1907/2006) и ТР ЕАЭС 037/2016 Технический регламент
Евразийского экономического союза «Об ограничении применения опасных веществ в
изделиях электротехники и радиоэлектроники» регулирует производство и применение
химических веществ и их потенциальное воздействие на здоровье человека и окружающую
среду. Статья 33(1) регламента REACH требует от поставщиков уведомлять получателей
в случае, если артикул содержит более 0,1 % (от веса артикула) какого-либо вещества
или веществ, входящих в «Перечень потенциально опасных веществ» (SVHC) («Перечень
веществ-кандидатов REACH»). Настоящий продукт содержит вещество «свинец» (CAS №
7439-92-1) в концентрации более 0,1 % весовой доли.

На момент выпуска продукта, кроме вещества «свинец», в нем не содержалось других
веществ из списка веществ-кандидатов REACH в концентрации, превышающей 0,1 %
весовой доли.

Примечание. 27 июня 2018 г. свинец был добавлен в список веществ-кандидатов REACH.
Включение свинца в список веществ-кандидатов REACH не означает, что материалы,
содержащие свинец, представляют непосредственную опасность, а также не влечет за
собой ограничений на применение свинца.

Торговая марка: JBL

Назначение товара: Пассивная акустическая система

Изготовитель: Харман Интернешнл Индастриз Инкорпорейтед, США, 06901 Коннектикут, г.Стэмфорд, Атлантик Стрит 400, офис

1500

Страна происхождения: Китай

Импортер в Россию: OOO «ХАРМАН РУС СиАйЭс», Россия, 127018, г.Москва, ул. Двинцев, д.12, к 1

Гарантийный период: 1 год

Информация о сервисных центрах: www.harman.com/ru тел. [phone]

Срок службы: 5 года

Товар сертифицирован

Дата производства: Дата изготовления устройства определяется по двум буквенным обозначениям из второй группы символов

серийного номера изделия, следующих после разделительного знака «-». Кодировка соответствует порядку букв
латинского алфавита, начиная с января 2010 года: 000000-MY0000000, где «M» - месяц производства
(А - январь, B - февраль, C - март и т.д.) и «Y» - год производства (A - 2010, B - 2011, C - 2012 и т.д.).

Используйте устройство только по прямому назначению в соответствии с предоставленной инструкцией. Не пытайтесь самостоятельно вскрывать корпус товара
и осуществлять ремонт. В случае обнаружения недостатков или дефектов, обращайтесь за гарантийным обслуживанием в соответствии с информацией из
гарантийного талона. Особые условия хранения, реализации и (или) транспортировки не предусмотрены. Избегайте воздействия экстремальных температур,
долговременного воздействия влаги, сильных магнитных полей. Устройство предназначено для работы в жилых зонах. Срок годности не ограничен при
соблюдении условий хранения. Пожалуйста, не утилизируйте устройства с литий-ионными аккумуляторами вместе с бытовыми отходами.

产品中有害物质的名称及含量

有害物质或元素

部件名称 目标部件

框体 外壳，面板，背板等 O O O O O O

零部件 喇叭，电容，连接器 X O O O O O
附件 连接线，说明书，包装等 O O O O O O
本表格依据 SJ/T 11364 的规定编制

O：表示该有害物质在该部件所有均质材料中的含量均在 GB/T 26572 规定的限量要求以下。

X：表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。

铅

(Pb)

汞

(Hg)

镉

(Cd)

六价铬

(Cr(VI))

多溴联茉

(PBB)

多溴二苯醚

(PBDE)

在中华人民共和国境内销售的电子电气产品上将印有“环保使用期” (EPuP) 符号。
圆圈中的数字代表产品的正常环保使用年限。
