Technical Manual
JBL CBT 100LA/WH/-1
SPECIFICATIONS
ACOUSTIC & ELECTRICAL SPECIFICATIONS:
• Nominal Impediance: 8 Ohms (in Thru mode)
• Power Capacity: 325W (1300W peak), 2 hrs (8 ohm setting): 200W (800W peak),100 hrs
• Frequency Range: 80 Hz - 20 kHz (–10 dB)
• Maximum SPL: Narrow:(speech mode): 121 dB cont ave (127 peak)
(music mode): 118 dB cont ave (124 peak)
Board: (speech mode): 118 dB cont ave (124 peak)
(music mode): 115 dB cont ave (121 peak)
• Sensitivity: (2.83V @ 1 meter) Narrow: (speech mode): 96 db (2 kHz -14 kHz)
(music mode): 93 dB (300 Hz - 18 kHz)
Board: (speech mode): 93 dB (2 kHz -14 kHz)
(music mode): 90 dB (300 Hz - 18 kHz)
SYSTEM COMPONENTS:
)elaS rof toN( erusolcnE:tenibaC
PACKAGE
Warranty 59660
Specification Sheet 444195-001 5011376 (-1 Series)
Carton 442876-001 5011374 (-1 Series)
Owners Manual 442818-001 5011372 (-1 Series)
Filler, Middle (2) 444185-001
SYSTEM COMPONENTS:
• Components / Driver: Sixteen 50 mm (2 in) Full-Range
• DC Resistance: 10.0 ohms
• Crossover Network: 442869-001 (Main PCB)
AURAL SWEEP TEST SPECIFICATIONS:
A. System Aural Sweep Test: 5.0V Input, 20 Hz to 1000 Hz
Sweep duration: 10 seconds
PHYSICAL SPECIFICATIONS:
• Enclosure Dimensions: 1000 x 98.5 x 153 mm D (39.4 x 3.8 x 6.0 in.D.)
• Net Weight: 15.8 lb (7.2 kg)
WARRANTY INFORMATION:
• Refer to Warranty Statement packed with each product.
70V/100V Transformer Taps: 100W, 50W, 30W, (15W at 70V only), and 8thru, via switch
Accessories Kit 445761-001 (BLK) 445761-002 (WHT)
Filler, Top (2) 442862-001
Filler, Bottom (2) 444186-001
Label (-1 Series) 5011375 5011377 (WH)
Pearl Bag 444198-001
Bracket (-1Series) Swivel / Wall 445765-001 445765-002 (WH)
Accessories Box / Kit Includes:
Speaker Bracket (for both
versions)
442811-001 442811-002 (WH)
Fixed Wall Bracket 442812-001 442812-002 (WH)
Bolts (6) 442814-001 442814-002 (WH) M6-16MM
Washers, SS Lock (6) 444191-001 444191-002 (WH)
Washers, Flat SS (6) 444190-001 444190-002 (WH)
Switch Cover (3) 444192-001 444192-002 (WH)
Bolts (2) 444478-001 444478-002 (WH) M6-34MM
Nuts (2) 444479-001 444479-002 (WH) M6
07-14
)HW( 200-668244 ,100-668244:ellirG
REV E
JBL CBT 100LA/WH/-1
SCHEMATIC (442869-001)
JBL CBT 100/LA/WH/-1
JBL CBT 100LA/WH/-1
Individual Parts for the above crossover are not available. A complete replacement assembly should be ordered.
0.05mH
.10mH
.33mH
0.47mH
0.82mH
1.50mH
1.0uF/100V
1.5uF 100V
2.0uF/100V
3.0uF 100V
2.5uF 100V
2.0uF 100V
1.5uF 100V
65uF 150V 6%
4.7 Ohm 10W
10.0uF 100V
442872-001
0.22mH
RED
BLK
JBL CBT 100LA/WH/-1

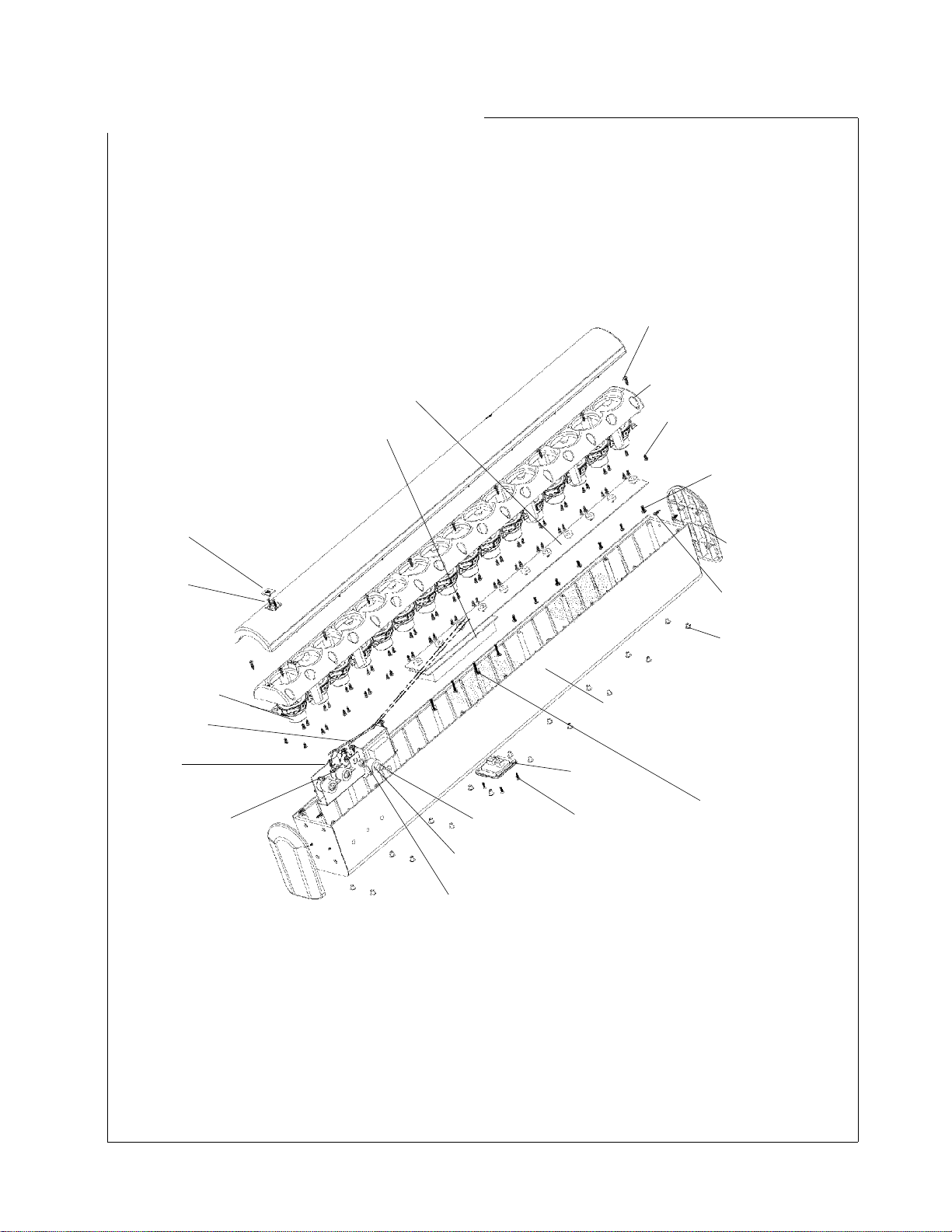

COMPONENT EXPLODED VIEW
JBL CBT 100LA/WH/-1
Grille Assembly 442866-001 442866-002 (WH)
Screw (18) 442805-001 PAN,PH,SELF-TAP, 8MM,T4 (baffle to cabinet)
Baffle (Not for Sale)
Screw (64) 442855-001 PAN,PH,T3.5,10MM (Hold Drivers to baffle)
Main PCB 442869-001
Sub Board 442870-001
Screw (8) 442808-001 FLT,PH,T3,10MM (PCB to drivers)
End Cap (2) 442859-001 442859-002 (WH)
Screw (8) 442810-001 PAN,PH,T4,12MM
Enclosure Assembly CBT100LA/WH (Not Available for Sale)
Insert Plug (10) 444193-001 444193-002 (WH) Silicone
Input Cup 442807-001 442807-002 (WH)
Screw (6) 442798-001 442798-002 (WH) FLT,PH,T3,12MM
Screw (2) 442798-001 442798-002 FLT,PH,T3,12MM
Gasket, Foam Seal (3) 442837-001
Switch Knob (2) 444194-001 444194-002 (WH)
Rubber Grommet (3) 442836-001 (Switch Plate)
JBL Logo 442799-001 442799-002 (WH)
Screw (6) 442834-001 PAN,PH,M4,12MM
Driver (16) 442845-001
Washer, Star (6) 442858-001 5MM I.D.
Screw (4) 442853-001 PAN,PH,M4,24MM (Sub-board)
Transformer 442872-001
