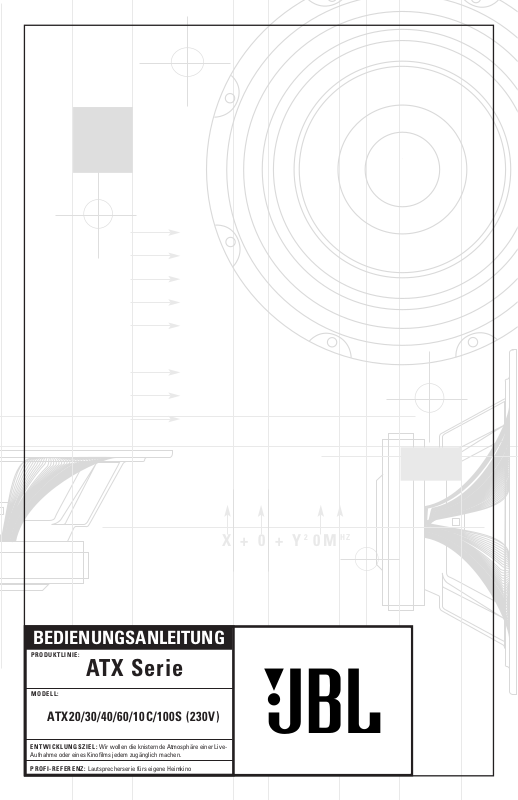

BEDIENUNGSANLEITUNG
PRODUKTLINIE:
ATX20/30/40/60/10C/100S (230V)
ATX Serie
ENTWICKLUNGSZIEL: Wir wollen die knisternde Atmosphäre einer Live-
Aufnahme oder eines Kinofilms jedem zugänglich machen.
PROFI-REFERENZ: Lautsprecherserie fürs eigene Heimkino
MODELL:
2
Seit über 50 Jahren befasst
sich JBL mit allen Aspekten von
Musik und Film, sei es nun
Aufnahme oder Wiedergabe,
vom Live-Konzert bis hin zu
Aufnahmen, die Sie Zuhause
spielen, im Auto oder bei der
Arbeit.
Wir sind fest davon überzeugt,
dass Ihnen Ihr neues JBLSystem bis ins Detail genau
jenen Spaß bereitet, den Sie
von ihm erwarten – und dass
Sie bei einer geplanten
Neuanschaffung von Audiogeräten für Zuhause, fürs Auto
oder fürs Büro JBL wieder
in die engere Wahl ziehen
werden.
JBL Consumer Products
VIELEN DANK, dass Sie sich für JBL entschieden haben
BITTE ZUERST LESEN! Wichtige Sicherheitsmassnahmen!
1. Geräte auspacken. Überprüfen Sie sorgfältig,
ob die Geräte nicht vielleicht beim Transport
beschädigt wurden. Sollten Sie einen Transportschaden bemerken, melden Sie diesen bitte
umgehend bei Ihren Händler und/oder beim
Spediteur.
2. Anschlüsse. Wann immer Sie an
Verbindungskabel oder Netzleitungen etc.
etwas ändern möchten, sollten Sie unbedingt
vorher alle Geräte vollständig ausschalten
(nicht nur auf Stand-by). Dadurch stellen Sie
sicher, dass Ihre Anlage nicht durch eventuelle
starke Impulse geschädigt wird und dass Sie
keinen Stromschlag erhalten. Stecken Sie also
alle Verbindungskabel zu anderen Geräten aus,
bevor Sie ein bestimmtes Gerät neu aufstellen.
Nehmen Sie zuvor auch bei allen anderen
beteiligten Geräten die Netzstecker aus der
Steckdose.
3. Lesen Sie die Anleitung. Sie sollten
unbedingt alle Hinweise zur Sicherheit und zum
Betrieb lesen, bevor Sie das Geräte einschalten.
4. Bewahren Sie die Anleitung auf. Bewahren
Sie die Hinweise zur Sicherheit und zum Betrieb
auf, damit Sie später darauf zurückgreifen
können.
5. Warnhinweise. Bitte befolgen Sie alle
Warnhinweise auf den Geräten und in der
Bedienungsanleitung.
6. Folgen Sie den Anweisungen. Bitte befolgen
Sie die Anweisungen zum Gebrauch und zum
Betrieb des Geräts.
7. Feuchtigkeit und Wasser. Betreiben Sie das
Gerät niemals in der Nähe von Wasser – also
z.B. nicht in der Nähe einer Badewanne, einer
Waschschüssel, einer Küchenspüle oder eines
Waschzubers, auch nicht am Swimmingpool
oder an ähnlichen Orten.
8. Zubehör. Um das richtige Funktionieren des
Geräts sicherzustellen und um Sicherheitsrisiken zu vermeiden, sollten Sie das Gerät
stets auf einen festen und ebenen Untergrund
stellen. Sollten Sie das Gerät in ein Regal
stellen, vergewissern Sie sich, dass das Regal
und dessen Halterung das Gewicht des Geräts
auch dauerhaft aushalten. Stellen Sie das Gerät
nie auf ein wackeliges, fahrbares Untergestell,
oder auf instabile Ständer, Dreibeine,
Wandkonsolen oder Tischchen. Es könnte
herunterfallen und ein Kind oder auch einen
Erwachsenen schwer verletzen. Auch das
Gerät selbst könnte schweren Schaden
nehmen. Verwenden Sie das Gerät nur
zusammen mit einem fahrbaren Untergestell,
einem Fuß, einem Dreibein, einer Wandkonsole
oder einem Tisch, wenn der Hersteller diese
empfiehlt oder wenn Sie mit dem Gerät gekauft
wurden. Jegliche Montage des Geräts sollte
nach Anweisung des Herstellers vorgenommen
werden. Auch sollte man nur Montagezubehör
verwenden, das der Hersteller empfiehlt.
9. Wand- oder Deckenmontage. Das Gerät
sollte nur so an einer Wand oder Decke
befestigt werden, wie es der Hersteller
empfiehlt.
10. Reinigen. Ziehen Sie vor dem Reinigen den
Netzstecker aus der Steckdose. Verwenden Sie
keine flüssigen Reinigungsmittel oder Sprays,
sondern stattdessen ein angefeuchtetes
weiches Tuch.
11. Zubehör. Verwenden Sie nur Zubehör, das
der Hersteller des Geräts empfiehlt, da es sonst
zu Beschädigungen kommen könnte.
12. Ersatzteile. Werden bei einer Reparatur
Ersatzteile benötigt, sollten Sie auf Originalteile
des Herstellers bestehen oder wenigsten
solche verlangen, die den gleichen technischen
Spezifikationen wie das Original entsprechen.
Der Einbau falscher Teile kann zu Brand,
Stromschlag oder sonstigen Schäden führen.
13. Sicherheitstest. Bitten Sie den
Servicetechniker, nach jeder Wartung oder
Reparatur einen Sicherheitstest durchzuführen.
Auf diese Weise lässt sich feststellen, ob das
Gerät wieder richtig arbeitet.
14. Untersetzfüße/Spikes. Wenn Sie das Gerät
neu aufstellen oder an einen anderen Platz
bringen möchten, sollten Sie es besser
anheben, anstatt es über den Boden oder die
Unterlagefläche zu ziehen. Dadurch vermeiden
Sie, dass der Boden oder die Stellfläche
beschädigt wird. Achtung: Geräte und/oder
Gerätefüße aus Gummi oder Kunststoff können
in seltenen Fällen chemische Reaktionen
hervorrufen und behandelte oder unbehandelte
Holzoberzflächen verfärben, wenn keine
Schutzfolie untergelegt wurde.
15. Garantie. In folgenden Fällen kann es zu
einem Verlust der Garantieansprüche kommen:
a) Wenn die Seriennummer des Herstellers
entfernt oder gefälscht wurde,
b) Wenn Reparaturen und/oder Modifikationen
und/oder andere Veränderungen/Tunings
durch nicht-autorisierte Personen
vorgenommen wurden oder
Zubehör/Ergänzungen angebracht wurden,
die nicht vom Hersteller/Importeur
zugelassen sind.
16. Garantie. Die folgenden Fälle sind nicht
durch die Herstellergarantie abgedeckt:
a) Schäden, die durch unsachgemäßen
Gebrauch ungeachtet klarer Anweisungen in
der Bedienungsanleitung verursacht wurden
b) Schäden an mechanischen Teilen (wie z.B. bei
Aufnahme/Wiedergabeköpfen, bei
Antriebsteilen aus Gummi oder Kunststoff,
durchgebrannte Sicherungen), sowie
Schäden als Folge normalen Gebrauchs und
Verschleißes
c) Schäden durch Geschehnisse oder Einflüsse
von außen
d) Schäden, die der Benutzer verursacht, indem
er das Gerät falsch bedient
e) Schäden durch Überspannung im Stromnetz
oder durch Blitzschlag
f. Schäden, verursacht durch Feuer, Wasser
oder Rauch
g) Schäden, die dem Käufer vor dem Kauf
bekannt waren
h) Schäden, die bei professioneller Verwendung
von Home-Entertainment-Geräten zustande
kamen (z.B. beim Einsatz im Supermarkt, im
Restaurant, bei öffentlichen Veranstaltungen
oder beim Einsatz in Endlosschleifen für
Ansagen etc.)
17. Technische Daten. Alle technischen Daten
und Ausstattungsmerkmale können ohne
vorherige Ankündigung geändert werden.
Passive Produkte
18. Verstärkerleistung. Verstärker, mit denen
man Lautsprecher betreibt, müssen über eine
angemessene Ausgangsleistung verfügen. Zu
geringe Ausgangsleistung kann dazu führen,
dass der Verstärker „clippt", d.h. Verzerrungen
erzeugt, die einen Lautsprecher beschädigen
können. Derartige Schäden fallen nicht unter
die Garantieklausel.
Aktive Produkte (mit Verstärker).
19. Be- und Entlüftung. Schlitze und Öffnungen
im Gehäuse dienen der Entlüftung. Sie sorgen
dafür, dass das Gerät zuverlässig arbeitet und
sich nicht übermäßig erhitzt. Man darf diese
Öffnungen also nicht zustellen oder abdecken.
Stellen Sie das Gerät daher nie auf ein Bett, ein
Sofa, eine Wolldecke oder ähnliches – Sie
würden die unteren Lüftungsschlitze dadurch
ACHTUNG
STROMSCHLAGGEFAHR
NICHT ÖFFNEN
VORSICHT: UM DIE STROMSCHLAGGEFAHR ZU VERRINGERN, DAS GEHÄUSE (ODER DIE RÜCKWAND) NICHT
ENTFERNEN. IM INNEREN BEFINDEN SICH KEINE TEILE, DIE VOM BENUTZER REPARIERT WERDEN KÖNNEN,
REPARATUREN SIND VON QUALIFIZIERTEN WARTUNGSTECHNIKERN AUSZUFÜHREN.
Das gleichseitige Dreieck mit Blitz- und
Pfeilsymbol dient zur Warnung des Benutzers vor nicht isolierter “gefährlicher
Spannung” innerhalb des Gehäuses, die
stark genug sein kann, um Personen durch
Stromschlag zu gefährden.
ACHTUNG: BRAND- ODER STROMSCHLAGGEFAHR VERMEIDEN. DIESES GERÄT DARF REGEN ODER FEUCHTIGKEIT
NICHT AUSGESETZT WERDEN.
Das gleichseitige Dreieck mit Ausrufezeichen soll den Benutzer auf wichtige
Betriebs- und Wartungsanweisungen
(Reparatur) in der mitgelieferten
Produktliteratur aufmerksam machen.
3
blockieren. Bauen Sie dieses Gerät nur dann in
vorhandenes Mobiliar (wie z.B. eine
Bücherwand oder ein Rack) ein, wenn für
ausreichende Entlüftung gesorgt ist oder wenn
auf andere Weise die Empfehlungen des
Herstellers beachtet wurden.
Achten Sie darauf, dass ein geeigneter Abstand
(mindestens 10 cm) sowohl oberhalb als auch
unterhalb des Geräts zur Entlüftung freigehalten
wird. Möchten Sie einen Verstärker in einen
Schrank oder ein anderes geschlossenes
Möbelstück einbauen, müssen Sie unbedingt
darauf achten, dass im Inneren für
ausreichende Luftzirkulation gesorgt ist. Heiße
Luft muss also abfließen können und kühle Luft
muss einströmen können.
Verstellen Sie nicht die Lüftungsschlitze oben
am Gerät und legen Sie keine Gegenstände
dorthin. Denken Sie immer daran:
Leistungsverstärker erzeugen Wärme.
Kühlrippen und Entlüftungsschlitze sind Teile
des Gehäuses und speziell dafür entwickelt,
Wärme abzuleiten. Wenn Sie also andere
elektronische Geräte zu nahe bei solchen
hitzeableitenden Systemen aufstellen, können
möglicherweise Langzeitschäden sowohl beim
Verstärker als auch bei den darauf platzierten
Geräten entstehen.
Legen Sie keine CDs, Plattenhüllen,
Bedienungsanleitungen, Zeitschriften etc. oben
auf den Verstärker oder neben ihn. Wenn Sie
Geräte aufeinandergestapelt haben, sollte der
Verstärker oben stehen. Legen Sie auch hier
keinerlei Gegenstände zwischen die Geräte.
Das würde die Luftzirkulation blockieren, was
die Wiedergabequalität negativ beeinflusst und
im schlimmsten Fall einen Brand auslösen kann.
20. Stromversorgung. Dieses Produkt wurde für
den Betrieb mit 230 Volt Wechselstrom
konzipiert (wird durch eine entsprechende
Beschriftung an der Geräterückseite angezeigt).
Sollten Sie sich nicht sicher sein, welche
Spannung in Ihrer Wohnung zur Verfügung
steht, wenden Sie sich bitte an Ihren
Fachhändler.
21. Mit Netzkabeln vorsichtig umgehen.
Verlegen Sie Netzkabel stets so, dass niemand
auf sie steigt und dass sie nicht durch
irgendwelche Gegenstände, die auf ihnen
stehen oder sich neben ihnen befinden in
Mitleidenschaft gezogen werden. Achten Sie
besonders auf Stecker, Mehrfachsteckdosen
und auf die Stelle, an der das Netzkabel aus
dem Gerät kommt. Verwenden Sie, um
Sicherheitsrisiken zu vermeiden, nur das
mitgelieferte Netzkabel. Sollten Sie ein anderes
Netzkabel verwenden, müssen Sie darauf
achten, dass es den gleichen
Leitungsquerschnitt besitzt. Wir raten davon ab,
für dieses Produkt Verlängerungskabel zu
verwenden. Wie bei anderen elektrischen
Geräten gilt auch hier: Verlegen Sie Netzkabel
niemals unter Läufern oder Teppichen und
stellen Sie keine schweren Gegenstände
darauf. Defekte Netzkabel sollten Sie sofort
durch einen qualifizierten Servicetechniker
ersetzen lassen, und zwar mit einem Kabel, das
den Anforderungen des Herstellers entspricht.
Wenn Sie ein Netzkabel aus einer Steckdose
nehmen möchten, ziehen Sie immer am Stecker
und niemals am Kabel.
22. Urlaubszeit. Falls Sie das Gerät über einen
längeren Zeitraum nicht benutzen, sollten Sie
den Netzstecker aus der Steckdose ziehen.
23. Gewitter. Sie schützen Ihre Geräte am
besten, wenn Sie deren Netzstecker während
eines Gewitters aus der Steckdose ziehen. Das
gilt auch, wenn Sie die Geräte längere Zeit
unbeaufsichtigt lassen oder nicht benutzen.
Stecken Sie außerdem den Antennen- oder
Kabelanschluss aus. Damit schützen Sie Ihre
Geräte während eines Gewitters oder bei
Überspannung im Netz.
24. Steckdosen nicht überlasten.
Wandsteckdosen, Verlängerungskabel oder
Mehrfachsteckdosen dürfen keinesfalls
überlastet werden, da sonst Brand- oder
Stromschlaggefahr besteht.
25. Schäden, die Sie unbedingt reparieren
lassen müssen: Ziehen Sie bei folgende
Schäden sofort den Netzstecker aus der
Steckdose und überlassen Sie das Gerät
qualifizierten Servicetechnikern zur Reparatur:
a) Wenn das Netzkabel oder der Netzstecker
einen Schaden aufweisen
b) Wenn Gegenstände auf das Gerät gefallen
sind oder Flüssigkeit eingedrungen ist
c) Wenn das Gerät Regen oder Wasser
ausgesetzt war
d) Wenn das Gerät nicht richtig arbeitet, obwohl
Sie die Bedienungsanleitung beachtet haben.
Stellen Sie ausschließlich jene Regler ein, auf
welche die Bedienungsanleitung verweist.
Sollten Sie sonstige Regler falsch einstellen,
kann dadurch Schaden entstehen. Häufig
muss dann ein qualifizierter Servicetechniker
sehr viel Zeit aufwenden, um das Gerät
wieder zum Funktionieren zu bringen.
e) Wenn das Gerät heruntergefallen ist oder
sonst wie beschädigt wurde
f) Oder wenn sich die Wiedergabequalität des
Gerät deutlich hörbar verschlechtert hat.
Auch das deutet auf einen Reparaturfall hin.
26. Reparatur. Versuchen Sie nicht, dieses Gerät
selbst zu reparieren. Das Öffnen des Geräts
oder das Entfernen von Abdeckungen könnte
Sie der Berührung mit hohen Spannungen
aussetzen oder zu anderen Unfällen führen.
Ziehen Sie den Netzstecker aus der Steckdose
und überlassen Sie alle Reparaturen
ausgebildeten Servicetechnikern.
27. Niemals Gegenstände oder Flüssigkeit in
das Gerät gelangen lassen. Stecken Sie
niemals irgendwelche Gegenstände in die
Lüftungsschlitze des Geräts. Diese könnten mit
Stellen in Berührung kommen, an denen
gefährliche Spannung anliegt, oder einen
Kurzschluss verursachen. Das wiederum
könnte einen Brand auslösen oder Stromschlaggefahr hervorrufen. Vergießen Sie
niemals irgendwelche Flüssigkeiten über dem
Gerät. Das Gerät darf niemals Tropf- oder
Spritzwasser ausgesetzt werden. Stellen Sie
auch keine mit Flüssigkeit gefüllten Gefäße, wie
z.B. Vasen auf das Gerät.
28. Erwärmung. Stellen Sie das Gerät nicht in
unmittelbarer Nähe von irgendwelchen
Wärmequellen auf. Also nicht bei Heizstrahlern,
Heizkörpern, Öfen oder anderen
wärmeerzeugenden Geräten. Darunter fallen
übrigens auch Verstärker. Vermeiden Sie es, die
Geräte an extrem heißen oder kalten Plätzen
aufzustellen. Orte mit direkter
Sonneneinstrahlung sind ebenso ungeeignet
wie solche in der Nähe einer Heizung. Wenn Sie
einem Gerät seinen endgültigen Platz zuweisen,
sollten Sie auf ungehinderte Luftzirkulation nach
allen Seiten sowie nach unten und oben achten.
Konformitätserklärung
Wir, Harman Consumer International
2, route de Tours
72500 Château-du-Loir
Frankreich
erklären in eigener Verantwortung, dass das
Produkt der vorliegenden Dokumentation
folgenden Standards entspricht:
EN 60065:1998
EN 55013/A14:1999
EN 55020/A14:1999
EN 61000-3-2/A14:2000
EN 61000-3-3/1.1995
EN 50081-1:1992
EN 50082-1:1992
Luc Emmanuel Godard
JBL,
Harman Consumer International
France, 03/02
4
1,52 – 1,83m
(5 – 6 ft.)
0 – 0,61m (0 – 2 ft.)
Subwoofer
Surround-Lautsprecher
Front-Lautsprecher Center-Lautsprecher
LAUTSPRECHERAUFSTELLUNG
Aufstellung
ATX Lautsprecher sind weitgehend unabhängig von ihrer
Position im Hörraum. Kleine
Boxen klingen jedoch auf stabilen Ständern am besten, und
auch Standboxen sollten
möglichst einen Abstand von
mehr als 50 cm zu großen
Möbelstücken und Wänden
haben. Die Positionierung
direkt an Wänden oder gar in
den Zimmerecken kräftigt zwar
die Bässe, verringert andererseits aber die Klarheit und
Präzision. Um einen optimalen
Stereoklang zu erzielen, sollte
Ihre Hörposition einen
Lautsprecherabstand von mindestens 2,50 m haben, der
Abstand zwischen den
Lautsprechern sollte ebenfalls
2,50 m betragen. Da die
Räumlichkeiten in der Regel
sehr unterschiedlich sind und
es somit nicht immer einfach
ist, die Lautsprecher optimal zu
platzieren, sollten Sie durch die
individuelle Platzierung der
Lautsprecher den für Ihr
Hörempfinden besten
Raumklang herausfinden.
AnschIüsse
Jede Box ist über ein zweiadriges Kabel mit dem Verstärker
oder dem Receiver zu verbinden. Die rot Anschlussklemme
(+) der linken Box ist mit der
roten Lautsprecher-Klemme
des linken VerstärkerAusgangs zu verbinden. Der
schwarze Klemmanschluss (–)
des linken Lautsprechers wird
mit der schwarzen Klemme des
linken Verstärker-Ausgangs
verbunden. Dementsprechend
ist dann die rechte Box mit den
rechten Lautsprecher Klemmen
des Verstärkers zu verkabeln.
Geeignetes Kabel sollte einen
Querschnitt von 1mm2aufweisen. Bei Kabellängen von deutlich über fünf Metern sind
dickere Kabel vorzuziehen (1,5
bis 2,5 mm2). lhr ATX Fachhändler wird sie gerne beraten.
5
SUBWOOFER PLATZIEREN
Subwoofer
Beginnen Sie die Suche nach
dem optimalen Aufstellort
damit, dass Sie den Subwoofer
so nahe wie nur möglich neben
einem der Front-Lautsprecher
platzieren. Erhalten Sie beim
Hörtest zu viel Bass oder klingt
der Bass verzerrt, reduzieren
Sie bitte die SubwooferLautstärke mit Hilfe des
VOLUME-Reglers. Beschränkt
sich die Bassüberhöhung auf
bestimmte Frequenzen, sollten
Sie die Anordnung in Ihrem
Wohnraum modifizieren. Dazu
stehen Ihnen folgende
Möglichkeiten zur Verfügung:
• Stellen Sie den Subwoofer
weiter entfernt von den
Wänden auf.
• Ändern Sie Ihre Hörposition.
• Ändern Sie sowohl Ihre
Hörposition als auch die
Platzierung Ihres Subwoofers.
Vorsicht bei niedriger
Verstärkerleistung
Kurzzeitig vertragen Lautsprecher problemlos hohe Verstärkerleistungen, auch wenn
diese weit über der Nennbelastbarkeit der Boxen liegen.
Werden Verstärker überlastet,
so beginnen sie hörbar zu verzerren ("clipping"). Dabei werden den Lautsprechern zerstörerische Gleichströme und
Hoch-Frequenzschwingungen
zugeführt. Vor allem kleine, leistungsschwache Verstärker
oder Receiver werden schnell
übersteuert und gefährden
dann selbst hochbelastbare
Boxen. Zur lauten
Musikwiedergabe sollten daher
nur entsprechend wattstarke
Verstärker eingesetzt werden.
In jedem Fall aber darf der
Lautstärke-Regler nur so weit
aufgedreht werden, dass noch
keine Verzerrungen hörbar
sind.
Pflege und Service
Zur Reinigung lhrer Lautsprecher genügt ein sauberes
Tuch, das nötigenfaIls leicht
angefeuchtet wird.
Möbelpolitur Wachs oder Reingungsmittel sollten nicht angewendet werden. Die Stoffbespannung ist vorsichtig mit
einem Staubsauger zu säubern
(auf kleinster Saugstufe),
Flecken sind gegebenenfalls
mit einem Schaumreiniger zu
entfernen. Sollten Ihre Lautsprecher jemals eine Reparatur
benötigen, so bringen Sie sie
am besten zu lhrem JBLFachhändler, wo Sie sie auch
gekauft haben. SolIte dies aus
irgendwelchen Gründen nicht
möglich sein, so wenden Sie
sich bitte schriftlich oder teletonisch an die JBL Serviceabteilung der Firma harman
deutschland GmbH & Co. KG,
Hunderstrasse 1, 74080 Heilbronn, Tel. 07131/480-0.
Dort wird man lhnen gerne
weiterhelfen.
6
SUBWOOFER IN BETRIEB NEHMEN
Bei LFE-Anschluss
Wenn sie den LFE-Eingang verwenden, ist die Einstellung der
Übernahmefrequenz deaktiviert.
Diese Funktion übernimmt dann
Ihr Surround-Prozessor.
Stellen Sie bei Anschluss über
LFE-Eingang den Pegelregler für
die Lautstärke (Volume) auf
„Max" (ganz nach rechts) und
kalibrieren Sie die Lautstärke
des Subwoofers zusammen mit
den anderen Lautsprechern.
Befolgen Sie dabei die EinstellAnweisungen in der Bedienungsanleitung Ihres SurroundReceivers/Verstärkers.
Andere Anschlussarten
Stellen Sie bei allen sonstigen
Anschlussarten den Pegelregler
für die Lautstärke des
Subwoofers auf Position „9 Uhr"
und den Regler für die Übernahmefrequenz auf „12 Uhr". Um
eine Feinabstimmung von
Lautstärke und Übernahmefrequenz vorzunehmen, hören Sie
sich am besten Musik an, die
Sie gut kennen. Nehmen Sie
Stücke mit ausgeprägtem Bass
und stellen Sie die Lautstärke so
ein, wie Sie meist hören. Die
Basswiedergabe sollte nicht im
Raum dominieren, sondern sich
statt dessen harmonisch in das
musikalische Gesamtgeschehen
einfügen. Viele Leute neigen
dazu, die Lautstärke des
Subwoofers und die Übernahmefrequenz viel zu hoch einzustellen. Sie meinen, ein
Subwoofer solle möglichst viel
Bassgewitter erzeugen und den
Raum erschüttern, damit man
den Bass auch richtig spürt.
Das ist aber nicht ganz richtig.
Ein Subwoofer dient dazu, den
Bassanteil in der Musik zu verstärken und den Übertragungsbereich der gesamten Anlage
so zu erweitern, dass man den
Bass nicht nur hören kann, sondern auch spürt. Wie dem auch
sei, die Gesamtbalance muss
stimmen, da sonst die Musik
einfach unnatürlich klingt. Ein
erfahrener Hörer wird Lautstärke und Übernahmefrequenz
eines Subwoofers immer so einstellen, dass der Bass stets
druckvoll kommt, aber niemals
übertrieben und lästig wirkt.
Phasensteuerung
Wie Sie den Phasenschalter auf
der Rückseite des Subwoofers
für Ihre Anlage „richtig" einstellen, hängt von einer Reihe von
Faktoren ab. Einfluss nehmen
z.B. die Größe des Raumes, der
Ort, an dem der Subwoofer
steht, und der Hörplatz. Hören
Sie sich Musik an, die Sie gut
kennen. Nehmen Sie Stücke mit
ausgeprägtem Bass und stellen
Sie die Lautstärke so ein, wie
Sie meist hören. Stellen Sie
dabei gelegentlich den
Phasenschalter in die eine oder
die andere Position. Die richtige
Schalterstellung haben Sie
gefunden, wenn Sie an Ihrem
Hörplatz die beste
Basswiedergabe empfinden.
Einschaltautomatik
Der ATX Subwoofer besitzt eine
signalabhängige Einschaltautomatik, die den Subwoofer
sofort einschaltet, sobald ein
Audiosignal anliegt. Sollte
länger als ca. 1,5 Minuten kein
Signal mehr ankommen, schaltet der Subwoofer automatisch
auf Stand-by.
7
LAUTSPRECHER-ANSCHLÜSSE
Linker Front Sat.
Rechter Front Sat.
Linker FrontLautsprecher
Linker Surround-
Lautsprecher
Rechter Surround-
Lautsprecher
Rechter Front-
Lautsprecher
Trennen Sie bitte die zwei
Adern am Kabelende wie in
dieser Zeichnung dargestellt.
Lautsprecher und Verstärker/Receiver besitzen gleichfarbig
gekennzeichnete (+)- und (-)Anschlüsse. Die (+)-Ader des
Lautsprecherkabels ist farblich
oder sonst wie gekennzeichnet.
Es ist wichtig, dass Sie alle
Lautsprecher gleichphasig anschließen, also (+) am Lautsprecher an (+) am Verstärker
und (-) am Lautsprecher an (-)
am Verstärker.
Phasenverkehrtes Anschließen
führt zu dürftigem Klang,
schwachem Bass und armseliger räumlicher Abbildung.
Schließen Sie den Subwoofer
nur dann über Lautsprecherkabel an, wenn Ihr SurroundReceiver über keinen CinchAusgang für Subwoofer oder
keinen LFE-Ausgang verfügt.
Sollte eine Cinch-Verbindung
möglich sein, lesen Sie bitte auf
der nächsten Seite weiter.
Anschlusshinweise
Anschluss des
Subwoofers über
Lautsprecherklemmen
Möchten Sie einen Anschluss
über Lautsprecherkabel herstellen, verbinden Sie diese mit
dem linkern und rechten
Lautsprecherausgang Ihres
Receivers/Verstärkers und dem
entsprechenden linken und
rechten Lautsprechereingang
am Subwoofer.
Schließen Sie danach die
Lautsprecherkabel an den linken und rechten
Lautsprecherausgang des
Subwoofers an und an die ent-
sprechenden Anschlussklemmen des linken und rechten Hauptlautsprechers.
Schließen Sie die restlichen
Lautsprecher direkt am
Receiver an. Im Set-Up-Menü
des Surround-Prozessors müssen Sie die beiden Hauptlautsprecher als „Large" (groß)
einstellen. Alle anderen
Lautsprecher sind als „Small"
(klein) zu konfigurieren.
8
Linker Front Sat.
Rechter Front Sat.
Linker Front
Lautsprecher
Linker Surround
Lautsprecher
Rechter Front
Lautsprecher
Rechter Surround
Lautsprecher
ANSCHLUSS DES
SUBWOOFERS ÜBER
EINEN SEPARATEN LINEAUSGANG
Falls Ihr Receiver über StereoSubwoofer-Ausgänge verfügt,
sollten Sie diese Anschlussart
bevorzugen. Schließen Sie am
linken und am rechten Subwoofer-Ausgang des Receivers
ein Stereo-Cinch-Kabel an.
Schließen Sie das andere Ende
des Kabels an den entsprechenden Eingängen des Subwoofers an. Diese Eingänge
sind gekennzeichnet als LINE
LEVEL IN L und R (CinchEingang links und rechts).
Wenn Ihr Receiver nur über
einen Subwoofer-Ausgang verfügt oder einen speziellen LFEAusgang besitzt, schließen Sie
ein einpoliges Cinch-Kabel dort
an und das andere Ende am
LFE-Eingang des Subwoofers.
Linker Front sat.
Rechter Front sat.
Linker Front-
Lautsprecher
Linker Surround-
Lautsprecher
Rechter Front-
Lautsprecher
Rechter Surround-
Lautsprecher
9
Frequenzweiche
Der Regler für die obere Frenzfrequenz bestimmt die Höchstfrequenz, die Ihr Subwoofer wiedergeben kann. Er ermöglicht
einen nahtlosen Übergang zwischen Subwoofer und Satelliten-
lautsprecher. Experimentieren
Sie etwas mit diesem Regler, bis
Sie die für Ihren Wohnraum optimale Übergangsfrequenz gefunden haben. Haben Sie Ihren
Subwoofer an den entsprechen-
den Ausgang eines SurroundSound-Prozessors angeschlossen, erhalten Sie die besten
Ergebnisse dann, wenn Sie
die Übergangsfrequenz auf
„150 Hz“ stellen.
Alle Lautsprecher bleiben stumm:
• Ist Ihr Receiver/Verstärker eingeschaltet und eine Signalquelle zugeschaltet?
• Stellen ie sicher, dass das Netzkabel
des aktiven Subwoofers in einer
Strom führenden Steckdose steckt
und dass der Netzschalter auf ON
(Stand-by) steht.
• Überprüfen Sie alle Lautsprecherkabel und Cinch-Verbindungen
zum Receiver/Verstärker.
Vergewissern Sie sich, dass alle
Kabel angeschlossen sind. Überzeugen Sie sich, dass keines der
Lausprecherkabel durchgescheuert,
abgeschnitten oder durchbohrt ist.
• Überzeugen Sie sich, dass Ihr
Verstärker/Receiver einwand frei
funktioniert.
Ein einzelner Lautsprecher spielt
nicht:
• Überprüfen Sie die Stellung des
Balance-Reglers an Ihrem
Receiver/Verstärker.
• Überprüfen Sie alle
Lautsprecherkabel und CinchVerbindungen zwischen Receiver/
Verstärker und Lautsprechern.
Vergewissern Sie sich, dass alle
Kabel angeschlossen sind. Überzeugen Sie sich, dass keines der
Lautsprecherkabel durchgescheuert,
abgeschnitten oder durchbohrt ist.
• Stellen Sie sicher, dass Ihr
Receiver/Prozessor so konfiguriert
ist, dass der jeweilige Lautsprecher
im Dolby Digital- bzw. DTS
®
-Betrieb
auch aktiviert ist.
Center-Lautsprecher ist stumm:
• Überprüfen Sie alle Lautsprecherleitungen und Cinchver-
bindungen zwischen Receiver/ Verstärker und Lautsprechern.
Vergewissern Sie sich, dass alle
Leitungen angeschlossen sind. Überzeugen Sie sich, dass keines der
Lautsprecherkabel durchgescheuert,
abgeschnitten oder durchbohrt ist.
• Befindet sich Ihr Receiver/ Prozessor
im Dolby Pro Logic-Modus, sollten
Sie sich vergewissern, daß der
Center nicht im „Phantom“-Modus
spielt.
• Stellen Sie sicher, dass Ihr
Receiver/Prozessor so konfiguriert
ist, dass der Center im Dolby Digitaloder DTS
®
-Betrieb auch aktiviert ist.
Die Anlage spielt zwar bei geringer
Lautstärke, schaltet aber ab, wenn
man lauter dreht:
• Überprüfen Sie alle Lautsprecherleitungen und CinchVerbindungen zum Receiver/ Verstärker.
Vergewissern Sie sich, dass alle
Leitungen angeschlossen sind. Überzeugen Sie sich, dass keine der
Lautsprecherleitungen durchgescheuert, abgeschnitten oder
durchbohrt ist.
• Falls mehr als ein Paar Hauptlautsprecher (Front-Lautsprecher)
angeschlossen sind, muß die
Mindestimpedanz des
Receivers/Verstärkers berücksichtigt
werden. Wird diese unterschritten,
schaltet das Gerät ab.
Zu wenig oder kein Bass:
• Stellen Sie sicher, dass die FrontLautsprecher gleichphasig verkabelt
sind.
• Make sure the subwoofer is plugged
into an active electrical outlet.
•
Stellen Sie sicher, dass der
Subwoofer angeschlossen und
eingeschaltet ist.
• Stellen Sie sicher, dass Ihr
Receiver/Prozessor so konfiguriert ist,
daß der LFE-Ausgang im Dolby Digitaloder
DTS®-Betrieb auch aktiviert ist.
Die Surround-Lautsprecher bleiben
stumm:
•
Überprüfen Sie alle Lautsprecherleitungen und CinchVerbindungen zum Receiver/
Verstärker. Vergewissern Sie sich,
dass alle Leitungen angeschlossen
sind. Überzeugen Sie sich, dass keine
der Lautsprecherleitungen durchgescheuert, abgetrennt oder durchbohrt ist.
•
Stellen Sie sicher, dass Ihr Receiver/
Verstärker sowie dessen SurroundFunktionen korrekt arbeiten.
•
Vergewissern Sie sich, dass der Film
oder die Fernsehshow, die Sie gerade
ansehen, auch im Surround-Modus
aufgenommen wurde. Falls nicht,
prüfen Sie, ob nicht Ihr
Receiver/Verstärker einen anderen
Surround-Modus bietet.
• Stellen Sie sicher, dass Ihr
Receiver/Prozessor so konfiguriert ist, dass die SurroundLautsprecher im Dolby Digital- oder
DTS®-Betrieb auch aktiviert sind.
• Überprüfen Sie, ob Ihr DVD-Spieler
richtig arbeitet. Sehen Sie sich das
Cover der DVD genau an, um
sicherzugehen, dass die DVD im
gewünschten Dolby Digital- oder
DTS®-Modus aufgenommen wurde und
dass Sie diesen Modus mit Hilfe der
Menüs Ihres DVD-Spielers und der
DVD selbst richtig eingestellt haben.
FEHLERBESEITIGUNG
Subwoofer
Crossover
Subwoofer
Level
Lautstärke
Die Lautstärke des Subwoofers
lässt sich über den Regler an
der Geräterückseite einstellen.
Details zu den Themen
"Lautstärkeregelung" und
"Feineinstellung der Frequenzweiche", finden Sie auf Seite 6.
Harman Deutschland GmbH & Co. KG
Hünderstraße 1, D-74080 Heilbronn
Telefon: 07131/480-0
www.infinity.de
©2002 JBL, Incorporated.
JBL ist ein eingetragenes Warenzeichen der JBL Incorporated
Part No.
1111-ATXSERIES
Bereits bestehende Produkte können jederzeit ohne vorherige Ankündigungen verbessert werden. Dabei werden – wenn nicht anders
angegeben – die ursprünglichen technischen Daten stets beibehalten oder übertroffen. *Dolby und Pro Logic sind eingetragene
Warenzeichen der Dolby Laboratories. DTS
®
ist eingetragenes Warenzeichen von Digital Theater Systems, Inc.
ATX 20 30 40
Lautsprechertyp: 2-Wege-Regalbox 3-Wege-Standbox 3-Wege-Standbox
Frequenzumfang: 75 Hz – 20 kHz 55 Hz – 20 kHz 55 Hz – 20 kHz
Schalldruck (2,83V/1m): 86 dB 88 dB 89 dB
Nennimpedanz: 6 Ω 6 Ω 6 Ω
Nenn-/Musikbelastbarkeit: 100 Watt / 60 Watt RMS 150 Watt / 100 Watt RMS 200 Watt / 160 Watt RMS
Übergangsfrequenz(en): 4000 Hz 800/3500 Hz 800/3500 Hz
Anschlussterminal: Single-Amping, 5-Wege- Single-Amping, 5-Wege- Single-Amping, 5-Wege-
Anschlussklemmen Anschlussklemmen Anschlussklemmen
Hochton-Chassis: titanbeschichteter titanbeschichteter titanbeschichteter
Kalottenhochtöner mit Kalottenhochtöner mit Kalottenhochtöner mit
10 mm Durchmesser 10 mm Durchmesser 10 mm Durchmesser
Mittelton-Chassis: - 100 mm großer 100 mm großer
Konus aus Zellulose- Konus aus ZelluloseVerbundmaterial Verbundmaterial
Bass-Chassis: 165 mm großer 165 mm großer 165 mm großer
Konus aus Zellulose- Konus aus Zellulose- Konus aus Zellulose-
Verbundmaterial Verbundmaterial Verbundmaterial
Gehäuseausführung: Esche schwarz oder Laminatbeschichtung im Buchendekor mit Dunkelgrauer Frontabdeckung
Maße (B x H x T): 202 x 350 x 237 mm 202 x 865 x 286 mm 202 x 865 x 286 mm
Gewicht: 5 kg 13,5 kg 14,5 kg
ATX 60 10C Center 100S Subwoofer
Lautsprechertyp: 3-Wege-Standbox 2-Wege-Center Aktiver Subwoofer
Frequenzumfang: 50 Hz – 20 kHz 80 Hz – 20 kHz 45 Hz – 150 Hz
Schalldruck (2,83V/1m): 89 dB 86 dB Nennimpedanz: 6 Ω 6 Ω -
Nenn-/Musikbelastbarkeit: 200 Watt / 160 Watt RMS 100 Watt / 60 Watt RMS Übergangsfrequenz(en): 800/3500 Hz 3500 Hz Anschlussterminal: Single-Amping, 5- Single-Amping, 5- 5-Wege-Anschlussklemmen,
Wege-Anschlussklemmen Wege-Anschlussklemmen Stereo-Cinch-Eingang,
LFE-Cinch-Eingang
Hochton-Chassis: titanbeschichteter titanbeschichteter
Kalottenhochtöner mit Kalottenhochtöner mit
10 mm Durchmesser 10 mm Durchmesser
Mittelton-Chassis: 100 mm großer - -
Konus aus Zellulose-
Verbundmaterial
Bass-Chassis: 250 mm großer Zwei 100 mm große 200 mm großer
Konus aus Zellulose- Koni aus Zellulose- Konus aus Zellulose-
Verbundmaterial Verbundmaterial; Verbundmaterial
elektromagnetisch abgeschirmt
Gehäuseausführung: Esche schwarz oder Laminatbeschichtung im Buchendekor mit Dunkelgrauer Frontabdeckung
Maße (B x H x T): 286 x 950 x 315 mm 410 x 158 x 131 mm 295 x 350 x 350 mm
Gewicht: 20 kg 3 kg 13 kg
ATX20/30/40/60/10C/100S (230V)
ATX Serie
BEDIENUNGSANLEITUNG
PRODUKTLINIE:
ENTWICKLUNGSZIEL: Wir wollen die knisternde Atmosphäre einer
Live-Aufnahme oder eines Kinofilms jedem zugänglich machen.
PROFI-REFERENZ: Lautsprecherserie fürs eigene Heimkino
MODELL:
PRO SOUND
COMES HOME
™
TECHNISCHE DATEN
