JBC Tools DN-SF User Manual

www.jbctools.com

Page

English 2

Español 8

Stands

Packing List

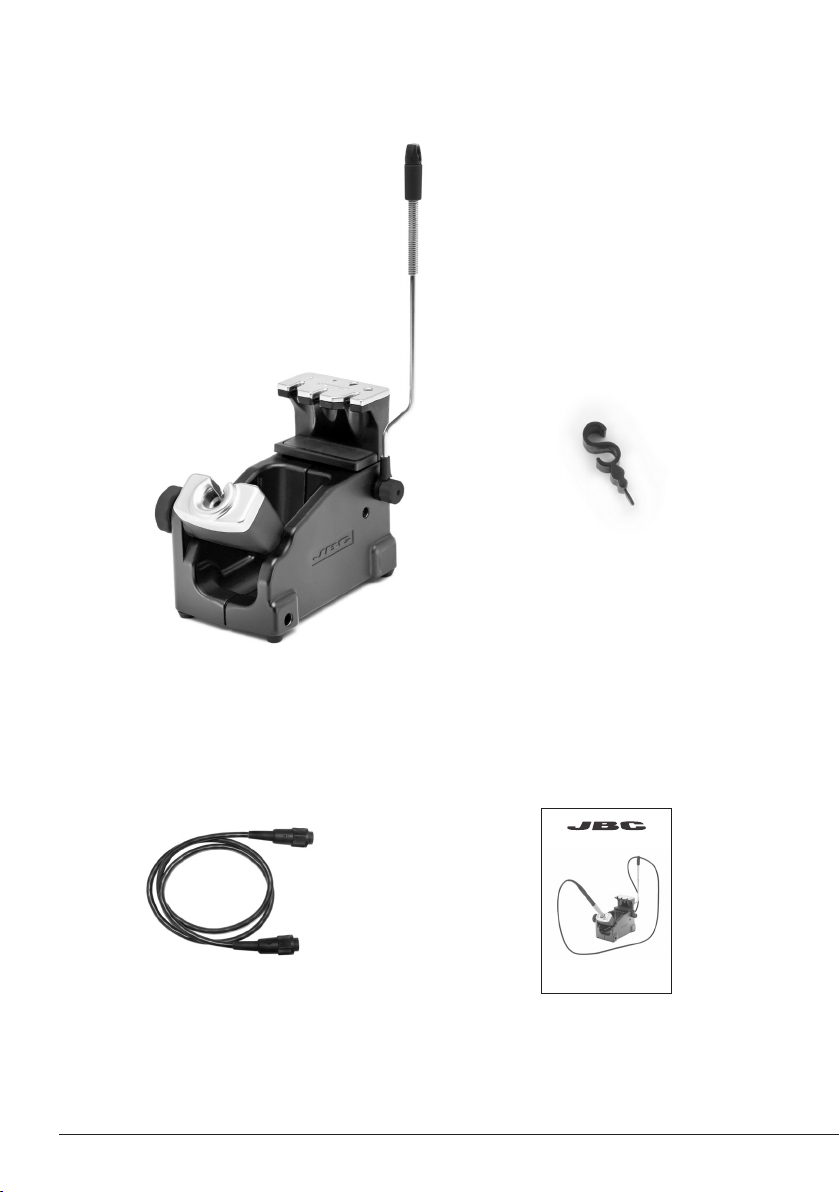

The following items should be included:

Stand ............................................................ 1 unit

See references on the next page

Stand Cable ............................................... 1 uni t

Re f . 0 01128 3

Cable Holder

(Only in DR & DS sta nd s) ........................ 1 unit

Ref. 0010154

Manual .......................................................... 1 unit

Ref. 0012507

www.jbctools.com

Stands

2

www.jbctools.com

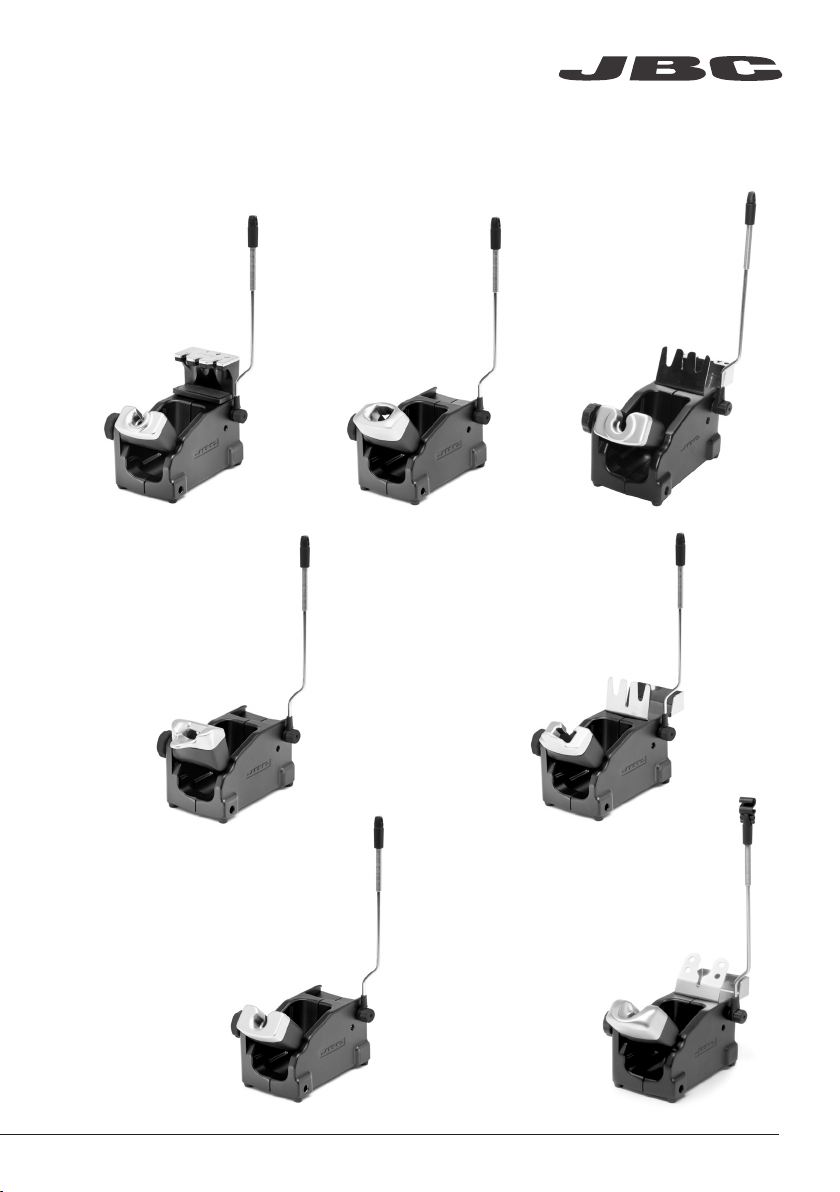

All these stands can be connected to the following JBC Control units: DI, DDE, DME.

For T210 & T245
Handles

Ref. AD-SD

For AP130-A
Solder Feed Iron

Ref. AP-SD

For T245-NA
Nitrogen Handle

Ref. DN-SD

For PA120-A
Mi c r o Tw e e zer s

Ref. PA-SD

For T210-NA, T245-NA
and T470-NA
Nitrogen Handle

Ref. DN-SE

For HT420-A
Thermal Tweezers

Ref. HT-SD

For DS360-A
Micro Desoldering Iron

Ref. DS-SD

For DR560-A
Desoldering Iron

Ref. DR-SD

3

Features

Stand

Control Unit

Tool

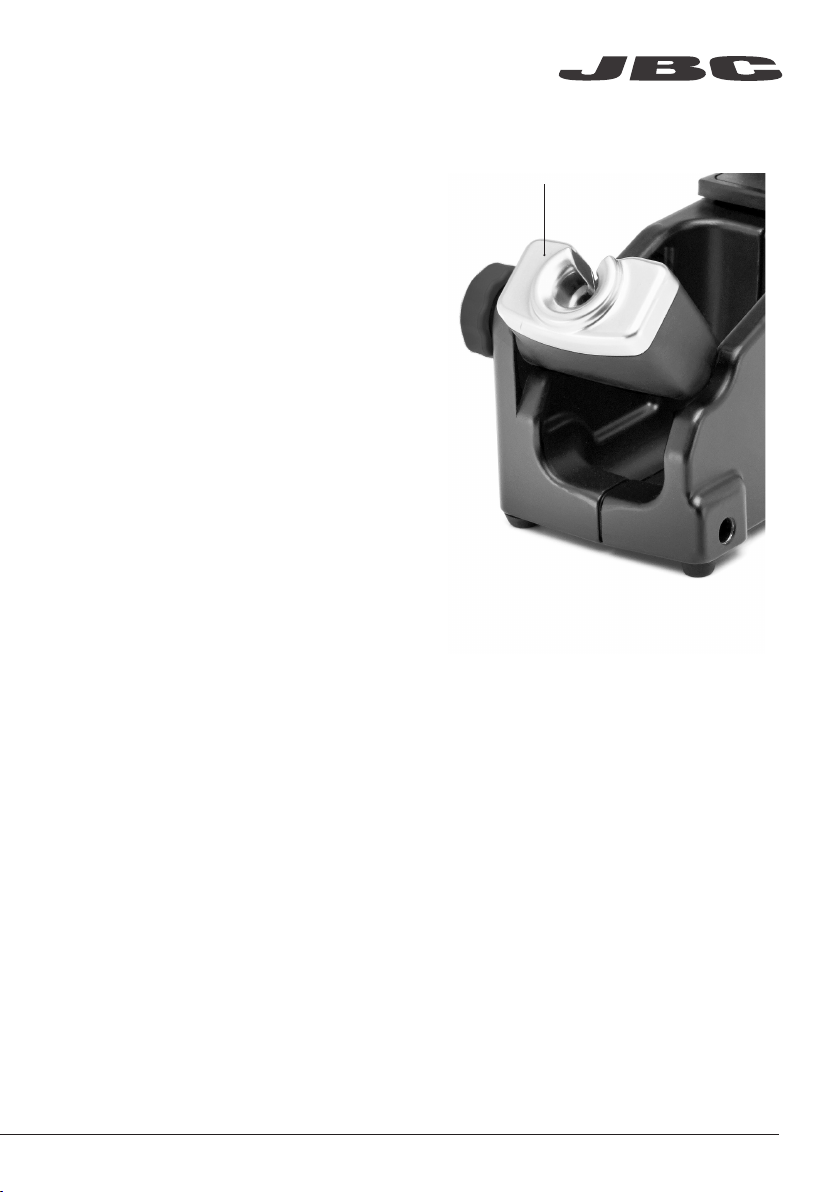

Quick Tip Changer

Save time and change cartridges safely without switching the station off.

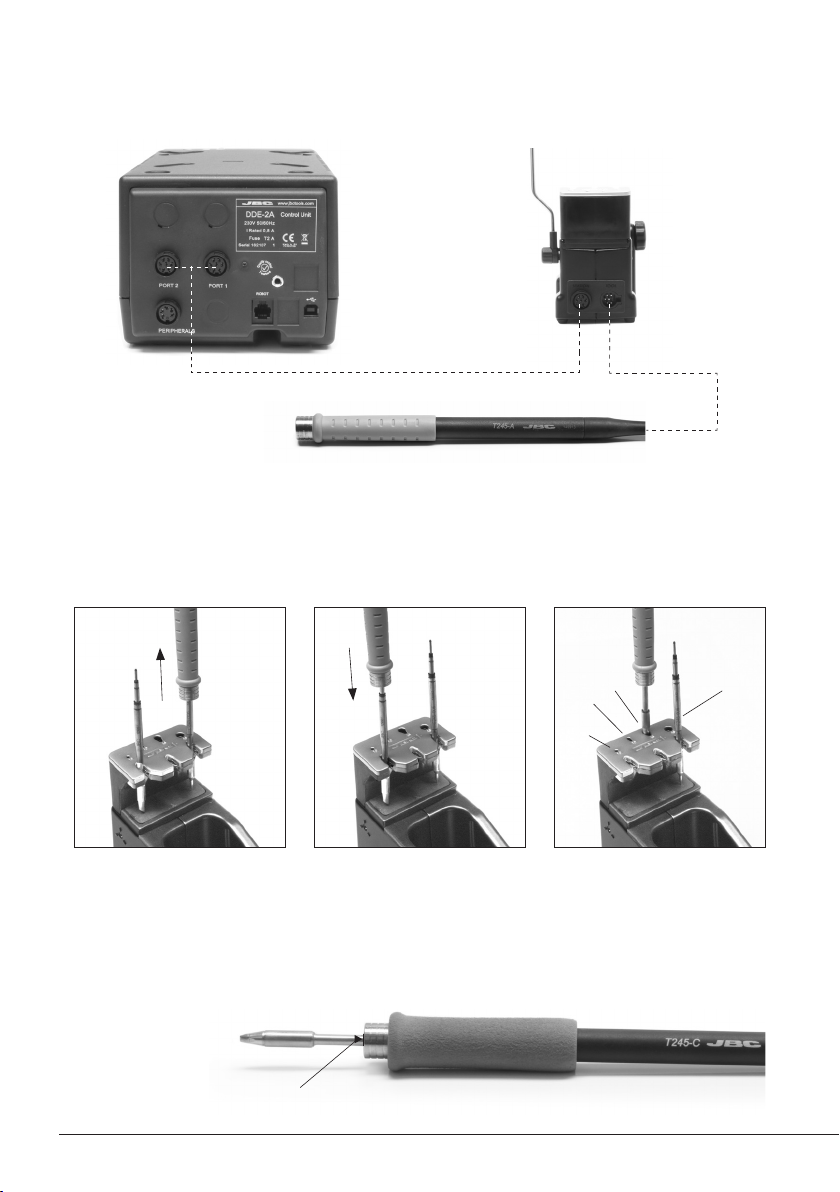

1. Removing

Place the cartridge in the
extractor and pull the handle
to remove it.

*Important

It is essential to
insert the cartridge
as far as the mark
for a proper
connection.

2. Inserting 3. Fixing

Place the handle on top
of the new car tridge and
press down.

Mark

Use the holes to fix the
cartridge* as follows:

A. For straight C210.
B. For curved C210.
C. For curved C245.
D. For straight C245.

C

B

A

D

4

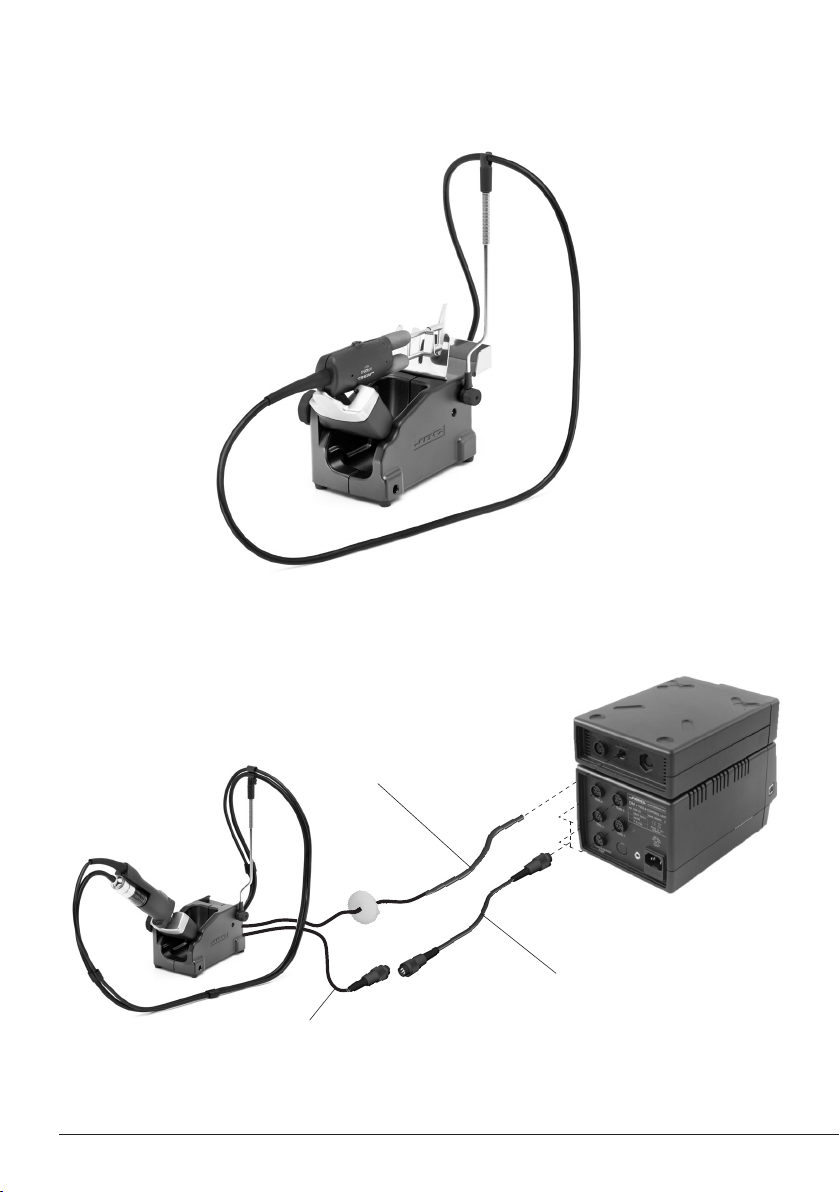

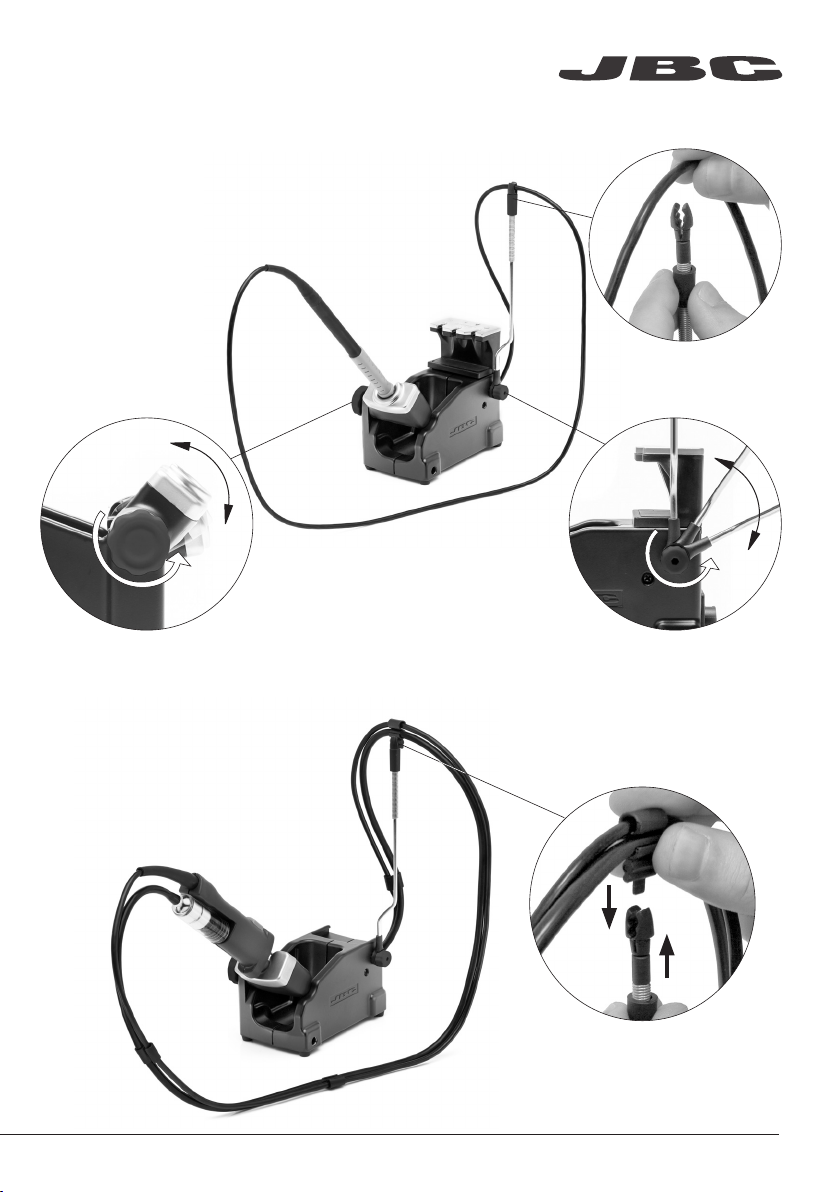

Assembly of cable collector
and adjustable tool holder

Assembly for AD, DN, AP, PA, HT stands.

www.jbctools.com

Assembly for DR and DS stands.

Cable holder

Ref. 0010154

5

HT-SD tool placement for large tips

Accessories

Suction extension tube kit

Ref. A1287

Length: 1.5m

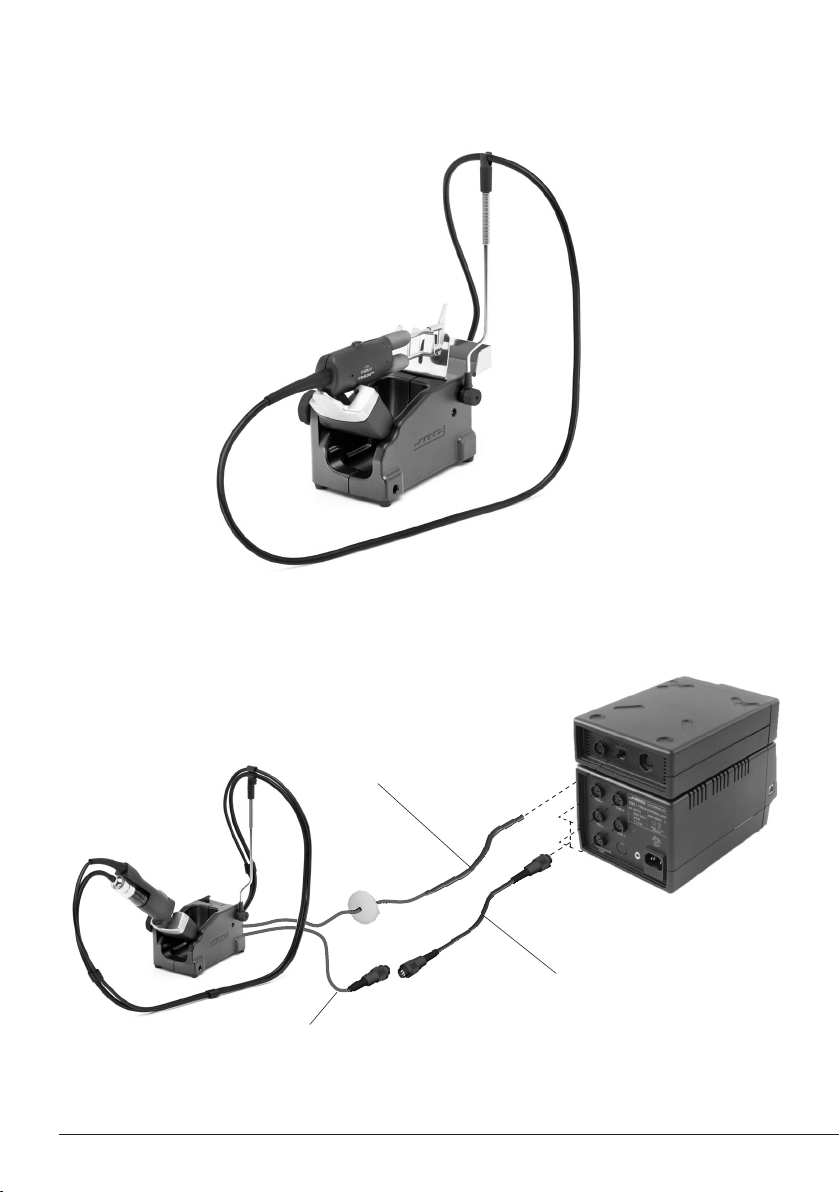

Stand extension cable

Ref. A1286

Length: 1.5mStand Cable

Ref. 0011283

6

Maintenance

Before carrying out maintenance or storage,
always unplug the stand from the station and
the tool.

- Use a damp cloth to clean the stand.
Alcohol can be used only when cleaning
the metal parts.

- Check periodically that the metal parts of
the tool/stand are clean so that the station
can check the tool’s status.

- Periodically check all cables and tube
connections.

- Replace any defective or damaged parts.
Use original JBC spare parts only.

- Repairs should only be performed by a
JBC authorized technical service.

www.jbctools.com

Clean periodically

7

Safety

It is imperative to follow safety guidelines to prevent electric
shock, injury, fire or explosion.

- Do not use the units for any purpose other than soldering or rework. Incorrect use may cause fire.

- The power cord must be plugged into approved bases. Be sure that it is properly grounded
before use. When unplugging it, hold the plug, not the wire.

- Do not work on electrically live parts.

- The tool should be placed in the stand when not in use in order to activate the sleep mode.
The soldering tip, the metal part of the tool and the stand may still be hot even when the station
is turned off. Handle with care, including when adjusting the stand position.

- Do not leave the appliance unattended when it is on.

- Do not cover the ventilation grills. Heat can cause inflamable products to ignite.

- Avoid the contact of flux with skin or eyes to prevent irritation.

- Be careful with the fumes produced when soldering.

- Keep your workplace clean and tidy. Wear appropriate protection glasses and gloves when
working to avoid personal harm.

- Utmost care must be taken with liquid tin waste which can cause burns.

- This appliance can be used by children over the age of eight and also persons with reduced
physical, sensory or mental capabilities or lack of experience provided that they have been given
adequate supervision or instruction concerning use of the appliance and understand the hazards
involved. Children must not play with the appliance.

- Maintenance must not be carried out by children unless super vised.

8

Specifications

AD-SD

- Includes: 3 cartridges extractor magazine for C210 or C245
Quick cartridges change
Sleep mode

- Weight: 1,369 kg (3.01 lb)

AP-SD

- Includes: Sleep mode

- Weight: 1,301 kg (2.86 lb)

DN-SE

- Includes: Sleep mode

- Weight: 1,327 kg (2.92 lb)

PA-SD

- Includes: Sleep mode

- Weight: 1,304 kg (2.87 lb)

HT-SD

- Includes: Sleep mode

- Weight: 1,411 k g (3.11 l b )

DS-SD

- Includes: Sleep mode

- Weight: 1,260 kg (2.77 lb)

www.jbctools.com

DR-SD

- Includes: Sleep mode

- Weight: 1,410 kg (3.11 lb)

Complies with CE standards
ESD protected housing “skin effect”

9

Composición

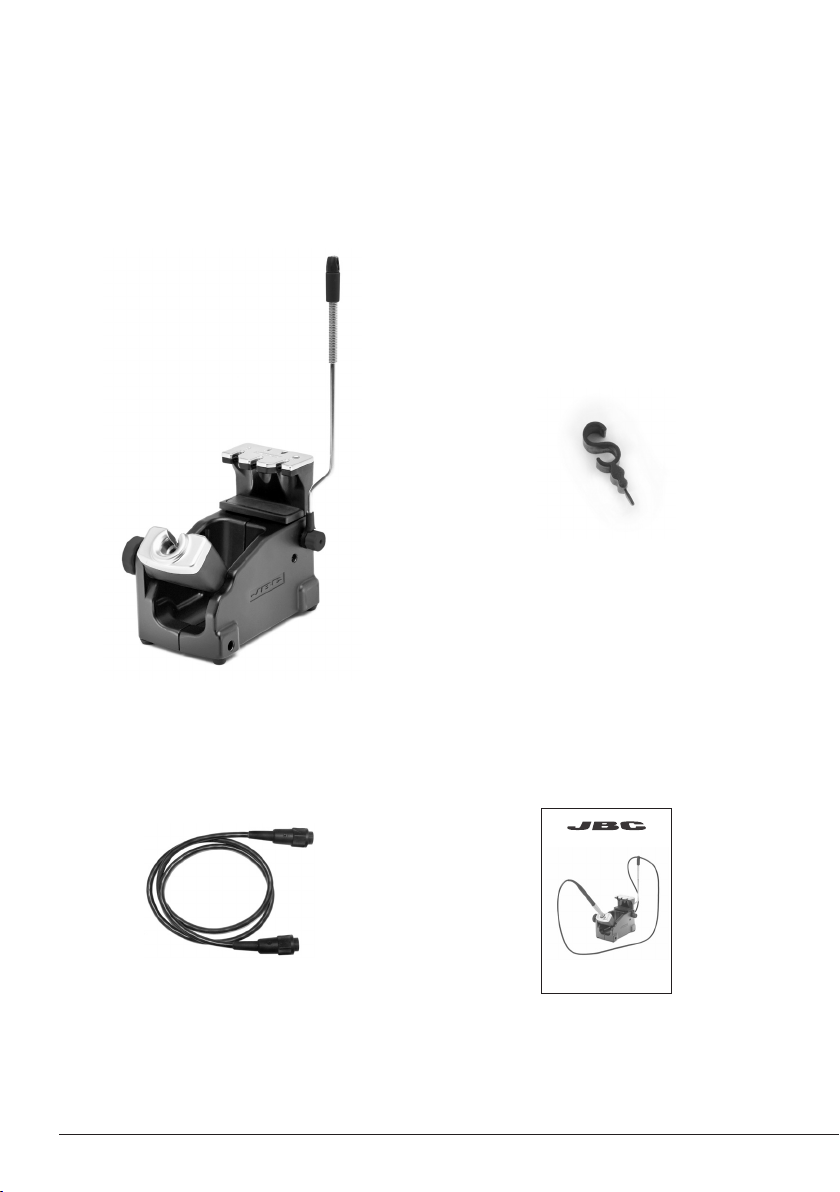

Los siguientes artículos deben estar incluidos:

Stand

Soporte ................................................ 1 unidad

Ver referencias en la página siguiente

Stand Cable

Cable de conexión ............................. 1 unidad

Re f . 0 01128 3

Cable Flange
Brida recogecable

(So por te s D R y DS) ............................ 1 unidad

Ref. 0010154

Manual ................................................ 1 unidad

Ref. 0012507

10

www.jbctools.com

Stands

www.jbctools.com

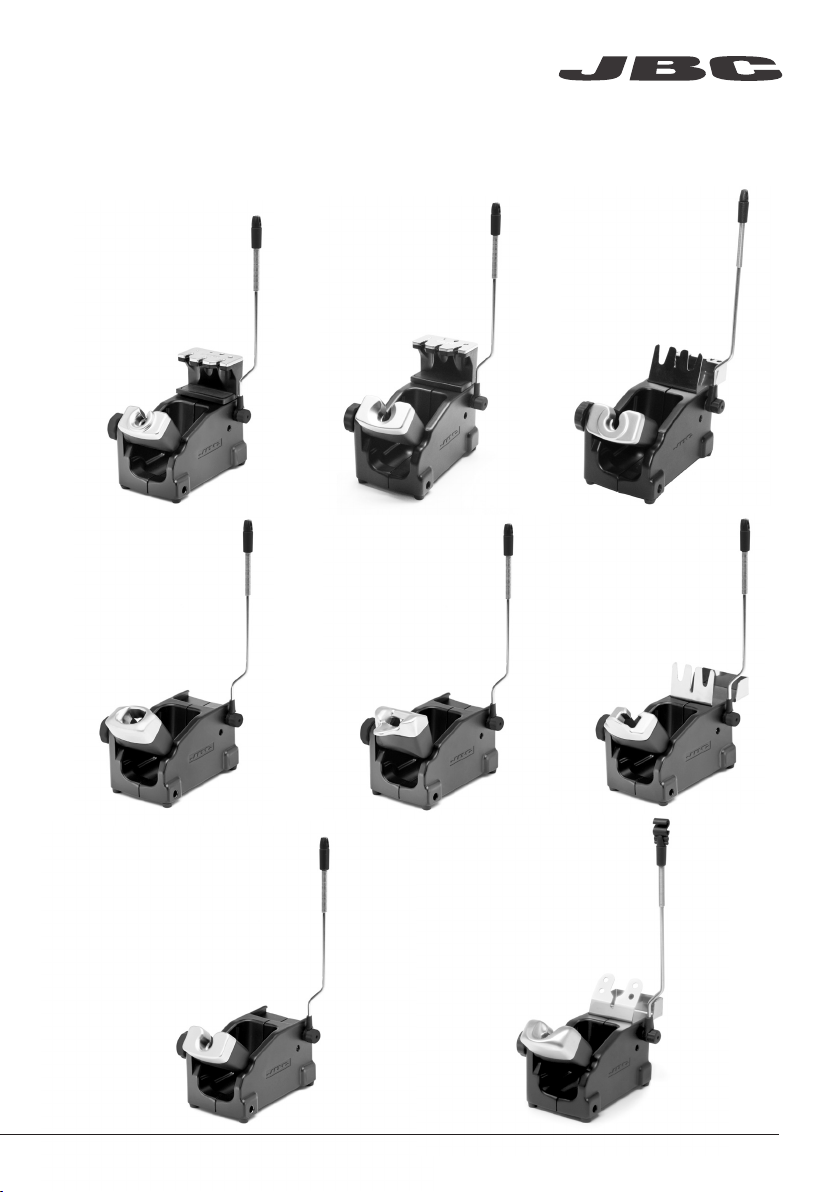

Los siguientes soportes pueden ser conectados a las unidades de control DI, DDE y DME.

Para los mangos
T210 y T245

Ref. AD-SD

Para las micro pinzas
PA120-A

Ref. PA-SD

Para el soldador con
aportación de estaño
AP 130-A

Ref. AP-SD

Para las pinzas
HT4 2 0 -A

Ref. HT-SD

Para los mangos de
trabajos con nitrógeno
T210-NA, T245-NA
y T470-NA

Ref. DN-SE

Para el micro desoldador DS360-A

Ref. DS-SD

Para el desoldador DR560-A

Ref. DR-SD

11

Características

Soporte

Unidad de

control

Herramienta

Cambio rápido de cartuchos

Ahorre tiempo y cambie cartuchos con seguridad sin desconectar la estación.

1. Retirar

Coloque el lápiz soldador en
las ranuras del extractor y
tire hacia arriba para retirar
el cartucho.

*Importante

Es imprescindible
insertar los cartu­chos hasta la marca
para una conexión
correcta.

2. Insertar 3. Fijar

Coloque el lápiz soldador en
la parte superior del nuevo
cartucho y empuje hacia
abajo ligeramente.

Marca

C

B

A

Utilice los agujeros fijadores
para ajustar el cartucho*:

A. Para los rectos C210.
B. Para los cur vados C210.
C. B. Para los curvados C245.
D. Para los rectos C245.

D

12

Soporte ajustable y Recogecable

Montaje para los soportes AD, DN, AP, PA, HT.

www.jbctools.com

Montaje para los soportes DR y DS.

Cable Flange

Brida recogecable

Ref. 0010154

13

Colocación de la herramienta HT-SD con cartuchos largos

Accesorios

Suction tube extension kit

Extensión del tubo de aspiración

Ref. A1287

Longitud: 1,5 m

14

Stand Cable

Cable de conexión

Ref. 0011283

Stand Cable extension

Extensión del cable de conexión

Ref. A1286

Longitud: 1,5 m

Mantenimiento

Antes de almacenar o de su mantenimiento,
desconecte siempre el soporte de la unidad
de control y su herramienta.

- Use un paño húmedo para limpiar el
soporte. Solamente utilice alcohol para las
partes metálicas.

- Compruebe periódicamente que las partes
metálicas de la herramienta y del soporte
estén limpias para así asegurar la detección
de la herramienta por parte del mismo.

- Revise la conexión de cables y/o tubos.

- Cambie cualquier pieza defectuosa
o dañada. Utilice solamente recambios
originales de JBC.

- Cualquier reparación sólo podrá ser

realizada por un servicio técnico oficial JBC.

www.jbctools.com

Limpie
periódicamente

15

Seguridad

It is imperative to follow safety guidelines to prevent electric
shock, injury, fire or explosion.

- No utilice el equipo para otros fines que no sea la soldadura o reparación. El uso incorrecto
puede causar fuego.

- El cable de red debe enchufarse en bases homologadas. Asegúrese de que está conectado a
tierra correctamente antes de su uso. Al retirarlo, tire del conector, no del cable.

- No trabaje con tensión.

- La herramienta debe permanecer en el soporte mientras no está en uso con el fin de activar el modo
de Sleep o Hibernación. El cartucho y las par tes metálicas de la herramienta o del soporte pueden
estar calientes incluso cuando con la estación apagada. Manipule con cuidado, incluso cuando se
ajusta la posición del soporte.

- No deje el aparato desatendido cuando está en funcionamiento.

- No cubra las rejillas de ventilación. El calor puede causar que los productos inflamables se enciendan.

- Evite el contacto del Flux con la piel o los ojos para prevenir la irritación.

- Tenga cuidado con el humo producido al trabajar.

- Mantenga su lugar de trabajo limpio y ordenado. Use gafas y guantes de protección adecuados.
Así evitará cualquier daño.

- Tenga cuidado con los restos de estaño líquido. En contacto con la piel, puede causar quemaduras.

- Este aparato puede ser utilizado por personas a partir de 8 años y también por aquellas
personas con movilidad reducida o capacidades físicas, sensoriales o mentales limitadas o
con falta de experiencia y conocimientos siempre y cuando reciban supervisión o instrucciones
relativas al uso del aparato de una manera segura y entiendan los riesgos que implica. Los niños
no deben jugar con el aparato.

- Los niños no deberán realizar tareas de mantenimiento sin supervisión.

16

Especificaciones

AD-SD

- Incluye: Sopor te extractor de 3 car tuchos para C210 o C245
Cambio rápido de cartuchos
Modo Sleep

- Peso: 1,369 kg (3.01 lb)

AP-SD

- Incluye: Modo Sleep

- Peso: 1,301 kg (2.86 lb)

DN-SE

- Incluye: Modo Sleep

- Peso: 1,327 kg (2.92 lb)

PA-SD

- Incluye: Modo Sleep

- Peso: 1,304 kg (2.87 lb)

HT-SD

- Incluye: Modo Sleep

- Peso: 1,411 k g (3.11 l b )

DS-SD

- Incluye: Modo Sleep

- Peso: 1,260 kg (2.77 lb)

www.jbctools.com

DR-SD

- Incluye: Modo Sleep

- Peso: 1,410 kg (3.11 lb)

Cumple con las normativas CE
Seguridad ESD

17

Warranty

JBC’s 2 year warranty covers
this equipment against all
manufacturing defects, including
the replacement of defective
parts and labour.
Warrant y does not cover product
wear or mis-use.
In order for the warranty to
be valid, equipment must be
returne d, postage paid, to the
dealer where it was purchased.

Garantía

Esta garantía de 2 años cubre
este equipo contra cualquier
defecto de fabricación,
incluyendo la sustitución de partes
defectuosas y mano de obra.
La garantía no cubre el desgaste
del producto por uso o mal uso.
Para que esta garantía sea válida,
el equipo debe ser devuelto, a
portes pagados, al distribuidor
donde se compró.

This product should not be thrown in the garbage.
In accordance with the European directive 2012/19/EU, electronic e quipment at the e nd of their life
must be collected and returned to an authorized recycling facility.

Este producto no debe desecharse en la basura.
De acuerdo a la directiva europea 2012/19/UE, los equipos electrónicos al final de su vida se deberán
recoger y trasladar a una planta de reciclaje autorizada.

www.jbctools.com

0012507-0417
