DR 5650

DESOLDERING IRON

Reference Guide

ENGLISH

We appreciate the trust you have placed in JBC by purchasing this DR 5650
desoldering iron. It has been manufactured with the strictest quality standards in
order to give you the best possible service.
Before using this equipment, we recommend you read these instructions carefully.

1

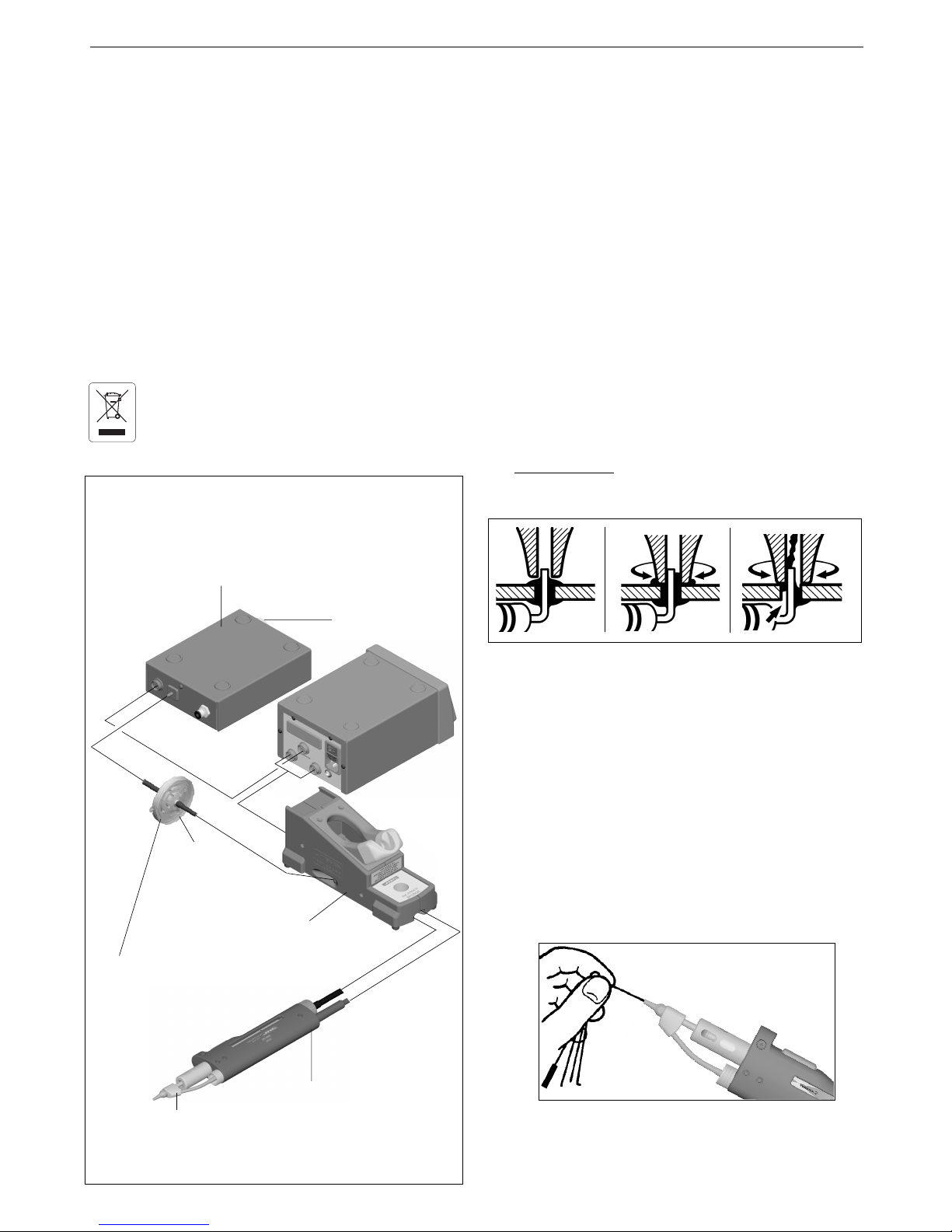

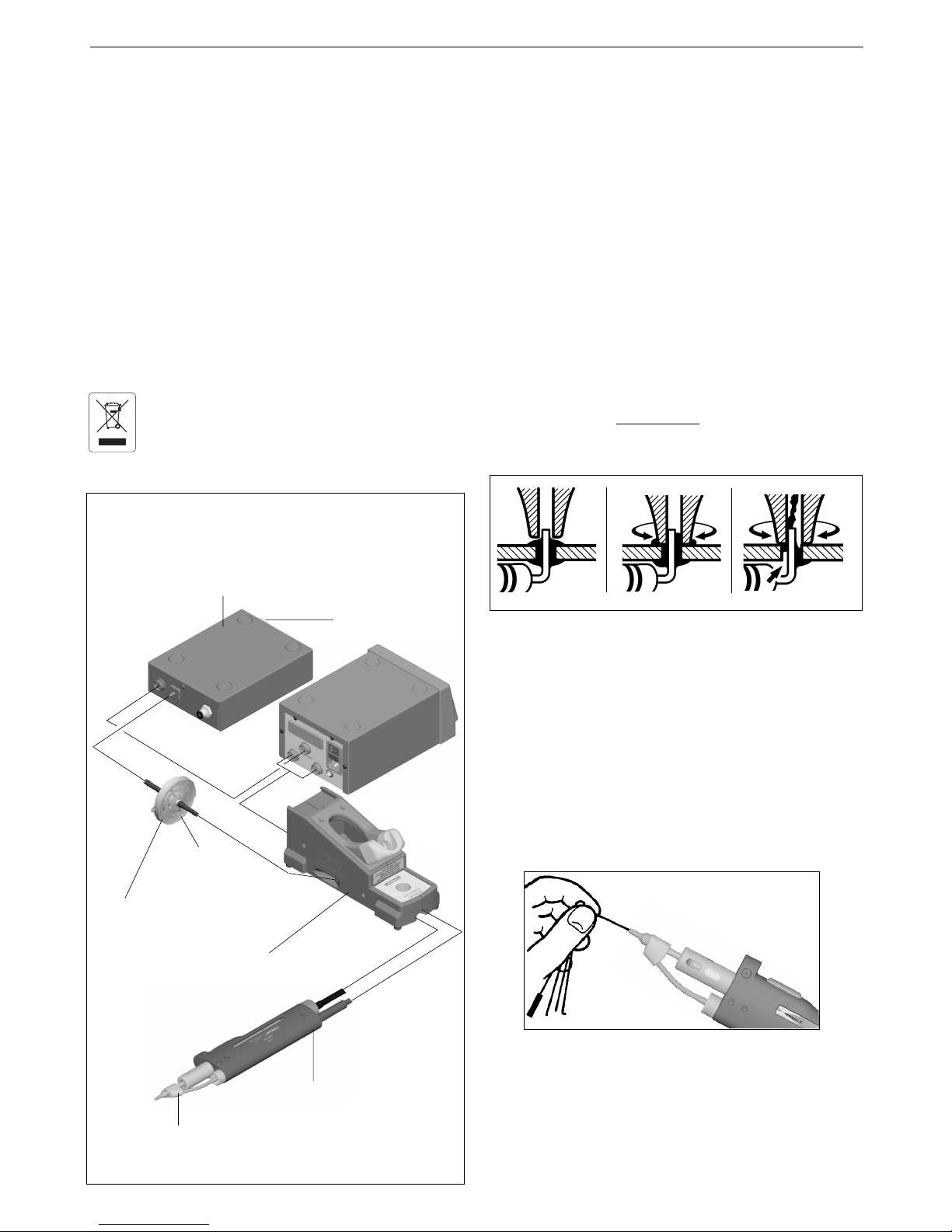

DR 5650 DESOLDERING IRON

Includes the following:

- DR 5650 desoldering iron ref. 5650000 with
the 5600-003 tip ref.5600003.
Power desoldering iron: 75W.

- Set of accessories ref. 0780593 with tips for
the desoldering iron: 5600-013, 5600-004 and
5600-005.

- Instructions manual.

This product should not be thrown in the
garbage.

Electric desoldering pump

MS 9024 Ref.9024000

Air pressure desoldering system

MS 9025 Ref.9025000

DR 8500

desoldering iron stand

Ref.0788500

Spare filters

Ref.0005966

Spare filters

Ref.0781046

External desoldering

air filter Ref.0821830

DR 5650

desoldering iron

Ref.5650000

Heating element

Ref.5650010

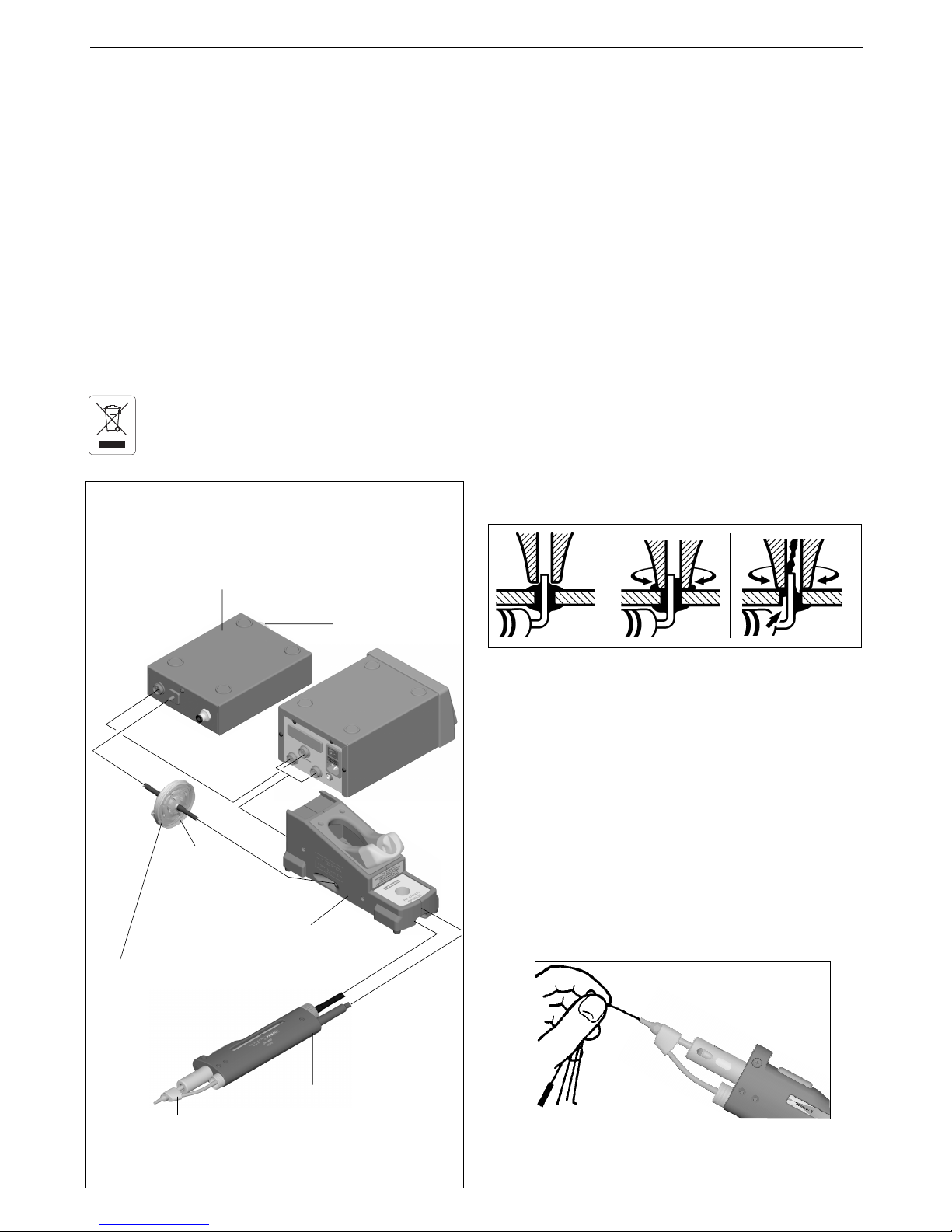

Desoldering process

Use the tip model with a larger diameter than
the pad to be desoldered, so as to achieve
maximum aspiration and thermal efficiency.

1 Apply the desoldering iron tip so that the

component terminal penetrates within its
orifice.

2 When the solder liquefies, start gently to

rotate the desoldering tip so that the
component’s terminal can be eased away
from the sides.

3 Press then, not before, the vacuum pump

push-button just long enough to aspirate
the solder.

After pressing the desoldering key there is a
slight delay until the self-contained vacuum
pump stops, this is to make sure that the
vacuum circuit is completely empty.
If any solder remains are left on any terminal
after attempting to desolder it, resolder it with
fresh solder and repeat the desoldering
operation.

1 23

Tip care

- The largest rod that fits in the tip hole should
periodically be passed through in order to
clean the intake tube.

- To clean the tips, use the sponge included
with the stand and check it is slightly
moisted.
Only deionised water (car battery water)Only deionised water (car battery water)

Only deionised water (car battery water)Only deionised water (car battery water)

Only deionised water (car battery water)
should be used in order to wet the spongeshould be used in order to wet the sponge

should be used in order to wet the spongeshould be used in order to wet the sponge

should be used in order to wet the sponge.
If normal water was to be used, it is very
likely that the tip will become dirty due to the
salts dissolved within the water.

ENGLISH

2

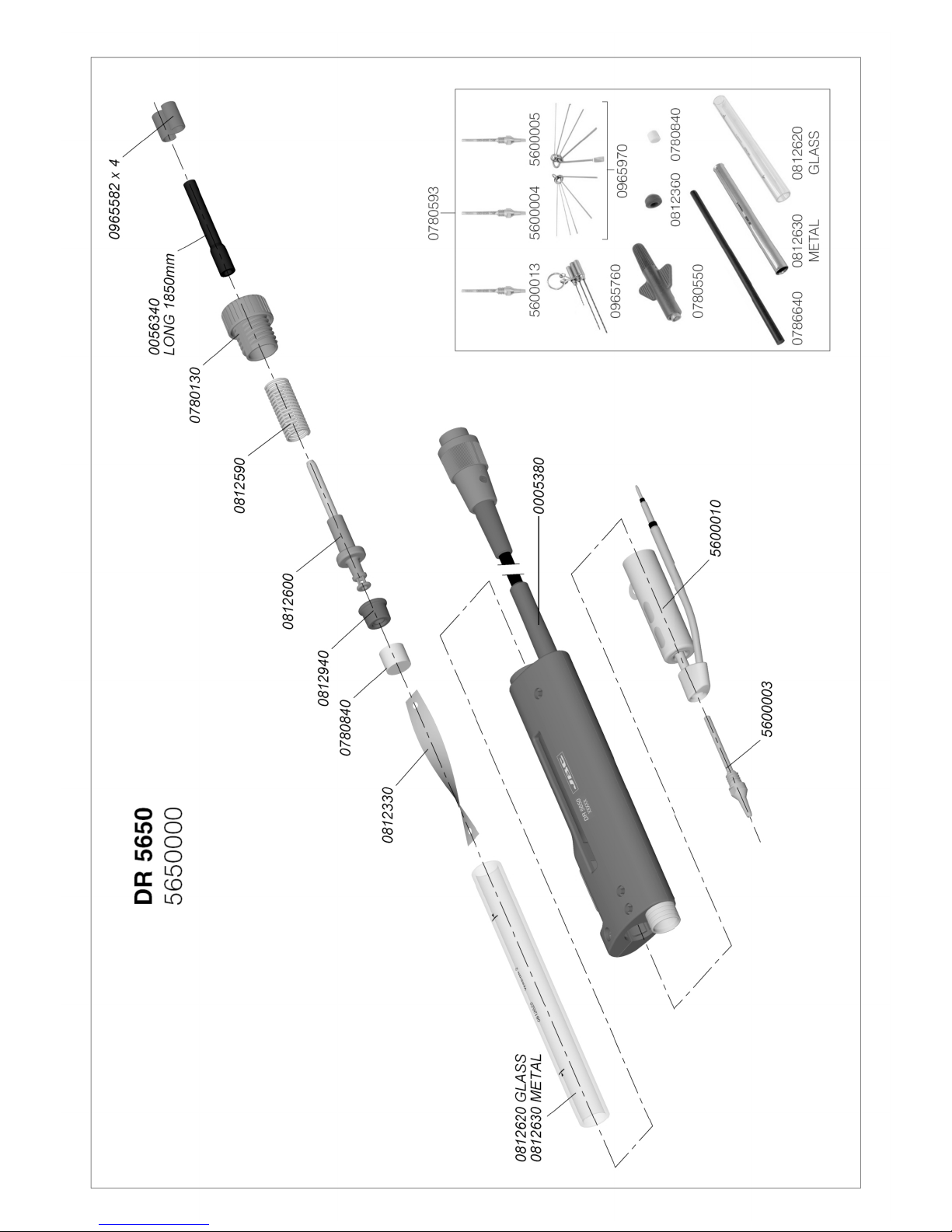

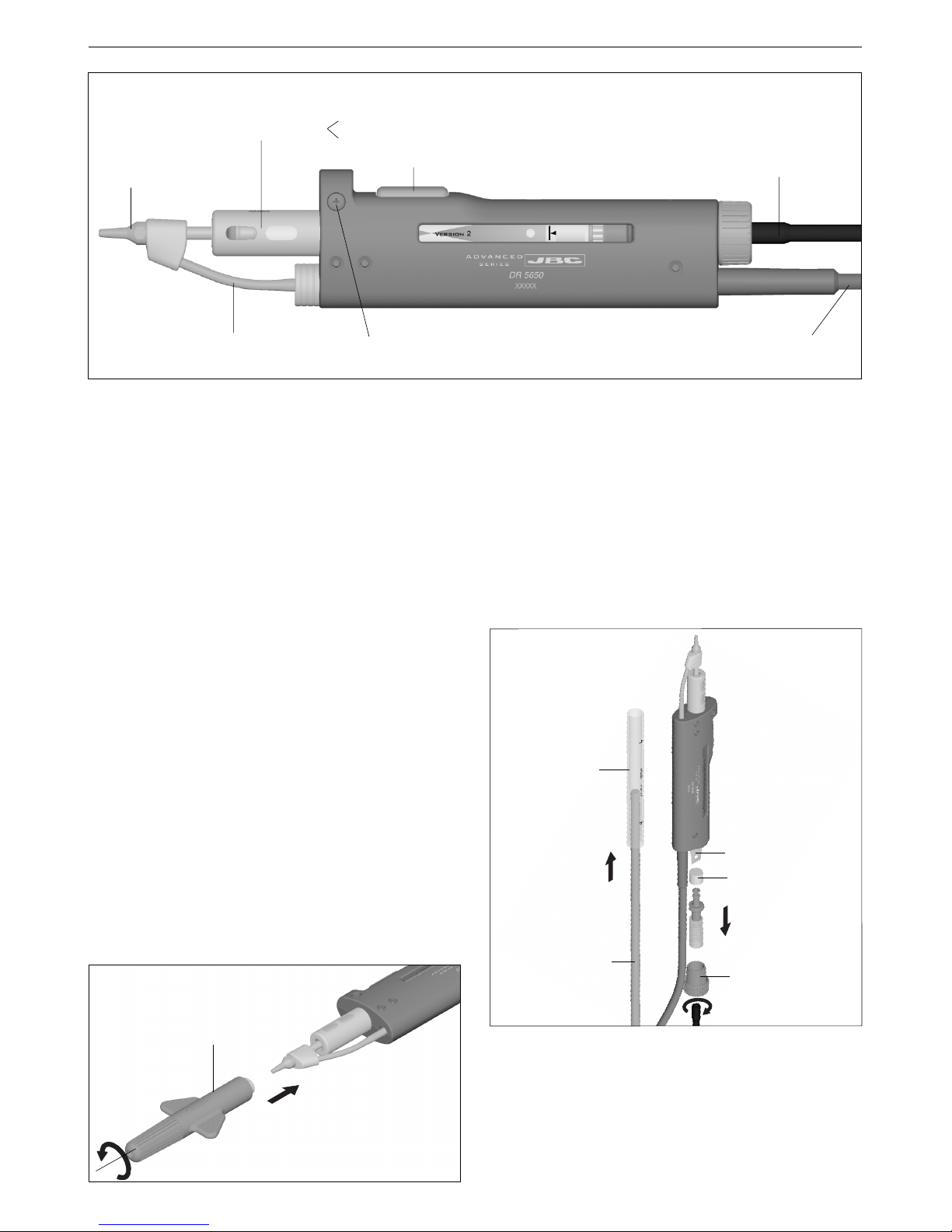

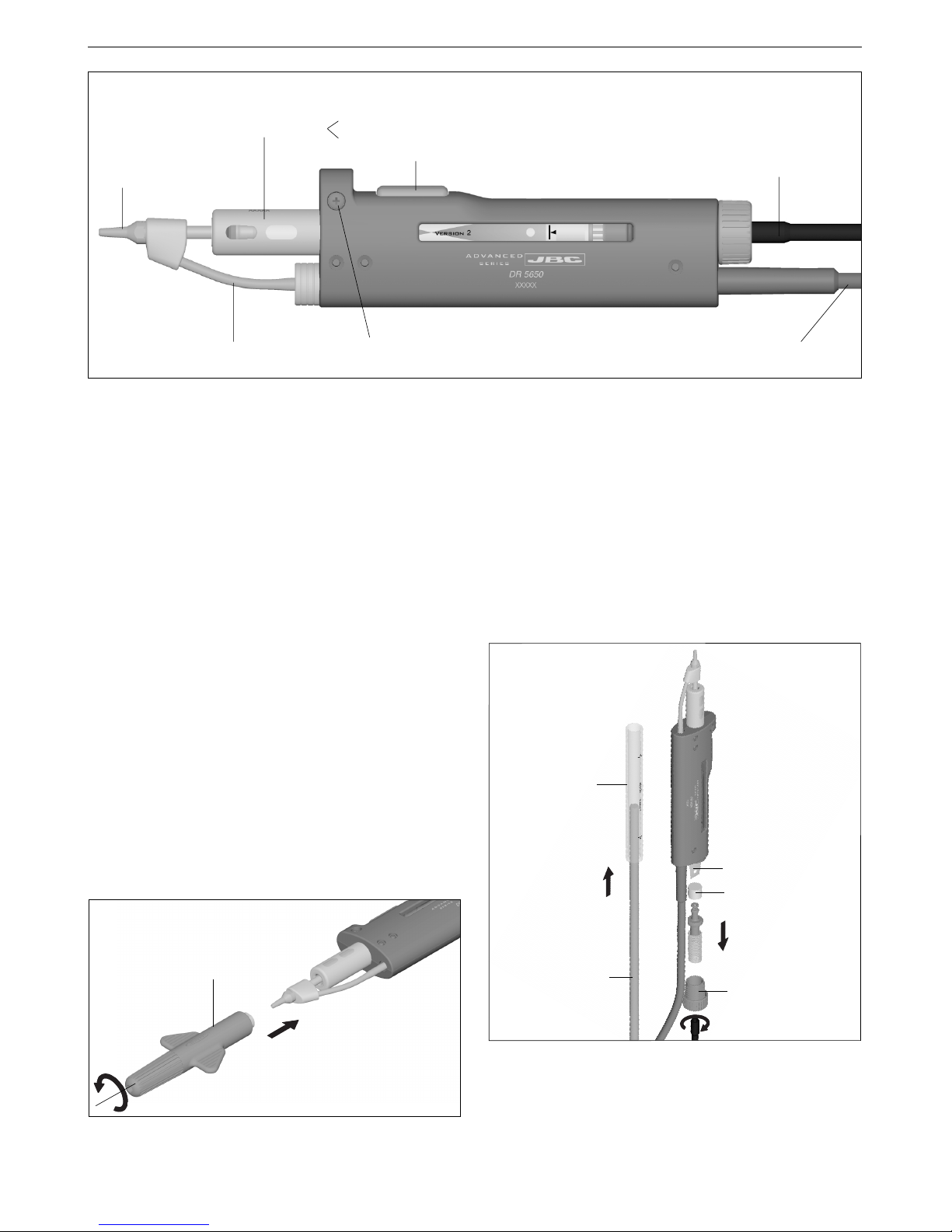

DR 5650 Ref.5650000

Desoldering tip

Heating element

Pushbutton vacuum pump

Vacuum hose

Desoldering iron cable

Solder tin deposit

Metal
Glass

Cartridge fixing screw

- The condition of the filter must be checked
and replaced if dirty or damaged.

- The deposit needs to be inserted with
spiral filter put into place. Then the whole
must be closed by screwing the lid shut.

Lid

Brush

Ref. 0786640

Filter Ref.0780840

Deposit

Spiral

To empty the solder tin deposit and change
the filter (vertical position)

For this, the lid needs to be unscrewed and first
the tin deposit with the desoldering in vertical
position, and then its spiral must be removed to
clean the inner part of the deposit with a brush.

Change of desoldering tip

This operation should be done while the tip is
hot, at a minimum temperature of 250°C, so
that any tin left inside is in molten state.

- Unscrew the tip to be replaced, with the aid
of the spanner supplied.

- Fit the new tip, and tighten up with the
spanner to achieve a good air tightness.

Ref. 0780550

- Fit the new tip, and tighten up with the
spanner to achieve a good air tightness.

- Do not file the tips or use abrasive tools
which may damage the tip's protective
surface coating and avoid knocking them
about.

- If th tip has been a long time without being
tinned, use a metal brusch to remove any
dirt and oxid.

IMPORTANT:IMPORTANT:

IMPORTANT:IMPORTANT:

IMPORTANT: DO NOT press the pushbutton
vacuum pump while tinning the desoldering
tip, as the fumes given off by the flux would
quickly soil the ducts and filter of the air
circuit.

ENGLISH

3

003 / 013

2.7

1

0.8

006

4.2

1.9

1.7

005

3.4

1.5

1.3

004

3.2

1.3

1.1

002 HT

012 HT

1.8

0.8

0.6

001 HT

011 HT

1.4

0.6

0.4

5600-011HT 5600-012 HT 5600-013

5600-001HT 5600-002 HT 5600-003 5600-004 5600-005 5600-006 5600-007 5600-009 5600-014 5600-015

5600

A

ø

(mm)

B

ø

(mm)

max.pin

ø

(mm)

015

4.8

3

2.8

014

2.5

1

0.8

009

5

1.3

1.1

007

4.8

2.4

2.2

A

ø

B

ø

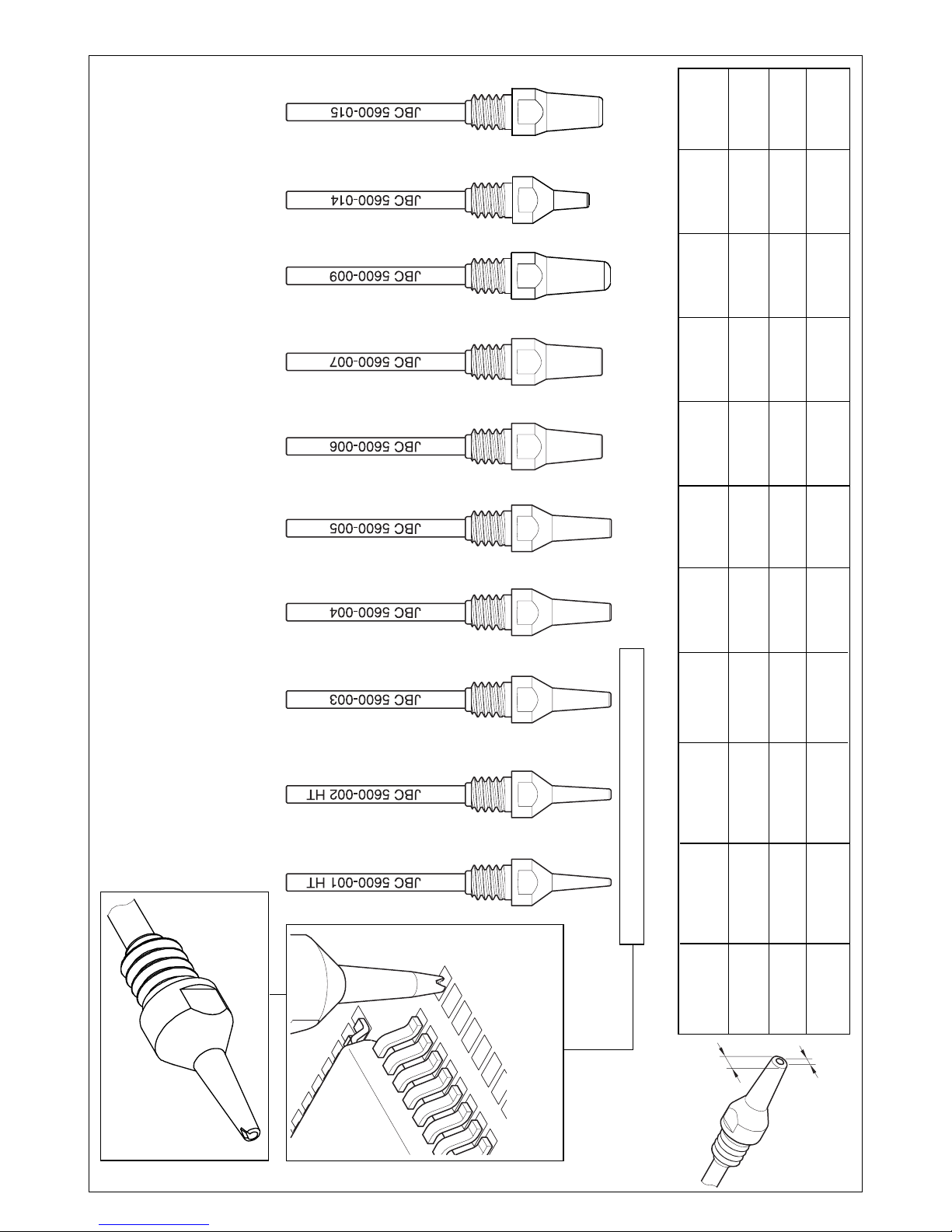

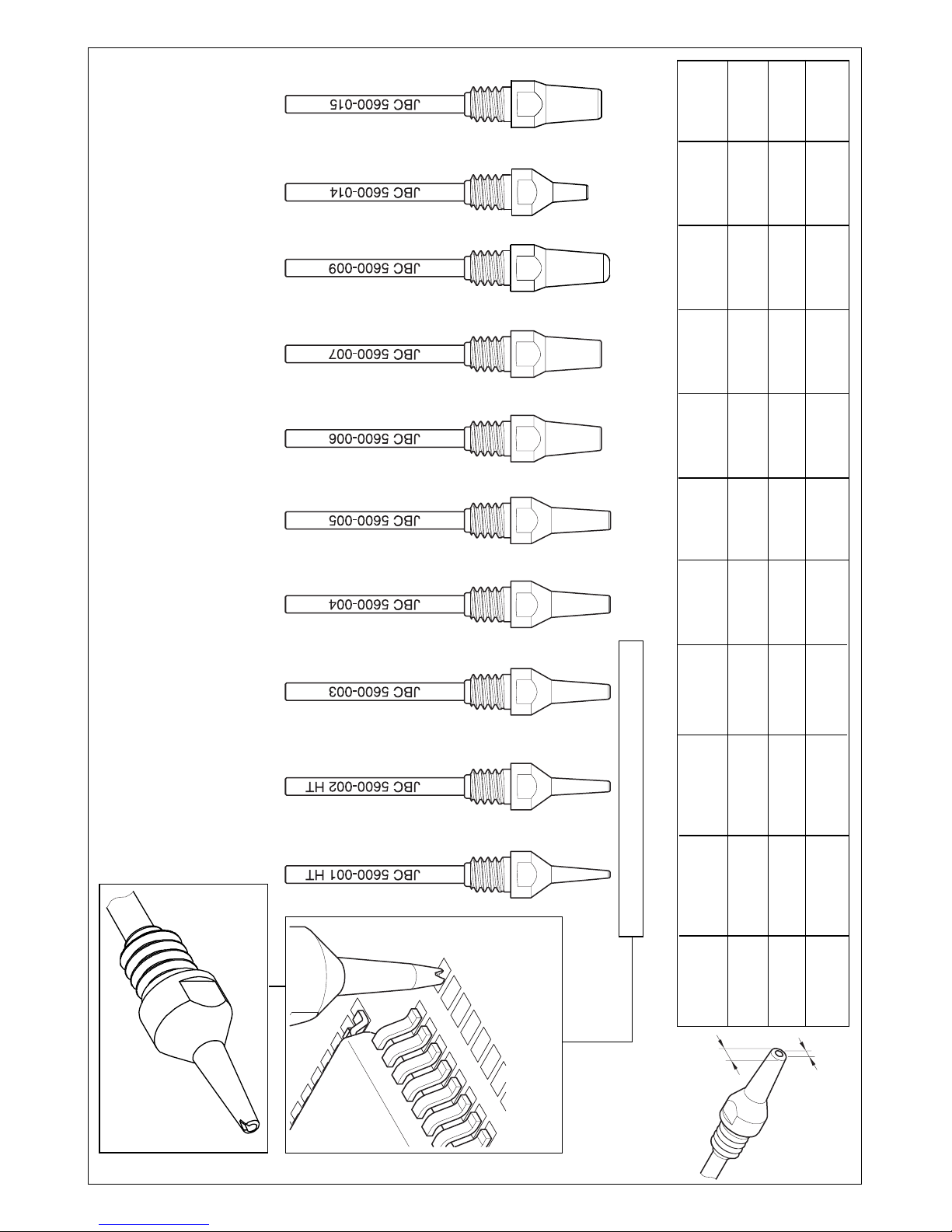

DESOLDERING TIPS

High thermal performance Ref. HT: This kind of tip has great heat-transmission capability, and

thus greater speed in desoldering. They are not quite as durable as the armoured long-life type.

These tips are specially designed

to clean the pads.

ENGLISH

4

JBC reserves the right to make technical changes without prior
notification.

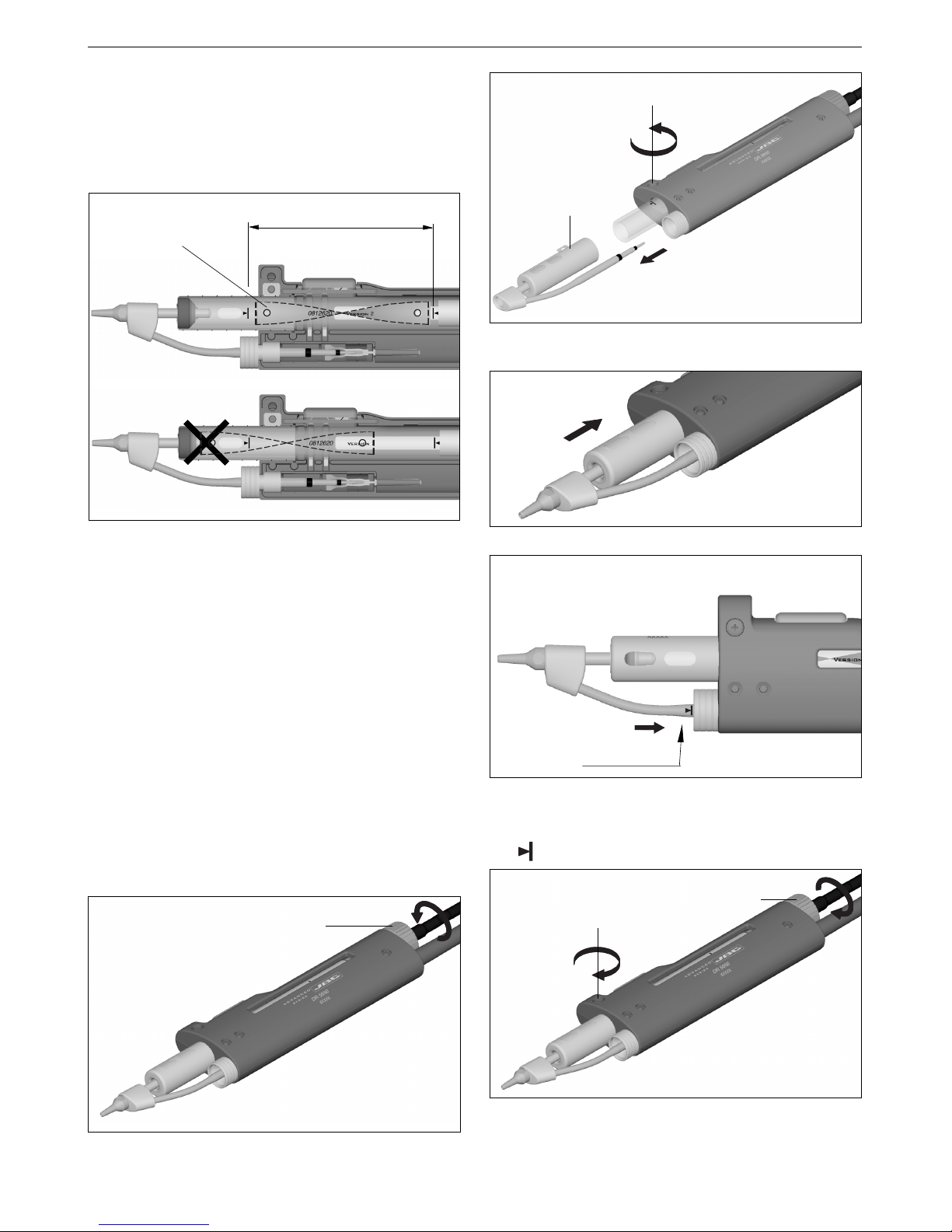

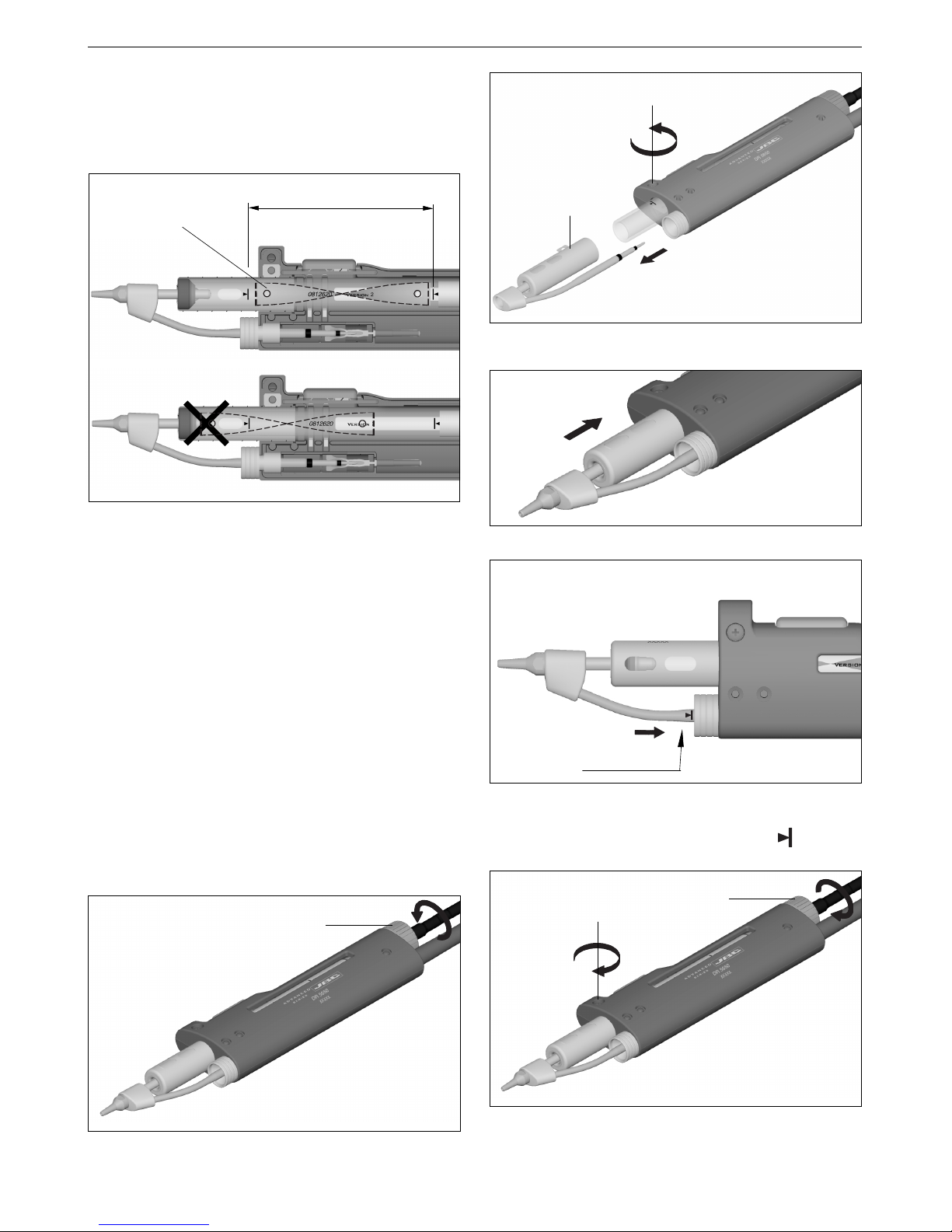

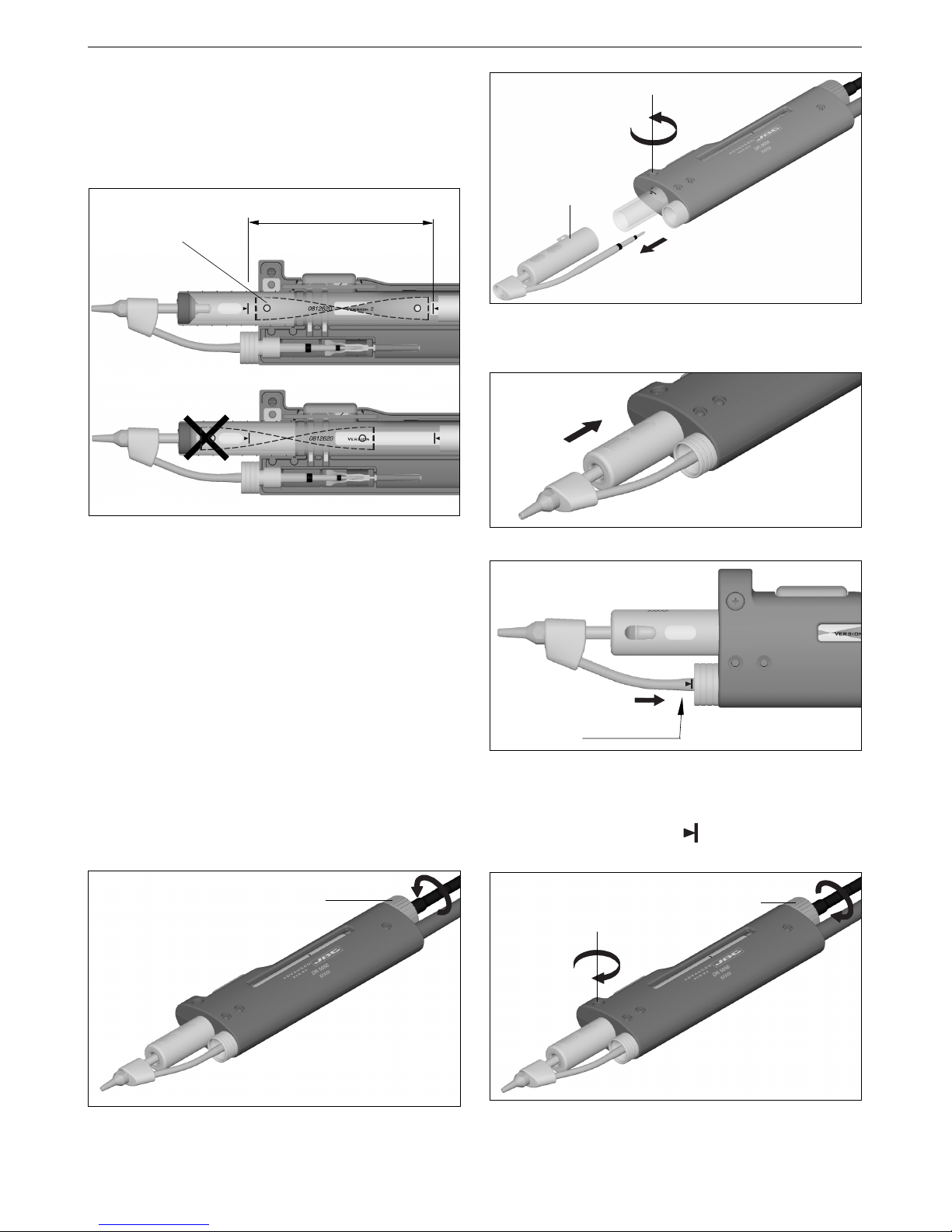

Placement instruction of the spiral in the tin
deposit

The spiral needs to be positioned between the
2 lines marked on the tin deposit.

Solder tin deposits

It can be chosen between two different deposit
types:

- Metal Ref. 0812630.

- Glass Ref. 0812620.

- Tighten the screw indicated in the picture
then tighten the lid.

Change the heating element of the
desoldering iron (Ref. 5650010)

- Undo the screw indicated in the picture
and remove the heating element.

- Place the new heating element.

- To perform this operation, the deposit
lid needs to be loosened.

Important.

- For a good connection it is essential to insert
the cartridge lining up the mark with the
handle screw cap.

Spiral

Alignment

Lid

Fixing screw

Lid

Heating element

Ref. 5650010

Fixing screw

ESPAÑOL

5

Agradecemos la confianza depositada en JBC al adquirir el desoldador DR 5650.
Ha sido fabricado con las más estrictas normas de calidad, para prestarle el mejor
servicio. Antes de poner en marcha el aparato, recomendamos leer con atención las
instrucciones que a continuación se detallan.

DESOLDADOR DR 5650

Se suministra con:

- El desoldador DR 5650 ref. 5650000 con la
punta 5600-003 ref. 5600003.
Potencia desoldador: 75W.

- El conjunto de accesorios ref. 0780593 que
incluye, las puntas del desoldador: 5600-013,
5600-004 y 5600-005.

- Manual de instrucciones.

Este producto no debe ser tirado a la
basura.

Bomba desoldadora eléctrica

MS 9024 Ref.9014000

Bomba desoldadora de aire comprimido

MS 9025 Ref.9025000

Soporte desoldador

DR 8500 Ref.0788500

Filtros de recambio

Ref.0005966

Filtros de
recambio

Ref.0781046

Conjunto filtro

aspiración

Ref.0821830

Desoldador

DR 5650

Ref.5650000

Cartucho

desoldador

Ref.5650010

Proceso para desoldar

Utilice un modelo de punta de mayor diámetro
interior que el pin a desoldar, con el fin de
conseguir el máximo de aspiración y de
transmisión térmica, asegurese de que la punta
está bien estañada.

1 Apoye la punta del desoldador, de forma

que el terminal del componente penetre
dentro del orificio de la punta.

2 Cuando la soldadura se licúe, imprima a la

punta del desoldador un movimiento de
rotación que permita desprender de los
laterales el terminal del componente.

3 Accione entonces, no antes, el pulsador

de la bomba de vacío el tiempo necesario
para succionar la soldadura.

1

23

Después de cada pulsación del botón del
desoldador hay un breve retardo hasta el
paro de la bomba de aspiración, con la
finalidad de asegurar que se vacía
completamente el circuito de aspiración.

Si algún terminal ha quedado con restos de
soldadura, después de intentar desoldarlo,
suéldelo nuevamente aportando estaño y re­pita la operación de desoldar.

- Para la limpieza de las puntas utilice la
esponja del soporte, que debe estar
húmeda pero no empapada de agua.

Conservación de las puntas

- Periódicamente se debe pasar la baqueta
del diámetro mayor que permita en el interior
de la punta, para limpiar el conducto de
aspiración.

ESPAÑOL

6

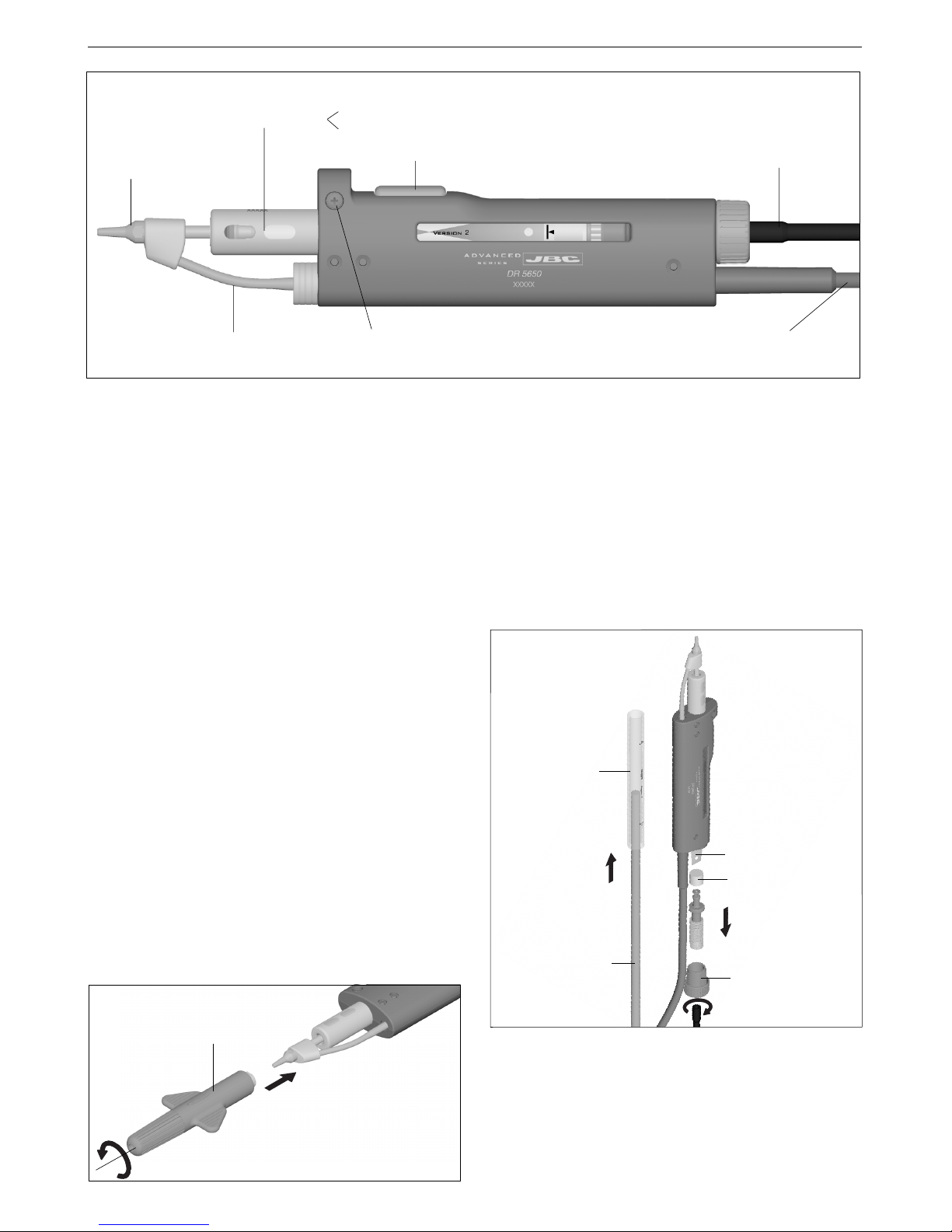

DR 5650 Ref.5650000

Punta desoldador

Cartucho

Pulsador aspiración

Tubo aspiración

Cable desoldador

Depósito estaño

Metal
Vidrio

Tornillo de fijación del cartucho

Es necesario utilizar sólo aguaEs necesario utilizar sólo agua

Es necesario utilizar sólo aguaEs necesario utilizar sólo agua

Es necesario utilizar sólo agua
desionizada para humedecer la esponja.desionizada para humedecer la esponja.

desionizada para humedecer la esponja.desionizada para humedecer la esponja.

desionizada para humedecer la esponja.
Si utiliza agua normal es muy probable
que la punta se ensucie con las sales
disueltas que hay en el agua.

- No lime ni utilice herramientas abrasivas
que puedan destruir la capa de protección
superficial de la punta y evite los golpes.

- Si la punta ha estado mucho tiempo sin
ser estañada, utilice un cepillo metálico
para eliminar el óxido y la suciedad.

IMPORTANTE: NO hacer funcionar la bomba
de vacío durante la operación de estañado de
la punta del desoldador, ya que el humo que
desprende el flux ensuciará rápidamente los
conductos y el filtro de entrada de la bomba.

la espiral, y con una baqueta limpiaremos el interior
del depósito.

- Observe el estado del filtro y cámbielo si
estuviera sucio o degradado.

- Vuelva a poner el depósito con el filtro y la
espiral. Cierre el conjunto enroscando el tapón.

Cambio de la punta del desoldador

Esta operación debe realizarse en caliente a
una temperatura mínima de 250°C, para que
los residuos de estaño que hayan quedado
en el interior estén fundidos.

- Desenrosque la punta a sustituir, con la
ayuda de la llave que se suministra.

- Coloque la nueva punta. Apriete con la llave
para conseguir una buena estanqueidad.

Ref. 0780550

Tapón depósito

Baqueta

Ref.0786640

Filtro Ref.0780840

Depósito

Espiral

Vaciado depósito del desoldador y cambio
del filtro (posición vertical)

Para realizar esta operación debe desenroscar el
tapón y retirar el depósito con el desoldador en
posición vertical, seguidamente extraemos el filtro
y

ESPAÑOL

7

003 / 013

2.7

1

0.8

006

4.2

1.9

1.7

005

3.4

1.5

1.3

004

3.2

1.3

1.1

002 HT

012 HT

1.8

0.8

0.6

001 HT

011 HT

1.4

0.6

0.4

5600-011HT 5600-012 HT 5600-013

5600-001HT 5600-002 HT 5600-003 5600-004 5600-005 5600-006 5600-007 5600-009 5600-014 5600-015

5600

A

ø

(mm)

B

ø

(mm)

max.pin

ø

(mm)

015

4.8

3

2.8

014

2.5

1

0.8

009

5

1.3

1.1

007

4.8

2.4

2.2

A

ø

B

ø

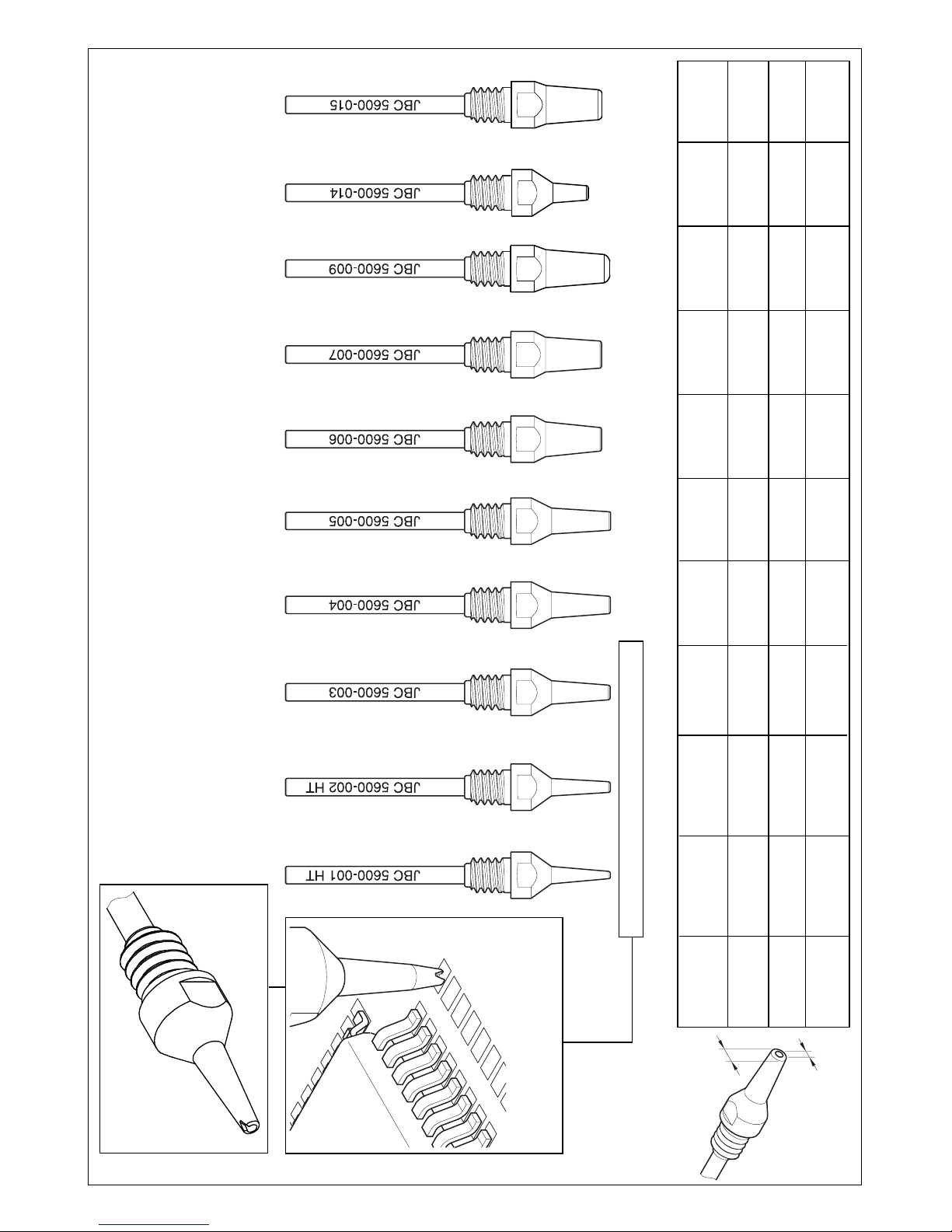

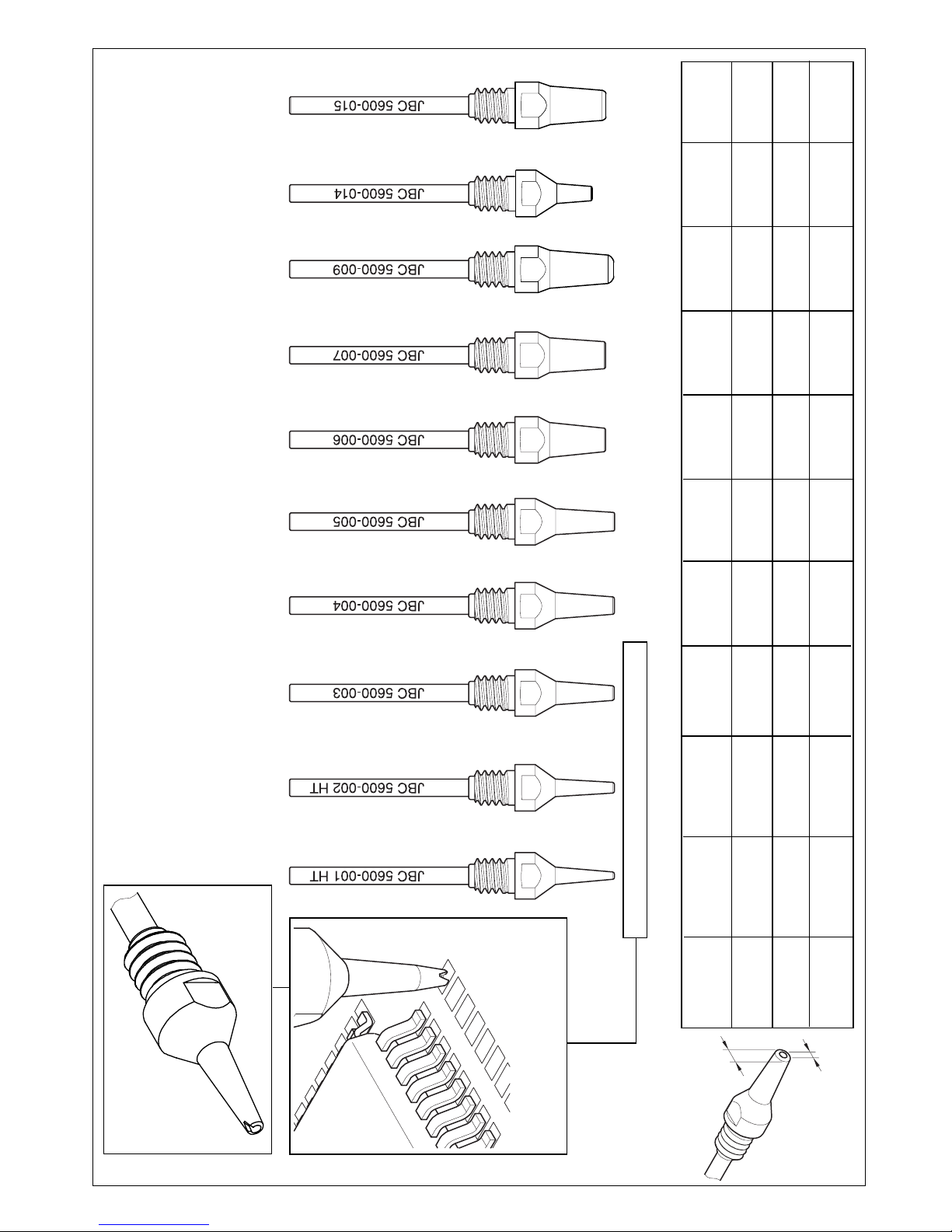

PUNTAS DESOLDADOR

Alto rendimiento térmico Ref. HT: Este tipo de puntas tienen una gran capacidad de transmisión

térmica y por consiguiente mayor rapidez de desoldadura. Su duración es algo menor que las

blindadas de larga duración.

Estas puntas están especialmente

diseñadas para la limpieza de pads.

JBC se reserva el derecho de introducir modificaciones sin
previo aviso

ESPAÑOL

8

Tipos de depósito de estaño

Se puede escoger entre dos tipos de
depósitos:

- Metálico Ref. 0812630.

- Vidrio Ref. 0812620.

Posicionamiento correcto de la espiral en el
depósito del desoldador

Para el correcto funcionamiento del desoldador
se debe posicionar la espiral entre las 2 líneas
marcadas en el depósito del desoldador.

- Apriete el tornillo de fijación del cartucho
y finalmente apriete el tapón del
depósito.

Cambio del cartucho del desoldador (Ref.

5650010)

- Desenrosque el tornillo de fijación y
extraiga el cartucho.

- Coloque el nuevo cartucho.

- Para realizar está operación debe aflojar
el tapón del depósito.

Importante.

- Para asegurar una buena conexión debe
introducir el cartucho alineando la marca

con el casquillo del mango.

Espiral

Alineación

Tapón del depósito

Tornillo de fijación

Tapón del depósito

Cartucho

Ref. 5650010

Tornillo de fijación

FRANÇAIS

Nous vous remercions de la confiance déposée en JBC à travers l’acquisition de cet
fer à dessouder DR 5650. Il est fabriquée dans les plus strictes normes de qualité
pour vous rendre un meilleur service. Avant de mettre l’appareil en marche, nous
vous recommandons de lire attentivement les instructions détaillées ci-après.

9

FER À DESSOUDER DR 5650

Se compose de:

- Le fer à dessouder DR 5650 réf. 5650000 avec
la buse à dessouder 5600-003 réf. 5600003.
Puissance nominale: 75W.

- Le kit d’accessoires réf. 0780593 qui
comprend les buses à dessouder 5600-013,
5600-004 et 5600-005.

- Manuel d'instructions.

Ce produit ne doit pas être jeté à la
poubelle.

Pompe à dessouder électrique

MS 9024 Réf.9024000

Pompe à dessouder à air comprimé

MS 9025 Réf.9025000

Support du fer à dessouder

DR 8500 Réf.0788500

Filtres de rechange

Réf.0005966

Filtres de

rechange

Réf.0781046

Ensemble filtre

aspiration

Réf.0821830

Fer à dessouder

DR 5650

Réf.5650000

Élément chauffant

Réf.5650010

Procédé de dessoudure

Utiliser un modèle de panne de plus grand
diamètre que le pad à dessouder, dans le but
d’obtenir le maximum d’aspiration et de ren­dement thermique, assurez-vous que la buse
est bien étamée.

1 Appuyer la panne du fer à dessouder, de

façon que l’extrémité du composant pénètre
dans l’orifice de la panne.

2 Lorsque la soudure se liquéfie, imprimer à

la buse d'aspiration un mouvement rotatoire
qui permet de détacher les extrémités de
la patte du composant.

3 Appuyer à ce moment-là, et non pas avant,

sur le bouton de commande de la pompe
à vide le temps nécessaire pour aspirer
par suction la soudure.

1

23

Aprés avoir appuyé sur le bouton du fer à
dessouder il y a un bref retard jusqu' à l'arrêt
de la pompe d'aspiration, dans le but de
s'assurer que le circuit d'aspiration soit
complètement vide.

Si une patte du composant a conservé de
l'étain après que l’on a essayé de la dessouder,
nous vous recommandons de la souder à
nouveau en faisant un apport d'étain et de
répéter l’opération de dessoudage.

- Pour le nettoyage des buses veuillez utiliser
l’éponge du support, qui doit être légèrement
humide.

Conservation des pannes

- Nettoyer périodiquement le circuit
d’aspiration, en introduisant la baguette de
plus grand diamètre dans l’orifice de l’embout.

FRANÇAIS

10

DR 5650 Réf.5650000

Buse d'aspiration

Bouton d'aspiration

Tube d'aspiration

Câble du fer à dessouder

Dépôt récupération étain

Métal
Verre

Élément chauffant

Vis de fixation de la cartouche

d’une baguette nettoyer l’intérieur du dépôt.

- Observez l’état du filtre et changez-le s’il
est sale ou dégradé.

- Replacez le dépôt avec le filtre et la spirale.
Fermez l’ensemble en vissant le bouchon.

Réf. 0780550

Vidange réservoir du fer à dessouder et
remplacement du filtre (position verticale)

Pour réaliser cette opération vous devez
devisser le bouchon et retirer le dépôt avec
le fer à souder en position verticale, par la
suite extraire le filtre et la spirale et à l’aide

Bouchon dépôt

Baguette

Réf. 0786640

Filtre Réf.0780840

Dépôt

Spirale

Changement de la buse du fer à dessouder

Cette opération doit être réalisée à chaud à
une température minimale de 250°C, pour
que les résidus d’étain qui seraient restés à
l’intérieur soient fondus.

-Dévissez la buse à remplacer, au moyen de
la clef qui est fournie.

- Placez la nouvelle buse, vissez avec la clef,
en obtenant ainsi une bonne étanchéité.

Il est nécessaire d’utiliser de l’eauIl est nécessaire d’ utiliser de l’ eau

Il est nécessaire d’utiliser de l’eauIl est nécessaire d’ utiliser de l’ eau

Il est nécessaire d’utiliser de l’eau
deionisée pour humidifier l’épongedeionisée pour humidifier l’éponge

deionisée pour humidifier l’épongedeionisée pour humidifier l’éponge

deionisée pour humidifier l’éponge

..

..

. Si vous
utilisez de l’eau courante, il est très probable
que la panne soit contaminée par les sels
dissous contenus dans l’eau.

- Ne limez ni n’utilisez aucun outil abrasif
qui pourrait détruire la couche de
protection superficielle de la panne et
évitez les chocs et accoups.

- Si la panne n'a pas été étamée depuis
longtemps, utiliser une brosse métalique
pour éliminer l’oxydation et les saletés.

IMPORTANT: NE PAS faire fonctionner la
pompe à vide pendant l’opération d’étamage
de la panne du fer à dessouder, étant
donné que la fumée qui dégage le flux,
encrasserait rapidement les conduits et le
filtre du circuit pneumatique.

FRANÇAIS

11

003 / 013

2.7

1

0.8

006

4.2

1.9

1.7

005

3.4

1.5

1.3

004

3.2

1.3

1.1

002 HT

012 HT

1.8

0.8

0.6

001 HT

011 HT

1.4

0.6

0.4

5600-011HT 5600-012 HT 5600-013

5600-001HT 5600-002 HT 5600-003 5600-004 5600-005 5600-006 5600-007 5600-009 5600-014 5600-015

5600

A

ø

(mm)

B

ø

(mm)

max.pin

ø

(mm)

015

4.8

3

2.8

014

2.5

1

0.8

009

5

1.3

1.1

007

4.8

2.4

2.2

A

ø

B

ø

BUSES D'ASPIRATION

Haut rendement thermique Réf. HT: Ce type de panne se distingue par sa grande capacité de

transmission thermique: une qualité qui lui permet de dessouder beaucoup plus rapidement que

n'importe quel autre modèle. Sa durée de vie est légèrement inférieure à celle des pannes traitées

longue durée.

Ces pannes ont été spécialement

conçues pour le nettoyage de pads.

JBC se réserve le droit d'apporter des modifications
techniques à ses appareils sans préavis

FRANÇAIS

12

Positionnement correct de la spirale dans le
dépôt du crayon à dessouder

Pour un bon fonctionnement du crayon à
dessouder il faut positionner la spirale entre les
2 marques du dépôt.

Types de dépôt d’étain

Il est possible de choisir entre deux types de
dépôts:

-Métallique Réf. 0812630.

- Verre Réf. 0812620.

- Resserer la vis de fixation de la cartouche
et pour finir serrer le bouchon du dépôt.

Changement de l'élément chauffant du
fer à dessouder (Réf. 5650010)

- Desserer la vis de fixation et extraire la
cartouche.

- Positionner le nouvel élément chauffant.

- Pour réaliser cette opération, vous devez
desserer le bouchon du dépôt.

Important.

- Pour assurer une bonne conection il faut
introduire la cartouche en alignant la marque

sur le manche.

Spirale

Alignement

Bouchon du dépôt

Vis de fixation

Bouchon du dépôt

Élément chauffant

Réf. 5650010

Vis de fixation

DEUTSCH

13

Wir danken Ihnen für das Vertrauen, das Sie JBC mit dem Kauf unseres Entlötkolben
DR 5650 erwiesen haben. Er entspricht höchsten Qualitätsanforderungen, so dass
Sie optimale Lötergebnisse erwarten dürfen. Wir empfehlen, vor Inbetriebnahme des
Kolbens aufmerksam die folgenden Hinweise zu lesen.

Dieses Produkt darf nicht mit dem
Hausmüll entsorgt werden.

ENTLÖTKOLBEN DR 5650

Im Lieferumfang:

- Entlötkolben DR 5650 Ref. 5650000 mit der
Spitze 5600-003 Ref. 5600003.
Leistung Entlötkolben: 75 W.

- Zubehörsatz Ref. 0780593 mit Spitzen für den
Entlötkolben: 5600-013, 5600-004 und 5600-005.

- Bedienungsanweisung.

Entlötverfahren

Um eine optimale Saug- und Wärmeleistung
zu gewährleisten, sollte der Durchmesser der
Entlötspitze stets größer als das zu
bearbeitende Pad sein und sichergestellt
werden, dass die Spitze gut verzinnt ist.

1 Entlötkolben so aufsetzen, dass der Pin

des jeweiligen Bauelements in die
Kolbenöffnung hineinragt.

2 Sobald sich das Lot verflüssigt, den

Entlötkolben drehen bzw. hin- und
herbewegen, so dass sich der Pad des
Bauelements von den Seiten lösen lässt.

3 Erst dann den Druckschalter der

Vakuumpumpe solange betätigen, bis das
vorhandene Lötzinn abgesaugt ist.

1

23

Nach jeder Betätigung des Betriebsknopfes
des Entlötkolbens tritt eine kurze Verzögerung
bis zum Abschalten der Saugpumpe auf,
durch die die vollständige Entleerung der
Saugleitungen sichergestellt wird.

Verbleiben an einem Pin nach dem Entlöten
Zinnrückstände, ist dieser durch neue Zinn­zufuhr wieder zu verlöten und erst danach ein
zweites Mal zu entlöten.

Elektrische Entlötpumpe

MS 9024 Ref.9024000

Druckluftpumpe zum Entlöten

MS 9025 Ref.9025000

Entlötkolbenständer

DR 8500

Ref.0788500

Ersatzfilter

Ref.0005966

Ersatzfilter

Ref.0781046

Saugfiltereinheit

Ref.0821830

Entlötkolben

DR 5650

Ref.5650000

Kartusche

Ref.5650010

Behandlung der Spitzen

- Die Saugleitung ist in regelmäßigen Ab­ständen mit Hilfe des für die jeweilige Spitze
dicksten Reinigungsstäbchens von
etwaigen Rückständen zu befreien.

- Zur Reinigung der Spitzen ist der im
Kolbenständer vorgesehene Schwamm zu
benutzen, der leicht mit Wasser
angefeuchtet sein sollte.

DEUTSCH

14

DR 5650 Ref.5650000

Entlötspitze

Kartusche

Druckknopf Ansaugbetätigung

Vakuumschlauch

Entlötkolbenkabel

Lötzinndepot

Metall
Glas

Befestigungsschraube der Kartusche

Es ist erforderlich zum Befeuchten desEs ist erforderlich zum Befeuchten des

Es ist erforderlich zum Befeuchten desEs ist erforderlich zum Befeuchten des

Es ist erforderlich zum Befeuchten des
Schwamms nur entionisiertes Wasser zuSchwamms nur entionisiertes Wasser zu

Schwamms nur entionisiertes Wasser zuSchwamms nur entionisiertes Wasser zu

Schwamms nur entionisiertes Wasser zu
verwendenverwenden

verwendenverwenden

verwenden. Wenn normales Wasser benutzt
wird, ist es sehr wahrscheinlich, dass die
Spitze durch die im Wasser gelösten Salze
verschmutzt wird.

- Keine Feilen oder sonstige die Schutzschicht
der Spitze beeinträchtigende Werkzeuge
verwenden und vor Schlägen schützen.

- Ist die Spitze längere Zeit nicht verzinnt
worden, beseitigen Sie mit einer
Metallbürste das Oxid und den Schmutz.

WICHTIG

::

::

: Beim Verzinnen der Entlötspitze
darf die Vakuumpumpe NICHT in Betrieb sein;
der vom Flux freigesetzte Rauch würde sonst
die Leitungen und den Filter des
Pneumatikkreises zu schnell verschmutzen.

- Den Zustand des Filters überprüfen und
durch einen neuen ersetzen, wenn er
verschmutzt oder beschädigt ist.

- Das Depot mit Spirale und Filter wieder
einführen. Das Ganze durch Festschrauben
des Verschlusses schließen.

Wechsel der Entlötspitze

Beim Entlötkolben muß der Spitzenwechsel
bei einer Temperatur von mindestens 250° C
erfolgen, damit sich die Zinnrückstände im
Inneren des Kolbens nicht verfestigen.

- Spitze mit dem mitgelieferten Schlüssel
herausschrauben.

- Neue Spitze einsetzen und mit dem Schlüssel
anziehen, bis die Entlötspitze hermetisch schließt.

Réf. 0780550

Depotverschluss

Reinigungsstock

Ref. 0786640

Filter Ref.0780840

Lötzinndepot

Spirale

Ausleeren des Lötzinndepots und Filterwechsel

(senkrechte Stellung)

Hierzu muss der Verschluss geöffnet und das
Depot herausgezogen werden mit dem
Entlötkolben in senkrechter Stellung. Erst den
Filter, dann die Spirale entfernen und das Innere
des Depots mit einem Reinigungsstock reinigen.

DEUTSCH

15

003 / 013

2.7

1

0.8

006

4.2

1.9

1.7

005

3.4

1.5

1.3

004

3.2

1.3

1.1

002 HT

012 HT

1.8

0.8

0.6

001 HT

011 HT

1.4

0.6

0.4

5600-011HT 5600-012 HT 5600-013

5600-001HT 5600-002 HT 5600-003 5600-004 5600-005 5600-006 5600-007 5600-009 5600-014 5600-015

5600

A

ø

(mm)

B

ø

(mm)

max.pin

ø

(mm)

015

4.8

3

2.8

014

2.5

1

0.8

009

5

1.3

1.1

007

4.8

2.4

2.2

A

ø

B

ø

ENTLÖTSPITZEN

Hohe Heizleistung Ref. HT : Diese Spitzen zeichnen sich durch eine ausgezeichnete Wärmeleitfähigkeit

aus und ermöglichen ein besonders schnelles Entlöten. Ihre Lebensdauer ist etwas geringer als die der

gepanzerten Long-Life-Spitzen.

Diese Spitzen sind speziell für die

Reinigung von Pads entworfen worden.

DEUTSCH

16

JBC behält sich das Recht vor, technische oder konstruktive
Änderungen ohne vorherige Ankündigung vorzunehmen

Korrekter Einbauort der Spirale im
Lötzinndepot

Damit der Entlötkolben ordnungsgemäß arbeiten
kann, muss die Spirale zwischen den 2 im
Lötzinndepot markierten Linien eingebaut werden.

Lötzinndepotarten

Es sind zwei verschiedene Arten von
Lötzinndepots lieferbar:

- Metall Ref. 0812630.

- Glas Ref. 0812620.

- Ziehen Sie die Befestigungsschraube der
Kartusche wieder an und verschließen Sie
den Depotverschluss.

Kartuschenwechsel des Entlötkolbens (Ref.

5650010)

- Schrauben Sie die Befestigungsschraube
der Kartusche heraus und ziehen Sie diese
aus dem Entlötkolben.

- Legen Sie die neue Kartusche ein.

- Um diese Operation durchzuführen, muss
zunächst der Depot Verschluss
aufgeschraubt werden.

Wichtig.

- Um eine sichere Verbindung zu bekommen
ist es ausschlaggebend, die Kartuche bis
zum Anschlag einzustecken. Orientieren Sie
sich dabei an der Hülse des Entlötkolbens
und der Markierung der Kartusche.

Spirale

Ausrichtung

Depotverschluss

Depotverschluss
Befestigungsschraube
der Kartusche

Kartusche

Ref. 5650010

Befestigungsschraube der
Kartusche

ITALIANO

La ringraziamo per la fiducia che ha riposto nella JBC con l’acquisto del nostro
dissaldatore DR 5650. Questo è stato fabbricato secondo le più rigide norme di qualità,
per offrirLe il servizio migliore. Prima di accendere l’apparecchio, Le consigliamo di
leggere attentamente le istruzioni che seguono.

Questo prodotto non deve seguire il
normale percorso di smaltimento dei rifiuti.

DISSALDATORE DR 5650

È composto da:

- Il dissaldatore DR 5650 rif. 5650000 con la
punta 5600-003 rif. 5600003.
Potenza dissaldatore: 75W.

- Il kit accessori rif. 0780593 che include le
punte del dissaldatore: 5600-013, 5600-004
e 5600-005.

- Manuale di istruzioni.

Pompa dissaldante elettrica

MS 9024 Rif.9024000

Pompa dissaldante ad aria compressa

MS 9025 Rif.9025000

Supporto dissaldatore

DR 8500

Rif.0788500

Filtri di ricambio

Rif.0005966

Filtri di

ricambio

Rif.0781046

Gruppo filtro

aspirazione

Rif.0821830

Dissaldatore

DR 5650

Rif.5650000

Cartuccia

dissaldatore

Rif.5650010

17

Procedimento per dissaldare

Utilizzare un modello di punta di diametro
maggiore al piedino da dissaldare, per ottenere
il massimo di aspirazione e di resa termica,
assicurarsi che la punta sia ben stagnata.

1 Appoggiare la punta del dissaldatore di

modo che il terminale del componente
penetri nell’orifizio della punta.

2 Quando la saldatura si liquefaccia,

imprimere alla punta del dissaldatore un
movimento di rotazione che permetta di
staccare il terminale del componente
dalle parti laterali.

3 Azionare allora, non prima, il pulsante di

comando della pompa per il tempo
necessario ad aspirare la saldatura.

Al termine di ogni pressione sul tasto del
dissaldatore si ha un breve ritardo al fermo
della pompa di aspirazione, con la finalità di
assicurare il vuoto completo del circuito
aspirante.

Se, dopo aver cercato di dissaldarlo, sono
rimasti residui di saldatura su qualche
terminale, saldarlo nuovamente apportando
stagno e ripetere l’operazione di dissaldatura.

1

23

Conservazione delle punte

- Periodicamente si deve passare la
bacchetta del maggior diametro che
permetta il foro della punta, per pulire il
condotto d’aspirazione.

- Per la pulizia delle punte utilizzare la
spugnetta, umida non molto bagnata,
incorporata nel supporto.

ITALIANO

18

DR 5650 Rif.5650000

Punta dissaldante

Cartuccia

Pulsante aspirazione

Tubo aspirazione

Cavo dissaldatore

Deposito stagno

Metallo
Vetro

Vite di fissazione della cartuccia

pulire l'interno del deposito.

- Osservare lo stato di conservazione del
filtro e cambiarlo se sporco o degratato.

- Riporre il deposito con il filtro e la spirale.
Chiudere il tutto reinserendo il tappo.

Cambio della punta del dissaldatore

Quest’operazione deve essere realizzata a
caldo, ad una temperatura minima di 250 °C,
affinché i residui di stagno che siano rimasti
all’interno siano fusi.

- Con l’aiuto della chiave che viene fornita,
svitare la punta da sostituire.

- Collocare la nuova punta, e avvitare con la
chiave fino ad una buona tenuta.

Rif. 0780550

Tappo deposito

Bacchetta

Rif. 0786640

Filtro Rif. 0780840

Deposito

Spirale

Svuotamento del serbatoio del dissaldatore
e cambio del filtro (posizione verticale)

Per effettuare questa operazione bisogna
staccare il tappo e togliere il deposito con il
disaldatore in posizione verticale, in seguito
estrarre il filtro e la spirale e con la bacchetta

Per inumidire la spugna è necessarioPer inumidire la spugna è necessario

Per inumidire la spugna è necessarioPer inumidire la spugna è necessario

Per inumidire la spugna è necessario
usare solo acqua distillatausare solo acqua distillata

usare solo acqua distillatausare solo acqua distillata

usare solo acqua distillata. Se si utilizza
acqua normale il calcare può danneggiare
la punta.

- Non limare, né utilizzare utensili abrasivi
che possano distruggere lo strato di
protezione superficiale della punta e evitare
i colpi.

- Se la punta non è stata stagnata da molto
tempo, utilizzare uno spazzolino metallico
per eliminare la sporcizia e l’ossidazione.

IMPORTANTE: NON far funzionare la pompa
a vuoto durante l’operazione di stagnatura
della punta del dissaldatore, dato che il fumo
che emana il flux sporcherebbe rapidamente
i condotti ed il filtro del circuito pneumatico.

ITALIANO

19

003 / 013

2.7

1

0.8

006

4.2

1.9

1.7

005

3.4

1.5

1.3

004

3.2

1.3

1.1

002 HT

012 HT

1.8

0.8

0.6

001 HT

011 HT

1.4

0.6

0.4

5600-011HT 5600-012 HT 5600-013

5600-001HT 5600-002 HT 5600-003 5600-004 5600-005 5600-006 5600-007 5600-009 5600-014 5600-015

5600

A

ø

(mm)

B

ø

(mm)

max.pin

ø

(mm)

015

4.8

3

2.8

014

2.5

1

0.8

009

5

1.3

1.1

007

4.8

2.4

2.2

A

ø

B

ø

PUNTE DISSALDANTI

Alto rendimento termico Rif. HT: Questo tipo di punte ha una gran capacità di trasmissione termica

e, conseguentemente, una maggior rapidità di dissaldatura. La loro vita utile è leggermente inferiore

a quella delle punte trattate a lunga durata.

Queste punte sono particolarmente

adatte per la pulizia dei pads.

ITALIANO

20

JBC si reserva il diritto d'introdurre variazioni tecniche senza
preavviso

Tipi di deposito di stagno

Si possono scegliere due tipi di depositi:

- Metallico Rif. 0812630.

- Vetro Rif. 0812620.

Posizionamento corretto della spirale nel
deposito del dissaldatore

Per il corretto funzionamento del dissaldatore si
deve posizionare la spirale tra le due linee
segnate nel deposito del dissaldatore.

- Stringa la vite di fissazione della cartuccia e
prema il coperchio del deposito.

Cambio della cartuccia del dissaldatore
(Rif. 5650010)

- Svitare la vite di fissazione della
cartuccia ed estragga la cartuccia.

- Collocare la nuova cartuccia.

- Per effettuare questa operazione
bisogna allentare il coperchio del
deposito.

Importante.

- Per assicurare una buona connessione è
indispensabile introdurre la cartuccia
allineando il segno con l'attacco
dell'impugnatura.

Spirale

Allineamento

Coperchio del deposito

Coperchio del deposito

Vite di fissazione

Cartuccia

Ref. 5650010

Vite di fissazione

WARRANTY ENGLISH

The JBC 2 years warranty, guarantees
this equipment against all manufacturing
defects, covering the replacement of
defective parts and all necessary labour.

Warranty does not cover product wear
due to use or mis-use.

In order for the warranty to be valid,
equipment must be returned, postage
paid, to the dealer where it was
purchased enclosing this, fully filled in,
sheet.

GARANTIA ESPAÑOL

JBC garantiza este aparato durante 2
años, contra todo defecto de fabricación,
cubriendo la reparación con sustitución
de las piezas defectuosas e incluyendo
la mano de obra necesaria.

Quedan excluidas de esta garantía
las averías provocadas por mal uso
del aparato y desgaste por uso.

Es indispensable para acogerse a
esta garantía el envio del aparato al
distribuidor donde se adquirió, a portes
pagados, adjuntando esta hoja
debidamente cumplimentada.

GARANTIE FRANÇAIS

JBC garantit cet appareil 2 ans contre
tout défaut de fabrication. Cela
comprend la réparation, le
remplacement des pièces
défectueuses et la main d'oeuvre
nécessaire.

La garantie ne couvre pas l’usure liée
à l ’utilisation et à la mauvaise utilisation
du matériel.

Pour bénéficier de cette garantie il est
indispensable d'envoyer l'appareil
chez le distributeur où il a été acquis,
en ports payés, en joignant cette fiche
dûment remplie.

✂

MANUFACTURED BY

JBC Industrias, S.A.

Ramón y Cajal, 3 - 08750 MOLINS DE REI

BARCELONA - SPAIN

Tel.: [phone] - Fax: [phone]

http://www.jbctools.com e-mail:[e-mail]

0005449-0708

GARANTIE DEUTSCH

Für das vorliegende Gerät übernimmt
JBC eine Garantie von 2 Jahren, für
alle Fabrikationsfehler. Diese Garantie
schliesst die Reparatur bzw. den
Ersatz der defekten Teile sowie die
entsprechenden Arbeitskosten ein.

Ausgeschlossen von dieser
Garantieleistung sind durch
unsachgemässen Gebrauch
hervorgerufene Betriebsstörungen und
normale Gebrauchsabnützungen.

Zur Inanspruchnahme dieser Garantie
muss das Gerät portofrei an den
Vertriebshändler geschickt werden, bei
dem es gekauft wurde. Fügen Sie
dieses vollständig ausgefüllte Blatt bei.

GARANZIA ITALIANO

La JBC garantisce quest'apparato 2
anni contro ogni difetto di fabbricazione,
e copre la riparazione e la sostituzione
dei pezzi difettosi, includendo la mano
d'opera necessaria.

Sono escluse da questa garanzia le
avarie provocate da cattivo uso
dell'apparato e logorio da utilizzo.

Per usufruire di questa garanzia, è
indispensabile inviare, in porto franco,
l'apparato al distributore presso il
quale è stato acquistato, unitamente
a questo foglio debitamente compilato.

DATE OF PURCHASE

FECHA DE COMPRA

DATE D'ACHAT

KAUFDATUM

DATA DI ACQUISTO

STAMP OF DEALER

SELLO DEL DISTRIBUIDOR

CACHET DU DISTRIBUTEUR

STEMPEL DES HÄNDLERS

TIMBRO DEL DISTRIBUTORE

SERIAL Nº

✂
