jbc CP-2E, CP-1E, CP-9E User Manual

中文 48

Deutsch 32

Español 16

Compact

Micro Tweezers Station

Ref. CP-E

English 2

Page

www.jbctools.com

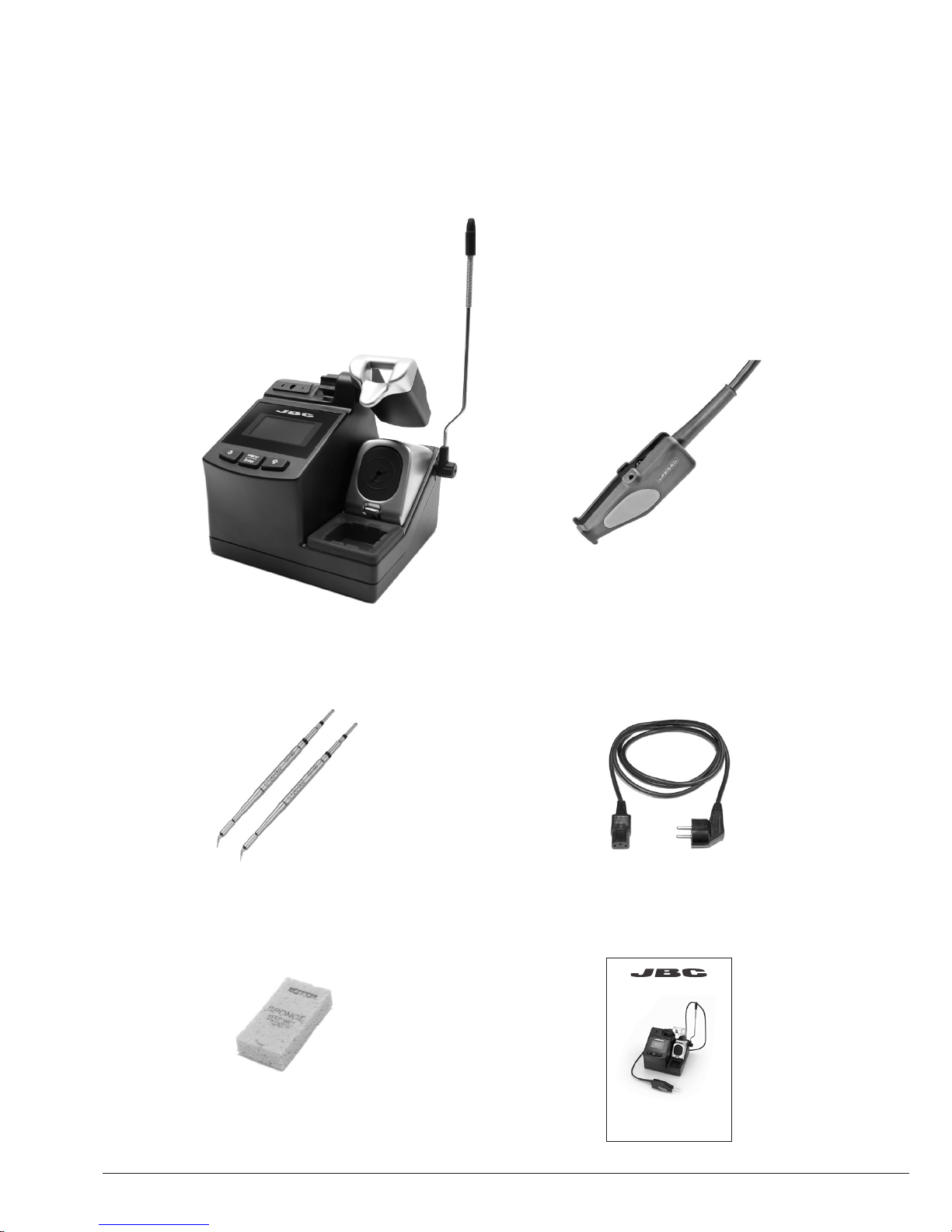

Packing List

The following items should be included:

Power Cord ........................................... 1 unit

Ref. 0009417 (100V/120V)
0009401 (230V)

Manual ................................................... 1 unit

Ref. 0016885

Sponge .................................................. 1 unit

Ref. S0354

Micro Tweezers ......................................... 1 unit

Ref. PA120-A

Compact

Micro Tweezers Station

Ref. CP-E

CP Control Unit ......................................... 1 unit

Ref. CP-1E (120V)
CP-2E (230V)
CP-9E (100V)

Cartridges (x2) ...................................... 1 unit

Ref. C120002

2

www.jbctools.com

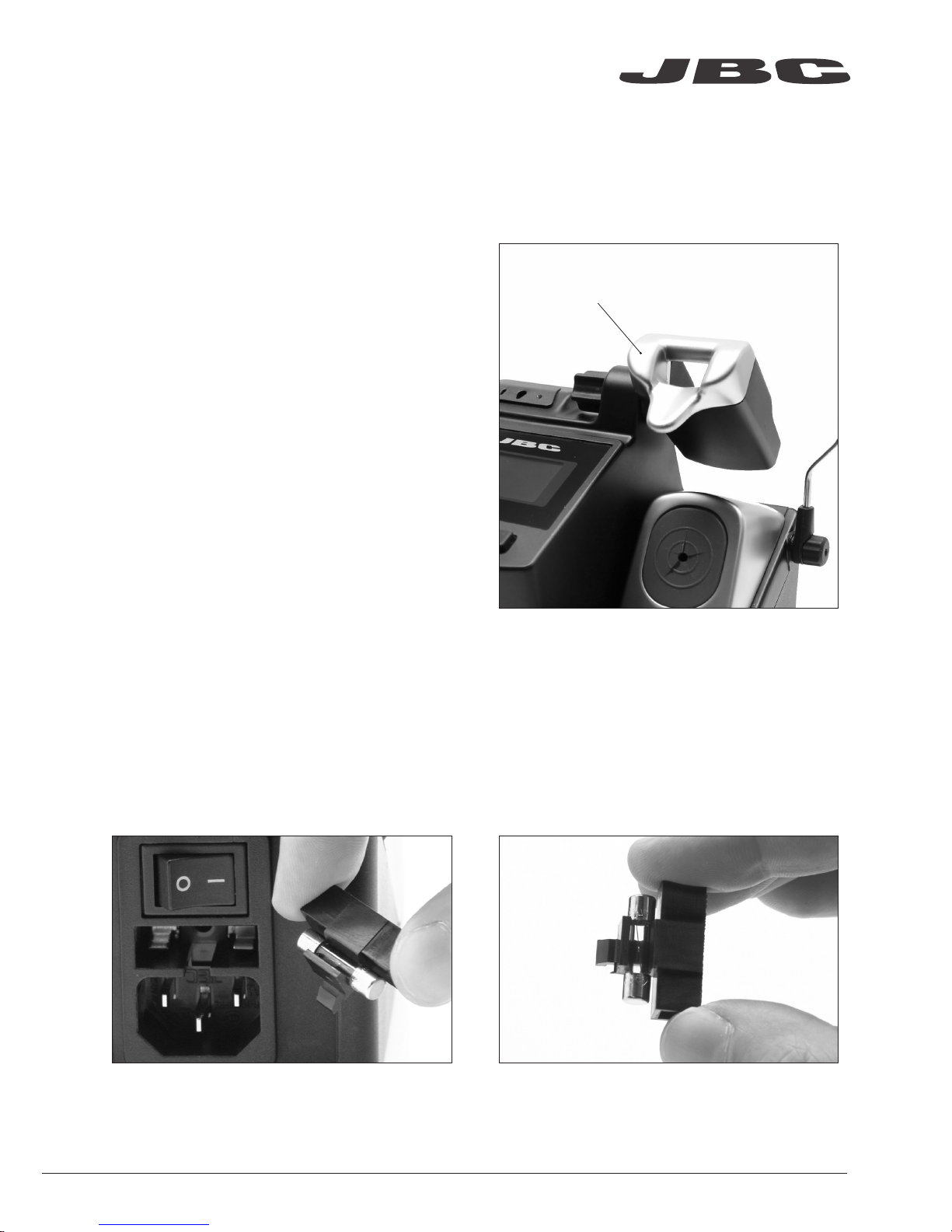

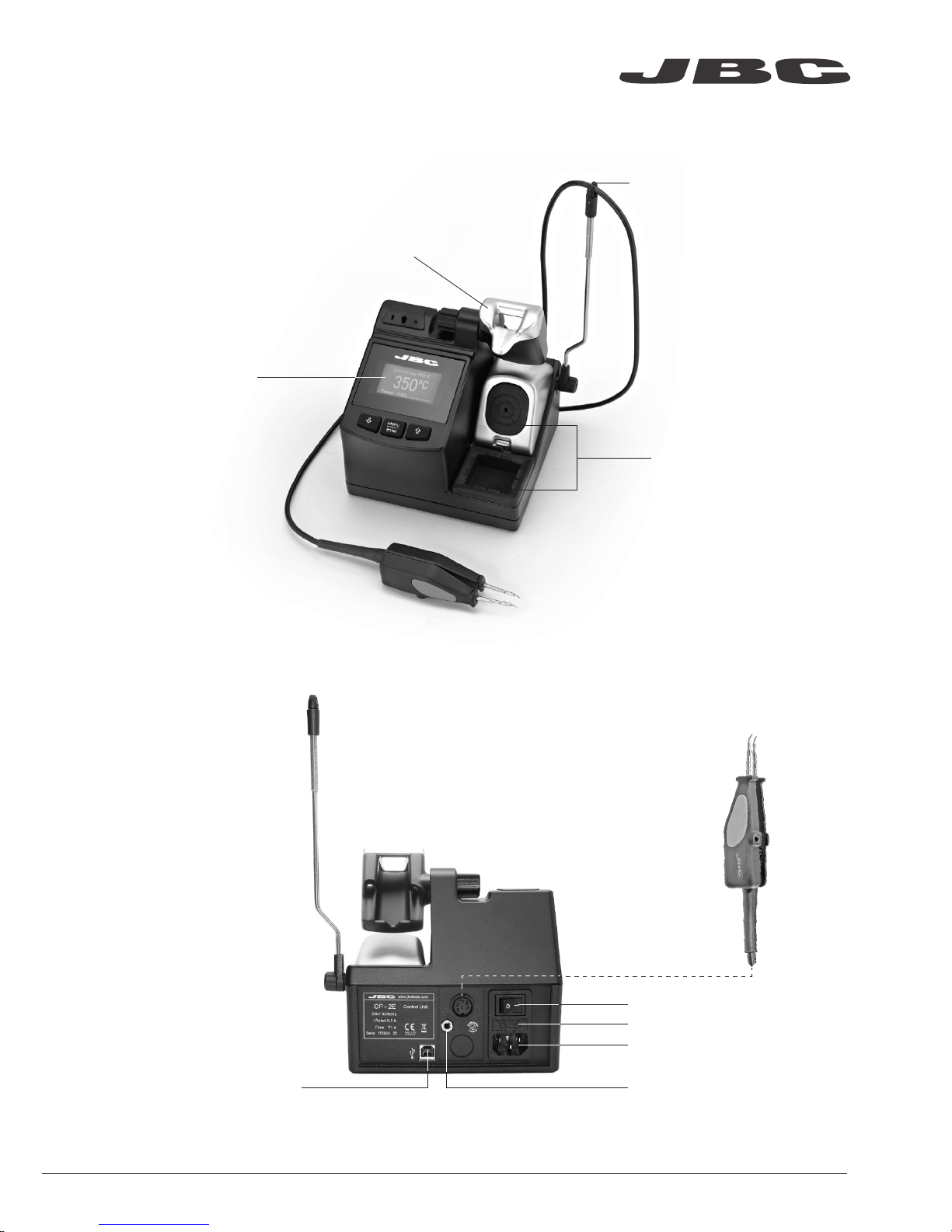

Power Socket

Main switch
Fuse

Equipotential connectionUSB-B connector

Features

Micro Tweezer s

Ref. PA120-A

Cable collector

Process Screen

Adjustable Stand:
Intelligent Heat Management

Tip Cleaner brass wool
with antisplash membrane

www.jbctools.com

3

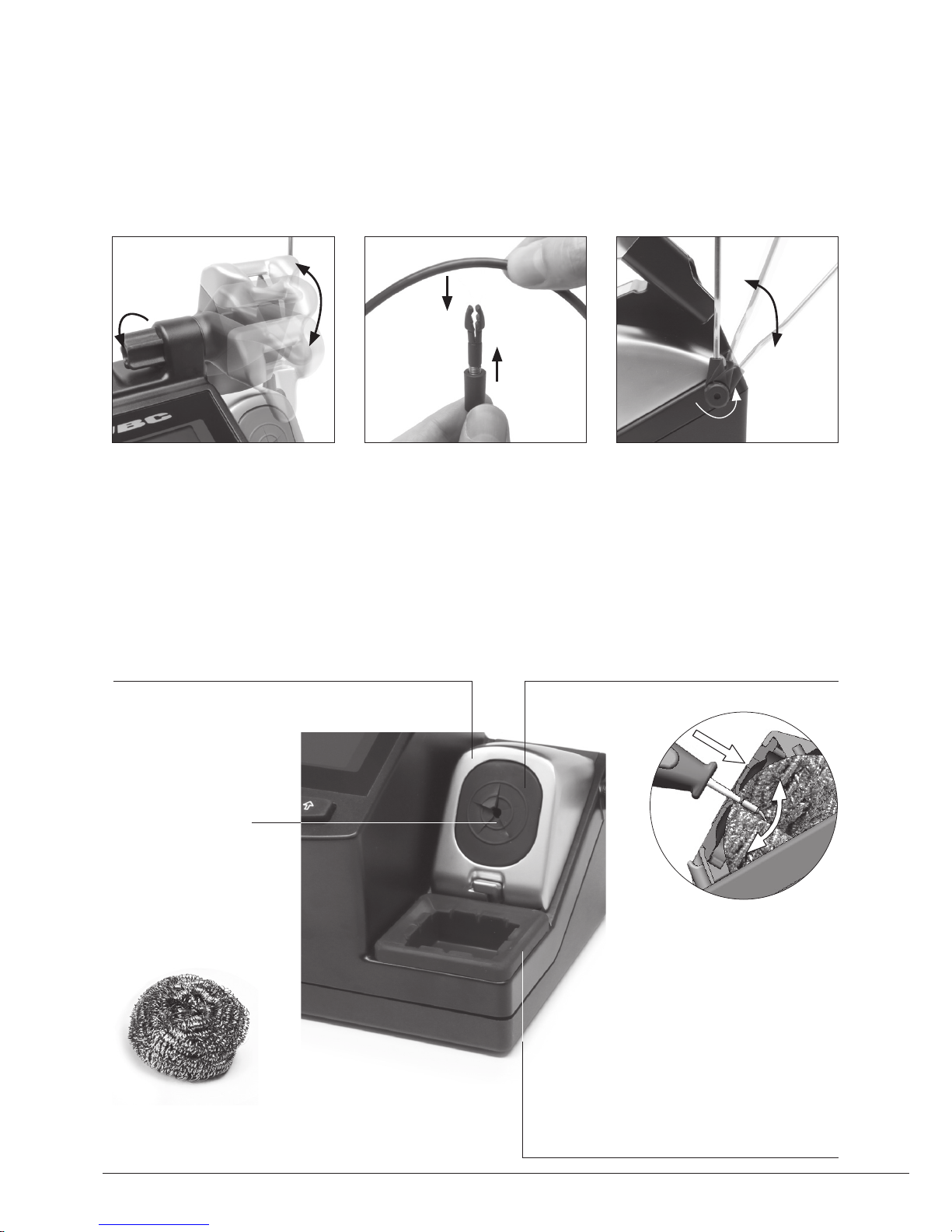

Adjustable stand Cable collector (Ref. CC3702)

Adjust the tool stand to suit
your work position.

Place the cable on the collector so that the working area is free
of cable.

Tip Cleaner

Brass Wool

Ref. CL6210

Very effective cleaning
method. Leaves a
small layer of solder
on the tip preventing
oxidation between
cleaning and rewetting.

Select the option to suit your needs and improve the thermal transfer of the tip.

Splashguard

Ref. 0017576

When using the brass wool. it prevents
splashing of solder particles.

Antisplash Membrane

Ref. 0 0175 74

Prevents splashing and
keeps the work area clean.

Wiper

Ref. CL0160

A temperature resistant receptacle for removing
excess solder by gently tapping or wiping.

If the tip is very dirty,
JBC recommends first
cleaning it with the wiper
to remove excess solder.

4

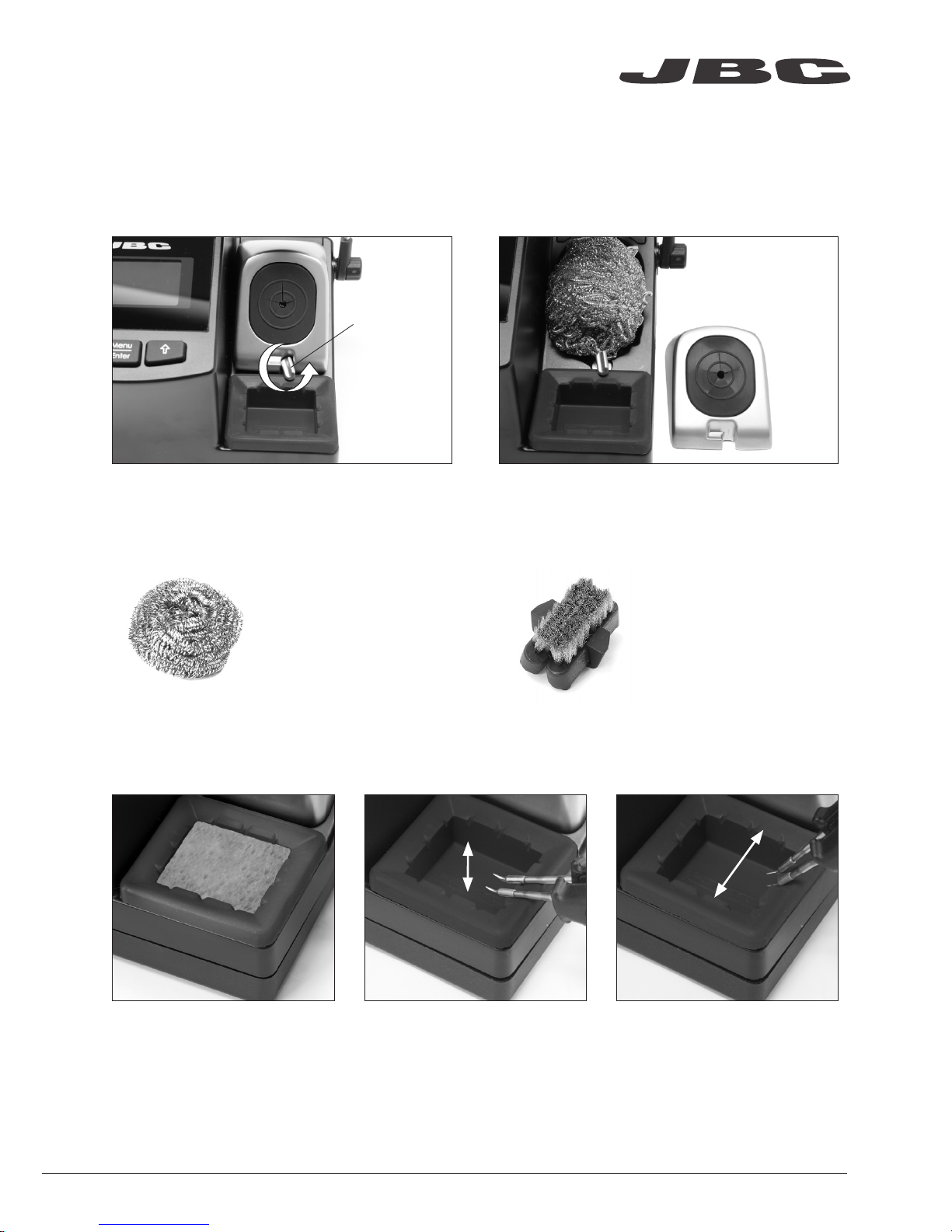

Removing the splashguard:

1. Unlock the splashguard. 2. Remove it.

Lock

More cleaning options (not supplied):

Inox Wool

Ref. CL6205
Provides a superior
cleaning of the tip.

Metal Brush

Ref. CL6220
When used carefully,
it provides a more
thorough cleaning.

Sponge

Ref. S0354
The least harmful cleaning
method. Keep the sponge
damp with distilled water to
avoid tip wear.

Tapping:

Tap gently to remove excess
solder.

Wiping:

Use the slots to remove
remaining particles.

Wiper

www.jbctools.com

5

ø0,7

1,5mm

ø 0,2

5mm

6mm

2. Inserting

3. Aligning 4. Fixing

Align the tip of the cartridge.
Use a flat pliers for a correct tip alignment.
Do not over-tighten the cartridge.

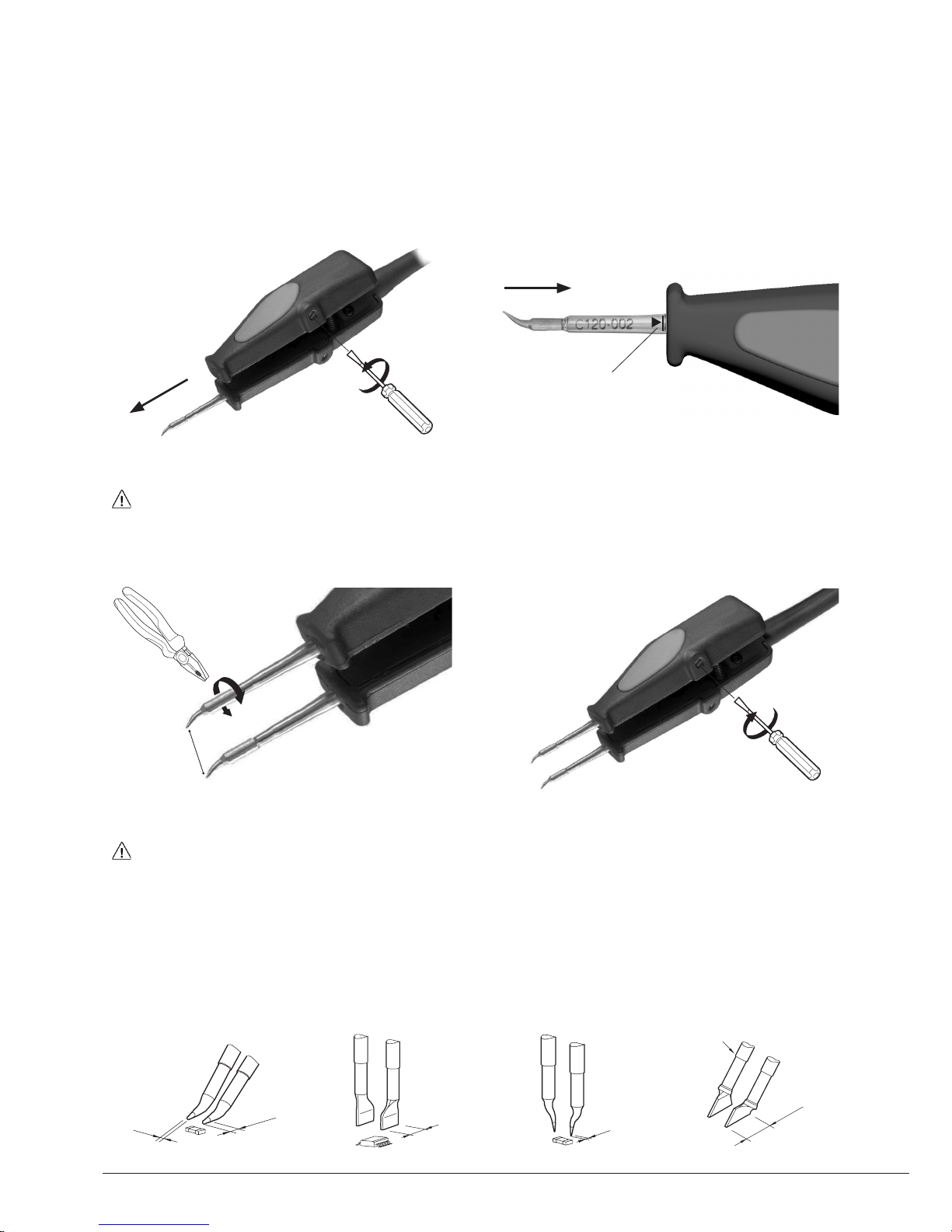

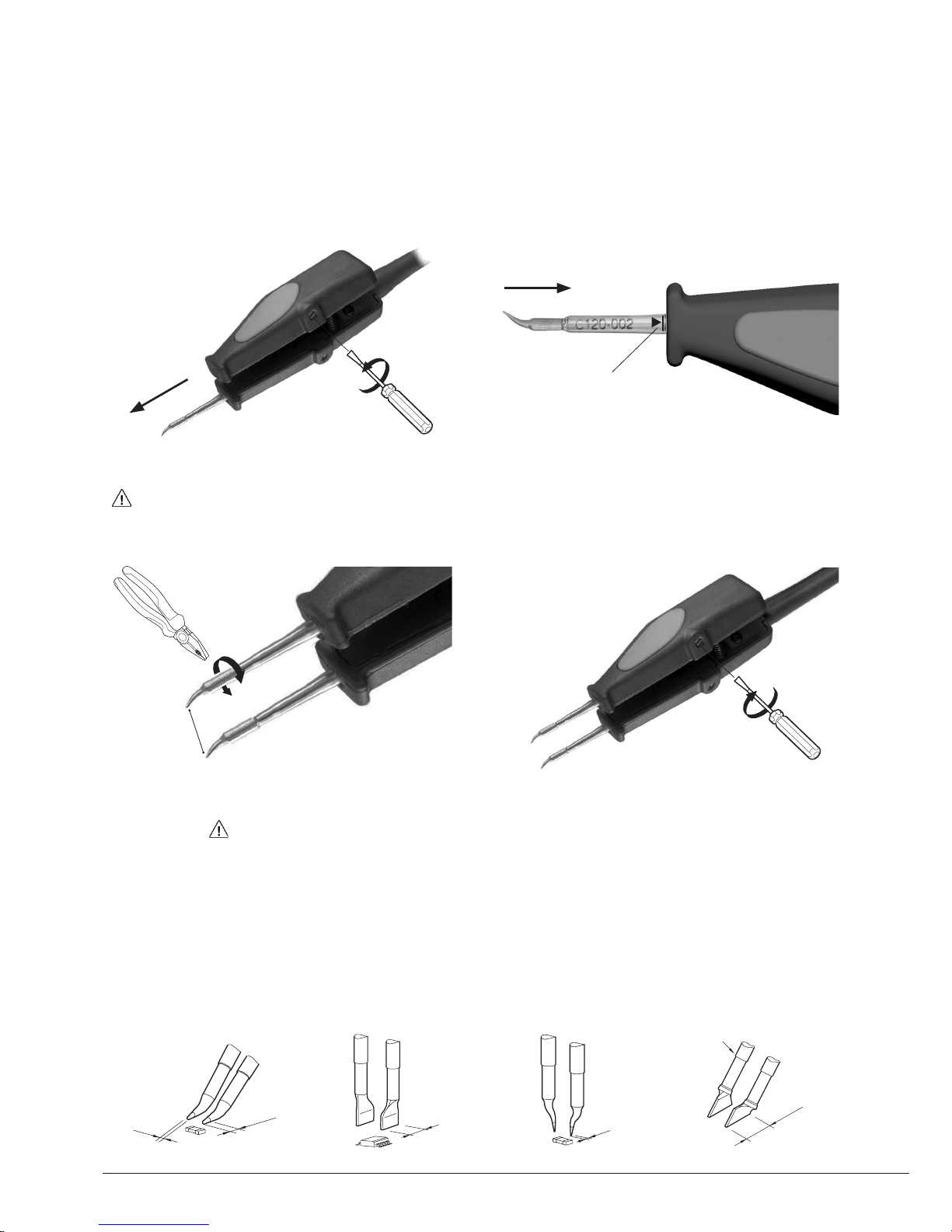

Changing cartridge

To change a cartidge safely, unplug the tool or turn the station off before following these guidelines:

Loosen the screw and remove the cartridge.
Use a flat pliers if still hot.

1. Removing

Important: Tighten the screw again being

careful not to over-tighten. This is necessary
for the tool to function.

Important: Insert the cartridge as far as the
mark for a correct connection.

Mark

Alignment

Compatible cartridges

The CP station works with C120 cartridge range.
Find the model that best suits your soldering needs in www.jbctools.com

C120-004 C120-001C120-005 C120-009 C120-010

6

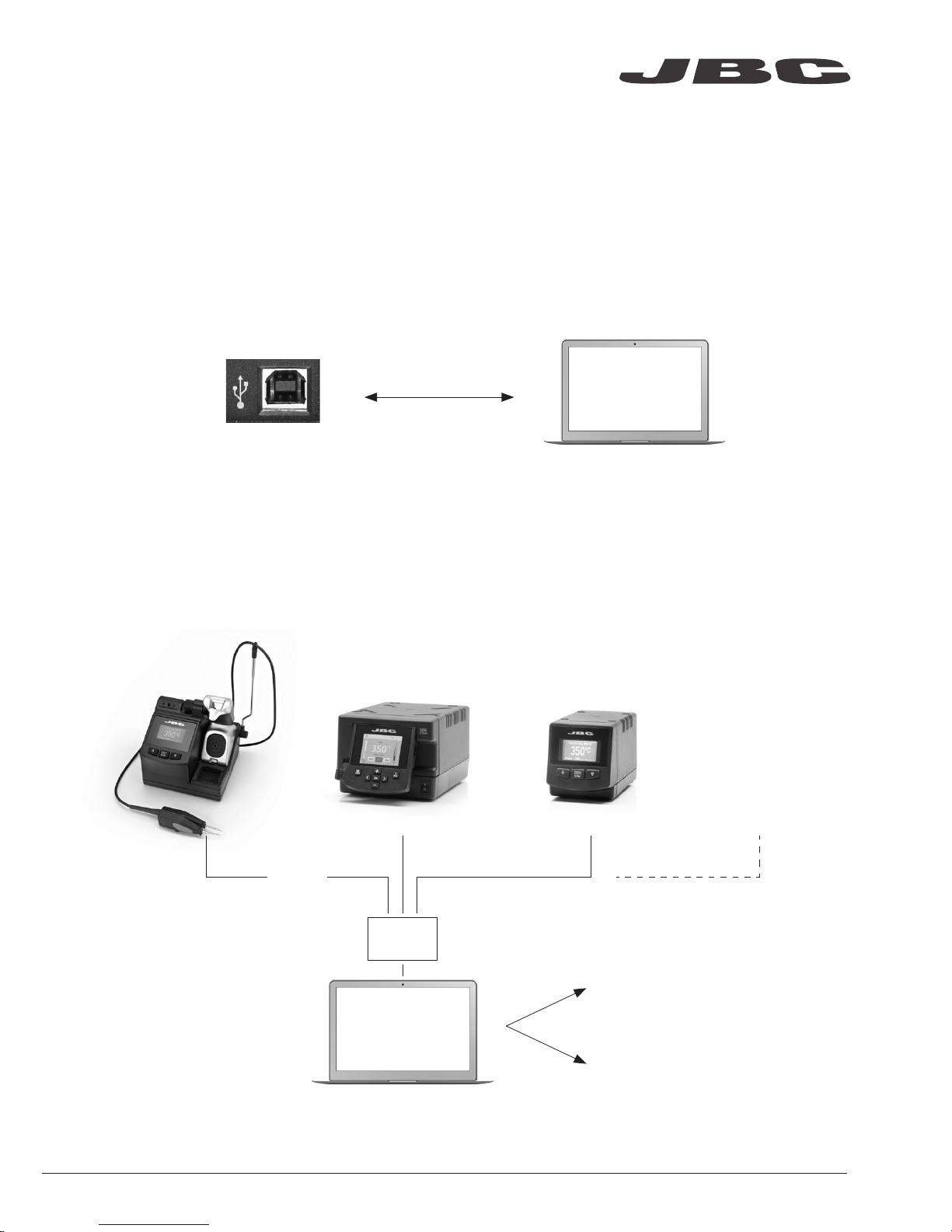

USB Connector

Download the latest software from our website to update your soldering station.

JBC Updater

www.jbctools.com/software.html

Update the station software via USB connection:

Cable USB AB

JBC

Updater

JBC

Manager

JBC Manager

www.jbctools.com/manager.html

Manage and monitor as many stations as your PC can handle by using the JBC Manager.
You can export data to another PC.

Register Settings

Create graphs of the
soldering process in
real time showing power
and temperature data.

Manager Settings

Change settings for a
group of JBC stations at
the same time.

any JBC

station

USB

Hub

Cable

USB AB

www.jbctools.com

7

0

c

Power 5%

350

Selected temp

350 oC

Sleep temp 90oC

Sleep

0

c

350

Tool in the stand, no heat

Hibernation

0

c

350

Operation

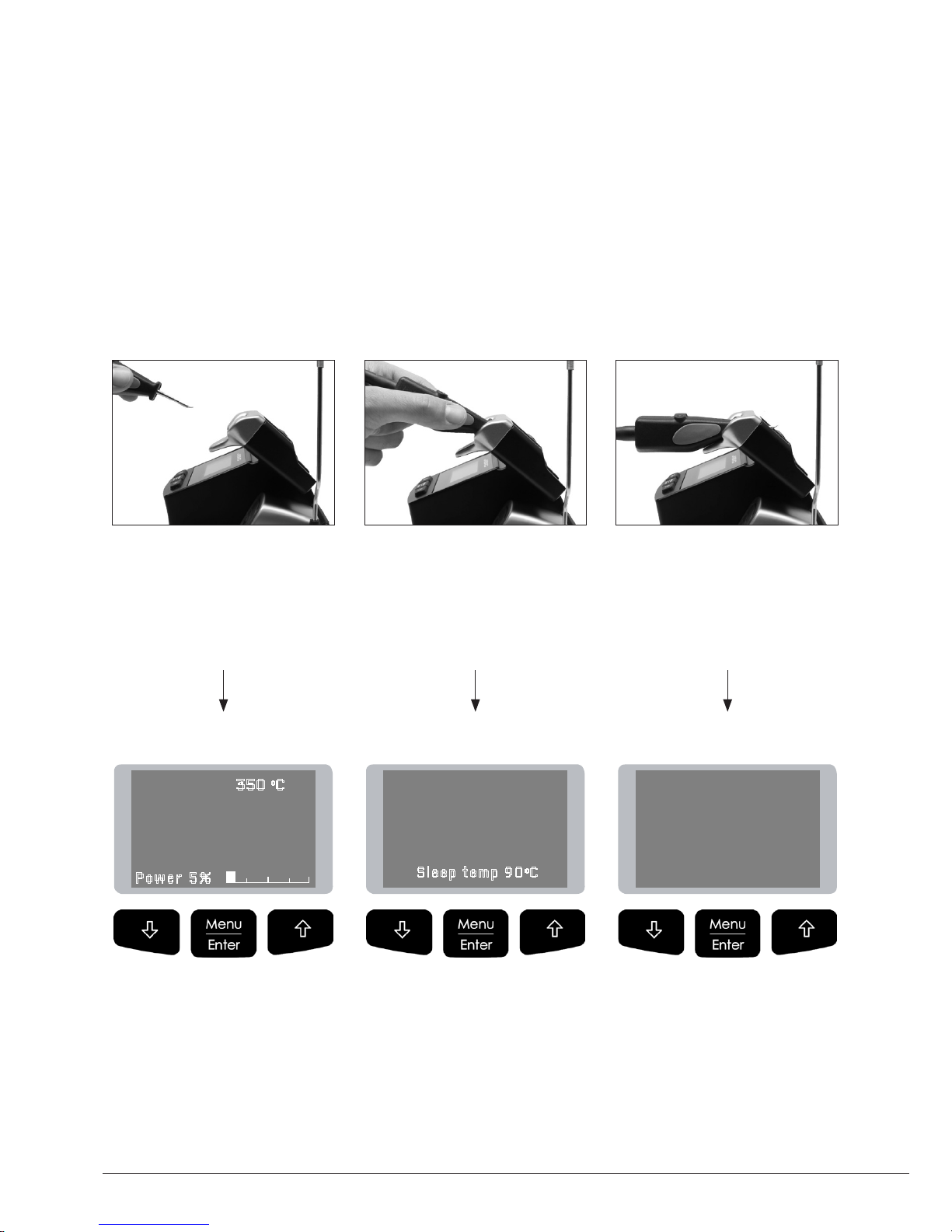

The JBC Exclusive Heating System

This revolutionary technology is able to recover tip temperature extremely quickly.
This allows the user to work at a lower temperature.
As a result, tip life increases by 5.

· Change temperature
(from 90 to 450ºC)

· Select temperature levels

· Fix one temperature

· Change Sleep temperature

· Set Sleep delay
(from 0 to 9 min or no Sleep)

· Change Hibernation delay
(from 0 to 35 min)

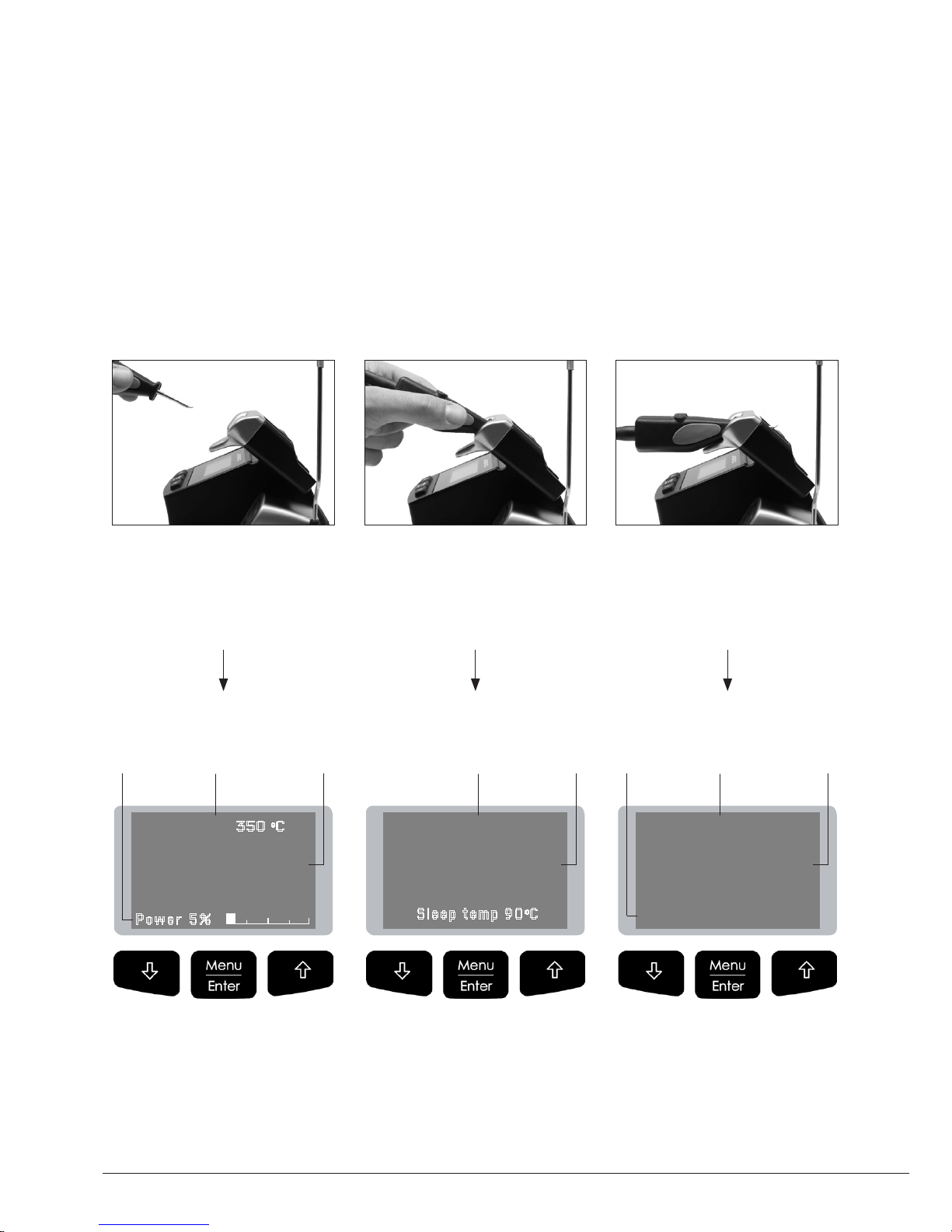

Long time in
the stand

1. Work

When the tool is lifted from the
stand the tip will heat up to the
selected temperature.

2. Sleep

When the tool is in the stand,
the temperature falls to the
preset sleep temperature.

3. Hibernation

After longer periods of
inactivity, the power is cut off
and the tool cools down to
room temperature.

8

4 Counters
5

Program version

Main menu

Exit
1 Reset settings

2

Station settings

3

Tool settings

4

Hibernation hours 0

5

No tool hours 0

6 Sleep cycles

0

Back

Back

5 Help text OFF
6 Beep ON
7

Change PIN

1

Plugged hours 0

2

Working hours 0

3

Sleep hours 0

Counters

Tool PA

1

Fix one temp -----

2

Temp levels set OFF

3

Sleep delay 0 min

Tool settings

1 Temp unit

Celsius

2

Maximum temp 4000C

3

Minimum temp 2000C

4

Metronome ----

Station settings

Fixed temp

350 oC

Levels ºC

250 350 400

4

Sleep temp 900C

5

Hibernation delay 0 min

6

Temp adjust + O OC

Tool PA

Back

0

Selected temp.

350 oC

Power 5%

-1

c

350

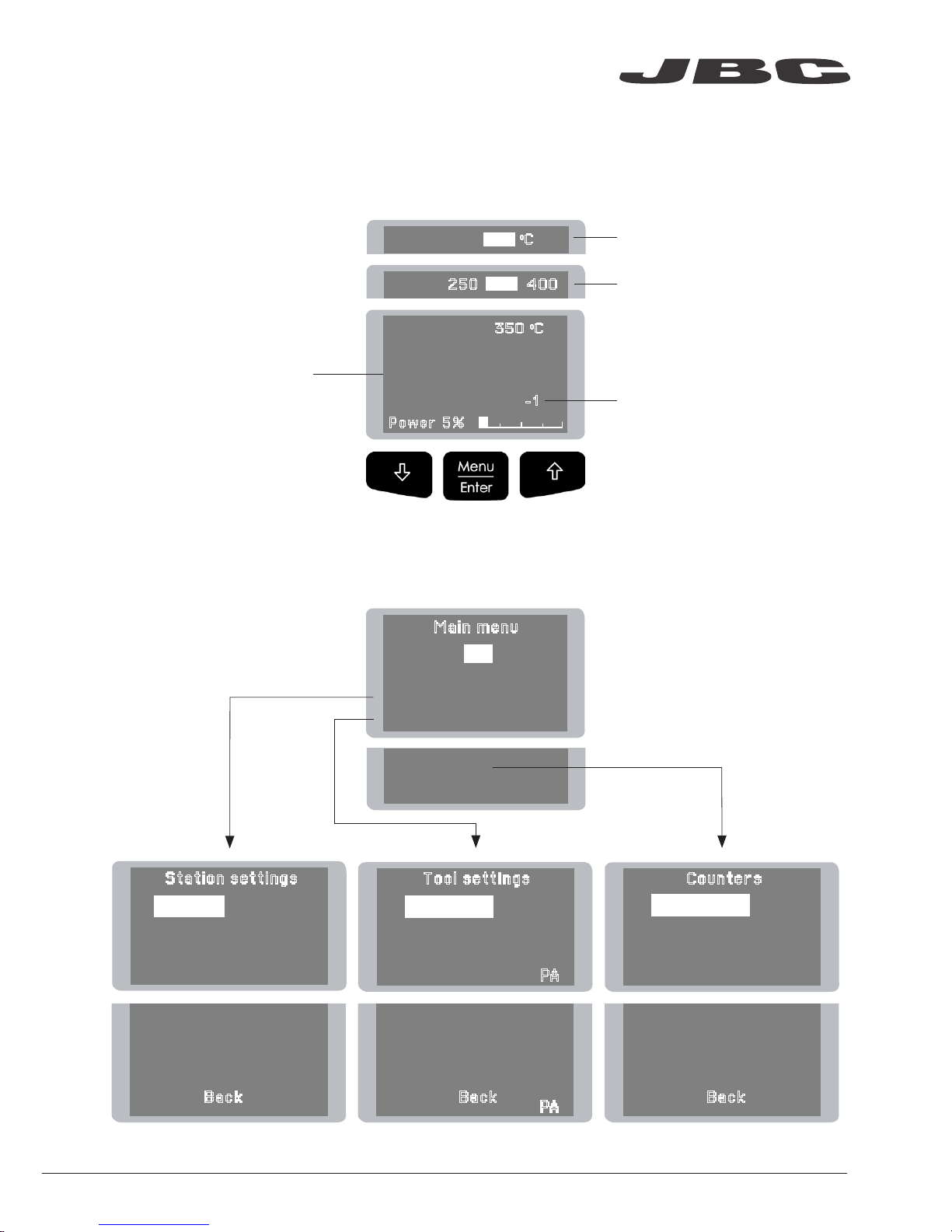

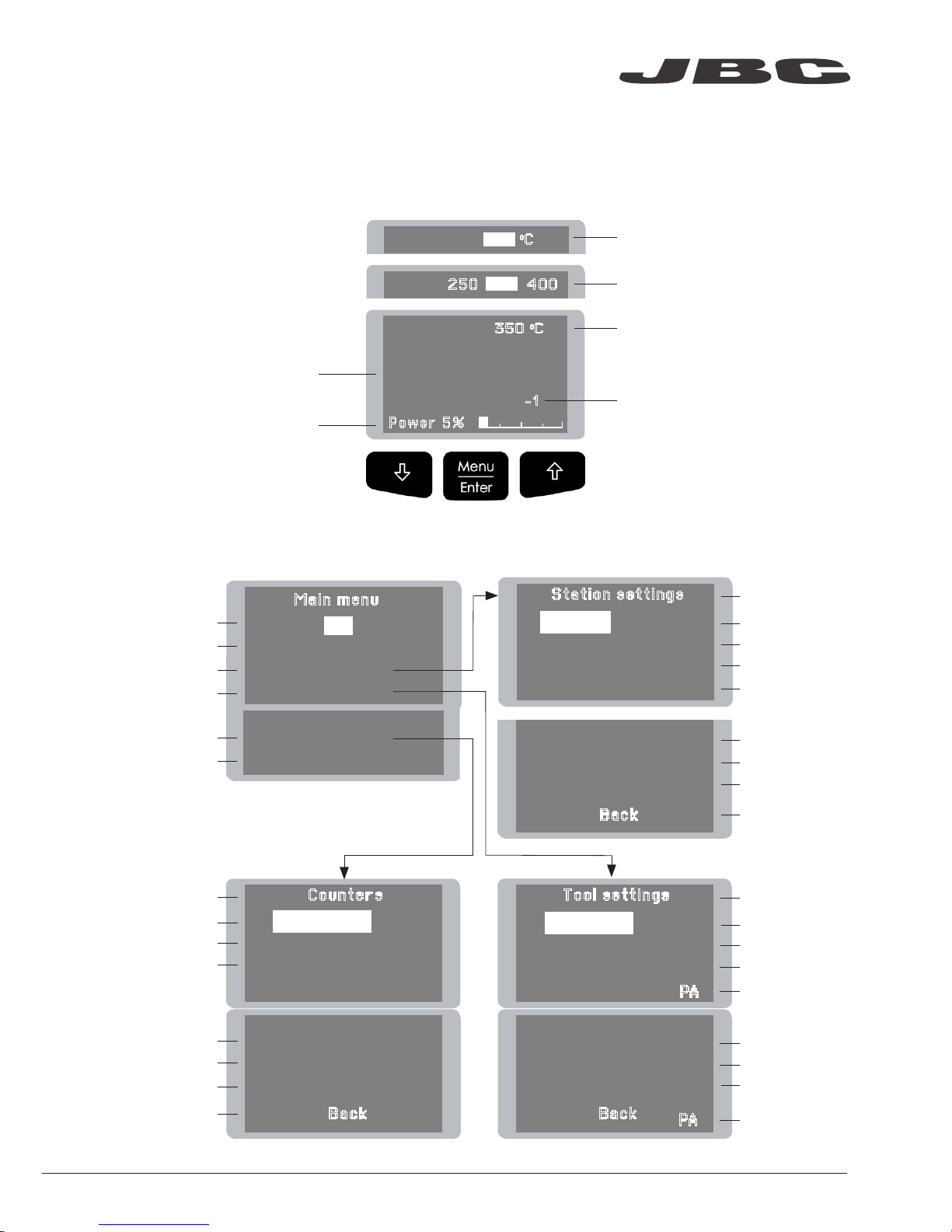

Menu Screen

The work screen provides
useful information of tool
status in real time.

Work Screen
Original PIN: 0105

Control Process

Displays a specific fixed temp.

Shown when you have
selected temperature levels.
The values must be adjusted
according to the work needs.

“Temperature Adjust” parameter.
It provides a more precise
adjustment between the selected
temp and the actual one.

www.jbctools.com

9

Parameters

Station Settings

Minimum temperature

Set the minimum
temperature to work with.
Min. temp. by default is
200ºC (392ºF). This is consi­dered to be a proper starting
point for leaded applications.

Maximum temperature

Set the maximum
temperature to work with.
Max. temp by default is 400°C
(750°F). This is considered
high enough to work with
most lead-free applications.

Temperature unit

Celsius (ºC) or Fahrenheit (ºF)

Metronome
This activates a beep sound.
Frequencies vary from 1 to 50
seconds.

Help text
Activate this parameter to
receive info from the system.

Beep
Enable/disable the beep
sound of the keypad.

Change pin

Change the default security
PIN number (0105).

RecommendationsParameter description

The PIN must be entered
every time a parameter is
changed.

Useful for setting a work rate
in repetitive jobs. The beep
lets you know the length of
time the tip must be in contact
with the soldering joint.

N/a

N/a

N/a

Warnings

The station temperature
range is 90-450ºC
(190-840ºF). Change the
temperature limits when
working with less common
applications such as low / high
melting point soldering (HMP)
or plastics (e. g. riveting).

N/a

N/a

N/a

N/a

In most cases,
working with temperatures
over 400°C (750°F) can
damage the PCB and its
components. Even in short
time periods of tip contact
with the soldering joint, the
flux may not work properly
and could seriously reduce
tip life.
If the solder joint
requires more power
(e.g. multilayered or high
dissipation boards), JBC
strongly recommends using
other aids like preheaters.

Be careful when using these parameters as they may reduce the tip life if not used properly. Please
follow the recommended guidelines:

10

Tool Settings

Sleep delay

Set the time that the tool
will remain at the selected
temperature when in the stand
before entering sleep mode.
The tip temperature will then
drop to the Sleep temperature.

Sleep temperature

This is the set temperature the
tip reaches when returned to
the stand.

Fix one temperature

Fix a value within the
temperature range of the
station (90-450ºC/190-840ºF).

Temperature levels set

Similar to “Fix one temp”
parameter. In this case, the
user can set up to 3 values for
different power requirements.

The sleep temperatures are
set to achieve a balance
between preventing oxidation
and reaching the working
temperature in a few seconds.

Ideal for soldering more than
one component at a specific
temperature. The station will
reject any attempt to change
the temperature.

This allows a quick change
between 3 different
temperatures. Set them
according to the allowed
values for your soldering
applications.

Because our tools reach the
working temperature from the
default Sleep mode in only a
few seconds, this parameter is
preset to 0 min. Once the tool
is returned to the stand the
temperature will automatically
drop to the sleep temperature,
extending tip life and avoiding
oxidation. Retinning the tip
before placing the tool in the
stand will protect the tip and
extend its life.

Recommendations Parameter description Warnings

N/a

N/a

Setting these
parameters to higher values
will unnecessarily accelerate
oxidation and shorten tip life
especially when working
with temperatures up to
450°C (840°F).

www.jbctools.com

11

Hibernation Delay

Set the time the tool will re­main at Sleep temperature be­fore entering the Hibernation
mode. At this time, the power
supply is cut off and the tip
remains at room temperature.

Temp Adjustment

It provides a more precise
adjustment between the
selected temperature and the
actual one.

This function completely
protects the tip from oxida­tion during long periods of
inactivity while the tool is in
the stand.
Retinning the tip before pla­cing the tool in the stand also
helps prevent oxidation and
extends the life of the tip.

Set values within ±50°C
(± 90°F) to achieve zero error.
JBC strongly recommends the
use of TID-A or TIA-A Ther­mometers to obtain precise
readings.

Tool Settings

Increasing the default
value will accelerate
oxidation and shorten the
tip life.

When the user changes
the cartridge type, the
parameter should be reset
to 0°C/F or to the value
needed for this cartrid­ge. E.g. If a correction of
+20°C (+36°F) is set for the
C245966 (thick type) and
then the user changes the
cartridge for a C245030
(which is thinner) without
resetting, they would be
working at a temperature
of +20°C (+36°F) lower for
the C245030 which does
not need any temperature
adjustment.

RecommendationsParameter description Warnings

12

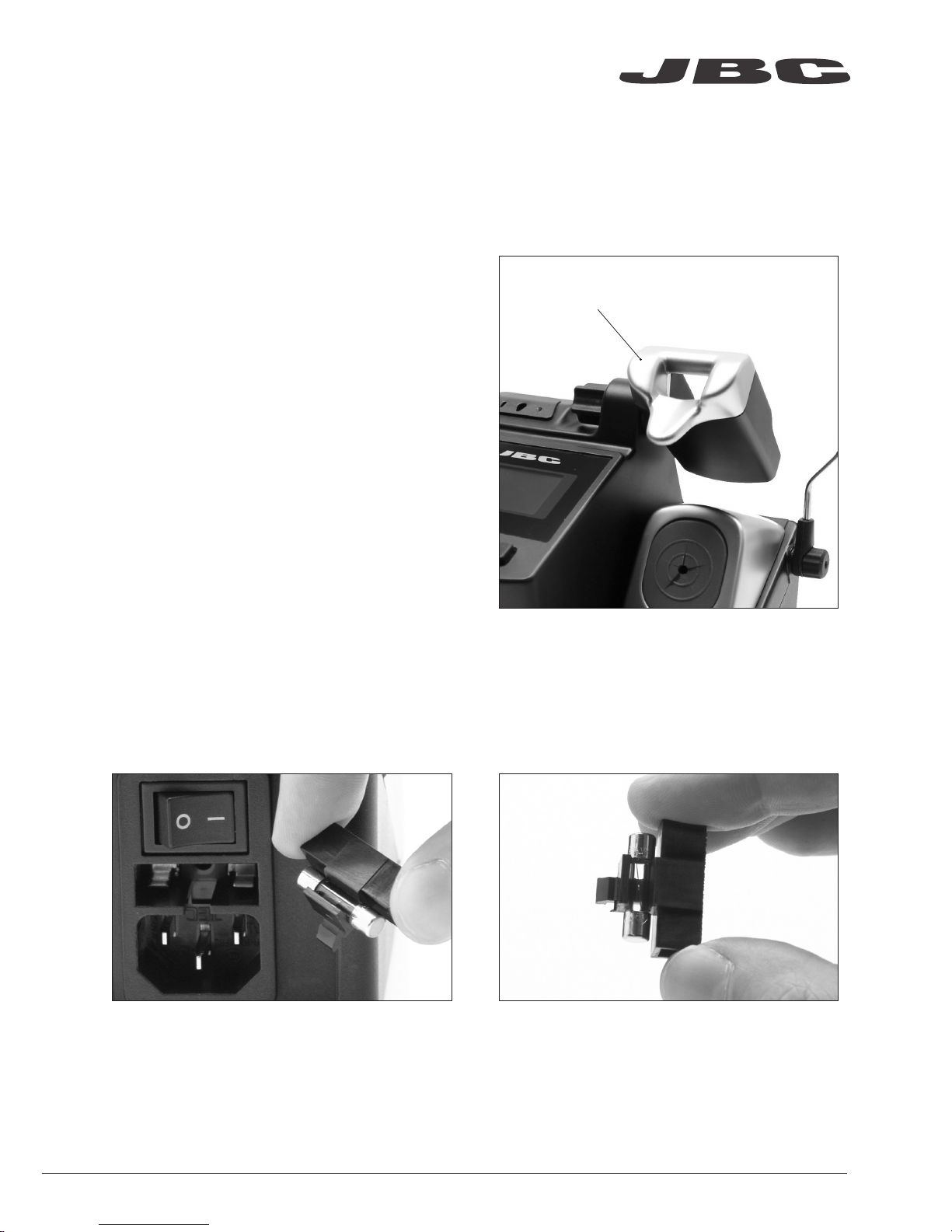

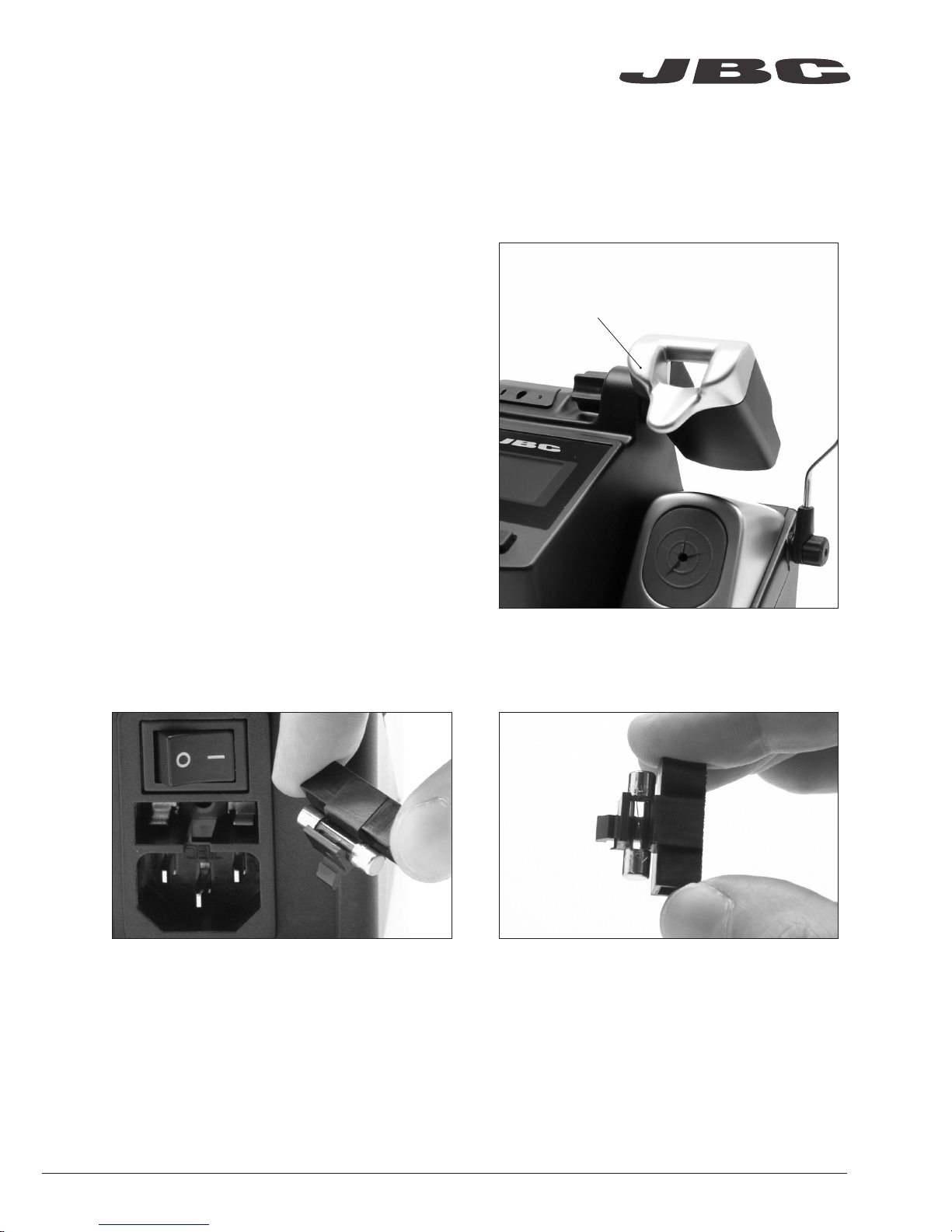

Before carrying out maintenance, always allow the equipment to cool.

Clean
periodically

- Clean the station screen with a glass cleaner
or a damp cloth.

- Use a damp cloth to clean the casing and the
tool. Alcohol can only be used when cleaning
the metal parts.

- Periodically check that the metal parts of the
tool and stand are clean so that the station
can detect the tool status.

- Maintain tip surface clean and tinned prior to
storage in order to avoid tip oxidation.
Rusty and dirty surfaces reduce heat transfer
to the solder joint.

- Periodically check all cables and tubes.

- Replace a blown fuse as follows:

Maintenance

1. Pull off the fuse holder and remove the

fuse. If necessary use a tool to lever it off.

2. Insert the new fuse into the holder
and return it to the station.

- Replace any defective or damaged pieces. Use original JBC spare parts only.

- Repairs should only be performed by a JBC authorized technical service.

www.jbctools.com

13

It is imperative to follow safety guidelines to prevent electric
shock, injury, fire or explosion.

- Do not use the units for any purpose other than soldering or rework. Incorrect use may cause fire.

- The power cord must be plugged into approved bases. Be sure that it is properly grounded

before use. When unplugging it, hold the plug, not the wire.

- Do not work on electrically live parts.

- The tool should be placed in the stand when not in use in order to activate the sleep mode.

The soldering tip, the metal part of the tool and the stand may still be hot even when the station is
turned off. Handle with care, including when adjusting the stand position.

- Do not leave the appliance unattended when it is on.

- Do not cover the ventilation grills. Heat can cause inflamable products to ignite.

- Avoid flux coming into contact with skin or eyes to prevent irritation.

- Be careful with the fumes produced when soldering.

- Keep your workplace clean and tidy. Wear appropriate protection glasses and gloves when

working to avoid personal harm.

- Utmost care must be taken with liquid tin waste which can cause burns.

- This appliance can be used by children over the age of eight and also persons with reduced

physical, sensory or mental capabilities or lack of experience provided that they have been given
adequate supervision or instruction concerning use of the appliance and understand the hazards
involved. Children must not play with the appliance.

- Maintenance must not be carried out by children unless supervised.

Safety

14

Specifications

CP-1E 120V 50/60Hz. Input fuse: 2A. Output: 23,5V. Control Unit model: CP-1E
CP-2E 230V 50/60Hz. Input fuse: 1A. Output: 23,5V. Control Unit model: CP-2E
CP-9E 100V 50/60Hz. Input fuse: 2A. Output: 23,5V. Control Unit model: CP-9E

- Weight: 2.7 kg (5.95 lb)

- Dimensions: 150 x 175 x 145 mm (5.91 x 6.89 x 5.71 in)

- Output Peak Power: 80W

- Temperature Range: 90 - 450°C (190° - 840 °F) (±5%)

- Tip to ground resistance: <2 ohms

- Tip to ground voltage: <2mV RMS

- Ambient operating temp: 10 - 40 ºC (50 - 104 ºF)

- USB connector station-PC

Complies with CE standards
ESD protected

www.jbctools.com

15

16

Estación con Micro Pinza

Ref. CP-E

www.jbctools.com

17

Composición

Los siguientes artículos deben estar incluidos:

CF Control Unit

Unidad de Control CP ............................. 1 unidad

Ref. CP-1E (120V)
CP-2E (230V)
CP-9E (100V)

Micro Tweezer s

Micro pinza ............................,,,............... 1 unidad

Ref. PA120-A

Power Cord

Cable de Red ........................................... 1 unidad

Ref. 0009417 (100V/120V)
0009401 (230V)

Manual .............................................. 1 unidad

Ref. 0016885

Sponge

Esponja ...................................................... 1 unidad

Ref. S0354

Cartridges (x2)

Cartuchos (x2) .................................... 1 unidad

Ref. C120002

Compact

Micro Tweezers Station

Ref. CP-E

18

www.jbctools.com

Entrada de Red

Interruptor de red
Fusible

Conexión EquipotencialConector USB-B

Características

Recogecable

Limpiador de puntas

Pantalla de control

Sopor te Ajustable:
Gestión inteligente del calor

Micro Tweezer s

Micro pinza

Ref. PA120-A

www.jbctools.com

19

Soporte Ajustable Recogecable (Ref. CC3702)

Coloque el cable en el recogedor para mantener ordenada su
área de trabajo.

Ajuste el soporte de la
herramienta para adaptarlo a
su posici’on de trabajo.

Limpiador de puntas

Brass Wool

Lana de latón

Ref. CL6210

Método muy eficaz.
Deja una pequeña
capa de estaño
en la punta para
prevenir la oxidación
entre la limpieza y la
rehumectación.

Elija la opción que se ajuste mejor a sus necesidades y mejore la transferencia térmica de la punta.

Splashguard Protector anti-salpicaduras

Ref. 0017576

Protege la estación de las salpicaduras
cuando se utiliza la lana de latón.

Antisplash Membrane Membrana protectora
Ref. 0 0175 74

Protege el área de trabajo de salpicaduras en el
momento de limpiar la punta.

Wiper Limpiador

Ref. CL0160

Receptáculo resistente a la temperatura que
permite que se pueda eliminar el exceso de
soldadura golpeando suavemente o limpiando.

Antes de utilizar la lana
se recomienda eliminar
el exceso de estaño
acumulado en la punta
con el limpiador.

20

Si necesita extraer el protector anti-salpicaduras, siga los siguientes pasos:

1. Gire el pomo. 2. Retire el protector anti-salpicaduras.

Pomo

Otras opciones de limpieza (no incluidas):

Inox Wool
Lana inoxidable

Ref. CL6205
Proporciona una limpieza
superior de la punta.

Metal Brush
Cepillo de metal

Ref. CL6220
Si se usa con cuidado,
proporciona una limpieza
más profunda.

Sponge Esponja

Ref. S0354
El método de limpieza menos
dañino. Mantenga la esponja
húmeda con agua destilada
cuando trabaje para evitar el
desgaste de la punta.

Golpeteo:

Sacuda ligeramente los
cartuchos para soltar el
exceso de estaño.

Limpieza:

Utilice las ranuras para
eliminar las partículas
adheridas a la punta.

Wiper Limpiador

www.jbctools.com

21

ø0,7

1,5mm

ø 0,2

5mm

6mm

Cambio de cartucho

Para un cambio de cartucho seguro, desconecte la herramienta o apague la estación antes de seguir los
siguientes pasos.

2. Inserte

3. Alinee 4. Fije

Alinee la punta del cartucho. Use alicates planos
para una correcta alineación de la misma.

No sobreapriete el cartucho.

Afloje el tornillo y retire el cartucho.

Use unos alicates planos si está caliente.

1. Retire

Importante: Apriete el tornillo de nuevo y

tenga cuidado de no apretarlo en exceso. Esto
es necesario para que la herramienta funcione.

Importante: Inserte el cartucho hasta la
marca para una correcta conexión.

Marca

Alineación

Cartuchos compatibles

Las estaciones CP funcionan con cartuchos C120.
Encuentre el modelo que mejor se adapte a sus necesidades en www.jbctools.com

C120-004 C120-001C120-005 C120-009 C120-010

22

Conector USB

Descargue los últimos softwares y actualizaciones en nuestra web para mejorar su estación.

www.jbctools.com/software.html

Actualice el programa (software) a través de la conexión USB:

JBC Manager Gestor JBC

JBC Updater Actualizador JBC

Register Settings

Configuración de registro

Obtenga gráficos del
proceso de soldadura
con datos de temperatura
y potencia en tiempo real.

Manager Settings

Configuración del gestor

Edite parámetros o gestione
un grupo de estaciones
JBC al mismo tiempo.

cualquier

estación JBC

www.jbctools.com/manager.html

Gestione y monitorice tantas estaciones como su ordenador permita utilizando el JBC Manager
(Gestor JBC). Puede exportar los datos a otros PCs.

Cable

USB AB

Cable USB AB

JBC

Updater

JBC

Manager

USB

Hub

www.jbctools.com

23

0

c

Power 5%

350

Selected temp

350 oC

Sleep temp 90oC

Sleep

0

c

350

Tool in the stand, no heat

Hibernation

0

c

350

3. Hibernación

Tras largos períodos de inac­tividad, se corta el suministro
de energía y la punta se enfría
hasta temperatura ambiente.

Funcionamiento

El Exclusivo Sistema Calefactor de JBC

Esta tecnología revolucionaria es capaz de recuperar la temperatura extremadamente rápido.
Esto permite al usurio trabajar con temperaturas más bajas.
Y como resultado, la vida de la punta puede incrementarse hasta 5 veces.

1. Trabajo

Cuando se levanta la
herramienta del soporte, la
punta se calentará hasta la
temperatura seleccionada.

2. Sleep

Cuando la herramienta está
en el soporte, la temperatura
se reduce a la temperatura de

Sleep predefinida.

· Cambie la temperatura

(de 90 a 450ºC).

· Seleccione niveles de

temperatura.

· Fije una temperatura.

· Cambie la temp. de Sleep.

· Retrase el tiempo de entrada
al modo Sleep (de 0 a 9 min
o no Sleep).

· Retrase el tiempo de entrada
al modo Hibernación (de 0 a
35 min).

Largos períodos
en el soporte

24

4 Counters
5

Program version

Main menu

Exit
1 Reset settings

2

Station settings

3

Tool settings

4

Hibernation hours 0

5

No tool hours 0

6 Sleep cycles

0

Back

Back

5 Help text OFF
6 Beep ON
7

Change PIN

1

Plugged hours 0

2

Working hours 0

3

Sleep hours 0

Counters

Tool PA

1

Fix one temp -----

2

Temp levels set OFF

3

Sleep delay 0 min

Tool settings

1 Temp unit

Celsius

2

Maximum temp 4000C

3

Minimum temp 2000C

4

Metronome ----

Station settings

Fixed temp

350 oC

Levels ºC

250 350 400

4

Sleep temp 900C

5

Hibernation delay 0 min

6

Temp adjust + O OC

Tool PA

Back

0

Selected temp.

350 oC

Power 5%

-1

c

350

Pantalla de menú

Proporciona información útil
del estado de la herramienta
en tiempo real.

Se muestra cuando se fija una
temperatura específica.

Se muestra cuando se activan
los niveles de temperatura. Los
valores se deben ajustar según
necesidad.

Se muestra cuando se utiliza
“Temp. Adjust”, un ajuste más
preciso entre la temperatura
seleccionada y la real.

Pantalla de trabajo

PIN original: 0105

Control del proceso

www.jbctools.com

25

Parámetros

Configuración de la estación (Station Settings)

Temperatura mínima

Seleccione la temperatura
mínima de trabajo.
Configurado por defecto a
200ºC ya que se considera un
valor adecuado para empezar
a soldar con la mayoría de
aplicaciones con plomo.

Temperatura máxima

Seleccione la temperatura
máxima de trabajo.
Configurado por defecto
a 400°C (750°F) ya que se
considera un valor suficiente
para trabajar con la mayoría
de aplicaciones sin plomo.

Unidad de temperatura

Celsius (ºC) o Fahrenheit (ºF)

Metrónomo

Permite activar un sonido
beep para repetirlo entre
1 y 50 segundos.

Texto de ayuda
Actívelo para recibir
información de la estación.

Beep
Active el sonido del teclado.

Cambie el PIN

Permite modificar el código
PIN de seguridad (0105).

Recomendaciones

Descripción del parámetro

La estación requiere entrar el
PIN cada vez que el usuario
entra en el menú para
modificar cualquier parámetro.

Ideal para trabajos repetitivos ya
que marca el ritmo de trabajo
a seguir. El sonido establece el
tiempo de contacto de la punta
con la soldadura.

Advertencias

El rango de temperatura de
la estación es 90-450ºC
(190-840ºF). Modifique los
límites de temperatura cuando
trabaje con aplicaciones
menos comunes como son
las soldaduras con bajos /
altos puntos de fusión o los
plásticos (p. ej. riveting).

En general, trabajar con
temperaturas por encima de
400°C (750°F) puede dañar
el PCB y los componentes.
Incluso en tiempos cortos
de contacto de la punta con
la soldadura, el flux podría
no funcionar correctamente
y reducir la vida de la punta.
En este caso la soldadura
requiere más potencia
(p. ej. PCBs multicapa o
de gran disipación). JBC
recomienda utilizar la ayuda
del precalentador.

Tenga en cuenta que un uso indebido de los parámetros puede reducir la vida de la punta.
Por favor, siga las siguientes indicaciones:

N/a

N/a

N/a

N/a

N/a

N/a

N/a

26

Configuración de la Herramienta (Tool Settings)

Retraso de Sleep

Configure el tiempo que la
herramienta permanecerá a la
temperatura seleccionada en
el soporte antes de entrar en
el modo Sleep.
Tras agotarse el tiempo, la
temperatura de la punta caerá
hasta el valor de Sleep.

Temperatura de Sleep

Es la temperatura que la
herramienta tendrá cuando
descanse en el soporte.

Fijar una temperatura

Fije un valor dentro del rango
de temperatura de la estación
90-450ºC (190-840ºF).

Niveles de temperatura

Similar al parámetro “Fijar una
temperatura”. En este caso se
pueden configurar 3 valores
de temperatura.

Las temperaturas de Sleep
están preconfiguradas para
conseguir un compromiso
entre la prevención de
oxidación y la disposición para
alcanzar la temperatura de
trabajo en pocos segundos.

Ideal para trabajos en los
que se deben soldar más
de un componente a una
temperatura específica. La
estación queda protegida por
PIN y deniega cualquier intento
de cambio de temperatura.

Permite conmutar entre
diferentes unidades de
temperatura definidas por
el usuario. Puede configurar
hasta 3 temperaturas en
función de cada aplicación.

Dado que nuestras
herramientas pueden alcanzar
la temperatura de trabajo
desde la temperatura de
Sleep en pocos segundos,
este parámetro viene
preconfigurado a 0 min. Una
vez la herramienta se coloque
en el soporte, la temperatura de
la punta cae automáticamente
al valor de Sleep, hecho que
alarga su vida útil y reduce la
oxidación. Restañar la punta
antes de colocar la herramienta
en el soporte también ayudará
a proteger su recubrimiento y
garantizar su larga duración.

Configurar este
parámetro con valores
más altos acelerará
innecesariamente la
oxidación y acortará la vida
de la punta, especialmente
cuando se trabaje con
temperaturas de hasta
450°C (840°F).

Recomendaciones

Descripción del parámetro Advertencias

N/a

N/a

www.jbctools.com

27

Retraso de Hibernación

Configure el tiempo que la
herramienta permanecerá
en temperatura de Sleep
antes de entrar al modo de
Hibernación. Configurado
por defecto a 10 min. Tras
agotarse el tiempo, la estación
cortará el suministro de
energía y la punta se enfriará
hasta temperatura ambiente.

Esta función protege
completamente la punta de
la oxidación durante largos
periodos de inactividad. Es
decir mientras la herramienta
permanezca en el soporte.
Restañar la punta antes de
colocar la herramienta en el
soporte también ayudará a
proteger su recubrimiento y
garantizar su larga duración.

El usuario puede ajustar
valores dentro del intervalo
±50°C (±90°F) hasta conseguir
error cero. JBC recomienda
usar los termómetros TID-A o
TIA-A para obtener lecturas
más fiables.

Configuración de la Herramienta (Tool Settings)

Configurar este
parámetro con valores más
altos que el valor de fábrica
acelerará innecesariamente
la oxidación y acortará la
vida de la punta.

Cuando se cambie
de modelo de cartucho,
se debe resetear este
parámetro a 0°C/F o
ajustarlo al cartucho a
utilizar. Por ej. si se establece
una corrección de +20°C
(+36°F) para el modelo
C245966 (grueso) y el
usuario cambia el cartucho
por un C245030 (más fino)
sin resetear, el usuario
estaría trabajando a 20°C
(+36°F) de temperatura
más baja cuando el modelo
C245030 no necesita ningún
ajuste de temperatura.

RecomendacionesDescripción del parámetro Advertencias

Ajuste de temperatura

Permite un ajuste más
preciso entre la temperatura
seleccionada en la estación y
la temperatura real en la punta.

28

Mantenimiento

- Use un paño húmedo para limpiar la pantalla

del equipo, la carcasa y la herramienta.
Solamente utilice alcohol para las partes
metálicas.

- Compruebe periódicamente que las partes

metálicas de la herramienta y el soporte
están limpias así la estación puede
detectar el estado de la herramienta y
activar los modos Sleep o Hibernation.

- Mantenga limpia y estañada la superfície

de la punta para evitar la oxidación. Las
superfícies sucias reducen la transferencia
térmica a la soldadura.

- Revise la conexión de cables y/o tubos.

- Cambie el fusible fundido de acuerdo a las

siguientes instrucciones:

Limpie
periódicamente

Antes de almacenar o de su mantenimiento, desconecte el equipo y déjelo enfriar.

1. Retire el fusible tirando de la tapa negra.

Si fuera necesario, utilice una palanca.

2. Coloque el nuevo fusible en su sitio
presionando ligeramente.

- Cambie cualquier pieza defectuosa o dañada. Utilice solamente recambios originales de JBC.

- Cualquier reparación sólo podrá ser realizado por un servicio técnico oficial JBC.

www.jbctools.com

29

Seguridad

- No utilice el equipo para otros fines que no sea la soldadura o reparación. El uso incorrecto

puede causar fuego.

- El cable de red debe enchufarse en bases homologadas. Asegúrese de que está conectado a

tierra correctamente antes de su uso. Al desenchufarlo, tire del conector, no del cable.

- No trabaje con tensión.

- La herramienta debe permanecer en el soporte cuando no está en uso con el fin de activar el modo

de Sleep. El cartucho, la parte metálica de la herramienta y el soporte puede estar caliente incluso
cuando la estación está apagada. Manipule con cuidado, incluso cuando ajuste la posición del
soporte.

- No deje el aparato desatendido cuando esté en funcionamiento.

- No cubra las rejillas de ventilación. El calor puede causar que los productos inflamables se enciendan.

- Evite el contacto del Flux con la piel o los ojos para prevenir la irritación..

- Tenga cuidado con el humo producido al trabajar.

- Mantenga su lugar de trabajo limpio y ordenado. Use gafas y guantes de protección adecuados.

Así evitará cualquier daño.

- Tenga cuidado con los restos de estaño líquido. En contacto con la piel, puede causar quemaduras.

- Este aparato puede ser utilizado por personas a partir de 8 años y también por aquellas

personas con movilidad reducida o capacidades físicas, sensoriales o mentales limitadas o
con falta de experiencia y conocimientos siempre y cuando reciban supervisión o instrucciones
relativas al uso del aparato de una manera segura y entiendan los riesgos que implica. Los niños
no deben jugar con el aparato.

- Los niños no deberán realizar tareas de mantenimiento sin supervisión.

Es necesario cumplir estas normas de seguridad para prevenir cualquier
choque eléctrico, heridas, fuego o explosiones.

30

Especificaciones

CP-1E 120V 50/60Hz. Fusible de entrada: 2A. Salida: 23,5V. Unidad de Control: CP-1E
CP-2E 230V 50/60Hz. Fusible de entrada: 1A. Salida: 23,5V. Unidad de Control: CP-2E
CP-9E 100V 50/60Hz. Fusible de entrada: 2A. Salida: 23,5V. Unidad de Control: CP-9E

- Peso: 2,7 Kg (5.95 lb)

- Dimensiones: 150 x 175 x 145 mm (5.91 x 6.89 x 5.71 in)

- Potencia máxima: 80W

- Rango de temperatura: 90-450 °C (190 - 840 °F) (±5%)

- Estabilidad de temperatura en reposo: ±1.5 ºC (±3 ºF)

- Resistencia punta a tierra: <2 ohms

- Tensión en punta: <2mV RMS

- Temperatura ambiente de trabajo: 10 - 40 ºC (50 - 104 ºF)

- Conector USB estación-PC

Cumple con las normativas CE
Seguridad ESD

www.jbctools.com

31

32

Station mit

Mikro-Entlötpinzette

Ref. CP-E

www.jbctools.com

33

Micro Tweezer s

Mikro-Entlötpinzette ................................ 1 Stück

Ref. PA120-A

Packliste

Die folgenden Artikel sollten enthalten sein:

CP Control Unit

CP Steuereinheit ....................................... 1 Stück

Ref. CP-1E (120V)
CP-2E (230V)
CP-9E (100V)

Power Cord

Netzkabel..................................................... 1 Stück

Ref. 0009417 (100V/120V)
0009401 (230V)

Handbuch ................................................... 1 Stück

Ref. 0016885

Sponge

Schwamm .................................................. 1 Stück

Ref. S0354

Cartridges (x2)

Kartuschen (x2) ................................... 1 Stück

Ref. C120002

Compact

Micro Tweezers Station

Ref. CP-E

34

www.jbctools.com

Netzsteckdose

Hauptschalter
Sicherung

PotenzialausgleichsbuchseUSB-B-Anschluss

Merkmale

Kabelausleger

Spitzenreinigungssystem

Prozess-Steuerung

Verstellbare Ablage:
Intelligentes Heizmanagement

Micro Tweezer s

Mikro-Entlötpinzette

Ref. PA120-A

www.jbctools.com

35

Verstellbare Ablage Kabelausleger (Ref. CC3702)

Stellen Sie die
Werkzeugablage passend auf
Ihre Arbeitsposition ein.

Fixieren Sie das Kabel am Aufleger und stellen ihn so ein, um
Kabelsalat zu vermeiden.

Spitzenreinigungssystem

Wählen Sie die Option aus, die am besten Ihre Reinigungsbedürfnisse erfüllt.

Brass Wool

Messingwolle

Ref. CL6210

Sehr wirksame
Reinigungsmethode.
Lässt eine dünne
Lotschicht auf der Spitze,
wodurch die Oxidation
zwischen Reinigung
und Rückbenetzung
vermieden wird.

Splashguard Spritzschutz

Ref. 0017576

Verhindert Lötmittelspritzer beim Einsatz
von Messinggeflecht.

Antisplash Membrane Schutzmembran

Ref. 0 0175 74

Vermeidet Spritzer, um den Arbeitsbereich sauber
zu halten.

Wiper Spitzenabstreifer

Ref. CL0160

Ein temperaturbeständiger Behälter ermöglicht es
dem Werker, durch vorsichtiges Abklopfen oder
Abstreifen überschüssiges Lot zu entfernen.

Falls die Spitze stark
verschmutzt sein sollte,
wird empfohlen, mit dem
Spitzenabstreifer das
überflüssige Zinn zu entfernen.

36

Weitere Optionen für den Spritzschutz (nicht im Lieferumfang enthalten):

Inox Wool

Edelstahlwolle

Ref. CL6205
Sorgt für eine bessere
Reinigung an der Spitze.

Metal Brush

Metallbürste

Ref. CL6220
Bei sorgfältiger Benutzung
sorgt sie für eine
gründlichere Reinigung.

Sponge Schwamm

Ref. S0354
Die schonendste
Reinigungsmethode. Halten
Sie den Schwamm bei der
Arbeit mit destilliertem Wasser
feucht, um Spitzenverschleiß
zu vermeiden.

Abklopfen:

Klopfen Sie vorsichtig ab,
um überschüssiges Lot zu
entfernen.

Abstreifen:

Benutzen Sie die
Aussparungen, um noch
vorhandene Partikel
abzustreifen.

Spitzenabstreifer

Wenn Sie den Spritzschutz entfernen müssen, befolgen Sie folgende Schritte:

1. Entriegeln Sie den Spritzschutz. 2. Nehmen Sie ihn heraus.

www.jbctools.com

37

ø0,7

1,5mm

ø 0,2

5mm

6mm

Wechsel der Kartusche

Für einen sicheren Wechsel der Kartusche, den Netzstecker des Werkzeugs ziehen oder die Station
ausschalten, bevor die folgenden Anweisungen befolgt werden.

2. Einsetzen

3. Ausrichten 4. Fixieren

Ausrichten sie die Spitze der Kartusche. Benutzen
Sie eine Flachzange, um die Spitze korrekt
auszurichten. Sorgfältig darauf achten, dass die
Kartuschen nicht überdreht wird.

Die Schraube lockern und die Kartusche
herausnehmen.

Falls noch heiß, eine Flachzange verwenden.

1. Entfernen

Wichtig: Die Schraube wieder festziehen, dabei

darauf achten, sie nicht zu fest anzuziehen. Dies
ist notwendig, damit das Werkzeug betrieben
werden kann.

Wichtig: Die Kartusche für einen
korrekten Anschluss bis zu der Markierung
einschieben.

Markierung

Ausrichtung

Kompatible Kartuschen

Die CP-Stationen arbeiten mit dem Kartuschen-Sortiment C120.
Finden Sie das passende Modell für Ihren Lötbedarf unter www.jbctools.com

C120-004 C120-001C120-005 C120-009 C120-010

38

USB-Anschluss

Laden Sie die neueste Software von unserer Website herunter, um Ihre Lötstation zu verbessern.

www.jbctools.com/software.html

Aktualisieren Sie die Stations-Software über USB-Verbindung:

Kabel USB AB

JBC Manager

JBC Updater

Register Settings

Erstellen Sie Grafiken
des Lötprozesses in
Echtzeit mit Leistungs-und
Temperaturdaten.

Manager Settings

Ändern Sie Einstellungen
für eine Gruppe von JBC­Stationen gleichzeitig.

jede JBC

Station

www.jbctools.com/manager.html

Verwalten und überwachen Sie mit dem JBC Manager an einen PC angeschlossene Stationen:

Kabel

USB AB

JBC

Updater

JBC

Manager

USB

Hub

www.jbctools.com

39

0

c

Power 5%

350

Selected temp

350 oC

Sleep temp 90oC

Sleep

0

c

350

Tool in the stand, no heat

Hibernation

0

c

350

3. Überwinterung

Nach längeren Zeiträumen
der Untätigkeit wird die
Stromversorgung abgeschaltet
und das Werkzeug kühlt auf
Raumtemperatur ab.

Betrieb

Das exklusive Heizsystem von JBC

Diese revolutionäre Technik ist dazu in der Lage, außerordentlich schnell die Spitzentemperatur zu
erreichen. Dies ermöglicht es dem Benutzer, mit einer niedrigeren Temperatur zu arbeiten. Daraus
ergibt sich eine fünfmal längere Spitzenstandzeit.

1. Arbeit

Nehmen Sie das Werkzeug
aus der Ablage und die
Werkzeugspitze wird auf die
gewählte Temperatur aufgeheizt.

2. Sleep

Wenn sich das Werkzeug in
der Ablage befindet, wird die
Temperatur auf voreingestellte
Sleep-Temperatur abgesenkt.

· Temperatur ändern

(von 90 bis 450ºC)

· Temperaturstufen wählen

· Temperatur eingestellt

· Sleep-Temperatur ändern

· Sleepverzögerung einstellen
(von 0 bis 9 Min oder kein
Sleep)

· Überwinterungsverzögerung
ändern (von 0 bis 35 Min)

Lange Zeit in
die Ablage

40

4 Counters
5

Program version

Main menu

Exit
1 Reset settings

2

Station settings

3

Tool settings

4

Hibernation hours 0

5

No tool hours 0

6 Sleep cycles

0

Back

Back

5 Help text OFF
6 Beep ON
7

Change PIN

1

Plugged hours 0

2

Working hours 0

3

Sleep hours 0

Counters

Tool PA

1

Fix one temp -----

2

Temp levels set OFF

3

Sleep delay 0 min

Tool settings

1 Temp unit

Celsius

2

Maximum temp 4000C

3

Minimum temp 2000C

4

Metronome ----

Station settings

Fixed temp

350 oC

Levels ºC

250 350 400

4

Sleep temp 900C

5

Hibernation delay 0 min

6

Temp adjust + O OC

Tool PA

Back

0

Selected temp.

350 oC

Power 5%

-1

c

350

Menübildschirm

Der Arbeitsbildschirm liefert in
Echtzeit wertvolle Informationen
über den Spitzenstatus.

Prozess-Steuerung

Zeigt eine spezifische
Fixtemperatur an.

Angezeigt, wenn Sie
Temperaturstufen ausgewählt
haben.

Arbeitsbildschirm
Original-PIN: 0105

“Temp. Anpass” Parameter. Sorgt
für eine präzisere Anpassung
zwischen der ausgewählten
Temperatur und der derzeitigen.

www.jbctools.com

41

Parameter

Stationseinstellungen

Minimaltemperatur

Stellen Sie die
Minimaltemperatur ein mit der
gearbeitet werden soll.
Standard Min.temp. beträgt
200 ºC (392 ºF). Diese wird als
ein geeigneter Ausgangspunkt
für mit Blei arbeitende
Anwendungen angesehen.

Maximaltemperatur

Legen Sie die
Maximaltemperatur fest, mit
der gearbeitet werden soll.
Standard-Max.temp beträgt
400 °C (750 °F). Dies wird
als ausreichend für die Arbeit
mit den meisten bleifreien
Anwendungen angesehen.

Temperatureinheit

Celsius (ºC) oder Fahrenheit (ºF)

Metronom
Dies aktiviert einen Piepton,
der im Abstand von 1 bis 50
Sekunden wiederholt wird.

Hilfetext
Aktivieren Sie diesen Parameter,
um vom System Info zu erhalten.

Piepton
Aktivieren/deaktivieren des
Pieptons des Tastenfelds.

PIN ändern

Die Standard-Sicherheits-PIN­Nummer (0105) ändern.

Empfehlungen

Parameterbeschreibung

Die PIN muss immer
eingegeben werden, wenn ein
Parameter geändert wird.

Nützlich für die Vorgabe einer
Arbeitsgeschwindigkeit bei sich
wiederholenden Arbeiten. Der
Piepton lässt Sie den Zeitraum
abschätzen, den die Spitze die
Lötstelle berühren muss.

Unzutreffend

Unzutreffend

Unzutreffend

Warnungen

Der Temperaturbereich
der Station liegt zwischen
90 - 450 ºC (190-840
ºF). Ändern Sie die
Temperaturgrenzwerte, wenn
Sie mit ungebräuchlicheren
Anwendungen wie etwa
unterem/oberen Schmelzpunkt
(HMP) Löten oder Kunststoffen
(z.B. riveting) arbeiten.

Unzutreffend

Unzutreffend

Unzutreffend

Unzutreffend

In den meisten Fällen kann
die Arbeit bei Temperaturen
von über 400 ºC (750 ºF) die
PCB und ihre Komponenten
schädigen. Je kürzer die Zeit­räume des Kontakts der Spitze
mit der Lötstelle sind, umso
weniger kann das Flussmittel
korrekt arbeiten und ernsthaft
die Spitzenstandzeit verkürzen.
Wenn die Lötstelle höhere
Leistungsansprüche stellt (z.B.
Mehrschicht-Leiterplatten oder
Platten mit hoher Wärmeab­fuhr), empfiehlt JBC nach­drücklich andere Hilfsmittel wie
Vorheizgeräte zu verwenden.

Seien Sie bei der Benutzung dieser Parameter vorsichtig, da sie bei unsachgemäßer Anwendung
die Standzeit der Spitze verkürzen können. Bitte beachten Sie die empfohlenen Richtlinien:

42

Empfehlungen

Parameterbeschreibung Warnungen

Werkzeug-Einstellungen

Ruheverzögerung

Stellt die Zeit ein, die das
in der Ablage befindliche
Werkzeug auf der
eingestellten Temperatur
bleiben wird, bevor es in
Ruhezustand umschaltet. Die
Spitzentemperatur wird dann
auf die Ruhetemperatur.

Ruhetemperatur

Ist die eingestellte Temperatur,
die die Spitze beim Abstellen
des Werkzeugs in der Ablage
erreicht.

Eine Temperatur festlegen

Einen Wert innerhalb des
Temperaturbereichs der
Station festlegen (90-450 ºC /
190-840 ºF).

Temperaturstufen eingestellt

Ähnlich wie Parameter "Fix
one temp". In diesem Fall
kann der Nutzer bis zu 3
Werte für unterschiedlichen
Leistungsbedarf einstellen.

Die Ruhetemperaturen sind
so eingestellt, um einen
Kompromiss zwischen
Oxidationsvorbeugung und
Bereitschaft zum Erreichen der
Arbeitstemperatur in wenigen
Sekunden herzustellen.

Ideal zum Löten von
mehreren Bauteilen mit einer
bestimmten Temperatur. Die
Station wird jeden Versuch
der Temperaturänderung
abweisen.

Dies ermöglicht einen
schnellen Wechsel zwischen 3
verschiedenen Temperaturen.
Stellen Sie sie nach den
zulässigen Werten für Ihre
Lötanwendungen ein.

Damit unsere Werkzeuge aus
dem Standard-Ruhemodus
in nur wenigen Sekunden die
Arbeitstemperatur erreichen
können, ist dieser Parameter
auf 0 Min. voreingestellt.
Sobald das Werkzeug wieder
in die Ablage gestellt wird, wird
die Temperatur automatisch auf
die Ruhetemperatur abgesenkt,
wodurch die Standzeit
verlängert und Oxidation
vermieden wird. Neuverzinnen
der Spitze vor dem Abstellen
des Werkzeugs in der Ablage
wird die Abnutzung des
Überzugs verhindern.

Unzutreffend

Unzutreffend

Das Einstellen dieser
Parameter auf höhere
Werte, wird unnötig die
Oxidation beschleunigen
und die Spitzenstandzeit
verkürzen vor allem
wenn mit Temperaturen
oberhalb von 450 ºC
(840 ºF) gearbeitet wird.

www.jbctools.com

43

Standbyverzögerung

Stellt die Zeit ein, die das
Werkzeug die Ruhetemperatur
hält, bevor es aus Standby
schaltet.
Nach diesem Zeitraum
wird die Stromversorgung
abgeschaltet und
die Spitze hält die
Umgebungstemperatur.

Temp Anpass

Sorgt für eine präzisere
Anpassung zwischen der
ausgewählten Temperatur und
der derzeitigen.

Diese Funktion verhindert
vollständig, dass die Spitze
während langen Zeiträumen
der Untätigkeit, in denen sich
das Werkzeug in der Ablage
befindet, rostet. Erneutes
Verzinnen der Spitze vor dem
Abstellen des Werkzeugs
in der Ablage hilft ebenso,
die Spitzenversiegelung vor
Rost zu schützen und die
Spitzenstandzeit zu verlängern.

Werte innerhalb ±50 °C
(± 90 °F) einstellen, um
Nullfehler zu erreichen. JBC
empfiehlt nachdrücklich die
Benutzung von TID-A oder
TIA-A-Thermometern, um
präzise Ableseergebnisse zu
erhalten.

Werkzeug-Einstellungen

Anheben des Werts wird
die Oxidation beschleunigen
und die Spitzenstandzeit
verkürzen.

Wenn der Nutzer das
Kartuschenmodell wechselt,
sollte dieser Parameter auf
0 ºC/F oder den von dieser
Kartusche benötigten Wert
zurückgesetzt werden. z.B.
Wenn eine Korrektur von
+20 °C (+36 °F) für C245966
(dickes Modell) eingestellt
ist und dann der Nutzer
die Kartusche durch eine
C245030 (die dünner ist)
ersetzt ohne zurückzusetzen,
würde er mit einer 20 °C (+36
°F) niedrigeren Temperatur
arbeiten, wenn C245030
keine Temperaturanpassung
benötigt.

Empfehlungen

Parameterbeschreibung Warnungen

44

Wartung

- Reinigen Sie den Bildschirm der Station mit
einem Glasreiniger oder einem feuchten Lappen.

- Benutzen Sie einen feuchten Lappen, um das
Gehäuse und das Werkzeug zu reinigen. Alkohol
darf nur zur Reinigung der Metallteile benutzt
werden.

- Regelmäßig überprüfen, dass die metallischen
Teile des Werkzeugs/der Ablage sauber sind,
damit die Station erkennen kann, wenn das
Werkzeug in der Ablage steht.

- Halten Sie die Oberfläche der Spitze vor
der Aufbewahrung sauber und verzinnt, um
Spitzenoxidation zu vermeiden. Angerostete
und verschmutzte Oberflächen mindern den
Wärmedurchgang zur Lötstelle.

Vor der Durchführung von Wartungsarbeiten oder Einlagerung die Geräte immer erst auskühlen lassen.

1. Entfernen Sie die Sicherung, indem Sie
an der schwarzen Kappe ziehen. Falls
notwendig, benutzen Sie ein Werkzeug, um sie
herauszudrücken.

2. Drücken Sie die neue Sicherung in die
Halterung und setzen Sie sie erneut in die
Station ein.

- Jedes defekte oder schadhafte Teil austauschen. Nur Original-Ersatzteile von JBC verwenden.

- Reparaturen dürfen nur von dem Vertragskundendienst von JBC durchgeführt werden.

Regelmäßig reinigen

- Überprüfen Sie regelmäßig alle Kabel und Schlauchanschlüsse.

- Ersetzen Sie die Sicherung, wenn sie durchgebrannt ist, gemäß folgender Anweisungen:

www.jbctools.com

45

Sicherheit

- Die Anlage für keinen anderen Zweck verwenden als zum Löten oder Entlöten. Unsachgemäße
Verwendung kann Feuer hervorrufen.

- Das Netzkabel muss in zugelassene Steckdosen eingesteckt werden. Vergewissern Sie sich vor
der Benutzung, dass sie korrekt geerdet ist. Beim Herausziehen, am Stecker ziehen, nicht am
Kabel.

- Nicht an aktiven Bauteilen arbeiten.

- Das Werkzeug sollte bei Nichtgebrauch in der Ablage abgestellt werden, um die Betriebsart
Sleep auszulösen. Die Lötspitze, der metallische Teil des Werkzeugs und die Ablage können
noch heiß sein, wenn die Station ausgeschaltet ist. Gehen Sie vorsichtig vor, sogar wenn Sie die
Standposition justieren.

- Das eingeschaltete Gerät niemals unbeaufsichtigt lassen.

- Die Kühlungsgitter nicht abdecken. Hitze kann entzündliche Stoffe entzünden, sogar wenn sie
sich außerhalb der Sichtweite befinden.

- Um Irritationen zu vermeiden keinen Flussmittelkontakt mit der Haut oder den Augen

- Sich vor dem beim Löten entstehenden Rauch in Acht nehmen.

- Ihren Arbeitsplatz sauber und aufgeräumt halten. Bei der Arbeit geeignete Schutzbrille und
Handschuhe tragen, um gesundheitliche Schäden zu vermeiden.

- Im Umgang mit flüssigen Zinnrückständen muss äußerste Sorgfalt walten.

- Dieses Gerät kann von Kindern über acht Jahren und auch Personen mit körperlicher, sinnlicher
oder geistiger Behinderung oder mangelnder Erfahrung benutzt werden, nachdem ihnen
angemessene Überwachung oder Einweisung hinsichtlich der Verwendung des Geräts und der
damit verbundenen Risiken gegeben worden ist. Kinder dürfen mit dem Gerät nicht spielen.

- Wartung darf nicht von Kindern durchgeführt werden, wenn sie hierbei nicht beaufsichtigt werden.

Die Sicherheits-Leitlinien müssen unbedingt eingehalten werden, um elektrischen
Schlag, Verletzung, Feuer oder Explosion zu vermeiden.

46

Technische Daten

CP-1E 120V 50/60Hz. Eingangssicherung: 2A. Ausgang: 23,5V. Steuereinheit Modell: CP-1E
CP-2E 230V 50/60Hz. Eingangssicherung: 1A. Ausgang: 23,5V. Steuereinheit Modell: CP-2E
CP-9E 100V 50/60Hz. Eingangssicherung: 2A. Ausgang: 23,5V. Steuereinheit Modell: CP-9E

- Gesamtgewicht des Geräts: 2,7 Kg (5.95 lb)

- Abmessungen: 150 x 175 x 145 mm (5.91 x 6.89 x 5.71 in)

- Spitzenausgangsleistung: 80W

- Temperaturauswahl: 90-450 °C (190 - 840 °F) (±5%)

- Spitze-Erde-Widerstand: <2 ohms

- Spitze-Erde-Spannung: <2mV RMS

- Umgebungstemperatur: 10 - 40 ºC (50 - 104 ºF)

- USB-Anschluss Station-PC

Erfüllt EG-Normen
ESD-gerechtes Gehäuse

www.jbctools.com

47

产品描述

需包含以下部件：

电源线............................................................1件

Ref.0009417(100V/120V)
 0009401(230V)

说明书 ............................................................1件

Ref.0016885

CP 控制主机 ................................................1件

Ref.CP-1E(120V)
CP-2E(230V)
CP-9E(100V)

烙铁头 (x2) ..................................................1件

Ref.C120002

微型镊 .......................................................... 1 件

Ref.PA120-A

海绵 ................................................................1件

Ref.S0354

Compact
Micro Tweezers Station

Ref. CP-E

48

www.jbctools.com

电源插座

主开关
保险丝

电位连接USB-B接口

产品特性

微型镊

Ref.PA120-A

集线器

焊嘴清
洁系统

操作控制

可调式支架:
智能热管理

www.jbctools.com

49

可调式支架 集线器 (Ref.CC3702)

调 节工 具 支 架，满 足 工作 位 置
需求。

将电线放置在集线器上，避免工作位置受到电线干扰。

焊嘴清洁系统

选择最适合您的焊接清洁需求的选择。

铜丝球

Ref.CL6210
有效清洁方法。在清
洁后到下次焊接前对
焊嘴加锡保养，以防
焊嘴氧化。

防溅罩

Ref.0017576
可防止在使用铜丝清洁球的时候残锡的飞溅。

防溅层

Ref.0017574
防止溅锡确保工作环境的整洁。

擦板

Ref.CL0160
耐高温凹槽可以让操作者通过轻轻拍打
或擦拭去除多余的焊锡。

如 果 烙 铁 头 非 常 脏，建 议

先刮掉多余的锡。

50

其 他 防 溅 罩 选 项（不包 括）:

不锈钢丝球

Ref.CL6205
为焊嘴提供更深层的清洁

金属刷

Ref.CL6220
如果使用得当，
可提供更彻底的清洁。

海绵

Ref.S0354
最温和的清洁方法。
工作时用蒸馏水润湿海绵避免
焊嘴磨损。

敲击



轻轻敲击除去多余的残锡。

擦拭

使用槽口擦拭任何残留的锡粒。

擦板

如果需要拆下保护罩，请按照以下步骤进行：

1. 松开保护罩扣锁。 2. 撤走保护罩。

www.jbctools.com

51

ø0,7

1,5mm

ø 0,2

5mm

6mm

更换烙铁头

为了安全地更换烙铁头,在执行以下操作前,请先卸除工具或关闭主机:

2. 插入

3. 对齐 4. 固定

对齐烙铁头与出锡口。

平口钳可以帮助校直。

拧松螺丝并取出烙铁头。

使用平口钳以免烫伤。

1. 卸除

注意: 重新拧紧螺丝但小心不要过紧。否则会

影响工具的功用。

注意:将烙铁头插入到标记出以确保正确连接。

标记

校直

兼容烙铁头

PA120-A喂锡烙铁使用C120烙铁头系列。
找到最适合你的焊接需求的款式，请登录www.jbctools.com

C120-004 C120-001C120-005 C120-009 C120-010

52

JBC 更新程序 (JBC Updater)

www.jbctools.com/software.html

通过USB接口更新软件。

USBAB连接线

JBC 管理员 (JBC Manager)

www.jbctools.com/manager.html

通过该程序使用电脑管理和跟踪多台焊台。可将数据导出到其他电脑上。

记录设置

创建实时焊接过程图表，
包括功率和温度数据

管理员设置

同时更换一组JBC焊台设置

任何JBC

焊台

USB

端口

USBAB

连接线

自我们官网下 载 最 新 软 件，确保您的焊台处于最佳状态。

USB 接口

JBC

Updater

JBC

Manager

www.jbctools.com

53

0

c

Power 5%

350

Selected temp

350 oC

Sleep temp 90oC

Sleep

0

c

350

Tool in the stand, no heat

Hibernation

0

c

350

睡眠 休眠 当前温度当前温度当前温度预设温度

睡眠后工具
在支架上
不加热电源

操作

JBC 专属加热系统

革 命 性 技 术，可 以 令 烙铁头温度快速回升。
这意味着用户可以在较低温度下操作，并提高焊接质量。
之 后，烙铁头温度在睡眠和休眠模式下降低，可令其寿命延长五倍。

•更改温度(自90至450ºC)

•选择温度等级

•固定一个温度

•设置睡眠温度

•设置睡眠延迟
(从0到9分钟或永不睡眠)

•设置休眠延迟
(从0到35分钟或永不休眠)

1. 工作

当 工 具 从 支 架 下 取 下 时，
烙铁头温度会加热到选定温
度。

2. 睡眠 (Sleep)

当 工 具 放 置 在 支 架 上 时，
温度会下降到
预置睡眠温度。

3. 休眠 (Hibernation)

长时间没有使用后，电 源 会 切
断，工具会冷却到室温。

长时间放置
在支架上

54

Main menu

4 Counters
5

Program version

Exit
1 Reset settings

2

Station settings

3

Tool settings

4

Hibernation hours 0

5

No tool hours 0

6 Sleep cycles

0

Back

Back

1

Plugged hours 0

2

Working hours 0

3

Sleep hours 0

Counters

Station settings

5 Help text OFF
6 Beep ON
7

Change PIN

1 Temp unit

Celsius

2

Maximum temp 4000C

3

Minimum temp 2000C

4

Metronome ----

Back

4

Sleep temp 900C

5

Hibernation delay 0 min

6

Temp adjust + O OC

Tool PA

Back

1

Fix one temp -----

2

Temp levels set OFF

3

Sleep delay 0 min

Tool settings

Tool PA

Fixed temp

350 oC

Levels ºC

250 350 400

0

Selected temp.

350 oC

Power 5%

-1

c

350

菜单屏

工作屏提供工具
实时有用信息。

主机设置
工具设置

返回

返回

计数器

程序版本

固定温度

重置设置

退出

温度单位

插入小时数

最高温度

工作小时数

最低温度

睡眠小时数

休眠小时数

无工具小时数

睡眠周期小时数

显示已选温度等级

显示特定固定温度

主机设置

计数器

工作屏

原始密码: 0105

流程控制

电源

节拍器

帮助文本

更换密码

嘀音

返回

固定一个温度
温度等级设 置 
睡 眠 延 迟 

工具

睡眠温度
休眠延迟
温度调节

工具设置

温度修正
提供所选温度和实际温度之
间的更精确的修正。

www.jbctools.com

55

参数

主机设置

最低温度

设定进行工作的最低温度。
默认的最低温度为200ºC
(392ºF).。对于有铅应用来说
这被视为适当的起始温度。

最高温度

设定进行工作的最高温度。
默认的最高温度为400°C
(750°F)。对于大多数无铅应
用来说这已被视为足够高温。

温度单位

摄氏度(ºC)或者华氏度(ºF)

节奏提示
在每1-50秒重复的一种蜂鸣声。

帮助文本

激活此参数可以从系统中获得
的信息。

提示音
开启/禁用按键的提示音。

修改个人密 码

修 改 默 认的 安 全 密码（0105）。

建议参数描述

每次更改参数必须输入个人
密码。

可用来设定在重复作业时的工
作速率。蜂鸣声提醒您必须开
始焊接的时间段。

不适用

不适用

不适用

警告

主机的温度范围在90-450ºC
(190-840ºF)。更改温度限制
用 于不 常见 的 应 用，如 低 / 高 熔
点锡焊（HMP）或者塑料应用
（比 如 铆 合）。

不适用

不适用

不适用

不适用

在 大 多 数 情 况 下，工 作
温度超过400°C(750°F)
会损坏电路板及其组件。
甚至于焊嘴与焊点更短时间
的接触，使助焊剂无法发挥
正常功效，严重降低烙铁头
寿命。如果焊点需要更大功
率（比 如 多层 板 或者 高 散 热
板），JBC强烈推荐配合使用
其他辅助产品如预热台。

请注意如果这些参数使用不当可能会导致焊嘴寿命的减少。请遵循推荐的准则：

56

建议参数描述 警告

工具设置

睡眠延时

设置工具在置放架上起并保
持所选温度到进入睡眠模式
的时间。焊嘴温度随即降到
睡 眠温 度（默 认150ºC/302ºF
或者260ºC/500ºF只适用于
拆焊)。

睡眠温度

当 工 具 在 置 放 架 时，焊 嘴 将 达
到的设定温度。

固定一个温度

固定一个温度值范围在
（90-450ºC/190-840ºF）。

温度等级设置

类似于“固定一个温度”的参
数。在这种情况下，用户可以
根据不同的功率要求设置最多
3个温度值。

在防氧化和几秒内快捷升温
到工作温度，睡眠温度的设置
实现了两者之间的一种折中
方案。

非常适合需要在特定温度下焊
接多个组件。主机将拒绝任
何更改温度的意图。

这允许在3个不同温度之间快
速切换。根据您的焊接应用
允许的温度值来设置。

因为我们的工具可以仅在2
秒内从默认睡眠模式升到工
作 温 度，此参数预设为0分
钟。一旦工具被回放到置放
架上，温度将自动降到睡眠
温度，延长焊嘴寿命并防止
氧化。工具在放置到置放架
上之前做加锡保养可防止涂层
的磨损。

不适用

不适用

没必要将这些参数设
置过高，会导致焊嘴加速氧
化并缩短焊嘴寿命，特别是
在450°C（840°F)的温度下
作业。

www.jbctools.com

57

休眠延时
设置工具从睡眠温度进入休
眠模式的时间。默认设置为
10分钟。这段时间之后，电
源被切断，焊嘴温度降至室
温。

温度修正

提供所选温度和实际温度之
间的更精确的修正。

此功能完全防止工具在置放
架上长时间不使用而产生的
氧化。
放置到置放架之前对工具做加
锡 保 养 也 有 助 于 保 护 涂 层，防
止焊嘴氧化，延长焊嘴寿命。

设置数值在±50°C(±90°F)以
实 现 零 失 误 。J BC强烈推荐使
用TID-A或TIA-A测温仪以获
得精确的读数。

焊嘴设置

增大默认值将加速焊嘴
的氧化和缩短其使用寿命。

当用户更换烙铁头类
型，此参数须重设至0°C/F
或者适合该烙铁头的温
度 值 。比 如 ，为 C 2 4 5 9 6 6 （
粗类型）设置的修正值为
+20°C(+36°F)，之 后 用 户
更 换到 C 245030（较 细类
型）而 没 有 重 设 修 正 值，在
C245030不需要调整温度
的情况下，用户实际上在
低20°C(+36°F)的温度下
作业。

建议参数描述 警告

58

在维护或储存之前需确保设备已经冷却。

-用玻璃清洁剂或抹布清洁主机屏幕。
 使用抹布清洁外壳和工具。
酒精只可用来清洁金属部件。

-定期检查工具金属件及支架，确保清洁，
确保主机可以保持探测到工具状态。

-储存前，保持烙铁头清洁并加锡保养以防氧
化。
生锈或航脏的表面会减少传递到焊点的热
量。

-定期检查电线和管子。

-按如下图示更换熔断保险丝：

维护

1.推动黑色盖子取下保险丝。如有必要可使

用工具。

2. 将新的保险丝放入保险丝盒，并将其放入
工作台。

-更换任何受损的元件。仅使用JBC原装配件。



-修理必须由JBC专业技术服务人员进行。

定期清洁

www.jbctools.com

59

-不要使用本产品用于焊接或返修以外的任何目的。不正确使用可能造成火灾。

-电源线必须插入核准的电源。确保使用前妥善接地。拔掉电源时握住插头，而不是电线。

-请勿在带电部件上操作。

-该工具在不使用时应放置在支架上，以激活休眠模式。烙铁头，金 属 部 分 和 支 架 即 使 在 焊台被切

 断电源时仍旧是热的。小心轻放，包括调整支架位置时。

-设备开着时，切勿无人看管。

-请勿覆盖通风口。热量可引起易燃物品引燃。

-使用“无残渣”类锡丝，避免与皮肤或眼睛接触，以防刺激。

-小心焊接时产生的烟雾。

-保持工作场所干净整洁。操作时，为避免造成人身伤害，请穿戴适当的防护眼镜和手套。

-残锡液易引起灼伤，请小心处理。

-本产品允许八岁以上儿童，肢体，感官或心智有残缺的人士，以及缺乏经验的人士使用，但必须提

 供必要的监护及指导，并且了解本产品可能涉及的危险。切勿让儿童把玩。

-没有监管，儿童不得对本产品进行维护。

安全

必须遵守安全准则，以防止电击，人身伤害，火灾或爆炸。

60

技术规格

CP-1E120V50/60H z.输入保险丝:2A.输出:23,5 V.主机款式:CP-1E
CP-2E230V50/60 Hz.输 入保险丝:1A.输出:23,5V.主机款式:CP-2E
CP-9E100V5 0/6 0Hz.输入保险丝: 2A.输出:23,5V.主机款式:CP-9E

-重量:   2.7Kg(5.95lb)

-尺寸:   150x175x145mm(5.91x6.89x5.71in)

-最高输出功率:  80W

-温度范围:  90-450°C(190°-840°F)(±5%)

- 焊接接地电阻:  <2ohms

- 焊接接地电压:  <2mVRMS

- 工作室温:  10-40ºC(50-104ºF)

-USB连接焊台-PC

符合CE标准
防 静 电“ 趋 肤 效 应 ”保 护 外 壳

www.jbctools.com

61

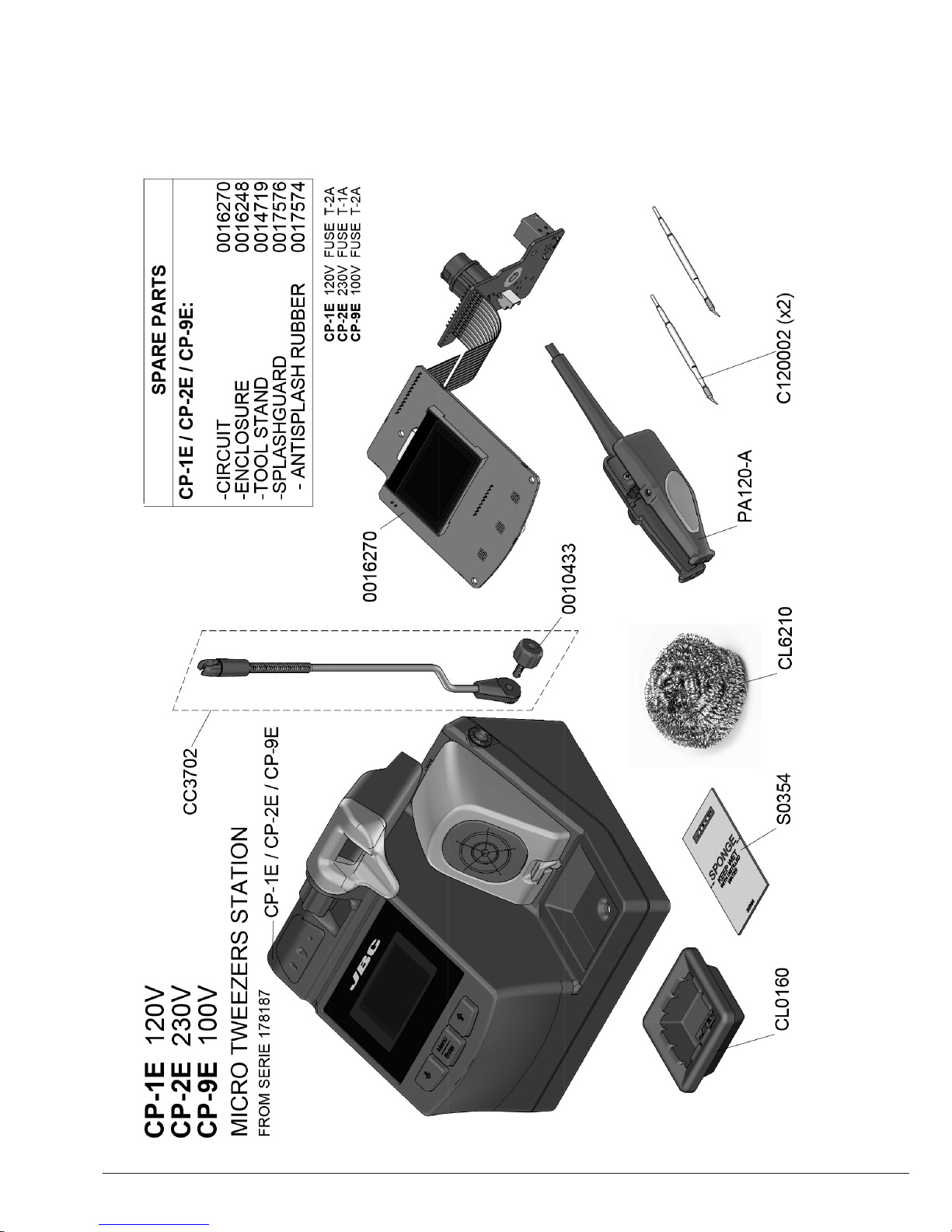

Exploded View · Despiece · Explosionszeichnung · 分解图

62

产品中有害物质的名称及含量

有害物质含量表

部件名称

有害物质

铅(Pb) 汞(Hg) 镉(Cd)

六价铬

(Cr(VI))

多溴联苯

(PBB)

多溴二苯醚

(PBDE)

烙铁头 O O O O O O

手柄 O O O O O O

电源线 O O O O O O

主机 O O O O O O

电源插座 O O O O O O

保险丝 O O O O O O

主开关 O O O O O O

电位连接 X O O O O O

变压器 O O O O O O

线路板 X O O O O O

O表示该有害物质在该部件所有均质材料中的含量均在GB/T26572规定的限量要求以下。
X表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。

www.jbctools.com

63

本产品不应被扔在垃圾筒内。
根据欧洲指令2012/19/EU，电子设备在其寿命结束后必须被收集并返回到授权回收工厂。

保修

JBC的2年保修涵盖了该设备所有的制造缺陷，包括更换有缺陷的零件和人工耗时。保修不包括因过度使用或误用
而产生的产品损坏。为了使保修有效，设备须返还至购买时的经销商处返修，邮资自理。
请在购买后30天内在www.jbctools.com/productregistration注册您的产品保修信息。

Dieses Produkt sollte nicht mit dem Hausmüll entsorgt werden.
In Übereinstimmung mit der europäischen Richtlinie 2012/19/EU müssen elektronische Geräte am
Ende ihrer Lebensdauer eingesammelt und einem autorisierten Recyclingbetrieb zugeführt werden.

Garantie

Die 2-Jahres-Garantie von JBC ersteckt sich auf das Gerät bei Herstellungsfehlern, einschließlich Fehlern der
Verarbeitung und dem Ersatz defekter Teile und deren Austausch. Die Garantie gilt nicht für Produktverschleiß
durch normale Nutzung oder durch falsche Anwendung. Damit die Garantie Gültigkeit erlangt, muß das Gerät an
den Händler, bei dem es gekauft wurde, zurückgesand weden (Porto bezahlt). Bitte registrieren Sie Ihr Equipment
nach dem Kauf innerhalb von 30 Tagen unter folgendem Link www.jbctools.com/productregistration.

Este producto no debe desecharse en la basura.
De acuerdo a la directiva europea 2012/19/UE, los equipos electrónicos al final de su vida se deberán
recoger y trasladar a una planta de reciclaje autorizada.

Garantía

Esta garantía de 2 años cubre este equipo contra cualquier defecto de fabricación, incluyendo la sustitución
de partes defectuosas y mano de obra. La garantía no cubre el desgaste del producto por uso o mal uso. Para
que esta garantía sea válida, el equipo debe ser devuelto, a portes pagados, al distribuidor donde se compró.
Registre la garantía de su producto dentro de los 30 días de la compra en www.jbctools.com/productregistration.

This product should not be thrown in the garbage.
In accordance with the European directive 2012/19/EU, electronic equipment at the end of their life
must be collected and returned to an authorized recycling facility.

0016885-081

7

Warranty

JBC’s 2 year warranty covers this equipment against all manufacturing defects, including the replacement of
defective parts and labour. Warranty does not cover product wear or misuse. In order for the warranty to be valid,
equipment must be returned, postage paid, to the dealer where it was purchased. Please register your warranty
within 30 days of purchase in www.jbctools.com/productregistration.

www.jbctools.com
