jbc BT Quick Manual

BT

CONTROL UNIT

Reference Guide

Index Page

English 1
Español 4
Français 7
Deutsch 10
Italiano 13
中文 16

1

ENGLISH

You have purchased a BT Control Unit.
In order to complete the soldering station you need the handpiece T245 or
handpiece T210 and corresponding cartridges.

We appreciate the trust you have placed in JBC in purchasing this station.
It is manufactured to the strictest quality standards in order to give you the
best possible service. Before turning on your station, we recommend you
read these instructions carefully.

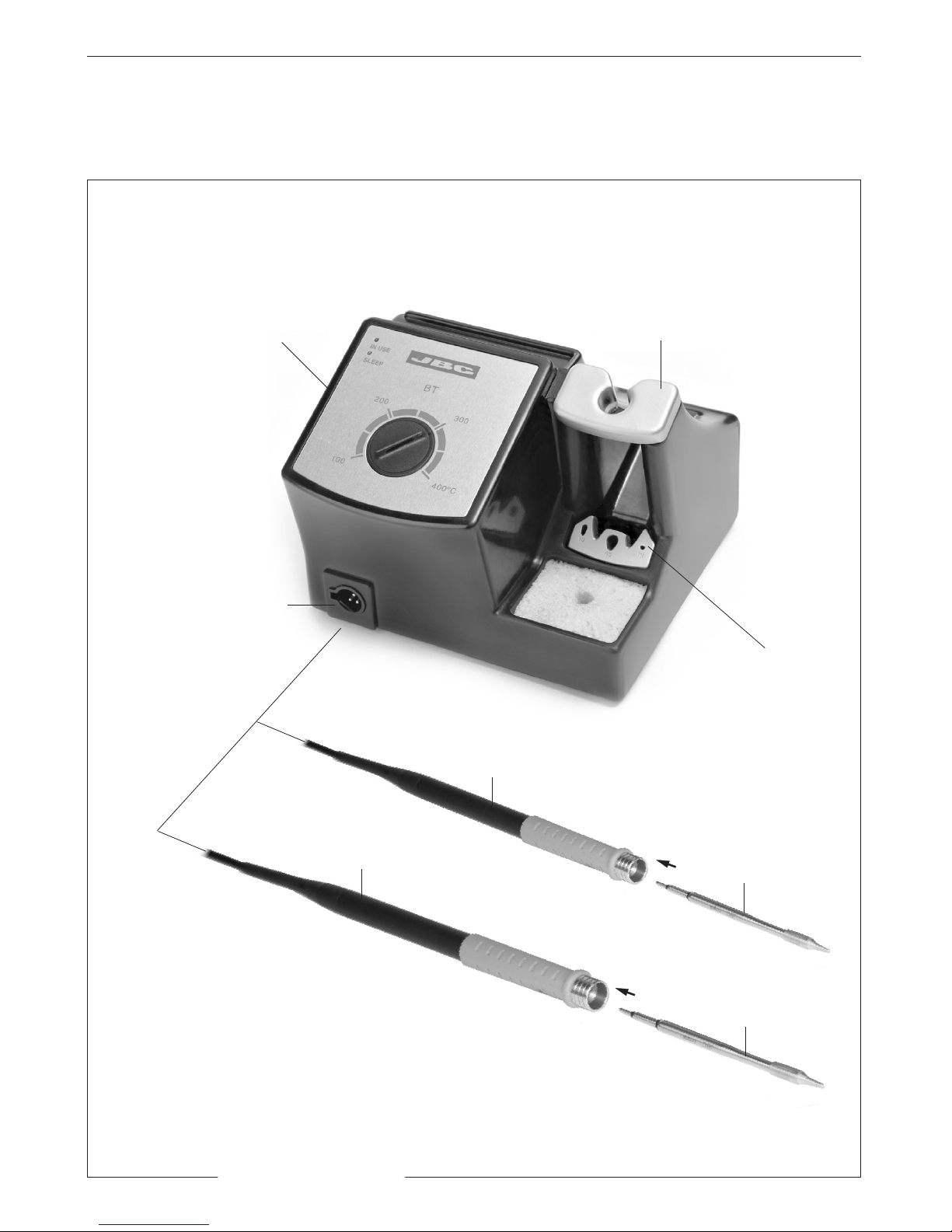

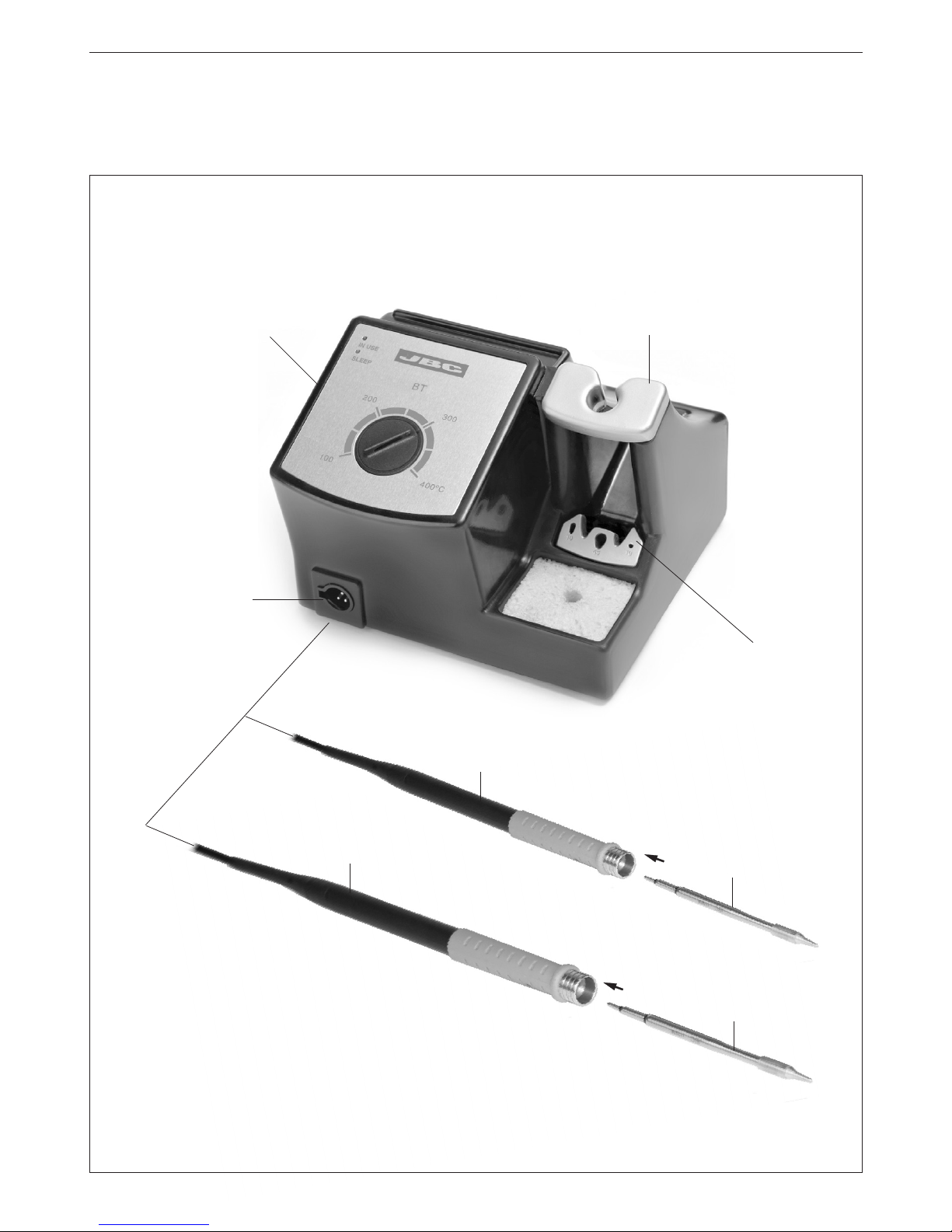

BT Quick guide

➁ Insert the cartridge and put the handpiece in the stand.

➀ Connect the handpiece.

➂ Connect the mains lead and switch "ON".

Control Unit

Cartridge

extractor

Stand

Handpiece

connector

T245 handpiece

C245 cartridge

➁

T210 handpiece

C210 cartridge

➁

ENGLISH

2

This product should not be thrown in the
garbage.

INTRODUCING JBC TECHNOLOGY

The exclusive JBC heating system achieves an
exceptional thermal recovery, which increases
productivity, quality, reduces cost of ownership and
ensures fast return on investment.

Unequalled thermal response

An excellent soldering tool features instant thermal
response conceived by a high power/mass ratio.
A high power/mass ratio is being used to maintain
the tip’s temperature as close as possible to the one
selected on the control unit, even when the thermal
load is significant. This is the formula needed to
perform high quality solderjoints and avoid cold
ones, protect the PCB that is being soldered and
increase productivity.

INTELLIGENT HEAT MANAGEMENT

The only time that a soldering tool should be at
working temperature is when it is actually being
used. JBC stations identify if and how a tool is being
used and depending on this switches the tool to
one of the following modes with their respective
temperatures:

Work mode: selected working temperature i.e.
350°C.
Sleep mode: during short periods of inactivity
the tool’s temperature is being lowered to an
intermediate temperature i.e. 220°C.

JBC Tools save money by managing Heat
efficiently saving energy, time and improving
processes.

Technical specifications

- Temperature selection from 100 to 400°C or 200
to 750ºF (±5%).

- Power: 75W.

- Safety transformer, mains separator and double
isolation, with integrated temperature protection fuse.

The LEDs indicate the station’s different working
modes.

1. The station without a tool connected: The

green light IN USE flashes with the sequence

_ .

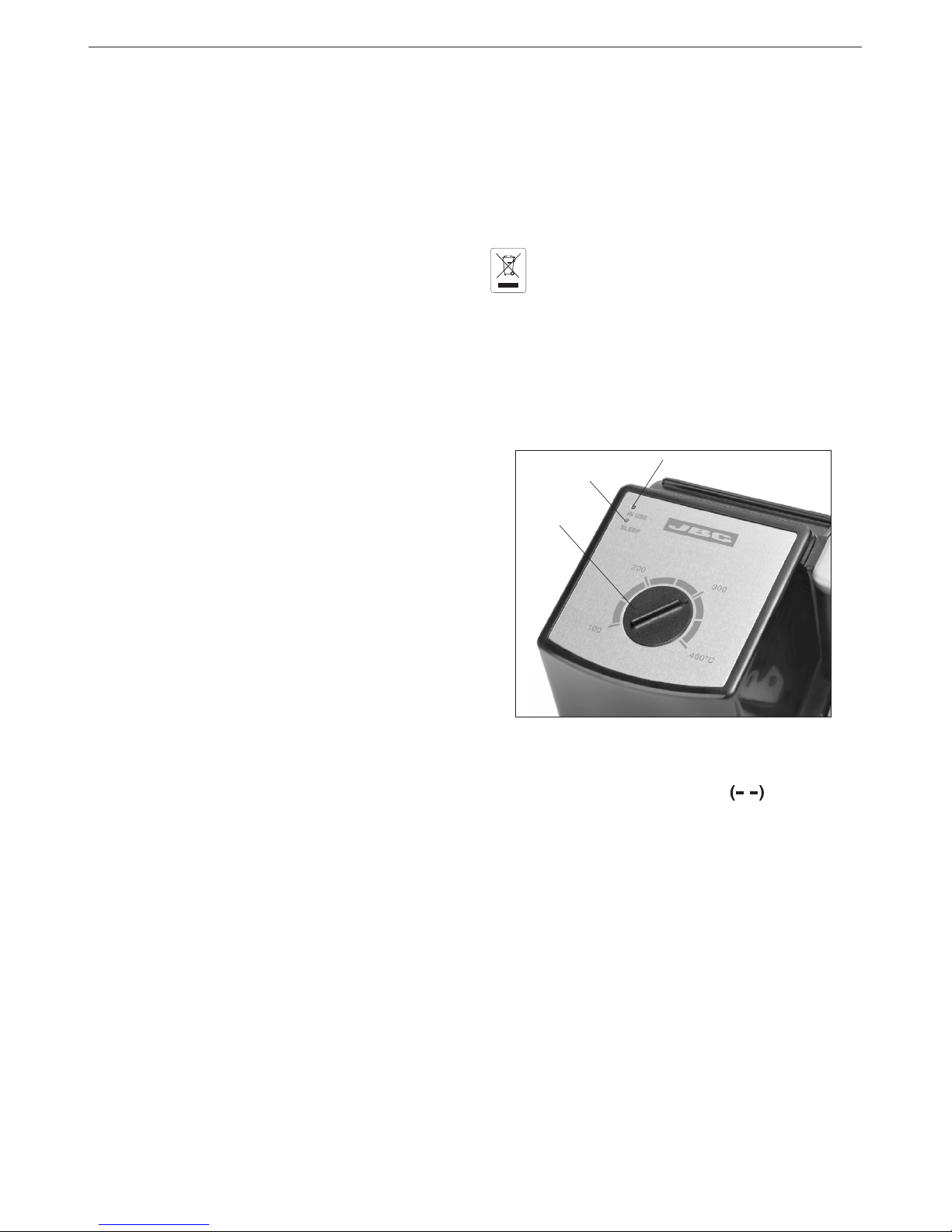

OPERATION

LED lights

- Input: 230V 50Hz. Output: 24V

- Input: 120V 60Hz. Output: 24V

- Total weight of unit: 2.6 Kgs (6,5lbs).

- Complies with CE standards on electrical safety,
electromagnetic compatibility and antistatic
protection.

- Equipotential connector and the tool tip are
connected to station mains ground supply for
ESD protection.

BT SOLDERING STATION

Design for general soldering.

BT-2BA 230V
BT-1BA 120V

Inluded:

- Control Unit

- Handpiece T245

- Cartridge C245-003

- Cartridge C245-007

BT-2SA 230V
BT-1SA 120V

Inluded:

- Control Unit

- Handpiece T210

- Cartridge C210-001

- Cartridge C210-008

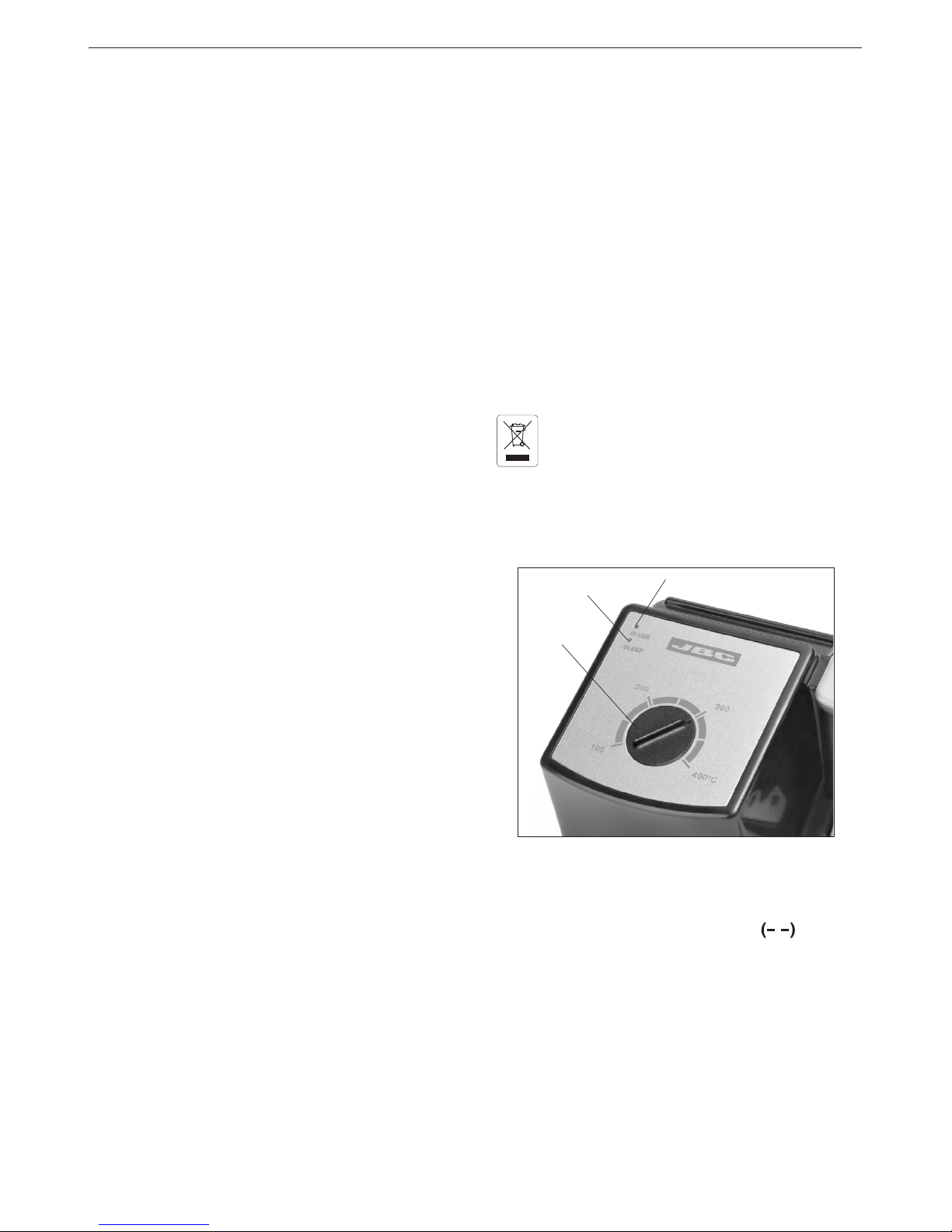

Green LED (IN USE)

Yellow LED
(SLEEP)

Dial

2. Tool out of the support: The green light IN USE

is permanently lit, indicating that the soldering iron
tip is at working temperature.

3. Tool in the support (sleep mode): The yellow

light SLEEP is permanently lit.
So that a tool goes into sleep mode, apart from

being placed in its support, the programmed sleep
temperature needs to be less than the temperature
on the dial or the prefixed temperature.

3

ENGLISH

4. Station with previously fixed temperature.
(Only for users of the AC-A console).
Soldering iron out of support:

- If the dial is above the prefixed temperature, the
green light IN USE is lit the majority of the time,
switching off briefly at regular intervals.

- If the dial is below the prefixed temperature, the
green light IN USE is not lit the majority of the time,
lighting up briefly at regular intervals.

- If the dial is at the prefixed temperature, the green
light is permanently lit.

5. Temperature tool increase at the top end of the
scale. (Only for users of the AC-A console).

The console allows us to increase in a maximum
of 50ºC or 100º F the temperature of the tool when

the dial is placed at the top end of the scale and it
is shown with a quick flash of the led IN USE.

ERRORS

When the handpiece or the cartridge is in an open
circuit, the green light IN USE flashes with the
sequence .

When the handpiece or the cartridge is in a short
circuit, the green light IN USE flashes with the
sequence .

If any of the above mentioned causes is corrected,
the station will start working automatically.

JBC reserves the right to make technical changes without prior
notification.

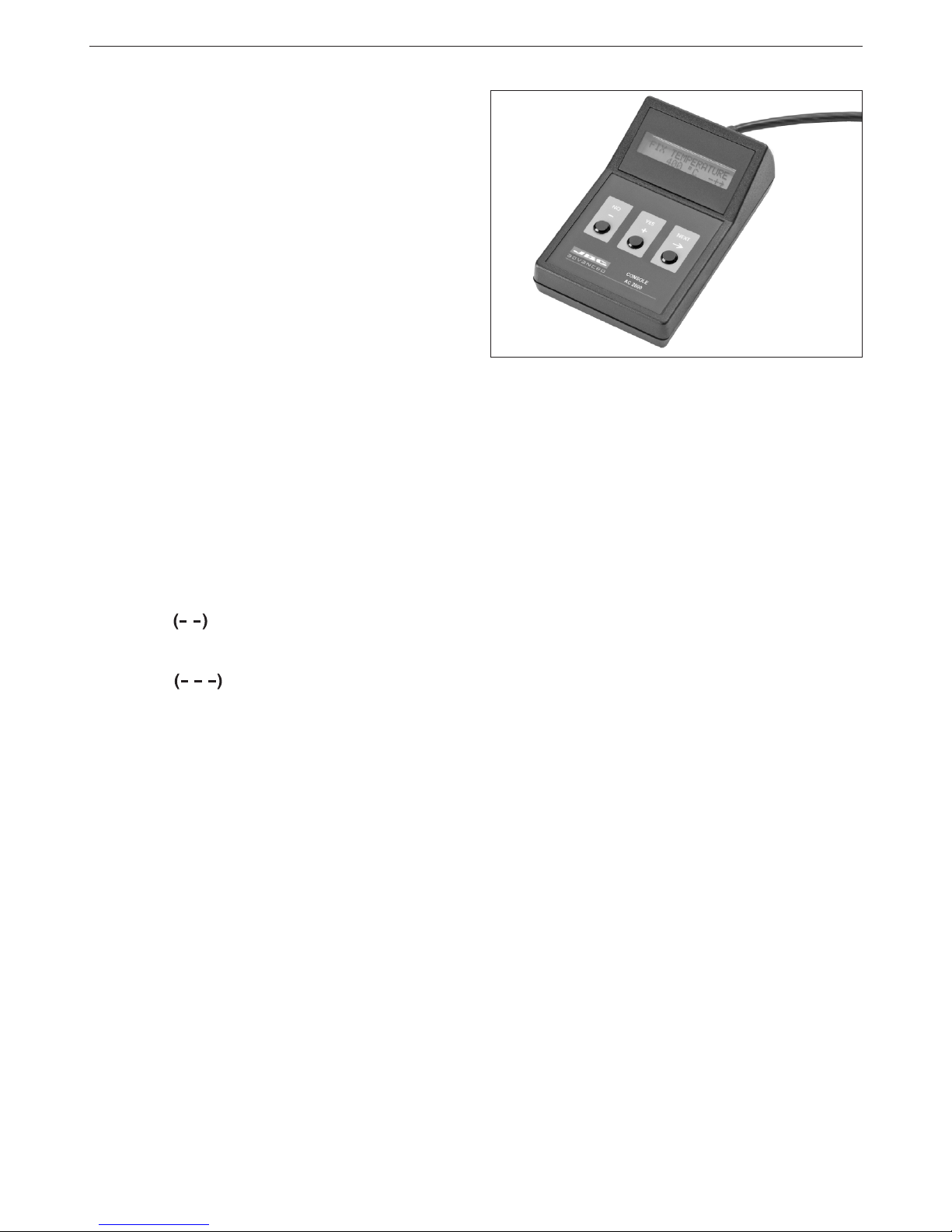

AC-A console

The original regulation program parameters of
control unit can be modified using the AC 2600
console.

In order to connect an AC-A console to an BT, a
version 6.0 or above will be necessary.

Any lower version won’t allow you to fix temperatures
above 370ºC (700ºF) and the sleep temperature will
be an 8% higher than the selected one.

Changes avalaible to perform:

- Fixing the the working temperature.

- Selection of temperature units in Celsius grades

-°C- or Fahrenheit -°F-.

- Modification of sleep temperatures and standby

times.

- Adjustment of temperature.

- Set the parameters back to the original

parameters.

- Read-out data:

Working hours.
Sleep cycles and sleep hours.
Cartridge and iron changes.
Program version.

When there is has been an excess of power supplied,
for example with very thick and repetitive solders,
the green and yellow lights will flash simultaneously.
To correct this error, the station should be turned off
to avoid overheating. When the temperature lowers,
turn the station on again.

You will find all the information about BT soldering
station in our web site:

http://www.jbctools.com

Agradecemos la confianza depositada en JBC al adquirir esta estación. Ha sido
fabricada con las más estrictas normas de calidad para prestarle el mejor servicio. Antes
de poner en marcha el aparato, recomendamos leer con atención las instrucciones
que a continuación se detallan.

Usted ha adquirido una Unidad de Control BT.
Para que la estación soldadora esté completa necesita el Lápiz T245 o Lápiz T210
y los cartuchos adecuados al trabajo a realizar.

4

ESPAÑOL

BT Guía rápida

Conector lápiz

Lápiz T245

➁

Lápiz T210

➁

Cartucho C245

Cartucho C210

Unidad de control

Soporte

Extractor de

cartuchos

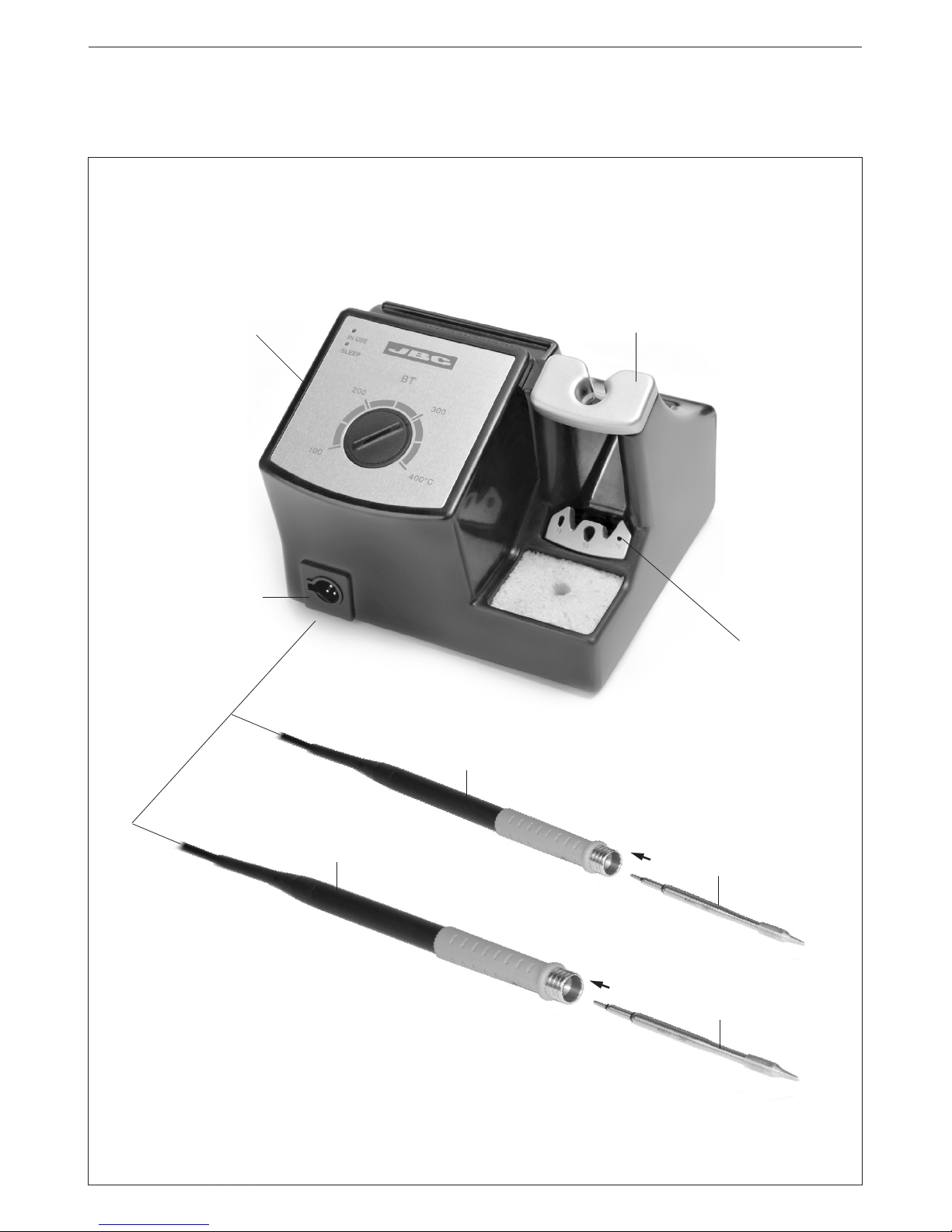

➁ Inserte el cartucho y ponga el lápiz en el soporte de la estación.

➀ Conecte el lápiz a la estación

➂ Conecte el cable de red y ponga en marcha la estación.

5

ESPAÑOL

Este producto no debe ser tirado a la
basura.

INTRODUCCIÓN A LA TECNOLOGIA JBC

El exclusivo sistema de calentamiento de JBC
consigue una excepcional recuperación de la
temperatura, que aumenta la productividad, calidad,
y reduce el coste de propiedad proporcionando una
rápida recuperación de la inversión efectuada.

Respuesta térmica inigualable

Un soldador excelente con una respuesta térmica
concebida por un alto ratio de potencia/masa.
Un ratio de alta potencia/masa es utilizado para
mantener la temperatura de la punta tan próxima
a la seleccionada en la unidad de control, incluso
cuando la carga termal es importante. Esta es
la formula necesaria para llevar a cabo una alta
calidad de soldaduras, trabajar a temperaturas
máximas mas bajas y evitar soldaduras frías, con lo
cual se protegen los circuitos y componentes que se
están soldando, aumentando la productividad.

GESTION INTELIGENTE DEL CALOR

La única ocasión que el soldador debe estar a
temperatura de trabajo es cuando se está utilizando.
Las estaciones de JBC identifican como se está
utilizando la herramienta y dependiendo de eso
cambia la herramienta a uno de los siguientes
modos con sus respectivas temperaturas:
Modo de trabajo: Temperatura seleccionada es
350ºC.
Modo sleep: Durante periodos cortos de inactividad,
la temperatura de la herramienta baja a temperatura
intermedia, por ejemplo a 220ºC.

Con el sistema de gestión del calor y ahorro de
energía JBC proporciona también un ahorro de
tiempo y mejora de procesos.

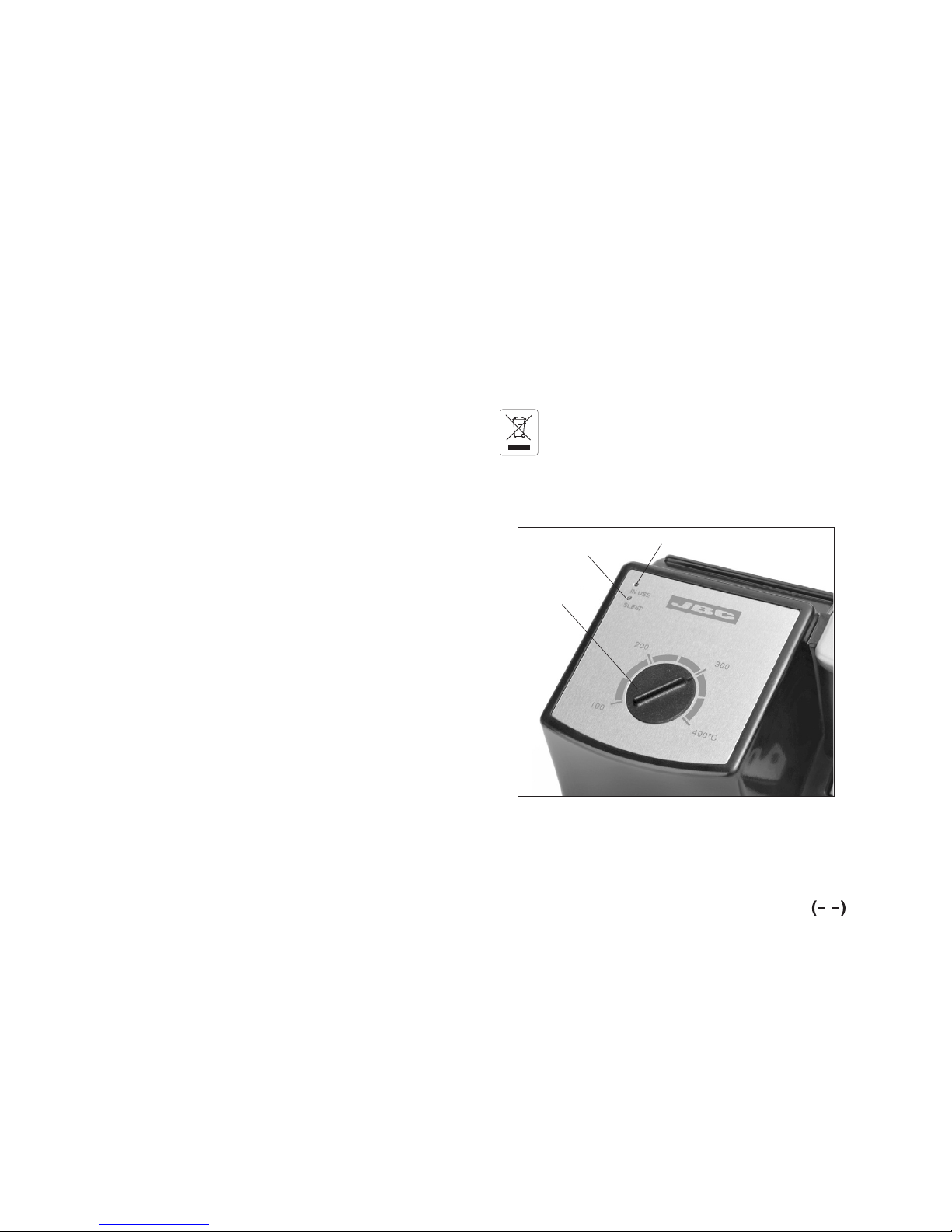

FUNCIONAMIENTO

Luces de señalización

Luz verde (IN USE)

Luz amarilla
(SLEEP)

Dial

Las luces de señalización nos indican diferentes
estados del funcionamiento de la estación.

1. Estación sin la herramienta conectada: la luz

verde IN USE parpadea con la secuencia .

Datos técnicos

- Selección de la temperatura entre 100 y 400°C
o 200 y 750ºF (±5%).

- Potencia: 75W.

ESTACIÓN SOLDADORA BT

Diseñada para soldadura general.

BT-2BA 230V
BT-1BA 120V

Incluye:

- Unidad de control

- Lápiz T245

- Cartucho C245-003

- Cartucho C245-007

BT-2SA 230V
BT-1SA 120V

Incluye:

- Unidad de control

- Lápiz T210

- Cartucho C210-001

- Cartucho C210-008

- Transformador de seguridad, separador de red
y doble aislamiento, con fusible integrado de
protección de temperatura.

- Entrada: 230V 50Hz. Salida: 24V

- Entrada: 120V 60Hz. Salida: 24V

- Peso unidad completa: 2.6 Kgs.

- Cumple la normativa CE sobre seguridad
eléctrica, compatibilidad electromagnética y
protección antiestática.

- El borne equipotencial y la punta del soldador
están en conexión directa a la toma de tierra de
red para protección ESD.

2. Herramienta fuera del soporte: la luz verde IN

USE está encendida contínuamente, indicando
que la punta del soldador está a la temperatura de
trabajo.

3. Herramienta en el soporte (modo "sleep"): la luz

amarilla SLEEP está encendida contínuamente.
Para que una herramienta entre en modo sleep,

además de estar colocada en el soporte, es
necesario que la temperatura programada de
sleep sea inferior a la temperatura del dial o a la
temperatura fijada.

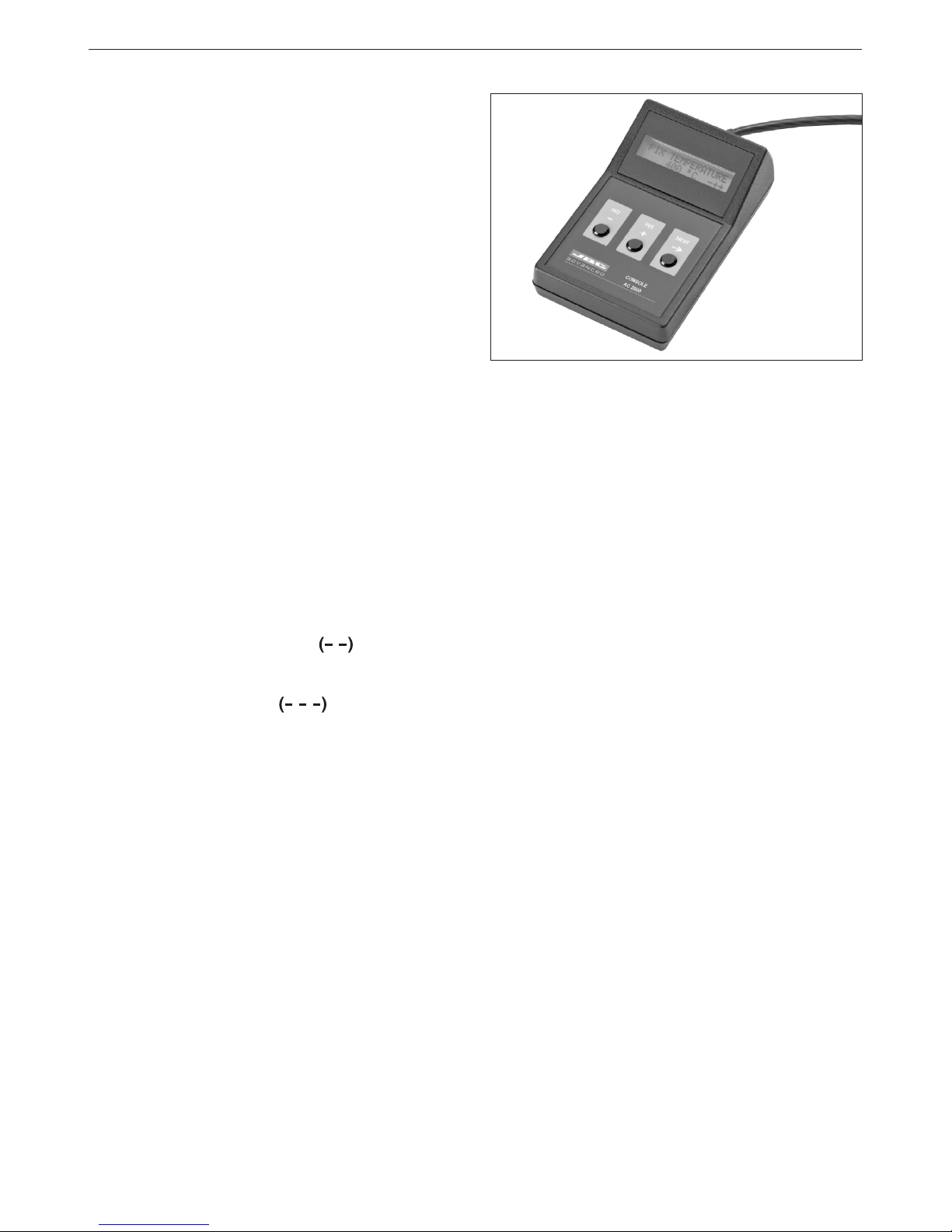

Consola AC-A

Los parámetros originales del programa de
regulación de la estacion se pueden modificar con
la consola AC-A.

Si conecta una consola AC-A a una estación BT, es
necesario que la versión del programa de la consola
sea 6.0 o superior.

Cualquier versión menor que la 6.0 no permitirá fijar
temperaturas superiores a 370ºC y la temperatura
de sleep será un 8% mayor que la programada.

Permite:

- Fijar la temperatura.

- Selección de las unidades de temperatura en

grados Celsius -°C- o Fahrenheit -°F-.

- Cambiar la temperatura y el tiempo de sleep.

- Ajustar la temperatura.

- Cambiar los parámetros de la estación a los

preseleccionados en fábrica.

- Leer los contadores de:

Horas de trabajo.
Ciclos y horas de sleep.
Cambios de cartucho.
Versión del programa.

ESPAÑOL

6

JBC se reserva el derecho de introducir modificaciones sin
previo aviso

Cuando exista un exceso de aporte de energía,
por ejemplo al hacer soldaduras muy gruesas
y repetidas, parpadearan simultáneamente
las luces verde y amarilla. Para corregir este
error, se debe apagar la estación para evitar su
sobrecalentamiento. Cuando haya descendido la
temperatura vuelva a encender la estación.

4. Estación con la temperatura fijada previamente.
(Sólo para usuarios de la cónsola AC-A).

Soldador fuera del soporte:

- Si el dial está por encima de la temperatura fijada,
la luz verde IN USE está encendida la mayor parte
del tiempo, apagándose brevemente a intervalos
iguales.

- Si el dial está por debajo de la temperatura fijada,
la luz verde IN USE está apagada la mayor parte
del tiempo, encendiéndose brevemente a intervalos
iguales.

- Si el dial marca la temperatura fijada, la luz verde
IN USE está encendida constantemente.

5. Incremento de la temperatura de la herramienta
a fondo de escala. (Sólo para usuarios de la

cónsola AC-A).
La consola permite aumentar en un máximo de

50ºC o 100ºF la temperatura de la herramienta
cuando el dial se posiciona al final de la escala y se
indica con un parpadeo rápido del led IN USE.

ERRORES

Cuando el lápiz o el cartucho están en circuito
abierto, la luz verde IN USE parpadea con la
secuencia .

Cuando el lápiz o el cartucho están en cortocircuito,
la luz verde IN USE parpadea con la secuencia

.
Si se corrige cualquiera de estas anomalías la estación

entrará en funcionamiento automáticamente.

Encontrará toda la información sobre la estación
soldadora BT en nuestra web:

http://www.jbctools.com

Extracteur de

cartouches

Support

Connecteur

crayon

T245 Crayon

C245 cartouches

➁

T210 Crayon

C210 cartouches

➁

Unité de contrôle

➀

Connecter le crayon.

➁

Insérer la cartouche et mettre le crayon sur le support.

➂

Connecter le câble reseau et mettre en marche la station.

FRANÇAIS

7

BT Mode d'emplou rapide

Nous vous remercions de la confiance déposée en JBC à travers l’acquisition
de cette station. Elle est fabriquée dans les plus strictes normes de qualité pour
vous rendre un meilleur service. Avant de mettre l’appareil en marche, nous
vous recommandons de lire attentivement les instructions détaillées ci-après.

Pour que la Unité de contrôle BT que vous venez d'acheter soit complète, vous
devez choisir le fer et les cartouches en adéquation avec le travail à réaliser.
L'unité de contrôle fonctionne avec les crayons ainsi que les cartouches qui leur
correspondent.
