Page 1

S E C T I O N

JAY®Zip Back

IMPORTANT CONSUMER INFORMATION

OTICE: This manual contains important instructions that must be passed on to the user of this prod-

UPPLIER: This manual must be given to the user of this product.

S USER: Before using this product, read this entire manual and save for future reference. W

return the postcard attached to the enclosed instruction and warranty booklet.

uct. Please do not remove this manual before delivery to the end user.

ARRANTY REGISTRATION: To validate the warranty on this product, please complete and

E N G L I S H

Z I P B A C K

O w n e r ’s M a n u a l

M a n u a l d e i n s t r u c c i o n e s

REGISTRO DE LA GARANTÍA: Para validar la garantía de este producto, favor de llenar y devolver la tarjeta que se adjunta en el folleto de instrucciones y garantía que se incluye.

ENREGISTREMENT DE LA GARANTIE : pour valider la garantie sur ce produit, merci de compléter et de retourner la carte attachée au guide d’instruction et de garantie.

M a n u e l d ’ i n s t r u c t i o n s

Page 2

ENGLI S H

120688 Rev. B

ENGLISH

Introduction ............................................. 3

Maintenance and Cleaning ....................... 4

Fitting the Back to the Chair.................... 5

Installation ................................................ 6

Adjustment............................................... 7

Transit Safety ............................................ 8

Removal and Replacement....................... 9

Warranty .................................................. 9

ESPAÑOL

Introducción............................................. 10

Mantenimiento y Limpieza....................... 11

TAB L E OF C O N T ENTS

Colocación del Respaldo en la Silla .......... 12

Instalacion................................................. 13

Adjuste ..................................................... 14

Seguridad en Transito............................... 15

Retirada y Nueva Colocación................... 16

Garantia.................................................... 16

FRANÇAIS

Introduction ............................................. 17

Entretien et nettoyage ............................. 18

Montage du dossier sur le fauteil ............. 19

Montage ................................................... 20

Reglage..................................................... 21

Sécurité à l’arrière d’un véhicule.............. 22

Depose et remise en place ...................... 23

Garantie.................................................... 23

Page 3

ENGLI S H

120688 Rev. B

INTRODUCT I O N

Sunrise Medical recommends that a clinician such as a doc-

or or therapist experienced in seating and positioning be

t consulted to determine if a Zip Back is appropriate. Backs should only be installed by an authorized Sunrise Medical supplier.

THE JAY ZIP BACK

The JAY Zip Back is designed to provide the important benefits of a proper back support for a wide variety of pediatric users. It is designed to provide simple, comfortable and effective support to help maximize function and increase sitting tolerance. In addition, it is light-weight, durable and easy to use.

Maximum user weight: 165 lbs

WARNING

Installing a back support on a wheelchair may affect the center of gravity of the wheelchair and may cause the wheelchair to tip backwards potentially resulting in injury.

Always assess for the potential need for anti-tippers or amputee axle adapter brackets to be added to the wheelchair to help increase stability.

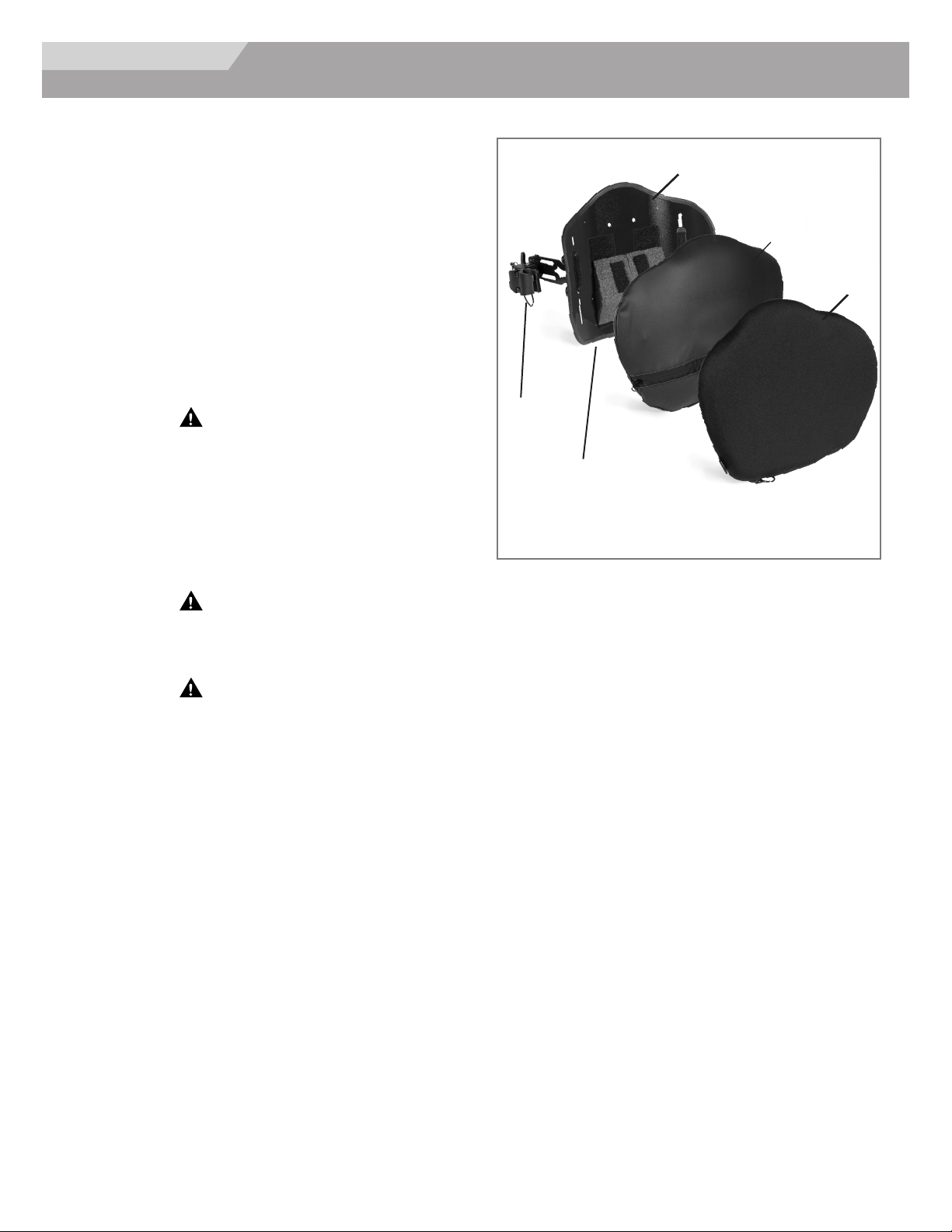

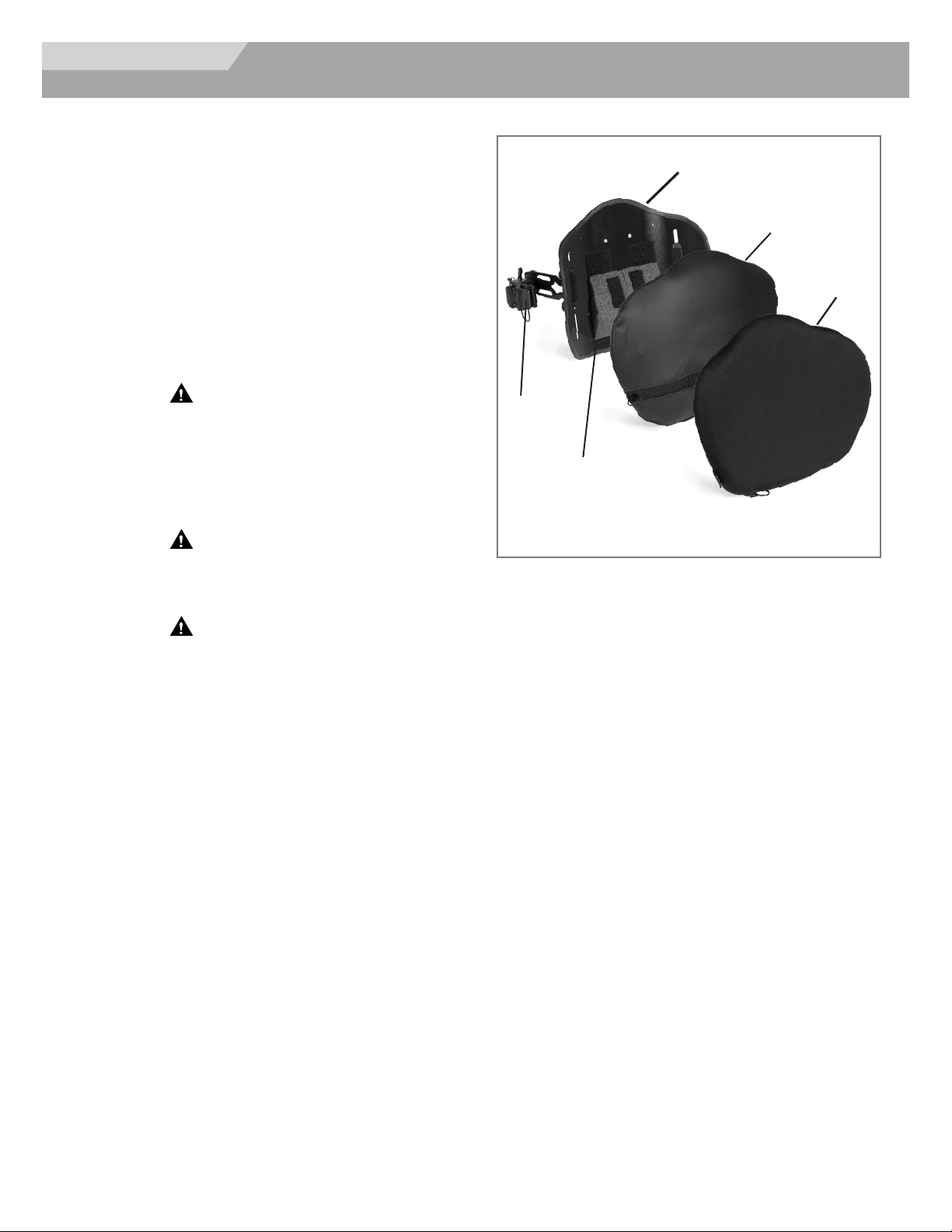

ZIP BACK

Shell

Foam & Inner Cover

(reversed to show zipper)

Outer Cover

Hardware Receivers

Lumbar Positioning Component

Do not use the back to push or lift wheelchair. Improper use may cause the back to unexpectedly detach from the wheelchair.

WARNING

Do not use the back handle to lift wheelchair. It is intended only for back removal.

WARNING

Page 4

ENGLI S H

120688 Rev. B

MAINTENANCE

Sunrise recommends that all fasteners be checked for wear, such as loose bolts or broken components every 6 months. Loose fasteners should be retightened according to the installation instructions. All fasteners should be tightened to torque specifications as stated in the hardware installation section. Contact your authorized Sunrise

edical supplier immediately to replace any broken components.

M Do not continue to use the system after identifying loose or broken components.

NOTE– Wrench has been included with the back for your convenience.

EASY CLEANING

NOTE– When disassembling the back for cleaning, note the position of

To clean back cover

Remove cover by detaching Velcro. Detach cover from back shell. Locate zipper on bottom of the cover and unzip. Remove foam with inner cover and turn cover inside out. Zip cover closed to avoid snagging. Machine wash in warm water (50°C). Drip or tumble dry on low heat.

NOTE: Do not dry clean covers or use industrial washers and dryers to

Reinsert the foam with inner cover into the cover. Please note, the base has two layers of foam. When reinserting the foam, ensure that the thinner, firmer, light grey foam is facing the shell and the softer foam is facing the user. Once the foam is secured inside the cover, zip cover closed.

the Velcro® Lumbar Positioning Components for correct reassembly.

clean cover. Do not steam autoclave. Do not bleach.

MAINTENAN C E AND C L E A NING

To clean back shell and Inner Cover

Shell and inner cover may be wiped clean with soap and water. No other maintenance should be required.

To clean positioning components

Positioning components can be wiped clean with soap and water. Do not immerse positioning components underwater.

If you have any additional questions regarding cleaning procedures, please contact your authorized Sunrise Medical dealer.

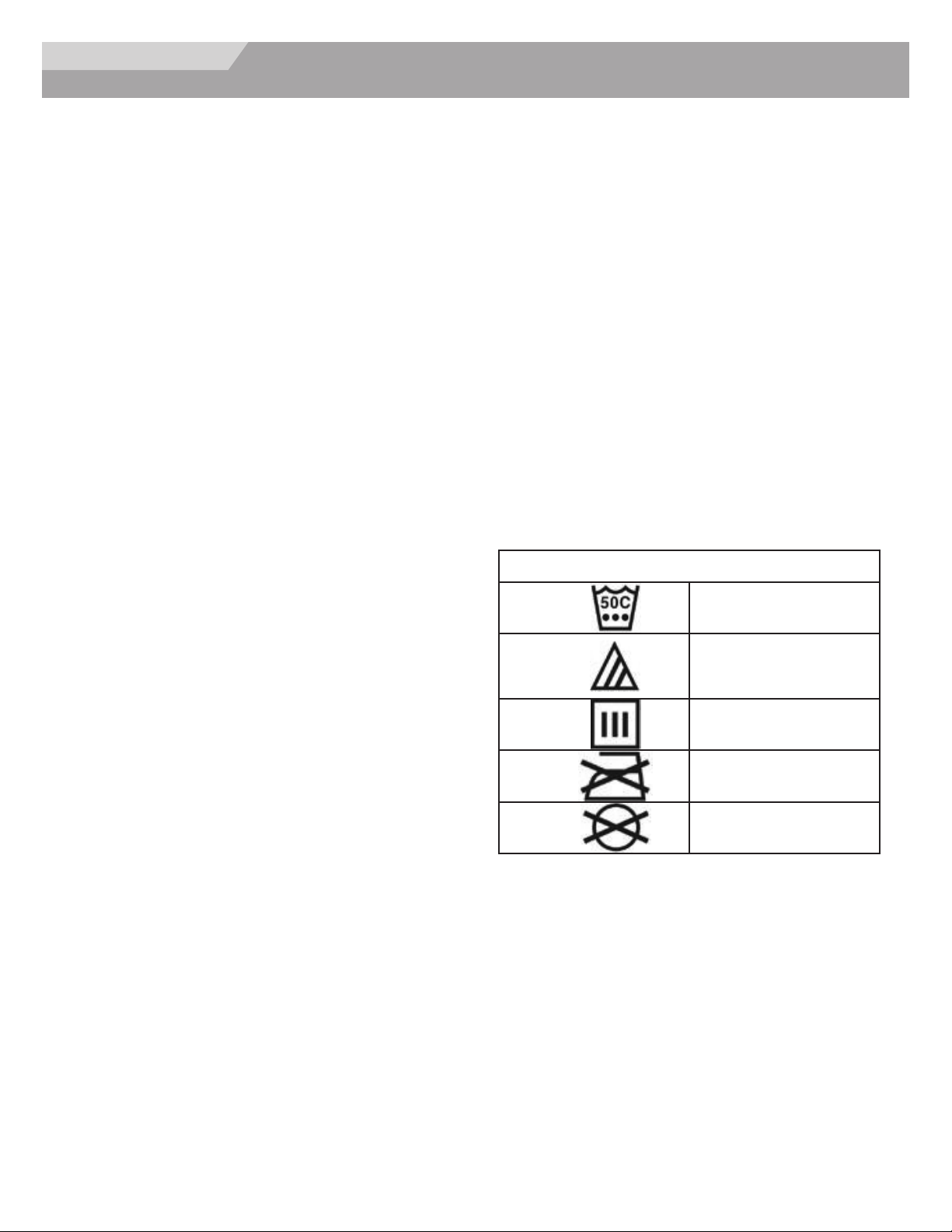

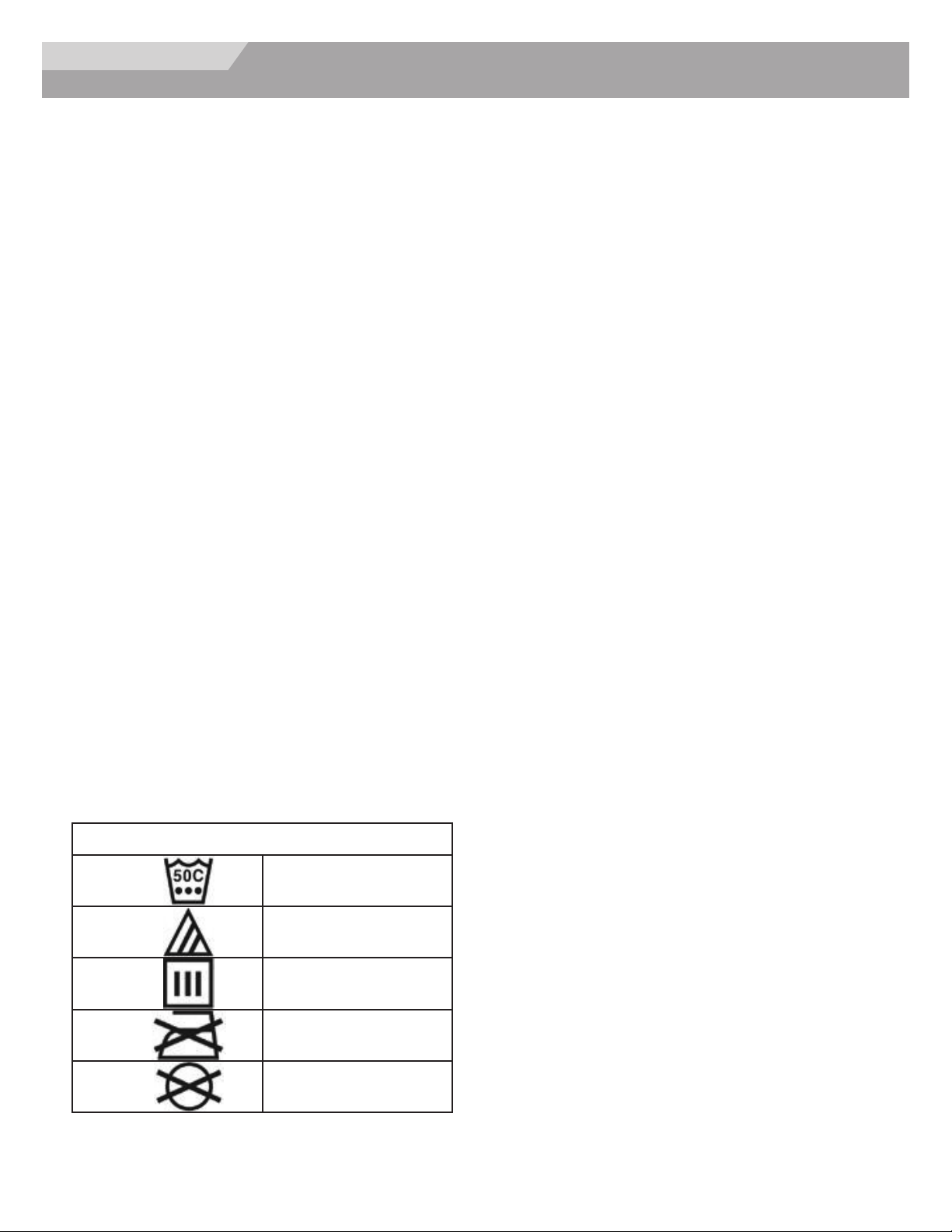

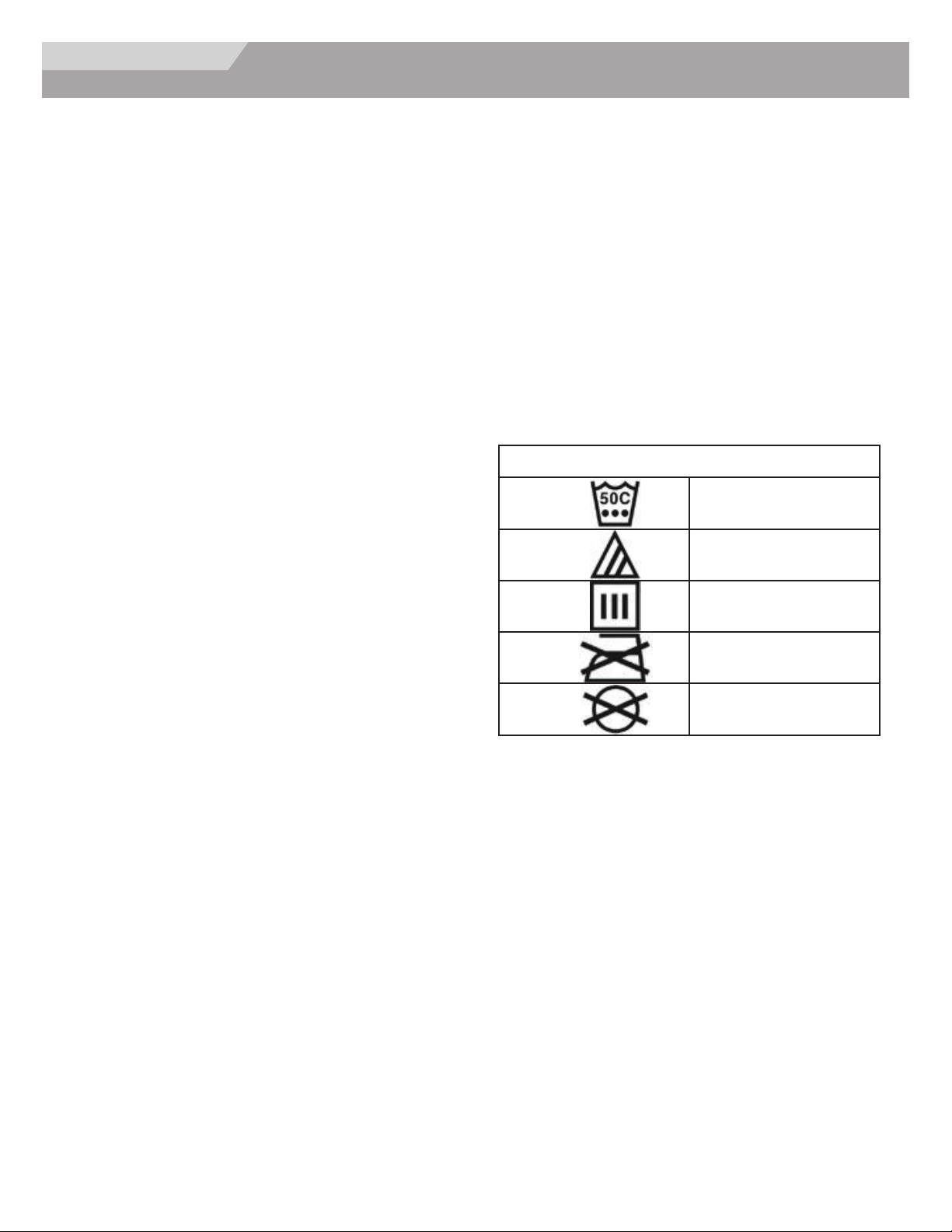

Laundry Care Symbols

Machine wash in warm water (50° C)

Only non-chlorine bleach, when needed

Drip dry

Do not iron

Do not dry clean

Page 5

ENGLI S H

120688 Rev. B

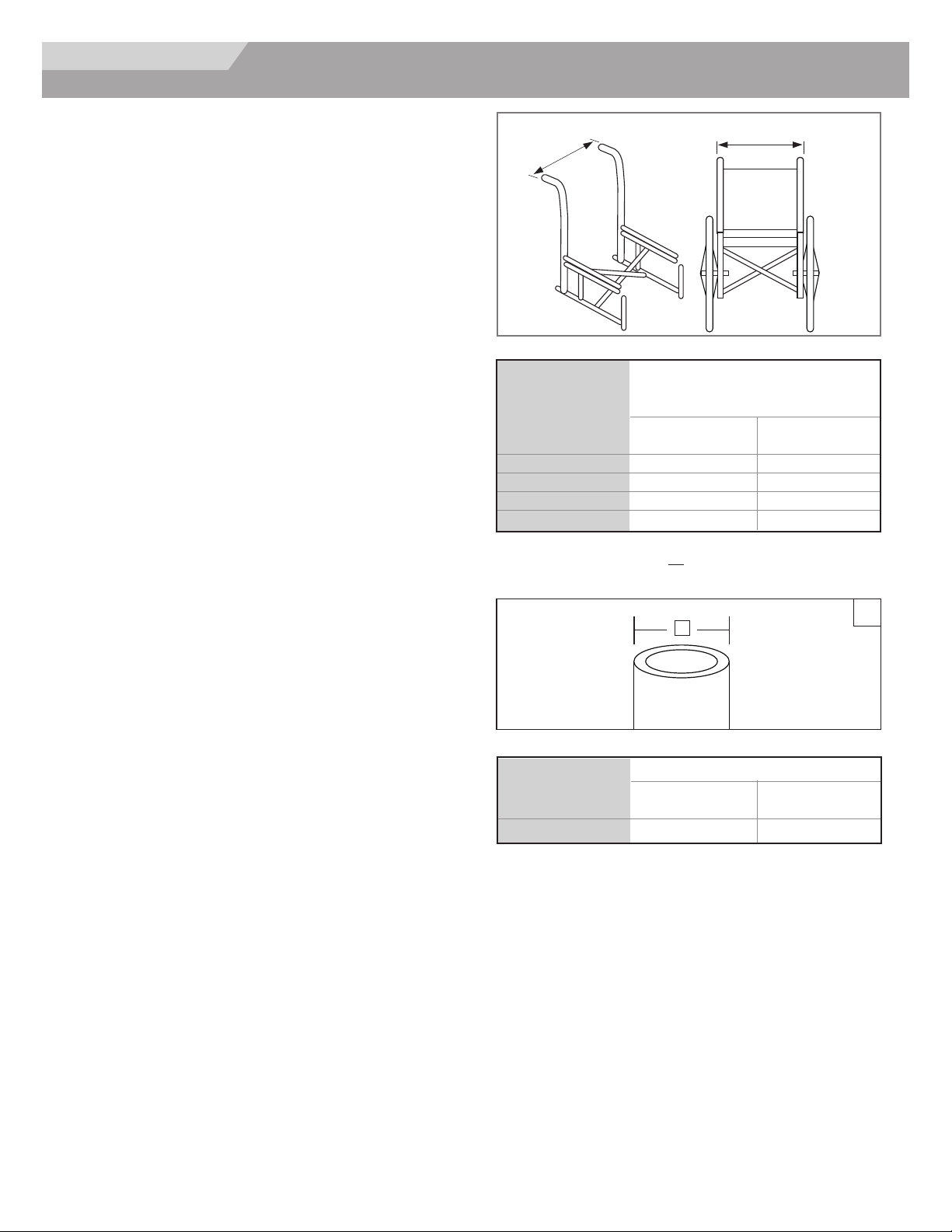

FITTING T HE BA C K TO T H E CHAIR

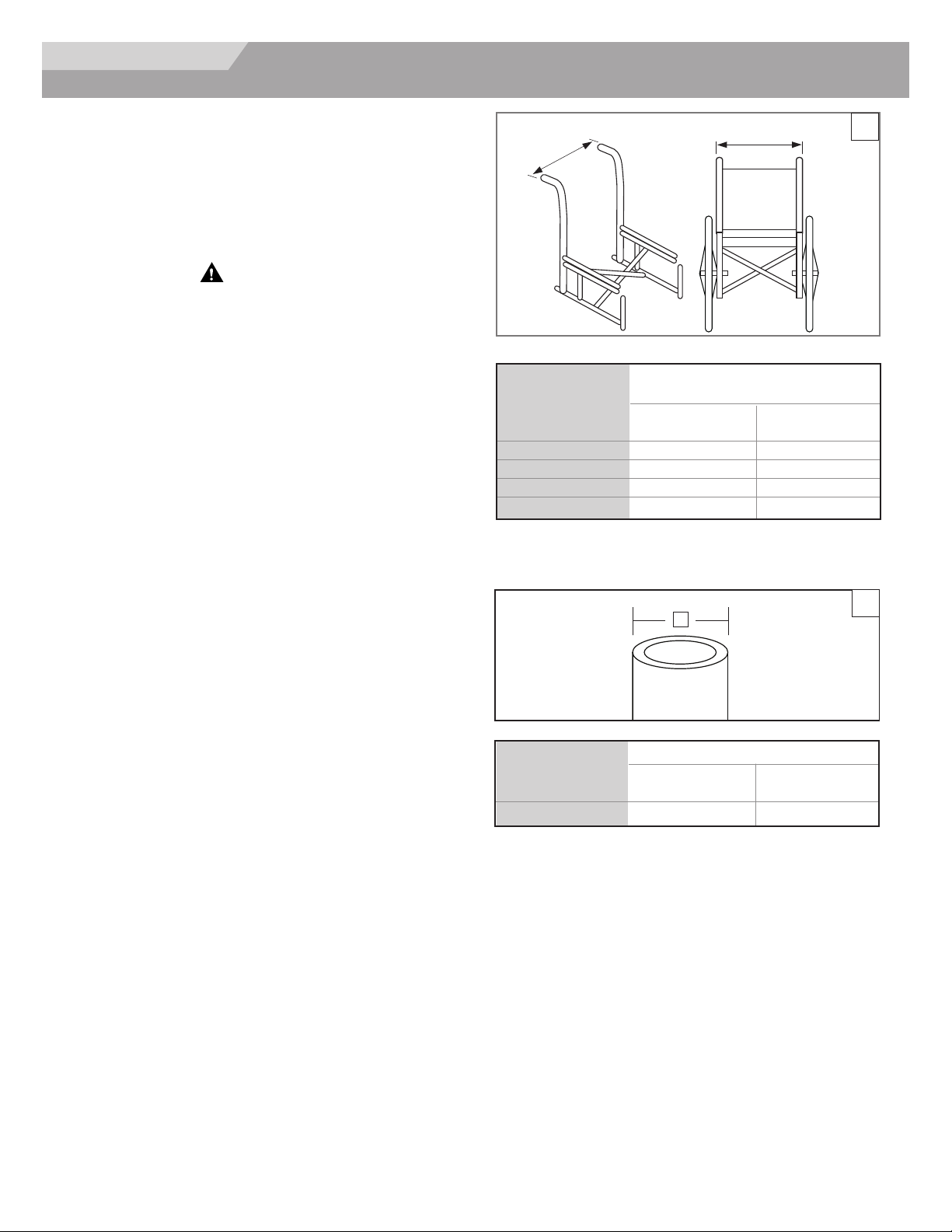

DETERMINING COMPATIBILITY

Wheelchair Types

The Zip Back is designed to be compatible with most wheelchairs with the following exceptions:

Wheelchairs that are angularly adjustable, recline or tilt and result

n a back angle greater than 60 degrees from the vertical should not

i be used.

WARNING

Use with these types of wheelchairs may cause the back to accidentally disconnect from the wheelchair resulting in a fall and the potential for serious injury.

Wheelchair Dimensions

The JAY Zip upholstery. Prior to installation determine if the wheelchair used has c patible back canes, by measuring the width between your back canes n in Figure 1. Then using that measurement, check Table 1 to determine if the back will fit you

Next check that the back canes are a compatible diameter.

The JAY back hardware can be mounted on wheelchair backcanes ranging from 3/4" to 1 1/8". Measure your back

canediameter (Fig. 2) and refer to Table 2 to ensure your backcanes

If you cannot determine that the back canes are compatible please contact your authorized Sunrise Medical provider or Sunrise Medical customer service.

backom is designed to replace the wheelchair’s sling

as see

r chair.

are compatible.

Table 1

Width of back canes from outside to

Zip Back Width*

(all contours)

outside of the tubes (Fig. 1-A)

Minimum width Maximum width

inch cm inch cm

8" 7.7 19.6 9.3 23.6 10" 9.7 24.6 11.3 28.7 12" 11.7 29.7 14.3 36.3 14" 13.7 34.9 16.3

* Back Width is identified in your back’s part number.

Example: JZIPB10S is a 10" wide back.

41.3

TABLE 2

Back Width (all contours)

3/4 1.9 1 1/8 2.85

8" - 14"

Cane diameter (B)

Minimum width Maximum width

nch cm inch cm

Page 6

ENGLI S H

120688 Rev. B

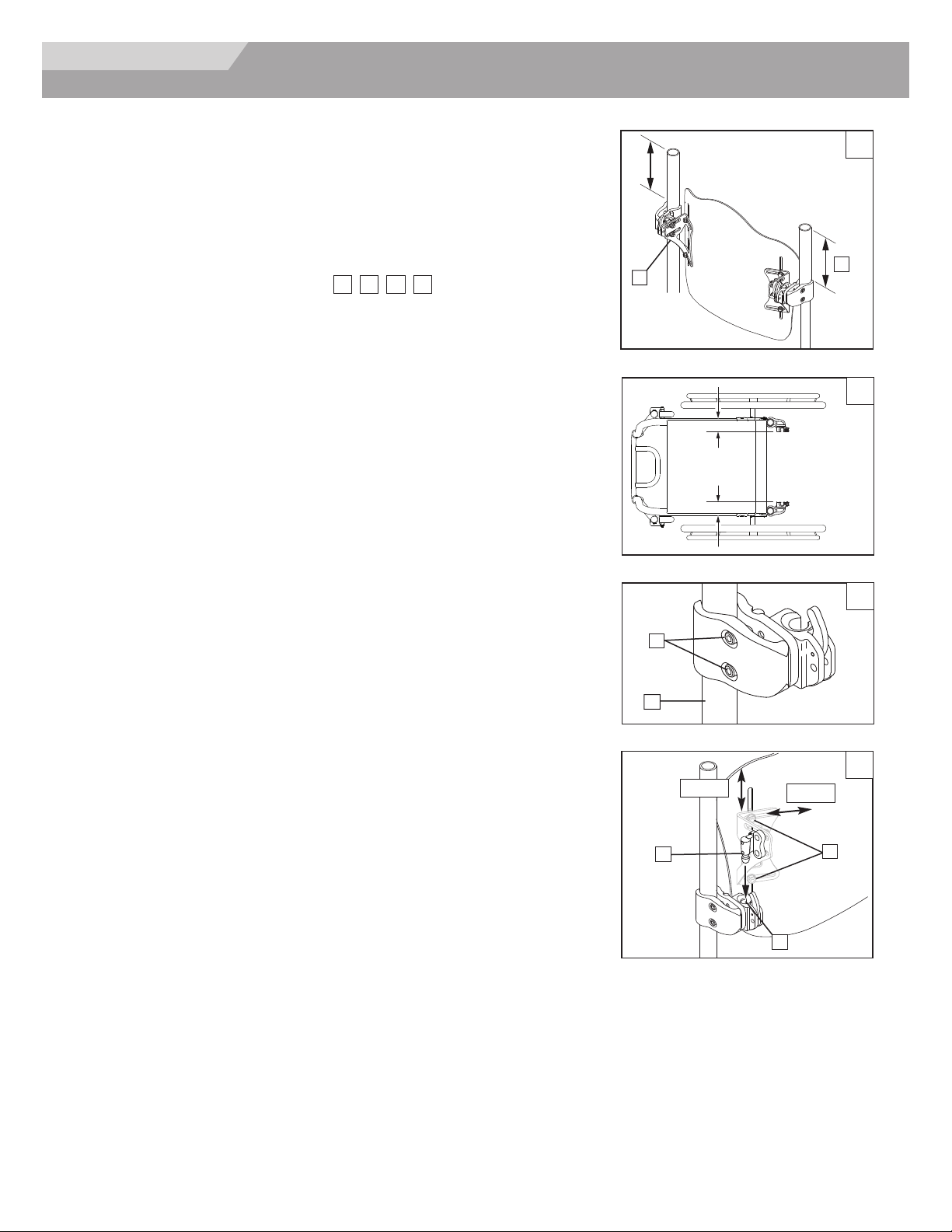

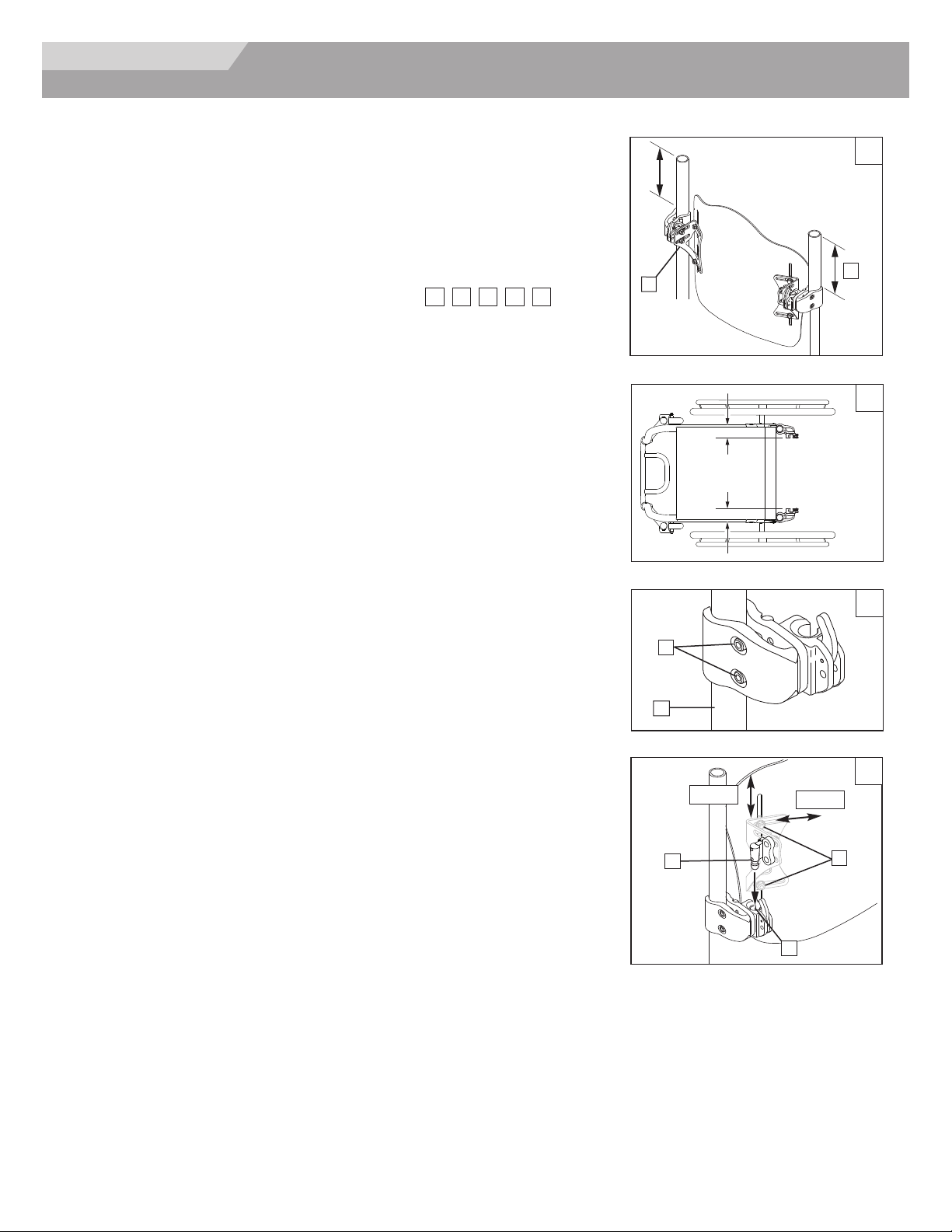

INSTA L L ATION

A. JAY (RH) HARDWARE

Please read the following instructions before beginning the installation. To install the Zip back,with RH hardware, it is best to begin without a user in the wheelchair. Once the back has been installed the user can be seated back in the wheelchair for minor

adjustments.

1. Tools required (included with the JAY Zip back): a. 4mm hex key

b. 10mm box end wrench

B. BACK HARDWARE INSTALLATION

1. Remove existing back components a. Remove the existing wheelchair back according to the wheelchair manufacturer’s

instructions.

b. Remove any pre-existing back hardware or components.

2. Locating the hardware receivers a. The backshell should come with mounting brackets (A) attached. b. Visually determine the optimum clamp receiver location (B) on the back canes. The

mounting hardware should be at approximately equal heights on each back post (Fig.3), and parallel to the seat frame (Fig. 4).

NOTE –

A higher location on the back canes are generally better.

3. Attaching the Hardware receivers a. Using the 4mm hex key, Loosen the clamp screws (Fig. 5) (C)

NOTE –

4. Attaching and aligning the Zip Back shell.

For Large tube diameters, the clamp screws may have to be removed completely.

b. Attach and align the receiver to the wheelchair back canes (D). c. Hand tighten the clamp screws (C). d. The receivers may require additional lateral adjustments to ensure proper alignment.

a. Using a 10mm wrench, loosen the bracket nuts (E), and mounting pin bolts (H) until

the hardware can move easily in all directions.

b. Attach the Zip Back to the hardware receivers by inserting left and right mounting

pins (F) in the left and right receivers (G).

c. Locate the back to the approximate location, relative to both the chair and the user. d. Tighten bolts on the inside of the mounting pin (F). The recommended torque specifi-

cation is 100-110 in/lbs. (11.3-12.4 Nm)

e. Once all components have been properly aligned, tighten the clamp screws(C) to

approximately 75-85 in-lbs (8.5-9.3 Nm).

f. Finish by inserting the locking pin into the receiver, and releasing a few times to

ensure smooth operation.

3 4 5 6

parallel

height

width

NOTE –

Back depth and angle may require additional adjustment to ensure proper fit to the user.

Page 7

ENGLI S H

120688 Rev. B

ADJUSTMEN T

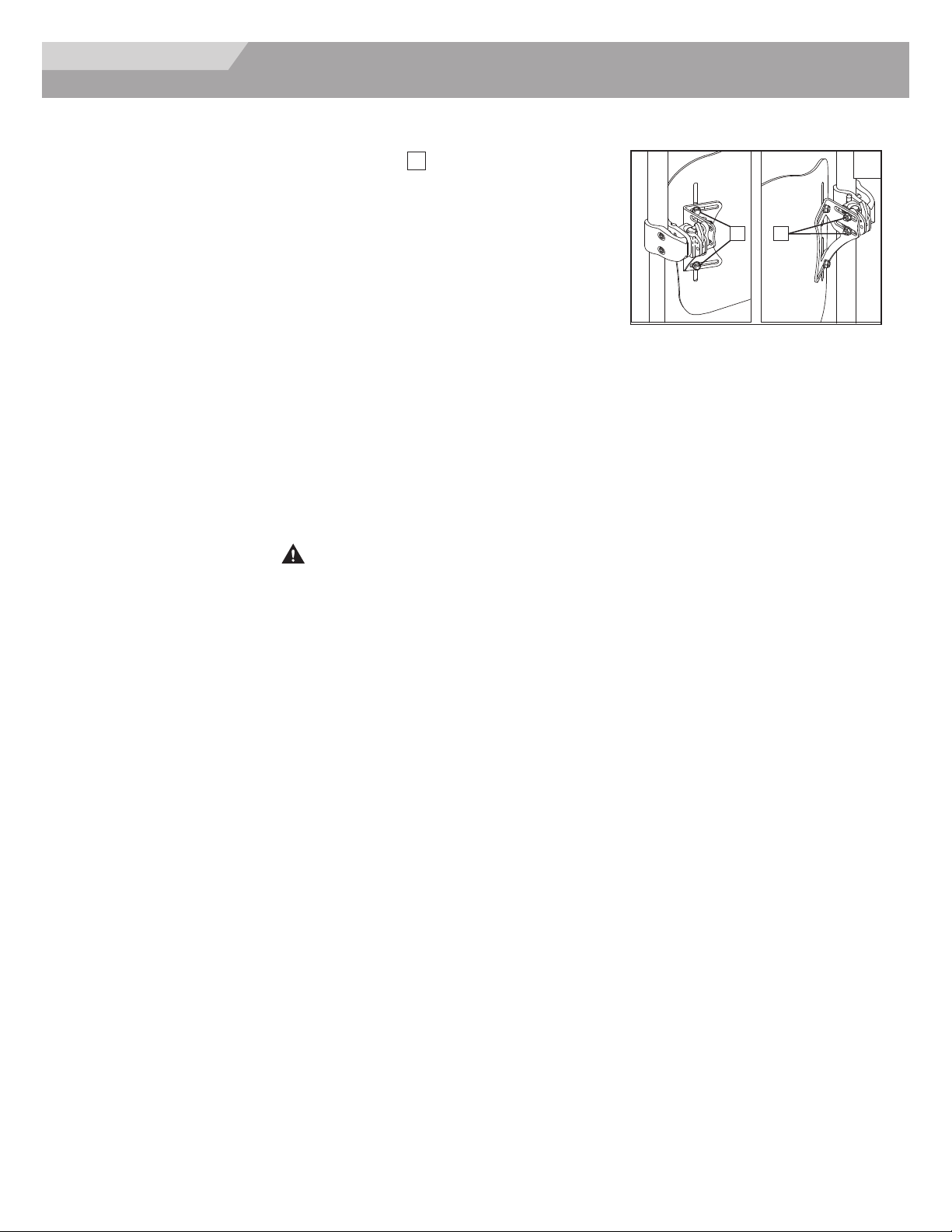

C. ADJUSTING HEIGHT, DEPTH, AND ANGLE

Once the initial installation is complete, adjustments can be made with the user seated in the chair for a personalized fit. Make sure that the user does not apply full to the back until the hardware has been fully tightened to the specified torque requirements.

1. Height adju a. With the us ated in the chair, ide

b. Have the user slide forward slightly, and c. Move back to the correct height, and tig e nuts to 75-85 in-lbs, or (8.5-9.3 Nm)

stment

er se

ntify

the correct height for the back.

using a rench loosen the nuts ( I ).

10mm w

hten th

2. Depth and angle adjustment

Once the initial installation is complete, adjustments can be made with the user seated in the chair for a personalized fit. depth adjustment,

2.75 inches with rever

rdware allows for 2 inches of anterior sing right and left mounting pins.

a. Using a 10mm wrench, loosen the left and right hex screws ( J ) on the bracket slots. b. Adjust the depth and/or angle settings and securely tighten the screws to lock in the

adjustment. Recommended torque specification is 100-110 in-lbs or (11.3 -12.4 Nm).

c. If additional depth is needed, remove the J3 back from the receivers. Remove the

screws(K) from the receiver using a 4mm hex key and reposition the hardware to the desired depth.

d. After adjusting to the correct depth, tighten the screws to 25-35 in-lbs (2.8 - 4 Nm).

E. CHECK OUT

WARNING

Ensure that all hardware has been properly tightened according to suggested specifications.

a. Make sure the Back Support is locked, and the locking pin is inserted into the receiver. b. Check that the Back Support can be attached smoothly and securely, by attaching and

removing the assembly several times. c. Double check fit and comfort for the user before putting the Back Support into use. d. Failure to follow this check out procedure could result in injury and/or damage to

your Back Support and/or components.

Page 8

ENGLI S H

120688 Rev. B

TRANSIT S AFETY

BACK TRANSIT SAFETY

This back has been dynamically tested for use in a motor vehicle. Please follow all installation, use and maintenance instructions within this manual as well as the transit instructions listed below.

WARNINGS

. If possible and feasible, the rider should transfer to the

Original Equipment Manufacturer vehicle seat and use

the vehicle restraints.

2. The distance between the top of the user’s shoulder and

the top of the back shell should not exceed 3" (7.6 cm).

3. The wheelchair must be labeled as appropriate for use

as a seat in a motor vehicle, dynamically tested to the

performance requirements of ISO Standard 7176-19

and installed, used and maintained according to the

manufacturer’s instructions.

4. If the original wheelchair seat was replaced, the new seat

must be approved for wheelchair transit, installed and

used as indicated in the manufacturer’s instructions.

5. The Wheelchair Tiedown and Occupant Restraint

System (WTORS) should be compatible with the spe-

cific wheelchair, used as indicated in the manufactur-

er’s instructions and should comply with the perform-

ance requirements of ISO Standard 10542.

6. The wheelchair must be forward facing during transport.

7. In order to reduce the potential of injury to vehicle ccupants wheelchair-mounted accessories such as

o trays and respiratory equipment should be removed and secured separately.

8. This product is intended for use by users ranging in

weight from 25 to 165 lbs.

9. Postural support devices such as pelvic positioning

belts, anterior trunk supports or postural supports such as lateral trunk supports should not be relied on for occupant restraint in a moving vehicle unless they are labeled as conforming to ISO Standard 16840-4.

10. Alterations or substitutions should not be made to the

structure, parts or components, without consulting the manufacturer.

WARNING

FAILURE TO HEED THESE WARNINGS COULD CAUSE SEVERE INJURY TO THE WHEELCHAIR RIDER OR OTHERS.

Page 9

ENGLI S H

120688 Rev. B

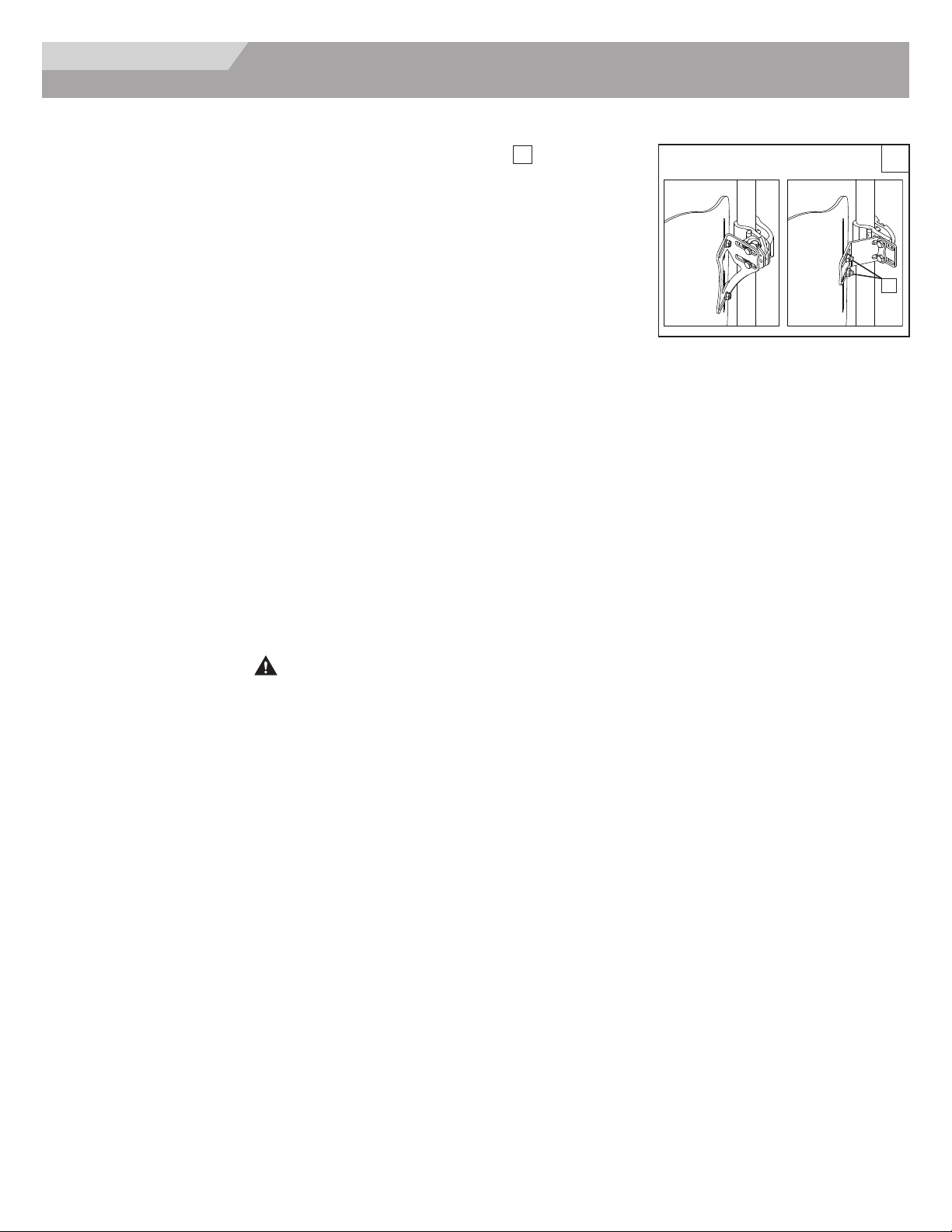

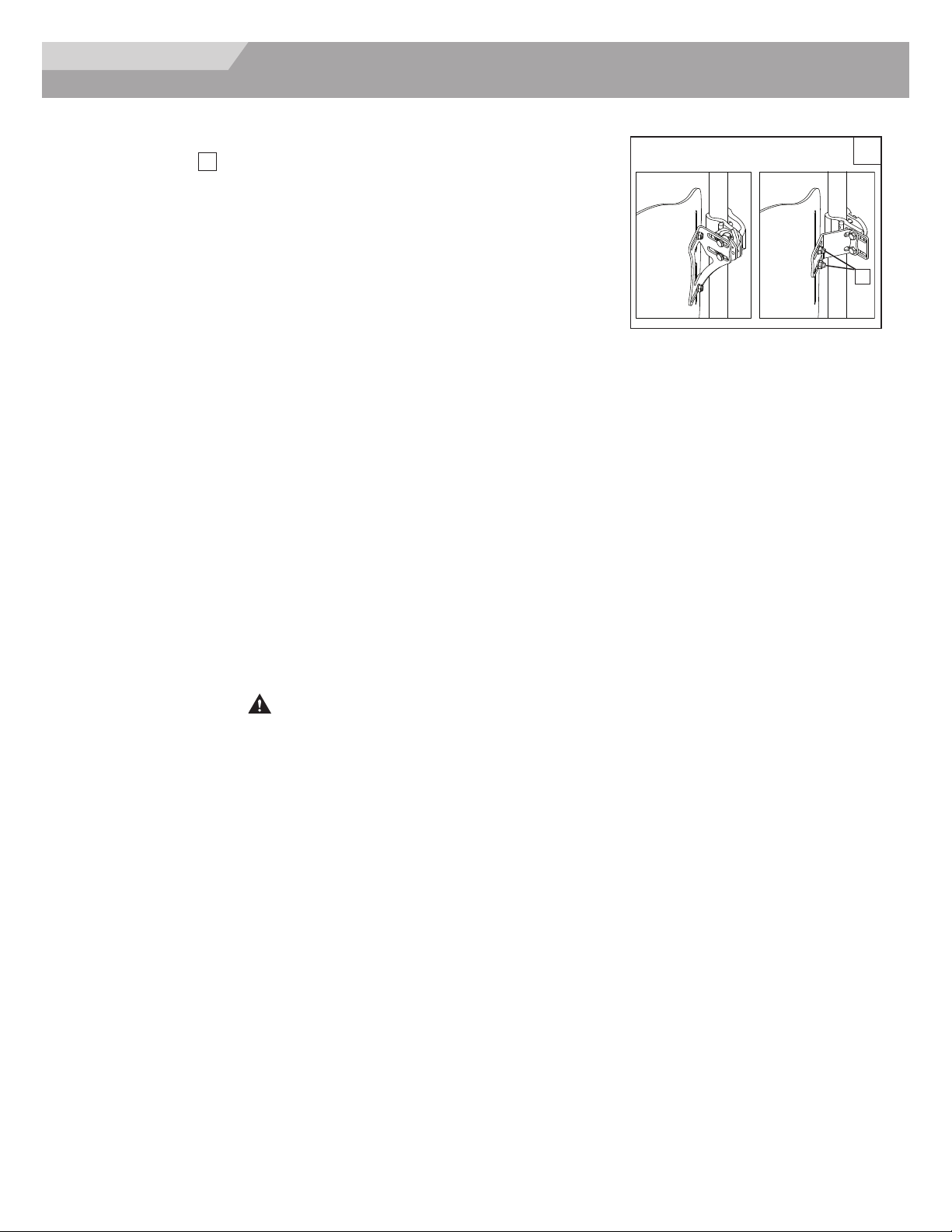

REMOVAL AND REPLACEMENT

Removal

Following installation and adjustment, the back can be easily removed from the wheelchair if necessary. To remove, pull down on back handle, rotate up, then remove from the hardware receivers.

Proper reattachment after removal

To reattach the back to the hardware receivers, pull down on cord, insert back into receivers, and rotate down.

REMOVAL AND R EPLACEMENT

If you are uncertain if you have heard the locking

WARNING

“click”, pull up on the back to ensure that it has been securely locked.

24 MONTH LIMITED WARRANTY

Each JAY Zip Back is carefully inspected and tested to provide peak performance. Every JAY Zip Back is guaranteed to be free from defects in materials and workmanship for a period of 24 months from the date of purchase, provided normal use. Should a defect in materials or workmanship occur within 24 months from the original date of purchase, Sunrise Medical will, at its option, repair or replace it without charge. This warranty does not apply to punctures, tears or burns, nor to the back’s removable cover.

WARRANTY

Claims and repairs should be processed through the nearest authorized supplier. Except for express warranties made herein, all other warranties, including implied warranties of merchantability and warranties of fitness for a particular purpose are excluded. There are not warranties which extend beyond the description on the face hereof. Remedies for breach of express warranties herein are limited to repair or replacement of the goods. In no event shall damages for breach of any warranty include any consequential damages or exceed the cost of non-conforming goods sold.

Page 10

ESPAÑO L

120688 Rev. B

INTRODUCCI Ó N

Sunrise Medical recomienda consultar con un médico o un terapeuta experimentado en posicionamiento para determinar si es apropiada la utilización del respaldo JAY Zip. Los respaldos sólo deben ser instalados por un proveedor autorizado de Sunrise Medical.

RESPALDO DE JAY ZIP

El Respaldo de JAY Zip está diseñado para proporcionar, un apoyo

propiado para la espalda a una gran variedad de usuarios pediátri-

a co. Está diseñado para proporcionar un apoyo simple, confortable y efectivo para ayudar a maximizar su funcionalidad e incrementar la tolerancia a la silla. Además, es ligero, duradero y fácil de utilizar.

Peso máximo del usuario: 165 lbs (75 kgs)

ADVERTENCIA

Instalar un soporte para la espalda en una silla de ruedas puede afectar al centro de gravedad de la misma y puede provocar que la silla de ruedas se vuelque hacia atrás, provocando posibles lesiones.

Evalúe siempre la necesidad de instalar en la silla de ruedas tubos antivuelcos o abrazaderas adaptadoras del eje para amputados para ayudar a aumentar la estabilidad.

RESPALDO DE JAY ZIP

Concha

Hule espuma y cobertor interno

(voltéelo para ver la cremallera)

Cobertor externo

Mecanismo recibidor

Componentes de posicionamiento lumbar

No utilice el respaldo para empujar o levantar la silla de ruedas. El uso inapropiado puede provocar que el respaldo se desprenda inesperadamente de la silla de ruedas.

ADVERTENCIA

No utilice la empuñadura del respaldo para levantar la silla de ruedas. Esta empuñadura sólo está diseñada para la extracción del respaldo.

ADVERTENCIA

Page 11

ESPAÑO L

120688 Rev. B

ESPECIFICACIONES DE MANTENIMIENTO Y AJUSTE DE LAS FIJACIONES

unrise recomienda que todas las fijaciones sean comprobadas por

S si están desgastadas y para comprobar si hay, por ejemplo, pernos sueltos o componentes rotos, cada 6 meses. Las fijaciones sueltas deben volver a apretarse de acuerdo con las instrucciones de instalación. Todas las abrazaderas deben ajustarse de acuerdo con las especificaciones de ajuste, según lo estipulado en la sección de instalación del sistema de fijaciones. Póngase en contacto con su proveedor autorizado de Sunrise Medical inmediatamente para sustituir cualquier componente roto. No continúe utilizando el sis-

ema después de identificar componentes sueltos o rotos.

NOTA– Las llaves han sido incluidas para su conveniencia.

FÁCIL DE LIMPIAR

NOTE– Al desmontar el respaldo para realizar la limpieza, fíjese bien en

la posición de los Velcros de los componentes de posicionamiento lumbar para montarlos correctamente después.

MANTENIMIE N T O Y L I M P IEZA

Para limpiar la funda del respaldo

Retire la funda despegando el Velcro. Separe la funda de la estructura del respaldo. Localice el cierre de la parte inferior de la funda y ábralo. Retire el hule espuma con el cobertor interno y ponga la funda al revés. Cierre la cremallera de la funda y evite que se enganche. Lave a máquina con agua templada (50°C). Seque al natural o a máquina a baja temperatura.

NOTA: No limpie las fundas en tintorería ni use lavadoras y secadoras

industriales. No las meta en autolavado de vapor. No use cloro.

Vuelva a colocar el hule espuma con el cobertor interno dentro del cobertor externo. Tenga en cuenta que la base contiene dos capas de espuma. Al volver a colocar el hule espuma asegúrese que la parte más delgada, firme y ligera de color gris, esta colocada hacia la concha y la parte más suave este hacia el usuario. Una vez que la espuma esté perfectamente colocada dentro de la funda, cierre la cremallera para finalizar.

Para limpiar la estructura del respaldo y el cobertor interno

La estructura y el cobertor interno se puede limpiar mediante un paño humedecido con agua y jabón. No se requiere ningún otro mantenimiento.

Para limpiar los componentes de posicionamiento

Los componentes de posicionamiento pueden limpiarse con agua y jabón. No sumerja los componentes de posicionamiento en agua.

Si tiene dudas acerca del procedimiento de limpieza, comuníquese con un representante autorizado de Sunrise Medical.

Símbolos para el cuidado en el lavado

Lavar a máquina en agua tibia (50° C)

Utilizar sólo lejía sin cloro, en casos necesarios

Secar al natural

No planchar

No lavar en seco

Page 12

ESPAÑO L

120688 Rev. B

COLOCACIÓN DEL R E S PALDO E N LA S I LLA

COMPATIBILIDAD

Tipos de sillas de ruedas

l Respaldo Zip está diseñado para ser compatible con la mayoría

E de las sillas de ruedas con las siguientes excepciones:

No deben utilizarse sillas de ruedas que sean ajustables angularmente, reclinables o basculantes, y que lleguen a un ángulo mayor de 60 grados.

ADVERTENCIA

Utilizar estos tipos de silla de ruedas puede hacer que el respaldo se suelte accidentalmente de la silla de ruedas, provocando una caída y una posible lesión.

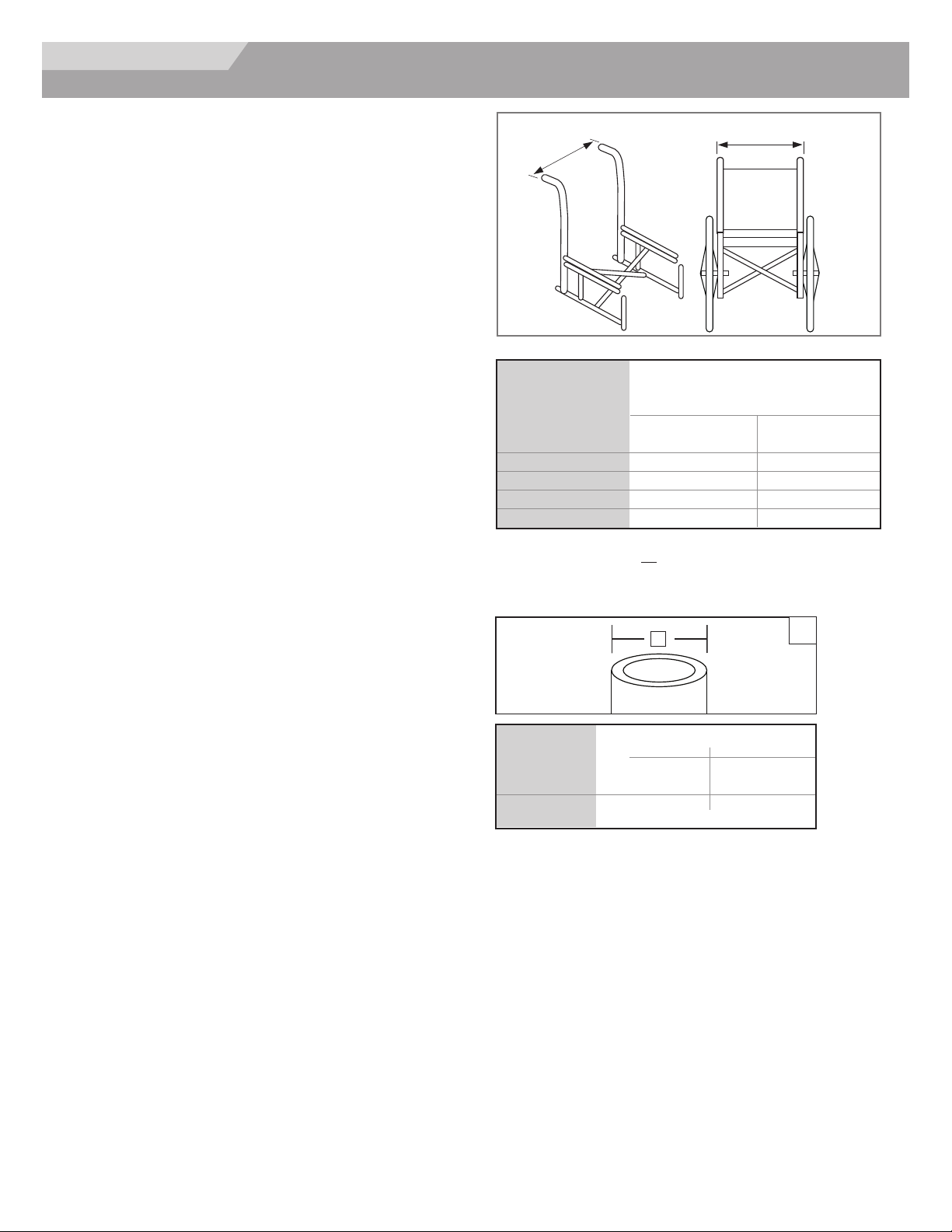

Dimensiones de la silla de ruedas

El Respaldo Zip está diseñ posterior de la silla de ruedas. Antes de la instalación determine si la silla de ruedas utilizada tiene tubos posteriores compatibles, midiendo la anchura entre s tubos, como se ve en la Figura 1. Luego, con esa medida, consulte la Tabla 1 que aparece a continuación para ver si los tubos posteriores son de la anchura correcta.

A continuación, compruebe que los bastones de respaldo son de un diámetro compatible. El hardware de la parte posterior del JAYse puede montar en los bastones de la silla de ruedas que se extienden de 3/4 "a 1 1/8 ". Mida el diámetro de la caña de la espalda (Fig. 2) y consulte la tabla 2 para asegurarse de que los bastones de respaldo

ado para sustituir la tapicería de la parte

ambo

sean compatibles.

Figura 1

Tabla 1

Anchura de los tubos posteriores

Anchura del

respaldo Zip*

(todos los contornos)

medidos desde las caras externas de los tubos (Fig. 1-A)

Anchura mínima Anchura máxima

pulg. cm pulg. cm

8" 7.7

19.6 9.3 23.6

10" 9.7 24.6 11.3 28.7 12" 11.7 29.7 14.3 36.3 14" 13.7 34.9 16.3 41.3

* La anchura del respaldo está identificada en el número de serie

del respaldo. Ejemplo: JZIPB10

S es un respaldo de 10" de ancho.

Si no puede determinar que los tubos posteriores sean compatibles, póngase en contacto con su proveedor autorizado de Sunrise Medical o con el servicio de atención al cliente de Sunrise Medical.

TABLA 2

Amplitud del

respaldo J3

(todos los contornos)

Cane diámetro (B)

Espacio mínimo Espacio máximo

inch cm inch cm

8" - 14" 3/4 1.9 1 1/8 2.85

Page 13

ESPAÑO L

INSTA L A C I ON

A. PIEZAS DEL RESPALDO ZIP Back (RH)

Lea las siguientes instrucciones antes de comenzar la instalación. Para instalar el Respaldo J3 con piezas de 2 puntos, es mejor comenzar cuando el usuario no esté en la silla de ruedas. Una vez que se ha instalado el respaldo, el usuario puede sentarse y recargarse en la silla para hacer ajustes menores.

1. Herramientas necesarias (incluidas con el respaldo JAY Zip back):

a. Llave hexagonal de 4 mm b. Llave de corona de 10 mm

B. . INSTALACIÓN DE LAS PIEZAS DEL RESPALDO

1. Retire los componentes del respaldo existentes a. Retire el respaldo existente de la silla de ruedas, según las instrucciones del fabricante

de la silla.

b. Retire cualquier pieza o componente preexistente del respaldo.

2. Ubique los receptáculos de las piezas a. El armazón debe venir con las abrazaderas de montaje (A) fijas. b. Visualmente determine la ubicación óptima de los receptáculos de las abrazaderas (B) en

los bastones del respaldo. Las piezas montadas deben estar aproximadamente a la misma altura en ambos postes del respaldo (Fig. 3) y paralelos al armazón del asiento (Fig. 4)

NOTA –

3. Fije los receptáculos de las piezas

NOTA –

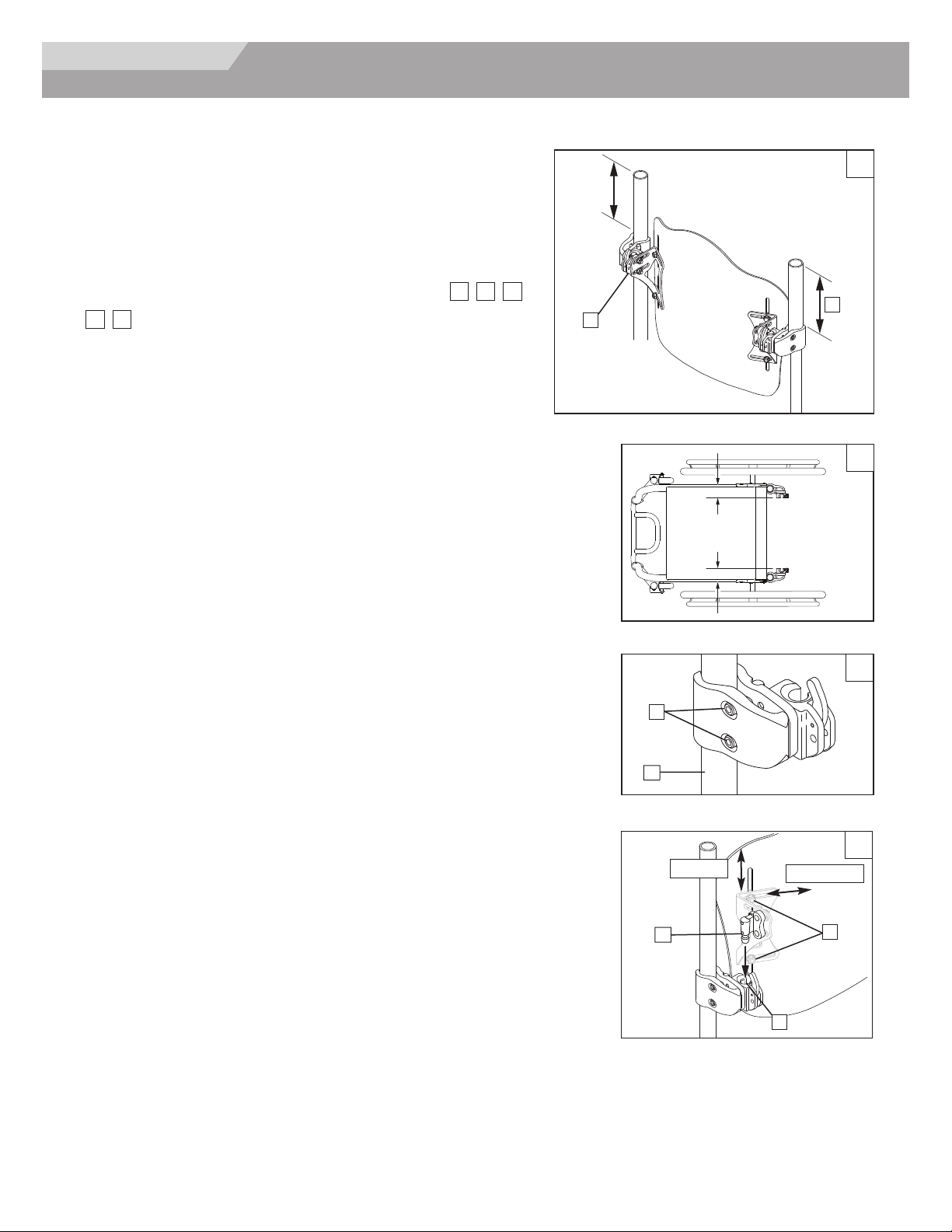

4. Fijar y alinear el armazón del Respaldo ZIP Back

NOTA –

Generalmente es mejor una ubicación más alta en los bastones del respaldo.

a. Utilizando la llave hexagonal de 4mm, afloje los tornillos de las abrazaderas (Fig.5) (C).

Para los tubos de diámetro amplio, es posible que los tornillos de las abrazaderas se tengan que retirar completamente.

b. Fije y alinee el receptáculo a los bastones del respaldo de la silla de ruedas (D). c. Apriete a mano los tornillos de la abrazadera (C). d. Los receptáculos pueden necesitar ajustes laterales adicionales para asegurar que ten-

gan una alineación adecuada.

a. Con una llave de 10mm, afloje las tuercas de la abrazadera (E) y los pernos de los

pasadores de montaje (H) hasta que las piezas se puedan mover fácilmente en cualquier dirección.

b. Fije el Respaldo ZIP back a los receptáculos de las piezas insertando los pasadores de

monta- je derecho e izquierdo (F) en los receptáculos izquierdo y derecho (G). c. Coloque el respaldo en la posición aproximada, en relación a la silla y al usuario. d. Apriete los pernos de la parte interior del pasador de montaje (F). El parámetro

recomendado de tensión es de 100-110 pulg-libras. (11.3-12.4 Nm). e. Una vez que todos los componentes se hayan alineado adecuadamente, apriete los

tornillos de las abrazaderas (C) a aproximadamente 75-85 pulg-libras (8.5-9.3 Nm). f. Termine insertando el perno de bloqueo en el receptáculo, y libérelo algunas veces

para asegurarse de que opere sin fallas.

La profundidad y el ángulo del respaldo pueden necesitar ajustes adicionales para asegurar que sean adecuados para el usuario.

3 4 5 6 7

parallel

height

width

Page 14

ESPAÑO L

120688 Rev. B

ADJUSTE

C. AJUSTANDO LA ALTURA, LA PROFUNDIDAD Y EL ÁNGULO DE

Una vez que esté completa la instalación inicial, se pueden realizar ajustes mientras el usuario está sentado en la silla para personalizar el ajuste. Asegúrese de que el usuario no se recargue completamente en el respaldo hasta que todas las piezas se hayan apretado con las especificaciones de tensión requeridas.

1. Ajuste de la altura a. Mientras el usuario está sentado en la silla, identifique la altura correcta del respaldo. b. Indíquele al usuario que se deslice un poco hacia adelante, y utilizando una llave de

10mm afloje las tuercas (I).

c. Mueva el respaldo hasta la altura correcta y apriete las tuercas a 75-85 pulg-libras, o

(8.5-9.3 Nm).

2. Ajuste de la profundidad y del ángulo

Una vez finalizada la instalación inicial, se pueden realizar ajustes con el usuario sentado en la silla para un ajuste personalizado. rdware permite 2 pulgadas de ajuste anterior de la profundidad, 2,75 pulgadas con la inversión de los pernos de montaje derecho e izquierdo.

a. Utilizando una llave de 10mm, afloje los tornillos hexagonales derecho e izquierdo (J)

de las ranuras de la abrazadera.

b. Ajuste la profundidad y/o la configuración del ángulo y luego apriete bien los tornillos

para que se bloqueen con el nuevo ajuste. El parámetro recomendado de tensión es de 100-110 pulg-libras (11.3-12.4 Nm).

c. Si necesita más profundidad, retire el respaldo J3 de los receptáculos. Retire los tornillos

(K) del receptáculo utilizando una llave hexagonal de 4mm y vuelva a posicionar las piezas con la profundidad deseada. Las piezas estándar (K) tienen 2 parámetros de profundidad, las piezas extendidas (ajustables) (L) tienen 4 configuraciones de profundidad.

d. Después de ajustar a la profundidad deseada, apriete los tornillos a (2.8 - 4 Nm).

D. REVISIÓN

ADVERTENCIA

Asegúrese de que todas las piezas se hayan apretado adecuadamente de acuerdo con las especificaciones sugeridas.

a. a. Asegúrese de que el soporte del respaldo esté bloqueado, y que el pasador de blo-

queo se haya insertado al receptáculo.

b. Verifique que el soporte del respaldo pueda fijarse sencillamente y de manera segura,

fijando y retirando el ensamble varias veces.

c. Verifique que el respaldo tenga el ajuste y confort adecuado para el usuario antes de

comenzar a utilizarlo.

d. Si no sigue este procedimiento de revisión, podría ocasionar una lesión al usuario y/o

daños al soporte del respaldo y/u otros componentes.

Page 15

ESPAÑO L

120688 Rev. B

SEGURIDAD EN T R A N S I T O

SEGURIDAD EN TRÁNSITO DEL RESPALDO

ste respaldo ha sido dinámicamente probado para su utilización en

E un vehículo a motor. Siga todas las instrucciones de instalación, uso y mantenimiento que se incluyen en este manual además de las instrucciones de transporte citadas a continuación.

ADVERTENCIA

1. De ser posible y viable, el usuario de la silla de ruedas debe trasladarse al asiento original de fábrica del

ehículo y utilizar el sistema de sujeción de seguridad

v provisto por el sistema de transporte.

2. La distancia entre la parte superior del hombro del usuario y la parte superior de la concha no debe exceder de 7.6cm.

3. La silla de ruedas debe contener la especificación de uso apropiado como asiento en un vehículo de motor, y debe estar dinámicamente probada según los requisitos de rendimiento de prueba de la norma ISO 7176-

19. Además, debe ser instalada, usada y mantenida según las instrucciones del fabricante.

4. Si el asiento original de la silla de ruedas fue reemplazado, el nuevo asiento debe contar con la aprobación para sillas de ruedas en vehículos de transporte. Además debe ser instalado y usado según las instrucciones del fabricante.

5. El sistema de sujeción de seguridad en vehículos de transporte (WTORS) debe ser compatible con la silla de ruedas, debe cumplir con los requisitos de rendimiento de la norma ISO 10542 y debe ser usado según las instrucciones del fabricante.

6. La silla de ruedas debe ubicarse mirando hacia delante durante el transporte.

. A fin de reducir el riesgo de lesiones de los ocupantes

del vehículo, los accesorios montados en la silla de ruedas, tales como bandejas y equipamiento respiratorio deben extraerse y almacenarse por separado.

8. Este producto está diseñado para ser utilizado por usuarios cuyo peso varie entre 11 y 75 kg.

9. No deben considerarse como sistemas de sujeción de seguridad los dispositivos de soporte postural, tales como cinturones de posicionamiento pélvicos, soporte torácico o demás soportes posturales, como los torácicos laterales para un vehículo en movimiento, a menos que cumplan con la norma ISO 16840-4.

10. No se deben efectuar alteraciones ni sustituciones en la estructura, piezas o componentes sin antes consultar con el fabricante.

ADVERTENCIA

SI NO SIGUE ESTAS ADVERTENCIAS, PUEDE PROVOCAR LESIONES GRAVES AL USUARIO DE LA SILLA DE RUEDAS O DEMÁS PASAJEROS.

Page 16

ESPAÑO L

120688 Rev. B

RETIRADA Y NUEVA COLOCACIÓN

espués de la instalación y ajuste, el respaldo puede retirarse fácil-

D mente de la silla de ruedas si es necesario. Para su extracción, jale la correa de desenganche hacia abajo, rote el respaldo hacia arriba y remuévalo del mecanismo de sujeción.

Colocación adecuada después de su retirada

ara volver a insertar el respaldo en las piezas de fijación, jale la

P correa de desenganche hacia abajo, inserte el respaldo y rótelo hacia abajo.

RETIRADA Y NUE VA C O L O C A C IÓN

Si no está seguro de haber escuchado el "clic", tire

ADVERTENCIA

hacia arriba en el respaldo para comprobar que este ha quedado colocado correctamente.

GARANTÍA LIMITADA DE 24 MESES

Cada respaldo JAY Zip de contorno profundo es inspeccionado y probado cuidadosamente para proporcionar el mayor rendimiento. Cada respaldo JAY Zip de contorno profundo tiene una garantía contra defectos de los materiales o de mano de obra durante un período de 24 meses a partir de la fecha de compra, si se usa de manera normal. En caso de presentarse defectos en los materiales o mano de obra dentro del período de 24 meses a partir de la fecha de compra original, Sunrise Medical, lo reparará o reemplazará sin cargo alguno. Esta garantía no se aplica a los pinchazos, rupturas o quemaduras, ni a la funda desmontable del respaldo.

GARANTIA

Las reclamaciones y reparaciones serán atendidas a través del distribuidor autorizado Sunrise más cercano. Con excepción de las garantías expresas aquí establecidas, se excluyen todas las demás garantías, incluyendo las garantías implícitas de comercialización y las garantías de idoneidad para un propósito en particular. No existe ninguna garantía que se extienda fuera de la descripción aquí establecida. Los remedios por infracciones de las garantías expresas aquí establecidas están limitados a la reparación o sustitución de la mercancía. Los daños por infracción de cualquier garantía en ningún caso incluirán ningún daño consecuencial ni superarán el coste de los productos vendidos fuera de especificaciones.

Page 17

FRANÇAIS

120688 Rev. B

INTRODUCT I O N

Sunrise Medical conseille de consulter un médecin ou thérapeute spécialisé dans l’assise et le positionnement pour déterminer si un dossier Zip est approprié. Les dossiers ne doivent être installés que par un fournisseur d’équipement médical agréé Sunrise.

LE DOSSIER JAY ZIP

Le dossier JAY Zip est conçu pour offrir à de nombreux usagers pédi-

triques les avantages non négligeables d'un support dorsal adéquat. Il

a vise à assurer un support à la fois simple, confortable et efficace pour optimiser la mobilité et accroître la tolérance à la position assise. Il est en outre léger, robuste et facile d’emploi.

Poids maximal de l’utilisateur : 165 lbs (75 kgs)

AVERTISSEMENT

L’installation d’un dossier sur un fauteuil roulant peut affecter le centre de gravité de ce dernier, le faire basculer en arrière et blesser l’utilisateur.

Évaluez toujours la nécessité de dispositifs anti-basculement ou d’adaptateurs d'essieux pour amputés à ajouter au fauteuil pour en améliorer la stabilité.

AVERTISSEMENT

N’utilisez pas le dossier pour pousser ou soulever le fauteuil. Un usage inapproprié peut provoquer le détachement imprévu du dossier du fauteuil.

DOSSIER JAY ZIP

Pinces de fixation

Élément de positionnement lombaire

Coque

Mousse et housse

ntérieure

montrer la fermeture à glissière)

(à l’envers pour

Housse extérieure

Ne pas utiliser la poignée du dossier pour soulever le

AVERTISSEMENT

fauteuil roulant. Cette poignée ne sert qu'à démonter le dossier.

Page 18

FRANÇAIS

120688 Rev. B

ENTRETIEN ET COUPLES DE SERRAGE

Sunrise conseille de vérifier les attaches tous les 6 mois pour s’assurer de l’absence d’usure, de boulons desserrés ou de composants cassés. Les attaches desserrées doivent être resserrées suivant les instructions d’installation. Toutes les fixations doivent être serrées selon les spécifications de couple de serrage conformément au

hapitre Installation des fixations. Contactez immédiatement le

c fournisseur agréé Sunrise pour le remplacement de tout composant cassé. Ne continuez pas à utiliser le système après avoir constaté que des composants sont desserrés ou cassés.

NOTE– Pour votre commodité, une clé est fournie avec dossier.

NETTOYAGE FACILE

NOTE– Lors du démontage du dossier pour son nettoyage, prenez note

Pour nettoyer la housse du dossier

Ôtez la housse en détachant la bande Velcro. Détachez le coussin Velcro de la coquille arrière. Localisez la fermeture éclair sous la housse et ouvrez-la. Retirez la mousse avec la housse intérieure et mettez-la à l’envers. Refermez la fermeture à glissière pour éviter les accrocs. Le cas échéant, notez l’emplacement des éléments de positionnement pour assurer un réassemblage correct. Lavez au lave-linge à l’eau tiède (50°C). Essorez ou séchez à faible température.

REMARQUE : Les housses ne doivent pas être nettoyées à sec ni dans des

Remettez la mousse avec la housse intérieure dans la housse. A noter que le support est composé de deux couches de mousse. Au moment de réinsérer la mousse, assurez-vous que le côté gris clair, plus mince et plus ferme de la mousse fait face à la coque et que le côté plus souple de la mousse fait face à l’utilisateur. Après avoir inséré la mousse dans la housse, fermez la fermeture à glissière.

Pour nettoyer la coque et la housse intérieure

La coque et la housse intérieure peut être nettoyée à l’eau et au savon. Aucun autre entretien n’est nécessaire.

de la position des éléments de positionnement lombaire en Velcro® pour effectuer un remontage correct.

lave-linge, ni dans des sèche-linge industriels. N’utilisez pas d’autoclave. N’utilisez pas d’agents de blanchiment.

ENTRETIEN ET N E T T O YAGE

Symboles de nettoyage

Lavez à la machine à l’eau tiède (50° C)

N’utilisez que des nettoyants sans chlore si un tel nettoyage est nécessaire

Essorez jusqu’au séchage complet

Ne pas repasser

Pour le nettoyage des éléments de positionnement.

Les éléments de positionnement peuvent être nettoyés à l’eau savonneuse. Ne pas immerger les éléments de positionnement.

Si vous avez d’autres questions concernant ces procédures de nettoyage, veuillez contacter votre distributeur de matériel Sunrise Medical.

Ne pas nettoyer à sec

Page 19

FRANÇAIS

120688 Rev. B

MONTA G E DU D O S SIER S U R LE FA U T E U I L

DÉTERMINATION DE COMPATIBILITÉ

Types de fauteuils roulants

e dossier JAY Zip est conçu pour s’adapter à la plupart des fau-

L teuils roulants, excepté dans le cas suivant :

Les fauteuils à dossier réglable en angle qui basculent ou s’inclinent et sur lesquels le dossier forme un angle de plus de 60 degrés par rapport à la perpendiculaire ne doivent pas être utilisés.

AVERTISSEMENT

Le dossier utilisé avec ce type de fauteuil peut s’en détacher accidentellement, entraînant une chute et des blessures potentiellement graves.

Dimensions du fauteuil

Le dossier JA fauteuil. Avant le montage, il faut déterminer si le fauteuil roulant possède des t ptés, et mesurer la largeur entre les tubes arrière, comme le montre la figure 1. Puis, à l'aide de ces mesures, vérifier dans le tableau 1 pour savoir si le dossier convient à votre fauteuil.

Vérifiez ensuite que les cannes arrière sont d'un diamètre compatible. Le matériel de retour JAY peut être monté sur des backcanes de fauteuil roulant allant de 3/4 "à 1 1/8 ". Mesurez votre canediamètre arrière (F pour vous assurer que vos backcanes sont compatibles.

Si vous ne pouvez pas déterminer la compatibilité des tubes de dossier, veuillez vous adresser au fournisseur d’équipement médical agréé Sunrise ou au Service après-vente Sunrise.

Y Zip est conçu pour remplacer le dossier à toile du

ubes ada

ig. 2) et référez-vous au tableau 2

Figure 1

Tableau 1

La largeur des montants arrière de

Largeur du dossier

Zip* (tous profils)

l’extérieur à l’extérieur des tubes (Fig. 1-A)

Largeur minimum Largeur maximale

po cm po cm 8" 7.7 19.6 9.3 23.6 10" 9.7 24.6 11.3 28.7 12" 11.7 29.7 14.3 36.3 14" 13.7 34.9 16.3 41.3

* La largeur du dossier est précisée dans le numéro identifiant du

dossier. Exemple: JZIPB10 largeur.

S équivaut à un dossier de 10 po de

TABLEAU 2

Largeur du Dossier

(tous les galbes)

Cane diameter (B)

Minimum Maximum

inch cm inch cm

8" - 14" 3/4 1.9 1 1/8 2.85

Page 20

FRANÇAIS

120688 Rev. B

A. QUINCAILLERIE DU JAY (RH)

Veuillez lire les instructions qui suivent avant de commencer l'installation. Pour installer le dossier JAY Zip, avec la quincaillerie en RH, il est préférable de com-mencer sans personne dans le fauteuil roulant. Une fois le dossier installé, l'util-isateur peut se rasseoir dans le fauteuil pour les réglages mineurs.

1. Outillage nécessaire (compris avec le dossier JAY Zip):

a. Clé hexagonale de 4 mm

b. Clé à fourche de 10 mm

MONTA G E

B. INSTALLATION DE LA QUINCAILLERIE DU DOSSIER

6 7

3 4 5

1. Enlevez les éléments existants du dossier a. a. Déposez le dossier existant du fauteuil roulant conformément aux

instructions du fabricant du fauteuil.

b. Retirez la quincaillerie ou les éléments de dossier déjà en place.

2. Localisation des pinces de fixation a. La coque du dossier doit être livrée avec les supports de montage (A) fixés. b. Déterminez visuellement l'emplacement optimal des supports des colliers de serrage

(B) sur les tubes du dossier. La quincaillerie de montage doit être placée à des hauteurs égales sur chaque montant du dossier (Figure 3) et parallèle à l’armature du siège (Figure 4).

REMARQUE

- Un emplacement plus haut sur les tubes de dossier est généralement préférable.

3. Fixation des pinces de fixation a. À l'aide d'une clé hexagonale de 4 mm, desserrez les vis de serrage (Figure 5) (C).

REMARQUE

- Sur les tubes de grands diamètres, il peut être nécessaire de retirer complètement les vis de serrage.

b. Fixez et alignez la pince de fixation sur les tubes de dossier (D) du fauteuil roulant. c. Resserrez les vis de serrage à la main (C). d. Les pinces de fixation peuvent nécessiter des réglages latéraux supplémentaires afin

d'assurer un alignement correct.

4. Fixation et alignement de la coque du dossier JAY Zip.

a. À l'aide d'une clé de 10 mm, desserrez les écrous du support (E) et les vis des

broches de montage (H) jusqu'à ce que la quincaillerie puisse être facilement déplacée dans tous les sens.

b. Fixez le dossier JAY Zip sur les pinces de fixation de la quincaillerie en introduisant les

broches de montage (F) gauche et droite dans leurs pinces de fixation (G) respectives. c. Placez le dossier à l'emplacement approximatif par rapport au fauteuil et à l'utilisateur. d. Serrez les vis sur l'intérieur de la broche de montage (F). Le couple de serrage spécifié est

de 11,3-12,4 N m (100-110 po-lb). e. Une fois tous les éléments correctement alignés, serrez les vis de serrage (C) à envi-

ron 8,5-9,3 N m (75-85 po-lb). f. Terminez en introduisant la broche de verrouillage dans la pince de fixation et en

relâchant quelques fois pour assurer un fonctionnement sans accroc.

REMARQUE

- Il peut être nécessaire de régler la profondeur et l'angle du dossier pour assurer une adaptation appropriée à l'utilisateur.

Parallèle

hauteur

profondeur

Page 21

FRANÇAIS

120688 Rev. B

REGLAGE

C. RÉGLAGE DE LA HAUTEUR, DE LA PROFONDEUR ET DE

L'ANGLE DU

Une fois l'installation initiale terminée, des ajustements peuvent être effectués avec l'utilisateur assis dans le fauteuil pour une adaptation personnalisée. Assurez-vous que l'utilisateur ne s'appuie pas complètement contre le dossier tant que la quincaillerie n'est pas complètement serrée aux couples spécifiés.

1. Réglage de la hauteur a. L'utilisateur étant assis dans le fauteuil roulant, déterminez la hauteur correcte pour le

dossier.

b. Demandez à l'utilisateur de glisser légèrement vers l'avant, et desserrez les écrous (I) à

l'aide d'une clé de 10 mm.

c. Mettez le dossier à la hauteur correcte et serrez les écrous à 8,5-9,3 N m (75-85 po-lb).

2. Réglage de la profondeur et de l’angle

Une fois l'installation initiale terminée, des ajustements peuvent être effectués avec l'utilisateur assis dans le fauteuil pour un ajustement personnalisé. rdware permet de 2 pouces de réglage de la profondeur antérieure, 2,75 pouces avec des broches de montage à droite et à gauche de recul.matériel permet de 2 pouces de réglage de la profondeur antérieure, 2,75 pouces avec les broches de montage à dr gauche de recul.

a. Desserrez les vis hexagonales gauches et droites (J) des fentes du support à l'aide

d'une clé de 10 mm.

b. Réglez la profondeur ou l'angle et serrez fermement les vis pour bloquer le réglage. Le

couple de serrage spécifié est de 11,3-12,4 N m (100-110 po-lb).

c. Retirez le dossier J3 des pinces de fi

nécessaire. Retirez les vis (K) de la de fixation à l'aide de la clé hexagonale de 4 mm et repositionnez la quincaillerie à la profondeur souhaitée. La quincaillerie standard (K) présente deux réglages de profondeur, la quincaillerie allongée (réglable) en présente 4.

d. Après le réglage à la profondeur correcte, serrez les vis à 2,8 - 4 N m (25-35 po-lb).

xation si une profondeur supplémentaire est

pince

oit

e et à

E. VÉRIFICATIONS

AVERTISSEMENT

Assurez-vous que toute la quincaillerie est correctement serrée aux couples spécifiés.

a. Assurez-vous que le dossier est verrouillé et que la broche de blocage est introduite

dans la pince de fixation.

b. Vérifiez que le dossier peut être fixé facilement et fermement en fixant et retirant

l'ensemble plusieurs fois.

c. Vérifiez à nouveau l'adaptation et le confort de l'utilisateur avant de mettre le dossier

en service.

d. Le non-respect de cette procédure de vérification peut entraîner des blessures ou des

dommages à votre dossier ou ses éléments.

Page 22

FRANÇAIS

120688 Rev. B

SÉCURITÉ À L’ARRIÈ R E D’UN V É H ICULE

LE DOSSIER ZIP ADAPTÉ POUR LA SÉCURITÉ À L’ARRIÈRE D’UN VÉHICULE

e dossier a été testée dynamiquement pour une utilisation dans

C un véhicule. Veuillez suivre toutes les instructions de montage, d’emploi et d’entretien contenues dans ce manuel, ainsi que les instructions relatives au transport listées ci-dessous.

AVERTISSEMENT

1. Dans la mesure du possible, l’utilisateur doit prendre place dans le siège du véhicule et utiliser la ceinture de

écurité du véhicule.

2. La distance entre le haut de l’épaule de l’utilisateur et le haut de la coque du dossier ne doit pas dépasser 7,6 cm.

3. Le fauteuil roulant doit porter une étiquette d’homologation attestant que l’équipement peut être utilisé comme siège dans un véhicule automobile, a subi un test dynamique suivant la norme ISO 7176-19, et a été installé, utilisé et entretenu suivant les instructions du constructeur.

4. Si le siège d’origine du fauteuil roulant a été remplacé, la nouvelle assise doit être certifiée pour le transport d'un fauteuil roulant, installé et utilisé conformément aux instructions du fabricant.

5. Le dispositif d’arrimage du fauteuil roulant et le dispositif de sécurité des passagers sur fauteuil roulant doivent être compatibles avec le fauteuil roulant, et utilisés suivant les instructions du fabricant, conformément aux exigences de performance de la norme ISO

10542.

6. Le fauteuil roulant doit être orienté dans le sens de la marche du véhicule.

. Afin de réduire les risques de blessure aux occupants,

il faut enlever les accessoires montés sur le fauteuil.

8. Ce produit est destiné aux utilisateurs dont le poids peut aller de 11 à 75 kilos.

9. Les dispositifs de soutien postural comme les ceintures d’aide au positionnement du bassin, les cales lombaires, ou les cales latérales de soutien du tronc ne tiennent pas lieu de dispositif de sécurité dans un véhicule mobile à moins qu'ils ne portent une étiquette d'homologation attestant de leur conformité à la norme ISO 16840-4.

10. Les pièces ou composants de la structure ne doivent pas être modifiés sans l'avis du fabricant.

AVERTISSEMENT

LE NON-RESPECT DE CES AVERTISSEMENTS PEUT ENTRAÎNER DES BLESSURES GRAVES POUR L’OCCUPANT DU FAUTEUIL ROULANT ET POUR LES AUTRES PERSONNES.

Page 23

FRANÇAIS

120688 Rev. B

DEPOSE ET REMISE EN PLACE

près l’installation et le réglage, le dossier peut être facilement

A enlevé du fauteuil en cas de besoin. Pour enlever le dossier, tirez sa poignée vers le bas, tournez-le pour le relever, puis dégagez-le des pinces de fixation.

Réinstallation correcte après dépose

our fixer à nouveau le dossier aux pinces de fixation, tirez le cor-

P don vers le bas, insérez le dossier dans les pinces, et tournez-le pour l’abaisser.

DEPOSE E T REMI S E EN P L A C E

Si vous n’êtes pas certain d'avoir entendu le clic de

AVERTISSEMENT

verrouillage, tirez vers le haut sur le dossier pour vous assurer qu’elle a été verrouillée correctement.

GARANTIE LIMITÉE DE 24 MOIS

Chaque dossier JAY Zip est méticuleusement inspecté et testé afin d’assurer une performance optimale. Chaque dossier JAY Zip est garanti contre tout vice de matériau et de fabrication pour une période de 24 mois à compter de la date d’achat, sous réserve d’usage normal. En cas de défaut de matériau ou de fabrication constaté dans les 24 mois suivant la date d’achat initiale, Sunrise Medical, à sa discrétion, réparera ou remplacera le produit et ce, gratuitement. La présente garantie ne s’applique ni aux perforations, déchirures ou brûlures, ni à la housse amovible du dossier.

GARANTIE

Toute réclamation ou demande de réparation doit être traitée par le fournisseur agréé le plus proche. À l’exception des garanties expresses offertes dans les présentes, toutes les autres garanties, y compris les garanties tacites de qualité marchande et d'adéquation à un usage particulier sont exclues. Aucune garantie ne s’étend audelà de la description qu’elle contient. Les recours en cas de rupture des garanties expresses énoncées dans les présentes sont limités à la réparation ou au remplacement des produits. En aucun cas les dommages-intérêts pour rupture de garantie ne devront inclure de dommages indirects ni dépasser le coût de produits non conformes qui ont été vendus.

Page 24

Sunrise Medical • 2842 Business Park Ave. • Fresno, CA 93727 • USA

In Canada (800) 263-3390

Customer Service: 800.333.4000

www.SunriseMedical.com

02.19 120688 Rev. B
