Page 1
Опубликовано TopClimat
Мобильный кондиционер JAX ACL-09,12HE.
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ.
Page 2
СОДЕРЖАНИЕ
Опубликовано TopClimat
1. ПРАВИЛА БЕЗОПАСНОСТИ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
2. СПЕЦИФИКАЦИЯ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
3. НАИМЕНОВАНИЕ ЧАСТЕЙ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
4. ПРИНАДЛЕЖНОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
5. ПАНЕЛЬ УПРАВЛЕНИЯ КОНДИЦИОНЕРОМ ВОЗДУХА . . . . . . . . . . . . . . . . . . . . 4
6. ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ КОНДИЦИОНЕРА . . . . . . . . . . . . . . . . . . . . . 5
7. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ПДУ) . . . . . . . . . . . . . . . . . . . . . . . . 7
8. РАБОЧИЕ КНОПКИ НА ПДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
9. НАИМЕНОВАНИЯ И ФУНКЦИИ ДИСПЛЕЕВ НА ПАНЕЛИ ПДУ. . . . . . . . . . . . .11
10. ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ ПДУ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
11. УСТАНОВКА. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . .15
12. ЭКСПЛУАТАЦИЯ. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
13. ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . .17
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
НЕИСПРАВНОСТЬ
1. ПОСЛЕ
НАЖАТИЯ
КНОПКИ ON/OFF
КОНДИЦИОНЕР
НЕ ЗАПУСКАЕТСЯ
2. НЕДОСТАТОЧНОЕ
ОХЛАЖДЕНИЕ
3. ОТКЛЮЧЕНИЕ
ЭЛЕКТРОПИТАНИЯ
В РЕЖИМЕ НАГРЕВА
4. ШУМ И ВИБРАЦИЯ
5. НЕОБЫЧНЫЙ ЗВУК
ВОЗМОЖНАЯ
ПРИЧИНА
- Не горит зеленый
индикатор. Не истекло 3 минуты с
момента выключения
кондиционера.
- Температура воздуха в
помещении выше установленной
температуры (режим обогрева).
- Температура воздуха в
помещении ниже установленной
температуры (режим
охлаждения).
- Не закрыты двери и окна в
помещении.
- В помещении присутствуют
источники тепловыделения.
- Не присоединен или забит
вытяжной воздуховод.
- Установленная температура
слишком высока.
- Воздушный фильтр забит пылью.
- Работа защиты от перегрева. Блок
останавливается, если
температура на выходе воздуха
превышает 70 °С.
- Блок установлен не по
уровню или на негладкой
поверхности.
- Звук возникает при
течении хладагента
внутри холодильного
контура.
17
МЕРЫ ПО
УСТРАНЕНИЮ
Выждать 3 минуты.
Изменить установку
температуры
Изменить
установку
температуры
Убедиться, что окна и
двери закрыты.
По возможности
исключить источники
тепловыделения.
Присоединить
воздуховод и убедиться
в его
работоспособности.
Уменьшить
установленную
температуру.
Почистить фильтр.
Повторно включить
кондиционер после
охлаждения.
Выставить блок по
уровню. Установить
блок, по возможности,
на ровной поверхности.
Это нормально.
Page 3

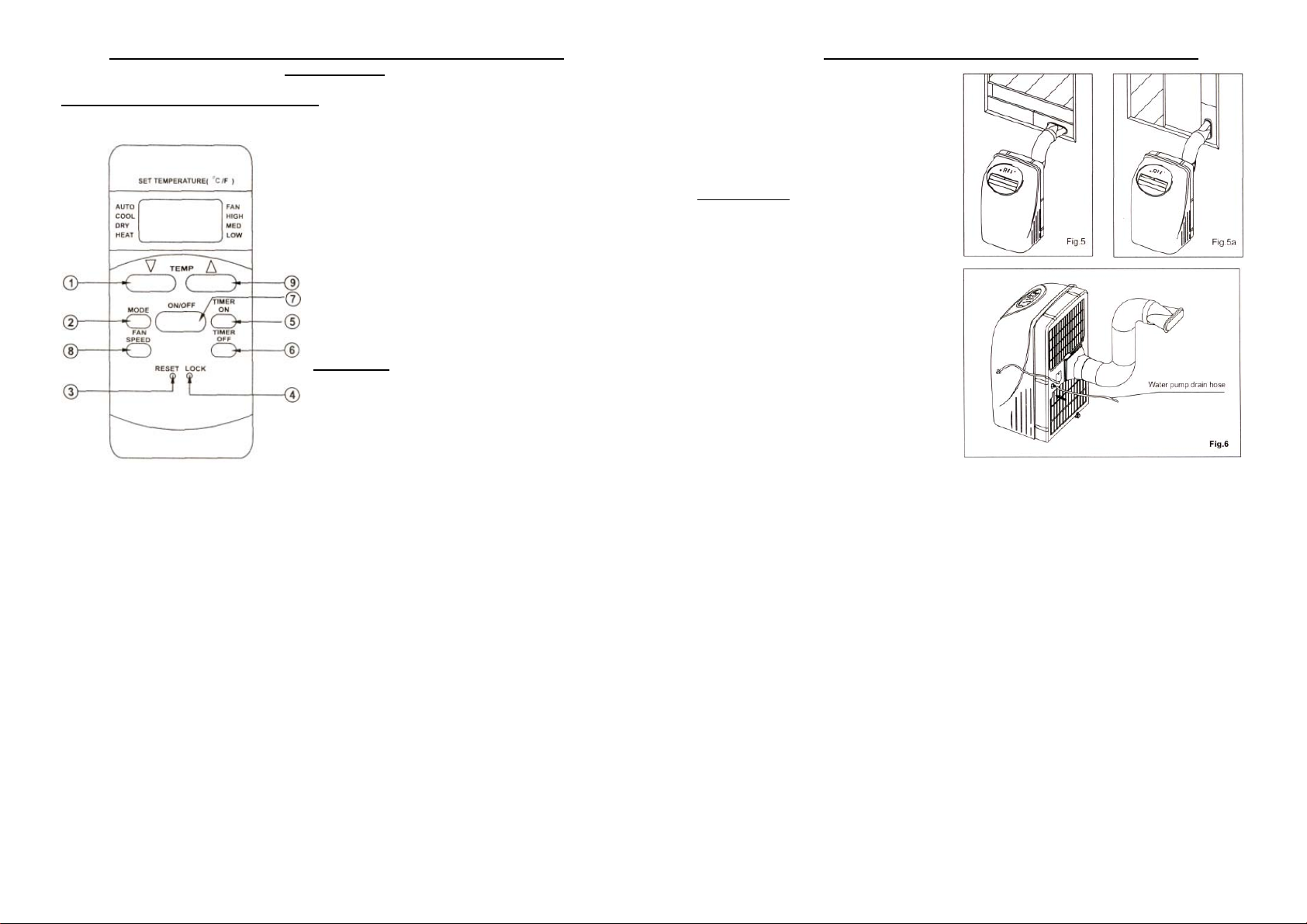

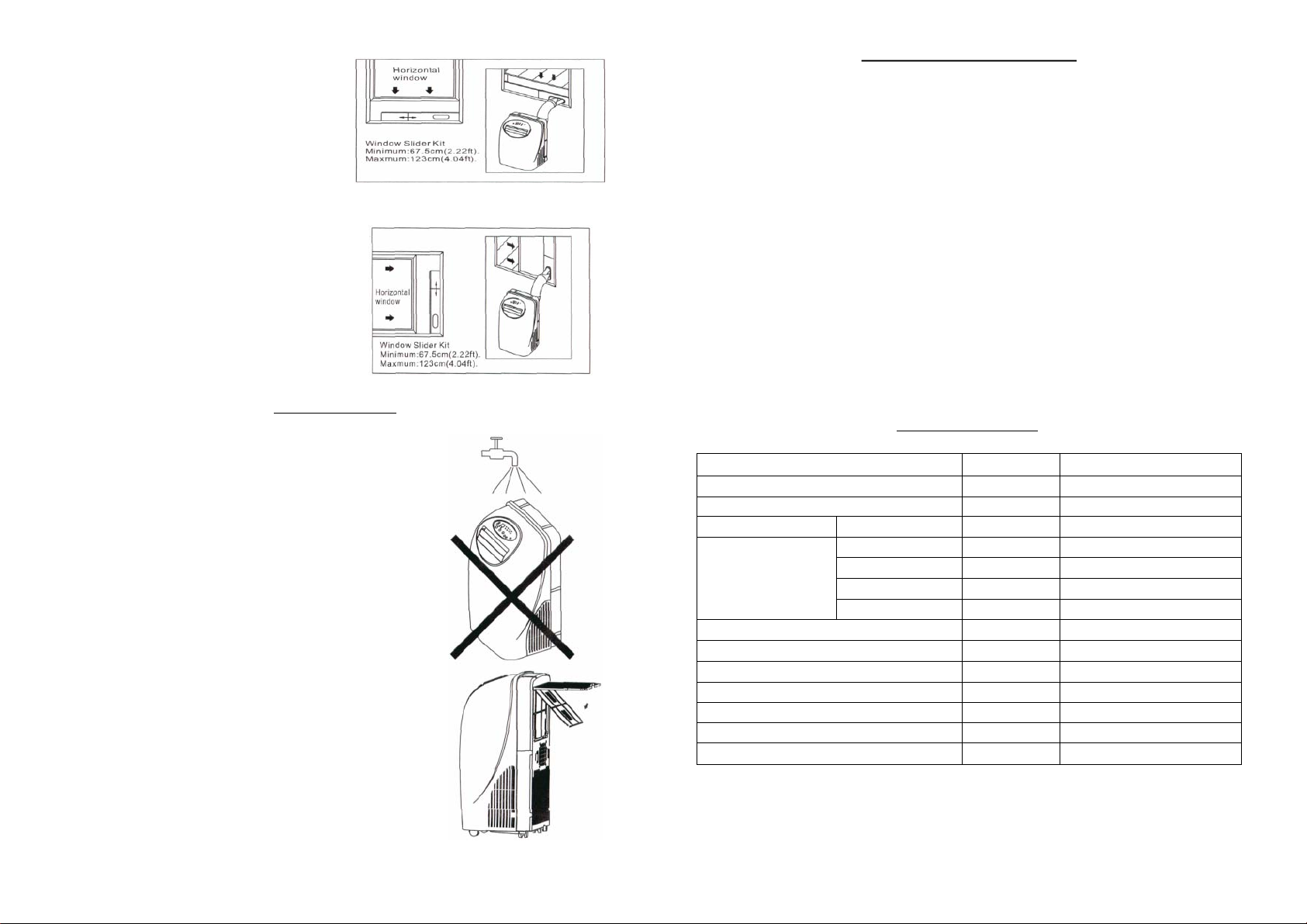

Установка оконного комплекта.
Опубликовано TopClimat
Оконный комплект был сконструирован так,
чтобы подходил к большинству стандартных
«вертикальных» и «горизонтальных» окон. Тем
не менее, применительно к определенному
типу окон порядок установки комплекта может
отличаться от стандартного. Обратите
внимание на минимальные и максимальные
размеры отверстий в окнах, которые
приведены на рис. 2 и 2а.
Особенности эксплуатации дренажной системы.
Кондиционер оборудован защитным
устройством, предохраняющим его от
конденсирую влаги в сл выхода из щейся учае
строя (или в чае повышенного давления в слу
системе) дренажного насоса . В этой ситуации
блок выдает сообщение в виде звукового (8
гудков) и светового сигнала. Красный
индикатор WATER FULL будет непрерывно
мигать, пока давление в системе не
нормализуется.
ЭКСПЛУАТАЦИЯ
1. ПЕРЕД ЧИСТКОЙ УБЕДИТЕСЬ, ЧТ НА ОТ О ВИЛКА ОТСОЕДИНЕ
РОЗЕТКИ ЭЛЕКТРОПИТАНИЯ.
2. ДЛЯ ЧИСТКИ БЛОКА НЕ ПРИМЕНЯЙТЕ БЕНЗИН, ЧИСТЯЩИЕ
ПОРОШКИ И ДРУГИЕ ХИМИЧЕСКИЕ ВЕЩЕСТВА.
3. НЕ МОЙТЕ БЛОК НЕПОСРЕДСТВЕННО ПОД КРАНОМ
ИЛИ ИЗ ШЛАНГА. ЭТО МОЖЕТ СОЗДАТЬ ОПАСНУЮ
СИТУАЦИЮ ИЗ-ЗА ПОВРЕЖДЕНИЯ ЭЛЕКТРИЧЕСКИХ
ЧАСТЕЙ КОНДИЦИОНЕРА.
1. ВОЗДУШНЫЙ ФИЛЬТР
- Чистите фильтр не реже одного раза в две недели, чтобы
боты вентилятора из-за пыли. предотвратить ухудшение ра
- Удаление
Откройте крышку фильтра и снимите его.
- Чистка
Мойте фильтр, полностью погружая его в теплую воду
(примерно 40 °С) с нейтральным моющим средством.
Прополощите фильтр высушите в затененном месте.
- Установка
Установите фильтр на крышку, используя присоединительные
крючки с внутренней стороны крышки. Закройте крышку.
2. КОРПУС КОНДИЦИОНЕРА
Для чистки корпуса кондиционера используйте тряпку без ворса,
смоченную в растворе нейтрального моющего средства.
Окончательно, протрите сухой тряпкой.
3. ДРЕНАЖНАЯ ЕМКОСТЬ
Для мойки дренажной емкости используйте теплую воду
(примерно 40 °С) с нейтральным моющим средством. Промойте
чистой водой и высушите в прохладном месте. Полностью
высохшую емкость установите на место.
16
ПРАВИЛА БЕЗОПАСНОСТИ
1. НЕ ПОДКЛЮЧАЙТЕ КОН
ЭЛЕКТРОПИТАНИЯ.
2. НЕ УСТАНАВЛИВАЙТЕ КОНДИЦИОНЕР В СЛЕДУЮЩИХ МЕСТА
- ВБЛИЗИ ИСТОЧНИК
- ГДЕ ВОЗМОЖНО РАЗБРЫЗГИВАНИЕ МАСЛА;
- ПОДВЕРЖЕННЫХ ПРЯМОМУ СОЛНЕЧНОМ
- ВОЗМОЖНО РАЗБРЫЗГИВАНИЕ ВОДЫ.
3. НЕ ВСТАВЛЯЙТЕ В ОТВЕРСТИЕ ДЛЯ ВЫХОДА ВОЗДУХА ПА
КАКИЕ- ЛИБО ПОСТОРОННИЕ ПРЕДМЕТ
ДЕТЕЙ НА
4. КОНДИЦИОНЕР ВСЕГДА ДОЛЖЕН ОСТАВАТЬСЯ В ВЕРТИКАЛЬНОМ
ПОЛОЖЕНИИ, ЧТОБЫ ПРАВИЛЬНО ЭКСПЛУ
5. ПЕРЕД ЧИСТКОЙ УБЕДИТЕСЬ, ЧТО ВИЛКА ЭЛЕКТРОПИТАНИЯ
ОТСОЕДИНЕНА ОТ РОЗЕТКИ.
6. НАГРЕВАТЕЛЬ НЕ ДОЛЖЕН УСТАНАВЛИВАТЬСЯ НЕПОСРЕДСТ
ПОД РОЗЕТКОЙ.
7. НЕ НАКРЫВАЙТЕ КОРПУС КОНДИЦИОНЕРА. ЭТО МОЖЕТ СТАТЬ
ПРИЧИНОЙ ПЕРЕ
8. ПРИ НЕИСПРАВНОСТИ ДЕТАЛЕЙ ХОЛОДИЛЬНОГО КОНТУРА
КОНДИЦИОНЕРА ОНИ ДОЛЖНЫ ЗАМЕНЯТ
УПОЛНОМОЧЕННОЙ ПРОИЗВОДИТЕЛЕМ. ДЛЯ РЕМОНТА ТРЕБ
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ.
ОПАСНОСТЬ ТАКИХ ДЕЙСТВИЙ.
МОДЕЛЬ ACL-09/12 HE ЕД. ИЗМ. НАГРЕВ/ОХЛАЖДЕНИЕ
ПРОИЗВОДИТЕЛЬНОСТЬ ПО ХОЛОДУ БТЕ/ч 9000/12000
ПРОИЗВОДИ У ТЕЛЬНОСТЬ ПО ТЕПЛ БТЕ/ч 5500/7000
ВЛАГОУДАЛЕНИЕ л/ч 2,3/2,6
ПОТРЕБЛЯЕМАЯ
МОЩНОСТЬ
УРОВЕНЬ МА ШУ дБ 47/49
ПРОИЗВОДИТЕЛЬНОСТЬ ПО ВОЗДУХУ м ч .куб/ 290/360
ХЛАДОГЕНТ R407c
ЭЛЕКТРОПИТАНИЕ 220- Гц 240 В, 50
ВОДЯНОЙ НАСОС (ВЫСОТА ПОДЪЕМА) м 4/4
ВЕС НЕТТО кг 34/35
ВЫСОТА х ШИРИНА х ГЛУБИНА мм 840 х х 480 400
* СПЕЦИФИКАЦИЯ МОЖЕТ ИЗМЕНЯТЬСЯ С ЦЕЛЬЮ СОВЕРШЕНСТВОВАНИЯ ИЗДЕ
УВЕДОМЛЕНИЯ
ДИЦИОНЕР К НЕИСПРАВНОЙ РОЗЕТКЕ
ОВ ОТКРЫТОГО ОГНЯ;
У ОБЛУЧЕНИЮ;
Ы. ОБРАТИТЕ ОСОБ
АТИРОВАЛСЯ КОМПРЕССОР.
ГРЕВА КОНДИЦИОНЕРА.
ЬСЯ СЕРВИСНОЙ СЛУЖБОЙ
Х:
ЛЬЦЫ И
ОЕ ВНИМАНИЕ
ВЕННО
УЕТСЯ
СПЕЦИФИКАЦИЯ
ОХЛАЖДЕНИЕ Вт 1050/1300
НАГРЕВ Вт 1600/2000
ОСУШЕНИЕ Вт 900/1000
ВЕНТИЛЯЦИЯ Вт 100/150
1
,
ЛИЯ БЕЗ
Page 4

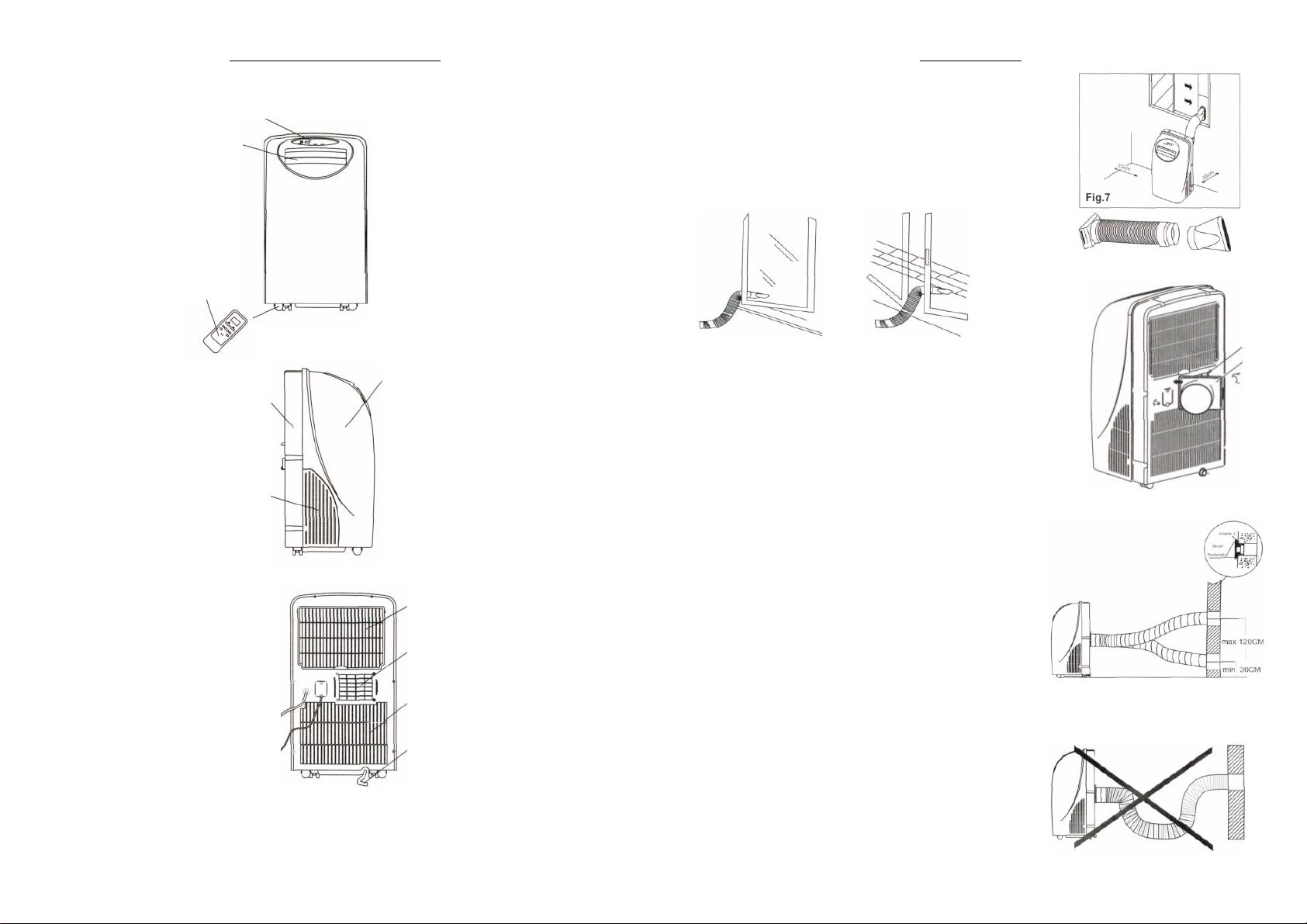

НАИМЕНОВАНИЕ ЧАСТЕЙ
Опубликовано TopClimat
ВИД СПЕРЕДИ
ПАНЕЛЬ УПРАВЛЕНИЯ
РЕШЕТКА ВОЗДУШНАЯ
ПУЛЬТ
ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ
ВИД СБОКУ
ЗАДНЯЯ КРЫШКА
ВОЗДУШНАЯ РЕШЕТКА
ВИД СЗАДИ
ОТВЕРСТИЕ
ВОЗДУШНАЯ РЕШЕТКА
ШЛАНГ ДРЕНАЖНОГО НАСОСА
ШЛАНГ ДЛЯ ПОСТОЯННОГО
КАБЕЛЬ ЭЛЕКТРОПИТАНИЯ СЛИВА КОНДЕНСАТА
ПЕРЕДНЯЯ КРЫШКА
КРЫШКА ФИЛЬТР
ВЫХОДНОЕ ВОЗДУШНОЕ
2
УСТАНОВКА
1.ВАЖНАЯ ИНФОРМАЦИЯ.
Мобильный кондиционер устанавливается на ровной
поверхности в свободном пространстве, чтобы выходы
воздуха не были ограничены препятствиями.
Необходимо выдерживать минимальные зазоры в 30 см
между блоком и стенами, а также другими ограждениями.
2. ИНСТРУКЦИИ ПО МОНТАЖУ ВОЗДУХОВОДА.
A) ВРЕМЕННЫЙ МОНТАЖ
1. Присоедините один из концов воздуховода к вытяжному
выходному воздушному отверстию мобильного
кондиционера.
2. Присоедините другой конец воздухо типа В. вода к адаптеру
3. Выведите конец воздуховода с адаптером через окно.
B) СТАЦИОНАРНЫЙ МОНТАЖ
1. Присоедините один из концов воздуховода к вытяжному
выходному воздушному отверстию мобильного
кондиционера.
2. Установите адаптер типа А в отверстии стены, используя 4
дюбеля
и 4 шурупа.
3. Присоедините другой конец воздуховода к адаптеру типа А.
4. Если воздуховод не используется, то закройте адаптер
крышкой.
• Гибкий воздуховод может быть сжат или растянут до
размеров в пределах от 500 до 2000 мм. Желательно
поддерживать длину воздуховода минимал ной. ь
ВАЖНАЯ ИНФОР АЦИЯ. НЕ ПЕРЕКРУЧИВА ТЕ М Й
ВОЗДУХОВОД.
(СМ. РИСУНОК.)
15
Page 5

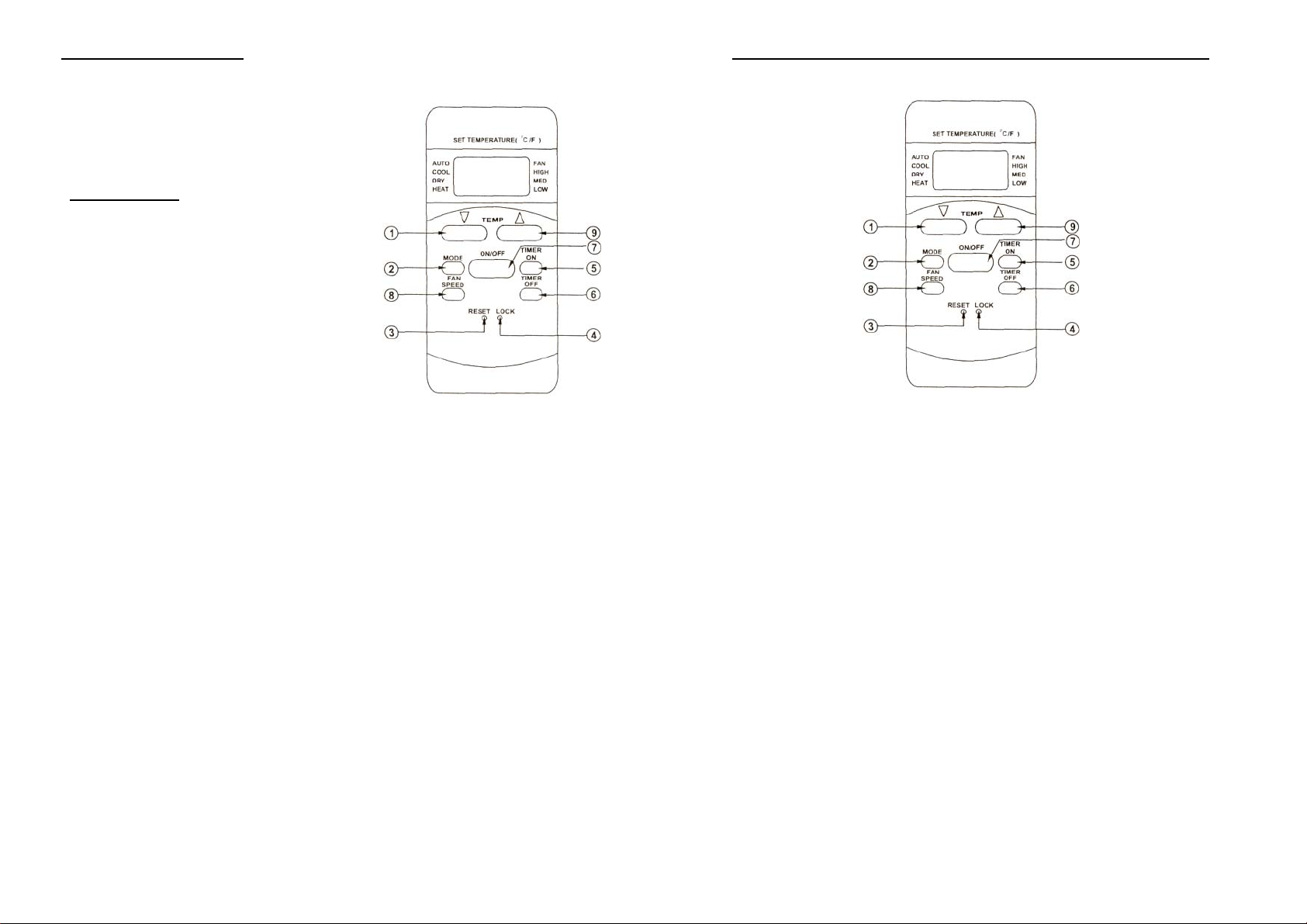

УСТАНОВКИ ТАЙМЕРА
Опубликовано TopClimat
1. Установите время ВКЛ. Нажмите
кнопку [TIMER-ON]. Каждое
последущее нажатие увеличивает время
включения на 30 мин.
2. Установите время ВЫКЛ. Нажмите
кнопку [TIMER-OFF]. Каждое
последущее нажатие увеличивает
время
ПРЕДУПРЕЖДЕНИЕ.
1. Установки таймера ВКЛ и ВЫКЛ
2. Если установки таймера ВКЛ и ВЫКЛ
3. Если установки таймера ВКЛ и ВЫКЛ
4. Кондиционер автоматически
или TIMER-OFF).
Соответственно, на дисплеях TIMER-
ON или TIMER-OFF гаснет показание
ON или OFF.
включения на 30 мин.
могут быть сделаны независимо друг
от друга или одновременно.
сделаны одновременно, то
кондиционер работает в
промежуточное время.
совпадают по времени, то контроллер
не действует.
включается или выключается, как
только текущее время достигает
заданное (установки TIMER-ON
14

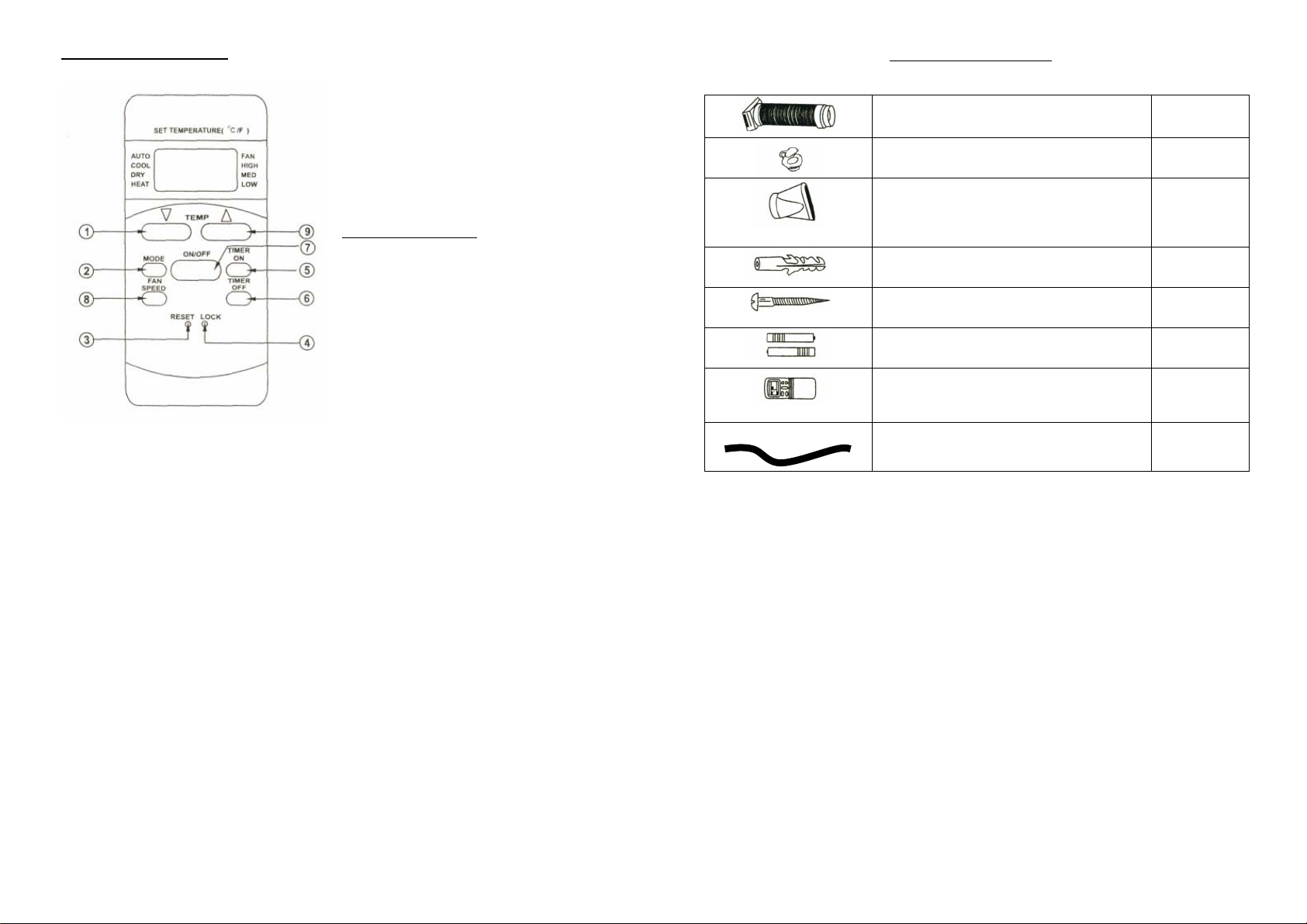

ПРИНАДЛЕЖНОСТИ
* Проверьте наличие всех комплектующих в упаковке. Применение принадлежностей
описано в инструкциях по установке.
СТАЦИОНАРНОГО МОНТАЖА
ПУЛЬТ ДИСТАНЦИОННОГО
НАИМЕНОВАНИЕ КОЛ-ВО
ВОЗДУХОВОД 1
АДАПТЕР (ДЛЯ
ВО ОВОДА)ЗДУХ
ДЮБЕЛЬ 4
ШУРУП 4
БАТАРЕЙКИ ПИТАНИЯ 2
УПРАВЛЕНИЯ
ШЛАНГ А ДРЕНАЖ 1
3
1
1
Page 6

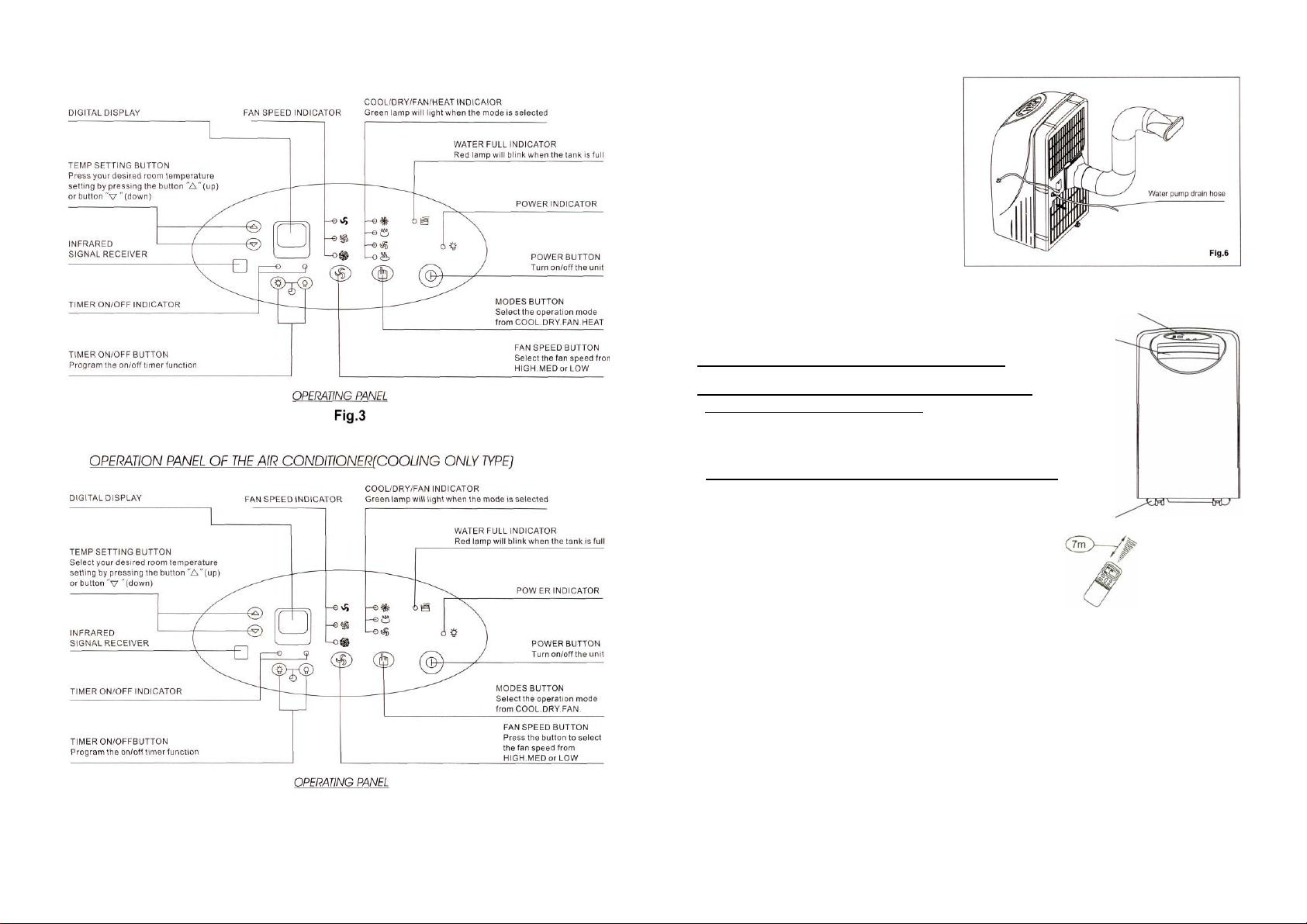

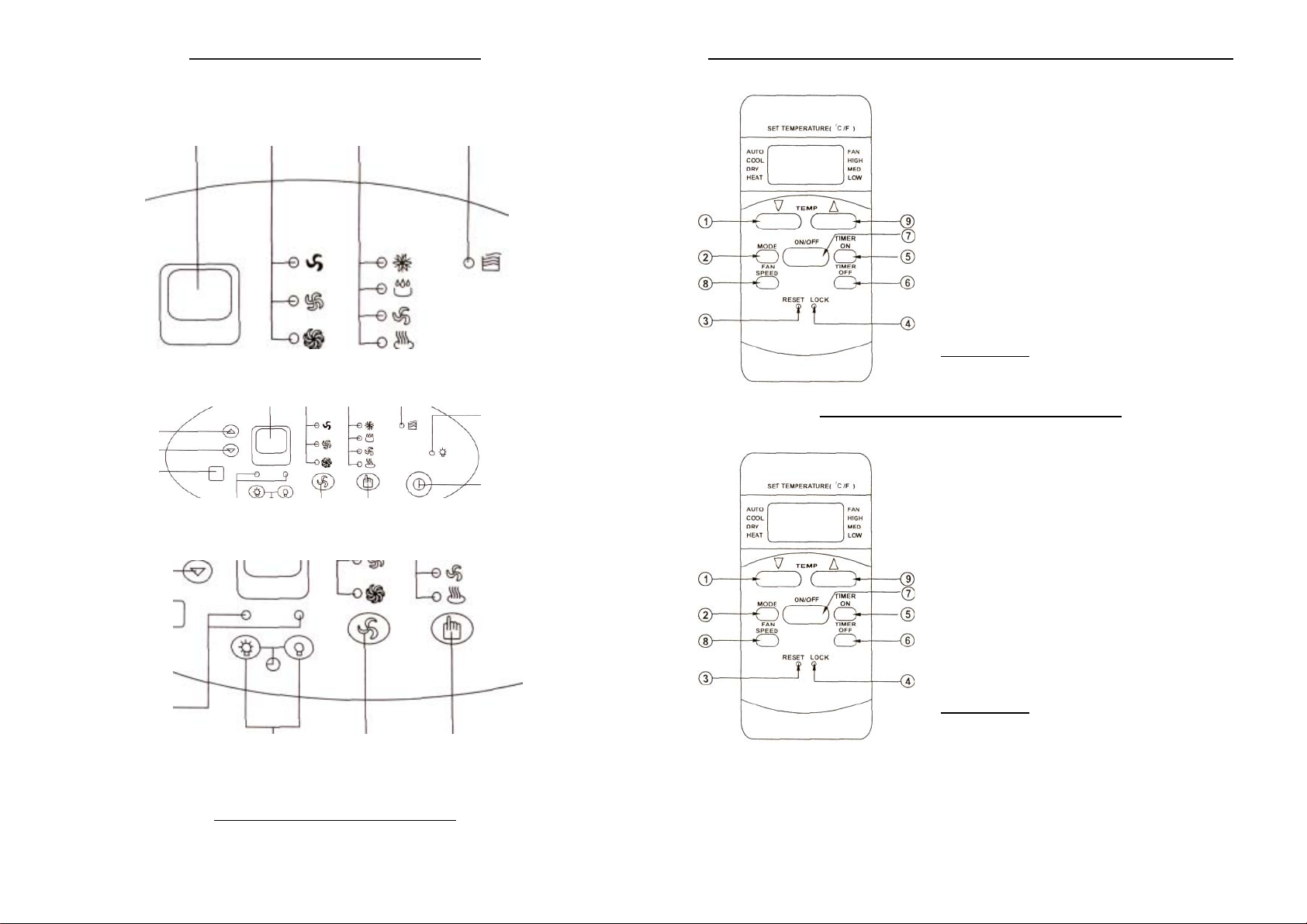

ПАНЕЛЬ ОНЕРОМУПРАВЛЕНИЯ КОНДИЦИ
Опубликовано TopClimat
Цифровой диспл ей
Индикатор
скорости
вентилятора
Индикатор
режима:
«Охлаждение»,
«Осушение»,
«Вентиляция»,
«Нагрев»
Индикатор запо
дренажной емко
лнения
сти
РАБОТА В РЕЖИ И ВЕНТИЛЯЦИИМАХ ОХЛАЖДЕНИЯ, НАГРЕВА ВОЗДУХА
Индикатор пи ания
Увеличение
Уменьшение
t
t
т
РАБОТА В РЕЖИМЕ ОСУШЕНИЯ ВОЗДУХА
Инфракрасн.
приемник Кнопка ВКЛ/ВЫКЛ
Кнопка таймера ВКЛ/ВЫКЛ
ДИСПЛЕЙ ПАНЕЛИ УПРАВЛЕНИЯ
Кнопка установки
скорости вращения
вентилятора
4
Кнопка установки режима
работы кондиционера
Пров дитесь, что питание подключено, ерьте и убе
а др анг устаноенажный шл влен правильно.
1. опку [МОНажимая кн DЕ], выберите
один из режимов работы , : охлаждение
обогрев, вентиляция.
2. Нажимая кнопки [ТЕМР] (U или V)
установите нужную температуру в
помещении. Обычно устанавливается
температура 21 или 28°С.
3. Нажимая кнопку [FAN SPEED], установите
необходимую скорость вращения
вентилятора: НИЗКАЯ, СРЕДНЯЯ или
ВЫСОКАЯ.
4. Нажмите кнопку ON/OFF. Кондиционер
будет запущен в выбранном режиме.
Стоп. Снова нажмите кнопку ON/OFF, чтобы
прекратить работу.
ПРИМЕЧАНИЕ. В режиме вентиляции
температура воздуха не регулируется и нет
необходимости в ее установки.
После монтажа кондиционера убедитесь, что
подключено электропитание и правильно
установлен дренажный шланг.
1. Нажимая кнопку [МОDЕ], выберите
DRY, как рабочий режим.
2. Нажимая кнопки [TЕМР] (U или V)
установите нужную температуру в
помещении. Обычно устанавливается
температура 21 ~ 28 °С.
3. Нажмите кнопку ON/OFF. Кондиционер
будет запущен в режиме осушения.
На дисплее пульта управления будет
отображаться скорость вращения
вентилятора, которая регулируется
автоматически («АВТО»).
Стоп. Для прекращения работы кондиционера
снова нажмите кнопку ON/OFF .
ПРИМЕЧАНИЕ. В режиме осушения кондиционер
работает и останавливается автоматически, в
зависимости от того, различаются или равны
ус и о ры. В тановленная к мнатная температу
р здуха в езультате влагосодержание во
помещении снижается.
13
Page 7
ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ ПУЛЬТА ДИСТАНЦИОННОГО
Опубликовано TopClimat
УПРАВЛЕНИЯ
РАБОТА В АВТОМАТИЧЕСКОМ РЕЖИМЕ
1. осле монтажа кондиционера убедитесь, П что
подключено электропитание и правильно
установлена дренажная емкость.
2. Нажимая кнопку [МОDЕ], выберите AUTO.
3. Нажимая кнопки [ТЕМР] (U или V)
установите нужную температуру в
помещении. Обычно устанавливается
температура 21 или 28 °С.
4. Нажмите кнопку ON/OFF. Кондиционер
будет запущен в автоматическом режиме
работы. Скорость вращения вентилятора
будет регулироваться автоматически
(скорость АВТО»),
Стоп. Для прекращения работы кондиционера
снова нажмите пку N/OFF . O
Примечание. В этом режиме работы
кондиционер автоматически выбирает
охлаждение, вентиляцию или
(если функция нагрева действу
модели).
«
кно
нагрев воздуха
ет для данной
12
Перед пуском кондиционера
1. Выберите подходящее место установки.
Убедитесь в хорошем доступе к электри
ческой розетке.
2. Установите гибкий вытяжной воздуховод
и регулирующее оконное выдвигающееся
приспособление, как показано на рис.5 и
5а.
ПРИМЕЧАНИЕ.
Пункт 2 выполняется только при
работе в режиме охлаждения.
3. Подключите блок к электрической зазем
ленной розетке с напряжением 220-240 В
(50 Гц) или 220 В (60 Гц).
4. Убедитесь, что дренажный шланг пра
вильно подсоединен к корпусу блока. В
противном случае конденсат будет
выливаться наружу (рис. 6).
5. Включите кондиционер, нажав кнопку
ON/OFF (ВКЛ/ВЫКЛ).
1. ПЕРЕД ПРИМЕНЕНИЕМ
ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ КОНДИЦИОНЕРА
Работа в режимах осушения и
охлаждения воздуха.
- Рабочий диапазон температур в
режиме осушения воздуха 10-30 °С,
в режиме охлаждения - 17-30 °С.
- Если кондиционер был выключен при работе в режимах охлаждения или осушения
и требуется немедленно включить его вновь, то следует выждать примерно 3 минуты
прежде, чем осуществить повторный пуск.
- Убедитесь, что дренажный шланг правильно подсоединен к кондиционеру.
Электропитание.
- Подключите вилку электропитания к розетке переменного тока.
- Не подключайте кондиционер к розетке со многими выходами, к которым подключены
другие электрические приборы.
- Предварительно убедитесь, что параметры электропитания соответствуют
220-240 В и 50 Гц или 220 В и 60 Гц.
2. РАБОТА В РЕЖИМЕ ОХЛАЖДЕНИЯ
- Нажмите нужное количество раз кнопку MODE, пока на дисплее панели управления
не высветится «COOL».
- Нажимая кнопки TEMP (U или V), установите нужную температуру в помещении из
диапазона 17-30 °С.
- Нажимая кнопку «FAN SPEED», задайте скорость вращения вентилятора.
5
Page 8
3. РАБОТА В РЕЖИМЕ ОСУШЕНИЯ НАИМЕНОВАНИЯ И ФУНКЦ
Д
Опубликовано TopClimat
- Нажмите нужное количество раз кнопку MODE, пока на дисплее панели управления
не высветится «DRY».
- Нажимая кнопки TEMP U или V , установите нужную температуру в помещении из
диапазона 10-30 °С.
- Вентилятор будет вращаться с фиксированной скоростью.
- Для достижения лучшего эффекта по удалению влаги из воздуха держите окна и
двери закрытыми.
- Не выводите воздуховод наружу через окно.
4. РАБОТА В РЕЖИМЕ ОБОГРЕВА
- Нажмите нужное количество раз кнопку MODE, пока на дисплее панели управления
не высветится «HEAT».
- Нажимая кнопки TEMP U или V , установите нужную температуру в
помещении из диапазона 17-30 °С.
- Нажимая кнопку «FAN SPEED», задайте скорость вращения вентилятора.
- Не выводите воздуховод наружу через окно.
-
5. РАБОТА В РЕЖИМЕ ВЕНТИЛЯЦИИ
- Нажмите нужное количество раз кнопку MODE, пока на дисплее панели управления
не высветится «FAN».
- Нажимая кнопку «FAN SPEED», задайте скорость вращения вентилятора.
- Не выводите воздуховод наружу через окно.
-
6. РАБОТА ТАЙМЕРА
Установка таймера ВКЛ.
- Нажмите кнопку TIMER ON при отключенном кондиционере. Выберите время,
в которое необходимо включить кондиционер. После установки времени нажмите
кнопку CLOCK. На дисплее панели управления будет высвечиваться TIMER ON.
- Время включения кондиционера регулируется в пределах от 00:00 до 24:00.
Установка таймера ВЫКЛ.
- Нажмите кнопку TIMER OFF при отключенном кондиционере. Выберите время,
в которое необходимо выключить кондиционер. После установки времени нажмите
кнопку CLOCK. На дисплее панели управления будет высвечиваться TIMER OFF.
- Время включения кондиционера регулируется в пределах от 00:00 до 24:00.
6

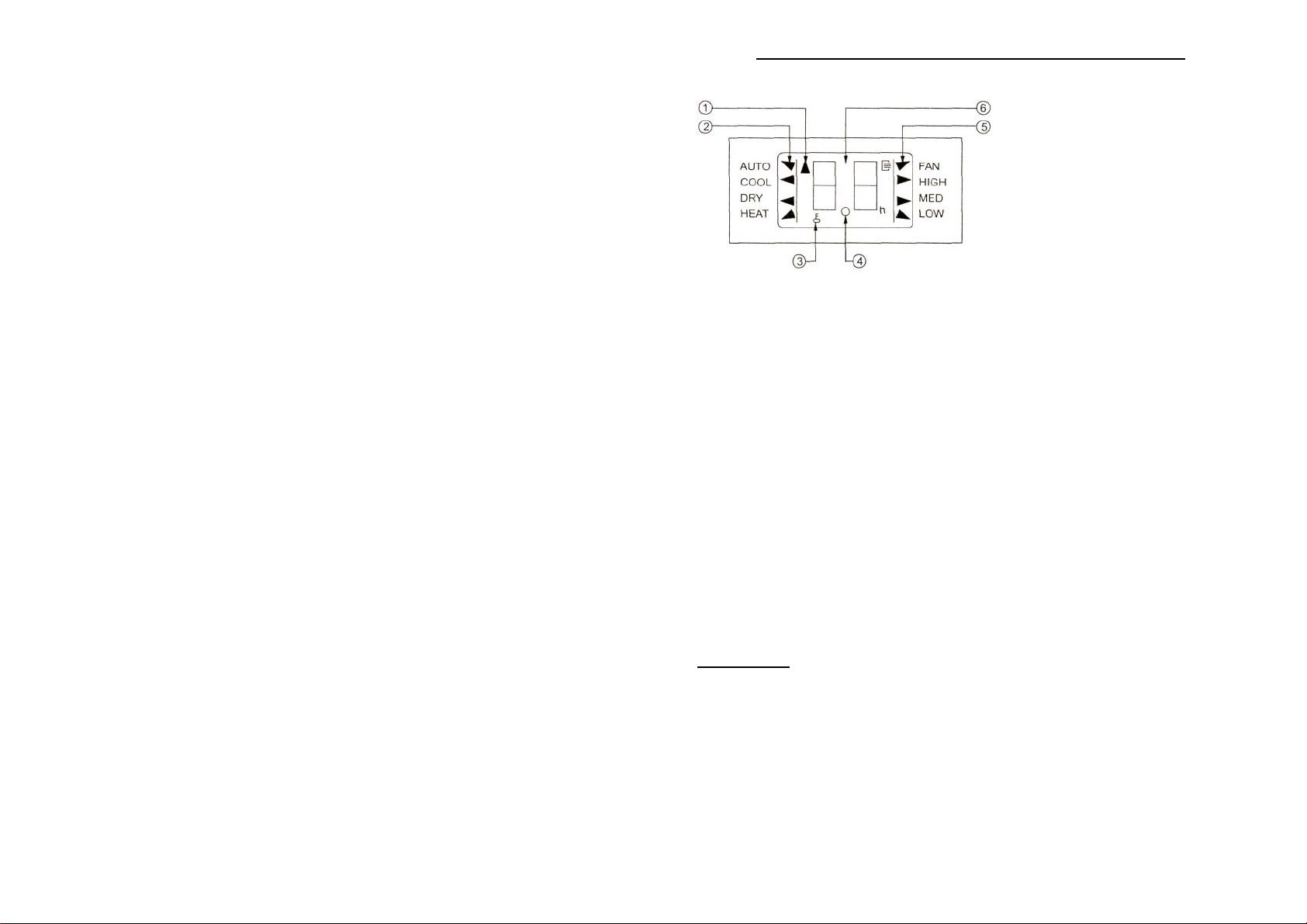

ПРИМЕЧАНИЕ. Для наглядности на рисунке представлены все символы, отображаемые на дисплеях
пульта управления. В процессе работы кондиционера отображаться будут только те
символы, которые соответствуют реальному состоянию кондиционера.
ИИ ДИСПЛЕЕВ НА ПАНЕЛИ ПДУ
Лампочка ИК излучателя загорается
только в момент передачи сигнала с
пульта управления на кондиционер.
При нажатии кнопки MODE на дисплее
высвечивается символ режима работы.
Вы можете задать любой из режимов
работы, включая: AUTO (АВТО), COOL
(ОХЛАЖДЕНИЕ), DRY (ОСУШЕНИЕ)),
HEAT (НАГРЕВ), FAN (ВЕНТИЛЯЦИЯ).
Индикатор ВКЛ/ВЫКЛ. Светится при
нажатии кнопки ВКЛ/ВЫКЛ
исплей, отображающий
установленную температуру (кнопками
TEMP). Рабочий диапазон 17-30 °С.
Установленная температура не
отображается, если задан режим
«ВЕНТИЛЯЦИЯ».
Отображается режим включения и
выключения кондиционера под
управлением таймера. Время задается
после нажатия кнопок TIMER-ON и
TIMER-OFF (регулируется в пределах 024 часов кнопками TIMER).
Знак блокировки отображается после
нажатия кнопки LOCK, исчезает после
ее повторного нажатия.
При нажатии кнопки FAN на дисплее
отображается скорость вращения
вентилятора, которая может быть
установлена как LOW (НИЗКАЯ),
(СРЕДНЯЯ) или HIGH (ВЫСОКАЯ). П
работе в автоматическом режиме ил
отображается «АВТО».
11
сплережиме осушения воздуха на ди
MED
ри
и
е
Page 9
Опубликовано TopClimat
7. ИСПОЛЬЗОВАНИЕ ДРЕНАЖНОГО НАСОСА
- Подсоедините дренажный шланг к
выходу насоса (с задней стороны
около кабеля питания).Когда
уровень внутреннего резервуара
для конденсата переполнится
автоматически включается
дренажный насос и
осуществляется откачка воды
наружу. Максимальная высота
подъема конденсата не должна
превышать 4-х метров.
8. НЕПРЕРЫВНЫЙ СЛИВ
- Конденсат может собираться во
внешней емкости, такой, например, как ведро, по
пластиковой трубке, введенной в дренажную
емкость через ее корпус. Перед использованием
пластиковой трубки снимите резиновую заглушку
в нижней части кондиционера.
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ПДУ)
Как применяется пульт дистанционного управления
Диапазон эффективного действия.
Пульт дистанционного управления должен использоваться в
пределах диапазона эффективного действия, который составляет 7
метров от кондиционера.
Меры безопасности по применению пульта управления.
• Не работайте с пультом вблизи штор, дверей и преград,
которые могут блокировать передачу сигнала с пульта
управления. В противном случае управление кондиционером
будет нарушено.
• Предохраняйте пульт управления от попадания на
него воды и других жидкостей, прямого солнечного
света и от перегрева.
• Исключите попадание на приемник инфракрасных
сигналов кондиционера прямого солнечного света,
который может повлиять на работу блока.
• На сигналы пульта дистанционного управления могут влиять
помехи, создаваемые другими электрическими приборами.
Для решения этой проблемы проконсультируйтесь с
представителями службы.
10
7
Page 10
Установка батарей питания. РАБОЧИЕ КНОПКИ НА ПУЛЬТЕ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Опубликовано TopClimat
Для электрического питания пульта управления
применяются батарейки типа АМ4.
1. С задней двиньте нижнюю крышку на
с авления , тороне пульта дистанционного упр
выньте старые батареи и установите на их
место новые.
2. Нажмите кнопку RESET.
Предупреждение.
• Н старые и е устанавливайте одновременно
н батареи овые батареи питания, а также
различного типа. Пульт не будет работать,
если пренебречь этим правилом.
• батарей, Чтобы уберечь пульт от протекания
удаляйте их в случае, если пульт не
используется в течение нескольких недель.
• При нормальной эксплуатации срок службы
батарей составляет примерно 6 месяцев.
• тствия Заменяйте батареи в случае отсу
звукового сигнала при приеме управляющих
сигналов пульта или отсутствия индикации
дисплея.
- Установка температуры (уменьшение)
1
- Выбор режима работы кондиционера: Автоматический, Охлаждение,
2
Осушение, Нагрев, Вентиляция
- Сброс текущих установок на пульте
3
- Запоминание текущих установок на пульте
4
- Установка таймера – включение
5
- Установка таймера – выключение
6
- Включение-выключение кондиционера
7
- Установка скорости вращения вентилятора: Низкая, Средняя, Высокая
8
- Установка температуры (увеличение)
9
8
9
Loading...
