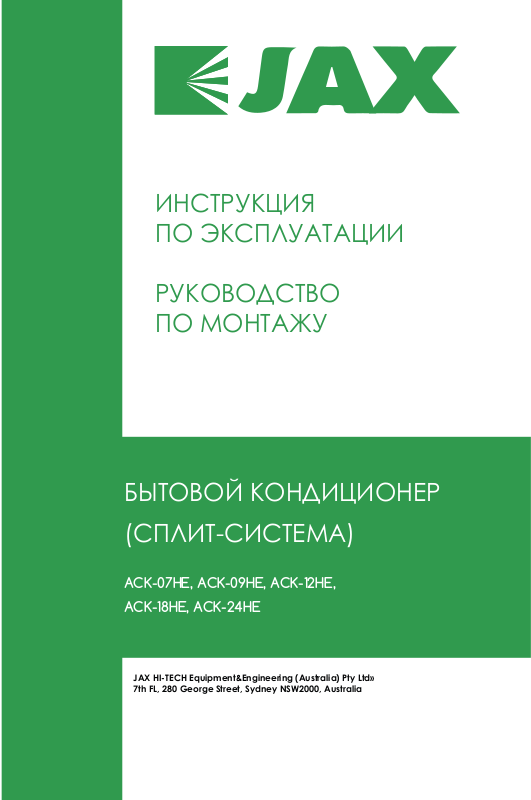

ИНСТРУКЦИЯ
ПО ЭКСПЛУАТАЦИИ
РУКОВОДСТВО
ПО МОНТАЖУ
БЫТОВОЙ КОНДИЦИОНЕР
(СПЛИТ-СИСТЕМА)
ACK-07HE, ACK-09HE, ACK-12HE,
ACK-18HE, ACK-24HE
JAX HI-TECH Equipment&Engineering (Australia) Pty Ltd»
7th FL, 280 George Street, Sydney NSW2000, Australia
Page 2
СОДЕРЖАНИЕ
Эксплуатация и обслуживание
• Правила эксплуатации .........................................................................3
• Особенности применения ....................................................................3
• Название и функции каждой детали ...................................................7
• Работа пульта дистанционного управления ....................................... 8
• Работа в чрезвычайных ситуациях ................................................... 13
• Чистка и уход за прибором ................................................................ 14
• Устранение неисправностей ..............................................................16
Установка
• Правила установки ............................................................................. 19
• Схема установки с размерами ...........................................................21
• Установка внутреннего блока ............................................................ 22
• Установка наружного блока ...............................................................24
• Проверка после установки и проведение испытаний ......................25
• Установка и обслуживание рабочего фильтра ................................. 26
• Установка снегозащитного ограждения ............................................ 27
• Технические характеристики ................................................................. 28
• Гарантийный талон ............................................................................... 29
1
Page 3
Данный символ показывает,
что такие действия запрещены.
Данный символ показывает,
что нужно делать
Продукты в этом руководстве, могут отличаться от реальных, в соответствии с различными моделями, некоторые модели имеют экран, некоторые модели не имеют.
Данный прибор не предназначен для использования лицами (включая детей) с
ограниченными физическими, сенсорными или умственными способностями или
при отсутствии опыта и знаний, до тех пор, пока за ними не будет установлен
контроль, или будут проинструктированы по вопросам использования прибора
со стороны лиц, ответственных за их безопасность.
Убедитесь, чтобы дети не играли с данным прибором.
Данный продукт нельзя выбрасывать как несортированный
бытовой мусор. Для подобного мусора необходима специальная
утилизация.
2
Page 4
Эксплуатация и обслуживания – правила эксплуатации

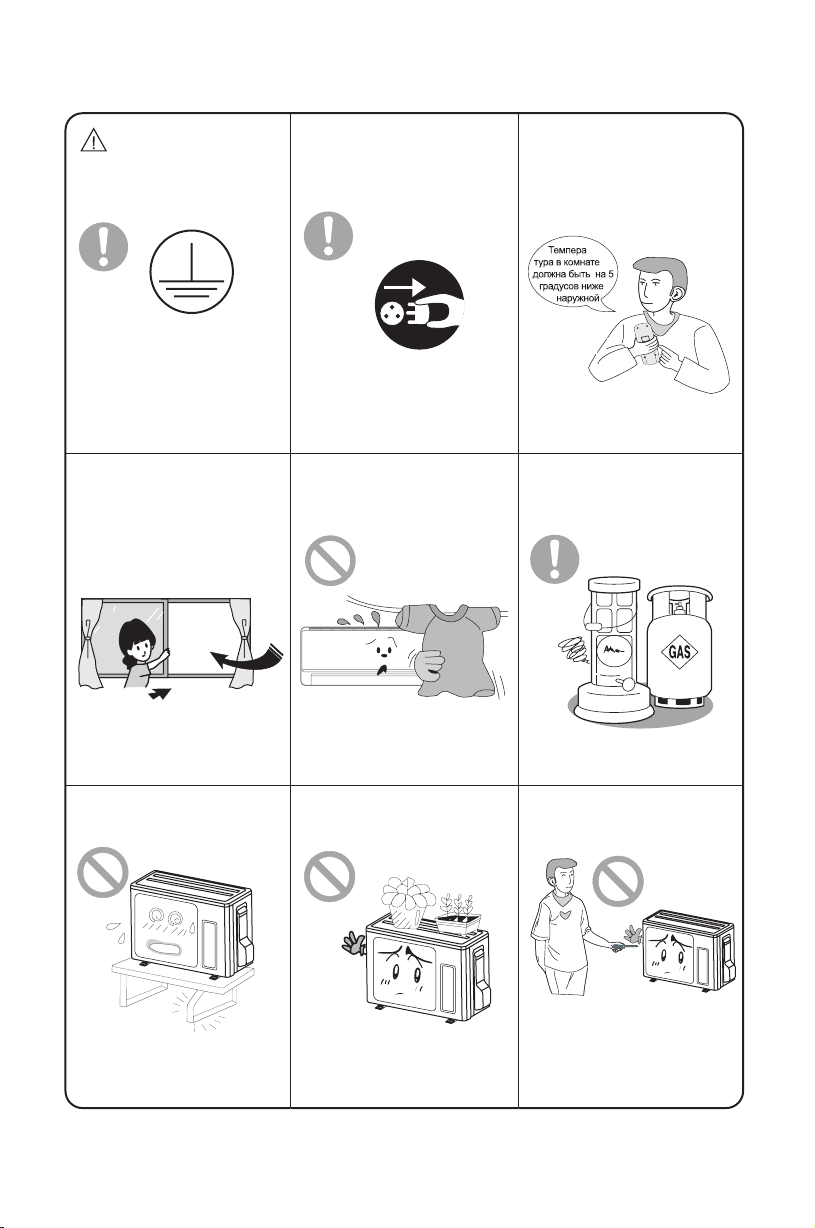

Заземление: Нужно подсоединить землю!
В случае затруднений обратитесь за
установкой к квалифицированным
специалистам. Кроме того, нельзя
подключать провода к газовой трубе, водопроводным трубам, трубам
канализации и другим неподходящим местам.
При работе кондиционера не
оставляйте окна и двери надолго
открытыми.
Если кондиционер долгое время
не используется, выдерните шнур
питания из розетки.
Иначе накапливаемая пыль может
вызвать пожар или yдар током.
Воздухозаборник и воздуховыпускное отверстие наружного и
внутреннего блоков не должны быть
загорожены.
Выбирайте наиболее подходящую
температуру.
Это позволит экономно расходовать
электроэнергию.
Храните воспламеняемые аэрозоли
на расстоянии минимум 1 м от
блоков прибора.
Иначе снизится эффективность
работы кондиционера.
Проверьте, достаточно ли прочна
установочная стойка.
Если она повреждена, блок может
упасть и повредиться.
Иначе снизится эффективность
работы кондиционера или возникнет
неисправность.
Нельзя становится на наружный
блок либо ставить на него какиелибо предметы.
Падение с наружного бока очень
опасно.
3
Иначе может произойти возгорание
или взрыв.
Не пытайтесь ремонтировать кондиционер самостоятельно.
Неправильный ремонт может привести к удару током или пожару,
поэтому для ремонта свяжитесь с
соответствующей службой.
Page 5
Правила эксплуатации
Если шнур питания поврежден, он должен быть
заменен производителем или сервисным центром
либо квалифицированным персоналом.

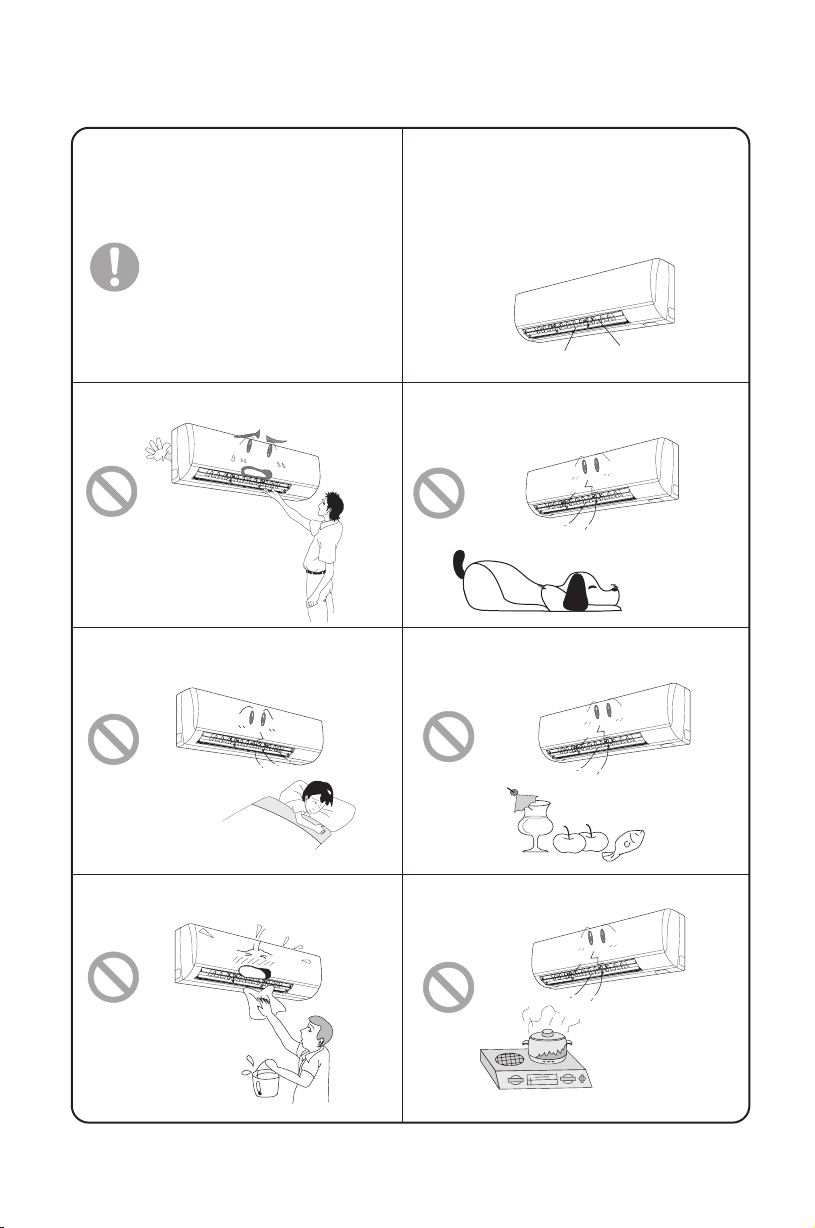

Нельзя вставлять пальцы или палки в воздухозаборник или воздуховыпускное отверстие.
Иначе может произойти несчастный
случай или поломка.
Нельзя долгое время находиться под потоком
холодного воздуха.
Направление потока воздуха можно регулировать.
Во время работы, направление потока воздуха по
вертикали регулируется с помощью изменения угла
наклона жалюзи. Поток воздуха по горизонтали регулируется поворотом жалюзи справа и слева.
Жалюзи направления
влево/вправо
Не наводите поток воздуха непосредственно на
животных или растения. Это вредно для них.
Нельзя использовать кондиционер не по прямому
назначению, например, для сушки белья, сушки
продуктов и т.д.
Жалюзи направления
вверх/вниз.
Это может вызвать проблемы со здоровьем.
Попадание брызг воды на кондиционер может привести удару током или поломке.
Нельзя ставить рядом с кондиционером комнатный
обогреватель
Иначе из-за неполного сгорания может образоваться
токсичный угарный газ CO.
4
Page 6
Особенности применения
Принцип работы и специальные функции при охлаждении
Принцип:
Кондиционер поглощает тепло в комнате и отводит его в наружный блок, где тепло
выпускается в окружающую среду, поэтому температура внутри помещения снижается, а
охлаждающая способность прибора зависит от температуры на улице.
Функция “Anti-freezing” (Защита от обледенения):
Если прибор работает в режиме «Охлаждение» и при низкой температуре, то при
уменьшении внутренней температуры теплообменника до отметки ниже 0˚С, на
теплообменнике будет образовываться иней. Тогда микрокомпьютер остановит работу
компрессора и защитит прибор.
Принцип работы и специальные функции при нагреве
Принцип:
• Кондиционер поглощает тепло с улицы и передает его в помещение, увеличивая таким
образом температуру в помещении. Это - принцип обратной тепловой машины, а
нагревательная способность прибора снижается при понижении температуры на улице.
• Если температура на улице слишком низкая, используйте кондиционер совместно с
другими отопительными приборами.
Размораживание:
• Если температура на улице низкая, но при высокой влажности, после продолжительной
работы на наружном блоке будет образовываться иней, что ухудшит нагревательную
способность. Поэтому через некоторое время включится функция автоматического
размораживания и нагрев будет приостановлен на 8-10 минут.
• Во время автоматического размораживания останавливаются приводы вентиляторов
внутреннего и наружного блоков.
• Во время размораживания, индикатор внутреннего блока начинает мигать, а из
наружного блока выходит пар. Это признак размораживания, а не поломки.
• После окончания размораживания, нагрев будет продолжен автоматически.
5
Page 7
Особенности применения
Функция защиты от холодного воздуха:
В режиме «Нагрев», при трех следующих состояниях, если температура внутреннего
теплообменника не достигла необходимой величины, вентилятор внутреннего блока не
будет работать, чтобы не выдувать холодный воздух (примерно 2 минуты):
1. Начало нагрева.
2. После окончания автоматического размораживания.
3. Нагрев при низких температурах.
Мягкий и слабый воздушный поток
В следующих ситуациях внутренний блок может выпускать мягкий и слабый поток воздуха,
а жалюзи - поворачиваться в определенное положение:
1. В режиме “Нагрев”, при включении прибора, компрессор не вошел в исходное положение.
2. В режиме “Нагрев”, температура достигла нужной величины и компрессор остановил
работу на 1 минуту.
Рабочий диапазон температур
Максимальная
температура охлаждения
Минимальная
температура охлаждения
Максимальная
температура нагрева
Минимальная
температура нагрева
Внутри помещения, сухой/
мокрый термометр (°C)
32/23 43/26
21/15 21/-
27/- - - 24/18
20/--- -5/-6
На улице, сухой/мокрый
термометр (°C)
Рабочий диапазон температур (наружная температура) для кондиционера с функциями и
охлаждения, и нагрева: -5 °C ~ 43 °C.
6
Page 8
Названия и функции каждой детали

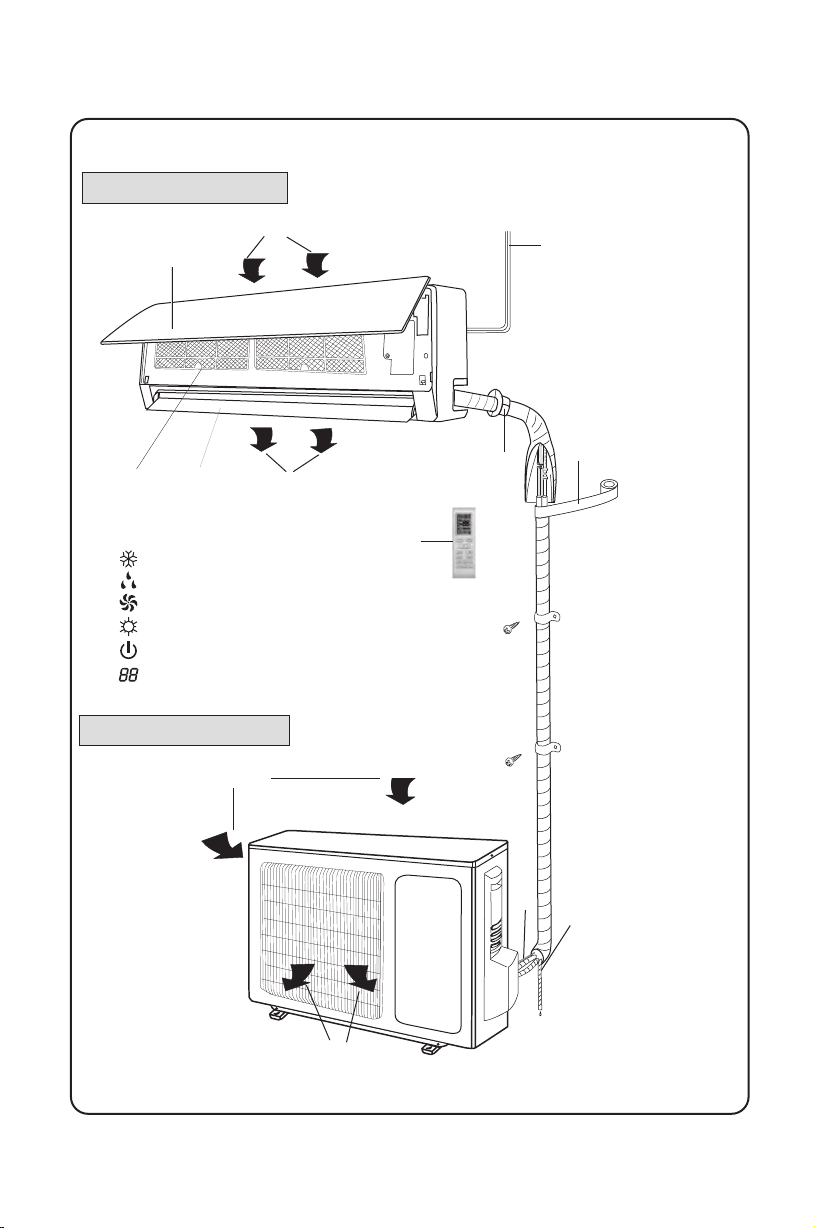

Внутренний блок
Вход воздуха
⑶
⑴
⑷
Индикация на дисплее
⑸
：Холод
：Осушение
：Вентилятор
：Нагрев
：
Включено
：Заданная температура
Наружный блок
Вход воздуха
Выход воздуха
дистанционного
⑵
Пульт
управления
(ПДУ)
⑹
⑻
⑺
1. Провод
электропитания
2. ПДУ
3. Передняя панель
4. Фильтр
5. Жалюзи
6. Трубы холодильного
контура
7. Изоляционная лента
8. Соединительный
провод
9. Дренажная труба
⑼
Выход воздуха
7
Page 9

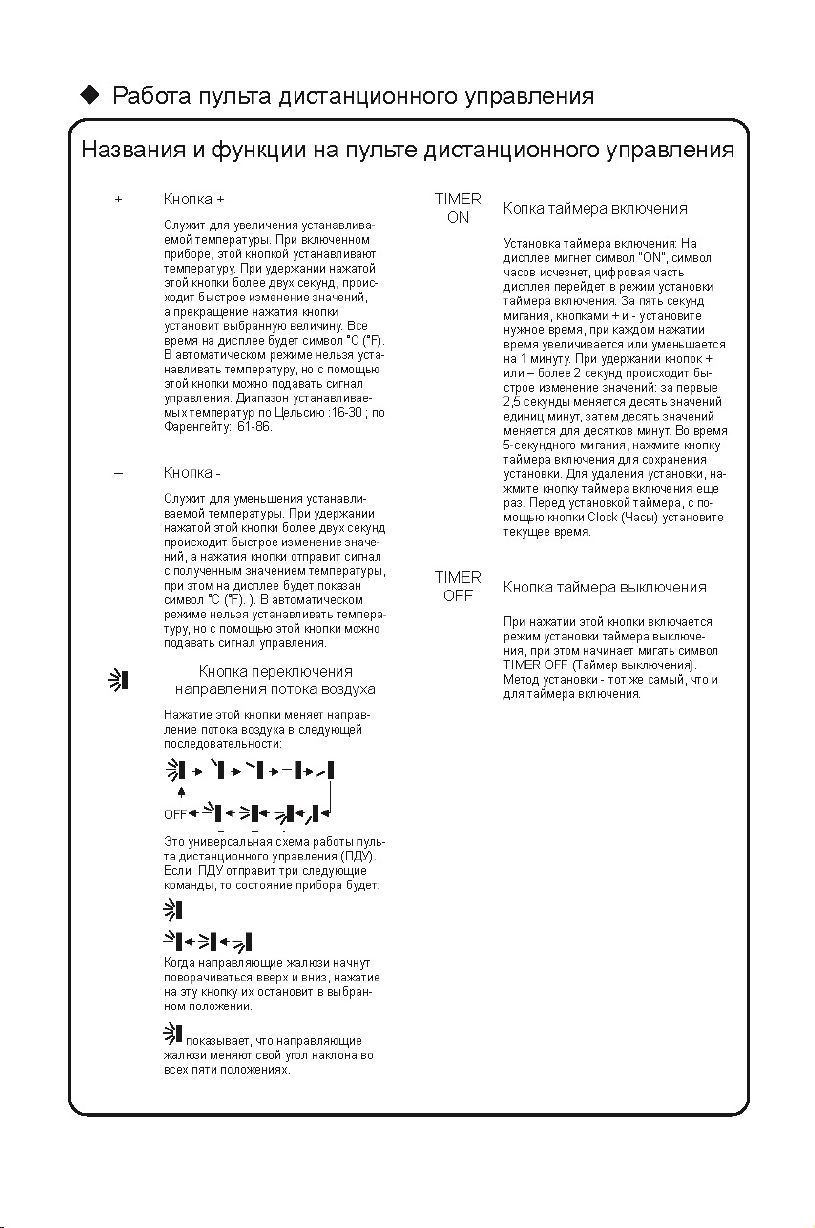

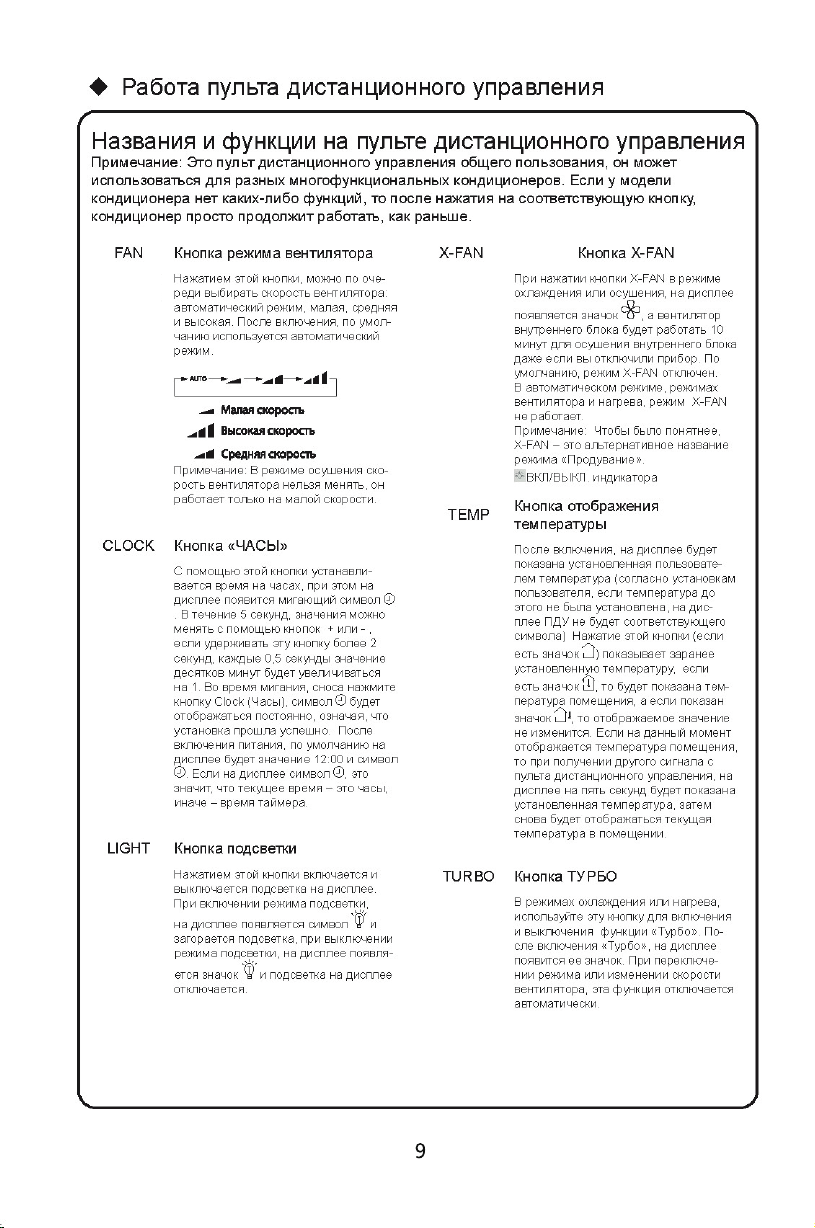

Работа пульта дистанционного управления

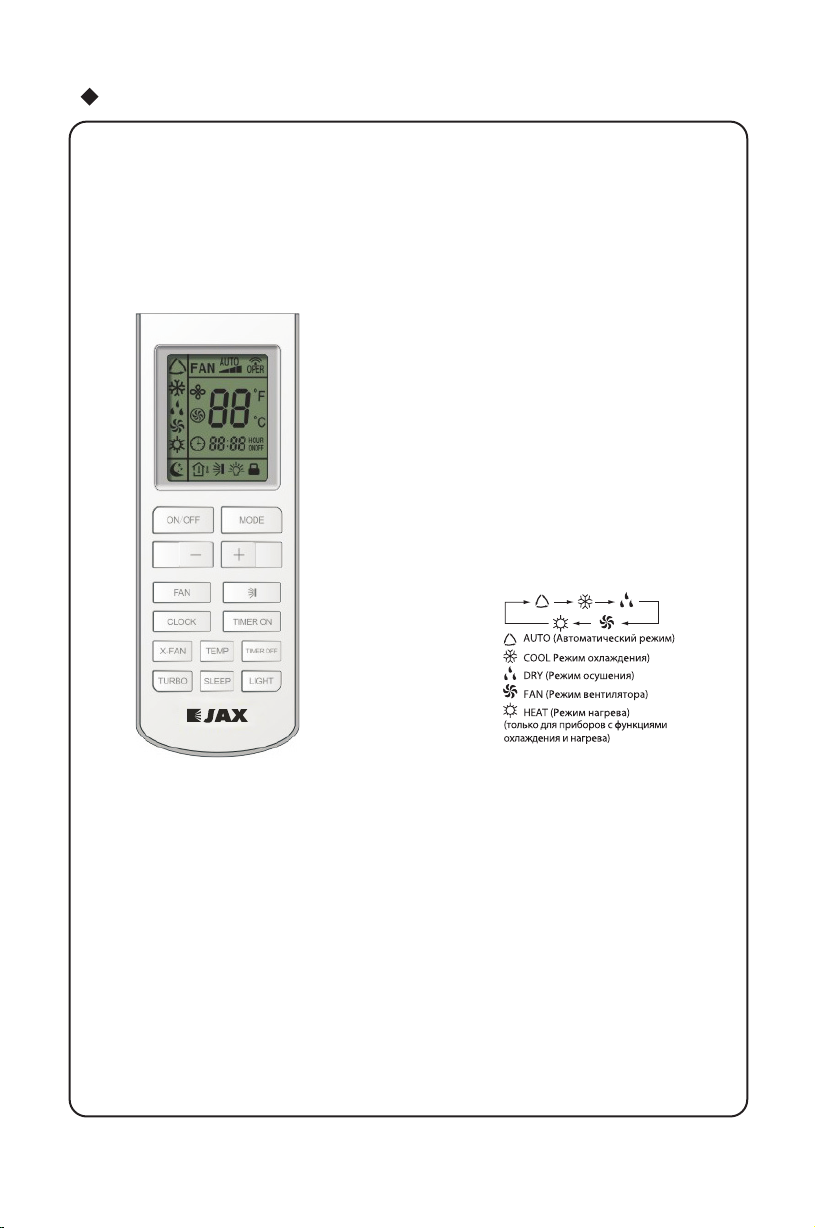

Названия и функции на пульте дистанционного управления
Примечание: Проверьте, чтобы между приемником сигнала и пультом не было никаких
препятствий, не роняйте или не бросайте пульт, не проливайте жидкость на пульт,
не кладите пульт под прямые солнечные лучи или туда, где очень жарко.
ON/OFF Кнопка включения/выключения
Нажатием этой кнопки прибор включается, повторным нажатием – прибор
отключается. При включении или выключении прибора, функции таймера и
ожидания не работают, но предустановленное время сохраняется.
MODE Кнопка выбора режима
Нажатием этой кнопки, поочередно
и нагрева. При включении питания по
умолчанию включается автоматический
режим. При автоматическом режиме
температура не отображается, в режиме нагрева начальная температура
28°C; в прочих режимах начальная
температура 25°C.
аротялитнев ,яинешусо ,яинеджал хо
,йиксечитамотва :ымижер ястюач юлкв
SLEEP Кнопка ночного режима
Специальный режим работы кондиционера, который обеспечивает комфортный сон и позволяет экономить
электроэнергию.
После включения этого режима кондиционер устанавливает минимальную
скорость вентилятора (для уменьшения шума)
и плавно повышает (при работе на
охлаждение) или понижает (при работе
на обогрев) температуру на 2-3 градуса
в течение нескольких часов.
Считается, что такие температурные
условия оптимальны для сна.
*В зависимости от модели, кондиционер может быть укомплектован одним из указанных
пультов ДУ
8
Page 10
9
Page 11
10
Page 12
Работа пульта дистанционного управления
Руководство по эксплуатации – Обычная работа
1. После включения питания, нажмите кнопку ON/OFF (ВКЛ/ВЫКЛ), прибор начнет работу.
(Примечание: при включении, направляющие жалюзи главного блока закрываются автоматически)
2. Нажмите кнопку MODE (РЕЖИМ) выберите нужный режим работы.
3. Кнопками + и - , установите нужную температуру. (В автоматическом режиме устанавли-
вать температуру необязательно.)
4. Нажатием кнопки FAN (Вентилятор), установите скорость вентилятора. Вы можете выбрать автоматический режим, малую, среднюю или высокую скорость.
5. Нажатиме кнопки
, выберте положение угла наклона потока воздуха
Руководство по эксплуатации- Необязательные функции
1. Нажмите кнопку SLEEP (Режим ожидания) для включения этого режима.
2. С помощью кнопок TIMER ON и TIMER OFF, установите время таймера включения и
таймера выключения.
11
Page 13
Работа пульта дистанционного управления
О блокировке кнопок
Нажатие одновременно кнопок + и – блокирует и разблокирует клавиатуру. Если пульт
дистанционного управления заблокирован, на его дисплее будет значок
клавиш он будет мигать три раза. При разблокировке значок исчезнет..
, при любой из
О регулировке угла потока воздуха
1. Нажмите кнопку регулировки угла потока воздуха на 2 с или дольше. Направляющие жалюзи начнут менять свой угол. Когда вы отпустите кнопку, угол будет зафиксирован.
2. В режиме регулировки угла потока воздуха, когда состояние с выключенного изменено
на повторное нажатие этой кнопки через 2 с изменит состояние с на выключенное; если
нажать ее снова в течение 2 с, угол будет зависеть от вышеуказанной меняющейся последовательности.
О переключении между шкалой Фаренгейта и Цельсия
При выключенном приборе, нажмите одновременно кнопки MODE (Режим) и «–» для
переключения между °С и °F.
О новой функции размораживания
Она означает: после включения этой функции с помощью ПДУ, при отключении прибора
с помощью ПДУ, он не прекратит размораживание, пока оно не окончится; при изменении
режима с помощью ПДУ, функция, которая была установлена последний раз, не будет
выполняться, пока размораживание не закончится.
Включение и выключение этой функции: Если состояние ПДУ «выключено», чтобы включить
или выключить эту функцию, нажмите одновременно кнопки MODE (Режим) и X-FAN. Если
прибор в режиме размораживания, на дисплее, где две восьмерки, будет показано H1. При
переключении в режим нагрева, будет показано H1, мигающее 5 с, в этом случае нажмите
кнопку +/- , H1 исчезнет и будет показана установленная температура. После включения
ПДУ, новая функция размораживания будет отключена.

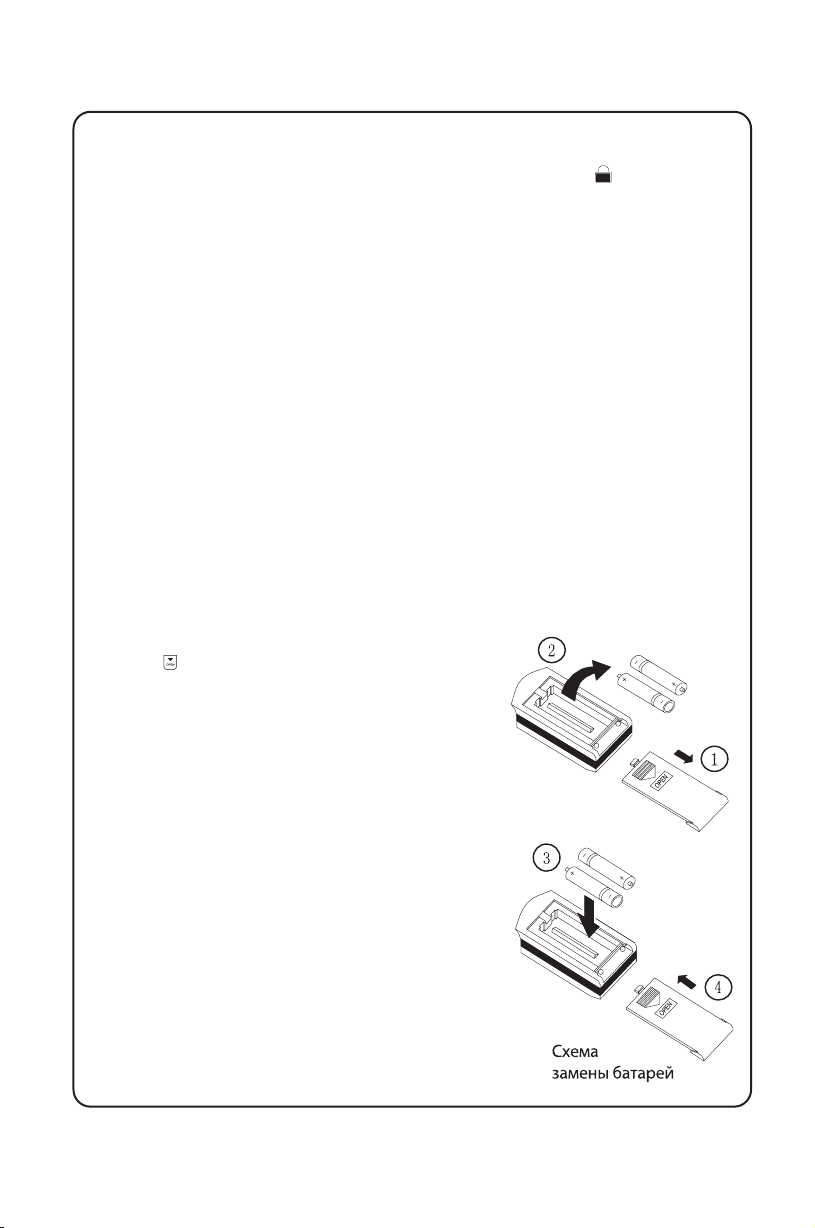

Замена батарей
1. Чтобы снять крышку ПДУ, слегка нажмите на место со
значком , в направлении стрелки.
2. (См. рисунок)
3. Вытащите старые батарейки. (См. рисунок)
4. Вставьте две батареи типа AAA 1,5 В, соблюдая поляр-
ность. (См. рисунок)
5. Установите крышку на место. (См. рисунок)
ПРИМЕЧАНИЕ:
• При замене батарей, не используйте старые или не
подходящие по типу батареи, так как это может привести
к неисправности ПДУ.
• Если ПДУ не используется долгое время, вытащите
батареи, и следите, чтобы прилитая жидкость не
повредила ПДУ.
• Работа с ПДУ должна быть в пределах зоне приема его
сигнала.
• Пульт нужно держать на расстоянии более 1 м от ТВ или
стереосистем.
• Если ПДУ не работает нормально, вытащите батареи
и вставьте их обратно через 30 секунд. Если это не
поможет, поменяйте батареи.
12
Page 14
Работа в чрезвычайных ситуациях

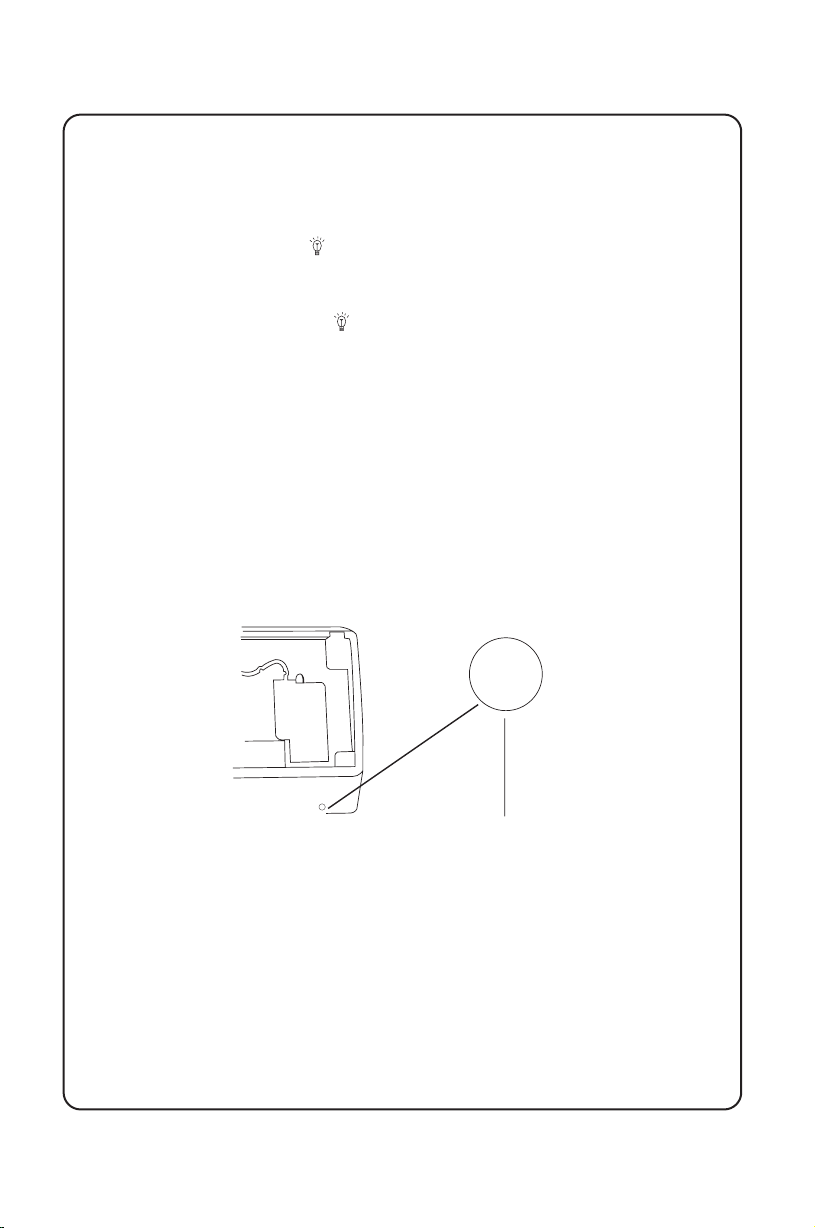

Функция выключения подсветки индикатора
внутреннего блока
Есть специальная кнопка для пользователей, которые не могут спать, когда в комнате
есть подсветка индикатора.
• Включение подсветки индикатора:
При включении кнопки, знак
управления. В этом случае индикатор загорится, если кондиционер получит этот
сигнал.
• Выключение подсветки индикатора:
При выключении функции, знак
управления, если кондиционер получит этот сигнал.
появится на дисплее пульта дистанционного
будет убран с дисплея пульта дистанционного
Работа в чрезвычайных ситуациях
Если пульт дистанционного управления утерян или поломан, пользуйтесь ручным
выключателем. Тогда прибор будет работать в автоматическом режиме, но температуру
и скорость воздуха нельзя будет менять. Работа в этом случае происходит следующим
образом:
Открыв панель, ручной выключатель можно найти на коробке дисплея.
• Включение прибора: Если прибор выключен, нажмите на ручной выключатель, прибор
сразу же запустится в автоматическом режиме. Микрокомпьютер сам определит
режим работы (охлаждение, нагрев, вентилятор) в зависимости от температуры в
помещении.
• Выключение прибора: Если прибор включен, нажмите ручной выключатель.
Рис. 3
Ручной
выключатель
13
Page 15
Чистка и уход за прибором
Внимание
• Перед чисткой кондиционера отключите питание и выдерните шнур питания из
розетки, иначе можно получить удар током.
• Во время чистки, не разбрызгивайте воду на внутренний и наружный блоки, так как
это может вызвать удар током.
• Летучие жидкости (например, растворитель или бензин) могут повредить
кондиционер. (Поэтому протрите блоки сухой мягкой тканью или тканью, слегка
смоченной водой или моющим средством.)
Очистите переднюю панель (перед чисткой убедитесь, что она отключена)
При чистке передней панели, опустите тряпку в воду с температурой 45°C или ниже,
выжмите тряпку и протрите грязь.
Примечание: Нельзя опускать в воду переднюю панель, так как на ней находятся
микросхемы и электрические цепи.
Очистите воздушный фильтр (Рекомендуется это делать 1 раз в 3 месяца)
ПРИМЕЧАНИЕ: Если рядом с кондиционером постоянно много грязи, фильтры нужно
чистить многократно. После снятия фильтра, не дотрагивайтесь до пластин внутреннего
блока, чтобы не повредить пальцы.

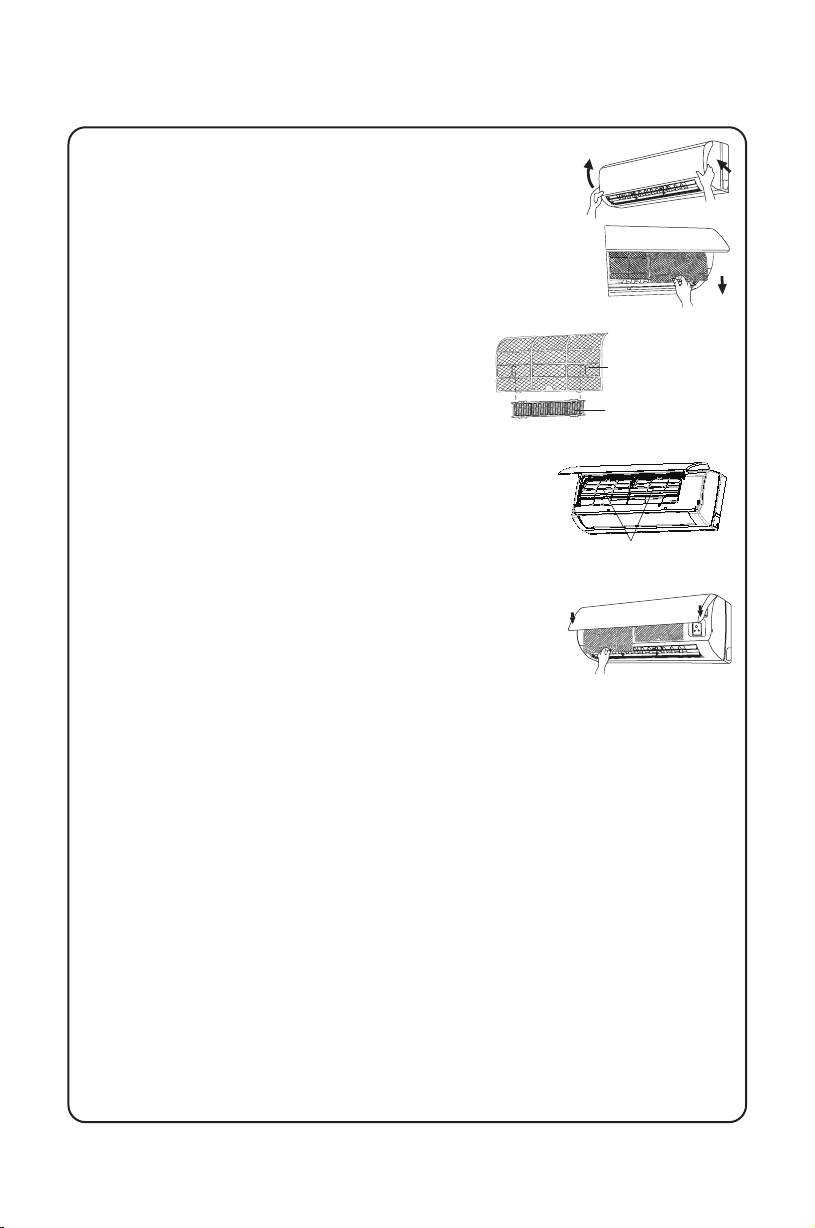

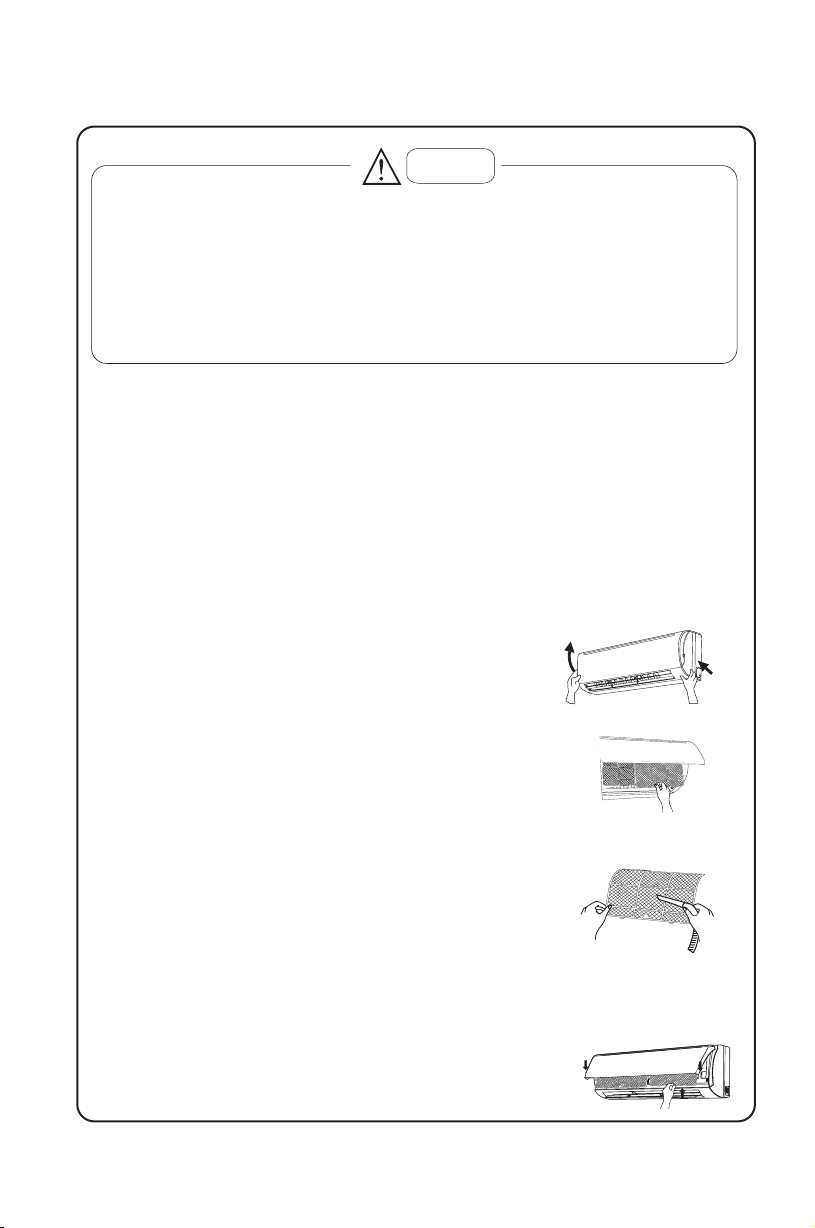

1. Снимите воздушный фильтр
Приподнимите крышку и вытащите воздушный фильтр, потянув
его вниз, см. Рис. 4 (a, b).
( a)
2. Выполните чистку воздушного фильтра
Пыль, приставшую к фильтру, удаляют либо пылесосом, либо
смывают раствором нейтрального чистящего средства в теплой
воде с температурой менее 45 °C и потом высушивают фильтр в
тени.
ПРИМЕЧАНИЕ: Для чистки нельзя брать воду при температуре
более 45°C, так как это может вызвать деформацию и
обесцвечивание. Нельзя сушить фильтр на огне, так как это
может вызвать взрыв или пожар.
3. Установите воздушный фильтр
Вставьте фильтр обратно в направлении, отмеченном стрелками,
и закройте крышку, чтобы она защелкнулась.
14
(b )
Рис. 4
Page 16
Чистка и уход за прибором
Проверка перед началом работы
1. Проверьте, чтобы ничто не заграждало воздухозаборник и воздуховыпускное отверстие
2. Проверьте надежность соединения провода заземления.
3. Проверьте, установлены ли батарейки пульта дистанционного управления кондиционера.
4. Проверьте, не поврежден ли установочная стойка наружного блока. Если она повреждена,
обратитесь к дилеру.
Обслуживание после окончания работы
1. Выключите питание.
2. Выполните чистку фильтра и корпусов внутреннего и наружного блока.
3. Очистите наружный блок от пыли и мусора.
4. Закрасьте ржавые участки, чтобы ржавчина не распространялась
5. Установите козырек для наружного блока, чтобы на него не попадала дождевая вода, не
проникала пыль и чтобы блок не ржавел.
15
Page 17

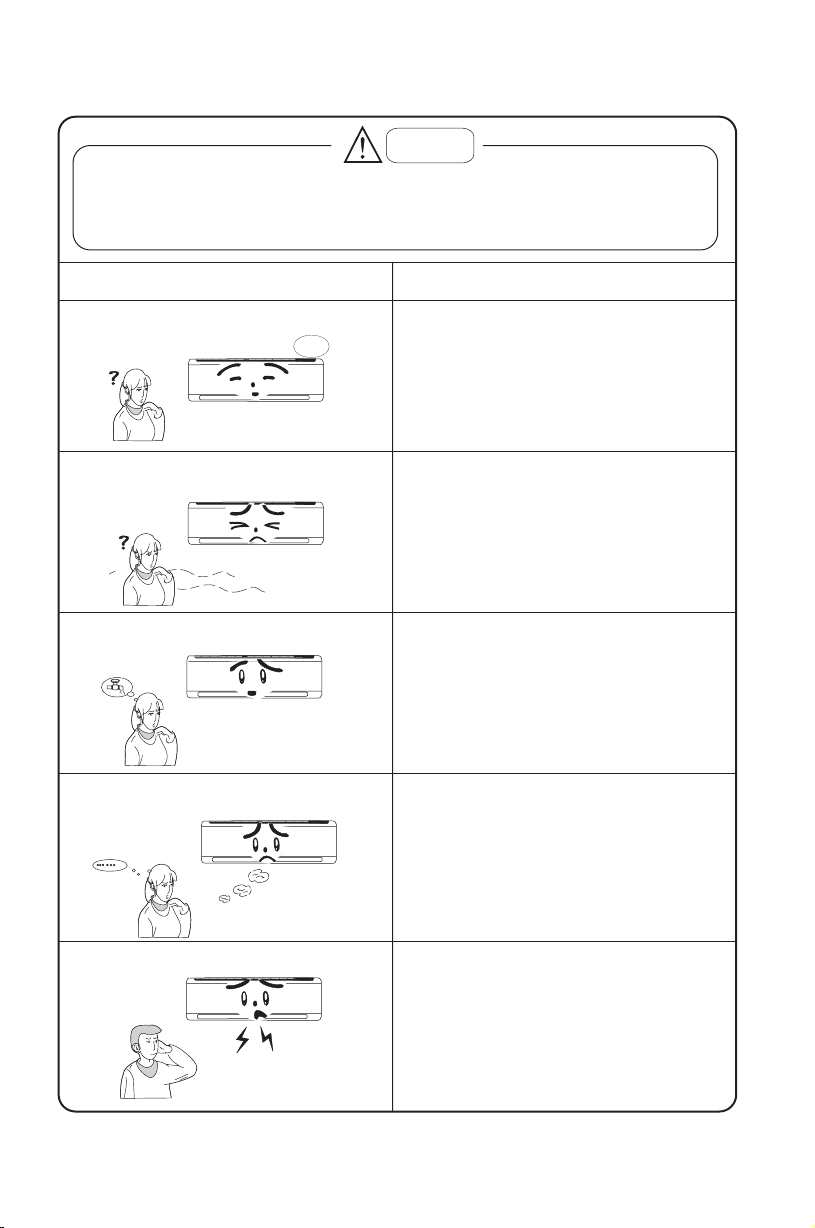

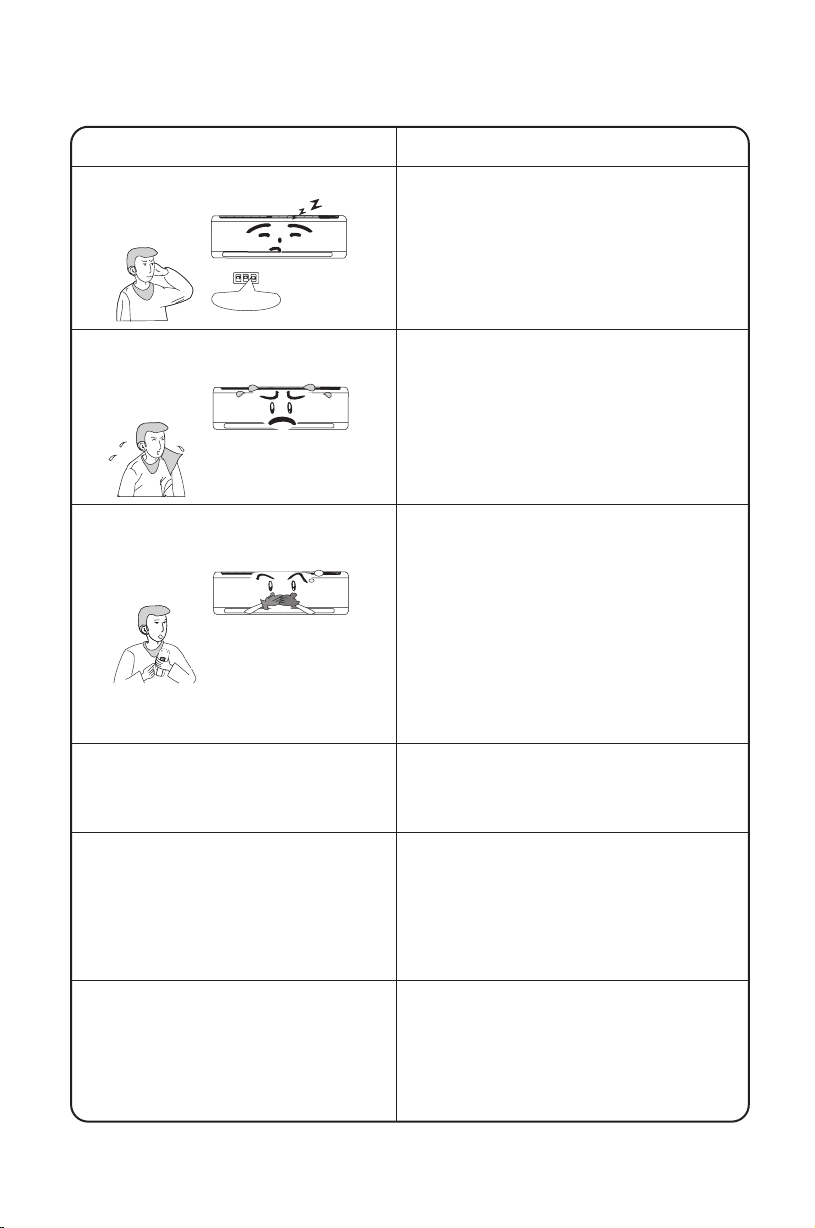

Устранение неисправностей
Внимание
Не пытайтесь отремонтировать прибор самостоятельно, это может вызвать удар током
или пожар. Перед тем, как обратиться по поводу ремонта, проверьте следующие
пункты, это поможет сэкономить время и деньги.
Проблема
Не работает сразу после рестарта
кондиционера
После начала работы, из отверстия
исходит неприятный запах.
Во время работы слышен шум
потока воды.
В режиме охлаждения, выходит туман
из воздуховыпускного отверстия
Waiting
Устранение
Когда кондиционер остановлен,
он не будет работать примерно
3 минуты в целях самозашиты.
Прибор не имеет специфических запахов.
Если есть запах, то он может быть взят
из окружающей среды.
Метод решения: Почистить фильтр. Если
проблема осталась, необходимо чистить
кондиционер. (Обратитесь
в авторизированный сервисный центр.)
При запуске кондиционера, при включении
или отключении компрессора или при
остановке работы прибора бывает свист
или журчание из-за охладителя,
текущего по кондиционеру,
а не из-за неисправности.
Когда температура помещения и
влажность очень высокие, такое может
случиться. Это вызвано быстрым
охлаждением воздуха. Через некоторое
время температура и влажность в комнате
снизятся и туман исчезнет.
После включения или выключения прибора
слышен треск.
Это вызвано деформацией пластика
из-за изменений температуры.
16
Page 18
Устранение неисправностей
Проблема
Прибор не работает.
Поломан
Плохая эффективность охлаждения (нагрева)
Пульт дистанционного управления не работает.
Устранение
● Не выключено ли питание?
● Надежно ли вставлен штепсель?
● Отключен ли предохранитель?
● Напряжение в пределах нормы?
(Это проверяется специалистами)
● Правильно ли используется функция таймера?
● Правильно ли установлена температура?
● Не заграждены ли отверстия входа/выхода
воздуха?
● Не загрязнен ли фильтр?
● Закрыты ли окна и двери?
● Не установлена ли малая скорость
вентилятора?
● Есть ли в комнате источники тепла?
● Прибору мешают ненормальные или частые
переключения, из-за чего ПДУ временно
не может работать. В этом случае нужно
выдернуть шнур из розетки и снова его вставить.
● Находится ли ПДУ на достаточном, расстоянии,
необходимом для приема сигнала?
Нет ли препятствий? Надо проверить,
есть ли работают ли батареи питания ПДУ,
если они разряжены, заменить батареи.
● Либо поврежден пульт дистанционного
управления.
В комнату протекает вода. ● Высокая влажность воздуха.
С наружного блока стекает вода. ● Когда прибор работает в режиме охлаждения, на
Из внутреннего блока исходит шум. ● Звук вентилятора либо включающегося
● Слишком много конденсата.
● Ослаблено соединение внутреннего блока
и сливной трубы.
трубе и ее соединениях будет конденсироваться
влага из-за протекающей по трубам холодной воды.
● При работе прибора в режиме автоматического
размораживания, лед тает и вытекает.
● Когда прибор работает в режиме нагрева,
стекает вода с поверхности теплообменника.
или выключающегося реле компрессора.
● Когда размораживание начато или закончена,
будет шум из-за того, что охладитель течет
в обратном направлении.
17
Page 19
Устранение неисправностей
Проблема
Из внутреннего блока не выходит воздух
Влага на воздуховыпускном отверстии
В следующих ситуациях немедленно остановите работу
прибора, отключите шнур питания и свяжитесь с дилером
Устранение
● В режиме нагревания, если температура
теплообменника внутреннего блока очень
низкая, подача воздуха прекратится, чтобы
не охлаждать воздух. (На 2 минуты)
● В режиме нагрева, если температура на улице
низкая или высокая влажность,
на теплообменнике наружного блока может
образоваться лед, что приводит
к автоматическому размораживанию,
а внутренний блок перестанет подавать воздух
в комнату на 3-12 минут.
Во время размораживания, из блока вытекает
вода, иначе будет образовываться пар.
● В режиме увлажнения иногда останавливается
вентилятор внутреннего блока,
чтобы конденсированная вода не испарялась
снова, не дает повышаться температуре.
Если прибор долго работает при высокой
влажности, на решетке воздуховыпускного
отверстия может образовываться и капать
влага.
Резкий шум во время работы.
Во время работы исходит ужасный запах.
В комнату протекает вода.
Часто ломаются предохранитель и воздушный
выключатель.
Случайно пролили воду или что-то еще на прибор.
Шнур питания и штепсель неестественно сильно
нагреваются.
18
Прекратите работу
и выдерните шнур питания.
Page 20
Правила установки
Важные замечания
1. Работа по установке должна выполняться квалифицированными специалистами согласно
местным правилам и данному руководству.
2. Перед установкой свяжитесь с местным авторизированным сервисным центром, если
установка выполняется не авторизированным центром, могут возникнуть неисправности,
которые нельзя устранить.
3. При перемещении прибора на другое место, сначала свяжитесь с местным авторизированным сервисным центром.
Основные требования к месту установки
Установка в следующих местах может вызвать неисправности. Если этого нельзя избежать,
свяжитесь с сервисным центром:
• Места где есть источники теплоты, испарений, выхода воспламеняемых газов или
летучих веществ.
• Места, где есть радиооборудование, генерирующее высокочастотное излучение, сварка
либо медицинское оборудование.
• Места с высоким содержанием соли, например, побережье.
• Места, где в воздухе содержатся пары масла (машинного масла).
• Места, где из горячих источников выходит сернистый газ.
• Прочие места с особыми условиями.

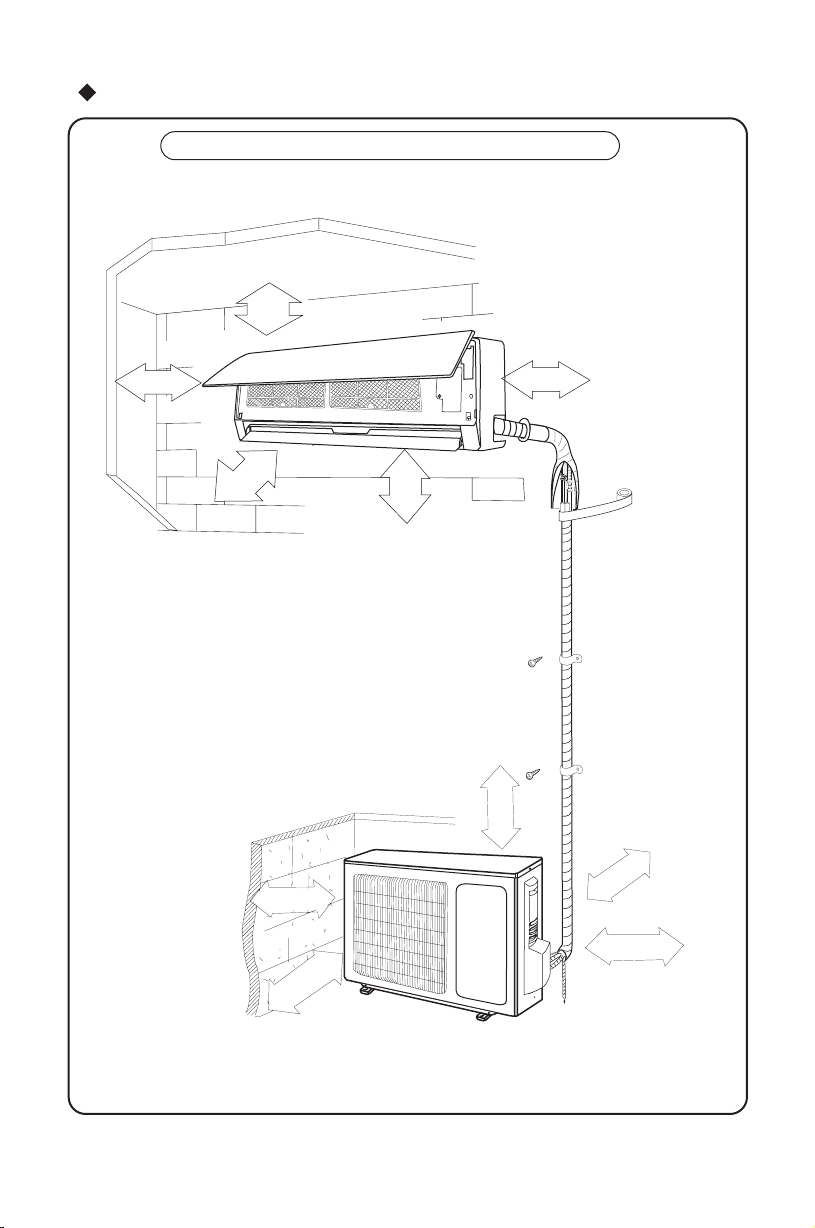

Выбор местоположения внутреннего блока
1. Воздухозаборник и выпускное отверстие должны находиться подальше от препятствий,
убедитесь, что прибор может свободно обдувать всю комнату
2. Выберите такое место, чтобы конденсированная вода могла легка сливаться, и внутренний блок мог быть легко подключен к наружному.
3. Выберите такое место, чтобы прибор не могли достать дети.
4. Выберите место достаточно прочное, чтобы выдерживать полный вес прибора и его
вибрацию. Также он не должно усиливать шум.
5. Убедитесь, что достаточно места для проведения техобслуживания. Высота от пола до
прибора должна быть 250 см или выше.
6. Выберите место на расстоянии минимум 1 м от ТВ и других электроприборов.
7. Выберите такое место, чтобы легко можно было снять фильтр.
8. Убедитесь, что при установке внутреннего блока были соблюдены все требования по рас-
стояниям, указанные на схеме установки.
9. Не устанавливайте прибор рядом с прачечной, ванной, душем или бассейном.

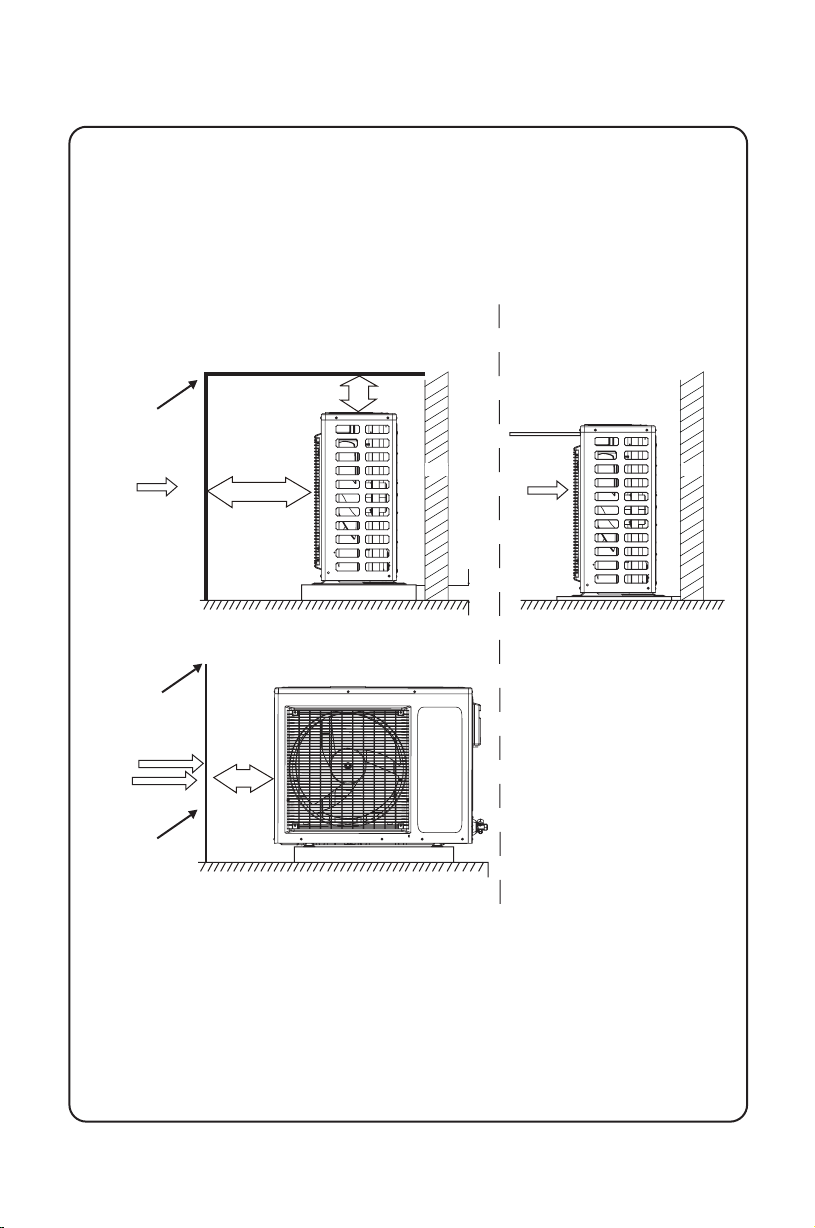

Выбор местоположения наружного блока
1. Выберите место, чтобы шум и выходящий воздух не мешали соседям, животным, деревьям.
2. Выберите место, где есть достаточная вентиляция.
3. Выберите место, чтобы не было препятствий, заграждающих воздухозаборник и воздухо-
выпускное отверстие.
4. Место установки должно выдержать полный вес и вибрацию наружного блока и обеспечить безопасность установки.
5. Выберите сухое место, не подставляйте блок под прямые солнечные лучи или сильный
ветер.
6. Убедитесь, что при установке наружного блока были соблюдены все требования по
расстояниям, указанные на схеме установки, а также место установки было удобно для
ремонта и обслуживания.
7. Разница по высоте для соединительной трубы должна быть не более 5 м, длина соединительной трубы должна быть в пределах 10m.
8. Выберите такое место установки блока, чтобы его не могли достать дети.
9. Выберите место установки, чтобы блок не мешал проходу и не портил вид города.
19
Page 21
Правила установки
Требования по безопасности для электронных приборов
1. Необходимо использовать питание от сети переменного тока с напряжением, соответствующим номинальному значению для прибора. Толщина кабеля питания должна быть
соответствующей.
2. Не тяните за кабель слишком сильно.
3. Прибор должен быть надежно заземлен, при этом подключен к надежному устройству
заземления. Эта работа должна выполняться специалистом.
Воздушный выключатель должен иметь функции магнитного расцепления, теплового расцепления для защиты от перегрузки.
4. Минимальное расстояние от прибора до горючих поверхностей должно быть 1,5 м.
5. Прибор должен устанавливаться в соответствии с национальными требованиями по про-
водке.
6. Выключатель с полным отключением должен иметь разделение контактов минимум 3 мм
на всех подключаемых полюсах. Для моделей со штепселем, проверьте, чтобы после
установки розетка была в пределах досягаемости шнура.
Примечание:
• Убедитесь, что «фаза», «ноль» и «земля» соответствуют каждый к своему разъему и
отсутствует возможность ошибки подключения, оно надежно и в схеме цепи нет короткого
замыкания.
• Неправильное подключение может привести к пожару.
Требования по заземлению
1. Кондиционер – это электронный прибор, поэтому ему необходимо соответствующее за-
земление.
2. Двухцветный провод (желтый/зеленый) кондиционера является выводом для заземления
и должен использоваться только для этой цели. Его нельзя обрезать или крепить винтом,
иначе можно получить удар током.
3. Сопротивление заземления должно соответствовать национальным стандартам.
4. Сеть питания пользователя должна иметь надежный вывод для заземления. Не подклю-
чайте провод заземления к следующим местам:
• Водопровод
• Газопровод.
• Канализация.
• Другие места, которые специалисты считают ненадежными.
5. Воздушный выключатель должен иметь соответствующую емкость. Кроме того, учтите,
что воздушный выключатель должен иметь функцию магнитного и теплового отключения,
чтобы защитить схему от перегрузки. (Внимание: не используйте предохранитель только
для защиты цепи)
20
Page 22
Схема установки с размерами
Схема установке с размерами
Расстояние до потолка
Более
15 см
Более15 см
Расстояние до стены
Расстояние до стены
Более15 см
Более
3 м
Более
2.5 м
Сторона
воздуховыпускного
отверстия
Расстояние до пола
ПРИМЕЧАНИЕ:
Размеры места, подходящего для правильной установки,
включают минимально допустимые расстояния
до соседних объектов
Установка внутреннего блока двойной сплит-системы
приведена на примере одного блока,
второй блок устанавливается аналогично первому.
мс 05 еенем еН
Расстояние до препятствия
Не менее 30 см
Расстояние до стены
Не менее 2 м
Сторона воздуховыпускного отверстия
Сторона воздухозаборника
Не менее 30 см
Расстояние до стены
Не менее 50 см
21
Page 23
Стена
Внутренняя
Наружная

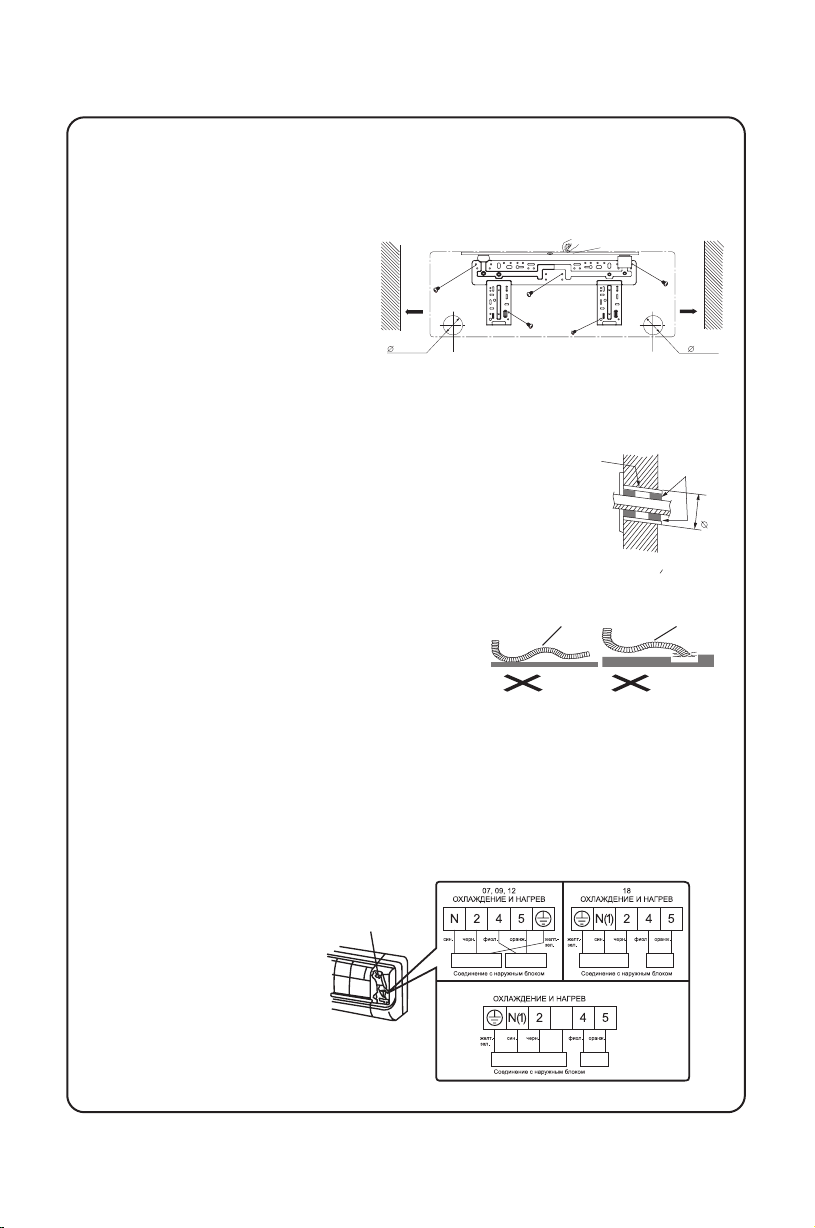

Установка внутреннего блока
Установка задней панели
1. Всегда крепите заднюю панель горизонтально. Благодаря поддону во внутреннем блоке,
имеется возможность слива воды в двух направлениях. При установке сливное отверстие
необходимо разместить чуть ниже, если взять сливное отверстие за центр, то внутренний
угол между испарителем и уровнем должна быть 0 градусов или выше. Это необходимо,
чтобы конденсат хорошо сливался.
2. Закрепите заднюю панель винтами.
(В местах, где есть пластиковые
метки)
3. Убедитесь, что задняя панель хорошо
Стена
до
стены
не
менее
15 cм
Микрометр
до
стены
не
менее
15 cм
закреплена и выдержит взрослого
человека весом 60 кг, кроме того, вес
дожжен равномерно распределяться
между винтами.
Лево
55mm
(Заднее отверстие для трубы) (Заднее отверстие для трубы)
Рис.5
Право
55mm
Изготовление отверстия под трубы
1. Просверлите отверстие для трубы (Ø 55) в стене с легким
наклоном к наружной стороне.
2. Вставьте рукав в отверстие, чтобы не повредить трубу при
ее установке.
сторона
Пристенная
труба
сторона
Прокладка
55mm
Установите сливную трубу
1. Чтобы был хороший слив, сливной шланг дожжен рас-
полагаться под уклоном.
2. Нельзя скручивать или сгибать сливной шланг или
опускать его концы в воду.
Скрученный Согнутый
3. Если сливной шланг внутреннего блока имеет большую
длину, его надо покрыть изоляционными материалами.
Опущенный
в воду
Подключение электропроводов внутреннего
и наружного блоков
1. Откройте внешнюю панель.
2. Снимите крышку проводки, Рис. 6.
3. Проведите от задней части внутреннего блока кабель питания и кабель управления (толь-
ко для кондиционера с охлаждением и нагревом) и протяните его для подключения через
отверстие для проводов.
4. Вставьте обратно крышку проводки.
5. Закройте внешнюю панель.
*Схема электрического
подключения может отличаться от представленной,
в зависимости от модели
кондиционера.
В случае обнаружения
отличий, свяжитесь с
техническим специалистом
продавца для получения
консультации.
Крышка
проводки
Рис. 6
24
3
korichneviy
(krasniy)
22
Page 24

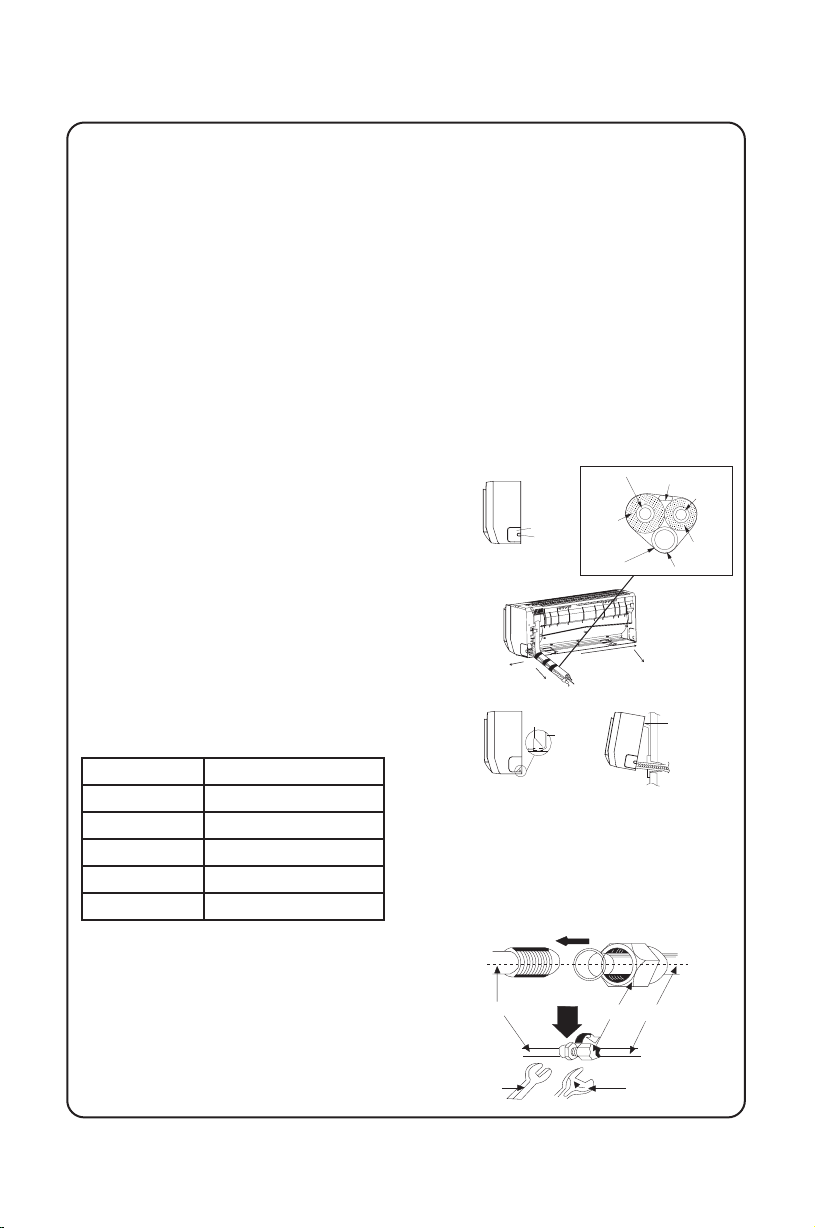

Установка внутреннего блока
ПРИМЕЧАНИЕ:
При подключении электропровода, если длина провода недостаточна, свяжитесь
с авторизованным сервисным центром, чтобы купить специальный электрокабель
достаточной длины, так как соединения проводов не допускаются.
• Электропровода должны быть правильно подключены. Неправильное подключение
приводит к неисправностям.
• Затяните винты выводов, чтобы не было ослабления.
• После того, как затяните винты, слегка потяните кабель и проверьте, прочно ли тон
закреплен.
• Если заземление подключено неправильно, это может вызвать удар током.
• Крышка должна быть закреплена и хорошо держать электропровод, если она плохо
закреплена, то на клеммы могут попасть пыль и влага и вызвать пожар или удар током.
Установка внутреннего блока
• Труба должна проходить справа, с правой задней стороны, слева, с левой задней
стороны.
1. При проводке труб и проводов с левой или правой стороны внутреннего блока, при не-
обходимости, обрежьте концы рамы (см. Рис.7) Обрежьте конец 1, если проводите только
кабели; Обрежьте концы 1 и 2, если проводите и
трубы, и кабели.
2. Вытяните трубу из корпуса, обмотайте кабель вокруг
трубы и протяните из через отверстие для труб (см.
Рис.8)
3. Подвесьте крепежные отверстия внутреннего блока
на крюки на задней панели и проверьте их прочность
(См. Рис.9)
4. Высота установленного блока от пола должна быть
не менее 2,5 м.
Установка соединительной трубы
1. Выровняйте центр раструба с соответствующим
клапаном.
2. Завинтите гайку рукой и затем затяните ее гаечным и
татированным ключом с крутящим моментом:
Диаметр гайки Крутящий момент (Нм)
6 15~20
9.52 31~35
12 50~55
16 60~65
19 70~75
Рис. 7
Право
Правая задняя
сторона
Конец 2
Конец 1
右后
Крюк крепления
Крепежная
пластина
Рис. 9
Воздушная труба Электропровод
Изоляция
воздушной трубы
Затем
обмотайте
клейкой лентой
внешнего соединения
Сливная труба
Лево
Левая задняя сторона
Рис. 8
Установочная
панель
Труба для
жидкости
Изоляция
трубы для
жидкости
ПРИМЕЧАНИЕ: Сначала подключите
соединительную трубу к внутреннему блоку,
затем – к наружному блоку, обратите внимание на
изгиб трубы, не повредите трубу при установке, не
затягивайте сильно, иначе будут утечки.
23
Трубы внутреннего блока
Гаечный
ключ
Трубы с гайками с конусной резьбой
Татированный
ключ

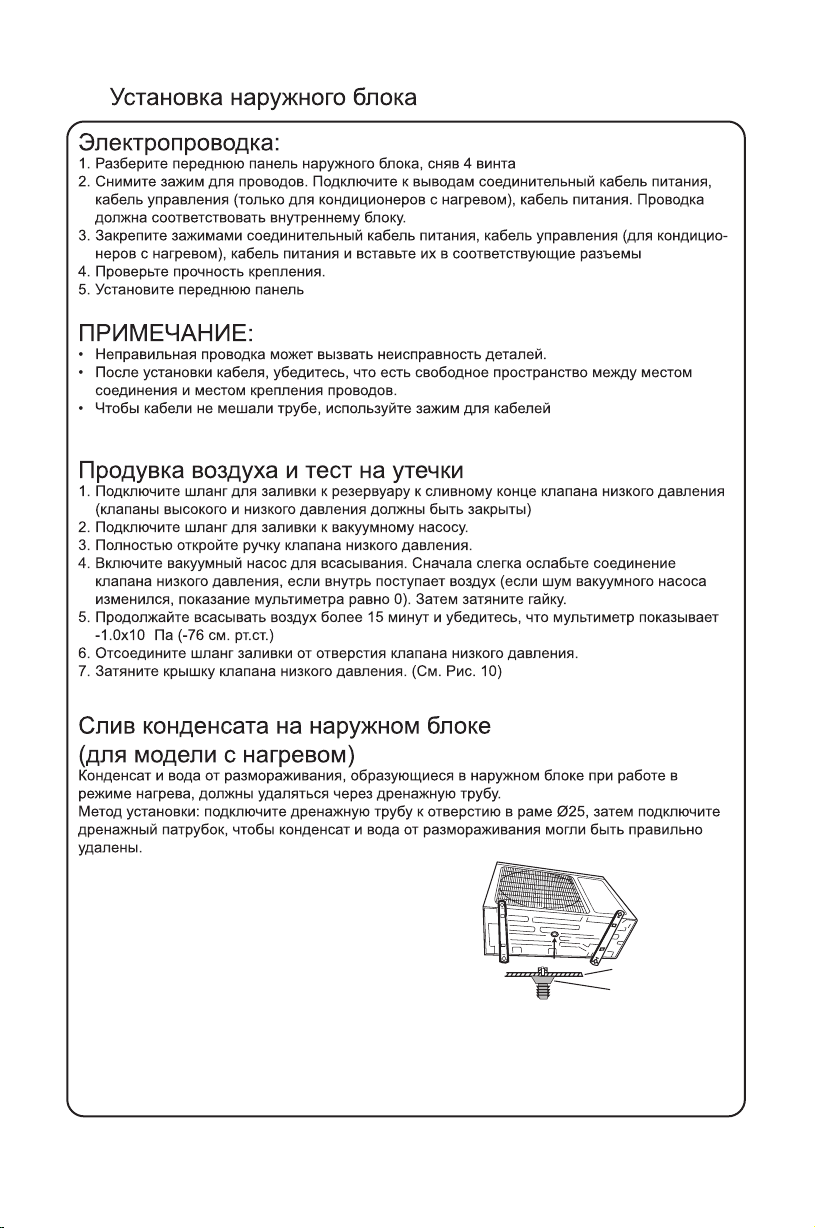

Page 25
5
Рама
Подключение
дренажной
трубы
24
Page 26
Проверка после установки и проведение испытаний
Проверка после установки
Пункты для проверки Возможная неисправность
Надежно ли закреплен блок? Блок может упасть, трястись или шуметь.
Выполнили ли Вы тест на утечки?
Достаточно ли теплоизоляции?
Хорошо ли сливается вода?
Соответствует ли напряжение в сети
номинальному для прибора?
Правильно и надежно ли проведены
электрокабeли и трубы?
Правильно ли проведено заземление? Это может вызвать утечки электричества.
Соответствует ли кабель питания?
Нет ли препятствий возле воздухосборника
и воздуховыпускного отверстия?
Записаны ли длина соединительных труб и
объем охладителя?
Это может привести к недостаточной ay
мощности охлаждения (нагрева)
Это может вызвать конденсацию жидкости
и капание.
Это может вызвать конденсацию жидкости
и капание.
Это может вызвать неправильную работу
или повредить детали.
Это может вызвать неправильную работу
или повредить детали.
IЭто может вызвать неправильную работу
или повредить детали.
Это может вызвать недостаточную
мощность охлаждения (нагрева).
Объем охладителя может быть неточным.
Проведение испытаний
1. Перед испытаниями (1) Не включайте питание, пока полностью не закончится установка.
(2) Электропроводка должна быть выполнена правильно и надежно. (3) Отсечные клапаны соединительных труб должны быть открыты. (4) Весь мусор должен быть вычищен из
прибора.
2. Методика испытаний
a. Включите питание, для начала работы, нажмите кнопку “ON/OFF” (Вкл/Выкл) на пульте
дистанционного управления.
b. Чтобы проверить правильность работы прибора, нажмите кнопку MODE (Режим), для
выбора режима охлаждения или нагрева (отсутствует в приборах с функцией только
охлаждения), вентилятора.
25
Page 27
Установка и обслуживание антибактериального фильтра
Инструкции по установке
1. С силой потяните панель с обоих концов на нужный угол в направлении стрелок. Потяните фильтр вниз и вытащите его. (См. Рис.a)
2. Установите антибактериальный фильтр фильтр в воздушный фильтр
(см. Рис.b). Если воздушный фильтр нельзя установить, вставьте
антибактериальный фильтр в переднюю часть корпуса (см. Рис.c)
3. Вставьте воздушный фильтр в направлении стрелок на
Рис.d, затем закройте крышку панели.
Рис. b
Рис. a
Воздушный
фильтр
Антибактериальный
фильтр
Чистка и обслуживание
Вытаскивайте фильтр для чистки и вставляйте обратно согласно
инструкциям по установке. Обратите внимание на то, что
серебряный ионный фильтр нельзя чистить водой, но можно
активированным углем, фотокатализатором, катализатором
низкотемпературного обмена, формальдегидным очистителем,
катехином или истребителем клещей, но при этом нельзя чистить
щеткой или жесткими предметами. После чистки высушите фильтр в
тени, но не вытирайте его.
Антибактериальный фильтр
Рис. c
Рис. d
Срок эксплуатации
Антибактериальный фильтр при обычных условиях имеет срок годности один год. Для
серебряного ионного фильтра срок годности – пока его поверхность не станет черной
(зеленой).
Эта дополнительная функция дана для ознакомления, для приборов, в которых установлен
антибактериальный фильтр. Если изображение на рисунке отличается от реального вида
Ваших товаров, то нужно руководствоваться реальным видом. Количество поставляемых
антибактериальных фильтров зависит от поставки.
26
Page 28
Установка снегозащитного ограждения
Способ установки снегозащитного ограждения с учетом присутствия снега во время
установки наружных блоков.
Примечание: Необходимо устанавливать снегозащитное ограждение и высокую подошву
фундамента, чтобы предотвратить закупоривание воздухозаборника.
Правильн Но еправильно
более 20 см
Снегозащитное
ограждение должно
быть шире чем
кондиционер
Сезонный
ветер
более 1 м
Снегозащитное
ограждение
(обеспечить
на местах)
Стена
Сезонный
ветер
Стена
Снегозащитное
ограждение
(устанавливается на
наветренной стороне)
Наветренная сторона
Снегозащитное
ограждение должно
быть шире чем
кондиционер
.
Высота фундамента с учетом снега
(более 50 см)
более 50 см
Высота фундамента с учетом снега
(более 50 см)
более 50 см
27
Page 29
ACK-24HE
ACK-18HE
6,5
6,1
4,9
4,7
8,43
1,9
1,9
1,43
1,46
7,30
3,42
8,43
6,90
А / А
3,43
А / А
55
850
45/42/37/33
55
850
45/42/37/33
13/50
945х211х245
913х378х680
13/35
945х211х245
848х320х540
ACK-07HE ACK-09HE ACK-12HE
3,3
3,2
1,14
220-240В, 1ф, 50Гц
Бытовая сплит-система
2,8
2,6
0,93
2,3
2,2
0,78
охлаждение, кВт
обогрев, кВт
охлаждение, кВт
4,39
5,11
1,05
4,17
0,85
3,47
0,67
обогрев, кВт
охлаждение, А
3,61
А / А
3,80
3,61
А / А
3,00
обогрев, А
/ А
3,21 3,21 3,21 3,22 3,24
3,61
3
52
650
42/39/36/33
50
400
38/35/31/28
48
400
37/35/31/28
/час
внутренний, дБ(А)
внешний, дБ(А)
м
9.5/29
845х180х275
776х320х540
8.0/25,5
730х170х254
720х310х428
8.0/22
730х170х254
720х310х428
внешний, мм
внутренний, мм
6,35 6,35 6,35 6,35 6,35
жидкость, мм
5,0
-7 С … +24 С
+18 С … +43 С
5,0 5,0 5,0 5,0
10,0 10,0 10,0 10,0 10,0
9,52 9,52 12,7 12,7 15,88
газ, мм
охлаждение
обогрев
Вес (ВБ/НБ) кг
Тип кондиционера
Напряжение электропитания
Характеристики
Модель (ВБ)
Технические характеристики
Производительность
Потребляемая мощность
Рабочий ток
EER
COP
Класс энергоэффективности (охлаждение/обогрев)
Уровень звукового
Расход воздуха (ВБ)
Размер блока (ШхВхГ)
давления
Диаметр труб
Максимальный перепад высот, м
Максимальная длина магистрали, м
наружных температур
Гарантированный диапазон
28
Page 30
1.
2.
,
3.
)
)
)
)
)
4.
)
)
,
)
5.
6.
7. «JAX»
: , ,
- , .
,
( )
,
;
,
;
, ,
;
, ,
:
, -
;
,
, ,
,
,
, .
,
.
( ,
,
.
,
,
«JAX».
«JAX»,
.
:
,
;
,
. .)
,
, ,
,
.
,
;
,
/ -
,
-
-
-
.
,
-
,
-
-
-
-
Page 31
Page 32
БЫТОВОЙ КОНДИЦИОНЕР
GREE ELECTRIC APPLIANCES INC. OF ZHUHAI
Address: West Jinji Rd
Qianshan, Zhuhai
Guangdong, China, 519070
ПО ЗАКАЗУ:
«JAX HI-TECH Equipment&Engineering (Australia) Pty Ltd»
7th FL, 280 George Street, Sydney NSW2000, Australia »
66129927685
Loading...
