Janitza UMG 96-S2 User guide [de]

Energy Analyser

UMG 96-S2

Benutzerhandbuch und technische Daten

Dok Nr. 2.062.011.1h 02/2020

www.janitza.de

Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 E-Mail: info@janitza.de www.janitza.de

UMG 96-S2 www.janitza.de

UMG 96-S2 Messgerät zur Erfassung von Energiemessgrößen

Dok.-Nr.: 2.062.011.1h Stand: 02/2020 Die deutsche Version ist die Originalausführung der Dokumentation

www.janitza.de UMG 96-S2

Technische Änderungen vorbehalten

Die Inhalte unserer Dokumentation wurden mit größter Sorgfalt zusammengestellt und entsprechen unserem derzeitigen Informationsstand. Dennoch weisen wir darauf hin, dass die Aktualisierung dieses Dokuments nicht immer zeitgleich mit der technischen Weiterentwicklung unserer Produkte durchgeführt werden kann. Informationen und Speziﬁkationen können jederzeit geändert werden. Bitte informieren Sie sich über die aktuelle Version unter www.janitza.de.

UMG 96-S2 www.janitza.de

Inhaltsverzeichnis

1. Allgemeines 8

1. 1 Haftungsausschluss 8

1. 2 Urheberrechtsvermerk 8

1. 3 Technische Änderungen 8

1. 4 Über dieses Benutzerhandbuch 8

1. 5 Defektes Gerät/Entsorgung 8

2. Sicherheit 10

2. 1 Darstellung der Warn- und Sicherheitshinweise 10

2. 2 Gefahrenstufen 10

2. 3 Produktsicherheit 10

2. 4 Gefahren im Umgang mit dem Gerät 10

2. 5 Elektrotechnisch qualiﬁziertes Personal 11

2. 6 Gewährleistung bei Schäden 11

3. Produktbeschreibung 12

3. 1 Gerätebeschreibung 12

3. 2 Eingangskontrolle 12

3. 3 Bestimmungsgemäße Verwendung 12

3. 4 Geräte-Kenngrößen 12

3. 5 Gerätefunktionen 12

3. 6 Leistungsmerkmale 13

3. 7 EG-Konformitätserklärung 14

3. 8 Lieferumfang 14

3. 9 Lieferbares Zubehör 14

3. 10 Messverfahren 14

3. 11 Bedienkonzept 14

3. 12 Netzanalysesoftware GridVis 14

3. 13 Funktionsumfang im Überblick 15

3. 13. 1 Konﬁguration am Gerät (über 2 Tasten) 15

3. 13. 2 Kommunikation 15

3. 13. 3 Digitalausgang 15

3. 13. 4 Messwerte 15

4. Aufbau des Geräts 16

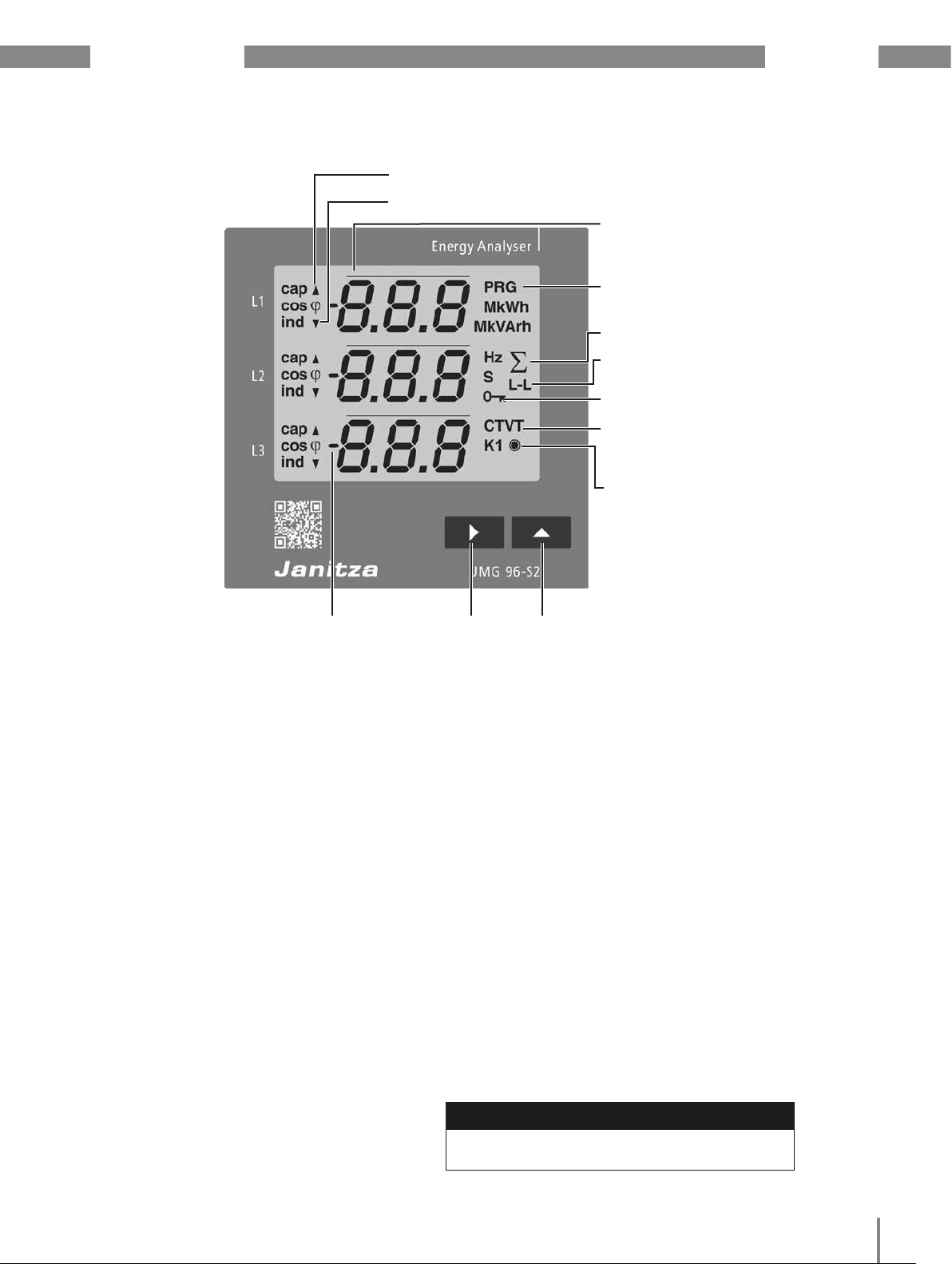

4. 1 Frontansicht - Display 16

4. 2 Rückansicht - Lage der Anschlüsse 17

4. 3 Kennzeichnung des Geräts - Typenschild 18

5. Montage 20

5. 1 Einbauort 20

5. 2 Einbaulage 20

5. 3 Befestigung 20

6. Netzsysteme 21

7. Installation 21

7. 1 Nennspannungen 21

7. 1. 1 Dreiphasen-4-Leiternetz mit geerdetem Neutralleiter 21

7. 2 Trennschalter 22

7. 3 Versorgungsspannung 22

7. 4 Spannungsmessung 23

7. 4. 1 Überspannung 23

7. 4. 2 Netzfrequenz 23

7. 4. 3 Anschlussvarianten Spannungsmessung 24

www.janitza.de UMG 96-S2

7. 5 Strommessung 24

7. 5. 1 Anschlussvarianten Strommessung 25

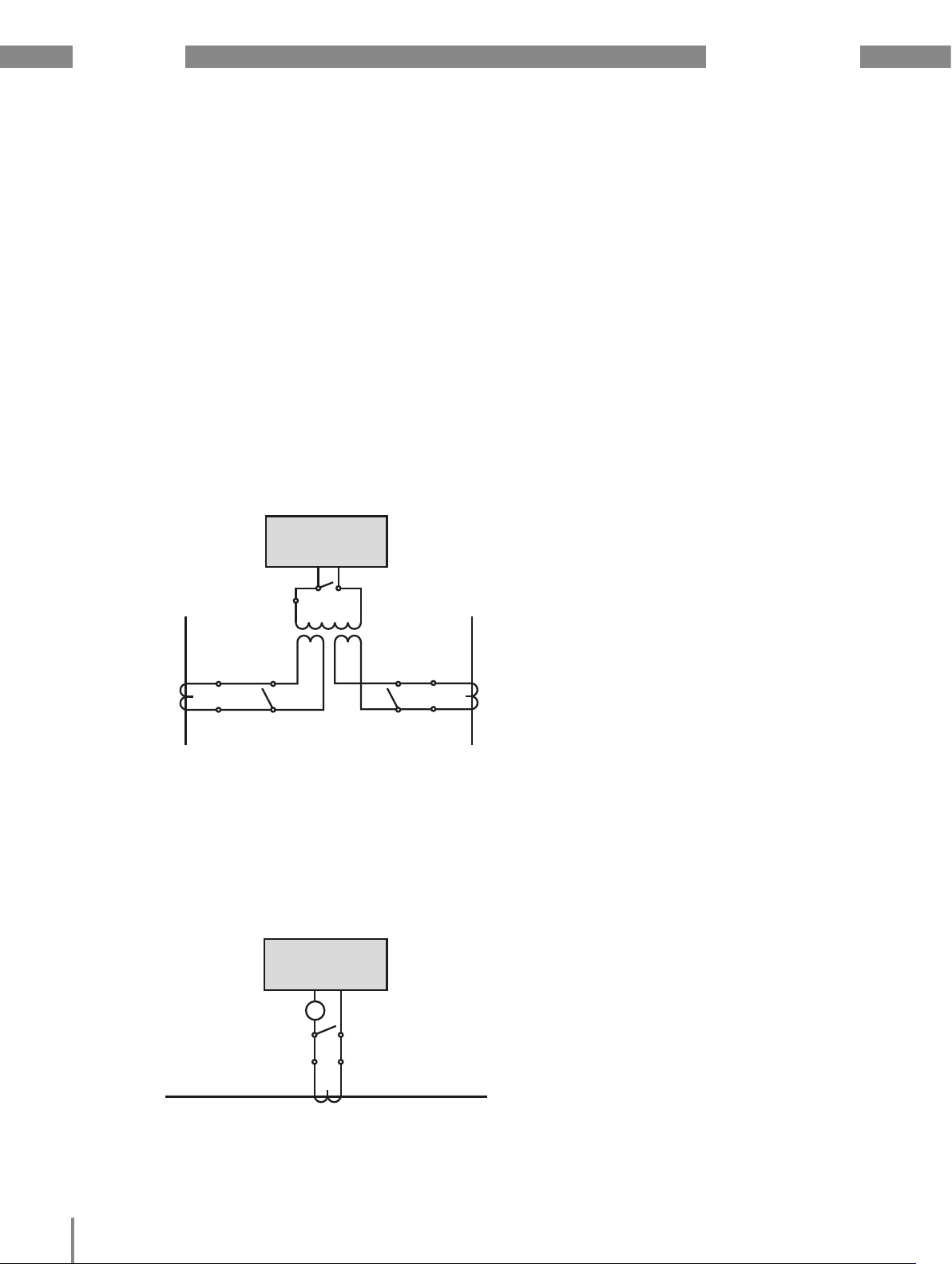

7. 5. 2 Summenstrommessung 26

7. 5. 3 Amperemeter 26

8. Anschluss und Verbindung 27

8. 1 Anschluss an einen PC 27

8. 2 RS485-Schnittstelle (serielle Schnittstelle) 27

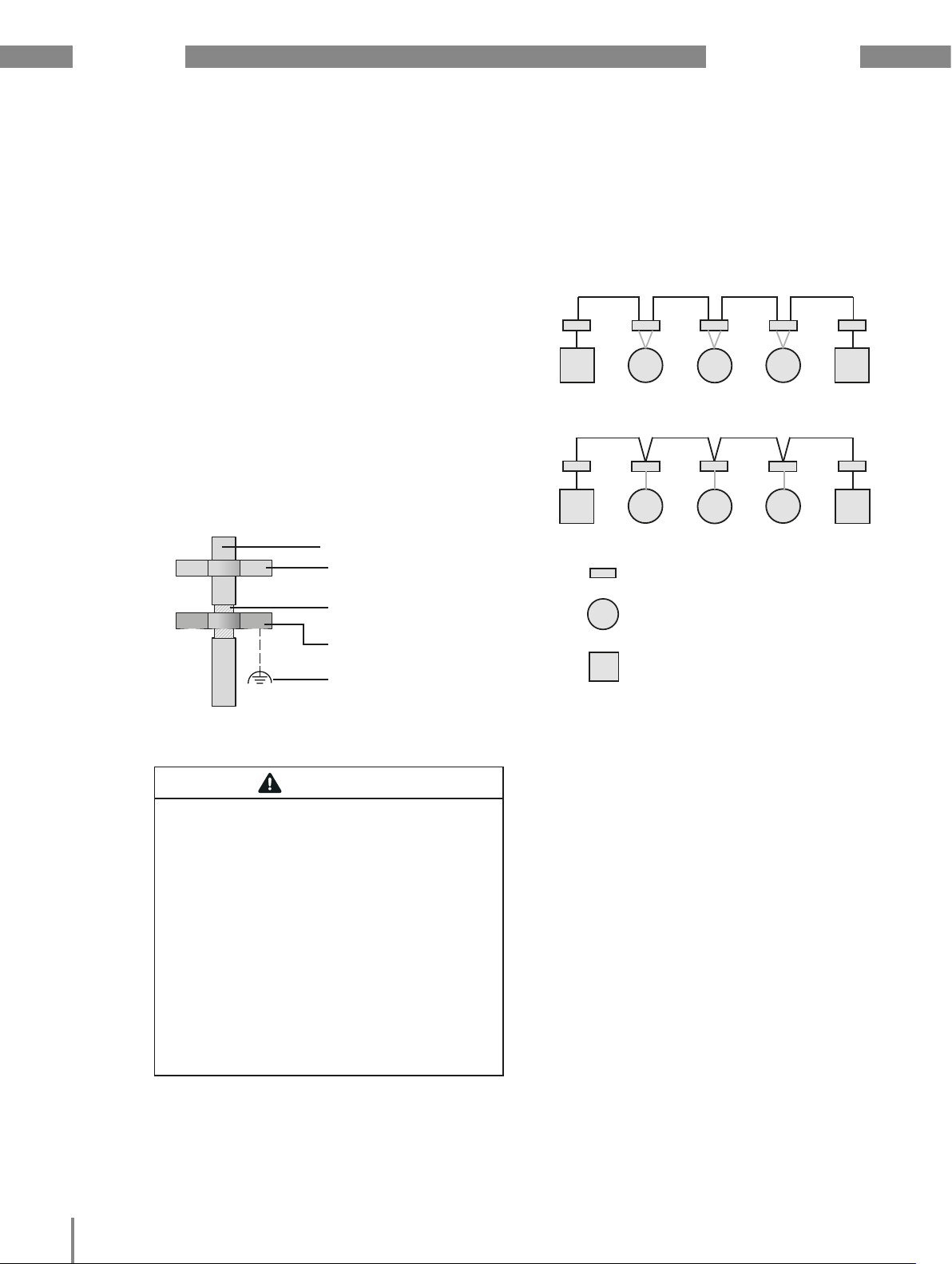

8. 3 Abschirmung 28

8. 4 Abschlusswiderstände 28

8. 5 Bus-Struktur 29

9. Kommunikation über RS485-Schnittstelle mit dem Modbus-RTU-Protokoll 30

10. Digitaler Ausgang 31

10. 1 Funktion Impulsausgang 31

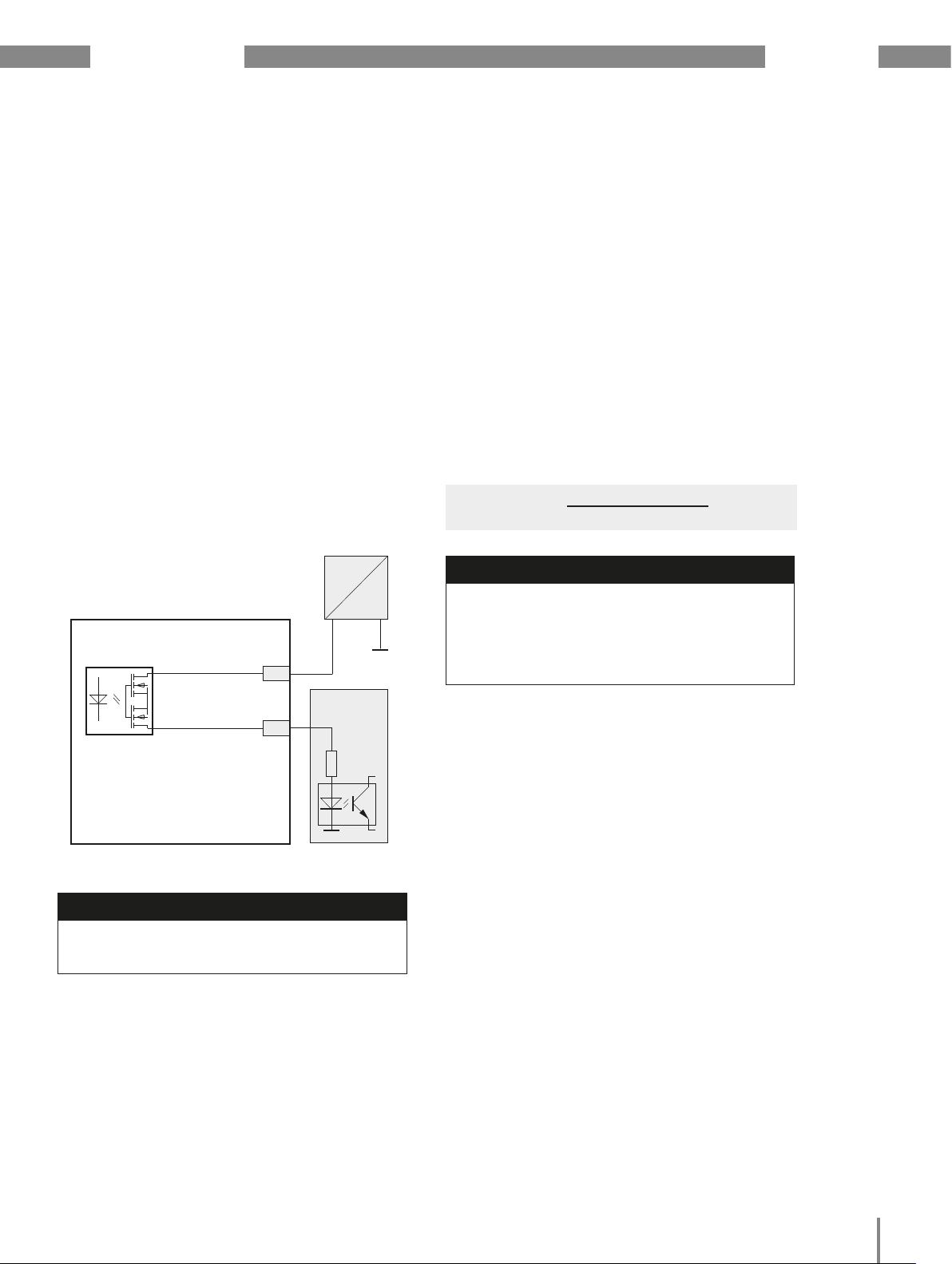

10. 2 Anschlussbeispiel Impulsausgang 31

10. 3 Impulswertigkeit (Parameter-Adr. 102) 31

10. 4 Impulslänge (Parameter-Adr. 106) und Impulspause 32

10. 5 Impulswertigkeit ermitteln 32

11. Bedienung und Tastenfunktionen 33

11. 1 Bedienung 33

11. 2 Tastenfunktionen 34

11. 3 Parameter (-Adressen) und Messwertanzeige 35

11. 3. 1 Parameter (-Adressen) 35

11. 3. 2 Beispiel-Anzeige „Parameter-Adresse“ 35

11. 3. 3 Messwertanzeige 35

11. 3. 4 Beispiel Messwertanzeige 35

12. Konﬁguration 36

12. 1 Versorgungsspannung anlegen 36

12. 2 Programmier-Modus 36

12. 3 Passwortschutz 36

12. 4 Strom- und Spannungswandler 36

12. 5 Stromwandler programmieren 37

12. 6 Spannungswandler programmieren 37

12. 7 Parameter programmieren 38

12. 7. 1 Geräteadresse einstellen (Parameter-Adresse 000) 38

12. 7. 2 Baudrate einstellen (Parameter-Adresse 001) 38

12. 7. 3 Mittelwerte und Mittelungszeiten (Parameter-Adr. 040, 041 und 042) 38

12. 7. 4 Min- und Maxwerte löschen (Parameter-Adresse 506) 39

12. 7. 5 Messwertanzeige, automatischer Anzeigenwechsel und Wechselzeit (Parameter-Adr. 037, 038, 039) 39

12. 7. 6 Benutzer-Passwort (Parameter-Adr. 050) 39

12. 7. 7 Energiezähler löschen (Parameter-Adr. 507) 40

12. 7. 8 LCD-Kontrast (Parameter-Adr. 035) 40

12. 7. 9 Seriennummer (Parameter-Adr. 911) 40

12. 7. 10 Software Release (Parameter-Adr. 913) 40

12. 8 Wichtige Informationen zur Konﬁguration 40

12. 8. 1 Energiezähler 40

12. 8. 2 Wirkenergie ablesen 40

12. 8. 3 Oberschwingungen und Oberschwingungsgehalt 40

12. 8. 4 Drehfeldrichtung 41

12. 8. 5 Betriebsstundenzähler 41

UMG 96-S2 www.janitza.de

13. Inbetriebnahme 42

13. 1 Versorgungsspannung anlegen 42

13. 2 Messspannung anlegen 42

13. 3 Messstrom anlegen 42

13. 4 Drehfeldrichtung prüfen 42

13. 5 Phasenzuordnung prüfen 42

13. 6 Leistungsmessung prüfen 42

13. 7 Messung prüfen 42

13. 8 Einzelleistungen prüfen 43

13. 9 Summenleistungen prüfen 43

14. Messwertanzeige- und automatisches Anzeigewechsel-Proﬁl 44

14. 1 Messwertanzeigen 44

14. 2 Automatisches Anzeigenwechsel-Proﬁl 44

14. 3 Messwertanzeige über die Software GridVis

14. 4 Übersicht Messwertanzeigen - Anzeigenproﬁl 1-3 46

14. 5 Übersicht automatische Anzeigenwechsel-Proﬁle 1-3 50

15. Anschlussbeispiel 52

16. Service und Wartung 54

16. 1 Instandsetzung und Kalibrierung 54

16. 2 Frontfolie und Display 54

16. 3 Gerätejustierung 54

16. 4 Firmware-Update 54

16. 5 Service 54

programmieren. 44

17. Fehlermeldungen 55

17. 1 Warnungen 55

17. 2 Schwerwiegende Fehler 55

17. 3 Interne Fehlerursachen-Erkennung 55

17. 4 Messbereichsüberschreitung 56

17. 5 Parameter Messbereichsüberschreitung 56

17. 6 Vorgehen im Fehlerfall 57

18. Technische Daten 58

18. 1 Kenngrößen von Funktionen 60

18. 2 Parameter- und Modbus-Adressenliste 62

18. 3 Tabelle 1 - Parameterliste 62

18. 4 Tabelle 2 - Modbus-Adressenliste (Auszug von häuﬁg benötigten Messwerten) 63

18. 5 Zahlenformate 64

18. 6 Hinweis zum Speichern von Messwerten und Konﬁgurationsdaten 64

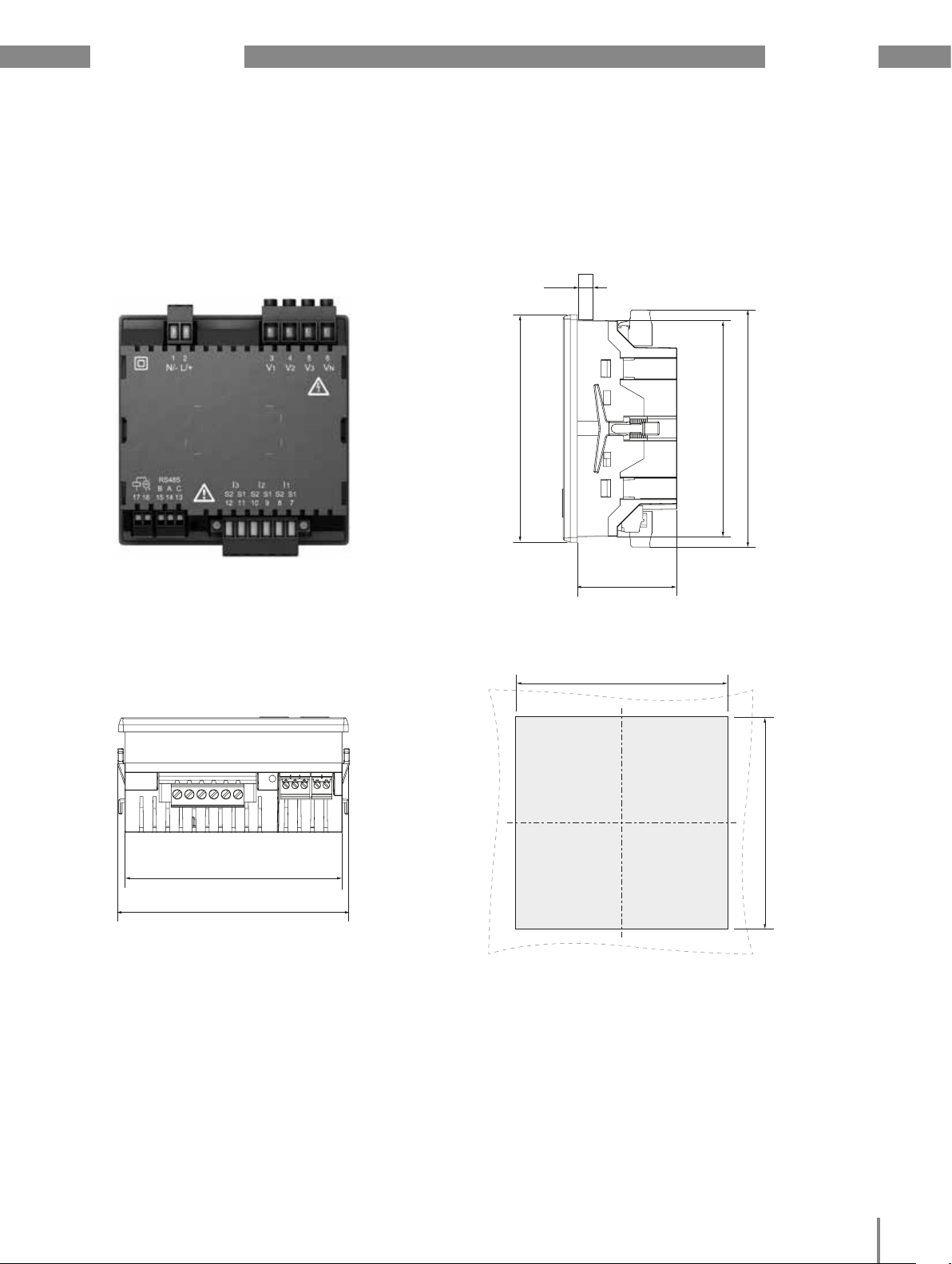

19. Maßbilder 65

www.janitza.de UMG 96-S2

UMG 96-S2 www.janitza.de

1. Allgemeines

1.1 Haftungsausschluss

Die Beachtung der Informationsprodukte zu den Geräten ist Voraussetzung für den sicheren Betrieb und um angegebene Leistungsmerkmale und Produkteigenschaften zu erreichen.

Für Personen-, Sach- oder Vermögensschäden, die durch Nichtbeachtung der Informationsprodukte entstehen, übernimmt die Janitza electronics GmbH keine Haftung.

Sorgen Sie dafür, dass Ihre Informationsprodukte leserlich zugänglich sind.

1.2 Urheberrechtsvermerk

Jede, auch auszugsweise, Vervielfältigung, Bearbeitung, Verbreitung und sonstige Verwertung ist verboten.

Alle Markenzeichen und ihre daraus resultierenden Rechte gehören den jeweiligen Inhabern dieser Rechte.

1.5 Defektes Gerät/Entsorgung

Senden Sie defekte Geräte zur Überprüfung (komplett mit Zubehör) zurück an den Hersteller. Versuchen Sie nicht das Gerät eigenständig zu öffnen oder zu reparieren, da ansonsten der Anspruch auf Gewährleistung erlischt!

Für die Entsorgung des Geräts beachten Sie bitte nationale Bestimmungen! Entsorgen Sie gegebenenfalls einzelne Teile, je nach Beschaffenheit und existierende länderspeziﬁsche Vorschriften, z.B. als:

· Elektroschrott

· Batterien und Akkumulatoren

· Kunststoffe

· Metalle oder beauftragen Sie einen zertiﬁzierten Entsorgungsbetrieb mit der Verschrottung.

Beachten Sie bitte auch die Informationen Kap. „16. Service und Wartung“ auf Seite 54.

1.3 Technische Änderungen

· Achten Sie darauf, dass Ihr Gerät mit dem Benutzerhandbuch übereinstimmt.

· Lesen und verstehen Sie zunächst produktbegleitende Dokumente.

· Halten Sie produktbegleitende Dokumente während der gesamten Lebensdauer verfügbar und geben Sie diese gegebenenfalls an nachfolgende Benutzer weiter.

· Informieren Sie sich über Geräte-Revisionen und die damit verbundenen Anpassungen der produktbegleitenden Dokumentation auf www. janitza.de.

1.4 Über dieses Benutzerhandbuch

Haben Sie Fragen, Anregungen oder Verbesserungsvorschläge zum Benutzerhandbuch, informieren Sie uns bitte per E-Mail: info@janitza.de.

www.janitza.de UMG 96-S2

UMG 96-S2 www.janitza.de

2. Sicherheit

Das Kapitel Sicherheit enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit und zur Vermeidung von Sachschäden beachten müssen.

2.1 Darstellung der Warn- und Sicherheitshinweise

Die nachstehend aufgeführten Warnhinweise

· ﬁnden Sie in der gesamten Dokumentation.

· sind auf den Geräten selbst zu ﬁnden.

· verweisen auf potenzielle Risiken und Gefahren.

· bekräftigen Informationen, die Vorgehensweisen verdeutlichen oder vereinfachen.

Das zusätzliche Symbol auf dem Gerät selbst, deutet auf eine elektrische Gefahr hin, die zu schweren Verletzungen oder Tod führen kann.

Das allgemeine Warnsymbol macht Sie auf mögliche Verletzungsgefahren aufmerksam. Beachten Sie alle unter diesem Symbol aufgeführten Hinweise, um mögliche Verletzungen oder gar Todesfälle zu vermeiden.

2.2 Gefahrenstufen

Warn- und Sicherheitshinweise sind durch ein Warnsymbol hervorgehoben und die Gefahrenstufen sind je nach Gefährdungsgrad wie folgt dargestellt:

GEFAHR

Weist auf eine unmittelbar gefährliche Situation hin, die bei Nichtbeachtung zu schweren oder tödlichen Verletzungen führt.

WARNUNG

Weist auf eine unmittelbar gefährliche Situation hin, die bei Nichtbeachtung zu schweren oder tödlichen Verletzungen führen kann.

VORSICHT

Weist auf eine unmittelbar gefährliche Situation hin, die bei Nichtbeachtung zu leichten Verletzungen führen kann.

ACHTUNG

Weist auf eine unmittelbar gefährliche Situation hin, die bei Nichtbeachtung zu Sachschäden oder Umweltschäden führen kann.

2.3 Produktsicherheit

Das Gerät entspricht dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln, trotzdem können Gefahren entstehen.

Beachten Sie Sicherheitsvorschriften und Warnhinweise. Sollten Sie den Hinweisen nicht folgen, kann dies Personenschäden und/oder Schäden am Produkt hervorrufen.

Jegliche unerlaubte Manipulation oder Verwendung dieses Geräts,

· die über die angegebenen mechanischen, elektrischen oder anderweitigen Betriebsgrenzen hinausgeht, kann Personenschäden und/oder Schäden am Produkt hervorrufen.

· begründet „Missbrauch“ und/oder „Fahrlässigkeit“ im Sinne der Gewährleistung für das Produkt und schließt somit die Gewährleistung für die Deckung möglicher daraus folgender Schäden aus.

Lesen und verstehen Sie vor der Installation, dem Betrieb, der Wartung und dem Gebrauch des Geräts das Benutzerhandbuch.

Betreiben Sie das Gerät nur in einwandfreiem Zustand unter Beachtung dieses Benutzerhandbuchs und der beiliegenden Dokumente. Senden Sie defekte Geräte unter Beachtung der Transportbedingungen zurück an den Hersteller. Bewahren Sie das Benutzerhandbuch während der gesamten Lebensdauer des Geräts auf und halten es zum Nachschlagen bereit.

Beachten Sie bei Gebrauch des Gerätes zusätzlich die für den jeweiligen Anwendungsfall erforderlichen Rechts- und Sicherheitsvorschriften für Ihre Anlage.

2.4 Gefahren im Umgang mit dem Gerät

Beim Betrieb elektrischer Geräte können bestimmte Teile dieser Geräte unter gefährlicher Spannung stehen. Es können deshalb Sachschäden und Körperverletzungen bis hin zum Tod auftreten, wenn nicht fachgerecht gehandelt wird.

HINWEIS

Verweist auf Vorgänge bei denen die Gefahr von Verletzungen oder Sachschäden nicht besteht.

www.janitza.de UMG 96-S2

Beachten Sie im Umgang mit unseren Geräten deshalb grundsätzlich:

· Die im Benutzerhandbuch und auf dem Typenschild genannten Grenzwerte nicht überschreiten, dies ist auch bei der Prüfung und Inbetriebnahme zu beachten.

· Beachten Sie Sicherheits- und Warnhinweise in allen Dokumenten, die zu den Geräten gehören.

WARNUNG

Verletzungsgefahr durch elektrische Spannung!

Schwere Körperverletzungen oder Tod können erfolgen! Beachten Sie deshalb:

· Vor Arbeitsbeginn an Ihrer Anlage, die An-

lage spannungsfrei schalten! Gegen Wiedereinschalten sichern! Spannungsfreiheit feststellen! Erden und Kurzschließen! Benachbarte, unter Spannung stehende Teile abdecken oder abschranken!

· Achten Sie auch bei der Bedienung und

Fehlersuche (insbesondere bei Hutschienengeräten) die Umgebung auf gefährliche Spannungen zu prüfen und gegebenenfalls abzuschalten!

· Tragen Sie für Arbeiten an Elektroanlagen

Schutzkleidung und eine Schutzausrüstung nach geltenden Richtlinien!

· Vor Anschluss von Verbindungen das Gerät/

die Komponente am Schutzleiteranschluss, wenn vorhanden, erden!

· Blanke oder abisolierte Adern, die unter

Spannung stehen nicht berühren! Leiter aus Einzeldrähten mit Aderendhülsen versehen!

· Gefährliche Spannungen können in allen

mit der Spannungsversorgung verbundenen Schaltungsteilen anstehen.

· Die Versorgungsspannung mit einem geeig-

neten Leitungsschutzschalter/einer Sicherung sichern!

· Sicherheitsvorrichtungen niemals abschal-

ten, demontieren oder manipulieren!

· Auch nach Abtrennen der Versorgungsspan-

nung können gefährliche Spannungen im Gerät oder in der Komponente vorhanden sein (Kondensatorspeicher).

· Betriebsmittel mit Stromwandlerkreisen

nicht offen betreiben.

· Nur Schraubklemmen mit gleicher Polzahl

und Bauart verbinden!

· Die im Benutzerhandbuch und auf dem

Typenschild genannten Grenzwerte nicht überschreiten, dies ist auch bei der Prüfung und der Inbetriebnahme zu beachten.

· Sicherheits- und Warnhinweise in den Do-

kumenten, die zu den Geräten und deren Komponenten gehören!

2.5 Elektrotechnisch qualiﬁziertes Personal

Um Personen- und Sachschäden zu vermeiden, darf nur elektrotechnisch qualiﬁziertes Personal an Geräten und deren Komponenten, Baugruppen, Systemen und Stromkreisen arbeiten mit Kenntnissen

· der nationalen und internationalen Unfallverhütungsvorschriften.

· in Standards der Sicherheitstechnik.

· in Installation, Inbetriebnahme, Bedienung, Freischalten, Erden und Kennzeichnen von elektrotechnischen Betriebsmitteln.

· in den Anforderungen an die persönliche Schutzausrüstung.

Elektrotechnisch qualiﬁziertes Personal im Sinne der sicherheitstechnischen Hinweise aller zum Gerät und deren Komponenten gehörenden Dokumente sind Personen, die eine fachliche Qualiﬁkation als Elektrofachkraft nachweisen können.

WARNUNG

Warnung vor unerlaubten Manipulationen oder unsachgemäßer Verwendung des Geräts oder dessen Komponenten!

Das Öffnen, Zerlegen oder unerlaubtes Manipulieren des Geräts und dessen Komponenten, das über die angegebenen mechanischen, elektrischen oder anderweitigen Betriebsgrenzen hinausgeht, kann zu Sachschaden oder Verletzungen bis hin zum Tod führen.

· Es darf nur elektrotechnisch qualiﬁziertes

Personal an Geräten und deren Komponenten, Baugruppen, Systemen und Stromkreisen arbeiten!

· Verwenden Sie Ihr Gerät oder Komponente

stets so, wie in der zugehörigen Dokumentation beschrieben.

· Senden Sie bei erkennbaren Beschädigun-

gen das Gerät oder die Komponente zurück an den Hersteller!

2.6 Gewährleistung bei Schäden

Jegliche unerlaubte Manipulation oder Verwendung des Geräts begründet „Missbrauch“ und/ oder „Fahrlässigkeit“ im Sinne der Gewährleistung für das Produkt und schließt somit die Gewährleistung für die Deckung möglicher, daraus folgender Schäden aus. Beachten Sie hierzu Kap. „3.3 Bestimmungsgemäße Verwendung“ auf Seite

12.

UMG 96-S2 www.janitza.de

3. Produktbeschreibung

3.1 Gerätebeschreibung

Das Gerät ist vorgesehen für:

· die Messung und Berechnung von elektrischen Größen wie Spannung, Strom, Leistung, Energie, Oberschwingungen in der Gebäudeinstallation, an Verteilern, Leistungsschaltern und Schienenverteilern.

· die Messung von Messspannungen und Strömen, die aus dem gleichen Netz stammen.

· Messungen in Niederspannungsnetzen mit Nennspannungen bis 300 V Leiter gegen Erde und Stoßspannungen der Überspannungskategorie III.

· Die Messung in Mittel- und Hochspannungsnetzen ﬁndet grundsätzlich über Strom- und Spannungswandler statt.

· den Einbau in ortsfeste Schaltschränke oder Installationskleinverteiler. Dabei ist die Einbaulage beliebig.

· die Messung in Mittel- und Hochspannungsnetzen mit Strom- und Spannungswandlern.

· für den Einsatz in Wohn- und Industriebereichen geeignet.

· die Strommessung über externe ../1 A oder ../5 A Stromwandler.

Die Messergebnisse können angezeigt und über die Schnittstelle des Geräts ausgelesen und weiterverarbeitet werden.

ACHTUNG

Fehlfunktion oder Beschädigung des Geräts durch unsachgemäßen Anschluss.

Unsachgemäß angeschlossene Geräte können fehlerhafte Messwerte liefern oder das Gerät beschädigen.

Beachten Sie:

· Das Messspannungen und Messströme aus

dem gleichen Netz stammen.

· Das Gerät nicht für die Messung von Gleich-

strom verwenden!

· Leitende Schalttafeln erden!

Prüfen Sie bitte

· die Geräte durch Sichtkontrolle auf einwandfreien mechanischen Zustand.

· den Lieferumfang auf Vollständigkeit bevor Sie mit der Installation des Geräts beginnen.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb des Geräts nicht mehr möglich ist,

· trennen Sie das Gerät unverzüglich vom Betrieb.

· sichern SIe das Gerät gegen wiedereinschalten.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät z.B.:

· eine sichtbare Beschädigung aufweist.

· trotz intakter Netzversorgung nicht mehr arbeitet.

· längere Zeit ungünstigen Verhältnissen (z.B. Lagerung außerhalb der zulässigen Klimagrenzen ohne Anpassung an das Raumklima, Betauung o.Ä.) oder Transportbeanspruchungen (z.B. Fall aus großer Höhe auch ohne sichtbare äußere Beschädigung o.Ä..) ausgesetzt war.

3.3 Bestimmungsgemäße Verwendung

Das Gerät ist:

· für den Einbau in Schaltschränke und Installationskleinverteiler bestimmt.

· nicht für den Einbau in Fahrzeuge bestimmt! Der Einsatz des Geräts in nicht ortsfesten Ausrüstungen gilt als außergewöhnliche Umweltbedingung und ist nur nach gesonderter Vereinbarung zulässig.

· nicht für den Einbau in Umgebungen mit schädlichen Ölen, Säuren, Gasen, Dämpfen, Stäuben, Strahlungen, usw. bestimmt.

Der einwandfreie und sichere Betrieb des Geräts setzt sachgemäßen Transport, sachgemäße Lagerung, Montage, Installation, Bedienung und Instandhaltung voraus.

3.4 Geräte-Kenngrößen

3.2 Eingangskontrolle

Der einwandfreie und sichere Betrieb dieses Geräts und dessen Komponenten setzen sachgemäßen Transport, sachgerechte Lagerung, Aufstellung und Montage, Bedienung und Instandhaltung sowie Beachtung der Sicherheits- und Warnhinweise voraus.

Nehmen Sie das Aus- und Einpacken mit der üblichen Sorgfalt ohne Gewaltanwendung und nur unter Verwendung von geeignetem Werkzeug vor.

Einbautiefe: 45 mm Versorgungsspannung 230 V: 90 V - 265 V (50/60 Hz) oder DC 90 V - 250 V; 300 V CATIII Frequenzbereich: 45 - 65 Hz

3.5 Gerätefunktionen

· 3 Spannungsmessungen, 230/400 V, 300 V CAT III

· 3 Strommessungen (über Stromwandler)

· RS485-Schnittstelle

· 1 digitaler Ausgang

www.janitza.de UMG 96-S2

3.6 Leistungsmerkmale

Allgemeines

· Fronttafeleinbaugerät mit den Abmessungen 96 x 96 mm.

· Anschluss über Schraubsteck-Klemmen.

· Bedienung über 2 Tasten.

· Passwortschutz

· 3 Spannungsmesseingänge (300 V CATIII).

· 3 Strommesseingänge für Stromwandler.

· RS485 Schnittstelle (Modbus RTU, Slave, bis 38,4 kbps).

· 1 Digitaler Ausgang (galvanisch getrennt).

Messunsicherheit

· Wirkenergie, Messunsicherheit Klasse 0,5S für ../5 A Wandler.

· Wirkenergie, Messunsicherheit Klasse 1 für ../1 A Wandler.

· Blindenergie, Klasse 1.

Messung

· Messung in TN- und TT-Netzen

· Messung in Netzen mit Nennspannungen bis L-L 400 V und L-N 230 V.

· Messbereich Strom 0,005 .. 6 Aeff

· Echte Effektivwertmessung (TRMS)

· Kontinuierliche Abtastung der Spannungs- und Strommesseingänge.

· Frequenzbereich der Grundschwingung 45 Hz .. 65 Hz.

· Messung der Oberschwingungen 1. bis 15. für U

und I.

· ULN, I, P (Bezug/Lief.), Q (ind./kap.).

· Erfassung von mehr als 800 Messwerten.

· Fourieranalyse 1. bis 15. Oberschwingung für U und I.

- 2 Tarife (Umschaltung über Modbus).

UMG 96-S2 www.janitza.de

3.7 EG-Konformitätserklärung

Die EG-Konformitätserklärung und einhergehend damit das CE-Kennzeichen besagt, dass die Firma Janitza electronics GmbH das Gerät gemäß den Richtlinien und Normen hergestellt hat, die es für das Gerät gibt.

Die von der Janitza electronics GmbH angewendeten Gesetze, Normen und Richtlinien für die Geräte entnehmen Sie der EG-Konformitätserklärung auf www.janitza.de.

3.8 Lieferumfang

Anzahl Art.-Nr. Bezeichnung

1 52.34.001 UMG 96-S2 1 33.03.372 Installationsanleitung DE/EN 1 33.03.371 Software GridVis

DE/EN 1 33.03.342 Sicherheitshinweise 2 29.01.036 Befestigungsklammern

(Rasterklammern) 1 10.01.919 Schraubklemme, steckbar, 2-polig

(Versorgungsspannung) 1 10.01.917 Schraubklemme, steckbar, 4-polig

(Spannungsmessung) 1 10.01.921 Schraubklemme, steckbar, 6-polig

(Strommessung) 1 10.01.915 Schraubklemme, steckbar, 3-polig

(RS485) 1 10.01.923 Schraubklemme, steckbar, 2-polig

(Digitaler Ausgang)

Schnelleinstieg

Bei Auslieferung besitzt das Gerät die erforderlichen Schraubklemmen.

3.11 Bedienkonzept

Es gibt mehrere Optionen das Gerät zu programmieren oder Messwerte auszulesen, z.B. über

· 2 Tasten am Gerät.

· die Software GridVis

· die RS485-Schnittstelle mit dem Modbus-Protokoll. Mit der Modbus-Adressenliste (Auszug im Kap. 18.2 auf Seite 62 oder als Download auf www.janitza.de) können Sie Daten ändern und abrufen.

Dieses Benutzerhandbuch beschreibt nur die Bedienung des Geräts über die 2 Tasten. Die Software GridVis® besitzt eine eigene „Online-Hilfe“.

3.12 Netzanalysesoftware GridVis

Mit der Software GridVis

steht Ihnen das perfekte Tool zur Programmierung und zur Auslesung von Messdaten zur Verfügung (Download unter www.janitza.de).

Leistungsmerkmale der Software GridVis

· Programmieren des Geräts.

· Graﬁsche Darstellung von Messwerten.

Verbindungen zum PC

Verbindungen zur Kommunikation zwischen PC und Gerät ﬁnden Sie im Kap. „8. Anschluss und Verbindung“ auf Seite 27.

3.9 Lieferbares Zubehör

Anzahl Art.-Nr. Bezeichnung

1 29.01.065 Silikon-Dichtung, 96 x 96 mm 2 52.22.251 Befestigungsklammern

(Schraubklammern)

1 15.06.025 Schnittstellen-Konverter

RS485 <-> USB

1 15.06.015 Schnittstellen-Konverter

RS485 <-> RS232

1 52.00.008 RS485-Abschlusswiderstand,

120 Ω

3.10 Messverfahren

Das Gerät misst

· lückenlos und berechnet alle Effektivwerte über ein 10/12-Perioden-Intervall.

· den echten Effektivwert (TRMS), der an den Messeingängen angelegten Spannungen und Ströme.

www.janitza.de UMG 96-S2

3.13 Funktionsumfang im Überblick

3.13.1 Konﬁguration am Gerät (über 2 Tasten)

· Passwortschutz (ausschließlich am Gerät konﬁgurierbar)

· Stromwandler Primär / Sekundär (1...5 wählbar)

· Spannungswandler Primär / Sekundär

· Parameter- und Modbusadressen, z.B.:

- Baudrate (RS485-Schnittstelle)

- Datenrahmen (Stoppbits / Parität)

- Impulswertigkeit

- Impulspause

- Impulsausgang: Wirk-, Schein- oder Blindenergie

- LCD-Kontrast

3.13.4 Messwerte

Wert

Spannungen L-N Außenleiterspannungen L-L Strom

Wirkleistung Blindleistung Wirkleistung (Grundschwingung) Scheinleistung Frequenz Drehfeld Phasenwinkel Powerfaktor THD U (Oberschwingungsgehalt) THD I (Oberschwingungsgehalt) Harmonische U 1..15 (ungerade) Harmonische I 1..15 (ungerade) Wirkenergie (bezogen) Wirkenergie (geliefert) Blindenergie (induktiv) Blindenergie (kapazitiv) Scheinenergie Betriebsstundenzähler Tarife

Tab. Übersicht der Messwerte, die vom Gerät erfasst werden. Weitere Informationen zu den Messwerten ﬁnden Sie im Kap.„18.1 Kenngrößen von Funktionen“ auf Seite 60.

Phase

1..3

ü ü ü ü ü ü ü ü ü ü

ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü

ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü ü

Summe Mo-

berechnet

N-Strom

3.13.2 Kommunikation

· Modbus-RTU-Protokoll (RS485-Schnittstelle).

· Firmware-Update über RS485-Schnittstelle.

3.13.3 Digitalausgang

· 1 Digitalausgang (S0-Schnittstelle) für die Ausgabe der bezogenen Wirkenergie, Blindenergie oder Scheinenergie. Zur Konﬁguration die Impulsfähigkeit und Impulspause angeben.

mentan

Maxi-

mum

Minimum

ü ü ü ü

ü ü ü ü ü

ü ü

Durchschnitt

Maximum

des Durch-

schnitts

(Max.

MIttelwert)

UMG 96-S2 www.janitza.de

4. Aufbau des Geräts

4.1 Frontansicht - Display

Abb. Frontansicht UMG 96-S2

Pos. Bezeichnung Beschreibung

1 Hersteller-Logo Logo des Geräteherstellers 2 QR-Code Kodierte Abbildung der Geräte-Webseite des Herstellers 3 Geräte-Display Siehe Kap. „11. Bedienung und Tastenfunktionen“ auf Seite 33 4 Gerätetyp 5 Taste 1 Siehe Kap. „11. Bedienung und Tastenfunktionen“ auf Seite 33 6 Taste 2 Siehe Kap. „11. Bedienung und Tastenfunktionen“ auf Seite 33 7 Geräte-Bezeichnung

www.janitza.de UMG 96-S2

4.2 Rückansicht - Lage der Anschlüsse

2 3

8 7

Pos. Bezeichnung Beschreibung

1 Symbol „Schutzklasse“

2 Anschluss „Versorgungsspannung“ L/+ und N/-. 3 Anschluss „Spannungsmesseingänge“ V1 bis V3 (und Anschluss VN).

4 Symbol „Gefahrenzeichen“

5 Anschluss „Strommesseingänge“ I1 bis I3.

6 Symbol „Gefahrenzeichen“

7 Anschluss „RS485-Schnittstelle“

8 Anschluss „digitaler Ausgang“ Siehe Kap. „10. Digitaler Ausgang“ auf Seite 31.

Schutzklasse II (verstärkte oder doppelte Isolierung) nach IEC 60536 (VDE 0106, Teil 1).

Warnsymbol, dass auf eine elektrische Gefahr hindeutet. Beachten Sie die auf dem Gerät abgebildeten und in den Dokumenten aufgeführten Warnhinweise, um mögliche Verletzungen oder gar Todesfälle zu vermeiden.

Allgemeines Warnsymbol. Beachten Sie die auf dem Gerät abgebildeten und in den Dokumenten aufgeführten Warnhinweise, um mögliche Verletzungen oder gar Todesfälle zu vermeiden.

Siehe Kap. „8.2 RS485-Schnittstelle (serielle Schnittstelle)“ auf Seite 27.

Abb. Rückansicht UMG 96-S2

UMG 96-S2 www.janitza.de

Aux: 90..265V, 50/60Hz . 90..250V . 1,5VA 300V CAT III

Made in Germany • www.janitza.com

UMG 96xxx

XXXX/XXXX1234567

10H • 000

UMG 96-S2

4.3 Kennzeichnung des Geräts - Typenschild

5 6 7

Pos. Bezeichnung Beschreibung

1 Betriebsdaten

2 Artikelnummer Artikelnummer des Herstellers

Symbol

„Gefahrenzeichen“

4 Gerätetyp Geräte-Bezeichnung 5 QR-Code Codierte Herstellerdaten 6 Hersteller-Logo Logo des Geräteherstellers 7 CE-Kennzeichnung Siehe Kap. „3.7 EG-Konformitätserklärung“ auf Seite 14 8 Herstellerspeziﬁsche Daten Kodierte Herstellerdaten 9 Typ-/Seriennummer Nummer zur Identiﬁkation des Geräts

Herkunftsbezeichnung/Web-Ad-

resse

8 9

Abb. Typenschild

Versorgungspannung AC in V Nennfrequenz in Hz Versorgungsspannung DC in V Leistungsaufnahme in VA Überspannungskategorie

Allgemeines Gefahrensymbol. Beachten Sie die auf dem Gerät abgebildeten und in den Dokumenten aufgeführten Warnhinweise, um mögliche Verletzungen oder gar Todesfälle zu vermeiden.

Herkunftsland und Web-Adresse des Herstellers

www.janitza.de UMG 96-S2

UMG 96-S2 www.janitza.de

5. Montage

5.1 Einbauort

Bauen Sie das Gerät in ortsfeste und wettergeschützte Fronttafeln von Schaltschränken im Innenbereich ein.

ACHTUNG

Sachschaden durch Nichtbeachtung der Montagehinweise!

Nichtbeachtung der Montagehinweise kann Ihr Gerät beschädigen oder zerstören.

· Halten Sie die Angaben zur Einbaulage in den Abschnitten „Montage“ und „Technische Daten“ ein.

· Sorgen Sie in Ihrer Einbau-Umgebung für ausreichende Luftzirkulation, bei hohen Temperaturen ggf. für Kühlung!

· Erden Sie leitende Schalttafeln!

5.2 Einbaulage

+0,8

· Ausbruchmaß: 92

mm x 92

· Für eine ausreichende Belüftung halten Sie die Abstände zu benachbarten Bauteilen ein.

· Die Einbaulage ist beliebig.

+0,8

mm.

Gerät von vorne einsetzen

Schalttafel

Abb. Seitenansicht des Geräts - Befestigung mit Rasterklammern.

Befestigungsklammer mit Raster

Abb. Rückansicht der Einbaulage des Geräts.

5.3 Befestigung

Befestigen Sie das Gerät mit den zum Lieferumfang gehörenden Befestigungsklammern (Rasterklammern) wie folgt:

1. Entfernen Sie die Befestigungsklammern (Rasterklammern) am Gerät.

2. Führen Sie das Gerät von vorne in die Aussparung (92

+0,8

mm x 92

+0,8

mm) Ihrer Schalt-

tafel ein.

3. Schieben Sie die Befestigungsklammern (Rasterklammern) auf die dafür vorgesehenen Raster bis das Gerät hörbar einrastet und fest in Ihrer Schalttafel sitzt.

www.janitza.de UMG 96-S2

L1 L2

L3 E

L2 L3 EE

6. Netzsysteme

Netzsysteme und Maximale-Nennspannungen nach DIN EN 61010-1/A1:

Dreiphasen-Vierleitersysteme

mit geerdetem Neutralleiter

L3 EE

IEC U

Das Gerät kann in

· TN- und TT-Netzen,

· Wohn- und Industriebereichen eingesetzt werden.

L-N

/ U

230 VLN / 400 VLL

L-L:

7. Installation

Verwenden Sie das Gerät für die Spannungsmessung in TN- und TT-Systemen mit der zugelassenen Überspannungskategorie von 300 V CAT III (Bemessungsstoßspannung 4 kV).

In Netzsystemen ohne Neutralleiter N beziehen sich Messwerte, die einen N benötigen auf einen berechneten N.

WARNUNG

Verletzungsgefahr durch elektrische Spannung!

Sekundärseitig, kurzgeschlossene Anschlüsse von Spannungswandlern können zu schweren Körperverletzungen oder Tod führen.

· Sekundärseiten von Spannungswandlern

nicht kurzschließen!

· Spannungswandler gemäß deren Dokumentation anschließen! Überprüfen Sie die Installation!

7.1 Nennspannungen

Listen und Schaltbilder mit Nennspannungen von Netzen, für den Einsatz Ihres Geräts:

WARNUNG

Verletzungsgefahr durch elektrische Spannung!

Bemessungs-Stoßspannungen oberhalb der zugelassenen Überspannungskategorie können Isolierungen im Gerät beschädigen. Die Sicherheit des Geräts ist beeinträchtigt. Dies kann zu schweren Körperverletzungen oder Tod führen.

· Das Gerät nur in Umgebungen verwenden,

in denen die zulässige Bemessungs-Stoßspannung eingehalten wird.

· Halten Sie die im Benutzerhandbuch und auf dem Typenschild genannten Grenzwerte ein.

7.1.1 Dreiphasen-4-Leiternetz mit geerdetem Neutralleiter

/ U

L-N

L-L

66 V / 115 V 120 V / 208 V 127 V / 220 V 220 V / 380 V 230 V / 400 V Maximale Nennspannung des

Netzes für das Gerät

Abb. Für Messeingänge geeignete Netz-Nennspannungen nach EN 60664-1:2003

UMG 96-S2 www.janitza.de

230V/400V 50/60Hz

V1 V3V2 VN

Erdung des Systems

Spannungsmessung

UMG 96-S2

Abb. Prinzipschaltbild - Messung im Dreiphasen-4-Leitersystem

240V 50/60Hz

AC/ DC

Hilfsenergie

7.2 Trennschalter

Sehen Sie bei der Gebäudeinstallation einen geeigneten Trennschalter für die Versorgungsspannung vor, um das Gerät strom- und spannungsfrei zu schalten.

· Bringen Sie den Trennschalter in der Nähe des Geräts und für den Benutzer leicht erreichbar an.

· Kennzeichnen Sie den Schalter als Trennvorrichtung für dieses Gerät.

7.3 Versorgungsspannung

Für den Betrieb des Geräts ist eine Versorgungsspannung erforderlich. Art und Höhe der Versorgungsspannung für Ihr Gerät entnehmen Sie dem Typenschild.

Der Anschluss der Versorgungsspannung erfolgt über die Steckklemmen auf der Rückseite des Geräts.

WARNUNG

Verletzungsgefahr durch elektrische Spannung!

Schwere Körperverletzungen oder Tod können erfolgen, durch:

· Berühren von blanken oder abisolierten Adern, die unter Spannung stehen.

· Berührungsgefährliche Eingänge des Geräts.

Vor Arbeitsbeginn Ihre Anlange spannungsfrei schalten! Spannungsfreiheit prüfen!

ACHTUNG

Sachschaden durch Nichtbeachtung der Anschlussbedingungen.

Durch Nichtbeachtung der Anschlussbedingungen oder Überschreiten des zulässigen Spannungsbereichs kann Ihr Gerät beschädigt oder zerstört werden.

Bevor Sie das Gerät an die Versorgungsspannung anlegen beachten Sie bitte:

· Spannung und Frequenz müssen den Anga- ben des Typenschilds entsprechen!

· Grenzwerte, wie im Benutzerhandbuch be- schrieben, einhalten!

· In der Gebäude-Installation die Versor- gungsspannung mit einem UL/IEC gelisteten Leitungsschutzschalter/einer Sicherung sichern!

· Die Trennvorrichtung:

- für den Nutzer leicht erreichbar und in der Nähe des Geräts anbringen.

- für das jeweilige Gerät kennzeichnen.

· Die Versorgungsspannung nicht an den Spannungswandlern abgreifen.

· Für den Neutralleiter eine Sicherung vor- sehen, wenn der Neutralleiteranschluss der Quelle nicht geerdet ist.

L N

Sicherung (UL/IEC listed)

Trennvorrichtung (Trennschalter oder Leistungsschalter)

Stellen Sie vor dem Anlegen der Versorgungsspannung sicher, dass Spannung und Frequenz mit den Angaben auf dem Typenschild übereinstimmen.

Schließen Sie die Versorgungsspannung über eine UL/IEC zugelassene Sicherung an.

Nach Anschluss der Versorgungsspannung, erscheint eine Anzeige auf dem Display. Erscheint keine Anzeige, überprüfen Sie:

· den Anschluss Ihres Geräts.

· die Versorgungsspannung.

Abb. Anschluss Versorgungsspannung.

www.janitza.de UMG 96-S2

Empfehlung der Überstromschutzeinrichtung für den Leitungsschutz der Versorgungsspannung:

6 - 16 A (Char. B, IEC-/UL-Zulassung)

Empfehlung zur maximalen Geräteanzahl an einem Leitungsschutzschalter:

· B6A maximal 4 Geräte.

· B16A maximal 11 Geräte.

HINWEIS

Die Sicherung ist nur ein Leitungsschutz - sie ist kein Geräteschutz!

7.4 Spannungsmessung

Das Gerät hat 3 Spannungsmesseingänge und eignet sich für verschieden Anschlussvarianten.

WARNUNG

Verletzungsgefahr oder Beschädigung des Geräts durch elektrische Spannung und unsachgemäßen Anschluss!

Durch Nichtbeachtung der Anschlussbedingungen für die Spannungsmesseingänge können Sie das Gerät beschädigen oder sich schwer verletzen, bis hin zur Todesfolge. Beachten Sie deshalb:

· Vor Arbeitsbeginn Ihre Anlage spannungsfrei

schalten! Spannungsfreiheit prüfen!

· Die Spannungsmesseingänge

- nicht mit Gleichspannnung belegen.

- mit einer geeigneten, gekennzeichneten und in der Nähe platzierten Sicherung und Trennvorrichtung (Alternativ: Leitungsschutzschalter) versehen.

- sind berührungsgefährlich.

· Spannungen, die die erlaubten Netz-Nenn- spannungen überschreiten über Spannungswandler anschließen.

· Messspannungen und -ströme müssen aus dem gleichen Netz stammen.

L1 L2 L3

Sicherung (UL/IEC listed)

Trennvorrichtung (Trennschalter oder Leistungsschalter)

Abb. Anschlussvariante „Direkte Spannungsmessung in einem Dreiphasen-Vierleitersystem“.

7.4.1 Überspannung

Die Spannungsmesseingänge sind für Messungen in Niederspannungsnetzen (4-Leitersystem) ausgelegt, in denen Nennspannungen bis 230 V Phase gegen Erde und 400 V Phase gegen Phase vorkommen. Die Bemessungs- und Stoßspannungen entsprechen der Überspannungskategorie 300 V CATIII (Bemessungsstoßspannung 4 kV).

7.4.2 Netzfrequenz

Das Gerät:

· benötigt für die Messung und die Berechnung von Messwerten die Netzfrequenz.

· ist für die Messung in Netzen geeignet, in denen die Grundschwingung der Spannung im Bereich von 45 Hz bis 65 Hz liegt.

· benötigt für die automatische Ermittlung der Netzfrequenz am Spannungsmesseingang V1 eine Spannung L1-N von größer 10 Veff.

· berechnet aus der Netzfrequenz die Abtastfrequenz der Spannungs- und Strommesseingänge.

Fehlt die Messspannung, so kann keine Netzfrequenz ermittelt und damit keine Abtastfrequenz berechnet werden. Es kommt die quittierbare Fehlermeldung „500“. Spannung, Strom und alle anderen sich daraus ergebenden Werte werden auf Basis der letzten Frequenzmessung bzw. aufgrund von möglichen Leitungskopplungen berechnet und weiterhin angezeigt. Diese ermittelten Messwerte unterliegen nicht mehr der angegebenen Genauigkeit.

Ist die Messung der Netzfrequenz wieder möglich, blendet das Gerät die Fehlermeldung ca. 5 Sekunden nach Spannungswiederkehr aus.

UMG 96-S2 www.janitza.de

HINWEIS

Das Gerät ermittelt Messwerte nur, wenn am Spannungsmesseingang V1 eine Spannung L1-N von größer 20 Veff (4-Leitermessung) oder eine Spannung L1-L2 von größer 34 Veff (3-Leitermessung) anliegt.

Verwenden Sie als Überstrom-Schutzeinrichtung für die Spannungsmessung einen Leitungsschutz (1 - 10 A) mit IEC-/UL-Zulassung.

7.4.3 Anschlussvarianten Spannungsmessung

Dreiphasen-Vierleitersystem

Spannungsmessung im Dreiphasen-Vierleitersystem

Einphasen-Dreileitersystem

7.5 Strommessung

Das Gerät

· ist nur für eine Strommessung über Stromwandler zugelassen.

· ist für den Anschluss von Stromwandlern mit Sekundärströmen von ../1 A und ../5 A ausgelegt.

· hat als Standard das Stromwandlerverhältnis 5/5 A eingestellt (gegebenfalls an die verwendeten Stromwandler anpassen).

· misst keine Gleichströme.

Verbraucher/ Consumer

S1S2

Abb. Anschluss „Strommessung über Stromwandler“

S1S2

L1 L2 L3 N

Spannungsmessung im Einphasen-Dreileitersystem

HINWEIS

· Das Gerät erlaubt nur die Einstellung von

einem Spannungswandlerverhältnis für alle Phasen!

· Spannungswandler-Verhältnisse konﬁgurie-

ren Sie benutzerfreundlich über

- das Geräte-Menü.

- die Software GridVis®.

· Information zur Programmierung der Spannungswandler siehe Kap. 12.6 auf Seite 37.

· Informationen zur Messbereichsüberschreitung siehe Kap. 17.4 auf Seite 56.

WARNUNG

Verletzungsgefahr durch große Ströme und hohe elektrische Spannungen!

Schwere Körperverletzungen oder Tod können erfolgen, durch:

· Berühren von blanken oder abisolierten Adern, die unter Strom stehen.

· Berührungsgefährliche Strommesseingänge am Gerät und an den Stromwandlern.

Beachten Sie deshalb Ihre Anlage:

· Vor Arbeitsbeginn spannungsfrei schalten!

· Gegen Wiedeinschalten sichern!

· Spannungsfreiheit feststellen!

· Anlage erden! Verwenden Sie dazu die Erdan- schlussstellen mit Erdungssymbol!

· Benachbarte unter Spannung stehende Teile abdecken oder abschranken!

www.janitza.de UMG 96-S2

WARNUNG

Verletzungsgefahr durch elektrische Spannung an Stromwandlern!

An Stromwandlern die sekundärseitig offen betrieben werden, können hohe berührungsgefährliche Spannungsspitzen auftreten, die schwere Körperverletzung oder Tod zur Folge haben können.

Beachten Sie deshalb:

· Vor Arbeitsbeginn Ihre Anlage spannungsfrei schalten! Spannungsfreiheit prüfen!

· Vermeiden Sie den offenen Betrieb der Stromwandler.

· Unbelastete Stromwandler kurzschließen.

· Vor Unterbrechung der Stromzuleitung die Sekundäranschlüsse der Stromwandler kurzschließen.

· Ist ein Prüfschalter vorhanden, der die Stromwandlersekundärleitungen automatisch kurzschließt, reicht es aus, diesen in die Stellung „Prüfen“ zu bringen, sofern die Kurzschließer vorher überprüft worden sind.

· Verwenden Sie nur Stromwandler, die über eine Basisisolierung gemäß IEC 610101:2010 verfügen.

· Fixieren Sie die aufgesetzte Schraubklemme mit den zwei Schrauben am Gerät.

· Auch offensichere Stromwandler sind be- rührungsgefährlich, wenn sie offen betrieben werden.

Einphasen-Dreileitersystem

Strommessung im Einphasen-Dreileitersystem

Dreiphasen-Vierleitersystem

WARNUNG

Verletzungsgefahr oder Beschädigung des Geräts durch elektrische Spannung und unsachgemäßen Anschluss!

Bei hohen Messströmen können an den Anschlüssen Temperaturen bis zu 80 °C entstehen.

Verwenden Sie Leitungen, die für eine Betriebstemperatur von mindestens 80 °C ausgelegt sind!

7.5.1 Anschlussvarianten Strommessung

Dreiphasen-Vierleitersystem

Strommessung über

Stromwandler im Dreiphasen-Vierleitersystem

Strommessung über 2 Stromwandler im

Dreiphasen-Vierleitersystem

HINWEIS

· Das Gerät erlaubt nur die Einstellung von einem Stromwandlerverhältnis für alle Phasen!

· Stromwandler-Verhältnisse konﬁgurieren Sie

benutzerfreundlich über

- das Geräte-Menü.

- die Software GridVis®.

· Informationen zur Programmierung der Stromwandler siehe Kap. 12.5 auf Seite 37.

· Informationen zur Messbereichsüberschreitung siehe Kap. 17.4 auf Seite 56.

UMG 96-S2 www.janitza.de

7.5.2 Summenstrommessung

Stellen Sie für eine Summenstrommessung über zwei Stromwandler zunächst deren Gesamtübersetzungsverhältnis am Gerät ein (Einstellen der Stromwandlerverhältnisse siehe ab Kap. 12.4 auf Seite 36).

Beispiel:

Die Strommessung erfolgt über zwei Stromwandler. Beide Stromwandler haben ein Übersetzungsverhältnis von 1000/5 A. Die Summenmessung wird mit einem Summenstromwandler 5+5/5 A durchgeführt.

Stellen Sie das Gerät wie folgt ein: Primärstrom: 1000 A + 1000 A = 2000 A Sekundärstrom: 5A

UMG

Einspeisung 1 Supply 1

1P1

1S1

(K)

(L)

1P2

Verbraucher A Consumer A

1S1 1S2 2S1 2S2

(k) (l)

Einspeisung 2

Supply 2

2S1

(k)

(l) 2S2

Verbraucher B

Consumer B

(K) (L)

2P2

Abb. Beispiel für die Strommessung über einen Summenstromwandler

7.5.3 Amperemeter

Für eine Strommessung mit einem zusätzlichen Amperemeter, schalten Sie das Amperemeter in Reihe zum UMG:

UMG

Einspeisung Supply

(k)S

1 S2(l)

2(L)(K)P1

Verbraucher

Abb. Schaltbild mit Amperemeter in Reihenschaltung

Consumer

www.janitza.de UMG 96-S2

8. Anschluss und Verbindung

8.1 Anschluss an einen PC

Zur Kommunikation des Geräts mit einem PC (mit

installierter Software GridVis

) sind folgend die

gängigsten Anschluss-Methoden beschrieben.

1. Anschluss über Schnittstellen-Konverter:

PC mit GridVis

RS232

USB

RS232

USB

UMG 96-S2

RS485

UMG 96-S2

RS485

2. Anschluss über ein Master-Gerät (UMG 512PRO) als Gateway:

PC mit GridVis

8.2 RS485-Schnittstelle (serielle Schnittstelle)

Die RS485-Schnittstelle ist bei diesem Gerät als 3-poliger Steckkontakt ausgeführt und kommuniziert über das Modbus-RTU-Protokoll.

Empfohlener Kabeltyp:

· Unitronic Li2YCY(TP) 2x2x0,22 (Lapp Kabel).

Anschlussvermögen der Klemme:

· 0,2 - 1,5 mm

(siehe Kap. „18. Technische

Daten“ auf Seite 58)

z.B. Anschluss

an ein UMG 604

als Gateway

(Master-Gerät)

Data GND

Funktionserde

RS485 Bus B A

Abb. RS485-Schnittstelle, 3-poliger Steckkontakt

Data GND

Anschluss weiterer Slave-Geräte

Ethernet

UMG 96-S2

Slave 2

UMG 103

Slave 3

UMG 512-PRO

als Gateway

(Master-Gerät)

Ethernet

UMG 96-S2

Slave 1

ModbusModbus Modbus

RS485RS485 RS485

ACHTUNG

Sachschaden durch falsche Netzwerkeinstellungen.

Falsche Netzwerkeinstellungen können Störungen im IT-Netzwerk verursachen!

Informieren Sie sich bei Ihrem Netzwerkadministrator über die korrekten Netzwerk einstellungen für Ihr Gerät.

HINWEIS

Beachten Sie in einer RS485-Busstruktur die Adress-Einstellungen für Ihr Master-Gerät in der jeweiligen Dokumentation.

Abb. RS485-Schnittstelle, 3-poliger Steckkontakt mit Abschlusswiderstand (120 Ω, Art.-Nr. 52.00.008)

Abschlusswiderstand 120 Ω

Data GND

Funktionserde

RS485 Bus B A

HINWEIS

Für die Busverdrahtung sind CAT-Kabel ungeeignet! Verwenden Sie den empfohlenen Kabeltyp (siehe oben).

Ein Segment einer RS485-Busstruktur kann bis zu 32 Teilnehmer/Geräte enthalten. Verwenden Sie bei mehr als 32 Teilnehmern/Geräten Repeater, um Segmente zu verbinden.

Um bei der Verwendung von mehreren Geräten die Addition von Ableitströmen zu verhindern, montieren Sie den Data GND als Funktionserde (siehe Abb. oben)!

Das Gerät enthält keinen integrierten Abschlusswiderstand (siehe Kap.„8.4 Abschlusswiderstände“ auf Seite 28).

UMG 96-S2 www.janitza.de

8.3 Abschirmung

Sehen Sie für Verbindungen über die Schnittstellen ein verdrilltes und abgeschirmtes Kabel vor und beachten Sie bei der Abschirmung folgende Punkte:

· Erden Sie die Schirme aller Kabel, die in den Schrank führen, am Schrankeintritt.

· Verbinden Sie den Schirm großﬂächig und gut leitend mit einer fremdspannungsarmen Erde.

· Verbinden Sie den Schirm NICHT mit Klemme C (GND).

· Fangen Sie die Kabel oberhalb der Erdungsschelle mechanisch ab, um Beschädigungen durch Bewegungen des Kabels zu vermeiden (Zugentlastung).

Verwenden Sie zur Einführung des Kabels in den Schaltschrank passende Kabeleinführungen, zum Beispiel PG-Verschraubungen.

Kabel

Zugentlastung

Abschirmgeﬂecht des Kabels

Erdungsschelle

Fremdspannungsarme Erde

8.4 Abschlusswiderstände

Terminieren Sie am Anfang und Ende eines Segments Ihr Kabel mit Widerständen (120 Ohm, 0,25 W). Das Gerät enthält keinen integrierten Abschlusswiderstand!

Richtig

Falsch

Klemmleiste (Schaltschrank).

Gerät mit RS485 Schnittstelle (Ohne Abschlusswiderstand).

Gerät mit RS485 Schnittstelle (Abschlusswiderstand am Gerät).

Abb. Abschirmungsauslegung bei Schrankeintritt.

WARNUNG

Verletzungsgefahr durch große Ströme und hohe elektrische Spannungen!

Durch atmosphärische Entladung können Fehler in der Übertragung und gefährliche Spannungen am Gerät entstehen. Beachten Sie deshalb:

· Die Kabel-Abschirmung mindestens einmal

auf Funktionserde (PE) legen.

· Bei größeren Störquellen oder Frequenzum-

richtern im Schaltschrank die Abschirmung so nah wie möglich am Gerät an Funktionserde (PE) anschließen.

· Die maximale Kabellänge von 1200 m bei

einer Baudrate von 38,4 k einhalten.

· Abgeschirmte Kabel verwenden.

· Schnittstellenleitungen räumlich getrennt

oder zusätzlich isoliert zu netzspannungsführenden Anlagenteilen verlegen.

www.janitza.de UMG 96-S2

8.5 Bus-Struktur

In einer Bus-Struktur

· werden alle Gerät in Linie angeschlossen.

· besitzt jedes Gerät eine eigene Adresse (siehe Kap. „12.7 Parameter programmieren“ auf Seite

38).

· können bis zu 32 Teilnehmer/Geräte in einem Segment zusammengeschaltet werden. Am Anfang und Ende eines Segments wird das Kabel mit Widerständen (Busabschluss, 120 Ohm, 1/4 W ) terminiert.

· werden bei mehr als 32 Teilnehmern Repeater (Leitungsverstärker) eingesetzt, um Segmente zu verbinden.

Abb. Darstellung einer Bus-Struktur

Master

Slave

· müssen Geräte mit eingeschaltetem Busabschluss unter Speisung stehen.

· wird empfohlen den Master an das Ende eines Segmentes zu setzen. Wird der Master mit eingeschaltetem Busabschluss ausgetauscht, ist der Bus außer Betrieb.

· kann der Bus instabil werden, wenn ein Slave mit eingeschaltetem Busabschluss ausgetauscht wird oder spannungslos ist.

· können Geräte die nicht am Busabschluss beteiligt sind ausgetauscht werden, ohne dass der Bus instabil wird.

Slave Slave Repeater

Slave

- Speisung notwendig / power supply necessary

- Busabschluss eingeschaltet / bus terminator on

Slave Slave

Slave

- z.B. UMG 604-PROMaster

- UMG 96-S2

UMG 96-S2 www.janitza.de

9. Kommunikation über RS485-Schnittstelle mit dem Modbus-RTU-Protokoll

Über das Modbus-RTU-Protokoll mit CRC-Check an der RS485-Schnittstelle erreichen Sie

· Daten aus der Parameterliste und

· Messwerte aus der Modbus-Adressenliste.

Einstellbereich der Geräteadressen: 1 .. 247 Standard-Einstellung: 1 Standard-Einstellung Baudrate in kbps: 38,4

Modbus-Funktionen (Slave)

04 Read Input Registers 06 Preset Single Register 16 (10Hex) Preset Multiple Registers 23 (17Hex) Read/Write 4X Registers

Die Reihenfolge der Bytes ist High- vor Lowbyte (Motorola Format).

Übertragungsparameter: Datenbits: 8 Parität: odd, even, none (1 Stoppbit), none (2 Stoppbits) Stoppbits (Gerät): 1/2 Stoppbits extern: 1/2

Die „Response“ des Geräts kann dann wie folgt aussehen:

Bezeichnung Hex Bemerkung

Geräteadresse 01 UMG 96-S2, Adresse = 1 Funktion 03 Byte-Zähler 06 Data 00 00hex = 00dez Data E6 E6hex = 230dez Error Check (CRC) -

Die von der Adresse 19000 gelesene Spannung L1-N beträgt 230 V.

Zahlenformate: short 16 bit (-215 .. 215 -1) ﬂoat 32 bit (IEEE 754)

HINWEIS

· Das Gerät unterstützt kein Broadcast (Adresse 0).

· Die Telegrammlänge darf 256 Byte nicht überschreiten.

Beispiel: Auslesen der Spannung L1-N

Die Spannung L1-N ist abgelegt

· in Adresse 19000 der Messwertliste.

· im FLOAT-Format. Die Geräteadresse des Geräts wird hier mit Adresse = 01 angenommen.

Die „Query Message“ sieht dann wie folgt aus:

Bezeichnung Hex Bemerkung

Geräteadresse 01 UMG 96-S2, Adresse = 1 Funktion 03 „Read Holding Reg.“ Startadresse Hi 4A 19000dez = 4A38hex Startadresse Lo 38 Anz. Werte Hi 00 2dez = 0002hex Anz. Werte Lo 02 Error Check (CRC) -

www.janitza.de UMG 96-S2

10. Digitaler Ausgang

Das Gerät besitzt einen galvanisch getrennten digitalen Ausgang, der als S0-Schnittstelle die bezogene Wirkenergie, Blindenergie oder Scheinenergie ausgibt.

10.1 Funktion Impulsausgang

Nach Erreichen einer bestimmten, einstellbaren Energiemenge sendet das Gerät einen Impuls von deﬁnierter Länge an den Ausgang. Um den Digitalausgang (Impulsausgang) zu verwenden, konﬁgurieren Sie,

· den Energie-Messwert (der ausgegeben werden soll, Parameter-Adresse 100),

· die Impulswertigkeit (Parameter-Adresse 102) und

· die Impulslänge (Impulspause, Parameter-Adresse 106).

10.2 Anschlussbeispiel Impulsausgang

Externe Betriebsspannung

UMG 96-S2 Schalt- und Impulsausgang

+24V=

230V AC

24V DC

Daten-

sammler

10.3 Impulswertigkeit (Parameter-Adr. 102)

Mit der Impulswertigkeit geben Sie an, wieviel Energie (Wh oder varh) einem Impuls entsprechen soll. Die Impulswertigkeit wird durch die maximale Anschlussleistung und die maximale Impulsanzahl pro Stunde bestimmt.

· Wird die Impulswertigkeit mit positivem Vorzeichen angegeben, werden nur Impulse ausgegeben, wenn auch der Messwert ein positives Vorzeichen besitzt.

· Wird die Impulswertigkeit mit negativem Vorzeichen angegeben, werden nur Impulse ausgegeben, wenn auch der Messwert ein negatives Vorzeichen besitzt.

Impulswertigkeit =

max. Anschlussleistung

max. Impulsanzahl/h

Impulse/Wh

HINWEIS

· Da der Wirkenergiezähler mit Rücklaufsperre

arbeitet, werden nur bei Bezug von elektrischer Energie Impulse ausgegeben.

· Da der Blindenergiezähler mit Rücklaufsperre

arbeitet, werden nur bei induktiver Last Impulse ausgegeben.

1,5 k

Abb. Anschlussbeispiel des Impulsausgangs

HINWEIS

Die maximale Restwelligkeit der Hilfsspannung (DC) für den digitalen Ausgang (Impulsausgang) darf 5% betragen.

UMG 96-S2 www.janitza.de

10.4 Impulslänge (Parameter-Adr. 106) und Impulspause

Impulslänge

Der Impuls der an den Impulsausgang S0 des Geräts gesendet wird, besteht aus der Impulslänge und der Impulspause. Die Impulslänge wird über die Parameter-Adresse 106 eingestellt: Einstellbereich (Adr. 106):

10 .. 1000, 10 = 10 ms

Standard-Einstellung:

50 = 50 ms

Die typische Impulslänge für S0-Impulse beträgt 30 ms.

Impulspause

Die Impulspause ist

· mindestens so groß wie die gewählte Impulslänge.

· abhängig von der z. B. gemessenen Energie und kann Stunden oder Tage betragen.

Impulslänge

10 ms .. 1 s

Abb. Beispiel Impulslänge und Impulspause

Impulspause

>10 ms

Aufgrund der Mindest-Impulslänge und der Mindest-Impulspause, ergeben sich für die maximale Anzahl an Impulsen pro Stunde folgende Werte:

Einst.

Adr. 106

10 10 ms 10 ms 180 000 30 30 ms 30 ms 60 000

50 50 ms 50 ms 36 000 100 100 ms 100 ms 18 000 500 500 ms 500 ms 3 600

1000 1 s 1 s 1 800

Beispiele für die maximal mögliche Impulsanzahl pro Stunde.

Impulslänge Impulspause

Max.

Impulse/h

10.5 Impulswertigkeit ermitteln Impulslänge festlegen

Legen Sie die Impulslänge entsprechend den Anforderungen des angeschlossenen Impulsempfängers fest.

Bei einer Impulslänge von z.B. 30 ms, kann das Gerät eine maximale Anzahl von 60000 Impulsen pro Stunde abgeben (siehe Tabelle „Beispiele für die maximal mögliche Impulsanzahl pro Stunde.“ auf Seite 32).

Maximale Anschlussleistung berechnen

Beispiel: Stromwandler = 150/5 A Spannung L-N = max. 300 V

Leistung pro Phase (U x I) = 150 A x 300 V = 45 kW Leistung bei 3 Phasen = 45 kW x 3

Max. Anschlussleistung = 135 kW

Impulswertigkeit berechnen

Impulswertigkeit =

max. Anschlussleistung

max. Impulsanzahl/h

Impulse/Wh

Impulswertigkeit = 135kW / 60000 Imp/h Impulswertigkeit = 0,00225 kWh/Imp Impulswertigkeit = 2,25 Wh/Imp

HINWEIS

Impulsabstand

· Der Impulsabstand ist innerhalb der gewählten Einstellungen proportional zur Leistung.

Messwert-Auswahl

· Bei der Programmierung mit der Software GridVis bekommen Sie eine Auswahl von Energie-Messwerten, die aus den Leistungswerten abgeleitet sind.

www.janitza.de UMG 96-S2

11. Bedienung und Tastenfunktionen

Maxwert, HT/Bezug

Minwert, NT/Lieferung

Mittelwert

Programmier-Modus

Summenmessung Außenleiter-Außenleiter

Passwort CT: Stromwandler

VT: Spannungswandler

K1: Ausgang 1

11.1 Bedienung

Das Gerät stellt Messwerte und Programmierdaten auf einer Flüssigkristall-Anzeige dar.

Die Bedienung erfolgt über die Tasten 1 und 2 mit folgenden Unterscheidungen:

· kurzes Drücken (Taste 1 oder 2): nächster Schritt (+1).

· langes Drücken (Taste 1 oder 2): vorheriger Schritt (-1).

Das Gerät unterscheidet zwischen Anzeige- und

Programmier-Modus:

Anzeige-Modus

· Mit den Tasten 1 und 2 blättern Sie zwischen den Messwertanzeigen.

· Die Messwertanzeige zeigt bis zu 3 Messwerte.

· In der Software GridVis

ist eine Zeit für den automatischen Anzeigenwechsel zwischen den Messwertanzeigen konﬁgurierbar.

Abb.: Geräte-Anzeige

Taste 1 Taste 2Lieferung

Programmier-Modus

· Halten Sie die Taste 1 und 2 gleichzeitig für 1 Sekunde gedrückt, um zwischen Anzeige-Modus und Programmier-Modus zu wechseln. Der Text PRG erscheint im Display.

· Im Programmier-Modus konﬁgurieren Sie die für den Betrieb des Geräts notwendigen Einstellungen.

· Der Programmier-Modus kann mit einem Benutzer-Passwort geschützt werden (nur am Gerät).

· Mit der Taste 2 wechseln Sie zwischen den Programmier-Menüs:

1. Stromwandler

2. Spannungswandler

3. Parameterliste

Um vom Programmier-Modus in den Anzeige- Modus zu wechseln

· die Tasten 1 und 2 gleichzeitig 1 s betätigen.

· 60 s keine Tasten betätigen (automatisch).

HINWEIS

Änderungen werden erst nach Verlassen des Programmier-Modus aktiv.

UMG 96-S2 www.janitza.de

Programm-

Menü X

Programm-

Menü 4

Messwerte

11.2 Tastenfunktionen

Anzeige-Modus

Modus wechseln:

gleichzeitig drücken

Passwort

Blättern Blättern

Messwerte

kurz

drücken

lang

drücken

Programmier-Modus

kurz

drücken

lang

drücken

Programm-

Menü 3

Programm-

Menü 2

Programm-

Menü 1

kurz

drücken

lang

drücken

Programmieren

Programm-

Menü 1

(blinkt)

Programmieren Sie alle Werte nach diesem Schema.

Nach Beendigung Ihrer Programmierung wechseln Sie in

den Anzeige-Modus, indem Sie Taste 1 und 2 gleichzeitig betätigen. Erfolgt im Programmier-Modus 60 s keine Eingabe, wechselt die Anzeige automatisch.

kurz drücken Auswahl bestätigt

kurz drücken - Ziffer +1

lang drücken - Ziffer -1

kurz drücken - Ziffer +1

lang drücken - Ziffer -1

kurz drücken - Ziffer +1

lang drücken - Ziffer -1

kurz drücken - Wert x10 (Komma nach rechts) lang drücken - Wert /10 (Komma nach links)

www.janitza.de UMG 96-S2

11.3 Parameter (-Adressen) und Messwertanzeige

11.3.1 Parameter (-Adressen)

Alle für das Gerät notwendigen Parameter, wie Stromwandlerdaten, Spannungswandlerdaten und eine Auswahl von häuﬁg benötigten Messwerten ﬁnden Sie im Kap. „18.2 Parameter- und Modbus-Adressenliste“ auf Seite 62.

Die Inhalte der meisten Parameter-Adressen erreichen Sie über die serielle Schnittstelle (RS485), z.B. mit einem angeschlossenen PC mit der Soft-

ware GridVis

oder den Tasten 1 und 2 am Gerät. Parameter-Adressen (3-stellig) konﬁgurieren Sie im Programmier-Modus.

11.3.2 Beispiel-Anzeige „Parameter-Adresse“

Das Display des Geräts zeigt die ParameterAdresse für die Geräteadresse des Geräts innerhalb einer RS485-Busstruktur.

Programmier-Modus Parameter-Adresse

11.3.3 Messwertanzeige

Das Gerät fasst ausgewählte Messwerte in 3 Messwertanzeigen-Profile zusammen. Je nach eingestelltem Anzeigeprofil (Adr. 037) erscheinen die Messwerte im Anzeige-Modus des Geräts .

Zusätzlich zu den Messwertanzeigen-Profilen besitzt das Gerät die Option, Messwert-Profile für einen automatischen Anzeigewechsel auszuwählen (Adr. 038).

Die Messwertanzeigen-Profile und die automatischen Anzeigewechsel-Profile lesen und verändern Sie über die serielle Schnittstelle (RS485), z.B. mit einem angeschlossenen PC (Software GridVis

) oder den Tasten 1 und 2 am Gerät. Ergänzend hierzu siehe Kap. „14. Messwertanzeigeund automatisches Anzeigewechsel-Profil“ auf Seite 44.

11.3.4 Beispiel Messwertanzeige

Das Display des Geräts zeigt die Spannungen (L-N) mit je 230 V. Der Transistorausgang K1 leitet und es kann ein Strom ﬂießen.

Abb. Beispiel-Anzeige Parameter-Adresse

Adresse des Geräts in der RS485-Busstruktur.

Spannung L1-N

Einheit für die Spannung

Spannung L2-N

Spannung L3-N Ausgang K1 aktiv

Abb. Beispiel Messwertanzeige

HINWEIS

Die Messwertanzeige und die Anzeigewechsel-Proﬁle konﬁgurieren Sie bequem über die Netzvisualisierungs-Software GridVis®!

UMG 96-S2 www.janitza.de

12. Konﬁguration

12.1 Versorgungsspannung anlegen

Um das Gerät zu konﬁgurieren, schließen Sie die Versorgungsspannung an. Beachten Sie hierbei die allgemeinen Sicherheitshinweise, wie im Kap. „2. Sicherheit“ auf Seite 10 beschrieben.

Die Höhe der Versorgungsspannung entnehmen Sie dem Typenschild des Geräts oder dem Kap. „18. Technische Daten“ auf Seite 58.

Erscheint keine Geräte-Anzeige, prüfen Sie, ob die Betriebsspannung im Nennspannungsbereich liegt.

WARNUNG

Verletzungsgefahr oder Beschädigung des Geräts durch zu hohe elektrische Spannung!

Schwere Körperverletzungen, bis hin zum Tod oder Geräte-Fehlfunktionen bis hin zur Zerstörung können erfolgen! Beachten Sie deshalb:

· Die im Benutzerhandbuch und auf dem

Typenschild genannten Grenzwerte nicht überschreiten, dies ist auch bei der Prüfung und der Inbetriebnahme zu beachten.

· Sicherheits- und Warnhinweise in den Dokumenten, die zu den Geräten und deren Komponenten gehören!

HINWEIS

Das Gerät benötigt etwa 20 s, um die Netzfrequenz zu ermitteln. In dieser Zeitspanne gilt die zugesicherte Messunsicherheit für Messwerte nicht!

12.2 Programmier-Modus

Abb. Passwortabfrage. Die Eingabe erfolgt mit den Tasten 1 und 2.

12.4 Strom- und Spannungswandler

Für die Verwendung von Stromwandlern, konﬁgurieren Sie gegebenenfalls das Stromwandlerverhältnis Ihres Geräts (Standardeinstellung: 5/5 A).

HINWEIS

Für taugliche Arbeitswerte nicht den Wert 0 für die primären Stromwandler einstellen!

Für die Verwendung von Spannungswandlern, konﬁgurieren Sie ein Spannungswandlerverhältnis.

HINWEIS

Beachten Sie beim Anschluss von Spannungswandlern, die angegebene Messspannung.

Konﬁgurieren Sie das Übersetzungsverhältnis der jeweiligen Gruppe der Strommesseingänge I1-I3 oder der Spannungsmesseingänge V1-V3.

Passwortschutz aktiv

Das Gerät verfügt über einen Programmier-Modus, in dem Sie 3 Haupteinstellungen programmieren können:

1. Stromwandler

2. Spannungswandler

3. Parameterlisten (Einstellbereiche siehe Kap.

„18.2 Parameter- und Modbus-Adressenliste“ auf Seite 62).

Alles zum Anzeige- und Programmier-Modus ﬁnden Sie im Kap. „11. Bedienung und Tastenfunktionen“ auf Seite 33.

12.3 Passwortschutz

Um ein versehentliches Ändern der Programmierdaten zu erschweren, kann ein Benutzer-Passwort programmiert werden. Näheres im Kap. „12.7.6 Benutzer-Passwort (Parameter-Adr. 050)“ auf Seite 39.

HINWEIS

Die Übersetzungsverhältnisse der Strom- und Spannungswandler können zusätzlich über die Netzvisualisierungs-Software GridVis® konfiguriert werden!

www.janitza.de UMG 96-S2

12.5 Stromwandler programmieren

1. Wechseln Sie in den Programmier-Modus.

2. Die Symbole für den Programmier-Modus

PRG und den Stromwandler CT erscheinen.

3. Bestätigen Sie mit Taste 1 - die erste Ziffer des Eingabebereichs für den Primärstrom blinkt.

4. Wählen Sie mit Taste 2 den Wert der 1. Ziffer.

5. Wechseln Sie mit Taste 1 zur 2. Ziffer.

6. Wählen Sie mit Taste 2 den Wert der 2. Ziffer.

7. Wechseln Sie mit Taste 1 zur 3. Ziffer.

8. Wählen Sie mit Taste 2 den Wert der 3. Ziffer.

9. Bestätigen Sie mit Taste 1.

10. Die komplette Zahl blinkt.

11. Mit Taste 2 wählen Sie die Kommastelle und damit die Einheit des Primärstroms.

12. Bestätigen Sie mit Taste 1.

13. Der Eingabebereich des Sekundärstroms blinkt.

14. Mit Taste 2 den Sekundärstrom (Wert 1 A oder 5 A) einstellen.

15. Bestätigen Sie mit Taste 1.

16. Durch gleichzeitiges Betätigen der Taste 1 und 2 (1 s) verlassen Sie den Programmier-Modus. Mit Taste 2 wechseln Sie in den Eingabebereich des Spannungswandlers.

Stromwandler, primär

Programmier-Modus

Einheiten-Anzeige

Stromwandler, sekundär

Stromwandler-Symbol

Abb. Eingabebereich „Stromwandler“

HINWEIS

Änderungen werden erst nach verlassen des Programmier-Modus aktiv.

12.6 Spannungswandler programmieren

1. Wechseln Sie in den Programmier-Modus.

2. Die Symbole für den Programmier-Modus

PRG und den Stromwandler CT erscheinen.

3. Wechseln Sie mit Taste 2 in den Programmier-Modus für den Spannungswandler.

4. Die Symbole für den Programmier-Modus PRG und den Spannungswandler VT erscheinen.

5. Bestätigen Sie mit Taste 1 - die erste Ziffer des Eingabebereichs für die Primärspannung blinkt.

6. Wählen Sie mit Taste 2 den Wert der 1. Ziffer.

7. Wechseln Sie mit Taste 1 zur 2. Ziffer.

8. Wählen Sie mit Taste 2 den Wert der 2. Ziffer.

9. Wechseln Sie mit Taste 1 zur 3. Ziffer.

10. Wählen Sie mit Taste 2 den Wert der 3. Ziffer.

11. Bestätigen Sie mit Taste 1.

12. Die komplette Zahl blinkt.

13. Mit Taste 2 wählen Sie die Kommastelle und damit die Einheit der Primärspannung.

14. Bestätigen Sie mit Taste 1.

15. Der Eingabebereich der Sekundärspannung blinkt.

16. Mit Taste 2 die Sekundärspannung einstellen.

17. Bestätigen Sie mit Taste 1.

18. Durch gleichzeitiges Betätigen der Taste 1 und 2 (1 s) verlassen Sie den Programmier-Modus. Mit Taste 2 wechseln Sie in den Programmier-Modus für die Parameterliste.

Spannungswandler, primär

Programmier-Modus

Einheiten-Anzeige Spannungswandler,

sekundär

SpannungswandlerSymbol

Abb. Eingabebereich „Spannungswandler“

HINWEIS

Änderungen werden erst nach verlassen des Programmier-Modus aktiv.

UMG 96-S2 www.janitza.de

12.7 Parameter programmieren

1. Wechseln Sie in den Programmier-Modus.

2. Das Symbol für den Programmier-Modus

PRG erscheint.

3. Wechseln Sie durch 2-faches Drücken der Taste 2 in den Programmier-Modus für die Parameterliste.

4. Der Eingabebereich der Parameter-Adresse erscheint.

HINWEIS

· Die Parameter-Adressen der Geräteadresse (000) und der Baudrate (001) sind folgend erläutert.

· Eine Parameterliste mit den wichtigsten Einstellbereichen und Voreinstellungen ﬁnden Sie im Kap. „18.2 Parameter- und Modbus-Adressenliste“ auf Seite 62 oder der Mobus-Adressliste auf unserer Website.

5. Bestätigen Sie mit Taste 1 - die erste Ziffer der Parameter-Adresse blinkt.

6. Wählen Sie mit Taste 2 den Wert der 1. Ziffer.

7. Setzen Sie den Vorgang für die nächsten Ziffern der Parameter-Adresse und für die Parameter-Einstellungen fort.

8. Durch gleichzeitiges Betätigen der Taste 1 und 2 (1 s) verlassen Sie den Programmier-Modus. Mit Taste 2 wechseln Sie wieder in den Eingabebereich des Stromwandlers.

Parameter-Adresse

Programmier-Modus

12.7.2 Baudrate einstellen (Parameter-Adresse 001)

In einem Master-Slave-Netzwerk über die RS485-Schnittstelle, für jedes Gerät:

· eine einheitliche Baudrate (Parameter-Ad-

resse 001) wählen (0= 9.6 kbps, 1=19.2 kbps, 2=38.4 kbps).

· die Anzahl der Stoppbits (Parameter-Adresse

002) wählen (0=1 Bit, 1=2 Bits, 2=1Bit-even parity, 3=1Bit-odd parity).

Datenbits (8) sind fest vorgegeben.

ParameterEinstellung

0 9,6 kbps 1 19,2 kbps 2 38,4 kbps (Standardeinstellung)

Tab. Baudraten-Einstellung in der Parameter-Adr. 001

Baudrate

12.7.3 Mittelwerte und Mittelungszeiten (Parameter-Adr. 040, 041 und 042)

Für die Bildung von Mittelwerten für die Strom-, Leistungs- und Spannungsmesswerte benötigt das Gerät einen Mittelungszeiten.

Das Gerät

· kennzeichnet Mittelwerte im Display mit einem Querstrich über dem Messwert.

· bietet jeweils 9 Einstellungen an, für die

- Mittelungszeit Strom (Adr. 040),

- Mittelungszeit Leistung (Adr. 041) und

- Mittelungszeit Spannung (Adr. 042).

Parameter-Einstellung

Abb. Eingabebereich „Parameterliste“

12.7.1 Geräteadresse einstellen (Parameter-Adresse 000)

In einem Master-Slave-Netzwerk über die RS485-Schnittstelle kann ein Mastergerät die UMGs anhand der Geräteadresse unterscheiden. Beachten Sie für Geräte innerhalb dieses Netzwerks jeweils:

· unterschiedliche Geräte-Adressen zu vergeben.

· dass die Geräte-Adresse im Bereich von 1 bis 247 liegt (0 und 248 bis 255 sind reserviert).

In den Parameter-Adressen entsprechen die aufgeführten Einstellungen folgenden Mittelungszeiten:

ParameterEinstellung

0 5 1 10 2 30 3 60 4 300 5 480 6 900 (Standard-Einstellung) 7 1800 8 3600

Tab. Mittelungszeiten-Einstellungen

Mittelungszeit in Sekunden

www.janitza.de UMG 96-S2

Mittelungsverfahren

Das verwendete exponentielle Mittelungsverfahren erreicht nach der eingestellten Mittelungszeit mindestens 95% des Messwertes.

Min- und Maxwerte

Das Gerät misst und berechnet alle 10/12 Perioden alle Messwerte. Zu den meisten Messwerten werden Min- und Maxwerte ermittelt.

Der Minwert ist der kleinste Messwert, der seit der letzten Löschung ermittelt wurde. Der Maxwert ist der größte Messwert, der seit der letzten Löschung ermittelt wurde.

Alle Min- und Maxwerte werden mit den dazugehörigen Messwerten verglichen und bei Unterbzw. Überschreitung überschrieben.

Das Gerät speichert Min- und Maxwerte alle 5 Minuten in einem EEPROM ohne Datum und Uhrzeit. Dadurch können durch einen Betriebsspannungsausfall nur die Min- und Maxwerte der letzten 5 Minuten verloren gehen.

12.7.4 Min- und Maxwerte löschen (Parameter-Adresse 506)

Konﬁgurieren Sie die Parameter-Adresse 506 mit „001“, werden alle Min- und Maxwerte im Gerät gleichzeitig gelöscht.

Eine Ausnahme bildet der Maxwert des Strommittelwertes. Der Maxwert des Strommittelwertes kann auch direkt im Anzeigenmenü durch langes Drücken der Taste 2 gelöscht werden.

12.7.6 Benutzer-Passwort (Parameter-Adr. 050)

Um bereits programmierte oder konﬁgurierte Daten zu schützen, bietet das Gerät einen Passwortschutz. In der Standardeinstellung besitzt das Gerät keinen Passwortschutz.

Passwortschutz aktivieren: In der Parameter-Adresse 050 ein Passwort vergeben (Einstellungen 001-999).

Passwortschutz deaktivieren: Die Parameter-Adresse 050 mit der Einstellung 000 konﬁgurieren.

Passwort-Eingabe bei aktiviertem Passwortschutz:

· Erscheint das Passwort-Menü mit der Anzeige „000“ und Sie gelangen erst nach Eingabe des Benutzer-Passworts in den Programmier-Modus.

· Die erste Ziffer des Benutzer-Passworts (die erste „0“) blinkt.

· Konﬁgurieren Sie mit der Taste 2 die gewünschte erste Ziffer.

· Wechseln Sie mit der Taste 1 zur 2. Ziffer.

· Konﬁgurieren Sie dementsprechend die richtige Zahlenkombination für Ihr Benutzer-Passwort.

· Nach erfolgreicher Eingabe gelangen Sie in den Programmier-Modus für den Stromwandler.

ParameterEinstellung

000 .. 999 000 (Kein Passwort - Standardein-

Tab. Benutzer-Passwort-Einstellung

Beschreibung

stellung)

Passwort vergessen

12.7.5 Messwertanzeige, automatischer Anzeigenwechsel und Wechselzeit (Parameter-Adr. 037, 038, 039)

Eine ausführliche Beschreibung siehe Kap. „14. Messwertanzeige- und automatisches Anzeigewechsel-Proﬁl“ auf Seite 44.

HINWEIS

Notieren Sie Ihr Passwort und bewahren Sie es sicher auf! Bei Verlust benötigen Sie die Software GridVis®, um das Benutzer-Passwort zurückzusetzen. Weitere Informationen zur Verbindung Ihres Geräts mit einem PC und der Software GridVis® ﬁnden Sie im Kap. „8. Anschluss und Verbindung“ auf Seite

27.

UMG 96-S2 www.janitza.de

12.7.7 Energiezähler löschen (Parameter-Adr. 507)

Die Inhalte der Wirk-, Schein- und Blindenergiezähler des Geräts, können nur gemeinsam gelöscht werden. Zum Löschen der Energiezähler konﬁgurieren Sie die Parameter-Adr. 507 mit „001“.

Parameter-

Einstellung

0 .. 1 Energiezähler löschen - Standardein-

Tab. Energiezähler löschen

Beschreibung

stellung „0“.

ACHTUNG

Sachschaden durch Datenverlust!

Durch das Löschen der Energiezähler-Inhalte (Parameter-Adr. 507 = 1) gehen diese Daten im Gerät verloren!

Lesen und speichern Sie die EnergiezählerMesswerte mit der Software-GridVis® vor dem Löschen der Geräte-Inhalte!

HINWEIS

Löschen Sie vor der Inbetriebnahme mögliche produktionsbedingte Inhalte der Energiezähler und der Min-/Maxwerte!

12.7.10 Software Release (Parameter-Adr. 913)

Die Geräte-Software (Firmware) wird kontinuierlich verbessert und erweitert. Der Status der Geräte-Software ist mit einer 3-stelligen Nummer (Software Release) gekennzeichnet.

Das Software Release ist nicht konﬁgurierbar.

HINWEIS

Die Geräte-Software (Firmware) lässt sich bequem über die Netzvisualisierungs-Software GridVis® aktualisieren!

12.8 Wichtige Informationen zur Konﬁguration

12.8.1 Energiezähler

Das Gerät besitzt Energiezähler für Wirkenergie, Scheinenergie und Blindenergie.

12.8.2 Wirkenergie ablesen

Summe Wirkenergie

12.7.8 LCD-Kontrast (Parameter-Adr. 035)

Die bevorzugte Betrachtungsrichtung auf die LCD-Anzeige des Geräts ist von „unten“. Die folgende Tabelle zeigt die Optionen der LCD-Kontrast-Einstellungen:

Parameter-

Einstellung

0 .. 9 LCD-Kontrast der Geräteanzeige

Tab. LCD-Kontrast-Einstellungen

Beschreibung

· 0 (niedrig, Zeichen sehr hell).

· 9 (hoch, Zeichen sehr dunkel).

· 4 (Standardeinstellung).

12.7.9 Seriennummer (Parameter-Adr. 911)

Die vom Gerät angezeigte Seriennummer ist

· 6-stellig und ein Teil der auf dem Typenschild angezeigten Seriennummer.

· nicht veränderbar.

Anzeige Seriennummer

Angabe Seriennummer auf dem Typenschild: XX00-0000

Beispiel: Angezeigte Wirkenergie = 12 345 678 kWh.

Beispiel: Angezeigte Wirkenergie = 134 178 kWh.

12.8.3 Oberschwingungen und Oberschwingungsgehalt

Oberschwingungen

Eine Oberschwingung (Harmonische) ist eine harmonische Schwingung, deren Frequenz ein ganzzahliges Vielfaches einer Grundfrequenz (Grundschwingung) ist. Das UMG 96-S2 benötigt eine Grundschwingung der Spannung im Bereich von 45 bis 65 Hz. Auf diese Grundschwingung beziehen sich die berechneten Oberschwingungen der Spannungen und Ströme.

www.janitza.de UMG 96-S2

Das Gerät erfasst Oberschwingungen

· bis zum 15-fachen der Grundschwingung.

· der Spannung in Volt.

· des Stromes in Ampere.

Nummer der Oberschwingung

Phase L3

Stromoberschwingung

Wert

Abb. Beispiel-Anzeige der 15. Oberschwingung des Stroms in der Phase L3

HINWEIS

Das Gerät zeigt Oberschwingungen nur im Messwertanzeige-Proﬁl 2 (Standard-Einstellung: Messwertanzeige-Proﬁl 1)! Siehe auch Kap. „14. Messwertanzeige- und automatisches Anzeigewechsel-Proﬁl“ auf Seite 44.

Oberschwingungsgehalt THD

12.8.4 Drehfeldrichtung

Das Gerät stellt die Drehfeldrichtung der Spannungen und die Frequenz der Phase L1 in einer Anzeige dar.

Die Drehfeldrichtung gibt die Phasenfolge in Drehstromnetzen an. Üblicherweise liegt ein „rechtes Drehfeld“ vor. Im UMG 96-S2 wird die Phasenfolge an den Spannungsmesseingängen geprüft und angezeigt.

Das Gerät bestimmt die Drehfeldrichtung nur, wenn die Betriebsspannung und die Messspanungen anliegen.

Eine Bewegung der Zeichenkette auf der Anzeige im Uhrzeigersinn bedeutet ein „rechtes Drehfeld“ und eine Bewegung entgegen dem Uhrzeigersinn bedeutet ein „linkes Drehfeld“.

Die Drehfeldrichtung wird nicht gemessen (die Zeichenkette in der Anzeige steht), bei

· einer fehlenden Phase oder

· bei Anschluss von zwei gleichen Phasen.

Der Oberschwingungsgehalt THD ist das Verhältnis des Effektivwertes der Oberschwingungen zum Effektivwert der Grundschwingung.

Oberschwingungsgehalt des Stromes:

Oberschwingungsgehalt der Spannung:

Oberschwingungsgehalt

Phase L3

Spannung

Wert

Abb. Beispiel-Anzeige des Oberschwingungsgehalt THD der Spannung aus der Phase L3.

Beispiel 1: Abb. Anzeige der Netzfrequenz (50.0 Hz) und der Drehfeldrichtung.

Beispiel 2: Abb. Keine Drehfeldrichtung festgestellt.

12.8.5 Betriebsstundenzähler

Der Betriebsstundenzähler misst die Zeit, in der das Gerät Messwerte erfasst und anzeigt.

Die Betriebsstunden-Zeit wird

· mit einer Auﬂösung von 0,1 h gemessen.

· in Stunden angezeigt.

Der Betriebsstundenzähler kann nicht zurückgesetzt werden.

UMG 96-S2 www.janitza.de

13. Inbetriebnahme

13.1 Versorgungsspannung anlegen

· Die Höhe der Versorgungsspannung für das Gerät entnehmen Sie dem Typenschild oder dem Kap. „18. Technische Daten“ auf Seite 58.

· Nach Anlegen der Versorgungsspannung erscheint die erste Messwertanzeige auf dem Gerät.

· Erscheint keine Anzeige, überprüfen Sie, ob die Versorgungsspannung im Nennspannungsbereich liegt.

13.2 Messspannung anlegen

· Schließen Sie Spannungen in Netzen mit Nennspannungen über 300 VAC gegen Erde über Spannungswandler an.

· Beachten Sie, dass die vom Gerät angezeigten Messspannungen aller Phasen (L-N und L-L) in realistischen Bereichen im Vergleich zu den tatsächlich angelegten Messspannungen liegen. Bei großen Abweichungen kontrollieren Sie, z.B. die eingestellten Wandlerverhältnisse.

WARNUNG

Vor hohen Spannungen und Strömen!

Am Gerät angelegte Nennspannungen über 300 VAC gegen Erde können zu Personenschäden führen und das Gerät zerstören.

· Schließen Sie Spannungen in Netzen mit

Nennspannungen über 300 VAC gegen Erde über Spannungswandler an.

· Überschreiten Sie die im Benutzerhandbuch

und auf dem Typenschild genannten Grenzwerte nicht! Dies ist auch bei der Prüfung und der Inbetriebnahme zu beachten.

13.3 Messstrom anlegen

· in den kurzgeschlossenen Strommesseingängen das Gerät ca. 0 Ampere anzeigt.

· Sie gegebenenfalls das Stromwandlerverhältnis an die verwendeten Stromwandler anpassen (Standardeinstellung: 5/5 A).

HINWEIS

Das Gerät ist nur für die Messung von Wechselspannungen und -strömen geeignet! Legen Sie keine Gleichspannungen an!

13.4 Drehfeldrichtung prüfen

Prüfen Sie in der Messwertanzeige des Geräts die Richtung des Spannungs-Drehfelds. Üblicherweise liegt ein „rechtes“ Drehfeld vor (Ergänzende Informationen siehe Kap.„12.8.4 Drehfeldrichtung“ auf Seite 41).

13.5 Phasenzuordnung prüfen

Die Zuordnung Außenleiter (Phase) zu Stromwandler ist richtig, wenn man einen Stromwandler sekundärseitig kurzschließt und der vom Gerät angezeigte Strom im dazugehörigen Außenleiter auf 0 A sinkt.

13.6 Leistungsmessung prüfen

1. Schließen Sie alle Stromwandlerausgänge außer einem kurz und prüfen Sie die angezeigten Leistungen.

2. Das Gerät darf nur im Außenleiter (Phase) mit dem nicht kurzgeschlossenen Stromwandlerausgang eine Leistung anzeigen.

3. Trifft dies nicht zu, prüfen Sie die Anschlüsse der Messspannung und des Messstromes.

Das Gerät erlaubt

· den Anschluss von ../1 A- und ../5 A-Stromwandlern.

· nur die Messung von Wechselströmen über die Strommesseingänge (keine Gleichströme!).

Beachten Sie beim Anlegen des Messstroms, dass

· alle Stromwandlerausgänge außer einem kurzgeschlossen sind.

· die vom Gerät angezeigten Ströme in realistischen Bereichen im Vergleich zu den tatsächlich angelegten liegen. Der vom Gerät angezeigte Strom muss, unter Berücksichtigung des Stromwandler-Übersetzungsverhältnisses, mit dem Eingangsstrom übereinstimmen.

Stimmt der Betrag der gemessenen Wirkleistung aber das Vorzeichen ist negativ, kann das 2 Ursachen haben:

1. Vertauschte Anschlüsse S1(k) und S2(l) am Stromwandler oder

2. Wirkenergie wird zurück ins Netz geliefert.

13.7 Messung prüfen

Richtig angeschlossene Spannungs- und Strommesseingänge ergeben korrekt berechnete und angezeigte Einzel- und Summenleistungen.

www.janitza.de UMG 96-S2

13.8 Einzelleistungen prüfen

Ist ein Stromwandler dem falschen Außenleiter (Phase) zugeordnet, wird die dazugehörige Leistung falsch gemessen und angezeigt.

Außenleiter und Stromwandler sind am Gerät korrekt zugeordnet, wenn keine Spannung zwischen Außenleiter und dem dazugehörigen Stromwandler (primär) anliegt.

Um sicherzustellen, dass ein Außenleiter am Spannungsmesseingang dem richtigen Stromwandler zugeordnet ist, kann man den jeweiligen Stromwandler sekundärseitig kurzschließen. Die vom Gerät angezeigte Scheinleistung muss dann in diesem Außenleiter (Phase) Null sein.

Wird die Scheinleistung korrekt angezeigt aber die Wirkleistung mit negativem ( „-“) Vorzeichen, dann sind die Stromwandlerklemmen vertauscht oder es wird Leistung an das Energieversorgungsunternehmen geliefert.

13.9 Summenleistungen prüfen

Werden alle Spannungen, Ströme und Leistungen für die jeweiligen Außenleiter richtig angezeigt, stimmen auch die vom Gerät gemessenen Summenleistungen. Zur Bestätigung vergleichen Sie die vom Gerät gemessenen Summenleistungen mit den Arbeiten der in der Einspeisung sitzenden Wirk- und Blindleistungszähler.

UMG 96-S2 www.janitza.de

14. Messwertanzeige- und automatisches Anzeigewechsel-Proﬁl

14.1 Messwertanzeigen

Nach einer Netzwiederkehr zeigt das Gerät die erste Messwertanzeige aus dem Messwertanzeigen-Proﬁl 1 (Standard-Einstellung).

Um die Auswahl von Messwertanzeigen übersichtlich zu halten, sortiert das Gerät die Messwertanzeigen und damit die Messwerte in Proﬁle.

Das Gerät stellt 3 Messwertanzeigen-Proﬁle mit unterschiedlicher Zusammenstellung von Messwertanzeigen zur Verfügung. Das Messwertanzeigen-Proﬁl wählen Sie in der Parameter-Adresse

037.

Die in den Messwertanzeigen-Proﬁle enthaltenen Messwerte erscheinen nacheinander bei Tastenbetätigung.

Messwertanzeigen-Proﬁl (Parameter-Adr. 037)

Parameter-

Einstellung

0 Messwertanzeigen-Proﬁl 1

1 Messwertanzeigen-Proﬁl 2. 2 Messwertanzeigen-Proﬁl 3.

Tab. Proﬁl-Einstellung

Proﬁle

(Standard-Einstellung).

HINWEIS

Eine Übersicht der Messwertanzeigen-Proﬁle ﬁnden Sie im Kap. „14.4 Übersicht Messwertanzeigen - Anzeigenproﬁl 1-3“ auf Seite 46.

14.2 Automatisches Anzeigenwechsel-Proﬁl

Alle Messwertanzeigen sind vom Gerät einmal in der Sekunde abrufbar. Alternativ zu den o.g. Messwertanzeigen-Proﬁle und dem Abruf der Messwerte per Tastenbetätigung, kann am Gerät auch eine automatisch wechselnde Messwertanzeige eingestellt werden.

Um die Auswahl von Messwerten übersichtlich zu halten, sortiert das Gerät die Messwert für die automatischen Anzeigenwechsel ebenfalls in Proﬁle.

Um das automatische Anzeigenwechsel-Proﬁl zu aktivieren, programmieren Sie in der Parameter-Adresse 039 des Geräts eine Wechselzeit >0.

Betätigen Sie zwischen den automatischen Anzeigenwechsel eine Taste, erscheint die nächste im Proﬁl hinterlegte Messwertanzeige. Bei mehrfacher Betätigung der Taste, blättern Sie zwischen den hinterlegten Messwerten im gewählten Anzeigenwechsel-Proﬁl.

Nach 60 s ohne Tastenbetätigung schaltet das Gerät wieder auf den automatischen Anzeigenwechsel.

Wechselzeit (Parameter-Adr. 039)

ParameterEinstellung

0 Automatischer Anzeigenwechsel de-

1 .. 60 Wechselzeit in Sekunden.

Tab. Automatische Wechselzeit-Einstellung

Wechselzeit

aktiviert (Standard-Einstellung).

Gültig für alle automatischen Anzeigenwechselproﬁle.

Anzeigenwechsel-Proﬁl (Parameter-Adr. 038)

ParameterEinstellung

0 Messwertanzeigen-Proﬁl 1

1 Messwertanzeigen-Proﬁl 2. 2 Messwertanzeigen-Proﬁl 3.

Tab. Anzeigenwechsel-Proﬁl-Einstellung

Anzeigenwechsel-Proﬁle

(Standard-Einstellung).

HINWEIS

Eine Übersicht der automatischen Anzeigewechsel-Proﬁle ﬁnden Sie im Kap. „14.5 Übersicht automatische Anzeigenwechsel-Proﬁle 1-3“ auf Seite 50.

14.3 Messwertanzeige über die Software

GridVis

Die Software GridVis

programmieren.

bietet eine anschauliche Darstellung und eine bequeme Art der Konﬁguration von Messwertanzeigen.

Um die Software GridVis® zu verwenden, verbinden Sie Ihr Gerät über die serielle Schnittstelle (RS485) mit einem PC (siehe Kap. „8. Anschluss und Verbindung“ auf Seite 27).

HINWEIS

Die Messwertanzeigen-Proﬁle und das Anzeigewechsel-Proﬁl konﬁgurieren Sie bequem über die Netzvisualisierungs-Software GridVis®.

www.janitza.de UMG 96-S2

UMG 96-S2 www.janitza.de

14.4 Übersicht Messwertanzeigen - Anzeigenproﬁl 1-3

A01

1 2 3

Messwerte L1-N Spannung L2-N Spannung L3-N Spannung

A02

B01

C01

1 2 3 1 2 3 1 2 3

Mittelwerte L1-N Spannung L2-N Spannung L3-N Spannung

B02

Maxwerte L1-N Spannung L2-N Spannung L3-N Spannung

C02

1 2 3 1 2 3 1 2 3 1 2 3

Messwerte L1-L2 Spannung L2-L3 Spannung L3-L1 Spannung

A03

Mittelwerte L1-L2 Spannung L2-L3 Spannung L3-L1 Spannung

B03

Maxwerte L1-L2 Spannung L2-L3 Spannung L3-L1 Spannung

C03

1 2 3 1 2 3 1 2 3 1 2 3

Messwerte

L1 Strom L2 Strom L3 Strom

A04

Mittelwerte

L1 Strom L2 Strom L3 Strom

B04

Maxwerte

L1 Strom L2 Strom L3 Strom

C04

1 2 3 1 2 3 1 2 3 1 2 3

Messwert

Summe

Strom im N

Mittelwert

Summe

Strom im N

Maxwert

Summe Messwert

Strom im N

D01

Minwerte L1-N Spannung L2-N Spannung L3-N Spannung

D02

Minwerte

L1-L2 Spannung L2-L3 Spannung L3-L1 Spannung

D03

Maxwerte (Mittelw.)

L1 Strom

L2 Strom

L3 Strom

D04

Maxwerte

Summe Mittelwert

Strom im N

A05

B05

C05

1 2 1 2 1 2

Messwerte L1 Wirkleistung L2 Wirkleistung L3 Wirkleistung

A06

Mittelwert L1 Wirkleistung L2 Wirkleistung L3 Wirkleistung

B06

Maxwerte L1 Wirkleistung L2 Wirkleistung L3 Wirkleistung

C06

1 2 3 1 2 3 1 2 3 1 2 3

Messwert

Summe

Wirkleistung

A07

Mittelwert

Summe

Wirkleistung

B07

Maxwert

Summe

Wirkleistung

C07

1 2 1 2 1 2

Messwerte L1 Scheinleistung L2 Scheinleistung L3 Scheinleistung

A08

Mittelwerte L1 Scheinleistung L2 Scheinleistung L3 Scheinleistung

B08

Maxwerte L1 Scheinleistung L2 Scheinleistung L3 Scheinleistung

C08

1 2 3 1 2 3 1 2 3

Messwert

Summe

Scheinleistung

Mittelwert

Summe

Scheinleistung

Maxwert

Summe

Scheinleistung

D06

Maxwert

Summe

Wirkl.-Mittelwert

... Anzeigeproﬁl 1

... Anzeigeproﬁl 2

... Anzeigeproﬁl 3

www.janitza.de UMG 96-S2

A09

B09

1 2 1 2 1 2

Messwerte L1 Blindleistung L2 Blindleistung L3 Blindleistung

A10

Mittelwerte L1 Blindleistung L2 Blindleistung L3 Blindleistung

B10

1 2 3 1 2 3 1 2 3

Messwert

Summe Blindleist.

A11

Maxwert

Summe Blindleist.

B11

1 2 1 2 1 2

Messwert

Klirrfaktor THD

U L1

A12

Messwert

Klirrfaktor THD

U L2

B12

1 2 1 2 1 2

Messwert

Klirrfaktor THD

I L1

Messwert

Klirrfaktor THD

I L2

C09

Maxwerte (ind) L1 Blindleistung L2 Blindleistung L3 Blindleistung

C10

Maxwert (ind)

Summe Blindleist.

C11

Messwert

Klirrfaktor THD

U L3

C12

Messwert

Klirrfaktor THD

I L3

A13

1 2 1 2 1 2

Maxwert

Klirrfaktor THD

U L1

A14

1 2 1 2 1 2

Maxwert

Klirrfaktor THD

I L1

A15

1 2

Messwert L1 cos(phi) L2 cos(phi) L3 cos(phi)

A16

1 2 3 1 2

Messwert

Summe cos(phi)

B13

Maxwert

Klirrfaktor THD

U L2

B14

Maxwert

Klirrfaktor THD

I L2

B16

Mittelwert

Summe cos(phi)

C13

Maxwert

Klirrfaktor THD

U L3

C14

Maxwert

Klirrfaktor THD

I L3

... Anzeigeproﬁl 1

... Anzeigeproﬁl 2

... Anzeigeproﬁl 3

UMG 96-S2 www.janitza.de

A17

1 2 3

Messwert

Frequenz L1

Drehfeldanzeige

A18

1 2 3

Messwert Summe

Wirkenergie

(ohne Rücklauf-

sperre)

A19

B17

1 2 3

Minwert

Frequenz L1

Drehfeldanzeige

B18

1 2 3

Messwert

Summe Wirk-

energie (Bezug)

B19

1 2 3 1 2 3 1 2 3

Messwert Blindenergie Summe (ind)

A20

Messwert

Blindenergie

Summe (kap)

1 2 3

Betriebsstunden-

zähler 1

C17

1 2 3

Maxwert

Frequenz L1

Drehfeldanzeige

C18

1 2 3 1 2 3

Messwert Summe

Wirkenergie

(Lieferung)

C19

Messwert

Blindenergie

Summe (Gesamt)

D18

Messwert Summe

Scheinenergie

A21

Messwert

1. Oberschwing. U L1

A22

Messwert

1. Oberschwing. U L2

A23

Messwert

1. Oberschwing. U L3

A24

Messwert

1. Oberschwing.

I L1

B21

H21

2 2 2

Messwert

3. Oberschw. U L1

B22

...

Messwert

15. Oberschw. U L1

H22

2 2 2

Messwert

3. Oberschw. U L2

B23

...

Messwert

15. Oberschw. U L2

H23

2 2 2

Messwert

3. Oberschw. U L3

B24

...

Messwert

15. Oberschw. U L3

H24

2 2 2

Messwert

3. Oberschw. I L1

...

Messwert

15. Oberschw. I L1

... Anzeigeproﬁl 1

... Anzeigeproﬁl 2

... Anzeigeproﬁl 3

www.janitza.de UMG 96-S2

A25

Messwert

1. Oberschwing. I L2

A26

Messwert

1. Oberschwing. I L3

A27

Maxwert

1. Oberschwing.

U L1

A28

Maxwert

1. Oberschwing.

U L2

H25

Messwert

15. Oberschwing. I L2

H26

Messwert

15. Oberschwing. I L3

H27

B25

Messwert

3. Oberschwing. I L2

B26

Messwert

3. Oberschwing. I L3

B27

2 2

...

2 2

...

2 2 2

Maxwert

3. Oberschwing.

U L1

B28

...

Maxwert

15. Oberschwing. U L1

H28

2 2 2

Maxwert

3. Oberschwing. U L2

...

Maxwert

15. Oberschwing. U L2

A29

Maxwert

1. Oberschwing. U L3

A30

Maxwert

1. Oberschwing.

I L1

A31

Maxwert

1. Oberschwing.

I L2

A32

Maxwert

1. Oberschwing.

I L3

B29

H29

2 2 2

Maxwert

3. Oberschwing. U L3

B30

...

Maxwert

15. Oberschwing. U L3

H30

2 2 2

Maxwert

3. Oberschwing. I L1

B31

...

Maxwert

15. Oberschwing. I L1

H31

2 2 2

Maxwert

3. Oberschwing. I L2

B32

...

Maxwert

15. Oberschwing. I L2

H32

2 2 2

Maxwert

3. Oberschwing. I L3

...

Maxwert

15. Oberschwing. I L3

... Anzeigeproﬁl 1

... Anzeigeproﬁl 2

... Anzeigeproﬁl 3

UMG 96-S2 www.janitza.de

14.5 Übersicht automatische Anzeigenwechsel-Proﬁle 1-3

HINWEIS

Beachten Sie!

· Die Messwertanzeigen wechseln, je nach eingestellter Wechselzeit (Parameter-Adr. 039).

· Die Anzeigewechsel-Proﬁle beinhalten nicht alle Messwertanzeigen! Folgend sind die im jeweiligen Proﬁl angezeigten Messwerte dargestellt.

A01

1 2 3

Messwerte L1-N Spannung L2-N Spannung L3-N Spannung

A02

Messwerte

L1-L2 Spannung L2-L3 Spannung L3-L1 Spannung

A10

Messwert

Summe Blindleist.

A16

1 2 3

Messwert

Summe cos(phi)

A17

1 2

Messwert

Frequenz L1

Drehfeldanzeige

A18

1 2

Messwert Summe

Wirkenergie

(ohne Rücklauf-

sperre)

B18

1 2

Messwert

Summe Wirk-

energie

(Bezug)

C18

1 2

Messwert Summe

Wirkenergie

(Lieferung)

A03

1 2 3

Messwerte

L1 Strom L2 Strom L3 Strom

A04

Messwert

Summe

Strom im N

A05

Messwerte L1 Wirkleistung L2 Wirkleistung L3 Wirkleistung

A06

1 2 3

Messwert

Summe

Wirkleistung

A07

Messwerte

L1 Scheinleistung L2 Scheinleistung L3 Scheinleistung

A19

1 2

Messwert (ind)

Blindenergie

A20

Betriebsstunden-

zähler 1

A21

Messwert

1. Oberschwing.

U L1

A22

Messwert

1. Oberschwing. U L2

A23

Messwert

1. Oberschwing.

U L3

... Anzeigewechsel-Proﬁl 1

... Anzeigewechsel-Proﬁl 2

... Anzeigewechsel-Proﬁl 3

www.janitza.de UMG 96-S2

A24

Messwert

1. Oberschwing. I L1

A25

Messwert

1. Oberschwing. I L2

A26

Messwert

1. Oberschwing. I L3

UMG 96-S2 www.janitza.de

15. Anschlussbeispiel

RS485-Bus

Digitaler Ausgang

Digital output

Versorgungsspannung

Power supply voltage

N/- L/+

1 2

B C A

Spannungsmessung

Voltage measurement

V1V2V3V

3 4 5 6

1)1)1) 1)

14151617

BV+

RS485

Strommessung

Current measurement

S2 S1 S2 S1 S2 S1

2) 2) 2)

Data GND

Funktionserde

Functional ground

UMG 96-S2

Consumer

Verbraucher

Abb. Anschlussbeispiel UMG 96-S2

230V/400V 50Hz

1) UL/IEC zugelassene Überstrom-Schutzeinrichtung

2) Kurzschlussbrücken (extern)

www.janitza.de UMG 96-S2

UMG 96-S2 www.janitza.de

16. Service und Wartung

Das Gerät wird vor der Auslieferung verschiedenen Sicherheitsprüfungen unterzogen und mit einem Siegel gekennzeichnet. Wird ein Gerät geöffnet, so müssen die Sicherheitsprüfungen wiederholt werden. Eine Gewährleistung wird nur für ungeöffnete Geräte übernommen.

16.1 Instandsetzung und Kalibrierung

Instandsetzung und Kalibrierung des Geräts darf nur vom Hersteller durchgeführt werden. Der Hersteller empﬁehlt in Zeitintervallen von 5 Jahren eine Kalibrierung des Geräts vom Hersteller selbst oder von einem akkreditierten Labor durchführen zu lassen.

WARNUNG

Warnung vor unerlaubten Manipulationen oder unsachgemäße Verwendung des Geräts.

Das Öffnen, Zerlegen oder unerlaubtes Manipulieren des Geräts, das über die angegebenen mechanischen, elektrischen oder anderweitigen Betriebsgrenzen hinausgeht, kann zu Sachschaden oder Verletzungen bis hin zum Tod führen.

· Nur elektrotechnisch qualiﬁziertes Personal darf an Geräten und deren Komponenten, Baugruppen, Systemen und Stromkreisen arbeiten!

· Verwenden Sie Ihr Gerät oder Komponente stets so, wie in der zugehörigen Dokumentation beschrieben.

· Senden Sie bei erkennbaren Beschädigungen, auch zur Instandsetzung und zur Kalibrierung, das Gerät zurück an den Hersteller!

16.3 Gerätejustierung

Der Hersteller justiert vor Auslieferung die Geräte. Eine Nachjustierung ist bei Einhaltung der Umgebungsbedingungen nicht notwendig.

16.4 Firmware-Update

Firmware-Updates Ihres Geräts tätigen Sie mit der Software GridVis Ihnen auf unserer Website als Download zur Verfügung.

16.5 Service

Für Fragen, die nicht in diesem Benutzerhandbuch beschrieben sind, wenden Sie sich bitte an den Hersteller. Bitte halten Sie dazu folgende Angaben bereit:

· Gerätebezeichnung (Typenschild).

· Seriennummer (Typenschild).

· Software Release (siehe Messwertanzeige).

· Messspannung und Versorgungsspannung.

· Genaue Fehlerbeschreibung.

. Die Software GridVis® steht

16.2 Frontfolie und Display

Bitte beachten Sie bei der Pﬂege und Reinigung der Frontfolie und des Displays:

ACHTUNG

Sachschaden durch falsche Pﬂege und Reinigung des Geräts.

Die Verwendung von Wasser oder anderen Lösungsmitteln, wie z.B. denaturiertem Alkohol, Säuren, säurehaltige Mittel für die Frontfolie oder das Display, können das Gerät beim Reinigen beschädigen oder zerstören. Wasser kann z.B. in Geräte-Gehäuse eindringen und das Gerät zerstören.

· Reinigen Sie das Gerät, die Frontfolie oder

das Display mit einem weichen Tuch.

· Benutzen Sie bei starker Verschmutzung ein mit klarem Wasser angefeuchtetes Tuch.

· Reinigen Sie die Frontfolie und das Display, z.B. Fingerabdrücke, mit einem speziellen LCD-Reiniger und einem fusselfreien Tuch.

· Verwenden Sie keine Säuren oder säurehaltige Mittel zum Reinigen der Geräte.

www.janitza.de UMG 96-S2

17. Fehlermeldungen

Bei Fehlern besitzt das Gerät 3 Arten von Fehlermeldungen:

· Warnungen.

· schwerwiegende Fehler.

· Messbereichsüberschreitungen.

Bei Warnungen und schwerwiegenden Fehlern erscheint die Fehlermeldung „EEE“ gefolgt von einer Fehlernummer:

Symbol für Fehlermeldung

Fehlernummer

Abb. Display mit Fehlermeldung und Fehlernummer.

Die 3-stellige Fehlernummer gibt einen Hinweis auf die Fehlerursache - falls vom Gerät feststellbar

- und liefert dazu eine Fehlerbeschreibung:

17.1 Warnungen

Warnungen sind Fehler, die über die Taste 1 oder Taste 2 quittiert werden können. Die Erfassung und Anzeige von Messwerten läuft dennoch.

Fehler Fehlerbeschreibung

EEE 500

Das Gerät ermittelt keine Netzfrequenz! Ursachen:

· Die Spannung an L1 ist zu niedrig oder es liegt keine Spannung an.

· Die Netzfrequenz liegt außerhalb des Frequenzbereichs (45 - 65 Hz).

Dieser Fehler erscheint nach jeder Spannungswiederkehr erneut.

17.2 Schwerwiegende Fehler

Senden Sie das Gerät zur Überprüfung an den Hersteller!

Fehler Fehlerbeschreibung

EEE 910

Fehler beim Lesen der Kalibrierung.

Symbol für Fehlermeldung

Fehlerursache

Fehlerbeschreibung

Abb. Display mit Fehlermeldung und Fehlernummer (aufgeteilt in Fehlerursache und Fehlerbeschreibung).

Beispiel der Fehlermeldung 911:

Die Fehlernummer setzt sich in diesem Fall aus dem schwerwiegenden Fehler 910 und dem internen Fehler 0x01 zusammen:

In diesem Beispiel besteht ein Fehler beim Lesen der Kalibrierung aus dem EEPROM. Senden Sie das Gerät zur Überprüfung an den Hersteller!

Abb.-Beispiel: Display mit Fehlermeldung

17.3 Interne Fehlerursachen-Erkennung

In einigen Fällen erkennt das Gerät die Ursachen für einen Fehler und kann diese über einen Fehlercode melden. Senden Sie das Gerät zur Überprüfung an den Hersteller!

angez.

Fehler-

nummer

911 0x01

Fehler-

code

Fehlerbeschreibung

EEPROM antwortet nicht.

UMG 96-S2 www.janitza.de

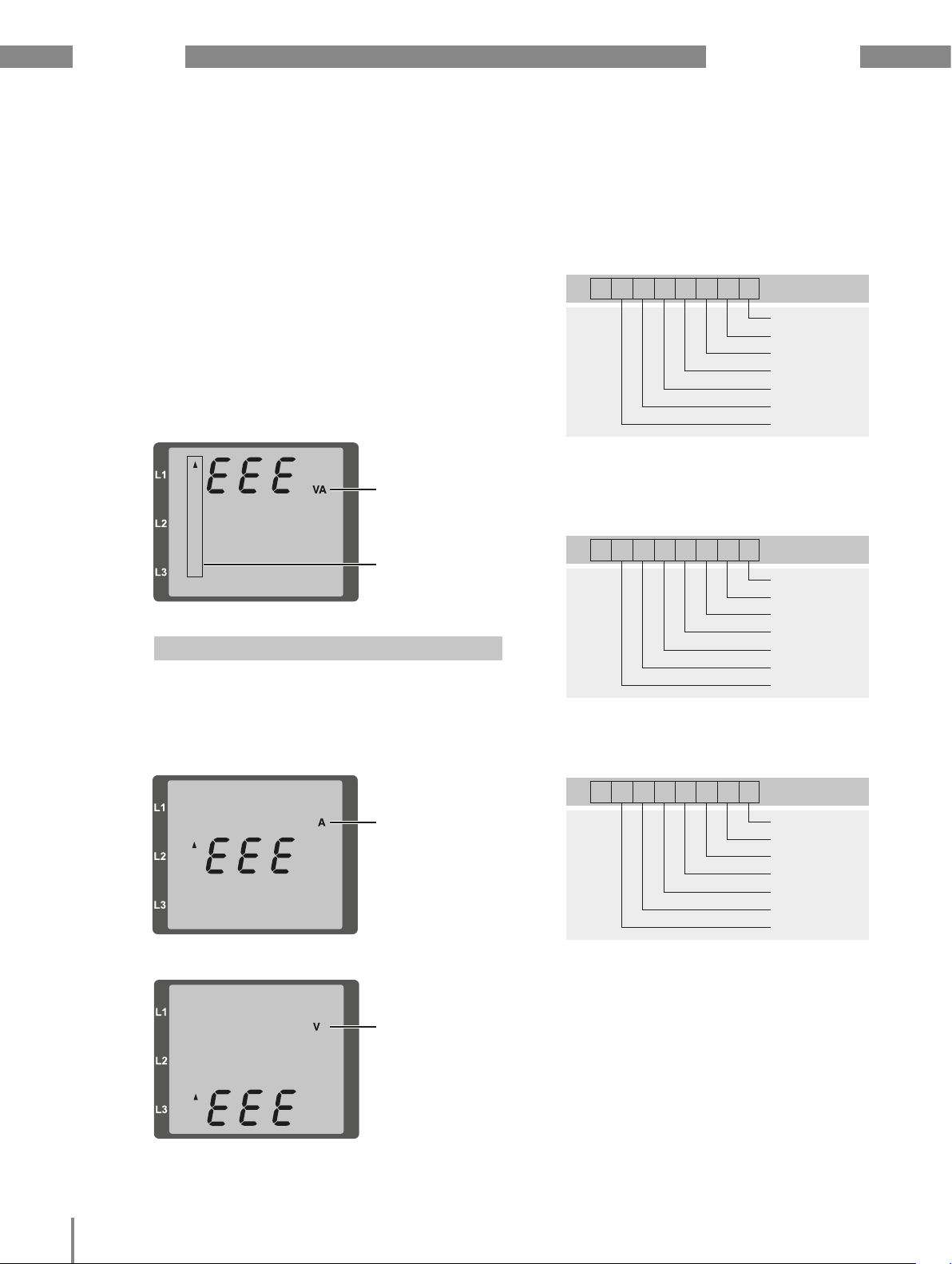

17.4 Messbereichsüberschreitung

Messbereichsüberschreitungen

· bestehen, wenn mindestens einer der drei Spannungs- oder Strommesseingänge außerhalb der Grenzwerte für den Messbereich liegt.

· erscheinen so lange sie andauern und können nicht quittiert werden.

Ein Pfeil „nach oben“ markiert die jeweilige Phase, in der die Messbereichsüberschreitung besteht.

Die Einheit „V“ für die Spannung und „A“ für den Strom zeigt, ob die Messbereichsüberschreitung im Spannungs- oder Strompfad besteht.

A = Strompfad V = Spannungspfad

Phase (L1/L2/L3) der Messbereichsüberschreitung.

Abb. Display mit Messbereichsüberschreitung

Grenzwerte der Messbereichsüberschreitung:

I = 7 A

L-N

eff

= 300 V

rms

Beispiele

17.5 Parameter Messbereichsüberschreitung

Im Parameter Messbereichsüberschreitung (Adr. 600) liegt eine kodierte Fehlerbeschreibung in folgendem Format:

0 0 0 0 0 0 0 0

Spannung U1 Spannung U2 Spannung U3 Strom I1 Strom I2 Strom I3 Frequenz

Beispiel 1 Fehler im Strompfad I der Phase 2:

0 0 0 1 0 0 0 0

Spannung U1 Spannung U2 Spannung U3 Strom I1 Strom I2 Strom I3 Frequenz

Beispiel 2 Fehler im Spannungspfad U

der Phase 3:

L-N

A = Strompfad

Abb. Anzeige Messbereichsüberschreitung im Strompfad der

2. Phase (I2).

V = Spannungspfad

Abb. Anzeige Messbereichsüberschreitung im Spannungspfad L3.

0 0 0 0 0 1 0 0

Spannung U1 Spannung U2 Spannung U3 Strom I1 Strom I2 Strom I3 Frequenz

www.janitza.de UMG 96-S2

17.6 Vorgehen im Fehlerfall

Fehlermöglichkeit Ursache Abhilfe

Keine Anzeige Externe Sicherung für die Versorgungsspan-

Keine Stromanzeige Messspannung nicht angeschlossen. Messspannung anschließen.

Angezeigter Strom ist zu groß oder zu klein.

Angezeigte Spannung ist zu groß oder zu klein.

Angezeigte Spannung ist zu klein.

Phasenverschiebung ind/kap.

Wirkleistung ist zu groß oder zu klein. *

Wirkleistung Bezug/Lieferung ist vertauscht.

Ein Ausgang reagiert nicht.

„StG onE“ im Display

„EEE“ im Display Siehe Fehlermeldungen. Keine Verbindung zum

Gerät.

Trotz obiger Maßnahmen funktioniert das Gerät nicht.

* Ist der max. Gesamt-Energiewert erreicht, erscheint die Anzeige „0“.

nung hat ausgelöst.

Messstrom nicht angeschlossen. Messstrom anschließen. Strommessung in der falschen Phase. Anschluss überprüfen und ggf. korrigieren. Stromwandlerfaktor falsch programmiert. Stromwandler-Übersetzungsverhältnis am

Stromoberschwingung überschreitet den Stromscheitelwert am Messeingang

Der Strom am Messeingang wurde unterschritten.

Messung in der falschen Phase. Anschluss überprüfen und ggf. korrigieren. Spannungswandler falsch programmiert. Spannungswandler-Übersetzungsverhältnis

Messbereichsüberschreitung. Spannungswandler verwenden. Der Spannungsscheitelwert am Messeingang

wurde durch Oberschwingungen überschritten.

Strompfad ist dem falschen Spannungspfad zugeordnet.

Das programmierte Spannungswandler-Übersetzungsverhältnis ist falsch

Ein Strompfad ist dem falschen Spannungspfad zugeordnet.

Das programmierte Spannungswandler-Übersetzungsverhältnis ist falsch

Mindestens ein Stromwandleranschluss ist vertauscht.

Ein Strompfad ist dem falschen Spannungspfad zugeordnet.

Falsch angeschlossener Ausgang. Anschluss überprüfen und ggf. korrigieren.

Firmware-Update fehlgeschlagen.

Falsche Geräteadresse Geräteadresse korrigieren. Unterschiedliche Bus-Geschwindigkeiten

(Baudrate) Falsches Protokoll. Protokoll korrigieren. Terminierung fehlt. Bus mit Abschlusswiderstand abschließen. Gerät defekt. Gerät und Fehlerbeschreibung zur Überprü-

Sicherung ersetzen.

Stromwandler ablesen und programmieren. Stromwandler mit einem größeren Strom-

wandler-Übersetzungsverhältnis einbauen. Stromwandler mit einem kleineren Strom-

wandler-Übersetzungsverhältnis einbauen.

am Spannungswandler ablesen und programmieren.

Achtung! Stellen Sie sicher, dass die Messeingänge nicht überlastet werden.

Anschluss überprüfen und ggf. korrigieren.

Stromwandler-Übersetzungsverhältnis am Stromwandler ablesen und am Gerät neu konﬁgurieren.

Anschluss überprüfen und ggf. korrigieren.

Spannungswandler-Übersetzungsverhältnis am Spannungswandler ablesen und am Gerät neu konﬁgurieren.

Anschluss überprüfen und ggf. korrigieren.

Firmware-Update über die Software GridVis erneuern.

Geschwindigkeit (Baudrate) korrigieren.

fung an den Hersteller senden.

HINWEIS

Sachschaden durch überlastete Messeingänge! Zu hohe Strom- und Spannungswerte überlasten die Messeingänge und können das Gerät beschädigen. Beachten Sie die angegebenen Grenzwerte auf dem Typenschild und in den technischen Daten dieses Handbuchs.

UMG 96-S2 www.janitza.de

18. Technische Daten

Allgemein

Nettogewicht (mit aufgesetzten Steckverbindern) ca. 250 g Verpackungsgewicht (inkl. Zubehör) ca. 500 g Schlagfestigkeit IK07 nach IEC 62262

Transport und Lagerung

Folgende Angaben gelten für in der Originalverpackung transportierte und gelagerte Geräte. Freier Fall 1 m Temperatur K55 (-25° C bis +70° C) Relative Luftfeuchte 0 bis 90% RH

Umgebungsbedingungen im Betrieb

Das UMG 96-S2 wettergeschützt und ortsfest einsetzen. Schutzklasse II nach IEC 60536 (VDE 0106, Teil 1). Bemessungstemperaturbereich K55 (-10° C .. +55° C) Relative Luftfeuchte 0 bis 75% RH Betriebshöhe 0 .. 2000 m über NN Verschmutzungsgrad 2 Einbaulage beliebig Lüftung keine Fremdbelüftung erforderlich Fremdkörper- und

Wasserschutz

- Front

- Rückseite

- Front mit Dichtung

IP40 nach EN60529 IP20 nach EN60529 IP54 nach EN60529

Versorgungsspannung

Nennbereich AC 90 V - 265 V (50/60 Hz) oder

DC 90 V - 250 V, 300 V CATIII Arbeitsbereich +-10% vom Nennbereich Leistungsaufnahme max. 1,5 VA / 0,5 W Interne Sicherung,

nicht austauschbar Empfohlene Überstromschutzeinrichtung

Typ T1A / 250 VDC / 277 VAC

gemäß IEC 60127

6-16 A (Char. B, IEC-/UL-Zulassung) für den Leitungsschutz

Spannungsmessung

3-Phasen 4-Leitersysteme mit Nennspannungen bis 230 V/400 V (+-10%) nach IEC Überspannungskategorie 300 V CAT III Bemessungsstoßspannung 4 kV Absicherung der

Spannungsmessung Messbereich L-N 0

1 - 10 A

(mit IEC-/UL-Zulassung)

.. 300 Vrms

(max. Überspannung 400 Vrms )

Messbereich L-L 0

.. 425 Vrms

(max. Überspannung 620 Vrms ) Messbereichsüberschreitung L-N U

> 300 Vrms

L-N

Auﬂösung 0,01 V Crest-Faktor 1,9 (bez. auf Messbereich) Impedanz 3 MΩ/Phase Leistungsaufnahme ca. 0,1 VA Abtastfrequenz 8 kHz Frequenz der

Grundschwingung

- Auﬂösung

1) Das Gerät ermittelt Messwerte nur, wenn am Spannungsmesseingang V1 eine Spannung L1-N von größer 20 Veff (4-Leitermessung) oder eine Spannung L1-L2 von größer 34 Veff (3-Leitermessung) anliegt.

45 Hz .. 65 Hz

0,01 Hz

www.janitza.de UMG 96-S2

Strommessung

Nennstrom x/1 und x/5 A Messbereich Messbereichsüberschreitung I > 7 Aeff Crest-Faktor (bezogen auf den Nennstrom) 2 Auﬂösung 1 mA (Display 0,01 A) bei ../5 A

Überspannungskategorie 300 V CAT II Bemessungsstoßspannung 2 kV Leistungsaufnahme ca. 0,2 VA (Ri=5 mΩ) Überlast für 1 s 60 A (sinusförmig) Abtastfrequenz 8 kHz

Serielle Schnittstelle

RS485 - Modbus RTU/Slave 9,6 kbps, 19,2 kbps, 38,4 kbps

Digitaler Ausgang

1 digitaler Ausgang, Halbleiterrelais, nicht kurzschlussfest. Schaltspannung max. 60 V DC Schaltstrom max. 50 mAeff DC Impulsausgang (Energie-Impulse) max. 12,5 Hz

0,005 .. 6 A

eff

1/4 mA bei ../1 A

Anschlussvermögen der Klemmstellen (Versorgungsspannung)

Anschließbare Leiter (Pro Klemmstelle nur einen Leiter anschließen!): Eindrähtige, mehrdrähtige, feindrähtige 0,08 - 2,5 mm Stiftkabelschuhe, Aderendhülsen 0,2 - 2,5 mm Anzugsdrehmoment 0,4 - 0,5 Nm Abisolierlänge 7 mm

Anschlussvermögen der Klemmstellen (Spannungsmessung)

Anschlussvermögen der Klemmstellen (Strommessung)

Anschlussvermögen der Klemmstellen (serielle Schnittstelle)

Eindrähtige, mehrdrähtige, feindrähtige 0,2 - 1,5 mm Stiftkabelschuhe, Aderendhülsen 0,2 - 1,5 mm Anzugsdrehmoment 0,2 - 0,25 Nm Abisolierlänge 7 mm

, AWG 28-12

, AWG 28 - 16

Anschlussvermögen der Klemmstellen (digitaler Ausgang)

Eindrähtige, mehrdrähtige, feindrähtige 0,2 - 1,5 mm Stiftkabelschuhe, Aderendhülsen 0,2 - 1,5 mm Anzugsdrehmoment 0,2 - 0,25 Nm Abisolierlänge 7 mm

, AWG 28 -16

UMG 96-S2 www.janitza.de

18.1 Kenngrößen von Funktionen

Funktion Symbol Genauigkeitsklasse Messbereich Anzeigebereich

Gesamt-Wirkleistung P 0,5 Gesamt-Blindleistung QA, Qv 1 Gesamt-Scheinleistung SA, Sv 0,5 Gesamt-Wirkenergie Ea 0,5

Gesamt-Blindenergie ErA, ErV 1 Gesamt-Scheinenergie EapA,EapV 0,5 Frequenz f 0,05 Phasenstrom I 0,2 Neutralleiterstrom berechnet INc 1,0 Spannung U L-N 0,2 Spannung U L-L 0,2 Leistungsfaktor PFA, PFV 0,5

(IEC61557-12) 0 W .. 5,4 kW 0 W .. 999 GW *

(IEC61557-12) 0 var .. 5,4 kvar 0 var .. 999 Gvar *

(IEC61557-12) 0 VA .. 5,4 kVA 0 VA .. 999 GVA *

(IEC61557-12)

0,5S

(IEC61557-12) 0 varh .. 999 Gvarh 0 varh .. 999 Gvarh *

(IEC62053-22)

(IEC61557-12) 0 VAh .. 999 GVAh 0 VAh .. 999 GVAh *

(IEC61557-12) 45 Hz .. 65 Hz 45,00 Hz .. 65,00 Hz (IEC61557-12) 0,005 Arms .. 6 Arms 0 A .. 999 kA (IEC61557-12) 0,03 A .. 25 A 0,03 A .. 999 kA (IEC61557-12) 10 Vrms .. 300 Vrms 0 V .. 999 kV (IEC61557-12) 18 Vrms .. 620 Vrms 0 V .. 999 kV (IEC61557-12) 0,00 .. 1.00 0,00 .. 1,00

0 Wh .. 999 GWh 0 Wh .. 999 GWh *

Kurzzeit-Flicker, Langzeitﬂicker Pst, Plt - - Spannungseinbrüche (L-N) Udip - - Spannungsüberhöhungen (L-N) Uswl - - Transiente Überspannungen Utr - - Spannungsunterbrechnungen Uint - - Spannungsunsymmetrie (L-N) Spannungsunsymmetrie (L-N) Spannungsoberschwingungen Uh Kl. 1 THD der Spannung THD der Spannung

Strom-Oberschwingungen Ih Kl. 1

Unba - - -

Unb - - -

(IEC61000-4-7) 1 .. 15 (nur ungerade) 0 V .. 999 kV

THDu 1,0 (IEC61557-12) 0 % .. 999 % 0 % .. 999 % THD-Ru - - -

(IEC61000-4-7) 1 .. 15

0 A .. 999 kA

(nur ungerade) THD des Stromes THD des Stromes

THDi 1,0 (IEC61557-12) 0 % .. 999 % 0 % .. 999 % THD-Ri - - -

Netzsignalspannung MSV - - -

1) Bezug auf die Amplitude. * Ist der max. Gesamt-Energiewert erreicht, erscheint die Anzeige „0“.

2) Bezug auf Phase und auf Amplitude.

3) Bezug auf die Grundschwingung.

4) Bezug auf den Effektivwert.

5) Genauigkeitsklasse 0,5/0,5S mit ../5A Wandler. Genauigkeitsklasse 1 mit ../1A Wandler.

www.janitza.de UMG 96-S2

UMG 96-S2 www.janitza.de

18.2 Parameter- und Modbus-Adressenliste

Die Parameterliste (Tabelle 1) enthält Einstellungen für den korrekten Betrieb des Geräts, wie z.B. Stromwandler- und Geräteadressen. Die Werte der Parameterliste können beschrieben und gelesen werden. Die Modbus-Adressenliste (Tabelle 2) enthält gemessene und berechnete Messwerte, Zustandsdaten der Ausgänge und protokollierte Werte zum

· Eine Gesamtübersicht der Parameterliste und der Modbus-Adressenliste mit Erklärungen zu ausgewählten Messwerten ﬁnden Sie im Dokument „Modbus-Adressenliste“ im Downloadbereich auf unserer Website.

· Die in der Parameterliste aufgeführten Adressen (bis Adresse 800) konﬁgurieren Sie am Gerät.

· Ab Adresse 1000 konﬁgurieren Sie die Adressen über die Modbus-Adressenliste

HINWEIS

Auslesen.

18.3 Tabelle 1 - Parameterliste

Adresse Format RD/WR Einheit Bemerkung Einstellbereich Voreinstellung

0 SHORT RD/WR - Geräteadresse 0..255

1 SHORT RD/WR kbps

2 SHORT RD/WR -

10 FLOAT RD/WR A Stromwandler I1.. I3, primär 0..1000000 12 FLOAT RD/WR A Stromwandler I1.. I3, sekundär 1..5 5 14 FLOAT RD/WR V Spannungswandler V1..V3, primär 0..1000000 16 FLOAT RD/WR V Spannungswandler V1..V3, sekundär 100, 400 400 35 SHORT RD/WR - Kontrast der Anzeige , 0 (niedrig), 9 (hoch) 0..9 4

37 SHORT

38 SHORT RD/WR -

39 SHORT RD/WR s Wechselzeit 0..60 0 40 SHORT RD/WR - Mittelungszeit, I 0..8 * 6 41 SHORT RD/WR - Mittelungszeit, P 0..8 * 6 42 SHORT RD/WR - Mittelungszeit, U 0..8 * 6 43 USHORT RD/WR mA Ansprechschwelle Strommessung 0..200 5 50 SHORT RD/WR - Passwort 0..999 0 (kein Passwort)

100 SHORT RD/WR -

102 FLOAT RD/WR

106 SHORT RD/WR ms Mindestimpulslänge 10..1000 50 506 SHORT RD/WR - Min- und Maxwerte löschen 0, 1 0 507 SHORT RD/WR - Energiezähler löschen 0, 1 0 508 SHORT RD/WR - EEPROM beschreiben erzwingen 0, 1 0 911 SERNR RD - Seriennummer 913 SHORT RD - Software Release 914 SERNR RD - Produktionsnummer

(*1)

Die Werte 0 und 248 bis 255 sind reserviert und dürfen nicht verwendet werden.

(*2)

Der einstellbare Wert „0“ ergibt keine sinnvollen Arbeitswerte und darf nicht verwendet werden.

* 0 = 5 Sek.; 1 = 10 Sek.; 2 = 30 Sek.; 3 = 1 Min.; 4 = 5 Min.; 5 = 8 Min.; 6 = 15 Min.; 7 = 30 Min.; 8 = 60 Min.

RD/

WRw

Baudrate (0 = 9.6 kbps, 1 = 19.2 kbps, 2 = 38.4 kbps)

Stoppbits 0 = 1 Bit, Parität none 1 = 2 Bit, Parität none 2 = 1 Bit, Parität even 3 = 1 Bit, Parität odd

Anzeigen-Proﬁl 0 = konﬁguriertes Anzeigen-Proﬁl 1

1 = konﬁguriertes Anzeigen-Proﬁl 2

2 = konﬁguriertes Anzeigen-Proﬁl 3 Anzeigenwechsel-Proﬁl

0 = konﬁguriertes Anzeigenwechsel-Proﬁl 1 1 = konﬁguriertes Anzeigenwechsel-Proﬁl 2 2 = konﬁguriertes Anzeigenwechsel-Proﬁl 3

Digitalausgang 1 (Impulsausgang) 0 = P (Wirkenergie) 1 = Q (Blindenergie) 2 = S (Scheinenergie) 3 = OFF

imp /

Impulswertigkeit, Diggitalausgang 1

kWh

(*1)

0..2

0..3 0

0..2 0

0..3 0

-1000000.. +1000000

(*2)

400

1000

www.janitza.de UMG 96-S2

18.4 Tabelle 2 - Modbus-Adressenliste (Auszug von häuﬁg benötigten Messwerten)

Modbus-

Adresse

19000 808 ﬂoat RD V Spannung, L1-N 19002 810 ﬂoat RD V Spannung, L2-N 19004 812 ﬂoat RD V Spannung, L3-N

19006 814 ﬂoat RD V Spannung, L1-L2 19008 816 ﬂoat RD V Spannung, L2-L3 19010 818 ﬂoat RD V Spannung, L3-L1 19012 860 ﬂoat RD A Strom, L1 19014 862 ﬂoat RD A Strom, L2 19016 864 ﬂoat RD A Strom, L3 19018 866 ﬂoat RD A Summe; IN=I1+I2+I3 19020 868 ﬂoat RD W Wirkleistung L1 19022 870 ﬂoat RD W Wirkleistung L2 19024 872 ﬂoat RD W Wirkleistung L3 19026 874 ﬂoat RD W Summe; Psum3=P1+P2+P3 19028 884 ﬂoat RD VA Scheinleistung S L1 19030 886 ﬂoat RD VA Scheinleistung S L2 19032 888 ﬂoat RD VA Scheinleistung S L3 19034 890 ﬂoat RD VA Summe; Ssum3=S1+S2+S3 19036 876 ﬂoat RD var Fund. Blindleistung (Netzfrequenz) Q L1 19038 878 ﬂoat RD var Fund. Blindleistung (Netzfrequenz) Q L2 19040 880 ﬂoat RD var Fund. Blindleistung (Netzfrequenz) Q L3 19042 882 ﬂoat RD var Summe; Qsum3=Q1+Q2+Q3 19044 820 ﬂoat RD - Fund. Leistungsfaktor, CosPhi; U L1-N IL1 19046 822 ﬂoat RD - Fund. Leistungsfaktor, CosPhi; U L2-N IL2 19048 824 ﬂoat RD - Fund. Leistungsfaktor, CosPhi; U L3-N IL3 19050 800 ﬂoat RD Hz Frequenz 19052 - ﬂoat RD - Drehfeld; 1=rechts, 0=kein, -1=links 19054 - ﬂoat RD Wh Wirkenergie L1 19056 - ﬂoat RD Wh Wirkenergie L2 19058 - ﬂoat RD Wh Wirkenergie L3 19060 - ﬂoat RD Wh Wirkenergie L1..L3 19062 - ﬂoat RD Wh Wirkenergie L1, bezogen 19064 - ﬂoat RD Wh Wirkenergie L2, bezogen 19066 - ﬂoat RD Wh Wirkenergie L3, bezogen 19068 - ﬂoat RD Wh Wirkenergie L1..L3, consumed, rate 1 19070 - ﬂoat RD Wh Wirkenergie L1, geliefert 19072 - ﬂoat RD Wh Wirkenergie L2, geliefert 19074 - ﬂoat RD Wh Wirkenergie L3, geliefert 19076 - ﬂoat RD Wh Wirkenergie L1..L3, geliefert 19078 - ﬂoat RD VAh Scheinenergie L1 19080 - ﬂoat RD VAh Scheinenergie L2 19082 - ﬂoat RD VAh Scheinenergie L3 19084 - ﬂoat RD VAh Scheinenergie L1..L3 19086 - ﬂoat RD varh Blindenergie L1 19088 - ﬂoat RD varh Blindenergie L2 19090 - ﬂoat RD varh Blindenergie L3 19092 - ﬂoat RD varh Blindenergie L1..L3 19094 - ﬂoat RD varh Blindenergie, induktiv, L1 19096 - ﬂoat RD varh Blindenergie, induktiv, L2 19098 - ﬂoat RD varh Blindenergie, induktiv, L3

Adresse über

Display

Format RD/WR Einheit Bemerkung

UMG 96-S2 www.janitza.de

Modbus-

Adresse

19100 - ﬂoat RD varh Blindenergie, induktiv, L1..L3 19102 - ﬂoat RD varh Blindenergie, kapazitiv, L1 19104 - ﬂoat RD varh Blindenergie, kapazitiv, L2 19106 - ﬂoat RD varh Blindenergie, kapazitiv, L3 19108 - ﬂoat RD varh Blindenergie, kapazitiv, L1..L3 19110 836 ﬂoat RD % Harmonische, THD, U L1-N 19112 838 ﬂoat RD % Harmonische, THD, U L2-N 19114 840 ﬂoat RD % Harmonische, THD, U L3-N 19116 908 ﬂoat RD % Harmonische, THD, I L1 19118 910 ﬂoat RD % Harmonische, THD, I L2 19120 912 ﬂoat RD % Harmonische, THD, I L3

18.5 Zahlenformate

Adresse über

Display

Format RD/WR Einheit Bemerkung

18.6 Hinweis zum Speichern von Messwerten und Konﬁgurationsdaten

Typ Größe Minimum Maximum

short 16 bit -2

ushort 16 bit 0 2

int 32 bit -2

uint 32 bit 0 232 -1

ﬂoat 32 bit IEEE 754 IEEE 754

215 -1

-1

231 -1

Hinweis zum Speichern von Messwerten und Konﬁgurationsdaten:

Da folgende Messwerte alle 5 Minuten in einem nicht-ﬂüchtigen Speicher abgelegt werden, kann es bei einem Betriebsspannungsausfall zu einer Unterbrechung der Aufzeichnung von max. 5 Minuten kommen:

· Komparatortimer

· S0-Zählerstände

· Min. / Max. / Mittelwerte

· (ohne Datum und Uhrzeit)

· Energiewerte

HINWEIS

Konﬁgurationsdaten werden sofort gespeichert

Eine ausführliche Modbus-Adressen- und Parameterliste ﬁnden Sie auf www.janitza.de.

www.janitza.de UMG 96-S2

19. Maßbilder

· Alle Angaben im mm.

· Abbildungen dienen der Veranschaulichung und sind nicht maßstabsgetreu.

Rückansicht

Ansicht von unten

Seitenansicht

max. 6

□ 96

Ausbruchsmaß

104

□ 91,5

+0,8

□ 91,5

+0,8

Janitza electronics GmbH

Vor dem Polstück 6

D-35633 Lahnau

Tel.: +49 6441 - 9642-0

Fax: +49 6441 - 9642-30

E-Mail: info@janitza.de

info@janitza.de | www.janitza.de

Dok.-Nr. 2.062.011.1h | Stand 02/2020 | Technische Änderungen vorbehalten.

Den aktuellsten Status des Dokuments ﬁnden Sie im Download-Bereich auf www.janitza.de.
