Art. Nr. 33.03.208 (UL)

Power Analyser

UMG 96 RM-M

Benutzerhandbuch und technische Daten

Dok. Nr. 1.040.132.0.b

www.janitza.de

Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 Fax +49 6441 9642-30 E-mail: info@janitza.de Internet: http://www.janitza.de

Power Analyser

UMG 96RM-M

Inhaltsverzeichnis

Allgemeines 4 Eingangskontrolle 6

Lieferbares Zubehör 7

Produktbeschreibung 8

Bestimmungsmäßiger Gebrauch 8 Leistungsmerkmale Grundgerät 9 Messverfahren 10 Netzanalysesoftware GridVis 11 Anschlussvarianten 11

Montage 12 Installation 14

Versorgungsspannung 14 Spannungsmessung 16 Strommessung 22 M-Bus Schnittstelle 29 Digitale Ausgänge 32

Bedienung 34

Anzeige-Modus 34 Programmier-Modus 34 Parameter und Messwerte 36

Konﬁguration 38

Versorgungsspannung anlegen 38 Strom- und Spannungswandler 38 Stromwandler programmieren 39 Spannungswandler programmieren 40 Parameter programmieren 41

Inbetriebnahme 54

Versorgungsspannung anlegen 54 Messspannung anlegen 54 Messstrom anlegen 54 Drehfeldrichtung 55 Phasenzuordnung prüfen 55 Kontrolle der Leistungsmessung 55 Messung überprüfen 55 Überprüfen der Einzelleistungen 55 Überprüfen der Summenleistungen 56

M-Bus Schnittstelle 57

Anzahl der Datenpunkte 57 Messung Signalpegel 58 Aufbau des RSP_UD2-Telegramms 58 Liste der Datenpunkte 59 Telegramm 61 M-Bus Test 63 Auszug der Auswertung über M-Bus Scanner 64 Auszug der Werte innerhalb der Software GridVis 65 Kontrolle der Werte 65

Digitalausgänge 66

Impulsausgang 68 Vergleicher 74 Parameterliste Vergleicher und Digitalausgänge 77

Service und Wartung 80 Fehlermeldungen 82 Technische Daten 88

Kenngrößen von Funktionen 94 Tabelle 1 - Parameterliste 96 Zahlenformate 101 Maßbilder 102

Übersicht Messwertanzeigen 104 Konformitätserklärung 110 Anschlussbeispiel 111 Kurzanleitung 112

UMG 96RM-M

Allgemeines

Dieses Handbuch unterliegt den gesetzlichen Bestimmungen des Urheberrechtsschutzes und darf weder als Ganzes noch in Teilen auf mechanische oder elektronische Weise fotokopiert, nachgedruckt, reproduziert oder auf sonstigem Wege ohne die rechtsverbindliche, schriftliche Zustimmung von

Janitza electronics GmbH, Vor dem Polstück 1, D 35633 Lahnau, Deutschland,

vervielfältigt oder weiterveröffentlicht werden.

Markenzeichen

Alle Markenzeichen und ihre daraus resultierenden Rechte gehören den jeweiligen Inhabern dieser Rechte.

Haftungsausschluss

Janitza electronics GmbH übernimmt keinerlei Verantwortung für Fehler oder Mängel innerhalb dieses Handbuches und übernimmt keine Verpﬂichtung, den Inhalt dieses Handbuchs auf dem neuesten Stand zu halten.

Kommentare zum Handbuch

Ihre Kommentare sind uns willkommen. Falls irgend etwas in diesem Handbuch unklar erscheint, lassen Sie es uns bitte wissen und schicken Sie uns eine EMAIL an: info@janitza.de

Bedeutung der Symbole

Im vorliegenden Handbuch werden folgende Piktogramme verwendet:

Gefährliche Spannung!

Lebensgefahr oder schwere Verletzungsgefahr. Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten.

Achtung!

Bitte beachten Sie die Dokumentation. Dieses Symbol soll Sie vor möglichen Gefahren warnen, die bei der Montage, der Inbetriebnahme und beim Gebrauch auftreten können.

Hinweis!

Anwendungshinweise

UMG 96RM-M

Bitte lesen Sie die vorliegende Bedienungsanleitung sowie alle weiteren Publikationen, die zum Arbeiten mit diesem Produkt (insbesondere für die Installation, den Betrieb oder die Wartung) hinzugezogen werden müssen.

Beachten Sie hierbei alle Sicherheitsvorschriften sowie Warnhinweise. Sollten Sie den Hinweisen nicht folgen, kann dies Personenschäden oder/und Schäden am Produkt hervorrufen.

Jegliche unerlaubte Änderung oder Verwendung dieses Geräts, welche über die angegebenen mechanischen, elektrischen oder anderweitigen Betriebsgrenzen hinausgeht, kann Personenschäden oder/und Schäden am Produkt hervorrufen.

Jegliche solche unerlaubte Änderung begründet „Missbrauch“ und/oder „Fahrlässigkeit“ im Sinne der Gewährleistung für das Produkt und schließt somit die Gewährleistung für die Deckung möglicher daraus folgender Schäden aus.

Dieses Gerät ist ausschließlich durch Fachkräfte zu betreiben und instandzuhalten.

Fachkräfte sind Personen, die aufgrund ihrer einschlägigen Ausbildung und ihrer Erfahrung befähigt sind, Risiken zu erkennen und mögliche Gefährdungen zu vermeiden, die der Betrieb oder die Instandhaltung des Gerätes verursachen kann.

Bei Gebrauch des Gerätes sind zusätzlich die für den jeweiligen Anwendungsfall erforderlichen Rechts- und Sicherheitsvorschriften zu beachten.

Wird das Gerät nicht gemäß der Betriebs-

m m

anleitung betrieben, so ist der Schutz nicht mehr sichergestellt und es kann Gefahr von dem Gerät ausgehen.

Leiter aus Einzeldrähten müssen mit Aderendhülsen versehen werden.

Nur Schraubsteckklemmen mit der gleichen Polzahl und der gleichen Bauart dürfen zusammengesteckt werden.

UMG 96RM-M

Zu dieser Betriebsanleitung

Diese Betriebsanleitung ist Teil des Produktes.

• Betriebsanleitung vor dem Gebrauch des Gerätes lesen.

• Betriebsanleitung während der gesamten Lebensdauer des Produkts aufbewahren und zum Nachschlagen bereit halten.

• Betriebsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produktes weitergeben.

Alle zum Lieferumfang gehörenden Schraubklemmen sind am Gerät aufgesteckt.

Eingangskontrolle

Der einwandfreie und sichere Betrieb dieses Gerätes setzt sachgemäßen Transport, fachgerechte Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät unverzüglich außer Betrieb zu setzen und gegen unbeabsichtigte Inbetriebnahme zu sichern. Das Aus- und Einpacken ist mit der üblichen Sorgfalt ohne Gewaltanwendung und nur unter Verwendung von geeignetem Werkzeug vorzunehmen. Die Geräte sind durch Sichtkontrolle auf einwandfreien mechanischen Zustand zu überprüfen. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät z.B.

• sichtbare Beschädigung aufweist,

• trotz intakter Netzversorgung nicht mehr arbeitet,

• längere Zeit ungünstigen Verhältnissen (z.B. Lagerung außerhalb der zulässigen Klimagrenzen ohne Anpassung an das Raumklima, Betauung o.Ä..) oder Transportbeanspruchungen (z.B. Fall aus großer Höhe auch ohne sichtbare äußere Beschädigung o.Ä..) ausgesetzt war.

• Prüfen Sie bitte den Lieferumfang auf Vollständigkeit bevor Sie mit der Installation des Gerätes beginnen.

Lieferbares Zubehör

Anzahl Art.Nr. Bezeichnung

2 29.01.036 Befestigungsklammern

1 10.01.855 Schraubklemme, steckbar, 2-polig (Hilfsenergie)

1 10.01.849 Schraubklemme, steckbar, 4-polig (Spannungsmessung)

1 10.01.871 Schraubklemme, steckbar, 6-polig (Strommessung)

1 10.01.857 Schraubklemme, steckbar, 2-polig (M-Bus)

1 10.01.859 Schraubklemme, steckbar, 3-polig (Digital-/Impulsausgang)

1 29.01.065 Silikon-Dichtung, 96 x 96

1 15.06.048 M-Bus Pegelwandler PW60

UMG 96RM-M

Produktbeschreibung

Bestimmungsmäßiger Gebrauch

Das UMG 96RM-M ist für die Messung und Berechnung von elektrischen Größen wie Spannung, Strom, Leistung, Energie, Oberschwingungen usw. in der Gebäudeinstallation, an Verteilern, Leistungsschaltern und Schienenverteilern vorgesehen. Das UMG 96RM-M ist für den Einbau in ortsfesten und wettergeschützten Schalttafeln geeignet. Leitende Schalttafeln müssen geerdet sein.

Messspannungen und Messströme müssen aus dem gleichen Netz stammen. Die Messergebnisse können angezeigt und über die M-Bus Schnittstelle ausgelesen und weiterverarbeitet werden.

Die Spannungsmesseingänge sind für die Messung in Niederspannungsnetzen, in welchen Nennspannungen bis 300V Leiter gegen Erde und Stoßspannungen der Überspannungskategorie III vorkommen können, ausgelegt. Die Strommesseingänge des UMG 96RM-M werden über externe ../1A oder ../5A Stromwandler angeschlossen.

Die Messung in Mittel- und Hochspannungsnetzen ﬁndet grundsätzlich über Strom- und Spannungswandlern statt. Das UMG 96RM-M kann in Wohnbereichen und Industriebereichen eingesetzt werden.

Geräte-Kenngrößen

• Einbautiefe: 45 mm

• Versorgungsspannung: Option 230V: 90V - 277V (50/60Hz) oder DC 90V - 250V; 300V CATIII Option 24V: 24 - 90V AC / DC; 150V CATIII

• Frequenzbereich: 45 - 65Hz

Geräte-Funktionen

• 3 Spannungsmessungen, 300V

• 3 Strommessungen (über Stromwandler)

• M-Bus Schnittstelle

• 2 digitale Ausgänge

Leistungsmerkmale Grundgerät

UMG 96RM-M

• Allgemeines

• Fronttafeleinbaugerät mit den Abmessungen 96x96 mm.

• Anschluss über Schraubsteck-Klemmen.

• LC Display mit Hintergrundbeleuchtung.

• Bedienung über 2 Tasten.

• 3 Spannungsmesseingänge (300V CATIII).

• 3 Strommesseingänge für Stromwandler.

• M-Bus Schnittstelle

• 2 digitale Ausgänge.

• Arbeitstemperaturbereich -10°C .. +55°C.

• Speicherung von Min- und Maxwerten (ohne Zeitstempel).

• Messunsicherheit

• Wirkenergie, Messunsicherheit Klasse 0,5 für ../5A Wandler,

• Wirkenergie, Messunsicherheit Klasse 1 für ../1A Wandler,

• Blindenergie, Klasse 2.

• Messung

• Messung in IT-, TN- und TT-Netzen

• Messung in Netzen mit Nennspannungen bis L-L 480V und L-N 277V.

• Messbereich Strom 0 ..5Aeff

• Echte Effektivwertmessung (TRMS)

• Kontinuierliche Abtastung der Spannungs- und Strommesseingänge.

• Frequenzbereich der Grundschwingung 45Hz .. 65Hz,

• Messung der Oberschwingungen 1. bis 40. für ULN und I.

• Uln, I, P (Bezug/Lief.), Q (ind./kap.),

• Fourieranalyse 1. bis 40. Oberschwingung für U und I.

• 7 Energiezähler für

Wirkenergie (Bezug), Wirkenergie (Lieferung) Wirkenergie (ohne Rücklaufsperre) Blindenergie (ind) Blindenergie (kap) Blindenergie (ohne Rücklaufsperre) Scheinenergie jeweils für L1, L2, L3 und Summe.

UMG 96RM-M

Messverfahren

Das UMG 96RM-M misst lückenlos und berechnet alle Effektivwerte über ein 10/12-Perioden-Intervall (200ms). Das UMG 96RM-M misst den echten Effektivwert (TRMS) der an den Messeingängen angelegten Spannungen und Ströme.

Bedienungskonzept

Sie können das UMG 96RM-M über die 2 Tasten direkt am Gerät programmieren. Zusätzlich sind Messwerte über die M-Bus Schnittstelle - z. B. mit der Auslesesoftware GridVis - abrufbar.

Die Auslesesoftware GridVis besitzt eine eigene „OnlineHilfe“.

UMG 96RM-M

Netzanalysesoftware GridVis

Das UMG 96RM-M kann mit der zum Lieferumfang gehörenden Netzanalysesoftware GridVis ausgelesen werden. Hierfür muss ein PC über eine serielle Schnittstelle (RS232 / USB) über z. B. einen M-Bus Master (Pegelwandler) an die M-Bus Schnittstelle des UMG 96RM-M angeschlossen werden.

Eine Gerätekonﬁguration des UMG96RM-M erfolgt ausschließlich über die zwei Tasten am Gerät – die Software GridVis unterstützt diese Funktion nicht!

Ein Auslesen von M-Bus-Geräten fremder Hersteller ist über die Software GridVis nicht möglich!

Leistungsmerkmale GridVis

• Auslesen von Online-Messwerten

• Graﬁsche Darstellung der Messwerte

Anschlussvarianten

Anschluss eines UMG 96RM-M an einen PC über einen Pegelwandler (RS232):

GridVis

RS232 M-Bus

Pegel-

wandler

Art.-Nr. 15.06.048

M-Bus

UMG 96RM-M

Anschluss eines UMG 96RM-M an einen PC über einen Pegelwandler (USB):

GridVis

USB M-Bus

Pegel-

wandler

M-Bus

UMG 96RM-M

Montage

Einbauort

Das UMG 96RM-M ist für den Einbau in ortsfesten und wettergeschützten Schalttafeln geeignet. Leitende Schalttafeln müssen geerdet sein.

Einbaulage

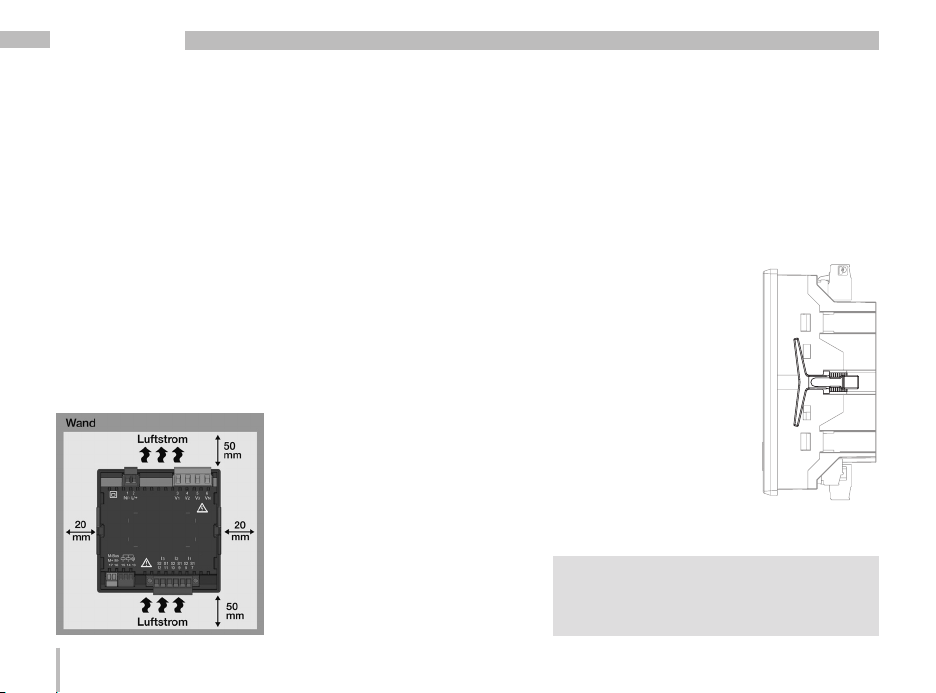

Um eine ausreichende Belüftung zu erreichen muss das UMG 96RM-M senkrecht eingebaut werden. Der Abstand oben und unten muss mindestens 50mm und seitlich 20mm betragen.

Fronttafelausschnitt

Ausbruchmaß:

+0,8

x 92

+0,8

mm.

Abb. Einbaulage UMG 96RM-M (Ansicht von hinten)

Befestigung

Das UMG 96RM-M wird über die seitlich liegenden Befestigungsklammern in der Schalttafel ﬁxiert. Vor dem Einsetzen des Gerätes sind diese zu entfernen. Die Befestigung erfolgt anschließend über das Einschieben und Einrasten der Klammern.

Abb. Befestigungsklammer UMG 96RM-M (Seitenansicht)

Nichteinhaltung der Mindestabstände

kann das UMG 96RM-M bei hohen Umgebungstemperaturen zerstören!

UMG 96RM-M

Installation

Versorgungsspannung

Für den Betrieb des UMG 96RM-M ist eine Versorgungsspannung erforderlich.

Der Anschluss Versorgungsspannung erfolgt auf der Rückseite des Gerätes über Steckklemmen.

Stellen Sie vor dem Anlegen der Versorgungsspannung sicher, dass Spannung und Frequenz mit den Angaben auf dem Typenschild übereinstimmen!

Die Versorgungsspannung muß über einen UL/IEC zugelassenen Leitungsschutzschalter (6A Char. B) angeschlossen werden.

Sicherung

Trennvorrichtung

Abb. Anschlussbeispiel der Versorgungsspannung an ein UMG 96RM-M

UMG 96RM-M

• In der Gebäudeinstallation muss ein Trennschalter oder Leistungsschalter für die Versorgungsspannung vorgesehen sein.

• Der Trennschalter muss in der Nähe des Gerätes angebracht und durch den Benutzer leicht zu erreichen sein.

• Der Schalter muss als Trennvorrichtung für dieses Gerät gekennzeichnet sein.

• Spannungen, die über dem zulässigen Spannungsbereich liegen, können das Gerät zerstören.

UMG 96RM-M

Spannungsmessung

Sie können das UMG 96RM-M für die Spannungsmessung in TN-, TT-, und IT-Systemen einsetzen. Die Spannungsmessung im UMG 96RM-M ist für die Überspannungskategorie 300V CATIII (BemessungsStoßspannung 4kV) ausgelegt.

277V/480V 50/60Hz

V1 V3V2 VN

Spannungsmessung

UMG 96RM

240V 50/60Hz

AC/DC

Hilfsenergie

Abb. Prinzipschaltbild - Messung in Dreiphasen-4-Leitersystemen.

In Systemen ohne N beziehen sich Messwerte die einen N benötigen auf einen berechneten N.

480V 50/60Hz

Impedanz

V3V2

AC/DC

Erdung des Systems

Spannungsmessung

UMG 96RM

Hilfsenergie

Abb. Prinzipschaltbild - Messung in Dreiphasen-3-Leitersystemen.

Netz-Nennspannung

Listen der Netze und deren Netz-Nennspannungen in denen das UMG 96RM-M eingesetzt werden kann.

UMG 96RM-M

Dreiphasen-4-Leitersysteme mit geerdetem Neutralleiter.

/ U

L-N

L-L

66V / 115V 120V / 208V 127V / 220V 220V / 380V 230V / 400V 240V / 415V 260V / 440V 277V / 480V

Abb. Tabelle der für die Spannungsmesseingänge geeigneten Netz-Nennspannungen nach EN606641:2003.

Maximale Nennspannung des Netzes

Dreiphasen-3-Leitersysteme ungeerdet.

L-L

66V 120V 127V 220V 230V 240V 260V 277V 347V 380V 400V 415V 440V 480V

Abb. Tabelle der für die Spannungsmesseingänge geeigneten Netz-Nennspannungen nach EN606641:2003.

Maximale Nennspannung des Netzes

UMG 96RM-M

Spannungsmesseingänge

Das UMG 96RM-M hat 3 Spannungsmesseingänge (V1, V2, V3).

Überspannung Die Spannungsmesseingänge sind für die Messung in Netzen, in denen Überspannungen der Überspannungskategorie 300V CATIII (Bemessungs-Stoßspannung 4kV) vorkommen können, geeignet.

Frequenz Für die Messung und die Berechnung von Messwerten benötigt das UMG 96RM-M die Netzfrequenz. Das UMG 96RM-M ist für die Messung im Frequenzbereich von 45 bis 65Hz geeignet.

Sicherung

Trennvorrichtung

Abb. Anschlussbeispiel für die Spannungsmessung

UMG 96RM-M

Beim Anschluss der Spannungsmessung muss folgendes beachtet werden:

Trennvorrichtung

• Um das UMG 96RM-M stromlos und spannungslos zu schalten, ist eine geeignete Trennvorrichtung vorzusehen.

• Die Trennvorrichtung muss in der Nähe des UMG 96RM-M platziert, für den Benutzer gekennzeichnet und leicht erreichbar sein.

• Die Trennvorrichtung muss UL/IEC zugelassenen sein.

Überstromschutzeinrichtung

• Als Leitungsschutz muss eine Überstromschutzeinrichtung verwendet werden.

• Für den Leitungsschutz empfehlen wir eine Überstromschutzeinrichtung gemäß den Angaben der technischen Daten.

• Die Überstromschutzeinrichtung muss dem verwendeten Leitungsquerschnitt angepasst sein.

• Die Überstromschutzeinrichtung muss UL/IEC zugelassenen sein.

• Als Trennvorrichtung und als Leitungsschutz kann auch ein Leitungsschutzschalter verwendet werden. Die Leitungsschutzschalter muss UL/IEC zugelassenen sein.

• Messspannungen und Messströme müssen aus dem gleichen Netz stammen.

Achtung!

Spannungen, die die erlaubten NetzNennspannungen überschreiten, müssen über Spannungswandler angeschlossen werden.

Achtung!

Das UMG 96RM-M ist nicht für die Messung von Gleichspannungen geeignet.

Achtung!

Die Spannungsmesseingänge am UMG 96RM-M sind berührungsgefährlich!

UMG 96RM-M

Anschlussschemas, Spannungsmessung

• 3p 4w (Adr. 509= 0), werksseitige Voreinstellung

V1 V2 V3 VN

Abb. System mit drei Außenleitern und Neutralleiter.

• 3p 4u (Adr. 509 = 2)

V1 V2 V3 V N

Abb. System mit drei Außenleitern ohne Neutralleiter. Messwerte die einen N benötigen beziehen sich auf einen berechneten N.

• 3p 4wu (Adr. 509 = 1)

V1 V2 V3 V N

Abb. System mit drei Außenleitern und Neutralleiter. Messung über Spannungswandler.

• 3p 2u (Adr. 509 = 5)

V1 V2 V3 V N

Abb. System mit drei Außenleitern ohne Neutralleiter. Messung über Spannungswandler. Messwerte die einen N benötigen beziehen sich auf einen berechneten N.

UMG 96RM-M

• 1p 2w1 (Adr. 509 = 4)

V1 V2 V3 V N

Abb. Aus dem Spannungsmesseingängen V2 und V3 abgeleitet Messwerte werden mit Null angenommen und nicht berechnet.

• 1p 2w (Adr. 509 = 6)

V1 V2 V3 V N

Abb. TN-C-System mit Einphasen-Dreileiteranschluss. Aus dem Spannungsmesseingang V3 abgeleitet Messwerte werden mit Null angenommen und nicht berechnet.

• 2p 4w (Adr. 509 = 3)

V1 V2 V3 V N

Abb. System mit gleichmäßiger Belastung der Phasen. Die Messwerte für den Spannungsmesseingang V2 werden berechnet.

• 3p 1w (Adr. 509 = 7)

L2 L3

L2 L3 N

V1 V2 V3 V N

Abb. 3 Systeme mit gleichmäßiger Belastung der Phasen. Die nicht angelegten Messwerte L2/L3 bzw. L1/L3 bzw. L1/L2 der jeweiligen Systeme werden berechnet.

UMG 96RM-M

Strommessung

Das UMG 96RM-M ist für den Anschluss von Stromwandlern mit Sekundärströmen von ../1A und ../5A ausgelegt. Das werkseitig eingestellte Stromwandlerverhältnis liegt bei 5/5A und muss gegebenenfalls an die verwendeten Stromwandler angepasst werden. Eine Direktmessung ohne Stromwandler ist mit dem UMG 96RM-M nicht möglich. Es können nur Wechselströme und keine Gleichströme gemessen werden. Die Messleitungen müssen für eine Betriebstemperatur von mindestens 80°C ausgelegt sein.

c m

Achtung!

Die Strommesseingänge sind berührungsgefährlich.

Achtung!

Das UMG 96RM-M ist nicht für die Messung von Gleichspannungen geeignet.

Erdung von Stromwandlern!

Ist für die Erdung der Sekundärwicklung ein Anschluss vorgesehen, so muss dieser mit Erde verbunden werden.

Last

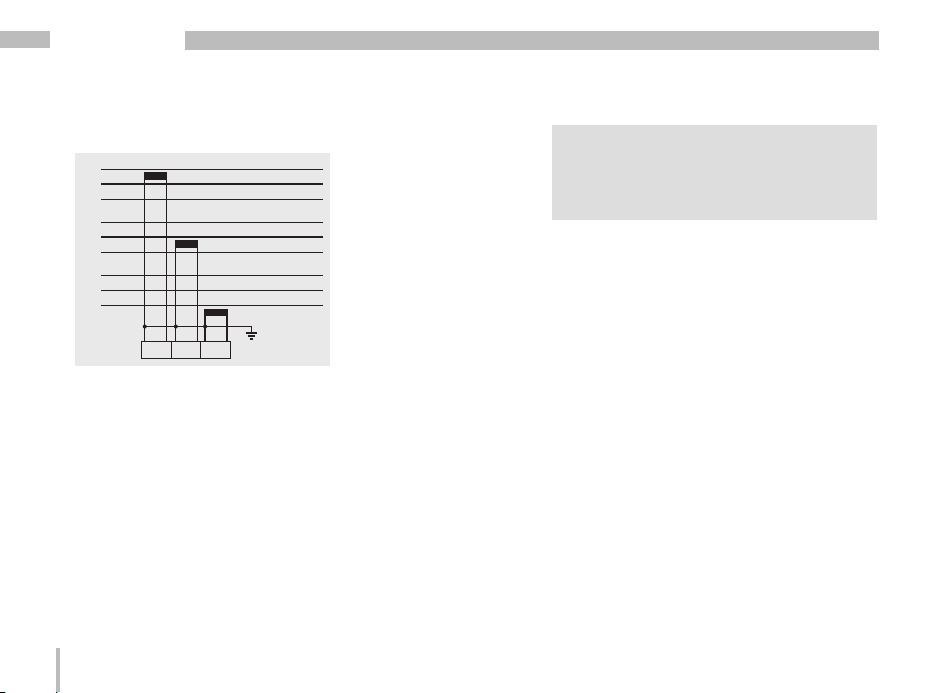

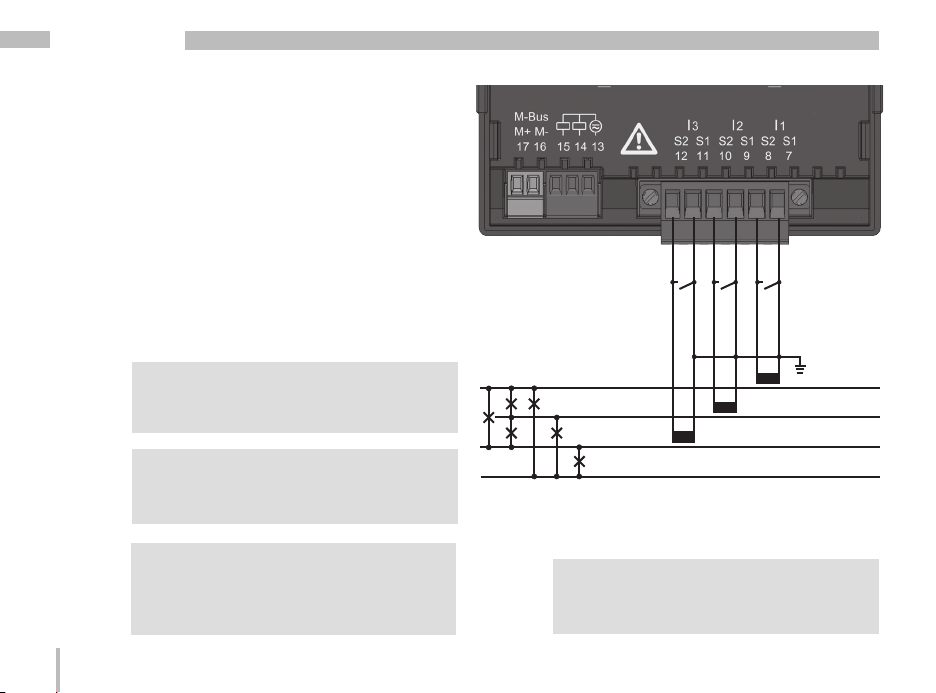

Abb. Strommessung über Stromwandler (Anschlussbeispiel)

Die aufgesetzte Schraubklemme ist mit den

zwei Schrauben am Gerät ausreichend zu ﬁxieren!

Stromrichtung

Bei Falschanschluss ist ein nachträgliches Umklemmen der Stromwandler erforderlich.

UMG 96RM-M

Stromwandleranschlüsse!

Die Sekundäranschlüsse der Stromwandler müssen an diesen kurzgeschlossen sein, bevor die Stromzuleitungen zum UMG 96RM-M unterbrochen werden! Ist ein Prüfschalter vorhanden, welcher die Stromwandlersekundärleitungen automatisch kurzschließt, reicht es aus, diesen in die Stellung „Prüfen“ zu bringen, sofern die Kurzschließer vorher überprüft worden sind.

Offene Stromwandler!

An Stromwandlern die sekundärseitig offen betrieben werden, können hohe berührungsgefährliche Spannungsspitzen auftreten! Bei „offensicheren Stromwandlern“ ist die Wicklungsisolation so bemessen, dass die Stromwandler offen betrieben werden können. Aber auch diese Stromwandler sind berührungsgefährlich, wenn sie offen betrieben werden.

UMG 96RM-M

Anschlussschemas, Strommessung

• 3p 4w (Adr. 510 = 0), werksseitige Voreinstellung • 3p 2i (Adr. 510 = 1)

I1 I2 I3

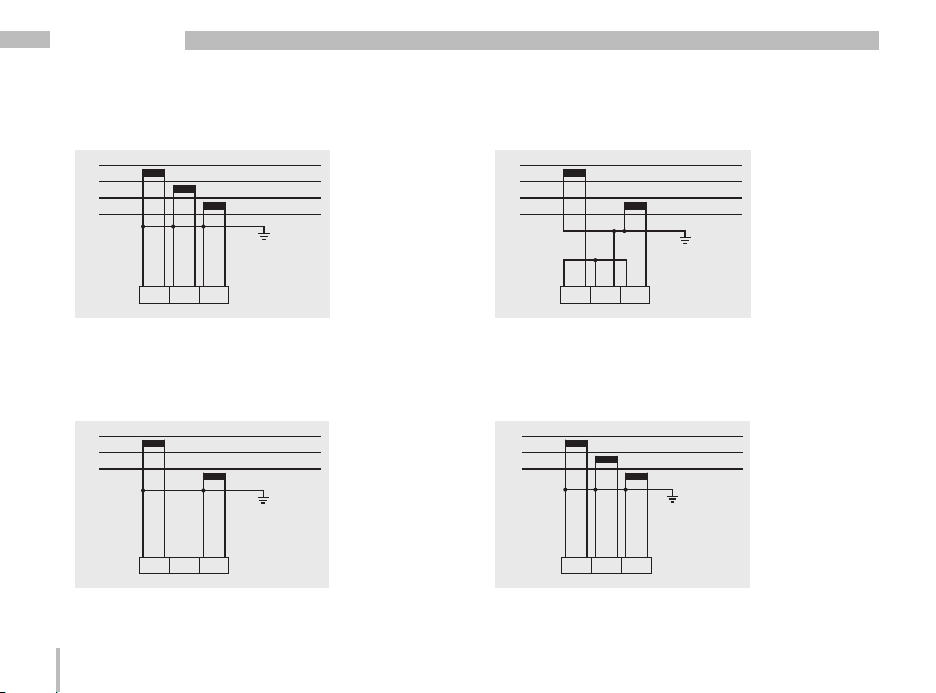

Abb. Messung in einem Dreiphasennetz mit ungleichmäßiger Belastung.

• 3p 2i0 (Adr. 510 = 2)

I1 I2 I3

Abb. Die Messwerte für den Strommesseingang I2 werden berechnet.

I1 I2 I3

Abb. System mit gleichmäßiger Belastung der Phasen. Die Messwerte für den Strommesseingang I2 werden gemessen.

• 3p 3w3 (Adr. 510 = 3)

I1 I2 I3

Abb. Messung in einem Dreiphasennetz mit ungleichmäßiger Belastung.

UMG 96RM-M

• 3p 3w (Adr. 510 = 4)

I1 I2 I3

Abb. System mit gleichmäßiger Belastung der Phasen. Die Messwerte für die Strommesseingänge I2 und I3 werden berechnet.

• 1p 2i (Adr. 510 = 6)

I1 I2 I3

Abb. Aus dem Strommesseingang I3 abgeleitete Messwerte werden mit Null angenommen und nicht berechnet.

• 2p 4w (Adr. 510 = 5)

I1 I2 I3

Abb. System mit gleichmäßiger Belastung der Phasen. Die Messwerte für den Strommesseingang I2 werden berechnet.

• 1p 2w (Adr. 510 = 7)

I1 I2 I3

Abb. Aus den Strommesseingängen I2 und I3 abgeleitete Messwerte werden mit Null angenommen und nicht berechnet.

UMG 96RM-M

Anschlussschemas, Strommessung

• 3p 1w (Adr. 510 = 8)

L2 L3

I1 I2 I3

Abb. 3 Systeme mit gleichmäßiger Belastung der Phasen. Die nicht angelegten Messwerte I2/ I3 bzw. I1/I3 bzw. I1/I2 der jeweiligen Systeme werden berechnet.

Achtung!

Das UMG96RM-M ist nur für eine Strommessung über Stromwandler zugelassen.

Summenstrommessung

UMG 96RM-M

Erfolgt die Strommessung über zwei Stromwandler, so muss das Gesamtübersetzungsverhältnis der Stromwandler im UMG 96RM-M programmiert werden.

UMG

Einspeisung 1 Supply 1

1P1 (K)

(L) 1P2

Verbraucher A Consumer A

1S1

1S1 1S2 2S1 2S2

(k) (l)

Einspeisung 2

Supply 2

2S1 (k)

(l) 2S2

Verbraucher B

Consumer B

(K) (L)

2P2

Abb. Strommessung über einen Summenstromwandler (Beispiel).

Beispiel: Die Strommessung erfolgt über zwei Stromwandler. Beide Stromwandler haben ein Übersetzungsverhältnis von 1000/5A. Die Summenmessung wird mit einem Summenstromwandler 5+5/5A durchgeführt.

Das UMG 96RM-M muss dann wie folgt eingestellt werden:

Primärstrom: 1000A + 1000A = 2000A Sekundärstrom: 5A

UMG 96RM-M

Amperemeter

Wollen Sie den Strom nicht nur mit dem UMG 96RM-M, sondern auch zusätzlich mit einem Amperemeter messen, so muss das Amperemeter in Reihe zum UMG 96RM-M geschaltet werden.

UMG

Einspeisung Supply

(k)S

1 S2(l)

P2(L)(K)P1

Abb. Strommessung mit einem zusätzlichen Amperemeter (Beispiel).

Verbraucher

Consumer

UMG 96RM-M

M-Bus Schnittstelle

Die M-Bus Schnittstelle ist beim UMG 96RM-M als 2poliger Steckkontakt ausgeführt und kommuniziert über das M-Bus-Protokoll.

Das UMG 96RM-M belastet den M-Bus mit einer M-BusGerätelast von 1,5 mA.

M+ M-

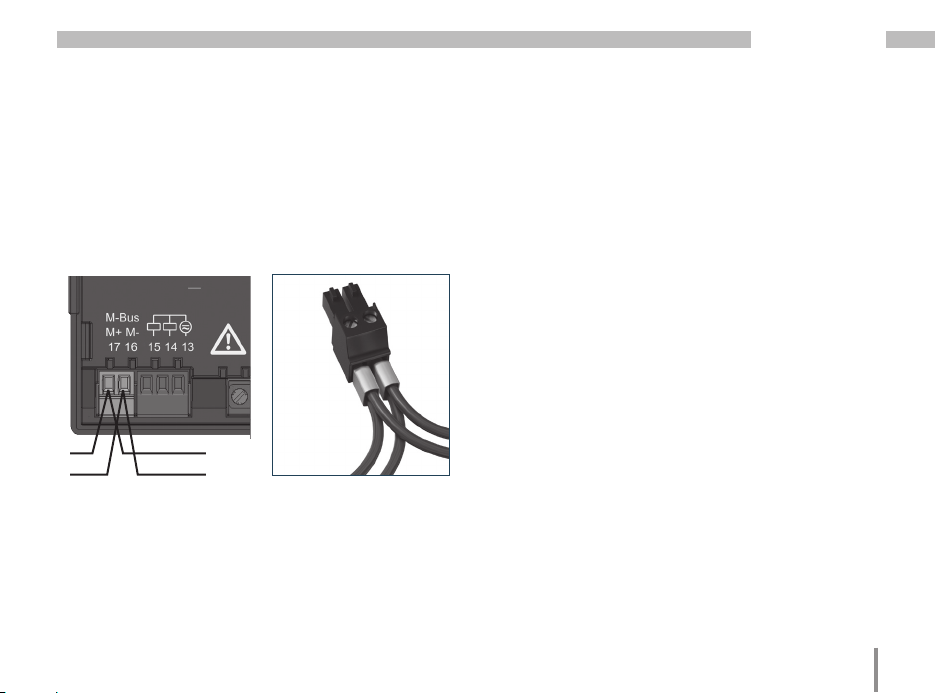

M-Bus Schnittstelle, 2-poliger Steckkontakt

2-poliger Steckkontakt mit Kabelanschluss ( Kabeltyp: 2 x 0,75 mm Aderendhülsen

) über Twin-

Kabelverbindungen

Für Verbindungen über die M-Bus Schnittstelle ist ein verdrilltes, abgeschirmtes Kabel vorzusehen.

• Kabelwege sollten so kurz wie möglich ausgelegt werden.

• Halten Sie einen größtmöglichen Abstand zu stromführenden Kabeln und zu Verbrauchern (z. B. Elektromotoren, Neonröhren, Transformatoren).

• Um Querströme im Bus zu verhindern, sollte keine oder maximal eine Massekopplung erfolgen.

• Fangen Sie die Kabel oberhalb der Erdungsschelle mechanisch ab, um Beschädingungen durch Bewegungen des Kabels zu vermeiden.

• Verwenden Sie zur Einführung des Kabels in den Schaltschrank passende Kabeleinführungen zum Beispiel PG-Verschraubungen.

UMG 96RM-M

Kabeltyp

Die verwendeten Kabel müssen für eine Umgebungstemperatur von mindestens 80°C geeignet sein.

Verwenden Sie für eine optimale Datenübertragung möglichst 2-adrige, verdrillte, abgeschirmte Kabel.

Empfohlener Kabeltyp: Unitronic LIYCY 4x0,75

Für die Busverdrahtung sind CATKabel nicht geeignet. Verwenden Sie hierfür die empfohlenen Kabeltypen.

Bus-Struktur

• Alle Geräte werden in einer Stern-, Linien- oder Baumstruktur angeschlossen, wobei jedes Gerät eine eigene Adresse innerhalb des Buses besitzt (siehe auch Parameter programmieren).

• Eine Unterteilung der Netz-Struktur in einzelne Segmente erfolgt mit Repeatern (Leitungsverstärker).

• In einem Segment können bis zu 250 Teilnehmer zusammengeschaltet werden. Maßgeblich hierbei sind jedoch die Eigenschaften des Master-Gerätes.

• Wird der Master ausgetauscht, ist der Bus außer Betrieb.

• Geräte können ausgetauscht werden, ohne dass der Bus instabil wird.

Stern-Struktur

• Jedes Messgerät ist direkt mit dem M-Bus Master verbunden. Fehler im Bus-System sind durch an- und abschalten der einzelnen Geräte schneller zu lokalisieren.

Linien-Struktur

• Der Anschluss der Messgeräte erfolgt hintereinander in einer Linie. Hierbei sind mögliche Störungen des Bus-Systems durch den Spannungsabfall zu beachten. Fehler innerhalb des Systems sind durch diese kostengünstige Struktur schwerer zu lokalisieren.

Baum-Struktur

• Diese Topologie vereint die Stern- und die LinienStruktur. Repeater teilen zumeist die Äste in einzelne Segmente. Im Fehlerfall sind daher oft nur die speziﬁschen Äste betroffen und eine Störung um BusSystem ist schneller lokalisierbar.

Slave

(Messgerät)

Slave

(Messgerät)

Master

(Zentrale)

Slave

(Messgerät)

Slave

(Messgerät)

Slave

(Messgerät)

Slave

(Messgerät)

Slave

(Messgerät)

Master

(Zentrale)

Abb. Bustyp: Baum-Struktur

Master

(Zentrale)

UMG 96RM-M

Slave

(Messgerät)

Slave

(Messgerät)

Slave

(Messgerät)

Abb. Bustyp: Stern-Struktur

Slave

(Messgerät)

Slave

(Messgerät)

Slave

(Messgerät)

Slave

(Messgerät)

Abb. Bustyp: Linien-Struktur

Slave

(Messgerät)

Slave

(Messgerät)

Repeater

UMG 96RM-M

Digitale Ausgänge

Das UMG 96RM-M hat 2 digitale Ausgänge. Diese Ausgänge sind über Optokoppler galvanisch von der Auswerteelektronik getrennt. Die digitalen Ausgänge haben einen gemeinsamen Bezug.

• Die digitalen Ausgänge können Gleich- und Wechselstromlasten schalten.

• Die digitalen Ausgänge sind nicht kurzschlussfest.

• Angeschlossene Leitungen die länger als 30m sind, müssen abgeschirmt verlegt werden.

• Eine externe Hilfsspannung ist erforderlich.

• Die digitalen Ausgänge können als Impulsausgänge verwendet werden.

• Die digitalen Ausgänge können Ergebnisse von Vergleichern ausgeben.

Abb. Anschluss Digital-/Impulsausgänge

Externe

Hilfsspannung

UMG 96RM-M

Digitale Ausgänge 1-2 Digital Outputs 1-2

Digital Output 1

Digital Output 2

Abb. Anschluss von zwei Relais an die digitalen Ausgänge 14 und 15.

Bei der Verwendung der digitalen Ausgänge als Impulsausgang darf die Hilfsspannung (DC) nur eine max. Restwelligkeit von 5% besitzen.

AC/DC

24V

AC/DC

K1 K2

UMG 96RM-M

Bedienung

Die Bedienung des UMG 96RM-M erfolgt über die Tasten 1 und 2. Messwerte und Programmierdaten werden auf einer Flüssigkristall-Anzeige dargestellt.

Es wird zwischen dem Anzeige-Modus und dem Pro- grammier-Modus unterschieden. Durch die Eingabe eines Passwortes hat man die Möglichkeit, ein versehentliches Ändern der Programmierdaten zu verhindern.

Anzeige-Modus

Im Anzeige-Modus kann man mit den Tasten 1 und 2 zwischen den programmierten Messwertanzeigen blättern. Werkseitig sind alle im Proﬁl 1 aufgeführten Messwertanzeigen abrufbar. Pro Messwertanzeige werden bis zu drei Messwerte angezeigt. Die Messwert-Weiterschaltung erlaubt es, ausgewählte Messwertanzeigen abwechselnd nach einer einstellbaren Wechselzeit darzustellen.

Programmier-Modus

Im Programmier-Modus können die für den Betrieb des UMG 96RM-M notwendigen Einstellungen angezeigt und geändert werden. Betätigt man die Tasten 1 und 2 gleichzeitig für etwa 1 Sekunde, gelangt man über die

Passwort-Abfrage in den Programmier-Mode. Wurde kein Benutzer-Passwort programmiert gelangt man direkt in das erste Programmiermenü. Der ProgrammierModus wird in der Anzeige durch den Text „PRG“ gekennzeichnet.

Mit der Taste 2 kann jetzt zwischen den folgenden Programmier-Menüs umgeschaltet werden:

- Stromwandler,

- Spannungswandler,

- Parameterliste.

Beﬁndet man sich im Programmier-Modus und hat für ca. 60 Sekunden keine Taste betätigt, oder betätigt die Tasten 1 und 2 für etwa 1 Sekunde gleichzeitig, so kehrt das UMG 96RM-M in den Anzeige-Modus zurück.

Lieferung

Mittelwert

ProgrammierModus

Summenmessung Außenleiter-

Außenleiter Passwort CT: Stromwandler

VT: Spannungs wandler

K1: Ausgang 1 K2: Ausgang 2

Taste 2

Taste 1

UMG 96RM-M

Parameter und Messwerte

Alle für den Betrieb des UMG 96RM-M notwendigen Parameter, wie z.B. die Stromwandlerdaten, und eine Auswahl von häuﬁg benötigten Messwerten sind in der Tabell abgelegt. Auf den Inhalt der meisten Adressen kann über die Tasten am UMG 96RM-M zugegriffen werden.

Am Gerät können Sie nur die ersten 3 signiﬁkanten Stellen eines Wertes eingeben. Am Gerät werden immer nur die ersten 3 signiﬁkanten Stellen der Werte angezeigt.

Ausgewählte Messwerte sind in Messwertanzeige-Proﬁlen zusammengefasst und können im Anzeige-Modus über die Tasten 1 und 2 zur Anzeige gebracht werden.

Beispiel Paramteranzeige

Im Display des UMG 96RM-M wird als Inhalt der Adresse „000“ der Wert „001“ angezeigt. Dieser Parameter gibt laut Liste die Geräteadresse (hier „001“) des UMG 96RMM innerhalb eines Buses wieder.

Beispiel Messwertanzeige

In diesem Beispiel werden im Display des UMG 96RM-M die Spannungen L gegen N mit je 230V angezeigt. Die Transistorausgänge K1 und K2 sind leitend und es kann ein Strom ﬂießen.

Tastenfunktionen

UMG 96RM-M

Anzeige-Modus

Modus wechseln

gleichzeitig

Blättern

kurz

lang

Messwerte 1a

Messwerte 2a Messwerte 2b

lang kurz

Passwort

Programmier

Menü 1

(blinkt)

Programmier-Modus

kurz

lang

(blinkt)

Modus wechseln

gleichzeitig

Blättern

Programmier

Menü 1

Programmier

Menü 2

Programmier

Menü 3

Programmieren

Auswahl bestätigen

kurz: Ziffer +1

lang: Ziffer -1

kurz: Wert x 10

(Komma nach rechts)

lang: Wert /10

(Komma nach links)

UMG 96RM-M

Konﬁguration

Versorgungsspannung anlegen

Für die Konﬁguration des UMG 96RM-M muss die Versorgungsspannung angeschlossen sein.

Die Höhe der Versorgungsspannung für das UMG 96RM-M können Sie dem Typenschild entnehmen.

Erscheint keine Anzeige, so muss überprüft werden, ob sich die Betriebsspannung im Nennspannungsbereich beﬁndet.

Strom- und Spannungswandler

Werkseitig ist ein Stromwandler von 5/5A eingestellt. Nur wenn Spannungswandler angeschlossen sind, muss das vorprogrammierte Spannungswandlerverhältnis geändert werden.

Beim Anschluss von Spannungswandlern ist die auf dem Typenschild des UMG 96RM-M angegebene Messspannung zu beachten!

Achtung!

Versorgungsspannungen, die nicht der Typenschildangabe entsprechen, können zu Fehlfunktionen und zur Zerstörung des Gerätes führen.

Der einstellbare Wert 0 für die primären Stromwandler ergibt keine sinnvollen Arbeitswerte und darf nicht verwendet werden.

Geräte, die auf automatischer Frequenzerkennung stehen, benötigen etwa 20 Sekunden bis die Netzfrequenz ermittelt wurde. In dieser Zeit halten die Messwerte die zugesicherte Messunsicherheit nicht ein.

Vor der Inbetriebnahme sind mögliche produktionsbedingte Inhalte der Energiezähler und der Min-/Maxwerte zu löschen!

Stromwandler programmieren

UMG 96RM-M

In den Programmier-Modus wechseln

• Ein Wechsel in den Programmier-Modus erfolgt über das gleichzeitige Drücken der Tasten 1 und 2. Wurde ein Benutzer-Passwort programmiert, so erscheint die Passwortabfrage mit „000“. Die erste Ziffer des Benutzer-Passwortes blinkt und kann mit der Taste 2 geändert werden. Betätigt man die Taste 2 wird die nächste Ziffer ausgewählt und blinkt. Wurde die richtige Zahlenkombination eingegeben oder war kein Benutzer-Passwort programmiert, gelangt man in den Programmier-Modus.

• Die Symbole für den Programmier-Modus PRG und für den Stromwandler CT erscheinen.

• Mit Taste 1 wird die Auswahl bestätigt.

• Die erste Ziffer des Eingabebereiches für den Primärstrom blinkt.

Eingabe Stromwandler-Primärstrom

• Mit Taste 2 die blinkende Ziffer ändern.

• Mit Taste 1 die nächste zu ändernde Ziffer wählen. Die für eine Änderung ausgewählte Ziffer blinkt. Blinkt die gesamte Zahl, so kann das Komma mit Taste 2 verschoben werden.

Eingabe Stromwandler-Sekundärstrom

• Als Sekundärstrom kann nur 1A oder 5A eingestellt werden.

• Mit Taste 1 den Sekundärstrom wählen.

• Mit Taste 2 die blinkende Ziffer ändern.

Programm-Modus verlassen

• Über das gleichzeitige Drücken der Tasten 1 und 2 wird der Programm-Modus verlassen.

UMG 96RM-M

Spannungswandler programmieren

• Wechseln Sie wie beschrieben in den ProgrammierModus. Die Symbole für den Programmier-Modus PRG und für den Stromwandler CT erscheinen.

• Über die Taste 2 erfolgt das Umschalten auf die Spannungswandler-Einstellung.

• Mit Taste 1 wird die Auswahl bestätigt.

• Die erste Ziffer des Eingabebereiches für die Primärspannung blinkt. Analog der Zuordnung des Stromwandlerverhältnisses von Primär- zu Sekundärstrom kann das Verhältnis von Primär- zu Sekundärspannung des Spannungswandlers eingestellt werden.

Stromwandler, primär

Programmier-Modus

Einheiten-Anzeige

Stromwandler, sekundärer

Stromwandler-Symbol

Spannungswandler, primär

Programmier-Modus

Einheiten-Anzeige Spannungswandler,

sekundär Spannungswandler-

Symbol

UMG 96RM-M

Parameter programmieren

In den Programmier-Modus wechseln

• Wechseln Sie wie beschrieben in den ProgrammierModus. Die Symbole für den Programmier-Modus PRG und für den Stromwandler CT erscheinen.

• Über die Taste 2 erfolgt das Umschalten auf die Spannungswandler-Einstellung. Bei wiederholtem Drücken der Taste 2 wird der erste Parameter der Parameterliste angezeigt.

Parameter ändern

• Die Auswahl mit Taste 1 bestätigen.

• Die zuletzt gewählte Adresse mit dem dazugehörigen Wert wird angezeigt.

• Die erste Ziffer der Adresse blinkt und kann mit Taste 2 verändert werden. Über Taste 1 ﬁndet eine Auswahl der Ziffer statt, die wiederum mit Taste 2 verändert werden kann.

Wert ändern

• Ist die gewünschte Adresse eingestellt, wird mit Taste 1 eine Ziffer des Wertes angewählt und mit Taste 2 geändert.

Programm-Modus verlassen

• Über das gleichzeitige Drücken der Tasten 1 und 2 wird der Programm-Modus verlassen.

Abb. Passwortabfrage

Wurde ein Passwort gesetzt, kann über die Tasten 1 und 2 dieses eingegeben werden.

Abb. Programmier-Modus Stromwandler

Über die Tasten 1 und 2 können Primär- und Sekundärstrom geändert werden (vgl. Seite 39).

Abb. Programmier-Modus Spannungswandler

Über die Tasten 1 und 2 können Primär- und Sekundärstrom geändert werden (vgl. Seite 40).

Abb. Programmier-Modus Parameteranzeige

Über die Tasten 1 und 2 können die einzelnen Parameter geändert werden (vgl. Seite 36).

UMG 96RM-M

Primär-Geräteadresse (Adr. 000)

Sind mehere Geräte über die M-Bus Schnittstelle miteinander verbunden, so kann ein Mastergerät diese Geräte nur aufgrund ihrer Geräteadresse unterscheiden. Innerhalb eines Netzes muss daher jedes Gerät eine andere Geräteadresse besitzen. Es können Primär-Adressen im Bereich 1 bis 250 eingestellt werden.

Der einstellbare Bereich der Geräteadres-

Sekundär-Geräteadresse (Adr. 081-084)

Die Sekundär-Adresse ermöglicht – zusätzlich zur Primär-Adresse – eine weitere Möglichkeit, das Gerät innerhalb des Bus-Systems anzusprechen.

Der Aufbau der Sekundär-Adresse ist in einem gerätespeziﬁschen und einem erweiterten Teilbereich untergliedert:

• Die Sekundär-Adresse besteht aus 8 Bytes und ist BCD kodiert.

• Der erweiterte Teil der Sekundär-Adresse ist mit der

se liegt zwischen 0 und 255. Die Werte 0 und 251 bis 255 sind reserviert und dürfen nicht verwendet werden.

Geräte-Seriennummer vorbelegt. Dieser Teilbereich kann vom Kunden geändert werden (Adr. 081- 084).

• Der gerätespeziﬁsche Teil der Sekundär-Adresse kann nicht geändert werden.

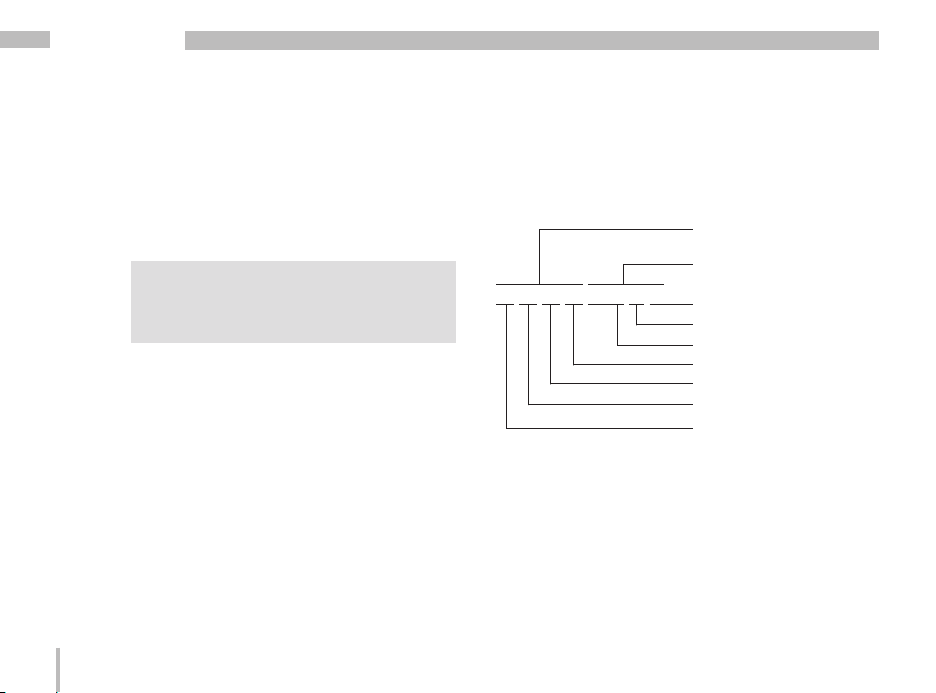

Erweiterter Teilbereich, 8 Ziffern Gerätespeziﬁscher Teil-

XX XX XX XX 2E 28 09 02

bereich, 8 Ziffern

Version, 2 Ziffern Interne Release, 2 Ziffern Herstellerkennung, 4 Ziffern Erweiterter Bereich Teil 4 Erweiterter Bereich Teil 3 Erweiterter Bereich Teil 2

Erweiterter Bereich Teil 1

UMG 96RM-M

Baudrate (Adr. 001)

Für die M-Bus Schnittstellen ist eine gemeinsame Baudrate einstellbar. Die Baudrate ist im Netz einheitlich zu wählen. Die Parameter Datenbits (8), Parität (even) und Stoppbits (1) sind fest voreingestellt.

Einstellung Baudrate

0 300 Baud 1 600 Baud 2 1200 Baud 3 2400 Baud 4 4800 Baud 5 9600 Baud 6 19200 Baud 7 38400 Baud

Hinweis zum Setzen der Baudrate:

Die Baudrate ist direkt am Gerät einzustellen. Ein Setzen der Baudrate über M-Bus ist nicht möglich !

Mittelwert

Für die Strom-, Spannungs- und Leistungsmesswerte werden Mittelwerte über einen einstellbaren Zeitraum gebildet. Die Mittelwerte sind mit einem Querstrich über dem Messwert gekennzeichnet. Die Mittelungszeit kann aus einer Liste mit 9 festen Mittelungszeiten ausgewählt werden.

Mittelungszeit Strom (Adr. 040) Mittelungszeit Leistung (Adr. 041) Mittelungszeit Spannung (Adr. 042)

Einstellung Mittelungszeit/Sek.

0 5 1 10 2 15 3 30 4 60 5 300 6 480 (Werkseinstellung) 7 600 8 900

UMG 96RM-M

Mittelungsverfahren

Das verwendete exponentielle Mittelungsverfahren erreicht nach der eingestellten Mittelungszeit mindestens 95% des Messwertes.

Min- und Maxwerte

Alle 10/12 Perioden werden alle Messwerte gemessen und berechnet. Zu den meisten Messwerten werden Min- und Maxwerte ermittelt. Der Minwert ist der kleinste Messwert, der seit der letzten Löschung ermittelt wurde. Der Maxwert ist der größte Messwert, der seit der letzten Löschung ermittelt wurde. Alle Min- und Maxwerte werden mit den dazugehörigen Messwerten verglichen und bei Unter- bzw. Überschreitung überschrieben. Die Min- und Maxwerte werden alle 5 Minuten in einem EEPROM ohne Datum und Uhrzeit gespeichert. Dadurch können durch einen Betriebsspannungsausfall nur die Min- und Maxwerte der letzten 5 Minuten verloren gehen.

Min- und Maxwerte löschen (Adr.506)

Wird auf die Adresse 506 eine „001“ geschrieben, werden alle Min- und Maxwerte gleichzeitig gelöscht. Eine Ausnahme bildet der Maxwert des Strommittelwertes. Der Maxwert des Strommittelwertes kann auch direkt im Anzeigenmenü durch langes Drücken der Taste 2 gelöscht werden.

Netzfrequenz (Adr. 034)

UMG 96RM-M

Für die automatische Ermittlung der Netzfrequenz muss am Spannungsmesseingang V1 eine Spannung L1-N von größer 10Veff anliegen.

Aus der Netzfrequenz wird dann die Abtastfrequenz für die Strom- und Spannungseingänge berechnet.

Fehlt die Messspannung, so kann keine Netzfrequenz ermittelt und damit keine Abtastfrequenz berechnet werden. Es kommt die quittierbare Fehlermeldung „500“. Spannung, Strom und alle anderen sich daraus ergebenden Werte werden auf Basis der letzten Frequenzmessung bzw. aufgrund von möglichen Leitungskopplungen berechnet und weiterhin angezeigt. Diese ermittelten Messwerte unterliegen jedoch nicht mehr der angegebenen Genauigkeit.

Ist eine erneute Messung der Frequenz möglich, wird die Fehlermeldung nach ca. 5 Sekunden nach Wiederkehr der Spannung automatisch ausgeblendet.

Der Fehler wird nicht angezeigt, wenn eine Festfrequenz eingestellt ist.

Einstellbereich: 0, 45 .. 65

0 = Automatische Frequenzbestimmung. Die Netzfrequenz wird aus der Messpannung ermittelt.

45..65 = Festfrequenz Die Netzfrequenz wird fest vorgewählt.

UMG 96RM-M

Energiezähler

Das UMG 96RM-M hat Energiezähler für Wirkenergie, Blindenergie und Scheinenergie.

Ablesen der Wirkenergie

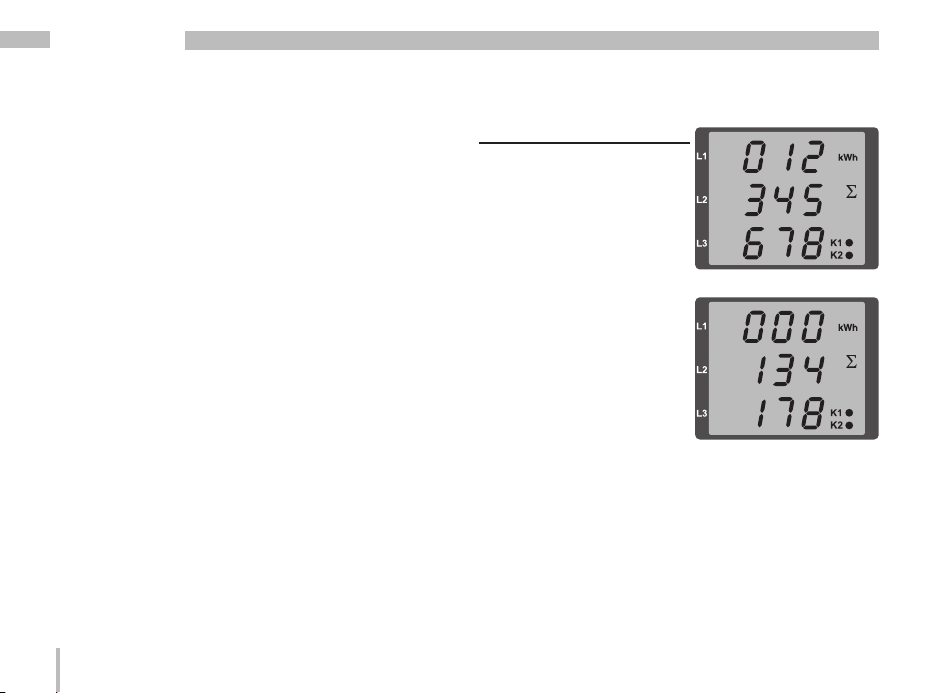

Summe Wirkenergie

Die in diesem Beispiel angezeigte Wirkenergie beträgt: 12 345 678 kWh

Die in diesem Beispiel angezeigte Wirkenergie beträgt: 134 178 kWh

UMG 96RM-M

Oberschwingungen

Oberschwingungen sind das ganzzahlige Vielfache einer Grundschwingung. Beim UMG 96RM-M muss die Grundschwingung der Spannung im Bereich 45 bis 65Hz liegen. Auf diese Grundschwingung beziehen sich die berechneten Oberschwingungen der Spannungen und der Ströme. Oberschwingungen bis zum 40fachen der Grundschwingung werden erfasst.

Die Oberschwingungen für die Ströme werden in Ampere und die Oberschwingungen der Spannungen in Volt angegeben.

Nummer der Oberschwingung

Phase L3

Stromoberschwingung

Wert

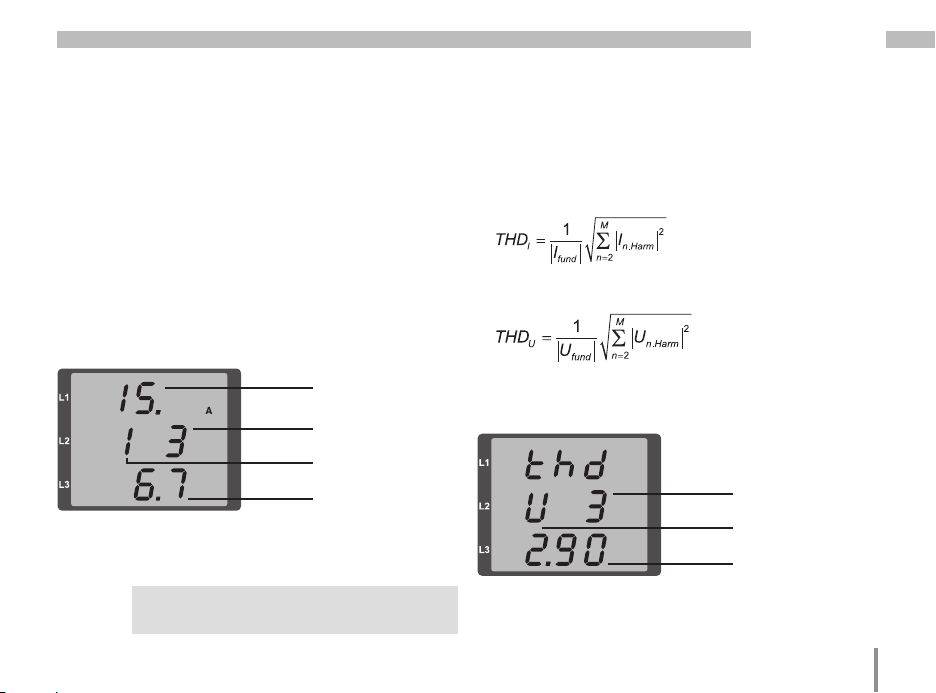

Abb. Anzeige der 15. Oberschwingung des Stromes in der Phase L3 (Beispiel).

Oberschwingungen werden nicht in der

werksseitigen Voreinstellung angezeigt.

Oberschwingungsgehalt THD

THD ist das Verhältnis des Effektivwertes der Oberschwingungen zum Effektivwert der Grundschwingung.

Oberschwingungsgehalt des Stromes THDI:

Oberschwingungsgehalt der Spannung THDU:

Phase L3

Spannung

Wert

Abb. Anzeige des Oberschwingungsgehalt THD der Spannung aus der Phase L3 (Beispiel).

UMG 96RM-M

Messwert-Weiterschaltung

Alle 10/12 Perioden werden alle Messwerte berechnet und sind einmal in der Sekunde in den Messwertanzeigen abrufbar. Für den Abruf der Messwertanzeigen stehen zwei Methoden zur Verfügung:

• Die automatisch wechselnde Darstellung von ausgewählten Messwertanzeigen, hier als Messwert-Weiterschaltung bezeichnet.

• Die Auswahl einer Messwertanzeige über die Tasten 1 und 2 aus einem vorgewählten Anzeigen-Proﬁl.

Beide Methoden stehen gleichzeitig zur Verfügung. Die Messwert-Weiterschaltung ist dann aktiv, wenn mindestens eine Messwertanzeige und mit einer Wechselzeit größer 0 Sekunden programmiert ist. Wird eine Taste betätigt, so kann in den Messwertanzeigen des gewählten Anzeigen-Proﬁles geblättert werden. Wird für etwa 60 Sekunden keine Taste betätigt, so erfolgt die Umschaltung in die Messwert-Weiterschaltung und es werden nacheinander die Messwerte aus dem gewählten Anzeigen-Wechsel-Proﬁl programmierten Messwertanzeigen zur Anzeige gebracht.

Wechselzeit (Adr. 039)

Einstellbereich : 0 .. 60 Sekunden Sind 0 Sekunden eingestellt, so erfolgt kein Wechsel zwischen den für die Messwert-Weiterschaltung ausgewählten Messwertanzeigen. Die Wechselzeit gilt für alle Anzeigen-Wechsel-Proﬁle.

Anzeigen-Wechsel-Proﬁl (Adr. 038)

Einstellbereich: 0 .. 3 0 - Anzeigen-Wechsel-Proﬁl 1, vorbelegt. 1 - Anzeigen-Wechsel-Proﬁl 2, vorbelegt. 2 - Anzeigen-Wechsel-Proﬁl 3, vorbelegt.

UMG 96RM-M

Messwertanzeigen

Nach einer Netzwiederkehr zeigt das UMG 96RM-M die erste Messwerttafel aus dem aktuellen Anzeigen-Proﬁl an. Um die Auswahl der anzuzeigenden Messwerte übersichtlich zu halten, ist werkseitig nur eine Teil der zur Verfügung stehenden Messwerte für den Abruf in der Messwertanzeige vorprogrammiert. Werden andere Messwerte in der Anzeige des UMG 96RM-M gewünscht, so kann ein anderes Anzeigen-Proﬁl gewählt werden.

Anzeigen-Proﬁl (Adr. 037)

Einstellbereich: 0 .. 3 0 - Anzeigen-Proﬁl 1, fest vorbelegt. 1 - Anzeigen-Proﬁl 2, fest vorbelegt. 2 - Anzeigen-Proﬁl 3, fest vorbelegt.

Benutzer-Passwort (Adr. 050)

Um ein versehentliches Ändern der Programmierdaten zu erschweren, kann ein Benutzer-Passwort programmiert werden. Erst nach Eingabe des korrekten Benutzer-Passwortes, ist ein Wechsel in die nachfolgenden Programmier-Menüs möglich. Werkseitig ist kein Benutzer-Passwort vorgegeben. In diesem Fall wird das Passwort-Menü übersprungen und man gelangt sofort in das Stromwandler-Menü.

Wurde ein Benutzer-Passwort programmiert, so erscheint das Passwort-Menü mit der Anzeige „000“. Die erste Ziffer des Benutzer-Passwortes blinkt und kann mit der Taste 2 geändert werden. Betätigt man Taste 1 wird die nächste Ziffer angewählt und blinkt. Erst wenn die richtige Zahlenkombination eingegeben wurde, gelangt man in das Programmier-Menü für den Stromwandler.

UMG 96RM-M

Energiezähler löschen (Adr. 507)

Die Wirk-, Schein- und Blindenergiezähler können nur gemeinsam gelöscht werden.

Um den Inhalt der Energiezähler zu löschen, muss die Adresse 507 mit „001“ beschrieben werden.

Vor der Inbetriebnahme sind mögliche produktionsbedingte Inhalte der Energiezähler und der Min-/Maxwerte zu löschen!

Durch das Löschen der Energiezähler gehen diese Daten im Gerät verloren. Um einen möglichen Datenverlust zu vermeiden, sollten Sie diese Messwerte vor dem Löschen mit der GridVis Software auslesen und abspeichern.

Drehfeldrichtung

Die Drehfeldrichtung der Spannungen und die Frequenz der Phase L1 werden in einer Anzeige dargestellt.

Die Drehfeldrichtung gibt die Phasenfolge in Drehstromnetzen an. Üblicherweise liegt ein „rechtes Drehfeld“ vor. Im UMG 96RM-M wird die Phasenfolge an den Spannungsmesseingängen geprüft und angezeigt. Eine Bewegung der Zeichenkette im Uhrzeigersinn bedeutet ein „rechtes Drehfeld“ und eine Bewegung entgegen dem Uhrzeigersinn bedeutet ein „linkes Drehfeld“. Die Drehfeldrichtung wird nur dann bestimmt, wenn die Mess- und Betriebsspannungseingänge vollständig angeschlossen sind. Fehlt eine Phase oder werden zwei gleiche Phasen angeschlossen, so wird die Drehfeldrichtung nicht ermittelt und die Zeichenkette steht in der Anzeige.

Abb. Anzeige der Netzfrequenz (50.0) und der Drehfeldrichtung

Abb. Keine Drehfeldrichtung feststellbar.

UMG 96RM-M

LCD Kontrast (Adr. 035)

Die bevorzugte Betrachtungsrichtung für die LCD Anzeige ist von „unten“. Der LCD Kontrast der LCD Anzeige kann durch den Anwender angepasst werden. Die Kontrasteinstellung ist im Bereich von 0 bis 9 in 1er Schritten möglich.

0 = Zeichen sehr hell 9 = Zeichen sehr dunkel

Werksseitige Voreinstellung: 5

Hintergrundbeleuchtung

Die Hintergrundbeleuchtung ermöglicht bei schlechten Sichtverhältnissen eine gute Lesbarkeit der LCD Anzeige. Die Helligkeit kann durch den Anwender in einem Bereich von 0 bis 9 in 1er Schritten gesteuert werden.

Das UMG 96RM besitzt zwei unterschiedliche Arten der Hintergrundbeleuchtung:

- Betriebsbeleuchtung und

- Standby-Beleuchtung

Betriebsbeleuchtung (Adr. 036): Die Betriebsbeleuchtung wird durch einen Tastendruck oder beim Neustart aktiviert.

Standby-Beleuchtung (Adr. 747) Die Aktivierung dieser Hintergrundbeleuchtung erfolgt nach einem frei wählbaren Zeitraum (Adr. 746). Wird innerhalb dieses Zeitraums keine Taste betätigt, so schaltet das Gerät in die Standby-Beleuchtung um. Erfolgt ein Drücken der Tasten 1 - 3 wechselt das Gerät in die Betriebsbeleuchtung und der deﬁnierte Zeitraum wird neu gestartet.

Sind die Helligkeitswerte beider Beleuchtungsarten gleich, ist kein Wechsel zwischen der Hintergrund- und Standby-Beleuchtung zu erkennen.

Adr. Beschreibung Einstell-

036 Helligkeit bei

Betriebsbeleuchtung

746 Zeitraum nach dem in

die Standby-Beleuchtung gewechselt wird

747 Helligkeit bei

Standby-Beleuchtung

0 = minimale Helligkeit, 9 = maximale Helligkeit

bereich

0 .. 9 6

60 .. 9999 Sek.

0 .. 9 0

Voreinstellung

900 Sek.

UMG 96RM-M

Zeiterfassung

Das UMG 96RM-M erfasst die Betriebsstunden und die Gesamtlaufzeit jedes Vergleichers, wobei die Zeit

• der Betriebsstunden mit einer Auﬂösung von 0,1h gemessen und in Stunden angezeigt wird bzw.

• der Gesamtlaufzeit der Vergleicher in Sekunden dargestellt wird (beim Erreichen von 999999s erfolgt die Anzeige in Stunden).

Für die Abfrage über die Messwertanzeigen sind die Zeiten mit den Ziffern 1 bis 6 gekennzeichnet:

keine = Betriebsstundenzähler 1 = Gesamtlaufzeit, Vergleicher 1A 2 = Gesamtlaufzeit, Vergleicher 2A 3 = Gesamtlaufzeit, Vergleicher 1B 4 = Gesamtlaufzeit, Vergleicher 2B 5 = Gesamtlaufzeit, Vergleicher 1C 6 = Gesamtlaufzeit, Vergleicher 2C

In der Messwertanzeige können maximal 99999.9 h (=11,4 Jahre) dargestellt werden.

Betriebsstundenzähler

Der Betriebsstundenzähler misst die Zeit in der das UMG 96RM-M Messwerte erfasst und anzeigt. Die Zeit der Betriebsstunden wird mit einer Auﬂösung von 0,1h gemessen und in Stunden angezeigt. Der Betriebsstundenzähler kann nicht zurückgesetzt werden.

Gesamtlaufzeit Vergleicher

Die Gesamtlaufzeit eines Vergleichers ist die Summe aller Zeiten für die eine Grenzwertverletzung im Vergleicherergebnis stand. Die Gesamtlaufzeiten der Vergleicher kann nur über die Software GridVis zurückgesetzt werden. Die Rücksetzung erfolgt für alle Gesamtlaufzeiten.

Abb. Messwertanzeige Betriebsstundenzähler Das UMG 96RM-M zeigt im Betriebsstundenzähler die Zahl 140,8h an. Das entspricht 140 Stunden und 80 Industrieminuten. 100 Industrieminuten entsprechen 60 Minuten. In diesem Beispiel entsprechen danach die 80 Industrieminuten 48 Minuten.

Seriennummer (Adr. 754)

Die vom UMG 96RM-M angezeigte Seriennummer ist 6 stellig und ist ein Teil der auf dem Typenschild angezeigten Seriennummer. Die Seriennummer kann nicht geändert werden.

Anzeige Seriennummer

Angabe Seriennummer auf dem Typenschild: XX00-0000

Software Release (Adr. 750)

Die Software für das UMG 96RM-M wird kontinuierlich verbessert und erweitert. Der Softwarestand im Gerät wird mit einer 3-stelligen Nummer, der Software Release, gekennzeichnet. Die Software Release kann vom Benutzer nicht geändert werden.

UMG 96RM-M

Inbetriebnahme

Versorgungsspannung anlegen

• Die Höhe der Versorgungsspannung für das UMG 96RM-M ist dem Typenschild zu entnehmen.

• Nach dem Anlegen der Versorgungsspannung schaltet das UMG 96RM-M auf die erste Messwertanzeige um.

• Erscheint keine Anzeige, so muss überprüft werden, ob die Versorgungsspannung im Nennspannungsbereich liegt.

Messspannung anlegen

• Spannungsmessungen in Netzen mit Nennspannungen über 300VAC gegen Erde müssen über Spannungswandler angeschlossen werden.

• Nach dem Anschluss der Messspannungen müssen die vom UMG 96RM-M angezeigten Messwerte für die Spannungen L-N und L-L mit denen am Spannungsmesseingang übereinstimmen.

Achtung!

Spannungen und Ströme die außerhalb des zulässigen Messbereiches liegen können zu Personenschäden führen und das Gerät zerstören.

Messstrom anlegen

Das UMG 96RM-M ist für den Anschluss von ../1A und ../5A Stromwandlern ausgelegt. Über die Strommesseingänge können nur Wechselströme und keine Gleichströme gemessen werden. Schließen Sie alle Stromwandlerausgänge außer einem kurz. Vergleichen Sie die vom UMG 96RM-M angezeigten Ströme mit dem angelegten Strom. Der vom UMG 96RM-M angezeigte Strom muss unter Berücksichtigung des Stromwandlerübersetzungsverhältnisses mit dem Eingangsstrom übereinstimmen. In den kurzgeschlossenen Strommesseingängen muss das UMG 96RM-M ca. null Ampere anzeigen. Das Stromwandlerverhältnis ist werkseitig auf 5/5A eingestellt und muss gegebenenfalls an die verwendeten Stromwandler angepasst werden.

Achtung!

Versorgungsspannungen, die nicht der Typenschildangabe entsprechen, können zu Fehlfunktionen und zur Zerstörung des Gerätes führen.

Achtung!

Das UMG 96RM-M ist nicht für die Messung von Gleichspannungen geeignet.

UMG 96RM-M

Drehfeldrichtung

Überprüfen Sie in der Messwertanzeige des UMG 96RM-M die Richtung des Spannungs-Drehfeldes. Üblicherweise liegt ein „rechtes“ Drehfeld vor.

Phasenzuordnung prüfen

Die Zuordnung Außenleiter zu Stromwandler ist dann richtig, wenn man einen Stromwandler sekundärseitig kurzschließt und der vom UMG 96RM-M angezeigte Strom in der dazugehörigen Phase auf 0A sinkt.

Kontrolle der Leistungsmessung

Schließen Sie alle Stromwandlerausgänge, außer einem kurz und überprüfen Sie die angezeigten Leistungen. Das UMG 96RM-M darf nur eine Leistung in der Phase mit dem nicht kurzgeschlossenen Stromwandlereingang anzeigen. Trifft dies nicht zu, überprüfen Sie den Anschluss der Messspannung und des Messstromes.

Stimmt der Betrag der Wirkleistung aber das Vorzeichen der Wirkleistung ist negativ, so kann das zwei Ursachen haben:

• Die Anschlüsse S1(k) und S2(l) am Stromwandler sind vertauscht.

• Es wird Wirkenergie ins Netz zurückgeliefert.

Messung überprüfen

Sind alle Spannungs- und Strommesseingänge richtig angeschlossen, so werden auch die Einzel- und Summenleistungen richtig berechnet und angezeigt.

Überprüfen der Einzelleistungen

Ist ein Stromwandler dem falschen Außenleiter zugeordnet, so wird auch die dazugehörige Leistung falsch gemessen und angezeigt. Die Zuordnung Außenleiter zu Stromwandler am UMG 96RM-M ist dann richtig, wenn keine Spannung zwischen dem Aussenleiter und dem dazugehörigen Stromwandler (primär) anliegt. Um sicherzustellen, dass ein Außenleiter am Spannungsmesseingang dem richtigen Stromwandler zugeordnet ist, kann man den jeweiligen Stromwandler sekundärseitig kurzschließen. Die vom UMG 96RM-M angezeigte Scheinleistung muss dann in dieser Phase Null sein.

Wird die Scheinleistung richtig angezeigt aber die Wirkleistung mit einem „-“ Vorzeichen, dann sind die Stromwandlerklemmen vertauscht oder es wird Leistung an das Energieversorgungsunternehmen geliefert.

UMG 96RM-M

Überprüfen der Summenleistungen

Werden alle Spannungen, Ströme und Leistungen für die jeweiligen Außenleiter richtig angezeigt, so müssen auch die vom UMG 96RM-M gemessenen Summenleistungen stimmen. Zur Bestätigung sollten die vom UMG 96RM-M gemessenen Summenleistungen mit den Arbeiten der in der Einspeisung sitzenden Wirk- und Blindleistungszähler verglichen werden.

UMG 96RM-M

M-Bus Schnittstelle

Über die M-Bus-Schnittstelle kann mit Hilfe der Primäroder Sekundär-Adresse auf die Daten der Parameterund Messwertliste zugegriffen werden. Eine Änderung dieser Werte über den M-Bus ist nicht möglich.

Die primäre Geräteadresse ist werkseitig auf „1“ vorbelegt. Der erweiterte Teilbereich der 8 Byte langen SekundärAdresse beinhaltet werkseitig die Geräte-Seriennummer und kann über die entsprechenden Parameter individuell geändert werden. Der gerätespeziﬁsche Teilbereich der Sekundär-Adresse ist nicht einstellbar (vgl. Seite 42).

M-Bus Gerätemerkmale:

• Adressierung über Primäradresse und Sekundäradresse (0 .. 250) möglich

• Frei wählbare Anzahl der Datenpunkte (0 .. 27)

• Unterstützt die Protokolltypen: SND_NKE/$E5 und REQ_UD2/RSP_UD2

• Slave Search: Suche am M-Bus

Das UMG 96RM-M belastet den M-Bus

mit einer M-Bus-Gerätelast von 1,5 mA.

Anzahl der Datenpunkte

Über diese Adresse bestimmen Sie, wieviele Datenpunkte für das Telegramm RSP_UD2 übertragen werden.

Adresse: 080 Bedeutung: Anzahl der Datenpunkte für RSP_UD2 Einstellbereich: 0 .. 27 Voreinstellung: 0 (0=alle Datenpunkte)

Um alle Datenpunkte (0) abzurufen, muss ein Telegramm gesendet werden.

Beispiel: Auslesen der Datenpunkte 1 bis 6

Setzen Sie den Parameter der Adresse auf 6. Bei jeder Anfrage werden alle Datenpunkte bis einschließlich Datenpunkt 6 übertragen.

Beispiel: Nur Datenpunkt 10 lesen

Setzen Sie den Parameter der Adresse auf 10. Bei jeder Anfrage werden alle Datenpunkte bis einschließlich Datenpunkt 10 übertragen. Verwenden Sie nur den benötigten Datenpunkt und ignorieren SIe die nicht benötigten.

UMG 96RM-M

Messung Signalpegel

Die Datenübertragung im M-Bus-Netz erfolgt durch eine Modulation der Versorgungsspannung, wobei die Spannung für ein High-Signal bei 36 V und für ein Low-Signal bei 24 V liegt. Das Slave-Gerät antwortet dem Master über die Modulation seines Stromverbrauches, der für ein High-Signal bei 1,5 mA und bei einem Low-Signal bei 11-20 mA liegt.

Signal Spannung Antwort-Strom

High-Signal 36 V 1,5 mA Low-Signal 24 V 11-20 mA

Aufbau des RSP_UD2-Telegramms

Byte 1 2 3 4 5 6

Name Start Length Length Start C A Cont. 68 68 8

Byte 7 8 9 10 11 12

Name CI ID1 ID2 ID3 ID4 MAN1 Cont. 72 46

Byte 13 14 15 16 17 18

Name MAN2 GEN MED TC Status SIG1 Cont. 40 8 2 0 0

Byte 19 20 ... ... N-1 N

Name SIG2 DIF Data Data SC Stop Cont. 0 16

Liste der Datenpunkte

UMG 96RM-M

Datenpunkte

Beschreibung Einheit Auﬂös. Device Format

1 Wirkarbeit, ohne Rücklaufsperre Wh 10 0 6 2 Wirkarbeit, bezogen Wh 10 0 6 3 Wirkarbeit, geliefert Wh 10 0 6 4 Blindarbeit, induktiv varh 10 1 6 5 Blindarbeit, kapazitiv varh 10 1 6 6 Blindarbeit, ohne Rücklaufsperre varh 10 1 6 7 Scheinarbeit VAh 10 2 6 8 Laufzeit Vergleicher 1a sek 1 1 4 9 Laufzeit Vergleicher 1b sek 1 2 4

10 Laufzeit Vergleicher 1c sek 1 3 4

11 Laufzeit Vergleicher 2a sek 1 4 4 12 Laufzeit Vergleicher 2b sek 1 5 4 13 Laufzeit Vergleicher 2c sek 1 6 4 14 Betriebsstundenzähler sek 1 0 4 15 I_summe mA 1 4 4 16 P_summe W 1 5 4 17 Q_summe, Grundschwingung var 1 6 4 18 S_summe VA 1 7 4

Byte

UMG 96RM-M

Liste der Datenpunkte

Datenpunkte

Beschreibung Einheit Auﬂös. Device Format

19 Uln - Phase L1 mV 100 1 4 20 Uln - Phase L2 mV 100 2 4 21 Uln - Phase L3 mV 100 3 4 22 I - Phase L1 mA 1 1 4 23 I - Phase L2 mA 1 2 4 24 I - Phase L3 mA 1 3 4 25 P - Phase L1 W 1 1 4 26 P - Phase L2 W 1 2 4 27 P - Phase L3 W 1 3 4

Byte

Telegramm

UMG 96RM-M

Datenpunkt

Beschreibung DIF DIFE DIFE DIFE VIF VIFE

1 Wirkarbeit,

ohne Rücklaufsperre 2 Wirkarbeit, bezogen 0x86 0x10 X X 0x04 X 3 Wirkarbeit, geliefert 0x86 0x20 X X 0x04 X 4 Blindarbeit, induktiv 0x86 0x40 X X 0x04 X 5 Blindarbeit, kapazitiv 0x86 0x50 X X 0x04 X 6 Blindarbeit,

ohne Rücklaufsperre 7 Scheinarbeit 0x86 0x80 0x40 X 0x04 X 8 Laufzeit Vergleicher 1a 0x84 0x40 X X 0x24 X 9 Laufzeit Vergleicher 1b 0x84 0x80 0x40 X 0x24 X

10 Laufzeit Vergleicher 1c 0x84 0xC0 0x40 X 0x24 X 11 Laufzeit Vergleicher 2a 0x84 0x80 0x80 0x40 0x24 X 12 Laufzeit Vergleicher 2b 0x84 0xC0 0x80 0x40 0x24 X 13 Laufzeit Vergleicher 2c 0x84 0x80 0xC0 0x40 0x24 X 14 Betriebsstundenzähler 0x04 X X X 0x24 X 15 I_summe, 0x84 0x80 0x80 0x40 0xFD 0x59 16 P_summe 0x84 0xC0 0x80 0x40 0x2B X 17 Q_summe,

Grundschwingung

18 S_summe 0x84 0xC0 0xC0 0x40 0x2B X

0x06 X X X 0x04 X

0x86 0x60 X X 0x04 X

0x84 0x80 0xC0 0x40 0x2B X

UMG 96RM-M

Telegramm

Datenpunkt

(X – kein Wert vorhanden)

Beschreibung DIF DIFE DIFE DIFE VIF VIFE

19 Uln - Phase L1 0x84 0x40 X X 0xFD 0x48 20 Uln - Phase L2 0x84 0x80 0x40 X 0xFD 0x48 21 Uln - Phase L3 0x84 0xC0 0x40 X 0xFD 0x48 22 I - Phase L1 0x84 0x40 X X 0xFD 0x59 23 I - Phase L2 0x84 0x80 0x40 X 0xFD 0x59 24 I - Phase L3 0x84 0xC0 0x40 X 0xFD 0x59 25 P - Phase L1 0x84 0x40 X X 0x2B X 26 P - Phase L2 0x84 0x80 0x40 X 0x2B X 27 P - Phase L3 0x84 0xC0 0x40 X 0x2B X

M-Bus Test

Datenstring M-Bus

$68$F7$F7$68$08$01$72$37$21$10$57$2E$28$09$02$02$00 $00$00$06$04$7E$18$00$00$00$00$86$10$04$7E$18$00$00 $00$00$86$20$04$00$00$00$00$00$00$86$40$04$28$00$00 $00$00$00$86$50$04$00$00$00$00$00$00$86$60$04$28$00 $00$00$00$00$86$80$40$04$92$18$00$00$00$00$84$40$24 $00$00$00$00$84$80$40$24$00$00$00$00$84$C0$40$24$00 $00$00$00$84$80$80$40$24$00$00$00$00$84$C0$80$40$24 $00$00$00$00$84$80$C0$40$24$00$00$00$00$04$24$FA$4F $00$00$84$80$80$40$FD$59$00$00$00$00$84$C0$80$40$2 B$00$00$00$00$84$80$C0$40$2B$00$00$00$00$84$C0$C0$ 40$2B$00$00$00$00$84$40$FD$48$C8$08$00$00$84$80$40 $FD$48$ED$03$00$00$84$C0$40$FD$48$EC$03$00$00$84$ 40$FD$59$00$00$00$00$84$80$40$FD$59$00$00$00$00$84 $C0$40$FD$59$00$00$00$00$84$40$2B$00$00$00$00$84$8 0$40$2B$00$00$00$00$84$C0$40$2B$00$00$00$00$0F$25$ 16

UMG 96RM-M

Auszug der Auswertung über M-Bus Scanner

Datenpunkte 1 bis 6

Hinweis: Die Durchführung der M-Bus-Kontrolle erfolgte mit einem M-Bus-Scanner der Firma Wachendorff GmbH / Geisenheim. Die Abbildung stellt einen Auszug der Software dar und unterliegen dem Copyright der Firma Wachendorff GmbH.

Auszug der Werte innerhalb der Software GridVis

Kontrolle der Werte

UMG 96RM-M

$187E = 6270 * 10 (Auﬂösung) = 62700 Wh

UMG 96RM-M

Digitalausgänge

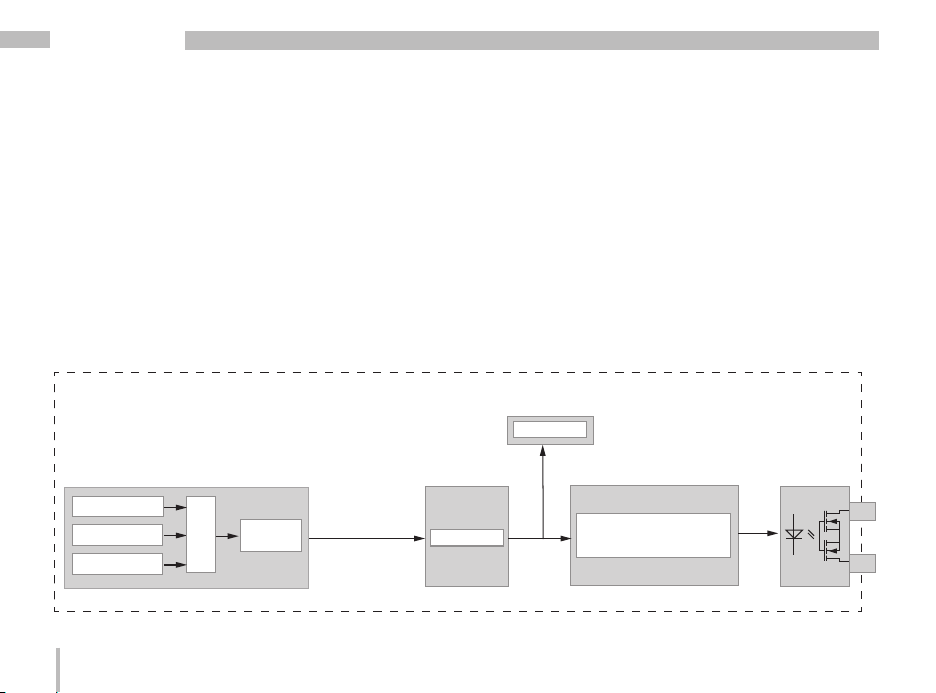

Das UMG 96RM-M hat zwei Digitalausgänge. Den Digitalausgängen können wahlweise folgende Funktionen zugeordnet werden:

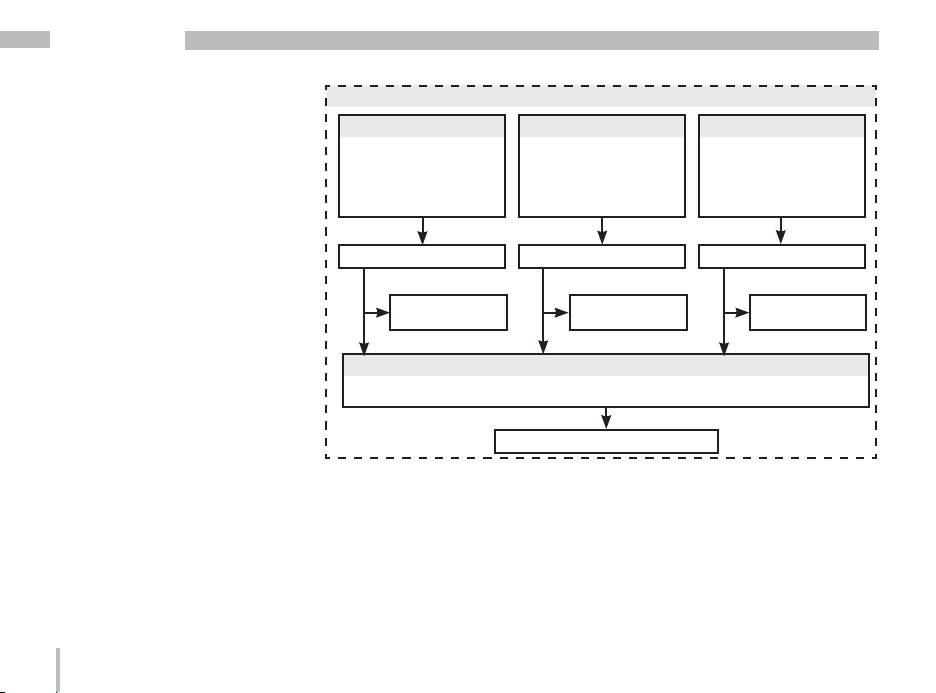

Digitalausgang 1 Adr. 200 = 0 Ergebnis der Vergleichergruppe 1 Adr. 200 = 1 Impulsausgang

Vergleichergruppe 1

Vergleicher A

Vergleicher B

Vergleicher C

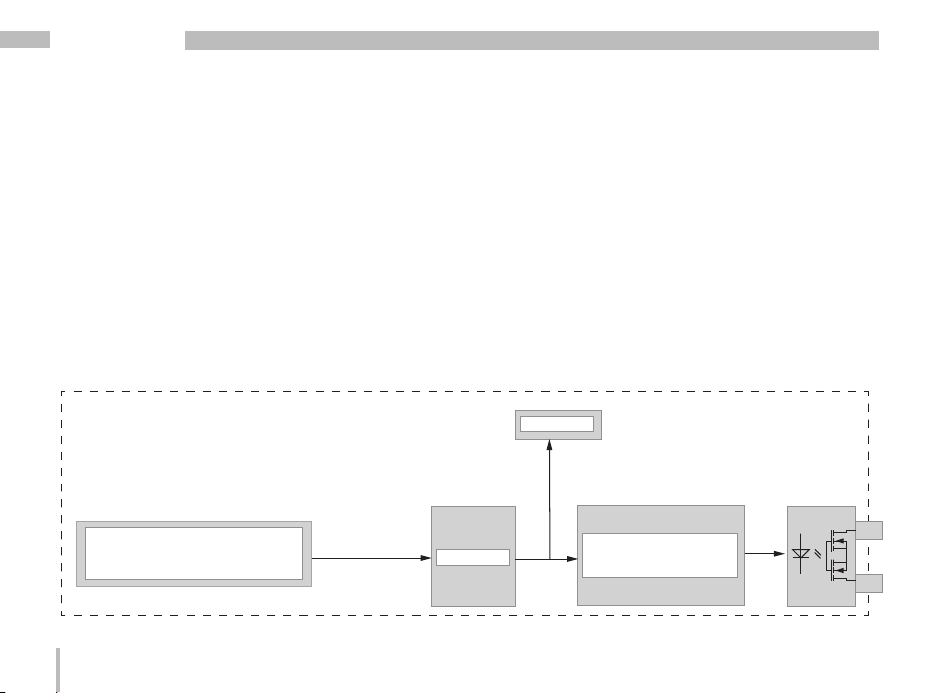

Impulsausgang

Adr. 100 = Messwertadresse Adr. 106 = Mindestimpulslänge Adr. 102 = Impulswertigkeit

Logik

Ergebnis

Adr. 616

0/1

Auswahl der Quelle

Adr. 200 =0

Adr. 200 =1

Digitalausgang 2 Adr. 202 = 0 Ergebnis der Vergleichergruppe 2 Adr. 202 = 1 Impulsausgang

Zustand von Digitalausgang 1

Adr. 608 =0

Inverter

0/1

Adr. 201=0 (nicht invertiert) Adr. 201=1 (invertiert)

UMG 96RM-M

UMG 96RM

Digitalausgang 1

0/1

Abb.: Gesamt-Blockschaltbild für Digitalausgang 1

Digitalausgänge - Zustandsanzeigen

UMG 96RM-M

Der Zustand der Schaltausgänge wird in der Anzeige des UMG 96RM-M durch Kreissymbole dargestellt.

Zustand Digitalausgang 1 Zustand Digitalausgang 2

Zustände am Digitalausgang

Es kann ein Strom von <1mA ﬂießen. Digitalausgang 1: Adr. 608 = 0 Digitalausgang 2: Adr. 609 = 0

Es kann ein Strom von bis zu 50mA ﬂießen. Digitalausgang 1: Adr. 608 = 1 Digitalausgang 2: Adr. 609 = 1

Da die Anzeige nur einmal pro Sekunde aktualisiert wird, können schnellere Zustandsänderungen der Ausgänge nicht angezeigt werden.

UMG 96RM-M

Impulsausgang

Die Digitalausgänge können u.a. auch für die Ausgabe von Impulsen zur Zählung des Energieverbrauchs genutzt werden. Dazu wird nach dem Erreichen einer bestimmten, einstellbaren Energiemenge ein Impuls von deﬁnierter Länge am Ausgang angelegt. Um einen Digitalausgang als als Impulsausgang zu verwenden müssen Sie verschiedene Einstellungen vornehmen.

• Digitalausgang,

• Auswahl der Quelle,

• Messwert-Auswahl,

• Impulslänge,

• Impulswertigkeit.

Auswahl der

Impuls

Adr. 100 = 874 (Adresse von Psum3) Adr. 106 = 5 (50 ms) Adr. 102 = 1000 (Wh/Impuls)

0/1

Quelle

Adr. 200 =1

Abb.: Blockschaltbild; Beispiel Digitalausgang 1 als Impulsausgang.

Messwert-Auswahl (Adr.100, 101)

Tragen Sie hier die Adresse des Leistungswertes ein, der als Arbeits-Impuls ausgegeben werden soll. Siehe Tabelle 2.

Auswahl der Quelle (Adr.200, 202)

Hier tragen Sie ein, welche Quelle den Messwert liefert, der auf dem Digitalausgang ausgegeben werden soll.

Wählbare Quellen:

• Vergleichergruppe

• Impuls

Adr. 608 =0

0/1

Zustand vom Digitalausgang 1

Inverter

Adr. 201=0 (nicht invertiert) Adr. 201=1 (invertiert)

UMG 96RM-M

UMG 96RM

Digitalausgang 1

0/1

Impulslänge (Adr.106)

UMG 96RM-M

Die Impulslänge ist für beide Impulsausgänge gültig und wird über die Parameteradresse 106 fest eingestellt.

Einstellbereich: 1 .. 1000 1 = 10ms Voreinstellung: 5 = 50ms

Die typische Impulslänge für S0-Impulse beträt 30ms.

Impulspause

Die Impulspause ist mindestens so groß wie die gewählte Impulslänge. Die Impulspause ist abhängig von der z. B. gemessenen Energie und kann Stunden oder Tage betragen.

Impulslänge

10ms .. 10s

Impulspause

>10ms

Impulsabstand

Der Impulsabstand ist innerhalb der gewählten Einstellungen proportional zur Leistung.

Aufgrund der Mindest-Impulslänge und der MindestImpulspause, ergeben sich für die maximale Anzahl an Impulsen pro Stunde die Werte in der Tabelle.

Impulslänge Impulspause Max. Impulse/h

10 ms 10 ms 180 000 Impulse/h

30 ms 30 ms 60 000 Impulse/h

50 ms 50 ms 36 000 Impulse/h

100 ms 100 ms 18 000 Impulse/h

500 ms 500 ms 3600 Impulse/h

1 s 1 s 1800 Impulse/h

10 s 10 s 180 Impulse/h

Beispiele für die maximal mögliche Impulsanzahl pro Stunde.

UMG 96RM-M

Impulswertigkeit (Adr.102, 104)

Mit der Impulswertigkeit geben Sie an, wieviel Energie (Wh oder varh) einem Impuls entsprechen soll. Die Impulswertigkeit wird durch die maximale Anschlußleistung und die maximale Impulsanzahl pro Stunde bestimmt.

Wenn Sie die Impulswertigkeit mit einem positiven Vorzeichen angeben, werden nur dann Impulse ausgegeben wenn auch der Messwert ein positives Vorzeichen hat.

Wenn Sie die Impulswertigkeit mit einem negativen Vorzeichen angeben, werden nur dann Impulse ausgegeben wenn auch der Messwert ein negatives Vorzeichen hat.

Impulswertigkeit =

Da der Wirkenergiezähler mit Rücklaufsperre

C C

arbeitet, werden nur bei Bezug von elektrischer Energie Impulse ausgegeben.

Da der Blindenergiezähler mit Rücklaufsperre arbeitet, werden nur bei induktiver Last Impulse ausgegeben.

max. Anschlußleistung

max. Impulsanzahl/h

[Impulse/Wh]

UMG 96RM-M

Impulswertigkeit ermitteln

Festlegen der Impulslänge Legen Sie die Impulslänge enstprechend den Anforderungen des angeschlossenen Impulsempfängers fest. Bei einer Impulslänge von z.B. 30 ms, kann das UMG 96RM-M eine maximale Anzahl von 60000 Impulsen (siehe Tabelle “maximale Impulsanzahl“ pro Stunde abgeben.

Ermittlung der maximalen Anschlussleistung Beispiel:

Stromwandler = 150/5A Spannung L-N = max. 300 V

Leistung pro Phase = 150 A x 300 V = 45 kW Leistung bei 3 Phasen = 45kW x 3 Maximale Anschlußleistung= 135kW

Berechnen der Impulswertigkeit

Impulswertigkeit =

max. Anschlußleistung

max. Impulsanzahl/h

[Impulse/Wh]

Impulswertigkeit = 135kW / 60000 Imp/h Impulswertigkeit = 0,00225 kWh / Impulse Impulswertigkeit = 2,25 Wh / Impulse

Betriebsspannung

UMG 96RM-M

Schalt- und Impulsausgänge

+24V=

Abb.: Anschlussbeispiel für die Beschaltung als Impulsausgang.

Bei der Verwendung der digitalen Ausgän-

ge als Impulsausgang darf die Hilfsspannung (DC) nur eine max. Restwelligkeit von 5% besitzen.

Externe

230V AC

24V DC

+ -

Daten-

sammler

1,5k

UMG 96RM-M

Grenzwertüberwachung

Für eine Grenzwertüberwachung stehen Ihnen zwei Vergleichergruppen zur Verfügung.

Die Vergleichergruppe 1 ist dem Digitalausgang 1 und die Vergleichergruppe 2 ist dem Digitalausgang 2 fest zugeordnet.

Zustand von Digitalausgang 1

Adr. 608 =0

Vergleichergruppe 1

Vergleicher A

Vergleicher B

Vergleicher C

Logik

Ergebnis

Adr. 616

0/1

Auswahl der Quelle

Adr. 200 =0

0/1

Inverter

Adr. 201=0 (nicht invertiert) Adr. 201=1 (invertiert)

Blockschaltbild: Verwendung des Digitalausganges 1 zur Grenzwertüberwachung.

UMG 96RM-M

UMG 96RM

Digitalausgang 1

0/1

Beispiel: Stromüberwachung im N

UMG 96RM-M

Wird der Strom im N für 60 Sekunden größer als 100A, so soll der Digitalausgang 1 für mindestens 2 Minuten schalten.

Folgende Programmierungen müssen vorgenommen werden:

1. Vergleichergruppe 1 Wir wählen für die Grenzwertüberwachung die Vergleichergruppe 1. Die Vergleichergruppe wirkt nur auf den Digitalausgang 1. Da nur ein Grenzwert überwacht wird, wählen wir den Vergleicher A und programmieren diesen wie folgt:

Die Adresse des zu überwachenden Messwertes von Vergleicher A: Adr. 110 = 866 (Adresse des Strom im N)

Die Messwerte für die Vergleicher B und C werden mit 0 belegt. Adr. 116 = 0 (Der Vergleicher ist inaktiv) Adr. 122 = 0( Der Vergleicher ist inaktiv)

Der einzuhaltende Grenzwert. Adr. 108 = 100 (100A)

Für eine Mindesteinschaltzeit von 2 Minuten soll der Digitalausgang 1 bei einer Überschreitung des Grenzwertes geschaltet bleiben. Adr. 111 = 120 Sekunden

Für die Vorlaufzeit von 60Sekunden soll Überschreitung mindestens anliegen. Adr. 112 = 60 Sekunden

Den Operator für den Vergleich zwischen Messwert und Grenzwert. Adr. 113 = 0 (entspricht >=)

2. Auswahl der Quelle Wählen Sie als Quelle die Vergleichergruppe 1 aus. Adr. 200 = 0 (Vergleichergruppe 1)

3. Inverter Das Ergebnis aus der Vergleichergruppe 1 kann hier zusätzlich invertiert werden. Wir invertieren das Erggebnis nicht. Adr. 201 = 0 (nicht invertiert)

4. Vergleicher verknüpfen Die Vergleicher B und C wurden nicht gesetzt und sind gleich Null. Durch die ODER-Verküpfung der Vergleicher A, B und C wird als Vergleicherergebnis das Ergebnis von Vergleicher A ausgegeben. Adr. 107 = 0 (ODER verknüpfen)

Ergebnis Wird der Strom im N für mehr als 60 Sekunden größer als 100A, so schaltet der Digitalausgang 1 für mindestens 2 Minuten. Der Digitalausgang 1 wird leitend. Es kann Strom ﬂießen.

UMG 96RM-M

Vergleicher

Zur Überwachung von Grenzwerten stehen zwei Vergleichergruppen mit je 3 Vergleichern zur Verfügung. Die Ergebnisse der Vergleicher A, B und C können UND oder ODER verknüpft werden.

Das Verknüpfungsergebnis der Vergleichergruppe 1 kann dem Digitalausgang 1 und das Verknüpfungsergebnis der Vergleichergruppe 2 kann dem Digitalausgang 2 zugewiesen werden.

Jedem Vergleichergruppen-Ausgang kann zusätzlich die Funktion „Display-Blinken“ zugeordnet werden. Hierbei erfolgt bei einem aktiven Vergleicher-Ausgang ein Wechsel der Hintergrundbeleuchtung zwischen maximaler und minimaler Helligkeit (Adr. 145).

Vergleichergruppe 1

Vergleicher A

Messwert (Adr.110) Grenzwert (Adr.108) Mindesteinschaltzeit (Adr.111) Vorlaufzeit (Adr. 112) Operator ">=", "<" (Adr.113)

Vergleicherergebnis (Adr.610) Vergleicherergebnis (Adr.611) Vergleicherergebnis (Adr.612)

Gesamtlaufzeit

(Adr.5898)

Ergebnisse der Vergleicher A, B und C verknüpfen

Ergebnisse aus den Vergleichern A, B und C UND oder ODER verknüpfen (Adr.107).

Vergleicher B

Messwert (Adr.116) Grenzwert (Adr.114) Mindesteinschaltzeit (Adr.117) Vorlaufzeit (Adr. 118) Operator ">=", "<" (Adr.119)

Gesamtlaufzeit

(Adr.5900)

Verknüpfungsergebnis (Adr.616)

Vergleicher C

Messwert (Adr.122) Grenzwert (Adr.120) Mindesteinschaltzeit (Adr.123) Vorlaufzeit (Adr. 124) Operator ">=", "<" (Adr.125)

Gesamtlaufzeit

(Adr.5902)

UMG 96RM-M

• Messwert (Adr. 110,116,122,129,135,141)

Im Messwert steht die Adresse des zu überwachenden Messwertes. Messwert = 0 der Vergleicher ist inaktiv.

• Grenzwert (Adr. 108,114,120,127,133,139)

In den Grenzwert schreiben Sie den Wert der mit dem Messwert verglichen werden soll.

• Mindesteinschaltzeit (Adr. 111,117,123,130,136,142)

Für die Dauer der Mindesteinschaltzeit bleibt das Verknüpfungsergebnis (Bsp. Adr.610) erhalten. Einstellbereich: 1 bis 32000 Sekunden

• Vorlaufzeit (Adr. 112,118,124,131,137,143)

Für mindestens die Dauer der Vorlaufzeit muss eine Grenzwertverletzung vorliegen, dann erst wird das Vergleicherergebnis geändert. Der Vorlaufzeit können Zeiten im Bereich 1 bis 32000 Sekunden zugewiesen werden.

• Operator (Adr.113,119,125,132,138,144)

Für den Vergleich von Messwert und Grenzwert stehen zwei Operatoren zur Verfügung. Operator = 0 entspricht größer gleich (>=) Operator = 1 entspricht kleiner (<)

• Vergleicherergebnis (Adr.610,611,612,613,614,615)

Das Ergebnis aus dem Vergleich zwischen Messwert und Grenzwert steht im Vergleicherergebnis. Dabei entspricht: 0 = Es liegt keine Grenzwertverletzung vor. 1 = Es liegt eine Grenzwertverletzung vor.

• Gesamtlaufzeit

Die Summe aller Zeiten für die eine Grenzwertverletzung im Vergleicherergebnis stand.

• Verknüpfen (Adr. 107,126)

Die Ergebnisse der Vergleicher A, B und C UND oder ODER verknüpfen.

• Verknüpfen (Adr. 107,126)

Die Ergebnisse der Vergleicher A, B und C UND oder ODER verknüpfen.

• Gesamtverknüpfungsergebnis (Adr.616,617)

Die verknüpften Vergleicherergebnisse der Vergleicher A, B und C stehen im Gesamtverknüpfungsergebnis.

UMG 96RM-M

Grenzwert

Überschreitung

Messwert

Vorlaufzeit

Mindest-

einschaltzeit

Vergleichsergeb-

nis

2 Sekunden

UMG 96RM-M

Parameterliste Vergleicher und Digitalausgänge

Adresse Format RD/WR Einheit Bemerkung Einstellbereich Voreinstellung

100 SHORT RD/WR - Adresse des Messwertes, Digitalausg. 1 0..32000 874 101 SHORT RD/WR - Adresse des Messwertes, Digitalausg. 2 0..32000 882 102 FLOAT RD/WR Wh Impulswertigkeit, Digitalausgang 1 -1000000..+1000000 1000 104 FLOAT RD/WR Wh Impulswertigkeit, Digitalausgang 2 -1000000..+1000000 1000 106 SHORT RD/WR 10ms Mindestimpulslänge (1=10ms) Digitalausg. 1/2 1..1000 5 (=50ms) 107 SHORT RD/WR - Ergebnis der Vergleichergruppe 1; 0,1 0 A, B, C verknüpfen (1=und, 0=oder) 108 FLOAT RD/WR - Vergleicher 1A, Grenzwert -1012-1..+1012-1 0 110 SHORT RD/WR - Vergleicher 1A, Adresse des Messwertes 0..32000 0 111 SHORT RD/WR s Vergleicher 1A, Mindesteinschaltzeit 0..32000 0 112 SHORT RD/WR s Vergleicher 1A, Vorlaufzeit 0..32000 0 113 SHORT RD/WR - Vergleicher 1A, Operator 0,1 0 „>=“=0, „<“=1 114 FLOAT RD/WR - Vergleicher 1B, Grenzwert -1012-1..+1012-1 0 116 SHORT RD/WR - Vergleicher 1B, Adresse des Messwertes 0..32000 0 117 SHORT RD/WR s Vergleicher 1B, Mindesteinschaltzeit 0..32000 0 118 SHORT RD/WR s Vergleicher 1B, Vorlaufzeit 0..32000 0 119 SHORT RD/WR - Vergleicher 1B, Operator 0,1 0 „>=“=0 „<“=1 120 FLOAT RD/WR - Vergleicher 1C, Grenzwert -1012-1..+1012-1 0

UMG 96RM-M

Adresse Format RD/WR Einheit Bemerkung Einstellbereich Voreinstellung

122 SHORT RD/WR - Vergleicher 1C, Adresse des Messwertes 0..32000 0 123 SHORT RD/WR s Vergleicher 1C, Mindesteinschaltzeit 0..32000 0 124 SHORT RD/WR s Vergleicher 1C, Vorlaufzeit 0..32000 0 125 SHORT RD/WR - Vergleicher 1C, Operator 0,1 0 „>=“=0 „<“=1 126 SHORT RD/WR - Ergebnis der Vergleichergruppe 2; 0,1 0 A, B, C verknüpfen (1=und, 0=oder) 127 FLOAT RD/WR - Vergleicher 2A, Grenzwert -1012-1..+1012-1 0 129 SHORT RD/WR - Vergleicher 2A, Adresse des Messwertes 0..32000 0 130 SHORT RD/WR s Vergleicher 2A, Mindesteinschaltzeit 0..32000 0 131 SHORT RD/WR s Vergleicher 2A, Vorlaufzeit 0..32000 0 132 SHORT RD/WR - Vergleicher 2A, Operator 0,1 0 „>=“=0 „<“=1 133 FLOAT RD/WR - Vergleicher 2B, Grenzwert -1012-1..+1012-1 0 135 SHORT RD/WR - Vergleicher 2B, Adresse des Messwertes 0..32000 0 136 SHORT RD/WR s Vergleicher 2B, Mindesteinschaltzeit 0..32000 0 137 SHORT RD/WR s Vergleicher 2B, Vorlaufzeit 0..32000 0 138 SHORT RD/WR - Vergleicher 2B, Operator 0,1 0 „>=“=0 „<“=1 139 FLOAT RD/WR - Vergleicher 2C, Grenzwert -1012-1..+1012-1 0 141 SHORT RD/WR - Vergleicher 2C, Adresse des Messwertes 0..32000 0 142 SHORT RD/WR s Vergleicher 2C, Mindesteinschaltzeit 0..32000 0

UMG 96RM-M

Adresse Format RD/WR Einheit Bemerkung Einstellbereich Voreinstellung

143 SHORT RD/WR s Vergleicher 2C, Vorlaufzeit 0..32000 0 144 SHORT RD/WR - Vergleicher 2C, Operator 0,1 0 „>=“ = 0 „<“ = 1

200 SHORT RD/WR - Auswahl der Quelle für Digitalausgang 1 0..4 201 SHORT RD/WR - Inverter Digitalausgang 1 0..1 *2 0 202 SHORT RD/WR - Auswahl der Quelle für Digitalausgang 2 0..4 203 SHORT RD/WR - Inverter Digitalausgang 2 0..1 *2 0

602 SHORT RD/WR - Wert für Ausgang 1 0, 1 605 SHORT RD/WR - Wert für Ausgang 2 0, 1 608 SHORT RD - Zustand Ausgang 1 609 SHORT RD - Zustand Ausgang 2 610 SHORT RD - Vergleicherergebnis 1 Ausgang A 611 SHORT RD - Vergleicherergebnis 1 Ausgang B 612 SHORT RD - Vergleicherergebnis 1 Ausgang C 613 SHORT RD - Vergleicherergebnis 2 Ausgang A 614 SHORT RD - Vergleicherergebnis 2 Ausgang B 615 SHORT RD - Vergleicherergebnis 2 Ausgang C 616 SHORT RD - Verknüpfungsergebnis Vergleichergruppe 1 617 SHORT RD - Verknüpfungsergebnis Vergleichergruppe 2

*1 0 =Vergleichergruppe, 1=Impulsausgang, 2=reserviert, 3=reserviert, 4=reserviert *2 0=nicht invertiert, 1=invertiert

UMG 96RM-M

Service und Wartung

Das Gerät wird vor der Auslieferung verschiedenen Sicherheitsprüfungen unterzogen und mit einem Siegel gekennzeichnet. Wird ein Gerät geöffnet, so müssen die Sicherheitsprüfungen wiederholt werden. Eine Gewährleistung wird nur für ungeöffnete Geräte übernommen.

Instandsetzung und Kalibration

Instandsetzungsarbeiten und Kalibration können nur vom Hersteller durchgeführt werden.

Frontfolie

Die Reinigung der Frontfolie kann mit einem weichen Tuch und haushaltsüblichen Reinigungsmitteln erfolgen. Säuren und säurehaltige Mittel dürfen zum Reinigen nicht verwendet werden.

Entsorgung

Das UMG 96RM-M kann als Elektronikschrott gemäß den gesetzlichen Bestimmungen der Wiederverwertung zugeführt werden.

Service

Sollten Fragen auftreten, die nicht in diesem Handbuch beschrieben sind, wenden Sie sich bitte direkt an den Hersteller.

Für die Bearbeitung von Fragen benötigen wir von Ihnen unbedingt folgende Angaben:

- Gerätebezeichnung (siehe Typenschild),

- Seriennummer (siehe Typenschild),

- Software Release (siehe Messwertanzeige),

- Messspannung und Versorgungsspannung,

- genaue Fehlerbeschreibung.

Gerätejustierung

Die Geräte werden vor Auslieferung vom Hersteller justiert - eine Nachjustierung ist bei Einhaltung der Umgebungsbedingungen nicht notwendig.

Kalibrierintervalle

Nach jeweils ca. 5 Jahren wird eine Neukalibrierung vom Hersteller oder von einem akkreditiertem Labor empfohlen.

UMG 96RM-M

Fehlermeldungen

Das UMG 96RM-M zeigt im Display drei verschiedene Fehlermeldungen:

- Warnungen,

- schwerwiegende Fehler und

- Messbereichsüberschreitungen.

Bei Warnungen und schwerwiegenden Fehlern wird die Fehlermeldung durch das Symbol „EEE“ gefolgt mit einer Fehlernummer dargestellt.

Symbol für eine Fehlermeldung

Fehlernummer

Die dreistellige Fehlernummer setzt sich aus der Fehlerbeschreibung und - falls vom UMG 96RM-M feststellbar - einer oder mehreren Fehlerursachen zusammen.

Symbol für eine Fehlermeldung

Fehlerursache

Fehlerbeschreibung

Beispiel Fehlermeldung 911:

Die Fehlernummer setzt sich aus dem schwer wiegenden Fehler 910 und der internen Fehlerur sache 0x01 zusammen.

In diesem Beispiel ist ein Fehler beim Lesen der Kalibrierung aus dem EEPROM aufgetreten. Das Gerät muss zur Überprüfung an den Hersteller geschickt werden.

UMG 96RM-M

Warnungen

Warnungen sind weniger schwerwiegende Fehler und können mit der Taste 1 oder Taste 2 quittiert werden. Die Erfassung und Anzeige von Messwerten läuft weiter. Dieser Fehler wird nach jeder Spannungswiederkehr neu angezeigt.

Fehler Fehlerbeschreibung EEE 500

Schwerwiegende Fehler

Das Gerät muss zur Überprüfung an den Hersteller geschickt werden.

Fehler Fehlerbeschreibung EEE 910

Die Netzfrequenz konnte nicht ermittelt werden. Mögliche Ursachen:

Die Spannung an L1 ist zu klein. Die Netzfrequenz liegt nicht im Bereich 45 bis 65Hz.

Fehler beim Lesen der Kalibrierung.

Interne Fehlerursachen

Das UMG 96RM-M kann in manchen Fällen die Ursache für einen internen Fehler feststellen und dann mit folgendem Fehlercode melden. Das Gerät muss zur Überprüfung an den Hersteller geschickt werden.

Fehler Fehlerbeschreibung 0x01 EEPROM antwortet nicht. 0x02 Adressbereichsüberschreitung. 0x04 Checksummenfehler. 0x08 Fehler im internen I2C-Bus.

UMG 96RM-M

Messbereichsüberschreitung

Messbereichsüberschreitungen werden so lange sie vorliegen angezeigt und können nicht quittiert werden. Eine Messbereichsüberschreitung liegt dann vor, wenn mindestens einer der drei Spannungs- oder Strommesseingänge ausserhalb seines speziﬁzierten Messbereiches liegt. Mit den Pfeilen „nach oben“ wird die Phase markiert in welcher die Messbereichsüberschreitung aufgetreten ist. Die Symbole „V“ und „A“ zeigen, ob die Messbereichsüberschreitung im Strom- oder Spannungspfad aufgetreten ist.

A = Strompfad V = Spannungspfad

Anzeige der Phase (L1/L2/L3) mit der Messbereichsüberschreitung.

Grenzwerte für Messbereichsüberschreitung:

I = 7 Aeff UL-N = 300 Vrms

Beispiele

A = Strompfad

Abb.: Anzeige Messbereichsüberschreitung im Strompfad der 2. Phase (I2).

V = Spannungspfad

Abb.: Anzeige Messbereichsüberschreitung im Spannungspfad L3.

Parameter Messbereichsüberschreitung

Eine weiterführende Fehlerbeschreibung wird kodiert im Parameter Messsbereichsüberschreitung (Adr. 600) nach folgendem Format abgelegt:

UMG 96RM-M

FFFFFFFF

Phase 1:

Phase 2:

Phase 3:

Beispiel: Fehler in Phase 2 im Strompfad:

0xF2FFFFFF

Beispiel: Fehler in Phase 3 im Spannungspfad UL-N:

0xFFF4FFFF

Strom:

U L-N

UMG 96RM-M

Vorgehen im Fehlerfall

Fehlermöglichkeit Ursache Abhilfe

Keine Anzeige Externe Sicherung für die Versorgungs-

Keine Stromanzeige Messspannung nicht

Angezeigter Strom ist zu groß oder zu klein.

Angezeigte Spannung ist zu klein oder zu groß.

Angezeigte Spannung ist zu klein. Messbereichsüberschreitung. Spannungswandler verwenden.

spannung hat ausgelöst.

angeschlossen. Messstrom nicht angeschlossen. Messstrom anschließen.

Strommessung in der falschen Phase. Anschluss überprüfen und ggf. korrigieren.

Stromwandlerfaktor falsch programmiert. Stromwandler-Übersetzungsverhältnis am

Der Stromscheitelwert am Messeingang wurde durch Stromoberschwingungen überschritten.

Der Strom am Messeingang wurde unterschritten.

Messung in der falschen Phase. Anschluss überprüfen und ggf. korrigieren.

Spannungswandler falsch programmiert. Spannungswandler-Übersetzungsverhält-

Der Spannungsscheitelwert am Messeingang wurde durch Oberschwingungen überschritten.

Sicherung ersetzen.

Messspannung anschließen.

Stromwandler ablesen und programmieren.

Stromwandler mit einem größeren Stromwandler-Übersetzungsverhältnis einbauen.

Stromwandler mit einem kleineren Stromwandler-Übersetzungsverhältnis einbauen.

nis am Spannungswandler ablesen und programmieren.

Achtung! Es muss sichergestellt sein, dass die Messeingänge nicht überlastet werden.

Fehlermöglichkeit Ursache Abhilfe

Phasenverschiebung ind/kap. Strompfad ist dem falschen Spannungs-

Wirkleistung zu klein oder zu groß. Das programmierte Stromwandler-Über-

Wirkleistung Bezug / Lieferung ist vertauscht.

Ein Ausgang reagiert nicht.

„EEE“ im Display Siehe Fehlermeldungen.

Keine Verbindung zum Gerät. Falsche Geräteadresse Geräteadresse korrigieren.

Trotz obiger Maßnahmen funktioniert das Gerät nicht.

pfad zugeordnet.

setzungsverhältnis ist falsch.

Der Strompfad ist dem falschen Spannungspfad zugeordnet.

Das programmierte SpannungswandlerÜbersetzungsverhältnis ist falsch.

Mindestens ein Stromwandleranschluss ist vertauscht.

Ein Strompfad ist dem falschen Spannungspfad zugeordnet.

Der Ausgang wurde falsch programmiert. Programmierung überprüfen und ggf.

Der Ausgang wurde falsch angeschlossen. Anschluss überprüfen und ggf. korrigieren.

Unterschiedliche Bus-Geschwindigkeiten (Baudrate)

Gerät defekt. Gerät zur Überprüfung an den

Anschluss überprüfen und ggf. korrigieren.

Stromwandler-Übersetzungsverhältnis am Stromwandler ablesen und programmieren

Anschluss überprüfen und ggf. korrigieren.

Spannungswandler-Übersetzungsverhältnis am Spannungswandler ablesen und programmieren.

Anschluss überprüfen und ggf. korrigieren.

korrigieren.

Geschwindigkeit (Baudrate) korrigieren.

Hersteller mit einer genauen Fehlerbeschreibung einschicken.

UMG 96RM-M

Technische Daten

Allgemein

Nettogewicht (mit aufgesetzten Steckverbindern) 300g Verpackungsgewicht (inkl. Zubehör) 625g Geräteabmessungen ca. l = 42mm, b = 97mm, h = 100mm Lebensdauer der Hintergrundbeleuchtung 40000h (50% der ursprünglichen Helligkeit)

Transport und Lagerung

Die folgenden Angaben gelten für Geräte, die in der Originalverpackung transportiert bzw. gelagert werden. Freier Fall 1m Temperatur K55 (-25°C bis +70°C) Relative Luftfeuchte 0 bis 90 % RH

Umgebungsbedingungen im Betrieb

Das UMG 96RM-M ist für den wettergeschützten, ortsfesten Einsatz vorgesehen. Schutzklasse II nach IEC 60536 (VDE 0106, Teil 1).

Bemessungstemperaturbereich K55 (-10°C .. +55°C) Relative Luftfeuchte 0 bis 75 % RH Betriebshöhe 0 .. 2000m über NN Verschmutzungsgrad 2 Einbaulage senkrecht Lüftung eine Fremdbelüftung ist nicht erforderlich. Fremdkörper- und Wasserschutz

- Front

- Rückseite

- Front mit Dichtung

IP40 nach EN60529 IP20 nach EN60529 IP54 nach EN60529

UMG 96RM-M

Versorgungsspannung

Option 230V Nennbereich 90V - 277V (50/60Hz) oder DC 90V - 250V; 300V CATIII

Leistungsaufnahme max. 4,5VA / 2W

Option 24V Nennbereich 24V - 90V AC / DC; 150V CATIII

Leistungsaufnahme max. 2,5VA / 2W Arbeitsbereich +-10% vom Nennbereich Interne Sicherung, nicht austauschbar Typ T1A / 250V/277V gemäß IEC 60127 Empfohlene Überstromschutzeinrichtung für den Leitungsschutz

(Zulassung nach UL)

Empfehlung zur maximalen Geräteanzahl an einem Leitungsschutzschalter: Option 230V : Leitungsschutzschalter B6A: max. 4 Geräte / Leitungsschutzschalter B16A: max. 12 Geräte Option 24V : Leitungsschutzschalter B6A: max. 12 Geräte / Leitungsschutzschalter B16A: max. 35 Geräte

Anschlussvermögen der Klemmstellen (Versorgungsspannung)

Anschließbare Leiter. Pro Klemmstelle darf nur ein Leiter angeschlossen werden! Eindrähtige, mehrdrähtige, feindrähtige 0,2 - 2,5mm2, AWG 26 - 12

Stiftkabelschuhe, Aderendhülsen 0,2 - 2,5mm

Anzugsdrehmoment 0,4 - 0,5Nm

Abisolierlänge 7mm

Option 230V: 6 - 16A Option 24V: 6 - 16A

UMG 96RM-M

Ausgänge

2 Digitale Ausgänge, Halbleiterrelais, nicht kurzschlussfest. Schaltspannung max. 33V AC, 60V DC

Schaltstrom max. 50mAeff AC/DC

Reaktionszeit 10/12 Perioden + 10ms *

Impulsausgang (Energie-Impulse) max. 50Hz

* Reaktionszeit z. B. bei 50 Hz: 200ms + 10ms = 210 ms

Anschlussvermögen der Klemmstellen (Ausgänge)

Starr/ﬂexibel 0,14 - 1,5mm2, AWG 28-16 Flexibel mit Aderendhülsen ohne Kunststoffhülse 0,20 - 1,5mm Flexibel mit Aderendhülsen mit Kunststoffhülse 0,20 - 1,5mm Anzugsdrehmoment 0,20 - 0,25Nm Abisolierlänge 7mm

UMG 96RM-M

Spannungsmessung

Dreiphasen 4-Leitersysteme mit Nennspannungen bis 277V/480V (+-10%) Dreiphasen 3-Leitersysteme, ungeerdet,

mit Nennspannungen bis Überspannungskategorie 300V CAT III Bemessungsstoßspannung 4kV Messbereich L-N 01) .. 300Vrms

Messbereich L-L 01) .. 520Vrms

Auﬂösung 0,01V Crest-Faktor 2,45 (bezogen auf den Messbereich) Impedanz 4MOhm/Phase Leistungsaufnahme ca. 0,1VA Abtastfrequenz 21,33kHz (50Hz), 25,6 kHz (60Hz) je Messkanal Frequenz der Grundschwingung

- Auﬂösung

Das UMG 96RM-M kann nur dann Messwerte ermitteln, wenn am Spannungsmesseingang V1 eine Spannung L1-N von größer 20Veff (4-Leitermessung)

oder eine Spannung L1-L2 von größer 34Veff (3-Leitermessung) anliegt.

IT 480V (+-10%)

(max. Überspannung 520Vrms )

(max. Überspannung 900Vrms )

45Hz .. 65Hz 0,01Hz

UMG 96RM-M

Strommessung

Nennstrom 5A Messbereich 0 .. 6Arms Crest-Faktor 1,98 Auﬂösung 0,1mA (Display 0,01A) Überspannungskategorie 300V CAT II Bemessungsstoßspannung 2kV Leistungsaufnahme ca. 0,2 VA (Ri=5mOhm) Überlast für 1 Sek. 120A (sinusförmig) Abtastfrequenz 21,33kHz (50Hz), 25,6 kHz (60Hz) je Messkanal

Anschlussvermögen der Klemmstellen (Spannungs- und Strommessung)

Anschließbare Leiter. Pro Klemmstelle darf nur ein Leiter angeschlossen werden!

Strom Spannung

Eindrähtige, mehrdrähtige, feindrähtige 0,2 - 2,5mm2, AWG 26-12 0,08 - 4,0mm2, AWG 28-12 Stiftkabelschuhe, Aderendhülsen 0,2 - 2,5mm Anzugsdrehmoment 0,4 - 0,5Nm 0,4 - 0,5Nm Abisolierlänge 7mm 7mm

0,2 - 2,5mm

UMG 96RM-M

Serielle Schnittstelle

M-Bus 300, 600, 1200, 2400, 4800, 9600, 19200, 38400 Baud M-Bus-Gerätelast max. 20 mA Abisolierlänge 7mm

Anschlussvermögen der Klemmstellen (serielle Schnittstelle)

Eindrähtige, mehrdrähtige, feindrähtige 0,20 - 1,5mm Stiftkabelschuhe, Aderendhülsen 0,20 - 1,5mm Anzugsdrehmoment 0,20 - 0,25Nm Abisolierlänge 7mm

UMG 96RM-M

Kenngrößen von Funktionen

Funktion Symbol Genauigkeitsklasse Messbereich Anzeigebereich

Gesamt-Wirkleistung P 0,55) (IEC61557-12) 0 .. 5,4 kW 0 W .. 999 GW * Gesamt-Blindleisung QA, Qv 1 (IEC61557-12) 0 .. 5,4 kvar 0 varh .. 999 Gvar * Gesamt-Scheinleistung SA, Sv 0,55) (IEC61557-12) 0 .. 5,4 kVA 0 VA .. 999 GVA * Gesamt-Wirkenergie Ea 0,5S Gesamt-Blindenergie ErA, ErV 1 (IEC61557-12) 0 .. 5,4 kvarh 0 varh .. 999 Gvarh * Gesamt-Scheinenergie EapA, EapV 0,55) (IEC61557-12) 0 .. 5,4 kVAh 0 VAh .. 999 GVAh * Frequenz f 0,05 (IEC61557-12) 45 .. 65 Hz 45,00 Hz .. 65,00 Hz Phasenstrom I 0,2 (IEC61557-12) 0 .. 6 Arms 0 A .. 999 kA Neutralleiterstrom gemessen IN - - Neutralleiterstrom berechnet INc 1,0 (IEC61557-12) 0,03 .. 25 A 0,03 A .. 999 kA Spannung U L-N 0,2 (IEC61557-12) 10 .. 300 Vrms 0 V .. 999 kV Spannung U L-L 0,2 (IEC61557-12) 18 .. 520 Vrms 0 V .. 999 kV Leistungsfaktor PFA, PFV 0,5 (IEC61557-12) 0,00 .. 1.00 0,00 .. 1,00 Kurzzeit-Flicker, Langzeitﬂicker Pst, Plt - - Spannungseinbrüche (L-N) Udip - - Spannungsüberhöhungen (L-N) Uswl - - Transiente Überspannungen Utr - - Spannungsunterbrechnungen Uint - - Spannungsunsymmetrie (L-N) Spannungsunsymmetrie (L-N)

Unba - - -

Unb - - Spannungsoberschwingungen Uh Kl. 1 (IEC61000-4-7) bis 2,5 kHz 0 V .. 999 kV THD der Spannung THD der Spannung

THDu 1,0 (IEC61557-12) bis 2,5 kHz 0 % .. 999 %

THD-Ru - - -

5) 6)

(IEC61557-12) 0 .. 5,4 kWh 0 Wh .. 999 GWh *

UMG 96RM-M

Funktion Symbol Genauigkeitsklasse Messbereich Anzeigebereich

Strom-Oberschwingungen Ih Kl. 1 (IEC61000-4-7) bis 2,5 kHz 0 A .. 999 kA THD des Stromes THD des Stromes Netzsignalspannung MSV - - -

1) Bezug auf die Amplitude.

2) Bezug auf Phase und auf Amplitude.

3) Bezug auf die Grundschwingung.

4) Bezug auf den Effektivwert.

THDi 1,0 (IEC61557-12) bis 2,5 kHz 0 % .. 999 %

THD-Ri - - -

5) Genauigkeitsklasse 0,5 mit ../5A Wandler. Genauigkeitsklasse 1 mit ../1A Wandler.

6) Genauigkeitsklasse 0,5S nach IEC62053-22

* Beim Erreichen der max. Gesamt Arbeitswerte springt die Anzeige auf 0 W zurück.

UMG 96RM-M

Parameter- und Adressenliste

In dem Auszug der folgenden Parameterliste stehen Einstellungen, die für den korrekten Betrieb des UMG 96RM-M notwendig sind, wie z.B. Stromwandler und Geräteadresse. Die Werte in der Parameterliste können beschrieben und gelesen werden.

In dem Auszug der Messwertliste sind die gemessenen und berechneten Messwerte, Zustandsdaten der Ausgänge und protokollierte Werte zum Auslesen abgelegt.

Tabelle 1 - Parameterliste

Adresse Format RD/WR Einheit Bemerkung Einstellbereich Voreinstellung

0 SHORT RD/WR - Primär-Geräteadresse 0..255 1 SHORT RD/WR kbps Baudrate (0=300, 1=600, 2=1200, 0..7 5 3= 2400, 4=4800, 5=9600. 6=19200, 7=38400 Baud 3 SHORT RD/WR nur zum internen Gebrauch 10 FLOAT RD/WR A Stromwandler I1, primär 0..1000000 12 FLOAT RD/WR A Stromwandler I1, sek. 1..5 5 14 FLOAT RD/WR V Spannungswandler V1, prim. 0..1000000 16 FLOAT RD/WR V Spannungswandler V1, sek. 100, 400 400 18 FLOAT RD/WR A Stromwandler I2, primär 0..1000000 20 FLOAT RD/WR A Stromwandler I2, sek. 1..5 5 22 FLOAT RD/WR V Spannungswandler V2, prim. 0..1000000 400

(*1)

Die Werte 0 und 248 bis 255 sind reserviert und dürfen nicht verwendet werden.

(*2)

Der einstellbare Wert 0 ergibt keine sinnvollen Arbeitswerte und darf nicht verwendet werden.

(*1)

(*2)

400

(*2)

UMG 96RM-M

Adresse Format RD/WR Einheit Bemerkung Einstellbereich Voreinstellung

24 FLOAT RD/WR V Spannungswandler V2, sek. 100, 400 400 26 FLOAT RD/WR A Stromwandler I3, primär 0..1000000 5 28 FLOAT RD/WR A Stromwandler I3, sek. 1..5 5 30 FLOAT RD/WR V Spannungswandler V3, prim. 0..1000000 400 32 FLOAT RD/WR V Spannungswandler V3, sek. 100, 400 400 34 SHORT RD/WR Hz Frequenzermittlung 0, 45 .. 65 0 0=Auto, 45 .. 65=Hz 35 SHORT RD/WR - Kontrast der Anzeige 0 .. 9 5 0 (niedrig), 9 (hoch) 36 SHORT RD/WR - Hintergrundbeleuchtung 0 .. 9 6 0 (dunkel), 9 (hell)

37 SHORT RD/WR - Anzeigen-Proﬁl 0 .. 3 0 0=vorbelegtes Anzeigen-Proﬁl 1=vorbelegtes Anzeigen-Proﬁl 2=vorbelegtes Anzeigen-Proﬁl 3=nur für den internen Gebrauch 38 SHORT RD/WR - Anzeigen-Wechsel-Proﬁl 0 .. 3 0

0..2=vorbelegte Anzeigen Wechsel-Proﬁle 39 SHORT RD/WR s Wechselzeit 0 .. 60 0

40 SHORT RD/WR - Mittelungszeit, I 0 .. 8* 6 41 SHORT RD/WR - Mittelungszeit, P 0 .. 8* 6 42 SHORT RD/WR - Mittelungszeit, U 0 .. 8* 6

45 USHORT RD/WR mA Ansprechschwelle Strommessung 0 .. 200 5 I1 .. I3

50 SHORT RD/WR - Passwort 0 .. 999 0 (Kein Passwort)

* 0 = 5Sek.; 1 = 10Sek.; 2 = 15Sek.; 3 = 30Sek.; 4 = 1Min.; 5 = 5Min.; 6 = 8Min.; 7 = 10Min.; 8 = 15Min.

UMG 96RM-M

Adresse Format RD/WR Einheit Bemerkung Einstellbereich Voreinstellung

81 SHORT RD/WR - Sekundär-Adresse, 0..99 erweiterter Teilbereich 1 82 SHORT RD/WR - Sekundär-Adresse, 0..99 erweiterter Teilbereich 2 83 SHORT RD/WR - Sekundär-Adresse 0..99 erweiterter Teilbereich 3 84 SHORT RD/WR - Sekundär-Adresse 0..99 erweiterter Teilbereich 4 500 SHORT RD/WR - Anschlussbelegung, I L1 -3..0..+3 1) +1 501 SHORT RD/WR - Anschlussbelegung, I L2 -3..0..+3 1) +2 502 SHORT RD/WR - Anschlussbelegung, I L3 -3..0..+3 1) +3 503 SHORT RD/WR - Anschlussbelegung, U L1 0..3 1) 1 504 SHORT RD/WR - Anschlussbelegung, U L2 0..3 1) 2 505 SHORT RD/WR - Anschlussbelegung, U L3 0..3 1) 3 506 SHORT RD/WR - Min- und Maxwerte löschen 0..1 0 507 SHORT RD/WR - Energiezähler löschen 0..1 0 508 SHORT RD/WR - EEPROM beschreiben erzwingen 0..1 0

Hinweis: Energiewerte und Min-Maxwerte werden alle 5 Minuten in den EEPROM geschrieben.

509 SHORT RD/WR - Anschlußbild Spannung 0..8 2) 0 510 SHORT RD/WR - Anschlußbild Strom 0..8 0 511 SHORT RD/WR - Relevante Spannung für THD und FFT 0, 1 0

Im Display können die Spannungen für THD und FFT als L-N oder als L-L Werte angezeigt werden. 0=LN, 1=LL

600 UINT RD/WR - Messbereichsüberschreitung 0..0xFFFFFFFF

746 SHORT RD/WR s Zeitraum nach dem in die Standby Beleuchtung gewechselt wird 60 .. 9999 900 747 SHORT RD/WR s Helligkeit der Standby-Beleuchtung 0 .. 9 0

0 = der Strom- oder Spannungspfad wird nicht gemessen.

Die Einstellung 8 entspricht der Einstellung 0.

Im Display werden nur die ersten 3 Stellen (###) eines Wertes dargestellt. Werte größer

1000 werden mit „k„ gekennzeichnet. Beispiel: 003k = 3000

Tabelle 2 - Adressenliste (häuﬁg benötigte Messwerte)

Adresse Format RD/WR Einheit Bemerkung

750 SHORT RD - Software Release

754 SERNR RD - Seriennummer 756 SERNR RD - Produktionsnummer

800 FLOAT RD Hz Frequenz 802 FLOAT RD - Spannung, Neutralsystem 804 FLOAT RD - Spannung, Gegensystem 806 FLOAT RD - Spannung, Mitsystem 808 FLOAT RD V Spannung L1-N 810 FLOAT RD V Spannung L2-N 812 FLOAT RD V Spannung L3-N 814 FLOAT RD V Spannung L1-L2 816 FLOAT RD V Spannung L2-L3 818 FLOAT RD V Spannung L1-L3 820 FLOAT RD - Fund. Leistungsfaktor, CosPhi; U L1-N IL1 822 FLOAT RD - Fund. Leistungsfaktor, CosPhi; U L2-N IL2 824 FLOAT RD - Fund. Leistungsfaktor, CosPhi; U L3-N IL3 826 FLOAT RD - Sum; CosPhi sum3=POsum3/Ssum3 828 FLOAT RD - Leistungsfaktor; U L1-N IL1 830 FLOAT RD - Leistungsfaktor; U L2-N IL2 832 FLOAT RD - Leistungsfaktor; U L3-N IL3 834 FLOAT RD - Summe; Power Faktor sum3=Psum3/Ssum3 836 FLOAT RD % THD, U L1N, bezogen auf U0 L1 838 FLOAT RD % THD, U L2N, bezogen auf U0 L2

UMG 96RM-M

Adresse Format RD/WR Einheit Bemerkung

840 FLOAT RD % THD, U L3N, bezogen auf U0 L3 842 FLOAT RD % THD, U L1L2, bezogen auf U0 L1L2 844 FLOAT RD % THD, U L2L3, bezogen auf U0 L2L3 846 FLOAT RD % THD, U L1L3, bezogen auf U0 L1L3 848 FLOAT RD V Spannung, Realteil U1 L1N 850 FLOAT RD V Spannung, Realteil U2 L2N 852 FLOAT RD V Spannung, Realteil U3 L3N 854 FLOAT RD V Spannung, Imaginärteil U L1N 856 FLOAT RD V Spannung, Imaginärteil U L2N 858 FLOAT RD V Spannung, Imaginärteil U L3N 860 FLOAT RD A Strom I1 L1 862 FLOAT RD A Strom I2 L2 864 FLOAT RD A Strom I3 L3 866 FLOAT RD A Vektorsumme; IN=I1+I2+I3 868 FLOAT RD W Wirkleistung P1 L1N 870 FLOAT RD W Wirkleistung P2 L2N 872 FLOAT RD W Wirkleistung P3 L3N 874 FLOAT RD W Summe; Psum3=P1+P2+P3 876 FLOAT RD var Fund. Blindleistung Q1 L1N 878 FLOAT RD var Fund. Blindleistung Q2 L2N 880 FLOAT RD var Fund. Blindleistung Q3 L3N 882 FLOAT RD var Summe; Qsum3=Q1+Q2+Q3 884 FLOAT RD VA Scheinleistung S1 L1N 886 FLOAT RD VA Scheinleistung S2 L2N 888 FLOAT RD VA Scheinleistung S3 L3N 890 FLOAT RD VA Summe; Ssum3=S1+S2+S3 892 FLOAT RD W Fund. Wirkleistung P01 L1N 894 FLOAT RD W Fund. Wirkleistung P02 L2N 896 FLOAT RD W Fund. Wirkleistung P03 L3N 898 FLOAT RD W Summe; P0sum3=P01+P02+P03 900 FLOAT RD var Harmonic distortion power D1 L1N 902 FLOAT RD var Harmonic distortion power D2 L2N

100

Janitza UMG 96 RM-M User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Allgemeines

Eingangskontrolle

Lieferbares Zubehör

Produktbeschreibung

Bestimmungsmäßiger Gebrauch

Leistungsmerkmale Grundgerät

Messverfahren

Netzanalysesoftware GridVis

Anschlussvarianten

Montage

Installation

Versorgungsspannung

Spannungsmessung

Strommessung

M-Bus Schnittstelle

Digitale Ausgänge

Bedienung

Anzeige-Modus

Programmier-Modus

Parameter und Messwerte

Versorgungsspannung anlegen

Strom- und Spannungswandler

Stromwandler programmieren

Spannungswandler programmieren

Parameter programmieren

Inbetriebnahme

Versorgungsspannung anlegen

Messspannung anlegen

Messstrom anlegen

Drehfeldrichtung

Phasenzuordnung prüfen

Kontrolle der Leistungsmessung

Messung überprüfen

Überprüfen der Einzelleistungen

Überprüfen der Summenleistungen

M-Bus Schnittstelle

Anzahl der Datenpunkte

Messung Signalpegel

Aufbau des RSP_UD2-Telegramms

Liste der Datenpunkte

Telegramm

M-Bus Test

Auszug der Auswertung über M-Bus Scanner

Auszug der Werte innerhalb der Software GridVis

Kontrolle der Werte

Digitalausgänge

Impulsausgang

Vergleicher

Parameterliste Vergleicher und Digitalausgänge

Service und Wartung

Fehlermeldungen

Technische Daten

Kenngrößen von Funktionen

Tabelle 1 - Parameterliste
