Généralités

Ce manuel est soumis aux dispositions légales relatives à la protection du droit d'auteur et ne doit être ni photocopié, réimprimé ou reproduit en totalité ou en partie, sous forme mécanique ou électronique, ou dupliqué ou republié par n'importe quel autre moyen, sans l'autorisation écrite juridiquement obligatoire de

Janitza electronics GmbH, Vor dem Polstück 1, D 35633 Lahnau, Allemagne.

Marque de fabrique

Tous les noms de marques et les droits qui en résultent appartiennent au propriétaire respectif de ces droits.

Clause de non-responsabilité

Janitza electronics GmbH n'assume aucune responsabilité pour des erreurs ou des défauts de ce manuel, et n'est pas dans l'obligation de maintenir constamment d'actualité le contenu de ce manuel.

Commentaire sur le manuel

C'est avec plaisir que nous accueillerons vos commentaires. Si quelque chose ne vous semble pas clair dans ce manuel, veuillez nous le faire savoir et envoyez-nous un e-mail à : info@janitza.de

Signiﬁcation des symboles

Dans le présent manuel, nous utiliserons les pictogrammes suivants :

Tension dangereuse !

Danger de mort ou de blessures graves. Avant d’entamer des travaux sur l'installation, mettez l’installation hors tension.

Attention !

Veuillez tenir compte de la documentation Ce symbole doit vous mettre en garde contre des dangers qui se produisent lors du montage, de la mise en service ou de l'utilisation.

Nota :

Instructions d’utilisation

UMG 96RM

Veuillez lire les présentes instructions d'utilisation, ainsi que toutes les autres publications auxquelles il convient de se référer pendant le travail avec ce produit (en particulier pour l'installation, l'exploitation ou l'entretien).

Veuillez prendre en considération à ce propos toutes les consignes de sécurité et tous les avertissements. Si jamais vous ne respectez pas ces consignes, il peut en résulter des blessures corporelles ou/et des dégâts sur le produit.

Toute modiﬁcation ou utilisation non autorisée de cet appareil qui va au-delà des limites de fonctionnement mécaniques, électriques ou autres peut provoquer des blessures corporelles ou/et des dégâts sur le produit.

Toute modiﬁcation non autorisée de ce type constitue un "usage abusif" et/ou une "négligence" dans le contexte de la garantie du produit, et exclut par conséquent le produit de la garantie pour la couverture des dommages éventuels qui en résultent.

Cet appareil doit être exclusivement utilisé et entretenu par des personnels compétents.

Les personnels compétents sont des personnes qui,

compte tenu de leur formation et de leur expérience dans ce domaine, sont aptes à identiﬁer les risques et à éviter les dangers éventuels qui peuvent résulter de l'utilisation ou de l'entretien de l'appareil.

Pendant l'utilisation de l'appareil, il faudra respecter par ailleurs les prescriptions légales et les consignes de sécurité nécessaires pour chaque cas d'utilisation.

Si l'appareil n'est pas utilisé conformément

m m

au mode d'emploi, la protection n'est plus garantie et il peut vous exposer à des dangers.

Les conducteurs à ﬁls individuels doivent être munis d'embouts.

Seules les bornes d'insertion à vis ayant le même nombre de pôles et la même construction doivent être connectées ensemble.

UMG 96RM

Sur ces instructions d’utilisation :

Ces instructions d'utilisation font partie du produit.

• Elles doivent être lues avant d'utiliser l'appareil.

• Conserver les instructions d'utilisation pendant toute

la durée de vie du produit, et les tenir à disposition pour une consultation.

• Les transmettre à tout propriétaire ou utilisateur ultérieur du produit.

Toutes les bornes à vis appartenant au périmètre de livraison sont enﬁchées sur l'appareil.

Contrôle à l'entrée

Le fonctionnement impeccable et sûr de cet appareil présupposé un transport approprié, un entreposage, une mise en place et un montage adéquats, ainsi qu'une utilisation et un entretien soignés. Lorsqu'on peut s'attendre à ce qu'un fonctionnement sans danger n'est plus possible, il faudra mettre immédiatement l'appareil hors service et le protéger contre des remises en marche indésirables. Le déballage et le remballage doivent être faits avec le soin habituel, sans exercer de force, et en utilisant uniquement un outil approprié. Il faut s'assurer par un contrôle visuel que les appareils sont dans un état mécanique impeccable. Il faut supposer qu'un fonctionnement sans danger n'est plus possible si l'appareil

• présente des dégâts visibles,

• ne fonctionne plus, bien qu'étant raccordé au secteur,

• a été exposé pendant un certain temps à des circons-

tances défavorables (par ex. entreposage hors des limites climatiques admissibles sans adaptation au climat ambiant, rosée, etc.) ou à des sollicitations pendant le transport (par ex. chute d'une grande hauteur, même sans dégâts visibles signiﬁcatifs, etc.)

• Veuillez vériﬁer que toute la livraison est complète avant de commencer à installer l'appareil.

Contenu de la livraison

Quantité N° d’article Désignation

1 52.22.001 UMG 96RM

2 29.01.036 Agrafes de ﬁxation

1 33.03.113 Instructions d’utilisation.

1 51.00.116 CD avec le contenu suivant.

- Logiciel de programmation GridVis

- Description du fonctionnement de GridVis

1 10.01.818 Borne à vis, enﬁchable, bipolaire (énergie auxiliaire)

1 10.01.828 Borne à vis, enﬁchable, quadripolaire (mesure de la tension)

1 10.01.820 Borne à vis, enﬁchable, hexapolaire (mesure de l'intensité)

1 10.01.807 Borne à vis, enﬁchable, bipolaire (RS 485)

1 10.01.808 Borne à vis, enﬁchable, tripolaire (sortie numérique/ d'impulsions)

Accessoires livrables

N° d’article Désignation

29.01.907 Joint 96 x 96

18.08.094 RS485, résistance de fermeture externe, 120 Ohms

15.06.015 Convertisseur d'interface RS485 <-> RS232

15.06.025 Convertisseur d'interface RS485 <-> USB

UMG 96RM

Description du produit

Utilisation conforme

L'UMG 96RM est conçu pour la mesure et le calcul de grandeurs électriques telles que tension, intensité, puissance, énergie, oscillations harmoniques, etc. dans l'installation de bâtiment, sur des distributeurs, sectionneurs de puissance et canalisations préfabriquées. L'UMG 96RM convient pour le montage dans des panneaux de commande ﬁxes et protégés contre les intempéries. Les panneaux de commande conducteurs doivent être mis à la terre. Il peut être installé n'importe où.

Les tensions et les intensités de mesure doivent provenir du même réseau. Les résultats des mesures peuvent être afﬁchés, et relevés et traités par le biais de l'interface RS485.

Les entrées de mesure de tension sont conçues pour la mesure des réseaux basse tension où des tensions de secteur maximales de 300 V de conducteurs à la terre et des surtensions transitoires de la catégorie de surtension III peuvent se produire. Les entrées de mesure de l'intensité du UMG 96RM sont raccordées par des transformateurs d'intensité ../1 A ou../5 A.

La mesure sur les réseaux moyenne ou haute tension s'effectue fondamentalement par des transformateurs d'intensité et de tension. Le UMG 96RM peut être utilisé dans le secteur résidentiel et industriel.

Paramètres d’appareils :

• Profondeur de pose : 45 mm

• Tension d’alimentation : 230V (95 à 240 V c.a.)

• Plage de fréquences : 45-65Hz

Fonctions des appareils

• 3 mesures de tension, 300 V

• 3 mesures d'intensité

(par le transformateur d'intensité)

• Interface RS485

• 2 sorties numériques

Caractéristiques de performances de l’appareil de base

UMG 96RM

• Généralités

• Appareil à monter dans le panneau avant aux

dimensions 96x96 mm.

• Raccordement par bornes à vis/ﬁches.

• Ecran LCD avec rétroéclairage

• Commande par 2 touches.

• 3 entrées de mesure de tension (300 V CATIII).

• 3 mesures d'intensité pour transformateur

d'intensité.

• Interface RS485 (Modbus RTU, esclave, jusqu'à 115 kbps)

• 2 sorties numériques.

• Plage de températures de -10 °C à +55℃.

• Sauvegarde de valeurs mini et maxi

(sans horodateur).

• Imprécision de mesure

• Energie active, imprécision de mesure de

classe 0,5 pour convertisseurs ../5 A.

• Energie active, imprécision de mesure de classe 1 pour convertisseurs ../1A.

• Energie réactive, classe 2

• Mesure

• Mesure sur des réseaux IT et TN

• Mesure sur des réseaux à des tensions nomi-

nales jusqu'à L-L 480 V et L-N 277 V.

• Plage de mesure, intensité 0 à 10 Aeff

• Mesure de la valeur de tension "efﬁcace vraie"

(TRMS)

• Mesure continue des entrées de tension et d’intensité

• Plage de fréquence de la composante fondamentale 45 Hz .. 65Hz

• Mesure des oscillations harmoniques 1 à 40 pour ULN et I.

• Uln, I, P (réf./livr.), Q (ind./cap.),

• Collecte de plus de 800 valeurs mesurées,

• Analyse de Fourier de 1 à 40 oscillations har-

moniques pour ULN et I.

• 7 compteurs d'énergie pour

énergie active (référence), énergie active (livraison), énergie active (sans blocage anti-retour) Energie réactive (ind) Energie réactive (cap) énergie réactive (sans blocage anti-retour) Energie apparente respectivement pour L1, L2, L3 et total

• 8 tarifs (commutation par Modbus).

UMG 96RM

Procédé de mesure

L'UMG 96RM mesure sans faille et calcule toutes les valeurs effectives sur un intervalle de 9 périodes. L'UMG 96RM mesure la valeur efﬁcace vraie (TRMS) des tensions et intensités appliquées aux entrées de mesure.

Concept de commande

L'UMG 96RM peut être programmé par plusieurs voies et afﬁcher des valeurs mesurées.

• Directement sur l'appareil par 2 touches.

• Par le logiciel de programmation GridVis.

• Par l'interface RS485 avec le protocole Modbus. Vous

pouvez modiﬁer et afﬁcher les données à l'aide de la liste d'adresses Modbus (qui est sauvegardée sur le support de données).

Dans ces instructions d'utilisation, seule est écrite la commande de l'UMG 96RM par 2 touches. Le logiciel de programmation GridVis a sa propre „aide en ligne“.

UMG 96RM

Logiciel d'analyse de réseau GridVis

L'UMG 96RM peut être programmé et lu par le logiciel d'analyse de réseau GridVis qui fait partie du contenu de la livraison. Pour ce faire, un PC doit être raccordé à une interface série (RS485/Ethernet) à l'interface RS485 de l'UMG 96RM.

Caractéristiques de performances de GridVis

• Programmation de l'UMG 96RM

• Représentation graphique des valeurs mesurées

Variantes de connexion

Raccordement d'un UMG 96RM par un PC par un convertisseur d'interface :

UMG 96RM

Raccordement d'un UMG 96RM par un UMG 604 en tant que passerelle.

UMG 96RM

Montage

Emplacement de montage

L'UMG 96RM convient pour le montage dans des panneaux de commande ﬁxes et protégés contre les intempéries. Les panneaux de commande conducteurs doivent être mis à la terre.

Position de montage

Pour obtenir une aération sufﬁsante, l'UMG 96RM doit être monté verticalement. La distance en haut et en bas doit atteindre au moins 50 mm, et sur les côtés 20 mm.

Découpure du panneau avant

Cote de coupe :

+0,8

x 92

+0,8

mm.

Fig. position de montage de l'UMG 96RM (vue de l’arrière)

Fixation

L'UMG 96RM est ﬁxé dans le panneau de commande par les clips de ﬁxation placés latéralement. Ceux-ci doivent être enlevés avant l'installation de l'appareil. La ﬁxation se fait ensuite en le poussant à l'intérieur et en enclenchant les clips.

Fig. Clips de ﬁxation de l'UMG 96RM (vue latérale)

Le non-respect des distances minimales

risque de détruire l'UMG 96RM à de hautes températures ambiantes.

UMG 96RM

Installation

Tension d’alimentation

Une tension d'alimentation est nécessaire pour faire fonctionner l'UMG 96RM.

Le raccordement de la tension d'alimentation s’effectue sur le côté arrière de l'appareil par des bornes à ﬁche.

Avant d'appliquer la tension d'alimentation, assurezvous que la tension et la fréquence correspondant aux indications de la plaque signalétique !

La tension d'alimentation doit être raccordée par un fusible UL/IEC agréé (1 A de type C).

Fusible

Dispositif de sectionnement

Fig. Exemple de raccordement de la tension d'alimentation à un UMG 96RM.

UMG 96RM

Attention !

Les entrées de la tension d'alimentation sont dangereuses si on les touche.

• Dans l'installation du bâtiment, il faut prévoir un sectionneur ou un sectionneur de puissance pour la tension d'alimentation.

• Ce sectionneur doit être ﬁxé à proximité de l'appareil et aisément accessible pour l'utilisateur.

• Le commutateur doit être identiﬁé comme dispositif de sectionnement de cet appareil.

• Les tensions qui dépassent la gamme de tensions admissibles risquent de détruire l'appareil.

UMG 96RM

Mesure de la tension

Vous pouvez utiliser l'UMG 96RM pour la mesure de la tension dans des systèmes TN, TT et IT. La mesure de la tension sur l'UMG 96RM est conçue pour la catégorie de surtension 300 V CATIII (surtension transitoire nominale 4 kV).

277 V/480 V 50/60 Hz

V1 V3V2 VN

c.c./c.a.

Mesure de la tension

UMG 96RM

Energie auxiliaire

Fig. Schéma de principe - Mesure sur des systèmes triphasés à 4 conducteurs.

Sur les tensions sans N, les valeurs mesurées qui ont besoin d'un N se rapportent à un N calculé.

480 V 50/60 Hz

Impédance

V3V2

c.c./c.a.

Energie auxiliaire

Mise à la terre du système

Mesure de la tension

UMG 96RM

Fig. Schéma de principe - Mesure sur des systèmes triphasés à 3 conducteurs.

Tension nominale du secteur

Liste des réseaux et leurs tensions nominales de réseau auxquelles l'UMG 96RM peut être utilisé.

UMG 96RM

Systèmes triphasés à 4 conducteurs avec conducteur neutre mis à la terre.

/ U

L-N

L-L

66V / 115V 120V / 208V 127V / 220V 220V / 380V 230V / 400V 240V / 415V 260V / 440V 277V / 480V

Fig. Tableau des tensions nominales de secteur appropriées pour les entrées de mesure de la tension selon EN60664-1:2003.

Tension nominale maximale du secteur

Systèmes triphasés à 3 conducteurs, non mis à la terre

L-L

66V 120V 127V 220V 230V 240V 260V 277V 347V 380V 400V 415V 440V 480V

Fig. Tableau des tensions nominales de secteur appropriées pour les entrées de mesure de la tension selon EN60664-1:2003.

Tension nominale maximale du secteur

UMG 96RM

Entrées de mesure de la tension

L'UMG 95RM a 3 entrées de mesure de tension (V1, V2, V3).

Surtension Les entrées de mesure de la tension conviennent pour la mesure sur des réseaux où des surtensions de la catégorie de surtension 300 V CATIII (surtension transitoire nominale 4 kV) peuvent se produire.

Fréquence Pour la mesure et le calcul de valeurs mesurées, l'UMG 96RM a besoin de la fréquence du secteur. L'UMG 96RM convient pour la mesure dans la plage de fréquences de 45 à 65 Hz.

Fusible

Dispositif de section-

nement

Fig. Exemple de raccordement pour la mesure de la tension

UMG 96RM

Pour le raccordement de la mesure de la tension, il faut noter ce qui suit :

• Pour mettre l'UMG 96RM hors intensité et hors tension, il faut prévoir un dispositif de sectionnement approprié.

• Ce dispositif de sectionnement doit être placé à proximité de l'UMG 96RM, identiﬁé pour l'utilisateur et aisément accessible.

• Utilisez comme dispositif de protection contre les surintensités et comme sectionneur un sectionneur de puissance 10 A (type C) homologué par UL/IEC.

• Ce dispositif de protection contre les surintensités doit avoir une valeur nominale qui est conçue pour le courant de court-circuit au point de raccordement.

• Les tensions et les intensités de mesure doivent provenir du même secteur.

Attention !

Les tensions qui dépassent les tensions nominales autorisées du secteur doivent être raccordées par des transformateurs de tension.

Attention !

L'UMG 96RM n'est pas conçu pour la mesure de tensions continues.

Attention !

Les tensions de mesure de la tension sur l'UMG 96RM sont dangereuses en cas de contact.

Attention !

Les entrées de mesure de la tension ne doivent pas être utilisées pour la mesure de la tension dans des circuits SELV (basse tension de protection).

UMG 96RM

Schémas de raccordement, mesure de la tension

• 3p 4w (adr. 509= 0), préréglage d'usine

V1 V2 V3 V N

Fig. Système avec trois conducteurs extérieurs et conducteur neutre.

• 3p 4u (adr. 509 = 2)

V1 V2 V3 V N

Fig. Système avec trois conducteurs extérieurs sans conducteur neutre. Les valeurs mesurées qui ont besoin d'un N se rapportent à un N calculé.

• 3p 4wu (adr. 509 = 1)

V1 V2 V3 V N

Fig. Système avec trois conducteurs extérieurs et conducteur neutre. Mesure par le transformateur de tension.

• 3p 2u (adr. 509 = 5)

V1 V2 V3 V N

Fig. Système avec trois conducteurs extérieurs sans conducteur neutre. Mesure par le transformateur de tension. Les valeurs mesurées qui ont besoin d'un N se rapportent à un N calculé.

UMG 96RM

V1 V2 V3 VN

• 1p 2w1 (adr. 509 = 4)

Fig. Les valeurs mesurées sur les entrées de mesure de tension V2 et V3 sont présumées être de zéro et ne sont pas calculées.

• 1p 2w (adr. 509 = 6)

Fig. Système TN-C avec connexion à trois conducteurs monophasés. Les valeurs mesurées sur l'entrée de mesure de tension V3 sont présumées être de zéro et ne sont pas calculées.

V1 V2 V3 V N

• 3p 4w (adr. 509 = 3)

V1 V2 V3 V N

Fig. Système à charge uniforme des phases. Les valeurs mesurées pour l'entrée de mesure de tension V2 sont calculées.

• 3p 1w (adr. 509 = 7)

L2 L3

L2 L3 N

V1 V2 V3 V N

Fig. Système à charge uniforme des phases. Les valeurs mesurées L2/L3 ou L1/L3 ou L1/L2 non appliquées des systèmes respectifs sont calculées.

UMG 96RM

Mesure de l'intensité

L'UMG 96RM est conçu pour le raccordement de transformateurs d'intensité avec des intensités secondaires de ../1 A et ../5 A. Le rapport de transformateur d'intensité réglé en usine est de 5/5 A et doit être éventuellement adapté au transformateur d'intensité utilisé. Une mesure directe sans transformateur d'intensité n'est pas possible avec l'UMG 96RM. Vous pouvez uniquement mesurer des courants alternatifs, mais pas de courants continus.

c m

Attention !

Les entrées de mesure de l'intensité sont dangereuses en cas de contact.

Attention !

L'UMG 96RM n'est pas conçu pour la mesure de tensions continues.

Mise à la terre de transformateurs d'intensité.

Si un raccordement est prévu pour la mise à la terre de l'enroulement secondaire, celui-ci doit être relié à la terre.

Charge

Fig. Mesure d'intensité par transformateur d'intensité (exemple de raccordement)

Direction du courant

La direction du courant peut être corrigée individuellement pour chaque phase sur l'appareil ou par l'interface série existante. En cas d'erreur de raccordement, aucune modiﬁcation a posteriori des transformateurs d'intensité n'est nécessaire.

UMG 96RM

Raccordements de transformateurs d'intensité !

Les raccordements secondaires des transformateurs d'intensité doivent y être courtcircuités avant que les conducteurs d'alimentation électrique de l'UMG 96RM ne soient coupés. En présence d'un commutateur d'essai qui court-circuite automatiquement le conducteur secondaire du transformateur d'intensité, il sufﬁt de l'amener en position "test" si le court-circuiteur a été vériﬁé au préalable.

Transformateurs d'intensité ouverts !

Sur des transformateurs d'intensité qui sont utilisés ouverts du côté secondaire, des pointes de tension dangereuses en cas de contact peuvent se produire. Sur des "transformateurs d'intensité à ouverture sûre", l'isolation de l'enroulement est conçu de telle façon que les transformateurs d'intensité peuvent être exploités lorsqu'ils sont ouverts. Mais même ces transformateurs d'intensité sont dangereux lorsqu'on les touche et qu'ils sont exploités ouverts.

UMG 96RM

Schémas de raccordement, mesure de la tension

• 3p 4w (adr. 510 = 0), préréglage d'usine • 3p 2i (adr. 510 = 1)

I1 I2 I3

Fig. Mesure sur un réseau triphasé soumis à une sollicitation non uniforme.

• 3p 2i0 (adr. 510 = 2)

I1 I2 I3

Fig. Les valeurs mesurées pour l'entrée de mesure de l'intensité I2 sont calculées.

I1 I2 I3

Fig. Système à charge uniforme des phases. Les valeurs mesurées pour l'entrée de mesure de l'intensité I2 sont mesurées.

• 3p 3w3 (adr. 510 = 3)

I1 I2 I3

Fig. Mesure sur un réseau triphasé soumis à une sollicitation non uniforme.

UMG 96RM

• 3p 4w (adr. 510 = 4)

I1 I2 I3

Fig. Système à charge uniforme des phases. Les valeurs mesurées pour les entrée de mesure de tension I2 et I3 sont calculées.

• 1p 2 (adr. 510 = 6)

I1 I2 I3

Fig. Les valeurs mesurées sur l'entrée de mesure de tension I3 sont présumées être de zéro et ne sont pas calculées.

• 3p 4w (adr. 510 = 5)

I1 I2 I3

Fig. Système à charge uniforme des phases. Les valeurs mesurées pour l'entrée de mesure de tension I2 sont calculées.

• 1p 2w (adr. 510 = 7)

I1 I2 I3

Fig. Les valeurs mesurées sur les entrées de mesure de tension I2 et I3 sont présumées être de zéro et ne sont pas calculées.

UMG 96RM

Schémas de raccordement, mesure de la tension

• 3p 1w (adr. 510 = 8)

L2 L3

I1 I2 I3

Fig. Système à charge uniforme des phases. Les valeurs mesurées I2/I3 ou I1/I3 ou I1/LI ou I1/I2 non appliquées des systèmes respectifs sont calculées.

Mesure du courant total

UMG 96RM

Si la mesure du courant s'effectue par deux transformateurs de courant, le rapport de réduction totale du transformateur d'intensité doit être programmée dans l'UMG 96RM.

UMG 96RM

1 2

Alimentation 1

1P11S

(K)

(k) (l)

(L)

1P21S

Consommateur A Consommate B

Alimentation 1

2S12P

(k)

(l)

2S22P

(K) (L)

Fig. Mesure d'intensité par un transformateur d'intensité total (exemple)

Exemple : La mesure du courant s’effectue par deux transformateurs d'intensité. Tous deux ont un rapport de réduction de 1000/ 5A. La mesure totale est effectuée à l'aide d'un convertisseur de courant total 5+5/5 A.

L'UMG 96RM doit alors être réglé comme suit : Courant primaire : 1000 A + 1000 A = 2,000A Courant secondaire : 5A

UMG 96RM

Ampèremètre

Si vous voulez mesurer l'intensité pas seulement avec l'UMG 96RM, mais aussi avec un ampèremètre, celui-ci doit être monté en série avec l'UMG 96RM.

UMG 96RM

1 2

Alimentation

(k)S

(K)P

S2 (l)

P2 (L)

Consommateur

Fig. Mesure d'intensité par un ampèremètre supplémentaire (exemple).

UMG 96RM

Interface RS485

L'interface RS485 est réalisé sur UMG 96RM comme contact à ﬁches à 2 pôles et communique par le protocole Modbus (RTU (voir aussi : programmer les paramètres).

A B

Interface RS485, Contact à ﬁches bipolaire

Résistances de terminaison

Au début et à la ﬁn d'un segment, le câble est terminé par des résistances (120 Ohms 1/4 W).

L'UMG 96RM ne comporte pas de résistances de terminaison.

Correct

Incorrect

Borne plate dans l'armoire de commande.

Appareil avec interface RS485. (sans résistance de terminaison)

Appareil avec interface RS485. (avec résistance de terminaison sur l'appareil)

UMG 96RM

Blindage

Pour les connexions par l'interface RS485, il faut prévoir un câble torsadé et blindé.

• Mettez à la terre à l'entrée de l'armoire les blindages de tous les câbles qui pénètrent dans l'armoire.

• Raccordez le blindage sur une grande surface et garantissez une bonne conductivité avec une terre pauvre en tension d'origine étrangère.

• Etançonnez mécaniquement les câbles au-dessus du collier de mise à la terre pour éviter les dégâts provoqués par les mouvements du câble.

• Pour l'introduction du câble dans l'armoire de commande, utilisez des entrées de câble appropriées, par ex. des raccords à vis PG.

Type de câble

Les câbles utilisés doivent être conçus pour une température ambiante d'au moins 80 °C.

Types de câbles recommandés : Unitronic Li2YCY(TP) 2x2x0,22 (câble Lapp) Unitronic BUS L2/FIP 1x2x0,64 (câble Lapp)

Longueur maximale du câble :

1 200 m à un débit en bauds de 38,4 k.

Câble

Décharge de traction

Tresse de blindage du câble

Collier de mise à la terre

Terre sans bruit

Fig. Conception du blindage à l'entrée dans l'armoire.

Structure de bus

UMG 96RM

• Tous les appareils sont raccordés en une structure de bus (ligne) et chaque appareil a sa propre adresse dans le bus (voir aussi : Programmer les paramètres).

• Dans un segment, jusqu'à 32 participants peuvent être raccordés ensemble.

• Au début et à la ﬁn d'un segment, le câble est terminé par des résistances (terminaison de bus 120 Ohms 1/4 W).

• S'il y a plus de 32 participants, il faut utiliser des répéteurs (ampliﬁcateurs de ligne) pour relier ensemble les différents segments.

• Les appareils à terminaison de bus connectée doivent

Maître

Esclave Esclave Esclave Répétiteur

Alimentation nécessaire / power supply necessary

Terminaison de bus activée / bus terminator on

Esclave Esclave Esclave Esclave

EsclaveEsclaveEsclave

être alimentés.

• Nous recommandons de placer le maître à la ﬁn d'un segment.

• Si le maître est remplacé avec une terminaison de bus activée, le bus est hors service.

• Si un esclave est remplacé avec une terminaison de bus activée, ou s'il est hors tension, le bus peut devenir instable.

• Les appareils qui ne participent pas à la terminaison de bus peuvent être remplacés sans que le bus ne devienne instable.

Fig. Présentation de la structure de bus

UMG 96RM

Sorties numériques

L'UMG 95RM a 2 sorties numériques. Ces sorties sont séparées galvaniquement de l'électronique d'évaluation par des optocoupleurs. Les sorties numériques ont une référence commune.

• Les sorties numériques peuvent commuter des charges de courant continu et alternatif.

• Les sorties numériques ne résistent pas aux courts- circuits.

• Les conducteurs raccordés qui mesurent plus de 30 m doivent être posés de manière blindée.

• Une tension auxiliaire externe est nécessaire.

• Les sorties numériques peuvent être utilisées comme

sorties d'impulsions.

• Les sorties numériques peuvent être commandées par Modbus.

• Les sorties numériques peuvent fournir les résultats de comparaisons.

Fig. Raccordement Sorties numériques/d'impulsions

Externe

Tension auxiliaire

UMG 96RM

Sorties numériques 1-2 Digital Outputs 1-2

Numérique Sortie 1

Numérique Sortie 2

Fig. Raccordement de deux relais aux sorties numériques 14 et 15.

En cas d'utilisation des sorties numériques comme sortie d'impulsions, la tension auxiliaire (c.c.) doit seulement avoir une ondulation résiduelle maximale de 5 %.

c.c./c.a.

24 V

c.a./c.c.

K1 K2

UMG 96RM

Commande

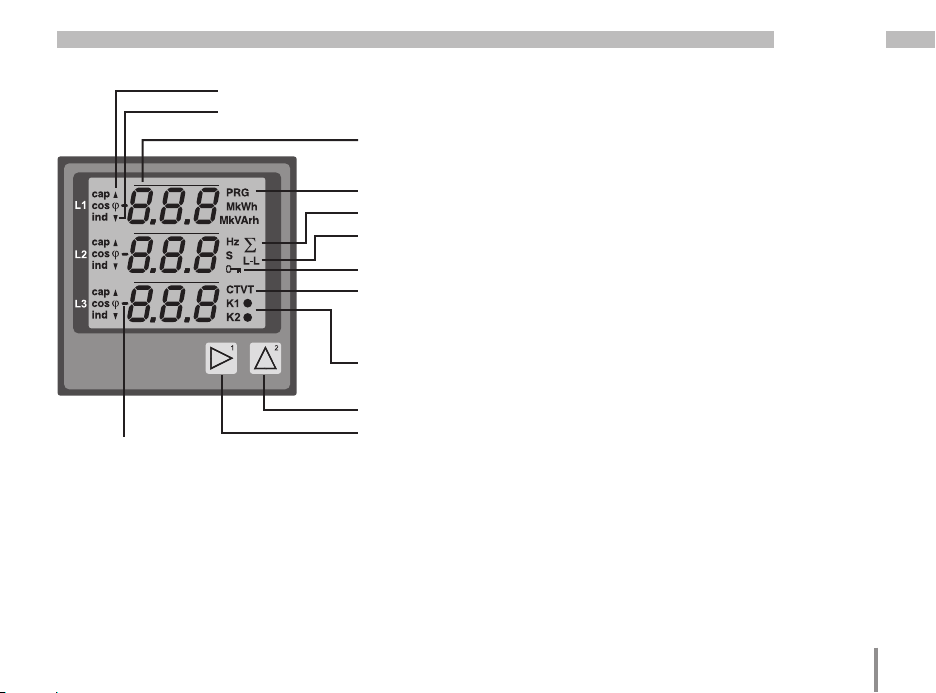

L'UMG 96RM est commandé par les touches 1 et 2. Les valeurs mesurées et les données de programmation sont afﬁchées sur un écran à cristaux liquides.

On distingue le mode d'afﬁchage et le mode de pro- grammation . La saisie d'un mot de passe permet d'empêcher une modiﬁcation indésirable des données de programmation.

Mode d'afﬁchage

En mode d'afﬁchage, on peut basculer par les touches 1 et 2 entre les afﬁchages de valeurs mesurées programmés. Toutes les afﬁchages de valeurs mesurées mentionnées dans le proﬁl peuvent être afﬁchées à l'usine. Jusqu'à trois valeurs mesurées sont afﬁchées par afﬁchage de valeurs mesurées. La retransmission de valeurs mesurées permet de représenter les valeurs sélectionnées alternativement après un délai de changement réglable.

Mode de programmation

En mode de programmation, les réglages nécessaires pour le fonctionnement de l'UMG 96RM peuvent être afﬁchés et modiﬁés. Si l'on appuie pendant environ 1

seconde simultanément sur les touches 1 et 2, on accède par l'interrogation du mot de passe au mode de programmation. Si aucun mot de passe d'utilisateur n'a été programmé, on accède directement au premier menu du programme. Le mode de programmation est identiﬁé par le texte „PRG“.

Avec la touche 2, on peut commuter entre les deux menus de programmation suivants :

- transformateur d'intensité,

- transformateur de tension,

- liste des paramètres.

Si l'on se trouve en mode de programmation et aucune touche n'est activée pendant environ 60 secondes, ou si on actionne simultanément les touches 1 et 2 pendant environ 1 seconde, l'UMG 96RM revient sur le mode d'afﬁchage.

Production

Valeur maxi, HT/référence

valeur mini, NT/livraison

Valeur moyenne

Mode "programmation"

Mesure par totalisation

Conducteur extérieurConducteur extérieur

Mot de passe

CT : Transformateur d'intensité VT : Transformateur de tension

K1 : Sortie 1 K2 : Sortie 2

Touche 2

Touche 1

UMG 96RM

Paramètres et valeurs mesurées

Tous les paramètres nécessaires pour le fonctionnement de l'UMG 96RM, par ex. les données du transformateur d'intensité, et une sélection de valeurs mesurées fréquemment utilisées, sont sauvegardés dans le tableau. On peut accéder au contenu de la plupart des adresses par l'interface série et par les touches de l'UMG 96RM.

Sur l'appareil, vous ne pouvez saisir que les 3 chiffres signiﬁcatifs d'une valeur. Vous pouvez saisir par le GridVis les valeurs qui ont davantage de chiffres. Sur l'appareil ne sont afﬁchés les 3 premiers chiffres signiﬁcatifs des valeurs.

Les valeurs mesurées sélectionnées sont regroupées en proﬁls de valeurs mesurées et peuvent être afﬁchées en mode d'afﬁchage par les touches 1 et 2.

Le proﬁl d'afﬁchage de valeurs mesurées actuel et le proﬁl de changement d'afﬁchage actuel peuvent uniquement être lus et modiﬁés par l'interface RS485.

Exemple d'afﬁchage de paramètres

Sur l'écran de l'UMG 96RM, la valeur „001“ est afﬁchée comme contenu de l'adresse „000“. Selon la liste, ce paramètre reproduit l'adresse d'appareil (ici „001“) de l'UMG 96 RM à l'intérieur du bus.

Exemple d'afﬁchage des valeurs mesurées

Dans cet exemple, les tensions L par rapport à N sont afﬁchées chacune à 230 V sur l'écran de l'UMG 96RM. Les sorties de transistor K1 et K2 sont conducteurs, et un courant peut s'écouler.

Fonctions des touches

UMG 96RM

Mode d'afﬁchage

Changer de mode

simultané

Naviguer

court

long

Valeurs mesurées

Valeurs mesurées 2aValeurs mesurées

long court

Mode de programmation

Mot de passe

Programmation

Menu 1

(clignote)

Changer de mode

court

long

(virgule vers la droite)

(virgule vers la gauche)

simultané

Naviguer

Programmation

Menu 1

Programmation

Menu 2

Programmation

Menu 3

Programmation

Conﬁrmer la

sélection

court : chiffre +1

long : chiffre -1

court : Valeur x 10

long Valeur / 10

UMG 96RM

Conﬁguration

Appliquer la tension d'alimentation

Une tension d'alimentation doit être fournie pour la conﬁguration de l'UMG 96RM.

L'intensité de la tension d'alimentation de l'UMG 96RM vous est indiquée sur la plaque signalétique.

Si aucun afﬁchage n'apparaît, vériﬁez si la tension de service se situe dans la plage des tensions nominales.

Transformateur d'intensité et de tension

Un transformateur d'intensité est réglé en usine sur 5/5 A. Le rapport de transformateur de tension préprogrammé doit uniquement être modiﬁé si un tel transformateur est raccordé.

Si des transformateurs de tension sont raccordés, il faut respecter la tension de mesure indiquée sur la plaque signalétique de l'UMG 96RM.

Attention !

Les tensions d'alimentation qui ne correspondent pas à l'indication de la plaque signalétique peuvent provoquer un dysfonctionnement, voire la destruction de l'appareil.

La valeur réglable 0 pour le transformateur d'intensité primaire ne fournit pas de valeurs de travail signiﬁcatives et ne doit pas être utilisée.

Les appareils qui sont réglés sur l'identification automatique de la fréquence ont besoin d'environ 20 secondes pour déterminer la fréquence du réseau. Pendant ce temps, les valeurs mesurées ne respectent pas l'incertitude de mesure garantie.

UMG 96RM

Transformateur d'intensité et de tension

Le logiciel GridVis inclus dans le contenu de la livraison permet de programmer individuellement les rapports de démultiplication pour chacune des trois entrées de mesure de l'intensité et de la tension. Seul le rapport de démultiplication du groupe respectif des entrées de mesure de l'intensité ou des entrées de mesure de la tension peut être réglé sur l'appareil.

Fig. Afﬁchage de la conﬁguration des transformateurs d'intensité et de tension sur le logiciel GridVis.

UMG 96RM

Programmer le transformateur d'intensité

Passer en mode « Programmation »

• Le passage en mode "programmation" s'effectue en appuyant en même temps sur les touches 1 et 2. Si un mot de passe d'utilisateur a été programmé, "000" s'afﬁche pour vous demander le mot de passe. Le premier chiffre du mot de passe d'utilisateur clignote et peut être modiﬁé par la touche 2. Si on appuie sur la touche 2, le chiffre suivant est sélectionné et clignote. Si la bonne combinaison de chiffres est saisie, ou si aucun mot de passe d'utilisateur n'a été programmé, on accède au mode "Programmation".

• Les symboles du mode "Programmation" PRG et du transformateur d'intensité CT apparaissent.

• La sélection est conﬁrmée par la touche 1.

• Le premier chiffre de la zone de saisie du courant pri-

maire clignote.

Saisie du courant primaire du transformateur d'intensité.

• Modiﬁez le chiffre clignotant par la touche 2.

• Choisissez le prochain chiffre à modiﬁer par la touche

1. Le chiffre choisi pour la modiﬁcation clignote. Si tout le chiffre clignote, la virgule peut être déplacée par la touche 2.

Saisie du courant secondaire du transformateur d'intensité.

• On ne peut régler que 1 A ou 5 A comme courant secondaire.

• Choisissez avec la touche 1 le courant secondaire.

• Modiﬁez le chiffre clignotant par la touche 2.

Quittez le mode « Programme ».

• En appuyant simultanément sur les touches 1 et 2, vous quittez le mode "Programmation".

UMG 96RM

Programmer le transformateur de tension

• Passez sur le mode "Programmation", comme indiqué. Les symboles du mode "Programmation" PRG et du transformateur d'intensité CT apparaissent.

• Commutez sur le réglage du transformateur de tension par la touche 2.

• La sélection est conﬁrmée par la touche 1.

• Le premier chiffre de la zone de saisie du courant

primaire clignote. Le rapport entre tension primaire et tension secondaire du convertisseur de tension peut être réglé comme pour l'affectation du rapport de convertisseur de courant entre courant primaire et courant secondaire.

Transformateur d'intensité, primaire Mode de programmation

Afﬁchage d'unités

Transformateur d'intensité, secondaire

Symbole de transformateur d'intensité

Transformateur de tension, primaire Mode de programmation

Afﬁchage d'unités

Transformateur de tension, secondaire

Symbole du transformateur de tension

UMG 96RM

Programmer les paramètres

Passer en mode « Programmation »

• Passez sur le mode "Programmation", comme indiqué. Les symboles du mode "Programmation" PRG et du transformateur d'intensité CT apparaissent.

• Commutez sur le réglage du transformateur de tension par la touche 2. Si vous appuyez à nouveau sur la touche 2, le premier paramètre de la liste vous est afﬁché.

Modiﬁer les paramètres

• Conﬁrmez la saisie avec la touche F1.

• ℃La dernière adresse choisie avec la valeur correspon-

dante est afﬁchée.

• Le premier chiffre de l'adresse clignote et peut être modiﬁé par la touche 2. La touche 1 permet de choisir ou de modiﬁer le chiffre.

Modiﬁer la valeur

• Une fois que l'adresse souhaitée est réglée, un chiffre de la valeur est choisi par la touche 1 et modiﬁé par la touche 2.

Quittez le mode « Programme ».

• En appuyant simultanément sur les touches 1 et 2, vous quittez le mode "Programmation".

Fig. Demande du mot de passe

Si un mot de passe a été choisi, il peut être saisi par les touches 1 et 2.

Fig. Mode de programmation du convertisseur d'intensité

Les courants primaire et secondaire peuvent être modiﬁés par les touches 1 et 2 (cf. page 40).

Fig. Mode de programmation Transformateur de tension

Les courants primaire et secondaire peuvent être modiﬁés par les touches 1 et 2 (cf. page 41).

Fig. Mode de programmation Afﬁchage des paramètres

Les différents paramètres peuvent être modiﬁés par les touches 1 et 2 (cf. page 36).

UMG 96RM

Adresse d'appareil (adr. 000)

Si plusieurs appareils sont reliés ensemble par l'interface RS485, un appareil maître ne peut différencier entre eux que par leur adresse. C'est pourquoi chaque appareil doit avoir une adresse d'appareil différente dans le réseau. Ces adresses peuvent être réglées entre 1 et 247.

La plage réglable de l'adresse de l'appareil

Vitesse de transfert (adr. 001)

Une vitesse de transfert commune peut être réglée pour les interfaces RS465. Elle doit être la même dans l'ensemble du réseau. Le nombre des bits d'arrêt (0 = 1 bit, 1 = 2 bits) peut être ﬁxé par l'adresse 003. Les bits de données (8) et la parité (aucune) sont préréglés.

se situe entre 0 et 255. Les valeurs de 0 et 248 à 255 sont réservées et ne doivent pas être utilisées.

Réglage Vitesse de transmission en bauds

0 9,6 kbps 1 19.2kbps 2 38,4 kbps 3 57,6 kbps 4 115,2 kbps (réglage d’usine)

Valeur moyenne

Des moyennes ont été établies sur une période réglable pour les valeurs d'intensité, de tension et de puissance mesurées. Ces moyennes sont identiﬁées par un trait oblique au-dessus de la valeur mesurée. Le temps de calcul de la moyenne peut être choisi dans une liste de 9 temps de calcul ﬁxes.

Temps moyen de l'intensité (adr. 040). Temps moyen de la puissance (adr. 041). Temps moyen de la tension (adr. 042).

Réglage Temps moyen/s

0 5 1 10 2 15 3 30 4 60 5 300 6 480 (réglage d’usine) 7 600 8 900

UMG 96RM

Procédure de calcul des moyennes

La procédure de calcul exponentiel des moyennes utilisée atteint après le temps de calcul des moyennes réglé au moins 95 % de la valeur mesurée.

Moyenne = moyenne – 1 + (mesure – moyenne – 1) / N

Moyenne = Valeur moyenne afﬁchée Mesure = Valeur mesurée n = Numéros d'ordre des valeurs mesurées N = Nombre des valeurs mesurées sur lesquelles la moyenne doit être calculée.

Valeurs mini et maxi

Toutes les 9 périodes, toutes les valeurs à mesurer sont mesurées et calculées. Des valeurs mini et maxi sont calculées pour la plupart des valeurs mesurées. La valeur mini est la plus petite valeur mesurée qui a été déterminée depuis la dernière suppression. La valeur maxi est la plus grande valeur mesurée qui a été déterminée depuis la dernière suppression. Toutes les valeurs mini et maxi sont comparées aux valeurs mesurées correspondantes, et écrasées en cas de dépassement par le bas ou par le haut. Les valeurs mini et maxi sont sauvegardées toutes les 5 minutes dans une EEPROM, sans date ni heure. De ce fait, une panne de courant peut seulement faire perdre les valeurs mini et maxi des 5 dernières minutes.

Supprimer les valeurs mini et maxi (adr. 506)

Si un "001" est marqué sur l'adresse 506, toutes les valeurs mini et maxi sont supprimées en même temps. Seule exception : la valeur maxi de la moyenne des intensités. La valeur maxi de la moyenne des intensités peut aussi être supprimée directement dans le menu d'afﬁchage par une pression prolongée sur la touche 2.

UMG 96RM

Fréquence du réseau (adr. 034)

Pour la détermination automatique de la fréquence du réseau, une tension L-N supérieure à Veff doit être appliquée sur l'une des entrées de mesure de tension.

A partir de la fréquence du réseau, on calcule alors la fréquence d'échantillonnage pour les entrées d'intensité et de tension.

Si la tension de mesure manque, aucune fréquence de réseau ne peut être déterminée, et aucune fréquence d'échantillonnage calculée. Le message d'erreur "500" est afﬁché et peut être acquitté. La tension, l'intensité et toutes les autres valeurs qui en résultent sont calculés sur la base de la dernière mesure de fréquence ou des accouplements de conducteurs possibles, et restent afﬁchées. Ces valeurs déterminées ne bénéﬁcient cependant plus de la précision indiquée.

Si une nouvelle mesure de la fréquence est possible, le message d'erreur disparaît automatiquement au bout de 5 secondes environ après le rétablissement de la tension.

L'erreur n'est pas afﬁchée si une fréquence ﬁxe est réglée.

Plage de réglage : 0, 45 .. 65

0 = détermination automatique de la fréquence. La fréquence du réseau est déterminée à partir de la tension de mesure. 45 à 65 = fréquence ﬁxe La fréquence du réseau est présélectionnée.

UMG 96RM

Compteur d'énergie

L'UMG 96RM comporte des compteurs d'énergie pour l'énergie active, l'énergie réactive et l'énergie apparente.

Relevé de l'énergie active

Total de l'énergie active

L'énergie active indiquée dans cet exemple atteint : 12 345 678 KWh

L'énergie active indiquée dans cet exemple atteint : 134 178 KWh

UMG 96RM

fund

Oscillations harmoniques

Les oscillations harmoniques sont le multiple entier d'une fondamentale. Sur l'UMG 96RM, l'oscillation harmonique de la tension doit se situer dans la plage de 45 à 65 Hz. Les oscillations harmoniques calculées des tensions et des intensités se rapportent à cette fondamentale. Les oscillations harmoniques jusqu'à 40 fois la fondamentale sont détectées.

Les oscillations harmoniques des intensités sont indiquées en Ampères, et les oscillations harmoniques des tensions en Volts.

Numéro des oscillations harmoniques

Phase L3

Oscillations harmoniques du courant

Valeur

Fig. Afﬁchage de la 15e oscillation harmonique du courant dans la phase L3 (exemple).

Les oscillations harmoniques ne sont pas afﬁchées dans le préréglage d'usine.

Facteur harmonique total THD

Le THD est la relation entre la valeur effective des oscillations harmoniques et la valeur effective de la fondamentale.

Facteur harmonique total du courant THDI :

∑

nHarm

Facteur harmonique total de la tension THDU :

∑

nHarm

Phase L3

Tension

Valeur

Fig. Afﬁchage du facteur harmonique total THD du courant dans la phase L3 (exemple).

UMG 96RM

Retransmission de la valeur mesurée

Toutes les 9 périodes, toutes les valeurs mesurées sont calculées et elles peuvent être afﬁchées une fois par seconde sur les écrans de valeurs de mesurées. Deux méthodes sont disponibles pour obtenir l'afﬁchage des valeurs mesurées :

• La présentation automatique alternée d'afﬁchages de valeurs mesurées sélectionnées, désignée ici par "retransmission de valeurs mesurées".

• Le choix d'un afﬁchage de valeurs mesurées par les touches 1 et 2 au sein d'un proﬁl d'afﬁchage sélectionné.

Ces deux méthodes sont disponibles en même temps. La retransmission des valeurs mesurées est activée si au moins un afﬁchage de valeurs mesurées est programmé avec un délai d'alternance supérieure à 0 s. Si une touche est conﬁrmée, vous pouvez feuilleter dans les afﬁchages de valeurs mesurées du proﬁl d'afﬁchage sélectionné. Si vous n'appuyez sur aucune touche pendant 60 s environ, la retransmission des valeurs mesurées est activée, et les valeurs mesurées des afﬁchages de valeurs mesurées du proﬁl d'afﬁchage sélectionné sont successivement afﬁchées.

Délai d'alternance (adr. 039)

Plage de réglage : 0 .. 60 secondes En cas de réglage sur 0 s, aucune alternance ne se produit entre les afﬁchages de valeurs mesurées choisies pour le retransmission des valeurs mesurées. Le temps d'alternance s'applique à tous les proﬁls d'alternance des afﬁchages.

Proﬁl d'alternance des afﬁchages (adr. 038)

Plage de réglage : 0 .. 3 0 - Proﬁl d'alternance des afﬁchages 1, choisi d'avance. 1 - Proﬁl d'alternance des afﬁchages 2, choisi d'avance. 2 - Proﬁl d'alternance des afﬁchages 3, choisi d'avance. 3 - Proﬁl d'alternance des afﬁchages 1, spéciﬁque au client.

Afﬁchage des valeurs mesurées

Après le rétablissement de l'alimentation, l'UMG 96RM afﬁche le premier tableau de valeurs mesurées du proﬁl d'afﬁchages actuel. Pour préserver la clarté de la sélection des valeurs mesurées à afﬁcher, seule une partie des valeurs mesurées disponible est préprogrammée à l'usine pour être afﬁchée sur l'afﬁchage des valeurs mesurées. Si vous voulez avoir d'autres valeurs mesurées dans l'afﬁchage de l'UMG 96RM, vous pouvez choisir un autre proﬁl d'afﬁchages.

Proﬁl d'afﬁchages (adr. 037)

Plage de réglage : 0 .. 3 0 - Proﬁl d'afﬁchages 1, choisi d'avance. 1 - Proﬁl d'afﬁchages 2, choisi d'avance. 2 - Proﬁl d'afﬁchages 3, choisi d'avance. 3 - Proﬁl d'afﬁchages spéciﬁque au client.

Les profils spécifiques au client (profil de

changement d'affichages et profil d'affichages) peuvent uniquement être programmés par le biais du logiciel GridVis.

Réglage du proﬁl

Les proﬁls proﬁl de changement d'afﬁchages et proﬁl d'afﬁchages) sont représentés graphiquement dans le logiciel GridVis inclus dans le périmètre de livraison. Dans ce logiciel, les proﬁls sont réglables par la conﬁguration de l'appareil ; des proﬁls d'afﬁchage spéciﬁques au client peuvent également être programmés. Une liaison entre l'UMG 96RM et le PC doit être établie par l'interface série (RS485) pour que le logiciel GridVis puisse être utilisé. Pour ce faire, il faut disposer d'un transformateur d'interface RS485/232, n° d'art. 15.06.015 ou RS485/USB, n° d'art. 15.06.025.

UMG 96RM

Fig. Afﬁchage du réglage des proﬁls sur le logiciel GridVis.

UMG 96RM

Mot de passe de l'utilisateur (adr. 050)

Pour compliquer toute modiﬁcation non intentionnelle des données de programmation, vous pouvez programmer un mot de passe d'utilisateur. C'est seulement après la saisie du mot de passe d'utilisateur correct qu'on peut accéder aux menus de programmation suivants. Aucun mot de passe d'utilisateur n'est préréglé à l'usine. Dans ce cas, le menu des mots de passe est sauté et on accède directement au menu du transformateur d'intensité.

Si un mot de passe d'utilisateur a été programmé, le menu des mots de passe apparaît avec l'indication "000". Le premier chiffre du mot de passe d'utilisateur clignote et peut être modiﬁé par la touche 2. Si on appuie sur la touche 1, le chiffre suivant est sélectionné et clignote. C'est seulement lorsque la bonne combinaison de chiffres a été saisie qu'on accède au menu de programmation du transformateur d'intensité.

Mot de passe oublié

Si vous ne connaissez plus le mot de passe, vous pouvez seulement supprimer le mot de passe par le logiciel du PC Gridvis.

Pour ce faire, raccordez l'UMG 96RM au PC par une interface appropriée. Vous trouverez de plus amples informations dans l'aide à GridVis.

Supprimer le compteur d'énergie (adr. 507)

Les compteurs d'énergie active, apparente et réactive ne peuvent être supprimés qu'ensemble.

Pour supprimer le contenu du compteur d'énergie, l'adresse 507 doit être décrite par "001".

Ces données sont perdues dans l'appareil

si vous effacez le compteur d'énergie. Pour éviter tout risque de perte de données, nous vous conseillons de relever et sauvegarder ces valeurs mesurées avec le logiciel GridVis avant de les supprimer.

UMG 96RM

Direction du champ magnétique rotatif

Le champ magnétique rotatif des tensions et la fréquence de la phase L1 sont présentés sur un afﬁchage. Le champ magnétique rotatif indique l'ordre des phases dans les réseaux de courant alternatif. Habituellement, c'est un "champ magnétique rotatif droit". Sur l'UMG 96RM, l'ordre des phases est vériﬁé et afﬁché sur les entrées de mesure de tension. Un mouvement de la chaîne de caractères dans le sens horaire signiﬁe un „champ magnétique rotatif droit“, et un mouvement en sens inverse un „champ magnétique rotatif gauche“. La direction du champ rotatif est uniquement déterminée si les entrées de tension de mesure et de service sont entièrement raccordées. Si une phase manque, ou si deux phases identiques sont raccordées, la direction du champ rotatif n'est pas déterminée et la chaîne de caractères est afﬁchée sur l'afﬁchage.

Fig. Afﬁchage de la fréquence du réseau (50,0) et de la direction du champ rotatif

Fig. Aucune direction du champ rotatif ne peut être déterminé.

Contraste LCD (adr. 035)

La direction de visualisation préférée pour l'écran LCD est "par le bas". Le contraste LCD de l'écran LCD peut être adaptée par l'utilisateur. Le contraste peut être réglé dans la plage de 0 à 9 en pas de 1.

0 = caractères très lumineux 9 = caractères très sombres

Préréglage d'usine : 5

Rétro-éclairage (adr. 036)

Le rétro-éclairage garantit une bonne lisibilité de l'écran LCD même dans de mauvaises conditions de visibilité. La luminosité du rétro-éclairage peut être réglé par l'utilisateur dans une plage de 0 à 9 en pas de 1.

0 = luminosité minimale du rétro-éclairage 9 = luminosité maximale du rétro-éclairage

Préréglage d'usine : 6

UMG 96RM

Chronométrage

L'UMG 96RM enregistre les heures de fonctionnement et la durée totale de chaque comparateur, le temps

• de fonctionnement étant mesuré à une résolution de 0,1 h et afﬁché en heures.

• Le temps de fonctionnement total du comparateur est indiqué en secondes (lorsque 999 999 s sont atteintes, l'afﬁchage se fait en heures).

Pour l'interrogation des afﬁchages de valeurs mesurées, les temps sont indiqués par les chiffres 1 à 6 :

aucune = compteur d'heures de fonctionnement 1 = temps de fonctionnement total, comparateur 1A 2 = temps de fonctionnement total, comparateur 2A 3 = temps de fonctionnement total, comparateur 1B 4 = temps de fonctionnement total, comparateur 2B 5 = temps de fonctionnement total, comparateur 1C 6 = temps de fonctionnement total, comparateur 2C

Sur l'afﬁchage des valeurs mesurées, 99 999,9 h (= 11,4 années) peuvent être afﬁchées au maximum.

Compteur d'heures de service

Le compteur d'heures de fonctionnement mesure le temps pendant lequel l'UMG 96RM recueille et afﬁche des valeurs mesurées. Le nombre d'heures de fonctionnement est mesuré avec une résolution de 0,1 h et afﬁché en heures. Le compteur d'heures de fonctionnement ne peut pas être réinitialisé.

UMG 96RM

Temps de fonctionnement total du comparateur

Le temps de fonctionnement total d'un comparateur est le total de tous les temps pour lesquels une infraction aux valeurs limites était marquée dans le résultat du comparateur. Les temps de fonctionnement totaux des comparateurs peuvent uniquement être réinitialisés par le logiciel GridVis. La réinitialisation s'effectue pour tous les temps de fonctionnement totaux.

Fig. Afﬁchage des valeurs mesurées

Compteur d'heures de service L'UMG 96RM afﬁche sur le compteur d'heures de fonctionnement le chiffre 140,8h. Cela correspond à 140 heures et 80 minutes industrielles. 100 minutes industrielles correspondent à 60 minutes. Dans cet exemple, les 80 minutes industrielles correspondent à 48 minutes.

Numéro de série (adr. 754)

Le numéro de série afﬁché par l'UMG 96RM comporte 6 chiffres et fait partie du numéro de série afﬁché sur la plaque signalétique. Ce numéro de série ne peut être modiﬁé.

Afﬁchage du numéro de série

Indication du numéro de série sur la plaque signalétique : XX00-0000

Version du logiciel (adr. 750)

Le logiciel pour l'UMG 96RM est perfectionné et élargi en permanence. L'état du logiciel dans l'appareil est identiﬁé par un numéro à 3 chiffres, la version du logiciel. Cette version ne peut pas être modiﬁée par l’utilisateur.

UMG 96RM

Mise en service

Appliquer la tension d'alimentation

• La valeur de la tension d'alimentation de l'UMG 96RM est indiquée sur la plaque signalétique.

• Après l'application de cette tension, l'UMG 96RM se commute sur le premier afﬁchage de valeur mesurée.

• Si aucun afﬁchage n'apparaît, il faut vériﬁer si la tension d'alimentation est dans la plage de tension nominale.

Appliquer la tension de mesure

• Les mesures de la tension sur des réseaux dont les tensions nominales dépassent 300 V c.a. à la terre doivent être raccordées par un transformateur de tension.

• Après le raccordement des tensions de mesure, les valeurs mesurées afﬁchées par l'UMG 96RM pour les tensions L-N et L-L doivent concorder avec celles de l'entrée de mesure des tensions.

Attention !

Les tensions et les intensités qui sont hors de la plage de mesure admissible peuvent provoquer des blessures corporelles et détruire l'appareil.

Appliquer la tension de mesure

L'UMG 96RM est conçu pour le raccordement de transformateurs d'intensité avec des intensités secondaires de ../1 A et ../5A. Vous pouvez mesurer des courants alternatifs, mais pas de courants continus. Court-circuitez toutes les sorties du transformateur d'intensité, sauf une. Comparez les intensités afﬁchées par l'UMG 96RM à l'intensité appliquée. L'intensité afﬁchée par l'UMG 96RM doit concorder avec l'intensité d'entrée en tenant compte du rapport de conversion du transformateur de courant. Sur les entrées de mesure d'intensité court-circuitées, l'UMG 96RM doit afﬁcher environ 0 Ampère. Le rapport du transformateur d'intensité réglé en usine est de 5/5A et doit être éventuellement adapté au transformateur d'intensité utilisé.

Attention !

Les tensions d'alimentation qui ne correspondent pas à l'indication de la plaque signalétique peuvent provoquer un dysfonctionnement, voire la destruction de l'appareil.

Attention !

L'UMG 96RM n'est pas conçu pour la mesure de tensions continues.

Direction du champ magnétique rotatif

UMG 96RM

Vériﬁez la direction du champ magnétique rotatif de tension sur l'afﬁchage des valeurs mesurées par l'UMG 96RM Habituellement, c'est un "champ magnétique rotatif droit".

Contrôler l'affectation des phases

L'affectation des conducteurs extérieurs au transformateur d'intensité est correcte lorsqu'on court-circuite un transformateur de tension du côté secondaire et que l'intensité afﬁchée par l'UMG 96RM baisse à 0 A dans la phase correspondante.

Contrôle de la mesure de la puissance

Court-circuitez toutes les sorties du transformateur d'intensité, sauf une, et vériﬁez les puissances afﬁchées. L'UMG 96RM doit uniquement afﬁcher une puissance dans la phase avec l'entrée de transformateur d'intensité non court-circuitée. Si tel n'est pas le cas, vériﬁez le raccordement de la tension de mesure et de l'intensité de mesure.

Si la contribution à la puissance active est correcte, mais le signe de cette puissance est négatif, cela peut être dû à deux causes :

• Les connexions S1(k) et S2(l) sur le transformateur d'intensité sont inversées.

• De l'énergie active est réinjectée dans le réseau.

UMG 96RM

Vériﬁer la mesure

Si toutes les entrées de mesure de tension et d'intensité son correctement raccordées, les puissances individuelles et totales sont également correctement calculées et afﬁchées.

Vériﬁcation des puissances individuelles

Si un transformateur d'intensité est affecté au conducteur extérieur erroné, la puissance correspondante est également mal mesurée et afﬁchée. L'affectation du conducteur extérieur au transformateur d'intensité sur l'UMG 96RM est correcte lorsqu'aucune tension n'est appliquée entre le conducteur extérieur et le transformateur d'intensité correspondant (primaire). Pour garantir qu'un conducteur extérieur est affecté au transformateur d'intensité correct à l'entrée de mesure de tension, on peut court-circuiter le transformateur d'intensité sur le côté secondaire. La puissance apparente afﬁchée par l'UMG 96RM doit alors être de zéro dans cette phase.

Si la puissance apparente est correctement afﬁchée, mais si la puissance active est précédée d'un signe "-", les bornes du transformateur d'intensité sont inversées ou une puissance est fournie à l'entreprise d'alimentation en énergie.

Contrôle des sommations de puissance

Si toutes les tensions, intensités et puissances sont correctement afﬁchés pour le conducteur extérieur respectif, les sommations de puissance mesurées par l'UMG 96RM doivent aussi être correctes. Pour la conﬁrmation, les sommations de puissance mesurées par l'UMG 96RM doivent être comparées avec les travaux des compteurs de puissances actives et apparentes installés sur l'alimentation.

Interface RS485

UMG 96RM

Par le protocole MODBUS RTU avec le contrôle CRC sur l'interface RS485, vous pouvez accéder aux données de la liste de paramètres et de valeurs mesurées. Plage d'adresses : 1 .. 247 Préréglage d'usine : 1

L'adresse d'appareil 1 et la vitesse de transfert de 115,2 kbps sont réglées en usine.

Fonctions de Modbus (esclave)

04 Read Input Registers 06 Preset Single Register 16 (10Hex) Preset Multiple Registers 23 (17Hex) Read/Write 4X Registers

L'ordre des octets est high-byte avant low-byte (format Motorola).

Paramètres de transmission : Bits de données : 8 Parité : pas de parité Bits d'arrêt (UMG 96RM) : 2 Bits d'arrêt externes : 1 ou 2

Formats de chiffres : short 16 bit (-2 ﬂoat 32 bit (IEEE 754)

.. 215 -1)

C C

Broadcast (adresse 0) n'est pas pas en charge par l'appareil.

La longueur d'un télégramme ne doit pas dépasser 256 octets.

UMG 96RM

Exemple : Relevé de la tension L1-N La tension L1-N est sauvegardée sous l'adresse 19000 dans la liste de valeurs mesurées. La tension L1-N est sauvegardée au format INT. L'adresse d'appareil théorique de l'UMG 96RM est l'adresse = 01.

Le „Query Message“ se présente alors comme suit :

Désignation Hex Remarque Adresse d’appareil 01 UMG 96RM, adresse = 1 Fonction 03 „Read Holding Reg.“ Adresse initiale Hi 4A 19000dez = 4A38hex Adresse initiale Lo 38 Nombre Valeurs Hi 00 2dez = 0002hex Nombre Valeurs Lo 02 Contrôle d'erreurs -

La „Response“ de l'UMG 96RM peut alors se présenter comme suit :

Désignation Hex Remarque Adresse d’appareil 01 UMG 96RM, adresse = 1 Fonction 03 Compteur d'octets 06 Données 00 00hex = 00dez Données E6 E6hex = 230dez Contrôle d'erreurs (CRC) -

La tension L1-N réimportée par l'adresse 19000 est de 230 V.

UMG 96RM

Sorties numériques

L'UMG 96RM a deux sorties numériques. Les fonctions suivantes peuvent être affectées à ces sorties, au choix :

Sortie numérique 1 Adr. 200 = 0 Résultat du groupe de comparateurs 1 Adr. 200 = 1 Sortie d'impulsions Adr. 200 = 2 Valeur provenant d'une source externe

Groupe comparateur 1

Comparateur A

Comparateur B

Comparateur C

Sortie d’impulsions

Adr. 100 = adresse de valeurs mesurées Adr. 106 =

longueur minimale d’impulsions

Adr. 102 = valence d’impulsions

Valeur externe

Adr. 602 = 0 (éteint), >0 (allumé)

Source externe

Modbus

Logique

RS485

Résultat Adr. 616

0/1

Choix de la source

Adr. 200 =0

Adr. 200 =1

Adr. 200 =2

Sortie numérique 2 Adr. 202 = 0 Résultat du groupe de comparateurs 2 Adr. 202 = 1 Sortie d'impulsions Adr. 202 = 2 Valeur provenant d'une source externe

Etat de la sortie numérique 1

Adr. 608 =0

Inverseur

0/1

Adr. 201=0 (non inversée) Adr. 201=1 (inversée)

UMG 96RM

Sortie numérique 1

0/1

Fig.: Schéma-bloc global pour la sortie numérique 1

UMG 96RM

Sorties numériques - afﬁchages d’état

L'état des sorties de commutation est représenté par des symboles de cercles sur l'afﬁchage de l'UMG 96RM.

Etat de la sortie numérique 1 Etat de la sortie numérique 2

Etats sur la sortie numérique

Une intensité < 1 mA peut s'écouler. Sortie numérique 1 : Adr. 608 = 0 Sortie numérique 2 : Adr. 609 = 0

Une intensité maximale de 50 mA peut s'écouler. Sortie numérique 1 : Adr. 608 = 1 Sortie numérique 2 : Adr. 609 = 1

Etant donné que l'afﬁchage n'est actualisé qu'une fois par seconde, des changements d'état plus rapides des sorties ne peuvent pas être afﬁchés.

UMG 96RM

Sortie d'impulsions

Les sorties numériques peuvent servir entre autres pour la sortie d'impulsions pour le comptage de la consommation d'énergie. Pour ce faire, une fois qu'une certaine quantité d'énergie réglable est atteinte, une impulsion d'une longueur déﬁnie est appliquée sur la sortie. Pour utiliser une sortie numérique comme sortie d'impulsions, vous devez procéder à différents réglages.

• Sortie numérique,

• Choix de la source,

• Choix de la valeur mesurée,

• Longueur des impulsions,

• Valeur des impulsions.

Choix de la

Impulsion

Adr. 100 = 874 (adresse de Psum3) Adr. 106 = 50 (ms) Adr. 102 = 1000 (Wh/impulsion)

0/1

source

Adr. 200 =1

Fig.: Schéma-bloc ; exemple : sortie numérique 1 comme sortie d'impulsions.

Choix de la valeur mesurée (adr.100, 101)

Marquez ici l'adresse de la valeur de puissance qui doit être sortie comme impulsion de travail. Voir le tableau 2.

Choix de la source (adr. 200, 202)

Marquez ici la source qui fournit la valeur mesurée qui doit être sortie sur la sortie numérique.

Sources sélectionnables :

• Groupe de comparateurs

• Impulsion

• Source externe

Adr. 608 =0

0/1

Etat de la sortie numérique 1

Inverseur

Adr. 201=0 (non inversée) Adr. 201=1 (inversée)

UMG 96RM

Sortie numérique 1

0/1

UMG 96RM

Longueur des impulsions (adr. 106)

La longueur des impulsions est valable pour les deux sorties d'impulsions et elle est réglée à demeure par l'adresse de paramètres 106.

Plage de réglage : 1 .. 1000 1 = 10 ms Préréglage : 5 = 50 ms

La longueur typique des impulsions S0 est de 30 ms.

Pause d’impulsion

La pause des impulsions est au moins égale à la longueur d'impulsions sélectionnée. Cette pause dépend par ex. de l'énergie mesurée et peut atteindre des heures ou des jours.

Longueur des

impulsions

10 ms .. 10 s

Pause d’impulsion

>10 ms

Intervalle d'impulsions

L'intervalle d'impulsions est proportionnel à la puissance au sein des réglages sélectionnés.

En raison de la longueur minimale des impulsions et de la pause minimale des impulsions, les valeurs du tableau sont le nombre maximal d'impulsions par heure.

Longueur des

impulsions

10 ms 10 ms 180,000

30 ms 30 ms 60,000 impulsions/h

50 ms 50 ms 36,000 impulsions/h

100 ms 100 ms 18,000 impulsions/h

500 ms 500 ms 3600 impulsions/h

1 s 1 s 1800 impulsions/h

10 s 10 s 180 impulsions/h

Exemples du nombre maximal d'impulsions possible par heure.

Choix de la valeur mesurée

Pendant la programmation avec GridVis, vous avez le choix entre des valeurs de travail qui proviennent néanmoins des valeurs de puissance.

Pause

d’impulsion

Impulsions maxi/h

impulsions/h

Valeur des impulsions (adr. 102, 104)

Avec la valeur des impulsions, vous indiquez à combien d'énergie (Wh ou varh) doit correspondre une impulsion. La valeur des impulsions est déterminée par la puissance de raccordement maximale et le nombre maximal d'impulsions par heure.

Si vous indiquez la valeur des impulsions avec un signe positif, des impulsions ne sont émises que si la valeur mesurée a aussi un signe positif.

Si vous indiquez la valeur des impulsions avec un signe négatif, des impulsions ne sont émises que si la valeur mesurée a aussi un signe négatif.

UMG 96RM

Valeur des

impulsions

puissance connectée maxi

Nombre maxi d'impulsions/h

Etant donné que le compteur d'énergie réactive fonctionne avec un blocage anti-retour, des impulsions ne sont émises qu'en cas de charge inductive.

[impulsions/Wh]

UMG 96RM

Déterminer la valeur des impulsions

Déterminer la longueur des impulsions : Déterminez la longueur des impulsions en fonction des exigences du récepteur d'impulsions raccordé. A une longueur d'impulsions de 30 ms, par exemple, l'UMG 96RM peut émettre un nombre maximal de 60 000 impulsions (voir le tableau "Nombre maximal d'impulsions" par heure).

Détermination de la puissance de raccordement maximale :

Exemple :

Transformateur d'intensité = 150/5 A Tension L-N = maxi 300 V Puissance par phase = 150 A x 300 V = 45 kW Puissance avec 3 phases = 45 kW x 3 Puissance de raccordement maximale = 135 kW

Calcul de la valeur des impulsions :

Valeur des impul-

sions =

puissance connectée maxi

Nombre maxi d'impulsions/h

[impulsions/Wh]

Valeur des impulsions = 135 kW / 60 000 Imp/h Valeur des impulsions = 0,00225 impulsion/kWh Valeur des impulsions = 2,25 impulsions/Wh

Tension de service

UMG 96RM

Sorties de commutation et d'impulsions

+24 V=

Fig.: Exemple de raccordement pour le câblage comme sortie d'impulsions.

En cas d'utilisation des sorties numériques

comme sortie d'impulsions, la tension auxiliaire (c.c.) doit seulement avoir une ondulation résiduelle maximale de 5 %.

Externe

230 V c.a.

24 V c.c.

+ -

Collecteur

de données

1,5k

Surveillance des valeurs limites

Vous disposez de deux groupes de comparateurs pour la surveillance des valeurs limites.

Le groupe de comparateurs 1 est affecté à demeure à la sortie numérique 1, et le groupe de comparateurs 2 à la sortie numérique 2.

UMG 96RM

Etat de la sortie numérique 1

Adr. 608 =0

Groupe comparateur 1

Comparateur A

Comparateur B

Comparateur C

Logique

Résultat Adr. 616

0/1

Choix de la source

Adr. 200 =0

0/1

Inverseur

Adr. 201=0 (non inversée) Adr. 201=1 (inversée)

Schéma-bloc : Utilisation de la sortie numérique 1 pour la surveillance des valeurs limites.

UMG 96RM

Sortie numérique 1

0/1

UMG 96RM

Exemple : Surveillance de l'intensité dans N

Si l'intensité dans N est supérieure à 100 A pendant 60 secondes, la sortie numérique 1 doit être commutée pendant au moins 2 minutes.

Les programmations suivantes doivent être effectuées :

1. Groupe de comparateurs 1 Pour la surveillance des valeurs limites, nous choisissons le groupe de comparateurs 1. Ce groupe n'agit que sur la sortie numérique 1. Puisqu'une seule valeur limite est surveillée, nous choisissons le comparateur A et nous le programmons comme suit :

L'adresse de la valeur mesurée à surveillée du comparateur A : Adr. 110 = 866 (adresse de l'intensité dans N)

Les valeurs mesurées pour les comparateurs B et C sont 0. Adr. 116 = 0 (le comparateur est inactif) Adr. 122 = 0 (le comparateur est inactif)

La valeur limite à respecter. Adr. 108 = 100 (100 A)

Pour un temps de mise en marche minimal de 2 minutes, l'entrée numérique 1 doit resté commutée en cas de dépassement de la valeur limite. Adr. 111 = 120 secondes

Pour le temps de préparation de 60 secondes, au moins un dépassement doit être signalé. Adr. 112 = 60 secondes

L'opérateur pour la comparaison entre la valeur mesurée et la valeur limite. Adr. 113 = 0 (correspond à >=)

2. Choix de la source Choisissez comme source le groupe de comparateurs 1. Adr. 200 = 0 (groupe de comparateurs 1)

3. Inverseur Le résultat du groupe de comparateurs 1 peut aussi être inversé ici. Nous n'inversons pas le résultat. Adr. 201 = 0 (non inversée)

4. Relier les comparateurs Les comparateurs B et C n'ont pas été appliqués et sont égaux à zéro. Par la liaison OU entre les comparateurs A, B et C, on émet le résultat du comparateur A comme résultat des comparateurs. Adr. 107 = 0 (relier par OU)

Résultat Si l'intensité dans N est supérieure à 100 A pendant 60 secondes, la sortie numérique 1 se commute pendant au moins 2 minutes. La sortie numérique 1 devient conductrice. Une intensité peut s'écouler.

UMG 96RM

Comparateur

Pour la surveillance des valeurs limites, vous disposez de deux groupes de comparateurs avec chacun 3 comparateurs. Les résultats des comparateurs A, B et C peuvent être reliés ensemble par ET ou OU.

Le résultat des liaisons du groupe de comparateurs 1 peut être affecté à demeure à la sortie numérique 1, et le résultat des liaisons du groupe de comparateurs 2 à la sortie numérique 2.

Nous recommandons d'effectuer les ré-

glages de la surveillance des valeurs limites par le GridVis.

Groupe de comparateurs 1

Comparateur A

Valeur de mesure (adr. 110) Valeur limite (adr. 108) Temps de connexion minimal (adr. 111) Temps de préparation (adr. 112) Opérateur ">=", "<" (adr.113)

Résultat des comparateurs (adr. 610) Résultat des comparateurs (adr. 611) Résultat des comparateurs (adr. 612)

Temps de marche total

(adr. 5898)

Relier ensemble les résultats des comparateurs A, B et C.

Relier ensemble par ET ou OU les résultats des comparateurs A, B et C (adr. 107)

Comparateur B

Valeur de mesure (adr. 116) Valeur limite (adr. 114) Temps de connexion minimal (adr. 117) Temps de préparation (adr. 118) Opérateur ">=", "<" (adr.119)

Temps de marche total

(adr. 5900)

Résultat des comparateurs (adr. 616)

Comparateur C

Valeur de mesure (adr. 122) Valeur limite (adr. 120) Temps de connexion minimal (adr. 123) Temps de préparation (adr. 124) Opérateur ">=", "<" (adr.125)

Temps de marche total

(adr. 5902)

Vous pouvez uniquement saisir des

adresses de paramètres à 3 chiffres dans l'UMG 96RM. Le logiciel GridVis vous permet de saisir des adresses de paramètres à 4 chiffres.

UMG 96RM

• Valeur mesurée (adr. 110,116,122,129,135,141)

L'adresse de la valeur mesurée à surveiller est marquée dans la valeur mesurée. La valeur mesurée = 0 du comparateur est inactive.

• Valeur mesurée (adr. 108,114,120,127,133,139)

Vous maquez dans la valeur mesurée la valeur avec laquelle la valeur mesurée doit être comparée.

• Temps de fonctionnement minimal (adr. 111,117,123,130,136,142)

Pendant la durée du temps de fonctionnement minimal, le résultat de la liaison (par ex. adr. 610) reste inchangé. Plage de réglage : 1 à 32 000 secondes

• Temps de préparation (adr. 112,118,124,131,137,143)

Pendant au moins la durée du temps de préparation, une infraction à la valeur limite doit avoir été commise : c'est seulement après que le résultat des comparateurs est modiﬁé. On peut attribuer au temps de préparation des temps comprises entre 1 et 32 000 secondes.

• Opérateur (adr.113,119,125,132,138,144)

Deux opérateurs sont disponibles pour la comparaison entre la valeur mesurée et la valeur limite. Opérateur = 0 correspond à supérieur ou égal à (>=) Opérateur = 1 correspond à inférieur à (<)

• Résultat des comparateurs (adr.610,611,612,613,614,615)

Le résultat de la comparaison entre valeur mesurée et valeur limite ﬁgure dans le résultat des comparateurs. En l'occurrence : 0 = il n'y a pas d'infraction à la valeur limite. 1 = il y a une infraction à la valeur limite.

• Temps de fonctionnement total

Le total de tous les temps pour lesquels une infraction aux valeurs limites était marquée dans le résultat des comparateurs.

• Liaison (adr. 107,126)

Relier ensemble par ET ou OU les résultats des comparateurs A, B et C.

• Liaison (adr. 107,126)

Relier ensemble par ET ou OU les résultats des comparateurs A, B et C.

• Résultat total des liaisons (adr. 616, 617)

Les résultats des comparateurs A, B et C reliés ensemble ﬁgurent dans le résultat total des comparateurs.

Valeur limite

Dépassement

UMG 96RM

Valeur mesurée

Temps de

préparation

Temps de

connexion

minimal

Résultat du

comparateur

2 secondes

UMG 96RM

Entretien et maintenance

Avant la livraison, l'appareil fait l'objet de différents contrôles de sécurité et il est identiﬁé par un sceau. Si un appareil est ouvert, les contrôles de sécurité doivent être répétés. Nous apportons une garantie uniquement aux appareils non ouverts.

Réparation et calibrage

Les travaux de réparation et de calibrage ne peuvent être effectués que par le fabricant.

Face avant transparente

La face avant transparente peut être nettoyée avec un chiffon doux et des produits de nettoyage ménagers courants. Il est interdit d'utiliser pour le nettoyage des acides ou des produits contenant des acides.

Mise au rebut

L'UMG 96RM peut fait l'objet d'un recyclage comme déchet électronique selon les dispositions légales. La pile au lithium doit être mise au rebut séparément

Mise à jour du ﬁrmware

Si une mise à jour du ﬁrmware doit être effectuée pour votre UMG 96RM, vous pouvez le faire avec le logiciel GridVis qui est inclus dans la livraison, par le point du menu Options/actualiser l'appareil .

Service

Si vous avez des questions auxquelles ce manuel ne répond pas, veuillez vous adresser directement au constructeur.

Pour répondre à vos question, veuillez nous fournir obligatoirement les indications suivantes :

- désignation de l'appareil (voir plaque signalétique),

- numéro de série (voir plaque signalétique),

- version du logiciel (voir afﬁchage des valeurs mesu-

rées),

- tension de mesure et tension d'alimentation,

- description précise de l’erreur.

Messages d’erreur

UMG 96RM

L'UMG 96RM afﬁche à l'écran trois messages d'erreur différents :

- mises en garde,

- erreurs graves et

- dépassements de la plage de mesure.

En cas de mises en garde et d'erreurs graves, le message d'erreur est représenté par le symbole „EEE“ suivi d'un numéro d'erreur.

Symbole pour un Message d'erreur

numéro d'erreur

Le numéro d'erreur à trois chiffres se compose de la description de l'erreur - et si l'UMG 96RM peut les déterminer - une ou plusieurs causes d'erreur.

Symbole pour un Message d'erreur

Cause du défaut

Description de l’erreur

Exemple de message d'erreur 911 :

Le numéro d'erreur se compose de l'erreur grave 910 et de la cause d'erreur interne 0x01.

Dans cet exemple, une erreur est survenue lors de la lecture du calibrage de l'EEPROM. L'appareil doit être renvoyé au fabricant pour vériﬁcation.

UMG 96RM

Mises en garde

Les mises en garde sont des erreurs moins graves et peuvent être acquittées par la touche 1 ou 2. La détection et l'afﬁchage des valeurs mesurées se poursuit. Cette erreur est afﬁchée à nouveau après chaque rétablissement de l'alimentation électrique.

Erreur Description de l’erreur EEE 500

Erreur grave

L'appareil doit être renvoyé au fabricant pour vériﬁcation.

Erreur Description de l’erreur EEE 910

La fréquence du réseau n'a pas pu être déterminée. Causes possibles :

La tension sur L1 est trop faible. La fréquence du réseau ne se situe pas dans la plage de 45 à 65 Hz.

Une erreur est survenue lors de la lecture du calibrage.

Causes d'erreur internes

Dans certains cas, l'UMG 96RM peut déterminer la cause d'une erreur interne, puis la signaler par le code d'erreur suivant. L'appareil doit être renvoyé au fabricant pour vériﬁcation.

Erreur Description de l’erreur 0x01 L'EEPROM ne répond pas. 0x02 Dépassement de la plage d'adresses. 0x04 Erreur de total de contrôle. 0x08 Erreur dans le bus I2C interne.

Dépassement de la plage de mesure

UMG 96RM

Les dépassements de la plage de mesure sont afﬁchés aussi longtemps qu'ils existent et ne peuvent pas être acquittés. Il y a dépassement de la plage de mesure lorsqu'au moins l'une des droits entrées de mesure de tension ou d'intensité se situe hors de sa plage de mesure spéciﬁée. La phase dans laquelle le dépassement de la plage de mesure s'est produit est marquée par les ﬂèches "vers le haut". Les symboles „V“ et „A“ indiquent si le dépassement de la plage de mesure s'est produit sur le trajet d'intensité ou de tension.

A = trajet d'intensité V = trajet de tension

Afﬁchage de la phase (L1/L2/ L3) avec le dépassement de la plage de mesure.

Valeurs limites pour un dépassement de la plage de mesure :

I = 7 Aeff UL-N = 520 VL-N UL-L = 900 VL-L

Exemples

A = trajet d'intensité

Fig.: Afﬁchage du dépassement de la plage de mesure sur le trajet d'intensité de la 2e phase (I2).

V = trajet de tension

Fig.: Afﬁchage du dépassement de la plage de mesure sur le trajet de tension L3.

UMG 96RM

Paramètre du dépassement de la plage de mesure

Une description plus précise de l'erreur est sauvegardée codée dans le paramètre "dépassement de la plage de mesure" (adr. 6000) au format suivant :

0xFFFFFFFF

Phase 1 :

Phase 2 :

Phase 3 :

Exemple : Erreur dans la phase 2 sur le trajet d'intensité :

0xF2FFFFFF

Exemple : Erreur dans la phase 3 sur le trajet de tension UL-N:

0xFFF4FFFF

Courant :

U L-N

U L-L

UMG 96RM

Procédure à suivre en cas de défaut

Possibilité d'erreur Cause Remède

Aucun afﬁchage Le fusible externe d'alimentation en

Aucun afﬁchage de courant Tension de mesure non

L'intensité afﬁchée est trop élevée ou trop faible.

L'intensité afﬁchée est trop faible ou trop grande.

La tension afﬁche est trop petite. Dépassement de la plage de mesure Utilisez un transformateur de tension.

tension s'est déclenché.

raccordée.

Tension de mesure non raccordée. Raccordez la tension de mesure.

Mesure de l'intensité dans la mauvaise phase.

Le facteur de transformateur d'intensité est mal programmé.

La valeur de crête du courant à l'entrée de mesure a été dépassée par les oscillations harmoniques.

L'intensité minimale à l'entrée de mesure a été dépassée.

Mesure effectuée dans la mauvaise phase. Vériﬁez la connexion et corrigez-la au

Le transformateur d'intensité est mal programmé.

La valeur de crête de la tension à l'entrée de mesure a été dépassée par les oscillations harmoniques.

Remplacez le fusible.

Raccordez la tension de mesure.

Vériﬁez la connexion et corrigez-la au besoin.

Relever et programmer le rapport de réduction du transformateur d'intensité sur ce transformateur

Montez un transformateur d'intensité avec un rapport de démultiplication de transformateur plus grand.

Montez un transformateur d'intensité avec un rapport de démultiplication de transformateur plus petit.

besoin.

Relever et programmer le rapport de réduction du transformateur de tension sur ce transformateur

Attention ! Il faut s'assurer que les entrées de mesure ne sont pas sollicitées à l'excès.

Possibilité d'erreur Cause Remède

Décalage de phases ind/cap. Le trajet d'intensité est attribué à un trajet

Puissance réelle trop faible ou trop grande Le rapport de réduction programmé pour

La puissance effective "référence / livraison" est inversée.

Une sortie ne réagit pas.

„EEE“ sur l'écran Voir les messages d’erreur.

Pas de liaison avec l'appareil. Mauvaise adresse d'appareil Corrigez l'adresse d'appareil.

Malgré la mesure sus-mentionnée, l'appareil ne fonctionne pas.

de tension erroné.

le transformateur est erroné.

Le trajet d'intensité est attribué à un trajet de tension erroné.

Le rapport de réduction programmé pour le transformateur de tension est erroné.

Au moins une connexion de transformateur d'intensité est inversée.

Un trajet d'intensité est attribué à un trajet de tension erroné.

La sortie a été programmée de manière erronée.

La sortie a été raccordée de manière erronée.

Vitesses de bus différentes (vitesse de transmission)

Protocole erroné. Corrigez le protocole.

La terminaison manque. Terminez le bus avec la résistance de

Appareil défectueux. Envoyez l'appareil pour vériﬁcation au

Vériﬁez la connexion et corrigez-la au besoin.

Relever et programmer le rapport de réduction du transformateur d'intensité sur ce transformateur

Vériﬁez la connexion et corrigez-la au besoin.

Relever et programmer le rapport de réduction du transformateur de tension sur ce transformateur

Vériﬁez la connexion et corrigez-la au besoin.

Vériﬁez la programmation et corrigez-la au besoin.

Vériﬁez la connexion et corrigez-la au besoin.

Corrigez la vitesse (débit en Bauds).

terminaison.

constructeur avec une description précise du défaut.

UMG 96RM

Caractéristiques techniques

Généralités

Poids net 290 g

Dimensions de l’appareil env. I = 42 mm, b = 97 mm, h = 100 mm

Longévité du rétro-éclairage 40 000 h (50 % de la luminosité initiale)

Transport et stockage

Les indications suivantes s'appliquent aux appareils qui sont transportés ou entreposés dans leur emballage d'origine.

Chute libre 1m

Température K55 (-25 °C à +70 °C)

Humidité relative 0 à 90 % d'HR

Conditions ambiantes en service

L'UMG 96RM est conçu pour une utilisation stationnaire et protégée contre les intempéries. Classe de protection II selon IEC 60536 (VDE 0106, partie 1).

Plage de température de dimensionnement K55 (-10 °C à +55℃)

Humidité relative 0 à 75 % d'HR

Hauteur de service 0 .. 2 000 m d'altitude

Degré d'encrassement 2

Position de montage n'importe laquelle

Ventilation Une ventilation extérieure n'est pas nécessaire.

Protection contre les corps étrangers et l'eau

- avant

- arrière

IP40 selon EN60529 IP20 selon EN60529

Tension d’alimentation

Catégorie de surtension de l'installation 300 V CAT II

Protection de la tension d'alimentation (fusible) 1A, type C (homologué selon UL/IEC)

Plage nominale 95 V - 240 V (45..65 Hz) ou c.c. 100 V - 300 V

Plages de travail +-10 % de la plage nominale

Puissance absorbée maxi 8,5 VA / 3,5 W

Capacité de raccordement des points de serrage (tension d'alimentation)

Conducteur connectable. Un seul conducteur doit être raccordé à chaque point de serrage.

à 1 ﬁl, à plusieurs ﬁls, à ﬁls de faible diamètre 0,2 - 2,5 mm2, AWG 24 - 12

Cosses de câble à pointes, embouts 0,25 - 2.5mm

Couple de serrage 0.5 - 0.6Nm

Longueur de dénudage 7mm

Sorties

2 sorties numériques, relais semi-conducteur, ne résistent pas aux courts-circuits.

Tension d'enclenchement maxi 33 V c.a., 60 V c.c.

Courant de commutation maxi 50 mAeff c.a./ c.c.

Temps de réaction 9 périodes + 10 ms*

Sortie d'impulsions (impulsions d'énergie) maxi 50 Hz

* Temps de réaction, par ex. à 50 Hz : 180 ms + 10 ms = 190 ms

UMG 96RM

Capacité de raccordement des points de serrage (sorties)

Rigide/ﬂexible 0,14 - 1,5 mm2, AWG 28-16

Flexible avec embouts sans douille en plastique 0,25 - 1,5 mm

Flexible avec embouts avec douille en plastique 0,25 - 0,5 mm

Couple de serrage 0,22 - 0,25 Nm

Longueur de dénudage 7 mm

Mesure de la tension

Systèmes triphasés à 4 conducteurs avec des tensions nominales jusqu'à

Systèmes triphasés à 3 conducteurs, non mis à la terre avec des tensions nominales jusqu'à

277 V/480 V (+-10 %)

IT 480 V (+-10 %)

Catégorie de surtension 300 V CAT III

Surtension transitoire nominale 4 kV

Plage de mesure L-N 01) .. 300 Vrms

Plage de mesure L-L 01) .. 520 Vrms

(surtension maximale 520 Vrms)

(surtension maximale 900 Vrms)

Résolution 0,01 V

Facteur de crête 2,45 (par rapport à la plage de mesure)

Impédance 4 MOhm par phase

Puissance absorbée environ 0,1 VA

Fréquence d'échantillonnage 21,33 kHz (50 Hz), 25,6 kHz (60 Hz) par canal de mesure

Fréquence de la fondamentale

- résolution

L'UMG 96RM peut uniquement déterminer des valeurs mesurées si sur au moins une entrée de mesure de tension,

une tension L-N supérieure à 10 Veff ou une tension L-L supérieure à 18 Veff est appliquée.

45 Hz .. 65 Hz 0,01 Hz

UMG 96RM

Mesure de l'intensité

Plage de mesure 0 .. 5 Arms

Facteur de crête 1,98

Résolution 0,1 mA (écran 0,01 A)

Catégorie de surtension 300 V CAT II

Surtension transitoire nominale 2 kV

Puissance absorbée env. 0,2 VA (Ri = 5 mOhms)

Surcharge pendant 1 s 120 A (sinusoïdale)

Fréquence d'échantillonnage 21,33 kHz (50 Hz), 25,6 kHz (60 Hz) par canal de mesure

Capacité de raccordement des points de serrage (mesure de la tension et de l'intensité)

Conducteur connectable. Un seul conducteur doit être raccordé à chaque point de serrage.

à 1 ﬁl, à plusieurs ﬁls, à ﬁls de faible diamètre 0,2 - 2,5 mm2, AWG 24-12

Cosses de câble à pointes, embouts 0,25 - 2,5 mm

Couple de serrage 0,5 - 0,6 Nm

Longueur de dénudage 7 mm

Interface série

RS485 - Modbus RTU/esclave 9,6 kbps, 19,2 kbps, 38,4 kbps, 57,6 kbps, 115,2 kbps

Longueur de dénudage 7 mm

(surcharge maxi 7 Arms)

Capacité de raccordement des points de serrage (interface série)

à 1 ﬁl, à plusieurs ﬁls, à ﬁls de faible diamètre 0,08 - 2,5 mm

Cosses de câble à pointes, embouts 1,5 mm

Couple de serrage 0,5 - 0,6 Nm

Longueur de dénudage 7 mm

UMG 96RM

Paramètres des fonctions

Fonction Symbole Classe de précision Plage de mesure Plage d’afﬁchage

Puissance effective totale P 0,55) (IEC61557-12) 0 .. 5,4 kW 0 W .. 9999 GW *

Puissance apparente totale QA, Qv 1 (IEC61557-12) 0 .. 5,4 kvar 0 varh .. 9999 Gvar *

Puissance apparente totale SA, Sv 0,55) (IEC61557-12) 0 .. 5,4 kVA 0 VA .. 9999 GVA *

Energie active totale Ea 0,55) (IEC61557-12) 0 .. 5,4 KWh 0 Wh .. 9999 GWh *

Energie réactive totale ErA, ErV 1 (IEC61557-12) 0 .. 5,4 kvarh 0 varh .. 9999 Gvarh *

Energie apparente totale EapA, EapV 0,55) (IEC61557-12) 0 .. 5,4 kVAh 0 VAh .. 9999 GVAh *

Fréquence f 0,05 (IEC61557-12) 45 .. 65 Hz 45,00 Hz .. 65,00 Hz

Courant de phase I 0,5 (IEC61557-12) 0 .. 6 Arms 0 A .. 9,999 kA

Intensité de conducteur neutre mesurée

Intensité de conducteur neutre calculée

Tension U L-N 0,2 (IEC61557-12) 10 .. 300 Vrms 0 V .. 9,999 kV

Tension U L-L 0,2 (IEC61557-12) 18 .. 520 Vrms 0 V .. 9999 kV

Facteur de puissance PFA, PFV 0,5 (IEC61557-12) 0,00 .. 1.00 0,00 .. 1,00

Scintillation de faible durée, de longue durée

Chutes de tension (L-N) Udip - - -

Elévations de tension (L-N) Uswl - - -

Surtensions transitoires Utr - - -

Coupures de tension Uint - - -

Symétrie de tension (L-N)

Oscillations harmoniques de tension

IN - - -

INc 1,0 (IEC61557-12) 0,03 .. 25 A 0,03 A .. 9,999 kA

Pst, Plt - - -

Unba - - -

Unb - - -

Uh Cl. 1 (IEC61000-4-7) jusqu'à 2.5 kHz 0 V .. 9999 kV

UMG 96RM

Fonction Symbole Classe de précision Plage de mesure Plage d’afﬁchage

THD de la tension

Oscillations harmoniques d'intensité

THD de l'intensité

THDu 1,0 (IEC61557-12) jusqu'à 2.5 kHz 0 % .. 999 %

THD-Ru - - -

Ih Cl. 1 (IEC61000-4-7) jusqu'à 2,5 kHz 0 A .. 9999 kA

THDi 1,0 (IEC61557-12) jusqu'à 2,5 kHz 0 % .. 999 %

THD-Ri - - -

Tension de signalisation du réseau MSV - - -

1) Référence à l'amplitude.

2) Référence à la phase et à l'amplitude.

3) Référence à la fondamentale.

4) Référence à la valeur efﬁcace.

5) Classe de précision 0,5 avec convertisseur ../5A. Classe de précision 1 avec convertisseur ../1A.

* Lorsque les valeurs de travail totales maxi sont atteintes, l'afﬁchage saute à nouveau sur 0 W.

UMG 96RM

Liste d'adresses de paramètres et de Modbus

Dans l'extrait de la liste de paramètres ci-après ﬁgurent des réglages qui sont nécessaires pour l'exploitation correcte de l'UMG 96RM, comme par ex. les transformateurs d'intensité et l'adresse de l'appareil. Les valeurs de la liste de paramètres peuvent être décrites et lues.

Dans l'extrait de la liste de valeurs mesurées sont sauvegardés les valeurs de mesure mesurées et calculées, les données d'état des sorties et les valeurs du protocole.

Un aperçu général des paramètres et des valeurs mesurées est fourni dans le document „Liste d'adresses Modbus“ sur le CD ou sur Internet.

Les adresses dans la plage 0 - 99 mentionnées dans cette documentation peuvent être directement réglées sur l'appareil. La plage d'adresses à partir de 1 000 peut être exclusivement traitée par Modbus !

Tableau 1 - Liste de paramètres

Adresse Format RD/WR Unité Remarque Plage de réglage Préréglage

0 SHORT RD/WR - Adresse d’appareil 0..255 1 SHORT RD/WR kbps Vitesse de transmission (0 = 9,6 kbps, 0..7 4 1 = 19,2 kbps, 2 = 38,4 kbps, (5..7 à usage 3 = 57,6 kbps, 4 = 115,2 kbps) interne) 2 SHORT RD/WR - Modbus maître: 0 = esclave, 0, 1 0 1 = maître (uniquement sur Ethernet) 3 SHORT RD/WR - Bits d'arrêt (0 = 1 bit, 1 = 2 bits) 0, 1 0

10 FLOAT RD/WR A Transformateur d'intensité I1, primaire 0..1000000 12 FLOAT RD/WR A Transformateur d'intensité I1, sec. 1..5 5 14 FLOAT RD/WR V Transformateur de tension V1, prim. 0..1000000 16 FLOAT RD/WR V Transformateur de tension V1, sec. 100, 400 400 18 FLOAT RD/WR A Transformateur d'intensité I2, primaire 0..1000000

(*1)

Les valeurs 0 et 248 à 255 sont réservées et ne doivent pas être utilisées.

(*2)

La valeur réglable 0 ne fournit pas de valeurs de travail signiﬁcatives et ne doit pas être utilisée.

(*1)

(*2)

400

(*2)

UMG 96RM

Adresse Format RD/WR Unité Remarque Plage de réglage Préréglage

20 FLOAT RD/WR A Transformateur d'intensité I2, sec. 1..5 5 22 FLOAT RD/WR V Transformateur de tension V2, prim. 0..1000000 400 24 FLOAT RD/WR V Transformateur de tension V2, sec. 100, 400 400 26 FLOAT RD/WR A Transformateur d'intensité I3, primaire 0..1000000 5 28 FLOAT RD/WR A Transformateur d'intensité I3, sec. 1..5 5 30 FLOAT RD/WR V Transformateur de tension V3, prim. 0..1000000 400 32 FLOAT RD/WR V Transformateur de tension V3, sec. 100, 400 400 34 SHORT RD/WR Hz Détermination de la fréquence 0, 45 .. 65 0 0 = auto, 45 .. 65 = Hz 35 SHORT RD/WR - Contraste de l'afﬁchage 0 .. 9 5 0 (faible), 9 (haut) 36 SHORT RD/WR - Rétro-éclairage 0 .. 9 6 0 (sombre), 9 (clair) 37 SHORT RD/WR - Proﬁl d'afﬁchage 0 .. 3 0 0 = proﬁl d'afﬁchage préaffecté 1 = proﬁl d'afﬁchage préaffecté 2 = proﬁl d'afﬁchage préaffecté 3 = proﬁl d'afﬁchage à choisir librement 38 SHORT RD/WR - Proﬁl de changement d'afﬁchage 0 .. 3 0

0..2 = Afﬁchages préaffectés Proﬁls de changement 3 = à choisir librement Proﬁl de changement d'afﬁchage 39 SHORT RD/WR s Temps de changement 0 .. 60 0 40 SHORT RD/WR - Temps de moyenne, I 0 .. 8* 6 41 SHORT RD/WR - Temps de moyenne, P 0 .. 8* 6 42 SHORT RD/WR - Temps de moyenne, U 0 .. 8* 6

45 INT RD/WR mA Response threshold of 0 .. 50 5 current measuring I1 .. I3

* 0 = 5 s ; 1 = 10 s ; 2 = 15 s ; 3 = 30 s ; 4 = 1 mn ; 5 = 5 mn ; 6 = 8 mn ; 7 = 10 mn ; 8 = 15 mn.

UMG 96RM

Adresse Format RD/WR Unité Remarque Plage de réglage Préréglage

50 SHORT RD/WR - Mot de passe 0 .. 999 0 (pas de mot de passe) 100 SHORT RD/WR - Adresse de la valeur mesurée, Sortie numérique 1 0..32000 0 101 SHORT RD/WR - Adresse de la valeur mesurée, Sortie numérique 2 0..32000 0 102 FLOAT RD/WR Wh Valeur des impulsions, Sortie numérique 1 -1000000..+1000000 0 104 FLOAT RD/WR Wh Valeur des impulsions, Sortie numérique 2 -1000000..+1000000 0 106 SHORT RD/WR 10 ms Longueur min. des impulsions (1=10 ms) Sortie numérique 1/2 1..1000 5 (= 50 ms) 107 SHORT RD/WR - Résultat du groupe de comparateurs 1 ; 0,1 0 Relier A, B, C (1 = et ; 0 = ou) 108 FLOAT RD/WR - Comparateur 1A, valeur limite -1000000..+1000000 0 110 SHORT RD/WR - Comparateur 1A, Adresse de la valeur mesurée 0..32000 0 111 SHORT RD/WR s Comparateur 1A, Temps minimum de mise en marche 0..32000 0 112 SHORT RD/WR s Comparateur 1A, temps de préparation 0..32000 0 113 SHORT RD/WR - Comparateur 1A, opérateur 0,1 0 „>=“=0, „<“=1 114 FLOAT RD/WR - Comparateur 1B, valeur limite -1000000..+1000000 0 116 SHORT RD/WR - Comparateur 1B, Adresse de la valeur mesurée 0..32000 0 117 SHORT RD/WR s Comparateur 1B, Temps minimum de mise en marche 0..32000 0 118 SHORT RD/WR s Comparateur 1B, temps de préparation 0..32000 0

Sur l'écran, seuls les 3 premiers chiffres (###) d'une valeur sont représentés. Les valeurs

supérieures à 1 000 sont identiﬁées par "k". Exemple : 003k = 3000

UMG 96RM

Adresse Format RD/WR Unité Remarque Plage de réglage Préréglage

119 SHORT RD/WR - Comparateur 1B, opérateur 0,1 0 „>=“=0 „<“=1 120 FLOAT RD/WR - Comparateur 1C, valeur limite -1000000..+1000000 0 122 SHORT RD/WR - Comparateur 1C, Adresse de la valeur mesurée 0..32000 0 123 SHORT RD/WR s Comparateur 1C, Temps minimum de mise en marche 0..32000 0 124 SHORT RD/WR s Comparateur 1C, temps de préparation 0..32000 0 125 SHORT RD/WR - Comparateur 1C, opérateur 0,1 0 „>=“=0 „<“=1 126 SHORT RD/WR - Résultat du groupe de comparateurs 2 ; 0,1 0 Relier A, B, C (1 = et ; 0 = ou) 127 FLOAT RD/WR - Comparateur 2A, valeur limite -1000000..+1000000 0 129 SHORT RD/WR - Comparateur 2A, Adresse de la valeur mesurée 0..32000 0 130 SHORT RD/WR s Comparateur 2A, Temps minimum de mise en marche 0..32000 0 131 SHORT RD/WR s Comparateur 2A, temps de préparation 0..32000 0 132 SHORT RD/WR - Comparateur 2A, opérateur 0,1 0 „>=“=0 „<“=1 133 FLOAT RD/WR - Comparateur 2B, valeur limite -1000000..+1000000 0 135 SHORT RD/WR - Comparateur 2B, Adresse de la valeur mesurée 0..32000 0 136 SHORT RD/WR s Comparateur 2B, Temps minimum de mise en marche 0..32000 0 137 SHORT RD/WR s Comparateur 2B, temps de préparation 0..32000 0 138 SHORT RD/WR - Comparateur 2B, opérateur 0,1 0 „>=“=0 „<“=1 139 FLOAT RD/WR - Comparateur 2C, valeur limite -1000000..+1000000 0 141 SHORT RD/WR - Comparateur 2C, Adresse de la valeur mesurée 0..32000 0

UMG 96RM

Adresse Format RD/WR Unité Remarque Plage de réglage Préréglage

142 SHORT RD/WR s Comparateur 2C, Temps minimum de mise en marche 0..32000 0 143 SHORT RD/WR s Comparateur 2C, temps de préparation 0..32000 0 144 SHORT RD/WR - Comparateur 2C, opérateur 0,1 0 „>=“ = 0 „<“ = 1

200 SHORT RD/WR - Choix de la source pour Sortie numérique 1 0..4 *1 0 201 SHORT RD/WR - Sortie numérique d'inverseur 1 0..1 *2 0 202 SHORT RD/WR - Choix de la source pour Sortie numérique 2 0..4 *1 0 203 SHORT RD/WR - Sortie numérique d'inverseur 2 0..1 *2 0

500 SHORT RD/WR - Affectation des connexions, I L1 -3..0..+3 +1 501 SHORT RD/WR - Affectation des connexions, I L2 -3..0..+3 +2 502 SHORT RD/WR - Affectation des connexions, I L3 -3..0..+3 +3 503 SHORT RD/WR - Affectation des connexions, U L1 0..3 1 504 SHORT RD/WR - Affectation des connexions, U L2 0..3 2 505 SHORT RD/WR - Affectation des connexions, U L3 0..3 3 506 SHORT RD/WR - Supprimer les valeurs mini et maxi 0..1 0 507 SHORT RD/WR - Supprimer le compteur d'énergie 0..1 0 508 SHORT RD/WR - Forcer la description de l'EEPROM. 0..1 0

Remarque : Les valeurs d'énergie et les valeurs mini-maxi sont écrites toutes les 5 minutes dans l'EEPROM.

509 SHORT RD/WR - Schéma de raccordement "tension" 0..7 0 510 SHORT RD/WR - Schéma de raccordement "intensité" 0..8 0 511 SHORT RD/WR - Tension pertinente pour THD et FFT 0, 1 0

Les tensions pour THD et FFT peuvent être afﬁchées comme L-N ou L-L sur l'écran. 0 = LN, 1 = LL

0 = groupe de comparateurs, 1 = sortie d'impulsions, 2 = valeur provenant d'une source externe (Modbus),

3 = réservé, 4 = réservé; *2 0 = pas inversé, 1 = inversé

UMG 96RM

Adresse Format RD/WR Unité Remarque Plage de réglage Préréglage

512 SHORT RD/WR - Année 0..99 *2 513 SHORT RD/WR - Mois 0..12 *2 514 SHORT RD/WR - Jour 0..31 *2 515 SHORT RD/WR - Heure 0..24 *2 516 SHORT RD/WR - Minute 0..59 *2 517 SHORT RD/WR - Seconde 0..59 *2

600 UINT RD/WR - Dépassement de la plage de mesure 0..0xFFFFFFFF 602 SHORT RD/WR - Valeur Modbus pour la sortie 1 0, 1 605 SHORT RD/WR - Valeur Modbus pour la sortie 2 0, 1 608 SHORT RD - Etat de la sortie 1 609 SHORT RD - Etat de la sortie 2 610 SHORT RD - Résultat de la comparaison 1 sortie A 611 SHORT RD - Résultat de la comparaison 1 sortie B 612 SHORT RD - Résultat de la comparaison 1 sortie C 613 SHORT RD - Résultat de la comparaison 2 sortie A 614 SHORT RD - Résultat de la comparaison 2 sortie B 615 SHORT RD - Résultat de la comparaison 2 sortie C 616 SHORT RD - Résultat de la liaison, groupe de comparateurs 1 617 SHORT RD - Résultat de la liaison, groupe de comparateurs 2

750 SHORT RD - Version du logiciel 754 SERNR RD - Numéro de série 756 SERNR RD - Numéro de fabrication

- = Retourner les connexions, chiffre 1..3 = affectation des phases, chiffre 0 = canal désactivé.

- = Réglage des valeurs uniquement pour les extensions d'UMG 96RM avec batterie et horloge.

UMG 96RM

Tableau 2 - Liste d'adresses de Modbus

(valeurs mesurées fréquemment requises)

Modbus Adresse Adresse par l'écran Format RD/WR Unité Remarque

19000 808 ﬂoat RD V Voltage L1-N 19002 810 ﬂoat RD V Voltage L2-N 19004 812 ﬂoat RD V Voltage L3-N 19006 814 ﬂoat RD V Voltage L1-L2 19008 816 ﬂoat RD V Voltage L2-L3 19010 818 ﬂoat RD V Voltage L3-L1 19012 860 ﬂoat RD A Current, L1 19014 862 ﬂoat RD A Current, L2 19016 864 ﬂoat RD A Current, L3 19018 866 ﬂoat RD A Vector sum; IN=I1+I2+I3 19020 868 ﬂoat RD W Real power L1 19022 870 ﬂoat RD W Real power L2 19024 872 ﬂoat RD W Real power L3 19026 874 ﬂoat RD W Sum; Psum3=P1+P2+P3 19028 884 ﬂoat RD VA Apparent power S L1 19030 886 ﬂoat RD VA Apparent power S L2 19032 888 ﬂoat RD VA Apparent power S L3 19034 890 ﬂoat RD VA Sum; Ssum3=S1+S2+S3

Un aperçu général des paramètres et des valeurs mesurées est fourni dans le document „Liste d'adresses Modbus“ sur le CD ou sur Internet.

Modbus Adresse Adresse par l'écran Format RD/WR Unité Remarque

19036 876 ﬂoat RD var Fund. reactive power (mains frequ.) Q L1 19038 878 ﬂoat RD var Fund. reactive power (mains frequ.) Q L2 19040 880 ﬂoat RD var Fund. reactive power (mains frequ.) Q L3 19042 882 ﬂoat RD var Sum; Qsum3=Q1+Q2+Q3 19044 820 ﬂoat RD - Fund.power factor, CosPhi; U L1-N IL1 19046 822 ﬂoat RD - Fund.power factor, CosPhi; U L2-N IL2 19048 824 ﬂoat RD - Fund.power factor, CosPhi; U L3-N IL3 19050 800 ﬂoat RD Hz Measured frequency 19052 - ﬂoat RD - Rotation ﬁeld; 1=right, 0=none, -1=left 19054 - ﬂoat RD Wh Real energy L1 19056 - ﬂoat RD Wh Real energy L2 19058 - ﬂoat RD Wh Real energy L3 19060 - ﬂoat RD Wh Real energy L1..L3 19062 - ﬂoat RD Wh Real energy L1, consumed 19064 - ﬂoat RD Wh Real energy L2, consumed 19066 - ﬂoat RD Wh Real energy L3, consumed 19068 - ﬂoat RD Wh Real energy L1..L3, consumed, rate 1 19070 - ﬂoat RD Wh Real energy L1, delivered 19072 - ﬂoat RD Wh Real energy L2, delivered 19074 - ﬂoat RD Wh Real energy L3, delivered 19076 - ﬂoat RD Wh Real energy L1..L3, delivered 19078 - ﬂoat RD VAh Apparent energy L1 19080 - ﬂoat RD VAh Apparent energy L2 19082 - ﬂoat RD VAh Apparent energy L3 19084 - ﬂoat RD VAh Apparent energy L1..L3 19086 - ﬂoat RD varh Reactive energy L1 19088 - ﬂoat RD varh Reactive energy L2 19090 - ﬂoat RD varh Reactive energy L3 19092 - ﬂoat RD varh Reactive energy L1..L3 19094 - ﬂoat RD varh Reactive energy, inductive, L1 19096 - ﬂoat RD varh Reactive energy, inductive, L2

UMG 96RM

Modbus Adresse Adresse par l'écran Format RD/WR Unité Remarque

19098 - ﬂoat RD varh Reactive energy, inductive, L3 19100 - ﬂoat RD varh Reactive energy L1..L3, ind. 19102 - ﬂoat RD varh Reactive energy, capacitive, L1 19104 - ﬂoat RD varh Reactive energy, capacitive, L2 19106 - ﬂoat RD varh Reactive energy, capacitive, L3 19108 - ﬂoat RD varh Reactive energy L1..L3, cap. 19110 836 ﬂoat RD % Harmonic, THD, U L1-N 19112 838 ﬂoat RD % Harmonic, THD, U L2-N 19114 840 ﬂoat RD % Harmonic, THD, U L3-N 19116 908 ﬂoat RD % Harmonic, THD, I L1 19118 910 ﬂoat RD % Harmonic, THD, I L2 19120 912 ﬂoat RD % Harmonic, THD, I L3

UMG 96RM

Schémas dimensionnels

+0,8

Cote de coupe : Cote de coupe : 92

Vue de dos Aperçu

x 92

+0,8

mm.

max. 6

□ 96

100

□ 91,5

Vue Bas

UMG 96RM

□ 91,5

UMG 96RM

Aperçu des afﬁchages de valeurs mesurées

A01

Valeurs mesurées

Tension L1-N Tension L2-N Tension L3-N

A02

Valeurs mesurées

Tension L1-L2 Tension L2-L3 Tension L3-L1

A03

Valeurs mesurées

Courant L1 Courant L2 Courant L3

A04

Valeur mesurée

Somme

Courant sur N

A05

Valeurs mesurées Puissance réelle L1 Puissance réelle L2 Puissance réelle L3

A06

Valeur mesurée

Somme

Puissance réelle

B01

Valeurs moyennes

Tension L1-N Tension L2-N Tension L3-N

B02

Valeurs moyennes

Tension L1-L2 Tension L2-L3 Tension L3-L1

B03

Valeurs moyennes

Courant L1 Courant L2 Courant L3

B04

Valeur moyenne

Somme

Courant sur N

B05

Valeur moyenne Puissance réelle L1 Puissance réelle L2 Puissance réelle L3

B06

Valeur moyenne

Somme

Puissance réelle

Valeurs maxi Tension L1-N Tension L2-N Tension L3-N

Valeurs maxi Tension L1-L2 Tension L2-L3 Tension L3-L1

Valeurs maxi

Total des valeurs

Courant sur N

Valeurs maxi

Puissance réelle L1 Puissance réelle L2 Puissance réelle L3

Puissance réelle

C01

C02

C03

Courant L1 Courant L2 Courant L3

C04

Valeur maxi

mesurées

C05

C06

Valeur maxi

Somme

D01

Valeurs minimales

Tension L1-N Tension L2-N Tension L3-N

D02

Valeurs minimales

Tension L1-L2 Tension L2-L3 Tension L3-L1

D03

Valeurs maxi (moyennes)

Courant L1 Courant L2 Courant L3

D04

Valeurs maxi

Total des valeurs

moyennes

Courant sur N

D06

Valeur maxi

Somme

Valeur moyenne effective

UMG 96RM

A07

Valeurs mesurées Puissance apparente L1 Puissance apparente L2 Puissance apparente L3

A08

Valeur mesurée

Somme

Puissance apparente

A09

Valeurs mesurées Puissance apparente L1 Puissance apparente L2 Puissance apparente L3

A10

Valeur mesurée

Total des puissances

apparentes

A11

Valeur mesurée

Facteur de distorsion

harmonique totale THD

U L1

A12

Valeur mesurée

Facteur de distorsion

harmonique totale THD

I L1

B07

Valeurs moyennes Puissance apparente L1 Puissance apparente L2 Puissance apparente L3

B08

Valeur moyenne

Somme

Puissance apparente

B09

Valeurs moyennes Puissance apparente L1 Puissance apparente L2 Puissance apparente L3

B10

Valeur moyenne

Total des puissances

apparentes

B11

Valeur mesurée

Facteur de distorsion

harmonique totale THD

U L2

B12

Valeur mesurée

Facteur de distorsion

harmonique totale THD

I L2

C07

Valeurs maxi Puissance apparente L1 Puissance apparente L2 Puissance apparente L3

C08

Valeur maxi

Somme

Puissance apparente

C09

Valeurs maxi (ind) Puissance apparente L1 Puissance apparente L2 Puissance apparente L3

C10

Valeur maxi (ind)

Total des puissances

apparentes

C11

Valeur mesurée

Facteur de distorsion

harmonique totale THD

U L3

C12

Valeur mesurée

Facteur de distorsion

harmonique totale THD

I L3

UMG 96RM

A13

Valeur maxi

Facteur de distorsion

harmonique totale THD

U L1

A14

Valeur maxi

Facteur de distorsion

harmonique totale THD

I L1

A15

Valeur mesurée

L1 cos(phi) L2 cos(phi) L3 cos(phi)

A16

Valeur mesurée

Total cos(phi)

A17

Valeur mesurée

Fréquence L1

Afﬁchage du champ

magnétique rotatif

A18

Valeur mesurée

Total de l'énergie active

(sans blocage anti-retour)

B13

Valeur maxi

Facteur de distorsion

harmonique totale THD

U L2

B14

Valeur maxi

Facteur de distorsion

harmonique totale THD

I L2

B16

Valeur moyenne

Total cos(phi)

B18

Valeur mesurée

Total de l'énergie active

(Référence)

C13

Valeur maxi

Facteur de distorsion

harmonique totale THD

U L3

C14

Valeur maxi

Facteur de distorsion

harmonique totale THD

I L3

C18

Valeur mesurée

Total de l'énergie active

(Livraison)

D18

Valeur mesurée

Somme

Energie apparente

UMG 96RM

A19

Valeur mesurée (ind)

Energie réactive

A20

Compteur d'heures

de marche 1

A21

Valeur mesurée

1. Oscillations harmoniques

U L1

A22

Valeur mesurée

1. Oscillations harmoniques

U L2

A23

Valeur mesurée

1. Oscillations harmoniques

U L3

A24

Valeur mesurée

1. Oscillations harmoniques

I L1

B19

Valeur mesurée

Somme

Energie réactive

cap.

B20

Comparateur 1

Temps de marche total

B21

Valeur mesurée

3. Oscillation harm. U L1

B22

Valeur mesurée

3. Oscillation harm. U L2

B23

Valeur mesurée

3. Oscillation harm. U L3

B24

Valeur mesurée

3. Oscillation harm.

I L1

C19

Valeur mesurée

Somme

Energie réactive

ind.

...

Les menus marqués ne sont pas afﬁchés dans le préréglage d'usine.

G20

Comparateur 6

Temps de marche total

H21

Valeur mesurée

15. Oscillation harm. U L1

H22

Valeur mesurée

15. Oscillation harm. U L2

H23

Valeur mesurée

15. Oscillation harm. U L3

H24

Valeur mesurée

15. Oscillation harm.

I L1

UMG 96RM

Valeur mesurée

100

A25

1. Oscillations harmoniques

I L2

A26

1. Oscillations harmoniques

I L3

A27

Valeur maxi

1. Oscillations harmoniques

U L1

A28

Valeur maxi

1. Oscillations harmoniques

U L2

A29

Valeur maxi

1. Oscillations harmoniques

U L3

A30

Valeur maxi

1. Oscillations harmoniques

I L1

B25

Valeur mesurée

3. Oscillation harm. I L2

B26

Valeur mesurée

3. Oscillation harm. I L3

...

Valeur mesurée

15. Oscillation harm.

H26

Valeur mesurée

15. Oscillation harm.

B27

Valeur maxi

3. Oscillations harmoniques

U L1

...

Valeur maxi

15. Oscillations harmoniques

B28

Valeur maxi

3. Oscillations harmoniques

U L2

...

Valeur maxi

15. Oscillations harmoniques

B29

Valeur maxi

3. Oscillations harmoniques

U L3

...

Valeur maxi

15. Oscillations harmoniques

B30

Valeur maxi

3. Oscillations harmoniques

I L1

...

Valeur maxi

15. Oscillations harmoniques

Les menus marqués ne sont pas afﬁchés dans le préréglage d'usine.

H25

I L2

I L3

H27

U L1

H28

U L2

H29

U L3

H30

I L1

Janitza UMG 96 RM User guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Généralités

Contrôle à l'entrée

Contenu de la livraison

Accessoires livrables

Description du produit

Utilisation conforme

Caractéristiques de performances de l’appareil de base

Procédé de mesure

Logiciel d'analyse de réseau GridVis

Variantes de connexion

Montage

Installation

Tension d’alimentation

Mesure de la tension

Mesure de l'intensité

Interface RS485

Sorties numériques

Commande

Mode de programmation

Paramètres et valeurs mesurées

Appliquer la tension d'alimentation

Transformateur d'intensité et de tension

Programmer le transformateur d'intensité

Programmer le transformateur de tension

Programmer les paramètres

Mise en service

Appliquer la tension d'alimentation

Appliquer la tension de mesure

Appliquer la tension de mesure

Direction du champ magnétique rotatif

Contrôler l'affectation des phases

Contrôle de la mesure de la puissance

Contrôle des sommations de puissance

Interface RS485

Sorties numériques

Sortie d'impulsions

Comparateur

Entretien et maintenance

Messages d’erreur

Caractéristiques techniques

Paramètres des fonctions

Tableau 1 - Liste de paramètres

Tableau 2 - Liste d'adresses de Modbus

Schémas dimensionnels
