Janitza UMG 96-PA User guide [ml]

Allgemeines

www.janitza.de

Dok Nr. 2.061.012.1e 02/2018 Art. Nr. 33.03.360

Sicherheit

Sicherheitshinweise

Die Installationsanleitung stellt kein vollständi- ges Verzeichnis aller für den Betrieb des Geräts erforderlichen Sicherheitsmaßnahmen dar. Besondere Betriebsbedingungen können weitere Maßnahmen erfordern. Die Installati- onsanleitung enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit und zur Vermeidung von Sachschäden beachten müssen.

Verwendete Symbole:

Sicherheitshinweise sind durch ein Warndreieck hervorgehoben und je nach Gefährdungsgrad wie folgt dargestellt:

Haftungsausschluss

Die Beachtung der Informationsprodukte zu den Geräten ist Voraussetzung für den sicheren Betrieb und um angegebene Leistungsmerk- male und Produkteigenschaften zu erreichen. Für Personen-, Sach - oder Vermögensschä- den, die durch Nichtachtung der Informations- produkte entstehen, übernimmt die Janitza electronics GmbH keine Haftung. Sorgen Sie dafür, dass Ihre Informations- produkte leserlich zugänglich sind.

Weiterführende Dokumentationen ﬁ nden Sie auf unserer Website www.janitza.de unter Support > Downloads.

Urheberrechtsvermerk

Technische Änderungen vorbehalten

• Achten Sie darauf, dass Ihr Gerät mit der Installationsanleitung übereinstimmt.

• Lesen und verstehen Sie zunächst produkt- begleitende Dokumente.

• Produktbegleitende Dokumente während der gesamten Lebensdauer verfügbar halten und gegebenenfalls an nachfolgende Benutzer weitergeben.

• Bitte informieren Sie sich über Geräte- Revisionen und die damit verbundenen Anpassungen der produktbegleitenden Dokumentation auf www.janitza.de.

Entsorgung

Bitte beachten Sie nationale Bestimmungen! Entsorgen Sie gegebenenfalls einzelne Teile, je nach Beschaffenheit und existierende länder- speziﬁ sche Vorschriften, z.B. als:

• Elektroschrott

• Kunststoffe

• Metalle

oder beauftragen Sie einen zertiﬁ zierten Entsorgungsbetrieb mit der Verschrottung.

Relevante Gesetze, angewendete Normen und Richtlinien

Die von der Janitza electronics GmbH ange- wendeten Gesetze, Normen und Richtlinien für das Gerät entnehmen Sie der Konformitätser- klärung auf unserer Website (www.janitza.de).

Sicherheit

Sicherheitshinweise

Verwendete Symbole:

Dieses Symbol als Zusatz zu den Sicherheitshinweisen deutet auf eine elektrische Gefahr hin.

Dieses Symbol als Zusatz zu den Sicherheitshinweisen deutet auf eine potenzielle Gefahr hin.



Dieses Symbol mit dem Wort HINWEIS! beschreibt:

• Verfahren, die keine Verlet- zungsgefahren bergen.

• Wichtige Informationen, Ver- fahren oder Handhabungen.

Sicherheitshinweise sind durch ein Warndreieck hervorgehoben und je nach Gefährdungsgrad wie folgt dargestellt:

GEFAHR!

Weist auf eine unmittelbar dro- hende Gefahr hin, die zu schwe- ren bzw. tödlichen Verletzungen führt.

WARNUNG!

Weist auf eine möglicherweise gefährliche Situation hin, die zu schweren Verletzungen oder Tod führen kann.

VORSICHT!

Weist auf eine möglicherweise gefährliche Situation hin, die zu leichten Verletzungen oder Sach- schäden führen kann.

Maßnahmen zur Sicherheit

Beim Betrieb elektrischer Geräte stehen zwangsläuﬁ g bestimmte Teile dieser Geräte un- ter gefährlicher Spannung. Es können deshalb schwere Körperverletzung oder Sachschäden auftreten, wenn nicht fachgerecht gehandelt wird:

• Vor Anschluss von Verbindungen das Gerät, am Schutzleiteranschluss, wenn vorhanden, erden.

• Gefährliche Spannungen können in allen mit der Spannungsversorgung verbundenen Schaltungsteilen anstehen.

• Auch nach Abtrennen der Versorgungsspan- nung können gefährliche Spannungen im Gerät vorhanden sein (Kondensatorspeicher).

• Betriebsmittel mit Stromwandlerkreisen nicht offen betreiben.

• Die im Benutzerhandbuch und auf dem Typenschild genannten Grenzwerte nicht überschreiten! Dies ist auch bei der Prüfung und der Inbetriebnahme zu beachten!

• Beachten Sie Sicherheits- und Warnhinwei- se in den Dokumenten, die zu den Geräten gehören!

Qualiﬁ ziertes Personal

Um Personen- und Sachschäden zu vermeiden, darf nur qualiﬁ ziertes Personal mit elektro- technischer Ausbildung am Gerät arbeiten mit Kenntnissen

• der nationalen Unfallverhütungsvorschriften

• in Standards der Sicherheitstechnik

• in Installation, Inbetriebnahme und Betrieb des Geräts.

Bestimmungsgemäße Verwendung

Das Gerät ist

• für den Einbau in Schaltschränke und Instal- lationskleinverteiler bestimmt. Die Einbaula- ge ist beliebig (Bitte beachten Sie Schritt 3 „Montage“).

• nicht für den Einbau in Fahrzeuge bestimmt! Der Einsatz des Geräts in nicht ortsfesten Ausrüstungen gilt als außergewöhnliche Um- weltbedingung und ist nur nach gesonderter Vereinbarung zulässig.

• nicht für den Einbau in Umgebungen mit schädlichen Ölen, Säuren, Gasen, Dämpfen, Stäuben, Strahlungen, usw. bestimmt.

Der einwandfreie und sichere Betrieb des Geräts setzt sachgemäßen Transport, sachge- mäße Lagerung, Aufstellung und Montage sowie Bedienung und Instandhaltung voraus.

Das UMG 96-PA ist ein multifunktionaler Netzanalysator der:

• Elektrische Größen, wie Spannung, Strom, Frequenz, Leistung, Arbeit, Oberschwing- ungen (bis zur 25sten) u. a. in der Gebäude-Installation, an Verteilern, Leistungsschaltern und Schienenverteilern misst und berechnet.

• Messergebnisse anzeigt, speichert und über Schnittstellen übermittelt.

Geräte-Kurzbeschreibung

Bauen Sie das UMG 96-PA in die wettergeschützte Fronttafel von Schaltschränken ein.

Ausbruchmaß: 92

+0,8

x 92

+0,8

Beachten Sie! Für ausreichende Belüftung

• das Gerät senkrecht ein bauen!

• Abstände zu benachbar- ten Bauteilen einhalten!

Abb. Einbaulage Rückansicht UMG 96-PA

Montage Versorgungsspannung anlegen

Die Höhe der Versorgungsspannung für Ihr Gerät entnehmen Sie dem Typenschild. Nach An- schluss der Versorgungsspannung, erscheint eine Anzeige auf dem Display. Erscheint keine Anzei- ge, überprüfen Sie, ob die Versorgungsspannung im Nennspannungsbereich liegt.

Trennvorrichtung

VORSICHT!

Sachschaden durch Nichtbeachtung der Montagehinweise

Nichtbeachtung der Montagehinweise kann Ihr Gerät beschädigen oder zerstören.

Sorgen Sie in Ihrer Einbau-Umgebung für ausreichende Luftzirkulation, bei hohen Umgebungs- temperaturen ggf. für Kühlung.



HINWEIS!

Nähere Informationen zu Geräte-Funktionen, -Daten und -Montage ﬁ nden Sie im Benutzerhand- buch.

PE/FE

Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 Fax +49 6441 9642-30 E-Mail: info@janitza.de www.janitza.de

Power Analyser

UMG 96-PA

Installationsanleitung



Installation



Geräte-Einstellungen

English version:

see rear side

Benutzerhandbuch:

Allgemeines

Haftungsausschluss

Die Beachtung der Informationsprodukte zu den Geräten ist Voraussetzung für den sicheren Betrieb und um angegebene Leistungsmerkmale und Produkteigenschaften zu erreichen. Für Personen-, Sach - oder Vermögensschäden, die durch Nichtachtung der Informationsprodukte entstehen, übernimmt die Janitza electronics GmbH keine Haftung. Sorgen Sie dafür, dass Ihre Informationsprodukte leserlich zugänglich sind.

Weiterführende Dokumentationen ﬁ nden Sie auf unserer Website www.janitza.de unter Support > Downloads.

Urheberrechtsvermerk

Technische Änderungen vorbehalten

• Achten Sie darauf, dass Ihr Gerät mit der Installationsanleitung übereinstimmt.

• Lesen und verstehen Sie zunächst produktbegleitende Dokumente.

• Produktbegleitende Dokumente während der gesamten Lebensdauer verfügbar halten und gegebenenfalls an nachfolgende Benutzer weitergeben.

• Bitte informieren Sie sich über GeräteRevisionen und die damit verbundenen Anpassungen der produktbegleitenden Dokumentation auf www.janitza.de.

Entsorgung

Bitte beachten Sie nationale Bestimmungen! Entsorgen Sie gegebenenfalls einzelne Teile, je nach Beschaffenheit und existierende länderspeziﬁ sche Vorschriften, z.B. als:

• Elektroschrott

• Kunststoffe

• Metalle

oder beauftragen Sie einen zertiﬁ zierten Entsorgungsbetrieb mit der Verschrottung.

Relevante Gesetze, angewendete Normen und Richtlinien

Die von der Janitza electronics GmbH angewendeten Gesetze, Normen und Richtlinien für das Gerät entnehmen Sie der Konformitätserklärung auf unserer Website (www.janitza.de).

232

Sicherheit

Sicherheitshinweise

Die Installationsanleitung stellt kein vollständiges Verzeichnis aller für den Betrieb des Geräts erforderlichen Sicherheitsmaßnahmen dar. Besondere Betriebsbedingungen können weitere Maßnahmen erfordern. Die Installationsanleitung enthält Hinweise, die Sie zu Ihrer persönlichen Sicherheit und zur Vermeidung von Sachschäden beachten müssen.

Verwendete Symbole:

Dieses Symbol als Zusatz zu den

c m



Sicherheitshinweise sind durch ein Warndreieck hervorgehoben und je nach Gefährdungsgrad wie folgt dargestellt:

Sicherheitshinweisen deutet auf eine elektrische Gefahr hin.

Dieses Symbol als Zusatz zu den Sicherheitshinweisen deutet auf eine potenzielle Gefahr hin.

Dieses Symbol mit dem Wort HINWEIS! beschreibt:

• Verfahren, die keine Verlet-

• Wichtige Informationen, Ver-

zungsgefahren bergen.

fahren oder Handhabungen.

Weist auf eine unmittelbar dro-

GEFAHR!

WARNUNG!

VORSICHT!

Maßnahmen zur Sicherheit

Beim Betrieb elektrischer Geräte stehen zwangsläuﬁ g bestimmte Teile dieser Geräte unter gefährlicher Spannung. Es können deshalb schwere Körperverletzung oder Sachschäden auftreten, wenn nicht fachgerecht gehandelt wird:

• Vor Anschluss von Verbindungen das Gerät, am Schutzleiteranschluss, wenn vorhanden, erden.

• Gefährliche Spannungen können in allen mit der Spannungsversorgung verbundenen Schaltungsteilen anstehen.

hende Gefahr hin, die zu schweren bzw. tödlichen Verletzungen führt.

Weist auf eine möglicherweise gefährliche Situation hin, die zu schweren Verletzungen oder Tod führen kann.

Weist auf eine möglicherweise gefährliche Situation hin, die zu leichten Verletzungen oder Sachschäden führen kann.

1 / 12

• Auch nach Abtrennen der Versorgungsspannung können gefährliche Spannungen im Gerät vorhanden sein (Kondensatorspeicher).

• Betriebsmittel mit Stromwandlerkreisen nicht offen betreiben.

• Die im Benutzerhandbuch und auf dem Typenschild genannten Grenzwerte nicht überschreiten! Dies ist auch bei der Prüfung und der Inbetriebnahme zu beachten!

• Beachten Sie Sicherheits- und Warnhinweise in den Dokumenten, die zu den Geräten gehören!

Qualiﬁ ziertes Personal

Um Personen- und Sachschäden zu vermeiden, darf nur qualiﬁ ziertes Personal mit elektrotechnischer Ausbildung am Gerät arbeiten mit Kenntnissen

• der nationalen Unfallverhütungsvorschriften

• in Standards der Sicherheitstechnik

• in Installation, Inbetriebnahme und Betrieb des Geräts.

Bestimmungsgemäße Verwendung

Das Gerät ist

• für den Einbau in Schaltschränke und Installationskleinverteiler bestimmt. Die Einbaulage ist beliebig (Bitte beachten Sie Schritt 3 „Montage“).

• nicht für den Einbau in Fahrzeuge bestimmt! Der Einsatz des Geräts in nicht ortsfesten Ausrüstungen gilt als außergewöhnliche Umweltbedingung und ist nur nach gesonderter Vereinbarung zulässig.

• nicht für den Einbau in Umgebungen mit schädlichen Ölen, Säuren, Gasen, Dämpfen, Stäuben, Strahlungen, usw. bestimmt.

Der einwandfreie und sichere Betrieb des Geräts setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung und Montage sowie Bedienung und Instandhaltung voraus.

Versorgungsspannung anlegen

Sicherung

(UL/IEC listed)

Trennvorrichtung

PE/FE

Abb. Anschluss Versorgungsspannung.

Funktionserde

Allgemeines

Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support Tel. +49 6441 9642-22 Fax +49 6441 9642-30 E-Mail: info@janitza.de www.janitza.de

www.janitza.de

Dok Nr. 2.061.012.1e 02/2018 Art. Nr. 33.03.360

Power Analyser

UMG 96-PA

Installationsanleitung



Installation



Geräte-Einstellungen

English version:

see rear side

Sicherheit

Sicherheitshinweise

Verwendete Symbole:

Sicherheitshinweise sind durch ein Warndreieck hervorgehoben und je nach Gefährdungsgrad wie folgt dargestellt:

Benutzerhandbuch:

Haftungsausschluss

Weiterführende Dokumentationen ﬁ nden Sie auf unserer Website www.janitza.de unter Support > Downloads.

Urheberrechtsvermerk

Technische Änderungen vorbehalten

• Achten Sie darauf, dass Ihr Gerät mit der Installationsanleitung übereinstimmt.

• Lesen und verstehen Sie zunächst produkt- begleitende Dokumente.

• Produktbegleitende Dokumente während der gesamten Lebensdauer verfügbar halten und gegebenenfalls an nachfolgende Benutzer weitergeben.

• Bitte informieren Sie sich über Geräte- Revisionen und die damit verbundenen Anpassungen der produktbegleitenden Dokumentation auf www.janitza.de.

Entsorgung

Bitte beachten Sie nationale Bestimmungen! Entsorgen Sie gegebenenfalls einzelne Teile, je nach Beschaffenheit und existierende länder- speziﬁ sche Vorschriften, z.B. als:

• Elektroschrott

• Kunststoffe

• Metalle

oder beauftragen Sie einen zertiﬁ zierten Entsorgungsbetrieb mit der Verschrottung.

Relevante Gesetze, angewendete Normen und Richtlinien

Die von der Janitza electronics GmbH ange- wendeten Gesetze, Normen und Richtlinien für das Gerät entnehmen Sie der Konformitätser- klärung auf unserer Website (www.janitza.de).

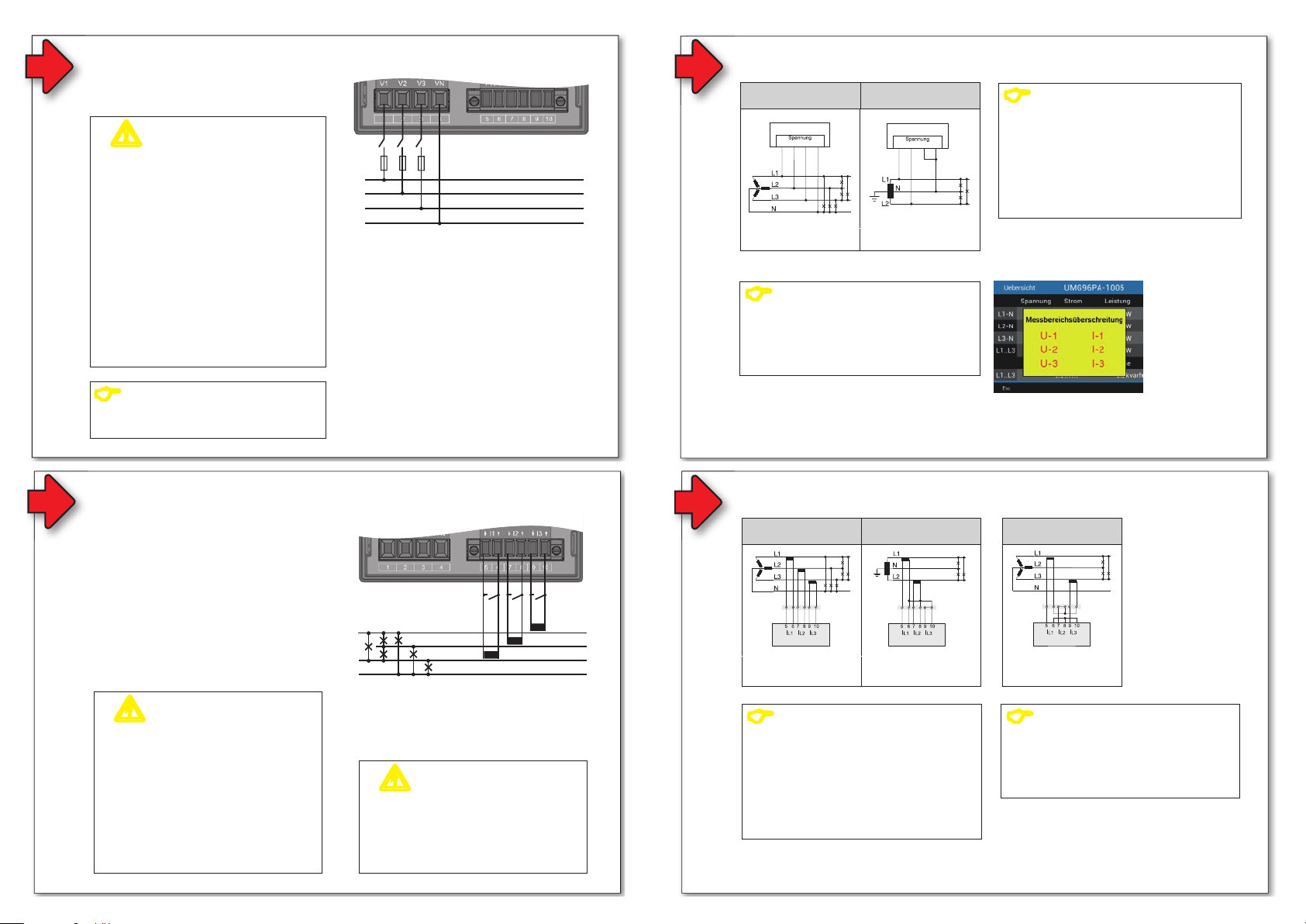

Spannungsmessung

Das Gerät hat 3 Spannungsmesseingänge und eignet sich für verschiedene Anschlussvarianten.

Durch Nichtbeachtung der Anschlussbedingun- gen für die Spannungsmesseingänge können Sie sich verletzen oder das Gerät beschädigen. Beachten Sie deshalb:



Netzsysteme

Geeignete Netzsysteme und Maximale-Nennspannungen (DIN EN 61010-1/A1):

Das Gerät kann in

• TN- und TT-Netzen

• Wohn- und Industriebereichen

eingesetzt werden.

Dreiphasen-Vierleitersysteme

mit geerdetem Neutralleiter

L3 EE

L1 L2

L3 E

L2 L3 EE

IEC U

L-N

/ U

L-L:

417 VLN / 720 VLL

UL U

L-N

/ U

L-L:

347 VLN / 600 VLL

Allgemeines

Sicherheit

Sicherheitshinweise

Verwendete Symbole:

Dieses Symbol als Zusatz zu den Sicherheitshinweisen deutet auf eine elektrische Gefahr hin.

Dieses Symbol als Zusatz zu den Sicherheitshinweisen deutet auf eine potenzielle Gefahr hin.



Dieses Symbol mit dem Wort HINWEIS! beschreibt:

• Verfahren, die keine Verlet- zungsgefahren bergen.

• Wichtige Informationen, Ver- fahren oder Handhabungen.

Sicherheitshinweise sind durch ein Warndreieck hervorgehoben und je nach Gefährdungsgrad wie folgt dargestellt:

GEFAHR!

Weist auf eine unmittelbar dro- hende Gefahr hin, die zu schwe- ren bzw. tödlichen Verletzungen führt.

WARNUNG!

Weist auf eine möglicherweise gefährliche Situation hin, die zu schweren Verletzungen oder Tod führen kann.

VORSICHT!

Weist auf eine möglicherweise gefährliche Situation hin, die zu leichten Verletzungen oder Sach- schäden führen kann.

Maßnahmen zur Sicherheit

• Vor Anschluss von Verbindungen das Gerät, am Schutzleiteranschluss, wenn vorhanden, erden.

• Gefährliche Spannungen können in allen mit der Spannungsversorgung verbundenen Schaltungsteilen anstehen.

Haftungsausschluss

Weiterführende Dokumentationen ﬁ nden Sie auf unserer Website www.janitza.de unter Support > Downloads.

Urheberrechtsvermerk

Technische Änderungen vorbehalten

• Achten Sie darauf, dass Ihr Gerät mit der Installationsanleitung übereinstimmt.

• Lesen und verstehen Sie zunächst produkt- begleitende Dokumente.

• Produktbegleitende Dokumente während der gesamten Lebensdauer verfügbar halten und gegebenenfalls an nachfolgende Benutzer weitergeben.

• Bitte informieren Sie sich über Geräte- Revisionen und die damit verbundenen Anpassungen der produktbegleitenden Dokumentation auf www.janitza.de.

Entsorgung

Bitte beachten Sie nationale Bestimmungen! Entsorgen Sie gegebenenfalls einzelne Teile, je nach Beschaffenheit und existierende länder- speziﬁ sche Vorschriften, z.B. als:

• Elektroschrott

• Kunststoffe

• Metalle

oder beauftragen Sie einen zertiﬁ zierten Entsorgungsbetrieb mit der Verschrottung.

Relevante Gesetze, angewendete Normen und Richtlinien

Die von der Janitza electronics GmbH ange- wendeten Gesetze, Normen und Richtlinien für das Gerät entnehmen Sie der Konformitätser- klärung auf unserer Website (www.janitza.de).

Spannungsmessung

Das Gerät hat 3 Spannungsmesseingänge und eignet sich für verschiedene Anschlussvarianten.

VORSICHT!

Verletzungsgefahr oder Beschädigung des Geräts

Durch Nichtbeachtung der Anschlussbedingun- gen für die Spannungsmesseingänge können Sie sich verletzen oder das Gerät beschädigen. Beachten Sie deshalb:

• Die Spannungsmesseingänge

- nicht mit Gleichspannnung belegen.

- mit einer geeigneten, gekennzeichneten

und in der Nähe platzierten Sicherung und Trennvorrichtung (Alternativ: Leitungsschutzschalter) versehen.

- sind berührungsgefährlich.

• Spannungen, die die erlaubten Netz-

Nennspannungen überschreiten über Spannungswandler anschließen.

• Messspannungen und -ströme müssen aus dem gleichen Netz stammen.



HINWEIS!

Alternativ zur Sicherung und Trennvorrich- tung können Sie einen Leitungsschutz- schalter verwenden.

Anschlussvariante „Direkte Spannungsmessung in einem Dreiphasen-Vierleitersystem“

Die Spannungsmesseingänge sind für Messungen in Niederspannungsnetzen ausgelegt, in denen Nennspannungen bis

• 417 V Phase gegen Erde und 720 V Phase gegen Phase im 4-Leitersystem oder

• 600 V Phase gegen Phase im 3-Leitersystem

vorkommen. Die Bemessungs- und Stoßspannungen entspre- chen der Überspannungskategorie 600 V CATIII.

L2 L3 N

Trennvorrichtung

Sicherung (UL/IEC listed)

1) 1) 1)

2) 2) 2)

L1 L2

L3 E

L2 L3 EE

Geräte-Kurzbeschreibung

Das UMG 96-PA ist ein multifunktionaler Netzanalysator der:

• Elektrische Größen, wie Spannung, Strom, Frequenz, Leistung, Arbeit, Oberschwingungen (bis zur 25sten) u. a. in der Gebäude-Installation, an Verteilern, Leistungsschaltern und Schienenverteilern misst und berechnet.

• Messergebnisse anzeigt, speichert und über Schnittstellen übermittelt.

VORSICHT!

Nichtbeachtung der Montagehinweise kann Ihr Gerät beschädigen oder zerstören.

Sorgen Sie in Ihrer Einbau-Umgebung für ausreichende Luftzirkulation, bei hohen Umgebungstemperaturen ggf. für Kühlung.

HINWEIS!

Nähere Informationen zu Geräte-Funktionen, -Daten und -Montage ﬁ nden Sie im Benutzerhand-



buch.

Sachschaden durch Nichtbeachtung der Montagehinweise

Montage

Bauen Sie das UMG 96-PA in die wettergeschützte Fronttafel von Schaltschränken ein.

Ausbruchmaß:

+0,8

x 92

Beachten Sie! Für ausreichende Belüftung

• das Gerät senkrecht ein bauen!

• Abstände zu benachbar ten Bauteilen einhalten!

Abb. Einbaulage Rückansicht UMG 96-PA

Versorgungsspannung anlegen

Die Höhe der Versorgungsspannung für Ihr Gerät entnehmen Sie dem Typenschild. Nach Anschluss der Versorgungsspannung, erscheint eine Anzeige auf dem Display. Erscheint keine Anzeige, überprüfen Sie, ob die Versorgungsspannung im Nennspannungsbereich liegt.

PE/FE

Sicherung

(UL/IEC listed)

Trennvorrichtung

Abb. Anschluss Versorgungsspannung.

Funktionserde

Sachschaden durch Nicht-

VORSICHT!

Durch Nichtbeachtung der Anschlussbedingungen oder Überschreiten des zulässigen Spannungsbereichs kann Ihr Gerät beschädigt oder zerstört werden.

Bevor Sie das Gerät an die Versorgungsspannung anlegen beachten Sie bitte:

• Spannung und Frequenz müssen den Angaben des Typenschilds entsprechen! Grenzwerte, wie im Benutzerhandbuch beschrieben, einhalten!

• In der Gebäude-Installation die Versorgungsspannung mit einem UL/IEC gelisteten Leitungsschutzschalter/einer Sicherung sichern!

• Die Trennvorrichtung

- für den Nutzer leicht erreichbar und in

der Nähe des Geräts anbringen.

- für das jeweilige Gerät kennzeichnen.

• Die Versorgungsspannung nicht an den

Spannungswandlern abgreifen.

• Für den Neutralleiter eine Sicherung vorsehen, wenn der Neutralleiteranschluss der Quelle nicht geerdet ist.

beachtung der Anschlussbedingungen oder unzulässige Überspannungen

WARNUNG!

Schwere Körperverletzungen oder Tod können erfolgen, durch:

• Berühren von blanken oder abisolierten Adern, die unter Spannung stehen.

• Berührungsgefährliche Eingänge des Geräts.

Vor Arbeitsbeginn Ihre Anlage spannungsfrei schalten! Spannungsfreiheit prüfen!

Verletzungsgefahr durch elektrische Spannung!

2 / 12

Netzsysteme

Geeignete Netzsysteme und Maximale-Nennspannungen (DIN EN 61010-1/A1):

Dreiphasen-Vierleitersysteme

mit geerdetem Neutralleiter

IEC U

UL U

/ U

L-N

L-L:

/ U

L-N

L-L:

L3 EE

417 VLN / 720 VLL

347 VLN / 600 VLL

Das Gerät kann in

• TN- und TT-Netzen

• Wohn- und Industriebereichen

eingesetzt werden.

Sicherheit

Sicherheitshinweise

Verwendete Symbole:

Dieses Symbol als Zusatz zu den Sicherheitshinweisen deutet auf eine elektrische Gefahr hin.

Dieses Symbol als Zusatz zu den Sicherheitshinweisen deutet auf eine potenzielle Gefahr hin.



Dieses Symbol mit dem Wort HINWEIS! beschreibt:

• Verfahren, die keine Verlet- zungsgefahren bergen.

• Wichtige Informationen, Ver- fahren oder Handhabungen.

Sicherheitshinweise sind durch ein Warndreieck hervorgehoben und je nach Gefährdungsgrad wie folgt dargestellt:

GEFAHR!

Weist auf eine unmittelbar dro- hende Gefahr hin, die zu schwe- ren bzw. tödlichen Verletzungen führt.

WARNUNG!

Weist auf eine möglicherweise gefährliche Situation hin, die zu schweren Verletzungen oder Tod führen kann.

VORSICHT!

Weist auf eine möglicherweise gefährliche Situation hin, die zu leichten Verletzungen oder Sach- schäden führen kann.

Maßnahmen zur Sicherheit

• Vor Anschluss von Verbindungen das Gerät, am Schutzleiteranschluss, wenn vorhanden, erden.

• Gefährliche Spannungen können in allen mit der Spannungsversorgung verbundenen Schaltungsteilen anstehen.

• Auch nach Abtrennen der Versorgungsspan- nung können gefährliche Spannungen im Gerät vorhanden sein (Kondensatorspeicher).

• Betriebsmittel mit Stromwandlerkreisen nicht offen betreiben.

• Die im Benutzerhandbuch und auf dem Typenschild genannten Grenzwerte nicht überschreiten! Dies ist auch bei der Prüfung und der Inbetriebnahme zu beachten!

• Beachten Sie Sicherheits- und Warnhinwei- se in den Dokumenten, die zu den Geräten gehören!

Qualiﬁ ziertes Personal

Um Personen- und Sachschäden zu vermeiden, darf nur qualiﬁ ziertes Personal mit elektro- technischer Ausbildung am Gerät arbeiten mit Kenntnissen

• der nationalen Unfallverhütungsvorschriften

• in Standards der Sicherheitstechnik

• in Installation, Inbetriebnahme und Betrieb des Geräts.

Bestimmungsgemäße Verwendung

Das Gerät ist

• für den Einbau in Schaltschränke und Instal- lationskleinverteiler bestimmt. Die Einbaula- ge ist beliebig (Bitte beachten Sie Schritt 3 „Montage“).

• nicht für den Einbau in Umgebungen mit schädlichen Ölen, Säuren, Gasen, Dämpfen, Stäuben, Strahlungen, usw. bestimmt.

Der einwandfreie und sichere Betrieb des Geräts setzt sachgemäßen Transport, sachge- mäße Lagerung, Aufstellung und Montage sowie Bedienung und Instandhaltung voraus.

Anschlussvarianten Spannungsmessung

Dreiphasen-Vierleitersystem Einphasen-Dreileitersystem

Spannungsmessung im

Dreiphasen-Vierleitersystem

Spannungsmessung im

Einphasen-Dreleitersystem



HINWEIS!

Bei einer Messbereichsüberschreitung zeigt die Geräteanzeige den Warnhinweis Messbereichsüberschreitung mit Angabe des Strom- bzw. Spannungspfades. Weitere Informationen hierzu ﬁ nden Sie im Benutzerhandbuch.



HINWEIS! Spannungswandler-Verhältnisse konﬁ -

gurieren Sie benutzerfreundlich über

• das Geräte-Menü Konﬁ guration > Messung > Messung.

• die Software GridVis®.

Näheres zu Strom- und Spannungswand- ler-Verhältnissen und deren Einstellung ﬁ nden Sie im Benutzerhandbuch.

Warnhinweis mit Messbereichs- überschreitungen in den Strom- und Spannungspfaden I1-I3 und U1-U3

Das UMG 96-PA ist ein multifunktionaler Netzanalysator der:

• Messergebnisse anzeigt, speichert und über Schnittstellen übermittelt.

Geräte-Kurzbeschreibung

Bauen Sie das UMG 96-PA in die wettergeschützte Fronttafel von Schaltschränken ein.

Ausbruchmaß: 92

+0,8

x 92

+0,8

Beachten Sie! Für ausreichende Belüftung

• das Gerät senkrecht ein bauen!

• Abstände zu benachbar- ten Bauteilen einhalten!

Abb. Einbaulage Rückansicht UMG 96-PA

Montage Versorgungsspannung anlegen

Sicherung

(UL/IEC listed)

Trennvorrichtung

VORSICHT!

Sachschaden durch Nichtbeachtung der Montagehinweise

Nichtbeachtung der Montagehinweise kann Ihr Gerät beschädigen oder zerstören.

Sorgen Sie in Ihrer Einbau-Umgebung für ausreichende Luftzirkulation, bei hohen Umgebungs- temperaturen ggf. für Kühlung.



HINWEIS!

Nähere Informationen zu Geräte-Funktionen, -Daten und -Montage ﬁ nden Sie im Benutzerhand- buch.

PE/FE

Abb. Anschluss Versorgungsspannung.

Anschlussvarianten Strommessung

Dreiphasen-Vierleitersystem Einphasen-Dreileitersystem

Strommessung über

Stromwandler im Dreiphasen-

Vierleitersystem

Strommessung im Einphasen-

Dreileitersystem

Dreiphasen-Vierleitersystem

Strommessung über 2

Stromwandler im Dreiphasen-

Vierleitersystem



HINWEIS!



HINWEIS! Stromwandler-Verhältnisse konﬁ gurie-

ren Sie benutzerfreundlich über

• das Geräte-Menü Konﬁ guration > Messung > Messung.

• die Software GridVis®.

Näheres zu Strom- und Spannungswand- ler-Verhältnissen und deren Einstellung ﬁ nden Sie im Benutzerhandbuch.

Funktionserde

Sicherung

(UL/IEC listed)

Trennvorrichtung

PE/FE

Abb. Anschluss Versorgungsspannung.

Funktionserde

• Auch nach Abtrennen der Versorgungsspan- nung können gefährliche Spannungen im Gerät vorhanden sein (Kondensatorspeicher).

• Betriebsmittel mit Stromwandlerkreisen nicht offen betreiben.

• Die im Benutzerhandbuch und auf dem Typenschild genannten Grenzwerte nicht überschreiten! Dies ist auch bei der Prüfung und der Inbetriebnahme zu beachten!

• Beachten Sie Sicherheits- und Warnhinwei- se in den Dokumenten, die zu den Geräten gehören!

Qualiﬁ ziertes Personal

Um Personen- und Sachschäden zu vermeiden, darf nur qualiﬁ ziertes Personal mit elektro- technischer Ausbildung am Gerät arbeiten mit Kenntnissen

• der nationalen Unfallverhütungsvorschriften

• in Standards der Sicherheitstechnik

• in Installation, Inbetriebnahme und Betrieb des Geräts.

Bestimmungsgemäße Verwendung

Das Gerät ist

• für den Einbau in Schaltschränke und Instal- lationskleinverteiler bestimmt. Die Einbaula- ge ist beliebig (Bitte beachten Sie Schritt 3 „Montage“).

• nicht für den Einbau in Umgebungen mit schädlichen Ölen, Säuren, Gasen, Dämpfen, Stäuben, Strahlungen, usw. bestimmt.

Der einwandfreie und sichere Betrieb des Geräts setzt sachgemäßen Transport, sachge- mäße Lagerung, Aufstellung und Montage sowie Bedienung und Instandhaltung voraus.

Das UMG 96-PA ist ein multifunktionaler Netzanalysator der:

• Messergebnisse anzeigt, speichert und über Schnittstellen übermittelt.

Geräte-Kurzbeschreibung

Bauen Sie das UMG 96-PA in die wettergeschützte Fronttafel von Schaltschränken ein.

Ausbruchmaß: 92

+0,8

x 92

+0,8

Beachten Sie! Für ausreichende Belüftung

• das Gerät senkrecht ein bauen!

• Abstände zu benachbar- ten Bauteilen einhalten!

Abb. Einbaulage Rückansicht UMG 96-PA

Montage Versorgungsspannung anlegen

Trennvorrichtung

VORSICHT!

Sachschaden durch Nichtbeachtung der Montagehinweise

Nichtbeachtung der Montagehinweise kann Ihr Gerät beschädigen oder zerstören.

Sorgen Sie in Ihrer Einbau-Umgebung für ausreichende Luftzirkulation, bei hohen Umgebungs- temperaturen ggf. für Kühlung.



HINWEIS!

Nähere Informationen zu Geräte-Funktionen, -Daten und -Montage ﬁ nden Sie im Benutzerhand- buch.

PE/FE

Das Gerät

• ist nur für eine Strommessung über Strom- wandler zugelassen.

• ist für den Anschluss von Stromwandlern mit Sekundärströmen von ../1 A und ../5 A ausgelegt.

• hat als Standard das Stromwandlerverhältnis 5/5 A eingestellt.

• misst keine Gleichströme

Die Stromwandler müssen über eine Basis- isolierung gemäß IEC 61010-1:2010 für die Nennspannung des Stromkreises verfügen.

WARNUNG!

Verletzungsgefahr durch elektrische Spannung!

Schwere Körperverletzungen oder Tod können erfolgen, durch:

• Berühren von blanken oder abisolierten Adern, die unter Strom stehen.

• Berührungsgefährliche Strommesseingän- ge am Gerät und an den Stromwandlern.

Vor Arbeitsbeginn Ihre Anlage spannungs- frei schalten! Spannungsfreiheit prüfen! Anlage erden! Verwenden Sie dazu die Erd- anschlussstellen mit Erdungssymbol!

L2 L3 N

Last

Anschluss „Strommessung über Stromwandler“

Strommessung I1, I2, I3

WARNUNG!

Verletzungsgefahr durch große Ströme und hohe elektrische Spannungen!

Sekundärseitig offen betriebene Stromwandler (hohe Spannungsspitzen) können schwere Körperverletzungen oder Tod zur Folge haben.

Den offenen Betrieb der Stromwandler ver- meiden, unbelastete Wandler kurzschließen!

Anschlussvarianten Strommessung



Spannungsmessung

Das Gerät hat 3 Spannungsmesseingänge und eignet sich für verschiedene Anschlussvarianten.

VORSICHT!

Durch Nichtbeachtung der Anschlussbedingungen für die Spannungsmesseingänge können Sie sich verletzen oder das Gerät beschädigen. Beachten Sie deshalb:

• Die Spannungsmesseingänge

- nicht mit Gleichspannnung belegen.

- mit einer geeigneten, gekennzeichneten

und in der Nähe platzierten Sicherung und Trennvorrichtung (Alternativ: Leitungsschutzschalter) versehen.

- sind berührungsgefährlich.

• Spannungen, die die erlaubten Netz-

Nennspannungen überschreiten über Spannungswandler anschließen.

• Messspannungen und -ströme müssen aus dem gleichen Netz stammen.

HINWEIS!

Alternativ zur Sicherung und Trennvorrich-



tung können Sie einen Leitungsschutzschalter verwenden.

Verletzungsgefahr oder Beschädigung des Geräts

1) 1) 1)

2) 2) 2)

Anschlussvariante „Direkte Spannungsmessung in einem Dreiphasen-Vierleitersystem“

Die Spannungsmesseingänge sind für Messungen in Niederspannungsnetzen ausgelegt, in denen Nennspannungen bis

• 417 V Phase gegen Erde und 720 V Phase gegen Phase im 4-Leitersystem oder

• 600 V Phase gegen Phase im 3-Leitersystem

vorkommen. Die Bemessungs- und Stoßspannungen entsprechen der Überspannungskategorie 600 V CATIII.

Trennvorrichtung

Sicherung (UL/IEC listed)

L1 L2

L3 N

Anschlussvarianten Spannungsmessung

Dreiphasen-Vierleitersystem Einphasen-Dreileitersystem

Spannungsmessung im

Dreiphasen-Vierleitersystem



HINWEIS!

Spannungsmessung im

Einphasen-Dreleitersystem

HINWEIS! Spannungswandler-Verhältnisse konﬁ -



gurieren Sie benutzerfreundlich über

• das Geräte-Menü Konﬁ guration > Messung > Messung.

• die Software GridVis®.

Näheres zu Strom- und Spannungswandler-Verhältnissen und deren Einstellung ﬁ nden Sie im Benutzerhandbuch.

Warnhinweis mit Messbereichsüberschreitungen in den Strom- und Spannungspfaden I1-I3 und U1-U3

Strommessung I1, I2, I3

Das Gerät

• ist nur für eine Strommessung über Stromwandler zugelassen.

• ist für den Anschluss von Stromwandlern mit Sekundärströmen von ../1 A und ../5 A ausgelegt.

• hat als Standard das Stromwandlerverhältnis 5/5 A eingestellt.

• misst keine Gleichströme

Die Stromwandler müssen über eine Basisisolierung gemäß IEC 61010-1:2010 für die Nennspannung des Stromkreises verfügen.

WARNUNG!

Schwere Körperverletzungen oder Tod können erfolgen, durch:

• Berühren von blanken oder abisolierten Adern, die unter Strom stehen.

• Berührungsgefährliche Strommesseingänge am Gerät und an den Stromwandlern.

Vor Arbeitsbeginn Ihre Anlage spannungsfrei schalten! Spannungsfreiheit prüfen! Anlage erden! Verwenden Sie dazu die Erdanschlussstellen mit Erdungssymbol!

Verletzungsgefahr durch elektrische Spannung!

Anschluss „Strommessung über Stromwandler“

Last

Verletzungsgefahr durch

WARNUNG!

Sekundärseitig offen betriebene Stromwandler (hohe Spannungsspitzen) können schwere Körperverletzungen oder Tod zur Folge haben.

Den offenen Betrieb der Stromwandler vermeiden, unbelastete Wandler kurzschließen!

große Ströme und hohe elektrische Spannungen!

L1 L2 L3 N

3 / 12

Anschlussvarianten Strommessung

Dreiphasen-Vierleitersystem Einphasen-Dreileitersystem

Strommessung über

Stromwandler im Dreiphasen-

Vierleitersystem



HINWEIS! Stromwandler-Verhältnisse konﬁ gurie-

ren Sie benutzerfreundlich über

• das Geräte-Menü Konﬁ guration > Messung > Messung.

• die Software GridVis®.

Näheres zu Strom- und Spannungswandler-Verhältnissen und deren Einstellung ﬁ nden Sie im Benutzerhandbuch.

Strommessung im Einphasen-

Dreileitersystem

Dreiphasen-Vierleitersystem

Strommessung über 2

Stromwandler im Dreiphasen-

Vierleitersystem

HINWEIS!

Bei einer Messbereichsüberschreitung



zeigt die Geräteanzeige den Warnhinweis Messbereichsüberschreitung mit Angabe des Strom- bzw. Spannungspfades. Weitere Informationen hierzu ﬁ nden Sie im Benutzerhandbuch.

Spannungsmessung

Das Gerät hat 3 Spannungsmesseingänge und eignet sich für verschiedene Anschlussvarianten.

VORSICHT!

Verletzungsgefahr oder Beschädigung des Geräts

Durch Nichtbeachtung der Anschlussbedingun- gen für die Spannungsmesseingänge können Sie sich verletzen oder das Gerät beschädigen. Beachten Sie deshalb:

• Die Spannungsmesseingänge

- nicht mit Gleichspannnung belegen.

- mit einer geeigneten, gekennzeichneten

und in der Nähe platzierten Sicherung und Trennvorrichtung (Alternativ: Leitungsschutzschalter) versehen.

- sind berührungsgefährlich.

• Spannungen, die die erlaubten Netz-

Nennspannungen überschreiten über Spannungswandler anschließen.

• Messspannungen und -ströme müssen aus dem gleichen Netz stammen.



HINWEIS!

Alternativ zur Sicherung und Trennvorrich- tung können Sie einen Leitungsschutz- schalter verwenden.

Anschlussvariante „Direkte Spannungsmessung in einem Dreiphasen-Vierleitersystem“

Die Spannungsmesseingänge sind für Messungen in Niederspannungsnetzen ausgelegt, in denen Nennspannungen bis

• 417 V Phase gegen Erde und 720 V Phase gegen Phase im 4-Leitersystem oder

• 600 V Phase gegen Phase im 3-Leitersystem

vorkommen. Die Bemessungs- und Stoßspannungen entspre- chen der Überspannungskategorie 600 V CATIII.

Netzsysteme

Geeignete Netzsysteme und Maximale-Nennspannungen (DIN EN 61010-1/A1):

Die Bedienung des UMG 96-PA erfolgt über 6 Funktionstasten für die

• Auswahl von Messwertanzeigen.

• Navigation innerhalb der Menüs.

• Bearbeitung der Geräteeinstellungen.

Taste Funktion

• Auswahlmenü anzeigen

• Auswahlmenü verlassen

• Aktion abbrechen

• Position wählen (nach links)

• Menüpunkt auswählen

• Ändern (Auswahl, Ziffer -1)

• Menüpunkt auswählen

• Ändern (Auswahl, Ziffer +1)

• Position wählen (nach links)

• Auswahl bestätigen

Bedienung und Tastenfunktionen

Beschriftung der Funktionstasten

Anzeigentitel

Messwerte

Funktionstasten

Abb. Display UMG 96-PA - Messwertanzeige



HINWEIS!

Nähere Informationen zur Bedienung, Anzeige und Tastenfunktionen Ihres Ge- räts ﬁ nden Sie im Benutzerhandbuch.

L2 L3 N

Trennvorrichtung

Sicherung (UL/IEC listed)

1) 1) 1)

2) 2) 2)

Das Gerät kann in

• TN- und TT-Netzen

• Wohn- und Industriebereichen

eingesetzt werden.

Dreiphasen-Vierleitersysteme

mit geerdetem Neutralleiter

L3 EE

L1 L2

L3 E

L2 L3 EE

IEC U

L-N

/ U

L-L:

417 VLN / 720 VLL

UL U

L-N

/ U

L-L:

347 VLN / 600 VLL

Konﬁ guration für eine RS485-Verbindung

Nach einer Netzwiederkehr zeigt das Gerät die erste Messwertanzeige „Übersicht“.

• Betätigen Sie die Taste 1 „Esc“.

• Wählen Sie mit den Tasten 3 oder 4 den Menüpunkt „System“ aus. Bestätigen Sie diesen mit Taste 6 „Enter“.

• Wählen Sie mit den entsprechenden Tasten das Menü „Konﬁ guration“ und bestätigen Sie die Auswahl mit Taste 6 „Enter“.

• Wählen Sie mit den entsprechenden Tasten das Menü „Kommunikation“ und bestätigen Sie die Auswahl mit Taste 6 „Enter“.

• Setzen Sie die Geräte-Adresse, Baudrate

und Datenrahmen. Wählen Sie hierzu den Menüpunkt und bestätigen Sie diesen mit Taste 6 „Enter“.

• Stellen Sie mit den Tasten 3 und 4 die Ziffer oder die angezeigten Optionen ein. Bei num- merischen Eingaben erfolgt die Auswahl der Ziffernposition mit den Tasten 2 und 5.

• Bestätigen Sie mit Taste 6 „Enter“ oder bre- chen Sie mit Taste 1 „Esc“ die Aktion ab.

• Schließen Sie das Menü „Kommunikation“ mit der Taste 1 „Esc“.

• Öffnen Sie das Übersichtsmenü. Drücken Sie hierzu 2 x Taste 1 „Esc“.

• Wählen Sie mit den Tasten 3 und 4 die ge- wünschte Anzeige. Bestätigen Sie mit Taste 6 „Enter“!

Spannungsmessung

Das Gerät hat 3 Spannungsmesseingänge und eignet sich für verschiedene Anschlussvarianten.

VORSICHT!

Verletzungsgefahr oder Beschädigung des Geräts

Durch Nichtbeachtung der Anschlussbedingun- gen für die Spannungsmesseingänge können Sie sich verletzen oder das Gerät beschädigen. Beachten Sie deshalb:

• Die Spannungsmesseingänge

- nicht mit Gleichspannnung belegen.

- mit einer geeigneten, gekennzeichneten

und in der Nähe platzierten Sicherung und Trennvorrichtung (Alternativ: Leitungsschutzschalter) versehen.

- sind berührungsgefährlich.

• Spannungen, die die erlaubten Netz-

Nennspannungen überschreiten über Spannungswandler anschließen.

• Messspannungen und -ströme müssen aus dem gleichen Netz stammen.



HINWEIS!

Alternativ zur Sicherung und Trennvorrich- tung können Sie einen Leitungsschutz- schalter verwenden.

Anschlussvariante „Direkte Spannungsmessung in einem Dreiphasen-Vierleitersystem“

Die Spannungsmesseingänge sind für Messungen in Niederspannungsnetzen ausgelegt, in denen Nennspannungen bis

• 417 V Phase gegen Erde und 720 V Phase gegen Phase im 4-Leitersystem oder

• 600 V Phase gegen Phase im 3-Leitersystem

vorkommen. Die Bemessungs- und Stoßspannungen entspre- chen der Überspannungskategorie 600 V CATIII.

Anschlussvarianten Spannungsmessung

Dreiphasen-Vierleitersystem Einphasen-Dreileitersystem

Spannungsmessung im

Dreiphasen-Vierleitersystem

Spannungsmessung im

Einphasen-Dreleitersystem

Das Gerät

• ist nur für eine Strommessung über Strom-

• ist für den Anschluss von Stromwandlern

• hat als Standard das Stromwandlerverhältnis

• misst keine Gleichströme

Die Stromwandler müssen über eine Basis- isolierung gemäß IEC 61010-1:2010 für die Nennspannung des Stromkreises verfügen.

Strommessung I1, I2, I3



HINWEIS!



HINWEIS! Spannungswandler-Verhältnisse konﬁ -

gurieren Sie benutzerfreundlich über

• das Geräte-Menü Konﬁ guration > Messung > Messung.

• die Software GridVis®.

Näheres zu Strom- und Spannungswand- ler-Verhältnissen und deren Einstellung ﬁ nden Sie im Benutzerhandbuch.



HINWEIS! Strom- und Spannungs- wandler-Verhältnisse.

Strom- und Spannungswandler-Verhält- nisse konﬁ gurieren Sie benutzerfreund- lich über

• das Menü Konﬁ guration > Messung

• die Software GridVis®.

Strom- / Spannungswandler programmieren

• Betätigen Sie die Taste 1 „Esc“, um das Über-

• Wählen Sie mit den Tasten 3 oder 4 den

• Wählen Sie mit den entsprechenden Tasten

• Öffnen Sie das Untermenü „Messung“ mit der

Warnhinweis mit Messbereichs- überschreitungen in den Strom- und Spannungspfaden I1-I3 und U1-U3

L2 L3 N

Trennvorrichtung

Sicherung (UL/IEC listed)

1) 1) 1)

2) 2) 2)

Anschlussvarianten Spannungsmessung

Dreiphasen-Vierleitersystem Einphasen-Dreileitersystem

Spannungsmessung im

Dreiphasen-Vierleitersystem

Spannungsmessung im

Einphasen-Dreleitersystem

Das Gerät

• ist nur für eine Strommessung über Strom- wandler zugelassen.

• ist für den Anschluss von Stromwandlern mit Sekundärströmen von ../1 A und ../5 A ausgelegt.

• hat als Standard das Stromwandlerverhältnis 5/5 A eingestellt.

• misst keine Gleichströme

Die Stromwandler müssen über eine Basis- isolierung gemäß IEC 61010-1:2010 für die Nennspannung des Stromkreises verfügen.

WARNUNG!

Verletzungsgefahr durch elektrische Spannung!

Schwere Körperverletzungen oder Tod können erfolgen, durch:

• Berühren von blanken oder abisolierten Adern, die unter Strom stehen.

• Berührungsgefährliche Strommesseingän- ge am Gerät und an den Stromwandlern.

Vor Arbeitsbeginn Ihre Anlage spannungs- frei schalten! Spannungsfreiheit prüfen! Anlage erden! Verwenden Sie dazu die Erd- anschlussstellen mit Erdungssymbol!

L2 L3 N

Last

Anschluss „Strommessung über Stromwandler“

Strommessung I1, I2, I3

WARNUNG!

Verletzungsgefahr durch große Ströme und hohe elektrische Spannungen!

Sekundärseitig offen betriebene Stromwandler (hohe Spannungsspitzen) können schwere Körperverletzungen oder Tod zur Folge haben.

Den offenen Betrieb der Stromwandler ver- meiden, unbelastete Wandler kurzschließen!

Anschlussvarianten Strommessung



HINWEIS!



HINWEIS! Spannungswandler-Verhältnisse konﬁ -

gurieren Sie benutzerfreundlich über

• das Geräte-Menü Konﬁ guration > Messung > Messung.

• die Software GridVis®.

Näheres zu Strom- und Spannungswand- ler-Verhältnissen und deren Einstellung ﬁ nden Sie im Benutzerhandbuch.



Strom- / Spannungswandler programmieren

• Betätigen Sie die Taste 1 „Esc“, um das Über- sichtsmenü zu öffnen.

• Wählen Sie mit den Tasten 3 oder 4 den Menüpunkt „System“ aus. Bestätigen Sie diesen mit Taste 6 „Enter“.

• Wählen Sie mit den Tasten 3 oder 4 den Menüpunkt „Konﬁ guration“ aus. Bestätigen Sie diesen mit Taste 6 „Enter“.

• Wählen Sie mit den entsprechenden Tasten das Menü „Messung“ und bestätigen Sie die Auswahl mit Taste 6 „Enter“.

• Öffnen Sie das Untermenü „Messung“ mit der Taste 6 „Enter“.

• Wählen Sie mit den Taste 2 bis 5 den primären oder sekundären Strom- bzw. Spannungs- wandler.

• Bestätigen Sie zum Editieren mit Taste 6

„Enter“.

• Ändern Sie mit Taste 3 und 4 den angezeig- ten Wert. Mit den Tasten 2 und 5 erfolgt die Auswahl der Ziffernposition.

• Bestätigen Sie mit Taste 6 „Enter“ oder bre- chen Sie mit Taste 1 „Esc“ die Aktion ab.

• Schließen Sie das Fenster mit Taste 1 „Esc“.

• Schließen Sie das Untermenü „Messung“ mit Taste 1 „Esc“.

• Öffnen Sie das Übersichtsmenü. Drücken Sie hierzu 2 x Taste 1 „Esc“.

• Wählen Sie mit den Tasten 3 und 4 die ge- wünschte Anzeige. Bestätigen Sie mit Taste 6 „Enter“!

Technische Daten

Allgemein

Nettogewicht (mit aufgesetzten Steckverbindern)

Verpackungsgewicht (inkl. Zubehör)

Lebensdauer der Hintergrundbe- leuchtung

Transport und Lagerung

Die folgenden Angaben gelten für in der Originalverpackung transportierte und gelagerte Geräte.

Freier Fall 1 m Temperatur K55 (-25° C bis +70° C) Relative Luftfeuchte 0 bis 90% RH

Warnhinweis mit Messbereichs- überschreitungen in den Strom- und Spannungspfaden I1-I3 und U1-U3

www.janitza.de

VORSICHT!

Sachschaden durch Nicht- beachtung der Anschluss- bedingungen oder unzu- lässige Überspannungen

Durch Nichtbeachtung der Anschluss- bedingungen oder Überschreiten des zu- lässigen Spannungsbereichs kann Ihr Gerät beschädigt oder zerstört werden.

Bevor Sie das Gerät an die Versorgungs- spannung anlegen beachten Sie bitte:

• Spannung und Frequenz müssen den Angaben des Typenschilds entsprechen! Grenzwerte, wie im Benutzerhandbuch beschrieben, einhalten!

• In der Gebäude-Installation die Ver- sorgungsspannung mit einem UL/IEC gelisteten Leitungsschutzschalter/einer Sicherung sichern!

• Die Trennvorrichtung

- für den Nutzer leicht erreichbar und in

der Nähe des Geräts anbringen.

- für das jeweilige Gerät kennzeichnen.

• Die Versorgungsspannung nicht an den

Spannungswandlern abgreifen.

• Für den Neutralleiter eine Sicherung vor- sehen, wenn der Neutralleiteranschluss der Quelle nicht geerdet ist.

WARNUNG!

Verletzungsgefahr durch elektrische Spannung!

Schwere Körperverletzungen oder Tod können erfolgen, durch:

• Berühren von blanken oder abisolierten Adern, die unter Spannung stehen.

• Berührungsgefährliche Eingänge des Geräts.

Vor Arbeitsbeginn Ihre Anlage spannungsfrei schalten! Spannungsfreiheit prüfen!

Spannungsmessung

Das Gerät hat 3 Spannungsmesseingänge und eignet sich für verschiedene Anschlussvarianten.



Netzsysteme

Geeignete Netzsysteme und Maximale-Nennspannungen (DIN EN 61010-1/A1):

Die PC-Verbindung des Geräts über die serielle Schnittstelle RS485 mit z.B. einem UMG 604 als Gateway (vgl. Schritt „Verbindung zum PC herstel- len“) ist eine Methode, um das Gerät/die Geräte

• zu konﬁ gurieren und

• Daten auszulesen.

Richtig

Falsch

Klemmleiste (Schaltschrank).

Gerät mit RS485- Schnittstelle (Ohne Abschlusswiderstand).

Gerät mit RS485- Schnittstelle (Abschlusswiderstand am Gerät).

Beispiel: PC-Verbindung über RS485-Schnittstelle und UMG 604 als Gateway

RS485-Busstruktur

• In einer RS485-Busstruktur (Linie) verbinden Sie alle Geräte nach dem Master-Slave-Prinzip.

• Ein Segment einer RS485-Busstruktur kann bis zu 32 Teilnehmer/Geräte beinhalten.



HINWEIS!

Erteilen Sie in der RS485-Busstruktur den Slave-Geräten (UMG 96-PA) über die entsprechenden Menüpunkte

• unterschiedliche Geräteadressen

• abweichende Geräteadressen zum Master-Gerät (UMG 604)

• die gleiche Übertragungsrate (Baudrate)

• den gleichen Datenrahmen

z.B.

Anschluss

an das

UMG 604

als Gateway

(Master)

z.B. Anschluss weiterer Slave-Geräte

RS485 Bus

A B

Data GND

Abb. UMG 96-PA

• Am Anfang und Ende eines Segments terminie- ren Sie das Kabel mit Abschlusswiderständen (120 Ω, 0,25 W). Das Gerät enthält keinen Abschlusswiderstand.

• Bei mehr als 32 Teilnehmern setzen Sie Repeater ein, um Segmente zu verbinden.

Das Gerät kann in

• TN- und TT-Netzen

• Wohn- und Industriebereichen

eingesetzt werden.

Dreiphasen-Vierleitersysteme

mit geerdetem Neutralleiter

L3 EE

L1 L2

L3 E

L2 L3 EE

IEC U

L-N

/ U

L-L:

417 VLN / 720 VLL

UL U

L-N

/ U

L-L:

347 VLN / 600 VLL

Verbindung zum PC herstellen

Die gängigsten Verbindungen zur Kommunikation zwischen PC und Gerät:

GridVis®

Anschluss des Geräts über Schnittstellenwandler.

GridVis®

Anschluss des Geräts über Schnittstellenwandler.

GridVis®

Anschluss des Geräts über ein UMG 604 als Gateway.

Näheres zur Geräte-Konﬁ guration und zur

-Kommunikation ab Schritt 12.

RS232

PC/

RS232

USB

Ethernet

RS485

UMG 604

RS485

UMG 96-PA

Abb. Rückseite UMG 96-PA

VORSICHT!

Falsche Netzwerkeinstellungen können Störungen im IT-Netzwerk verursachen!

Informieren Sie sich bei Ihrem Netzwerkadministrator über die korrekten EthernetNetzwerkeinstellungen für Ihr Gerät.

Bedienung und Tastenfunktionen

Die Bedienung des UMG 96-PA erfolgt über 6 Funktionstasten für die

• Auswahl von Messwertanzeigen.

• Navigation innerhalb der Menüs.

• Bearbeitung der Geräteeinstellungen.

Taste Funktion

• Auswahlmenü anzeigen

• Auswahlmenü verlassen

• Aktion abbrechen

• Position wählen (nach links)

• Menüpunkt auswählen

• Ändern (Auswahl, Ziffer -1)

• Menüpunkt auswählen

• Ändern (Auswahl, Ziffer +1)

• Position wählen (nach links)

• Auswahl bestätigen

HINWEIS!

Nähere Informationen zur Bedienung,



Anzeige und Tastenfunktionen Ihres Geräts ﬁ nden Sie im Benutzerhandbuch.

Abb. Display UMG 96-PA Messwertanzeige

Sachschaden durch falsche Netzwerkeinstellungen

Anzeigentitel

Messwerte

Beschriftung der Funktionstasten

Funktionstasten

4 / 12

Beispiel: PC-Verbindung über RS485-Schnittstelle und UMG 604 als Gateway

Die PC-Verbindung des Geräts über die serielle Schnittstelle RS485 mit z.B. einem UMG 604 als Gateway (vgl. Schritt „Verbindung zum PC herstellen“) ist eine Methode, um das Gerät/die Geräte

• zu konﬁ gurieren und

als Gateway

• Daten auszulesen.

z.B.

Anschluss

an das

UMG 604

(Master)

RS485-Busstruktur

• In einer RS485-Busstruktur (Linie) verbinden Sie alle Geräte nach dem Master-Slave-Prinzip.

• Ein Segment einer RS485-Busstruktur kann bis zu 32 Teilnehmer/Geräte beinhalten.

RS485 Bus A B

Data GND

Konﬁ guration für eine RS485-Verbindung

Nach einer Netzwiederkehr zeigt das Gerät die erste Messwertanzeige „Übersicht“.

• Betätigen Sie die Taste 1 „Esc“.

• Wählen Sie mit den Tasten 3 oder 4 den Menüpunkt „System“ aus. Bestätigen Sie diesen mit Taste 6 „Enter“.

• Wählen Sie mit den entsprechenden Tasten das Menü „Konﬁ guration“ und bestätigen Sie die Auswahl mit Taste 6 „Enter“.

• Wählen Sie mit den entsprechenden Tasten das Menü „Kommunikation“ und bestätigen Sie die Auswahl mit Taste 6 „Enter“.

• Setzen Sie die Geräte-Adresse, Baudrate

A B

Abb. UMG 96-PA

z.B. Anschluss weiterer Slave-Geräte

• Am Anfang und Ende eines Segments terminieren Sie das Kabel mit Abschlusswiderständen (120 Ω, 0,25 W). Das Gerät enthält keinen Abschlusswiderstand.

• Bei mehr als 32 Teilnehmern setzen Sie Repeater ein, um Segmente zu verbinden.

Richtig

Falsch

HINWEIS!

Erteilen Sie in der RS485-Busstruktur



den Slave-Geräten (UMG 96-PA) über die entsprechenden Menüpunkte

• unterschiedliche Geräteadressen

• abweichende Geräteadressen zum

• die gleiche Übertragungsrate

• den gleichen Datenrahmen

und Datenrahmen. Wählen Sie hierzu den Menüpunkt und bestätigen Sie diesen mit Taste 6 „Enter“.

• Stellen Sie mit den Tasten 3 und 4 die Ziffer

oder die angezeigten Optionen ein. Bei nummerischen Eingaben erfolgt die Auswahl der Ziffernposition mit den Tasten 2 und 5.

• Bestätigen Sie mit Taste 6 „Enter“ oder bre-

chen Sie mit Taste 1 „Esc“ die Aktion ab.

• Schließen Sie das Menü „Kommunikation“

mit der Taste 1 „Esc“.

• Öffnen Sie das Übersichtsmenü. Drücken Sie

hierzu 2 x Taste 1 „Esc“.

• Wählen Sie mit den Tasten 3 und 4 die ge-

wünschte Anzeige. Bestätigen Sie mit Taste 6 „Enter“!



Master-Gerät (UMG 604)

(Baudrate)

HINWEIS! Strom- und Spannungswandler-Verhältnisse.

Strom- und Spannungswandler-Verhältnisse konﬁ gurieren Sie benutzerfreundlich über

• das Menü Konﬁ guration > Messung

• die Software GridVis®.

Klemmleiste (Schaltschrank).

Gerät mit RS485Schnittstelle (Ohne Abschlusswiderstand).

Gerät mit RS485Schnittstelle (Abschlusswiderstand am Gerät).

Anschlussvarianten Strommessung

Dreiphasen-Vierleitersystem Einphasen-Dreileitersystem

Strommessung über

Stromwandler im Dreiphasen-

Vierleitersystem

Strommessung im Einphasen-

Dreileitersystem

Dreiphasen-Vierleitersystem

Strommessung über 2

Stromwandler im Dreiphasen-

Vierleitersystem



HINWEIS!



HINWEIS! Stromwandler-Verhältnisse konﬁ gurie-

ren Sie benutzerfreundlich über

• das Geräte-Menü Konﬁ guration > Messung > Messung.

• die Software GridVis®.

Näheres zu Strom- und Spannungswand- ler-Verhältnissen und deren Einstellung ﬁ nden Sie im Benutzerhandbuch.

Serielle Schnittstelle

RS485 - Modbus RTU/Slave

9.6 kbps, 19.2 kbps,

38.4 kbps, 57.6 kbps,

115.2 kbps

Abisolierlänge 7 mm

Anschlussvermögen der Klemmstellen (Versorgungsspannung)

Anschließbare Leiter. Pro Klemmstelle nur einen Leiter anschließen!

Eindrähtige, mehrdrähtige, feindrähtige

0,08 - 4,0 mm

, AWG 28-12

Stiftkabelschuhe, Aderendhülsen 0,2 - 2,5 mm

Anzugsdrehmoment 0,4 - 0,5 Nm Abisolierlänge 7 mm

Anschlussvermögen der Klemmstellen (digitale Ein-/Ausgänge, analoger Augang)

Eindrähtige, mehrdrähtige, feindrähtige

0,2 - 1,5 mm2, AWG 28-16

Stiftkabelschuhe, Aderendhülsen 0,2 - 1,5 mm

Anzugsdrehmoment 0,2 - 0,25 Nm Abisolierlänge 7 mm

Anschlussvermögen der Klemmstellen (Strommessung)

Anschließbare Leiter. Pro Klemmstelle nur einen Leiter anschließen!

Eindrähtige, mehrdrähtige, feindrähtige

0,2 - 2,5 mm

, AWG 26-12

Stiftkabelschuhe, Aderendhülsen 0,2 - 2,5 mm

Anzugsdrehmoment 0,4 - 0,5 Nm Abisolierlänge 7 mm

Anschlussvermögen der Klemmstellen (serielle Schnittstelle)

Eindrähtige, mehrdrähtige, feindrähtige

0,2 - 1,5 mm2, AWG 28-16

Stiftkabelschuhe, Aderendhülsen 0,2 - 1,5 mm

Anzugsdrehmoment 0,2 - 0,25 Nm Abisolierlänge 7 mm

Anschlussvermögen der Klemmstellen (Spannungsmessung)

Anschließbare Leiter. Pro Klemmstelle nur einen Leiter anschließen!

Eindrähtige, mehrdrähtige, feindrähtige

0,08 - 4,0 mm

, AWG 28-12

Stiftkabelschuhe, Aderendhülsen 0,2 - 2,5 mm

Anzugsdrehmoment 0,4 - 0,5 Nm Abisolierlänge 7 mm

Verbindung zum PC herstellen

Die gängigsten Verbindungen zur Kommuni- kation zwischen PC und Gerät:

VORSICHT!

Sachschaden durch falsche Netzwerkeinstellungen

Falsche Netzwerkeinstellungen können Störungen im IT-Netzwerk verursachen!

Informieren Sie sich bei Ihrem Netzwerk- administrator über die korrekten Ethernet- Netzwerkeinstellungen für Ihr Gerät.

Näheres zur Geräte-Konﬁ guration und zur

-Kommunikation ab Schritt 12.

Abb. Rückseite UMG 96-PA

RS485

PC/

GridVis®

RS485

Anschluss des Geräts über Schnittstellenwandler.

RS232

USB

RS485

Anschluss des Geräts über Schnittstellenwandler.

USB

PC/

GridVis®

Anschluss des Geräts über ein UMG 604 als Gateway.

UMG 604

RS485

Ethernet

RS485

PC/

GridVis®

UMG 96-PA

Die PC-Verbindung des Geräts über die serielle Schnittstelle RS485 mit z.B. einem UMG 604 als Gateway (vgl. Schritt „Verbindung zum PC herstel- len“) ist eine Methode, um das Gerät/die Geräte

• zu konﬁ gurieren und

• Daten auszulesen.

Richtig

Falsch

Klemmleiste (Schaltschrank).

Gerät mit RS485- Schnittstelle (Ohne Abschlusswiderstand).

Gerät mit RS485- Schnittstelle (Abschlusswiderstand am Gerät).

Beispiel: PC-Verbindung über RS485-Schnittstelle und UMG 604 als Gateway

RS485-Busstruktur

• In einer RS485-Busstruktur (Linie) verbinden Sie alle Geräte nach dem Master-Slave-Prinzip.

• Ein Segment einer RS485-Busstruktur kann bis zu 32 Teilnehmer/Geräte beinhalten.



HINWEIS!

Erteilen Sie in der RS485-Busstruktur den Slave-Geräten (UMG 96-PA) über die entsprechenden Menüpunkte

• unterschiedliche Geräteadressen

• abweichende Geräteadressen zum Master-Gerät (UMG 604)

• die gleiche Übertragungsrate (Baudrate)

• den gleichen Datenrahmen

z.B.

Anschluss

an das

UMG 604

als Gateway

(Master)

z.B. Anschluss weiterer Slave-Geräte

RS485 Bus

A B

Data GND

Abb. UMG 96-PA

• Am Anfang und Ende eines Segments terminie- ren Sie das Kabel mit Abschlusswiderständen (120 Ω, 0,25 W). Das Gerät enthält keinen Abschlusswiderstand.

• Bei mehr als 32 Teilnehmern setzen Sie Repeater ein, um Segmente zu verbinden.

Die Bedienung des UMG 96-PA erfolgt über 6 Funktionstasten für die

Bedienung und Tastenfunktionen

Vorgehen im Fehlerfall

Fehlermöglichkeit Ursache Abhilfe

Keine Anzeige

Keine Stromanzeige

Angezeigter Strom ist zu groß oder zu klein.

Angezeigte Spannung ist zu groß oder zu klein.

Angezeigte Spannung ist zu klein.

„EEE“ im Display Siehe „Fehlermeldungen“ im Benutzerhandbuch. Trotz obiger Maßnahmen

funktioniert das Gerät nicht.

Analoger Ausgang

externe Versorgung max. 33V Strom 0...20 mA Updatezeit 1 sec Auﬂ ösung 10 Bit

L1 L2

L3 E

L2 L3 EE

Konﬁ guration für eine RS485-Verbindung

Nach einer Netzwiederkehr zeigt das Gerät die erste Messwertanzeige „Übersicht“.

• Betätigen Sie die Taste 1 „Esc“.

• Wählen Sie mit den Tasten 3 oder 4 den

• Wählen Sie mit den entsprechenden Tasten

• Setzen Sie die Geräte-Adresse, Baudrate

Die PC-Verbindung des Geräts über die serielle Schnittstelle RS485 mit z.B. einem UMG 604 als Gateway (vgl. Schritt „Verbindung zum PC herstel- len“) ist eine Methode, um das Gerät/die Geräte

• zu konﬁ gurieren und

• Daten auszulesen.

Richtig

Falsch

Klemmleiste (Schaltschrank).

Gerät mit RS485- Schnittstelle (Ohne Abschlusswiderstand).

Gerät mit RS485- Schnittstelle (Abschlusswiderstand am Gerät).

Beispiel: PC-Verbindung über RS485-Schnittstelle und UMG 604 als Gateway

RS485-Busstruktur

• In einer RS485-Busstruktur (Linie) verbinden Sie alle Geräte nach dem Master-Slave-Prinzip.

• Ein Segment einer RS485-Busstruktur kann bis zu 32 Teilnehmer/Geräte beinhalten.



HINWEIS!

Erteilen Sie in der RS485-Busstruktur den Slave-Geräten (UMG 96-PA) über die entsprechenden Menüpunkte

• unterschiedliche Geräteadressen

• abweichende Geräteadressen zum Master-Gerät (UMG 604)

• die gleiche Übertragungsrate (Baudrate)

• den gleichen Datenrahmen

z.B.

Anschluss

an das

UMG 604

als Gateway

(Master)

z.B. Anschluss weiterer Slave-Geräte

RS485 Bus

A B

Data GND

Abb. UMG 96-PA

• Am Anfang und Ende eines Segments terminie- ren Sie das Kabel mit Abschlusswiderständen (120 Ω, 0,25 W). Das Gerät enthält keinen Abschlusswiderstand.

• Bei mehr als 32 Teilnehmern setzen Sie Repeater ein, um Segmente zu verbinden.

Die Bedienung des UMG 96-PA erfolgt über 6 Funktionstasten für die

• Auswahl von Messwertanzeigen.

• Navigation innerhalb der Menüs.

• Bearbeitung der Geräteeinstellungen.

Taste Funktion

• Auswahlmenü anzeigen

• Auswahlmenü verlassen

• Aktion abbrechen

• Position wählen (nach links)

• Menüpunkt auswählen

• Ändern (Auswahl, Ziffer -1)

• Menüpunkt auswählen

• Ändern (Auswahl, Ziffer +1)

• Position wählen (nach links)

• Auswahl bestätigen

Bedienung und Tastenfunktionen

Beschriftung der Funktionstasten

Anzeigentitel

Messwerte

Funktionstasten

Abb. Display UMG 96-PA - Messwertanzeige



HINWEIS!

Nähere Informationen zur Bedienung, Anzeige und Tastenfunktionen Ihres Ge- räts ﬁ nden Sie im Benutzerhandbuch.

Vorgehen im Fehlerfall

Fehlermöglichkeit Ursache Abhilfe

Keine Anzeige

Externe Sicherung für die Versorgungsspannung hat ausgelöst.

Sicherung ersetzen.

Keine Stromanzeige

Messspannung nicht angeschlossen. Messspannung anschließen.

Messstrom nicht angeschlossen. Messstrom anschließen.

Angezeigter Strom ist zu groß oder zu klein.

Strommessung in der falschen Phase. Anschluss überprüfen und ggf. korrigieren.

Stromwandlerfaktor falsch programmiert.

Stromwandler-Übersetzungsverhältnis am Strom- wandler ablesen und programmieren.

Stromoberschwingung überschreitet den Strom- scheitelwert am Messeingang

Stromwandler mit einem größeren Stromwandler- Übersetzungsverhältnis einbauen.

Der Strom am Messeingang wurde unterschritten.

Stromwandler mit einem kleineren Stromwandler- Übersetzungsverhältnis einbauen.

Angezeigte Spannung ist zu groß oder zu klein.

Messung in der falschen Phase. Anschluss überprüfen und ggf. korrigieren.

Spannungswandler falsch programmiert.

Spannungswandler-Übersetzungsverhältnis am Spannungswandler ablesen und programmieren.

Angezeigte Spannung ist zu klein.

Messbereichsüberschreitung. Spannungswandler verwenden.

Der Spannungsscheitelwert am Messeingang wurde durch Oberschwingungen überschritten.

Achtung! Stellen Sie sicher, dass die Messeingänge

nicht überlastet werden. „EEE“ im Display Siehe „Fehlermeldungen“ im Benutzerhandbuch. Trotz obiger Maßnahmen

funktioniert das Gerät nicht.

Gerät defekt.

Gerät und Fehlerbeschreibung zur Überprüfung an

den Hersteller senden.

L1 L2

L3 E

L2 L3 EE

Das Gerät

• ist nur für eine Strommessung über Strom- wandler zugelassen.

• ist für den Anschluss von Stromwandlern mit Sekundärströmen von ../1 A und ../5 A ausgelegt.

• hat als Standard das Stromwandlerverhältnis 5/5 A eingestellt.

• misst keine Gleichströme

Die Stromwandler müssen über eine Basis- isolierung gemäß IEC 61010-1:2010 für die Nennspannung des Stromkreises verfügen.

WARNUNG!

Verletzungsgefahr durch elektrische Spannung!

Schwere Körperverletzungen oder Tod können erfolgen, durch:

• Berühren von blanken oder abisolierten Adern, die unter Strom stehen.

• Berührungsgefährliche Strommesseingän- ge am Gerät und an den Stromwandlern.

Vor Arbeitsbeginn Ihre Anlage spannungs- frei schalten! Spannungsfreiheit prüfen! Anlage erden! Verwenden Sie dazu die Erd- anschlussstellen mit Erdungssymbol!

L2 L3 N

Last

Anschluss „Strommessung über Stromwandler“

Strommessung I1, I2, I3

WARNUNG!

Verletzungsgefahr durch große Ströme und hohe elektrische Spannungen!

Sekundärseitig offen betriebene Stromwandler (hohe Spannungsspitzen) können schwere Körperverletzungen oder Tod zur Folge haben.

Den offenen Betrieb der Stromwandler ver- meiden, unbelastete Wandler kurzschließen!

Anschlussvarianten Strommessung

Dreiphasen-Vierleitersystem Einphasen-Dreileitersystem

Strommessung über

Stromwandler im Dreiphasen-

Vierleitersystem

Strommessung im Einphasen-

Dreileitersystem

Dreiphasen-Vierleitersystem

Strommessung über 2

Stromwandler im Dreiphasen-

Vierleitersystem



HINWEIS!



HINWEIS! Stromwandler-Verhältnisse konﬁ gurie-

ren Sie benutzerfreundlich über

• das Geräte-Menü Konﬁ guration > Messung > Messung.

• die Software GridVis®.

Näheres zu Strom- und Spannungswand- ler-Verhältnissen und deren Einstellung ﬁ nden Sie im Benutzerhandbuch.

Technische Daten

Versorgungsspannung

Nennbereich

Option 230 V: AC 90 V - 277 V (50/60 Hz) oder DC 90 V - 250 V, 300 V CATIII

Option 24 V: AC 24 V - 90 V (50/60 Hz) oder DC 24 V - 90 V, 150 V CATIII

Arbeitsbereich +-10% vom Nennbereich

Leistungsaufnahme

Option 230 V: max. 4,5 VA / 2 W Option 24 V: max. 4,5 VA / 2 W

Interne Sicherung, nicht austauschbar

Typ T1A / 250 VDC / 277 VAC gemäß IEC 60127

Empfohlene Überstrom- schutzeinrichtung für den Leitungsschutz

Option 230 V: 6-16 A Option 24 V: 1-6 A

(Char. B) (IEC-/UL-Zulassung)

Allgemein

Nettogewicht (mit aufgesetzten Steckverbindern)

ca. 250 g

Verpackungsgewicht (inkl. Zubehör)

ca. 300 g

Lebensdauer der Hintergrundbe- leuchtung

40000 h (Über 40000 h reduziert sich die Hintergrundbeleuchtung auf ca. 50%)

Transport und Lagerung

Die folgenden Angaben gelten für in der Originalverpackung transportierte und gelagerte Geräte.

Freier Fall 1 m Temperatur K55 (-25° C bis +70° C) Relative Luftfeuchte 0 bis 90% RH

Umgebungsbedingungen im Betrieb

Das UMG 96-PA wettergeschützt und ortsfest einsetzen. Schutzklasse II nach IEC 60536 (VDE 0106, Teil 1).

Bemessungstemperatur- bereich

K55 (-10° C .. +55° C)

Relative Luftfeuchte 0 bis 75% RH Betriebshöhe 0 .. 2000 m über NN Verschmutzungsgrad 2 Einbaulage senkrecht

Lüftung

keine Fremdbelüftung erforderlich.

Fremdkörper- und Wasserschutz

- Front

- Rückseite

- Front mit Dichtung

IP40 nach EN60529 IP20 nach EN60529 IP54 nach EN60529

Strom- / Spannungswandler programmieren

• Betätigen Sie die Taste 1 „Esc“, um das Übersichtsmenü zu öffnen.

• Wählen Sie mit den Tasten 3 oder 4 den

• Wählen Sie mit den entsprechenden Tasten

• Öffnen Sie das Untermenü „Messung“ mit der

Menüpunkt „System“ aus. Bestätigen Sie diesen mit Taste 6 „Enter“.

Menüpunkt „Konﬁ guration“ aus. Bestätigen Sie diesen mit Taste 6 „Enter“.

das Menü „Messung“ und bestätigen Sie die Auswahl mit Taste 6 „Enter“.

Taste 6 „Enter“.

• Wählen Sie mit den Taste 2 bis 5 den primären oder sekundären Strom- bzw. Spannungswandler.

• Bestätigen Sie zum Editieren mit Taste 6

„Enter“.

• Ändern Sie mit Taste 3 und 4 den angezeigten Wert. Mit den Tasten 2 und 5 erfolgt die Auswahl der Ziffernposition.

• Bestätigen Sie mit Taste 6 „Enter“ oder brechen Sie mit Taste 1 „Esc“ die Aktion ab.

• Schließen Sie das Fenster mit Taste 1 „Esc“.

• Schließen Sie das Untermenü „Messung“ mit Taste 1 „Esc“.

• Öffnen Sie das Übersichtsmenü. Drücken Sie hierzu 2 x Taste 1 „Esc“.

• Wählen Sie mit den Tasten 3 und 4 die gewünschte Anzeige. Bestätigen Sie mit Taste 6 „Enter“!

Technische Daten

Allgemein

Nettogewicht (mit aufgesetzten Steckverbindern)

Verpackungsgewicht (inkl. Zubehör)

Lebensdauer der Hintergrundbeleuchtung

Transport und Lagerung

Die folgenden Angaben gelten für in der Originalverpackung transportierte und gelagerte Geräte.

Freier Fall 1 m Temperatur K55 (-25° C bis +70° C) Relative Luftfeuchte 0 bis 90% RH

ca. 250 g

ca. 300 g

40000 h (Über 40000 h reduziert sich die Hintergrundbeleuchtung auf ca. 50%)

Umgebungsbedingungen im Betrieb

Das UMG 96-PA wettergeschützt und ortsfest einsetzen. Schutzklasse II nach IEC 60536 (VDE 0106, Teil 1).

Bemessungstemperaturbereich

Relative Luftfeuchte 0 bis 75% RH Betriebshöhe 0 .. 2000 m über NN Verschmutzungsgrad 2 Einbaulage senkrecht

Lüftung

Fremdkörper- und Wasserschutz

- Front

- Rückseite

- Front mit Dichtung

Versorgungsspannung

Nennbereich

Arbeitsbereich +-10% vom Nennbereich

Leistungsaufnahme

Interne Sicherung, nicht austauschbar

Empfohlene Überstromschutzeinrichtung für den Leitungsschutz

K55 (-10° C .. +55° C)

keine Fremdbelüftung erforderlich.

IP40 nach EN60529 IP20 nach EN60529 IP54 nach EN60529

Option 230 V: AC 90 V - 277 V (50/60 Hz) oder DC 90 V - 250 V, 300 V CATIII

Option 24 V: AC 24 V - 90 V (50/60 Hz) oder DC 24 V - 90 V, 150 V CATIII

Option 230 V: max. 4,5 VA / 2 W Option 24 V: max. 4,5 VA / 2 W

Typ T1A / 250 VDC / 277 VAC gemäß IEC 60127

Option 230 V: 6-16 A Option 24 V: 1-6 A

(Char. B) (IEC-/UL-Zulassung)

Spannungsmessung

3-Phasen 4-Leitersysteme mit Nennspannungen bis

3-Phasen 3-Leitersysteme, ungeerdet, mit Nennspannungen bis

Überspannungskategorie 600 V CAT III Bemessungsstoß-

spannung Absicherung der

Spannungsmessung

Messbereich L-N

Messbereich L-L

Auﬂ ösung 0,01 V Crest-Faktor 2,45 (bez. auf Messbereich) Impedanz 3 MΩ/Phase Leistungsaufnahme ca. 0,1 VA Abtastfrequenz 8,33 kHz Frequenz der

Grundschwingung

- Auﬂ ösung

1) ... Das Gerät ermittelt Messwerte nur, wenn am Spannungsmesseingang V1 eine Spannung L1-N von größer 20 Veff (4-Leitermessung) oder eine Spannung L1-L2 von größer 34 Veff (3-Leitermessung) anliegt.

417 V / 720 V (+-10%) nach IEC 347 V / 600 V (+-10%) nach UL

600 V (+-10%)

6 kV

1 - 10 A Auslösecharakteristik B (mit IEC-/UL-Zulassung)

.. 600 Vrms

0 (max. Überspannung 800 Vrms )

.. 1040 Vrms

0 (max. Überspannung 1350 Vrms )

45 Hz .. 65 Hz 0,01 Hz

Strommessung

Nennstrom 5 A Messbereich 0,005 .. 6 A Crest-Faktor

(bezogen auf d. Nennstrom Überlast für 1 Sek. 60 A (sinusförmig) Auﬂ ösung 0,1 mA (Display 0,01 A) Überspannungskategorie 300 V CAT II Bemessungsstoßspannung 2 kV Leistungsaufnahme ca. 0,2 VA (Ri=5 mΩ) Abtastfrequenz 8,33 kHz

Digitale Ausgänge

3 digitale Ausgänge, Halbleiterrelais, nicht kurzschlussfest. Schaltspannung max. 33 V AC, 60 V DC Schaltstrom max. 50 mAeff AC/DC Reaktionszeit 250 ms Impulsausgang (Energie-Impulse) max. 50 Hz

Digitale Eingänge

3 digitale Eingänge, Halbleiterrelais, nicht kurzschlussfest. Maximale Zählerfrequenz 20 Hz

Eingangssignal liegt an

Eingangssignal liegt nicht an

2 (bez.auf 6 A

18 V .. 28 V DC (typisch 4 mA)

0 .. 5 V DC, Strom kleiner 0,5 mA

rms

)

rms

5 / 12

Analoger Ausgang

externe Versorgung max. 33V Strom 0...20 mA Updatezeit 1 sec Auﬂ ösung 10 Bit

Serielle Schnittstelle

RS485 - Modbus RTU/Slave

Abisolierlänge 7 mm

Anschlussvermögen der Klemmstellen (Versorgungsspannung)

Anschließbare Leiter. Pro Klemmstelle nur einen Leiter anschließen!

Eindrähtige, mehrdrähtige, feindrähtige

Stiftkabelschuhe, Aderendhülsen 0,2 - 2,5 mm Anzugsdrehmoment 0,4 - 0,5 Nm Abisolierlänge 7 mm

Anschlussvermögen der Klemmstellen (digitale Ein-/Ausgänge, analoger Augang)

Eindrähtige, mehrdrähtige, feindrähtige

Stiftkabelschuhe, Aderendhülsen 0,2 - 1,5 mm Anzugsdrehmoment 0,2 - 0,25 Nm Abisolierlänge 7 mm

9.6 kbps, 19.2 kbps,

38.4 kbps, 57.6 kbps,

115.2 kbps

0,08 - 4,0 mm

0,2 - 1,5 mm2, AWG 28-16

, AWG 28-12

Anschlussvermögen der Klemmstellen (serielle Schnittstelle)

Eindrähtige, mehrdrähtige, feindrähtige

Stiftkabelschuhe, Aderendhülsen 0,2 - 1,5 mm Anzugsdrehmoment 0,2 - 0,25 Nm Abisolierlänge 7 mm

Anschlussvermögen der Klemmstellen (Strommessung)

Anschließbare Leiter. Pro Klemmstelle nur einen Leiter anschließen!

Eindrähtige, mehrdrähtige, feindrähtige

Stiftkabelschuhe, Aderendhülsen 0,2 - 2,5 mm Anzugsdrehmoment 0,4 - 0,5 Nm Abisolierlänge 7 mm

Anschlussvermögen der Klemmstellen (Spannungsmessung)

Anschließbare Leiter. Pro Klemmstelle nur einen Leiter anschließen!

Eindrähtige, mehrdrähtige, feindrähtige

Stiftkabelschuhe, Aderendhülsen 0,2 - 2,5 mm Anzugsdrehmoment 0,4 - 0,5 Nm Abisolierlänge 7 mm

0,2 - 1,5 mm

0,2 - 2,5 mm

0,08 - 4,0 mm

, AWG 28-16

, AWG 26-12

, AWG 28-12

Konﬁ guration für eine RS485-Verbindung

Nach einer Netzwiederkehr zeigt das Gerät die erste Messwertanzeige „Übersicht“.

• Betätigen Sie die Taste 1 „Esc“.

• Wählen Sie mit den Tasten 3 oder 4 den Menüpunkt „System“ aus. Bestätigen Sie diesen mit Taste 6 „Enter“.

• Wählen Sie mit den entsprechenden Tasten das Menü „Konﬁ guration“ und bestätigen Sie die Auswahl mit Taste 6 „Enter“.

• Wählen Sie mit den entsprechenden Tasten das Menü „Kommunikation“ und bestätigen Sie die Auswahl mit Taste 6 „Enter“.

• Setzen Sie die Geräte-Adresse, Baudrate

und Datenrahmen. Wählen Sie hierzu den Menüpunkt und bestätigen Sie diesen mit Taste 6 „Enter“.

• Stellen Sie mit den Tasten 3 und 4 die Ziffer oder die angezeigten Optionen ein. Bei num- merischen Eingaben erfolgt die Auswahl der Ziffernposition mit den Tasten 2 und 5.

• Bestätigen Sie mit Taste 6 „Enter“ oder bre- chen Sie mit Taste 1 „Esc“ die Aktion ab.

• Schließen Sie das Menü „Kommunikation“ mit der Taste 1 „Esc“.

• Öffnen Sie das Übersichtsmenü. Drücken Sie hierzu 2 x Taste 1 „Esc“.

• Wählen Sie mit den Tasten 3 und 4 die ge- wünschte Anzeige. Bestätigen Sie mit Taste 6 „Enter“!



HINWEIS! Strom- und Spannungs- wandler-Verhältnisse.

Strom- und Spannungswandler-Verhält- nisse konﬁ gurieren Sie benutzerfreund- lich über

• das Menü Konﬁ guration > Messung

• die Software GridVis®.

Strom- / Spannungswandler programmieren

• Betätigen Sie die Taste 1 „Esc“, um das Über- sichtsmenü zu öffnen.

• Wählen Sie mit den Tasten 3 oder 4 den Menüpunkt „System“ aus. Bestätigen Sie diesen mit Taste 6 „Enter“.

• Wählen Sie mit den Tasten 3 oder 4 den Menüpunkt „Konﬁ guration“ aus. Bestätigen Sie diesen mit Taste 6 „Enter“.

• Wählen Sie mit den entsprechenden Tasten das Menü „Messung“ und bestätigen Sie die Auswahl mit Taste 6 „Enter“.

• Öffnen Sie das Untermenü „Messung“ mit der Taste 6 „Enter“.

• Wählen Sie mit den Taste 2 bis 5 den primären oder sekundären Strom- bzw. Spannungs- wandler.

• Bestätigen Sie zum Editieren mit Taste 6

„Enter“.

• Ändern Sie mit Taste 3 und 4 den angezeig- ten Wert. Mit den Tasten 2 und 5 erfolgt die Auswahl der Ziffernposition.

• Bestätigen Sie mit Taste 6 „Enter“ oder bre- chen Sie mit Taste 1 „Esc“ die Aktion ab.

• Schließen Sie das Fenster mit Taste 1 „Esc“.

• Schließen Sie das Untermenü „Messung“ mit Taste 1 „Esc“.

• Öffnen Sie das Übersichtsmenü. Drücken Sie hierzu 2 x Taste 1 „Esc“.

• Wählen Sie mit den Tasten 3 und 4 die ge- wünschte Anzeige. Bestätigen Sie mit Taste 6 „Enter“!

Technische Daten

Allgemein

Nettogewicht (mit aufgesetzten Steckverbindern)

Verpackungsgewicht (inkl. Zubehör)

Lebensdauer der Hintergrundbe- leuchtung

Transport und Lagerung

Die folgenden Angaben gelten für in der Originalverpackung transportierte und gelagerte Geräte.

Freier Fall 1 m Temperatur K55 (-25° C bis +70° C) Relative Luftfeuchte 0 bis 90% RH

Strom- / Spannungswandler programmieren

• Betätigen Sie die Taste 1 „Esc“, um das Über- sichtsmenü zu öffnen.

• Wählen Sie mit den Tasten 3 oder 4 den Menüpunkt „System“ aus. Bestätigen Sie diesen mit Taste 6 „Enter“.

• Wählen Sie mit den Tasten 3 oder 4 den Menüpunkt „Konﬁ guration“ aus. Bestätigen Sie diesen mit Taste 6 „Enter“.

• Wählen Sie mit den entsprechenden Tasten das Menü „Messung“ und bestätigen Sie die Auswahl mit Taste 6 „Enter“.

• Öffnen Sie das Untermenü „Messung“ mit der Taste 6 „Enter“.

• Wählen Sie mit den Taste 2 bis 5 den primären oder sekundären Strom- bzw. Spannungs- wandler.

• Bestätigen Sie zum Editieren mit Taste 6

„Enter“.

• Ändern Sie mit Taste 3 und 4 den angezeig- ten Wert. Mit den Tasten 2 und 5 erfolgt die Auswahl der Ziffernposition.

• Bestätigen Sie mit Taste 6 „Enter“ oder bre- chen Sie mit Taste 1 „Esc“ die Aktion ab.

• Schließen Sie das Fenster mit Taste 1 „Esc“.

• Schließen Sie das Untermenü „Messung“ mit Taste 1 „Esc“.

• Öffnen Sie das Übersichtsmenü. Drücken Sie hierzu 2 x Taste 1 „Esc“.

• Wählen Sie mit den Tasten 3 und 4 die ge- wünschte Anzeige. Bestätigen Sie mit Taste 6 „Enter“!

Technische Daten

Versorgungsspannung

Nennbereich

Option 230 V: AC 90 V - 277 V (50/60 Hz) oder DC 90 V - 250 V, 300 V CATIII

Option 24 V: AC 24 V - 90 V (50/60 Hz) oder DC 24 V - 90 V, 150 V CATIII

Arbeitsbereich +-10% vom Nennbereich

Leistungsaufnahme

Option 230 V: max. 4,5 VA / 2 W Option 24 V: max. 4,5 VA / 2 W

Interne Sicherung, nicht austauschbar

Typ T1A / 250 VDC / 277 VAC gemäß IEC 60127

Empfohlene Überstrom- schutzeinrichtung für den Leitungsschutz

Option 230 V: 6-16 A Option 24 V: 1-6 A

(Char. B) (IEC-/UL-Zulassung)

Allgemein

Nettogewicht (mit aufgesetzten Steckverbindern)

ca. 250 g

Verpackungsgewicht (inkl. Zubehör)

ca. 300 g

Lebensdauer der Hintergrundbe- leuchtung

40000 h (Über 40000 h reduziert sich die Hintergrundbeleuchtung auf ca. 50%)

Transport und Lagerung

Die folgenden Angaben gelten für in der Originalverpackung transportierte und gelagerte Geräte.

Freier Fall 1 m Temperatur K55 (-25° C bis +70° C) Relative Luftfeuchte 0 bis 90% RH

Umgebungsbedingungen im Betrieb

Das UMG 96-PA wettergeschützt und ortsfest einsetzen. Schutzklasse II nach IEC 60536 (VDE 0106, Teil 1).

Bemessungstemperatur- bereich

K55 (-10° C .. +55° C)

Relative Luftfeuchte 0 bis 75% RH Betriebshöhe 0 .. 2000 m über NN Verschmutzungsgrad 2 Einbaulage senkrecht

Lüftung

keine Fremdbelüftung erforderlich.

Fremdkörper- und Wasserschutz

- Front

- Rückseite

- Front mit Dichtung

IP40 nach EN60529 IP20 nach EN60529 IP54 nach EN60529

Konﬁ guration für eine RS485-Verbindung

Nach einer Netzwiederkehr zeigt das Gerät die erste Messwertanzeige „Übersicht“.

• Betätigen Sie die Taste 1 „Esc“.

• Wählen Sie mit den Tasten 3 oder 4 den Menüpunkt „System“ aus. Bestätigen Sie diesen mit Taste 6 „Enter“.

• Wählen Sie mit den entsprechenden Tasten das Menü „Konﬁ guration“ und bestätigen Sie die Auswahl mit Taste 6 „Enter“.

• Wählen Sie mit den entsprechenden Tasten das Menü „Kommunikation“ und bestätigen Sie die Auswahl mit Taste 6 „Enter“.

• Setzen Sie die Geräte-Adresse, Baudrate

und Datenrahmen. Wählen Sie hierzu den Menüpunkt und bestätigen Sie diesen mit Taste 6 „Enter“.

• Stellen Sie mit den Tasten 3 und 4 die Ziffer oder die angezeigten Optionen ein. Bei num- merischen Eingaben erfolgt die Auswahl der Ziffernposition mit den Tasten 2 und 5.

• Bestätigen Sie mit Taste 6 „Enter“ oder bre- chen Sie mit Taste 1 „Esc“ die Aktion ab.

• Schließen Sie das Menü „Kommunikation“ mit der Taste 1 „Esc“.

• Öffnen Sie das Übersichtsmenü. Drücken Sie hierzu 2 x Taste 1 „Esc“.

• Wählen Sie mit den Tasten 3 und 4 die ge- wünschte Anzeige. Bestätigen Sie mit Taste 6 „Enter“!

Die Bedienung des UMG 96-PA erfolgt über 6 Funktionstasten für die

• Auswahl von Messwertanzeigen.

• Navigation innerhalb der Menüs.

• Bearbeitung der Geräteeinstellungen.

Taste Funktion

• Auswahlmenü anzeigen

• Auswahlmenü verlassen

• Aktion abbrechen

• Position wählen (nach links)

• Menüpunkt auswählen

• Ändern (Auswahl, Ziffer -1)

• Menüpunkt auswählen

• Ändern (Auswahl, Ziffer +1)

• Position wählen (nach links)

• Auswahl bestätigen

Bedienung und Tastenfunktionen

Beschriftung der Funktionstasten

Anzeigentitel

Messwerte

Funktionstasten

Abb. Display UMG 96-PA - Messwertanzeige



HINWEIS! Strom- und Spannungs- wandler-Verhältnisse.

Strom- und Spannungswandler-Verhält- nisse konﬁ gurieren Sie benutzerfreund- lich über

• das Menü Konﬁ guration > Messung

• die Software GridVis®.



HINWEIS!

Nähere Informationen zur Bedienung, Anzeige und Tastenfunktionen Ihres Ge- räts ﬁ nden Sie im Benutzerhandbuch.

Strom- / Spannungswandler programmieren

• Betätigen Sie die Taste 1 „Esc“, um das Über-

• Wählen Sie mit den Tasten 3 oder 4 den

• Wählen Sie mit den entsprechenden Tasten

• Öffnen Sie das Untermenü „Messung“ mit der

Technische Daten

Versorgungsspannung

Nennbereich

Option 230 V: AC 90 V - 277 V (50/60 Hz) oder DC 90 V - 250 V, 300 V CATIII

Option 24 V: AC 24 V - 90 V (50/60 Hz) oder DC 24 V - 90 V, 150 V CATIII

Arbeitsbereich +-10% vom Nennbereich

Leistungsaufnahme

Option 230 V: max. 4,5 VA / 2 W Option 24 V: max. 4,5 VA / 2 W

Interne Sicherung, nicht austauschbar

Typ T1A / 250 VDC / 277 VAC gemäß IEC 60127

Empfohlene Überstrom- schutzeinrichtung für den Leitungsschutz

Option 230 V: 6-16 A Option 24 V: 1-6 A

(Char. B) (IEC-/UL-Zulassung)

Allgemein

Nettogewicht (mit aufgesetzten Steckverbindern)

ca. 250 g

Verpackungsgewicht (inkl. Zubehör)

ca. 300 g

Lebensdauer der Hintergrundbe- leuchtung

40000 h (Über 40000 h reduziert sich die Hintergrundbeleuchtung auf ca. 50%)

Transport und Lagerung

Die folgenden Angaben gelten für in der Originalverpackung transportierte und gelagerte Geräte.

Freier Fall 1 m Temperatur K55 (-25° C bis +70° C) Relative Luftfeuchte 0 bis 90% RH

Umgebungsbedingungen im Betrieb

Das UMG 96-PA wettergeschützt und ortsfest einsetzen. Schutzklasse II nach IEC 60536 (VDE 0106, Teil 1).

Bemessungstemperatur- bereich

K55 (-10° C .. +55° C)

Relative Luftfeuchte 0 bis 75% RH Betriebshöhe 0 .. 2000 m über NN Verschmutzungsgrad 2 Einbaulage senkrecht

Lüftung

keine Fremdbelüftung erforderlich.

Fremdkörper- und Wasserschutz

- Front

- Rückseite

- Front mit Dichtung

IP40 nach EN60529 IP20 nach EN60529 IP54 nach EN60529

Vorgehen im Fehlerfall

Fehlermöglichkeit Ursache Abhilfe

Keine Anzeige

Keine Stromanzeige

Angezeigter Strom ist zu groß oder zu klein.

Angezeigte Spannung ist zu groß oder zu klein.

Angezeigte Spannung ist zu klein.

„EEE“ im Display Siehe „Fehlermeldungen“ im Benutzerhandbuch. Trotz obiger Maßnahmen

funktioniert das Gerät nicht.

Externe Sicherung für die Versorgungsspannung hat ausgelöst.

Messspannung nicht angeschlossen. Messspannung anschließen.

Messstrom nicht angeschlossen. Messstrom anschließen.

Strommessung in der falschen Phase. Anschluss überprüfen und ggf. korrigieren.

Stromwandlerfaktor falsch programmiert.

Stromoberschwingung überschreitet den Stromscheitelwert am Messeingang

Der Strom am Messeingang wurde unterschritten.

Messung in der falschen Phase. Anschluss überprüfen und ggf. korrigieren.

Spannungswandler falsch programmiert.

Messbereichsüberschreitung. Spannungswandler verwenden.

Der Spannungsscheitelwert am Messeingang wurde durch Oberschwingungen überschritten.

Gerät defekt.

Sicherung ersetzen.

Stromwandler-Übersetzungsverhältnis am Stromwandler ablesen und programmieren.

Stromwandler mit einem größeren StromwandlerÜbersetzungsverhältnis einbauen.

Stromwandler mit einem kleineren StromwandlerÜbersetzungsverhältnis einbauen.

Spannungswandler-Übersetzungsverhältnis am Spannungswandler ablesen und programmieren.

Achtung! Stellen Sie sicher, dass die Messeingänge nicht überlastet werden.

Gerät und Fehlerbeschreibung zur Überprüfung an den Hersteller senden.

6 / 12

General

www.janitza.com

Part no. 33.03.360

Safety

Safety information

The installation manual does not represent a full listing of all necessary safety measures required for safe operation of the device. Special operating conditions may require further measures. The installation manual contains instructions that must be observed to ensure your personal safety and to prevent damage to property.

Symbols used:

Safety information is highlighted by a warning triangle and is indicated as follows depending on the degree of danger:

Disclaimer

Observing the information products for the devices is the prerequisite for safe operation and in order to obtain the speciﬁ ed performance and product features. Janitza electronics GmbH accepts no liability for injuries to personnel, property damage or ﬁ nancial losses arising due to a failure to comply with the information products. Ensure that your information products are legible and accessible.

Further documentation is available on our website at www.janitza.com under Support > Downloads.

Subject to technical changes.

• Please ensure that your device complies with the installation manual.

• Please read and understand the documents enclosed with the product ﬁ rst.

• Keep the documents enclosed with the product available throughout the entire service life of the product and pass them on to subsequent users if applicable.

• Inform yourself of any device revisions and the associated updates to the documentation enclosed with the product at www.janitza.com.

Disposal

Observe the national regulations! If necessary, dispose of individual parts according to their properties and existing country-speciﬁ c regulations, e.g. as:

• Electronic waste

• Plastics

• Metals

or commission a certiﬁ ed disposal company with scrapping.

Relevant laws, applied standards and directives

For information on the laws, standards and directives that Janitza electronics GmbH has applied for the device, see the declaration of conformity on our website (www.janitza.de).

Safety

Safety information

Symbols used:

This symbol is an addition to the safety instructions and indicates an electrical hazard.

This symbol is an addition to the safety instructions and indicates a potential hazard.



This symbol with the word NOTE! describes:

• Procedures that do not pose any risks of injures.

• Important information, proce- dures or handling steps.

Safety information is highlighted by a warning triangle and is indicated as follows depending on the degree of danger:

DANGER!

Indicates an imminent danger that causes severe or fatal injuries.

WARNING!

Indicates a potentially hazardous situation that can cause severe injuries or death.

CAUTION!

Indicates a potentially hazardous situation that can cause minor injuries or damage to property.

Safety measures

When operating electrical devices, certain parts of these devices are invariably subjected to hazardous voltage. Therefore, severe bodily injuries or damage to property can occur if they are not handled properly:

• Before connecting connections, earth the device at the ground wire connection if present.

• Hazardous voltages may be present in all switching parts that are connected to the power supply.

• Hazardous voltages may also be present

• Do not operate equipment with current

• Do not exceed the threshold values speciﬁ ed

• Observe the safety and warning instructions in

Qualiﬁ ed staff

In order to prevent personal injuries and damage to property, only qualiﬁ ed staff with electrical training may work on the device, with knowledge of

• the national accident prevention regulations

• the safety engineering standards

• installing, commissioning and operating the

• Hazardous voltages may also be present in the device even after disconnecting the supply voltage (capacitor storage).

• Do not operate equipment with current transformer circuits while open.

• Do not exceed the threshold values speciﬁ ed in the user manual and on the rating plate! Also adhere to this during inspection and commissioning!

• Observe the safety and warning instructions in the documents that belong to the device!

Qualiﬁ ed staff

In order to prevent personal injuries and damage to property, only qualiﬁ ed staff with electrical training may work on the device, with knowledge of

• the national accident prevention regulations

• the safety engineering standards

• installing, commissioning and operating the device.

Proper use

The device is

• intended to be installed in switching cabinets and small installation distributors. It can be installed in any installation position (please observe step 3 "Assembly").

• not intended for installation in vehicles! The use of the device in mobile equipment is considered to be non-standard environmental conditions and is therefore only permitted after separate agreement.

• not intended for installation in environments with hazardous oils, acids, gases, vapours, dusts, radiation, etc.

The prerequisites of faultless, safe operation of this device are proper transport and proper storage, set-up, installation, operation and maintenance.

The UMG 96-PA is a multi-functional network analyser, which:

• Measures and calculates electrical variables

• Displays and saves measurement results

Device short description

Failing to observe the installation instructions can damage or destroy your device.

Ensure that you have enough air circulation in your installation environment and, in the event of high environmental temperatures, provide cooling if necessary.



The UMG 96-PA is a multi-functional network analyser, which:

• Measures and calculates electrical variables such as voltage, current, frequency, power, energy, harmonics (up to the 25th harmonic), etc. in building installations, on distribution units, circuit breakers and busbar trunking systems.

• Displays and saves measurement results and transmits them via interfaces.

Device short description

Install the UMG 96-PN in the weatherproof front panel of switch cabinets.

Cut-out size: 92

+0.8

x 92

+0.8

Ensure! Adequate ventilation

• install the device vertically!

• adhere to clearances from neighbouring components!

Fig. Installation position Rear view of UMG 96-PA

Installation Connecting the supply voltage

The supply voltage level for your device is speciﬁ ed on the rating plate. After connecting the supply voltage, an indication is shown on the display. If no display appears, check whether the supply voltage is within the rated voltage range.

CAUTION!

Damage to property due to not observing the installation instructions

Failing to observe the installation instructions can damage or destroy your device.

Ensure that you have enough air circulation in your installation environment and, in the event of high environmental temperatures, provide cooling if necessary.



NOTE!

More detailed information on the device functions, data and installation can be found in the user manual.

PE/FE

Doc. no. 2.061.012.1e 02/2018

Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support tel. +49 6441 9642-22 Fax +49 6441 9642-30 E-mail: info@janitza.de www.janitza.com

Power Analyser

UMG 96-PA

Installation manual



Installation



Device settings

Deutsche Version:

siehe Vorderseite

User manual:

General

Disclaimer

Further documentation is available on our website at www.janitza.com under Support > Downloads.

Subject to technical changes.

• Please ensure that your device complies with the installation manual.

• Please read and understand the documents enclosed with the product ﬁ rst.

• Keep the documents enclosed with the product available throughout the entire service life of the product and pass them on to subsequent users if applicable.

• Inform yourself of any device revisions and the associated updates to the documentation enclosed with the product at www.janitza.com.

Disposal

Observe the national regulations! If necessary, dispose of individual parts according to their properties and existing country-speciﬁ c regulations, e.g. as:

• Electronic waste

• Plastics

• Metals

or commission a certiﬁ ed disposal company with scrapping.

Relevant laws, applied standards and directives

For information on the laws, standards and directives that Janitza electronics GmbH has applied for the device, see the declaration of conformity on our website (www.janitza.de).

232

Safety

Safety information

Symbols used:

This symbol is an addition to the

c m



Safety information is highlighted by a warning triangle and is indicated as follows depending on the degree of danger:

safety instructions and indicates an electrical hazard.

This symbol is an addition to the safety instructions and indicates a potential hazard.

This symbol with the word NOTE! describes:

• Procedures that do not pose any risks of injures.

• Important information, procedures or handling steps.

DANGER!

WARNING!

CAUTION!

Safety measures

• Before connecting connections, earth the device at the ground wire connection if present.

• Hazardous voltages may be present in all switching parts that are connected to the power supply.

Indicates an imminent danger that causes severe or fatal injuries.

Indicates a potentially hazardous situation that can cause severe injuries or death.

Indicates a potentially hazardous situation that can cause minor injuries or damage to property.

7 / 12

• Hazardous voltages may also be present in the device even after disconnecting the supply voltage (capacitor storage).

• Do not operate equipment with current transformer circuits while open.

• Do not exceed the threshold values speciﬁ ed in the user manual and on the rating plate! Also adhere to this during inspection and commissioning!

• Observe the safety and warning instructions in the documents that belong to the device!

Qualiﬁ ed staff

In order to prevent personal injuries and damage to property, only qualiﬁ ed staff with electrical training may work on the device, with knowledge of

• the national accident prevention regulations

• the safety engineering standards

• installing, commissioning and operating the device.

Proper use

The device is

• intended to be installed in switching cabinets and small installation distributors. It can be installed in any installation position (please observe step 3 "Assembly").

• not intended for installation in environments with hazardous oils, acids, gases, vapours, dusts, radiation, etc.

The prerequisites of faultless, safe operation of this device are proper transport and proper storage, set-up, installation, operation and maintenance.

Connecting the supply voltage

Fuse

(UL/IEC listed)

Isolation device

PE/FE

Fig. Supply voltage connection.

Functional earth

General

Janitza electronics GmbH Vor dem Polstück 6 D-35633 Lahnau Support tel. +49 6441 9642-22 Fax +49 6441 9642-30 E-mail: info@janitza.de www.janitza.com

www.janitza.com

Doc. no. 2.061.012.1e 02/2018

Part no. 33.03.360

Power Analyser

UMG 96-PA

Installation manual



Installation



Device settings

Deutsche Version:

siehe Vorderseite

Safety

Safety information

Symbols used:

Safety information is highlighted by a warning triangle and is indicated as follows depending on the degree of danger:

Disclaimer

Further documentation is available on our website at www.janitza.com under Support > Downloads.

Subject to technical changes.

• Please ensure that your device complies with the installation manual.

• Please read and understand the documents enclosed with the product ﬁ rst.

• Keep the documents enclosed with the product available throughout the entire service life of the product and pass them on to subsequent users if applicable.

• Inform yourself of any device revisions and the associated updates to the documentation enclosed with the product at www.janitza.com.

Disposal

Observe the national regulations! If necessary, dispose of individual parts according to their properties and existing country-speciﬁ c regulations, e.g. as:

• Electronic waste

• Plastics

• Metals

or commission a certiﬁ ed disposal company with scrapping.

Relevant laws, applied standards and directives

For information on the laws, standards and directives that Janitza electronics GmbH has applied for the device, see the declaration of conformity on our website (www.janitza.de).

Voltage measurement

The device has 3 voltage measurement inputs and is suitable for different connection variants.

Failure to observe the connection conditions for the voltage measurement inputs can cause injuries to you or damage to the device. Therefore, note the following:



Network systems

Suitable network systems and maximum rated voltages (DIN EN 61010-1/A1):

User manual:

The device can be used in

• TN and TT networks

• domestic and industrial areas.

Three-phase four-wire systems

with earthed neutral conductor

L3 EE

L1 L2

L3 E

L2 L3 EE

IEC U

L-N

/ U

L-L:

417 VLN / 720 VLL

UL U

L-N

/ U

L-L:

347 VLN / 600 VLL

General

Safety

Safety information

Symbols used:

This symbol is an addition to the safety instructions and indicates an electrical hazard.

This symbol is an addition to the safety instructions and indicates a potential hazard.



This symbol with the word NOTE! describes:

• Procedures that do not pose any risks of injures.

• Important information, proce- dures or handling steps.

Safety information is highlighted by a warning triangle and is indicated as follows depending on the degree of danger:

DANGER!

Indicates an imminent danger that causes severe or fatal injuries.

WARNING!

Indicates a potentially hazardous situation that can cause severe injuries or death.

CAUTION!

Indicates a potentially hazardous situation that can cause minor injuries or damage to property.

Safety measures

• Before connecting connections, earth the device at the ground wire connection if present.

• Hazardous voltages may be present in all switching parts that are connected to the power supply.

Disclaimer

Further documentation is available on our website at www.janitza.com under Support > Downloads.

Subject to technical changes.

• Please ensure that your device complies with the installation manual.

• Please read and understand the documents enclosed with the product ﬁ rst.

• Keep the documents enclosed with the product available throughout the entire service life of the product and pass them on to subsequent users if applicable.

• Inform yourself of any device revisions and the associated updates to the documentation enclosed with the product at www.janitza.com.

Disposal

Observe the national regulations! If necessary, dispose of individual parts according to their properties and existing country-speciﬁ c regulations, e.g. as:

• Electronic waste

• Plastics

• Metals

or commission a certiﬁ ed disposal company with scrapping.

Relevant laws, applied standards and directives

For information on the laws, standards and directives that Janitza electronics GmbH has applied for the device, see the declaration of conformity on our website (www.janitza.de).

Voltage measurement

The device has 3 voltage measurement inputs and is suitable for different connection variants.

CAUTION!

Risk of injuries or damage to the device

Failure to observe the connection conditions for the voltage measurement inputs can cause injuries to you or damage to the device. Therefore, note the following:

• The voltage measurement inputs

- must not be occupied with DC voltage.

- must be provided with a suitable,

labelled fuse that is positioned close by and a circuit breaker (alternatively: a line safety switch).

- are dangerous to touch.

• Voltages that exceed the permissible

network rated voltages must be connected via a voltage transformer.

• Measured voltages and currents must derive from the same network.



NOTE!

As an alternative to the fuse and isolation device, you can use a circuit breaker.

Connection variant "Direct voltage measurement in a three-phase, four-conductor system"

The voltage measurement inputs are designed for measurements in low voltage networks, in which rated voltages of up to

• 417 V phase to earth and 720 V phase to phase in the 4-conductor system or

• 600 V phase to phase in the 3-conductor system

can occur. The measurement and surge voltages meet overvoltage category 600 V CATIII.

L2 L3 N

Isolation device

Fuse (UL/IEC listed)

1) 1) 1)

2) 2) 2)

L1 L2

L3 E

L2 L3 EE

Device short description

The UMG 96-PA is a multi-functional network analyser, which:

• Displays and saves measurement results and transmits them via interfaces.

CAUTION!

Failing to observe the installation instructions can damage or destroy your device.

Ensure that you have enough air circulation in your installation environment and, in the event of high environmental temperatures, provide cooling if necessary.

NOTE!

More detailed information on the device functions, data and installation can be found in the user



manual.

Damage to property due to not observing the installation instructions

Installation

Install the UMG 96-PN in the weatherproof front panel of switch cabinets.

Cut-out size:

+0.8

x 92

Ensure! Adequate ventilation

• install the device vertically!

• adhere to clearances from neighbouring components!

Fig. Installation position Rear view of UMG 96-PA

+0.8

Connecting the supply voltage

PE/FE

Fuse

(UL/IEC listed)

Isolation device

Fig. Supply voltage connection.

Functional earth

Damage to property due to

CAUTION!

Your device can be damaged or destroyed by a failure to comply with the connection conditions or by exceeding the permissible voltage range.

Before connecting the device to the supply voltage, please check:

• Voltage and frequency correspond to the details on the ratings plate! Adhere to the threshold values as described in the user manual!

• In building installations, the supply voltage must be protected with a UL/IEC approved circuit breaker / a fuse!

• The circuit breaker

- must be easily accessible for the user

and be installed close to the device.

- must be labelled for the relevant device.

• Do not connect the supply voltage to the voltage transformers.

• Provide a fuse for the neutral conductor if the source's neutral conductor connection is not earthed.

disregard of the connection conditions or impermissible voltage swells

WARNING!

Severe bodily injuries or death can occur due to:

• touching bare or stripped wires that are live,

• device inputs that are dangerous to touch.

De-energise your device before starting work! Check that it is de-energised.

Risk of injury due to electric voltage!

8 / 12

Network systems

Suitable network systems and maximum rated voltages (DIN EN 61010-1/A1):

Three-phase four-wire systems

with earthed neutral conductor

IEC U

UL U

L-N

/ U

L-L:

L3 EE

417 VLN / 720 VLL

347 VLN / 600 VLL

The device can be used in

• TN and TT networks

• domestic and industrial areas.

Safety

Safety information

Symbols used:

This symbol is an addition to the safety instructions and indicates an electrical hazard.

This symbol is an addition to the safety instructions and indicates a potential hazard.



This symbol with the word NOTE! describes:

• Procedures that do not pose any risks of injures.

• Important information, proce- dures or handling steps.

Safety information is highlighted by a warning triangle and is indicated as follows depending on the degree of danger:

DANGER!

Indicates an imminent danger that causes severe or fatal injuries.

WARNING!

Indicates a potentially hazardous situation that can cause severe injuries or death.

CAUTION!

Indicates a potentially hazardous situation that can cause minor injuries or damage to property.

Safety measures

• Before connecting connections, earth the device at the ground wire connection if present.

• Hazardous voltages may be present in all switching parts that are connected to the power supply.

• Hazardous voltages may also be present in the device even after disconnecting the supply voltage (capacitor storage).

• Do not operate equipment with current transformer circuits while open.

• Do not exceed the threshold values speciﬁ ed in the user manual and on the rating plate! Also adhere to this during inspection and commissioning!

• Observe the safety and warning instructions in the documents that belong to the device!

Qualiﬁ ed staff

In order to prevent personal injuries and damage to property, only qualiﬁ ed staff with electrical training may work on the device, with knowledge of

• the national accident prevention regulations

• the safety engineering standards

• installing, commissioning and operating the device.

Proper use

The device is

• intended to be installed in switching cabinets and small installation distributors. It can be installed in any installation position (please observe step 3 "Assembly").

• not intended for installation in environments with hazardous oils, acids, gases, vapours, dusts, radiation, etc.

The prerequisites of faultless, safe operation of this device are proper transport and proper storage, set-up, installation, operation and maintenance.

Voltage measurement connection variants

Three-phase four-conductor

system

Single-phase three-conductor

system

Voltage measurement in the three-phase, four-conductor

system

Voltage measurement in the

single-phase, three-conductor

system

The device

The current transformer must have basic insulation per IEC 61010-1:2010 for the rated voltage of the circuit.

Current measurement I1, I2, I3



NOTE!

When a measurement range is exceeded, the device display shows the warning Measurement range exceeded with speciﬁ cation of the current or voltage path. Further information on this can be found in the user manual.



NOTE! Voltage transformer ratios can be

conveniently conﬁ gured via

• the Conﬁ guration > Measurement > Measurement device menu

• the GridVis® software.

More details on current and voltage transformer ratios and their adjustment can be found in the user manual.

Warning with measurement range exceedance in the current and voltage paths I1-I3 and U1-U3

Voltage

The UMG 96-PA is a multi-functional network analyser, which:

• Displays and saves measurement results and transmits them via interfaces.

Device short description

Install the UMG 96-PN in the weatherproof front panel of switch cabinets.

Cut-out size: 92

+0.8

x 92

+0.8

Ensure! Adequate ventilation

• install the device vertically!

• adhere to clearances from neighbouring components!

Fig. Installation position Rear view of UMG 96-PA

Installation Connecting the supply voltage

Fuse

(UL/IEC listed)

Isolation device

CAUTION!

Damage to property due to not observing the installation instructions

Failing to observe the installation instructions can damage or destroy your device.

Ensure that you have enough air circulation in your installation environment and, in the event of high environmental temperatures, provide cooling if necessary.



NOTE!

More detailed information on the device functions, data and installation can be found in the user manual.

PE/FE

Fig. Supply voltage connection.

Current measurement connection variants

Three-phase four-conductor

system

Single-phase three-conductor

system

Current measurement via

current transformer in three-

phase four-conductor system

Current measurement in

single-phase three-conductor

system

Three-phase four-conductor

system

Current measurement via 2 current transformers in three- phase four-conductor system



NOTE!



NOTE! Current transformer ratios can be

conveniently conﬁ gured via

• the Conﬁ guration > Measurement > Measurement device menu

• the GridVis® software.

More details on current and voltage transformer ratios and their adjustment can be found in the user manual.

Functional earth

Fuse

(UL/IEC listed)

Isolation device

PE/FE

Fig. Supply voltage connection.

Functional earth

• Hazardous voltages may also be present in the device even after disconnecting the supply voltage (capacitor storage).

• Do not operate equipment with current transformer circuits while open.

• Do not exceed the threshold values speciﬁ ed in the user manual and on the rating plate! Also adhere to this during inspection and commissioning!

• Observe the safety and warning instructions in the documents that belong to the device!

Qualiﬁ ed staff

In order to prevent personal injuries and damage to property, only qualiﬁ ed staff with electrical training may work on the device, with knowledge of

• the national accident prevention regulations

• the safety engineering standards

• installing, commissioning and operating the device.

Proper use

The device is

• intended to be installed in switching cabinets and small installation distributors. It can be installed in any installation position (please observe step 3 "Assembly").

• not intended for installation in environments with hazardous oils, acids, gases, vapours, dusts, radiation, etc.

The prerequisites of faultless, safe operation of this device are proper transport and proper storage, set-up, installation, operation and maintenance.

The UMG 96-PA is a multi-functional network analyser, which:

• Displays and saves measurement results and transmits them via interfaces.

Device short description

Install the UMG 96-PN in the weatherproof front panel of switch cabinets.

Cut-out size: 92

+0.8

x 92

+0.8

Ensure! Adequate ventilation

• install the device vertically!

• adhere to clearances from neighbouring components!

Fig. Installation position Rear view of UMG 96-PA

Installation Connecting the supply voltage

CAUTION!

Damage to property due to not observing the installation instructions

Failing to observe the installation instructions can damage or destroy your device.

Ensure that you have enough air circulation in your installation environment and, in the event of high environmental temperatures, provide cooling if necessary.



NOTE!

More detailed information on the device functions, data and installation can be found in the user manual.

PE/FE

The device

• is only approved for a current measurement with a current transformer.

• is intended for connecting current transformers with secondary currents of ../1 A and ../5 A.

• has the current transformer ratio 5/5 A set as standard.

• does not measure DC

The current transformer must have basic insulation per IEC 61010-1:2010 for the rated voltage of the circuit.

WARNING!

Risk of injury due to electric voltage!

Severe bodily injuries or death can occur due to:

• Touching bare or stripped wires that are live.

• Current measurement inputs that are dangerous to touch on the device and on the current transformers.

De-energise your device before starting work! Check that it is de-energised. Earth the system. To do this, use the earth connection points with the earthing symbol.

L2 L3 N

Load

Connection "Current measurement via current transformers"

Current measurement I1, I2, I3

WARNING!

Risk of injury due to large currents and high electric voltages!

Current transformers that are operated open in the secondary side (high voltage peaks) can cause severe bodily injuries or death.

Avoid operating current transformers when open, short circuit transformers that are unloaded!

Current measurement connection variants



Voltage measurement

The device has 3 voltage measurement inputs and is suitable for different connection variants.

CAUTION!

Failure to observe the connection conditions for the voltage measurement inputs can cause injuries to you or damage to the device. Therefore, note the following:

• The voltage measurement inputs

- must not be occupied with DC voltage.

- must be provided with a suitable,

labelled fuse that is positioned close by and a circuit breaker (alternatively: a line safety switch).

- are dangerous to touch.

• Voltages that exceed the permissible

network rated voltages must be connected via a voltage transformer.

• Measured voltages and currents must derive from the same network.

NOTE!

As an alternative to the fuse and isolation



device, you can use a circuit breaker.

Risk of injuries or damage to the device

1) 1) 1)

2) 2) 2)

Connection variant "Direct voltage measurement in a three-phase, four-conductor system"

The voltage measurement inputs are designed for measurements in low voltage networks, in which rated voltages of up to

• 417 V phase to earth and 720 V phase to phase in the 4-conductor system or

• 600 V phase to phase in the 3-conductor system

can occur. The measurement and surge voltages meet overvoltage category 600 V CATIII.

Isolation device

Fuse (UL/IEC listed)

L1 L2

L3 N

Voltage measurement connection variants

Three-phase four-conductor

system

Voltage

Voltage measurement in the three-phase, four-conductor

system

NOTE!

When a measurement range is exceeded,



the device display shows the warning Measurement range exceeded with speciﬁ cation of the current or voltage path. Further information on this can be found in the user manual.

Single-phase three-conductor

Voltage measurement in the

single-phase, three-conductor

system

Voltage

system

NOTE! Voltage transformer ratios can be



conveniently conﬁ gured via

• the Conﬁ guration > Measurement > Measurement device menu

• the GridVis® software.

More details on current and voltage transformer ratios and their adjustment can be found in the user manual.

Warning with measurement range exceedance in the current and voltage paths I1-I3 and U1-U3

Current measurement I1, I2, I3

The device

• is only approved for a current measurement with a current transformer.

• is intended for connecting current transformers with secondary currents of ../1 A and ../5 A.

• has the current transformer ratio 5/5 A set as standard.

• does not measure DC

The current transformer must have basic insulation per IEC 61010-1:2010 for the rated voltage of the circuit.

WARNING!

Severe bodily injuries or death can occur due to:

• Touching bare or stripped wires that are live.

• Current measurement inputs that are dangerous to touch on the device and on the current transformers.

De-energise your device before starting work! Check that it is de-energised. Earth the system. To do this, use the earth connection points with the earthing symbol.

Risk of injury due to electric voltage!

Connection "Current measurement via current transformers"

Load

Risk of injury due to large

WARNING!

Current transformers that are operated open in the secondary side (high voltage peaks) can cause severe bodily injuries or death.

Avoid operating current transformers when open, short circuit transformers that are unloaded!

currents and high electric voltages!

L1 L2 L3 N

9 / 12

Current measurement connection variants

Three-phase four-conductor

system

Current measurement via

current transformer in three-

phase four-conductor system



NOTE! Current transformer ratios can be

conveniently conﬁ gured via

• the Conﬁ guration > Measurement > Measurement device menu

• the GridVis® software.

More details on current and voltage transformer ratios and their adjustment can be found in the user manual.

Single-phase three-conductor

Current measurement in

single-phase three-conductor

system

Three-phase four-conductor

system

Current measurement via 2 current transformers in threephase four-conductor system

NOTE!

When a measurement range is exceeded,



the device display shows the warning Measurement range exceeded with speciﬁ cation of the current or voltage path. Further information on this can be found in the user manual.

of danger:

Voltage measurement

The device has 3 voltage measurement inputs and is suitable for different connection variants.

CAUTION!

Risk of injuries or damage to the device

Failure to observe the connection conditions for the voltage measurement inputs can cause injuries to you or damage to the device. Therefore, note the following:

• The voltage measurement inputs

- must not be occupied with DC voltage.

- must be provided with a suitable,

labelled fuse that is positioned close by and a circuit breaker (alternatively: a line safety switch).

- are dangerous to touch.

• Voltages that exceed the permissible

network rated voltages must be connected via a voltage transformer.

• Measured voltages and currents must derive from the same network.



NOTE!

As an alternative to the fuse and isolation device, you can use a circuit breaker.

Connection variant "Direct voltage measurement in a three-phase, four-conductor system"

The voltage measurement inputs are designed for measurements in low voltage networks, in which rated voltages of up to

• 417 V phase to earth and 720 V phase to phase in the 4-conductor system or

• 600 V phase to phase in the 3-conductor system

can occur. The measurement and surge voltages meet overvoltage category 600 V CATIII.

Network systems

Suitable network systems and maximum rated voltages (DIN EN 61010-1/A1):

The UMG 96-PA is operated via 6 function keys for

• selecting measured value indications.

• Navigation within the menus.

• Editing device settings.

Button Function

• Display selection menu

• Exit selection menu

• Abort action

• Select position (to the left)

• Select menu item

• Change (selection, number -1)

• Select menu item

• Change (selection, number +1)

• Select position (to the left)

• Conﬁ rm selection

Operation and button functions

Labelling of the function keys

Display title

Measured values

Function keys

Fig. UMG 96-PA display - measured value indication



NOTE!

Further information on operation, displays and button functions for your device can be found in the user manual.

L2 L3 N

Isolation device

Fuse (UL/IEC listed)

1) 1) 1)

2) 2) 2)

The device can be used in

• TN and TT networks

• domestic and industrial areas.

Three-phase four-wire systems

with earthed neutral conductor

L3 EE

L1 L2

L3 E

L2 L3 EE

IEC U

L-N

/ U

L-L:

417 VLN / 720 VLL

UL U

L-N

/ U

L-L:

347 VLN / 600 VLL

of danger:

Conﬁ guration for an RS485 connection

After the power returns, the device displays the ﬁ rst measured value indication "Summary".

• Press button 1 "Esc".

• Press button 3 or 4 to select the "System" menu item. Conﬁ rm it with button 6 "Enter".

• Use the corresponding buttons to select the "Conﬁ guration" menu and conﬁ rm by selecting with button 6 "Enter".

• Use the corresponding buttons to select the “Communication” menu and conﬁ rm by selecting with button 6 “Enter”.

• Set the device address, baud rate and data frames. Select the menu item for this and conﬁ rm by selecting with button 6 "Enter".

• Set the digits or the displayed options with the buttons 3 and 4. For numeric inputs, the selection of the digit position occurs with the buttons 2 and 5.

• Conﬁ rm with button 6 "Enter" or abort the action with button 1 "Esc".

• Close the "Communication" menu with button 1 "Esc".

• Open the overview menu. To do this, press button 1 “Esc” 2 x.

• Select the desired display with buttons 3 and

4. Conﬁ rm with button 6 "Enter"!

Voltage measurement

The device has 3 voltage measurement inputs and is suitable for different connection variants.

CAUTION!

Risk of injuries or damage to the device

Failure to observe the connection conditions for the voltage measurement inputs can cause injuries to you or damage to the device. Therefore, note the following:

• The voltage measurement inputs

- must not be occupied with DC voltage.

- must be provided with a suitable,

labelled fuse that is positioned close by and a circuit breaker (alternatively: a line safety switch).

- are dangerous to touch.

• Voltages that exceed the permissible

network rated voltages must be connected via a voltage transformer.

• Measured voltages and currents must derive from the same network.



NOTE!

As an alternative to the fuse and isolation device, you can use a circuit breaker.

Connection variant "Direct voltage measurement in a three-phase, four-conductor system"

The voltage measurement inputs are designed for measurements in low voltage networks, in which rated voltages of up to

• 417 V phase to earth and 720 V phase to phase in the 4-conductor system or

• 600 V phase to phase in the 3-conductor system

can occur. The measurement and surge voltages meet overvoltage category 600 V CATIII.

Voltage measurement connection variants

Three-phase four-conductor

system

Single-phase three-conductor

system

Voltage measurement in the three-phase, four-conductor

system

Voltage measurement in the

single-phase, three-conductor

system

The device

• is only approved for a current measurement

• is intended for connecting current

• has the current transformer ratio 5/5 A set

• does not measure DC

The current transformer must have basic insulation per IEC 61010-1:2010 for the rated voltage of the circuit.

Current measurement I1, I2, I3



NOTE!



NOTE! Voltage transformer ratios can be

conveniently conﬁ gured via

• the Conﬁ guration > Measurement > Measurement device menu

• the GridVis® software.

More details on current and voltage transformer ratios and their adjustment can be found in the user manual.



NOTE! Current and voltage transformer ratios.

The current and voltage transformer ratios can be conveniently conﬁ gured via

• the Conﬁ guration > Measurement menu

• the GridVis® software.

Programming the current / voltage transformer

• Press button 1 "Esc" to access the overview

• Press button 3 or 4 to select the "System"

• Press button 3 or 4 to select the

• Use the corresponding buttons to select

• Open the "Measurement" submenu with

Warning with measurement range exceedance in the current and voltage paths I1-I3 and U1-U3

L2 L3 N

Isolation device

Fuse (UL/IEC listed)

1) 1) 1)

2) 2) 2)

Voltage

Voltage measurement connection variants

Three-phase four-conductor

system

Single-phase three-conductor

system

Voltage measurement in the

three-phase, four-conductor

system

Voltage measurement in the

single-phase, three-conductor

system

The device

• is only approved for a current measurement with a current transformer.

• is intended for connecting current transformers with secondary currents of ../1 A and ../5 A.

• has the current transformer ratio 5/5 A set as standard.

• does not measure DC

The current transformer must have basic insulation per IEC 61010-1:2010 for the rated voltage of the circuit.

WARNING!

Risk of injury due to electric voltage!

Severe bodily injuries or death can occur due to:

• Touching bare or stripped wires that are live.

• Current measurement inputs that are dangerous to touch on the device and on the current transformers.

De-energise your device before starting work! Check that it is de-energised. Earth the system. To do this, use the earth connection points with the earthing symbol.

L2 L3 N

Load

Connection "Current measurement via current transformers"

Current measurement I1, I2, I3

WARNING!

Risk of injury due to large currents and high electric voltages!

Current transformers that are operated open in the secondary side (high voltage peaks) can cause severe bodily injuries or death.

Avoid operating current transformers when open, short circuit transformers that are unloaded!

Current measurement connection variants



NOTE!



NOTE! Voltage transformer ratios can be

conveniently conﬁ gured via

• the Conﬁ guration > Measurement > Measurement device menu

• the GridVis® software.

More details on current and voltage transformer ratios and their adjustment can be found in the user manual.



Programming the current / voltage transformer

• Press button 1 "Esc" to access the overview menu.

• Press button 3 or 4 to select the "System" menu item. Conﬁ rm it with button 6 "Enter".

• Press button 3 or 4 to select the “Conﬁ guration” menu item. Conﬁ rm it with button 6 “Enter”.

• Use the corresponding buttons to select the "Measurement" menu and conﬁ rm by selecting with button 6 "Enter".

• Open the "Measurement" submenu with button 6 "Enter".

• Use buttons 2 to 5 to select the primary and secondary current and voltage transformer.

• To edit it, conﬁ rm with button 6 "Enter".

• Change the displayed value with buttons 3 and 4. The selection of the digit position occurs with the buttons 2 and 5.

• Conﬁ rm with button 6 "Enter" or abort the action with button 1 "Esc".

• Close the window with button 1 "Esc".

• Close the "Measurement" submenu with button 1 "Esc".

• Open the overview menu. To do this, press button 1 “Esc” 2 x.

• Select the desired display with buttons 3 and

4. Conﬁ rm with button 6 “Enter”!

Technical data

General

Net weight (with attached connectors)

Package weight (incl. accessories)

Service life of backlight

Transport and storage

The following information applies to devices which are transported or stored in the original packaging.

Free fall 1 m Temperature K55 (-25° C to +70° C) Relative humidity 0 to 90% RH

Warning with measurement range exceedance in the current and voltage paths I1-I3 and U1-U3

Voltage

www.janitza.com

of danger:

CAUTION!

Damage to property due to disregard of the connection conditions or impermissible voltage swells

Your device can be damaged or destroyed by a failure to comply with the connection conditions or by exceeding the permissible voltage range.

Before connecting the device to the supply voltage, please check:

• Voltage and frequency correspond to the details on the ratings plate! Adhere to the threshold values as described in the user manual!

• In building installations, the supply voltage must be protected with a UL/IEC approved circuit breaker / a fuse!

• The circuit breaker

- must be easily accessible for the user

and be installed close to the device.

- must be labelled for the relevant device.

• Do not connect the supply voltage to the voltage transformers.

• Provide a fuse for the neutral conductor if the source's neutral conductor connection is not earthed.

WARNING!

Risk of injury due to electric voltage!

Severe bodily injuries or death can occur due to:

• touching bare or stripped wires that are live,

• device inputs that are dangerous to touch.

De-energise your device before starting work! Check that it is de-energised.

Voltage measurement

The device has 3 voltage measurement inputs and is suitable for different connection variants.



Network systems

Suitable network systems and maximum rated voltages (DIN EN 61010-1/A1):

The PC connection of the device via the RS485 serial interface with, for example, a UMG 604 as gateway (see step "Establish the connection to the PC") is a method for conﬁ guring the device(s)

• and reading

• out data.

Correct

Incorrect

Terminal strip (switch cabinet).

Device with RS485 interface (Without termination resistor).

Device with RS485 interface (termination resistor on the device).

Example: PC connection via RS485 interface and UMG 604 as gateway

RS485 bus structure

• In an RS485 bus structure (line), connect all devices according to the master-slave principle.

• One segment in an RS485 bus structure can contain up to 32 participants/devices.



NOTE!

The corresponding menu items are used to assign the slave devices (UMG 96-PA) in the RS485 bus structure

• different device addresses

• different device addresses to the master device (UMG 604)

• the same transmission rate (baud rate)

• the same data frames

e.g. Connection

to the UMG

604 as gateway

(master)

e.g. Connection of further slave devices

RS485 bus

A B

Data GND

Fig. UMG 96-PA

• Terminate the cable at the start and the end of a segment with termination resistors (120 Ω,

0.25 W). The device does not contain a termination resistor.

• With more than 32 subscribers, repeaters must be used to connect segments.

The device can be used in

• TN and TT networks

• domestic and industrial areas.

Three-phase four-wire systems

with earthed neutral conductor

L3 EE

L1 L2

L3 E

L2 L3 EE

IEC U

L-N

/ U

L-L:

417 VLN / 720 VLL

UL U

L-N

/ U

L-L:

347 VLN / 600 VLL

Establish the connection to the PC

The most common connections for communication between the PC and the device:

GridVis®

Device connection via interface converter.

GridVis®

Device connection via interface converter.

GridVis®

Connection of the device via a UMG 604 as a gateway.

More details on device conﬁ guration and communication can be found starting at step 12.

PC/

RS232

USB

Ethernet

UMG 604

RS485

UMG 96-PA

RS485

UMG 96-PA

RS485

UMG 96-PA

RS485

UMG 96-PA

RS485

Fig. Rear side of UMG 96-PA

CAUTION!

Incorrect network settings can cause faults in the IT network!

Obtain information from your network administrator about the correct Ethernet network settings for your device.

Operation and button functions

The UMG 96-PA is operated via 6 function keys for

• selecting measured value indications.

• Navigation within the menus.

• Editing device settings.

Button Function

• Display selection menu

• Exit selection menu

• Abort action

• Select position (to the left)

• Select menu item

• Change (selection, number -1)

• Select menu item

• Change (selection, number +1)

• Select position (to the left)

• Conﬁ rm selection

NOTE!

Further information on operation,



displays and button functions for your device can be found in the user manual.

Fig. UMG 96-PA display - measured value indication

Damage to property due to incorrect network settings

Display title

Measured values

Labelling of the function keys

Function keys

10 / 12

Example: PC connection via RS485 interface and UMG 604 as gateway

The PC connection of the device via the RS485 serial interface with, for example, a UMG 604 as gateway (see step "Establish the connection to the PC") is a method for conﬁ guring the device(s)

• and reading

• out data.

e.g. Connection

604 as gateway

to the UMG

(master)

RS485 bus structure

• In an RS485 bus structure (line), connect all devices according to the master-slave principle.

• One segment in an RS485 bus structure can contain up to 32 participants/devices.

Conﬁ guration for an RS485 connection

After the power returns, the device displays the ﬁ rst measured value indication "Summary".

• Press button 1 "Esc".

• Press button 3 or 4 to select the "System" menu item. Conﬁ rm it with button 6 "Enter".

• Use the corresponding buttons to select the "Conﬁ guration" menu and conﬁ rm by selecting with button 6 "Enter".

• Use the corresponding buttons to select the “Communication” menu and conﬁ rm by selecting with button 6 “Enter”.

A B

Data GND

RS485 bus

A B

e.g. Connection of further slave devices

Fig. UMG 96-PA

• Terminate the cable at the start and the end of a segment with termination resistors (120 Ω,

0.25 W). The device does not contain a termination resistor.

• With more than 32 subscribers, repeaters must be used to connect segments.



• Set the device address, baud rate and data

frames. Select the menu item for this and conﬁ rm by selecting with button 6 "Enter".

• Set the digits or the displayed options with

the buttons 3 and 4. For numeric inputs, the selection of the digit position occurs with the buttons 2 and 5.

• Conﬁ rm with button 6 "Enter" or abort the

action with button 1 "Esc".

• Close the "Communication" menu with

button 1 "Esc".

• Open the overview menu. To do this, press

button 1 “Esc” 2 x.

• Select the desired display with buttons 3 and

4. Conﬁ rm with button 6 "Enter"!



Correct

Incorrect

NOTE!

The corresponding menu items are used to assign the slave devices (UMG 96-PA) in the RS485 bus structure

• different device addresses

• different device addresses to the master device (UMG 604)

• the same transmission rate (baud rate)

• the same data frames

NOTE! Current and voltage transformer ratios.

The current and voltage transformer ratios can be conveniently conﬁ gured via

• the Conﬁ guration > Measurement

• the GridVis® software.

Terminal strip (switch cabinet).

Device with RS485 interface (Without termination resistor).

Device with RS485 interface (termination resistor on the device).

Current measurement connection variants

Three-phase four-conductor

system

Single-phase three-conductor

system

Current measurement via

current transformer in three-

phase four-conductor system

Current measurement in

single-phase three-conductor

system

Three-phase four-conductor

system

Current measurement via 2

current transformers in three-

phase four-conductor system



NOTE!



NOTE! Current transformer ratios can be

conveniently conﬁ gured via

• the Conﬁ guration > Measurement > Measurement device menu

• the GridVis® software.

More details on current and voltage transformer ratios and their adjustment can be found in the user manual.

Serial interface

RS485 to Modbus RTU/Slave

9.6 kbps, 19.2 kbps,

38.4 kbps, 57.6 kbps,

115.2 kbps

Stripping length 7 mm

Terminal connection capacity (supply voltage)

Connectable conductors. Connect only one conductor per terminal!

Single core, multi-core, ﬁ ne-stranded

0.08 - 4.0 mm

, AWG 28-12

Terminal pins, core end sheath 0.2 - 2.5 mm

Tightening torque 0.4 - 0.5 Nm Stripping length 7 mm

Terminal connection capacity (digital inputs / outputs, analogue output)

Single core, multi-core, ﬁ ne-stranded

0.2 - 1.5 mm

, AWG 28-16

Terminal pins, core end sheath 0.2 - 1.5 mm

Tightening torque 0.2 - 0.25 Nm Stripping length 7 mm

Terminal connection capacity (current measurement)

Connectable conductors. Connect only one conductor per terminal!

Single core, multi-core, ﬁ ne-stranded

0.2 - 2.5 mm

, AWG 26-12

Terminal pins, core end sheath 0.2 - 2.5 mm

Tightening torque 0.4 - 0.5 Nm Stripping length 7 mm

Terminal connection capacity (serial interface)

Single core, multi-core, ﬁ ne-stranded

0.2 - 1.5 mm

, AWG 28-16

Terminal pins, core end sheath 0.2 - 1.5 mm

Tightening torque 0.2 - 0.25 Nm Stripping length 7 mm

Terminal connection capacity (voltage measurement)

Connectable conductors. Connect only one conductor per terminal!

Single core, multi-core, ﬁ ne-stranded

0.08 - 4.0 mm

, AWG 28-12

Terminal pins, core end sheath 0.2 - 2.5 mm

Tightening torque 0.4 - 0.5 Nm Stripping length 7 mm

Establish the connection to the PC

The most common connections for communication between the PC and the device:

CAUTION!

Damage to property due to incorrect network settings

Incorrect network settings can cause faults in the IT network!

Obtain information from your network administrator about the correct Ethernet network settings for your device.

More details on device conﬁ guration and communication can be found starting at step 12.

Fig. Rear side of UMG 96-PA

RS485

PC/

GridVis®

RS485

Device connection via interface converter.

RS232

USB

RS485

Device connection via interface converter.

USB

PC/

GridVis®

Connection of the device via a UMG 604 as a gateway.

UMG 604

RS485

Ethernet

RS485

PC/

GridVis®

UMG 96-PA

The PC connection of the device via the RS485 serial interface with, for example, a UMG 604 as gateway (see step "Establish the connection to the PC") is a method for conﬁ guring the device(s)

• and reading

• out data.

Correct

Incorrect

Terminal strip (switch cabinet).

Device with RS485 interface (Without termination resistor).

Device with RS485 interface (termination resistor on the device).

Example: PC connection via RS485 interface and UMG 604 as gateway

RS485 bus structure

• In an RS485 bus structure (line), connect all devices according to the master-slave principle.

• One segment in an RS485 bus structure can contain up to 32 participants/devices.



NOTE!

The corresponding menu items are used to assign the slave devices (UMG 96-PA) in the RS485 bus structure

• different device addresses

• different device addresses to the master device (UMG 604)

• the same transmission rate (baud rate)

• the same data frames

e.g. Connection

to the UMG

604 as gateway

(master)

e.g. Connection of further slave devices

RS485 bus

A B

Data GND

Fig. UMG 96-PA

• Terminate the cable at the start and the end of a segment with termination resistors (120 Ω,

0.25 W). The device does not contain a termination resistor.

• With more than 32 subscribers, repeaters must be used to connect segments.

The UMG 96-PA is operated via 6 function keys for

Operation and button functions

Procedure in the event of faults

Possible fault Cause Remedy

No display

No current display

Current displayed is too high or too low.

Displayed voltage is too high or too low.

Displayed voltage is too low.

"EEE" on the display See "Error messages" in the user manual. Device still does not work

despite the above measures.

Analogue output

External supply max. 33V Current 0...20 mA Update time 1 sec Resolution 10 bit

L1 L2

L3 E

L2 L3 EE

Conﬁ guration for an RS485 connection

After the power returns, the device displays the ﬁ rst measured value indication "Summary".

• Press button 1 "Esc".

• Press button 3 or 4 to select the "System"

• Use the corresponding buttons to select

The PC connection of the device via the RS485 serial interface with, for example, a UMG 604 as gateway (see step "Establish the connection to the PC") is a method for conﬁ guring the device(s)

• and reading

• out data.

Correct

Incorrect

Terminal strip (switch cabinet).

Device with RS485 interface (Without termination resistor).

Device with RS485 interface (termination resistor on the device).

Example: PC connection via RS485 interface and UMG 604 as gateway

RS485 bus structure

• In an RS485 bus structure (line), connect all devices according to the master-slave principle.

• One segment in an RS485 bus structure can contain up to 32 participants/devices.



NOTE!

The corresponding menu items are used to assign the slave devices (UMG 96-PA) in the RS485 bus structure

• different device addresses

• different device addresses to the master device (UMG 604)

• the same transmission rate (baud rate)

• the same data frames

e.g. Connection

to the UMG

604 as gateway

(master)

e.g. Connection of further slave devices

RS485 bus

A B

Data GND

Fig. UMG 96-PA

• Terminate the cable at the start and the end of a segment with termination resistors (120 Ω,

0.25 W). The device does not contain a termination resistor.

• With more than 32 subscribers, repeaters must be used to connect segments.

The UMG 96-PA is operated via 6 function keys for

• selecting measured value indications.

• Navigation within the menus.

• Editing device settings.

Button Function

• Display selection menu

• Exit selection menu

• Abort action

• Select position (to the left)

• Select menu item

• Change (selection, number -1)

• Select menu item

• Change (selection, number +1)

• Select position (to the left)

• Conﬁ rm selection

Operation and button functions

Labelling of the function keys

Display title

Measured values

Function keys

Fig. UMG 96-PA display - measured value indication



NOTE!

Further information on operation, displays and button functions for your device can be found in the user manual.

Procedure in the event of faults

Possible fault Cause Remedy

No display

External fuse for the power supply voltage has tripped.

Replace fuse.

No current display

Measured voltage is not connected. Connect the measured voltage.

Measurement current is not connected. Connect measuring-circuit current.

Current displayed is too high or too low.

Current measurement in the wrong phase. Check connection and correct if necessary.

Current transformer factor is incorrectly programmed.

Read out and program the CT ratio on the current transformer.

Current harmonics exceed the current peak at the measurement input

Install current transformer with a larger CT ratio.

The current at the measurement input fell short of. Install current transformer with a smaller CT ratio.

Displayed voltage is too high or too low.

Measurement in the wrong phase. Check connection and correct if necessary.

Voltage transformer incorrectly programmed.

Read out and program the voltage transformer ratio at the voltage transformer.

Displayed voltage is too low.

Measurement range exceeded. Use voltage transformers.

The peak voltage value at the measurement input has been exceeded by the harmonics.

Attention! Ensure the measurement inputs are not

overloaded. "EEE" on the display See "Error messages" in the user manual. Device still does not work

despite the above measures.

Device defective.

Send the device and error description to the

manufacturer for inspection.

L1 L2

L3 E

L2 L3 EE

The device

• is only approved for a current measurement with a current transformer.

• is intended for connecting current transformers with secondary currents of ../1 A and ../5 A.

• has the current transformer ratio 5/5 A set as standard.

• does not measure DC

The current transformer must have basic insulation per IEC 61010-1:2010 for the rated voltage of the circuit.

WARNING!

Risk of injury due to electric voltage!

Severe bodily injuries or death can occur due to:

• Touching bare or stripped wires that are live.

• Current measurement inputs that are dangerous to touch on the device and on the current transformers.

De-energise your device before starting work! Check that it is de-energised. Earth the system. To do this, use the earth connection points with the earthing symbol.

L2 L3 N

Load

Connection "Current measurement via current transformers"

Current measurement I1, I2, I3

WARNING!

Risk of injury due to large currents and high electric voltages!

Current transformers that are operated open in the secondary side (high voltage peaks) can cause severe bodily injuries or death.

Avoid operating current transformers when open, short circuit transformers that are unloaded!

Current measurement connection variants

Three-phase four-conductor

system

Single-phase three-conductor

system

Current measurement via

current transformer in three-

phase four-conductor system

Current measurement in

single-phase three-conductor

system

Three-phase four-conductor

system

Current measurement via 2 current transformers in three- phase four-conductor system



NOTE!



NOTE! Current transformer ratios can be

conveniently conﬁ gured via

• the Conﬁ guration > Measurement > Measurement device menu

• the GridVis® software.

More details on current and voltage transformer ratios and their adjustment can be found in the user manual.

Technical data

Supply voltage

Nominal range

230 V option: AC 90 V - 277 V (50/60 Hz) or DC 90 V - 250 V, 300 V CATIII

24 V option: AC 24 V - 90 V (50/60 Hz) or DC 24 V - 90 V, 150 V CATIII

Operating range +-10% of nominal range

Power consumption

230 V option: max. 4.5 VA / 2 W 24 V option: max. 4.5 VA / 2 W

Internal fuse, not replaceable

Type T1A / 250 VDC / 277 VAC according to IEC 60127

Recommended overcurrent protection device for line protection

230 V option: 6-16 A 24 V option: 1-6 A

(Char. B) (IEC-/UL approval)

General

Net weight (with attached connectors)

approx. 250 g

Package weight (incl. accessories)

approx. 300 g

Service life of backlight

40000 h (over 40000 h, the backlight reduces to approx. 50%)

Transport and storage

The following information applies to devices which are transported or stored in the original packaging.

Free fall 1 m Temperature K55 (-25° C to +70° C) Relative humidity 0 to 90% RH

Ambient conditions during operation

Use the UMG 96-PA stationary and in a weatherproof location. Protection class II in acc. with IEC 60536 (VDE 0106, Part 1).

Rated temperature range K55 (-10° C .. +55° C) Relative humidity 0 to 75% RH Operating altitude 0 to 2000 m above sea level Pollution degree 2 Installation position upright Ventilation No forced ventilation required. Protection against ingress of

solid foreign bodies and water

- Front

- Rear

- Front with seal

IP40 in acc. with EN60529 IP20 in acc. with EN60529 IP54 in acc. with EN60529

Programming the current / voltage transformer

• Press button 1 "Esc" to access the overview menu.

• Press button 3 or 4 to select the "System" menu item. Conﬁ rm it with button 6 "Enter".

• Press button 3 or 4 to select the

• Use the corresponding buttons to select

• Open the "Measurement" submenu with

“Conﬁ guration” menu item. Conﬁ rm it with button 6 “Enter”.

the "Measurement" menu and conﬁ rm by selecting with button 6 "Enter".

button 6 "Enter".

• Use buttons 2 to 5 to select the primary and secondary current and voltage transformer.

• To edit it, conﬁ rm with button 6 "Enter".

• Change the displayed value with buttons 3 and 4. The selection of the digit position occurs with the buttons 2 and 5.

• Conﬁ rm with button 6 "Enter" or abort the action with button 1 "Esc".

• Close the window with button 1 "Esc".

• Close the "Measurement" submenu with button 1 "Esc".

• Open the overview menu. To do this, press button 1 “Esc” 2 x.

• Select the desired display with buttons 3 and

4. Conﬁ rm with button 6 “Enter”!

Technical data

General

Net weight (with attached connectors)

Package weight (incl. accessories)

Service life of backlight

Transport and storage

The following information applies to devices which are transported or stored in the original packaging.

Free fall 1 m Temperature K55 (-25° C to +70° C) Relative humidity 0 to 90% RH

approx. 250 g

approx. 300 g

40000 h (over 40000 h, the backlight reduces to approx. 50%)

Ambient conditions during operation

Use the UMG 96-PA stationary and in a weatherproof location. Protection class II in acc. with IEC 60536 (VDE 0106, Part 1).

solid foreign bodies and water

- Front

- Rear

- Front with seal

Supply voltage

Nominal range

Operating range +-10% of nominal range

Power consumption

Internal fuse, not replaceable

Recommended overcurrent protection device for line protection

IP40 in acc. with EN60529 IP20 in acc. with EN60529 IP54 in acc. with EN60529

230 V option: AC 90 V - 277 V (50/60 Hz) or DC 90 V - 250 V, 300 V CATIII

24 V option: AC 24 V - 90 V (50/60 Hz) or DC 24 V - 90 V, 150 V CATIII

230 V option: max. 4.5 VA / 2 W 24 V option: max. 4.5 VA / 2 W

Type T1A / 250 VDC / 277 VAC according to IEC 60127

230 V option: 6-16 A 24 V option: 1-6 A

(Char. B) (IEC-/UL approval)

Voltage measurement

3-phase 4-conductor systems with rated voltages of up to

3-phase 3-conductor systems, not earthed, with rated voltages of up to

Overvoltage category 600 V CAT III Measurement surge

voltage Protection of voltage

measurement

Metering range L-N

Metering range L-L

Resolution 0.01 V Crest factor 2.45 (based on metering range) Impedance 3 MΩ / phase Power consumption approx. 0.1 VA Sampling rate 8.33 kHz

Frequency of the mains frequency - resolution

1) ... The device only determines measured values, if a voltage L1-N greater than 20 Veff (4 conductor measurement) or a voltage L1-L2 greater than 34 Veff (3 conductor measurement) is applied at the voltage measurement input V1.

417 V / 720 V (+-10%) as per IEC 347 V / 600 V (+-10%) as per UL

600 V (+-10%)

6 kV

1 - 10 A tripping characteristic B (with IEC/UL approval)

to 600 Vrms

0 (max. overvoltage 800 Vrms )

to 1040 Vrms

0 (max. overvoltage 1350 Vrms )

45 Hz to 65 Hz

0.01 Hz

Current measurement

Rated current 5 A Metering range 0.005 to 6 A Crest factor

(with regard to the rated current) Overload for 1 sec. 60 A (sinusoidal) Resolution 0.1 mA (display 0.01 A) Overvoltage category 300 V CAT II Measurement surge voltage 2 kV Power consumption approx. 0.2 VA (Ri=5 mΩ) Sampling rate 8.33 kHz

Digital outputs

3 digital outputs, semiconductor relays, not short-circuit proof. Switching voltage max. 33 V AC, 60 V DC Switching current max. 50 mAeff AC/DC Response time 250 ms Pulse output (energy pulses) max. 50 Hz

Digital inputs

3 digital inputs, semiconductor relays, not short-circuit proof. Maximum counter frequency 20 Hz

Input signal present

Input signal not present

2 (with regard to 6 A

18 V to 28 V DC (typically 4 mA)

0 to 5 V DC, current less than 0.5 mA

rms

)

rms

11 / 12

Analogue output

External supply max. 33V Current 0...20 mA Update time 1 sec Resolution 10 bit

Serial interface

RS485 to Modbus RTU/Slave

Stripping length 7 mm

Terminal connection capacity (supply voltage)

Connectable conductors. Connect only one conductor per terminal!

Single core, multi-core, ﬁ ne-stranded

Terminal pins, core end sheath 0.2 - 2.5 mm Tightening torque 0.4 - 0.5 Nm Stripping length 7 mm

Terminal connection capacity (digital inputs / outputs, analogue output)

Single core, multi-core, ﬁ ne-stranded

Terminal pins, core end sheath 0.2 - 1.5 mm Tightening torque 0.2 - 0.25 Nm Stripping length 7 mm

9.6 kbps, 19.2 kbps,

38.4 kbps, 57.6 kbps,

115.2 kbps

0.08 - 4.0 mm

0.2 - 1.5 mm

, AWG 28-12

, AWG 28-16

Terminal connection capacity (serial interface)

Single core, multi-core, ﬁ ne-stranded

Terminal pins, core end sheath 0.2 - 1.5 mm Tightening torque 0.2 - 0.25 Nm Stripping length 7 mm

Terminal connection capacity (current measurement)

Connectable conductors. Connect only one conductor per terminal!

Single core, multi-core, ﬁ ne-stranded

Terminal pins, core end sheath 0.2 - 2.5 mm Tightening torque 0.4 - 0.5 Nm Stripping length 7 mm

Terminal connection capacity (voltage measurement)

Connectable conductors. Connect only one conductor per terminal!

Single core, multi-core, ﬁ ne-stranded

Terminal pins, core end sheath 0.2 - 2.5 mm Tightening torque 0.4 - 0.5 Nm Stripping length 7 mm

0.2 - 1.5 mm

0.2 - 2.5 mm

0.08 - 4.0 mm

, AWG 28-16

, AWG 26-12

, AWG 28-12

Konﬁ guration für eine RS485-Verbindung

Nach einer Netzwiederkehr zeigt das Gerät die erste Messwertanzeige „Übersicht“.

• Betätigen Sie die Taste 1 „Esc“.

• Wählen Sie mit den Tasten 3 oder 4 den Menüpunkt „System“ aus. Bestätigen Sie diesen mit Taste 6 „Enter“.

• Wählen Sie mit den entsprechenden Tasten das Menü „Konﬁ guration“ und bestätigen Sie die Auswahl mit Taste 6 „Enter“.

• Wählen Sie mit den entsprechenden Tasten das Menü „Kommunikation“ und bestätigen Sie die Auswahl mit Taste 6 „Enter“.

• Setzen Sie die Geräte-Adresse, Baudrate

und Datenrahmen. Wählen Sie hierzu den Menüpunkt und bestätigen Sie diesen mit Taste 6 „Enter“.

• Stellen Sie mit den Tasten 3 und 4 die Ziffer oder die angezeigten Optionen ein. Bei num- merischen Eingaben erfolgt die Auswahl der Ziffernposition mit den Tasten 2 und 5.

• Bestätigen Sie mit Taste 6 „Enter“ oder bre- chen Sie mit Taste 1 „Esc“ die Aktion ab.

• Schließen Sie das Menü „Kommunikation“ mit der Taste 1 „Esc“.

• Öffnen Sie das Übersichtsmenü. Drücken Sie hierzu 2 x Taste 1 „Esc“.

• Wählen Sie mit den Tasten 3 und 4 die ge- wünschte Anzeige. Bestätigen Sie mit Taste 6 „Enter“!



HINWEIS! Strom- und Spannungs- wandler-Verhältnisse.

Strom- und Spannungswandler-Verhält- nisse konﬁ gurieren Sie benutzerfreund- lich über

• das Menü Konﬁ guration > Messung

• die Software GridVis®.

Strom- / Spannungswandler programmieren

• Betätigen Sie die Taste 1 „Esc“, um das Über- sichtsmenü zu öffnen.

• Wählen Sie mit den Tasten 3 oder 4 den Menüpunkt „System“ aus. Bestätigen Sie diesen mit Taste 6 „Enter“.

• Wählen Sie mit den Tasten 3 oder 4 den Menüpunkt „Konﬁ guration“ aus. Bestätigen Sie diesen mit Taste 6 „Enter“.

• Wählen Sie mit den entsprechenden Tasten das Menü „Messung“ und bestätigen Sie die Auswahl mit Taste 6 „Enter“.

• Öffnen Sie das Untermenü „Messung“ mit der Taste 6 „Enter“.

• Wählen Sie mit den Taste 2 bis 5 den primären oder sekundären Strom- bzw. Spannungs- wandler.

• Bestätigen Sie zum Editieren mit Taste 6

„Enter“.

• Ändern Sie mit Taste 3 und 4 den angezeig- ten Wert. Mit den Tasten 2 und 5 erfolgt die Auswahl der Ziffernposition.

• Bestätigen Sie mit Taste 6 „Enter“ oder bre- chen Sie mit Taste 1 „Esc“ die Aktion ab.

• Schließen Sie das Fenster mit Taste 1 „Esc“.

• Schließen Sie das Untermenü „Messung“ mit Taste 1 „Esc“.

• Öffnen Sie das Übersichtsmenü. Drücken Sie hierzu 2 x Taste 1 „Esc“.

• Wählen Sie mit den Tasten 3 und 4 die ge- wünschte Anzeige. Bestätigen Sie mit Taste 6 „Enter“!

Technische Daten

Allgemein

Nettogewicht (mit aufgesetzten Steckverbindern)

Verpackungsgewicht (inkl. Zubehör)

Lebensdauer der Hintergrundbe- leuchtung

Transport und Lagerung

Die folgenden Angaben gelten für in der Originalverpackung transportierte und gelagerte Geräte.

Freier Fall 1 m Temperatur K55 (-25° C bis +70° C) Relative Luftfeuchte 0 bis 90% RH

Strom- / Spannungswandler programmieren

• Betätigen Sie die Taste 1 „Esc“, um das Über- sichtsmenü zu öffnen.

• Wählen Sie mit den Tasten 3 oder 4 den Menüpunkt „System“ aus. Bestätigen Sie diesen mit Taste 6 „Enter“.

• Wählen Sie mit den Tasten 3 oder 4 den Menüpunkt „Konﬁ guration“ aus. Bestätigen Sie diesen mit Taste 6 „Enter“.

• Wählen Sie mit den entsprechenden Tasten das Menü „Messung“ und bestätigen Sie die Auswahl mit Taste 6 „Enter“.

• Öffnen Sie das Untermenü „Messung“ mit der Taste 6 „Enter“.

• Wählen Sie mit den Taste 2 bis 5 den primären oder sekundären Strom- bzw. Spannungs- wandler.

• Bestätigen Sie zum Editieren mit Taste 6

„Enter“.

• Ändern Sie mit Taste 3 und 4 den angezeig- ten Wert. Mit den Tasten 2 und 5 erfolgt die Auswahl der Ziffernposition.

• Bestätigen Sie mit Taste 6 „Enter“ oder bre- chen Sie mit Taste 1 „Esc“ die Aktion ab.

• Schließen Sie das Fenster mit Taste 1 „Esc“.

• Schließen Sie das Untermenü „Messung“ mit Taste 1 „Esc“.

• Öffnen Sie das Übersichtsmenü. Drücken Sie hierzu 2 x Taste 1 „Esc“.

• Wählen Sie mit den Tasten 3 und 4 die ge- wünschte Anzeige. Bestätigen Sie mit Taste 6 „Enter“!

Technische Daten

Versorgungsspannung

Nennbereich

Option 230 V: AC 90 V - 277 V (50/60 Hz) oder DC 90 V - 250 V, 300 V CATIII

Option 24 V: AC 24 V - 90 V (50/60 Hz) oder DC 24 V - 90 V, 150 V CATIII

Arbeitsbereich +-10% vom Nennbereich

Leistungsaufnahme

Option 230 V: max. 4,5 VA / 2 W Option 24 V: max. 4,5 VA / 2 W

Interne Sicherung, nicht austauschbar

Typ T1A / 250 VDC / 277 VAC gemäß IEC 60127

Empfohlene Überstrom- schutzeinrichtung für den Leitungsschutz

Option 230 V: 6-16 A Option 24 V: 1-6 A

(Char. B) (IEC-/UL-Zulassung)

Allgemein

Nettogewicht (mit aufgesetzten Steckverbindern)

ca. 250 g

Verpackungsgewicht (inkl. Zubehör)

ca. 300 g

Lebensdauer der Hintergrundbe- leuchtung

40000 h (Über 40000 h reduziert sich die Hintergrundbeleuchtung auf ca. 50%)

Transport und Lagerung

Die folgenden Angaben gelten für in der Originalverpackung transportierte und gelagerte Geräte.

Freier Fall 1 m Temperatur K55 (-25° C bis +70° C) Relative Luftfeuchte 0 bis 90% RH

Umgebungsbedingungen im Betrieb

Das UMG 96-PA wettergeschützt und ortsfest einsetzen. Schutzklasse II nach IEC 60536 (VDE 0106, Teil 1).

Bemessungstemperatur- bereich

K55 (-10° C .. +55° C)

Relative Luftfeuchte 0 bis 75% RH Betriebshöhe 0 .. 2000 m über NN Verschmutzungsgrad 2 Einbaulage senkrecht

Lüftung

keine Fremdbelüftung erforderlich.

Fremdkörper- und Wasserschutz

- Front

- Rückseite

- Front mit Dichtung

IP40 nach EN60529 IP20 nach EN60529 IP54 nach EN60529

Conﬁ guration for an RS485 connection

After the power returns, the device displays the ﬁ rst measured value indication "Summary".

• Press button 1 "Esc".

• Press button 3 or 4 to select the "System" menu item. Conﬁ rm it with button 6 "Enter".

• Use the corresponding buttons to select the "Conﬁ guration" menu and conﬁ rm by selecting with button 6 "Enter".

• Use the corresponding buttons to select the “Communication” menu and conﬁ rm by selecting with button 6 “Enter”.

• Set the device address, baud rate and data frames. Select the menu item for this and conﬁ rm by selecting with button 6 "Enter".

• Set the digits or the displayed options with the buttons 3 and 4. For numeric inputs, the selection of the digit position occurs with the buttons 2 and 5.

• Conﬁ rm with button 6 "Enter" or abort the action with button 1 "Esc".

• Close the "Communication" menu with button 1 "Esc".

• Open the overview menu. To do this, press button 1 “Esc” 2 x.

• Select the desired display with buttons 3 and

4. Conﬁ rm with button 6 "Enter"!

The UMG 96-PA is operated via 6 function keys for

• selecting measured value indications.

• Navigation within the menus.

• Editing device settings.

Button Function

• Display selection menu

• Exit selection menu

• Abort action

• Select position (to the left)

• Select menu item

• Change (selection, number -1)

• Select menu item

• Change (selection, number +1)

• Select position (to the left)

• Conﬁ rm selection

Operation and button functions

Labelling of the function keys

Display title

Measured values

Function keys

Fig. UMG 96-PA display - measured value indication



NOTE! Current and voltage transformer ratios.

The current and voltage transformer ratios can be conveniently conﬁ gured via

• the Conﬁ guration > Measurement menu

• the GridVis® software.



NOTE!

Further information on operation, displays and button functions for your device can be found in the user manual.

Programming the current / voltage transformer

Technische Daten

Versorgungsspannung

Nennbereich

Option 230 V: AC 90 V - 277 V (50/60 Hz) oder DC 90 V - 250 V, 300 V CATIII

Option 24 V: AC 24 V - 90 V (50/60 Hz) oder DC 24 V - 90 V, 150 V CATIII

Arbeitsbereich +-10% vom Nennbereich

Leistungsaufnahme

Option 230 V: max. 4,5 VA / 2 W Option 24 V: max. 4,5 VA / 2 W

Interne Sicherung, nicht austauschbar

Typ T1A / 250 VDC / 277 VAC gemäß IEC 60127

Empfohlene Überstrom- schutzeinrichtung für den Leitungsschutz

Option 230 V: 6-16 A Option 24 V: 1-6 A

(Char. B) (IEC-/UL-Zulassung)

Allgemein

Nettogewicht (mit aufgesetzten Steckverbindern)

ca. 250 g

Verpackungsgewicht (inkl. Zubehör)

ca. 300 g

Lebensdauer der Hintergrundbe- leuchtung

40000 h (Über 40000 h reduziert sich die Hintergrundbeleuchtung auf ca. 50%)

Transport und Lagerung

Die folgenden Angaben gelten für in der Originalverpackung transportierte und gelagerte Geräte.

Freier Fall 1 m Temperatur K55 (-25° C bis +70° C) Relative Luftfeuchte 0 bis 90% RH

Umgebungsbedingungen im Betrieb

Das UMG 96-PA wettergeschützt und ortsfest einsetzen. Schutzklasse II nach IEC 60536 (VDE 0106, Teil 1).

Bemessungstemperatur- bereich

K55 (-10° C .. +55° C)

Relative Luftfeuchte 0 bis 75% RH Betriebshöhe 0 .. 2000 m über NN Verschmutzungsgrad 2 Einbaulage senkrecht

Lüftung

keine Fremdbelüftung erforderlich.

Fremdkörper- und Wasserschutz

- Front

- Rückseite

- Front mit Dichtung

IP40 nach EN60529 IP20 nach EN60529 IP54 nach EN60529

Procedure in the event of faults

Possible fault Cause Remedy

No display

No current display

Current displayed is too high or too low.

Displayed voltage is too high or too low.

Displayed voltage is too low.

"EEE" on the display See "Error messages" in the user manual. Device still does not work

despite the above measures.

External fuse for the power supply voltage has tripped.

Measured voltage is not connected. Connect the measured voltage.

Measurement current is not connected. Connect measuring-circuit current.

Current measurement in the wrong phase. Check connection and correct if necessary.

Current transformer factor is incorrectly programmed.

Current harmonics exceed the current peak at the measurement input

The current at the measurement input fell short of. Install current transformer with a smaller CT ratio.

Measurement in the wrong phase. Check connection and correct if necessary.

Voltage transformer incorrectly programmed.

Measurement range exceeded. Use voltage transformers.

The peak voltage value at the measurement input has been exceeded by the harmonics.

Device defective.

Replace fuse.

Read out and program the CT ratio on the current transformer.

Install current transformer with a larger CT ratio.

Read out and program the voltage transformer ratio at the voltage transformer.

Attention! Ensure the measurement inputs are not overloaded.

Send the device and error description to the manufacturer for inspection.

12 / 12

Janitza UMG 96-PA User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
