Netzanalysator

Art. Nr. 33.03.065

UMG 604

Installation und Inbetriebnahme

Temperatur-

messeingang

Proﬁbus (Option)

Ethernet (Option)

Dok Nr. 1.033.011.3

RS232 RS485

4 x Strommessung

4 x Spannungsmessung

2 Digitale Eingänge 2 Digitale Ausgänge

Versorgungsspannung

Janitza electronics GmbH Vor dem Polstück 1 D-35633 Lahnau Support Tel. (0 64 41) 9642-22 Fax (0 64 41) 9642-30 e-mail: info@janitza.de Internet: http://www.janitza.de

Inhaltsverzeichnis

Allgemeines 4

Eingangskontrolle 6

Lieferumfang 7 Lieferbares Zubehör 7 Anwendungshinweise 8

Produktbeschreibung 10

Bestimmungsgemäßer Gebrauch 10 Leistungsmerkmale UMG604 11 Bedienungskonzept 12 Programmiersoftware GridVis 13 Dreiphasen-4-Leitersysteme 14 Dreiphasen-3-Leitersysteme 16

Bedienung 18

Tastenfunktionen 18 Versteckte Taste (Service) 18 Anzeige-Modus 19 Programmier-Modus 20 Display-Passwort 21 Homepage-Passwort 21

Installation 22

Einbauort 22 Versorgungsspannung 23 Strommessung 24 Amperemeter 26 Direktmessung 28 Spannungsmessung 30 Schnittstellen 32 RS485 34 RS485 Profibus DP V0 Slave 36 Digitale Ein- und Ausgänge 38 Temperaturmesseingang 42

Inbetriebnahme 43

Versorgungsspannung anlegen 43 Frequenzmessung 43 Messspannung anlegen 44 Drehfeldrichtung 45 Messstrom anlegen 45 Kontrolle der Leistung 46

Konﬁguration 48

Stromwandlerverhältnis 48 Anschlussvarianten Strommessung 49 Spannungswandlerverhältnis 50 Anschlussvarianten Spannungsmessung 51 Schnittstellen 52 RS485 52 RS232 52 Ethernet (Option) 53 Profibus (Option) 54 Aufzeichnungen 55

Inhaltsverzeichnis

Systeminformationen 56

Messbereichsüberschreitung 56 Seriennummer 57 Datum 57 Firmware Release 57 Uhrzeit 57

Service und Wartung 58

Instandsetzung und Kalibration 58 Frontfolie 58 Batterie 58 Firmware-Update 58 Service 58 Vorgehen im Fehlerfall 59

Technische Daten 62

Allgemein 62 Umgebungsbedingungen im Betrieb 62 Transport und Lagerung 62 Versorgungsspannung 63 Prüfspannungen 63 Schutzklasse 63 Ein- und Ausgänge 64 Temperaturmesseingang 66 Schnittstellen 67 Messunsicherheit 68 Messbereiche 69 Messrate 69 Spannungsmessung 69

Anhang 70

Messwertanzeigen 70 Parameterliste 72 Konformitätserklärung 77 Maßbilder 78 Anschlussbeispiel UMG604 79

Kurzanleitung 80

Ausgabevermerk

14.03.2008 Erstausgabe.

18.03.2008 Benutzer-Passwort.

25.03.2008 Versorgungsspannung.

16.04.2008 Wartung und Service.

26.06.2008 Strom-Direktmessung.

02.07.2008 Anschlüsse RS485.

08.07.2008 Parameterliste; EMAX, BaCnet.

10.07.2008 Steckerfarbe.

Allgemeines

Dieses Handbuch unterliegt den gesetzlichen Bestimmungen des Urheberrechtsschutzes und darf weder als Ganzes noch in Teilen auf mechanische oder elektronische Weise fotokopiert, nachgedruckt, reproduziert oder auf sonstigem Wege ohne die rechtsverbindliche, schriftliche Zustimmung von Janitza electronics GmbH, Vor dem Polstück 1, D 35633 Lahnau, Deutschland, vervielfältigt oder weiterveröffentlicht werden.

Geschützte Markenzeichen

Alle Markenzeichen und ihre daraus resultierenden Rechte gehören den jeweiligen Inhabern dieser Rechte.

Haftungsauschluß

Janitza electronics GmbH übernimmt keinerlei Verantwortung für Fehler oder Mängel innerhalb dieses Handbuches und übernimmt keine Verpﬂichtung, den Inhalt dieses Handbuchs auf dem neuesten Stand zu halten.

Kommentare zum Handbuch

Ihre Kommentare sind uns willkommen. Falls irgend etwas in diesem Handbuch unklar erscheint, lassen Sie es uns das bitte wissen und schicken Sie uns eine EMAIL an:

info@janitza.de

Allgemeines

Bedeutung der Symbole

Im vorliegenden Handbuch werden folgende Piktogramme verwendet:

Gefährliche Spannung!

Lebensgefahr oder schwere Verletzungsgefahr. Vor Beginn der Arbeiten Anlage und Gerät spannungsfrei schalten.

Achtung!

Bitte beachten Sie die Dokumentation. Dieses Symbol soll Sie vor möglichen Gefahren warnen, die bei der Montage, der Inbetriebnahme und beim Gebrauch auftreten können.

Schutzleiteranschluss.

Eingangskontrolle

Der einwandfreie und sichere Betrieb dieses Gerätes setzt sachgemäßen Transport, fachgerechte Lagerung, Aufstellung und Montage sowie sorgfältige Bedienung und Instandhaltung voraus. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät unverzüglich außer Betrieb zu setzen und gegen unbeabsichtigte Inbetriebnahme zu sichern. Das Aus- und Einpacken ist mit der üblichen Sorgfalt ohne Gewaltanwendung und nur unter Verwendung von geeignetem Werkzeug vorzunehmen. Die Geräte sind durch Sichtkontrolle auf einwandfreien mechanischen Zustand zu überprüfen. Bitte beachten Sie auch die dem Gerät beigelegte Installationsanleitung. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn das Gerät z.B.

• sichtbare Beschädigung aufweist,

• trotz intakter Netzversorgung nicht mehr ar-

beitet,

• längere Zeit ungünstigen Verhältnissen

(z.B. Lagerung außerhalb der zulässigen Klimagrenzen ohne Anpassung an das Raumklima, Betauung o.ä.) oder Transportbeanspruchungen (z.B. Fall aus großer Höhe auch ohne sichtbare äußere Beschädigung o.ä.) ausgesetzt war.

Prüfen Sie bitte den Lieferumfang auf Vollständigkeit bevor Sie mit der Installation des Gerätes beginnen.

Alle zum Lieferumfang gehörenden

Schraubklemmen sind am Gerät aufgesteckt.

Die Installations- und Inbetriebnahmeanleitung beschreibt auch Optionen, die nicht zum Lieferumfang gehören.

Alle gelieferten Optionen und Ausführungsvarianten sind auf dem Lieferschein beschrieben.

Eingangskontrolle

Lieferumfang

Anzahl Art.Nr. Bezeichnung

1 52 16 xxx1) UMG604 XX 1 33 03 0xx1) Installations- und Inbetriebnahmeanleitung. 1 51 00 116 CD mit folgendem Inhalt:

- Programmiersoftware „GridVis“,

- Funktionsbeschreibungen, GridVis, UMG604 ..

- GSD-Datei „0B41.GSD“ für Proﬁbus DP V0 1 10 01 807 Schraubklemme, steckbar, 2polig. 1 10 01 808 Schraubklemme, steckbar, 3polig. 1 10 01 809 Schraubklemme, steckbar, 5polig. 1 10 01 810 Schraubklemme, steckbar, 6polig. 1 89 10 051 Schlitz-Schraubendreher (0,40x2mm), ESD 1 08 01 504 Patch-Kabel 3m, blau. (Verbindung UMG604 - Switch/Hub) 1 08 01 505 Patch-Kabel 2m, gedreht, grau. (Verbindung UMG604 - PC)

Artikelnummer siehe Lieferschein.

Ausführungsvariante.

Lieferbares Zubehör

Art.Nr. Bezeichnung

08 01 509 RS232, PC-Anschlusskabel, 2m, DSUB 21 01 102 Batterie, Lithium CR2450N, 3V/540mAh 18 08 094 RS485, Abschlusswiderstand extern, 120Ohm

Produktbeschreibung

Anwendungshinweise

Bitte lesen Sie die vorliegende Bedienungsanleitung sowie alle weiteren Publikationen, die zum Arbeiten mit diesem Produkt (insbesondere für die Installation, den Betrieb oder die Wartung) hinzugezogen werden müssen.

Beachten Sie hierbei alle Sicherheitsvorschriften sowie Warnhinweise. Sollten Sie den Hinweisen nicht folgen, kann dies Personenschäden oder/und Schäden am Produkt hervorrufen.

Jegliche unerlaubte Änderung oder Verwendung dieses Geräts, welche über die angegebenen mechanischen, elektrischen oder anderweitigen Betriebsgrenzen hinausgeht, kann Personenschäden oder/und Schäden am Produkt hervorrufen.

Jegliche solche unerlaubte Änderung begründet „Missbrauch“ und/oder „Fahrlässigkeit“ im Sinne der Gewährleistung für das Produkt und schließt somit die Gewährleistung für die Deckung möglicher daraus folgender Schäden aus.

Dieses Gerät ist ausschließlich durch Fachkräfte zu betreiben und instandzuhalten.

Fachkräfte sind Personen, die aufgrund ihrer einschlägigen Ausbildung und ihrer Erfahrung befähigt sind, Risiken zu erkennen und mögliche Gefährdungen zu vermeiden, die der Betrieb oder die Instandhaltung des Gerätes verursachen kann.

Bei Gebrauch des Gerätes sind zusätzlich die für den jeweiligen Anwendungsfall erforderlichen Rechts- und Sicherheitsvorschriften zu beachten.

Produktbeschreibung

Achtung! Wird das Gerät nicht gemäß der Betriebsanleitung betrieben, so ist der Schutz nicht mehr sichergestellt und es kann Gefahr von dem Gerät ausgehen.

Leiter mit verlöteten Einzeldrähten sind für den Anschluss an Schraubklemmen nicht geeignet.

Nur Schraubsteckklemmen mit der gleichen Polzahl und der gleichen Bauart dürfen zusammengesteckt werden.

Produktbeschreibung

Bestimmungsgemäßer Gebrauch

Das UMG604 ist für die Messung und Berechnung von elektrischen Größen wie Spannung, Strom, Leistung, Arbeit, Oberschwingungen usw. in der Gebäudeinstallation, an Verteilern, Leistungsschaltern und Schienenverteilern vorgesehen. Messspannungen und Messströme müssen aus gleichen Netz stammen.

Das UMG604 wird fest in Schaltschränke oder Installationskleinverteiler eingebaut. Die Einbaulage ist beliebig.

Die Ergebnisse können angezeigt, gespeichert, weiterverarbeitet und über serielle Schnittstellen ausgelesen werden.

Die Spannungsmesseingänge sind für die Messung in Niederspannungsnetzen, in welchen Nennspannungen bis 300V gegen Erde und Stoßspannungen der Überspannungskategorie III vorkommen können, ausgelegt. Die Strommesseingänge des UMG604 werden über externe ../1A oder ../5A Stromwandler angeschlossen.

Die Messung in Mittel- und Hochspannungsnetzen ﬁndet grundsätzlich mit Strom- und Spannungswandlern statt. Für diese sind besondere Sicherheitsbestimmungen anzuwenden, auf die hier nicht weiter eingegangen wird.

Das UMG604 erfüllt die Prüfanforderungen für den Gebrauch in industriellen Bereichen.

Netzausfallerkennung Die Netzausfallerkennung erfolgt über die Spannungsmesseingänge. Die Auswahl der Spannungsmesseingänge ist mit GridVis konﬁgurierbar.

Netzausfallüberbrückungszeit Das UMG604 überbrückt folgende Netzausfälle am Hilfsspannungseingang:

Netzspannung Überbrückungszeit 230V AC max. 80ms

Produktbeschreibung

Leistungsmerkmale UMG604

- Messung im IT- und TN-Netzen,

- 4 Spannungsmesseingänge (300V CATIII),

- 4 Strommesseingänge,

- kontinuierliche Abtastung der Spannungs- und Strommesseingänge,

- Arbeitsmessung, Messunsicherheit Klasse 0,5 für ../5A Wandler,

- Arbeitsmessung, Messunsicherheit Klasse 1 für ../1A Wandler,

- Erfassung von mehr als 800 Messwerten,

- Fourieranalyse 1. bis 40. für U, I, P (Bezug/Lieferung) und Q (induktiv/kapazitiv),

- Erfassung und Speicherung von Transienten (>50us),

- 2 digitale Eingänge,

- 2 digitale Ausgänge,

- Temperaturmesseingang,

- LCD Anzeige,

- 2 Tasten,

- Proﬁbus DP/V0 (Option),

- RS485 (Modbus RTU, Modbus-Master),

- RS232,

- Ethernet (Web-Server, EMAIL) (Option),

- Programmierung eigener Anwendungen in Jasic,

- Arbeitstemperaturbereich -10°C .. +55°C,

- Montage auf Hutschiene 35mm,

- Geeignet für den Einbau in Installationsverteiler.

Produktbeschreibung

Bedienungskonzept

Sie können das UMG604 über mehrere Wege programmieren und Messwerte abrufen.

Direkt• am Gerät über 2 Tasten und das Display. Sie können die Werte in der Parameterliste (siehe Anhang) ändern und die Messwerte aus den Messwertanzeigen abrufen. Über die Programmiersoftware • GridVis. Bei Geräten mit Ethernet-Schnittstelle • über die Homepage des UMG604. Über die RS485 mit dem • Modbus-Pro- tokoll. Sie können Daten mit Hilfe der Modbus-Adressenliste (Ist auf dem beiliegenden Datenträger abgelegt) ändern und abrufen.

In dieser Betriebsanleitung wird nur die Bedienung des UMG604 über das integrierte Display und die zwei Tasten beschrieben.

Die Programmiersoftware Gridvis und die Homepage haben eine eigene „Online-Hilfe“.

Produktbeschreibung

Programmiersoftware GridVis

Das UMG604 kann mit der zum Lieferumfang gehörenden Programmiersoftware GridVis®

programmiert und ausgelesen werden. Hierfür muss ein PC über eine serielle Schnittstelle/ Ethernet an das UMG604 angeschlossen werden.

Leistungsmerkmale GridVis

-Programmieren des UMG604

-Konﬁguration von Aufzeichnungen

-Auslesen von Aufzeichnungen.

-Speichern von Daten in eine Datenbank

-Graﬁsche Darstellung von Messwerten

-Programmierung von kundenspeziﬁschen Anwendungen.

Schnittstellen-

wandler

RS232

RS485

Abb. Anschluss eines UMG604 an einen PC über einen Schnittstellenwandler.

Abb. Anschluss eines UMG604 an einen PC über das zum Lieferumfang gehörende RS232Kabel.

RS232

UMG

604

UMG

604

Abb. Anschluss eines UMG604 (mit der Option Ethernet) an einen PC über Ethernet.

Ethernet

UMG

604

Produktbeschreibung

Dreiphasen-4-Leitersysteme

Das UMG604 kann in Dreiphasen-4-Leitersysteme (TN-, TT-Netz) (50Hz, 60Hz) mit geerdetem Nulleiter eingesetzt werden. Die Körper der elektrischen Anlage sind geerdet. Die Spannung Leiter zu Neutralleiter darf maximal 300V AC betragen.

Das UMG604 ist für Umgebungen in denen die Bemessungs-Stoßspannung von 4kV (Überspannungskategorie III) nicht überschritten wird, geeignet.

/ U

L-N

L-L

66V / 115V 120V / 208V 127V / 220V 220V / 380V 230V / 400V 240V / 415V 260V / 440V 277V / 480V

Abb. Tabelle der geeigneten Nennspannungen nach DIN EN60664-1:2003, Tabelle B.1

Typische Nennspannung

Produktbeschreibung

L1 L2

230/400V 50/60Hz

L1 L3L2 N

AC/DC

Hilfsenergie

Erdung des

Systems

Spannungsmessung

UMG604

Abb. Prinzipschaltbild, UMG604 im TNNetz.

L1 L2

230/400V 50/60Hz

Impedanz

L1 L3L2 N

AC/DC

Erdung des

Systems

Spannungsmessung

UMG604

Hilfsenergie

Abb. Prinzipschaltbild, UMG604 im IT-Netz mit N.

Produktbeschreibung

Dreiphasen-3-Leitersysteme

Das UMG604 kann in ungeerdeten Dreiphasen-3-Leitersysteme (IT-Netz) eingesetzt werden. Die Spannung Leiter zu Leiter darf maximal 480V AC (50Hz, 60Hz) betragen. Das UMG604 ist für Umgebungen geeignet, in denen die Bemessungs-Stoßspannung von 4kV (Überspannungskategorie III) nicht überschritten wird.

Im IT-Netz ist der Sternpunkt des Spannungserzeugers nicht geerdet. Die Körper der elektrischen Anlage sind geerdet. Eine Erdung über eine hochohmige Impedanz ist erlaubt. IT-Netze sind nur in bestimmten Anlagen mit eigenem Transformator oder Generator zulässig.

L-L

66V 115V 120V 127V 200V 230V 240V 260V 277V 347V 280V 400V 415V 440V 480V

Abb. Tabelle der geeigneten Nennspannungen nach DIN EN60664-1:2003, Tabelle B.1

Typische Nennspannung

Produktbeschreibung

400V 50/60Hz

Impedanz

L3L2

Erdung des

Systems

AC/DC

Spannungsmessung

UMG604

Hilfsenergie

Abb. Prinzipschaltbild, UMG604 im IT-Netz ohne N.

230/400V 50/60Hz

Impedanz

Erdung des

Systems

L3L2 N

AC/DC

Spannungsmessung

UMG604

Hilfsenergie

Abb. Prinzipschaltbild, UMG604 im IT-Netz mit N.

Bedienung

Um die Installation und die Inbetriebnahme des UMG604 ohne PC zu erleichtern, besitzt das UMG604 ein Display, die Tasten 1 und 2 und die Service-Taste. Wichtige Parameter wie Stromwandler und Geräteadresse sind in der Parameterliste (siehe Anhang) aufgelistet können direkt am Gerät programmiert werden. Bei der Bedienung wird zwischen dem Anzeige-Modus und dem Programmier-Modus unterschieden.

Display Taste 1 Taste 2 Versteckte Taste

Tastenfunktionen

Taste „kurz„ betätigen:

blättern vorwärts• Ziffer/Wert +1•

Taste „lang„ betätigen:

blättern rückwärts• Ziffer/Wert -1•

Beide Tasten gleichzeitig für etwa 1 Sekunde gedrückt halten:

Wechsel zwischen Anzeige-Mode und • Programmier-Mode.

Tasten 1 und 2

Die Bedienung des

UMG604 erfolgt über die Tasten 1 und 2.

Versteckte Taste (Service)

Die Service-Taste ist nur für die Benutzung durch eingewiesene Service-Mitarbeiter bestimmt.

Bedienung

Anzeige-Modus

Nach einer Netzwiederkehr beﬁndet sich das Gerät im Anzeige-Modus. Im Anzeige-Modus können Sie mit den Tasten 1 und 2 zwischen den Messwertanzeigen blättern.

Blättern Sie mit Taste 1 zwischen den

zum Messwert gehörenden Mittelwerten, Maxwerten usw.

Blättern Sie mit Taste 2 zwischen den

verschieden Messwertanzeigen für Strom, Spannung, Leistung usw.

Die werksseitige Voreinstellung der Messwertanzeigen ist im Anhang „Messwertanzeigen“ dargestellt.

N L1

RxD TxD

Abb. Anzeigenbeispiel „Anzeige-Modus“. Angezeigter Messwert: U

Input

Output

L1-N

L1 L2 L3 L4

= 230,0V.

Achtung! Die Funktion der Tasten und die Auswahl der darzustellenden Werte können vom Anwender mit der GridVis/ Jasic neu konﬁguriert werden.

RxD TxD

Abb. Anzeigenbeispiel für Drehfeld und Frequenz.

Input Output

L1 L2 L3 L4

Bedienung

Programmier-Modus

Im Programmier-Modus können die wichtigsten, für den Betrieb des UMG604 notwendigen Einstellungen, angezeigt und geändert werden. Betätigt man die Tasten 1 und 2 gleichzeitig für etwa 1 Sekunde, gelangt man über die Passwort-Abfrage in den Programmier-Mode. Wurde kein Display-Passwort programmiert gelangt man direkt in das erste Programmiermenü. Der Programmier-Modus wird in der Anzeige durch den Text „PRG“ gekennzeichnet. Die Ziffer der Adresse blinkt.

Beﬁndet man sich im Programmier-Modus und hat für ca. 60 Sekunden keine Taste betätigt, oder betätigt die Tasten 1 und 2 für etwa 1 Sekunde gleichzeitig, so kehrt das Gerät in den Anzeige-Modus zurück.

PRG

Address Content

Abb. Anzeigenbeispiel „Programmier-Modus“, Adresse 000 mit dem Inhalt 5.000.

Bedienung

Display-Passwort

Um ein versehentliches Ändern der Programmierdaten direkt am Gerät zu erschweren, können Sie ein 4-stelliges Display-Passwort programmieren. Werkseitig ist kein Display-Passwort eingestellt. In der werkseitigen Voreinstellung wird kein Display-Passwort abgefragt. Ist Ihnen ein geändertes Display-Passwort nicht mehr bekannt, so können Sie das Display-Passwort nur über die GridVis und dem FTP-Passwort löschen.

Homepage-Passwort

Sie können den Zugriff auf die auf der Homepage des UMG604 über ein Passwort schützen.

Passwort-Modus

Im Passwort-Modus können Sie wählen ob die angezeigten Daten, die Programmierung oder beides auf der Homepage geschützt werden sollen. Werkseitig ist kein Homepage-

Passwort eingestellt.

PRG

Content

Abb. Abfragefenster für das Display-Passwort.

Adr. Inhalt

500 Display-Passwort 0 =das Passwort wird nicht abgefragt. 501 Homepage, Passwort-Modus 502 Homepage-Passwort

Abb. Ausschnitt aus der Parameterliste für die Passwort-Programmierung.

0 = Das Passwort wird nicht abgefragt. 2 = Passwortschutz der Messwertseiten. 128 = Passwortschutz der Konﬁguration. 130 = Passwortschutz der Messwertseiten und Konﬁguration.

Installation

Einbauort

Das UMG604 kann in Schaltschränken oder in Installationskleinverteilern nach DIN 43880 eingebaut werden. Die Montage erfolgt auf einer 35mm Tragschiene nach DIN EN 60715. Die Einbaulage ist beliebig.

Abb. UMG604 auf Tragschiene nach DIN EN

60715.

Installation

Versorgungsspannung

Für den Betrieb des UMG604 ist eine Versorgungsspannung erforderlich. Die Art und Höhe, der erforderlichen Versorgungsspannung, ist auf dem Typenschild vermerkt.

Stellen Sie vor dem Anlegen der Versorgungsspannung sicher, dass Spannung und Frequenz mit den Angaben auf dem Typenschild übereinstimmen!

Die Anschlussleitungen für die Versorgungsspannung müssen über eine UL gelistete Sicherung (6A Typ C) abgesichert werden.

- In der Gebäudeinstallation muss ein

Trennschalter oder Leistungsschalter für die Versorgungsspannung vorgesehen sein.

- Der Trennschalter muss in der Nähe des Gerätes angebracht und durch den Benutzer leicht zu erreichen sein.

- Der Schalter muss als Trennvorrichtung für dieses Gerät gekennzeichnet sein.

-Spannungen, die über dem zulässigen Spannungsbereich liegen, können das Gerät zerstören.

Versorgungsspannung

Sicherung

Trennvorrichtung

Abb. Anschlussbeispiel für die Versorgungsspannung Uh.

Installation

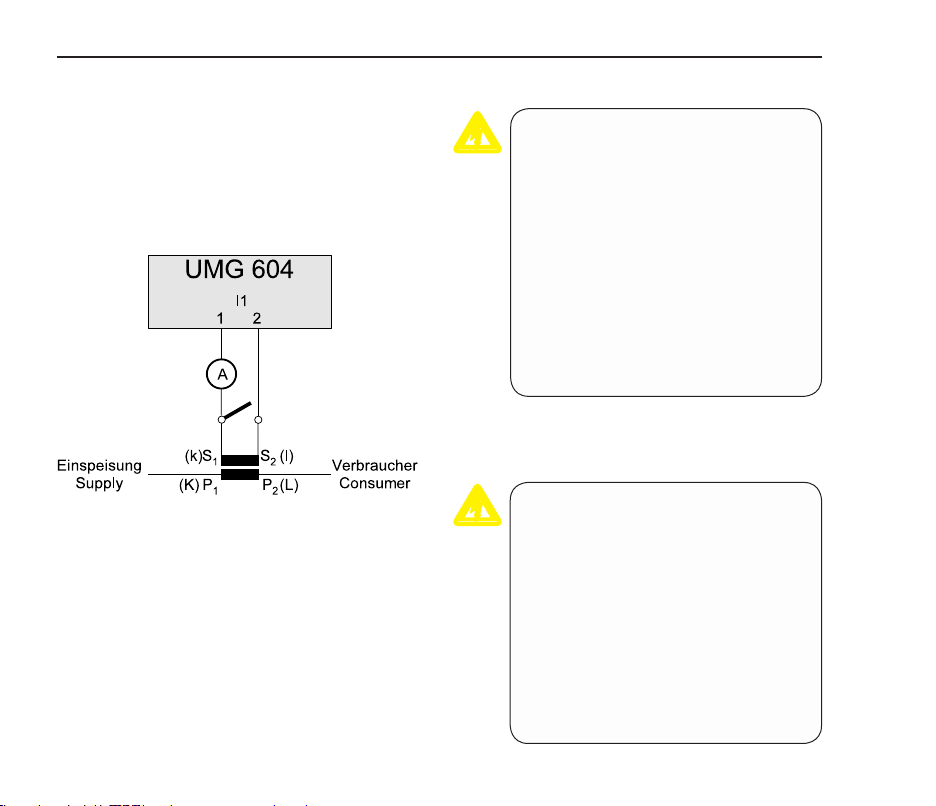

Strommessung

Das UMG604 ist für den Anschluss von Stromwandlern mit Sekundärströmen von ../1A und ../5A ausgelegt. Es können nur Wechselströme und keine Gleichströme gemessen werden. Jeder Strommesseingang kann dauerhaft mit 6A oder für 1 Sekunde mit 100A belastet werden.

Achtung!

Die Strommesseingänge sind berührungsgefährlich!

L3 L2 L1

Verbraucher

Achtung! Das UMG604 ist nicht für die Messung von Gleichspannungen geeignet.

Erdung von Stromwandlern Ist für die Erdung der Sekundärwicklung ein Anschluss vorgesehen, so muss dieser mit Erde verbunden werden.

Abb.: Anschlussbeispiel, Strommessung über Stromwandler.

Installation

Abb. Strommessung, Anschlussbeispiel für die Anschlussvariante 0.

Abb. Strommessung, Anschlussbeispiel für die Anschlussvariante 1.

Installation

Amperemeter

Wollen Sie den Strom nicht nur mit dem UMG604 sondern auch zusätzlich mit einem Amperemeter messen, so muss das Amperemeter in Reihe zum UMG604 geschaltet werden.

Abb.: Beispiel, Strommessung über zusätzliches Amperemeter.

Stromwandleranschlüsse kurzschließen!

Die Sekundäranschlüsse der Stromwandler müssen an diesen kurzgeschlossen sein, bevor die Stromzuleitungen zum UMG604 unterbrochen werden! Ist ein Prüfschalter vorhanden, welcher die Stromwandlersekundärleitungen automatisch kurzschließt, reicht es aus, diesen in die Stellung „Prüfen“ zu bringen, sofern die Kurzschließer vorher überprüft worden sind.

Offene Stromwandler!

An Stromwandlern die sekundärseitig offen betrieben werden, können hohe berührungsgefährliche Spannungsspitzen auftreten! Bei „Offensicheren Stromwandlern“ ist die Wicklungsisolation so bemessen, dass die Stromwandler offen betrieben werden können. Aber auch diese Stromwandler sind berührungsgefährlich, wenn sie offen betrieben werden.

Installation

Summenstrommessung

Erfolgt die Strommessung über zwei Stromwandler, so muss das Gesamtübersetzungsverhältnis der Stromwandler im UMG604 programmiert werden.

Abb.: Beispiel, Strommessung über Summenstromwandler.

Beispiel Die Strommessung erfolgt über zwei Stromwandler. Beide Stromwandler haben ein Übersetzungsverhältnis von 1000/5A. Die Summenmessung wird mit einem Summenstromwandler 5+5/5A durchgeführt. Das UMG604 muss dann wie folgt eingestellt werden:

Primärstrom: 1000A + 1000A = 2000A Sekundärstrom: 5A

Adresse 000 = 2000 (Primärstrom 2000A) Adresse 001 = 0005 (Sekundärstrom 5A)

Installation

Direktmessung

Ströme bis 5A können mit dem UMG604 auch direkt gemessen werden. Dabei ist zu beachten, dass jeder Strommesseingang dauerhaft mit 6A oder für 1 Sekunde mit max. 100A belastet werden dürfen. Da das UMG604 für die Strommessung keinen eingebauten Schutz hat, muss dieser Schutz (z.B. Sicherung 6A Typ C) in der Installation vorgesehen werden.

Abb.: Beispiel, direkte Strommessung.

Installation

Spannungsmessung

Das UMG604 ist für die Messung von Wechselspannungen in 300V Netzen, in den Überspannungen der Kategorie III vorkommen können, ausgelegt. Das UMG604 kann nur dann Messwerte ermitteln, wenn an mindestens einem Spannungsmesseingang eine Messspannung von größer 50Veff anliegt.

Trennschalter

Bei der Auswahl der Messleitungen für die Spannungsmessung muss folgendes beachtet werden:

-Die Messleitungen für die Spannungsmessung müssen für Spannungen bis 300VAC gegen Erde und 520VAC Leiter gegen Leiter geeignet sein.

-Normale Messleitungen müssen durch eine Überstrom-Schutzeinrichtung abgesichert und über Trennschalter geführt werden.

-Kurzschlussfeste Messleitungen müssen nur über Trennschalter geführt werden. Überstrom-Schutzeinrichtungen und Trennschalter müssen in der Nähe des Geräts plaziert und für den Benutzer leicht erreichbar sein.

N L3 L2 L1

Abb. Anschlussbeispiel: Spannungsmessung über kurzschlussfeste Messleitungen.

Achtung!

Die Spannungsmesseingänge sind berührungsgefährlich!

Achtung! Das UMG604 kann nur dann Messwerte ermitteln, wenn an mindestens einem Spannungsmesseingang eine Messspannung von größer 50Veff anliegt.

Installation

Abb. Anschlussbeispiele für die Spannungsmessung in „Dreiphasen-4-Leiternetzen“. (Anschlussvariante 0)

Abb. Anschlussbeispiele für die Spannungsmessung in „Dreiphasen-3-Leiternetzen“. (Anschlussvariante 1)

Achtung! Spannungen über 300VAC gegen Erde müssen über Spannungswandler angeschlossen werden.

Installation

Schnittstellen

RS232

Mit dem zum Lieferumfang gehörenden Anschlusskabel können Sie das UMG604 mit einem PC verbinden. Die erzielbare Entfernung zwischen zwei mit Geräten RS232-Schnittstelle, ist vom verwendeten Kabel und der Baudrate abhängig. Die maximal anschließbare Kabellänge darf 30m nicht überschreiten! Als Richtwert sollte bei einer Übertragungsrate von 9600 Baud eine Distanz von 15m bis 30m nicht überschritten werden.

Die zulässige ohmsche Last muss größer als 3kOhm und die durch die Übertragungsleitung verursachte kapazitive Last muss kleiner als 2500pF sein.

Abschirmung

Für Verbindungen über die RS232 Schnittstelle ist ein verdrilltes und abgeschirmtes Kabel vorzusehen. Um eine ausreichende Schirmwirkung zu erreichen, muss die Abschirmung an beiden Enden des Kabels großﬂächig mit Gehäuse- oder Schrankteilen verbunden werden.

Achtung! Proﬁbus, RS232, RS485 und Temperaturmesseingang sind untereinander nicht galvanisch getrennt.

Installation

Com1

Abb.: Beispiel, ein UMG604 über die RS232 Schnittstelle mit einem PC verbinden.

Abb. Steckerbelegung für das PC-Verbin-ng für das PC-Verbindungskabel (Art.Nr. 08.01.509).

Installation

RS485

Bus-Struktur

Alle Geräte werden in einer Busstruktur (Linie) angeschlossen. In einem Segment können bis zu 32 Teilnehmer zusammengeschaltet werden. Am Anfang und am Ende eines Segments wird das Kabel mit Widerständen abgeschlossen. Bei mehr als 32 Teilnehmern müssen Repeater (Leitungsverstärker) eingesetzt werden, um die einzelnen Segmente zu verbinden.

Abschlusswiderstände

Am Anfang und am Ende eines Segments wird das Kabel mit Widerständen (120Ohm 1/4W) abgeschlossen.

Das UMG604 enthält keine Abschlusswiderstände.

Richtig

A B

RS485 Bus

A B

Falsch

Klemmleiste im Schaltschrank.

Gerät mit RS485 Schnittstelle. (Ohne Abschlusswiderstand)

Gerät mit RS485 Schnittstelle. (Mit Abschlusswiderstand am Gerät)

Installation

Abschirmung

Für Verbindungen über die RS485 Schnittstelle ist ein verdrilltes und abgeschirmtes Kabel vorzusehen. Um eine ausreichende Schirmwirkung zu erreichen, muss die Abschirmung an beiden Enden des Kabels großﬂächig mit Gehäuse- oder Schrankteilen verbunden werden.

Kabeltyp

Empfohlene Kabeltypen: Unitronic Li2YCY(TP) 2x2x0,22 (Lapp Kabel) Unitronic BUS L2/FIP 1x2x0,64 (Lapp Kabel)

Kabellänge

1200m bei einer Baudrate von 38,4k

Achtung! Proﬁbus, RS232, RS485 und Temperaturmesseingang sind untereinander nicht galvanisch getrennt.

Installation

RS485 Proﬁbus DP V0 Slave

Der Proﬁbusanschluss beim UMG604 ist als 9 polige DSUB Buchse ausgeführt. Zum Anschluss empfehlen wir einen 9 poligen Proﬁbusstecker z.B. der Firma Phoenix vom Typ „SUBCON-Plus-ProﬁB/AX/SC“ mit der Artikelnummer 2744380.

Proﬁbusanschluss

Abb. UMG604 mit Proﬁbusschnittstelle

Installation

Anschluss der Busleitungen

Die ankommende Busleitung wird an die Klemmen 1A und 1B angeschlossen. Die Busleitung für das nächste Gerät in der Linie wird an die Klemmen 2A und 2B angeschlossen. Folgt kein Gerät mehr in der Linie, so muss die Busleitung mit Widerständen abgeschlossen (Schalter auf ON) werden. In der Schalterstellung ON sind die Klemmen 2A und 2B für die weiterführende Busleitung abgeschaltet.

Abb. Proﬁbusstecker mit Abschlusswiderständen.

Installation

Digitale Ein- und Ausgänge

Digitale Ausgänge

Das UMG604 hat 2 Transistorschaltausgänge. Diese Ausgänge sind über Optokoppler von der Auswerteelektronik getrennt.

24V Version (Option) Die Transistorschaltausgänge können Gleichstrom- oder Wechselstromlasten schalten. Jeder Transistorschaltausgang kann maximal 28V und 30mA schalten. Die Transistorschaltausgänge sind nicht kurzschlussfest. Leitungen größer 30m müssen abgeschirmt verlegt werden.

24V

Abb.: Anschlußbeispiel UMG604 mit Ausgängen in der 24V Version.

Installation

UMG604

Digitale Ausgänge

Digital

Output 1

Digital

Output 2

Abb. Anschluss von Wechselspannungs-Relais an die digitalen Ausgänge.

24V

K2 K1

UMG604

Digitale Ausgänge

Digital

Output 1

Digital

Output 2

Abb. Anschluss von Gleichstrom-Relais an die digitalen Ausgänge.

24V

K2 K1

Installation

Digitale Eingänge

Das UMG604 hat 2 digitale Eingänge an welche Sie je einen Signalgeber anschließen können.

24V Version (Option) An einem digitalen Eingang wird ein Eingangssignal erkannt wenn eine Spannung von mindestens 10V und maximal 28V angelegt wird. Dabei ﬂießt ein Strom von mindestens 1mA und maximal 6mA. Leitungen größer 30m müssen abgeschirmt verlegt werden.

24V

UMG604

Digitale Eingänge 1-2

Digital

24V

Abb.: UMG604 mit Eingängen für 24V. Beispiel für den Anschluss der externen Schaltkontakte S1 und S2 an die digitalen Eingänge 1 und 2.

Input 1

Digital

Input 2

3,9V

4,4k

Abb.: Anschlußbeispiel für ein UMG604 mit Eingängen für 24V.

Installation

S0 Impulseingang

An jedes UMG604 mit Eingängen für 24V können sie auch S0 Impulsgeber nach DIN EN62053-31 anschließen. Sie benötigen nur eine externe Hilfsspannung von 20..28V DC und je einen externen 1,5kOhm Widerstand.

24V

S0 Impulsgeber

1,5k

UMG604

Digitale Eingänge 1-2

Digital

Input 1

S0 Impuls-

geber

1,5k

24V

Digital

Input 2

Abb.: UMG604 mit Eingängen für 24V. Beispiel für den Anschluss eines S0 Impulsgebers an den digitalen Eingang 2.

3,9V

Abb.: UMG604 mit Eingängen für 24V. Beispiel mit S0 Impulsgeber.

Installation

Temperaturmesseingang

Am Temperaturmesseingang können Temperaturfühler mit einem Widerstandsbereich von 400Ohm bis 4kOhm angeschlossen werden. Die Gesamtbürde (Fühler + Leitung) von 4kOhm darf nicht überschritten werden.

KTY83

Abb. Beispiel, Temperaturmessung mit einem KTY83.

Verwenden Sie für den Anschluß des

Temperaturfühlers eine abgeschirmte Leitung.

Achtung! Proﬁbus, RS232, RS485 und Temperaturmesseingang sind untereinander nicht galvanisch getrennt.

Inbetriebnahme

Versorgungsspannung anlegen

Die Höhe der Versorgungsspannung für das UMG604 ist dem Typenschild zu entnehmen. Versorgungsspannung, die nicht der Typenschildangabe entsprechen, können zu Fehlfunktionen und zur Zerstörung des Gerätes führen.

Nach dem Einschalten der auf dem Typenschild des UMG604 festgelegten Versorgungsspannung, erscheint in der Anzeige der Text „Start up„. Etwa zwei Sekunden später schaltet das UMG604 auf die erste Messwertanzeige um. Erscheint keine Anzeige, so muss überprüft werden, ob die Versorgungsspannung im Nennspannungsbereich liegt.

Frequenzmessung

Für die Frequenzmessung muss in mindestens einem Spannungsmesspfad (L-N) die gemessene Spannung 20% der Nennspannung erreichen. Nur erkannte Frequenzen im Bereich 45Hz bis 65Hz werden für die Messung an den Stromund Spannungsmesseingängen verwendet.

Versorgungsspannung

(siehe Typenschild)

Inbetriebnahme

Messspannung anlegen

Das UMG604 ist für die Messung von Spannungen von bis zu 300VAC gegen Erde und 520VAC Leiter gegen Leiter geeignet. Das UMG604 ist nicht für die Messung von Gleichspannungen geeignet. Spannungen über 300VAC gegen Erde müssen über Spannungswandler angeschlossen werden.

Nach dem Anschluss der Messspannungen müssen die vom UMG604 angezeigten Messwerte für die Spannungen L-N und L-L mit denen am Spannungsmesseingang übereinstimmen. Ist ein Spannungswandlerfaktor programmiert, so muss dieser bei dem Vergleich berücksichtigt werden.

Mindestspannung

Zwischen mindestens einem der Spannungsmesseingänge (L) und dem Neutralleiter (N) muss eine Spannung größer 50Veff sein. Ist an keinem der Spannungsmesseingänge die Spannung (L-N) größer 50Veff, so kann das UMG604 keine Messwerte ermitteln.

Für die Messung muss am Spannungsmesseingang mindestens eine Phase (L) und der Neutralleiter (N) angeschlossen werden.

Inbetriebnahme

Drehfeldrichtung

Überprüfe Sie in der Messwertanzeige des UMG604 die Richtung des Spannungs-Drehfeldes. Üblicherweise liegt ein „rechtes“ Drehfeld vor.

Messstrom anlegen

Das UMG604 ist für den Anschluss von ../1A und ../5A Stromwandlern ausgelegt. Über die Strommesseingänge können nur Wechselströme und keine Gleichströme gemessen werden. Stromwandlerklemmen müssen sekundärseitig geerdet sein. Stromwandler, die sekundärseitig nicht belastet sind, können berührungsgefährliche Spannungen führen und müssen daher kurzgeschlossen werden.

Schließen Sie alle Stromwandlerausgänge außer einem kurz. Vergleichen Sie die vom UMG604 angezeigten Ströme mit dem angelegten Strom. Der vom UMG604 angezeigte Strom muss unter Berücksichtigung des Stromwandlerübersetzungsverhältnisses mit dem Eingangsstrom übereinstimmen. In den kurzgeschlossenen Strommesseingängen muss das UMG604 ca. null Ampere anzeigen.

Das Stromwandlerverhältnis ist werkseitig auf 5/5A eingestellt und muss gegebenenfalls an die verwendeten Stromwandler angepasst werden.

Inbetriebnahme

Kontrolle der Leistung

Schließen Sie alle Stromwandlerausgänge, außer einem kurz und überprüfen Sie die angezeigten Leistungen.

Das UMG604 darf nur eine Leistung in der Phase mit dem nicht kurzgeschlossenen Stromwandlereingang angezeigen. Trifft dies nicht zu, überprüfen Sie den Anschluss der Messspannung und des Messstromes.

Stimmt der Betrag der Leistung aber das Vorzeichen der Leistung ist negativ, so kann S1(k) und S2(l) am Stromwandler vertauscht sein oder Sie liefern Wirkenergie zurück ins Netz.

Konﬁguration

Stromwandlerverhältnis

Sie können jedem der 4 Stromwandlereingänge ein eigenes Stromwandlerverhältnis zuordnen. Werkseitig ist für alle 4 Stromwandlereingänge ein Stromwandlerverhältnis von 5A/5A programmiert.

Stromwandler mit gleichen Stromwandlerverhältnissen können Sie in den Adressen 000 und 001 programmieren. Stromwandler mit unterschiedlichen Stromwandlerverhältnissen programmieren Sie in den Adressen 010 bis

041.

Eine Änderung der Stromwandlerwerte in den Adressen 000 oder 001 überschreibt die Inhalte der Adressen 010 bis 041 mit den Stromwandlerwerten aus den Adressen 000 und

001.

Eine Änderung des Stromwandlerwerte in einer der Adressen 010 bis 041 löscht die Stromwandlerwerte in den Adressen 000 und

001.

Adresse Stromwandlerwerte

000 L1 L2 L3 L4 (primär) 001 L1 L2 L3 L4 (sekundär)

010 L1 (primär) 011 L1 (sekundär) 020 L2 (primär) 021 L2 (sekundär) 030 L3 (primär) 031 L3 (sekundär) 040 L4 (primär) 041 L4 (sekundär)

Abb. Ausschnitt aus der Parameterliste für die Stromwandlerwerte.

Konﬁguration

Anschlussvarianten Strommessung

Das UMG604 kennt zwei Anschlussvarianten für die Strommessung.

Anschlussvariante 0

Messung über 3 Stromwandler in Drei-• phasen-4-Leiter-Netzen. Messung über 2 Stromwandler in Netzen • mit gleicher Belastung.

Anschlussvariante 1

Messung über 2 Stromwandler (Aron-• Schaltung) in Dreiphasen-3-Leiter-Netzen.

Adresse Anschlussvariante

110 0 = Drei Stromwandler. (werksseitige Voreinstellung)

1 = Zwei Stromwandler (Aron-Schaltung)

Abb. Ausschnitt aus der Parameterliste für die Stromwandler-Anschlussvarianten.

Konﬁguration

Spannungswandlerverhältnis

Sie können jedem der 4 Spannungswandlereingänge ein eigenes Spannungswandlerverhältnis zuordnen. Werkseitig ist für alle 4 Spannungswandlereingänge ein Spannungswandlerverhältnis von 400V/400V Direktmessung programmiert.

Spannungswandler mit gleichen Spannungswandlerverhältnissen können Sie in den Adressen 002 und 003 programmieren. Spannungswandler mit unterschiedlichen Spannungswandlerverhältnissen programmieren Sie in den Adressen 012 bis 043.

Adresse Spannungswandlerwerte

002 L1 L2 L3 L4 (primär) 003 L1 L2 L3 L4 (sekundär)

012 L1 (primär) 013 L1 (sekundär) 022 L2 (primär) 023 L2 (sekundär) 032 L3 (primär) 033 L3 (sekundär) 042 L4 (primär) 043 L4 (sekundär)

Eine Änderung der Spannungswandlerwerte in den Adressen 002 oder 003 überschreibt die Inhalte der Adressen 012 bis 043 mit den Spannungswandlerwerten aus den Adressen 002 und 003.

Abb. Ausschnitt aus der Parameterliste für die Spannungswandlerwerte.

Konﬁguration

Anschlussvarianten Spannungsmessung

Das UMG604 kennt zwei Anschlussvarianten für die Spannungsmessung.

Anschlussvariante 0

Direkte Messung der Spannung in 3-Pha-• sen-4-Leiter-Netzen. Messung über 3 Spannungswandler in •

3-Phasen-4-Leiter-Netzen.

Anschlussvariante 1

Direkte Messung der Spannung in Drei-• phasen-3-Leiter-Netzen. Messung über 2 Spannungswandler • (Aron-Schaltung) in Dreiphasen-3-LeiterNetzen.

Adresse Anschlussvariante

111 0 = Dreiphasen-4-Leiternetze (werksseitige Voreinstellung)

1 = Dreiphasen-3-Leiternetze

Abb. Ausschnitt aus der Parameterliste für die Spannungswandler-Anschlussvarianten.

Konﬁguration

Schnittstellen

Das UMG604 verfügt über 4 serielle Schnittstellen:

- RS485

- RS232

- Ethernet (Option)

- Proﬁbus (Option) Alle Schnittstellen können gleichzeitig verwendet werden.

RS485

Für den Betrieb der RS485-Schnittstelle müssen folgende Daten programmiert werden:

- Geräteadresse,

- Baudrate,

- Betriebsart. Die werksseitige Voreinstellung und die Einstellbereiche können Sie der Parameterliste im Anhang entnehmen.

RS232

Für den Betrieb der RS232-Schnittstelle müssen folgende Daten programmiert werden:

- Baudrate,

- Betriebsart. Die werksseitige Voreinstellung und die Einstellbereiche können Sie der Parameterliste im Anhang entnehmen.

Konﬁguration

Ethernet (Option)

Feste IP-Adresse

In einfachen Netzwerken ohne DHCP-Server muss die Netzwerkadresse direkt am Gerät eingestellt werden.

BootP

BootP erlaubt die vollautomatische Einbindung eines UMG604 in ein bestehendes Netzwerk. BootP ist ein älteres Protokoll und hat nicht den Funktionsumfang von DHCP.

DHCP-Mode

Durch DHCP ist die vollautomatische Einbindung eines UMG604 in ein bestehendes Netzwerk ohne weitere Konﬁguration möglich. Beim Start bezieht das UMG604 vom DHCPServer automatisch die IP-Adresse, die Netzmaske und das Gateway. Werkseitig ist das UMG604 auf „DHCP„ voreingestellt.

UMG604

Patch-Kabel

Switch

Abb. Anschlußbeispiel, UMG604 und PC benötigen eine feste IP-Adresse.

DHCP

Server

PC UMG604

Patch-Kabel

Den Anschluss des UMG604 an das Ethernet, darf nur nach Rücksprache mit dem Netzwerk-Administrator durchführt werden!

Switch

Abb. Anschlußbeispiel, UMG604 und PC bekommen die IP-Adresse von einem DHCPServer automatisch zugewiesen.

Konﬁguration

Proﬁbus (Option)

Proﬁbusproﬁle

Das UMG604 kann 16 Proﬁbusproﬁle verwalten. Jedes Proﬁbusproﬁle enthält maximal 128 Datenbytes.

Das erste Datenbyte des Ausgabebereiches der SPS enthält immer die Proﬁlnummer des vom UMG604 angeforderten Proﬁbusproﬁles.

Gerätestammdatei

Die Gerätestammdatei für das UMG604 hat den Dateinamen „0B41.GSD“.

SPS

Um eine Proﬁbusproﬁle anzufordern, schreiben Sie es in das erste Byte des Ausgabebereiches der SPS.

Alle Systemvariablen und globale Variablen1) können einzeln skaliert und in eines der folgende Formate konvertiert werden:

- 8, 16, 32Bit Integer mit und ohne Vorzeichen.

- 32 oder 64Bit Float-Format.

- Big oder Little Indian2).

Globale Variable sind Variable die vom Benutzer in Jasic deﬁniert werden und jeder Schnittstelle im UMG604 zur Verfügung stehen.

Big-Indian = High Byte vor Low Byte Little-Indian = Low Byte vor High Byte

Ausgabebereich der SPS

1. Byte = Proﬁlnummer Ab dem 2. Byte folgen Variable für das UMG604.

Eingabebereich der SPS

1. Byte = Rückmeldung der Proﬁlnummer Ab dem 2. Byte folgen die vom UMG604 angeforderten Variablen.

UMG604

Abb. Blockschaltbild für den Datenaustausch zwischen SPS und UMG604.

Konﬁguration

Aufzeichnungen

In der werkseitigen Voreinstellung des UMG604 sind 2 Aufzeichnungen vorkonﬁguriert. Die Anpassung und die Erweiterung von Aufzeichnungen erfolgt über „GridVis„.

Aufzeichnung 1 Es werden mit der Zeitbasis von 15 Minuten folgende Messwerte aufgezeichnet: Spannung L1-N Spannung L2-N Spannung L3-N Spannung L4-N Strom L1 Strom L2 Strom L3 Strom L4 Wirkleistung L1 Wirkleistung L2 Wirkleistung L3 Wirkleistung L4 Mittelwert, Minimalwert und Maximalwert für jeden Messwert.

Aufzeichnung 2 Es werden mit der Zeitbasis von 1 Stunde folgende Messwerte aufgezeichnet: Wirkarbeit L1 Wirkarbeit L2 Wirkarbeit L3 Wirkarbeit L4 Blindarbeit L1 Blindarbeit L2 Blindarbeit L3 Blindarbeit L4

Systeminformationen

Messbereichsüberschreitung

Messbereichsüberschreitungen werden so lange sie vorliegen, angezeigt und können nicht quittiert werden. Eine Messbereichsüberschreitung liegt dann vor, wenn mindestens einer der vier Spannungs- oder Strommesseingänge außerhalb seines speziﬁzierten Messbereiches liegt.

Liegt eine Messbereichsüberschreitung vor, so wird dies in der Anzeige mit „EEEE„ dargestellt. Mit den Symbolen L1, L2, L3 und L4 wird angezeigt, an welchem Eingang die Messbereichsüberschreitung aufgetreten ist. Die Symbole „V“ und „A“ zeigen an, ob die Messbereichsüberschreitung im Strom- oder Spannungspfad aufgetreten ist.

Achtung!

Spannungen und Ströme die außerhalb des zulässigen Messbereiches liegen können das Gerät zerstören.

L1 L2 L3 L4

RxD TxD

Abb. Messwertanzeige mit Messbereichsüberschreitung.

Input

Output

L1 L2 L3 L4

Systeminformationen

Seriennummer Firmware Release

RxD TxD

Abb. Messwertanzeige mit Seriennummer.

RxD TxD

Abb. Messwertanzeige mit Datum.

Input Output

L1 L2 L3 L4

RxD TxD

Abb. Messwertanzeige für die Firmware Release.

Input Output

L1 L2 L3 L4

UhrzeitDatum

RxD TxD

Abb. Messwertanzeige mit Uhrzeit.

Input Output

L1 L2 L3 L4

Service und Wartung

Das Gerät wird vor der Auslieferung verschiedenen Sicherheitsprüfungen unterzogen und mit einem Siegel gekennzeichnet. Wird ein Gerät geöffnet, so müssen die Sicherheitsprüfungen wiederholt werden. Eine Gewährleistung wird nur für ungeöffnete Geräte übernommen.

Instandsetzung und Kalibration

Instandsetzungs- und Kalibrationsarbeiten können nur im Herstellerwerk durchgeführt werden.

Frontfolie

Die Reinigung der Frontfolie kann mit einem weichen Tuch und haushaltsüblichen Reinigungsmitteln erfolgen. Säuren und säurehaltige Mittel dürfen zum Reinigen nicht verwendet werden.

Batterie

Die interne Uhr wird aus der Versorgungsspannung gespeist. Fällt die Versorgungsspannung aus, so wird die Uhr über der Batterie versorgt. Die Uhr liefert Datum und Zeitinformationen für z.B. Aufzeichnungen Min- und Maxwerte und Ereignisse. Die Lebenserwartung der Batterie beträgt bei einer Lagertemperatur von +45°C mindestens 5 Jahre. Die typische Lebenserwartung der Batterie beträgt 8 bis 10 Jahre.

Für den Tausch der Batterie muss das Gerät geöffnet werden. Wurde das Gerät geöffnet, ist für den sicheren Betrieb eine erneute Sicherheitsüberprüfung erforderlich. Eine Gewährleistung wird nur für ungeöffnete Geräte übernommen.

Entsorgung

Das UMG604 kann als Elektronikschrott gemäß den gesetzlichen Bestimmungen der Wiederverwertung zugeführt werden. Die fest eingebaute Lithiumbatterie muss getrennt entsorgt werden.

Firmware-Update

Falls für Ihr UMG604 ein Firmware-Update durchgeführt werden muss, so können Sie dies mit der zum Lieferumfang gehörenden Software GridVis durchführen.

Service

Sollten Fragen auftreten, die nicht in diesem Handbuch beschrieben sind, wenden Sie sich bitte direkt an uns. Für die Bearbeitung von Fragen benötigen wir von Ihnen unbedingt folgende Angaben:

-Gerätebezeichnung (siehe Typenschild),

-Seriennummer (siehe Typenschild),

-Software Release (siehe Messwertanzeige),

-Messspannung und Versorgungsspannung,

-genaue Fehlerbeschreibung. 59

Vorgehen im Fehlerfall

Service und Wartung

Fehlermöglichkeit

Keine Anzeige.

Keine Stromanzei- ge.

Angezeigter Strom ist zu groß oder zu klein.

Angezeigter Strom zu klein.

Ursache

Externe Sicherung für die Versorgungsspannung hat ausgelöst.

Gerät defekt.

Messspannung nicht angeschlossen. Messstrom nicht angeschlossen.

Strommessung in der falschen Phase. Stromwandlerfaktor falsch programmiert.

Messbereichsüberschreitung. Der Stromscheitelwert am Messeingang wurde durch Oberschwingungen überschritten.

Abhilfe

Sicherung ersetzen.

Gerät zur Reparatur an den Hersteller einschicken.

Messspannung anschließen.

Messstrom anschließen.

Anschluss überprüfen und ggf. korrigieren. Stromwandler-Übersetzungsverhältnis am Stromwandler ablesen und programmieren.

Größeren Stromwandler einbauen. Größeren Stromwandler einbauen.

Achtung! Es muss sichergestellt sein, dass die Messeingänge nicht überlastet werden.

Service und Wartung

Fehlermöglichkeit

Angezeigte Span- nung ist zu klein oder zu groß.

Angezeigte Span-

nung ist zu klein.

„EEEE“ und „A“

im Display.

„EEEE“ und „V“ im Display.

Ursache

Messung in der falschen Phase.

Spannungswandler falsch programmiert.

Messbereichsüberschreitung Der Spannungsscheitelwert am Messeingang wurde durch Oberschwingungen überschritten.

Der Strommessbereich wurde überschritten.

Der Spannungsmessbereich wurde überschritten.

Abhilfe

Anschluss überprüfen und ggf. korrigieren. Spannungswandler-Übersetzungsverhältnis am Spannungswandler ablesen und programmieren.

Spannungswandler einbauen. Spannungswandler einbauen.

Achtung! Es muss sichergestellt sein, dass die Messeingänge nicht überlastet werden.

Den Messstrom überprüfen und ggf. einen geeigneten Stromwandler einbauen.

Die Messspannung überprüfen und ggf. einen geeigneten Spannungswandler einbauen.

Service und Wartung

Fehlermöglichkeit

Wirkleistung zu klein oder zu groß.

Wirkleistung Bezug / Lieferung ist vertauscht.

Keine Verbindung

zum Gerät.

Ursache

Das programmierte Stromwandler-Übersetzungsverhältnis ist falsch. Der Strompfad ist dem falschen Spannungspfad zugeordnet. Das programmierte Spannungswandler-Übersetzungsverhältnis ist falsch.

Mindestens ein Stromwandleranschluss ist vertauscht.

Ein Strompfad ist dem falschen Spannungspfad zugeordnet.

RS485:

- Geräteadresse falsch.

- Falsches Protokoll. Ethernet:

- IP-Adresse falsch.

- Abschlußwiderstand fehlt.

Abhilfe

Stromwandler-Übersetzungsverhältnis am Stromwandler ablesen und programmieren. Anschluss überprüfen und ggf. korrigieren.

Spannungswandler-Übersetzungsverhältnis am Spannungswandler ablesen und programmieren.

Anschluss überprüfen und ggf. korrigieren.

Geräteadresse einstellen. Protokoll wählen.

IP-Adresse einstellen. Bus mit Abschlusswiderstand abschließen.

Trotz obiger Maßnahmen funktioniert das Gerät nicht.

Gerät defekt.

Gerät zur Überprüfung an den Hersteller mit einer genauen Fehlerbeschreibung einschicken.

Technische Daten

Allgemein

Nettogewicht : 350g Geräteabmessungen : ca. l=107,5mm, b=90mm, h=60mm (nach DIN 43871:1992) Entﬂammbarkeitsklasse Gehäuse : UL94V-0 Einbaulage : beliebig Befestigung/Montage : Hutschiene 35mm (nach IEC/EN60999-1, DIN EN 50022) Batterie : Typ VARTA CR2032, 3 V, Li-Mn

Umgebungsbedingungen im Betrieb

Das UMG604 ist für den wettergeschützten, ortsfesten Einsatz vorgesehen. Das UMG604 erfüllt die Einsatzbedingungen nach DIN IEC 60721-3-3. Arbeitstemperaturbereich : -10°C .. +55°C Relative Luftfeuchte : 5 bis 95 %, (bei +25 °C) ohne Kondensation Verschmutzungsgrad : 2 Betriebshöhe : 0 .. 2000m über NN Einbaulage : beliebig Lüftung : eine Fremdbelüftung ist nicht erforderlich.

Transport und Lagerung

Die folgenden Angaben gelten für Geräte, die in der Originalverpackung transportiert bzw. gelagert werden. Freier Fall : 1m Temperatur : -20°C bis +70°C

Technische Daten

Versorgungsspannung

Die Versorgungsspannung muss über eine UL gelistete Sicherung an das UMG604 angeschlossen werden : 6A, Typ C Überspannungskategorie : 300V CATIII Nennbereich (Option 230V) : 123V .. 240V (45-65Hz) oder DC 175V .. 340V Arbeitsbereich : +-10% vom Nennbereich AC : +-10% vom Nennbereich DC Leistungsaufnahme : max. 5W, max. 9VA

Anschließbare Leiter Eindrähtige, mehrdrähtige, feindrähtige : 0,08 - 2,5mm Stiftkabelschuhe, Aderendhülsen : 1,5mm2, pro Klemmstelle darf nur ein Leiter angeschlossen werden!

Prüfspannungen

Strommesseingänge gegen berührbare Anschlüsse : 3130V DC Spannungsmesseingänge gegen berührbare Anschlüsse : 3130V DC Versorgungsspannung gegen berührbare Anschlüsse : 3130V DC Spannungsmesseingänge gegen Strommesseingänge : 3130V DC Spannungsmesseingänge gegen Versorgungsspannung : 3130V DC Strommesseingänge gegen Versorgungsspannung : 3130V DC

Schutzklasse

Schutzklasse II nach IEC 60536 (VDE 0106, Teil 1), d. h. ein Schutzleiteranschluss ist nicht erforderlich!

Fremdkörper- und Wasserschutz : IP20 nach EN60529 September 2000, IEC60529:1989

Technische Daten

Ein- und Ausgänge

24V Version (Option)

2 Digitale Eingänge Impulseingang (S0) Maximale Zählfrequenz : 20Hz Schalteingang Reaktionszeit (Jasic-Programm) : 200ms Eingangssignal liegt an : 18V .. 28V DC (typ. 4mA) Eingangssignal liegt nicht an : 0 .. 5V DC, Strom kleiner 0,5mA

2 Digitale Ausgänge, Halbleiterrelais, nicht kurzschlussfest. Schaltspannung : max. 60V DC, 33VAC Schaltstrom : max. 50mAeff AC/DC Reaktionszeit (Jasic-Programm) : 200ms Ausgabe von Spannungseinbrüchen : 20ms Ausgabe von Spannungsüberschreitungen: 20ms Impulsausgang (Arbeitsimpulse) : max. 20Hz

Leitungslänge : bis 30m nicht abgeschirmt : größer 30m abgeschirmt Anschließbare Leiter Eindrähtige, mehrdrähtige, feindrähtige : 0,08 - 1,5mm Stiftkabelschuhe, Aderendhülsen : 1mm2, pro Klemmstelle darf nur ein Leiter angeschlossen werden!

Technische Daten

Temperaturmesseingang

Updatezeit : ca. 200ms Anschließbare Fühler : PT100, PT1000, KTY83, KTY84 Gesamtbürde (Fühler + Leitung) : max. 4kOhm

Fühlertyp Temperaturbereich Widerstandsbereich Messunsicherheit

KTY83 -55 ° .. +175 °C 500 Ohm .. 2,6 kOhm ± 1,5% rng KTY84 -40 ° .. +300 °C 350 Ohm .. 2,6 kOhm ± 1,5% rng PT100 -99 ° .. +500 °C 60 Ohm .. 180 Ohm ± 1,5% rng PT1000 -99 ° .. +500 °C 600 Ohm .. 1,8 kOhm ± 1,5% rng

rng = Messbereich

Technische Daten

Schnittstellen

RS232 : 5 polige Schraubklemmen. Protokoll : Modbus RTU/Slave Übertragungsrate 9600bps, 19.2kbps, 38.4kbps, 115.2kbps

RS485 : 2 polige Schraubklemmen. Protokoll, Modbus RTU : Modbus RTU/Slave, Modbus RTU/Master Übertragungsrate : 9.6kbps, 19.2kbps, 38.4kbps, 76,8kbps,

115.2kbps, 921,6kbps

RS485 (Option) : Stecker, SUB D 9-polig Protokoll, Proﬁbus (Option) : Proﬁbus DP/V0 nach EN 50170 Übertragungsrate : 9,6kBaud bis 12MBaud

Ethernet 10/100Base-TX (Option) Anschluss : RJ-45 Funktionen : Protokolle : TCP/IP, EMAIL (SMTP), DHCP (BootP), Modbus/TCP, Modbus RTU over Ethernet, FTP, ICMP (Ping), NTP, TFTP.

Modbus Gateway, Embedded Webserver (HTTP)

Technische Daten

Messunsicherheit

Die Messunsicherheit des UMG604 gilt für die Verwendung der folgenden Messbereiche. Der Messwert muss innerhalb der angegebenen Grenzen liegen. Außerhalb dieser Grenzen ist die Messunsicherheit nicht speziﬁziert.

Messwert Messunsicherheiten

Spannung ±(0,2% rdg + 0,02% rng) Strom L ±(0,2% rdg + 0,05% rng) Strom N ±(0,6% rdg + 0,05% rng) Leistung ±(0,4% rdg + 0,10% rng) Frequenz ±(0,1% rdg) Oberschwingungen U ±(0,5% rdg + 0,05 rng) Oberschwingungen I ±(0,5% rdg + 0,05 rng) Wirkenergie Stromwandler ../5A Klasse 0,5S (DIN EN62053-22:2003, IEC62053:22:2003) Stromwandler ../1A Klasse 1 (DIN EN62053-21:2003, IEC62053:21:2003) Blindenergie Stromwandler ../5A Klasse 2 (DIN EN62053-23:2003, IEC62053:23:2003) Stromwandler ../1A Klasse 2 (DIN EN62053-23:2003, IEC62053:23:2003) Interne Uhr ±1 Minute/Monat (18°C ... 28 °C)

rng = Messbereich, rdg = Messwert

Die Speziﬁkation gilt unter folgende Bedingungen:

- Jährliche Neukalibrierung,

- eine Vorwärmzeit von 10 Minuten,

- eine Umgebungstemperatur von 18 .. 28°C. Wird das Gerät außerhalb des Bereiches von 18 .. 28°C betrieben, so muss ein zusätzlicher Messfehler von ±0,01% vom Messwert pro °C Abweichung berücksichtigt werden.

Die Messunsicherheit gilt für cos(phi)=1. Für abweichende Phasenwinkel sind die Messfehler der DIN

EN62053-22:2003 zu entnehmen.

Technische Daten

Messbereiche

Messwert Messbereiche (rng) Auﬂösung Sinusförmige Größen

Spannung L-N 01) ... 600Vrms 0,01V Spannung L-L 01) ... 1000Vrms 0,01V Strom 0,001 ... 7,5Arms 0,1mA Frequenz der Grundschwingung 45Hz..65Hz 0,001Hz

Das UMG604 kann nur dann Messwerte ermitteln, wenn an mindestens einem

Spannungsmesseingang eine Messspannung von größer 50Veff anliegt.

Messrate

Das UMG604 berechnet alle 200ms (50Hz Netz) bzw. alle 167ms (60Hz Netz) alle Effektivwerte.

Strommessung

Leistungsaufnahme : ca. 0,2 VA (Ri=5mOhm) Überlast für 1 Sek. : 100A (sinusförmig) Abtastfrequenz : 20kHz

Spannungsmessung

Überspannungskategorie : 300V CATIII, 600V CATII Impedanz : 4MOhm/Phase Leistungsaufnahme : ca. 0,1 VA Abtastfrequenz : 20kHz Transienten : 50us Anschließbare Leiter Eindrähtige, mehrdrähtige, feindrähtige: 0,08 - 4mm Stiftkabelschuhe, Aderendhülsen : 2,5mm2, pro Klemmstelle darf nur ein Leiter angeschlossen werden.

Anhang

Messwertanzeigen

In der werkseitigen Voreinstellung können Sie alle Messwerte, aus der folgenden Tabelle, im Display anzeigen.

Bemerkung zu den im Display angezeigten Messwerten:

Wirkleistung = Wirkleistung, Bezug Blindleistung = Blindleistung, induktiv Wirkarbeit = Wirkarbeit, Bezug mit Rücklaufsperre

Anhang

Spannung

L1-N

Spannung

L1-L2

Strom

Spannung

L2-N

Spannung

L2-L3

Strom

WirkleistungL1Wirkleistung

Blindleistung

Wirkarbeit

cos(phi)

Blindleistung

Wirkarbeit

cos(phi)

Spannung

L3-N

Spannung

L3-L1

Strom

Wirkleistung

Blindleistung

Wirkarbeit

cos(phi)

Spannung

L4-N

Strom

Wirkleistung

Blindleistung

Wirkarbeit

cos(phi)

Wirkleistung

L1..L3

Blindleistung

L1..L3

Wirkarbeit

L1..L3

cos(phi)

L1..L3

Wirkleistung

L1..L4

Blindleistung

L1..L4

Wirkarbeit

L1..L4

Frequenz

Drehfeld

Temperatu-

reingang

Datum Uhrzeit

Serien-

nummer

Firmware

Release
