Jamara X2-CRT BL Instruction

Gebrauchsanleitung

Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und
bewahren Sie diese bitte auch nach Abschluss der Montage gut
auf!

Instruction

Read these instructions carefully before use.
Please keep these instruction after assembling.

Art.-Nr.
Ord. No.

05 6710

D

Vorsichtsmaßnahmen

Dieses Modell ist kein Spielzeug!

Geeignet für Personen ab 14 Jahren!

* Modellbau-Einsteiger sollten sich Hilfe von Personen mit
Modellbau-Erfahrung holen, um einen sicheren Betrieb zu
gewährleisten.
* Montieren Sie den Kit nur an Plätzen außerhalb der
Reichweite von Kinder.
* Beachten Sie Vorsichtsmaßnahmen beim
Zusammenbau des Modells. Sie sind für diese Modell­ montage und für einen sicheren Betrieb selbst
verantwortlich.
* Halten Sie die Gebrauchsanleitung griffbereit, auch nach
Abschluss der Montagearbeiten.

!

Safety precautions

This radio control model is not a toy!

Not suitable for persons under 14 years!

* First-time builders should seek advice people having
building experience in order to assemble the model
correctly and to produce its performance to full extent.
* Assemble this kit only in places out of children’s reach!
* Take enough safety precautions prior to operating this
model. You are responsible for this model’s assembly and
safe operation!
* Always keep this instruction manual ready at hand for
quick reference, even after completing the assembly.

!

GB

Gebrauchsanleitung

Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und
bewahren Sie diese bitte auch nach Abschluss der Montage gut
auf!

Instruction

Read these instructions carefully before use.
Please keep these instruction after assembling.

X2-CRT BL

Art.-Nr.
Ord. No.

D

Vorsichtsmaßnahmen

Dieses Modell ist kein Spielzeug!

Geeignet für Personen ab 14 Jahren!

* Modellbau-Einsteiger sollten sich Hilfe von Personen mit
Modellbau-Erfahrung holen, um einen sicheren Betrieb zu
gewährleisten.
* Montieren Sie den Kit nur an Plätzen außerhalb der
Reichweite von Kinder.
* Beachten Sie Vorsichtsmaßnahmen beim
Zusammenbau des Modells. Sie sind für diese Modell­ montage und für einen sicheren Betrieb selbst
verantwortlich.
* Halten Sie die Gebrauchsanleitung griffbereit, auch nach
Abschluss der Montagearbeiten.

!

Safety precautions

This radio control model is not a toy!

Not suitable for persons under 14 years!

* First-time builders should seek advice people having
building experience in order to assemble the model
correctly and to produce its performance to full extent.
* Assemble this kit only in places out of children’s reach!
* Take enough safety precautions prior to operating this
model. You are responsible for this model’s assembly and
safe operation!
* Always keep this instruction manual ready at hand for
quick reference, even after completing the assembly.

!

GB

2

Inhalt

Sicherheitshinweise

Allgemeine Hinweise

Technische Daten

Sicherheitshinweise 2
Allgemeine Hinweise 2
Technische Daten 2
Lieferumfang 4
Features 4
Empfohlenes Zubehör 4
Empfohlenes Werkzeug 5

Montage 6 - 25
Plastikteile 26/27
Erhältliche Tuningteile 28
Anleitung Brushless Version 29-35
Plastikteile 36
Symbole die in der Anleitung verwendet werden 37
Notizen 38/39

Automodelle sind kein Spielzeug und gehören nur in die
Hände von verantwortungsvollen, umsichtig handelnden Personen.
Ihr Bau und Betrieb erfordert technisches Verständnis,
handwerkliche Sorgfalt und sicherheitsbewusstes Verhalten. Fehler
oder Unzulänglichkeiten beim Bauen oder beim Fahren können
erhebliche Sach- oder Personenschäden zur Folge haben
Technische Defekte oder fehlerhafte Montage können zum
unverhofften Anlaufen der Motoren führen. Davon können
erhebliche Gefahren ausgehen. Kommen Sie bei Modellen mit
Motoren niemals in den Gefährdungsbereich von ro­tierenden Teilen. Achten Sie genau darauf, dass keine
Gegenstände mit sich drehenden Teilen in Berührung kommen.
Weder Hersteller noch der Verkäufer hat einen Einfluss auf den
ordnungsgemäßen Bau und Betrieb des Modells und deshalb wird
auf diese Gefahren hingewiesen und jegliche Haftung
ausgeschlossen.
Wenn der X2-CRT BL das erste ferngesteuerte Fahrzeug ist, das
Sie bauen und einsetzen wollen, bitten Sie einen erfahrenen
Modellfahrer um Hilfe. Gefährden Sie weder Men­schen noch Tiere. Beachten Sie dabei die Vorgaben des
Herstellers Ihrer Fernsteuerung. Vor und nach jedem
Einsatz überprüfen Sie das Modell auf Beschädigungen. Achten
Sie unbedingt darauf, dass nur ein intaktes Modell zum Einsatz
kommt. Für Schäden die aus dem Betrieb eines Modells entstehen
muss der Halter haften.
Bitte beachten Sie die Gesetzeslage in dem Land, in dem Sie das
Modell betreiben.

Da der Firma JAMARA e.K. sowohl eine Kontrolle der Handhabung,
die Einhaltung der Montage- und Betriebshinweise, so wie der
Einsatz des Modells und dessen Wartung nicht möglich ist, kann
von uns keinerlei Haftung für Verluste, Schäden oder Kosten
übernommen werden.
Soweit gesetzlich zugelassen wird die Verpflichtung zur
Schadensersatzleistung, aus welchen Rechtsgründen auch immer,
auf den Rechnungswert unseres an dem Ereignis unmittelbar
betroffenen Produktes begrenzt. Dies gilt nicht, soweit wir nach
zwingenden gesetzlichen Vorschriften oder wegen
nachgewiesener grober Fahrlässigkeit unbeschränkt haften
müssen.

Abmessungen ca. 565 X 420 X 190 mm
Gewicht ca. 3260 g (leer)
Scale 1:8
4 WD

Darüber hinaus beachten Sie bitte unbedingt folgende
Hinweise:

- Im Montagesatz sind kleine Teile vorhanden, die evtl.
verschluckt werden können, sie dürfen nicht in die Hände von
Kleinkindern gelangen.

- Jegliche Manipulation an der Struktur des Modells ist nicht
erlaubt und führt zum sofortigen Verlust der Gewährleistung.

- Betreiben Sie das Modell niemals auf nassen Flächen, die
elektronischen Bestandteile könnten beschädigt werden.

- Kommen Sie niemals in den Gefährdungsbereich der Antriebe.

- Setzen Sie das Modell, den Antrieb und den Akku im Stand
nicht direkter Sonneneinstrahlung aus, legen Sie es in den
Schatten.

- Vor und nach jedem Einsatz überprüfen Sie das Modell
auf Beschädigungen.

- Achten Sie darauf, dass nur ein intaktes Modell zum
Einsatz kommt.

- Setzen Sie das Modell nur bei gutem Wetter ein. Bei Regen,
Sturm oder gar Gewitter dürfen Sie das Modell nicht
betreiben.

- Suchen Sie ein Gelände, das den gesetzlichen
Vorraussetzungen entspricht und frei von Hindernissen wie
Bäumen, Häusern ist.

- Bedenken Sie: Das Modell ist aus Kunststoff und / oder Holz
gefertigt und daher leicht brennbar. Halten Sie es daher von
jeglicher offenen Flamme und zu hoher Temperatur fern.

- Bei der Vorbereitung schalten Sie immer zuerst
den Sender und danach den Empfänger ein.

- Stellen Sie den Gassteuerknüppel am Sender immer in
die Leerlaufposition.

Achtung!

Vor dem Betrieb: Erst Sender und dann das Modell einschalten.
Bei Beendigung: Erst das Model und dann den Sender
ausschalten.

Safety Information 3
General Information 3
Technical data 3
Box contents 4
Features 4
Recommended Accessories 4
Recommended Tools 5

Assembly 6 - 25

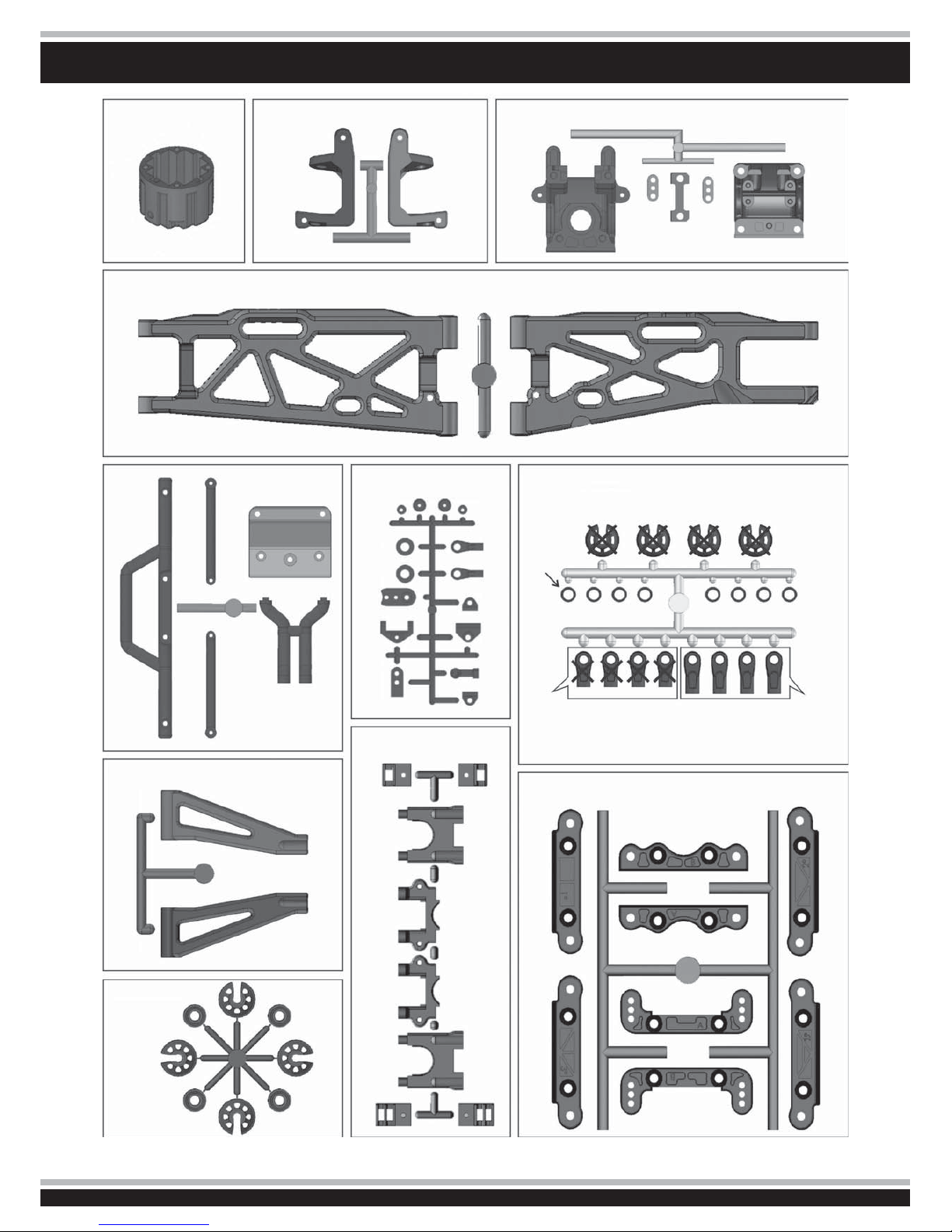

Plasic Parts used 26/27

Tuning parts 28
Assembly Brushless version 29 - 35

Plasic Parts used 36
Symbols used throughout the instruction manual 37
Notice 38/39

3

Content

Safety Information

Models are not toys, and should only be operated by responsible
clear thinking people. Assembling and maintaining models requires
a basic level of technical skill, and a sensible logical approach. Any
error in building, repairing or maintaining the model could result in
serious injury or damage.
Technical problems or an incorrectly assembled model may lead to
the motor unexpectedly beginning to turn. Always stay out of the
vicinity of rotating parts and never allow any item to come into
contact with a spinning wheel. As neither the manufacturer or the
dealer has any influence over the way that models are operated
they can accept no responsibility for and damage caused.
If this model is the first radio controlled model which you are att­empting to build or drive, you should secure the assistance of an
experienced model pilot.
Never operate the model in a way which may endanger people or
animals. Before your first drive you should conduct a range check
of the radio control system, secure the model to a solid object, and
ensure that you have full control of all functions with the antenna
collapsed over a distance of at least 25 metres.
Before and after every drive inspect the model for damage, and
rectify any faults before you attempt to take off. The operator is
responsible for any damage caused by the operation of models.
Always observe any local laws regarding the operation of model. To
operate the model, the transmitter must be switched on first, and
then the model power supply connected. To turn the model off, re­verse the procedure. It is illegal to operate radio controlled models
without third party liability insurance. You must ensure that you are
adequately covered before you drive the model.

Furthermore, the following instructions must be followed:

- The kit contains small parts which may cause choking if
swallowed, keep away from small children.

- The model should not be changed in any way, doing so
will invalidate the guarantee.

- Never come into contact with rotating parts.

- Do not expose the model or batteries to direct sunlight,
always keep them in the shade.

- Inspect the model before and after every drive for
damage.

- Only ever drive the model if it is in perfect working order.

- The model can only be driven in good weather.
Do not drive in wind, rain or thunder storms.

- Find a place to drive which complies with any laws, and is
free from obstacles such as trees or houses.

- Remember that your model is made from such materials
as plastic and wood, and as such is inflammable. Keep
it away from any open flame, or high temperatures.

- When operating the model, switch on the transmitter
first and then the model, switch off in the reverse order.

- Always ensure that the throttle stick is in the low position
before you switch on.

General Information

Technical data

As the company JAMARA e. K. has no influence over the use, main­tenance or conditions under which our products will operate, we
accept no responsibility for any damage caused be it of a physical,
financial or theoretical nature. JAMARA e. K. will accept no claim
against it which results directly or indirectly from the operation or
use of ist products.
Your Statutory Rights apply, any claim made against us will be based
solely on the retail price of the product, and limited to the model
only. This will not apply if we are proved to be legally responsible or
when gross negligence can be proved.

Dimensions approx. 565 X 420 X 190 mm
Weight approx. 3260 g (empty)
Scale 1:8
4 WD

Attention!

Switch the transmitter on first then the model. When you are fini­shed first switch off the model then the transmitter.

4

Features Features

Lieferumfang

s¬",+)4¬¬¬VORMONTIERT
s¬!NLEITUNG

Box contents

s¬",+)4¬¬¬PREASSEMBLED
s¬)NSTRUCTIONS

s¬#.#¬!LU#HASSIS¬HARDGECOATET
s¬2OT¬ELOXIERTE¬3TODËMPFERBRàCKE¬VORNE
s¬2OT¬ELOXIERTE¬3TODËMPFERBRàCKE¬HINTEN
s¬"IG¬"ORE¬3TODËMPFER¬¬MM
s¬+OMPLETT¬KUGELGELAGERT¬MIT¬GEDICHTETEN¬0RËZISIONSLAGERN
s¬(ECKSPOILER¬u(IGH¬$OWNFORCEh
s¬#.#¬-OTORHALTER

s¬#.#¬(ARD¬#OATED¬!LU¬#HASSIS
s¬2ED¬/XIDISED¬&RONT¬3HOCK¬!BSORBER¬"RIDGE
s¬2ED¬/XIDISED¬2EAR¬3HOCK¬!BSORBER¬"RIDGE
s¬"IG¬"ORE¬MM¬3HOCK¬!BSORBERS
s¬&ULLY¬"ALL2ACED¬WITH¬3EALED¬0RECISION¬"ALL¬"EARINGS
s¬h(IGH¬$OWN¬&ORCEh¬REAR¬3POILER
s¬#.#¬-OTOR¬MOUNT

Empfohlenes Zubehör Recommended Accessories

Differentialöl

Differential Oil

Track Blood

3000

28 1862

7.000

28 1864

10.000

28 1865

Stoßdämpferöl

Oil for shock absorber

Track Blood

500

28 1848

600

28 1849

X-Peak 230 BAL

Ladegerät / Charger

15 3050

Schraubenset

Screws set

50 3347

2 x Akku/Battery LiPO-Racing

7,4 V 2N 4200 mAh

14 1342

Hochstromstecker /-buchse

High current connector

09 0092

Speedregler

Electronic speed control

Flash 3000 V2 120

08 1791

Motorritzel 13T

Engine gear 13T

Brushless 5mm Welle/Shaft

50 3468

Fernsteuerung

RC-System

CCX 2,4 Car

06 1170

Magnum

Power B 4465/4

5mm

13 0038

Ac

Speedregler

Electronic speed contro

l

Flash 3000 V2 120

08

1791

ämpferö

l

d

ck absorber

h

o

2

x A

kku/

4 V

e

ine ge

a

agnum

Power B 4465/4

0038

5

Empfohlenes Werkzeug Recommended Tools

1,5 mm Inbusschlüssel

1,5 mm Hexagon socket
wrench

2,0 mm Inbusschlüssel

2,0 mm Hexagon socket
wrench

2,5 mm Inbusschlüssel

2,5 mm Hexagon socket
wrench

Schraubensicherungslack - mittelfest

Nut lock medium strength

23 2423

Inbus Revolver Tool 1.5, 2, 2.5, 3

Revolver Tool 1.5, 2, 2.5, 3

19 3210

Kreuzschraubendreher-Set

Philips Screwdrivers set

19 0074

+

-

Spitzzange

Needle Nose Pliers

Seitenschneider

Wire cutters

Lexanschere

Lexan scissors

28 1730

Messer

Knife

Meßschieber

Precision Caliper

Schraubensicherungslack -

ut lock medium stre

n

2

3 242

3

Schlitzschraubendreher-Set

Flat Screwdrivers Set

19 0073

Werkzeugset Steckschlüssel

Socket Screwdriver set

4,0/4,5/5,0/5,5/6,0/7,0/8,0/10,0mm

19 0072

Reifenkleber

Instand Cemment

Wheel Blood

23 0409

nif

e

ßschi

eber

recision Calipe

r

6

Montage

Montage des Front- und Heckdifferentials

Assembly of the front and rear diff.

Montage des Front- und Heckdifferentials

Assembly of the front and rear diff.

Montage des Mitteldifferentials

Assembly of the center diff.

05 1955
2,5 x 13,8 mm Bolzen

2,5 x 13,8 mm Pin

05 1955
2,5 x 13,8 mmStift

2,5 x 13,8 mm Pin

05 1290
4 x 10 mm U-Scheibe

4 x 10 mm Washer

05 1277
4 mm Kreuzbolzen

4 mm Alu. Cross Pin

03 1132 M4x4
Madenschraube

Set Screw

03 1132 M4x4
Madenschraube

Set Screw

17 7144 M3x12
Gewindeschraube

Hex Screw

05 1954
O-Ring

O-Ring

05 1954
O-Ring

O-Ring

05 1773
8 x 16 mm Kugellager

8 x 16 mm Ball bearing

05 1773
8 x 16 mm Kugellager

8 x 16 mm Ball bearing

05 1773

05 1773

50 3202

05 1773

05 1773

50 3204

50 3204

50 3425

50 3205

05 1290

17 7144

3 x 12mm

50 3202

50 3202

05 1955

05 1955

03 1132

05 1955

05 1955

03 1132

50 3200

50 3201

05 1277

50 3200

50 3201

05 1954

05 1954

05 1954

05 1954

50 3202

50 3202

05 1956

Füllen Sie das Differential bis zur
Oberseite der Kegelzahnräder mit
Öl.

*Fill the diff oil just level with the top
of the satellite gears.

*Die
Schrauben
gleichmäßig
anziehen.

*Tighten the
screws
equally.

Ziehen Sie die Schrauben in dieser
Reihenfolge über Kreuz an.

*Tighten the diff screws in this order.

Tipp:

Wir empfehlen als Grundsetup 7000er Art.Nr 28 1864
Öl für vorn und 3000er Art.Nr 28 1862 für hinten.

*Use the Diff. Oil 7000 for front and 3000 for rear.

&ILL¬THE¬$IFF¬CASE¬TO¬APPROX¬¬WITH¬THE¬$IFF¬/IL

Assembly

Bauen Sie je 1 Differential für vorn+hinten

Build two differentials for front and rear

Öl / Oil

Öl / Oil

Bauen Sie je 1 Differential für vorn+hinten

Build two differentials for front and rear

Öl / Oil

Öl / Oil

7

Montage des Mitteldifferentials

Assembly of the center diff.

Montage vom vorderen Getriebegehäuse

Assembly of the fornt gear case

Montage der vorderen Querlenkerhalter

Assembly of the fornt arms holder

05 1290
4 x 10 mm Distanzscheibe

4 x 10 mm Washer

17 7144
3x12mm

05 1920
13 x 16 x 0,2 mm Distanzring

13 x 16 x 0,2 mm Shim

17 7148 M4x16
Gewindeschraube

Hex Screw

05 1277
4 mm Kreuzbolzen

4 mm Alu. Cross Pin

05 1773
8 x 16 mm Kugellager

8 x 16 mm Ball bearing

M5 x 4
Madenschrauben

Set Screw

17 7144 M3x12
Gewindeschraube

Hex Screw

M4 x 16 mm
Gewindeschraube

Hex Screw

50 3202

05 1290

05 1277

50 3207

50 3207

05 1773

50 3235

17 7148
4 x 16 mm

17 7148
4 x 16 mm

50 3235

50 3210

05 1773

50 3300

05 1920

Benutzen Sie immer
die gleichen Set´s
zusammen.
Set A oder Set B

*NB. use only as

MATCHED¬SET¬u!h¬¬
WITHh!hAND¬u"h¬
WITH¬u"h

Lenkverhalten

Steering
Characteristics

A

Nachlauf

Hoch/22 Grad

Caster

(High/22 Degree))

sanfteres
Lenkverhalten

Steering response
becomes milder.

B

Nachlauf

Niedrig/20 Grad

Caster

(Low/20 Degree)

Schnelleres
Lenkverhalten

Steering response
becomes quicker

50 3426

05 1920

05 1956

Füllen Sie das Differential bis zur
Oberseite der Kegelzahnräder mit
Öl.

*Fill the diff oil just level with the top

of the satellite gears.

Verwenden Sie diese U-Scheiben
um evtl. Spiel auszugleichen!

Adjust the backlash with the shims.

Ziehen Sie die Schrauben in dieser
Reihenfolge über Kreuz an.

*Tighten the diff screws in this order.

Tipp:

Wir empfehlen als Grundsetup 10000er
Art.Nr 28 1865 Öl für das Mitteldifferential.

*Use the Diff. Oil 10000 for the center diff.

&ILL¬THE¬$IFF¬CASE¬TO¬APPROX¬¬WITH¬THE¬$IFF¬/IL

M4 x 35 mm
Gewindeschraube

Hex Screw

23 2423

Schraubensicherung

Montage Assembly

*Die
Schrauben
gleichmäßig
anziehen.

*Tighten the
screws
equally.

8

M3 x 10 mm
Gewindeschraube

Hex Screw

M3 x 10mm
Gewindeschraube

Hex Screw

50 3418 M3x28
Gewindeschraube

Cap Screw

50 3429

50 3349

50 3413

50 3413

50 3215

05 1773

Montage des vorderen Stoßdämpferhalters

Assembly of the front shock stay

Montage der Achsschenkel

Assembly of the knuckle arms

Montage des unteren Querlenkers / Assembly of the front suspension arms

05 1774
2,5 x 16,8 mm Stift

2,5 x 16,8 mm Pin

03 1132 4 x 4 mm
Madenschrauben

Set Screw

17 7444
Si-Mutter M4

Nylon Nut M4

50 3446
Gleitlager
Bushing

50 3214
King Pin Schraube

King pin screw

05 1733

50 3214

50 3446

50 3216

50 3218

50 3304

05 1774

03 1132
M4x4

17 7444
M4

17 7444

23 2423

Die Abbildung zeigt die rechte Seite

*The picture shown is the assembly
of right hand side.

Führen Sie die Antriebswelle
vor dem zusammenfügen ein.

*Insert the drive shaft into the
cap joint before assembly.

Verwenden Sie die Schrau­be zum Einstellen der
Bodenfreiheit
*4x10mm set screw is used

to adjust ride-height.

ca. 2mm

*Approx 2mm

05 1290

50 3306

50 3221

05 1290

05 1978

50 5350

3mm

50 5047

2.5mm

50 5047

2.5mm

50 5047
E-Clip 2,5mm

50 5350
E-Clip 3mm

05 1290
4 x 10 mm Distanzscheibe

4 x 10 mm Washer

4 x 10 mm
Madenschraube

Set screw

50 3221
3 x 42,7 mm Querlenkerstift

Arm shaft

05 1978
Querlenkerstift 4x74.1mm

Arm Shaft 4x74.1mm

Montage Assembly

9

05 1758
Kugel für Kugelpfanne

Ball

50 3308

05 1759

05 1740

05 1758

ca. 9mm

*Approx. 9mm

Montage des oberen Querlenkers

Assembly of the front upper arms

Montage des oberen Querlenkers

Assembly of the front upper arms

Montage der Stabilisatorbefestigung

Assembly of the front stabilizer rods

05 1759
Querlenkerstange 5x35mm

Turnbuckle 5x35mm

M3 x 25 mm
Gewindeschraube

Hex Screw

3 x 8 mm
Madenschrauben

Set Screw

17 7443
Si-Mutter M3

Nylon Nut M3

50 5047
E-Clip 2.5mm

E-Ring 2.5mm

50 5047

2.5mm

50 3221

50 5047

2.5mm

17 7443

M3

50 3221
3 x 42,7 mm Querlenkerstift

Arm shaft

M3 x 18 mm
Gewindeschraube

Hex Screw

Erstellen Sie je 1 Halterset für
Links+Rechts

*Make two sets of rods for left
and right-hand sides.

05 1767

50 3224

50 3224

05 1269

Montieren Sie beide Seiten

Assemble both right and left sides

Montieren Sie beide Seiten

Assemble both right and left sides

Montieren Sie beide Seiten

Assemble both right and left sides

Montage Assembly

10

Montage des vorderen Stabilisators

Assembly of the front stabilizer

Montage des Frontrammers (Bumper)

Assembly of the front bumper

Montage des Servo-Saver

Assembly of the servo saver

50 5060 M3x3
Madenschraube

Set Screw

M3 x8 mm
Gewindeschraube

Hex Screw

50 0277

50 3207

50 3339

M3 x 10 mm
Gewindeschraube

Hex Screw

Zusammenbau des Rammschutzes

*Front bumper assembly.

Beachten Sie die Einbaulage der Verbindungsplatte

* Notice the direction of the servo saver connecting plate.

Auf freie Be­weglichkeit
prüfen

Ensure Free
Movement

M3 x 12 mm
Gewindeschraube

Hex Screw

50 3339

50 3339

50 3339

50 3390
Plastik Gleitlager 4x8mm

PL-Flange Bushing 4x8mm

05 1933
King Pin Schraube

King pin screw

05 1290
4 x 10 mm Distanzscheibe

4 x 10 mm Washer

3 x 10 x 1.0 mm
Distanzscheibe

Washer

05 1920 ­3 x 16 x 0.2 mm
Distanzring / Shim

05 1930

05 1920

50 3434

05 1920

50 3390

50 3390

50 3227

05 1933

05 1290

05 1290

50 3390

50 0256

50 3390

50 3390

05 1933

50 5060

M3x3

50 5060

M3x3

ca. 0,5mm

*Approx. 0.5mm

50 3207

50 5060

M3x3

Montage Assembly

11

Montage des Servo-Saver

Assembly of the servo saver

Montage der Lenkstangen

Assembly of the steering tie-rod

M3 x 10mm
Gewindeschraube

Hex Screw

17 7443
Si-Mutter M3

Nylon Nut M3

50 3390
KU-Gleitlager 6x10mm

Plastic Bushing 6x10mm

M4 x 10mm
Gewindeschraube

Hex Screw

50 3231

50 3390

50 3390

50 3232

50 3390

50 3390

50 3428

50 3232

05 1935
3 mm U-Scheibe konisch

3 mm Tappered Washer
(alu.)

M3
Si-mutter

Nylon Nut

05 1934
Kugel

Ball

M3 x 16 mm
Gewindeschraube

Hex Screw

ca. 66,5 mm / approx. 66,5 mm

05 1934

05 1741

50 3342

05 1741

05 1934

05 1935

Montage der Lenkung an das Getriebegehäuse

Assembly of the servo saver onto gear box

M4 x 10mm
Gewindeschraube

Hex Screw

05 1935
3 mm U-Scheibe konisch

3 mm Tappered Washer
(alu.)

M3 x 16 mm
Gewindeschraube

Hex Screw

50 3207
vordere Platte

Front Plate pad

05 1935

05 1935

Montieren Sie beide Seiten

Assemble both right and left sides

Vor ne

Front

23 2423

23 2423

Montage Assembly

12

Montage vom hinteren Getriebegehäuse

Assembly of the rear gear case

05 1920 13 x 16 x 0,2 mm
Distanzscheibe

Shim

05 1920

05 1920

50 3210

50 3429

05 1773

50 3426

50 3207

05 1773

Stellen Sie das Spiel mit den
Distanzringen ein

*Adjust the backlash with the shims.

05 1773
8 x 16 mm Kugellager

8 x 16 mm Ball bearing

M4 x 16 mm
Gewindeschraube

Hex Screw

M4 x 12 mm
Gewindeschraube / Hex Screw

50 3207

50 3235 (2.5¢)

Montage vom hinteren Getriebegehäuse

Assembly of the rear gear case

5 x 4 mm
Madenschrauben

Set Screw

M4 x12 mm
Gewindeschraube

Hex Screw

50 3312

50 3413

Montage vom hinteren Getriebegehäuse

Assembly of the rear gear case

M3 x 10 mm
Gewindeschraube

Hex Screw

50 3418 M3 x 28mm
Gewindeschraube

Cap Hex Screw

50 3413

50 3239

50 3352

50 3418

50 3418

Montage Assembly

13

M3 x 12 mm
Gewindeschraube

Hex Screw

M4 x 10 mm
Gewindeschraube

Hex Screw

M4 x 16 mm
Gewindeschraube

Hex Screw

M4 x 20 mm
Gewindeschraube

Hex Screw

M3 x 16 mm
Gewindeschraube

Hex Screw

Montage des Spoilerhalters

Assembly of the wing stay

Montage des Spoilerhalters

Assembly of the wing stay

Montage der Achsschenkel

Assembly of the rear wheel hubs

50 3239

50 3239

Lang

Long

Hoch Nieder Steil

High Position Low Position Big angle

Der Winkel des Spoilers kann verstellt werden
*The angle of wing mount can be adjusted.

Links+Rechts gleich zu­sammenbauen

*Make two wing mounts
in the same position.

50 3239

50 3239

50 3239

50 3239

50 3372

50 3306

05 1773

50 3224

05 1773

05 1774

50 3218

Kurz

Short

17 7443
Si-Mutter M3

Nylon Nut M3

5 x 4 mm Madenschrauben

5 x 4 mm Set Screw

Verwenden Sie die Schraube
zum Einstellen der Bodenfreiheit

*4x10mm set screw is used to adjust
ride-height.

ca. 2mm /

*Approx 2mm

Radstandeinsteller

*Wheelbase adjust
washer

05 1773
8 x 16 mm Kugellager

8 x 16 mm Ball bearing

50 5047 2,5 mm
E-Clip / E-Ring

05 1774
2,5 x 16,8 mm Stift

Pin

4 x 10 mm Madenschrauben

4 x 10 mm Set Screw

50 3244 - 3 x 48,1 mm
Querlenkerstift / Arm shaft

50 3428

17 7443

17 7443

50 3244

50 3224

50 3224

Montieren Sie beide Seiten

Assemble both right and left sides

Montage Assembly

14

Montage des unteren - hinteren Querlenkers

Assembly of the lower - rear
suspension arms

Montage des oberen - hinteren Querlenkers

Assembly of the upper - rear suspension arms

Montage der hinteren Sabilisatorbefestigung

Assembly of the rear stabilizer rods

50 5350
E-Clip 3mm

E-Ring 3mm

05 1978
4 x 74,1 mm Querlenkerstift

4 x 74,1 mm Arm shaft

Führen Sie die Antriebswelle
vor dem Zusammenbau ein.

*Insert the drive shaft into the
cap joint before assembly.

Beachten Sie die Einkerbung. Diese Seite zur Rad­seite. Der Einbau ist Links und Rechts gleich.

*Use this ball end on the wheel side. The left and right
hand sides are the same. (Note the cut out.)

05 1290 4 x 10 mm
Distanzcheibe

Washer

05 1978

50 5350

50 5350

50 3224

05 1758

05 1758

50 3316

05 1767

50 3224

50 3224

05 1269

50 3224

17 7443

17 7443

50 3366

05 1290

05 1290

17 7443
Si-Mutter M3

Nylon Nut M3

05 1758
7 mm Kugel

7 mm Ball

M3 x 16 mm
Gewindeschraube

Hex Screw

M3 x 25 mm
Gewindeschraube

Hex Screw

ca. 55mm *Approx. 55mm

M3 x 18 mm
Gewindeschraube

Hex Screw

M3 x 8 mm Madenschrauben

M3 x 8 mm Set Screw

Montieren Sie beide Seiten

Assemble both right and left sides

Montieren Sie beide Seiten

Assemble both right and left sides

Montieren Sie beide Seiten

Assemble both right and left sides

Montage Assembly

15

Montage des hinteren Stabilisators

Assembly of the rear stabilizer

Montage des Steinschlagschutz

Assembly of the stone guard

Montage der Bremsanlage

Assembly of the brake pad and center diff. mount

M3 x 8 mm
Gewindeschraube

Hex Screw

17 6526 M3x3
Madenschraube

Set Screw

17 6526 M3 x 3
Madenschrauben

Set Screw

50 3427

50 3353

50 3207

17 6526

17 6526

ca. 7mm

50 3207

17 7468

17 6526

05 1564

17 6526

50 3350

05 1736

50 3431

50 3442

50 3369

50 3369

50 3364

3 mm

50 3435

50 3427

50 3429

17 7143 M3 x 10 mm
Gewindeschraube

Hex Screw

M3 x 5 mm
Gewindeschraube

Hex Screw

17 7468 3 mm
Mutter

Nut

Bohren Sie 2 St. 3mm
Löcher

*Drill two 3mm
holes for mounting.

50 3369 5 x 8 mm
Kunststofflager

Plastic flange bushing

M3 x 8 mm
Gewindeschraube

Hex Screw

Bauen Sie 2 Exemplare. Links+Rechts

*Build two upper brake parts for front and
rear.

M3 x 10 mm
Gewindeschraube

Hex Screw

Montieren Sie beide Seiten

Assemble both right and left sides

ca. 5mm

*Approx. 5mm

Vor ne

Front

ca.3,5 mm

*Approx. 3,5 mm

Montage Assembly

16

Montage des Mitteldifferential

Assembly of the center diff. into brake disk

Montage der Bremsanlage auf dem Mitteldifferential

Assembly of the center diff. mount

Montage der Vorderachse auf dem Chassis

Assembly of the front gear case onto chassis

17 7143 M3 x 10 mm
Gewindeschraube

Hex Screw

50 3431

50 3431

17 7143

17 6526

ca. 6mm

*Approx. 6mm

17 7143

05 1564

50 3431

50 3431

50 3319

50 3319

M3 x 30 mm
Gewindeschraube

Hex Screw

17 6526 M3x3
Madenschraube

Set Screw

17 7143 M3x10
Gewindeschraube

Flat Head Screw

M4 x 10
Gewindeschraube

Flat Head Hex Screw

17 7148 M4x16
Gewindeschraube

Flat Head Screw

17 7148

17 7143

23 2423

*4x10mm Schraube für
den Servo Saver

*4x10mm screw is used
for servo saver tube.

Montage Assembly

17

Montage des Mitteldifferential auf dem Chassis

Assembly of the center diff. onto chassis

Montage der Hinterachse auf dem Chassis

Assembly of the rear gear case onto chassis

Montage des Lenkservos

Assembly of the steering servo

17 7147 M4x12
Gewindeschraube

Flat Head Screw

17 7143 M3x10
Gewindeschraube

Flat Head Screw

M4 x 20 mm
Gewindeschraube

Hex Screw

50 3444

(104 mm)

17 7147

17 7143

17 7147

50 3444

(141 mm)

50 3429

50 3261

50 3261

50 3257

50 3257

50 3257
(1.5mm)

M3 x 10
Gewindeschraube

Hex Screw

M3 x 18
Gewindeschraube

Hex Screw

Verwenden Sie die Servounterlagen
die zu Ihrem Servo passen.

*Adjust C-27 Servo Washer according
to the servo used.

U-Scheibe 3x8mm

Washer 3x8mm

Montage Assembly

18

Montage des Lenkgestänges und der Radioplatte

Assembly of the steering rod and radio tray

Montage der RC Anlage in der Radioplatte

Assembly of the radio tray and receiver box

Montage der Radioplatte

Assembly of the radio tray onto chassis

3 x 8 mm U-Scheibe

3 x 8 mm Washer

Wählen Sie den Adapter passend für Ihren Servo
*Choose the right servo horn adapter for your servo.

05 3605
6 mm Kugelkopf

6 mm Ball and socket

05 1241

05 3605

50 3271

50 3256

05 1241

50 3261

50 3261

05 1150

17 7443

17 7143

17 7143

17 7143

Schalter

Switch

05 9273

05 9273

50 3261

50 3261

05 0450

50 3324

Batterie-Box

Battery Case

50 3445

50 3257

50 3257

50 3261

05 3605

50 3271

M3 x 8 mm
Gewindeschraube

Hex Screw

M2 x 8 mm
Gewindeschraube

Hex Screw

M3x10
Gewindeschraube

Hex Screw

M3 x 8 mm
Gewindeschraube

Hex Screw

Verwenden Sie die Schrau­be Ihres Servos.

*Use the screw provided
with your servo.

Die original Schrauben
Ihres Schalters verwen­den.

*Use the screws provided
with your switch

Den Schalter mit dem
Empfänger verbinden

*Connect the switch wire
to receiver.

Führen Sie die Kabel Ihrer Funkanlage
immer durch diese Öffnung um sie
vor Schmutz und Spritzwasser zu
schützen.

*Put the servo wire into receiver box and
connect to receiver.

Verwenden Sie die Original Batterie
Box oder einen Akkupack.

*Use the original battery case or
rechargeable hump pack battery.

Verbinden Sie die Batterie mit dem Schalter

*Connect battery wire to switch.

Stellen Sie sicher, dass Ihr Lenkservo in
Neutralstellung mittig auf 90 Grad positio­niert ist.

*Adjust the position of steering servo horn to
an angle of 90 degrees when the servo is on
neutral.

M3 x 18 mm
Gewindeschraube

Hex Screw

M3 x 15 Gewinde­schraube Hex Screw

17 7143 M3x10
Gewindeschraube

Hex Screw

17 7443
SI-Mutter M3

Nylon Nut M3

Montage Assembly

19

Montage des Kraftstofftanks

Assembly of the fuel tank and fuel tank post

Montage des Kraftstofftanks auf dem Chassis

Assembly of the fuel tank onto chassis

Montage der Kupplung

Assembly of the clutch

50 3429

50 3430

50 3429

50 3429

17 7143 M3x10
Gewindeschraube

Hex Screw

Bringen Sie die Kraft­stoffschlauchclips in
den Aussparungen
an, wie im Bild
gezeigt.

*Insert the fuel tube
clips into the grooves of
the fuel tank as picture
shown.

Um die Schwungscheibe festzu­schrauben verwenden Sie eine
Zange und einen Steckschlüssel.

*Fit the flywheel using a pair of the
plier and cross wrench.

Motorlaufrichtung

*Engine rotation direction.

Setzten Sie die Kupplungsbacken mit den
Federn auf den 3 Stiften der Schwung­scheibe auf.

*Place the clutch shoes with the clutch springs
over the 3 pins of the flywheel.

Benutzen Sie einen Kreuzschraubendreher
oder eine Spitzzange und biegen die
kurzen Enden der Federn über den Kur­belwellenadapter.Dann drücken Sie die
Backen auf.

*Use a phillips screw driver or needle nosed
plier and bend the small end of the clutch
springs behind the pilot shaft then press
down.

111718
SH-28 Truggster

12 8011

17 7143

05 0370

05 1242

05 1298

05 1245

23 2423

Montage Assembly

20

Montage der Kupplungsglocke

Assembly of the clutch and engine mount

Montage des Motors auf dem Chassis

Assembly of the engine onto chassis

Montage des Krümmers und Schalldämpfer

Assembly of the manifold and muffler

07 0806

07 0806

05 1952

03 1132

05 1945

03 1132

50 0500

05 1139

05 1151

50 3327

05 0313

50 3368

3 x 8 mm U-Scheibe

3 x 8 mm Washer

5 x 9 x 0,3 mm
Distanzscheibe

Washer

07 0806 5 x 10 x 4 mm
Kugellager

Ball bearing

M3 x 5 mm
Gewindeschraube

Cap Hex Screw

M3 x 12 mm
Gewindeschraube

Cap Hex Screw

Hauptzahnrad

Spur Gear

Kupplungsglocke

Clutch Bell

Blatt Papier

Notebook paper

Führen Sie zwischen Ritzel und Hauptzahnrad
einen Streifen normales Papier ein um genügend
Spiel zu gewährleisten und geben beim Festzie­hen des Motors etwas Druck darauf.

*Use notebook paper to set gear backlash between
spur gear and clutch bell gear; apply pressure
while tightening the engine.

Bei falschem Spiel zwischen Ritzel und Haupt­zahnrad kann es zu Beschädigungen kommen.

*If the space is not correct ,the spur gear will be
damaged.

Durch Anziehen bzw. Lösen der Motorbefesti­gungsschrauben können sie das Hauptzahnrad
und das Ritzel auf 90 Grad zueinander ausrichten.

*Loose or tighten 3x20mm cap screw and 5x10mm
hex screw to align spur gear and clutch bell gear to
90 degree.

05 1952
M5 Schraube

M5 Screw

03 1132 M4x4
Madenschraube

Set Screw

M4 x 10
Gewindeschraube

Flat Head Hex Screw

Montage Assembly

21

Montage des Gas- und Bremsgestänge

Assembly of the throttle linkage

Einstellen der Gas- und Bremsgestänge

Adjusting the engine control linkage

17 6526 M3x3
Madenschraube

Set Screw

Leerlaufluftschraube

Idling adjusting screw

ca. 0,5mm

Approx. 0.5mm

ca. 1mm geöffnet

Approx. 1mm gap

Vergaser

vollständig

geöffnet

Carburetor is
opening fully

Leerlauf

(Neutral)

Aufdrücken

Snap On

Stellen Sie freie Beweglichkeit
sicher.
Ensure Free Movement

Justieren Sie die Höhe
mit den Distanzscheiben

*Adjust the height
with 3x6.4x1mm
washer.

Kürzen Sie das Servohorn.

Cut off the servo saver as shown

Gas-Servohorn zusammengebaut

* Throttle servo horn after assembly.

Verwenden Sie die
original Schraube
Ihres Servos

*Use the screw
provided with
your servo .

05 1158

05 1158

17 6526

50 3271

Vollgas

(Throttle high)

Bremse

(Brake)

Schalten Sie erst Ihren Sender und dann Ihren Empfänger ein. Das Gas/
Bremsservo sollte sich auf eine neutrale Position stellen.
Achten Sie darauf das der Vergaser mindestens 0,6 - 1.0 mm geöffnet ist.
Falls eine Korrektur nötig ist können Sie diese am Vergaser durch leichtes
eindrehen der Leerlaufschraube vornehmen. Die Bremse sollte bei
neutraler Position leicht auf Zug stehen um ein rollen des Fahrzeugs bei
höherem Standgas zu vermeiden.

*Turn on the transmitter and receiver, then set the engine control servo trim to
neutral position. Adjust the idling adjusting screw on the carburetor to open
approx. 0,6 - 1,0 mm gap. Adjust both engine control and brake linkage
accordingly. Adjust the engine while it is not running.

Drücken Sie den Gashebel an Ihrem Sender ganz nach oben.
Der Vergaser sollte vollständig geöffnet sein. Falls eine
Korrektur notwendig ist, lösen Sie die Madenschraube A am
Gasgestänge und ziehen Sie den Vergaser auf. Halten Sie die
Position und ziehen die Madenschraube wieder an.

*Adjust the servo-horn mounting position for the carburetor to be
fully open.
Change the pivot mounting position on the servo horn in case the
carburetor is not opening excessively. Or if available on the
transmitter, adjust the throttle high end point.

Drücken Sie den Gashebel an Ihrem Sender ganz nach unten.
Der Vergaser sollte bis auf 0,6 -1,0mm vollständig geschlossen
sein. Falls eine Korrektur notwendig ist, lösen Sie die Maden­schraube B am Gasgestänge und drücken den Vergaser zu. Hal­ten Sie die Position und ziehen die Madenschraube wieder an.
Stellen Sie sicher das die Bremse voll auf Zug steht. (Räder
ollten blockieren). Stellen Sie fest das keine ausreichende
Bremswirkung vorhanden ist lösen Sie die Madenschraube C
und ziehen das Bremsgestänge nach und ziehen die
Madenschraube wieder an.

*Adjust the brake works smoothy of the brake apply too much or not
enough, adjust accordingly. Or if available on the transmitter, adjust
high-end brake adjustment. Adjust to change the front or rear brake.

M2 x 8
Gewindeschraube

Hex Screw

M3 x 10
Gewindeschraube

Hex Screw

M2,6 x 18
Gewindeschraube

Hex Screw

05 1967
2,5 mm Si-Mutter

2,5 mm Nylon Nut

17 7467
Mutter M2

Nut M2

Montage des Gas- und Bremsgestänges

Assembly of the throttle linkage

17 6526 M3x3
Madenschraube

Set Screw

50 3271

50 3369

50 3369

05 1967

Gestänge-Set

05 1251

50 3369

50 3369

C

Montage Assembly

22

Montage des Luftfilters

Assembly of the air filter

Montage der vorderen Stoßdämpfer

Assembly of the front shocks

Montage der hinteren Stoßdämpfer

Assembly of the rear shocks

M3 x 8 mm
Gewindeschraube

Hex Screw

05 2264

05 1194

05 2264

05 1269

05 1269

50 3405

50 3405

50 3410

50 3410

50 3410

50 3410

50 3410

50 3410

50 3331

50 3331

50 3417

50 3407

50 3407

50 3417

05 1147

05 1967

05 1967

2.6x5mm

2.6x5mm

2.6x5mm

2.6x5mm

05 1148

50 3409

50 3409

50 3411

50 3411

50 3406

50 3406

50 3416

50 3416

50 3404

50 3412

50 3410

50 3410

Ölen SIe den Filterschaum­stoff immer mit Ölfilteröl ein.

*Apply filter oil to the foam
before use.

1. Öffnen Sie die Stoßdämpferkappe und drücken Sie die Kolbenstange bis zum Anschlag
herunter.

2. Für ein Werkssetup füllen Sie ein 600er Stoßdämpferöl bis zur Oberkante des Stoßdämpfer­ gehäuses ein.

3. Schieben Sie die Kolbenstange 2 bis 3 mal hoch und runter um das Öl gleichmäßig zu
verteilen.

4. Füllen Sie gegebenenfalls Öl nach uns setzen Sie die Volumenausgleichsmembran auf das
Gehäuse und schrauben Sie die Stoßdämpferkappe auf.
Zur besseren Montage verwenden Sie unseren Montageständer 05 0590

1. Pull down piston and pour oil into shock cylinder.

2. To remove air bubbles by slowly moving piston up and down.paper.

3. Pull down piston, attach pressure top and shock oil overflow with tissue paper.

1. Öffnen Sie die Stoßdämpferkappe und drücken Sie die Kolbenstange bis zum Anschlag
herunter.

2. Für ein Werkssetup füllen Sie ein 500er Stoßdämpferöl bis zur Oberkante des Stoßdämpfer­ gehäuses ein.

3. Schieben Sie die Kolbenstange 2 bis 3 mal hoch und runter um das Öl gleichmäßig zu
verteilen.

4. Füllen Sie gegebenenfalls Öl nach uns setzen Sie die Volumenausgleichsmembran auf das
Gehäuse und schrauben Sie die Stoßdämpferkappe auf.
Zur besseren Montage verwenden Sie unseren Montageständer 05 0590

1. Pull down piston and pour oil into shock cylinder.

2. To remove air bubbles by slowly moving piston up and down.

3. Pull down piston, pressure top and shock
oil overflow with tissue paper.

05 1967 2.6mm
Si-Mutter

Nylon Nut

05 1269 6 mm
Kugel

Ball

50 3410 3.5mm
O-Ring

O-Ring

50 3410 1mm
U-Scheibe

Washer

2,6 x 5 mm
U-Scheibe

Washer

50 3410 2 mm
U-Scheibe

Washer

05 1967 2.6mm
Si-Mutter

Nylon Nut

05 1269 6 mm
Kugel

Ball

50 3410 3.5mm
O-Ring

O-Ring

50 3410 1mm
U-Scheibe

Washer

2,6 x 5 mm
U-Scheibe

Washer

50 3410 2 mm
U-Scheibe

Washer

Montage Assembly

23

Montage der vorderen Stoßdämpfer

Assembly of the front shocks

Montage der vorderen Stoßdämpfer

Assembly of the front shocks

Montage der hinteren Stoßdämpfer

Assembly of the rear shocks

Montage der hinteren Stoßdämpfer

Assembly of the rear shocks

05 1965

05 1965

50 3414

50 3414

50 3405

50 3405

50 3331

17 7443

17 7443

50 3331

17 7443
Si-Mutter M3

Nylon Nut M3

17 7443
Si-Mutter M3

Nylon Nut M3

3 x 8 mm U-Scheibe
3 x 8 mm Washer

3 x 8 mm U-Scheibe
3 x 8 mm Washer

M3 x 20 mm
Gewindeschraube

Hex Screw

M3 x 20 mm
Gewindeschraube

Hex Screw

50 3400
Stoßdämpfersatz kpl.
Shock absorber set complete

weitere erhältliche Federsätze:
50 3401 vo 0.079 hi 0.053 Gelb
50 3402 vo 0.074 hi 0,060 Weiß
50 3403 vo 0.077 hi 0.062 chrom
50 3414 vo 0.090 hi 0.066 grau
50 3415 vo 0.085 hi 0.070 blau

Weich

soft

Hart

hard

weitere erhältliche Federsätze:
50 3401 vo 0.079 hi 0.053 Gelb
50 3402 vo 0.074 hi 0,060 Weiß
50 3403 vo 0.077 hi 0.062 chrom
50 3414 vo 0.090 hi 0.066 grau
50 3415 vo 0.085 hi 0.070 blau

Weich / soft

Hart / hard

50 3400
Stoßdämpfersatz kpl.
Shock absorber set complete

Montieren Sie beide Seiten. Links+Rechts

Assemble both right and left sides

Montieren Sie beide Seiten. Links+Rechts

Assemble both right and left sides

Montage Assembly

24

Verlegen der Kunststoffschläuche

Assembly of the fuel tube and pressure tube

Montage des Heckspoilers

Assembly of the wing

Verkleben der Reifen

Assembly of the tires and wheels

Zum Kraftstofftankanschluß

Connect to fuel ripple

Schneiden Sie die Schläuche abhän­gig vom verwendeten Motor und
Resorohr zu und und verlegen Sie sie
mit Hilfe der Schlauchclips.

*Cut the fuel tube depending on engine
and muffler used. Use the clips on the
top of fuel tank to hold the tubes
together.

Nabenbohrer (nicht enthalten, Art.-Nr. 28 1785)

Body Reamer (Not included, Ord.No. 28 1785)

Zum Vergaser

Connect to carburetor

Zum Resorohr

Connect to pressure nippel

Zum Kraftstofftankdruckanschluß

Connect to fuel tank nippel

50 3239

05 1721

23 0409
Reifen-/
Felgenkleber

Wheels/Tyres glue

05 1396 Reifeneinlage
Tyres foam
05 1722 Reifeneinlage
Tyres foam LPR medium

05 1718 orange OffSet 1:2
05 1723 schwarz/black OffSet 1:2
05 1725 weiß/white OffSet 1:2
05 1726 gelb/yellow OffSet 1:2
05 1381 weiß/white
05 1382 gelb/yellow

Bohren Sie 2 Löcher (Ø 7 mm)

Drill two holes (Ø 7 mm)

50 3239

17 7443
Si-Mutter M3

Nylon Nut M3

M3 x 12 mm
Gewindeschraube

Hex Screw

Geben Sie Reifenkleber zwischen Felge und
Reifen.

*Apply instant glue into the groove of the wheel.

50 3393

17 7443

17 7443

Montage Assembly

25

Montage der Reifen am Modell

Assembly of the tire onto front knuckle and rear hub

Montage der Karosserie

Mounting body

Starten des Motors

Starting of the engine

50 3370
Radmutter

Wheel Nut

Zusammengesetztes Rad

*Assembled Tire and Wheel

05 9271

50 3432 transparent
50 6087 Rot/red

17 8246
Glühkerzenstecker

Glow Plug Igniter

17 8246
Glühkerzenstecker

Glow Plug Igniter

Starten des Motors über Seilzug

*Use the pull starter to star the engine.

Starten des Motors per Startbox.
Pressen Sie die Starterscheibe an die Schwungscheibe
die an der Unterseite des Chassis austritt.

*Use a starter box, and apply it to the flywheel exposed

through the chassis .

Beachten Sie die
Laufrichtung der
Starterscheibe

Note the direction
of the starter.

50 3370

50 3370

05 9271

05 1835

Starten des Motors

1. Erst Sender dann Empfänger einschalten.

2. Befüllen Sie den Tank.

3. Stecken Sie den Glühkerzenstzecker auf.

4. Starten Sie den Motor mit dem Seilzug.

5. Wennd er Motor läuft entfernen Sie den
Glühkerzenstecker
* Befolgen Sie die Angaben Ihres Motorher­ stellers bzgl. Einlaufhinweise, Pflege und
Vergasersetup.

How to start the engine:

1. Turn on transmitter and then receiver.

2. Fill fuel tank with fuel bottle.

3. Connect 1.2V glow plug igniter.

4. Start engine with pull starter.

5. After the engine is started, remove the

1.2V glow plug starter.
* Follow the engine manufacturer instruction
manuals regarding engine set-up, carburetor
and maintenance.

12 8100
Gehäusedeckel (nicht enthalten)
case cap (Not Included)

Wird benötigt zum umrüsten von Seil-
zugstarter auf unsere Startbox

Necessary for using with our startbox

Montieren Sie beide Seiten.

Assemble both right and left sides

eil-

05 0490
Startbox
(nicht enthalten)

Starter Box
(Not Included)

Montage Assembly

26

50 3204
Differentialgehäuse

Diff. Case

50 3339

Ramschutz

Bumper

50 3306
Querlenker unten vorn und hinten

Front and rear lower arm

50 3215
C-Hub vorne

Front Hub

50 3369 Kunststoffteile
für Gas/Bremsgestänge

Throttle linkage plastic

50 3207
Getriebegehäuse

Front and rear gear box

50 3331 Kunststoffteile
Stoßdämpfer Big Bor

Plastic shock parts

50 3308
Querlenker vorne, oben

Front upper arm

50 3405
Federteller +
Stoßdämpferhalterung 1

Shock holder

50 3431
Mitteldiff. Halter

Center diff. mount

50 3235
Querlenkerhalter vorne, oben, hinten

Arm holder

Plastikteile Plastic parts used

27

Plastikteile Plastic parts used

50 3428
Chassis Versteifung

Chassis brace

50 3224
Achsschenkel hinten

Rear upright & upper arm

50 3239
Spoilerhalter

Wing stay

50 3390
Servo Saver

Servo saver

50 3257
Servo Einbaurahmen

Servo fixing

50 3427
Steinschlagschutz

Stone guard

Symbole die in der Anleitung verwendet werden

Symbols used throughout teh istruction manual

verwendeter Teilebeutel

Parts Bag Used

Schraubensicherung
verwenden

Apply Screw Cement

Heckspoiler

Wing

50 3261
Empfängerbox

Receiver box

50 3393 weiß/white
50 3394 rot/red
50 3395 gelb/yellow
50 3396 schwarz/black

entfetten

Degrease With
Motor Spray

Ölen

Apply Oil

Nicht zu fest
überziehen

Do Not
Over Tighten

Fetten

Apply Lubricant

Anziehen

Tighten

Maßstabsgetreu

True-To-Scale

Beweglichkeit
sicherstellen

Ensure Free
Movement

Im Uhrzeigersinn

Clockwise
Rotation

Adhesiv anbringen

Contact Adhesive

Gegen den
Uhrzeigersinn

Anti-clockwise
Rotation

28

Tuningteile Tuning parts

Art.-Nr. Bezeichnung

05 7148 Kugelkopf-Set ALU sortiert VE24
50 0263 Versteifungsplatte vorne CFK
50 0265 Achsschenkel vorn CNC
50 0269 Querlenkerhalter CNC hinten Toe-In 2,5°
50 0284 Querl.-Halter CNC Toe-In Typ-B
50 3302 Stoßdämpferhalter vorn CNC
50 3313 Stoßdämpferhalter hinten Alu707
50 3421 Chassis CNC ALU
50 3459 Kardan mitte
50 3422 Kardan mitte Gewichtsreduziert
50 3423 Kardan vo+hi Gewichtsreduziert
50 3424 Chassisversteifung vo/hi CNC
50 3436 Chassisversteifung mitte CNC
50 3464 Turnbuckle-Satz CRT Titan 8tlg.
50 3443 Brushless KIT X2 CRT
50 3468 Motorritzel X1X2 13T BrushlSet 5mm Welle
50 3469 Motorritzel X1X2 14T BrushlSet 5mm Welle
50 3472 Motorritzel X1X2 15T BrushlSet 5mm Welle
50 3470 Motorritzel X1X2 16T BrushlSet 5mm Welle
50 3471 Motorritzel X1X2 17T BrushlSet 5mm Welle
50 0276 Querlenkerstift Komplettset mit Muttern
50 3314 Querlenkerstift unten /hinten/außen mit Muttern
50 3305 Querlenkerstift unten / innen/ vorne + hinten mit

Muttern

50 3307 Querl.-Stift unten/vorne/außen + oben/vorne/in-

nen mit Muttern

14 1343 Akkupack LiPo-Racing 7,4V 5000mAh 2N 30C

Ord.-No. Name

05 7148 Ball head-Set ALU, asorted 24pcs
50 0263 Graphite front plate
50 0265 Alu. steering knuckle arm l&r hard coate CNC
50 0269 Rear toe in plate 2,5° CNC
50 0284 Lower front arm holder CNC
50 3302 Front shock stay CNC
50 3313 Shock stay 7075 rear
50 3421 Chassis CNC ALU
50 3459 Cardan middle
50 3422 Universal Joint Set, light-Weight
50 3423 Universal Joint Set front/rear, light-Weight
50 3424 Center Brace front/rear CNC
50 3436 Center Brace middle CNC
50 3464 Grub screws Titan 8pcs..
50 3443 Brushless KIT CRT
50 3468 Engine gear X1X2 Brushless Set 13T
50 3469 Engine gear X1X2 Brushless Set 14T
50 3472 Engine gear X1X2 Brushless Set 15T
50 3470 Engine gear X1X2 Brushless Set 16T

50 3471 Engine gear X1X2 Brushless Set 17T
50 0276 Special arm shaft
50 3314 Lower arm shaft
50 3305 Arm shaft front loer inner
50 3307 Lower arm shaft front
141343 Akkup.LiPo Racing 7,4V 5000mAh 2N 30C

29

Gebrauchsanleitung

Vor dem Gebrauch lesen Sie bitte sorgfältig die Anleitung und
bewahren Sie diese bitte auch nach Abschluss der Montage gut
auf!

Instruction

Read these instructions carefully before use.
Please keep these instruction after assembling.

Art.-Nr.
Ord. No.

05 6710

D

Vorsichtsmaßnahmen

Dieses Modell ist kein Spielzeug!

Geeignet für Personen ab 14 Jahren!

* Modellbau-Einsteiger sollten sich Hilfe von Personen mit
Modellbau-Erfahrung holen, um einen sicheren Betrieb zu
gewährleisten.
* Montieren Sie den Kit nur an Plätzen außerhalb der
Reichweite von Kinder.
* Beachten Sie Vorsichtsmaßnahmen beim
Zusammenbau des Modells. Sie sind für diese Modell­ montage und für einen sicheren Betrieb selbst
verantwortlich.
* Halten Sie die Gebrauchsanleitung griffbereit, auch nach
Abschluss der Montagearbeiten.

!

Safety precautions

This radio control model is not a toy!

Not suitable for persons under 14 years!

* First-time builders should seek advice people having
building experience in order to assemble the model
correctly and to produce its performance to full extent.
* Assemble this kit only in places out of children’s reach!
* Take enough safety precautions prior to operating this
model. You are responsible for this model’s assembly and
safe operation!
* Always keep this instruction manual ready at hand for
quick reference, even after completing the assembly.

!

GB

-Series

1:8 Off-Road Truggy

Verwendbar für: X2CRT

Suitable for: X2CRT

Nicht enthalten: Elektronischer Fahrtenregler, Bürstenloser Motor, Akkus und Fernsteuerung

Not included: Electric Speed Control, Brushless Motor, Battery und Transmitter

Brushless-Version

1

30

Zerlegen Sie die Mitteldiff.-einheit

Disassemble the center diff. unit

Lenkservo, Empfänger und Anten­ne werden weiter verwendet

Save steering servo, receiver and
antenne for future use.

Radioplatte

Radio Tray

Mittel Diff.

Center Diff.

CNC „I“ brace

Motor

Engine

Resoschutz

Muffler Bumper

Kraftstofftank

Fuel Tank

Resohalter

Muffler Stay

Entfernen der Verbrenner-Komponenten

Remove the nitro componets

3

2

Montage des Mittel-Diff. und Motorhalters

Assembly of the center diff. and motor mount

Einbau des Mittel-Diff. auf dem Chassis

Assembly of the center diff. onto chassis

Führen Sie die Antriebs­welle vor dem Zusam­menbau ein.

Insert drive shaft into cap
joint before assembling
center diff.

Führen Sie die Antriebs­welle vor dem Zusam­menbau ein.

Insert drive shaft into cap
joint before assembling
center diff.

3 x 10 mm
Gewindeschraube

Hex screw

4 x 12 mm
Gewindeschraube

Hex screw

3 x 30 mm
Gewindeschraube

Hex screw

50 3485

Motorhalter

CNC Aluminium motor mount

23 2423

Schrauben-

sicherungslack

Nut lock

3 x 30 mm

3 x 10 mm

50 3480

4 x 12 mm

4 x 12 mm

Verwenden Sie die bereits
vorhandenen Teile.

Use the pieces from earlier
tear down.

Montage Assembly

4

31

50 3480

50 3490

Montage der Haltebänder an der Akkubox

Assembly of the velcro into battery case

6

5

Montage des Speedreglers auf der Akkubox

Assembly of the electric speed control onto the battery case

Montage der Kabelführung auf Akku- und Empfängerbox

Assembly of the wire bridge onto battery and receiver case

3 x 8 mm
Gewindeschraube

Hex screw

3 x 10 mm
Gewindeschraube

Hex screw

08 1791
Speedregler (nicht enthalten)

Electric speed control (not included)

Verwenden Sie doppeseitiges
Klebeband.

Use double side tapes.

3 x 8 mm

3 x 10 mm

50 3480

50 3480

50 3480

Montage Assembly

23 2060

32

8

Einsetzen des Lenkservos

Assembly of the steering servo onto radio case

7

Verlegen des Regler-Signalkabels zur Empfängerbox

Assembly of the electric speed control wire into radio case

9

Verlegen des Lenkservokabels zur Empfängerbox

Assembly of the steering servo wire into radio case

3 x 10 mm
Gewindeschraube

Hex screw

3 x 8 mm

50 3480

insetzen des Lenkservo

s

ssembly of the steeri

servo onto radio case

3 x

10 m

m

G

ewindeschraube

scre

w

els zur Efängerbo

x

wire into radio case

3 x

3 x

3 x

3 x 38 mm

8 mm

8 mm

480

480

480

Verlegen Sie das
Regler-Signalkabel wie
abgebildet.

Route the speed control
wire as picture shown.

Speedregler-Signalkabel

Electric speed control wire

50 3480

Verlegen Sie das Regler-Sig­nalkabel wie abgebildet.

Route the speed control wire into
the receiver box

Das Lenkservo liegt nicht bei.

The steering servo are not
included.

Lenkservokabel

Steering servo wire

3 x 8 x 0,8 mm
U-Scheibe

Washer

Montage Assembly

33

10

Montage der Akkubox auf dem Chassis

Assembly of the battery case onto chassis

Montage der Empfängerbox auf dem Chassis

Assembly of the radio case onto chassis

11

Montage des Empfängers

Assembly of the receiver into radio case

12

3 x 10 mm
Gewindeschraube

Hex screw

3 x 10 mm
Gewindeschraube

Hex screw

3 x 8 mm
Gewindeschraube

Hex screw

3 x 10 mm

4 x 10 mm

-05 1952

3 x 10 mm

3 x 10 mm

3 x 8 mm

50 3480

Antennenkabel

Antenna wire

05 0450

503480

50 3324

05 9271

Empfänger

Receiver

Stecken Sie das Servo- und
Reglerkabel in den Empfänger

Plug in your speed control and
servo wire to your receiver.

Adapter

4 x 10 mm
Gewindeschraube

Hex screw

05 1952 5 mm
Motorhalterschraube

Engine mount screw

Montage Assembly

34

13

Motorinstallation

Motor install

14

Motorinstallation

Motor install

15

Montage der Servoanlenkung

Assembly of the Steering rod onto radio case

3 mm
Si-Mutter

Nylon Nut

3 x 12 mm

3 x 8 mm

4 x 4 mm

3 x 15 mm

50 3485

50 3468

13T

50 3469 (14 T)

Verwenden Sie die
Schrauben die Ihrem
Servo beiliegen.

Use the screw
provided with
your servo.

ca. 17 mm

approx. 17 mm

3 x 12 mm
Gewindeschraube

Hex screw

3 x 15 mm
Gewindeschraube

Hex screw

3 x 8 mm
Gewindeschraube

Flat head hex screw

4 x 4 mm
Madenschraube

Set screw

13 0038
Motor (nicht enthalten)

Motor (not included)

23 2423

Schrauben-

sicherungslack

Nut lock

23 2423

Schrauben-

sicherungslack

Nut lock

Optional

Option

Montage Assembly

35

16

Akkuinstallation

Battery install

17

Montage der Karosserie

Body install

18

Motorinstallation

Motor install

4 x 7 mm
Federring

Spring washer

4 x 7 mm

4 x 14m

Verwenden Sie normales Papier um das Spiel zwischen
Ritzel und Hauptzahnrad einzustellen. Drücken Sie
Ritzel und Zahnrad zusammen und entfernen Sie das
Papier.
Falsches Spiel wird das Hauptzahnrad beschädigen.

Use notebock paper to set gear backlash between spur gear
and motor gear. Apply pressure white tightening teh motor
and than pull out the paper.
If the space is not correct, the spur gear willbe damaged.

normales Papier

Notebook paper

50 3485

Motorhalter

CNC Aluminium motor mount cover

4 x 14 mm
Gewindeschraube

Hex screw

Akku (nicht enthalten)

Battery (not included)

Akkukabel
(nicht enthalten)

Battery wire
(not included)

Hard-Case-Akku
(nicht enthalten)

Hard case Battery
(not included)

Bei Hardcase-Akkus machen Sie Aussparungen wie
abgebildet.

If use hard case battery, make a hole as picture shown.

Befolgen Sie die Empfehlungen Ihres Regler-Herstel­lers bezüglich der Verkabelung.

Follow your electric speed control manufacturer`s recom­mandations for wiring setups.

Achten Sie auf die Richtung der Akkus

Be aware of the direction of the battery.

Verwenden Sie Ihre Original­Karosserie.

Use the body from your original car.

05 9271

05 9271

Montage Assembly

05 9271

50 3432

36

50 3468
Motorritzel 13T

Pinon gear 13 T

50 3490
Akkuhaltebänder

Velcro battery straps

Dekorbogen

Body sticker

50 3485
Motorhalter CNC

CNC Aluminium
motor mount

50 3480
Plastikteilebogen

Battery Case

Inhalt Schraubenbeutel

Screw Bag

y

ase

3 x 4 mm
Gewindeschraube

Hex screw

3 x 8 mm
Gewindeschraube

Hex screw

3 x 10 mm
Gewindeschraube

Hex screw

3 x 12 mm
Gewindeschraube

Hex screw

3 x 30 mm
Gewindeschraube

Hex screw

3 x 8 mm
Gewindeschraube

Flat head hex screw

3 x 10 mm
Gewindeschraube

Flat head hex screw

4 x 10 mm
Gewindeschraube

Flat head hex screw

4 x 12 mm
Gewindeschraube

Flat head hex screw

4 x 4 mm
Madenschraube

Set screw

4 x 4 mm
Madenschraube

Set screw

4 x 14 mm
Gewindeschraube

Cap screw

05 1952 5 mm
Schrauben Motorhalter

Engine mount screw

3 x 8 mm
U-Scheibe

Wascher

4 x 7 mm
Federscheibe

Spring wascher

Plastikteile Plastic parts used

37

verwendeter Teilebeutel

Parts bag used

Anziehen

Tighten

Schraubensicherung verwenden

Apply Screw Cement

Maßstabsgetreu

True-To-Scale

Entfetten

Degrease with motor spray

Beweglichkeit sicherstellen

Ensure free movement

Ölen

Apply Oil

Im Uhrzeigersinn

Clockwise rotation

Nicht zu fest anziehen

Do not over tighten

Adhesiv anbringen

Contact adhesive

Fetten

Apply lubricant

Gegen den Uhrzeigersinn

Anti-clockwise rotation

Symbole die in der Anleitung verwendet werden

Symbols used throughout the instruction manual

38

Notizen/Notice

39

Notizen/Notice

Irrtum und technische Änderungen vorbehalten.
Copyright JAMARA e.K. 2009
Kopie und Nachdruck, auch auszugsweise,
nur mit Genehmigung von JAMARA e. K.

All rights reserved.

Copyright JAMARA e.K. 2009

Copying or reproduction in whole or part,

only with the expressed permission of JAMARA e.K.

JAMARA e.K.
Inh. Erich Natterer
Am Lauerbühl 5 - DE-88317 Aichstetten
Tel. [phone] - Fax [phone]

[e-mail] www.jamara.com

Fordern Sie noch Heute den aktuellen Hauptkatalog mit unserem gesamten
Warensortiment an.

Order the current catalogue with our complete
assortment of modelling goods today.

Name/Name _______________________________

Vorname/First name _______________________________

Straße/Street _______________________________

Wohnort/City _______________________________

Telefon/Phone _______________________________

E-mail _______________________________

Bitte senden Sie den Katalog für mich an folgenden Fachhändler:

Please send the catalogue to the following specialist dealer:

Ihr Fachhändler/Your dealer

__________________________________________________

__________________________________________________

__________________________________________________

__________________________________________________

Der Katalog wird mit der nächsten Bestellung des Händlers auf Ihren Na­men mitgeliefert.

We will include a catalogue for your attention with the next order placed by your
dealer.

Aktuelle Neuheiten erfahren Sie in unserem Newsletter. Sollten Sie daran Inter­esse haben, abbonieren Sie den Jamara Newsletter.

Ihre E-mail-Adresse

______________________________________________________

You can receive up-to-date news through our newsletter. If you are interested, plese
apply for the Jamara Newsletter.

Your E-mail-Address

______________________________________________________

Gutschein - Coupon

Newsletter
