Page 1
27
22
22
18
5.5 cm

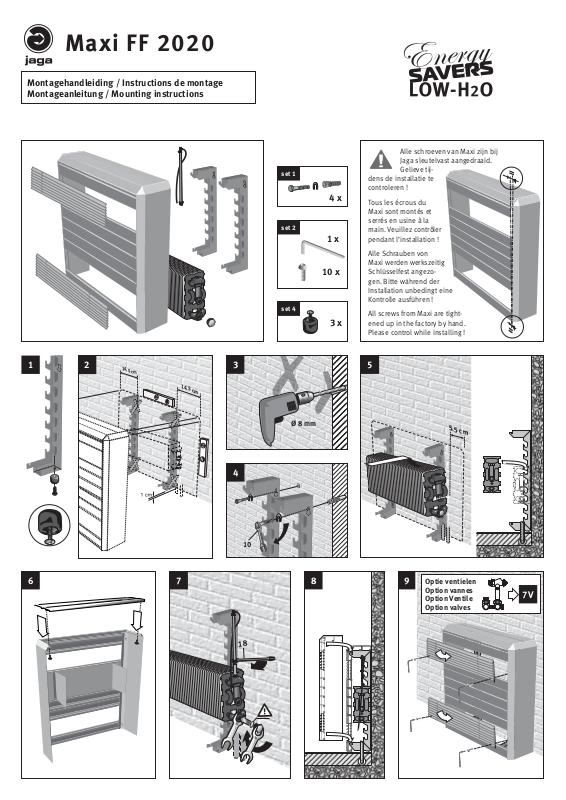

Maxi FF 2020
14.5 cm
14.5 cm
Montagehandleiding / Instructions de montage
Montageanleitung / Mounting instructions
set 1
set 2
set 4
4 x
1 x
10 x
3 x
Alle schroeven van Maxi zijn bij
Jaga sleutelvast aangedraaid.
Gelieve tijdens de installatie te
controleren !
Tous les écrous du
Maxi sont montés et
serrés en usine à la
main. Veuillez contrôler
pendant l’installation !
Alle Schrauben von
Maxi werden werkszeitig
Schlüsselfest angezogen. Bitte während der
Installation unbedingt eine
Kontrolle ausführen !
All screws from Maxi are tightened up in the factory by hand.
Please control while installing !
1
2
3
Ø 8 mm
5
4
10
6
7
8
9
Optie ventielen
Option vannes
Option Ventile
Option valves
7V
Page 2
OPTIES_OPTIONS_OPTIONEN
Ventielen
7V
Vannes
Ventile
Valves
G
•
E
N
B
R
O
U
L
I
F
K
E
•
T
U
•
S
E
E
R
S
•
U
•
N
A
E
N
W
D
N
E
5
A
17.5
B
ABCD
EC ¾ ” 6.0 11.5 5.0 3.0
G ½ ” - - - - 5.0 3.0
CD
Bediening beneden / Commande en partie basse / Bedienung unten / TRV head at low level
Eurocone ¾ ” G ½ ”
5090.1125
5090.1151
5094.524
5094.522
5090.4407
5090.405
+
5090.1150
5094.525
5094.523
5090.1119
Bediening boven / Commande en partie haute / Bedienung oben / TRV head at high level
Eurocone ¾ ”
+
Montage slotjes
Montage serrures
Montage Verschlüsse
Mounting locks
1B 8B
Set 117
Set 115
Set 118
Set 116
Bediening op afstand / Commande à distance / Ferneinstellubung / Remote controlled
Eurocone ¾ ”
5094.534
5094.535
5094.532
5094.533
+
5090.1071
5090.1107
5090.1115
8727.0202 (24 VDC)
7990.4091 (230 VAC)
27200.20000153 - 260118 - JAGA N.V.
