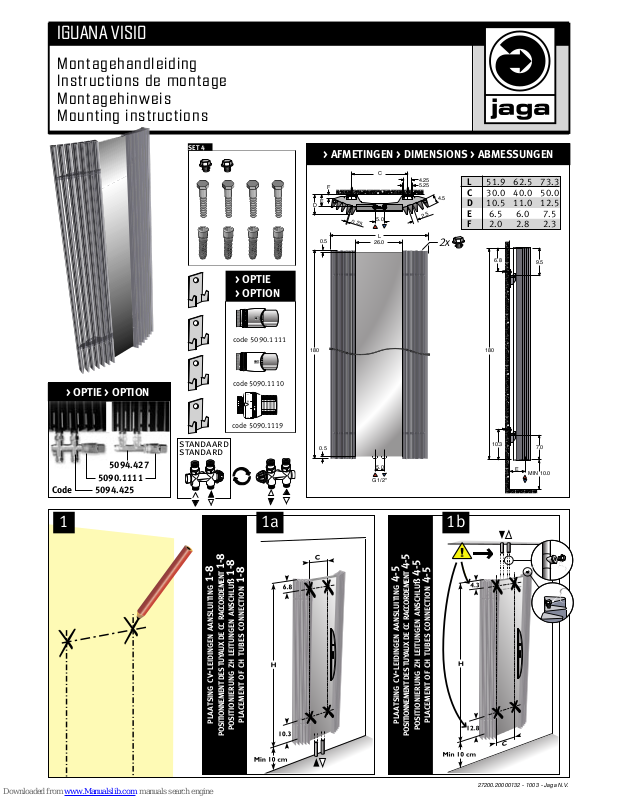

IGUANA VISIO
Mont agehandleiding
Instructions de montage
Mont agehinweis
Mounting instructions
SET 4
5094.425
5090.1111
Code
G 1/2"
26.0
6.8
9.5
10.3
7.0
MIN 10.0
5.25
4.25
0.25
5.0
2.5
F
D
E
180
180
L
C
0.5
0.5
E
5.0
4.5
> AFMETINGEN > DIMENSIONS > ABMESSUNGEN
2x
L 51.9 62.5 73.3
C
30.0 40.0 50.0
D
10.5 11.0 12.5
E 6.5 6.0 7.5
F 2.0 2.8 2.3
27200.20000132 - 1003 - Jaga N.V.
PLAATSING CV-LEIDINGEN AANSLUITING 1-8
POSITIONNEMENT DES TUYAUX DE CC RACCORDEMENT 1-8
POSITIONIERUNG ZH LEITUNGEN ANSCHLUß 1-8
PLACEMENT OF CH TUBES CONNECTION 1-8
PLAATSING CV-LEIDINGEN AANSLUITING 4-5
POSITIONNEMENT DES TUYAUX DE CC RACCORDEMENT 4-5
POSITIONIERUNG ZH LEITUNGEN ANSCHLUß 4-5
PLACEMENT OF CH TUBES CONNECTION 4-5
1 1a 1b
5094.427
> OPTIE > OPTION
> OPTIE
> OPTION
standaard
standard
code 5090.1111
code 5090.1110
code 5090.1119
5
1
5
5 cm
E
AANSLUITING NAAR DE WAND
RACCORDEMENT VERS LE MUR
ANSCHLUß ZUR WAND
CONNECTION TO THE WALL
5
E
5 cm
AANSLUITING NAAR DE VLOER
RACCORDEMENT VERS LE SOL
ANSCHLUß ZUM BODEN
CONNECTION TO THE FLOOR
Ø 8mm
13
OK!
2 3 4
5 6
7a 7b
EENPIJP-TWEEPIJPSAANSLUITING
RACCORDEMENT MONOTUBE-BITUBE
EINROHR-ZWEIROHRANSCHLUß
ONE PIPE - TWO PIPE CONNECTION
STANDAARD TWEEPIJP
BITUBE STANDARD
STANDARD ZWEIROHR
STANDARD TWO PIPE
EENPIJP
MONOTUBE
EINROHR
ONE PIPE
4
6
Gesloten
Fermé
Geschlossen
Cl
osed
2
3
1
Pomp stil
Pompe non active
Pumpe nicht aktiv
Pump not active
Pomp actief
Pompe active
Pumpe aktiv
Pump active
Gesloten
Fermé
Geschlossen
Cl
osed
Gesloten
Fermé
Geschlossen
Cl
osed
Gesloten
Fermé
Geschlossen
Closed
Gesloten
Fermé
Geschlossen
Cl
osed
Open 10%
Ouvert
10%
Offnen 10%
Open 10%
Open 100%
Ouvert
100%
Offnen 100%
Open 100%
Open 100%
Ouvert
100%
Offnen 100%
Open 100%
5
Open
Ouvert
Offnen
Open
Open
Ouvert
Offnen
Open
ONTLUCHTING
PURGE
ENTLÜFTUNG
AIR VENTING
8
