Jacobsen 63280 Technical Manual [en, sv]

Page 1

PGM PGM

63280 – PGM 22, Honda GX120 Engine 63280 – PGM 22, Motor Honda GX120

4131595-SE

Technical Manual Teknisk manual

WARNING: If incorrectly used, this machine can cause severe injury. Those who use and maintain this machine should be trained in its proper use, warned of its dangers and should read the entire manual before attempting to set up, operate, adjust or service the machine.

VARNING: Om denna maskin används på fel sätt kan den orsaka svåra personskador. De som använder och underhåller denna maskin ska utbildas i hur den används korrekt, vara varnade för de förekommande riskerna och ska alltid läsa hela handboken innan någon form av arbete utförs på eller med maskinen.

Page 2

right to reproduce this material or portions thereof in any form.”

To Order Parts

1. Write your full name and complete address on the order.

2. Explain where and how to make shipment.

3. Give product number, name and serial number that is stamped on the name plate or serial plate of your product.

4. Order by the quantity desired, the part number, paint code, and description of the part as given in the parts

list.

5. Send or bring the order to an authorized Jacobsen.

6. Inspect all shipments on receipt. If any parts are damaged or missing, file a claim with the carrier before accepting.

7. Do not return material without a letter of explanation, listing the parts being returned. Transportation charges must be prepaid.

Use of other than authorized parts will void the warranty.

This manual is designed for the Maintenance and Adjustment of this equipment.

Use the maintenance and adjustment instructions included in this manual and the operating instructions included in the Safety and Operation Manual to service the machine.

The Safety and Operation Manual must be kept available for reference by the operator.

Table of Contents

1 Safety

1.1 Operating Safety.................................................. 4

1.2 Important Safety Notes ........................................5

2 Specifications

2.1 Product Identification ........................................... 6

2.2 Engine ..................................................................6

2.3 Mower ..................................................................6

2.4 Traction and Differential .......................................6

2.5 Weight ..................................................................7

2.6 Accessories ......................................................... 7

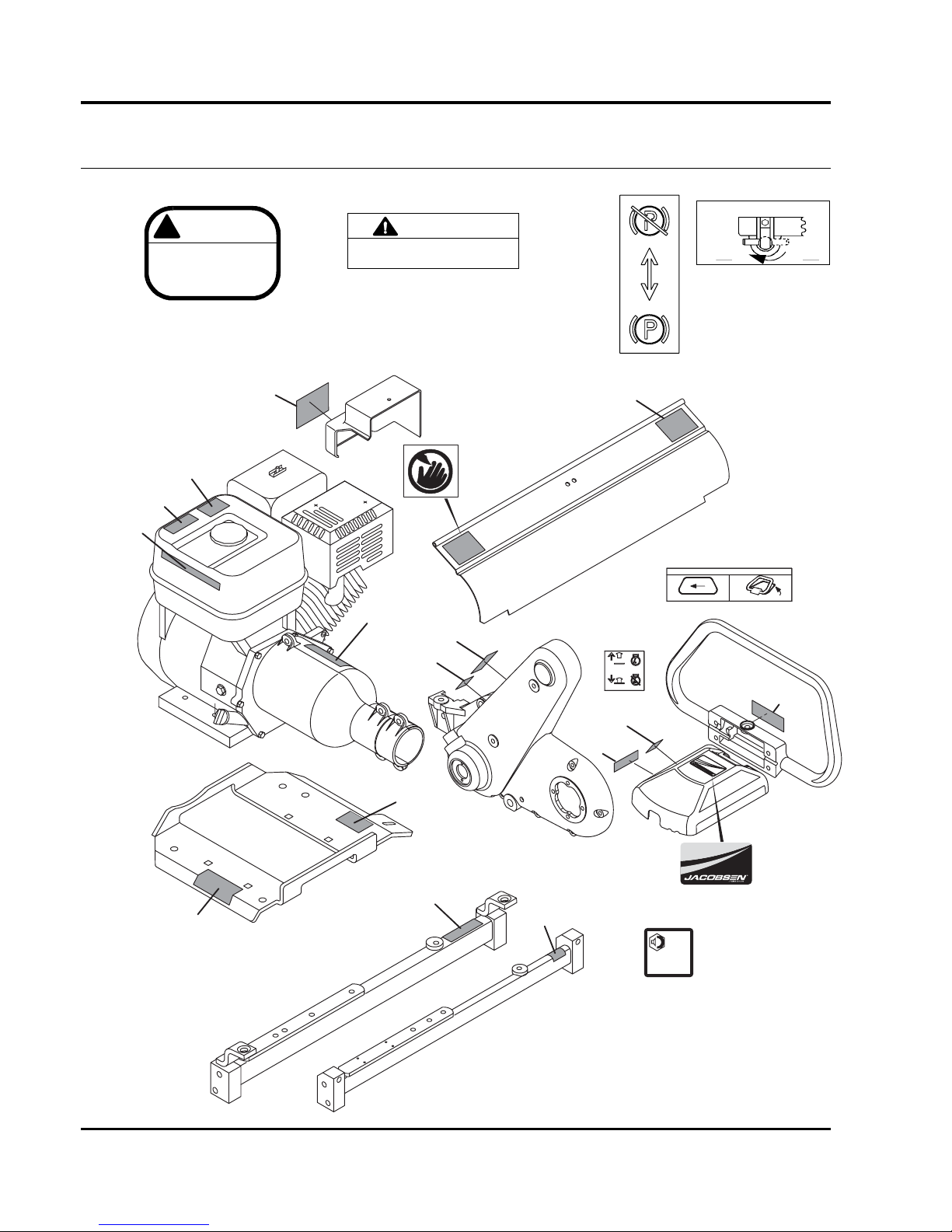

3 Decals

3.1 Decals.................................................................. 8

4 Initial Inspection

4.1 General ................................................................ 9

4.2 Initial inspection ...................................................9

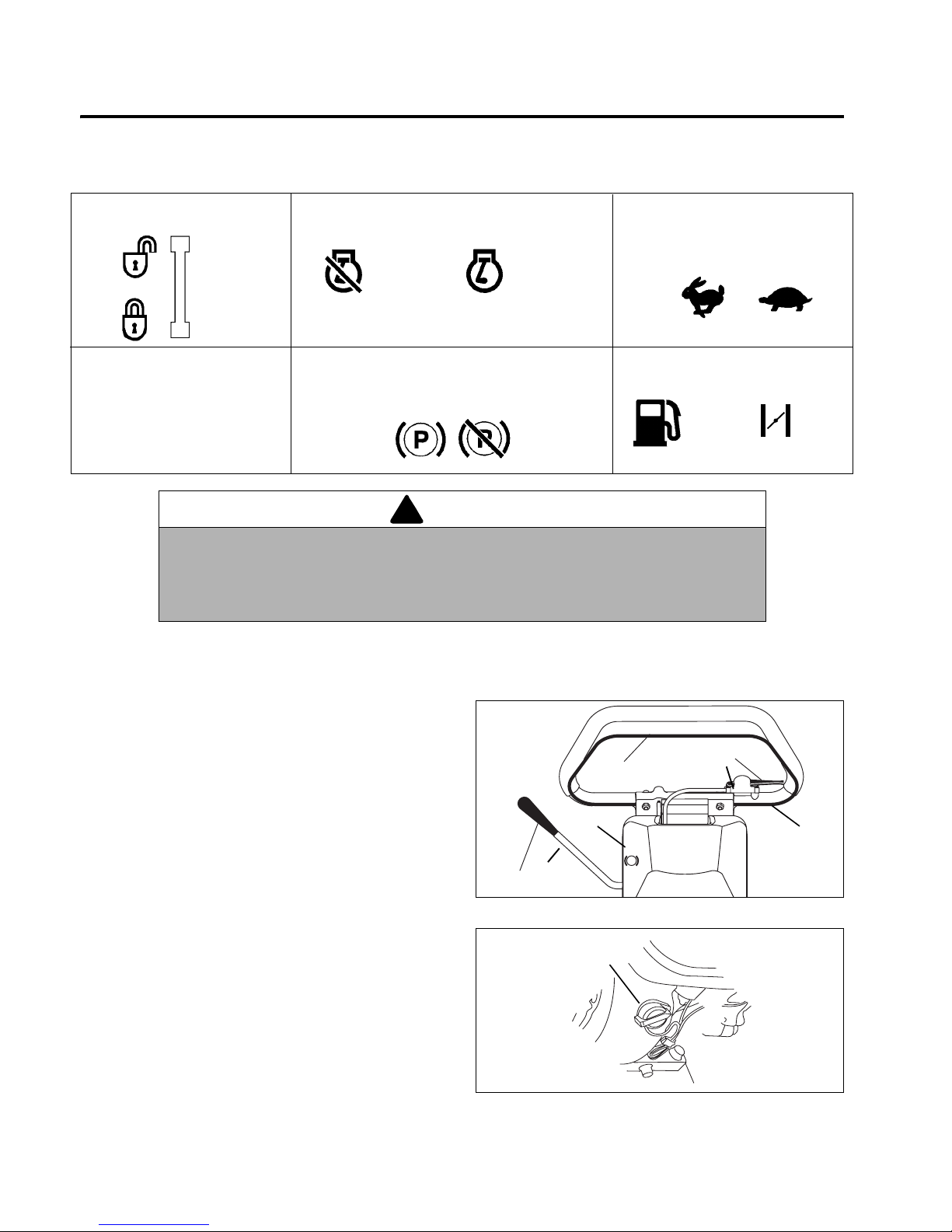

5 Controls

5.1 Icons .................................................................. 10

5.2 Controls ............................................................. 10

6Operation

6.1 Daily Inspection ................................................. 12

6.2 Operator Presence Control ................................12

6.3 Operating Procedures ........................................13

6.4 Starting/Stopping Engine ................................... 14

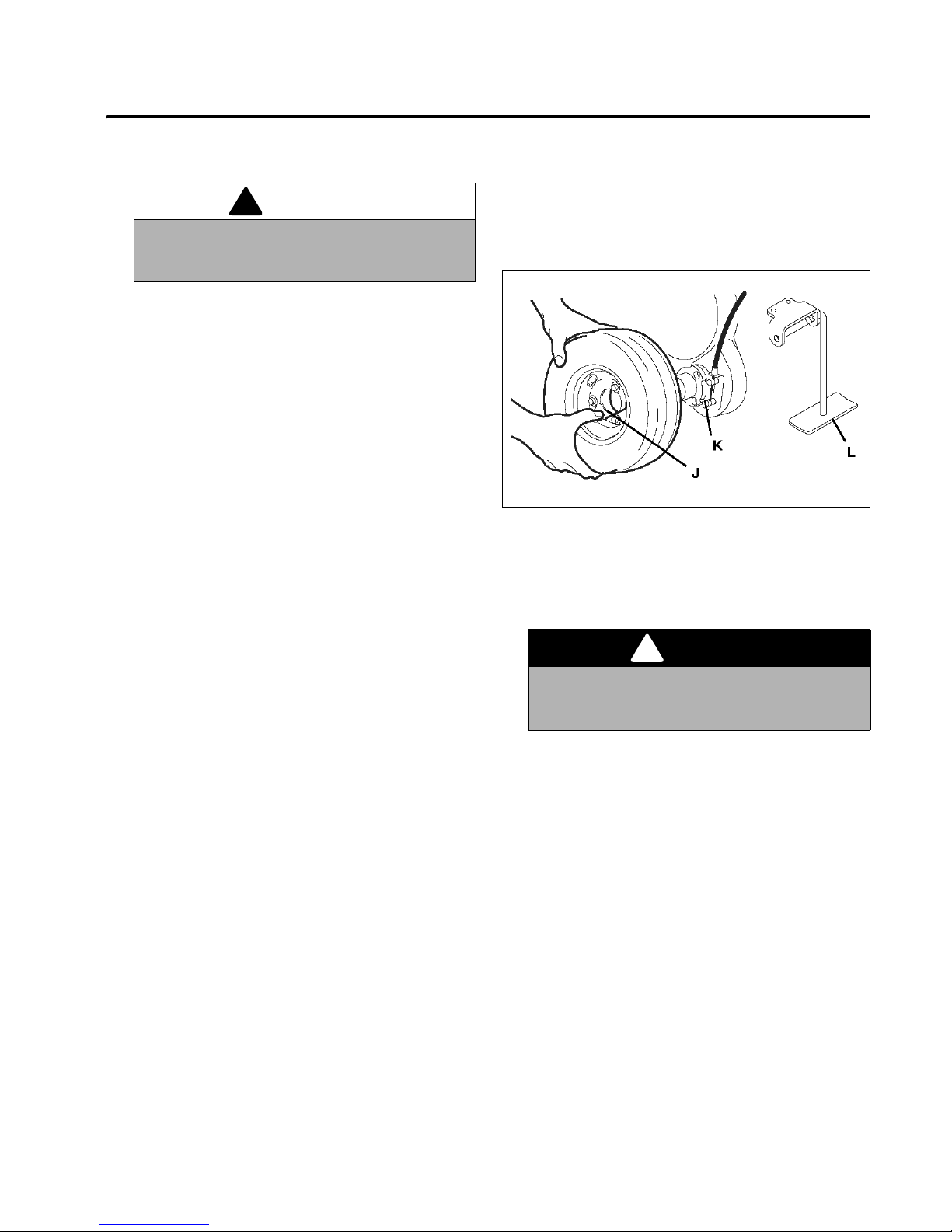

6.5 Transport Wheels (Optional Kit 62293) ............. 15

6.6 Grass Catcher ....................................................15

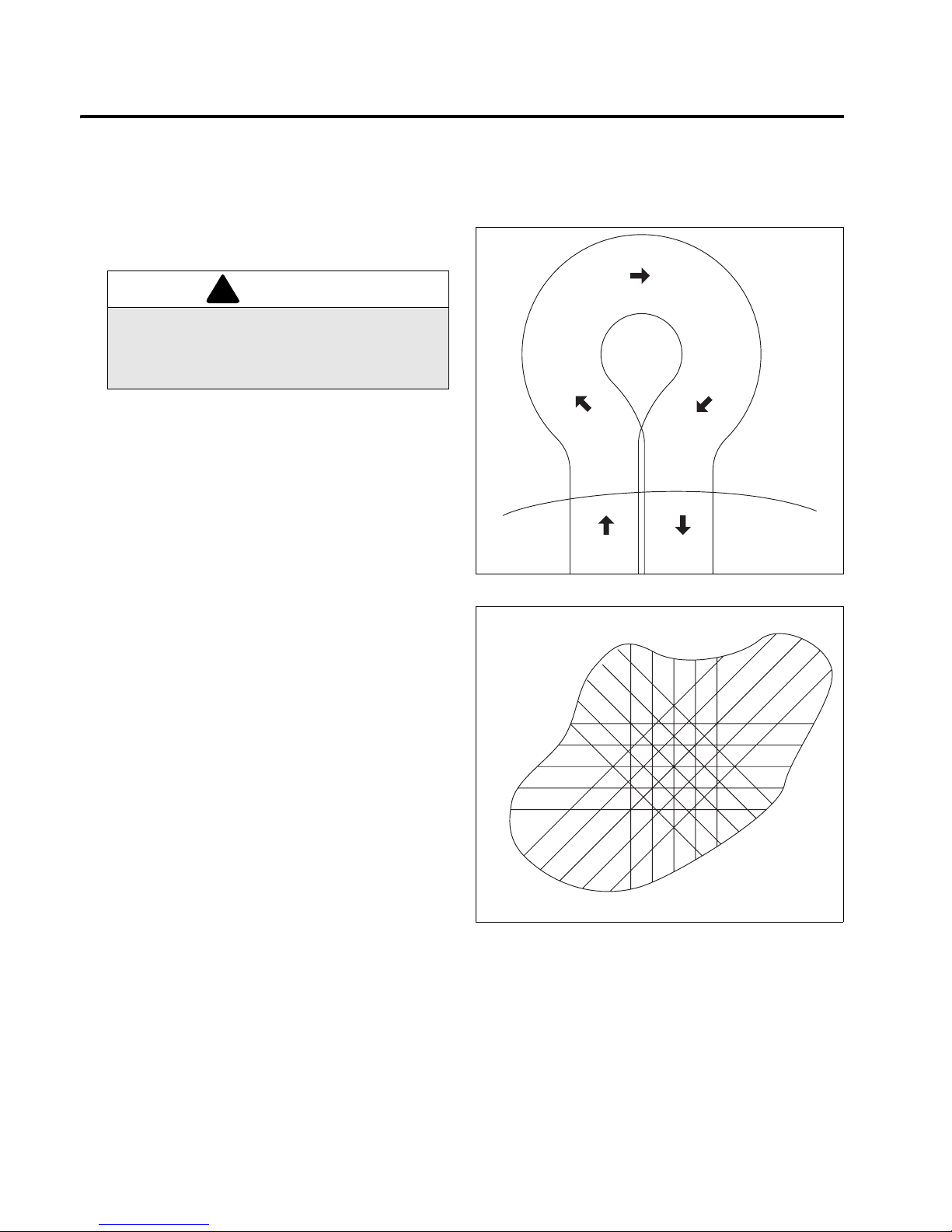

6.7 Mowing ..............................................................16

6.8 Daily Maintenance ............................................. 17

7 Adjustments

7.1 General............................................................... 18

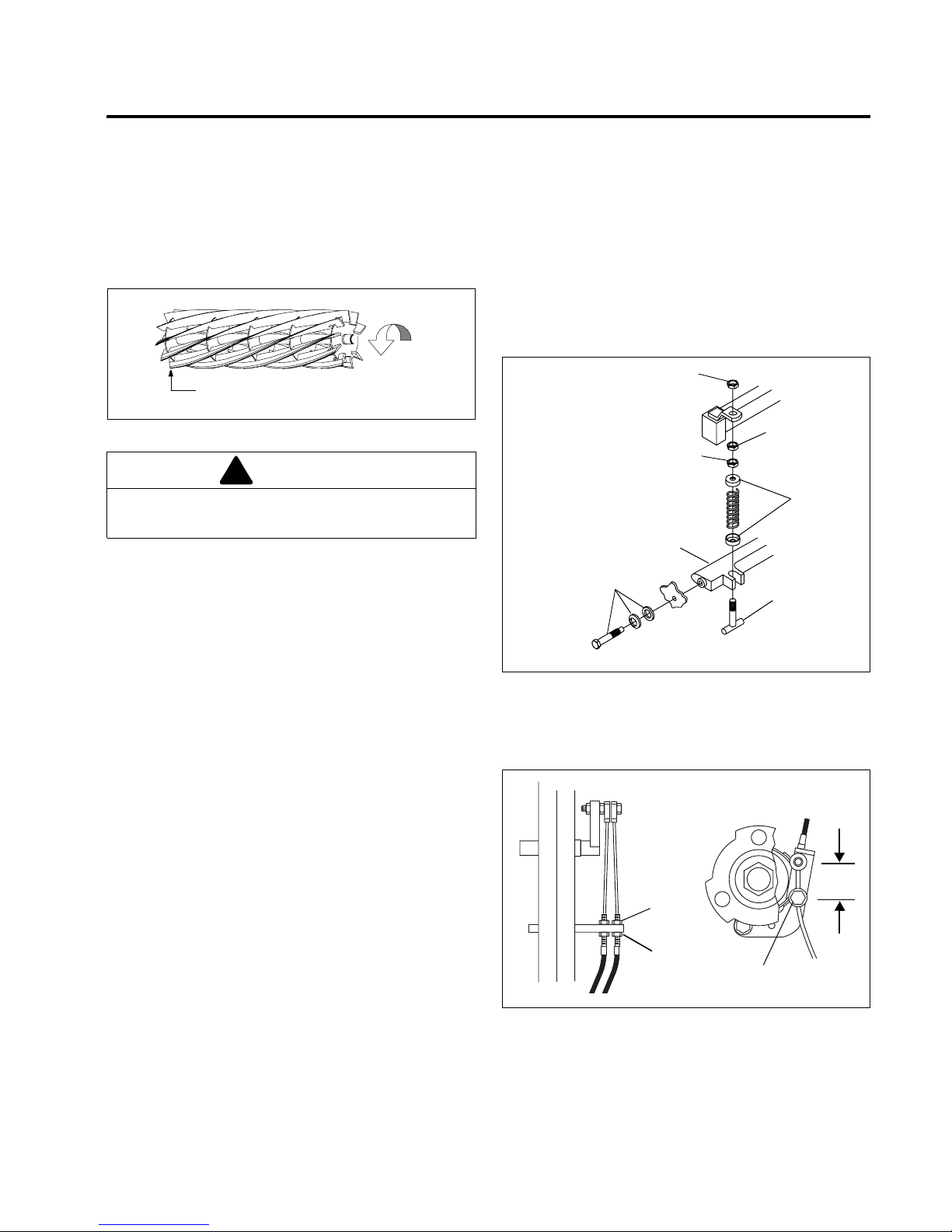

7.2 Reel To Bedknife ................................................18

7.3 Bedknife .............................................................19

7.4 Brake ..................................................................19

7.5 Cutting Height .....................................................20

7.6 Handle ................................................................20

7.7 Torque Specification ...........................................21

8 Maintenance

8.1 General............................................................... 22

8.2 Engine ................................................................22

8.3 Engine Oil ...........................................................23

8.4 Fuel ....................................................................23

8.5 Bedknife Shoe Removal .....................................24

8.6 Backlapping And Grinding ..................................24

8.7 Transport Tires (Option) .....................................24

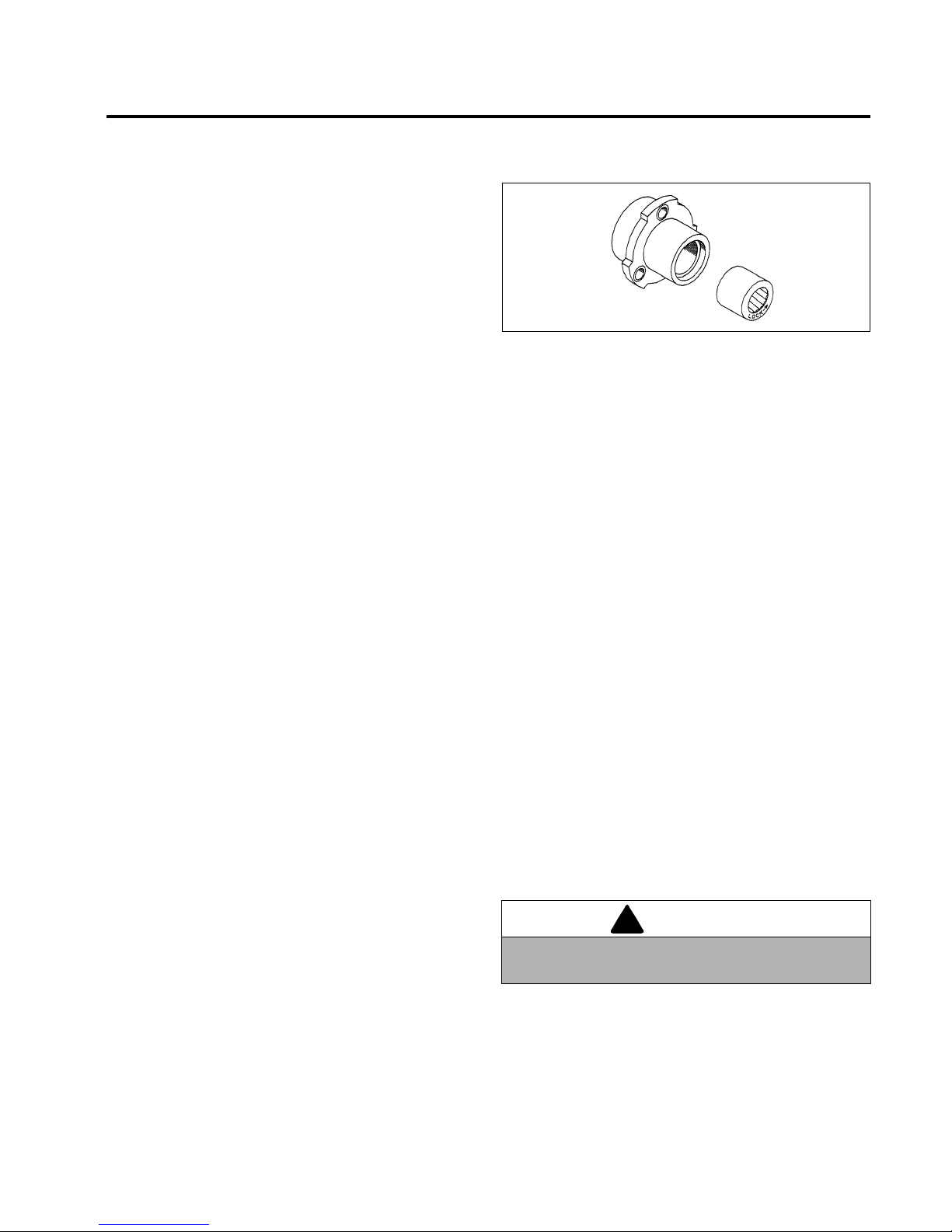

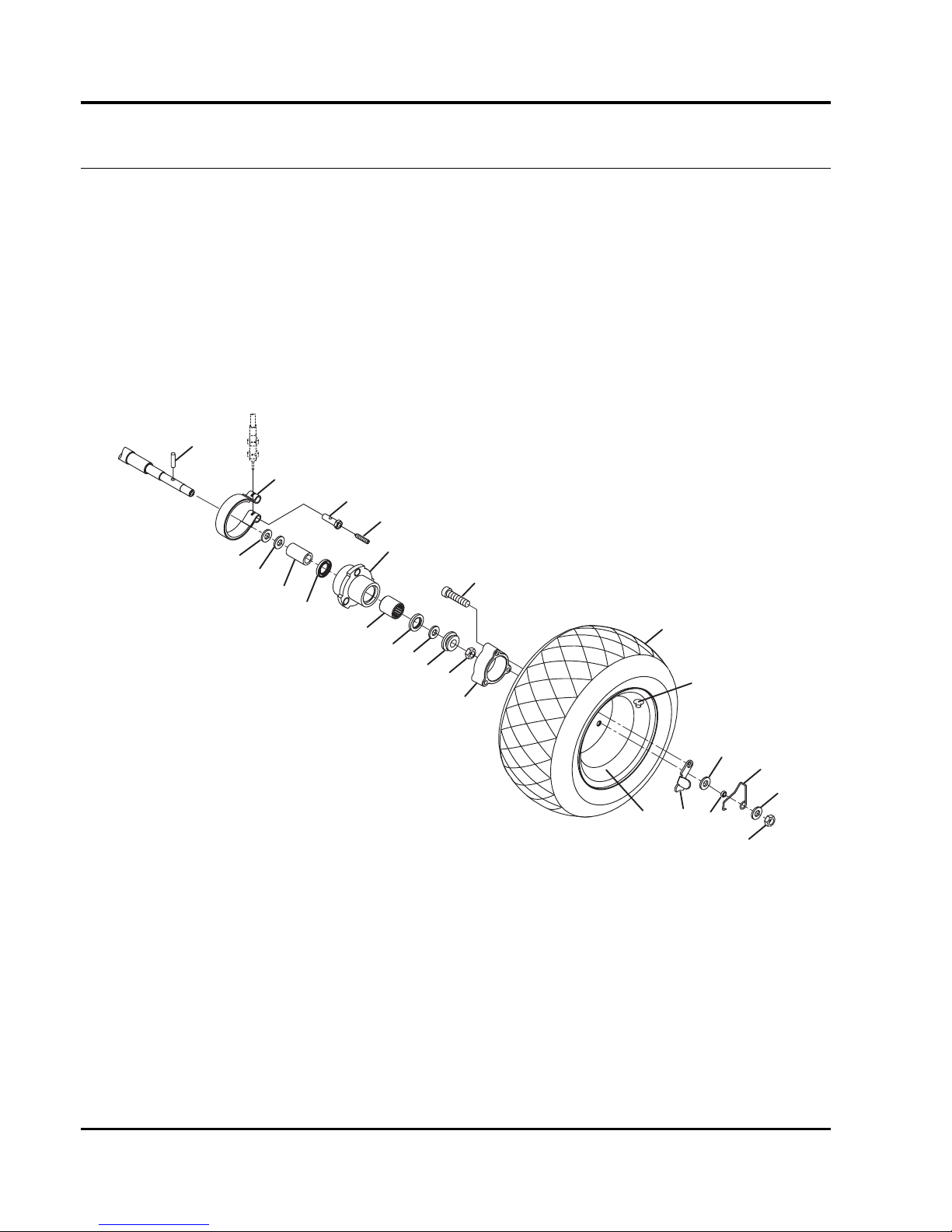

8.8 Wheel Bearing ....................................................25

8.9 Storage ...............................................................25

8.10 Troubleshooting ..................................................26

8.11 Lubrication ..........................................................27

8.12 Maintenance Chart .............................................27

9Notes 10 Parts Catalog

10.1 Table of Contents............................................... 29

LITHO IN U.S.A. 4-2006

Page 3

Suggested Stocking Guide

To Keep your Equipment fully operational and productive, maintain a stock of the more commonly used maintenance items. We have included part numbers for additional support materials and training aids. A more complete listing of accessories and attachments can be found in the Specifications Section.

How To Use This Manual

Abbreviations

N/S - Not serviced seperately, can only be obtained by ordering main component or kit. AR -Variable quantity or measurement is required to obtain correct adjustment. Symbols such as ▲, next to the item number, indicate that a note exists which contain additional information

important in ordering that part.

Indented Items

Bulleted items indicate component parts that are included as part of an assembly or another component. These parts can be ordered separetely or as part of the main component.

Item Part No. Qty Description Serial Numbers/Notes

▲ 1 123456 1 Mount, Valve Indicates a piece part

2 789012 1 Valve, Lift Includes Items 2 and 3 3 345678 1 • Handle Serviced part included with Item 2 4 N/S 1 • Seal Kit Non serviced part included with Item 2 5 901234.6 1 Screw, 1/4-20 x 2” Hex Head Indicates a part painted Jacobsen Orange

Service Parts

Service Support Material

Qty. Part No. Description Qty. Part No. Description

5002605 11 Blade Reel 101804 Spider 503477 22” High Profile Bedknife 102098 Pinion, Idler 503478 22” Low Profile Bedknife 202947 Pinion 503479 22” Tournament Bedknife 164056 Brake Band 5002887 22” Super Tournament Bedknife 366648 Seal, Grease 3006511 Washer 337677 Seal, Oil

Qty. Part No. Description

4131595 Technical Manual

Qty. Description

Service Manual Operator Training Video

Page 4

1 SAFETY

1.1 OPERATING SAFETY ______________________________________________________

1. Safety is dependent upon the awareness, concern and prudence of those who operate or service the equipment. Never allow minors to operate any equipment.

2. It is your responsibility to read this manual and all publications associated with this equipment (Engine manual, accessories and attachments). If the operator can not read English it is the owner’s responsibility to explain the material contained in this manual to them.

3. Learn the proper use of the machine, the location and purpose of all the controls before you operate the equipment. Working with unfamiliar equipment can lead to accidents.

4. Never allow anyone to operate or service the machine or its attachments without proper training and instructions; or while under the influence of alcohol or drugs.

5. Wear all the necessary protective clothing and personal safety devices to protect your head, eyes, ears hands and feet. Long hair, loose clothing or jewelry may get tangled in moving parts. Operate the machine only in daylight or in good artificial light.

6. Evaluate the terrain to determine what accessories and attachments are needed to properly and safely perform the job. Only use accessories and attachments approved by Jacobsen.

7. Stay alert for holes in the terrain and other hidden hazards.

8. Inspect the area where the equipment will be used. Pick up all the debris you can find before operating. Beware of overhead obstructions (low tree limbs, electrical wires, etc.) and also underground obstacles (sprinklers, pipes, tree roots, etc.) Enter a new area cautiously. Stay alert for hidden hazards.

9. Do not carry passengers. Keep bystanders and pets a safe distance away.

10. Never direct discharge of material toward bystanders, nor allow anyone near the machine while in operation. The owner/operator can prevent and is responsible for injuries inflicted to themselves, to bystanders and damage to property.

11. Never operate equipment that is not in perfect working order or is without decals, guards, shields, discharge deflectors or other protective devices securely fastened in place.

12. Never disconnect or bypass any switch.

13. Carbon monoxide in the exhaust fumes can be fatal when inhaled. Never operate the engine without proper ventilation.

14. Fuel is highly flammable, handle with care. See Section 8.4

15. Keep the engine clean. Allow the engine to cool and always close fuel shut off valve and remove the spark plug wire from the spark plug before storing. Do not store unit near an open flame or flammable debris.

16. Place unit on a flat surface, disengage all drives and engage parking brake before starting the engine.

17. Local regulations may restrict the age of the operator.

18. Operate the machine across the face of the slope (horizontally), not up and down the slope (vertically). Never operate on wet grass.

19. Always operate at speeds that allow you to have complete control of the machine. Be sure of your footing; keep a firm hold on the handle and walk; never run.

20. Before you clean, adjust or repair this equipment, stop the engine, disconnect the spark plug wire, and keep the wire away from the plug to prevent accidental starting.

This machine is to be operated and maintained as specified in this manual and is intended for the professional maintenance of specialized turf grasses. It is not intended for use on rough terrain or long grasses.

WARNING

EQUIPMENT OPERATED IMPROPERLY OR BY UNTRAINED PERSONNEL CAN BE DANGEROUS.

Familiarize yourself with the location and proper use of all controls. Inexperienced operator’s should receive

instruction from someone familiar with the equipment before being allowed to operate the machine.

Page 5

SAFETY 1

1.2 IMPORTANT SAFETY NOTES________________________________________________

This safety alert symbol is used to alert you to potential hazards.

DANGER - Indicates an imminently hazardous situation which, if not avoided, WILL result in death or serious injury.

WARNING - Indicates a potentially hazardous situation which, if not avoided, COULD result in death or serious

injury.

CAUTION - Indicates a potentially hazardous situation which, if not avoided, MAY result in minor or moderate injury

and property damage. It may also be used to alert against unsafe practices.

For pictoral clarity, some illustrations in this manual may show shields, guards or plates open or removed. Under no circumstances should this equipment be operated without these devices securely fastened in place

By following all instructions in this manual, you will prolong the life of your machine and maintain its maximum efficiency. Adjustments and maintenance should always be performed by a qualified technician.

If additional information or service is needed, contact your Authorized Jacobsen who is kept informed of the latest methods to service this equipment and can provide prompt and efficient service. Use of other than original or

authorized Jacobsen parts and Accessories will void the warranty.

WARNING

The Operator Presence Control (OPC) on this machine will shut off the reel and traction drive if the operator releases the OPC bail.

To protect the operator and others from injury, never operate equipment with the OPC system disconnected or malfunctioning.

WARNING

1. Before leaving the operator’s position for any reason: a. Disengage all drives.

b. Engage parking brake. c. Stop engine.

2. Keep hands, feet, and clothing away from moving parts. Wait for all movement to stop before you clean, adjust or service the machine.

3. Keep the area of operation clear of all bystanders and pets.

4. Chock or block the wheels if the machine is left on an incline.

5. Never operate mowing equipment without the discharge deflector securely fastened in place.

Page 6

2 SPECIFICATIONS

2.1 PRODUCT IDENTIFICATION_________________________________________________

63280.........22 in., (559 mm) Professional Greens Mower

with InCommand™ control system, 4.0 H.P.

gasoline engine (Honda), Operator Presence Control, grass catcher, brakes and kickstand.

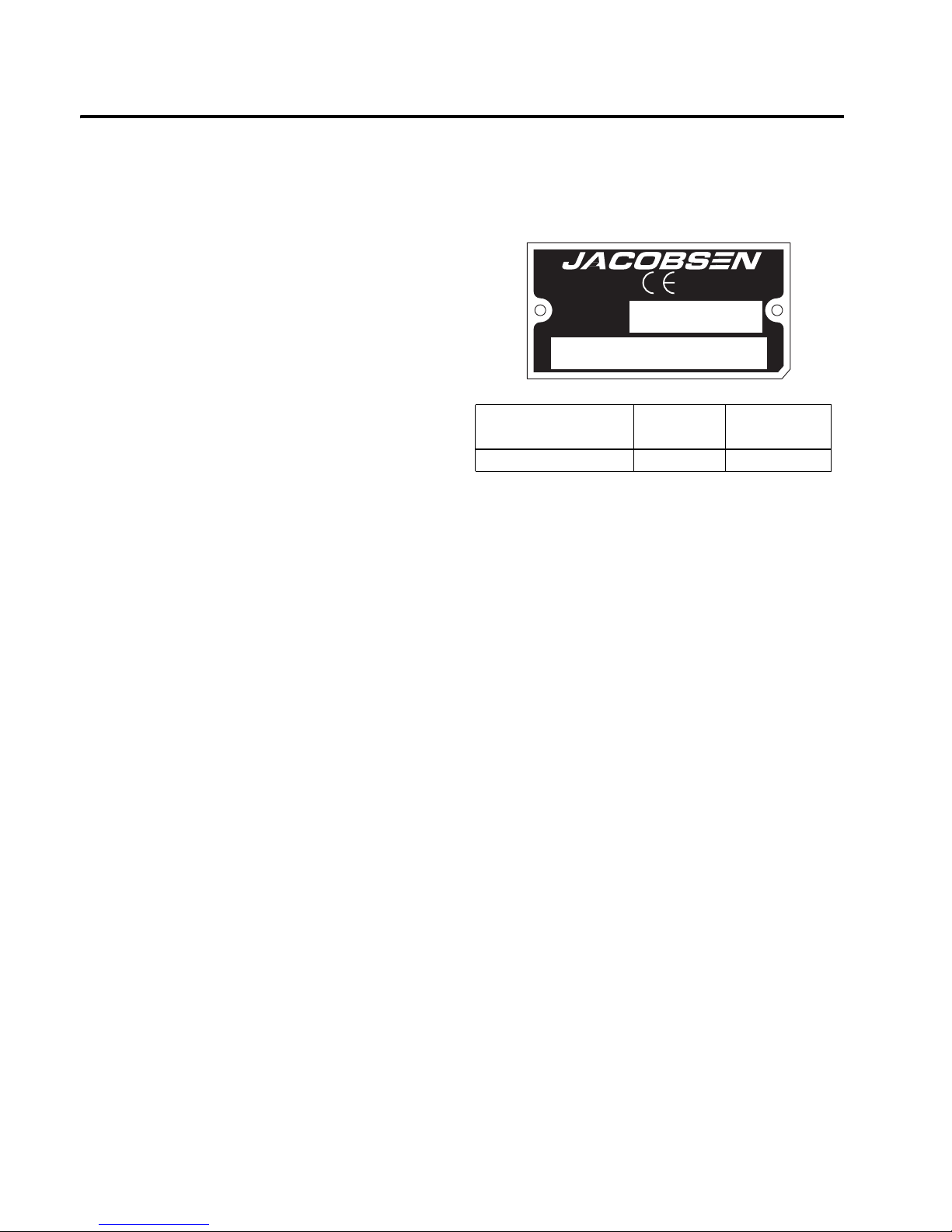

Serial Number ................ An identification plate, like the one

shown, listing the serial number, is attached to the right side frame.

Always provide the serial number of the unit when ordering replacement parts or requesting service information.

2.2 ENGINE__________________________________________________________________

Engine ....................... Honda GX-120 K1 Q JG2 4-Cycle,

4 HP (2.98 kW) at 4000 RPM

Speed ........................ High Idle - 3300 +

100 RPM

Low Idle - 1700 +

100 RPM

Fuel............................ Regular Grade (Unleaded)

Fuel Tank................... 0.66 Gallon (2.5 liter)

Use clean, fresh, regular unleaded gasoline, 86 octane minimum.

Engine Oil . . . . . . . . . Capacity: 5/8 qt. (0.6 l)

Type: SAE 10W-30, API Classification SF or SG

2.3 MOWER _________________________________________________________________

Height of cut .................5/64 to 7/16 in., (2 to 11 mm)

Bedknives ..................... Hardened carbon steel

High profile ................... yields 5/32 in., (4 mm) cut.

Low profile .................... yields 7/64 in., (2.8 mm) cut.

Tournament .................. yields 5/64 in., (2 mm) cut.

Super Tounament ........... Yields 1/16 in. (1.6 mm) cut

Cutting Frequency .........13/64 in., (5 mm)

Reel...............................11 blades, 5 in., (127 mm)

diameter hardened high

manganese, carbon steel

Reel Clutch....................Separate Cog-type

Reel Reduction Ratio ....2.25:1

Width of cut ...................22 in., (559 mm)

2.4 TRACTION AND DIFFERENTIAL _____________________________________________

Drive Clutch.........................Centifugal, Engages at 2000

RPM

Traction Reduction Ratio .....24:1

Traction and Reel Drive.......Chain drive

Transport Wheels ................(2) bidirectional, pneumatic

11 x 4 Goodyear Softrac

Tire Pressure.......................6 to 8 psi (41 to 55 kPa)

Differential ...........................Full automotive type,

housed in traction drum

Rear Drive Drum .................Machined aluminum alloy

2 sections: 7-3/4 in., (O.D.) x

10.97 in., (197 x 278 mm)

Travel Speed .......................2.9 mph (4.7 km/h) @ 3000

rpm

Product

EEC Sound

Power

Vibration m/s

Arms

63280 94 8.237

CHARLOTTE, NC

YEAR OF PRODUCTION:

MADE IN U.S.A.

A Textron Company

63280 1601

2005

Page 7

SPECIFICATIONS 2

2.5 WEIGHT__________________________________________________________________

Weight (Mass) PGM 22....... 187 lb., (85 kg) with catcher,

roller, kickstand.

2.6 ACCESSORIES____________________________________________________________

Contact your authorized Jacobsen dealer for a complete listing of accessories and implements.

PGM MagKnife Conversion Kit ...........................4131020

Pneumatic Transport Tires......................................62293

Front Gear Drive .....................................................68557

Front Roller Brush...................................................68536

Grass Catcher .........................................................68121

Grooved Assembled Disc Roller .............................68527

Grooved Machined Aluminum Roller ......................68614

Grooved Machined Steel Roller ..............................68613

Guide Wheels .........................................................68612

Height of Cut Gauge .............................................158568

Lapping Compound (120 grit) ...5002489 - 10 Pound Pail

5002491 - 25 Pound Pail

Light Kit ...............................................................5002962

Orange Paint (12 oz. spray)..................................554598

Push Brush .............................................................68500

Smooth Roller with Scraper ....................................68530

Soft Touch Rotary Brush (Requires 68557) ............68560

Solid tube Roller with Scraper.................................68641

Turf Groomer ..........................................................68579

Vertical Reel ...........................................................68556

2-1/2 Gallon Fuel Can...........................................554948

5-1/4 Gallon Fuel Can...........................................554949

Mower Caddy PGM Latch Kit..................................68652

Mower Caddy ..........................................................68648

Page 8

3 DECALS

3.1 DECALS _________________________________________________________________

Familiarize yourself with the decals, they are critical to the safe operation of the mower. REPLACE DAMAGED DECALS IMMEDIATELY.

TO PREVENT INJURY AND ACCIDENTAL CLUTCH ENGAGEMENT DO NOT ADJUST ENGINE SPEED USING THROTTLE LEVER ON ENGINE. ALWAYS ADJUST ENGINE SPEED USING THE OPC HANDLE AND THROTTLE PADDLE

ALLOW ENGINE TO COOL FOR 2

MINUTES BEFORE

REFUELING

! CAUTION

362764

BE SURE THE TRACTION CLUTCH LEVER IS IN NEUTRAL BEFORE STARTING THE ENGINE.

CAUTION

! CAUTION

1. Read operator’s manual before operating machine.

2. Keep shields in place and hardware securely fastened.

3. Before you clean, adjust or repair this equipment, disengage all drives, engage parking brake and stop engine.

4. Keep hands, feet and clothing away from moving parts.

5. Never carry passengers.

6. Keep bystanders away.

361854

To avoid serious bodily injury stop engine and disengage reels before working on mower or emptying baskets.

! DANGER

3001235

1. No opere esta maquina sin previo entrenamiento, instruccion y sin haber leido el manual de operacion.

2. Tenga todas las guardas en su lugar y plezas bien aseguradas.

3. Neutralice todas las velocidades y apague el motor antes de vaciar los recolectores de pasto, darie servicio, limplar, ajustar y destrabar la maquina.

4. Mantenga las manos, los ples y ropa suelta lejos de plezas en movimiento.

5. No deberan transportar pasajeros si no existe un asiento para ellos.

6. Si no sabe leer ingles, pida que aiguien le lea las calcomanias de avisos y los manuales de instruccion y operacion.

! PRECAUCION

340830

3001790

! WARNING

Keep Bystanders Away. DoModel 518A 95.3 kg

Model 522A 101.2 kg Model 526A 123.4 kg

2811102

Model 522TA 100.7 kg

Model PGM 19 84.0 kg Model PGM 22 85.0 kg

Vehicle Mass:

4127335

Model TC22 101.1 kg

Not Operate Without Guards In Place

WARNING

4146636

Page 9

INITIAL INSPECTION 4

4 INIT IAL IN SPEC TION

4.1 GENERAL ________________________________________________________________

The set-up and testing of the unit should always be performed by a trained technician, familiar with the operation of the equipment.

Read each instruction completely and make sure you understand it before proceeding with the assembly. Stay alert for potential hazards and obey all safety precautions.

The RIGHT, LEFT, FRONT and REAR of the machine are referenced from the operator’s seat, facing forward.

Accessories not included with this product must be ordered separately. See instructions provided with accessory for installation and parts.

This machine is shipped assembled. After unpacking, perform the initial inspection, operating checks, and test the Operator Presence Control (OPC).

4.2 INITIAL INSPECTION _______________________________________________________

1. Perform a visual inspection of the entire unit, look for signs of wear, loose hardware, and components that may have been damaged during transport.

2. Inspect paint and decals for damage or scratches. Decals provide important operating and safety information. Replace all missing or hard to read decals.

3. Check that the engine oil level is at the full level mark with the engine cold.

4. Visually check for fuel or oil leaks.

5. Inspect lube points for proper lubrication.

CAUTION

Do not attempt to operate the machine unless

you are familiar with this type of equipment and

know how to operate all controls correctly.

CAUTION

The initial inspection should be performed only when the engine is off and all fluids are cold.

Disengage all drives, engage parking brake, stop engine and disconnect spark plug wire.

Page 10

5 CONTROLS

5.1 ICONS ___________________________________________________________________

5.2 CONTROLS ______________________________________________________________

Parking Brake

– Used whenever the mower is left

unattended or as a service brake while transporting.

Paddle Throttle –

Controls the speed of the engine when OPC Bail is engaged. Push (+) side of lever to increase engine speed. Push (-) side of lever to decrease engine speed.

O.P.C. Bail –

Engaging bail increases engine speed which engages the centrifugal clutch. Release bail to return engine to idle. The bail must be disengaged to start the engine.

Engine Switch –

The engine switch enables and disables the ignition system. The engine switch must be in the ON position for the engine to run. Turning the engine switch to the OFF position stops the engine.

Figure 5A

Figure 5B

Unlock

Lock

Fuel Gasoline

Choke

Engine Off

Engine Run

Fast Slow

Throttle

Operator Presence Control

Engine

Engaged Disengaged

Parking Brake

WARNING

Never attempt to operate the machine unless you have read the Safety and Operation Manual, the Parts and Maintenance Manual, the engine manual and know how to operate all controls correctly.

Familiarize yourself with the icons shown above and what they represent. Learn the location and purpose of all the controls before operating this mower.

Page 11

CONTROLS 5

Reel Clutch Lever –

To disengage, turn handle (E) to point downwards. Always disengage clutch when mower is being transported.

Choke Lever -

The choke lever opens and closes the choke valve in the carburetor. The CLOSED position enriches the fuel mixture for starting a cold engine. The OPEN position provides the correct fuel mixture for operation after starting, and for restarting a warm engine.

Fuel Valve Lever -

The fuel valve opens and closes the connection between the fuel tank and the carburetor. The fuel valve lever must be in the ON position for the engine to run. When the engine is not in use, leave the fuel valve lever in the OFF position to prevent carburetor flooding and to reduce the possibility of fuel leakage.

Note: Before tipping mower back for adjustments, the fuel lever must be moved to the OFF position to prevent fuel from leaking into the crankcase.

E-Stop -

Used to stop the engine. Push switch down to disable engine ignition, pull up for normal operation.

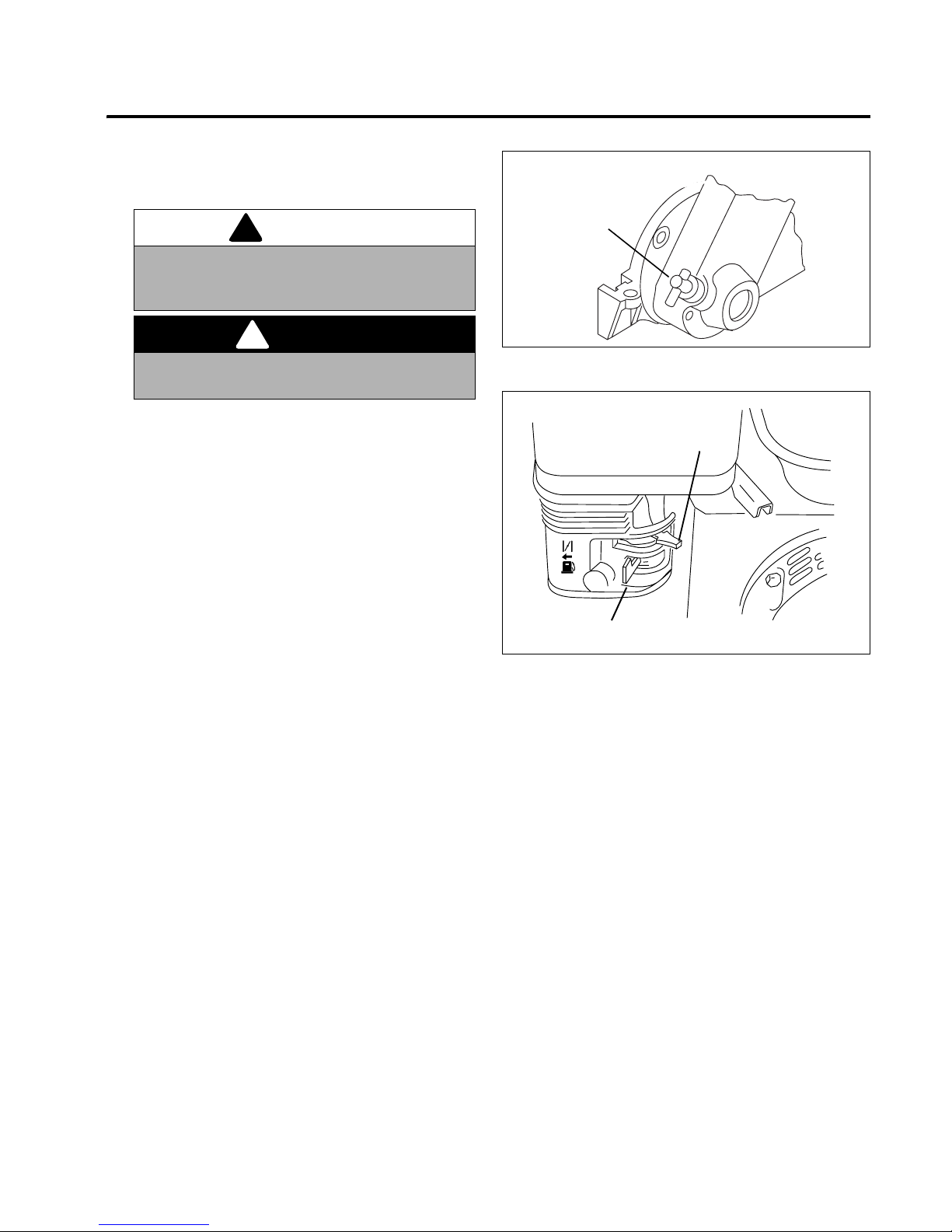

Figure 5C

Figure 5D

WARNING

To prevent bodily injury or property damage, never engage the reel clutch lever while the engine is running or the O.P.C. bail is engaged.

DANGER

Keep hands and feet away from the cutting unit to prevent serious cuts.

OFF

Page 12

6 OPERATION

6.1 DAILY INSPECTION________________________________________________________

1. Perform a visual inspection of the entire unit, look for signs of wear, loose hardware, and missing or damaged components. Check for fuel or oil leaks.

2. Check the fuel supply and crankcase oil level. All fluids must be at the full level mark.

3. Make sure the mower is adjusted to the required cutting height.

4. Make sure the machine is lubricated and the transport tires are properly inflated.

5. Check the O.P.C. system (Section 6.2).

6.2 OPERATOR PRESENCE CONTROL __________________________________________

1. The O.P.C. system is intended to protect the operator and others from injury by stopping the reel and drive mechanism as soon as the operator releases the O.P.C. bail. The unit is also equipped with an engine stop (E-Stop) switch that will stop the engine from the operator’s position.

2. To test the system:

a. Place mower on the kickstand. b. Disengage the reel clutch lever (E).

3. Start the engine. a. Slide bail to the left and engage OPC Bail. b. Engine speed will increase, the drive mechanism

will engage and the wheels will begin to turn.

c. Release the O.P.C. bail. The bail must

disengage, engine speed return to idle and drive mechanism must stop.

d. Push E-Stop switch down. Engine must stop

immediately.

4. If the drive mechanism engages before the O.P.C. bail is engaged or the drive mechanism continue to turn after the O.P.C. bail is released; stop the engine immediately and have the system repaired.

CAUTION

The daily inspection should be performed only

when the engine is off and all fluids are cold.

Disengage all drives, engage parking brake, stop

engine and disconnect spark plug wire.

WARNING

Never operate equipment with the O.P.C. system disconnected or malfunctioning. Do not disconnect or bypass any switch.

Page 13

OPERATION 6

6.3 OPERATING PROCEDURES _________________________________________________

1. Under no circumstances should the engine be started with operator or bystanders standing in front of the reel.

2. Never run the engine in an enclosed area.

3. Keep hands and feet away from moving parts and cutting units. If possible, do not make adjustments with the engine running.

4. Do not operate mower or attachments with loose, damaged or missing components. Whenever possible mow when grass is dry.

5. First mow in a test area to become thoroughly familiar with the operation of the mower and control levers.

Note:To prevent damage to the reel and bedknife

never

operate the reels when they are not cutting grass. Excessive friction and heat will develop between the bedknife and reel and damage the cutting edge

6. Study the area to determine the best and safest operating procedure. Consider the height of the grass, type of terrain, and condition of the surface. Each condition will require certain adjustments or precautions. Only use accessories and attachments approved by Jacobsen.

7. Be aware of mower discharge direction and never direct discharge of material toward bystanders. Never allow anyone near the machine while in operation. The owner/operator is responsible for injuries inflicted to bystanders and/or damage to their property.

8. Use discretion when mowing near gravel areas (roadway, parking areas, cart paths, etc.). Stones discharged from the mower may cause serious injuries to bystanders and/or damage the equipment.

9. Disengage the reel clutch to stop blades when not mowing.

10. Disengage the reel clutch when crossing paths or roadways. Look out for traffic.

11. Stop and inspect the equipment for damage immediately after striking an obstruction or if the machine begins to vibrate abnormally. Have the equipment repaired before resuming operation.

12. Slow down and use extra care on hillsides. Use caution when operating near drop offs.

13. Look behind and down before backing up to be sure of a clear path. Use care when approaching blind corners, shrubs, trees or other objects that may obscure vision.

14. Never use your hands to clean cutting units. Use a brush to remove grass clippings from blades. Blades are extremely sharp and can cause serious injuries

CAUTION

To help prevent injury, always wear safety glasses, leather work shoes or boots, a hard hat, and ear protection.

Long hair, loose clothing or jewelry may get tangled in moving parts.

CAUTION

Before mowing, pick up all debris such as rocks, toys

and wire which can be thrown by the machine. Enter a

new area cautiously. Always operate at speeds that

allow you to have complete control of the mower.

WARNING

Before you clean, adjust, or repair this equipment, always disengage all drives, engage parking brake, stop engine and remove spark plug wire to prevent injuries.

Page 14

6 OPERATION

6.4 STARTING/STOPPING ENGINE ______________________________________________

Starting

1. Check oil level and fuel supply then open fuel valve lever (G).

2. Move the choke lever (F) to the “CLOSED” position.

3. Set engine switch (D) to “ON”.

4. Make certain the O.P.C. bail (C) is disengaged and the parking brake (A) is engaged.

5. Select desired position for reel clutch lever (E).

To cut - engage reel clutch (E). To transport - disengage reel clutch (E).

6. Start the engine. Do not allow the cord to “snap” back into the starter. Do not tilt the mower back when starting.

7. When engine starts, move choke lever (F) to the “OPEN” position. Intermittent choking may be required while engine is cold.

8. Allow engine to warm up gradually.

Stopping

1. To stop the engine, release the O.P.C. bail (C), and set engine switch (D) to “OFF” position. Close fuel valve (G)

2. Engage parking brake (A).

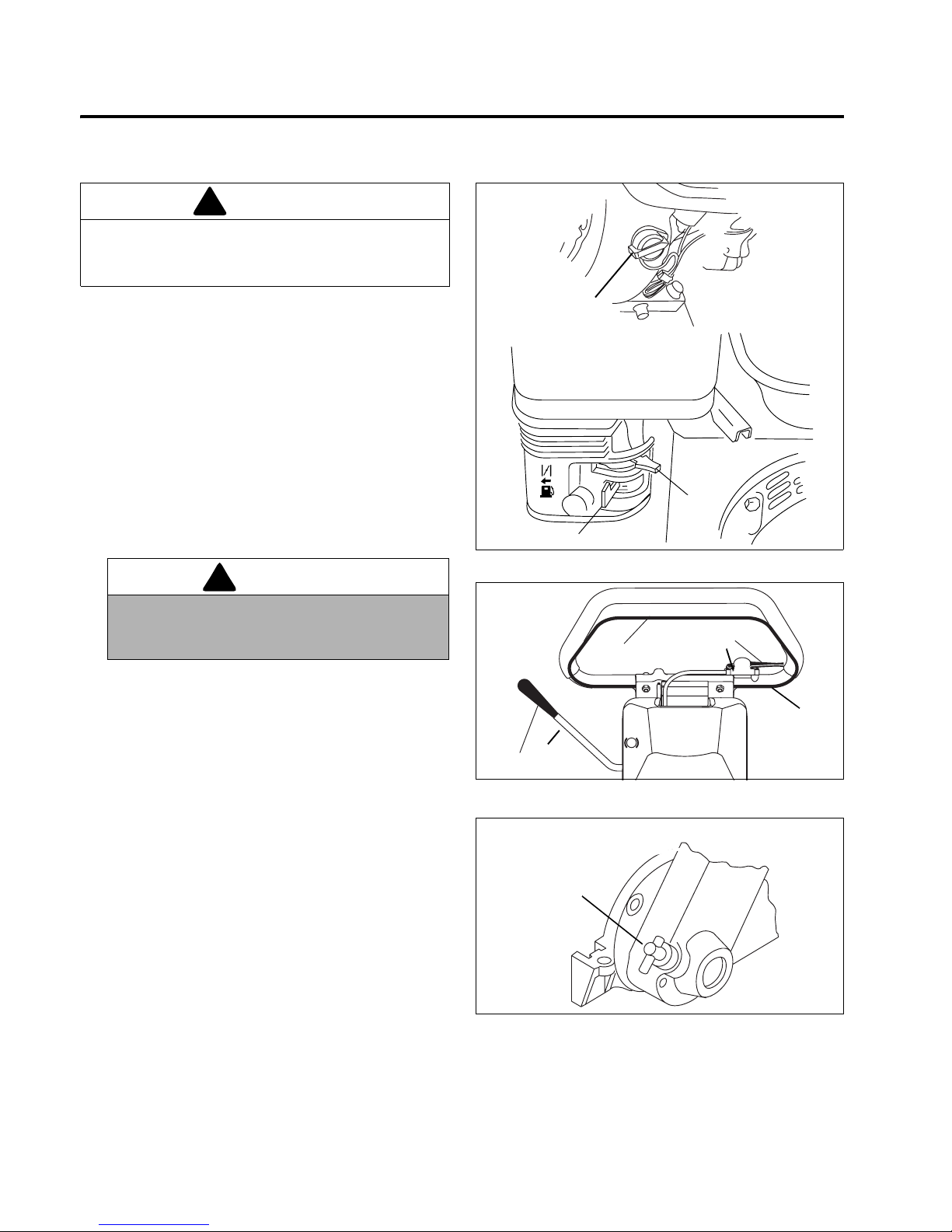

Figure 6A

Figure 6B

Figure 6C

CAUTION

Always start and stop the engine when the mower is

on level ground. Keep feet away from blade when

starting engine.

WARNING

To prevent bodily injury or property damage, never engage the reel clutch lever while the engine is running or the O.P.C. bail is engaged.

OFF

Page 15

OPERATION 6

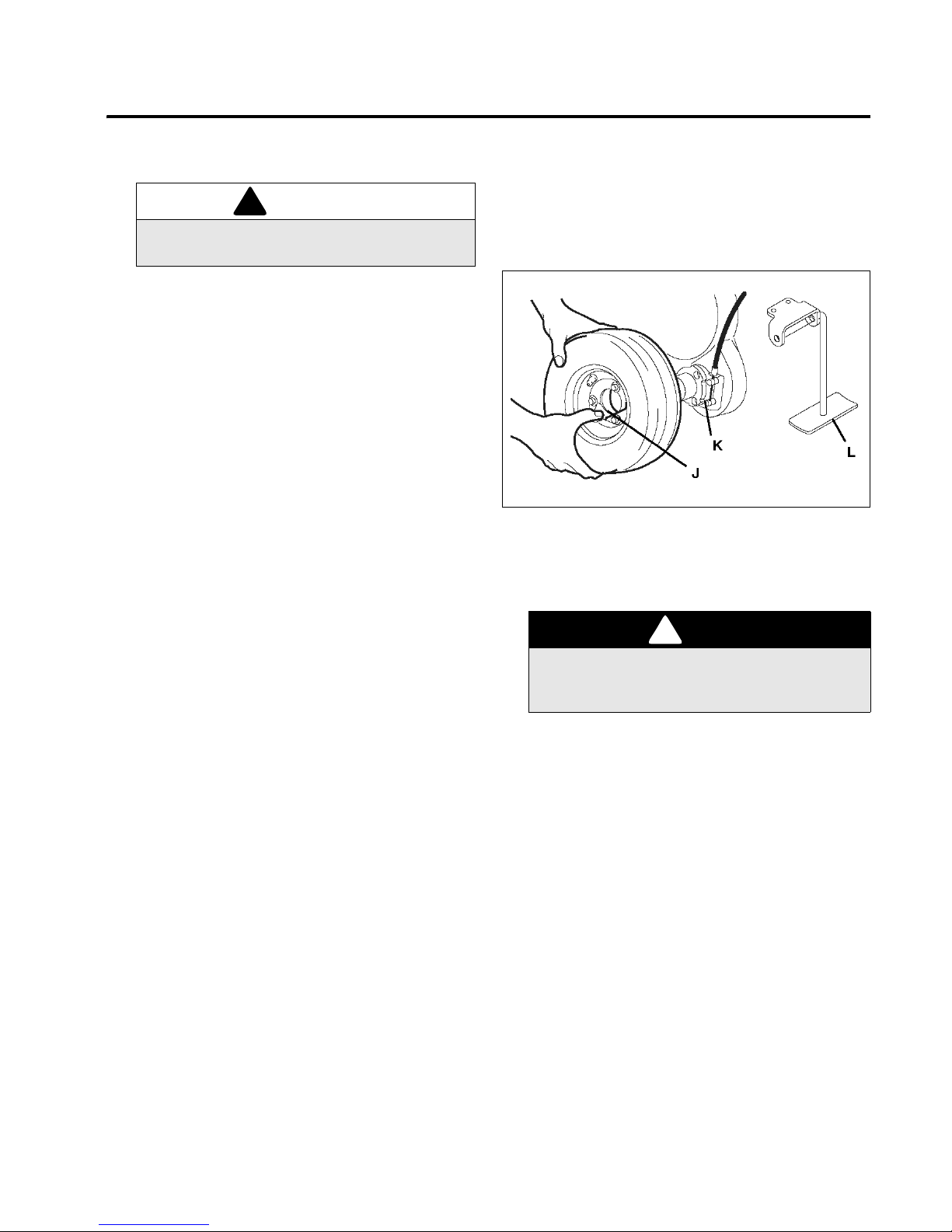

6.5 TRANSPORT WHEELS (OPTIONAL KIT 62293) _________________________________

1. Push and hold the kickstand against the ground then

pull the mower handle back until the mower rests on the stand (L).

2. To remove wheels, press retaining clip (J) away

from the hub and pull wheel off hub.

3. To install wheels, set brake, press retaining clip (J),

place wheel on hub and turn the wheel backwards until studs on back of wheel line up with holes in hub (K). Push wheel in and release clip.

4. Always disengage reel clutch lever (E), prior to

transporting the mower more than a few feet.

5. Push the mower forward off the kickstand, start the

engine and engage the O.P.C. bail (C).

6. When using a vehicle to transport the mower, apply parking brake, stop engine and close fuel shut-off valve. Chock or block the wheels.

7. Keep tires inflated to 6 to 8 psi (41 to 55 kPa)

Figure 6D

6.6 GRASS CATCHER _________________________________________________________

1. When the basket is about two thirds (2/3) full of grass clippings, move mower off the green.

2. Stop on a flat surface, disengage all drives and stop the engine.

3. Remove and empty the grass catcher. Use a long handle brush to remove grass clippings from the mower.

WARNING

Always stop the engine and disengage the drive levers before installing or removing the transport wheels.

DANGER

To prevent serious injury, always stop the engine and disengage all drives before emptying grass catcher.

Page 16

6 OPERATION

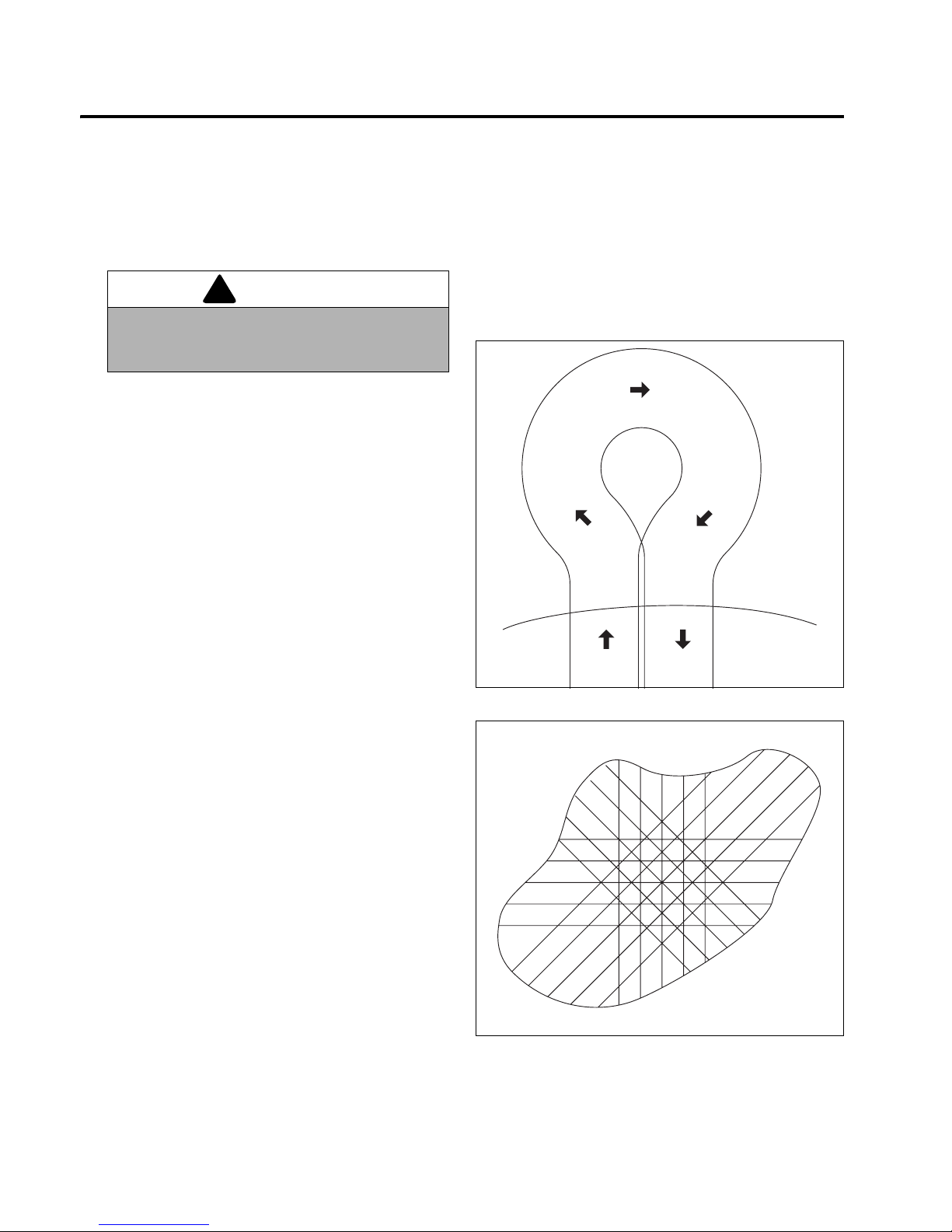

6.7 MOWING_________________________________________________________________

1. Stop engine. Place mower on kickstand and remove the transport wheels if installed. (See Section 6.5)

2. Engage the reel lever (E) and push mower off the kickstand. Start the engine.

3. Position mower slightly off the green.

a. Adjust engine speed (B) to provide a safe,

comfortable walking speed.

b. Push handle down to lift the mower head above

the grass then engage the O.P.C. bail (C).

c. As the mower crosses the edge of the green,

lower the mower head to the ground and proceed across the green in a straight line. While mowing support the handle so the handle tubes do not contact the handle stops. Allowing the handle to rest on the handle stops or pushing the handle up into the stops may result in an uneven cut.

d. When the opposite side of the green is reached,

push down of the handle to lift the mower head without disengaging the O.P.C. bail and proceed off the green to turn around or simply release O.P.C. bail and turn around.

e. To turn to the right, start by turning mower

slightly to the left (2). When the mower has moved approximately 1/2 its own width to the left, swing it around quickly to the right (3 and 4), guiding the mower with your right hand. This method makes it possible to turn around quickly with very few steps. [Figure 6E]

Note:To prevent damage to the reel and bedknife

never

operate the reels when they are not cutting grass. Excessive friction and heat will develop between the bedknife and reel and damage the cutting edge

4. To assure complete, even cutting, overlap swaths by 1 to 2 in., (25 to 50 mm), then make one or more passes around the perimeter of the green to clean ragged edges and separate the putting green surface from the apron.

5. For a more even playing surface and neater appearance, alter the mowing pattern each time a green is mowed. The patterns shown in Figure 6F are suggestions only, the operator or course superintendant can arrange patterns to suit each green.

6. Use caution while operating on hillside and dropoffs.

Figure 6E

Figure 6F

WARNING

To prevent bodily injury or property damage, never engage the reel clutch lever while the engine is running or the O.P.C. bail is engaged.

First Mowing

Second Mowing

Third Mowing

Fourth Mowing

Page 17

OPERATION 6

6.8 DAILY MAINTENANCE______________________________________________________

1. Park the mower on a flat, level surface. Engage parking brake and stop the engine.

2. Grease and lubricate all points if required.

3. To prevent fires, wash the mower after each use. Clean all grass clippings and debris off reel, drives, engine and muffler

a. Use only fresh water for cleaning your

equipment.

Note: Use of salt water or affluent water has been known to encourage rust and corrosion of metal parts resulting in premature deterioration or failure. Damage of this nature is not covered by the factory warranty.

b. Do not use high pressure spray. c. Do not spray water into the cooling fins or the

engine air intake.

Note: Do not wash a hot or running engine. Use compressed air to clean the engine.

4. Fill fuel tank at the end of each operating day. Do not fill above the fuel strainer shoulder. Close fuel valve (G) when unit is not in use.

Use clean, fresh, unleaded gasoline, 86 octane minimum.

Handle fuel with care - it is highly flammable. Use an approved container, the spout must fit inside the fuel filler neck. Avoid using cans and funnels to transfer fuel.

5. Store fuel according to local, state or federal ordinances and recommendations from your fuel supplier.

6. Check the engine oil at the start and end of each day, before starting the engine. If the oil level is low, remove the oil filler cap and add oil as required. Do not overfill.

WARNING

Never remove the fuel cap from the fuel tank, or add fuel, when the engine is running or while the engine is hot.

Do not smoke when handling fuel. Never fill or drain the fuel tank indoors.

Do not spill fuel and clean spilled fuel immediately.

Never handle or store fuel containers near an open flame or any device that may create sparks and ignite the fuel or fuel vapors.

Be sure to reinstall and tighten fuel cap securely.

Page 18

7 ADJUSTMENTS

7.1 GENERAL________________________________________________________________

1. Adjustments and maintenance should always be performed by a qualified technician. If proper adjustment cannot be made, contact an authorized Jacobsen.

2. Replace, do not adjust, worn or damaged components.

3. Long hair, jewelry or loose fitting clothing may get tangled in moving parts.

4. Do not change governor settings or overspeed the engine.

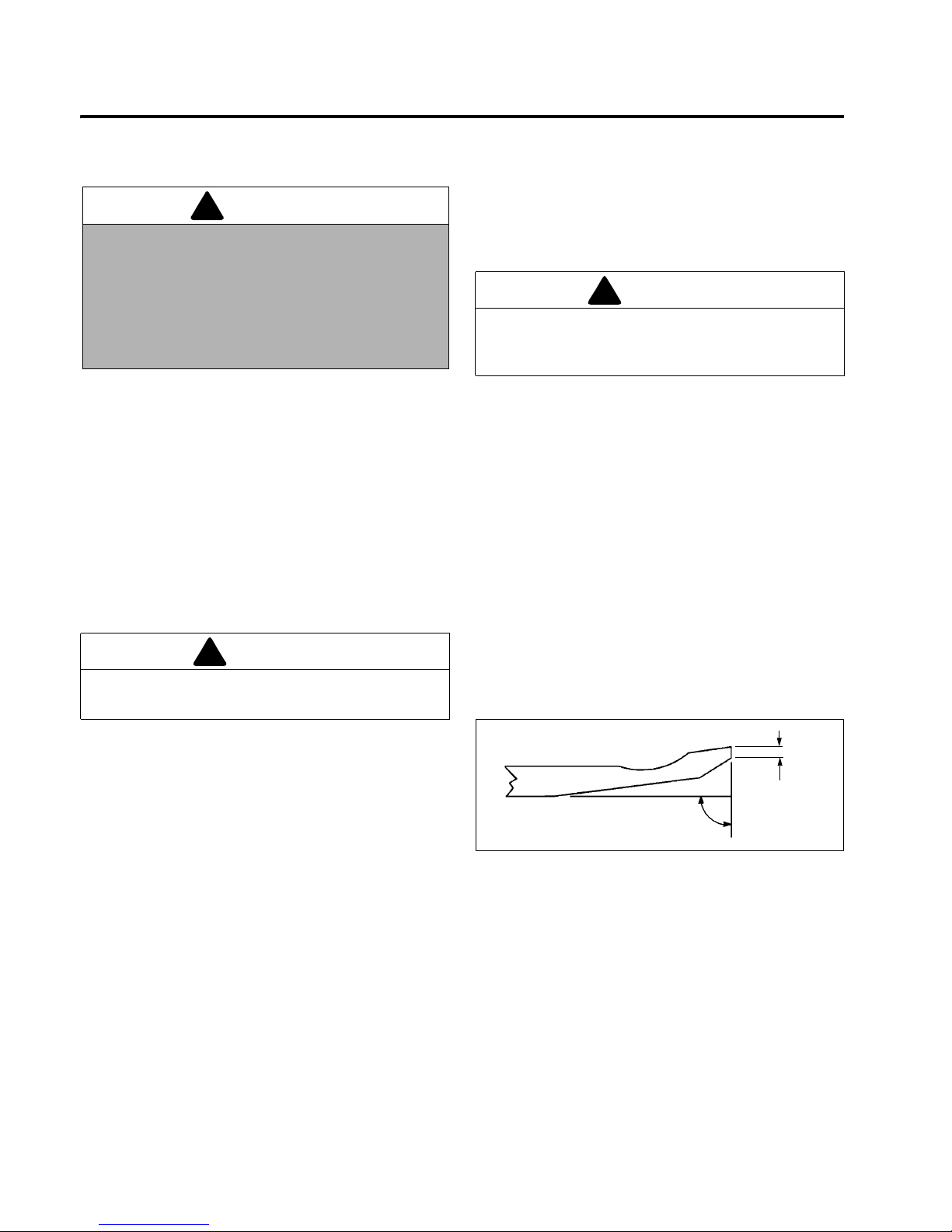

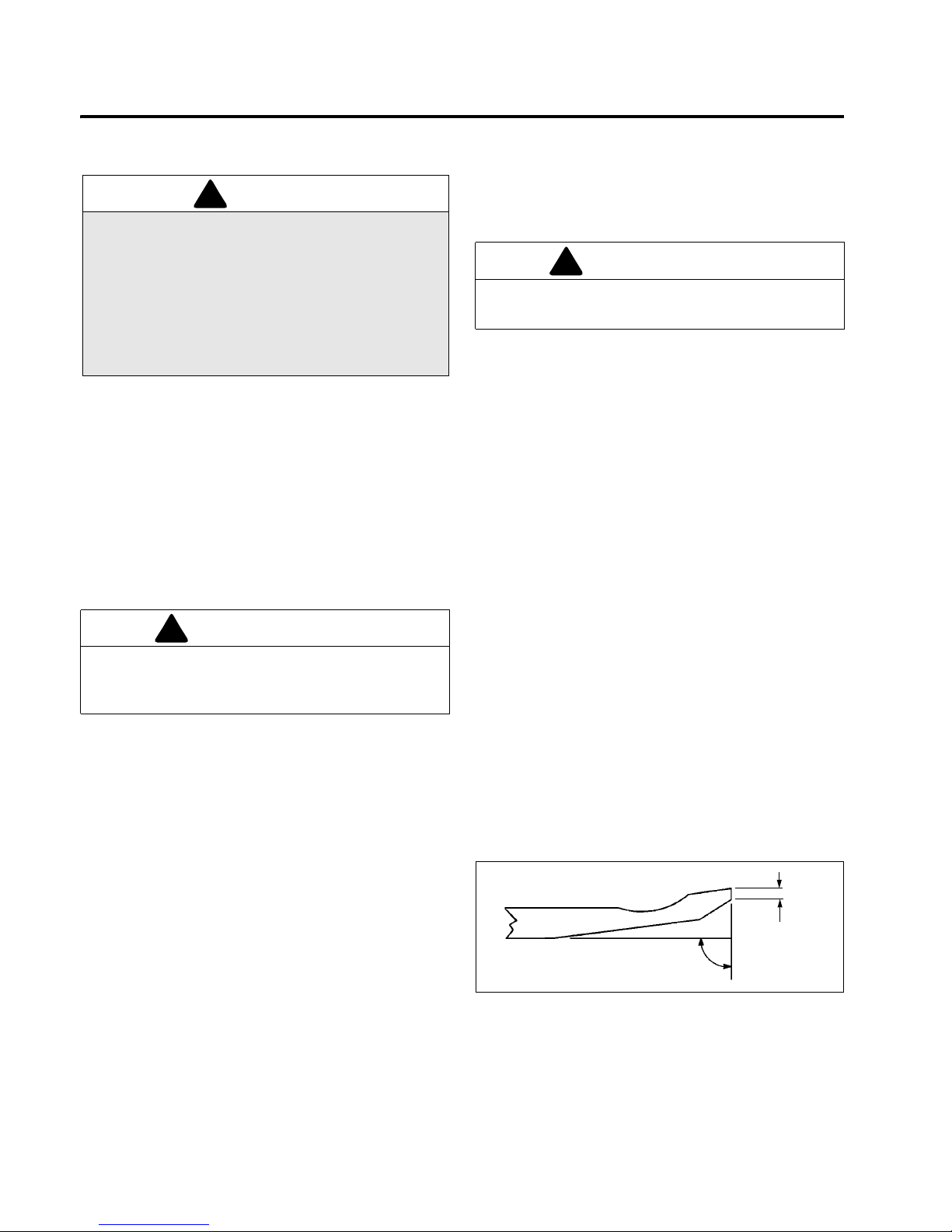

7.2 REEL TO BEDKNIFE _______________________________________________________

(Pre-adjustment Check)

1. Check the reel bearings for end play or radial play. If there is any abnormal movement of the reel, up and down or side to side, adjust or replace components as needed.

2. Inspect the reel blades and bedknife to insure good sharp edges without bends or nicks.

a. The cutting edges of the reel blades and

bedknife must be sharp, free of burrs and show no signs of rounding off.

b. The bedknife and bedknife backing must be

securely tightened. The bedknife must be straight and sharp.

c. A flat surface of 1/32 (0.8 mm) minimum must be

maintained on the front face of the bedknife. Use a standard flat file to dress the bedknife.

3. If wear or damage is beyond the point where the reel or bedknife can be corrected by the lapping process, they must be reground.

4. Proper reel-to-bedknife adjustment is critical. A gap of 0.001 to 0.003” (0.025 to 0.076 mm) must be maintained across the entire length of the reel and bedknife.

5. The reel must be parallel to the bedknife. An improperly adjusted reel will lose its sharp edges prematurely and may result in serious damage to the reel and bedknife.

6. Grass conditions will also affect the adjustment. a. Dry, sparse conditions will require a wider gap to

prevent heat buildup and damage to the reel and bedknife.

b. High quality grass with a good moisture content

requires a closer gap (near zero).

Figure 7A

WARNING

Before you adjust, clean or repair this equipment, always disengage all drives, engage parking brake and stop engine to prevent serious injury.

Whenever performing maintenance other than carburetor adjustments, remove the spark plug wire and place the wire away from the plug to prevent accidental starting and bodily injury.

CAUTION

Be careful to prevent entrapment of the hands and

fingers between moving and fixed components of the

machine.

CAUTION

To prevent personal injury and damage to the cutting

edges, handle the reel with extreme care.

90°

1/32” (0.8 mm)

Page 19

ADJUSTMENTS 7

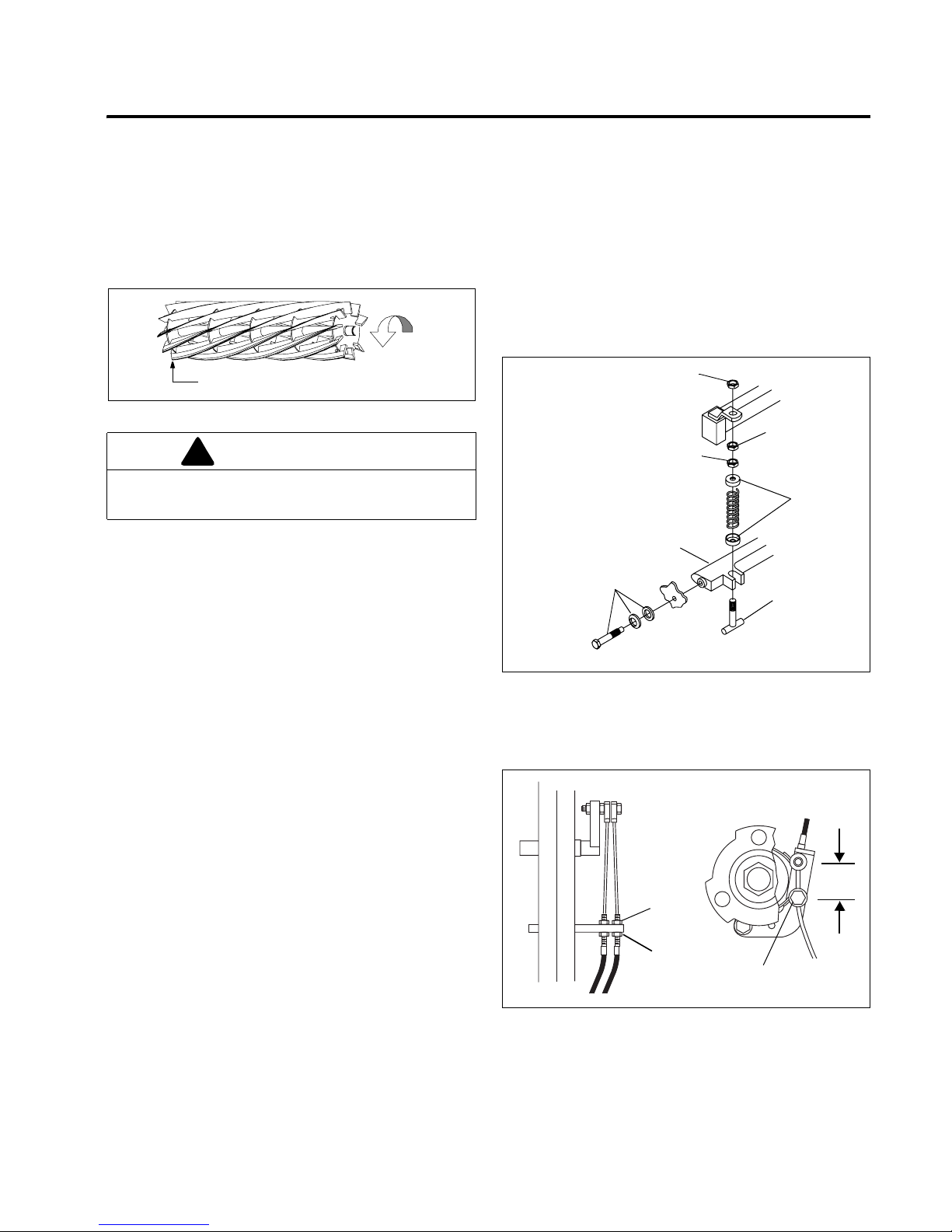

7.3 BEDKNIFE _______________________________________________________________

1. Read Section 7.2 before making the adjustment.

2. Start adjustment at the leading end of the reel, followed by the trailing end. The leading end of the reel blade is the end that passes over the bedknife first during normal reel rotation.

Figure 7B

3. Loosen nut (A) and turn nut (B) clockwise to bring the bedknife closer to the reel or counterclockwise to back the bedknife away from the reel.

a. Slide a feeler gauge or shim stock 0.001 - 0.003

in., (0.025 - 0.075 mm) between the reel blade and the bedknife. Do not turn the reel.

b. Adjust the trailing end of the reel in the same

manner, then recheck the adjustment at the leading end.

4. Tighten nut (A). Recheck adjustment. When the reel and bedknife are properly adjusted, the

reel will spin freely and will cut a piece of newspaper along the full length of the reel when the paper is held at 90° to the bedknife.

Figure 7C

7.4 BRAKE __________________________________________________________________

A properly adjusted brake requires 10 lb. pull at top of brake lever to engage and must have 1.50” (38 mm) center to center when released.

1. Minor adjustments are made at the handle. Loosen nut (H), turn nut (J) to adjust the brake cable, then tighten nut (H).

2. If adjustments cannot be made at the handle, remove the transport wheel and make the adjustment at the brake band.

3. Loosen screw (K) and pull cable to obtain desired brake tension. Tighten screw (K). Readjust (H) and

(J).

Figure 7D

CAUTION

To prevent personal injury and damage to the cutting

edges, handle the reel with extreme care.

Rotation

Leading Edge TK13

Brake Band

1.50”

(38 mm)

Page 20

7 ADJUSTMENTS

7.5 CUTTING HEIGHT _________________________________________________________

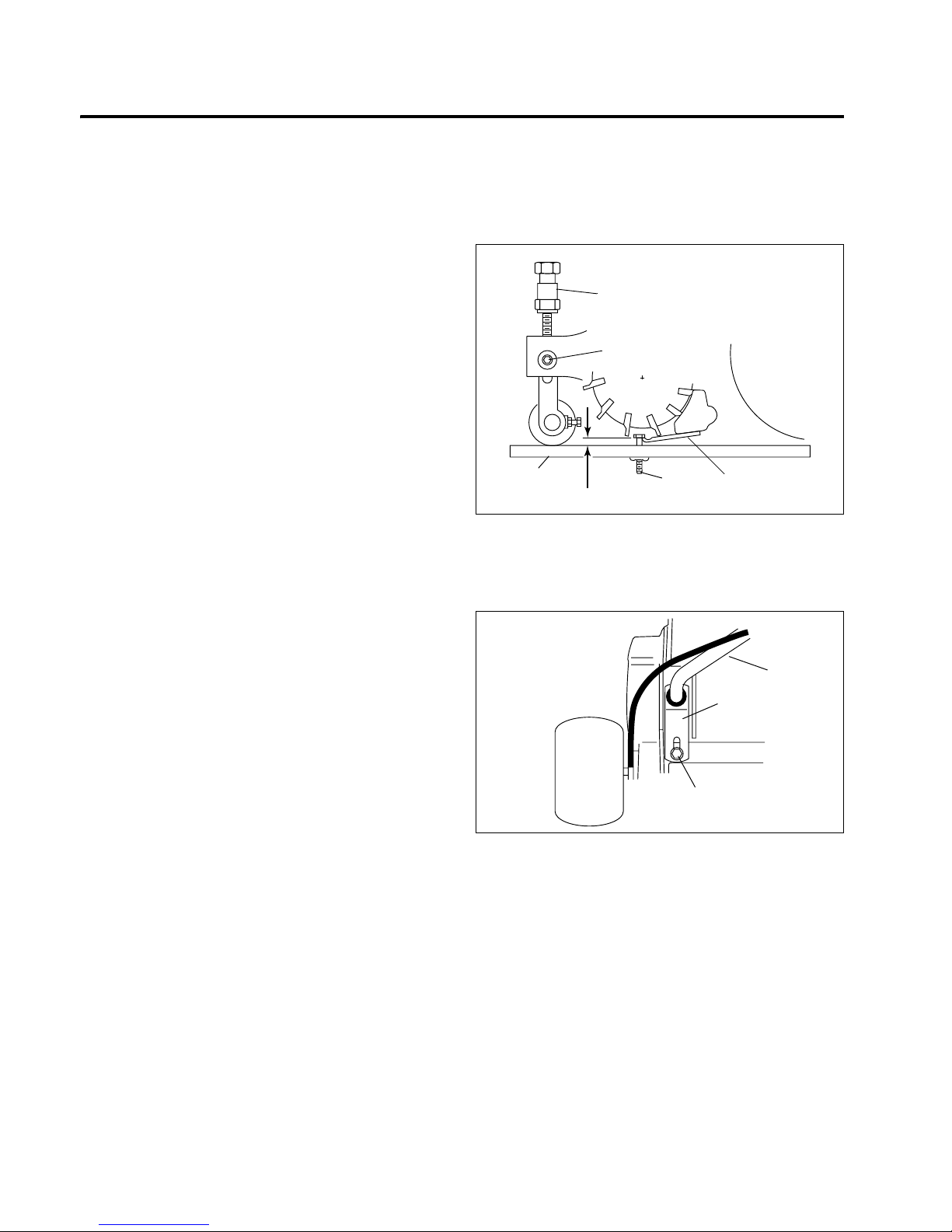

Note: Make sure the bedknife is properly adjusted before

setting the cutting height. (Section 7.3).

1. Tip mower back on traction drum or tires. Do not leave the mower tipped back for an extended length of time or oil may migrate into the combustion chamber.

2. Loosen nuts (M) on both sides just enough to allow knob (L) to raise the front roller or Turf Groomer. Raise both sides an equal amount.

3. Set gauge screw (P) to the desired cutting height (O). Measure from the gauge bar (N) to the underside of the screw head (P) then tighten wing nut to lock the adjustment.

4. Place gauge bar between front roller and traction roller, near the outer end of the rollers.

5. Slide screw head over bedknife (Q) and adjust knob

(L) so roller just contacts the gauge bar. Tighten nut (M).

6. Repeat Steps 4 and 5 on the opposite end of the reel then tighten nuts (M). Recheck and readjust the cutting height if necessary.

Figure 7E

7.6 HANDLE _________________________________________________________________

1. To adjust the angle of the handle bar (Y), loosen screw (W) on both sides of the mower and adjust the handle bar to the desired position.

2. After adjusting handle bar, adjust bracket (X) so that the handle bar just rests on the bottom of the slot in bracket. Tighten screw (W).

Figure 7F

Page 21

ADJUSTMENTS 7

7.7 TORQUE SPECIFICATION___________________________________________________

Jacobsen uses Grade 5 Plated bolts as standard, unless otherwise noted. When tightening plated bolts, use the value given for lubricated.

CAUTION

All torque values included in these charts are approximate and are for reference only. Use of these torque values is

at your sole risk. Jacobsen is not responsible for any loss, claim, or damage arising from the use of these charts.

Extreme caution should always be used when using any torque value.

AMERICAN NATIONAL STANDARD FASTENERS

SIZE UNITS GRADE 5 GRADE 8 SIZE UNITS GRADE 5 GRADE 8

Lubricated Dry Lubricated Dry Lubricated Dry Lubricated Dry

#6-32 in-lb (Nm) – 20 (2.3) – – 7/16-14 ft-lb (Nm) 37 (50.1) 50 (67.8) 53 (71.8) 70 (94.9)

#8-32 in-lb (Nm) – 24 (2.7) – 30 (3.4) 7/16-20 ft-lb (Nm) 42 (56.9) 55 (74.6) 59 (80.0) 78 (105)

#10-24 in-lb (Nm) – 35 (4.0) – 45 (5.1) 1/2-13 ft-lb (Nm) 57 (77.2) 75 (101) 80 (108) 107 (145)

#10-32 in-lb (Nm) – 40 (4.5) – 50 (5.7) 1/2-20 ft-lb (Nm) 64 (86.7) 85 (115) 90 (122) 120 (162)

#12-24 in-lb (Nm) – 50 (5.7) – 65 (7.3) 9/16-12 ft-lb (Nm) 82 (111) 109 (148) 115 (156) 154 (209)

1/4-20 in-lb (Nm) 75 (8.4) 100 (11.3) 107 (12.1) 143 (16.1) 9/16-18 ft-lb (Nm) 92 (124) 122 (165) 129 (174) 172 (233)

1/4-28 in-lb (Nm) 85 (9.6) 115 (13.0) 120 (13.5) 163 (18.4) 5/8-11 ft-lb (Nm) 113 (153) 151 (204) 159 (215) 211 (286)

5/16-18 in-lb (Nm) 157 (17.7) 210 (23.7) 220 (24.8) 305 (34.4) 5/8-18 ft-lb (Nm) 128 (173) 170 (230) 180 (244) 240 (325)

5/16-24 in-lb (Nm) 173 (19.5) 230 (26.0) 245 (27.6) 325 (36.7) 3/4-10 ft-lb (Nm) 200 (271) 266 (360) 282 (382) 376 (509)

3/8-16 ft-lb (Nm) 23 (31.1) 31 (42.0) 32 (43.3) 44 (59.6) 3/4-16 ft-lb (Nm) 223 (302) 298 404 315 (427) 420 (569)

3/8-24 ft-lb (Nm) 26 (35.2) 35 (47.4) 37 (50.1) 50 (67.8) 7/8-14 ft-lb (Nm) 355 (481) 473 (641) 500 (678) 668 (905)

METRIC FASTENERS

SIZE UNITS

Non Critical

Fasteners

into

Aluminum

Lubricated Dry Lubricated Dry Lubricated Dry Lubricated Dry

M4 Nm (in-lb) – – – – – – 3.83 (34) 5.11 (45) 2.0 (18)

M5 Nm (in-lb) 1.80 (16) 2.40 (21) 4.63 (41) 6.18 (54) 6.63 (59) 8.84 (78) 7.75 (68) 10.3 (910 4.0 (35)

M6 Nm (in-lb) 3.05 (27) 4.07 (36) 7.87 (69) 10.5 (93) 11.3 (102) 15.0 (133) 13.2 (117) 17.6 (156) 6.8 (60)

M8 Nm (in-lb) 7.41 (65) 9.98 (88) 19.1 (69) 25.5 (226) 27.3 (241) 36.5 (323) 32.0 (283) 42.6 (377) 17.0 (150)

M10 Nm (ft-lb) 14.7 (11) 19.6 (14) 37.8 (29) 50.5 (37) 54.1 (40) 72.2 (53) 63.3 (46) 84.4 (62) 33.9 (25)

M12 Nm (ft-lb) 25.6 (19) 34.1 (25) 66.0 (48) 88.0 (65) 94.5 (70) 125 (92) 110 (81) 147 (108) 61.0 (45)

M14 Nm (ft-lb) 40.8 (30) 54.3 (40) 105 (77) 140 (103) 150 (110) 200 (147) 175 (129) 234 (172) 94.9 (70)

4.6 8.8 10.9 12.9

Page 22

8 MAINTENANCE

8.1 GENERAL________________________________________________________________

1. Adjustment and maintenance should always be performed by a qualified technician. If proper adjustments cannot be made, contact an Authorized Jacobsen.

2. Inspect the equipment on a regular basis, establish a maintenance schedule and keep detailed records.

a. Keep the equipment clean. b. Keep all moving parts properly adjusted and

lubricated.

c. Replace worn or damaged parts before operating

the machine. d. Keep all fluids at their proper levels. e. Keep shields in place and all hardware securely

fastened. f. Keep tires properly inflated.

3. Long hair, jewelry or loose fitting clothing may get tangled in moving parts.

4. Use the illustrations in the Parts Catalog as reference for the disassembly and reassembly of components.

5. Recycle or dispose of all hazardous materials (batteries, fuel, lubricants, anti-freeze, etc.) according to local, state or federal regulations.

6. Wash the mower and accessories after each use. Keep the equipment clean.

7. Repair damaged metal surfaces and use Jacobsen “Orange” touch-up paint.

8.2 ENGINE _________________________________________________________________

IMPORTANT: A separate Engine Manual, prepared by the engine manufacturer, is supplied with this machine. Read the engine manual carefully until you are familiar with the operation and maintenance of the engine. Proper attention to the engine manufacturer’s directions will assure maximum service life of the engine. To order replacement engine manuals contact the engine manufacturer.

The proper break-in of a new engine can make a considerable difference to the performance and life of the engine.

Note: The mower is designed to operate and cut most efficiently at the preset governor setting. Do not change the engine governor settings or overspeed the engine.

During the break-in period, Jacobsen recommends the following:

1. Operate machine modestly for the first 25 hours at reduced engine speed.

2. Avoid full throttle starts and rapid acceleration.

3. Allow the engine to reach operating temperature before operating at full load.

4. Change the engine oil after the first 20 hours of operation.

5. Refer to Section 8.12 and Engine Manual for specific maintenance intervals.

WARNING

Before you clean, adjust, or repair this equipment, disengage all drives, engage parking brake and stop engine to prevent injuries.

Whenever performing maintenance other than carburetor adjustments, remove the spark plug wire and place the wire away from the plug to prevent accidental starting and bodily injury.

Page 23

MAINTENANCE 8

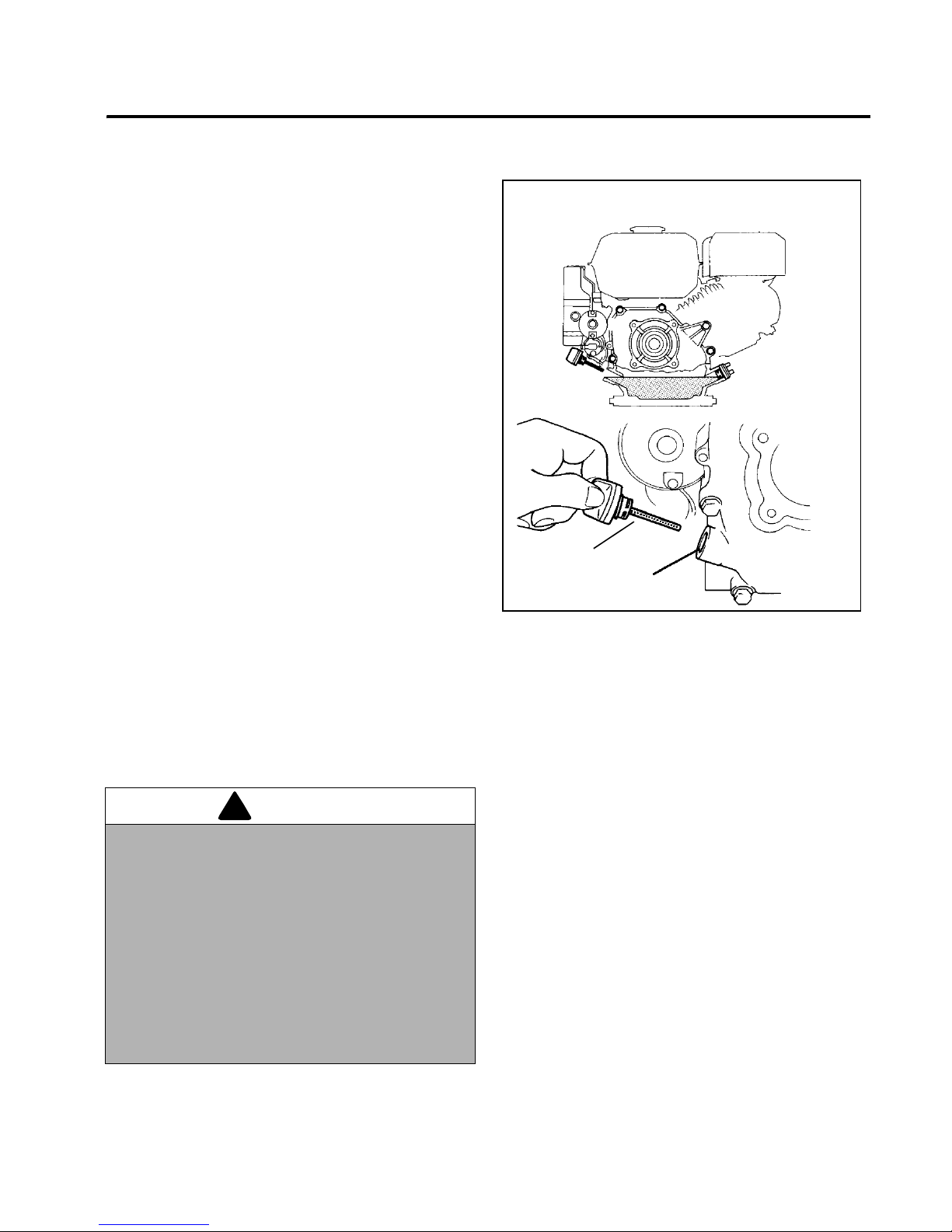

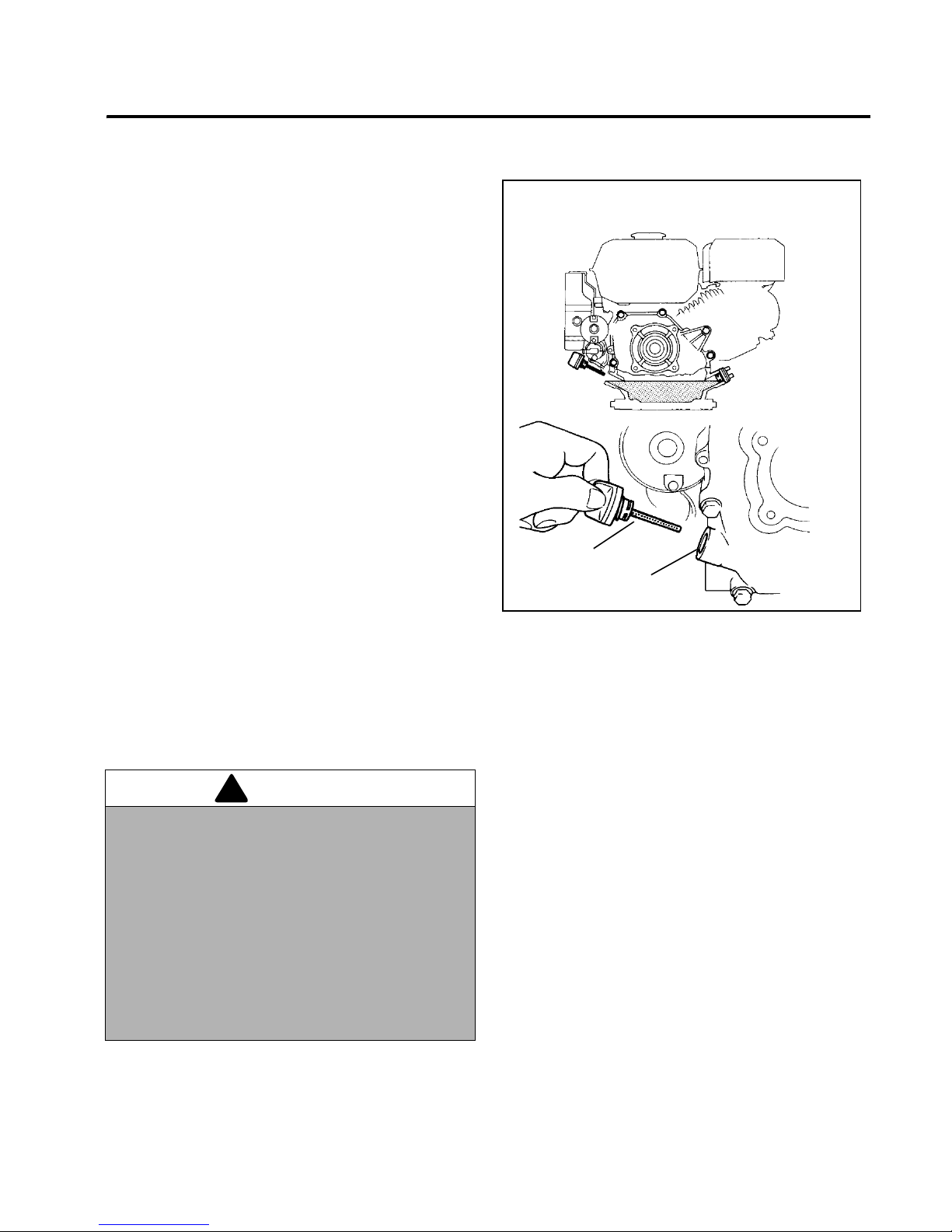

8.3 ENGINE OIL ______________________________________________________________

Check the engine oil at the start of each day, before starting the engine. If the oil level is low, remove oil filler cap and add oil as required.

Perform initial oil change after the first 20 hours of operation. Change oil every 100 hours thereafter.

See the engine manufacturer’s Owners’s Manual for detailed service information.

After adding or changing oil, start and run engine at idle with all drives disengaged for 30 seconds. Shut engine off. Wait 30 seconds and check oil level. Add oil to bring up to FULL mark on dipstick.

Use only SAE 10W30 engine oils with API classification SG.SF/CC.CD

Figure 8A

8.4 FUEL ____________________________________________________________________

Handle fuel with care - it is highly flammable. Use an

approved container, the spout must fit inside the fuel filler neck. Avoid using cans and funnels to transfer fuel.

• Store fuel according to local, state or federal ordinances and recommendations from your fuel supplier.

• Never overfill or allow the tank to become empty.

• Use clean, fresh, regular grade, unleaded gasoline minimum 86 Octane.

• See engine manual before using oxygenated (blended) fuel.

• Do not fill above the fuel filler neck.

Upper Oil Level

Oil Filler Cap

WARNING

Never remove the fuel cap from the fuel tank, or add fuel, when the engine is running or while the engine is hot.

Do not smoke when handling fuel. Never fill or drain the fuel tank indoors.

Do not spill fuel and clean spilled fuel immediately.

Never handle or store fuel containers near an open flame or any device that may create sparks and ignite the fuel or fuel vapors.

Be sure to reinstall and tighten fuel cap securely.

Page 24

8 MAINTENANCE

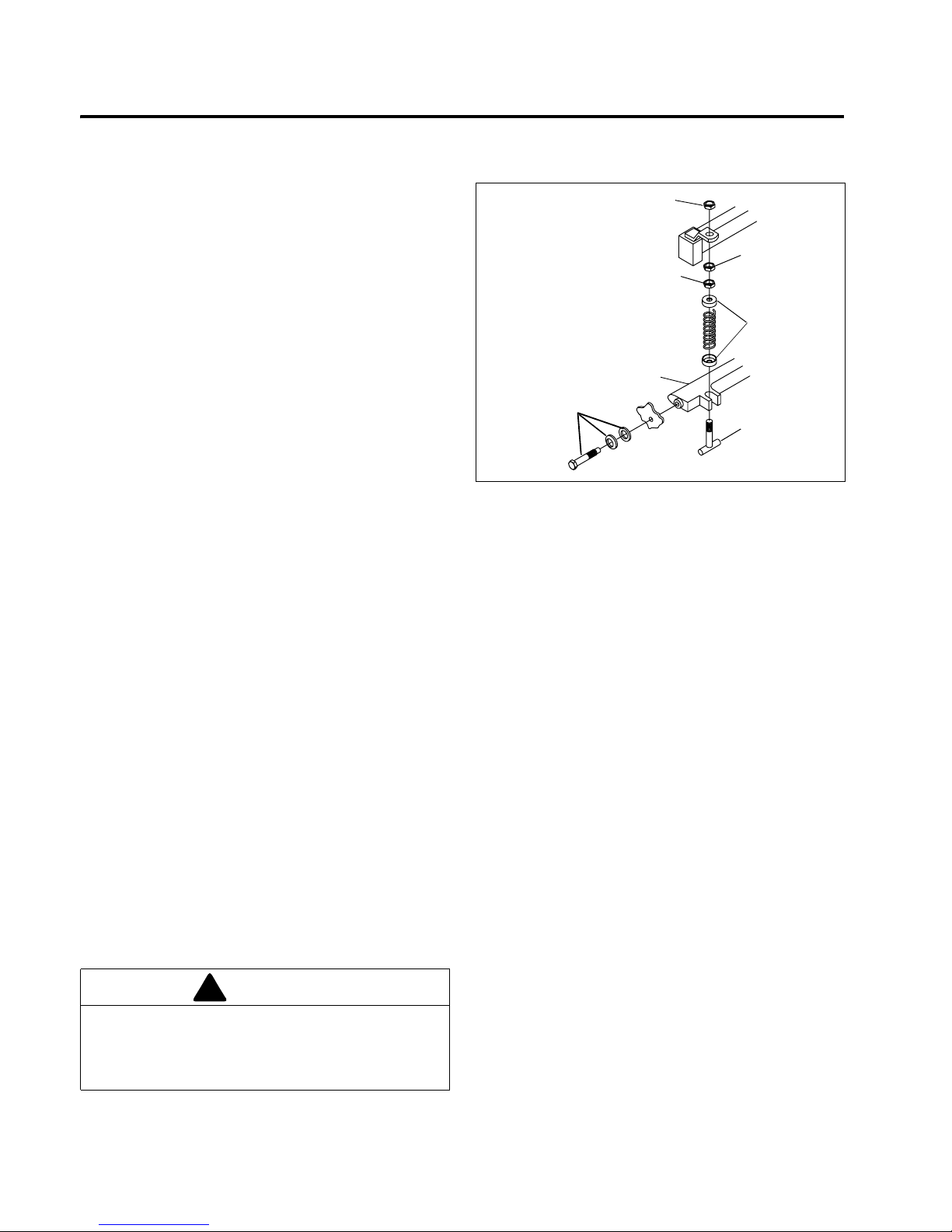

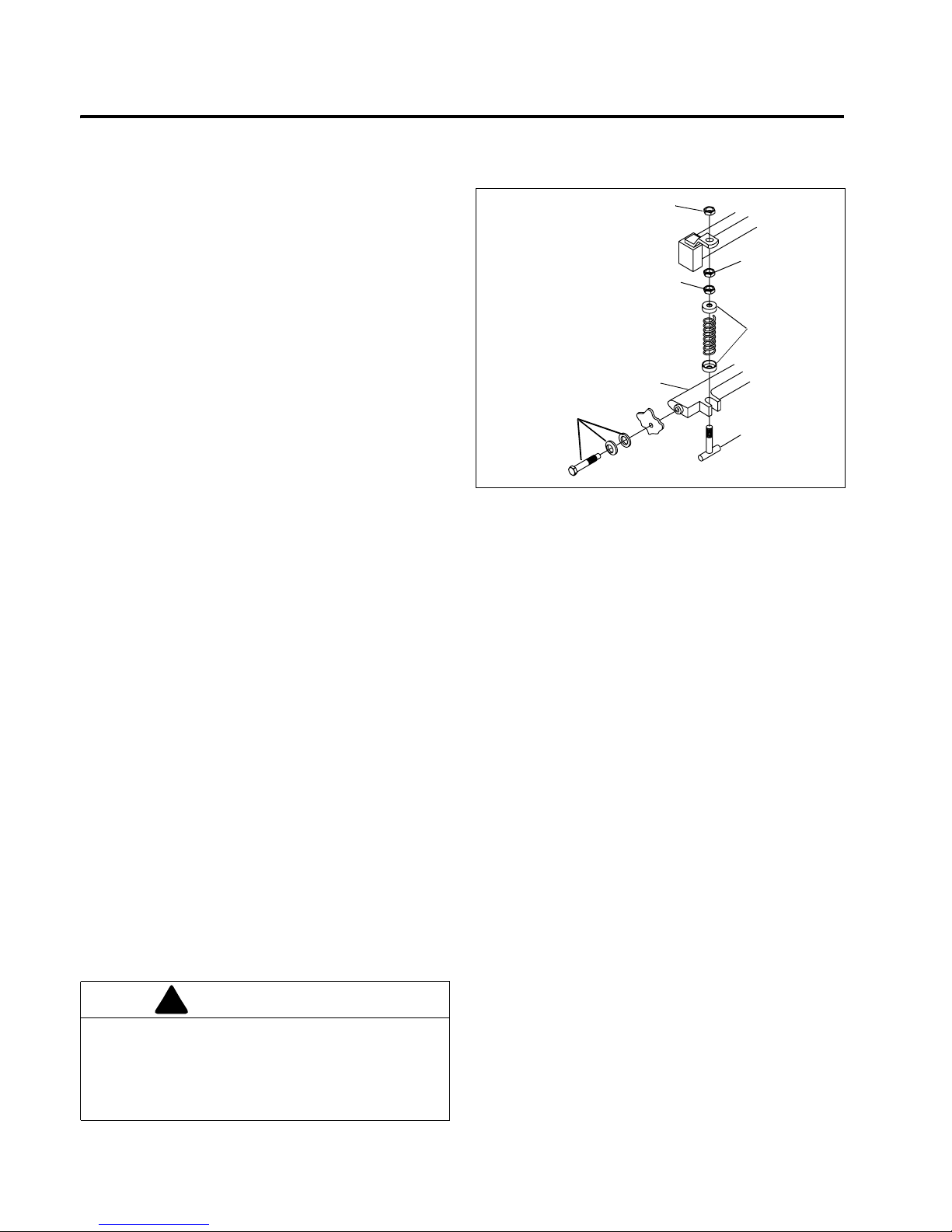

8.5 BEDKNIFE SHOE REMOVAL ________________________________________________

1. To remove the shoe (E), loosen nut (A) and turn nuts (B) counterclockwise 1/4 turn or more to bring the bedknife into light contact with the reel blades.

2. Remove mounting hardware (D) from both sides of the shoe.

3. Turn locknut (C) counterclockwise until the shoe ends are relieved of all spring pressure.

4. Rotate shoe ends out from between spring cups (F) and rod (G).

5. To replace bedknife shoe, place shoe ends between spring cups and adjusting rod ends, rotate shoe into position.

6. Align shoe mounting holes with frame and reassemble hardware (D).

7. Adjust the bedknife to the reel. Tighten all hardware.

Figure 8B

8.6 BACKLAPPING AND GRINDING _____________________________________________

Check for damage to the bedknife and reel blades. Refer to Section 7.2.

1. Determine if backlapping or grinding will restore the proper cutting edge.

2. For optimum performance use a bedknife grinder to touch-up the blade then reassemble and adjust the bedknife to the reel as described in Section 7.3.

3. Disengage reel clutch and tip machine back to rest on the handle.

4. Remove shaft cover and gasket from left side of reel. Assemble a 3/8-24 bolt and locknut to the end

of the shaft and attach to lapping machine.

a. Apply lapping compound with a long handle

brush along the entire length of the reel, (120 grit is recommended, Section 2.6).

b. Continue lapping and at the same time make a

fine adjustment on the reel and bedknife until there is a uniform clearance along the full length of the cutting edges.

5. Carefully and thoroughly remove all lapping compound from reel and bedknife before running the reel in forward direction.

8.7 TRANSPORT TIRES (OPTION) _______________________________________________

1. Keep tire properly inflated to prolong tire life. Check pressure only when the tires are cool.

2. Use an accurate, low pressure tire gauge. 6 - 8 psi - (41.3 - 55.1 kPa)

CAUTION

Unless you have the proper training, tools and

experience, DO NOT attempt to mount a tire on a rim.

Improper mounting can produce an explosion that

may result in serious injury.

Page 25

MAINTENANCE 8

8.8 WHEEL BEARING _________________________________________________________

The bearing has the word “lock” and an arrow stamped on the face. When replacing the bearing, make absolutely certain that the bearing is installed in the proper direction of rotation.

For the Right wheel, install the bearing with the “lock➡ ” arrow to the Outside of the housing.

For the Left wheel, install the bearing with the “lock➡” arrow to the Inside of the housing.

Figure 8C

8.9 STORAGE ________________________________________________________________

General

1. Wash the mower thoroughly and lubricate.

2. Repair and paint damaged or exposed metal.

3. Inspect the mower, tighten all hardware, replace

worn or damaged components. Refurbish the reel and bedknife.

4. Back the bedknife away from the reel and apply a

light coat of rust preventative oil on the reel blades and bedknife,

5. Store the mower on kickstand so the load is off the

tires. The front roller or Turf Groomer should be resting on a wood board.

6. Keep the mower and all its accessories clean, dry

and protected from the elements during storage. Never store equipment with fuel in the tank inside a building where fumes may reach an open flame or spark.

7. Do not store near flammable debris.

Engine

1. While the engine is warm, remove drain plug, drain

the oil from the crankcase. Install drain plug and refill with fresh oil. Torque drain plug to 22 ft. lb. (30 Nm).

2. Clean exterior of engine. Paint the exposed metal or

apply a light coat of rust preventative oil.

3. To prevent the build-up of gum residues and vanish

films, fill the tank with stabilized fuel. Use an antioxidant fuel conditioner, such STA-BIL®. Read and follow the instructions on the container.

4. Operate the engine for about 5 minutes to distribute

the treated fuel. Stop the engine, close the fuel shut-off valve and let the engine cool. Drain fuel.

5. Remove the spark plug and pour about one ounce of SAE 30 oil into the cylinder. Crank engine slowly by hand to distribute oil over the cylinder wall. Replace the spark plug.

6. Pull the starter rope slowly until resistance is felt. Continue pulling until the notch on the starter pulley aligns with the hole on the recoil starter. At this point, the intake and exhaust valves are closed.

After Storage

1. Check or service the fuel filter and air cleaner.

2. Check oil level in the engine crankcase.

3. Fill the fuel tank with fresh fuel. Open fuel shut off valve.

4. Remove all oil from the cutting edges. Readjust reel-to-bedknife and cutting height.

5. Support mower so traction drum is off the ground and disengage reel clutch. Start the engine and operate at 1/2 throttle. Allow enough time for the engine to become properly warmed and lubricated.

NOTE: The traction drum will rotate with engine running at 1/2 throttle.

GK14

Inside

Outside

WARNING

Never operate the engine without proper ventilation; exhaust fumes can be fatal if inhaled.

Page 26

8 MAINTENANCE

8.10 TROUBLESHOOTING ______________________________________________________

Before making any adjustments or performing maintenance, read maintenance section for procedures and warnings.

Symptoms Probable Causes Solution

Engines does not start Choke in wrong position See Engine Manual

Empty fuel tank or dirty fuel Drain and refill with fresh, clean fuel Fuel shut-off valve Open valve Engine / Spark Plug See Engine Manual Engine switch off Turn on switch

Engine hard to start or runs erratically, Choke in wrong position See Engine Manual stalls, looses power or stops Fuel leaks, dirty or incorrect fuel Tighten fuel hose clamps

Refill with proper grade, clean fuel Loose wiring Check spark plug wire Air intake plugged Clean air-intake and air cleaner Vent in fuel cap plugged Clean fuel cap

Mower does not react to O.P.C. lever Parking brake engaged Disengage brake

Reel clutch See Section 5.2

Reel does not cut, cuts unevenly Misadjusted Adjust, see (Section 7.2, Section 7.3

and Section 7.5) Position of reel clutch lever Engage lever

Page 27

MAINTENANCE 8

8.11 LUBRICATION ____________________________________________________________

The mower was designed for minimum lubrication. Over greasing will produce high loads on the bearings and engine; thereby reducing the performance of the machine.

All maintenance intervals must be performed more frequently when operating in extremely dusty conditions.

1. Always clean the grease fitting before and after lubricating.

2. Apply grease with a manual grease gun and fill slowly until grease begins to seep out. DO NOT use compressed air guns.

3. For smooth operation of pivot points and other friction points, apply several drops of SAE 30W oil.

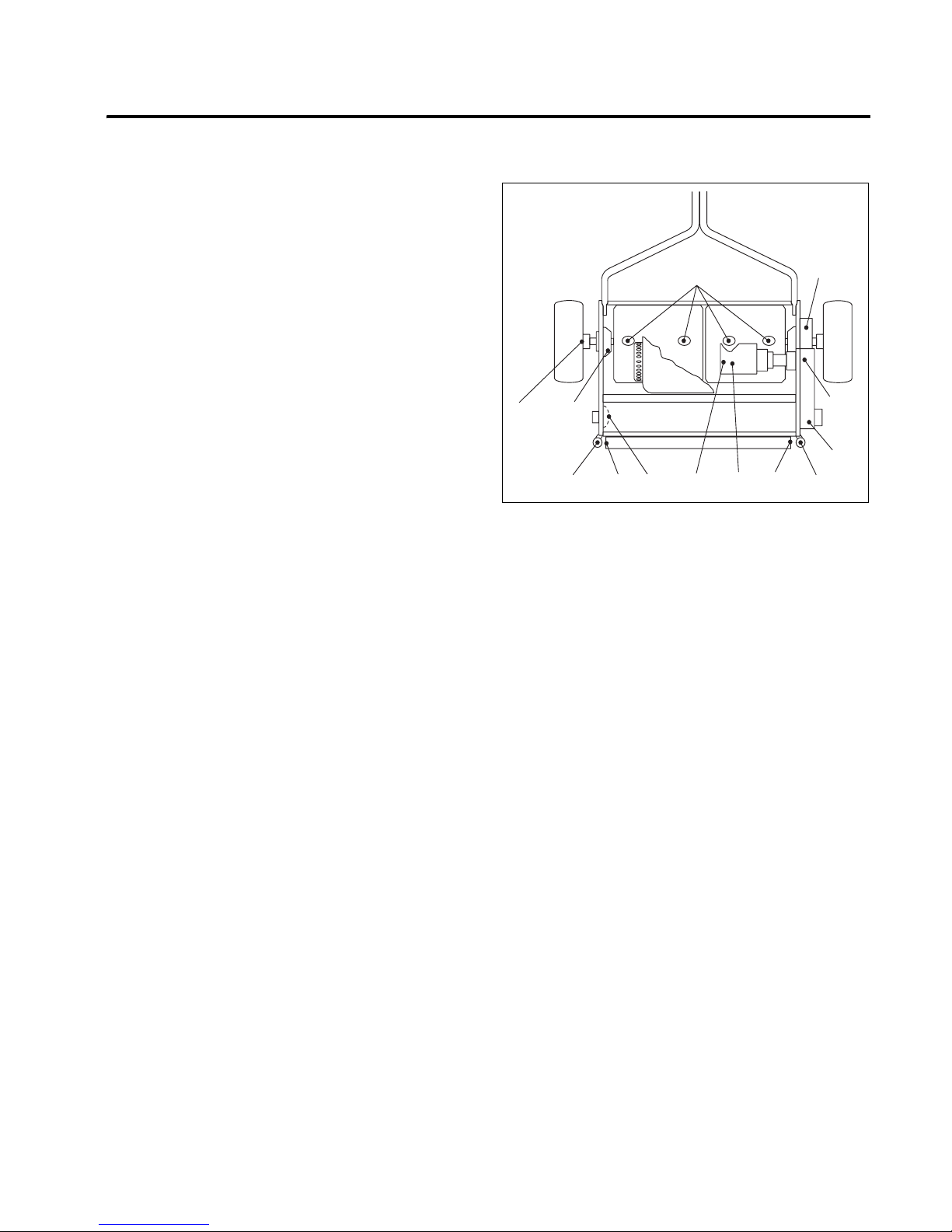

Figure 8D

8.12 MAINTENANCE CHART_____________________________________________________

Recommended Inspection and Lubrication Intervals.

Daily 20 50 100 300 Yearly Lubricant

Air Cleaner.......................................I ........................................C

Combustion Chamber........................................................................................................... C

Engine Oil ........................................ I .................. R ........................................R.......................................... ...................... I

Fuel Line ............................................................................................................................................... R - 2 yrs

Spark Plug .....................................................................................................A/R

Valve Clearance ................................................................................................................... A

Grease Locations (Figure 7C)

1 - Roller .......................................................... L.................................................................................... L..... ........... .... II

2 - Height Adj. ........................................................................ L ... ........... ........... ........... ........... ........... ........... ........... ............ II

3 - RT Reel Shaft ............................................. L...................................................................................... .... ........... ...... II

4 - Traction Roller............................................. L...................................................................................... . ........... ......... II

5 - Clutch Shaft Bearing.......................................................................................................................... L........... ......... II

6 - Clutch Pivot Shaft .............................................................................................................................. L..... ........... ....II I

7 - Clutch Needle Bearing........................................................................................................................ . ........... ....... I II★

8 - Traction Hub ........................... ................... L...................................................................................... ...... ........... ....III

9 - Wheel Bearings ............................................................................................................ .................... L... ........... ...... II

10 - Reel Clutch Lever ..................................... L...................................................................................... ......... ........... . II

11 - Chain Case ................................................................................................................. ....................R..... ...............IV

A - Add or Adjust C - Clean I - Inspect L- Lubricate R - Replace

Lubricants

I - SAE 10W-30 Classified API SF or SG. II - Lithium Grease NLGI - Grade 2. III - Lubriplate® grease, Jacobsen Part No. 5001581 IV - SAE EP-140 Oil - Drain and Refill

★ - Apply a light coat

12123

Page 28

9 NOTES

Page 29

NOTES 9

Page 30

rätten att reproducera detta material eller delar av det i någon form.

Att beställa reservdelar

1. Skriv hela ditt namn och din fullständiga adress på

beställningssedeln.

2. Förklara vart och hur leveransen ska göras.

3. Ange produktnummer, namn och det serienummer som är instansat på din produkts märkplåt.

4. Beställ med angivande av antal, katalognummer, färgkod och den beskrivning som finns i reservdelslistan.

5. Skicka till eller lämna in hos en auktoriserad återförsäljare för Jacobsen.

6. Inspektera alla försändelser vid mottagandet. Om någon del saknas eller är skadad, klaga genast på transportören, innan leveransen accepteras.

7. Returnera inte material utan ett förklarande brev, angivande vad som returneras. Transportkostnaderna måste betalas i förväg.

Bruk av andra delar än de som är auktoriserade ogiltigförklarar garantin.

Denna manual är till för underhåll och justering av denna utrustning.

Använd underhålls- och justeringsinstruktionerna i den här handboken och driftsanvisningarna i handboken för säkerhet och drift för att utföra underhåll på maskinen.

Operatören måste hålla handboken för säkerhet och drift tillgänglig för referens.

Innehållsförteckning

1 SÄKERHET

1.1 Säker användning ................................................ 4

1.2 Viktiga säkerhetsanmärkningar ........................... 5

2 SPECIFIKATIONER

2.1 Produktidentifiering .............................................. 6

2.2 Motor ....................................................................6

2.3 Klippare ................................................................ 6

2.4 Drivning och differential .......................................6

2.5 Vikt ....................................................................... 7

2.6 Tillbehör ............................................................... 7

3 DEKALER

3.1 Dekaler ................................................................ 8

4 INITIAL KONTROLL

4.1 Allmänt................................................................. 9

4.2 Initial kontroll ........................................................9

5REGLAGE

5.1 Symbole............................................................. 10

5.2 Reglage ............................................................. 10

6 DRIFT

6.1 Daglig inspektion ............................................... 12

6.2 Operatörnärvarospaken (OPC) .......................... 12

6.3 Procedurer för användning ................................13

6.4 Starta/stoppa motorn ......................................... 14

6.5 Transporthjul (valfri utrustning 62293) ............... 15

6.6 Gräsfångare ....................................................... 15

6.7 Klippning ............................................................16

6.8 Dagligt underhåll ................................................17

7 JUSTERINGAR

7.1 Allmänt ............................................................... 18

7.2 Cylinder till fast kniv ............................................18

7.3 Fast kniv .............................................................19

7.4 Broms .................................................................19

7.5 Klipphöjd .............................................................20

7.6 Handtag ..............................................................20

7.7 Specifikation av åtdragningsmoment .................21

8 UNDERHÅLL

8.1 Allmänt ............................................................... 22

8.2 Motor ..................................................................22

8.3 Motorolja .............................................................23

8.4 Bränsle ...............................................................23

8.5 Borttagning av den fasta knivens sko .................24

8.6 Honing och slipning ............................................24

8.7 Sportdäck (tillval) ................................................24

8.8 Hjullager .............................................................25

8.9 Förvaring ............................................................25

8.10 Felsökning ..........................................................26

8.11 Smörjning ...........................................................27

8.12 Underhållstabell ..................................................27

9 ANTECKNINGAR

LITOGRAFI I USA 6-2005

Page 31

Föreslagen lagerhållning

För att hålla din utrustning i gott arbetsskick och produktiv, håll ett lager av de mest använda serviceföremålen. Vi har inkluderat katalognummer för extra stödmaterial och utbildningshjälpmedel. En mer komplett lista över tillbehör och anslutningar finns i avsnittet Specifikationer.

Hur denna handbok används

Förkortningar

N/S - Tillhandahålls inte separat, kan endast erhållas genom beställning av huvudkomponent eller sats. AR - Variabel mängd eller mått krävs för att erhålla korrekt justering. Symboler som ▲, bredvid ett katalognummer indikerar att det finns en anmärkning som innehåller mer

information som är viktig för beställandet av den delen.

Markerade poster

Poster märkta med punkt före indikerar delar som är inkluderade i ett montage eller en annan komponent. Dessa delar kan beställas separat eller som en del av huvudkomponenten.

Post Del nr. Ant. Beskrivning Serienummer/anmärkn.

▲ 1 123456 1 Montering, ventil Anger sammansatt komponent

2 789012 1 Ventil, lyft Inkluderar posterna 2 & 3 3 345678 1 • Handtag Separat del, ingår i 2 4 N/S 1 • Tätningssats Ej separat, ingår i 2 5 901234.6 1 Skruv 1/4 - 20 X 2 sexkant Indikerar del Jacobsen målad brandgul

Servicedelar

Underhållsmaterial

Ant. Del nr. Beskrivning Ant. Del nr. Beskrivning

5002605 11-bladig cylinder 101804 Spider 503477 55 cm högprofils fast kniv 102098 Drev, mellandrev 503478 55 cm lågprofil fast kniv 202947 Drev 503479 55 cm Tournament fast kniv 164056 Bromsband 5002887 55 cm Super Tournament fast kniv 366648 Tätning, fett 3006511 Bricka 337677 Tätning, olja

Ant. Del nr. Beskrivning

4131595 Teknisk manual

Ant. Beskrivning

Handbok för service Video för utbildning av operatörer

Page 32

1 SÄKERHET

1.1 SÄKER ANVÄNDNING _____________________________________________________

1. Säkerheten är beroende av medvetenhet, insikt och korrekthet hos dem som använder och underhåller utrustningen. Låt aldrig minderåriga köra maskiner.

2. Det är ditt ansvar att läsa denna handbok och all dokumentation kring utrustningen (motorhandboken, tillbehör och anslutningar). Om operatören inte kan läsa svenska är det ägarens ansvarsområde att förklara innehållet i denna handbok för denne.

3. Lär dig det korrekta sättet att använda denna maskin, placering av och avsikt med reglage och mätare innan du kör maskinen. Arbete med obekant utrustning kan leda till olyckor.

4. Låt aldrig någon köra eller underhålla maskinen eller dess anslutningar utan korrekt utbildning och förstådda instruktioner, eller som är påverkad av alkohol eller narkotika.

5. Bär all nödvändig skyddsutrustning för skydd av händer, ögon, huvud och fötter. Kör endast maskinen i dagsljus, eller med god belysning.

6. Undersök terrängen för att fastställa vilka tillbehör och anslutningar som behövs för att kunna utföra ett ordentligt och säkert jobb. Använd endast tillbehör och anslutningar från Jacobsen.

7. Var uppmärksam på hål i marken och andra dolda risker.

8. Inspektera det område maskinen ska användas i. Plocka upp allt skräp du hittar innan körningen. Var uppmärksam på överliggande hinder (låga trädgrenar, elledningar etc.) liksom underjordiska hinder (sprinklers, rör, rötter etc.). Var försiktig vid körning i ett obekant område. Var uppmärksam på dolda risker.

9. Transportera aldrig passagerare. Se till att åskådare och husdjur håller sig på avstånd.

10. Rikta aldrig maskinens avläggning mot åskådare, låt ingen komma i närheten när du kör. Ägaren/föraren kan förhindra och är ansvarig för skador på sig själva, åskådare och egendom.

11. Använd aldrig utrustning som har defekter eller saknar dekaler, skydd, avläggningsavböjare eller annan skyddsutrustning säkrade på sina respektive platser.

12. Koppla aldrig bort eller förbi en strömbrytare.

13. Koloxid i avgaserna kan vara livsfarligt att andas in. Kör aldrig motorn utan ordentlig ventilation.

14. Bränslet är ytterst lättantändligt och ska hanteras försiktigt.

15. Håll motorn ren. Låt motorn svalna och ta alltid loss tändkabeln från tändstiftet innan förvaringen.

16. Placera enheten på en plan yta, koppla ur alla drivningar och lägg i parkeringsbromsen innan motorn startas.

17. Lokala förordningar kan innehålla bestämmelser om operatörens ålder.

18. Kör maskinen tvärs över sluttningen (horisontellt), inte upp och ned för den (vertikalt).

19. Kör alltid maskinen med en hastighet som ger dig full kontroll över maskinen. Var säker på ditt fotfäste, håll stadigt i handtaget och gå, spring aldrig.

20. Innan du rengör, justerar eller reparerar utrustningen ska du stänga av motorn, koppla ur tändstiftskabeln och hålla den ifrån tändstiftet för att förhindra att motorn startas av misstag.

Denna maskin är avsedd att köras och underhållas som beskrivet i denna handbok och den är avsedd för yrkesmässigt underhåll av gräsplaner. Den är inte avsedd för användning i bruten terräng eller i långt gräs.

VARNING

UTRUSTNING SOM ANVÄNDS FEL ELLER AV OUTBILDAD PERSONAL KAN VARA FARLIG

Bekanta dig med placeringen och den korrekta användningen av alla reglage. Oerfarna operatörer ska instrueras av

någon som känner till utrustningen innan de tillåts hantera maskinen.

Page 33

SÄKERHET 1

1.2 VIKTIGA SÄKERHETSANMÄRKNINGAR_______________________________________

Denna symbol används för att uppmärksamma dig på potentiella risker.

FARA - Indikerar en omedelbart förestående riskabel situation som om den inte undviks KOMMER ATT resultera i

dödsfall eller allvarlig skada.

VARNING - Indikerar en potentiellt farlig situation som om den inte undviks KAN resultera i dödsfall eller allvarlig

skada.

VAR FÖRSIKTIG - Indikerar en potentiellt farlig situation som om den inte undviks KAN resultera i mindre till

medelstora skador på person eller egendom. Kan även användas till att varna för osäkra arbetsmetoder.

För tydlighetens skull saknar vissa illustrationer skydd eller plattor som är öppna eller borttagna. Under inga omständigheter ska denna utrustning användas utan dessa säkerhetsdetaljer väl fastsatta på sina platser.

Genom att följa alla instruktioner i denna handbok kommer du att förlänga maskinens livslängd och upprätthålla maximal effektivitet. Justering och underhåll ska alltid utföras av en kvalificerad tekniker.

Om mer information eller service behövs, kontakta din auktoriserade återförsäljare för Jacobsen, som alltid är informerad om de senaste metoderna att underhålla denna utrustning och som kan ge snabb och effektiv service.

Användningen av andra än original, eller av Jacobsen reservdelar och tillbehör kommer att ogiltigförklara garantin.

VARNING

Operatörens närvarokontroll på denna maskin stänger av cylinder och dragkraftsdrivningarna om operatören släpper spaken.

För att skydda föraren och andra från skador ska maskinen aldrig användas om närvarokontrollen är försatt ur spel (urkopplad eller felfungerande).

VARNING

1. Oavsett orsak, innan du lämnar operatörpositionen ska du: a. Koppla ur alla drivningar.

b. Lägga i parkeringsbromsen. c. Stänga av motorn.

2. Håll undan händer, fötter och kläder från rörliga delar. Vänta på att alla rörelser ska stanna innan du rengör, justerar eller underhåller maskinen.

3. Håll arbetsområdet fritt från åskådare och husdjur.

4. Klossa eller blockera hjulen om maskinen lämnas på en sluttning.

5. Använd aldrig klipputrustning utan att avläggningsavböjaren sitter säkert på sin plats.

Page 34

2 SPECIFIKATIONER

2.1 PRODUKTIDENTIFIERING __________________________________________________

63280..............................559 mm Professionell

greenklippare med kontrollsystemet InCommand™, 2,98 kW bensinmotor (Honda), Operatörnärvarospak, gräsfångare, bromsar och stöd.

Serienummer .................En märkplåt, liknande den som

visas, anger serienumret och är placerad på traktorns ram, till höger om föraren, strax över bakaxeln.

Ange alltid detta serienummer för enheten vid beställning av reservdelar eller frågar efter serviceinformation.

2.2 MOTOR__________________________________________________________________

Motor................................ Honda GX-120 K1Q JG2 4-takt,

2,98 kW vid 4 000 v/min

Hastighet.......................... Hög tomgång – 3 300 ± 100 v/min

Låg tomgång – 1 700 ± 100 v/min

Bränsle............................. Regularbensin (Blyfri)

Bränsletank......................2,5 liter

Använd ren, färsk blyfri regularbensin, minst 85 oktan.

Motorolja . . . . . . . . . . . Kapacitet: 0,6 l

Typ: SAE 10W-30, API Klass SF eller SG

2.3 KLIPPARE _______________________________________________________________

Klipphöjd ......................... 2 till 11 mm

Fasta knivar .................... Härdat kolstål

Hög profil ........................ Ger 4 mm klipp

Låg profil ......................... Ger 2,8 mm klipp

Tournament .................... Ger 2 mm klipp

Super Tournament.......... Ger 1,6 mm klipp

Klippfrekvens .................. 5 mm

Cylinder .......................... 127 mm diameter härdat

höghaltigt mangankolstål

Cylinderkoppling............. Separata kuggar

Reduktionsförhållande,

cylinder ........................... 2.25:1

Klippbredd ...................... 559 mm

2.4 DRIVNING OCH DIFFERENTIAL______________________________________________

Drivkoppling .................... Centifugal, kopplas in vid

2000 RPM Reduktionsförhållande,

framdrivning .................... 24:1

Fram- och

cylinderdrivning............... Kedjedrivning

Transportdäck................. (2) dubbelriktade, pneumatiska

11 x 4 Goodyear Softrac

Däcktryck ........................ 41 till 55 kPa

Differential....................... Komplett fordonstyp, sitter i

framdrivningstrumman

Bakre drivningstrumma... Aluminiumlegering,

2 sektioner: 197 mm x 278 mm (Y.D.)

Körhastighet ................... 4,7 km/h @ 3000 rpm

Produkt

EEC

Ljudstyrka

Vibration m/s

Armar

63280 94 8,237

CHARLOTTE, NC

YEAR OF PRODUCTION:

MADE IN U.S.A.

A Textron Company

63280 1601

2005

Page 35

SPECIFIKATIONER 2

2.5 VIKT_____________________________________________________________________

Vikt (massa) PGM 22.............85 kg med uppsamlare, rulle

och stöd.

2.6 TILLBEHÖR ______________________________________________________________

Kontakta den lokala återförsäljaren för Jacobsen för en komplett lista över tillbehör och redskap.

PGM MagKnife modifieringssats............................. 4131020

Pneumatiska transportdäck ........................................ 62293

Främre drivverk........................................................... 68557

Borste, främre rulle ..................................................... 68536

Gräsuppsamlare ......................................................... 68121

Polerad monterad skivrulle ......................................... 68527

Polerad maskinbearbetad aluminium rulle.................. 68614

Polerad maskinbearbetad stålrulle.............................. 68613

Styrhjul........................................................................ 68612

Klipphöjdsmätare ...................................................... 158568

Läppningsblandning (kornstorlek 120)..........5002489 – 5 kg

.................................................................5002491 – 12,5 kg

Lampsats ................................................................ 5002962

Orange färg (450 ml spray)....................................... 554598

Tryckborste ................................................................. 68500

Jämn rulle med skrapa................................................ 68530

Mjuk roterborste (kräver 68557).................................. 68560

Solid tubrulle med skrapa ........................................... 68641

Turf Groomer .............................................................. 68579

Vertikalrulle ................................................................ 68556

10 l bränsledunk........................................................ 554948

20 l bränsledunk........................................................ 554949

Mower Caddy PGM-spaksats ..................................... 68652

Mower Caddy .............................................................. 68648

Page 36

3 DEKALER

3.1 DEKALER________________________________________________________________

Lär dig vad dekalerna betyder - de är viktiga för ett säkert användande av maskinen. SKADADE DEKALER SKA OMEDELBART ERSÄTTAS.

! VAR FÖRSIKTIG

1. Read operator’s manual before operating machine.

2. Keep shields in place and hardware securely fastened.

3. Before you clean, adjust or repair this equipment, disengage all drives, engage parking brake and stop engine.

4. Keep hands, feet and clothing away from moving parts.

5. Never carry passengers.

6. Keep bystanders away.

361854

! FARA

Undvik allvarlig kroppsskada genom att

3001235

stänga av motorn och koppla från cylindrarna innan arbete med klipparen eller tömning av korgar.

SÄKERSTÄLL ATT DRAGKRAFTS-

VAR FÖRSIKTIG

3001790

KOPPLINGENS SPAK ÄR I FRILÄGE INNAN MOTORN STARTAS.

LÅT MOTORN SVALNA I

! VAR FÖRSIKTIG

362764

TVÅ MINUTER FÖRE

BRÄNSLEPÅFYLLNING

4127335

! VARNING

Modell 518A 95,3 kg

Modell 522A 101,2 kg Modell 526A 123,4 kg

2811102

Modell 522TA 100,7 kg

Modell PGM 19 84,0 kg Modell PGM 22 85,0 kg

Modell TC22 101,1 kg

Fordonets vikt:

Håll åskådare på avstånd. Opererade inte utan vakterna på plats.

VARNING

4146636

TILL HINDRA SKADA OCH OAVSIKTLIG GRIPA FÖRBINDELSE JUSTERADE INTE MOTOR FART ANVÄNDANDE SPJÄLL NIVÅ PÅ MOTOR. ALLTID RÄTTA MOTOR FART ANVÄNDANDE DEN OPC HANDTAG OCH SPJÄLL PADDEL.

Page 37

INITIAL KONTROLL 4

4 INIT IAL KO NTROL L

4.1 ALLMÄNT ________________________________________________________________

Installation och test av enheten ska alltid utföras av en utbildad tekniker som är förtrogen med handhavandet av utrustningen.

Läs alla instruktioner noggrant och förvissa dig om att du förstår dem innan du fortsätter med installationen. Se till att du är medveten om riskerna och följ säkerhetsföreskrifterna.

Referenserna HÖGER, VÄNSTER, BAK och FRAM utgår från förarens position, med blicken framåt.

Tillbehör som inte medföljer denna produkt måste beställas separat. Följ instruktionerna som medföljer tillbehören för installation och reservdelar.

Den här maskinen levereras färdigmonterad. Efter uppackning ska du utföra den initiala kontrollen, funktionskontrollerna och testa OPC.

4.2 INITIAL KONTROLL ________________________________________________________

1. Gör en okulärbesiktning av hela enheten och leta efter tecken på slitage, lösa delar och komponenter som skadats under transport.

2. Kontrollera ev. skador på lacken och dekalerna. Dekalerna ger viktig information om handhavande och säkerhet. Ersätt alla dekaler som saknas eller är svårtydda.

3. Kontrollera att oljenivån i motorn är i övre fyllnadsläget när motorn är kall.

4. Kontrollera att inga bränsle- eller oljeläckage förekommer.

5. Kontrollera smörjpunkterna.

VAR FÖRSIKTIG

Försök inte att använda maskinen om du inte är

förtrogen med den här sortens utrustning och vet

hur alla kontroller ska skötas.

VAR FÖRSIKTIG

Den initiala kontrollen ska utföras endast när motorn är avstängd och alla vätskor har kylts av.

Koppla ur alla drivningar, lägg i handbromsen och stäng av motorn.

Page 38

5 REGLAGE

5 REGL AGE

5.1 SYMBOLE________________________________________________________________

5.2 REGLAGE________________________________________________________________

A. Parkeringsbroms – Används när klipparen lämnas

utan uppsikt, eller som färdbroms vid transport.

B. Paddelreglage – Styr motorns varvtal när OPC-

handtaget är nedtryckt. Tryck på reglagets (+)-sida för att öka motorns varvtal. Tryck på reglagets (-)sida för att minska motorns varvtal.

C. OPC-handtag – Nedtryckning av detta handtag

ökar motorns varvtal, vilket aktiverar centrifugalkopplingen. Släpp handtaget för att sätta motorn i tomgång. Handtaget måste vara uppe för att motorn skall kunna startas.

D. Tändningslås – Tändningslåset aktiverar och

kopplar ur tändsystemet. Tändningslåset måste vara i läget PÅ för att motorn ska gå. Vridning av tändningslåset till läget AV stänger av motorn.

Figur 5A

Figur 5B

Upplåst

Låst

Bränsle Bensin

Choke

Motor Av

Motor Kör

Snabb Långsam

Trottel

Operatörens närvarospak

Motor

Ilagd Urlagd

Parkeringsbroms

VARNING

Försök inte att köra traktorn förrän du läst handboken för operatörer och känner till hur du ska manövrera alla reglage korrekt.

Lär dig vad ikonerna ovan betyder. Lär dig placeringen av och syftet med reglage och mätare innan du kör denna traktor.

Page 39

REGLAGE 5

E. Dragkraftskopplingens spak – För att frikoppla,

vända handtaget (E) till punkt nedåt. Stäng alltid koppling när klipparen er transporterat.

F. Chokespak – Chokespaken öppnar och stänger

chokespjället i förgasaren. Det STÄNGDA läget berikar bränsleblandningen för start av en kall motor. Det ÖPPNA läget ger korrekt bränsleblandning för drift efter start och vid start av en varmkörd motor.

G. Bränslekran – Bränslekranen öppnar och stänger

anslutningen mellan bränsletanken och förgasaren. Spaken måste vara i läget PÅ för att motorn ska gå. När motorn inte används ska spaken föras till AV för att förhindra att förgasaren översvämmas och reducera risken för bränsleläckage.

Obs: Innan klipparen lutas bakåt för justeringar måste bränslekranen vridas till AV för att förhindra att bränsle läcker ned i vevhuset.

H. E-Stop - Med vilken man kan stänga av motorn.

Tryck ner kontakten stäng av motorn, rycka upp för starta.

Figur 5C

Figur 5D

VARNING

Förhindra skador på personer och egendom genom att aldrig lägga in dragkraften eller cylindern med gående motor eller föraravkännaren i ingrepp.

FARA

Håll undan händer och fötter från klipparenheten så att du undviker allvarliga skärsår.

OFF

Page 40

6 DRIFT

6.1 DAGLIG INSPEKTION ______________________________________________________

1. Utför en visuell inspektion av hela enheten, leta efter tecken på slitage, lösa delar och saknade eller skadade komponenter. Kontrollera att det inte läcker olja eller bränsle och att anslutningar är säker åtdragna samt att slangar och rör är i bra skick.

2. Kontrollera bränsleförsörjningen, kylarvätskans nivå, vehusets olja och luftrenarindikator. Alla vätskor ska vara vid fullnivåmärket med kall motor.

3. Kontrollera att alla klippare är injusterade till samma klipphöjd.

4. Säkerställ att maskinen är smord och att transporthjulen håller korrekt lufttryck.

5. Kontrollera systemet med operatörnärvarospaken (Avsnitt 6.2).

6.2 OPERATÖRNÄRVAROSPAKEN (OPC) ________________________________________

1. Detta system (OPC) är avsett att skydda operatören och andra från skador genom att stänga av cylindern och drivmekanismen så snart som OPC-handtaget släpps. Enheten är också utrustad med en stoppbrytare (E-stop) med vilken man kan stänga av motorn från operatörens position.

2. Testa systemet:

a. Placera klipparen på stödet. b. Koppla ur cylinderns kopplingsreglage (E).

3. Starta motorn. a. Skjut handtaget mot vänster och lägg i OPC-

handtaget.

b. Motorns varvtal ökar, drivmekanismen greppar

och hjulen börjar snurra.

c. Släpp OPC-handtaget. Handtaget måste kopplas

ur, motorn gå på tomgång och drivmekanismen upphöra.

d. Tryck ner E-stoppbrytaren. Motorn skall stanna

omedelbart.

4. Om drivmekanismen greppar innan OPC-handtaget

har tryckts ned eller om drivmekanismen fortsätter att rotera efter att OPC-handtaget har släppts ska motorn omedelbart stängas av. Sedan måste systemet repareras.

VAR FÖRSIKTIG

Den dagliga inspektionen ska endast utföras när

motorn är avstängd och alla vätskor är kalla. Sänk

ned klipparna på marken, dra åt parkeringsbromsen,

stoppa motorn och ta ut tändningsnyckeln.

VARNING

Använd aldrig utrustningen med detta säkerhetssystem urkopplat eller ur funktion. Koppla inte ur eller förbi någon kontakt.

Page 41

DRIFT 6

6.3 PROCEDURER FÖR ANVÄNDNING ___________________________________________

1. Under inga omständigheter får motorn startas då operatören eller åskådare befinner sig framför cylindern.

2. Ha aldrig igång motorn i ett inhägnat område.

3. Håll borta händer och fötter från rörliga delar och skärdelar. Undvik att göra justeringar då motorn är igång.

4. Kör inte klippare eller redskap med lösa, skadade eller saknade komponenter. När möjligt ska gräset klippas torrt.

5. Klipp först en testyta för att lära dig maskinen och reglagen ordentligt.

Obs: Förhindra skador på cylinder och fast kniv genom att aldrig köra cylindern utan att den klipper gräs. Överskott på friktion och värme utvecklas mellan kniv och cylinder vilket skadar eggarna.

6. Studera arbetsområdet för att fastställa bästa och säkraste procedur för arbetet. Tänk på gräsets höjd, typ av terräng och ytans skick. Varje tillstånd kräver sina justeringar eller förebyggande åtgärder. Använd endast tillbehör och redskap som godkänts av Jacobsen.

7. Var uppmärksam på riktningen på klipparens avläggning och rikta aldrig materialavläggning mot åskådare. Låt aldrig någon komma nära maskinen när den är igång. Ägaren/föraren är ansvarig för skador på åskådare och/eller och skador på deras egendom.

8. Använd omdöme vid klippning nära grusytor (vägar, parkeringsplatser, vagnsspår etc.). Stenar som slungas av redskapet kan orsaka allvarliga skador på åskådare och/eller skada utrustningen.

9. Släpp upp cylinderkopplingen för att stanna bladen när klipparen inte används.

10. Koppla från cylindern vid korsande av stigar eller vägar. Se upp för trafiken.

11. Stoppa och inspektera utrustningen omedelbart om du slår mot ett hinder eller om maskinen börjar avge onormala vibrationer. Reparera utrustningen innan arbetet återupptas.

12. Sakta ned och var extra försiktig på sluttningar. Var försiktig vid arbete nära branter.

13. Titta bakåt och nedåt innan du backar för att vara säker på fri väg. Var försiktig när du närmar dig blinda hörn, buskar, träd och andra objekt som kan skymma sikten.

14. Använd aldrig händerna för att rengöra klippenheterna. Använd en borste till att avlägsna gräsrester från bladen. Bladen är extremt vassa och kan orsaka allvarliga skador.

VAR FÖRSIKTIG

Som hjälp att hindra skador ska alltid skyddsglasögon bäras tillsammans med arbetsskor av läder, eller stövlar,

hjälm och hörselskydd.

Långt hår, lösa kläder och smycken kan komma att fastna i rörliga delar.

VAR FÖRSIKTIG

Innan klippning ska lösa föremål som stenar, skräp,

leksaker och vajrar som kan kastas ut av maskinen plockas undan. Var försiktigt vid körning in i ett nytt

område. Kör alltid med en hastighet som låter dig har

fullständig kontroll över traktorn.

VARNING

Innan du rengör, justerar eller reparerar denna utrustning ska alltid alla drivningar kopplas ur, parkeringsbromsen läggas i, motorn stängas av och tändkabeln lossas. Detta för att förhindra personskador.

Page 42

6 DRIFT

6.4 STARTA/STOPPA MOTORN_________________________________________________

Starta

1. Kontrollera oljenivån och bränslet och öppna

bränslekranen (G).

2. För choken (F) till läget “STÄNGDA”..

3. Vrid tändningslåset (D) till “PÅ”.

4. Se till att OPC-handtaget (C) är urkopplat och att handbromsen (A) är ilagd.

5. Lägg cylinderkopplingens reglage (E) i rätt läge.

För att klippa – tryck ner cylinderkopplingen (E). För att transportera – släpp upp cylinderkopplingen

(E).

6. Starta motorn. Låt inte startsnöret rycka tillbaka in i startanordningen. Luta inte klipparen bakåt vid uppstart.

7. När motorn startar skall choken (F) öppnas. Intermittent chokning kan behövas medan motorn är kall.

8. Varmkör motorn gradvis.

Stoppa

1. Stäng av motorn, släpp upp OPC-handtaget (C) och vrid tändningslåset (D) till ”AV”. Stäng bränslekranen (G).

2. Dra åt handbromsen (A).

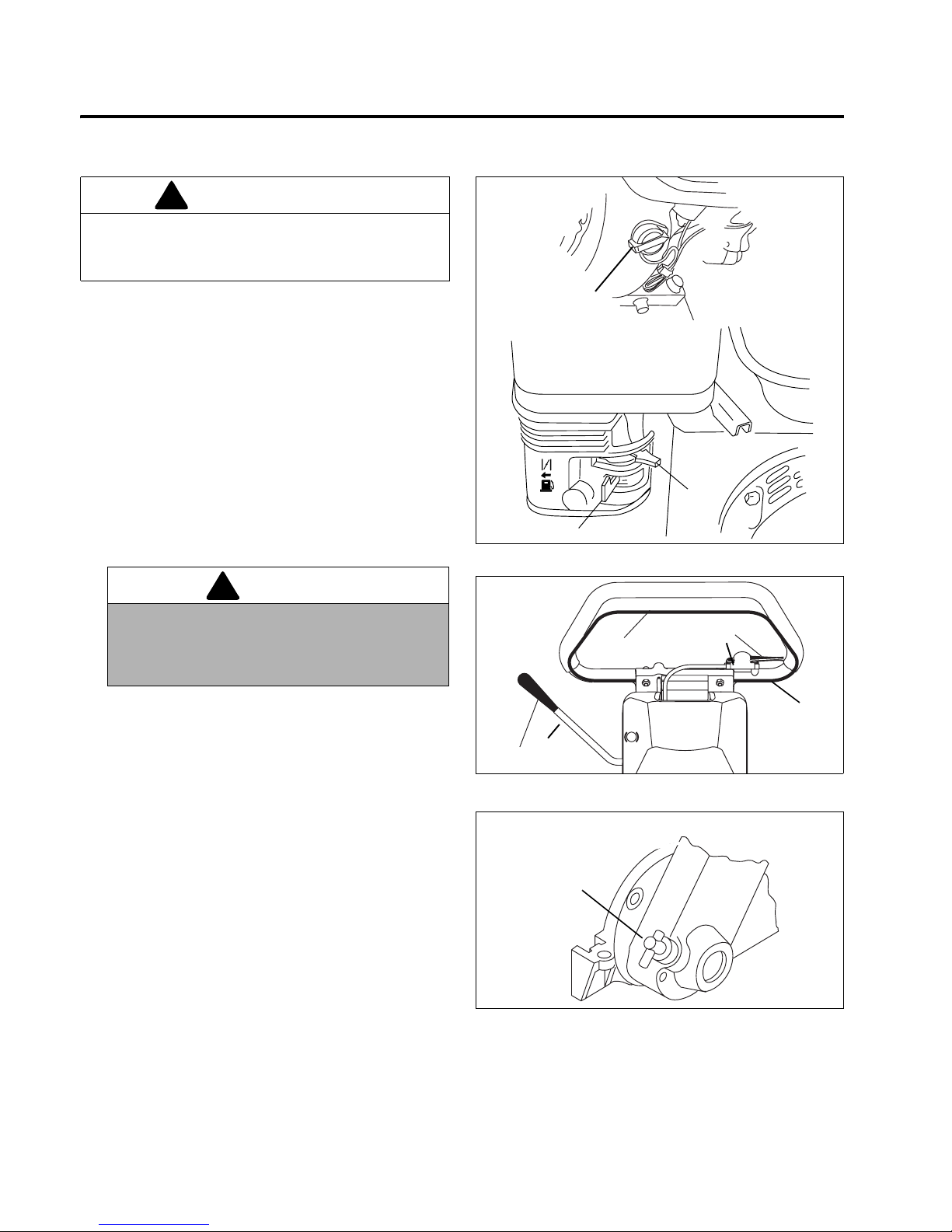

Figur 6A

Figur 6B

Figur 6C

VAR FÖRSIKTIG

Starta och stoppa alltid motorn när klipparen står på plan mark. Håll borta fötterna från bladet när motorn

skall startas.

VARNING

För att förhindra personskador eller skada på egendom får cylinderns kopplingsreglage aldrig vara nedtryckt medan motorn är igång eller OPChandtaget är nedtryckt.

OFF

Page 43

DRIFT 6

6.5 TRANSPORTHJUL (VALFRI UTRUSTNING 62293) _______________________________

1. Tryck och håll stödet mot marken och dra sedan klip-

parens handtag bakåt så att klipparen vilar på stödet (L).

2. Avlägsna hjulen genom att trycka bort clipset (J)

från navet och dra loss hjulet från navet.

3. Montera hjulen genom att trycka på clipset (J),

placera hjulet på navet och vrida hjulet bakåt till dess att klackarna på hjulets baksida är i linje med hålen i navet (K). Tryck in hjulen och släpp clipset.

4. Koppla alltid ur cylinderkopplingens spak (E) innan

klipparen transporteras mer än en meter.

5. Tryck klipparen framåt från stödet, starta motorn

och koppla in förreglingen (C).

6. När klipparen transporteras på ett fordon ska parkeringsbromsen vara ilagd, motorn avstängd och bränslekranen stängd. Blockera det däck.

7. Rekommenderade Däcktryck: 41 - 55 kPa.

Figur 6D

6.6 GRÄSFÅNGARE___________________________________________________________

1. När korgen är 2/3 full med gräs ska klipparen köras av greenen.

2. Stanna på en plan ytan, koppla ur alla drivningar och stäng av motorn.

3. Avlägsna alla gräsrester från klippar.

VARNING

Stäng alltid av motorn och koppla ur drivningarna innan transporthjulen monteras eller demonteras.

FARA

Förhindra allvarliga kroppsskador genom att alltid stänga av motorn och koppla ur drivningarna innan gräsfångaren töms.

Page 44

6 DRIFT

6.7 KLIPPNING_______________________________________________________________

1. Stäng av motorn. Placera klipparen på stödet och demointera transporthjulen. (Se Avsnitt 6.5)

2. Engagera cylinderkopplingens spak (E) och tryck fram klipparen av stödet. Starta motorn.

3. Placera klipparen något till sidan om greenen.

a. Justera motorvarvet (B) till en säker och bekväm

promenadhastighet.

b. Tryck ned handtaget för att lyfta klipphuvudet

ovanför gräset och lägg i förreglingen (C).

c. När klipparen passerar över greenkanten ska

klipphuvudet sänkas till marken och fortsätt sedan över greenen i en rät linje. Fördriva tiden klipparen stöd den handtag så den handtag rören kontaktade inte den handtag stoppar. Tillåt den handtag till vila på den handtag stoppar eller pressande den handtag upp in i stoppar Maj resultera inne en ojämn skära.

d. När motsatta sidan av greenen uppnåtts, lyft på

klipphuvudet utan att koppla ur närvarospaken, fortsätt sedan till utanför greenen för att vända runt, eller släpp närvarospaken och vänd.

e. Vänd åt höger genom att först vrida klipparen

något åt vänster (2). När klipparen har flyttat sig omkring hälften av sin egen bredd åt vänster, vrid den snabbt åt höger (3 och 4) och styr den samtidigt med höger hand. [Figur 6E]

Obs: Förhindra skador på cylinder och fast kniv

genom att aldrig köra cylindern utan att klippa gräs. Överdriven friktion och värme utvecklas mellan den fasta kniven och cylinder och skadar eggarna.

4. Säkerställ fullständig och jämn klippning genom att överlappa varje stråk med 25 – 50 mm och gör sedan en passering runt greenkanten för att fixa ojämna kanter så att puttningsytan särskiljs från förklädet.

5. För att få en jämnare och snyggare spelyta kan man ändra klippmönster varje gång man klipper greenen. Mönstren som visas i Figur 6F är endast förslag; operatören eller banvärden kan skapa olika mönster för varje green.

6. Var försiktig vid arbete på sluttningar och nära branter.

Figur 6E

Figur 6F

VARNING

Förhindra skador på kropp och egendom genom att aldrig koppla in cylinder- eller dragkraftsspakarna medan motorn går eller förreglingen är inkopplad.

Första klippningen

Andra klippningen

Tredje klippningen

Fjärde klippningen

Page 45

DRIFT 6

6.8 DAGLIGT UNDERHÅLL _____________________________________________________

1. Parkera klipparen på en slät, vågrät yta. Dra åt handbromsen och stäng av motorn.

2. Fetta och smörj och alla punkter vid behov.

3. Förhindra brand genom att tvätta klipparen efter varje användning. Ta bort allt gräs och lösa föremål från cylindern, drivningar, motor och ljuddämpare.

a. Använd endast rent sötvatten för rengöring av

utrustningen.

Obs: Användning av saltvatten eller spillvatten är känt för att befrämja rost och korrosion av metalldelar, resulterande i förtida utslitning eller haveri. Skador av denna natur täcks inte av fabriksgarantin.

b. Använd inte högtryckstvätt. c. Spruta inte vatten direkt på någon elektrisk

komponent.

Obs: Tvätta inte en varm eller gående motor. Rengör motorns kylflänsar med tryckluft.

4. Fyll bränsletanken vid slutet av varje arbetsdag. Fyll inte på för mycket. Nära drivmedel ventil (G) när enhet är inte i använda.

Använd ren, färsk, blyfri bensin med lägst 85 oktan.

Handskas försiktigt med bränsle – det är mycket lättantändligt. Använd en godkänd behållare, röret

måste passa inne i påfyllningsröret. Undvik att använda dunk och tratt vid tankning.

5. Förvara bränsle i enlighet med gällande regler och rekommendationer från bränsleleverantören.

6. Kontrollera dagligen såväl motoroljan som hydrauloljan innan motorn startas. Om någon oljenivå är för låg, skruva av oljepåfyllningslocket och fyll på efter behov. Fyll inte på för mycket.

VARNING

Öppna aldrig bränslelocket och fyll aldrig på bränsle när motorn är igång eller när den är varm.

Rök inte under hantering av bränsle. Tanken får inte fyllas eller dräneras inomhus.

Spill inte bränsle. Torka upp eventuellt bränslespill omedelbart.

Bränslebehållare får inte hanteras eller förvaras nära öppen eld eller något som kan gnistra och antända bränsle eller bränsleångor.

Sätt på och skruva åt tanklocket ordentligt.

Page 46

7 JUSTERINGAR

7 JUST ERIN GAR

7.1 ALLMÄNT________________________________________________________________

1. Justeringar och underhåll ska alltid utföras av en kvalificerad mekaniker. Om korrekt justering inte kan utföras, kontakta en auktoriserad återförsäljare för Jacobsen.

2. Byt, justera inte skadade eller slitna delar.

3. Långt hår, smycken och löst sittande kläder kan trassla in sig i rörliga delar.

4. Ändra inte regulatorns inställningar och övervarva inte motorn.

7.2 CYLINDER TILL FAST KNIV _________________________________________________

(Kontroll före justering)

1. Kontrollera cylinderlagren vad gäller axialspel och kast. Om det förekommer onormala cylinderrörelser i höjd- eller sidled ska komponenter justeras eller

bytas efter behov.

2. Inspektera rullknivar och fasta knivar och kontrollera att eggarna är vassa och raka och fria från hack.

a. Framkanten på rullens blad måste vara vass, fri

från grader och får inte visa tecken på rundhet.

b. Den fasta kniven och fästet för den måste sitta

ordentligt fast. Den fasta kniven måste vara rak och vass.

c. En plan yta på minst 0,8 mm måste upprätthållas

på den fasta knivens främre yta. Använd en vanlig plattfil för att skärpa den fasta kniven.

3. Om slitage eller skador är bortom vad som kan slipas på den fasta kniven och rullbladen med backrotation måste de slipas om.

4. Korrekt justering av knivarna är kritisk. Det ska finnas ett gap på mellan 0,025 till 0,076 mm utmed knivarnas hela längder.

5. Rullen måste vara parallell med den fasta kniven. En feljusterad rulle tappar snabbt skärpan och det kan även uppstå stora skador på rullen och den fasta kniven.

6. Gräsförhållanden påverkar också justeringen.

a. Torrt och glest gräs kräver ett större gap för att

förhindra värmeutveckling och skador på rulle och fast kniv.

b. Högkvalitativt gräs med god fukthalt kräver ett

mindre gap (nära noll).

Figur 7A

VARNING

Innan du justerar, rengör eller reparerar denna utrustning ska alltid alla drivningar kopplas ur, parkeringsbromsen dras åt och motorn stängas av för att förhindra allvarliga personskador.

När underhåll, annat än förgasarjustering, utförs ska tändkabeln lossas och placeras undan från tändstiftet för att förhindra oavsiktlig motorstart och kroppsskador.

VAR FÖRSIKTIG

Förhindra personskador och skador på eggarna

genom att hantera rullen med extrem försiktighet.

VAR FÖRSIKTIG

Hantera cylindern med yttersta varsamhet för att

undvika såväl personskador som skador på

klippeggarna.

90°

0,8 mm

Page 47

JUSTERINGAR 7

7.3 FAST KNIV ______________________________________________________________

1. Läs Avsnitt 7.2 innan justeringen utförs.

2. Börja justeringen vid rullens framkant, sedan bakkant. Framkanten på rullens knivar är den som passerar först över den fasta kniven vid normal rotationsriktning.

Figur 7B

3. Lossa mutter (A) och vrid mutter (B) medsols för att föra den fasta kniven närmare cylindern eller motsols för att föra den fasta kniven ifrån cylindern.

a. Trä in bladmått eller shims med mått mellan

0,025 och 0,075 mm mellan rullbladet och det fasta bladet.

b. Justera bakkanten på rullbladet till samma

avstånd på liknande sätt och kontrollera sedan justeringen av framkanten igen.

4. Dra åt skruv (A). Kontrollera justeringen. När rullen är korrekt justerad relativt den fasta kniven ska

den snurra fritt och du ska kunna klippa tidningspapper utmed hela egglängden när papperet hålls i 90° mot den fasta kniven.

Figur 7C

7.4 BROMS __________________________________________________________________

En korrekt justerad broms kräver 4,5 kg tryck på spaken för ingrepp och måste ha 38 mm centrum till centrum när den läggs ur.

1. Smärre justeringar utförs vid spaken. Lossa mutter (H), vrid mutter (J) för att justera bromsvajern och dra sedan åt mutter (H).

2. Om justeringar inte kan utföras vid spaken, demontera transporthjulet och justera vid bromsbandet.

3. Lossa skruv (K) och dra i vajern för att få önskad spänning. Dra åt skruv (K). Justera om (H) och (J).

Figur 7D

VAR FÖRSIKTIG

Förhindra personskador och skador på eggarna

genom att hantera rullen med extrem försiktighet.

Rotation

Framkant

Bromsband

38 mm

Page 48

7 JUSTERINGAR

7.5 KLIPPHÖJD ______________________________________________________________

Obs: Säkerställ att den fasta kniven är korrekt justerad

innan klipphöjden ställs in (se Avsnitt 7.3).

1. Tryck ned stödet och luta klipparen bakåt på sitt handtag. Lämna inte klipparen lutad för en längre tid, i annat fall kan olja rinna in i förbränningskammaren.

2. Lossa muttrarna (M) på bägge sidorna så mycket att knoppen (L) kan höja främre rullen eller Turf Groomer. Höj lika mycket på vardera sdan.

3. Ställ tolkskruven (P) till önskad klipphöjd (O). Mät från tolkstången (N) till undersidan av skruvskallen (P) och dra åt vingmuttern för att låsa justeringen.

4. Placera tolkstången mellan främre rullen och dragkraftsrullen nära rullarnas ytterändar.

5. Dra skruvskallen över den fasta kniven (Q) och justera knoppen (L) så att rullen precis berör tolkstången. Dra åt mutter (M).

6. Upprepa stegen 4 och 5 på motsatta sidan och dra

sedan åt muttrarna (M). Kontrollera och justera vid behov om klipphöjden.

Figur 7E

7.6 HANDTAG _______________________________________________________________

1. Justera vinkeln på handtag (Y), lossa skruv (W) på vardera sidan av klippparen och för handtaget till önskat läge.

2. Sedan handtaget justerats ska bygeln (X) justeras så att handtaget precis vilar på botten av spåret i bygeln. Dra åt skruv (W).

Figur 7F

Page 49

JUSTERINGAR 7

7.7 SPECIFIKATION AV ÅTDRAGNINGSMOMENT __________________________________

Jacobsen använder klass 5, pläterade bultar som standard, såvida inte annat anges. För åtdragning av pläterade bultar, använd de värden som ges för smorda.

VAR FÖRSIKTIG

Alla angivna värden för åtdragningsmoment i dessa tabeller är ungefärliga och endast avsedda som referens.

Användandet av dessa värden är helt på din egen risk. Jacobsen är inte ansvariga för någon förlust, anspråk eller

skador som uppstått från användandet av dessa tabeller. Extrem försiktighet ska alltid användas i samband

med användandet av något värde för åtdragningsmoment.

FIXTURER ENLIGT AMERIKANSK NATIONALSTANDARD

STOR-

LEK

EN-

HETER

KLASS 5 KLASS 8

STOR-

LEK

EN-

HETER

KLASS 5 KLASS 8

Smorda Torra Smorda Torra Smorda Torra Smorda Torra

#6-32 in-lb (Nm) – 20 (2,3) – – 7/16-14 ft-lb (Nm) 37 (50,1) 50 (67,8) 53 (71,8) 70 (94,9)

#8-32 in-lb (Nm) – 24 (2,7) – 30 (3,4) 7/16-20 ft-lb (Nm) 42 (56,9) 55 (74,6) 59 (80,0) 78 (105)

#10-24 in-lb (Nm) – 35 (4,0) – 45 (5,1) 1/2-13 ft-lb (Nm) 57 (77,2) 75 (101) 80 (108) 107 (145)

#10-32 in-lb (Nm) – 40 (4,5) – 50 (5,7) 1/2-20 ft-lb (Nm) 64 (86,7) 85 (115) 90 (122) 120 (162)

#12-24 in-lb (Nm) – 50 (5,7) – 65 (7,3) 9/16-12 ft-lb (Nm) 82 (111) 109 (148) 115 (156) 154 (209)

1/4-20 in-lb (Nm) 75 (8,4) 100 (11,3) 107 (12,1) 143 (16,1) 9/16-18 ft-lb (Nm) 92 (124) 122 (165) 129 (174) 172 (233)

1/4-28 in-lb (Nm) 85 (9,6) 115 (13,0) 120 (13,5) 163 (18,4) 5/8-11 ft-lb (Nm) 113 (153) 151 (204) 159 (215) 211 (286)

5/16-18 in-lb (Nm) 157 (17,7) 210 (23,7) 220 (24,8) 305 (34,4) 5/8-18 ft-lb (Nm) 128 (173) 170 (230) 180 (244) 240 (325)

5/16-24 in-lb (Nm) 173 (19,5) 230 (26,0) 245 (27,6) 325 (36,7) 3/4-10 ft-lb (Nm) 200 (271) 266 (360) 282 (382) 376 (509)

3/8-16 ft-lb (Nm) 23 (31,1) 31 (42,0) 32 (43,3) 44 (59,6) 3/4-16 ft-lb (Nm) 223 (302) 298 404 315 (427) 420 (569)

3/8-24 ft-lb (Nm) 26 (35,2) 35 (47,4) 37 (50,1) 50 (67,8) 7/8-14 ft-lb (Nm) 355 (481) 473 (641) 500 (678) 668 (905)

METRISKA FIXTURER

STOR-

LEK

EN-

HETER

Icke

kritiska

fixturer i

aluminium

Smorda Torra Smorda Torra Smorda Torra Smorda Torra

M4 Nm (in-lb) – – – – – – 3,83 (34) 5,11 (45) 2,0 (18)

M5 Nm (in-lb) 1,80 (16) 2,40 (21) 4,63 (41) 6,18 (54) 6,63 (59) 8,84 (78) 7,75 (68) 10,3 (910 4,0 (35)

M6 Nm (in-lb) 3,05 (27) 4,07 (36) 7,87 (69) 10,5 (93) 11,3 (102) 15,0 (133) 13,2 (117) 17,6 (156) 6,8 (60)

M8 Nm (in-lb) 7,41 (65) 9,98 (88) 19,1 (69) 25,5 (226) 27,3 (241) 36,5 (323) 32,0 (283) 42,6 (377) 17,0 (150)

M10 Nm (ft-lb) 14,7 (11) 19,6 (14) 37,8 (29) 50,5 (37) 54,1 (40) 72,2 (53) 63,3 (46) 84,4 (62) 33,9 (25)

M12 Nm (ft-lb) 25,6 (19) 34,1 (25) 66,0 (48) 88,0 (65) 94,5 (70) 125 (92) 110 (81) 147 (108) 61,0 (45)

M14 Nm (ft-lb) 40,8 (30) 54,3 (40) 105 (77) 140 (103) 150 (110) 200 (147) 175 (129) 234 (172) 94,9 (70)

4.6 8.8 10.9 12.9

Page 50

8 UNDERHÅLL

8.1 ALLMÄNT________________________________________________________________

1. Justeringar och underhåll ska alltid utföras av en kvalificerad mekaniker. Om korrekt justering inte kan utföras, kontakta en auktoriserad återförsäljare för Jacobsen.

2. Inspektera utrustningen med regelbundna mellanrum, upprätta ett underhållsschema och dokumentera alla detaljer.

a. Håll utrustningen ren. b. Håll alla rörliga delar korrekt justerade och

smorda.

c. Byt slitna eller skadade delar innan maskinen

körs. d. Håll alla vätskor på korrekta nivåer. e. Håll skydd på plats och all hårdvara väl

fastskruvad. f. Håll korrekt lufttryck i däcken.

3. Långt hår, smycken och lösa kläder kan fastna i rörliga delar.

4. Använd illustrationerna i reservdelskatalogen som referens vid isärtagning och hopsättning av komponenter.

5. Återanvänd eller sluthantera allt riskmaterial (batterier, bränsle, smörjmedel, frostskydd etc.) i enlighet med miljöskyddslagen.

6. Tvätta klipparen och tillbehören efter varje användning. Håll utrustningen ren.

7. Laga skadade metallytor och använd Jacobsens orangea bättringsfärg.

8.2 MOTOR _________________________________________________________________

VIKTIGT: En separat motorhandbok, framtagen av motortillverkaren, medföljer denna maskin. Läs motorhandboken noga till dess att du är bekant med motorns drift och underhåll. Korrekt uppmärksamhet på motortillverkarens anvisningar säkerställer maximal livslängd för motorn. Kontakta motorns tillverkare för beställning av reservdelar.

Korrekt inkörning av en ny motor kan göra en avsevärd skillnad för motorns prestanda och livslängd.

Obs: Klipparen är designad att arbeta och klippa effektivast med den förinställda regulatorinställningen. Ändra inte regulatorns inställningar, övervarva inte motorn.

Under inkörningsperioden rekommenderar Jacobsen följande:

1. Kör maskinen modest under de första 25 körtimmarna, med reducerad motorhastighet.

2. Undvik fullgasstarter och snabb acceleration.

3. Låt motorn uppnå arbetstemperatur innan den börjar arbeta med full belastning.

4. Byt olja och filter efter de 20 första driftstimmarna.

5. Se avsnitt 8.12 och motorhandboken för specifika underhållsintervaller.

VARNING

Innan du justerar, rengör eller reparerar denna utrustning ska du alltid koppla ur alla drivningar, lägga i parkeringsbromsen och stänga av motorn för att förhindra allvarliga personskador.

När du utför annat underhåll än förgasarjustering ska du lossa tändkabeln och placera den undan från tändstiftet för att förhindra oavsiktlig start och personskador.

Page 51

UNDERHÅLL 8

8.3 MOTOROLJA _____________________________________________________________

Kontrollera motoroljan vid inledningen av varje arbetsdag, innan motorn startas. Om oljenivån är låg ska påfyllningslocket öppnas och olja fyllas på efter behov.

Utför första oljebytet efter de 20 första drifttimmarna. Efter det ska oljan bytas efter varje 100 driftstimmar.

Se motortillverkarens ägarhandbok för detaljerad serviceinformation.

Efter påfyllning eller byte av olja, starta och kör motorn 30 sekunder med alla drivningar urkopplade. Stäng av motorn, vänta 30 sekunder och kontrollera oljenivån. Fyll på mer olja till dess att mätstickans nivåmärke anger FULL.

Använd endast SAE 10W30 motorolja med API-klass SG.SF/CC.CD.

Figur 8A

8.4 BRÄNSLE ________________________________________________________________

Handskas försiktigt med bränsle – det är mycket lättantändligt. Använd en godkänd behållare, röret

måste passa inne i påfyllningsröret. Undvik att använda dunk och tratt vid tankning.

• Förvara bränsle i enlighet med gällande regler och

rekommendationer från bränsleleverantören.

• Tanken får aldrig överfyllas eller köras torr.

• Använd ren, färsk, blyfri bensin med lägst 85 oktan.

• Se motorns handbok innan du använder syresatt

(blandat) bränsle.

• Fyll inte på för mycket.

Övre oljenivå

Oljepåfyllningslock

VARNING

Öppna aldrig bränslelocket och fyll aldrig på bränsle när motorn är igång eller när den är varm.

Rök inte under hantering av bränsle. Tanken får inte fyllas eller dräneras inomhus.

Spill inte bränsle. Torka upp eventuellt bränslespill omedelbart.

Bränslebehållare får inte hanteras eller förvaras nära öppen eld eller något som kan gnistra och antända bränsle eller bränsleångor.

Sätt på och skruva åt tanklocket ordentligt.

Page 52

8 UNDERHÅLL

8.5 BORTTAGNING AV DEN FASTA KNIVENS SKO ________________________________

1. Ta bort skon (E) genom att lossa mutter (A) och vrida muttrarna (B) motsols 1/4 varv eller mer tills den fasta kniven vidrör cylinderbladen.

2. Ta bort monteringshårdvaran (D) på bägge sidorna av skon.

3. Vrid låsmuttern (C) motsols tills allt fjädertryck släpper från skoändarna.

4. Vrid ut skoändarna mellan fjäderskålarna (F) och staget (G).

5. Byt ut den fasta knivens sko genom att placera skoändarna mellan fjäderskålarna och justeringsstagets ändar och vrid skon på plats.

6. Rikta in skons monteringshål mot ramen och sätt tillbaka hårdvaran (D).

7. Justera den fasta kniven på cylindern. Dra åt hårdvaran.

Figur 8B

8.6 HONING OCH SLIPNING____________________________________________________

Kontrollera att varken den fasta kniven eller cylinderbladen är skadade (se Avsnitt 7.2).

1. Fastställ om honing eller slipning ger korrekta skärkanter.

2. För optimala prestanda ska en fastknivsslipare först putsa upp bladet innanden fasta kniven sätts ihop och justeras mot bladen som beskrivet i Avsnitt 7.3.

3. Koppla ur cylinderns kopplingsreglage och spets maskin till vila på den handtag.

4. Demontera höger axelkåpa och montera en bult i storleken 3/8-24 och låsmutter på axeländen.

a. Applicera honingspasta med en långskaftad

borste utmed hela cylinderns längd, (kornstorlek 120 rekommenderas, se Avsnitt 2.6).

b. Fortsätt honandet och gör samtidigt små

justeringar av cylindern och den fasta kniven så att det blir ett likformat spel utmed hela eggarna.

5. Avlägsna noga allt honingsmedel från cylinder och fast kniv innan cylindern körs framåt.

8.7 SPORTDÄCK (TILLVAL) ____________________________________________________

1. Se till att däcket har rätt lufttryck för att förlänga dess livslängd. Kontrollera trycket endast då däcken är kalla.

2. Kontrollera trycket med en korrekt mätare för låga däcktryck. 41,3 - 55,1 kPa

VAR FÖRSIKTIG

Annat än om du har korrekt utbildning, redskap och

erfarenhet ska du INTE försöka att själv montera ett

däck på en fälg. Felmontering kan leda till en

däckexplosion, vilket kan ge allvarliga skador som

påföljd.

Page 53

UNDERHÅLL 8

8.8 HJULLAGER______________________________________________________________

Lagret har ordet LOCK och en pil instansade på ytan. När lagret sätts tillbaka ska du säkerställa att lagret är monterat i korrekt rotationsriktning.

För höger hjul ska lagret installeras med pilen “LOCK➨" pekande mot utsidan av lagerhuset.

För vänster hjul ska lagret installeras med pilen “LOCK➨" pekande mot insidan av lagerhuset.

Figur 8C

8.9 FÖRVARING ______________________________________________________________

Allmänt

1. Tvätta traktorn noga och rundsmörj.

2. Reparera och lackera skadad eller blottad metall.

3. Inspektera traktorn, dra åt alla fixturer, ersätt slitna

eller skadade komponenter. Putsa upp cylindern och den fasta kniven.

4. Backa undan den fasta kniven från cylindern och

lägg på ett tunt lager rostskyddsolja på eggarna på cylindern och den fasta kniven.

5. Förvara klipparen på ett stöd så att hjulen avlastas.

Turf Groomerns främre cylinder bör stå på pallbockar.

6. Håll maskin och tillbehör rena, torra och skyddade

från vädret under förvaringen. Förvara aldrig utrustning nära en öppen låga eller gnistkälla som kan antända bränsle eller bränsleångor.

7. Inte lägga upp lager av nära lättantändligt skräp.

Motor

1. Ta ur dräneringsplugg med varmkörd motor så att

vevhuset evakueras och byt oljefilter. Montera dräneringsplugg, fyll på med färsk olja. Dra dräneringsplugg till 30 Nm.

2. Rengör motorns utsida. Lacka exponerad metall

eller lägg på ett tunt lager rostskyddsolja

3. Undvik uppbyggandet av rester och filmer genom att

fylla tanken med stabiliserat bränsle. Använd en antioxiderande bränsletillsats som STA-BIL

. Läs

och följ instruktionerna på behållaren.

4. Kör motorn i cirka 5 minuter för att sprida det

behandlade bränslet. Stäng av motorn och bränslekranen och låt motorn svalna. Dränera bränslet.

5. Skruva ur tändstiftet och häll i 30 ml SAE 30 olja i cylindern. Dra långsamt runt motorn för hand för att fördela oljan över cylinderloppet. Skruva i tändstiftet igen.

6. Dra långsamt i startsnöret till dess att motstånd känns. Fortsätt att dra till dess att hacket på startens remskiva är i linje med hålet på rekylstarten. I detta läge är både insugs- och avgasventilen stängd.

Efter förvaring

1. Kontrollera luftrenaren och ge den service vid behov.

2. Kontrollera oljenivån i motorns vevhus.

3. Fyll tanken med färskt bränsle. Öppna bränslekranen.

4. Avlägsna all olja från cylindrar och fast kniv. Justera den fasta kniven och klipphöjden.

5. Stöd den klipparen så framdrivningstrumman är bort begrundandet och koppla rulla upp gripa. Starta motorn och kör den på halv trottel. Låt motorn bli helt varmkörd och välsmord.

Obs: Den framdrivningstrumman vilja rotera med motor löpande på 1/2 spjäll.

GK14

Insidan

Utsidan

VARNING

Kör aldrig motorn utan ordentlig ventilation. Avgaser kan vara livsfarliga att andas in.

Page 54

8 UNDERHÅLL

8.10 FELSÖKNING ____________________________________________________________

Innan du gör några justeringar eller utför underhåll, läs igenom underhållsavsnittet för tillvägagångssätt och varningar.

Symptom Möjliga orsaker Åtgärd

Motorn startar inte Choken i fel läge Se motorhandboken

Tom tank eller smutsigt bränsle Dränera tanken och fyll den med friskt, rent bränsle Bränslekranen stängd Öppna bränslekranen Motor / Tändstift Se motorhandboken Motorkontakten avslagen Slå på tändningen

Motorn svårstartad, går orent, förlorar kraft eller storknar

Choken i fel läge Se motorhandboken Bränsleläckage, förorenat eller fel

bränsle

Spänn bränsleslangklämman

Fyll på rent bränsle med rätt oktantal Lösa sladdar Kontrollera tändkabeln Luftintaget igensatt Rengör luftintag och luftrenare Tanklockets ventilation igensatt Rengör tanklocket

Klipparen reagerar inte på operatörens närvarospak

Parkeringsbromsen ilagd Lägg ur parkeringsbromsen Cylinderkoppling Se Avsnitt 5.2

Cyliindrarna klipper inte, eller klipper ojämnt

Feljusterad Justera (se Avsnitt 7.2, Avsnitt 7.3 och Avsnitt 7.5) Cylinderkopplingens position Lägg i spaken

Page 55

UNDERHÅLL 8

8.11 SMÖRJNING ______________________________________________________________

Klipparen var designad för ett minimum av smörjning. Överfettning ger höga belastningar på lager och motor, vilket reducerar maskinens prestanda.

Allt underhållsarbete måste utföras oftare vid arbete i extremt dammiga förhållanden.

1. Rengör alltid fettnipplar före och efter smörjningen.

2. Applicera fettet med en manuell fettspruta och fyll långsamt tills fettet börjar sippra ut. Använd inte tryckluftssprutor.

3. För mjuk användning av pivåpunkter och andra friktionspunkter ska flera droppar SAE 30W appliceras.

Figur 8D

8.12 UNDERHÅLLSTABELL _____________________________________________________

Rekommenderade inspektions- och smörjningsintervall.

Dagligen 20 50 100 300 Årligen Smörjmedel

Luftrenare ........................................I ........................................C

Förbränningskammare.......................................................................................................... C

Motorolja .......................................... I .................. R ........................................R.......................................... . ........... .......... I

Bränsleledning ....................................................................................................................................... R - 2 år

Tändstift.........................................................................................................A/R

Ventilspel .............................................................................................................................. A

Smörjpunkter (bild 7C)

1 - Rulle............................................................ L.................................................................................... L... ........... ...... II

2 - Höjdjustering..................................................................... L ........ ........... ........... ............ ........... ........... ........... ........... ...... II

3 - RT Rullstag ................................................. L...................................................................................... . ........... ......... II

4 - Dragkraftsrulle............................................. L...................................................................................... . ........... ......... II

5 - Kopplingens axellager ....................................................................................................................... L... ........... ...... II

6 - Kopplingens vridaxel.......................................................................................................................... L... ........... ...... III

7 - Kopplingens nållager.......................................................................................................................... ......... .......... III★

8 - Dragkraftsnav.......................... ................... L...................................................................................... ............ ......... III

9 - Hjullager........................................................................................................................ .................... L.................... II

10 - Cylinderns kopplingsspak ......................... L...................................................................................... ......... ............ II

11 - Kedjehus..................................................................................................................... .................... R... ........... ......IV

A - Lägg till eller justera C - Rengör I - Inspektera L- Smörj R - Byt

Smörjmedel

I - SAE 10W-30 klassificering API SF eller SG II - Litiumfett NLGI - klass 2

III - Lubriplate

-fett, Jacobsen art.nr. 5001581 IV - SAE EP-140-olja – töm och återfyll ★ - Applicera ett tunt lager

12123

Page 56

9 ANTECKNINGAR

Page 57

1.1. . . . . . . . . . . . . . . . . . . Decals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..2

2.1. . . . . . . . . . . . . . . . . . . Handle and Controls . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4

3.1. . . . . . . . . . . . . . . . . . . Left Chain Cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

4.1. . . . . . . . . . . . . . . . . . . Left Side Frame. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

5.1. . . . . . . . . . . . . . . . . . . Right Side Frame. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . ..10

6.1. . . . . . . . . . . . . . . . . . . Cross Bars, Reel and BedKnife. . . . . . . . . . . . . . . . . . . . . . . . . . .12

7.1. . . . . . . . . . . . . . . . . . . Engine and Clutch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14

8.1. . . . . . . . . . . . . . . . . . . Traction Rollers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

9.1. . . . . . . . . . . . . . . . . . . Transport Wheels . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Page 58

98 dB

1. SLIDE BAIL TO THE LEFT.

TO ENGAGE TRACTION

2. SQUEEZE BAIL TO HANDLE.

PGM

1.1 Decals

Serial No. All

BE SURE THE TRACTION CLUTCH LEVER IS IN NEUTRAL BEFORE STARTING THE ENGINE.

CAUTION

REEL CLUTCH CONTROL

ENGAGEDISENGAGE

J-T-3001792

ALLOW ENGINE TO COOL FOR 2

MINUTES BEFORE

REFUELING

! CAUTION

Page 59

> Change from previous revision

PGM

Item Part No. Qty. Description Serial Numbers/Notes

362764 1 Decal, Caution

2 3001790 1 Decal, Caution 3 4125685 1 Decal, PGM 22 4 2811102 1 Decal, EU 5 340830 1 Decal, Spanish 6 361854 1 Decal, Caution 7 4127335 1 Decal, Danger 8 4131528 1 Decal, Noise 98 dB

9 3002753 1 Decal, Parking Brake 10 3001792 1 Decal, Reel Clutch 11 3001235 1 Decal, Danger 12 4124759 1 Decal, Jacobsen Emblem 13 NS 1 Plate, Serial 14 4139678 1 Decal, Bail Operation 15 4146636 1 Decal, Throttle Warning 16 4147495 1 Decal, E-Stop

1. No opere esta maquina sin previo entrenamiento, instruccion y sin haber leido el manual de operacion.

2. Tenga todas las guardas en su lugar y plezas bien aseguradas.

3. Neutralice todas las velocidades y apague el motor antes de vaciar los recolectores de pasto, darie servicio, limplar, ajustar y destrabar la maquina.

4. Mantenga las manos, los ples y ropa suelta lejos de plezas en movimiento.

5. No deberan transportar pasajeros si no existe un asiento para ellos.

6. Si no sabe leer ingles, pida que aiguien le lea las calcomanias de avisos y los manuales de instruccion y operacion.

! PRECAUCION

! CAUTION

1. Read operators manual before operating machine.

2. Keep shields in place and hardware securely fastened..

3. Before you clean, adjust or repair this equipment, disengage all drives, engage parking brake and stop engine.

4. Keep hands, feet and clothing away from moving parts.

5. Never carry passengers.

6. Keep bystanders away.

DANGER

To avoid serious bodily injury stop engine and disengage reels before working on mower or emptying baskets.

PGM 22

! WARNING

Keep Bystanders Away. DoModel 518A 95.3 kg

Model 522A 101.2 kg Model 526A 123.4 kg

2811102

Model 522TA 100.7 kg

Model PGM 19 84.0 kg Model PGM 22 85.0 kg

Vehicle Mass:

Model TC22 101.1 kg

Not Operate Without Guards In Place

TO PREVENT INJURY AND ACCIDENTAL CLUTCH ENGAGEMENT DO NOT ADJUST ENGINE SPEED USING THROTTLE LEVER ON ENGINE. ALWAYS ADJUST ENGINE SPEED USING THE OPC HANDLE AND THROTTLE PADDLE

WARNING

4146636

Page 60

17 / 18

19 / 20

PGM

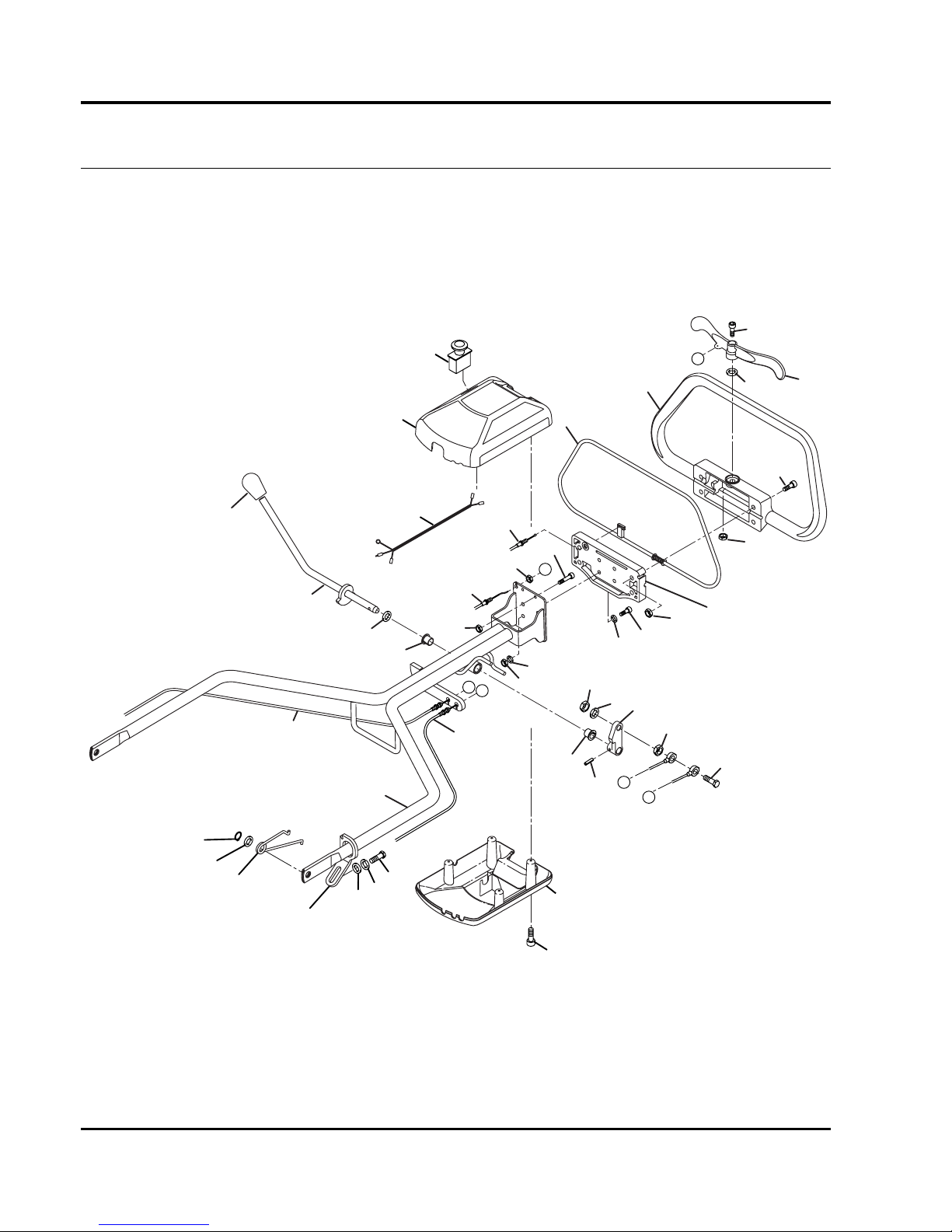

2.1 Handle and Controls

Serial No. All

Page 61

> Change from previous revision

Item Part No. Qty. Description Serial Numbers/Notes

366708 2 Flanged Bearing 2 400262 2 Screw, 3/8-16 x 1” Hex Head 3 400268 1 Screw, 3/8-16 x 1-3/4” Hex Head 4 434029 4 Screw, 1/4-20 x 1” Socket Head

5 443102 7 Nut, 1/4-20 Hex 6 443110 2 Nut, 3/8-16 Hex 7 444718 5 Locknut, 5/16-18 Center 8 446142 3 Lockw ash er, 3/8 Heavy 9 453011 2 Flat Washer, 3/8

10 453023 4 Flat Washer, 1/4

11 454008 1 Washer, 1/2 Spring 12 454008 AR Washer, 1/2 Spring 13 455012 2 Flat Washer, 3/4 14 458006 2 Retaining RIng, 1/2 Truarc 15 461181 1 Groove Pin, 3/16 x 3/4” 16 20000 67 1 Lev er, Brake 17 2809900 1 Left Side Torsion Spring 18 2809901 1 Right Side Torsion Spring 19 4117380 1 Right Side Handle Stop 20 4117381 1 Left Side Handle Stop 21 446130 4 Lockw ash er, 1/4 Heavy 22 4147697 1 Cover, Front 23 4127051 1 Cover, Back 24 4127340 1 Knob 25 4128662 4 Screw, #10-32 x 3/8” Socket Head 26 4128933 4 Screw, 5/16-18 x 1-1/2” Socket Head 27 4130762 2 Brake Cable, PGM 28 41314 14 1 Lev er, Brake 29 4136323 1 Pl ate, Thr ottl e 30 4136325 1 Bail Lever 31 4147696 1 Handle, Overmolded 32 41363 28 1 Pl ate, Tilt 33 4136539 1 Handle, PGM 34 4136551 1 Cable, Paddle Throttle See 7.1 for Engine Connection 35 4136552 1 Cable, Bail Throttle See 7.1 for Engine Connection 36 434010 2 Screw, 1/4-20 x 1-3/4 Socket Head 37 434032 1 Screw, 5/16-18 x 1-3/4” Socket Head 38 4147835 1 E-Stop Switch 39 4147215 1 Harness, E-Stop

PGM

Page 62

PGM

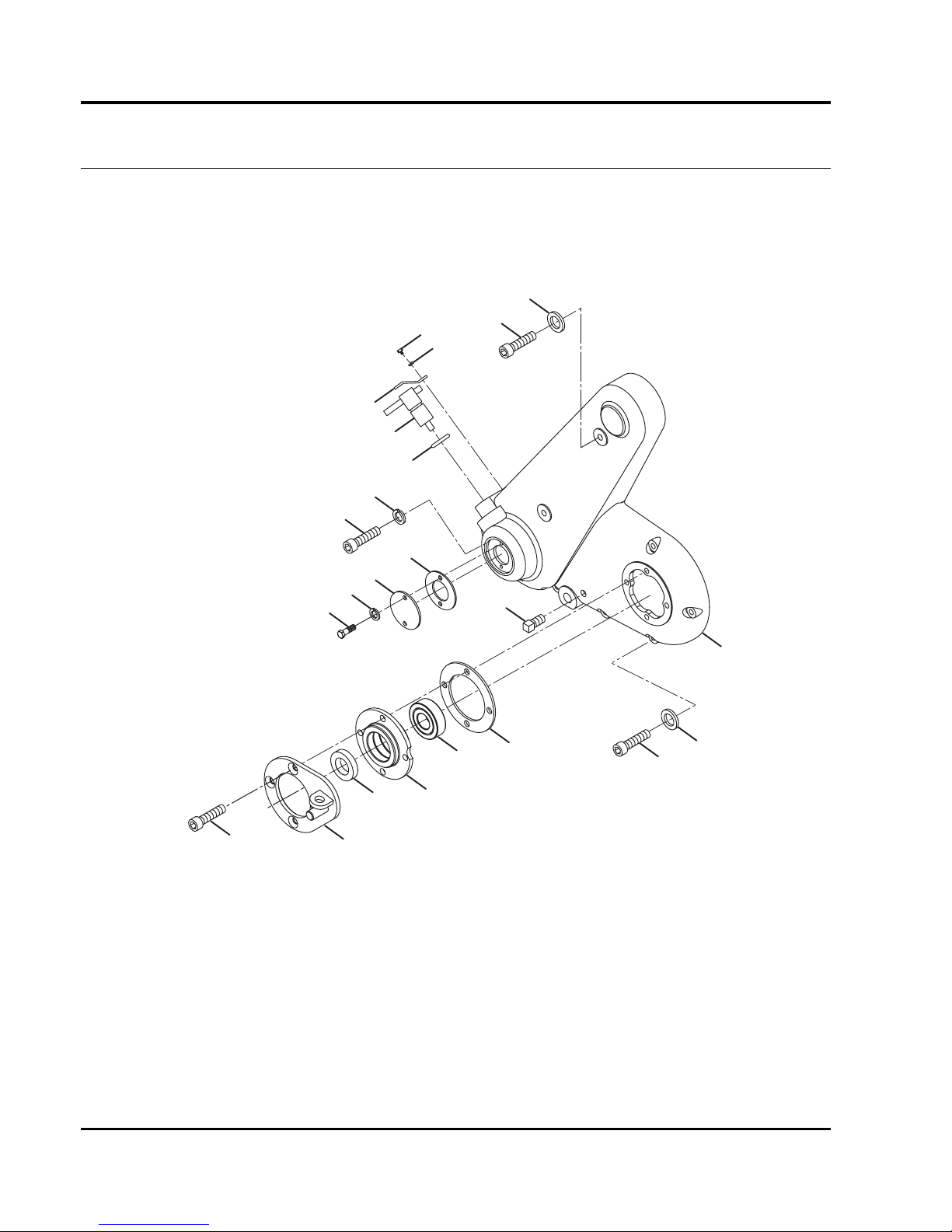

3.1 Left Chain Cover

Serial No. All

Page 63

> Change from previous revision

PGM

Item Part No. Qty. Description Serial Numbers/Notes

●▲

207480 1 Cover, Chain

2 472201 1 Plug, 1/8 Pipe,Square Head

◆ 3 400102 1 Screw, 1/4-20 x 3/8” Hex Head 4 446130 4 Lockwasher, 1/4 Heavy 5 304756 1 Retainer 6 503438 1 Lever, Shift 7 339910 1 • O-Ring

◆ 8 403528 2 Screw, #8-32 x 3/8” Hex Head 9 446110 2 Lockwasher, #8 Medium

10 304758 1 Cover

1 1 304757 1 Gasket

◆ 12 434041 4 Screw, 1/4-20 x 3/4” Flat Soc Hd

13 1001309 1 Bracket, L.H. Brake Mounting 14 313777 1 Seal, Oil

●▲ 15 3002906.7 1 Housing, Bearing

16 303566 1 Bearing 17 304747 1 Gasket

◆ 18 434043 3 Screw, 1/4-20 x 2-1/4” Socket Head

◆ 19 434042 5 Screw, 1/4-20 x 1-1/2” Socket Head

20 3006511 5 Washer

Required for proper sealing of Left Side Frame

● 473194 AR Loctite Primer 6 oz Aerosol Can

▲ 473195 AR Loctite 518 Gasket Eliminator 15 oz cartridge

◆ 473130 AR Loctite 242 (Blue)

Page 64

PGM

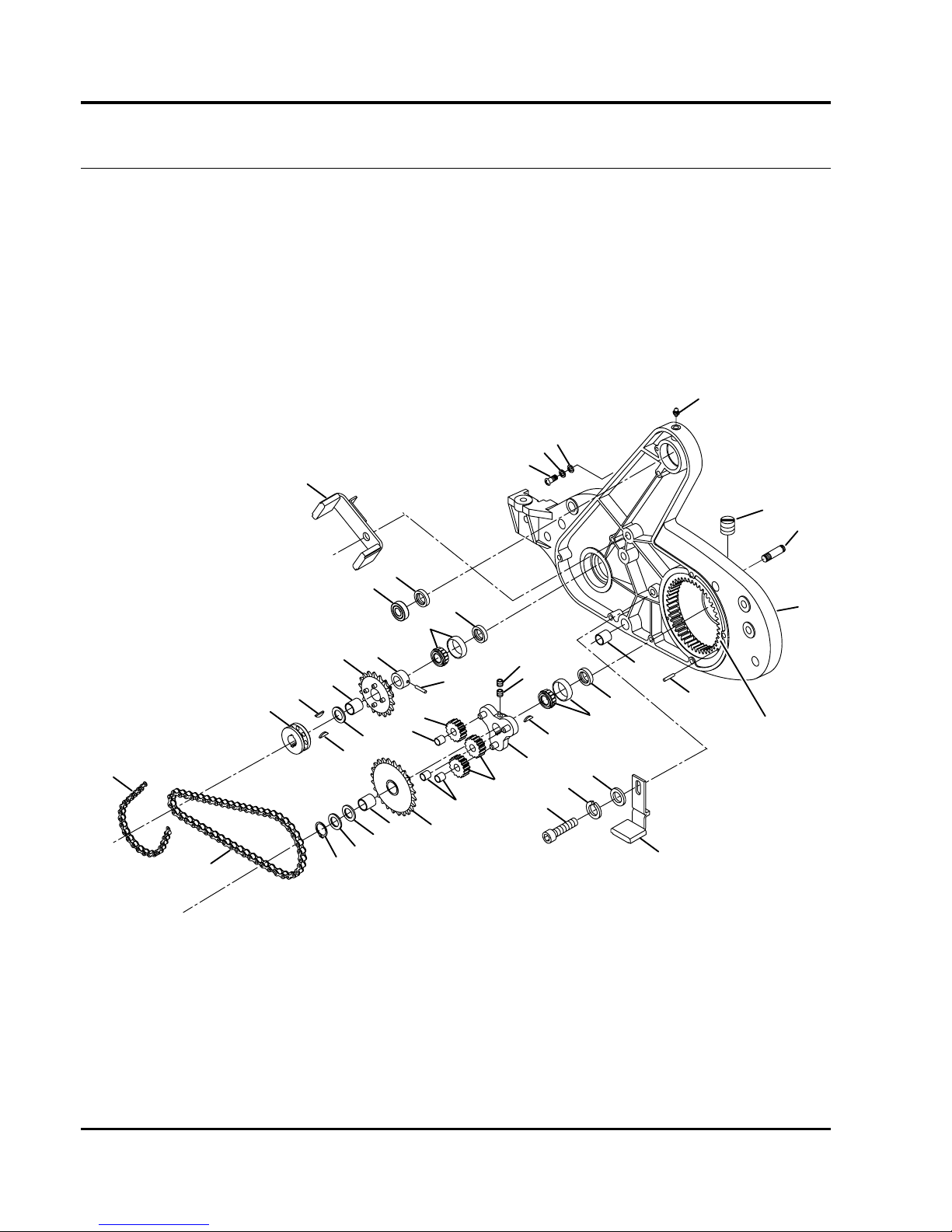

4.1 Left Side Frame

Serial No. All

Page 65

> Change from previous revision

PGM

Item Part No. Qty. Description Serial Numbers/Notes

●

2811557 1 Frame, L.H. 2 337677 1 • Seal, Oil 3 2811124 1 • Stud, Handle 4 336962 1 • Seal, Oil

5 500534 2 • Bearing Cup and Cone 6 545940 2 • Bushing 7 365753 1 • Seal, Grease 8 303490 1 • Bearing 9 307959 1 • Washer

10 446116 1 • Lockwasher, #10 Medium 11 403912 1 • Screw, #10-24 x 5/8” Truss Head 12 2500463 1 • Gear, Internal 13 461165 3 • Pin, 5/32 x 1/2” Groove, Type 1 14 472005 1 Plug, 3/8 Pipe, Headless

◆ 15 434028 1 Screw, 1/4-20 x 3/4” Soc Head 16 446130 1 Lockwasher, 1/4 Heavy 17 106790 1 Guide, Chain 18 325654 1 Collar 19 461173 1 Pin, 5/32 x 1” Groove, Type 1 20 503448 1 Sprocket, Reel 21 304743 1 • Bushing 22 304745 1 Washer 23 304746 1 Clutch, Reel 24 463113 2 Key, 3/4 x 3/16 Morton 25 1004944 1 Guide, Chain 26 2500020 1 Planetary Gear Set Spider 27 463017 1 Key, Woodruff #9 28 415007 1 Screw, 5/16-18 x 3/8” Set , Soc Hd 29 428511 1 Screw, 5/16-18 x 5/16” Set , Soc Hd 30 2500024 3 Pinion, Idler 31 304718 3 • Bushing 32 131832 1 Drive Pinion and Socket 33 304730 1 • Bushing 34 307374 AR Washer, Thrust 35 458013 1 Ring, Retaining 36 364079 1 Chain, Reel to Traction Shaft 37 500326 1 Chain, PTO to Reel

470503 1 • Link, Chain 38 453023 1 Washer, 1/4 Flat 39 306828 AR Washer, Thrust 40 471214 1 Fitting, Grease

Required for proper sealing of Left Side Frame

● 473194 AR Loctite Primer 6 oz Aerosol Can

◆ 473130 AR Loctite 242 (Blue)

Page 66

PGM

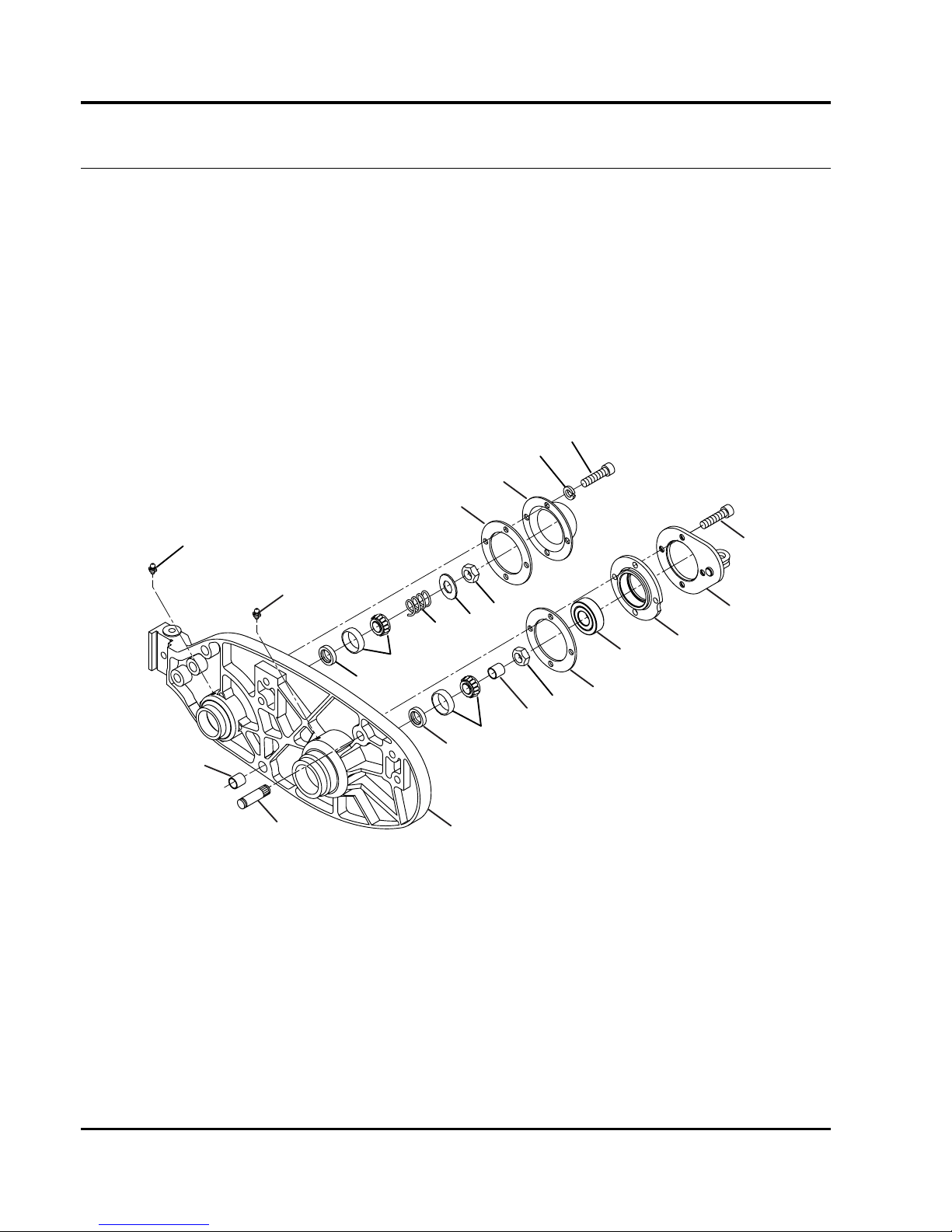

5.1 Right Side Frame

Serial No. All

Page 67

> Change from previous revision

PGM

Item Part No. Qty. Description Serial Numbers/Notes

2811558 1 Frame, R.H. 2 337677 1 • Seal, Oil 3 336962 1 • Seal, Oil 4 500534 2 • Bearing Cup and Cone

5 2811124 1 • Stud, Handle 6 545940 1 • Bushing 7 307377 1 Spacer, Shaft 8 471223 1 Fitting, Grease 9 471214 1 Fitting, Grease

10 363047 1 Spring, Tension 11 453020 1 Flat Washer, 5/8 12 444713 1 Locknut, 5/8-16 Center Jam 13 304747 2 Gasket 14 348847 1 Cover, Reel Bearing 15 446130 4 Lockwasher, 1/4 Heavy 16 434028 4 Screw, 1/4-20 x 3/4” Socket Hd

◆ 17 434041 4 Screw, 1/4-20 x 3/4” Flat Socket Hd 18 1001308 1 Bracket, R.H. Brake Mounting 19 3002907.7 1 Housing, Bearing 20 343667 1 Bearing, Ball 21 445798 1 Locknut, 3/4-16 Stover

◆ 473130 AR Loctite 242 (Blue)

Page 68

31/33

503477 22" High Profile 503478 22" Low Profile 503479 22" Tournament 5002887 22" Special Tournamen

Standard Bedknife Options

4131369 22" High Profile 4131001 22" Low Profile 4131370 22" Tournament 4131003 22" Special Tournamen

4131005 22” Medium Section

Optional MagKnife Bedknife

PGM

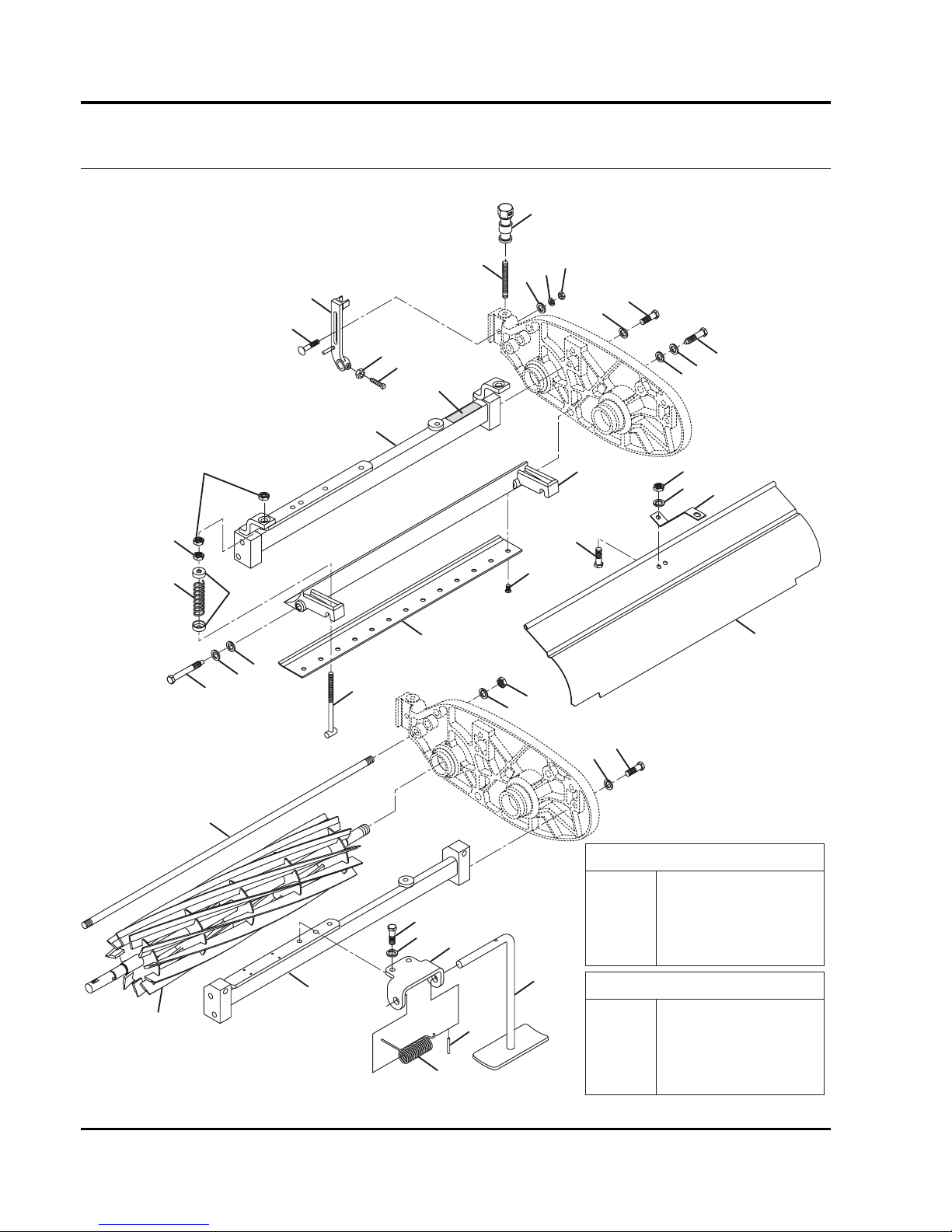

6.1 Cross Bars, Reel and BedKnife

Serial No. All

Page 69

> Change from previous revision

PGM

Item Part No. Qty. Description Serial Numbers/Notes

●▲

122544 1 Cross Bar, Front 2 122545 1 Cross Bar, Rear 3 400266 8 Screw, 3/8-16 x 1-1/2” 4 446142 8 Lockwasher, 3/8 Heavy

5 304740 1 Tie Rod, Front 6 443114 2 Nut, 7/16-14 Hex 7 446148 2 Lockwasher, 7/16 8 363328 1 Strap, Grass Shield 9 343732 1 Bracket, Support

10 5002605 1 Reel, 22” 11 Blade 11 400106 1 Screw, 1/4-20 x 5/8” Hex Head 12 348849 AR Shim 13 446130 1 Lockwasher, 1/4 Heavy 14 4139463 1 Shield, Grass 15 500627 1 Shoe, Bedknife 15 4130298 1 Bedknife Backing, PGM MagKnife Optional MagKnife 16 446136 4 Lockwasher, 5/16 Heavy 17 443112 2 Nut, 3/8-24 Hex 18 See Chart 1 Bedknife 19 3009138 13 Screw, 1/4-20 x 1/2” Flat Head 20 365502 1 Screw, L.H. Bedknife Mounting Apply Never Sieze to bolt 21 365501 1 Screw, R.H. Bedknife Mounting Apply Never Sieze to bolt 22 454017 2 Washer, Shakeproof Cone 23 332516 2 Rod, Bedknife Adjusting 24 307456 4 Cup, Bedknife Adjusting Spring 25 307360 2 Spring, Bedknife Adjusting 26 350626 4 Nut, Bedknife Adjusting 27 307373 1 Support, Spring 28 343616 2 Stud 29 3005692 2 Nut, Roller Adjusting 30 400184 2 Screw, 5/16-18 x 3/4” Hex Head 31 3008438 1 Bracket, R.H. Roller 32 103399 1 Support Rod and Foot Rest 33 3008439 1 Bracket, L.H. Roller 34 441677 2 Bolt, 5/16-18 x 1-1/2” Carriage 35 452006 2 Washer, 5/16 Flat 36 NS 1 Plate, Serial 37 443106 2 Nut, 5/16-18 Hex 38 352737 2 Screw, 1/4-20 x 7/8” Set, Sq Head 39 443102 3 Nut, 1/4-20 Hex 40 461181 1 Pin, 3/16 x 3/4” Groove

Required for proper sealing of Left Side Frame

● 473194 AR Loctite Primer 6 oz Aerosol Can ▲ 473195 AR Loctite 518 Gasket Eliminator 15 oz cartridge

Page 70

Throttle Cable Installation

Part of Engine

PGM

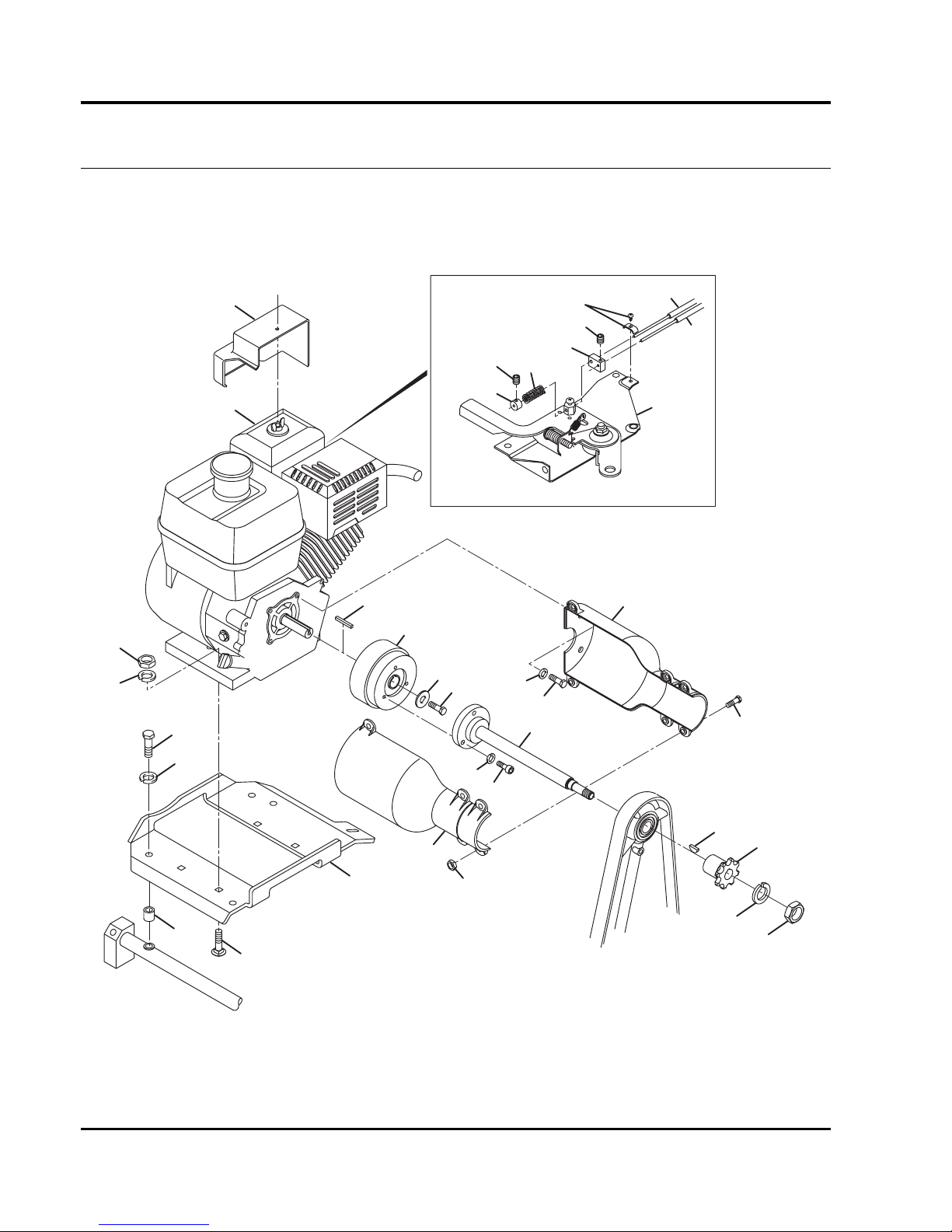

7.1 Engine and Clutch

Serial No. All

Page 71

> Change from previous revision

PGM

Item Part No. Qty. Description Serial Numbers/Notes

303873 1 Washer

2 309756 1 Sprocket, 3 365658 4 Spacer, Engine Mounting 4 400194 4 Screw, 5/16-18 x 1-3/4” Hex Head 5 306369 1 Screw, 5/16-24 x 1” Hex Head 6 434029 3 Screw, 1/4-20 x 1” Socket Head 7 441677 4 Carriage Bolt, 5/16-18 x 1-1/2” 8 443106 4 Nut, 5/16-18 Hex

9 443820 1 Nut, 1/2-20 Hex Jam 10 446130 3 Lockwasher, 1/4 Heavy 11 446136 8 Lockwasher, 5/16 Heavy 12 446154 1 Lockwasher, 1/2 Heavy 13 463003 1 Key, 1/2 x 1/8” Woodruff 14 503532 1 Engine, 4HP Honda 15 320774 1 • Key, 3/16 x1-1/2” Square 16 4108643 1 Spring, Throttle Plate 17 4135990 1 Torque Clutch Engages at 2000 RPM 18 4136546 1 Clutch Shaft, PGM 19 4136549 1 Guide, Cable 20 4136554 1 Collar, Cable Stop 21 1 • Set Screw, #6-32 22 4137299 1 Set Screw, #6-32 x 3/16” Cup 23 400218 2 Screw, 5/16-24 x 1/2” Hex Head 24 400108 4 Screw, 1/4-20 x 3/4” Hex Head 25 444708 4 Locknut, 1/4-20 Center 26 2811846 1 Engine Base Includes Decals 27 41 485 39 1 Cover, Clutch Includes Decal 28 REF 1 Cable, Bail Throttle See 2.1 29 REF 1 Cable, Paddle Throttle See 2.1 30 453009 2 Flat Washer, 5/16 31 4147695 1 Throttle Cover Includes Decal

Page 72

PGM

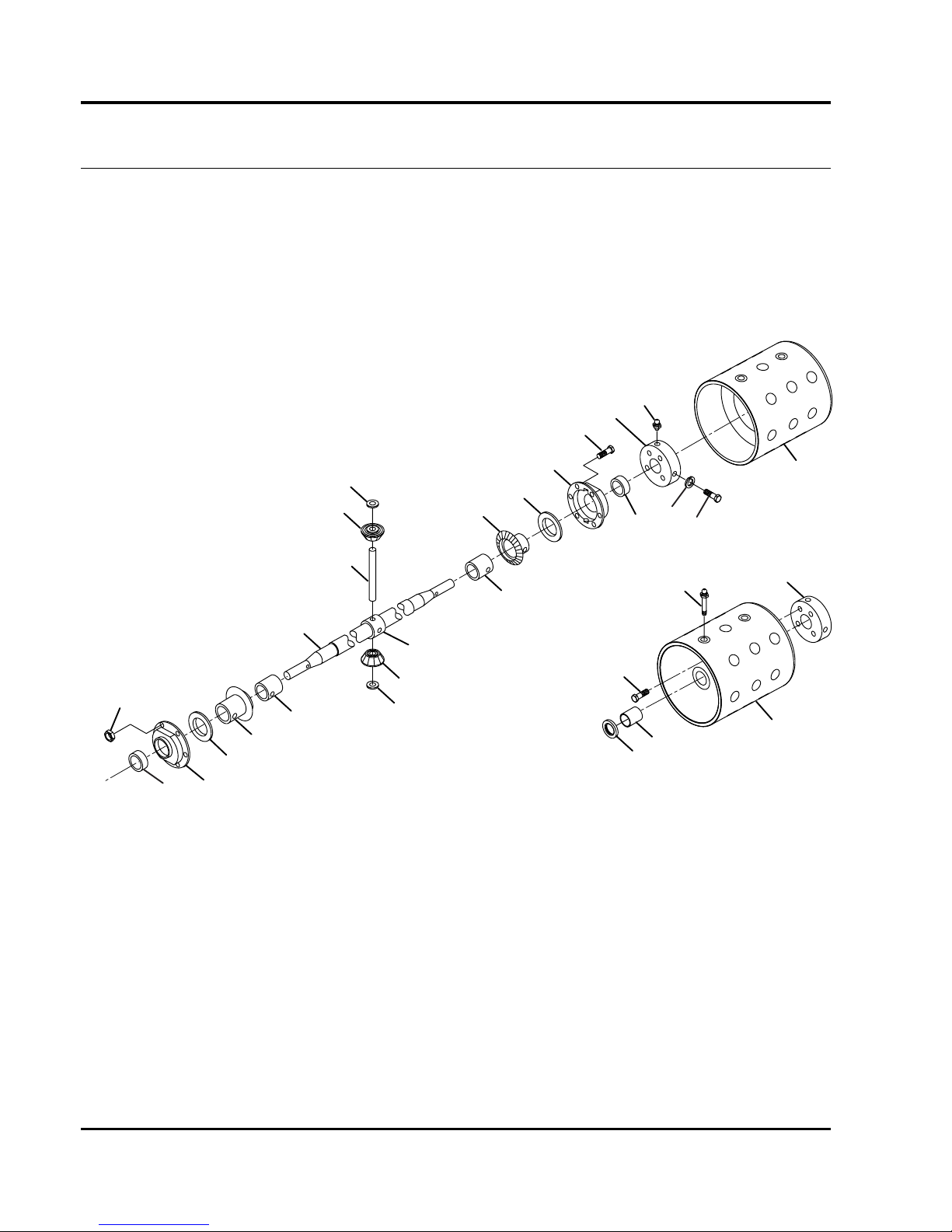

8.1 Traction Rollers

Serial No. All

Page 73

> Change from previous revision

Item Part No. Qty. Description Serial Numbers/Notes

3004026 1 Shaft, Roller 2 163801 2 Gear, Differential 3 325656 2 • Bushing

4 344745 2 Washer, Thrust 5 202947 2 Pinion 6 308030 2 Washer, Pinion Thrust 7 103862 2 Housing, Differential 8 308033 2 • Bushing 9 403723 6 Screw, #10-24 x 5/8” Hex Head

10 444782 6 Locknut, #10-24 Center

11 338394 2 Hub, Roller 12 471214 2 FItting, Grease 13 400190 6 Screw, 5/16-18 x 1-1/4” Hex Head 14 446136 6 Lockwasher, 5/16 Heavy 15 163523 2 Roller, Traction 16 471222 2 • Fitting, Grease 17 304569 2 • Bushing 18 366648 2 • Seal, Grease 19 364171 8 Bolt, Special 20 308028 1 Shaft, Pinion 21 365307 1 Hub

PGM 22

Page 74

1/4

PGM

9.1 Transport Wheels

Serial No. All

Page 75

> Change from previous revision

PGM

Item Part No. Qty. Description Serial Numbers/Notes

1000477 1 Hub, L.H. Wheel 2 338766 1 • Bearing 3 366705 2 • Seal 4 1000476 1 Hub, R.H. Wheel (Includes 2 and 3)

5 366697 4 Bushing 6 366718 1 Collar, Latching 7 445801 1 Nut, 5/8-18 Hex Jam Lock 8 361451 1 Washer 9 164056 2 Band, Brake

10 366742 2 Pin, Brake Band 11 415513 2 Screw, 1/4-20 x 1/2” Socket Set 12 461389 2 Pin, 7/32 x 1-1/4” Roll 13 30 046 21 2 Sleeve, Clutch

62293 1 Pneumatic Transport Tires Optional Kit 14 5002905 1 • Wheel 15 360111 1 • Valve 16 554847 1 • Tire 17 434049 3 • Screw, 5/16-18 x 2” Socket Head 18 271920 1 • Spacer, Wheel 19 366719 1 • Latch 20 366716 3 • Spacer 21 366704 1 • Spring 22 452004 6 • Flat Washer, 5/16 23 444718 3 • Locknut, 5/16-18 Center

Page 76

Page 77

Page 78

Textron Golf, Turf & Specialty Products PO Box 7708, Charlotte, NC 28241-7708 www.ttcsp.com

Equipment from Jacobsen is built to exacting

standards ensured by ISO 9001 and ISO 14001

registration at all of our manufacturing locations.

A worldwide dealer network and factory trained

technicians backed by Textron Parts Xpress

provide reliable, high-quality product support.

Kvalitet, prestanda och kundservice i världsklass

Utrustning från Jacobsen är byggda till högsta

standard, garanterad av certifiering enligt ISO 9001 och

ISO 14001 för samtliga våra tillverkande anläggningar.

Ett världsomspännande nätverk av återförsäljare

och fabriksutbildade mekaniker, uppbackade av Textron

Parts Xpress ger pålitligt kundstöd av högsta kvalitet.
