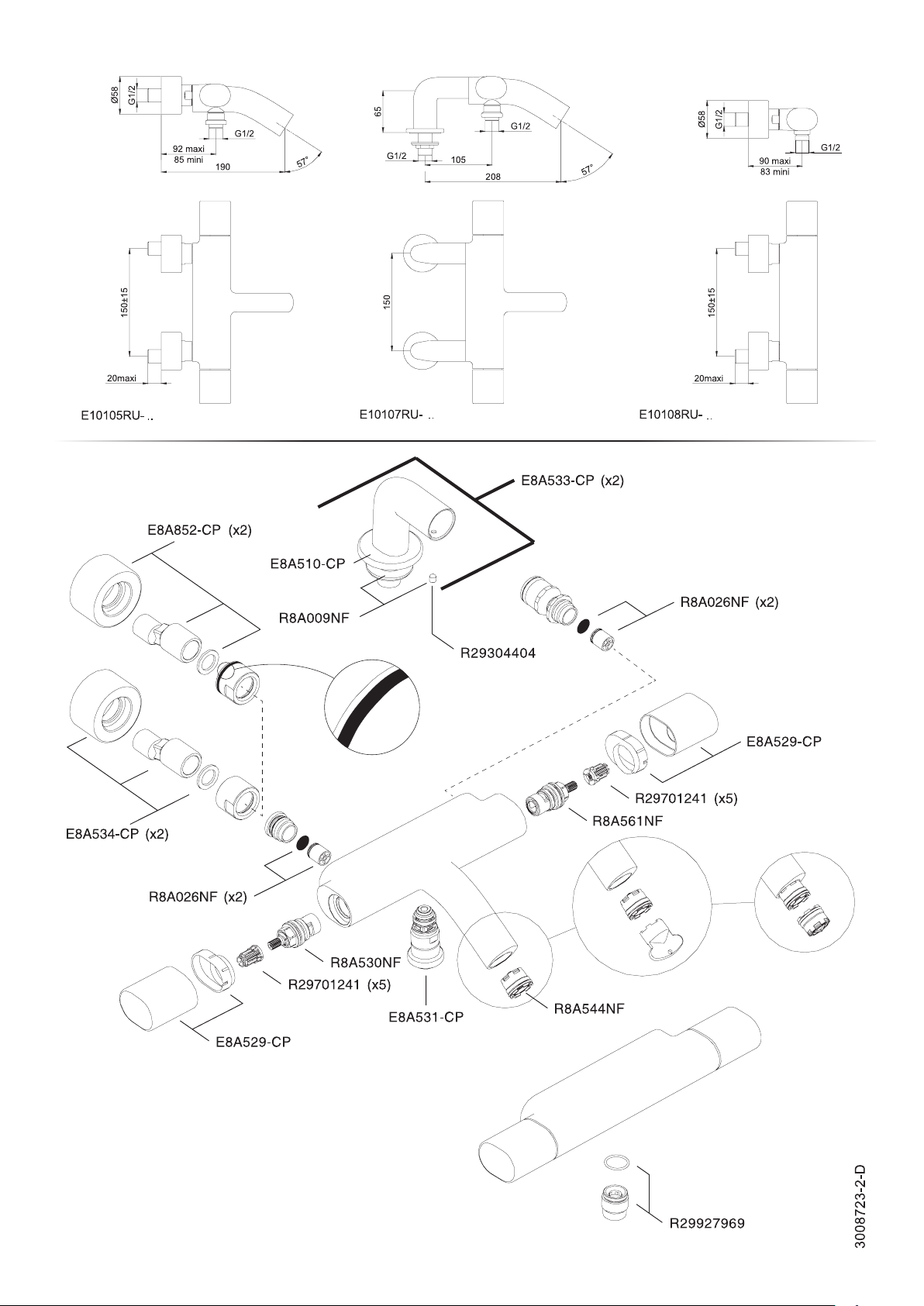

Jacob Delafon TALAN E10105RU-CP Assembly guide

СМЕСИТЕЛЬ ДЛЯ ДУША

СМЕСИТЕЛЬ ДЛЯ ДУША/ВАННЫ

- Минимальное/максимальное давление подачи воды : 1 áàð/6 áàð

- Если давление подачи воды превышает 5 бар : Установите редуктор давления

- Рекомендуемое давление подаваемой воды : 3 бар динамического давления горячей и холодной воды

- Минимальная температура подаваемой горячей воды : 50°C

- Минимальная температура подаваемой горячей воды : 70°C

- Рекомендуемая температура горячей воды : 60°C (энергосберегающий режим)

Указанное давление измеряется в потоке (динамическое давление)

УСЛОВИЯ РАБОТЫ СМЕСИТЕЛЯ

УСТАНОВКА

Полностью осушите трубы перед установкой. После установки смесителя снимите аэратор. Полностью откройте
холодную и горячую воду для того, чтобы удалить все отложения. Вновь установите аэратор.

КРЕПЛЕНИЕ К СТЕНЕ

• Уплотните патрубки.

• Установите сапожки в горизонтальном положении, в 150 мм друг от друга. Они должны на 45 мм выступать от поверхности
стены.

• Привинтите маскирующие фланцы, разместите кольцевые прокладки, и затем затяните гайки.

• Зафиксируйте смеситель в нужном месте.

30

УСТАНОВКА НА КРАЙ ВАННЫ

• Прикрепите к вентилю патрубки для крепления на краю ванны.

• При помощи шестигранного ключа вставьте крепежные винты.

• Расположите вентиль на краю ванны, завинтите и затяните гайки на соединениях. Затяните крепежные винты.

• Подключите вентиль к водопроводной системе.

ИСПОЛЬЗОВАНИЕ

Смесители для ванны/душа имеют дивертор (приспособление для отклонения) потока, которое автоматически возвращается в
положение «ванна».
Когда смеситель работает в режиме «ванна», для перехода в режим душа потяните вниз кольцо дивертора; если как кран будет
закрыт и открыт снова, вода снова потечет в ванну.

Äóøà

УХОД И ОБСЛУЖИВАНИЕ

Покрытие: Смеситель имеет покрытие, требующее специального ухода. Для сохранения блеска и чистоты поверхности ее
следует регулярно прочищать при помощи неабразивной губки и мыла, тщательно промывать и вытирать насухо сухой тряпкой.
Не используйте агрессивные вещества, содержащие метиловый спирт, кислоты, растворители и абразивные вещества – они
могут повредить покрытие. Рис.1
➚
