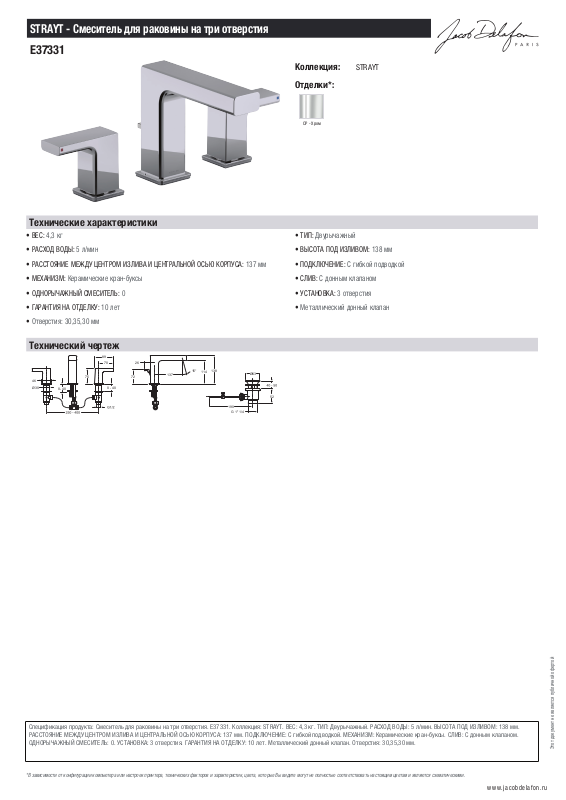

Jacob Delafon STRAYT E37331-CP User guide

89

Ø30

G 1" 1/4

STRAYT - Смеситель для раковины на три отверстия

E37331

Коллекция: STRAYT

Отделки*:

CP - Хром

Технические характеристики

• ВЕС: 4,3 кг • ТИП: Двурычажный

• РАСХОД ВОДЫ: 5 л/мин • ВЫСОТА ПОД ИЗЛИВОМ: 138 мм

• РАССТОЯНИЕ МЕЖДУ ЦЕНТРОМ ИЗЛИВА И ЦЕНТРАЛЬНОЙ ОСЬЮ КОРПУСА: 137 мм • ПОДКЛЮЧЕНИЕ: С гибкой подводкой

• МЕХАНИЗМ: Керамические кран-буксы • СЛИВ: С донным клапаном

• ОДНОРЫЧАЖНЫЙ СМЕСИТЕЛЬ: 0 • УСТАНОВКА: 3 отверстия

• ГАРАНТИЯ НА ОТДЕЛКУ: 10 лет • Металлический донный клапан

• Отверстия: 30,35,30 мм

Технический чертеж

70

0 - 40

75

0 - 40

46

26

72

15°

138

137

114

Ø63

52

190

Спецификация продукта: Смеситель для раковины на три отверстия. E37331. Коллекция: STRAYT. ВЕС: 4,3 кг. ТИП: Двурычажный. РАСХОД ВОДЫ: 5 л/мин. ВЫСОТА ПОД ИЗЛИВОМ: 138 мм.
РАССТОЯНИЕ МЕЖДУ ЦЕНТРОМ ИЗЛИВА И ЦЕНТРАЛЬНОЙ ОСЬЮ КОРПУСА: 137 мм. ПОДКЛЮЧЕНИЕ: С гибкой подводкой. МЕХАНИЗМ: Керамические кран-буксы. СЛИВ: С донным клапаном.
ОДНОРЫЧАЖНЫЙ СМЕСИТЕЛЬ: 0. УСТАНОВКА: 3 отверстия. ГАРАНТИЯ НА ОТДЕЛКУ: 10 лет. Металлический донный клапан. Отверстия: 30,35,30 мм.

*В зависимости от конфигурации компьютера или настроек принтера, технических факторов и характеристик, цвета, которые Вы видите могут не полностью соответствовать настоящим цветам и являются схематическими.

Этот документ не является публичной офертой
