Jacob Delafon ODEON RIVE GAUCHE E6D151-00, ODEON RIVE GAUCHE E6D152-00, ODEON RIVE GAUCHE E6D153-00, ODEON RIVE GAUCHE E6D149-00, ODEON RIVE GAUCHE E6D150-00 INSTALLATION GUIDE

NOTICE D'INSTALLATION

MANUAL DE INSTALACION

INSTALLATION GUIDE

GUIDA DI INSTALLAZIONE

ODEON RIVE GAUCHE

Baignoire à encastrer / Drop-in Bath

Size/Taille SKU/Ref

150 x 70 cm E6D149-00

160 x 70 cm E6D150-00

170 x 70 cm E6D151-00

РУКОВОДСТВО ПОИСЬЗОВАТЕИЯ

INSTALLATIONSANLEITUNG

Size/Taille SKU/Ref

170 x 75 cm E6D152-00

180 x 85 cm E6D153-00

1

1374762-FR2-A

EN

FR

DE

General

Warning! Appropriate safety apparel eg. gloves and safety footwear must be worn.

Warning! This product is a minimum of a two person lift.

Make sure that the item is installed by a competent installer.

Shut o󰀨 the main water supply.

Observe all local plumbing and building codes.

Check for transit damage and report any faults immediately to your supplier. No claims for the above will be
considered after installation.

Carefully remove all of the clear protective lm from the bath for inspection.

Caution! Additional protective coverings such as a dust sheet should then be used to protect the bath from
damage from falling objects.

Fitting this product is acceptance of quality.

We guarantee this product against any defect in materials or workmanship for a period of 10 years from the
date of purchase. For terms and conditions refer to your local agent.

Généralités

Avertissement! Il est obligatoire de porter des vêtements de sécurité appropriés, p. ex. gants et chaussures

de sécurité.

Avertissement! Il faut être au moins deux pour soulever ce produit.

Assurez-vous que l'élément est installé par un personnel compétent.

Couper l’alimentation d’eau principale.

Respecter tous les codes de plomberie et de bâtiment locaux.

Excluez tout dégât de transport et rapportez immédiatement tout défaut à votre fournisseur. Les plaintes à
propos du susmentionné ne seront plus prises en compte après l’installation.

Retirez soigneusement le lm protecteur transparent de la baignoire an de l’inspecter.

Attention! D’autres revêtements protecteurs tels un un carton ou une couverture doivent ensuite être utilisés
pour protéger la baignoire des objets susceptibles de tomber.

Nous garantissons ce produit contre tout défaut matériel ou défaut de fabrication pendant dix années à partir
de la date d'achat. Pour connaître les conditions générales, se référer à votre fournisseur local.

Allgemein

Warnhinweis! Unbedingt geeignete persönliche Schutzausrüstung tragen (z.B. Schutzhandschuhe und

Sicherheitsschuhe).

Warnhinweis! Zum Anheben dieses Produkts mindestens die Hilfe einer zweiten Person anfordern!

Die Montage, darf nur durch einen geeigneten Fachmann durchgeführt werden.

Schließen Sie den Hauptwasseranschluss.

Beachten Sie die geltenden Vorschriften für Klempner-und Bauarbeiten.

Badewanne auf Transportschäden überprüfen und diese sofort Ihrem Lieferanten mitteilen. Nach der
Installation erhobene Ansprüche auf obige Punkte werden nicht berücksichtigt.

Vorsichtig für eine Inspektion die gesamte durchsichtige Schutzfolie von der Badewanne abziehen.

Achtung! Anschließend die Badewanne mit einer zusätzlichen Schutzabdeckung gegen herunterfallende
Gegenstände schützen.

Mit dem Einbau des Produkts erkennen Sie dessen Qualität an.

Wir gewähren auf dieses Produkt für Material- und Verarbeitungsfehler eine Garantie von 10 Jahren. Für die
allgemeinen Geschäftsbedingungen wenden Sie sich bitte an Ihren lokalen Händler.

1374762-FR2-A

2

ES

IT

RU

General
¡Advertencia! Llevar el equipo de seguridad adecuado, por ejemplo, guantes y zapatillas de seguridad.

¡Advertencia! Este producto debe ser levantado por un mínimo de dos personas.

Asegúrese de que el componente es instalado por personal competente.

Cierre la llave principal de agua.

Respete las normativas locales de fontanería y construcción.

Comprobar que el producto no haya sufrido daños durante el transporte y, de haberlos sufrido, informar
inmediatamente al distribuidor. Después de la instalación, ya no podrá reclamarse por dichos daños.

Retirar el plástico protector de la bañera para inspeccionarla.

¡Atención! Colocar después alguna protección adicional, como una sábana, para proteger la bañera de
posibles daños en caso de impacto de objetos.

El montaje del producto implica la aceptación de su calidad.

Ofrecemos una garantía para el producto contra cualquier defecto en los materiales o en la calidad durante
el periodo de diez años a partir de la fecha de compra. Consulte las condiciones con su agente local.

Generalità

Attenzione! Indossare abbigliamento antinfortunistico (ad es. guanti e calzature)

Attenzione! Sono necessarie almeno due persone per sollevare il prodotto.

L'opera di installazione deve essere e󰀨ettuata da personale qualicato.

Chiudere la chiave centrale di alimentazione idrica.

Attenersi a tutte le norme locali di impiantistica idraulica ed edilizia.

Controllare che non siano presenti eventuali danni provocati dal trasporto; nel caso, comunicare
immediatamente al fornitore qualsiasi difetto constatato. A prodotto installato non sarà più possibile rivalersi
dei danni di trasporto.

Rimuovere con prudenza tutta la pellicola protettiva trasparente dalla vasca e ispezionarla.

Attenzione! Utilizzare coperture protettive extra (ad esempio un lenzuolo) per proteggere la vasca da danni
causati da caduta di oggetti.

Una volta installato il prodotto si ritiene implicitamente accettata la sua qualità.

In garanzia per dieci anni dalla data di acquisto contro i difetti di materiale e lavorazione. Per ulteriori
informazioni sui termini e condizioni, si prega di contattare il proprio rappresentante di vendita.

Общее
Внимание! При установке ванны используйте защитную одежду (перчатки, защитную обувь и т.д.).

Внимание! Переноску изделия должны производить не менее двух человек.

Сделать surethat этот компонент установлен компетентным монтажником.

Отключите подачу основной воды.

Соблюдайте все местные правила сантехнических и строительных.

Проверьте ванну на предмет повреждений при перевозке. При наличии повреждений немедленно
сообщите об этом вашему поставщику. После установки ванны подобные претензии не принимаются.

Осторожно снимите с ванны всю защитную пленку и осмотрите изделие.

Внимание! При установке ванны используйте защитное покрытие (например, чехол), чтобы защитить
ванну от падающих предметов.

Устанавливая изделие, вы соглашаетесь с качеством.

Мы гарантируем отсутствие в данном изделии дефектов материалов или изготовления в течение 10
лет с даты покупки. Условия, обратитесь к местному агенту.

3

1374762-FR2-A

Cleaning

Dimensions

Pack Contents

Operation

Operation

Maintenance

Installation

Warning

Tools Required

Specication

Symbols

Tools

Tools Required

Specication

x 6

x 1

6.0 mm

x 2

x 4

x 4

1374762-FR2-A

4

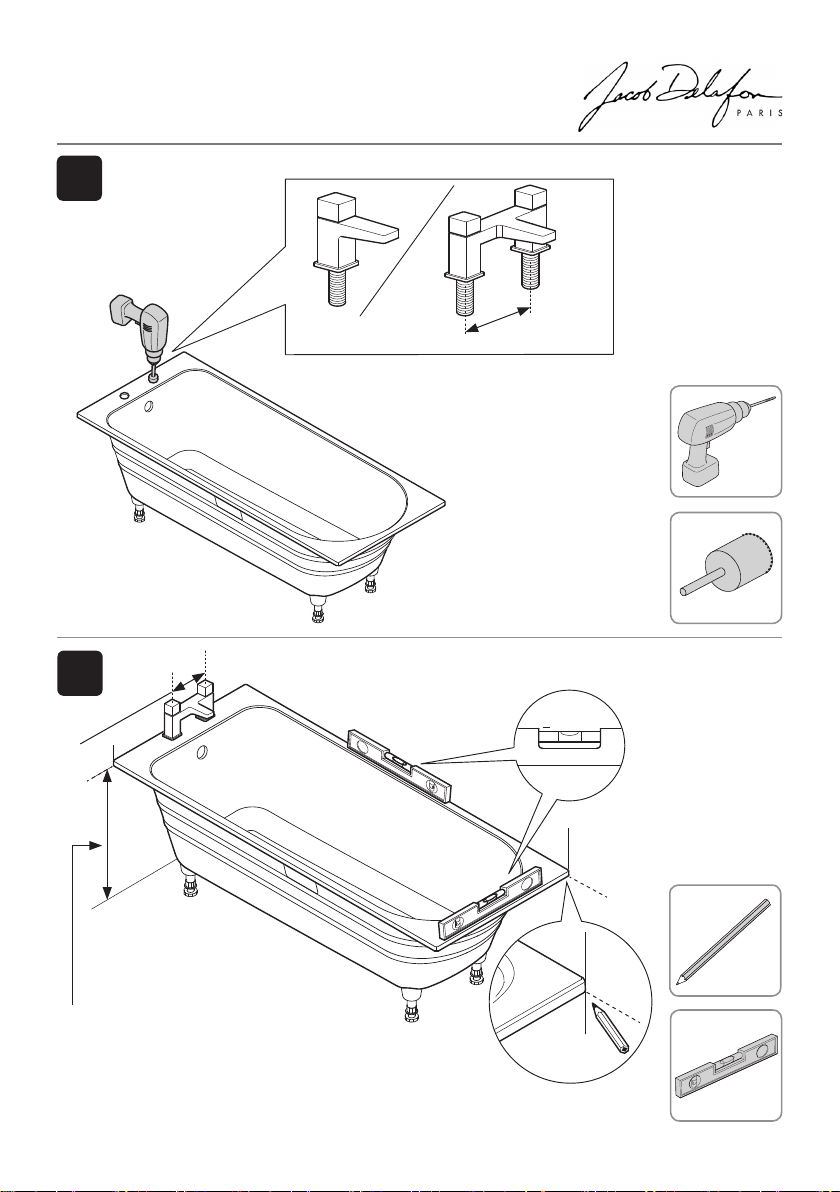

Installation / Installation / Installation / Instalación /

Installazione / Монтаж

1

90°

2

5

1374762-FR2-A

3

4

150 mm max.

150 mm max.

Refer to Panel Fitting Instructions
se reférer à la notice des tabliers en aluminium
Siehe Montageanweisungen für die Abdeckplatte
Consulte las instrucciones de montaje del panel
Fare riferimento alle istruzioni per il montaggio del pannello

См Инструкции по монтажу панели

1374762-FR2-A

6

+ 0 mm

5

25 mm

Ø 6.0 mm

6

Install the drain (not supplied)
Installer le vidage (non fourni)

Installieren Sie den Abuss (nicht mitgeliefert)

Instale el desagüe (no incluido)
Installare lo scarico (non in dotazione)

Установите слив (не входит в комплект)

25 mm

Odéon Rive Gauche

Baths / baignoires

E6D153-00 180 x 85 E70174-01R/CP

E6D152-00 170 x 85 E70174-01R/CP

E6D151-00 170 x 70 E6D159-CP

Recommended waste

/Vidage recommandé

7

1374762-FR2-A

7

1374762-FR2-A

8

8

Note: Check for leaks.
Remarque: Vériez les fuites.
Hinweis: Auf Lecks prüfen.
Nota: Compruebe si hay fugas.
Nota: vericare la presenza di perdite.

Примечание: проверьте на утечки.

9

1374762-FR2-A

9

a

b

Note: Fill bath prior to sealing.
Remarque: Remplissez le bain avant de sceller.
Hinweis: Bad vor dem Verschließen füllen.
Nota: Llene la tina antes de sellar.

c

Nota: riempire il bagno prima di sigillare.

Примечание: Заполните ванну до
герметизации.

1374762-FR2-A

10



☺

Cleaning / Nettoyage / Reinigung / Limpieza / Pulizia /

Cleaning

Specication

Symbols

очищающий

Spare Parts / Pièces détachées / Ersatzteile / Piezas de

repuesto / Pezzi di ricambio / Запасные части

4.1842.144

Multi Leg Pack (x6) and Fixing Kit

Kit de 6 pieds et kit de xation murale

Packung mit multiple Beinen (x6) und Schraubensatz

Paquete de piernas múltiples (x6) y kit de jación
Pacchetto gambe multiple (x6) e kit di ssaggio
Пакет с множественный ногами (x6) и фиксаци комплект

11

1374762-FR2-A

Kohler France/Jacob Delafon

19

FR

Z.I. des Ecrevolles 10000
TROYES
Tel: [phone]

Kohler GmbH

DE

Vertriebsniederlassung Jacob Delafon
Postfach 1260 | 45733 Oer-Erkenschwick | Deutschland
Tel.: [phone]

Kohler/Jacob Delafon Espana

ES

Ctra. de Logroño km.17,
50629 Sobradiel,
Zaragoza
Tel: [phone]

Kohler Middle East

ME

DIC, Al Thuraya Tower 2, 9th Floor,
Suite 905 | P.O. Box 500431

Dubai, United Arab Emirates
Tel: [phone]
Fax: [phone]

Jacob Delafon, Cromwell Road, Cheltenham, Gloucestershire

Déclaration de Performance: CE 0116

,

GL52 5EP, UK.

JACOB DELAFON

Odéon RIve Gauche

EN 14516:2015

Kohler/ Jacob Delafon Russia

RU

ул. Брянская, д.5, этаж 7, помещение I, комната 1

Russia
Tel. [phone]

Jacob Delafon Maroc

MA

207 Bd Anfa & rue Beaumarchais, Casablanca
Tel : [phone]
Fax: [phone]
