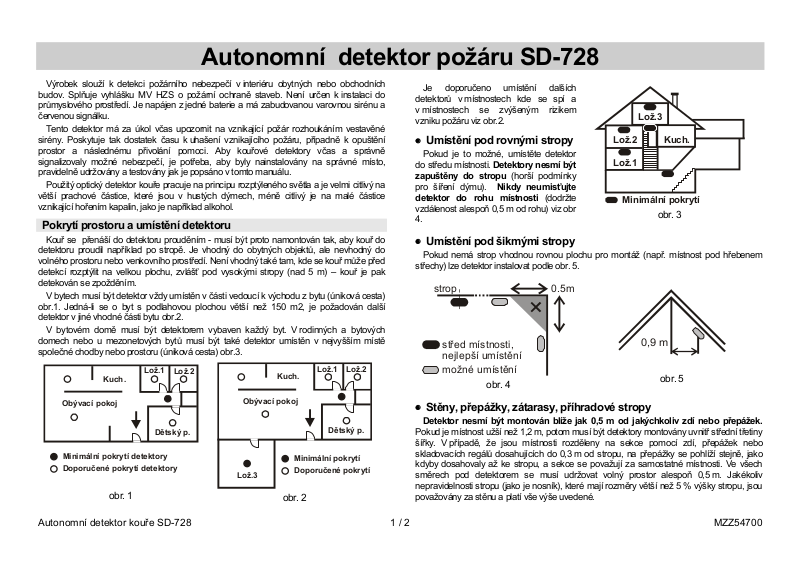

Autonomní detektor požáru SD-728
Výrobek slouží k detekci požárního nebezpečí v interiéru obytných nebo obchodních
budov. Splňuje vyhlášku MV HZS o požární ochraně staveb. Není určen k instalaci do
průmyslového prostředí. Je napájen z jedné baterie a má zabudovanou varovnou sirénu a
červenou signálku.
Tento detektor má za úkol včas upozornit na vznikající požár rozhoukáním vestavěné
sirény. Poskytuje tak dostatek času k uhašení vznikajícího požáru, případně k opuštění
prostor a následnému přivolání pomoci. Aby kouřové detektory včas a správně
signalizovaly možné nebezpečí, je potřeba, aby byly nainstalovány na správné místo,
pravidelně udržovány a testovány jak je popsáno v tomto manuálu.
Použitý optický detektor kouře pracuje na principu rozptýleného světla a je velmi citlivý na
větší prachové částice, které jsou v hustých dýmech, méně citlivý je na malé částice
vznikající hořením kapalin, jako je například alkohol.
Pokrytí prostoru a umístění detektoru
Kouř se přenáší do detektoru prouděním - musí být proto namontován tak, aby kouř do
detektoru proudil například po stropě. Je vhodný do obytných objektů, ale nevhodný do
volného prostoru nebo venkovního prostředí. Není vhodný také tam, kde se kouř může před
detekcí rozptýlit na velkou plochu, zvlášť pod vysokými stropy (nad 5 m) – kouř je pak
detekován se zpožděním.
V bytech musí být detektor vždy umístěn v části vedoucí k východu z bytu (úniková cesta)
obr.1. Jedná-li se o byt s podlahovou plochou větší než 150 m2, je požadován další
detektor v jiné vhodné části bytu obr.2.
V bytovém domě musí být detektorem vybaven každý byt. V rodinných a bytových
domech nebo u mezonetových bytů musí být také detektor umístěn v nejvyšším místě
společné chodby nebo prostoru (úniková cesta) obr.3.
Lož.1
Kuch.
Obývací pokoj
Minimální pokrytí detektory
Doporučené pokrytí detektory
obr. 1
Lož.2
Dětský p.
Lož.2
Lož.1
Kuch.
Obývací pokoj
Dětský p.
Minimální pokrytí
Lož.3
Doporučené pokrytí
obr. 2
Je doporučeno umístění dalších
detektorů v místnostech kde se spí a
v místnostech se zvýšeným rizikem
vzniku požáru viz obr.2.
• Umístění pod rovnými stropy
Pokud je to možné, umístěte detektor
do středu místnosti. Detektory nesmí být
zapuštěny do stropu (horší podmínky
pro šíření dýmu). Nikdy neumisťujte
detektor do rohu místnosti (dodržte
vzdálenost alespoň 0,5 m od rohu) viz obr
4.
Lož.3
Lož.2
Lož.1
Minimální pokrytí
Kuch.
obr. 3
• Umístění pod šikmými stropy
Pokud nemá strop vhodnou rovnou plochu pro montáž (např. místnost pod hřebenem
střechy) lze detektor instalovat podle obr. 5.
strop
střed místnosti,
nejlepší umístění
možné umístění
obr. 4
0.5m
0,9 m
obr. 5
• Stěny, přepážky, zátarasy, příhradové stropy
Detektor nesmí být montován blíže jak 0,5 m od jakýchkoliv zdí nebo přepážek.
Pokud je místnost užší než 1,2 m, potom musí být detektory montovány uvnitř střední třetiny
šířky. V případě, že jsou místnosti rozděleny na sekce pomocí zdí, přepážek nebo
skladovacích regálů dosahujících do 0,3 m od stropu, na přepážky se pohlíží stejně, jako
kdyby dosahovaly až ke stropu, a sekce se považují za samostatné místnosti. Ve všech
směrech pod detektorem se musí udržovat volný prostor alespoň 0,5 m. Jakékoliv
nepravidelnosti stropu (jako je nosník), které mají rozměry větší než 5 % výšky stropu, jsou
považovány za stěnu a platí vše výše uvedené.
Autonomní detektor kouře SD-728 1 / 2 MZZ54700
• Ventilace a pohyb vzduchu
Detektory nesmí být namontovány přímo u přívodu čerstvého vzduchu například z
klimatizace. Je-li vzduch přiváděn perforovaným stropem, nesmí strop být perforován na
poloměru alespoň 0,6 m okolo každého detektoru.
• Detektor tedy neumísťujte:
• tam, kde špatně proudí vzduch (výklenky, rohy, vrcholy střech tvaru A apod.)
• tam, kde se práší, kouří cigarety nebo se vyskytuje pára
• v místech, kde intenzivně proudí vzduch (blízkost větráků, tepelných zdrojů, vyústění
vzduchotechniky, průduchů apod.)
• v kuchyních a vlhkých prostorách (pára, kouř a mastné výpary mohou způsobit
falešné poplachy nebo poruchy detekce).
• vedle zářivek (elektrické rušení může vyvolat falešný poplach)
• v místech velkého výskytu drobného hmyzu
Upozornění: Nejčastější příčinou nežádoucí aktivace
bývá nevhodné umístění detektoru.
Podrobnější pokyny k instalaci jsou uvedeny v ČSN TS 54-14.
Instalace detektoru
1. sejměte detektor z montážní základny pootočením doleva
2. detektor uschovejte tak, aby se do něj nenaprášilo během vrtání
3. podle základny si označte polohu montážních otvorů
4. vyvrtejte otvory a vložte hmoždinky
5. přišroubujte základnu tak aby hlavy šroubů zapadly do drážek
6. na detektoru otevřete dvířka a vyjměte baterii
7. zapojte baterii do kontaktů, dbejte přitom správné polarity
8. vložte baterii a zavřete dvířka
9. nasaďte detektor na zadní plast a zajistěte potočením doprava
Upozornění: Nasazení detektoru na základnu je blokováno, pokud není vložena baterie!
Funkce detektoru
Správná funkce: Je indikována krátkým bliknutím signálky každých cca 45 sekund.
Požární poplach: Vniknutí kouře do detektoru je po určitou dobu indikováno rychlým
blikáním signálky (podle intenzity kouře). Pokud zakouření trvá, je spuštěn akustický
poplach vestavěnou sirénou (přerušovaný tón).
Ukončení požárního poplachu: Poplach trvá až do vyvětrání kouře a nelze jej přerušit.
Testování detektoru
Funkci detektoru lze ověřit stisknutím a podržením testovacího tlačítka. Detektor se
rozbliká a do cca 20 sekund se musí rozeznít siréna. Tento test by měl být proveden
nejméně 1x za týden. Pokud nedojde k aktivaci sirény do této doby, předejte detektor do
servisu. Pro testování kouřem se prodávají simulační testovací spreje.
Pozor: detektor nikdy netestujte rozděláváním ohně v objektu.
Výměna baterie v detektoru
Výměnu baterií provádějte 1x za rok nebo pokud detektor signalizuje slabou baterii
pravidelným pípnutím v intervalu jedné minuty. Detektor vydrží pracovat se slabou baterii
ještě asi 30 dní. Používejte výhradně kvalitní baterie (viz typový štítek).
Současně s výměnou baterie doporučujeme zbavit detektor prachu například vysavačem
Použité baterie nevhazujte do odpadu, ale odevzdejte do sběrného místa.
Technické parametry
napájení alkalická baterie 9 V typ 1604G (6LR61), 600mAh
typická životnost baterie cca 1 rok
detekce kouře optický rozptyl světla
citlivost detektoru kouře m = 0,11
akustický výkon zabudované sirény min. 85dB/3m A
rozsah pracovních teplot 4 až 38 °C
rozměry průměr 103 mm, výška 40 mm
splňuje požadavky ČSN EN 14 604
ČSN EN 50130-4, ČSN EN 55022
0786-CPD-20405
Detektor je navržen a vyroben ve shodě s na něj se vztahujícími ustanoveními: Nařízení
vlády č. 616/2006Sb., 190/2002Sb., je-li použit dle jeho určení. Originál prohlášení o shodě
je na www.jablotron.cz
v sekci Poradenství.
Poznámka: Výrobek, ačkoliv neobsahuje žádné škodlivé materiály,
nevyhazujte do odpadků, ale předejte na sběrné místo elektronického odpadu.
Podrobnější informace na www.jablotron.cz
÷
0,13 dB/m dle ČSN EN 14 604
Autonomní detektor kouře SD-728 2 / 2 MZZ54700
