Einführung

1 Einführung

1.1 Übersicht

Mit dem IXXAT PC-CAN-Interface CAN@net II haben Sie eine hochwertige elektronische Komponente erworben, die nach neuesten technologischen Gesichtspunkten entwickelt und hergestellt worden ist.

Dieses Handbuch soll Ihnen helfen, Ihr CAN@net II Interface näher kennen zu lernen. Bitte lesen Sie dieses Handbuch, bevor Sie mit der Installation beginnen.

IXXAT bietet das CAN@net II in zwei Varianten an: Das CAN@net II/VCI ist ein über TCP/IP betriebenes PC-CAN-Interface. Es bietet

über die IXXAT Standard-Windows-Treiberschnittstelle VCI eine komfortable und funktionell umfangreiche Schnittstelle für Windows Applikationen an. Über diese Standard-Treiberschnittstelle werden auch IXXAT Tools betrieben.

Das CAN@net II/Generic kann durch seine generische ASCII-Schnittstelle über TCP/IP mit nicht Windows-Systemen (z. B. Linux) verbunden werden. Durch die Verwendung von zwei CAN@net II/Generic Geräten kann darüber hinaus eine CAN-Ethernet-CAN bridge realisiert werden.

Die CAN@net II/Generic Geräte empfangen CAN-Nachrichten in ihrem CANNetzwerk und leiten diese Nachrichten über TCP/IP an das Partnergerät weiter. Dieses sendet die Nachrichten in das lokale CAN-Netzwerk. Bei der Konfiguration der Geräte können Filter gesetzt werden, so dass nur Botschaften ausgetauscht werden, die im jeweiligen Netzwerk von Interesse sind.

Für die jeweiligen CAN@net II Varianten sind spezifische Handbücher für die Softwareinstallation sowie die Programmierung und Integration der Geräte in eigene Applikationen verfügbar.

1.2 Merkmale

 Eingangsspannungsbereich +9 V ... +32 V DC  Freescale 32 Bit Mikrocontroller mit 150MHz Takt  8 MByte DRAM  4 MByte Flash  1 CAN-Controller PHILIPS SJA1000 mit 16 MHz Takt  CAN-Busankopplung nach ISO 11898-2, galvanisch entkoppelt  Ethernet PHY mit Auto Crossover  10BASE-T/100BASE-TX Ethernet

CAN@net II - Handbuch, V1.5

Einführung

MC-Potential

MCF5235

150MHz

DRAM (8 MB)

CAN-Controller

SJA1000

Flash

(4 MB)

LEDs

Ethernet

PHY

Ethernet

CAN-Potential

High-Speed

SN65HVD251

CAN

High-Speed

SN65HVD231

CAN

optional

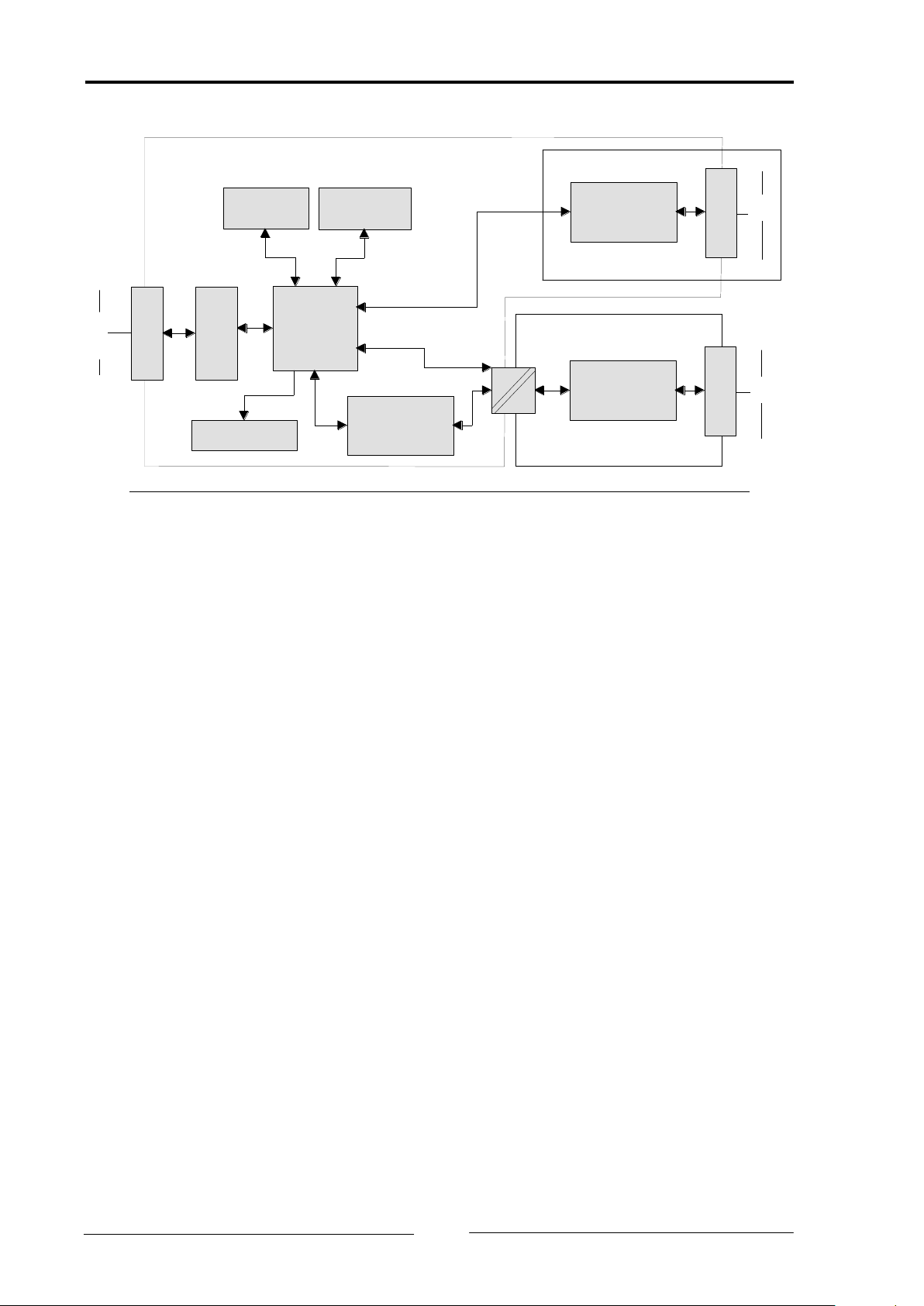

Bild 1-1: Blockbild des CAN@net II

1.3 Support

Weitergehende Informationen zu unseren Produkten, sowie FAQ-Listen und Tips zur Installation finden Sie im Supportbereich auf unserer Homepage (http://www.ixxat.de). Ebenso können Sie sich dort über aktuelle Produktversionen sowie verfügbare Updates informieren.

Sollten Sie nach dem Studium der Informationen auf unserer Homepage sowie der Handbücher weitere Fragen haben, wenden Sie sich bitte an unseren Support. Hierzu finden Sie im Supportbereich auf unserer Homepage entsprechende Formulare für die Supportanfrage. Um uns die Supportarbeit zu erleichtern und eine rasche Antwort zu ermöglichen, bitten wir Sie darauf zu achten exakte Angaben zu den jeweiligen Punkten zu machen und Ihre Frage bzw. Ihr Problem ausführlich zu beschreiben.

Wenn Sie unseren Support lieber per Telefon kontaktieren, dann bitten wir Sie ebenfalls vorab bereits eine entsprechende Supportanfrage über unsere Homepage zuzusenden, damit unserem Support die entsprechenden Informationen vorliegen.

1.4 Rücksendung von Hardware

Falls es erforderlich ist, dass Sie Hardware an uns zurücksenden, so bitten wir Sie das entsprechende RMA-Formular von unserer Homepage zu laden und entsprechend den Anweisungen auf diesem Formular zu verfahren.

Bei Reparaturen bitten wir Sie ebenfalls das Problem bzw. den Fehler ausführlich auf dem RMA-Formular zu beschreiben. Sie ermöglichen uns damit eine zügige Bearbeitung Ihrer Reparatur.

CAN@net II - Handbuch, V1.5

Installation

2 Installation

2.1 Softwareinstallation

Bei der Gerätevariante CAN@net II/VCI ist die Installation eines Treibers erforderlich. Dieser Treiber ist Bestandteil des VCI (Virtual CAN Interface), das Sie kostenlos im Internet unter http://www.ixxat.de herunterladen können.

Für die Installation des CAN-Treibers VCI unter Windows beachten Sie bitte das VCI-Installationshandbuch.

Für den Betrieb des CAN@net II/Generic als CAN-Ethernet-CAN Bridge müssen die CAN@net II/Generic Geräte konfiguriert werden. Für die Konfiguration der Geräte beachten Sie bitte das Handbuch CAN@net II/Generic.

2.2 Hardwareinstallation

Für den Betrieb des CAN@net II ist keine besondere Hardwareinstallation erforderlich. Lediglich eine Verbindung zu einer Spannungsquelle, zu Ethernet und zu CAN muss hergestellt werden.

Das CAN@net II/VCI kann während des Betriebs an das Ethernet-Netzwerk angeschlossen oder von diesem getrennt werden.

Vor dem ersten Betriebs des CAN@net II/VCI ist die Installation des VCI-Treibers erforderlich (siehe Abschnitt 2.1). Der VCI-Treiber installiert auch die benötigten Geräte-Treiber.

CAN@net II - Handbuch, V1.5

Anschlüsse und Anzeigen

Pin 1

Power

Ethernet

CAN

LEDs

Gehäuse-

verriegelung

Gehäuse-

verriegelung

3 Anschlüsse und Anzeigen

3.1 Anschlussbelegung

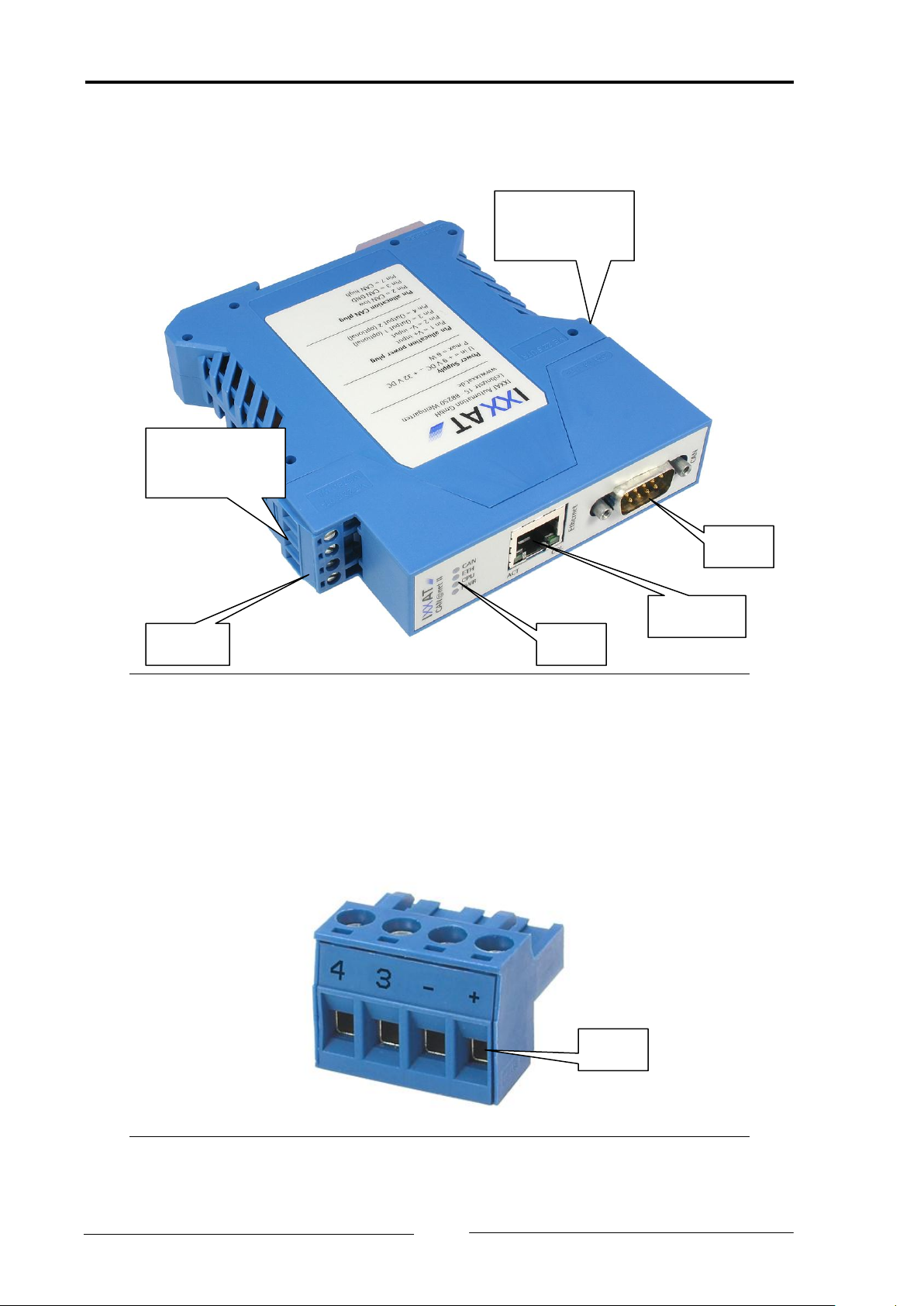

Bild 3-1: Anschlüsse und Anzeigen des CAN@net II

3.1.1 Power-Stecker

Für den Anschluss des CAN@net II an eine Spannungsversorgung wird eine Schraubklemme eingesetzt. Bei der Verkabelung achten Sie bitte darauf, dass die Kabel einen ausreichenden Querschnitt (>0,14mm²) aufweisen.

Bild 3-2: Power Stecker des CAN@net II

CAN@net II - Handbuch, V1.5

Anschlüsse und Anzeigen

Pin Nr. Stecker

Signal

V+ (+9 V bis +32 V DC)

V-

Output 1 (optional)

Output 2(optional)

Pin Nr. RJ45

Signal

TX +

TX -

RX +

Mit Pin 5 verbunden

Mit Pin 4 verbunden

RX -

Mit Pin 8 verbunden

Mit Pin 7 verbunden

Tabelle 3-1: Pinbelegung des Power-Steckers

Das Schraubklemmen-Modul ist aufgesteckt und kann mit Hilfe eines Schraubendrehers oder ähnlichem vom Gehäuse getrennt werden.

3.1.2 Ethernet-Buchse

Für den Anschluss des CAN@net II an Ethernet steht eine RJ45-Buchse zur Verfügung. Auf Grund des Auto Crossover Features des verwendeten Ethernet PHYs kann sowohl ein Crossover-Kabel als auch ein 1-zu-1-Netzwerkkabel eingesetzt werden.

Tabelle 3-2: Pinbelegung des Ethernet-Anschlusses

Der Schirm der Buchse ist über einen 1 nF Kondensator mit dem Massepotential der Platine gekoppelt.

CAN@net II - Handbuch, V1.5

Anschlüsse und Anzeigen

Pin Nr. Sub D9

Signal

Nicht verbunden

CAN-Low

GND

Nicht verbunden

CAN-High

Nicht verbunden

3.1.3 CAN-Bus-Anschluss

Das CAN@net II verfügt über eine Busankopplung gemäß ISO 11898-2. Die Belegung des Sub-D9-Steckers ist in der Tabelle 3-3 ersichtlich.

Tabelle 3-3: Pinbelegung des CAN-Bus-Anschlusses

Der Schirm der CAN-Buchse ist über einen 1 M Widerstand und einen 1 nF Kondensator mit der Masse der CAN-Ankopplung verbunden.

Die höchste Störfestigkeit wird erreicht, wenn der Schirm des CAN-Kabels geerdet wird.

3.2 Anzeigen

Das CAN@net II verfügt über sechs LEDs. Diese LEDs dienen zur Anzeige des Kommunikationsstatus der zugehörigen Schnittstelle bzw. zur Anzeige des Gerätestatus.

Bild 3-3: LEDs des CAN@net II

CAN@net II - Handbuch, V1.5

Anschlüsse und Anzeigen

Leuchtmuster

Beschreibung

Ursachen/Hinweise

aus

Keine Spannung vorhanden

 Sicherung defekt  Spannungsregelung defekt  Gerät nicht an Spannung ange-

schlossen

grün

Spannung vorhanden

 Gerät voll funktionsfähig

Leuchtmuster

Beschreibung

Ursachen/Hinweise

aus

Gerät nicht funktionsbereit

 Firmware läuft nicht an

gün blinkend (1 Hz)

Gerät funktionsbereit, Firmware gestartet

 Firmware signalisiert „normal“ Be-

trieb

grün blinkend (2 Hz)

Gerät befindet sich im Bootmanager

 Bootmanager des Gerätes aktiv  Keine Firmware vorhanden bzw.

noch nicht gestartet

rot

Schreibzugriff(e) auf das Flash

 Firmware wird ins Flash geschrieben  Konfiguration wird ins Flash ge-

schrieben

rot blinkend

Betriebsstörung

 Firmware zeigt eine Störung an

3.2.1 Power-LED (PWR)

Mit Hilfe der Power-LED wird die Betriebsbereitschaft des Gerätes signalisiert. Liegt die Versorgungsspannung am Gerät an, so leuchtet die Power-LED. Ist die Power-LED aus, ist ein Fehler in der Spannungsversorgung aufgetreten.

Tabelle 3-4: Zustände der Power-LED

3.2.2 Status-LED (CPU)

Mit Hilfe der zweifarbigen (grün und rot) Status-LED wird der Betriebszustand des Gerätes signalisiert.

Tabelle 3-5: Zustände der Status-LED

CAN@net II - Handbuch, V1.5

Anschlüsse und Anzeigen

Leuchtmuster

Beschreibung

Ursachen/Hinweise

aus

Keine Kommunikation über Ethernet

 Gerät nicht korrekt initialisiert  Gerät nicht an Ethernet angeschlos-

sen

 Keine Kommunikation vorhanden

grün / grün blinkend

Ethernet Paket(e) erfolgreich versendet

 Kommunikation vorhanden und OK

rot / rot blinkend

Ethernet Paket(e) konnte nicht versendet werden

 TCP/IP Verbindung nicht vorhanden,

d.h. Kabel defekt oder keine Netzwerkverbindung mehr vorhanden

Leuchtmuster

Beschreibung

Ursachen/Hinweise

aus

Keine Kollision

 Fehlerfreie/keine Ethernet-

Kommunikation

gelb / gelb blinkend

Kollisionen detektiert

 Kollisionen in der Ethernet-

Kommunikation festgestellt

3.2.3 Ethernet-LED (ETH)

Mit Hilfe der zweifarbigen (grün und rot) Ethernet-LED wird eine Kommunikation über Ethernet angezeigt. Mit jedem erfolgreich versendeten TCP/IP-Paket leuchtet die Ethernet-LED grün auf. Im Falle eines Sendefehlers leuchtet die LED rot auf.

Dies gilt nur für TCP/IP-Pakete, nicht für UDP-Pakete. UDP-Kommunikation wird nicht über diese LED angezeigt.

Tabelle 3-6: Zustände der Ethernet-LED

3.2.4 Collision-LED (COL)

Mit Hilfe der gelben Collision-LED werden Kollisionen der Ethernet-Kommunikation angezeigt.

Tabelle 3-7: Zustände der Collision-LED

CAN@net II - Handbuch, V1.5

Anschlüsse und Anzeigen

Leuchtmuster

Beschreibung

Ursachen/Hinweise

aus

Kein Link vorhanden

 Keine Verbindung zu einem Ethernet-

Netzwerk

 Defektes Netzwerkkabel

grün

Link vorhanden, jedoch keine Aktivität

 Korrekte Netzwerkverbindung vorhanden,

allerdings momentan keine Kommunikation

grün blinkend

EthernetKommunikation

 Es findet eine Ethernet-Kommunikation

statt

Leuchtmuster

Beschreibung

Ursachen/Hinweise

aus

Keine CAN Kommunikation

 Es ist keine CAN Kommunikation vorhanden  Gerät nicht mit CAN verbunden

grün / grün blinkend

CAN Kommunikation

 Mit jedem CAN Telegramm wird die LED

eingeschaltet

rot blinkend

CAN Kommunikation, CAN-Controller aber im ErrorZustand

 Der CAN-Controller befindet sich im Zu-

stand „Error Warning“ oder „Error passiv“,

es werden aber noch CAN Telegramme empfangen

rot

Bus Off

 Der CAN-Controller befindet sich im Zu-

stand „Bus Off“. Es ist keine CAN Kommunikation mehr möglich

3.2.5 Link/Data Activity-LED (ACT)

Mit Hilfe der grünen Link/Data Activity-LED wird der Verbindungsstatus des Ethernet-Ports angezeigt.

Tabelle 3-8: Zustände der Link/Data Activity-LED

3.2.6 CAN LED (CAN)

Die zweifarbige (grün und rot) LED für CAN leuchtet bei jeder fehlerfrei empfangenen oder gesendeten Nachricht grün auf.

Befindet sich der CAN-Controller im Zustand „Error warning“ oder „Error passiv“, leuchtet die LED bei jeder CAN-Nachricht rot auf. Ist der CAN-Controller im Zustand „Bus off“, leuchtet die LED ununterbrochen rot.

Tabelle 3-9: Zustände der CAN LED

CAN@net II - Handbuch, V1.5

Konfiguration

3.3 CAN-Busabschluss

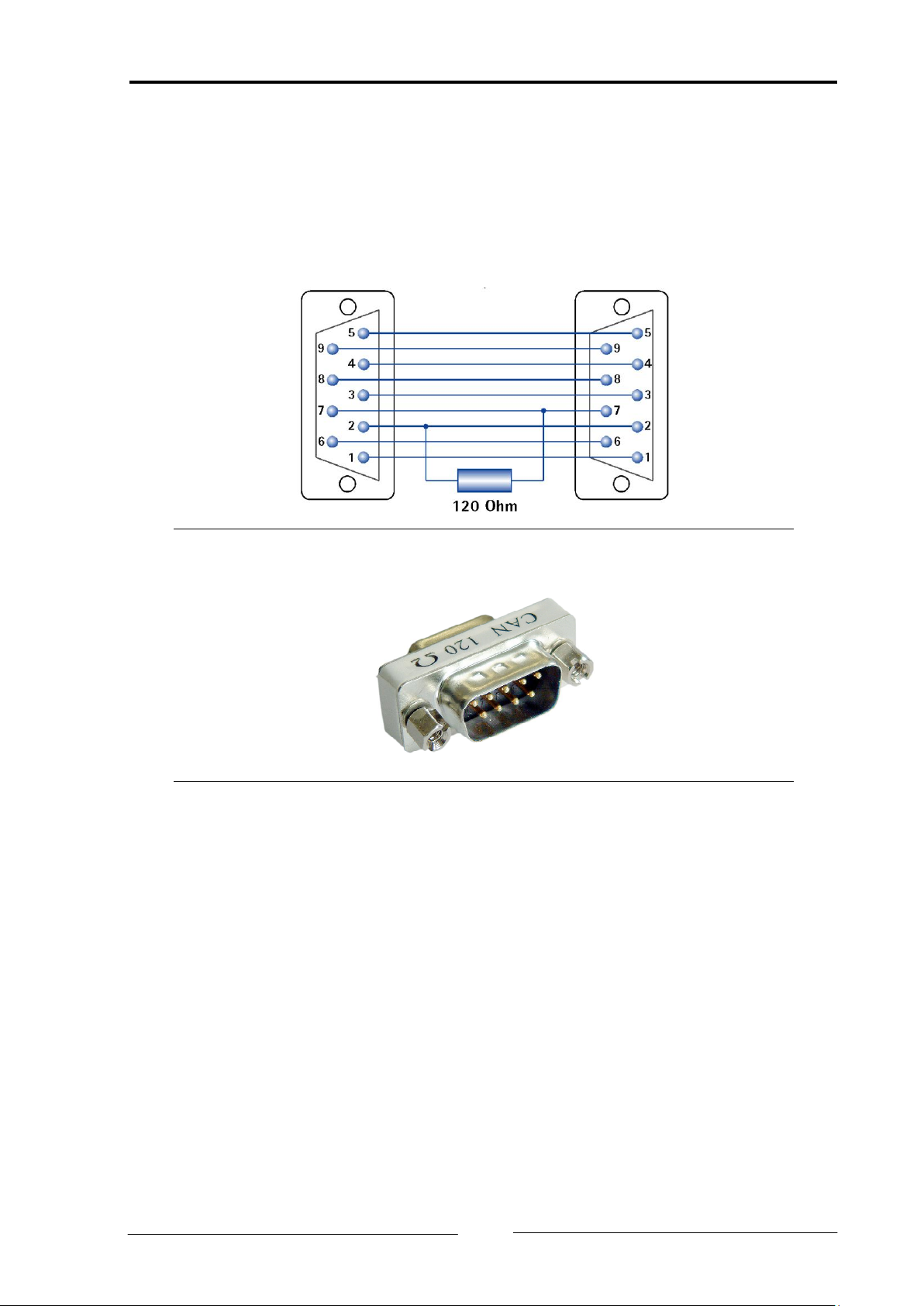

Auf dem CAN@net II ist kein Busabschlusswiderstand für den CAN-Bus bestückt. Als Zubehör steht ein Busabschlusswiderstand in Form eines Durchführungs-

steckers bei IXXAT zur Verfügung (Bestellnummer 1.04.0075.03000).

4 Konfiguration

4.1 Konfigurationstool

4.1.1 Übersicht

Mit Hilfe des Konfigurationstools, welches bei der Installation des VCI-Treibers automatisch mit installiert wird, können die Netzwerkparameter des CAN@net II eingestellt werden.

Das Konfigurationstool durchsucht das Netzwerk, welches an den Rechner angeschlossen ist, nach verfügbaren CAN@net II Geräten. Alle gefundenen Geräte werden in der „Device List“ angezeigt und können dann separat eingerichtet werden.

Bild 4-1: Konfigurationstool

CAN@net II - Handbuch, V1.5

Konfiguration

4.1.2 Bedienung

Beim Start des Konfigurationstools wird das Netzwerk nach CAN@net II Geräten durchsucht. Um ein nachträglich angeschlossenes Gerät zu erkennen, gibt es zwei Möglichkeiten:

 Aktivieren der Funktion „Autoscan“, somit wird der Suchvorgang alle drei Se-

kunden durchgeführt, oder

 mittels des „Rescan“-Schalters, hierbei wird ein Suchvorgang manuell gestar-

tet.

Um die Netzwerkparameter eines CAN@net II zu ändern, muss das gewünschte

Gerät in der „Device List“ ausgewählt werden. Anschließend wird durch Betätigen des „Configure“-Schalters der Konfigurationsdialog für das Gerät geöffnet. Der

Konfigurationsdialog kann aber nur geöffnet werden, sofern das Gerät nicht mit einer Applikation verbunden ist (Connection State: Not Connected).

Über den Konfigurationsdialog kann DHCP aktiviert bzw. deaktiviert werden. Ist der DCHP-Mode nicht aktiviert, können die IP Adresse, die Subnet Mask und das Gateway eingestellt werden. Des weiteren kann der Hostname und das Passwort eingestellt werden.

Durch „OK“ wird das zuvor ausgewählte CAN@net II mit den eingestellten Netzwerkparameter konfiguriert. Hierbei ist die Eingabe des Passwortes erforderlich. Über „Cancel“ kann die Konfiguration abgebrochen werden.

Die Werkseinstellungen der Netzwerkparameter sind im Anhang aufgeführt.

4.2 Zurücksetzen auf die Werkseinstellung

Mit Hilfe des DIP-Schalters kann die Netzwerkkonfiguration des CAN@net II wieder auf die Werkseinstellung zurückgesetzt werden.

Hierzu sind folgende Arbeitsschritte notwendig: (1) Stellen Sie sicher, dass Sie elektrostatisch entladen sind. (2) Trennen Sie das CAN@net II von der Spannungsversorgung. (3) Trennen Sie das Gehäuseoberteil inkl. der Platine vom Gehäuseunterteil.

Drücken Sie hierzu die beiden Verriegelungen an der Schmalseite des Gehäuses leicht ein.

(4) Die Position 1 des DIP-Schalters auf „ON“ stellen. (5) Schieben Sie die Platine wieder in das Gehäuseunterteil. Achten Sie hierbei

auf die ESD-Schutzfolie, diese muss unbedingt wieder mit eingebaut werden.

(6) Schließen Sie das CAN@net II an die Spannungsversorgung an. Es muss ein

Lauflicht (grün/rot abwechselnd) über die LEDs angezeigt werden.

(7) Trennen Sie das CAN@net II von der Spannungsversorgung. (8) Entnehmen Sie die Platine wie zuvor aus dem Gehäuseunterteil.

CAN@net II - Handbuch, V1.5

Konfiguration

Schalter

Stellung

Signal

Off

Normaler Betrieb (Werkseinstellung)

Rücksetzen der Netzwerkparameter auf die Werkseinstellungen

Off

Nicht genutzt (Werkseinstellung)

Nicht genutzt

DIP-

Schalter

(9) Setzen Sie die Position 1 des DIP-Schalters auf „Off“. (10) Führen Sie das Gehäuseoberteil mit Platine und ESD-Folie in das Gehäuseun-

terteil ein. Achten Sie darauf, dass das Gehäuse wieder verriegelt.

Bild 4-2: Position des DIP-Schalters

Tabelle 4-1: Belegung des DIP-Schalters

CAN@net II - Handbuch, V1.5

5 Anhang

5.1 Technische Daten

Ethernet-Interface: 10/100 MBit, Twisted-Pair Mikrocontroller: Freescale MCF5235, 150 MHz RAM / Flash: 8 MByte SDRAM / 4 MByte

CAN-Controller: intern und 1x Philips SJA1000T CAN Transceiver: Texas Instruments SN65HVD251P Max. Anzahl CAN-Bus Knoten: 120 CAN-Busabschlusswiderstand: keiner CAN-Durchlaufverzögerung: bei galvanischer Trennung typisch 32 ns CAN-Baudraten: 10 kBaud – 1 MBaud Max. CAN-Durchsatz (mit VCI, 21000 Nachrichten/s (kontinuierlich) Empfangsrichtung): 21000 Nachrichten/s (Burst)

Anhang

Max. CAN-Durchsatz (mit VCI, 7200 Nachrichten/s (kontinuierlich) Senderichtung):

Spannungsversorgung: +9 V ... +32 V DC Stromaufnahme Normalbetrieb: typisch 110 mA (bei 24 V)

maximal 250 mA (bei 24 V)

Gehäusematerial: Polyamid Abmessungen: 114,5 x 99 x 22,5 mm Gewicht: ca. 300 g Schutzart: IP30

Arbeitstemperaturbereich: -20 °C - +70 °C Lagertemperaturbereich: -40 °C - +85 °C Relative Feuchte: 10 - 95 %, keine Betauung Galvanische Trennung: 500 V AC für 1 min

EMV-Prüfung nach: DIN EN 55022:1998 + A1:2000 + A2:2003 Gerätesicherheit: CSA/UL 60950-00 Class 3862 10, 3862 90 Umweltrichtlinie: RoHS, WEEE, Directive (2002/95/EC)

CAN@net II - Handbuch, V1.5

Anhang

Netzwerkparameter

Voreinstellung

Bemerkung

DHCP

Aktiv

IP-Adresse

169.

254. (BYTE)(Seriennr. – 800000)/254). (BYTE)(Seriennr. – 800000)%254 + 1)

Entsprechend APIPA wenn kein DHCPServer erreichbar ist

Subnet Mask

255.255.0.0

Gateway Adresse

0.0.0.0

Host Name

CAN_at_net_II_

4. Byte der MAC-Adresse als Hex-Wert_

5. Byte der MAC-Adresse als Hex-Wert

Passwort

IXXAT

MD5Verschlüsselte Übertragung

5.2 Werkeinstellung der Netzwerkparameter

Tabelle 5-1: Werkseinstellung der Netzwerkparameter

CAN@net II - Handbuch, V1.5

Anhang

5.3 Zubehör

5.3.1 CAN-Busabschlusswiderstand

Als Zubehör steht ein Busabschlusswiderstand in Form eines Durchführungssteckers bei IXXAT zur Verfügung (Bestellnummer 1.04.0075.03000).

Bild 5-1: Verbindungen des CAN Busabschlusswiderstandes

Bild 5-2: CAN-Busabschlusswiderstand

5.4 Hinweise zur EMV

Das PC/CAN-Interface CAN@net II darf nur zusammen mit einem PC verwendet werden, der über ein CE-Zeichen verfügt. Der an das Interface angeschlossene CAN-Bus muss über eine geschirmte Leitung verfügen, das Schirmgeflecht ist flächig auf das Steckergehäuse aufzulegen.

CAN@net II - Handbuch, V1.5

Anhang

5.5 EG-Konformitätserklärung

IXXAT Automation erklärt, dass das Produkt: CAN@net II/VCI und CAN@net II/Generic

mit den Artikelnummern: 1.01.0086.10200

1.01.0086.10201

1.01.0086.90001

der EG-Richtlinie 2004/108/EG entspricht.

Angewandte harmonisierte Normen: EN 55022:2006 + A1:2007 EN 61000-6-2:2005

23.08.2011, Dipl.-Ing. Christian Schlegel, Geschäftsführer

IXXAT Automation GmbH Leibnizstrasse 15 88250 Weingarten

CAN@net II - Handbuch, V1.5

Anhang

5.6 FCC Compliance

Declaration of conformity

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions:

 this device may not cause harmful interference, and  this device must accept any interference received, including interference that

may cause undesired operation.

Class A digital device instructions:

Note: This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference when the equipment is operated in a commercial environment. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instruction manual, may cause harmful interference to radio communications. Operation of this equipment in a residential area is likely to cause harmful interference in which case the user will be required to correct the interference at his own expense.

Ixxat CAN@net II User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

1 Einführung

1.1 Übersicht

1.2 Merkmale

1.3 Support

1.4 Rücksendung von Hardware

2 Installation

2.1 Softwareinstallation

2.2 Hardwareinstallation

3 Anschlüsse und Anzeigen

3.1 Anschlussbelegung

3.1.1 Power-Stecker

3.1.2 Ethernet-Buchse

3.1.3 CAN-Bus-Anschluss

3.2 Anzeigen

3.2.1 Power-LED (PWR)

3.2.2 Status-LED (CPU)

3.2.3 Ethernet-LED (ETH)

3.2.4 Collision-LED (COL)

3.2.5 Link/Data Activity-LED (ACT)

3.2.6 CAN LED (CAN)

3.3 CAN-Busabschluss

4 Konfiguration

4.1 Konfigurationstool

4.1.1 Übersicht

4.1.2 Bedienung

4.2 Zurücksetzen auf die Werkseinstellung

5 Anhang

5.1 Technische Daten

5.2 Werkeinstellung der Netzwerkparameter

5.3 Zubehör

5.3.1 CAN-Busabschlusswiderstand

5.4 Hinweise zur EMV

5.5 EG-Konformitätserklärung

5.6 FCC Compliance
