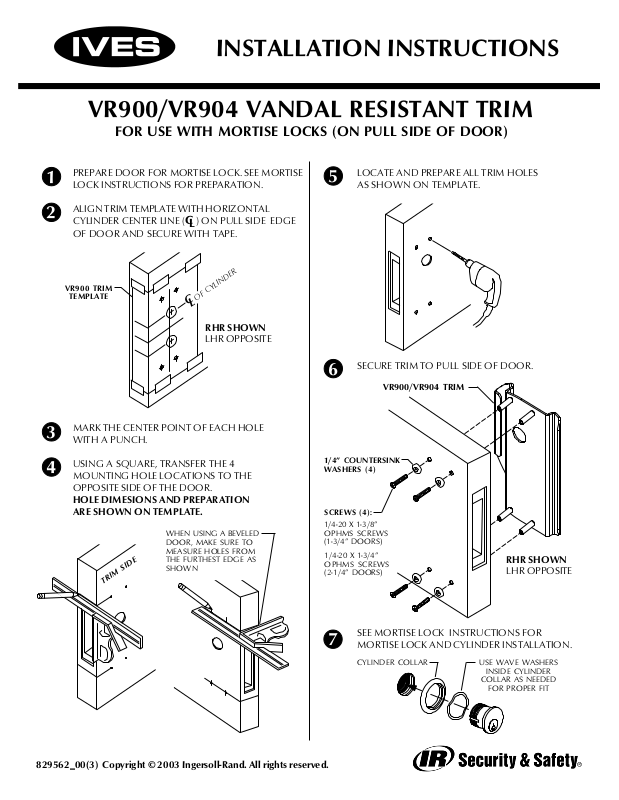

INSTALLATION INSTRUCTIONS
VR900/VR904 VANDAL RESISTANT TRIM
FOR USE WITH MORTISE LOCKS (ON PULL SIDE OF DOOR)
PREPARE DOOR FOR MORTISE LOCK. SEE MORTISE
1
LOCK INSTRUCTIONS FOR PREPARATION.
ALIGN TRIM TEMPLATE WITH HORIZONTAL
2
CYLINDER CENTER LINE (C ) ON PULL SIDE EDGE
OF DOOR AND SECURE WITH TAPE.
VR900 TRIM
TEMPLATE
MARK THE CENTER POINT OF EACH HOLE
3
WITH A PUNCH.
USING A SQUARE, TRANSFER THE 4
4
MOUNTING HOLE LOCATIONS TO THE
OPPOSITE SIDE OF THE DOOR.
HOLE DIMESIONS AND PREPARATION
ARE SHOWN ON TEMPLATE.
TRIM SIDE
L
OF CYLINDER
C
L
RHR SHOWN
LHR OPPOSITE
WHEN USING A BEVELED
DOOR, MAKE SURE TO
MEASURE HOLES FROM
THE FURTHEST EDGE AS
SHOWN
LOCATE AND PREPARE ALL TRIM HOLES
5
AS SHOWN ON TEMPLATE.
SECURE TRIM TO PULL SIDE OF DOOR.
6
VR900/VR904 TRIM
1/4 COUNTERSINK
WASHERS (4)
SCREWS (4):
1/4-20 X 1-3/8
OPHMS SCREWS
(1-3/4 DOORS)
1/4-20 X 1-3/4
OPHMS SCREWS
(2-1/4 DOORS)
RHR SHOWN
LHR OPPOSITE
829562_00(3) Copyright © 2003 Ingersoll-Rand. All rights reserved.
SEE MORTISE LOCK INSTRUCTIONS FOR
7
MORTISE LOCK AND CYLINDER INSTALLATION.
CYLINDER COLLAR
USE WAVE WASHERS
INSIDE CYLINDER
COLLAR AS NEEDED
FOR PROPER FIT
![](/html/e2/e2a5/e2a5ea2fcf31ae9c87d75716d8034e201787c6d87fdf13e2ecc388ed47fed8c5/bg2.png)
INSTALLATION INSTRUCTIONS
VR900LLP/VR904LLP VANDAL RESISTANT TRIM
FOR USE WITH MORTISE LOCKS (ON PUSH SIDE OF DOOR)
PREPARE DOOR FOR MORTISE LOCK. SEE
1
MORTISE LOCK INSTRUCTIONS FOR
PREPARATION.
ALIGN TRIM TEMPLATE WITH HORIZONTAL
2
CYLINDER CENTER LINE (C ) ON PUSH SIDE
EDGE OF DOOR AND SECURE WITH TAPE.
CYLINDER
C
L
MARK THE CENTER POINT OF EACH HOLE
3
WITH A PUNCH.
L
LH SHOWN
RH OPPOSITE
VR900LLP TRIM
TEMPLATE
LOCATE AND PREPARE ALL TRIM HOLES
5
AS SHOWN ON TEMPLATE.
SECURE TRIM TO PUSH SIDE OF DOOR.
6
VR900LLP/VR904LLP TRIM
1/4 COUNTERSINK
WASHERS (4)
USING A SQUARE, TRANSFER THE 4
4
MOUNTING HOLE LOCATIONS TO THE
OPPOSITE SIDE OF THE DOOR.
HOLE DIMESIONS AND PREPARATION
ARE SHOWN ON TEMPLATE.
TRIM SIDE
WHEN USING A BEVELED
DOOR, MAKE SURE TO
MEASURE HOLES FROM
THE FURTHEST EDGE AS
SHOWN
LH SHOWN
RH OPPOSITE
SEE MORTISE LOCK INSTRUCTIONS FOR
7
MORTISE LOCK AND CYLINDER INSTALLATION.
CYLINDER COLLAR
USE WAVE WASHERS
INSIDE CYLINDER
COLLAR AS NEEDED
FOR PROPER FIT
SCREWS (4):
1/4-20 X 1-3/8
OPHMS SCREWS
(1-3/4 DOORS)
1/4-20 X 1-3/4
OPHMS SCREWS
(2-1/4 DOORS)
