TB15-18_3_09-2013
ISTRUZIONI PER L’USO
INSTRUCTIONS FOR USE
INSTRUCCIONES DE USO
INSTRUCTIONS D'UTILISATION
BEDIENUNGSANLEITUNG
MANUAL DE INSTRUÇÕES
BRUKSANVISNING
GEBRUIKSAANWIJZING
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
TB 15-18
TB 15-18
TB15-18_03_09-2013 1
ITALIANO
TB15-TB18
Attenzione: Leggere attentamente queste istruzioni e le avvertenze di sicurezza
prima di usare il frigorifero.

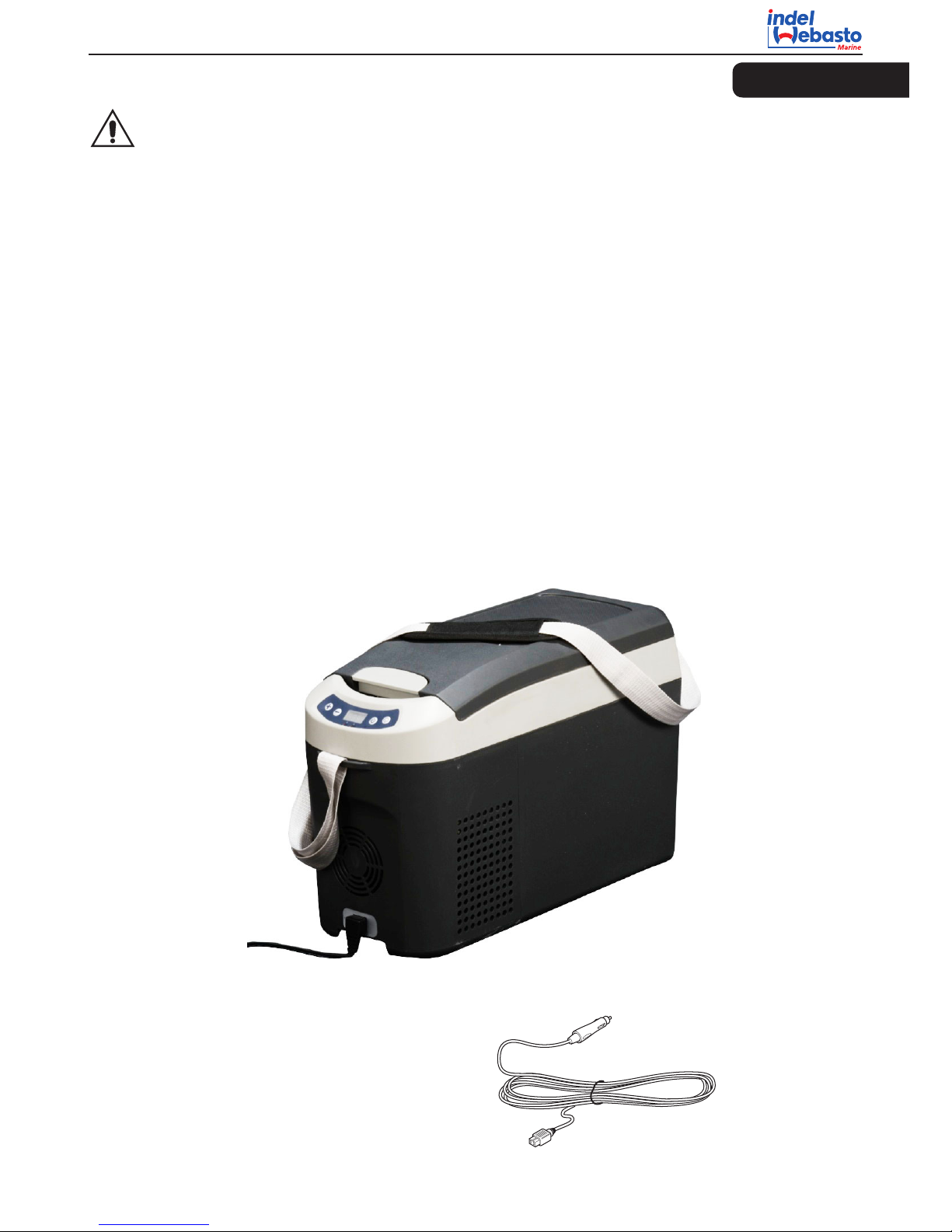

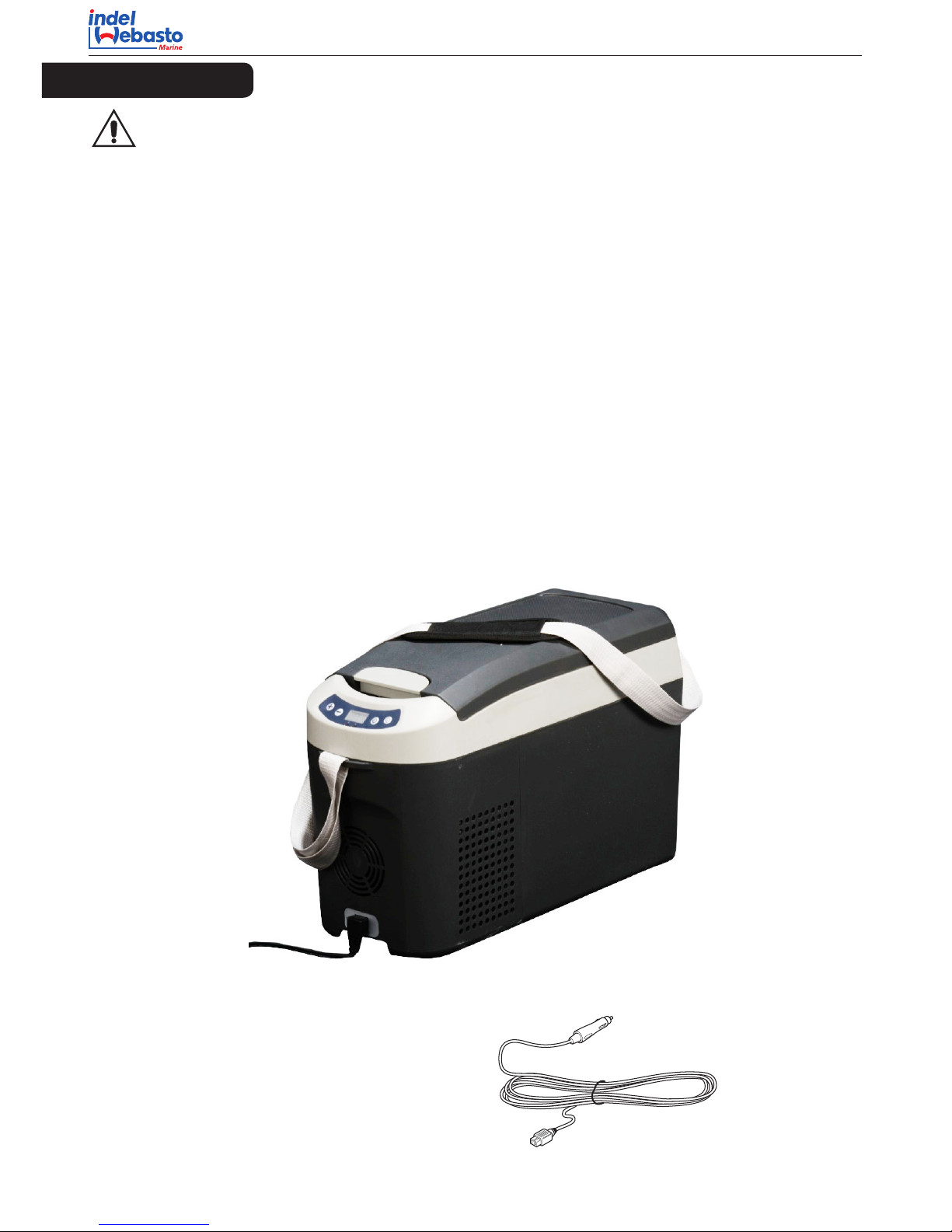

DESCRIZIONE
I TB15-TB18 sono frigoriferi professionali. Funzionano con tensione di alimentazione in corrente continua,
a 12-24 VDC.
Prevedono il funzionamento sia come frigorifero che come freezer.
Sono composti da:
- una struttura esterna in materiale plastico;
- un portello di accesso al vano interno, in materiale plastico;
- un vano interno coibentato, di contenimento prodotti;
- un'unità refrigerante a compressore;
- un pannello di controllo;
- un cavo di alimentazione.
Sono inoltre dotati di tracolla, per essere agevolmente trasportati ed utilizzati, dopo aver scollegato il cavo
di alimentazione, anche all'esterno.
189A0470
CAVO DI COLLEGAMENTO IN DC
TB 15-18
2 TB15-18_ 3_09-2013
ITALIANO

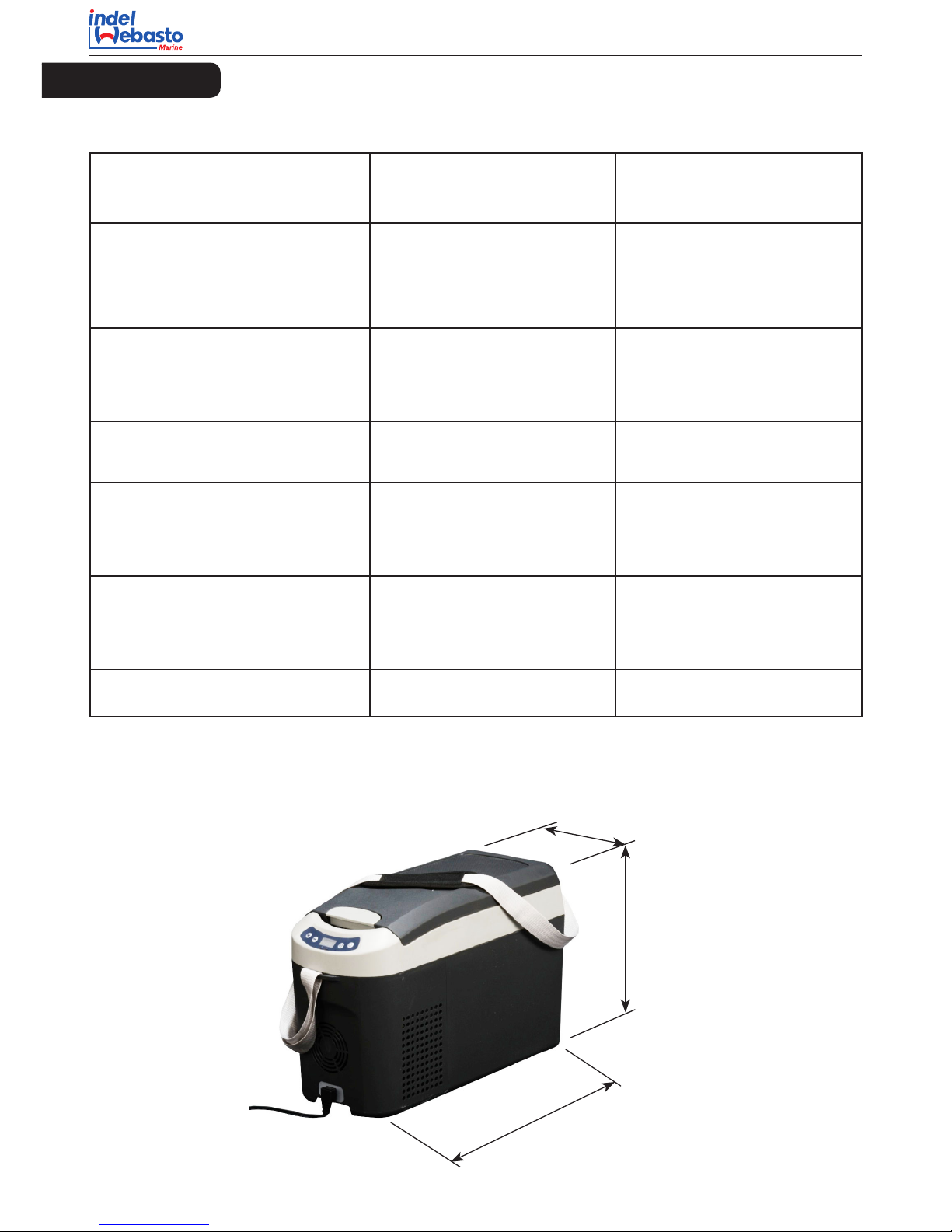

DATI TECNCI
MODELLO TB15 TB18
Dimensioni esterne (HxLxP) 360x235x565 (mm) 405x235x565 (mm)
Peso netto 8,2 Kg 8,6 Kg
Potenza installata 35 W 35 W
Tensione alimentazione DC 12-24 V DC 12-24 V
Protezione elettrica
(all'interno del carter)
Fusibile 10A Fusibile 10A
Regolazione termostatica +10 to -18 °C +10 to -18 °C
Sistema refrigerante Danfoss BD Micro (Bd1.4F) Danfoss BD Micro (Bd1.4F)
Gas refrigerante R134a - CFC Free R134a - CFC Free
Accumulo di freddo No No
Isolamento CFC Free PU Foam CFC Free PU Foam
H
L
P
TB 15-18
TB15-18_03_09-2013 3
ITALIANO
INSTALLAZIONE
- Porre il frigorifero su una supercie asciutta, protetta e lontana da spigoli. Non usare il frigorifero in zone
scoperte, all’aperto o esposto ad agenti atmosferici.
- Il frigorifero necessita di una buona ventilazione. Lasciare uno spazio di almeno 15 cm su tutti i lati.
- Evitare di porre il frigorifero vicino a una fonte di calore quale ad esempio un fornello, un radiatore o sotto
la luce diretta del sole.
- Evitare l’introduzione di ghiaccio o liquidi non protetti da contenitori chiusi.
- Evitare l’introduzione di prodotti caldi.

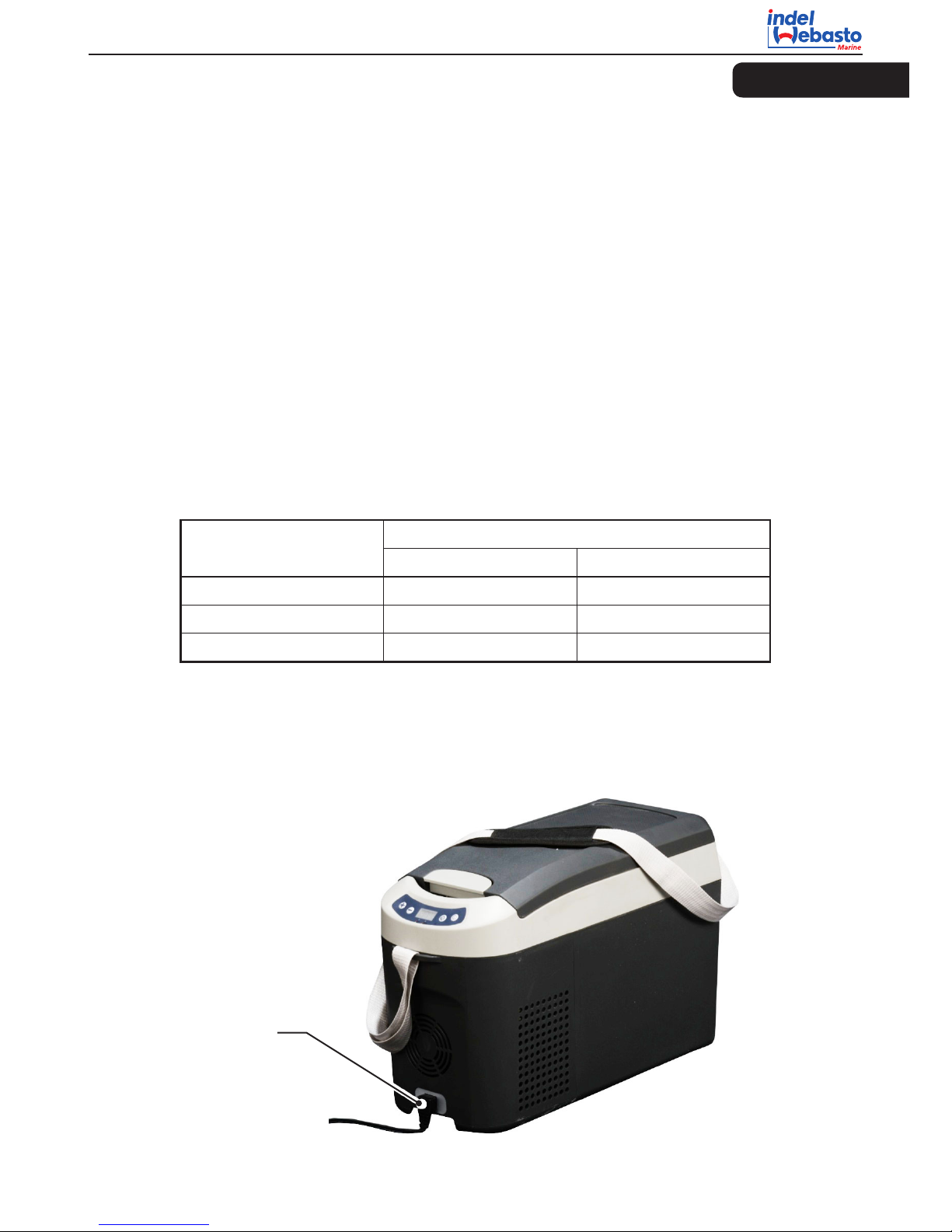

ALLACCIAMENTO DEL FRIGORIFERO NELL'IMBARCAZIONE
Per l'utilizzo del frigorifero all'interno dell'imbarcazione, è necessario che venga saldamente ssato
nell'abitacolo utilizzando un Kit composto da apposite cintura e staffa, fornito separatamente come
optional.
Il frigorifero è dotato di un cavo di alimentazione con apposita spina.
In caso in cui non venga utilizzato il suddetto cavo, ma l'alimentazione venga prelevata direttamente dalla
batteria dell'imbarcazione, utilizzare cavi di adeguata sezione e lunghezza (vedi tabella seguente).
SEZIONE CAVI LUNGHEZZA MAX. CAVI METRI
12V 24V
2,5 (AWG 13) 2,5 (8 FT) 5 (16FT)
4 (AWG 11) 4 (13 FT) 8 (26 FT)
6 (AWG 9) 6 (20 FT) 12 (40 FT)
Cavo di
alimentazione
TB 15-18
4 TB15-18_ 3_09-2013
ITALIANO
USO DEL FRIGORIFERO

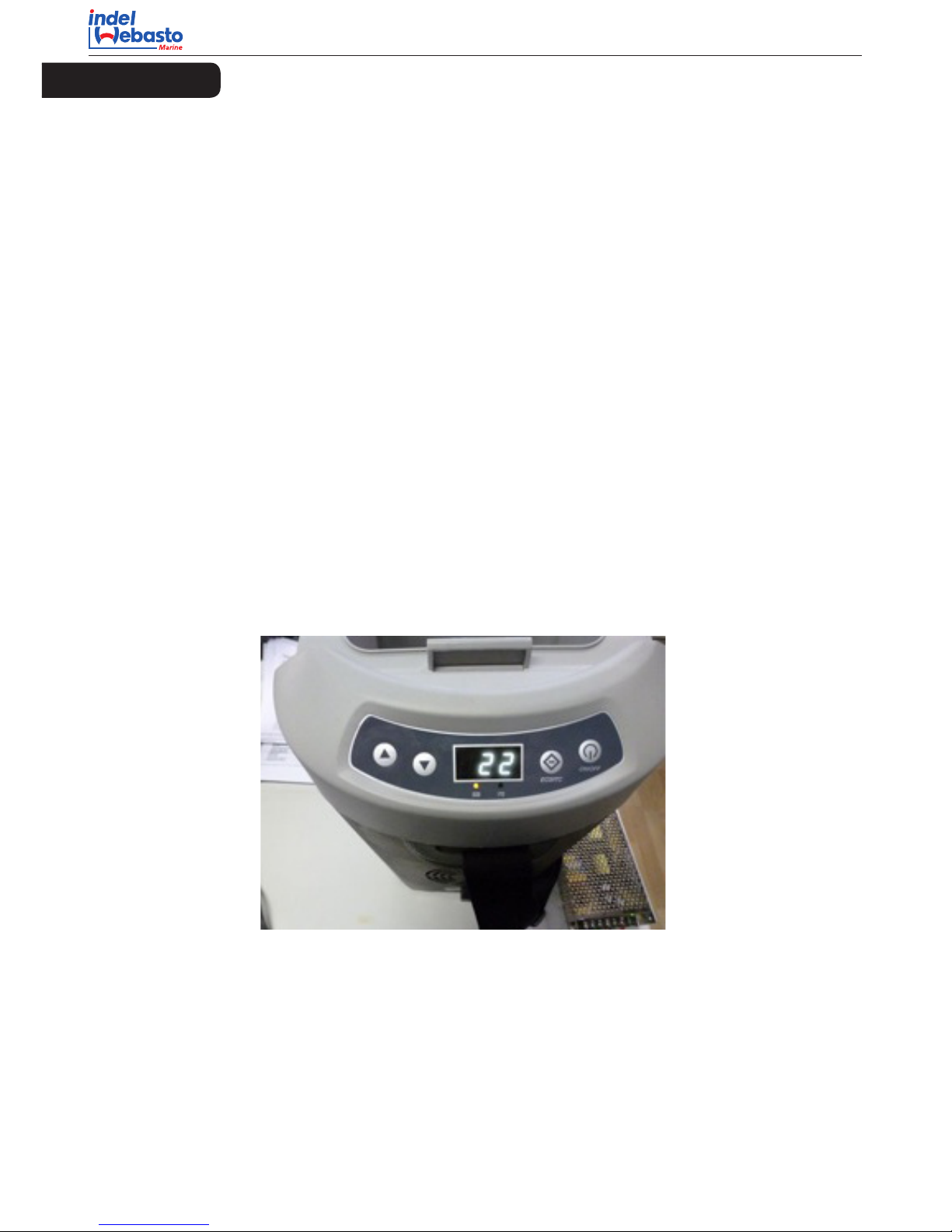

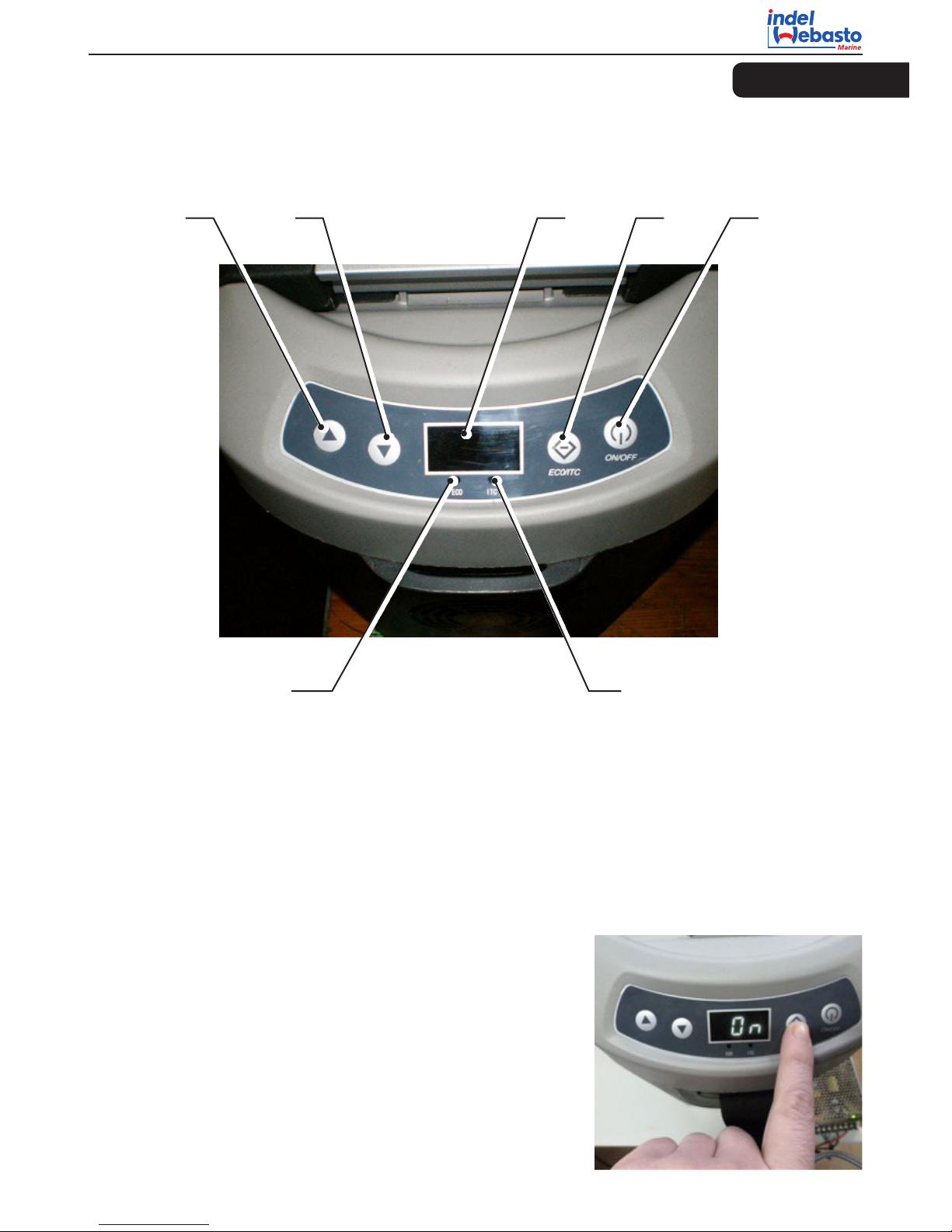

DESCRIZIONE DEL PANNELLO DI COMANDO
1 Pulsante di accensione
2 Pulsante per cambio funzione ECO / ITC
3 Display
4 LED funzione ITC attiva
5 LED funzione ECO attiva
6 Pulsante di decremento valore temperatura o scorrimento menù
7 Pulsante di incremento valore temperatura o scorrimento menù

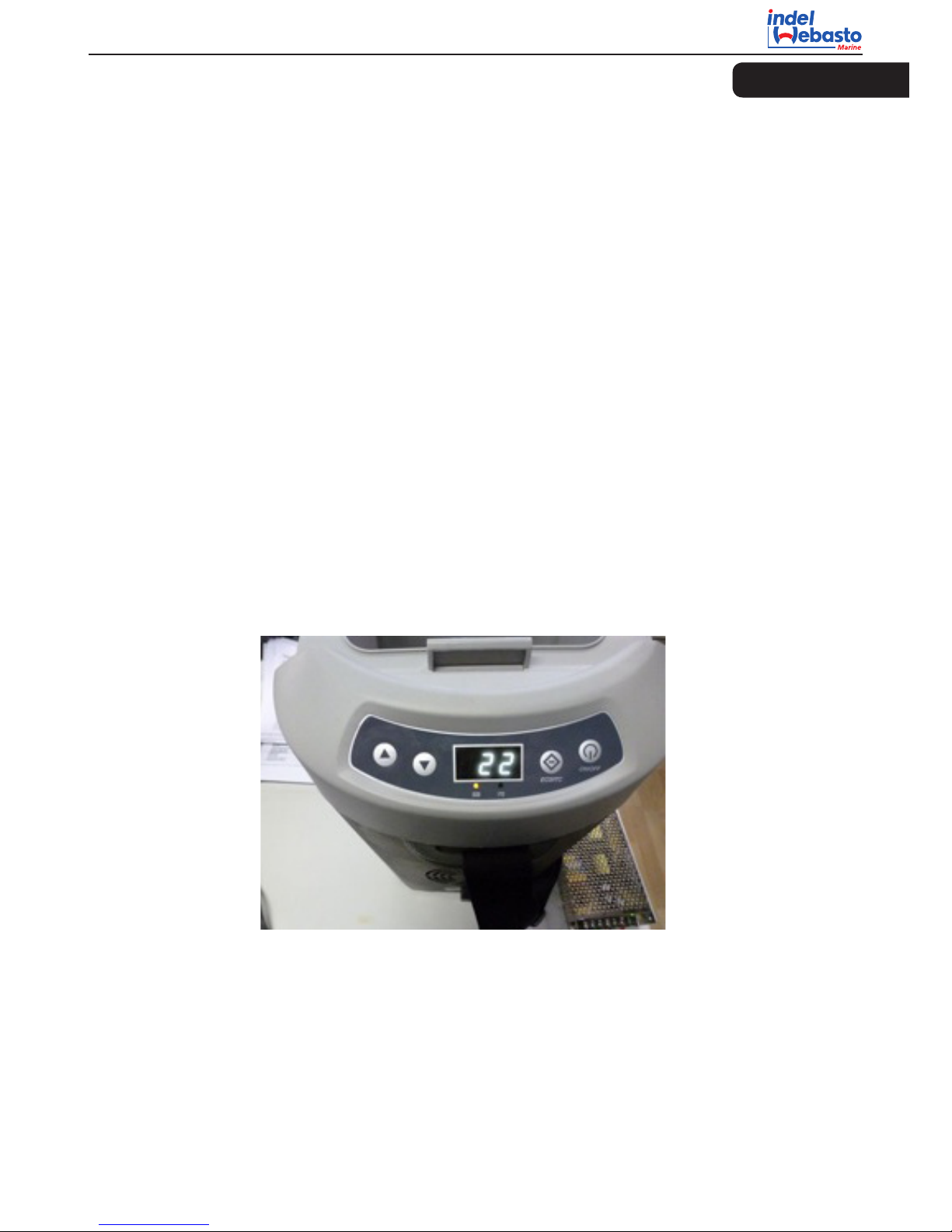

PRIMA ACCENSIONE
Per accendere il frigorifero premere il tasto 1.
Il compressore si pone in stato di ON con impostazione predenita
dal costruttore.
La temperatura visualizzata sul display è in gradi centigradi e
corrisponde, in caso di prima accensione, alla temperatura ambiente.
Si inserisce automaticamente la funzione ECO, descritta nei paragra
successivi, ed il valore di Rpm del compressore si assesta sui 2000
giri.
12367
4
5
TB 15-18
TB15-18_03_09-2013 5
ITALIANO
IMPOSTAZIONE DELLA TEMPERATURA DEL VANO REFRIGERANTE
Per aumentare la temperatura del vano refrigerante premere il pulsante 7 no ad ottenere sul display il
valore desiderato.
Per diminuire la temperatura del vano refrigerante premere il pulsante 6 no ad ottenere sul display il valore
desiderato.
Fino ad una successiva variazione, il frigorifero manterrà il valore impostato.
FUNZIONE "ECO" O "ITC"
Premendo il tasto 2 si attivano in alternativa le funzione ECO o ITC. Quando una delle due funzioni è attivata
il led corrispondente sotto il display si accende.
Con la funzione ECO attivata il frigorifero funziona al minimo della potenza, in modalità risparmio energetico;
il compressore funziona a 2000 rpm.
Con la funzione ITC attivata vengono variati i numeri di giri del compressore, a seconda del voltaggio più
o meno alto e il vano refrigerato è sotto-raffreddato di 1°C rispetto la temperatura impostata.
Se la tensione è ≥ di 13V o 26V il compressore sotto-raffredda accumulando freddo (il valore di
sottoraffreddamento è preimpostato a -1°C rispetto alla temperatura selezionata). A motore acceso il
compressore lavora automaticamente al numero massimo di giri/ rpm.
Se la tensione è ≤ di 12V o 25V (a motore spento il frigorifero preleva tensione dalla batteria) il compressore
ottimizza il numero di giri/rpm in funzione della temperatura selezionata.
FUNZIONE "O.C." (OVER-COOLING)
Si attiva solamente con funzione ITC inserita e funziona secondo la seguente logica: se si e’ in presenza di
voltaggio alto (motore dell'imbarcazione acceso), il frigorifero sotto-raffredda di 3°C rispetto alla temperatura
impostata e non arriva mai a temperature negative (sotto i 0°C) se è selezionata una temperatura positiva/
superiore a 0°C (ovvero se l’apparecchio è utilizzato come frigorifero e non come freezer).
TB 15-18
6 TB15-18_ 3_09-2013
ITALIANO
MENU IMPOSTAZIONI
Il frigorifero prevede un menù impostazioni, all'interno del quale è possibile modicare valori e soglie
impostate dal costruttore; precisamente:
1 (PRO) Livello di protezione della batteria
2 (OFS) Valore di OFF-SET
3 (F-C) Impostazione dei gradi Fahrenheit o Centigradi
4 (O-C) Funzione di Over-Cooling
Per entrare all’interno del menù, premere contemporaneamente i tasti 2-6-7 per alcuni secondi, a frigorifero
alimentato ma spento.
Per scorrere le varie funzioni all'interno del menù, utilizzare i tasti 6 e 7, per modicare il parametro della
funzione scelta premere il tasto 2, il valore inizierà a lampeggiare, quindi impostare quello desiderato sempre
con i tasti 6 e 7. Il nuovo valore rimarrà memorizzato.
Se nessun tasto viene premuto, si esce automaticamente dalla modalità menù.

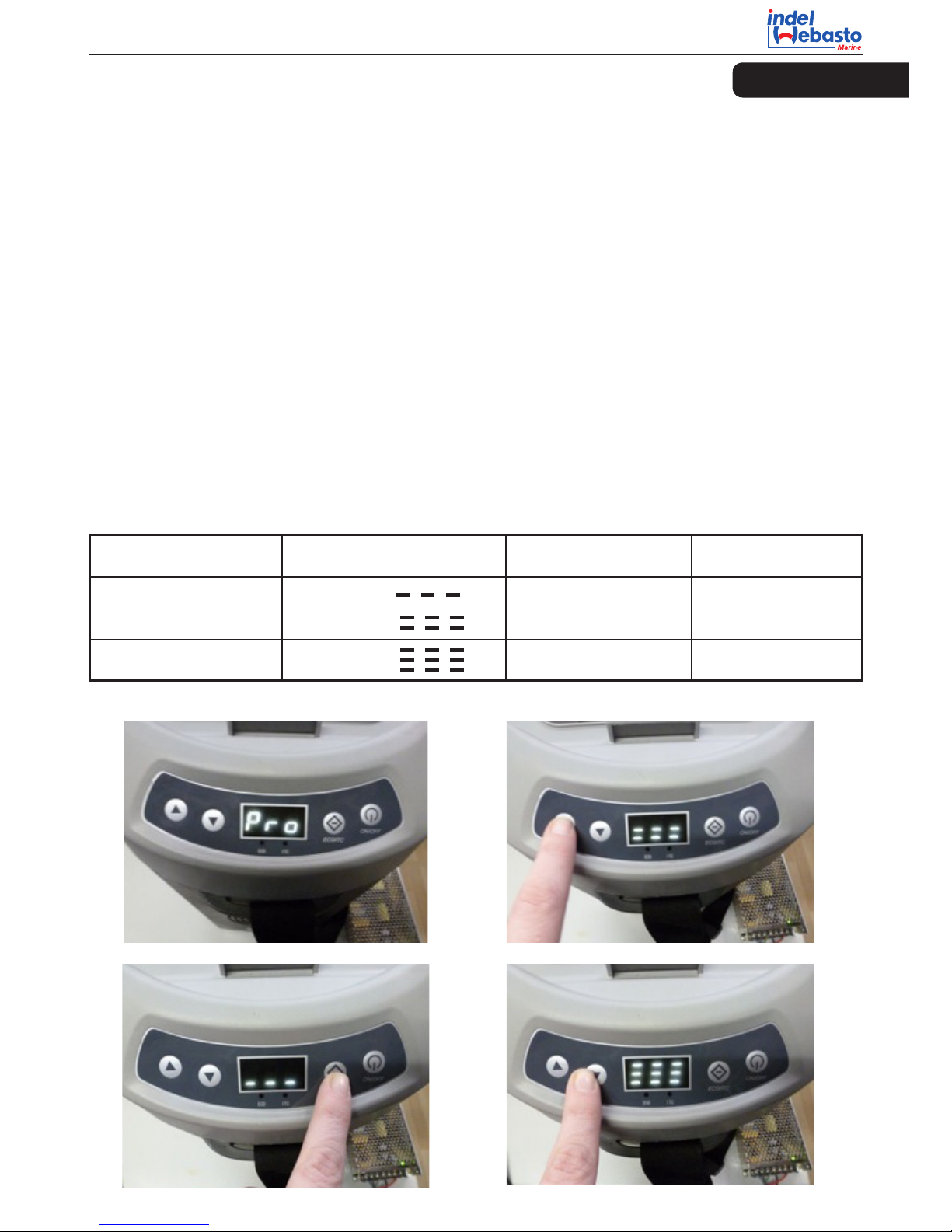

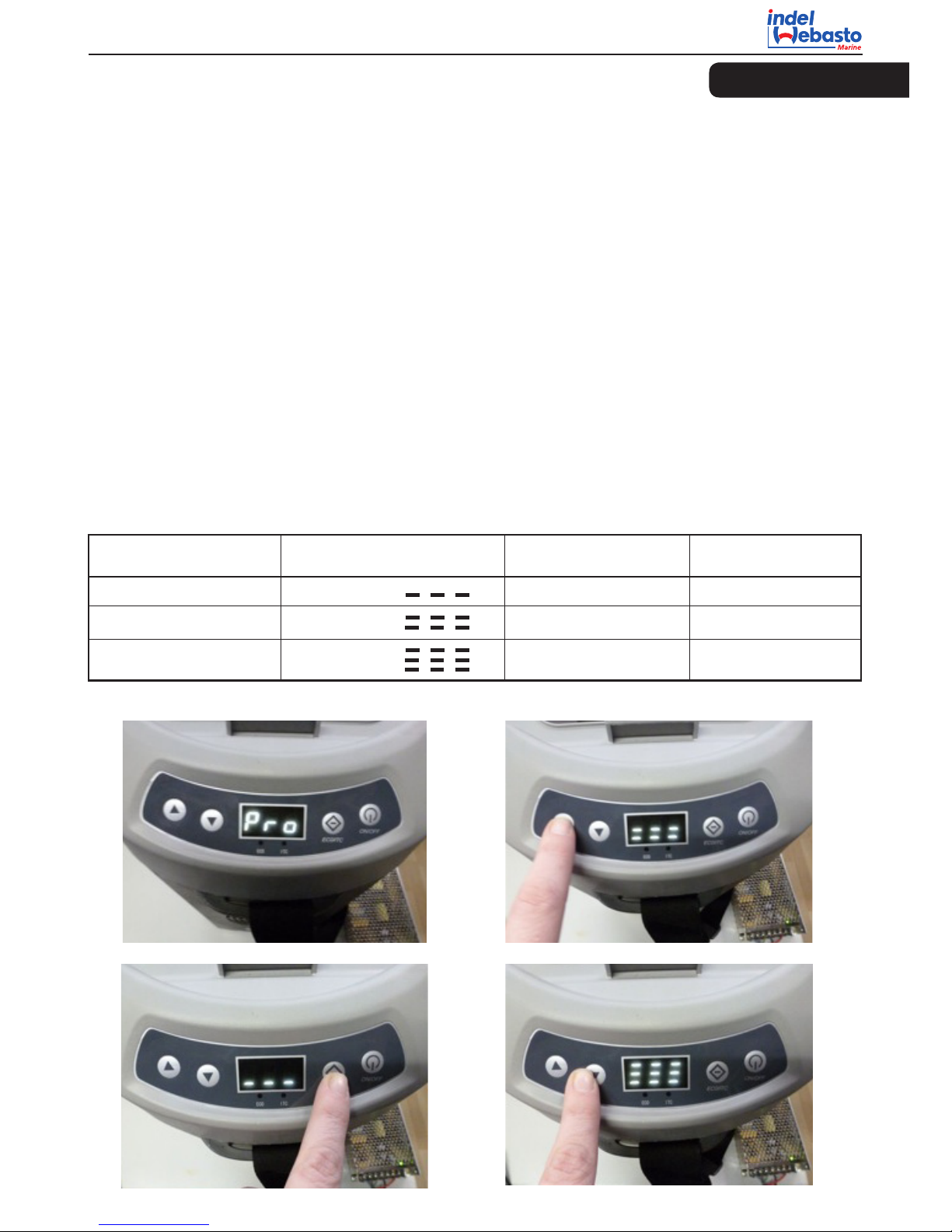

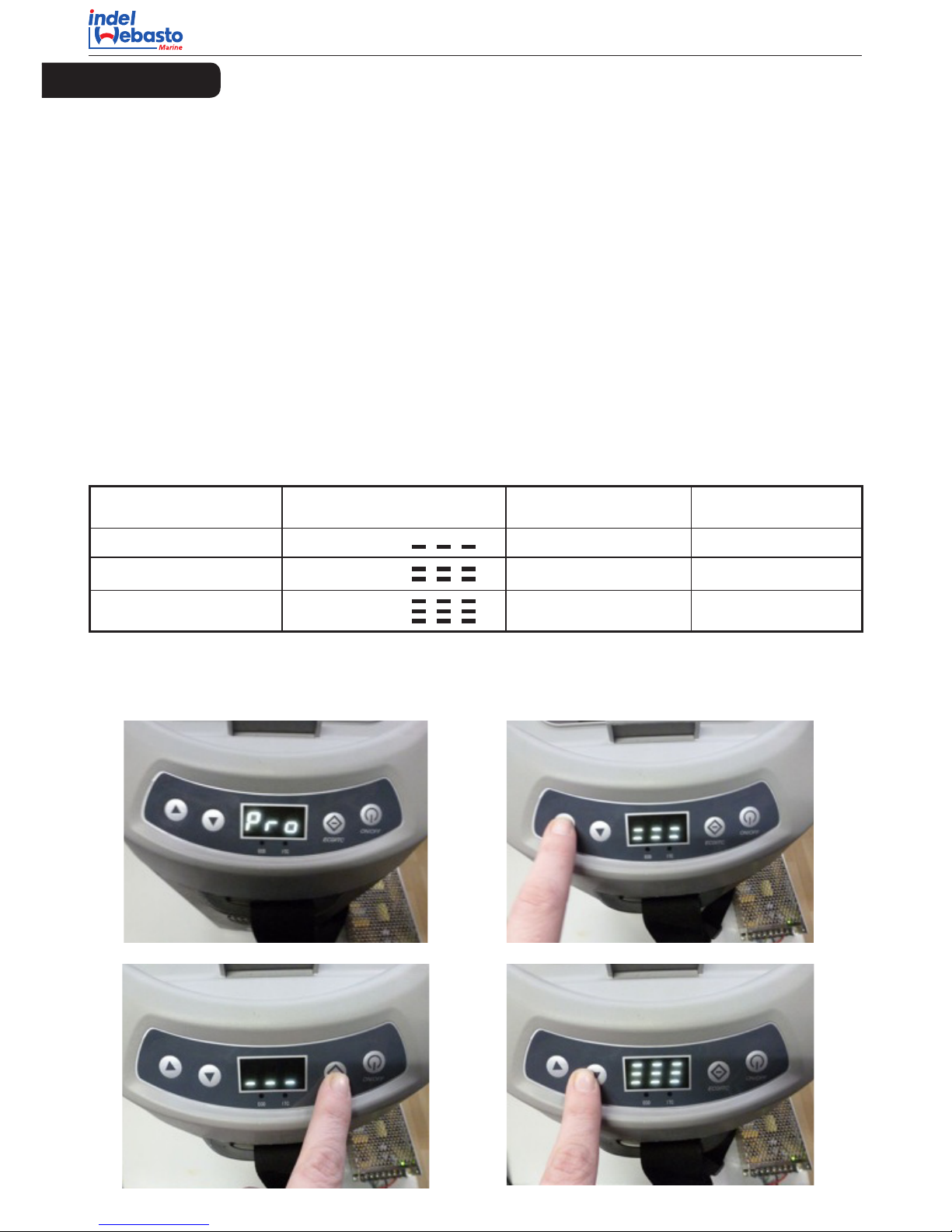

LIVELLO DI PROTEZIONE DELLA BATTERIA
È possibile impostare tre differenti livelli di soglia di protezione della batteria:
Protezione batteria Visualizzazione Display
12V 24V
MIN. 1 Barra 9.6 21.3
MED.
2 Barre
10.1 22.3
MAX.
3 Barre
11.1 24.3
.
TB 15-18
TB15-18_03_09-2013 7
ITALIANO

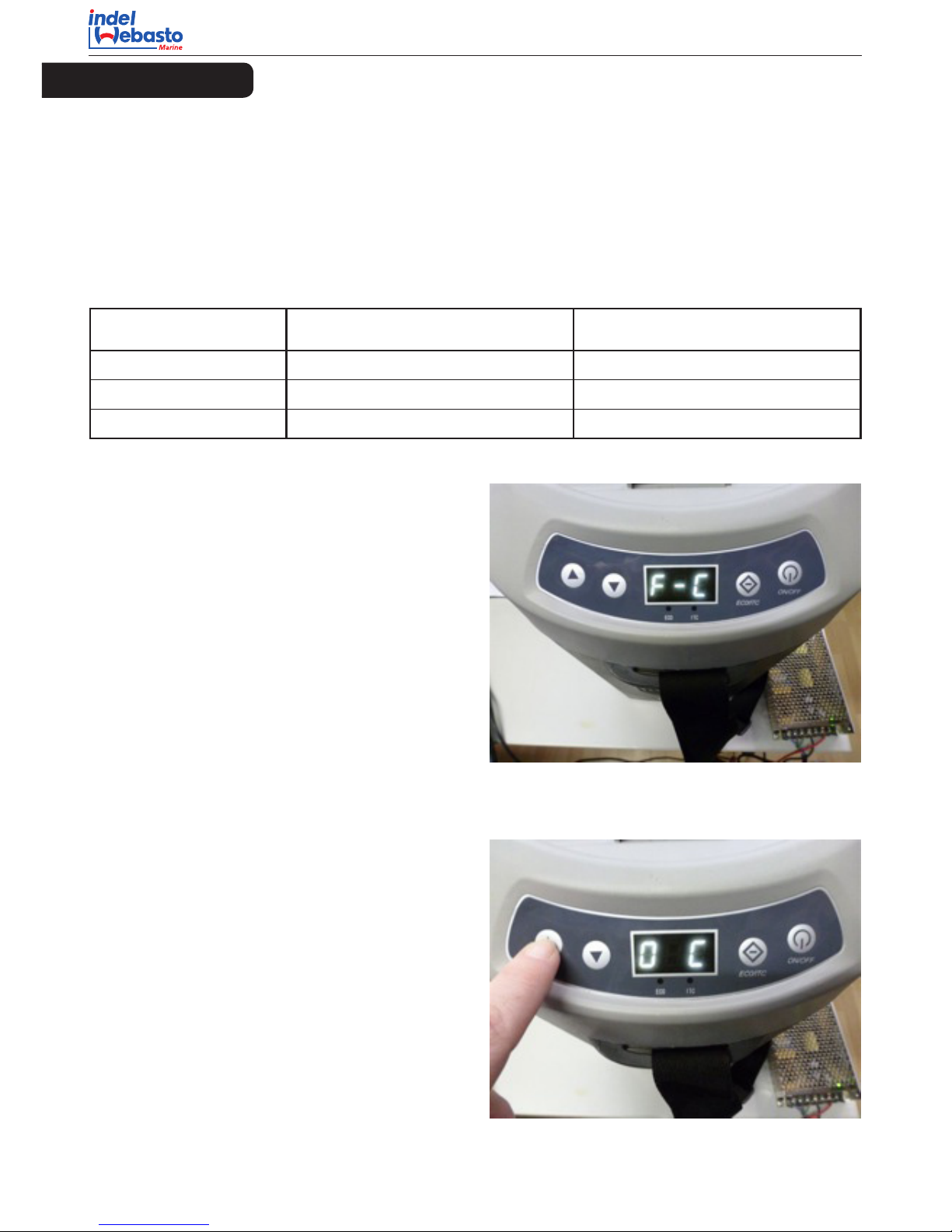

VALORE DI OFF-SET
Per valore di OFF-SET, si intende la differenza tra la temperatura all'interno del vano refrigerato e la
temperatura impostata e visualizzata sul display.
È possibile impostare tre differenti livelli di OFF-SET a seconda della temperatura impostata sul display.
Il valore di OFF-SET consigliato è di 2°C, al ne di ottenere temperature all'interno del vano refrigerato che
corrispondano alle temperature visualizzate sul display.
Nota: si consiglia di non modicare i valori di OFF-SET pre-impostati.
Value
Temperature range
OF1 2 Temp. ≥ -6°C
OF2 4 -12 < Temp. ≤ -7°C
OF3 4 Temp. ≤ -12°C

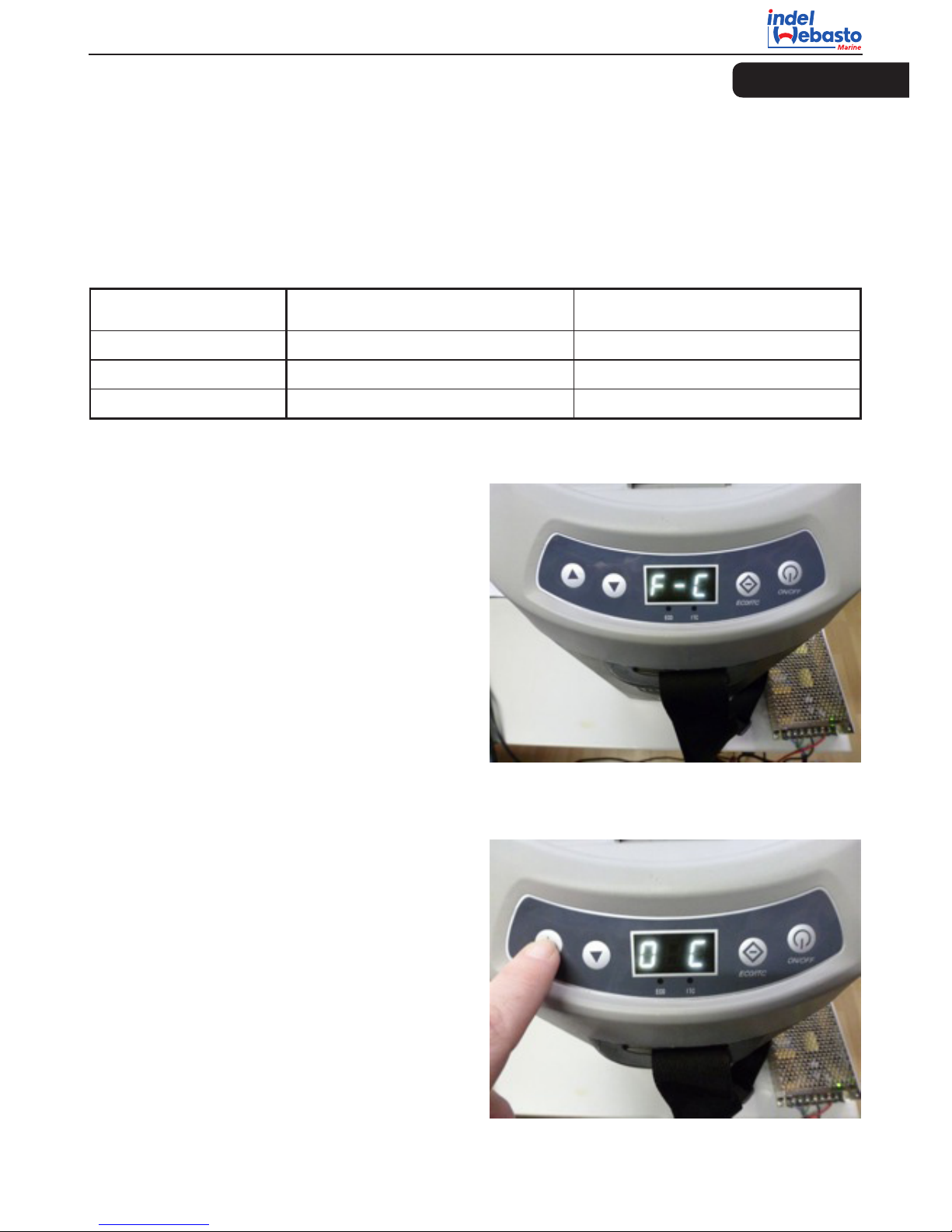

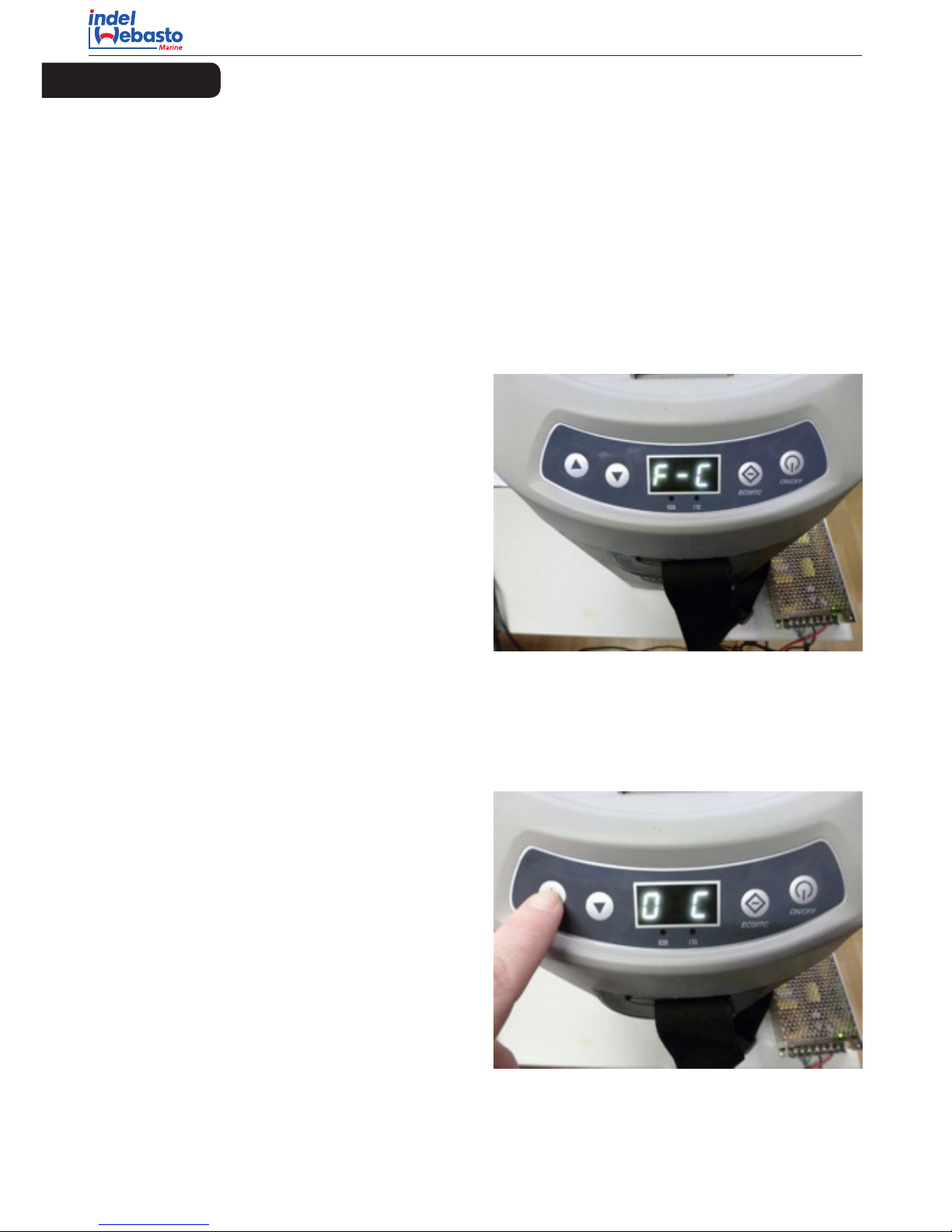

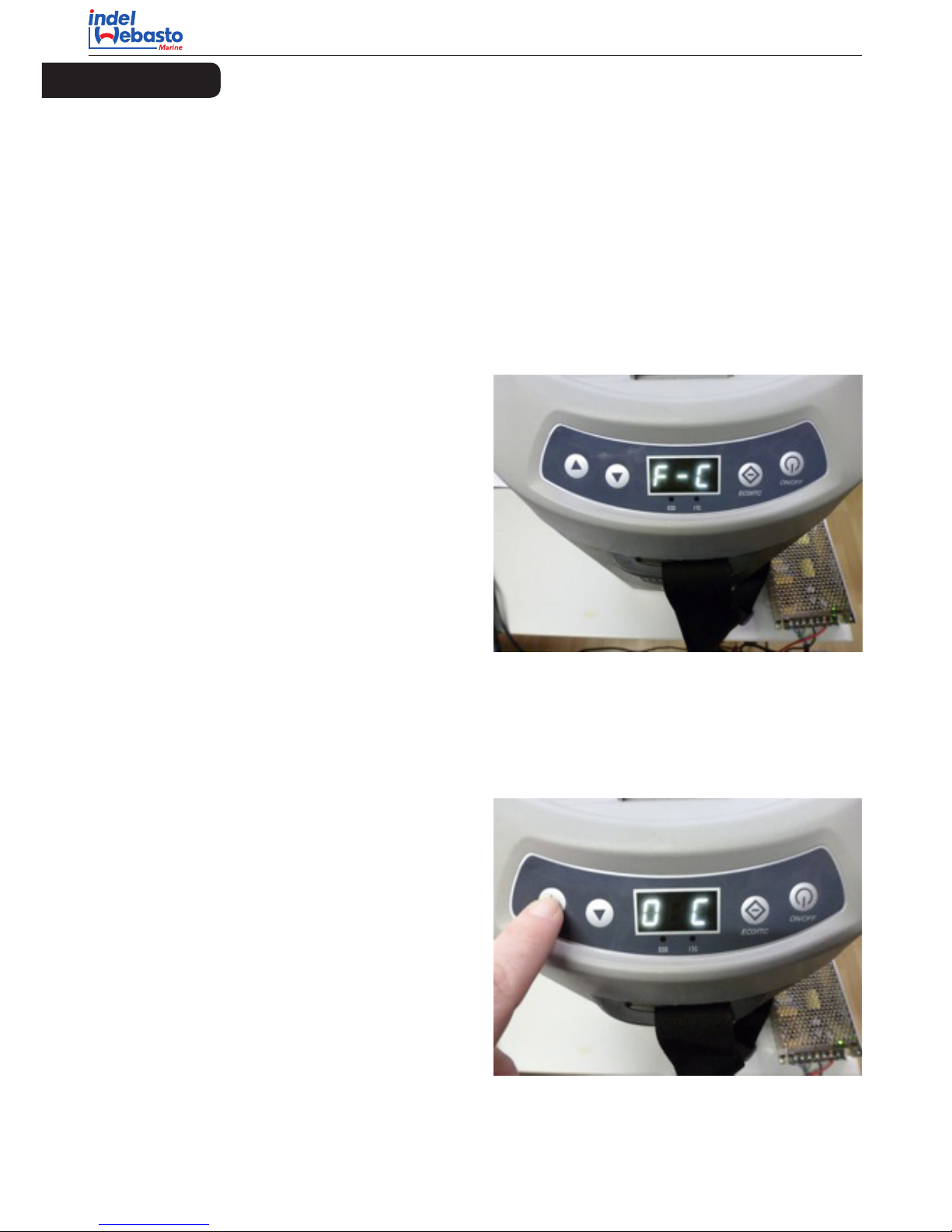

GRADI FAHRENHEIT / CENTIGRADI
Per impostare l'unità di misura della temperatura in
gradi Fahrenheit o Centigradi, attivare i simboli F o C
OVER - COOLING
La funzione Over - Cooling, descritta in precedenza,
è impostabile attivando i simboli O C.
TB 15-18
8 TB15-18_ 3_09-2013
ITALIANO
ERRORI
Eventuali errori di funzionamento vengono visualizzati dopo un tempo di 90 secondi e vengono indicati sul
display con i seguenti codici:
1 il termostato è in corto circuito o non connesso correttamente alla centralina: R6
2 Il compressore è bloccato: R3
3 Il ventilatore invia alla centralina un valore superiore ai 0,6A: R2
4 Il sistema refrigerante è troppo carico di gas e il compressore non riesce a funzionare
al minimo di giri rpm :
R4
5 La temperatura ambiente è troppo alta: R5
6 Tensione insufciente (Volts sotto il valore di cut-out) : LO
7 Mancata comunicazione tra il display e la centralina, sul DISPLAY appare la linea
orizzontale in scorrimento per alcuni secondi, il frigorifero si spegne.
-
CONSIGLI UTILI
Utilizzare il prodotto in modalità ECO nei seguenti casi:
- quando il prodotto è utilizzato come frigorifero e, in modo particolare, a temperature ambiente non
elevate;
- quando l'imbarcazione è a motore spento.
RIEMPIMENTO
Evitare l’introduzione nel frigo di cibi caldi. Posizionare i prodotti in modo da evitare sbattimento o rottura
durante il movimento dell'imbarcazione.
Assicurarsi che il coperchio sia sempre ben chiuso e ridurre al minimo il tempo di apertura.
SBRINAMENTO
Lo sbrinamento è necessario quando lo strato di brina supera lo spessore di 4mm.
Tale operazione si esegue spegnendo il frigorifero.
Non togliere lo strato di brina e ghiaccio con utensili appuntiti o taglienti.
Aspettare no al completo scongelamento e quindi riaccendere il frigorifero.
MANUTENZIONE
Attenzione
Prima di effettuare qualsiasi intervento di manutenzione sul frigorifero, staccare il cavo di
alimentazione dalla relativa presa.
PULIZIA
Pulire periodicamente l’interno del frigo impiegando bicarbonato di sodio sciolto in acqua tiepida.
Evitare in ogni caso l’uso di prodotti abrasivi, detergenti o saponi; dopo il lavaggio risciacquare con acqua
pulita e asciugare con cura.
In caso di non utilizzo, pulire ed asciugare accuratamente l’interno onde evitare formazione di muffe e
cattivi odori.
TB 15-18
TB15-18_03_09-2013 9
ITALIANO
CONSIGLI UTILI
In caso di mancato o anomalo funzionamento prima di rivolgersi ad un nostro centro di assistenza tecnica
assicurarsi che:
a) non manchi tensione di alimentazione.
b) la tensione sia corrispondente a quella indicata nella targhetta.
c) i collegamenti e le polarità siano corrette.
d) le griglie di aerazione non siamo ostruite.
e) il gruppo frigo non sia posto vicino ad una fonte di calore.
f) il fusibile della linea di alimentazione non sia interrotto.
Attenzione
Il cavo di alimentazione deve essere sostituito esclusivamente da personale tecnico qualicato e comunque
da un servizio di assistenza autorizzato dal Costruttore.
Indel Webasto Marine Srl declina ogni responsabilità qualora non vengano scrupolosamente rispettate
tutte le disposizioni contenute nel presente manuale.
TB 15-18
10 TB15-18_ 3_09-2013
ENGLISH
TB15-TB18
Caution: Read the instructions and safety warnings carefully before using the refrigerator.

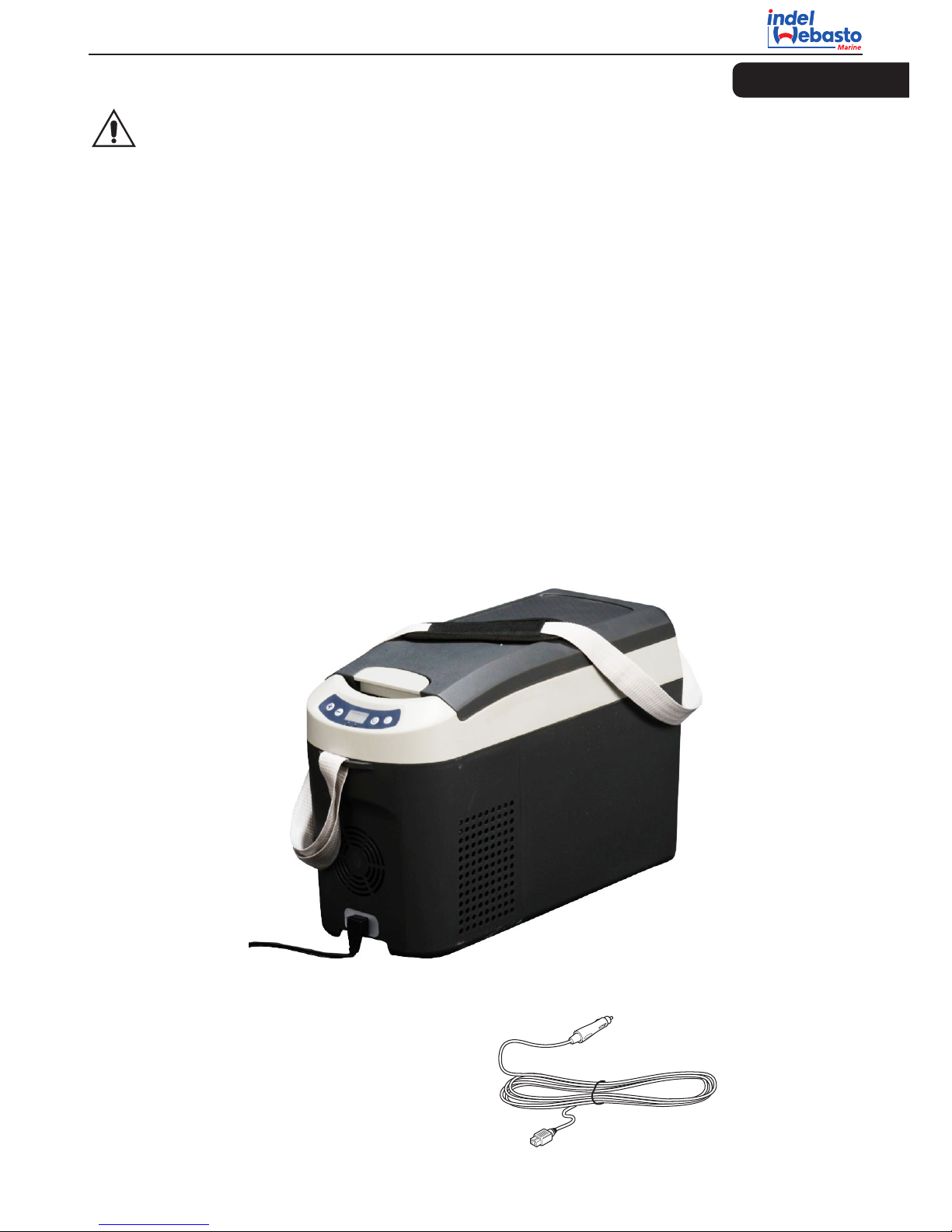

DESCRIPTION
The TB15-TB18 represent professional refrigerators. They are powered by a 12-24 VDC direct-power supply.
They can be used both as refrigerators and freezers.
They are made up of a:
- plastic external structure;
- plastic internal compartment access door;
- internal, insulated compartment, for holding products;
- compressor cooling unit;
- control panel;
- power cable.
They are also equipped with a strap, so that they can be easily transported and used even outside, after
having disconnected the power cable.
189A0470
DC POWER CABLE
TB 15-18
TB15-18_03_09-2013 11
ENGLISH

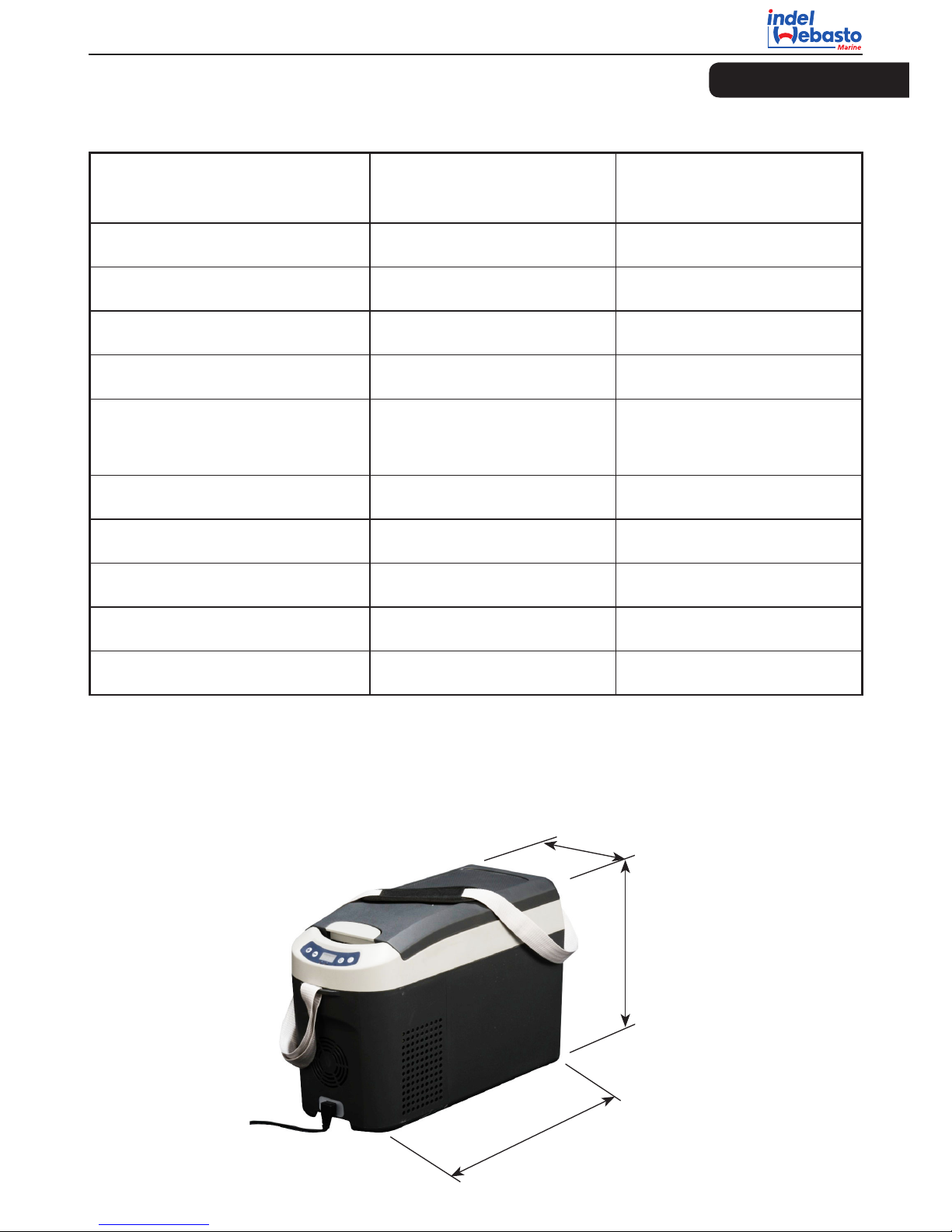

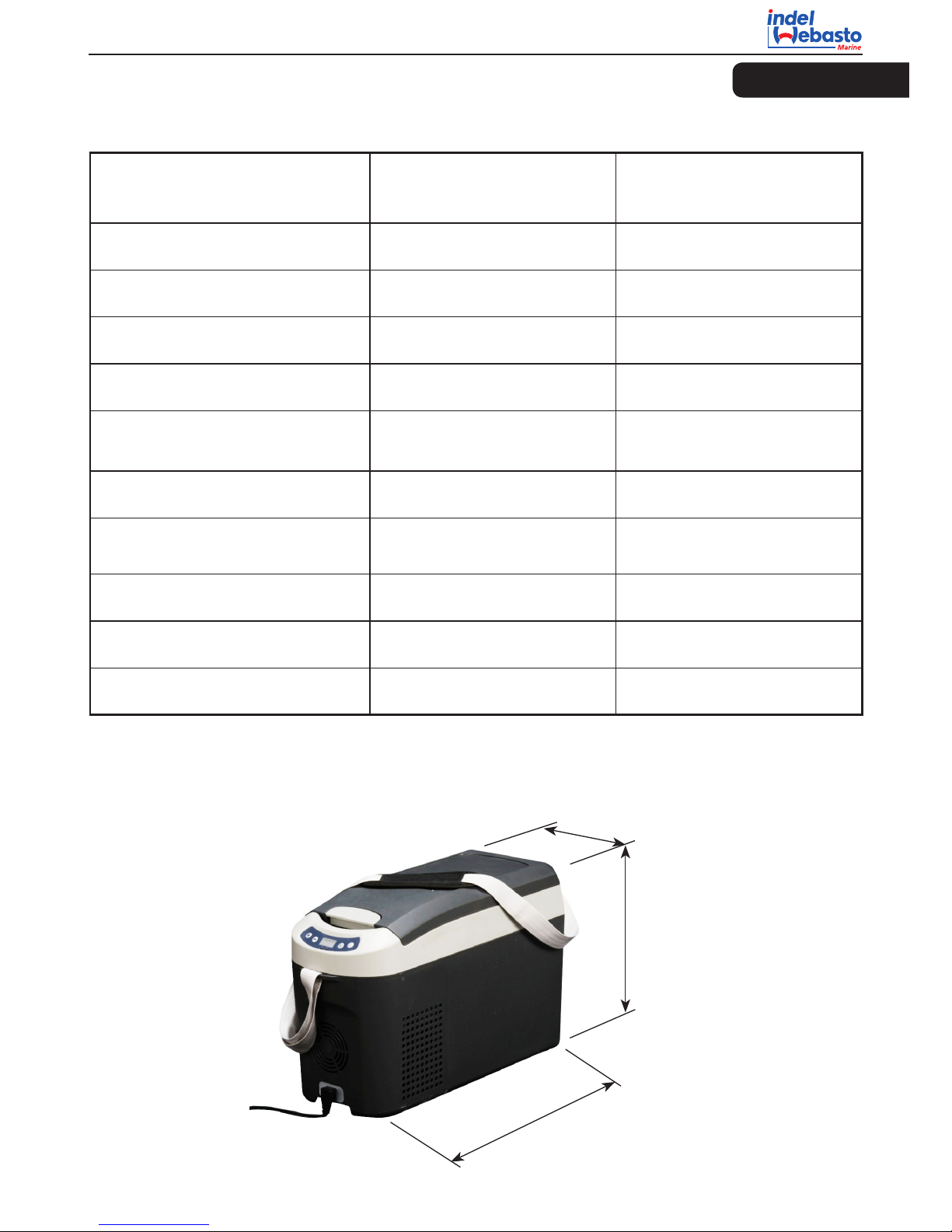

DATA SHEET
MODEL TB15 TB18
External dimensions (HxLxD) 360x235x565 (mm) 405x235x565 (mm)
Net weight 8,2 Kg 8,6 Kg
Installed power 35 W 35 W
Supply voltage DC 12-24 V DC 12-24 V
Electrical power (within the
shell)
Fuse 10A Fuse 10A
Temperature setting +10 to -18 °C +10 to -18 °C
Cooling system Danfoss BD Micro (Bd1.4F) Danfoss BD Micro (Bd1.4F)
Refrigerant gas R134a - CFC Free R134a - CFC Free
Cooling No No
Insulation CFC Free PU Foam CFC Free PU Foam
H
L
P
TB 15-18
12 TB15-18_ 3_09-2013
ENGLISH
INSTALLATION
- Place the refrigerator on a dry, protected surface, away from corners. Do not use the refrigerator in
uncovered, outdoor areas or areas exposed to the elements.
- The refrigerator requires good ventilation. Leave a space of at least 15 cm across all its sides.
- Avoid placing the refrigerator near to a heat source, for example, a cooker, radiator or exposing it to
direct sunlight.
- Do not place ice or liquids which are not sealed in containers within the refrigerator.
- Do not place hot products within the refrigerator.

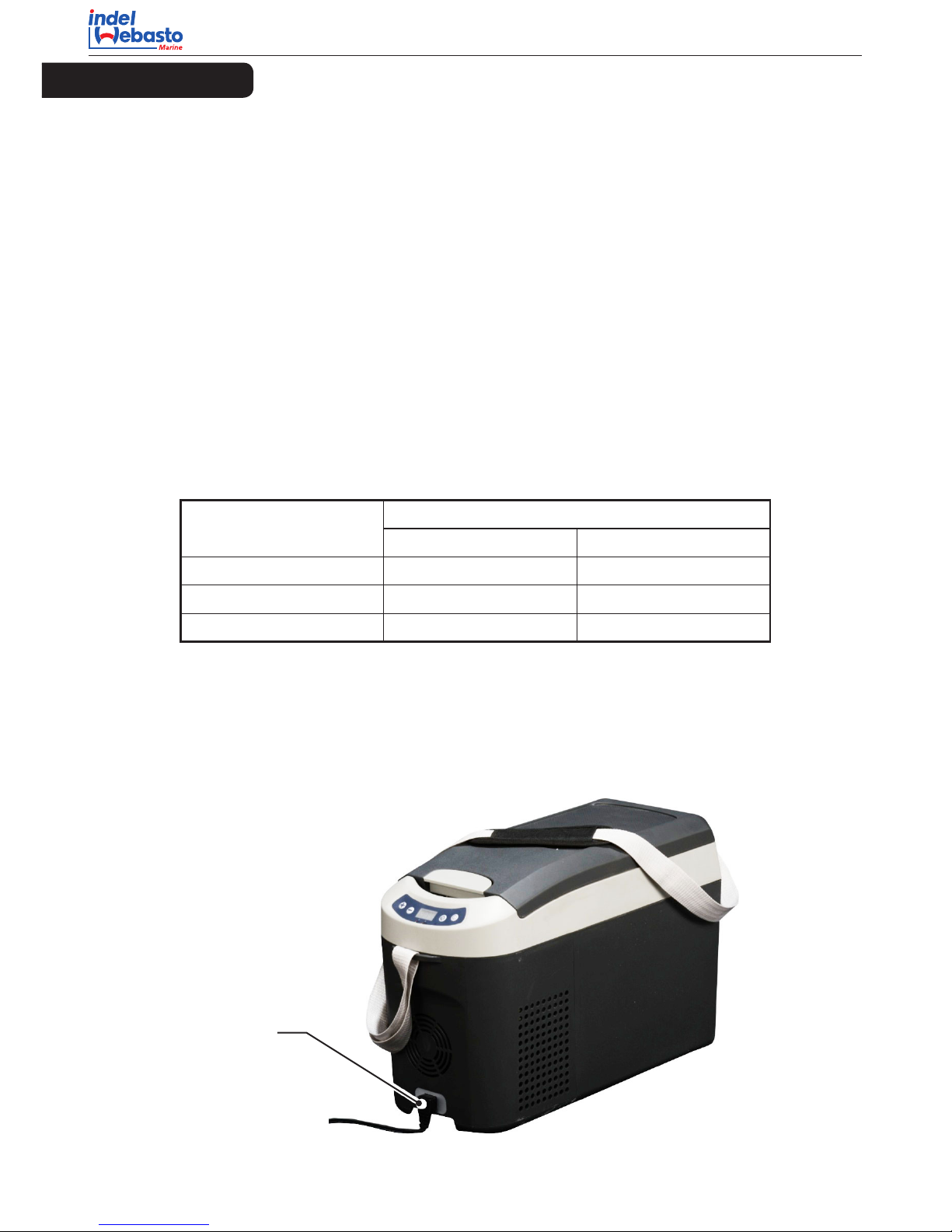

ATTACHMENT OF THE REFRIGERATOR IN THE VESSEL
In order to use the refrigerator within the vessel, you must rmly x it in the compartment using a Kit which
includes relevant strap and brackets, supplied separately as an option.
The refrigerator is equipped with relative plug, which must be connected to the cigarette lighter outlet.
In the instance where the above mentioned cable is not used and the supply comes directly from the vessel
battery, use cables with suitable sections and lengths (see following table).
CABLE SECTION MAX. LENGTH CABLE METRES
12V 24V
2,5 (AWG 13) 2,5 (8 FT) 5 (16FT)
4 (AWG 11) 4 (13 FT) 8 (26 FT)
6 (AWG 9) 6 (20 FT) 12 (40 FT)
Power
cable
TB 15-18
TB15-18_03_09-2013 13
ENGLISH
REFRIGERATOR USE
CONTROL PANEL DESCRIPTION
1 Start key
2 ECO/ITC modify function key
3 Display
4 LED function ITC active
5 LED function ECO active
6 Temperature decrease or scroll menu key
7 Temperature increase or scroll menu key
INITIAL SWITCH-ON
Press key 1 to switch on the refrigerator.
The compressor enters ON mode according to the manufacturer's
default settings.
The temperature presented on the display appears in centigrade and
corresponds with, in the case of the initial switch-on, the ambient
temperature.
The ECO function automatically initiates, which is described in the
following paragraphs, and the compressor rpm value adjusts itself
every 2,000 revolutions.
12367
4
5
TB 15-18
14 TB15-18_ 3_09-2013
ENGLISH
SETTING THE COOLING COMPARTMENT TEMPERATURE
To increase the temperature of the cooling compartment press key 7 until the desired value appears on
the display.
To decrease the temperature of the cooling compartment, press key 6 until the desired value appears on
the display.
The refrigerator will maintain this set value up until it is modied once again.
ECO" OR "ITC" FUNCTION
The ECO or ITC functions will alternatively activate upon pressing key 2. When one of the two functions is
active, the corresponding LED, under the display, will light up.
With the ECO function active, the refrigerator works at minimum power, in energy-saving mode; the
compressor works at 2,000 rpm.
With the ITC function active, the number of compressor revolutions is varied according to the voltage and
the cooled compartment is sub-cooled by 1°C when compared to the set temperature.
Where the voltage is ≥ than 13 V or 26 V, the compressor sub-cools amassing the cold air (the sub-cooling
value is re-set to -1°C when compared to the temperature selected). With the motor on, the compressor
automatically works at the maximum number of revolutions/rpm.
Where the voltage is ≤ than 12 V or 25 V (with the motor off, the compressor draws voltage from the battery)
the compressor optimises the number of revolutions/rpm dependent on the temperature selected.
"O.C." (OVER-COOLING) FUNCTION
It is only activated with the ITC function on and only operates according to the following logic: where the
voltage is high (vehicle motor on), the refrigerator sub-cools 3°C when compared to the set temperature and
it never reaches sub-zero temperatures (under 0°C) where a positive/higher temperature to 0°C is selected
(that is where the appliance is used as a refrigerator and not a freezer).
TB 15-18
TB15-18_03_09-2013 15
ENGLISH
SETTINGS MENU
The refrigerator includes a settings menu, from where it is possible to modify values and thresholds set by
the manufacturer, more specically:
1 (PRO) Battery protection level
2 (OFS) OFF-SET value
3 (F-C) Fahrenheit or Centigrade settings
4 (O-C) Over-Cooling function
To access the menu, press, with the refrigerator powered but off, keys 2-6-7 at the same time for a few
moments.
To scroll through the various functions within the menu, use keys 6 and 7, to change the parameters of the
selected function, press key 2, the value will begin to ash, set the desired value, again using keys 6 and
7. The new value will be saved.
If no keys are pressed, you will automatically exit the menu mode.
BATTERY PROTECTION LEVEL
It is possible to set three different battery protection threshold levels:
Battery protection
Display
12V 24V
MIN. 1 Bar 9.6 21.3
MED.
2 Bar
10.1 22.3
MAX.
3 Bar
11.1 24.3
.
TB 15-18
16 TB15-18_ 3_09-2013
ENGLISH
OFF-SET VALUE
The OFF-SET value refers to the difference between the temperature inside the cooling compartment and
the temperature set and presented on the display.
It is possible to set three different OFF-SET levels dependent on the temperature set on the display. The
recommended OFF-SET value is 2°C, in order to achieve a temperature within the cooling compartment
which corresponds with the temperatures presented on the display.
Note: we do not recommend modifying the preset OFF-SET values.
DEGREES FAHRENHEIT/CENTIGRADE
To set the temperature unit of measurement to degrees
Fahrenheit or Centigrade, activate symbols F or C
OVER - COOLING
The Over - Cooling function, described above, is set
by activating symbols O C.
TB 15-18
TB15-18_03_09-2013 17
ENGLISH
FAULTS
Any operation faults will be displayed after 90 seconds and will be presented on the display with the
following codes:
1 The thermostat has short-circuited or is not correctly connected to the control unit: R6
2 The compressor is blocked: R3
3 The ventilator is sending the control unit a value which exceeds 0.6A: R2
4 The cooling system holds too much gas and the compressor is not able to operate
at the minimum number of revolutions/rpm:
R4
5 The ambient temperature is too high: R5
6 Insufcient voltage (Voltage below the cut-out value): LO
7 No communication between the display and control unit, a scrolling horizontal
line appears on the DISPLAY for a few seconds, the refrigerator turns itself off.
-
HELPFUL ADVICE
Use the product in ECO mode in the following cases:
- when the product is used as a refrigerator and, particularly, where the ambient temperature is not high;
- When the vessel motor is off
REPLENISHMENT
Avoid placing hot food in the refrigerator. Place the products so that they do not knock against each other
or break when the vehicle is in motion.
Ensure that the lid is always rmly on and reduce the time it is left open to the minimum possible.
DEFROSTING
Defrosting must be carried out where the layer of ice is greater than 4 mm thick.
This operation must be performed with the refrigerator off.
Do not remove the layer of ice using sharp or cutting utensils.
Wait until the defrost process has completely nished before switching the refrigerator back on.
MAINTENANCE
Caution
Before carrying out any maintenance operations on the refrigerator, disconnect the power cable
from the plug..
CLEANING
Regularly clean the inside of the refrigerator using baking soda dissolved in warm water.
Do not, in any case, use abrasive products, detergents or soaps; after washing, rinse with clean water and
carefully dry.
Where the refrigerator is not being used, thoroughly clean and dry the inside in order to avoid the formation
of mould or foul odours.
TB 15-18
18 TB15-18_ 3_09-2013
ENGLISH
HELPFUL ADVICE
Where the refrigerator does not function or functions incorrectly, before contacting one of our technical
assistance centres, ensure that:
a) there is a power supply.
b) the voltage complies with that indicated on the plate.
c) the connections and poles are correct.
d) the ventilation grids are not obstructed.
e) the fridge unit is not placed near to a heat source.
f) the power supply fuse is not interrupted.
Caution
The power cable must only be replaced by qualied technical personnel and by an assistance body
authorised by the Manufacturer.
Indel Webasto Marine Srl will not assume any responsibility in the instance where the instructions
in this present manual are not fully respected.
TB 15-18
TB15-18_03_09-2013 19
ESPAÑOL
TB15-TB18
Atención: Lea atentamente estas instrucciones y el apartado de seguridad antes de utilizar
el frigoríco.
DESCRIPCIÓN
Los TB15-TB18 son frigorícos profesionales. Funcionan con una tensión de alimentación de corriente
continua de 12-24 VDC.
Pueden funcionar como frigoríco y como congelador.
Están compuestos por:
- una estructura externa de material plástico;
- una puerta de acceso al compartimento interior, de material plástico;
- un compartimento interior isotérmico para almacenar alimentos;
- una unidad refrigerante de compresor;
- un panel de control;
- un cable de alimentación.
Disponen asimismo de bandolera para poder transportarlos y utilizarlos cómodamente, tras haber
desconectado el cable de alimentación, incluso al exterior.
189A0470
CABLE DE CONEXIÓN DE CC
TB 15-18
20 TB15-18_ 3_09-2013
ESPAÑOL
DATOS TÉCNICOS
MODELO TB15 TB18
Dimensiones externas
(HxAxF)
360x235x565 (mm) 405x235x565 (mm)
Peso neto 8,2 Kg 8,6 Kg
Potencia instalada: 35 W 35 W
Tensión de alimentación DC 12-24 V DC 12-24 V
Potencia eléctrica (en el
interior del cárter)
Fusible 10A Fusible 10A
Regulación termostática +10 a -18 °C +10 a -18 °C
Sistema refrigerante: Danfoss BD Micro (Bd1.4F) Danfoss BD Micro (Bd1.4F)
Gas refrigerante: R134a - CFC Free R134a - CFC Free
Acumulación de frío No No
Aislamiento CFC Free PU Foam CFC Free PU Foam
H
L
P
TB 15-18
TB15-18_03_09-2013 21
ESPAÑOL
INSTALACIÓN
- Colocar el frigoríco sobre una supercie seca, bien protegida y lejos de posibles cantos. No usar el
frigoríco en zonas descubiertas ni al aire libre, ni exponerlo a los agentes atmosféricos.
- El frigoríco necesita una óptima ventilación. Dejar un espacio mínimo 15 cm por todos los lados.
- Evitar poner el frigoríco cerca de una fuente de calor como por ejemplo un hornillo, un radiador o bajo
la luz solar directa.
- Evitar introducir hielo o líquidos sueltos y desprovistos de protecciones tales como recipientes cerrados.
- Evitar introducir productos calientes.
CONEXIÓN DEL FRIGORÍFICO EN EL EMBARCACIÓN
Para el uso del frigoríco en el interior del embarcación, es necesario jarlo rmemente en el habitáculo
utilizando un Kit compuesto de correa y estribo, que se suministra por separado como accesorio extra.
El frigoríco está dotado de un cable de alimentación con su correspondiente enchufe, que debe conectarse
a la toma del encendedor de cigarros.
Si no se utiliza este cable y la alimentación se obtiene directamente de la batería del embarcación, utilice
cables con la sección y la longitud adecuadas (véase la siguiente tabla).
SECCIÓN CABLES MÁX. CABLES METROS LONGITUD
12V 24V
2,5 (AWG 13) 2,5 (8 FT) 5 (16FT)
4 (AWG 11) 4 (13 FT) 8 (26 FT)
6 (AWG 9) 6 (20 FT) 12 (40 FT)
Cable de
alimentación
TB 15-18
22 TB15-18_ 3_09-2013
ESPAÑOL
USO DEL FRIGORÍFICO
DESCRIPCIÓN DEL PANEL DE MANDOS
1 Pulsador de encendido
2 Pulsador para cambiar de función ECO / ITC
3 Visualizador
4 LED de función ITC activa
5 LED de función ECO activa
6 Pulsador de disminución del valor de la temperatura o de desplazamiento de menús
7 Pulsador de incremento del valor de la temperatura o de desplazamiento de menús
PRIMER ENCENDIDO
Para encender el frigoríco, presionar la tecla 1.
El compresor se pone en modo ON con la configuración
preestablecida por el fabricante.
La temperatura visualizada en el visualizador es en grados
centígrados y corresponde, en el caso del primer encendido, a la
temperatura ambiente.
Se activa automáticamente la función ECO, descrita en los
siguientes apartados, y el de Rpm del compresor se regula a 2.000
revoluciones.
12367
4
5
TB 15-18
TB15-18_03_09-2013 23
ESPAÑOL
CONFIGURACIÓN DE LA TEMPERATURA DEL COMPARTIMENTO REFRIGERANTE
Para aumentar la temperatura del compartimento refrigerante, presionar el pulsador 7 hasta que en el
visualizador aparezca el valor deseado.
Para disminuir la temperatura del compartimento refrigerante, presionar el pulsador 6 hasta que en el
visualizador aparezca el valor deseado.
Hasta al siguiente cambio, el frigoríco mantendrá el valor congurado.
FUNCIÓN "ECO" O "ITC"
Presionando la tecla 2 se activan alternativamente las funciones ECO o ITC. Cuando se activa una de las
funciones, el led correspondiente situado bajo el visualizar se enciende.
Con la función ECO activada, el frigoríco funciona al mínimo de potencia, en modo de ahorro energético,
y el compresor funciona a 2.000 rpm.
Con la función ITC activada, cambia el número de revoluciones del compresor, en función del voltaje más
o menos alto, y el compartimento refrigerado es subenfriado 1°C respecto de la temperatura congurada.
Si la tensión es ≥ de 13 V o 26 V, el compresor subenfría acumulando frío (el valor de subenfriamiento
se recongura a –1 °C respecto de la temperatura seleccionada). Con el motor encendido, el compresor
trabaja automáticamente al máximo número de revoluciones/ rpm.
Si la tensión es ≤ de 12 V o 25 V (con el motor apagado, el frigoríco obtiene la tensión de la batería), el
compresor optimiza el número de revoluciones/rpm en función de la temperatura seleccionada.
FUNCIÓN "O.C." (OVER-COOLING)
Se activa únicamente con la función ITC en marcha y funciona según la siguiente lógica: si estamos en
presencia de un voltaje alto (motor del vehículo encendido), el frigoríco subenfría a 3°C respecto de la
temperatura congurada y no llega nunca a temperaturas negativas (bajo 0 °C) si está seleccionada una
temperatura positiva/superior a 0 °C (o bien si el aparato se utiliza como frigoríco y no como congelador).
TB 15-18
24 TB15-18_ 3_09-2013
ESPAÑOL
MENÚ DE CONFIGURACIONES
El frigoríco dispone de un menú de conguraciones, gracias al cual es posible modicar valores y umbrales
congurados por el fabricante; concretamente:
1 (PRO) Nivel de protección de la batería
2 (OFS) Valor de OFFSET
3 (F-C) Conguración de los grados Fahrenheit o Centígrados
4 (O-C) Función de Over-Cooling
Para entrar en el menú, presionar a la vez las teclas 2-6-7 durante algunos segundos, con el frigoríco
alimentado pero apagado.
Para desplazarse por las diferentes funciones del menú, utilizar las teclas 6 y 7; para modicar el parámetro
de la función elegida, presionar la tecla 2, el valor empezará a parpadear; seguidamente, congurar el valor
deseado con las teclas 6 y 7. El nuevo valor quedará memorizado.
De no presionarse ninguna tecla, se sale automáticamente del modo menú.
NIVEL DE PROTECCIÓN DE LA BATERÍA
Es posible congurar tres diferentes niveles de umbral de protección de la batería:
Protección batería Visualización Display
12V 24V
MIN. 1 Barra 9.6 21.3
MED.
2 Barras
10.1 22.3
MAX.
3 Barras
11.1 24.3
.
TB 15-18
TB15-18_03_09-2013 25
ESPAÑOL
VALOR DE OFFSET
Por valor de OFFSET se entiende la diferencia entre la temperatura en el interior del compartimento
refrigerado y la temperatura congurada y visualizada en el visualizador.
Pueden congurarse tres niveles diferentes de OFFSET según la temperatura congurada en el visualizador.
El valor de OFFSET aconsejado es de 2 °C, a n de obtener temperaturas en el compartimento refrigerado
que se correspondan con las temperaturas visualizadas en el visualizador.
Nota: se aconseja no modicar los valores de OFFSET preprogramados.
GRADOS FAHRENHEIT / CENTÍGRADOS
Para congurar la unidad de medida de la temperatura
en grados Fahrenheit o Centígrados, activar los
símbolos F o C.
OVER - COOLING
La función Over - Cooling, descrita anteriormente,
puede congurarse activando los símbolos O C.
TB 15-18
26 TB15-18_ 3_09-2013
ESPAÑOL
ERRORES
Los eventuales errores de funcionamiento se visualizan tras un tiempo de 90 segundos y se indican en el
visualizador con los siguientes códigos:
1 el termostato está en cortocircuito o mal conectado a la centralita: R6
2 el compresor está bloqueado: R3
3 el ventilador envía a la centralita un valor superior a los 0,6 A: R2
4 el sistema refrigerante está demasiado lleno de gas y el compresor no logra funcionar
al mínimo de revoluciones rpm:
R4
5 La temperatura ambiente es demasiado alta: R5
6 Tensión insuciente (Voltios por debajo del valor de cut-out) : LO
7 Comunicación fallida entre el visualizador y la centralita; en el visualizador aparece la
línea horizontal desplazándose durante algunos segundos; el frigoríco se apaga.
-
CONSEJOS ÚTILES
Utilizar el producto en el modo ECO en los siguientes casos:
- cuando el producto se utiliza como frigoríco y, de forma particular, con temperaturas ambiente no
elevadas;
- cuando la embarcación está con el motor parado.
LLENADO
Se desaconseja poner en el frigoríco alimentos todavía calientes. Colocar los productos de tal forma que
se eviten las sacudidas o roturas
durante el movimiento del vehículo.
Asegurarse de que la puerta esté siempre cerrada de forma adecuada y reducir al mínimo los tiempos de
apertura.
DESCONGELACIÓN
La descongelación es necesaria cuando la capa de hielo supera los 4 mm de grosor.
Esta operación se realiza apagando la nevera.
No quite la capa de hielo y escarcha con herramientas puntiagudas o cortantes.
Espere hasta que el aparato se haya descongelado completamente y después vuelva a encenderlo.
MANTENIMIENTO
¡Atención!
Antes de efectuar cualquier intervención de mantenimiento en el frigoríco, desenchufar el cable
de alimentación de la toma.
LIMPIEZA
Limpiar periódicamente la parte interior del frigoríco con bicarbonato sódico disuelto en agua tibia.
Evitar siempre el uso de productos abrasivos, detergentes o jabones; tras el lavado, enjuagar con agua
limpia y secar con cuidado.
De no utilizarse el aparato, limpiar y secar cuidadosamente su interior para evitar la formación de moho
y los malos olores.
TB 15-18
TB15-18_03_09-2013 27
ESPAÑOL
CONSEJOS ÚTILES
Al determinarse un funcionamiento anómalo del aparato o al pararse denitivamente el mismo, antes de
llamar a nuestros centros de asistencia, se aconseja controlar que:
a) no falte tensión de alimentación.
b) la tensión se corresponda con la indicada en la placa.
c) las conexiones y polaridades sean correctas.
d) las rejillas de ventilación no estén obstruidas.
e) el bloque frigoríco no esté situado cerca de una fuente de calor.
f) el fusible de la línea de alimentación funcione.
¡Atención!
El cable de alimentación sólo podrá ser sustituido por personal técnico cualicado y, de cualquier forma,
por un servicio de asistencia autorizado por el Fabricante.
Indel Webasto Marine Srl declina cualquier responsabilidad de incumplirse las disposiciones
contenidas en el presente manual.
TB 15-18
28 TB15-18_ 3_09-2013
FRANÇAIS
TB15-TB18
Attention : veiller à lire attentivement les présentes instructions et les consignes de sécurité
avant d'utiliser le réfrigérateur.
DESCRIPTION
Les TB15-TB18 sont des réfrigérateurs professionnels. Ils fonctionnent sur une alimentation en courant
continu (12-24 Vcc).
Ils peuvent être utilisés aussi bien comme réfrigérateur que comme congélateur.
Ils sont constitués des éléments suivants :
- une structure externe en matériau plastique ;
- une porte d’accès au compartiment interne en matériau plastique ;
- un compartiment interne isolé thermiquement pour le rangement des produits ;
- une unité de réfrigération à compresseur ;
- un panneau de contrôle ;
- un câble d’alimentation.
Ils sont également dotés d’une bandoulière pour en faciliter le transport et l’utilisation, après avoir débranché
le câble d'alimentation, y compris en extérieur.
189A0470
CÂBLE DE BRANCHEMENT SUR
COURANT CONTINU
TB 15-18
TB15-18_03_09-2013 29
FRANÇAIS
CARACTÉRISTIQUES TECHNIQUES
MODÈLE TB15 TB18
Dimensions externes (HxLxP)
360x235x565 (mm) 405x235x565 (mm)
Poids net
8,2 Kg 8,6 Kg
Puissance installée
35 W 35 W
Tension d'alimentation 12-24 Vcc 12-24 Vcc
Puissance électrique
(à l’intérieur du carter)
Fusible 10A Fusible 10A
Réglage thermostat de +10 à -18°C de +10 à -18°C
Système de réfrigération
Danfoss BD Micro (Bd1.4F) Danfoss BD Micro (Bd1.4F)
Gaz réfrigérant
R134a - CFC Free R134a - CFC Free
Accumulation de froid
Non Non
Isolation
CFC Free PU Foam CFC Free PU Foam
H
L
P
TB 15-18
30 TB15-18_ 3_09-2013
FRANÇAIS
INSTALLATION
- Placer le réfrigérateur sur une surface sèche et protégée à bonne distance d'angles. Ne pas utiliser le
réfrigérateur sur des zones découvertes, en extérieur ou exposé aux intempéries.
- Le réfrigérateur nécessite une bonne ventilation. Maintenir un espace d’au moins 15 cm de chaque côté.
- Éviter de placer le réfrigérateur près d’une source de chaleur, four ou radiateur par exemple, ainsi
qu’exposé à la lumière directe du soleil.
- Éviter d’introduire de la glace ou des liquides qui ne seraient pas placés dans des récipients fermés.
- Éviter d’introduire des produits chauds.
BRANCHEMENT DU RÉFRIGÉRATEUR DANS L' EMBARCATION
Pour l’utilisation du réfrigérateur dans l'embarcation, il est nécessaire de le xer solidement à l’intérieur de
l’habitacle en utilisant le kit constitué de bride et sangle fourni comme option.
Le réfrigérateur est doté d’un câble d’alimentation avec che à brancher à la prise de l’allume-cigare.
Dans le cas où ce câble ne serait pas utilisé et que l’alimentation serait directement prélevée sur la batterie
de l'embarcation, utiliser un câble de section et longueur appropriées (voir le tableau ci-dessous).
SECTION CÂBLES LONGUEUR MAX. CÂBLES MÈTRES
12V 24V
2,5 (AWG 13) 2,5 (8 FT) 5 (16FT)
4 (AWG 11) 4 (13 FT) 8 (26 FT)
6 (AWG 9) 6 (20 FT) 12 (40 FT)
Câble
d’alimentation
TB 15-18
TB15-18_03_09-2013 31
FRANÇAIS
UTILISATION DU RÉFRIGÉRATEUR
DESCRIPTION DU PANNEAU DE COMMANDE
1 Bouton d’allumage
2 Bouton de sélection fonction ECO / ITC
3 Moniteur
4 LED fonction ITC active
5 LED fonction ECO active
6 Bouton pour abaisser la température ou consulter le menu
7 Bouton pour augmenter la température ou consulter le menu
PREMIER ALLUMAGE
Pour allumer le réfrigérateur, appuyer sur la touche 1.
Le compresseur se met en marche sur la base des réglages prénis
par le constructeur.
La température afchée sur le moniteur est indiquée en degrés
centigrades et correspond, au premier allumage, à la température
ambiante.
La fonction ECO, décrite plus bas, s’active automatiquement, et
la valeur de Rpm (tours/min.) du compresseur est réglé sur 2000
tours/min.
12367
4
5
TB 15-18
32 TB15-18_ 3_09-2013
FRANÇAIS
RÉGLAGE DE LA TEMPÉRATURE DU COMPARTIMENT RÉFRIGÉRANT
Pour augmenter la température du compartiment réfrigérant, appuyer sur le bouton 7 jusqu’à ce que la
valeur voulue soit indiquée sur le moniteur.
Pour abaisser la température du compartiment réfrigérant, appuyer sur le bouton 6 jusqu’à ce que la valeur
voulue soit indiquée sur le moniteur.
Tant que la valeur n’est pas modiée, le réfrigérateur maintient cette valeur.
FONCTION "ECO" OU "ITC"
La touche 2 permet d’activer alternativement la fonction ECO et la fonction ITC. Quand une des fonction
est active, le voyant correspondant situé sous le moniteur s’allume.
Quand la fonction ECO est active, le réfrigérateur fonctionne à la puissance minimum en modalité
d’économies d’énergie et le compresseur fonctionne à 2000 t./min..
Quand la fonction ITC est active, la vitesse de fonctionnement du compresseur varie en fonction du voltage
plus ou moins élevé et le compartiment réfrigérant est sous-refroidi de 1°C par rapport à la température
programmée.
Si la tension est ≥ 13V ou 26V, le compresseur sous-refroidit en accumulant du froid (la valeur de sousrefroidissement est préprogrammé sur -1°C par rapport à la température programmée). Quand le moteur
est en marche, le compresseur fonctionne automatiquement à la vitesse maximale (t./min. max.).
Si la tension est ≤ 12V ou 25V (quand le moteur est atteint, le réfrigérateur est alimenté par la batterie), le
compresseur optimise la vitesse du compresseur en fonction de la température programmée.
FONCTION "O.C." (OVER-COOLING)
Cette fonction est active uniquement si la fonction ITC est elle aussi active et fonctionne selon le principe
suivant : en présence d’un voltage élevé (moteur du véhicule allumé), le réfrigérateur sous-refroidit de 3°C
par rapport à la température programmée et n’atteint jamais une température négative (inférieure à 0°C)
dans le cas où serait réglée une température positive/supérieure à 0°C (à savoir si l’appareil est utilisé
comme réfrigérateur ou non pas comme congélateur).
TB 15-18
TB15-18_03_09-2013 33
FRANÇAIS
MENU RÉGLAGES
Le réfrigérateur est doté d’un menu de réglage qui permet de modier les valeurs et les seuils programmés
par le fabricant, à savoir :
1 (PRO) Niveau de protection de la batterie
2 (OFS) Valeur de OFF-SET
3 (F-C) Sélection des degrés : Fahrenheit ou Centigrades
4 (O-C) Fonction d’Over-Cooling
Pour accéder au menu, appuyer simultanément sur les touches 2-6-7 pendant quelques secondes alors
que le réfrigérateur est alimenté mais éteint.
Pour faire déler les différentes fonctions du menu, utiliser les touches 6 et 7, pour modier le paramètre de
la fonction choisie, appuyer sur la touche 2, la valeur se met ensuite à clignoter et il est possible de régler
sur la valeur voulue à l’aide des touches 6 et 7. La nouvelle valeur reste ensuite mémorisée.
Su aucune touche n’est enfoncée, la modalité menu est automatiquement quittée.
NIVEAU DE PROTECTION DE LA BATTERIE
Il est possible de régler trois seuils différents de protection de la batterie :
Protection batterie Visualisation Moniteur
12V 24V
MIN. 1 barre 9.6 21.3
MOY.
2 barres
10.1 22.3
MAX.
3 barres
11.1 24.3
.
TB 15-18
34 TB15-18_ 3_09-2013
FRANÇAIS
VALEUR DE OFF-SET
Par valeur de OFF-SET, il faut entendre l’écart entre la température interne du compartiment réfrigéré et la
température programmée et afchée sur le moniteur.
Il est possible de régler trois niveaux différents de OFF-SET en fonction de la température programmée sur le
moniteur. La valeur de OFF-SET conseillé est de 2°C pour obtenir une température interne du compartiment
réfrigéré correspondant à celle afchée sur le moniteur.
Note : il est recommandé de ne pas modier les valeurs de OFF-SET préprogrammées.
DEGRÉS FAHRENHEIT / CENTIGRADES
Pour régler l'unité de mesure de la température sur
les degrés Fahrenheit ou Centigrades, activer les
symboles F ou C.
OVER - COOLING
La fonction Over - Cooling, décrite plus haut, est
programmable en activant les symboles O C.
TB 15-18
TB15-18_03_09-2013 35
FRANÇAIS
ERREURS
Les éventuelles erreurs de fonctionnement sont afchées au bout de 90 secondes et sont indiquées sur
le moniteur par les codes suivants :
1 Le thermostat est en court-circuit ou mal branché à la central : R6
2 Le compresseur est bloqué : R3
3 Le ventilateur envoie à la centrale une valeur supérieure à 0,6A : R2
4 Le système de réfrigération est excessivement chargé de gaz et le compresseur ne
parvient pas à fonctionner à la vitesse minimum (t./min. minimum) :
R4
5 La température ambiante est excessive : R5
6 Tension insufsante (Volts en deçà de la valeur de coupure) : LO
7 Absence de communication entre le moniteur et la centrale : sur le MONITEUR,
s’afche une ligne horizontale qui déle pendant quelques secondes puis le
réfrigérateur d’éteint.
-
CONSEILS UTILES
Utiliser l’appareil en modalité ECO dans les cas suivants :
- quand l’appareil est utilisé comme réfrigérateur et, en particulier, quand la température ambiante n’est
pas élevée ;
- quand le moteur de l’embarcation est éteint.
CHARGEMENT
Éviter d’introduire des aliments chauds dans le réfrigérateur. Positionner les produits de telle sorte qu’ils
se soient pas secoués et pour éviter les ruptures quand le véhicule roule.
S’assurer que la porte est toujours bien fermée et limiter l'ouverture à la durée strictement nécessaire.
DÉGIVRAGE
Le dégivrage est nécessaire quand la couche de givre est supérieure à 4 mm.
Cette opération s’effectue en éteignant le réfrigérateur.
Ne pas retirer la couche de givre et de glace à l’aide d’un ustensile pointu ou coupant.
Attendre que le givre et la glace ait fondu puis rallumer le réfrigérateur.
ENTRETIEN
Attention
Avant toute intervention d’entretien sur le réfrigérateur, débrancher le câble d’alimentation de la prise.
NETTOYAGE
Nettoyer régulièrement l’intérieur du réfrigérateur à l’aide de bicarbonate de soude dissout dans l’eau tiède.
Éviter dans tous les cas les produits abrasifs, les détergents et les savons ; après le lavage, rincer à l’eau
propre et essuyer soigneusement.
Si l’appareil n’est pas utilisé, nettoyer et essuyer soigneusement l’intérieur pour éviter la formation de
moisissures et les mauvaises odeurs.
TB 15-18
36 TB15-18_ 3_09-2013
FRANÇAIS
CONSEILS UTILES
Si l’appareil ne fonctionne pas ou mal, avant de s’adresser à un centre d’assistance technique, s’assurer que :
a) la tension d'alimentation est présente.
b) la tension correspond à celle indiquée sur la plaque.
c) les branchements et les polarités sont corrects.
d) les grilles d’aération ne sont pas bouchées.
e) le groupe frigo n’est pas près d’une source de chaleur.
f) le fusible de la ligne d’alimentation n’est pas grillé.
Attention
Le câble d’alimentation doit être changé exclusivement par un personnel technique qualié et dans tous
les cas par un centre d’assistance agréé par le constructeur.
Indel Webasto Marine Srl décline toute responsabilité dans le cas où les instructions et
recommandations du présent manuel ne seraient pas scrupuleusement respectées.
TB 15-18
TB15-18_03_09-2013 37
DEUTSCH
TB15-TB18
Achtung: Bitte lesen Sie die vorliegende Bedienungsanleitung und die Sicherheitshinweise
aufmerksam durch, bevor Sie die Kühlbox in Betrieb nehmen.
BESCHREIBUNG
Die Modelle TB15-TB18 sind Kühlboxen für den professionellen Gebrauch. Sie funktionieren mit einer
Gleichstrom-Versorgungsspannung von 12-24 V.
Die Geräte können als Kühlbox oder als Gefrierbox verwendet werden.
Sie bestehen aus folgenden Bauteilen:
- einem Gehäuse aus Kunststoff;
- einer Zugangsklappe zum Kühlfach aus Kunststoff;
- einem thermoisolierten Fach für das Kühlgut;
- einer Kompressorkühleinheit;
- einem Bedienfeld;
- einem Netzkabel.
Außerdem sind sie mit einem Tragegurt ausgestattet, damit sie leichter transportiert und nach dem
Ausstecken des Netzkabels auch außerhalb des Fahrzeugs verwendet werden können.
189A0470
GLEICHSTROMANSCHLUSSKABEL
TB 15-18
38 TB15-18_ 3_09-2013
DEUTSCH
TECHNISCHE DATEN
MODELL TB15 TB18
Außenmaße (HxBxT) 360x235x565 (mm) 405x235x565 (mm)
Nettogewicht 8,2 Kg 8,6 Kg
Installierte Leistung 35 W 35 W
Netzspannung DC 12-24 V DC 12-24 V
Elektrische Leistung (im
Inneren des Gehäuses)
Sicherung 10A Sicherung 10A
Thermostatische Regelung +10 bis -18 °C +10 bis -18 °C
Kühlsystem Danfoss BD Micro (Bd1.4F) Danfoss BD Micro (Bd1.4F)
Kühlgas R134a - CFC Free R134a - CFC Free
Kältespeicher No No
Isolierung CFC Free PU Foam CFC Free PU Foam
H
L
P
TB 15-18
TB15-18_03_09-2013 39
DEUTSCH
AUFSTELLUNG
- Stellen Sie die Kühlbox auf eine trockene, ebene Fläche ohne scharfe Kanten. Verwenden Sie die Kühlbox
nicht im Freien und setzen Sie sie keinen Witterungseinüssen aus.
- Die Kühlbox braucht eine gute Lüftung. Lassen Sie auf allen Seiten mindestens 15 cm Platz.
- Stellen Sie die Kühlbox nicht in der Nähe einer Wärmequelle wie z.B. Herd, Backofen, Heizkörper oder
direkt in der Sonne auf.
- Kein Eis oder Flüssigkeiten in unverschlossenen Behältern in die Kühlbox geben.
- Keine heißen oder warmen Speisen in die Kühlbox stellen.
ANSCHLUSS DES KÜHLSCHRANKS IM BOOT
Damit die Kühlbox im Boot verwendet werden kann, muss sie mit einem Befestigungsset aus Gurten und
Bügeln, das extra als optionales Zubehör erhältlich ist, gut im Fahrgastraum befestigt werden.
Die Kühlbox ist mit einem Netzkabel mit entsprechendem Stecker ausgestattet, der in die Buchse des
Zigarettenanzünders gesteckt werden muss.
Falls der Strom nicht vom Zigarettenanzünder (mit oben erwähntem Netzkabel), sondern direkt von der
Bootbatterie kommt, müssen Kabel mit passendem Querschnitt und entsprechender Länge (siehe unten
stehende Tabelle) verwendet werden.
KABELQUERSCHNITT MAX. LÄNGEKABEL METER
12V 24V
2,5 (AWG 13) 2,5 (8 FT) 5 (16FT)
4 (AWG 11) 4 (13 FT) 8 (26 FT)
6 (AWG 9) 6 (20 FT) 12 (40 FT)
Netzkabel
TB 15-18
40 TB15-18_ 3_09-2013
DEUTSCH
VERWENDUNG DES KÜHLSCHRANKS
BESCHREIBUNG DES BEDIENFELDS
1 Einschalttaste
2 Funktionswechseltaste ECO / ITC
3 Display
4 LED Funktion ITC aktiv
5 LED Funktion ECO aktiv
6 Taste zum Senken der Temperatur oder für den Menüdurchlauf
7 Taste zum Erhöhen der Temperatur oder für den Menüdurchlauf
ERSTES EINSCHALTEN
Um die Kühlbox einzuschalten, drücken Sie die Taste 1.
Der Kompressor schaltet mit den Grundeinstellungen des Herstellers
auf ON.
Die am Display angezeigte Temperatur ist in Celsius angegeben und
entspricht beim ersten Einschalten der Raumtemperatur.
Es wird automatisch die Funktion ECO eingeschaltet (siehe
Beschreibung weiter unten) und der Drehzahlwert des Kompressors
stellt sich auf 2000 Umdrehungen ein.
12367
4
5
TB 15-18
TB15-18_03_09-2013 41
DEUTSCH
EINSTELLUNG DER TEMPERATUR DES KÜHLFACHS
Um die Temperatur im Kühlfach zu erhöhen, drücken Sie die Taste 7, bis auf dem Display der gewünschte
Wert erscheint.
Um die Temperatur im Kühlfach zu senken, drücken Sie die Taste 6, bis auf dem Display der gewünschte
Wert erscheint.
Solange keine weiteren Änderungen vorgenommen werden, behält die Kühlbox den eingestellten Wert bei.
FUNKTION "ECO" ODER "ITC"
Durch Drücken der Taste 2 wird entweder die Funktion ECO oder die Funktion ITC eingeschaltet. Wenn
eine der beiden Funktionen aktiv ist, schaltet sich das dazugehörige Led unter dem Display ein.
Bei aktivierter ECO-Funktion funktioniert die Kühlbox bei minimaler Leistung im Energiesparmodus, der
Kompressor läuft bei 2000 Umdrehungen.
Bei aktivierter ITC-Funktion wird die Drehzahl des Kompressors je nach Höhe der Spannung verändert und
das Kühlfach wird im Verhältnis zur eingestellten Temperatur jeweils um 1°C unterkühlt.
Wenn die Spannung ≥ 13V oder 26V beträgt, unterkühlt der Kompressor und speichert Kälte (der
Unterkühlungswert wird auf -1°C im Verhältnis zur gewählten Temperatur eingestellt). Bei eingeschaltetem
Motor läuft der Kompressor automatisch bei maximaler Drehzahl.
Wenn die Spannung ≤ 12V oder 25V beträgt (bei ausgeschaltetem Motor entnimmt die Kühlbox Spannung
von der Batterie) optimiert der Kompressor die Drehzahl gemäß der gewählten Temperatur.
FUNKTION "O.C." (OVER-COOLING)
Wird nur bei eingeschalteter ITC-Funktion aktiv und funktioniert folgendermaßen: Wenn die Kühlbox bei hoher
Spannung (Fahrzeugmotor eingeschaltet) im Verhältnis zur eingestellten Temperatur um 3°C unterkühlt und
niemals Minustemperaturen (unter 0°C) erreicht, wenn eine Plustemperatur/Temperatur über 0°C gewählt
wurde (bzw. wenn das Gerät als Kühlbox und nicht als Gefrierbox verwendet wird).
TB 15-18
42 TB15-18_ 3_09-2013
DEUTSCH
EINSTELLMENÜ
Die Kühlbox besitzt ein Einstellmenü, mit dem folgende, vom Hersteller eingestellten Werte und
Schwellenwerte verändert werden können:
1 (PRO) Batterieschutzstufe
2 (OFS) OFF-SET-Wert
3 (F-C) Gradeinstellung in Fahrenheit oder Grad Celsius
4 (O-C) Over-Cooling-Funktion
Um ins Menü zu gelangen, drücken Sie bei eingesteckter, aber ausgeschalteter Kühlbox einige Sekunden
lang gleichzeitig die Tasten 2-6-7.
Mit den Tasten 6 und 7 können Sie zwischen den verschiedenen Funktionen im Menü hin- und herspringen.
Wenn Sie die Parameter der gewählten Funktion verändern wollen, drücken Sie die Taste 2. Der Wert beginnt
zu blinken, danach können Sie den gewünschten Wert wieder mit den Tasten 6 und 7 einstellen. Der neue
Wert bleibt gespeichert.
Wenn keine Taste gedrückt wird, verlässt man automatisch den Menümodus.
BATTERIESCHUTZSTUFE
Es können drei verschiedene Batterieschutzstufen eingestellt werden:
Batterieschutz Anzeige Display
12V 24V
MIN. 1 Strich 9.6 21.3
MED.
2 Striche
10.1 22.3
MAX.
3 Striche
11.1 24.3
.
TB 15-18
TB15-18_03_09-2013 43
DEUTSCH
OFF-SET-WERT
Unter OFF-SET-Wert versteht man die Differenz zwischen der Temperatur im Inneren des Kühlfachs und
der eingestellten Temperatur, die am Display angezeigt wird.
Es können drei verschiedene OFF-SET-Stufen eingestellt werden, je nachdem, welche Temperatur am
Display eingestellt wird. Der empfohlene OFF-SET-Wert liegt bei 2°C, damit die Temperaturen im Kühlfach
den am Display angezeigten Temperaturen entsprechen.
Hinweis: Wir empfehlen, die werkseitig voreingestellten OFF-SET-Werte nicht zu verändern.
FAHRENHEIT / GRAD CELSIUS
Um die Maßeinheit der Temperatur auf Fahrenheit
oder Grad Celsius einzustellen, aktivieren Sie das
Symbol F bzw. C
OVER - COOLING
Die zuvor beschriebene Funktion Over - Cooling kann
mit den Symbolen O C eingestellt werden.
TB 15-18
44 TB15-18_ 3_09-2013
DEUTSCH
STÖRUNGEN
Eventuelle Störungen werden nach 90 Sekunden angezeigt und auf dem Display erscheinen folgende
Fehlercodes:
1 Der Thermostat ist kurzgeschlossen oder nicht richtig an die Steuereinheit
angeschlossen:
R6
2 Der Kompressor ist gesperrt: R3
3 Der Lüfter liefert der Steuereinheit einen Wert über 0,6A: R2
4 Im Kühlsystem ist zu viel Gas und der Kompressor läuft nicht bei minimaler Drehzahl: R4
5 Die Raumtemperatur ist zu hoch: R5
6 Zu geringe Spannung (unter dem Cut-out-Wert) : LO
7 Fehlende Kommunikation zwischen Display und Steuereinheit, auf dem DISPLAY
erscheint einige Sekunden lang eine laufende horizontale Linie, die Kühlbox
schaltet sich aus.
-
NÜTZLICHE HINWEISE
Verwenden Sie das Gerät in folgenden Fällen im ECO-Modus:
- Wenn das Gerät als Kühlbox verwendet wird und insbesondere bei niedrigen Raumtemperaturen;
- Bei ausgeschaltetem Motor des Bootes.
BEFÜLLEN
Keine heißen oder warmen Speisen in die Kühlbox stellen. Das Kühlgut so hineinstellen, dass es nirgends
anstößt oder zerbricht, wenn das Fahrzeug in Bewegung ist.
Vergewissern Sie sich, dass die Klappe immer ordentlich geschlossen ist und nicht zu lange offen steht.
ABTAUEN
Das Abtauen ist erforderlich, wenn die Reifschicht eine Stärke von 4 mm überschreitet.
Zur Durchführung dieses Schritts muss der Kühlschrank ausgeschaltet werden.
Die Reif- oder Eisschicht nicht mit spitzen oder scharfen Werkzeugen entfernen.
Das komplette Abtauen abwarten und den Kühlschrank dann wieder einschalten.
WARTUNG
Achtung
Bevor Sie Wartungsarbeiten an der Kühlbox vornehmen, muss immer erst das Netzkabel gezogen
werden.
REINIGUNG
Reinigen Sie das Innere der Kühlbox regelmäßig mit lauwarmem Wasser, in dem Sie etwas Natron aufgelöst
haben.
Verwenden Sie keinesfalls Scheuermittel, Reinigungsmittel oder Seifenreiniger. Nach dem Reinigen mit
sauberem Wasser nachspülen und sorgfältig trocknen.
Wenn die Kühlbox länger nicht verwendet wird, reinigen und trocknen Sie den Innenraum sorgfältig, damit
sich kein Schimmel oder schlechte Gerüche bilden.
TB 15-18
TB15-18_03_09-2013 45
DEUTSCH
NÜTZLICHE HINWEISE
Wenn die Kühlbox gar nicht oder nur mangelhaft funktioniert, vergewissern Sie sich bitte vor der
Kontaktaufnahme mit unserem technischen Kundendienst, dass:
a) die Stromversorgung in Ordnung ist.
b) die Spannung dem Wert auf dem Typenschild entspricht.
c) die Anschlüsse und die Polarität stimmen.
d) die Lüftungsschlitze nicht verstopft sind.
e) das Kühlaggregat nicht in der Nähe einer Wärmequelle angebracht ist.
f) die Sicherung der Versorgungsleitung nicht unterbrochen ist.
Achtung
Das Netzkabel darf ausschließlich von qualiziertem Fachpersonal bzw. von einem vom Hersteller
autorisierten Reparaturservice ausgewechselt werden.
Indel Webasto Marine Srl lehnt jegliche Haftung ab, wenn die Anweisungen in vorliegendem Handbuch
nicht strengstens eingehalten werden.
TB 15-18
46 TB15-18_ 3_09-2013
PORTUGUÊS
TB15-TB18
Atenção: Ler atentamente estas instruções e as advertências de segurança antes de usar
a mini geladeira.
DESCRIÇÃO
Os TB15-TB18 são mini geladeiras prossionais. Funcionam com tensão de alimentação em corrente
contínua, a 12-24 VDC.
Funcionam tanto como geladeira como freezer.
Descrição:
- uma estrutura externa em plástico;
- uma tampa de acesso ao espaço interno, em plástico;
- um espaço interno isolado, para armazenamento dos produtos;
- uma unidade de refrigeração por compressão
- um painel de controle;
- um cabo de alimentação elétrica
Alem disso possuem uma bolsa a tiracolo, para serem facilmente transportadas e usadas, apos ter sido
desligado o cabo de alimentação, mesmo no meio externo.
189A0470
CABO DE LIGAÇÃO EM DC
TB 15-18
TB15-18_03_09-2013 47
PORTUGUÊS
DADOS TÉCNICOS
MODELO TB15 TB18
Dimensões externas (AxLxP) 360x235x565(mm) 405x235x565(mm)
Peso liquido 8,2 Kg 8,6 Kg
Potência instalada 35 W 35 W
Tensão de alimentação DC 12-24 V DC 12-24 V
Potência elétrica
(no interior do carter)
Fusível 10A Fusível 10A
Regulagem termostática + 10 a -18 °C + 10 a -18 °C
Sistema de refrigeração
Danfoss BD Micro
( Bd1 4 F)
Danfoss BD Micro
( Bd1 4 F)
Gás refrigerante R134a – CFC Free R134a – CFC Free
Acumulo de frio Não Não
Isolamento CFC Free PU Foam CFC Free PU Foam
H
L
P
TB 15-18
48 TB15-18_ 3_09-2013
PORTUGUÊS
INSTALAÇÃO
- Colocar a mini geladeira sobre uma superfície seca, protegida e distante de quinas Não usar a mini
geladeira em locais expostos, ao ar livre ou exposta a agentes atmosféricos
- A mini geladeira necessita de uma boa ventilação Deixar um espaço de ao menos 15 cm em todos os
lados
- Evitar de colocar a mini geladeira próxima a uma fonte de calor como por exemplo um fogão, um radiador,
a luz direta do sol.
- Evitar a colocação de gelo ou líquidos não protegidos por embalagens fechadas.
- Evitar a colocação de produtos quentes.
INSTALAÇÃO DA MINI GELADEIRA NO EMBARCAÇÃO
Para o uso da mini geladeira no interior do embarcação, é necessário que seja rmemente xada no interior
do mesmo utilizando um Kit composto de cintos e braçadeiras, fornecidos separadamente como opcional.
A mini geladeira é dotada de um cabo de alimentação com uma tomada adequada que deve ser conectada
na tomada do acendedor de cigarros.
No caso em que não seja usado o cabo descrito acima, mas a alimentação elétrica seja obtida diretamente
da bateria do embarcação, usar cabos de secção e comprimento adequados (veja tabela a seguir).
SECÇÃO CABOS COMPRIMENTO MAX. CABOS METROS
12V 24V
2,5 (AWG 13) 2,5 (8 FT) 5 (16FT)
4 (AWG 11) 4 (13 FT) 8 (26 FT)
6 (AWG 9) 6 (20 FT) 12 (40 FT)
Cabo de
alimentação
elétrico
TB 15-18
TB15-18_03_09-2013 49
PORTUGUÊS
USO DA MINI GELADEIRA
DESCRIÇÃO DO PAINEL DE COMANDO
1 Botão de acendimento
2 Botão para mudança na função ECO/ITC
3 Display
4 LED função ITC ativa
5 LED função ECO ativa
6 Botão de redução da temperatura ou funcionamento do menu
7 Botão de aumento da temperatura ou funcionamento do menu
LIGANDO PELA PRIMEIRA VEZ
Para ligar a mini geladeira pressionar a tecla 1.
O compressor muda para função ON com conguração predenida
pelo fabricante
A temperatura visualizada no display é em graus centigrados e
corresponde a temperatura ambiente quando usada pela primeira
vez.
Instala-se automaticamente a função ECO, descrita nos parágrafos
sucessivos, e o valor de Rpm do compressor se ajusta em 2000
giros.
12367
4
5
TB 15-18
50 TB15-18_ 3_09-2013
PORTUGUÊS
CONFIGURAÇÃO DA TEMPERATURA NO COMPARTIMENTO DE REFRIGERAÇÃO.
Para aumentar a temperatura do compartimento de refrigeração pressionar a tecla 7 até obter no display
o valor desejado
Para diminuir a temperatura do compartimento de refrigeração pressionar a tecla 6 até obter no display
o valor desejado
Até uma próxima variação, a mini geladeira manterá o valor congurado.
FUNÇÃO “ECO” O “ITS”
Pressionando a tecla 2 são ativadas em alternativa as funções ECO ou ITC. Quando uma das funções é
ativada o led correspondente sob o display se acende.
Com a função ECO ativada a mini geladeira funciona com o mínimo de potência, na modalidade economia
de energia; o compressor funciona a 2000 rpm.
Com a função ITC ativada são modicados os números de giros do compressor, de acordo com a voltagem
mais ou menos alta e o compartimento de refrigeração diminui de 1°C em respeito a temperatura congurada.
Se a tensão é> de 13V ou 26V o compressor abaixa a temperatura acumulando frio (o valor de resfriamento
é reconfigurado a -1°C em respeito a temperatura) Com o motor ligado o compressor funciona
automaticamente com o número máximo de giros/rpm.
Se a tensão é de <12 V ou 25V (com o motor desligado a mini geladeira retira energia da bateria) o
compressor otimiza o número dos giros em função da temperatura selecionada.
FUNÇÃO “O.C” (OVER-COOLING)
Ativa-se somente com a função ITC inserida e funciona de acordo com a seguinte logica: se é em presença
de voltagem alta ( o motor do veículo ligado), a mini geladeira resfria de 3 °C em respeito a temperatura
congurada e não chega nunca a temperatura negativa( abaixo de 0°C) se é selecionada uma temperatura
positiva/superior a 0°C( ou então se o aparelho é usado como mini geladeira e não como freezer)
TB 15-18
TB15-18_03_09-2013 51
PORTUGUÊS
MENU CONFIGURAÇÃO
A mini geladeira prevê um menu de conguração, no qual é possível modicar valores e limiares congurados
pelo fabricante; precisamente:
1 (PRO) Nível de proteção da bateria
2 (OFS) Valor de OFF-SET
3 (F-C) Conguração dos graus Fahrenheit ou Centígrados
4 (O-C) Função de Over- Cooling
Para fazer funcionar o menu, pressionar contemporaneamente as teclas 2-6-7 por alguns segundos com
a mini geladeira conectada na corrente elétrica mas desligada.
Para visualizar as várias funções do menu, usar as teclas 6 e 7, para modicar o parâmetro da função
escolhida pressionar a tecla 2, o valor começara a lampejar, então congure aquele desejado sempre com
as teclas 6 e 7. O novo valor permanecerá memorizado.
Se nenhuma tecla é pressionada, a modalidade menu é cancelada.
NÍVEL DE PROTEÇÃO DA BATERIA
E possível congurar três diferentes níveis de proteção da bateria:
Proteção bateria Visualização Display
12V 24V
MIN. 1 Barra 9.6 21.3
MED.
2 Barras
10.1 22.3
MAX.
3 Barras
11.1 24.3
.
TB 15-18
52 TB15-18_ 3_09-2013
PORTUGUÊS
VALORES DE OFF-SET
Por valores de OFF-SET, compreende-se a diferença entre a temperatura no interior da mini geladeira e a
temperatura congurada e visualizada no display.
E possível congurar três níveis diferentes de OFF-SET de acordo com a temperatura congurada no
display. O valor de OFF-SET sugerido é de 2°C, a m de obter temperaturas no interior do compartimento
de refrigeração que correspondam com as temperaturas visualizadas no display.
NOTA: recomenda-se de não modicar os valores de OFF-SET pré-congurados.
GRAUS FAHRENHEIT / CENTÍGRADOS
Para congurar a unidade de medida da temperatura
em graus Fahrenheit ou Centígrados, ativar os
símbolos F ou C
OVER - COOLING
A função Over - Cooling, descrita acima, pode ser
congurada ativando os símbolos O C.
TB 15-18
TB15-18_03_09-2013 53
PORTUGUÊS
ERROS
Eventuais erros de funcionamento são visualizados após 90 segundos e são indicados no display com
os seguintes códigos:
1 O termostato é em curto-circuito ou não conectado corretamente com a unidade
de comando eletrônico:
R6
2 O compressor está bloqueado: R3
3 O ventilador envia para o comando eletrônico um valor superior aos 0,6A: R2
4 O sistema de refrigeração está sobrecarregado de gás e o compressor não consegue
funcionar com o mínimo de giros rpm:
R4
5 A temperatura ambiente é muito alta: R5
6 Tensão insuciente (Volts abaixo o valor de cut-out) LO
7 Falta comunicação entre o display e a central eletrônica, no DISPLAY aparece
a linha horizontal que se desloca por algum segundos, a mini geladeira desliga.
-
RECOMENDAÇÕES ÚTEIS
Usar a mini geladeira na modalidade ECO nos seguintes casos:
- quando o mesmo é usado como mini geladeira e, em modo particular, com temperaturas ambiente não
altas.
- cuando a embarcação estiver com o motor desligado.
INTRODUÇÃO DE ALIMENTOS
Evitar a introdução de pratos quentes na mini geladeira. Colocar os produtos de maneira que evite que
batam ou quebrem.
durante a movimentação do veículo.
Certicar-se que a tampa esteja bem fechada e mantenha-a aberta o mínimo de tempo possível.
DESCONGELAMENTO
O descongelamento é necessário quando a camada de gelo superar a espessura de 4 mm.
Para efetuar tal operação, é necessário desligar a geladeira.
Não tirar a camada de gelo com utensílios pontiagudos ou cortantes.
Esperar o completo descongelamento e, então, religar a geladeira
MANUTENÇÃO
ATENÇÃO:
Antes de realizar qualquer operação de manutenção na mini geladeira, retirar o cabo de alimentação
elétrica da tomada.
TB 15-18
54 TB15-18_ 3_09-2013
PORTUGUÊS
LIMPEZA
Limpar periodicamente o interior da mini geladeira usando bicarbonato de sódio diluído em água morna.
Evitar sempre o uso de produtos corrosivos, detergente ou sabão; depois de lavar enxaguar com água
limpa e secar muito bem.
Quando não está sendo usada a mini geladeira, limpar e secar muito bem o interior para evitar a formação
de mofo e cheiro ruim.
RECOMENDAÇÕES ÚTEIS
No caso em que não funcione ou não funcione corretamente antes de chamar a assistência técnica
certicar-se que:
a) não falte energia elétrica
b) a tensão elétrica corresponda a aquela indicada na etiqueta.
c) as ligações elétricas e as polaridades sejam corretas.
d) as grades de ventilação não estejam obstruídas.
e) a mini geladeira não esteja colocada próxima a uma fonte de calor.
f) o fusível da linha elétrica não tenha sido cortado.
ATENÇÃO:
O cabo de alimentação elétrica deve substituído exclusivamente pelo pessoal técnico qualicado e portanto
por um serviço de assistência técnica autorizado pelo fabricante.
Indel Webasto Marine Srl declina qualquer responsabilidade no caso em que não sejam respeitadas
escrupulosamente todas as instruções contidas neste manual.
TB 15-18
SVENSKA
TB15-18_03_09-2013 55
TB15-TB18
Observera: läs dessa anvisningar och säkerhetsföreskrifterna noggrant innan du
använder kylskåpet.
BESKRIVNING
TB15-TB18 är kylskåp för professionellt bruk. De fungerar med en matningsspänning på 12–24 VDC (likström).
De kan användas både som kyl- och frysskåp och består av:
- en utvändig struktur i plastmaterial
- en lucka för att komma åt det invändiga utrymmet, i plastmaterial
- ett isolerat invändigt utrymme för förvaring av produkter
- en kylenhet med kompressor
- en kontrollpanel
- en nätkabel.
De är dessutom försedda med axelrem för enkel transport och användning, även utomhus, efter att
nätkabeln har kopplats ur.
189A0470
DC-ANSLUTNINGSKABEL
TB 15-18
SVENSKA
56 TB15-18_ 3_09-2013
TEKNISKA DATA
MODELL TB15 TB18
Utvändiga mått (HxLxD) 360x235x565 (mm) 405x235x565 (mm)
Nettovikt 8,2 kg 8,6 kg
Installerad effekt 35 W 35 W
Matningsspänning DC 12–24 V DC 12–24 V
Elskydd
(inuti höljet)
Säkring 10 A Säkring 10 A
Termostatisk reglering +10 till -18 °C +10 till -18 °C
Kylsystem Danfoss BD Micro (Bd1.4F) Danfoss BD Micro (Bd1.4F)
Kylgas R134a - CFC Free R134a - CFC Free
Köldackumulering Nej Nej
Isolering CFC Free PU Foam CFC Free PU Foam
H
L
P
TB 15-18
SVENSKA
TB15-18_03_09-2013 57
INSTALLATION
- Placera kylskåpet på en torr och skyddad yta på avstånd från vassa kanter. Använd inte kylskåpet i
otäckta områden utomhus eller på platser där det exponeras för väder och vind.
- Kylskåpet behöver god ventilation. Lämna ett utrymme på minst 15 cm på alla sidor.
- Undvik att placera kylskåpet nära en värmekälla som t.ex. en spis, ett värmeelement eller under direkt
solljus.
- Undvik att sätta in is eller vätskor som inte är skyddade av slutna behållare.
- Undvik att sätta in varma produkter.
ANSLUTNING AV KYLSKÅPET I BÅTEN
När kylskåpet används inuti båten måste det sättas fast stadigt i hytten, med hjälp av en tillvalssats som
levereras separat och består av särskilt avsedda remmar och hållare.
Kylskåpet är utrustat med en nätkabel med lämplig kontakt.
Om strömmen tas direkt från båtens batteri istället för att använda den ovannämnda kabeln, ska kablar
med lämpligt tvärsnitt och längd användas (se tabellen nedan).
KABLARNAS
TVÄRSNITT
KABLARNAS MAXLÄNGD I METER
12V 24V
2,5 (AWG 13) 2,5 (8 FT) 5 (16FT)
4 (AWG 11) 4 (13 FT) 8 (26 FT)
6 (AWG 9) 6 (20 FT) 12 (40 FT)
Nätkabel
TB 15-18
SVENSKA
58 TB15-18_ 3_09-2013
ANVÄNDNING AV KYLSKÅPET
BESKRIVNING AV KONTROLLPANELEN
1 Påsättningsknapp
2 Knapp för att växla funktion mellan ECO/ITC
3 Display
4 LED för aktiv ITC-funktion
5 LED för aktiv ECO-funktion
6 Knapp för att minska temperaturvärdet eller bläddra i menyn
7 Knapp för att öka temperaturvärdet eller bläddra i menyn
FÖRSTA PÅSÄTTNING
Tryck på knappen 1 för att sätta på kylskåpet.
Kompressorn ställs i läget ON med inställningen som förinställts
av tillverkaren.
Temperaturen visas i Celsiusgrader på displayen och motsvarar
omgivningstemperaturen vid den första påsättningen.
ECO-funktionen som beskrivs i de efterföljande avsnitten aktiveras
automatiskt, och kompressorns varvtal ändras till cirka 2 000
12367
4
5
TB 15-18
SVENSKA
TB15-18_03_09-2013 59
INSTÄLLNING AV KYLUTRYMMETS TEMPERATUR
För att öka kylutrymmets temperatur ska du trycka på knappen 7 tills önskat värde uppnås på displayen.
För att minska kylutrymmets temperatur ska du trycka på knappen 6 tills önskat värde uppnås på displayen.
Kylskåpet behåller det inställda värdet tills det ändras igen.
”ECO”- ELLER ”ITC”-FUNKTION
När du trycker på knappen 2 aktiveras ECO- eller ITC-funktionen växelvis. När en av de två funktionerna
är aktiverad lyser motsvarande LED under displayen.
När ECO-funktionen är aktiverad använder kylskåpet minsta möjliga effekt, i energibesparingsläge:
kompressorn arbetar vid 2 000 v/min.
När ITC-funktionen är aktiverad ändras kompressorns varvtal utifrån spänningsnivån, och kylutrymmet är
underkylt med 1 °C i förhållande till den inställda temperaturen.
Om spänningen är ≥ än 13 V eller 26 V underkyler kompressorn genom att ackumulera kyla
(underkylningsvärdet är förinställt på -1 °C i förhållande till den valda temperaturen). När motorn är igång
arbetar kompressorn automatiskt med högsta möjliga varvtal.
Om spänningen är ≤ än 12 V eller 25 V (när motorn är avstängd tar kylskåpet spänning från batteriet)
optimerar kompressorn antalet v/min utifrån den valda temperaturen.
”O.C.”-FUNKTION (OVER-COOLING)
Den aktiveras endast när ITC-funktionen är på och fungerar enligt följande logik: vid hög spänning (fordonets
motor är igång) underkyler kylskåpet med 3 °C i förhållande till den inställda temperaturen och når aldrig
negativa temperaturer (under 0 °C) om en temperatur som är positiv/över 0 °C har valts (dvs. om apparaten
används som kylskåp och inte som frysskåp).
TB 15-18
SVENSKA
60 TB15-18_ 3_09-2013
INSTÄLLNINGSMENY
Kylskåpet har en inställningsmeny som gör det möjligt att ändra värdena och trösklarna som ställts in av
tillverkaren, närmare bestämt:
1 (PRO) Batteriets skyddsnivå
2 (OFS) OFF-SET-värde
3 (F-C) Inställning av Fahrenheitgrader eller Celsiusgrader
4 (O-C) Over-Cooling-funktion
För att gå in i menyn trycker du samtidigt på knapparna 2-6-7 i några sekunder, med kylskåpet strömanslutet
men avstängt.
För att bläddra mellan de olika funktionerna i menyn använder du knapparna 6 och 7. För att ändra parametern
för den valda funktionen trycker du på knappen 2. När värdet börjar blinka ställer du in det önskade värdet
med knapparna 6 och 7. Det nya värdet förblir lagrat i minnet.
Om du inte trycker på någon knapp, lämnas menyläget automatiskt.
BATTERIETS SKYDDSNIVÅ
Det är möjligt att ställa in tre olika skyddströskelnivåer för batteriet:
Batteriskydd Visning på displayen
12V 24V
MIN. 1 streck 9.6 21.3
MED.
2 streck
10.1 22.3
MAX.
3 streck
11.1 24.3
TB 15-18
SVENSKA
TB15-18_03_09-2013 61
OFF-SET-VÄRDE
Med OFF-SET-värde avses skillnaden mellan temperaturen inuti kylutrymmet och temperaturen som ställts
in och visas på displayen.
Det är möjligt att ställa in tre olika OFF-SET-nivåer utifrån temperaturen som ställts in på displayen.
Ett OFF-SET-värde på 2 °C rekommenderas för att uppnå en temperatur inuti kylutrymmet som motsvarar
temperaturerna som visas på displayen.
OBS: det rekommenderas att inte ändra de förinställda OFF-SET-värdena.
Värde
Temperaturområde
OF1 2 Temp. ≥ -6°C
OF2 4 -12 < Temp. ≤ -7°C
OF3 4 Temp. ≤ -12°C
FAHRENHEITGRADER/CELSIUSGRADER
För att ställa in temperaturens måttenhet på
Fahrenheitgrader eller Celsiusgrader aktiverar du
symbolerna F eller C.
OVER-COOLING
Funktionen Over-Cooling som beskrivs ovan kan
ställas in genom att aktivera symbolerna O C.
TB 15-18
SVENSKA
62 TB15-18_ 3_09-2013
FEL
Eventuella funktionsfel indikeras på displayen efter 90 sekunder med följande koder:
1 Termostaten är kortsluten eller felaktigt ansluten till kontrollenheten: R6
2 Kompressorn är blockerad: R3
3 Fläkten skickar ett värde som är högre än 0,6 A till kontrollenheten: R2
4 Det nns för mycket gas i kylsystemet och kompressorn kan inte arbeta vid lägsta
möjliga varvtal:
R4
5 Omgivningstemperaturen är alltför hög: R5
6 Otillräcklig spänning (antalet Volt är lägre än frånslagsvärdet): LO
7 Ingen kommunikation mellan displayen och kontrollenheten: på DISPLAYEN visas
det rullande vågräta strecket i några sekunder, sedan stängs kylskåpet av.
-
NYTTIGA RÅD
Använd produkten i ECO-läget i följande fall:
- när produkten används som kylskåp och särskilt när omgivningstemperaturen inte är hög
- när båtens motor är avstängd.
PÅFYLLNING
Undvik att sätta in varm mat i kylskåpet. Placera produkterna så att de inte slår mot varandra eller går sönder
när fordonet är i rörelse.
Se alltid till att stänga locket ordentligt och snarast möjligt när det har öppnats.
AVFROSTNING
Avfrostning krävs när frostlagret är mer än 4 mm tjockt.
Denna åtgärd ska utföras med avstängt kylskåp.
Avlägsna inte frost- och islagret med hjälp av spetsiga eller vassa föremål.
Vänta tills upptiningen är klar och sätt sedan på kylskåpet ige
RENGÖRING
Observera
Innan någon underhållsåtgärd utförs på kylskåpet ska du dra ut nätkabeln ur uttaget.
RENGÖRING
Rengör kylskåpets insida regelbundet med hjälp av natriumbikarbonat som lösts upp i ljummet vatten.
Undvik i alla händelser att använda produkter som innehåller slipmedel, rengöringsmedel eller tvål. När
rengöringen är klar ska du skölja av med rent vatten och torka noggrant.
Om kylskåpet inte används ska det rengöras och torkas av noggrant på insidan för att undvika att mögel
och illaluktande dofter uppstår.
TB 15-18
SVENSKA
TB15-18_03_09-2013 63
NYTTIGA RÅD
Vid utebliven eller felaktig funktion ska du kontrollera följande innan du kontaktar ett av våra servicecenter:
a) att det inte saknas matningsspänning
b) att spänningen överensstämmer med den som anges på märkskylten
c) att anslutningarna och polariteten är korrekta
d) att ventilationsgallren inte är igensatta
e) att kylskåpsenheten inte är placerad nära en värmekälla
f) att matningsledningens säkring inte har utlösts.
Observera
Nätkabeln får endast bytas ut av behörig tekniker eller av ett servicecenter som auktoriserats av Tillverkaren.
Indel Webasto Marine Srl frånsäger sig allt ansvar om inte alla föreskrifter i denna bruksanvisning
följs noggrant.
TB 15-18
NEDERLANDS
64 TB15-18_ 3_09-2013
TB15-TB18
Attentie: Lees deze aanwijzingen en de veiligheidsvoorschriften aandachtig voordat u de
koelbox in gebruik neemt.
BESCHRIJVING
De TB15-TB18 zijn professionele koelboxen. Zij werken op gelijkstroom, d.w.z. op 12-24 VDC.
Zij kunnen als koelbox maar ook als vriezer functioneren.
Zij bestaan uit:
- een uitwendige constructie van kunststof;
- een klep van kunststof die toegang geeft tot de binnenruimte;
- een geïsoleerde binnenruimte, waar de producten in gelegd kunnen worden;
- een koelgedeelte met compressor;
- een bedieningspaneel;
- een voedingskabel.
Zij zijn bovendien voorzien van een draagband zodat zij nadat de voedingskabel losgekoppeld is ook
makkelijk meegenomen kunnen worden en ook buiten gebruikt kunnen worden..
189A0470
GELIJKSTROOM VERBINDINGSKABEL
TB 15-18
NEDERLANDS
TB15-18_03_09-2013 65
TECHNISCHE GEGEVENS
MODEL TB15 TB18
Uitwendige afmetingen (HxBxD) 360x235x565 (mm) 405x235x565 (mm)
Netto gewicht 8,2 kg 8,6 kg
Geïnstalleerd vermogen 35 W 35 W
Voedingsspanning Gelijkstroom van 12-24 V Gelijkstroom van 12-24 V
Elektrische beveiliging
(aan de binnenzijde van de
behuizing)
Zekering 10A Zekering 10A
Thermostatische regeling van +10 tot -18 °C van +10 tot -18 °C
Koelsysteem Danfoss BD Micro (Bd1.4F) Danfoss BD Micro (Bd1.4F)
Koelmiddel (gas) R134a – CFK-vrij R134a – CFK-vrij
Koudeaccumulatie Nee Nee
Isolatie CFK-vrij PU schuim CFK-vrij PU schuim
H
L
P
TB 15-18
NEDERLANDS
66 TB15-18_ 3_09-2013
INSTALLATIE
- Zet de koelbox op een schone, beschermde ondergrond uit de buurt van scherpe hoeken en randen.
Gebruik de koelbox op een niet overdekte, open en niet aan weersinvloeden blootgestelde plaats.
- De koelbox heeft goede ventilatie nodig. Laat aan alle kanten een ruimte van minimaal 15 cm over.
- Zet de koelbox niet in de buurt van een warmtebron, zoals bijvoorbeeld een oventje, een radiator of in
rechtstreeks zonlicht.
- Leg geen ijs of vloeistof die niet in gesloten bakjes zit in de koelbox.
- Leg geen warme producten in de koelbox.
AANSLUITING VAN DE KOELBOX IN DE BOOT
Om de koelbox in de boot te gebruiken moet de koelbox stevig vastgezet worden door een set te gebruiken
die uit een speciale gordel en een beugel bestaat en die als optie los verkrijgbaar is.
De koelbox is voorzien van een voedingskabel met een speciale stekker.
Als de hierboven genoemde kabel niet gebruikt wordt maar de koelbox rechtstreeks via de accu van de
boot van stroom voorzien wordt, moeten er kabels met een geschikte doorsnede en lengte gebruikt
worden (zie de tabel hieronder).
KABELDOORSNEDE MAX. KABELLENGTE IN METER
12V 24V
2,5 (AWG 13) 2,5 (8 FT) 5 (16FT)
4 (AWG 11) 4 (13 FT) 8 (26 FT)
6 (AWG 9) 6 (20 FT) 12 (40 FT)
Voedingskabel
TB 15-18
NEDERLANDS
TB15-18_03_09-2013 67
GEBRUIK VAN DE KOELBOX
BESCHRIJVING VAN HET BEDIENINGSPANEEL
1 Aan-knop
2 Omschakelknop ECO / ITC functie
3 Display
4 LED ITC functie actief
5 LED ECO functie actief
6 Knop om de temperatuur te verlagen of het menu te doorlopen
7 Knop om de temperatuur te verhogen of het menu te doorlopen
EERSTE KEER AANZETTEN
Druk om de koelbox aan te zetten op knop 1.
De compressor gaat op ON staan met de van tevoren door de
fabrikant bepaalde instelling.
De temperatuur die op het display weergegeven wordt is in graden
Celsius en stemt als de koelbox voor de eerste keer aangezet wordt
overeen met de omgevingstemperatuur.
De ECO functie, die in de volgende paragrafen beschreven wordt,
wordt automatisch ingeschakeld en het toerental van de compressor
gaat op het toerental van 2000 rpm staan.
12367
4
5
TB 15-18
NEDERLANDS
68 TB15-18_ 3_09-2013
INSTELLEN VAN DE TEMPERATUUR IN HET KOELGEDEELTE
Om de temperatuur in het koelgedeelte te verhogen houdt u knop 7 ingedrukt totdat de gewenste waarde
op het display weergegeven wordt.
Om de temperatuur in het koelgedeelte te verlagen houdt u knop 6 ingedrukt totdat de gewenste waarde
op het display weergegeven wordt.
Tot een volgende verandering zal de koelbox de ingestelde waarde vasthouden.
"ECO" OF "ITC" FUNCTIE
Drukt u op knop 2 dan wordt de ECO of de ITC functie geactiveerd. Als er één van de functies geactiveerd
is gaat de betreffende led onder het display branden.
Als de ECO functie geactiveerd is functioneert de koelbox op het minimum vermogen, op de
energiespaarstand; de compressor werkt op 2000 rpm.
Als de ITC functie geactiveerd is wordt het toerental van de compressor veranderd, afhankelijk van het
meer of minder hogere voltage en wordt het koelgedeelte 1°C ondergekoeld ten opzichte van de ingestelde
temperatuur.
Als de spanning ≥ dan13V of 26V onderkoelt de compressor en accumuleert koude (de onderkoelwaarde is
vooringesteld op -1°C ten opzichte van de ingestelde temperatuur). Als de motor aan is werkt de compressor
automatisch op het maximale aantal toeren/rpm.
Als de spanning ≤ dan 12V of 25V is (als de motor uitgeschakeld is neemt de koelbox stroom van de accu)
optimaliseert de compressor het aantal toeren/rpm op basis van de ingestelde temperatuur.
"O.C." (OVER-COOLING) FUNCTIE
Deze functie wordt alleen geactiveerd als de ITC functie ingeschakeld is en functioneert volgens de hieronder
beschreven logica: Bij een hoog voltage (motor van de boot ingeschakeld), onderkoelt de koelbox 3°C
ten opzichte van de ingestelde temperatuur en bereikt nooit negatieve temperaturen (onder 0°C) als er
een positieve temperatuur/boven 0°C ingesteld is (d.w.z. als het apparaat als koelbox en niet als vriezer
gebruikt wordt).
TB 15-18
NEDERLANDS
TB15-18_03_09-2013 69
INSTELMENU
De koelbox is voorzien van een instelmenu, waarin de waarden en de grenzen die door de fabrikant ingesteld
zijn veranderd kunnen worden, om precies te zijn:
1 (PRO) Beveiligingsniveau van de accu
2 (OFS) OFF-SET waarde
3 (F-C) Instelling van graden Fahrenheit of Celsius
4 (O-C) Over-Cooling functie
Om in het menu te komen moet u de knoppen 2-6-7 enkele seconden gelijktijdig ingedrukt houden terwijl
de koelbox stroom krijgt maar uitgeschakeld is.
Om de verschillende functies in het menu te doorlopen gebruikt u de knoppen 6 en 7, om de parameters van
de gekozen functie te veranderen drukt u op knop 2, waarna de waarde begint te knipperen en daarna stelt
u de gewenste waarde ook weer met de knoppen 6 en 7 in. De nieuwe waarde blijft in het geheugen staan.
Als er op geen enkele knop wordt gedrukt wordt het menu automatisch afgesloten.
BEVEILIGINGSNIVEAU VAN DE ACCU
Er kunnen drie verschillende beveiligingsniveaus van de accu ingesteld worden:
Accubeveiliging Displayweergave 12V 24V
MIN. 1 Streepje 9.6 21.3
MED.
2 Streepje
10.1 22.3
MAX.
3 Streepje
11.1 24.3
.
TB 15-18
NEDERLANDS
70 TB15-18_ 3_09-2013
OFF-SET WAARDE
Met OFF-SET waarde wordt het verschil bedoeld tussen de temperatuur in het koelgedeelte en de
temperatuur die ingesteld is en die op het display weergegeven wordt.
Er kunnen drie verschillende OFF-SET niveaus ingesteld worden afhankelijk van de temperatuur die op
het display ingesteld is.
De geadviseerde OFF-SET temperatuur is 2°C om temperaturen in het koelgedeelte te verkrijgen die
overeenstemmen met de temperaturen die op het display weergegeven worden.
NB: Er wordt geadviseerd om de vooringestelde OFF-SET waarden niet te veranderen.
Waarde Temperatuurbereik
OF1 2 Temp. ≥ -6°C
OF2 4 -12 < Temp. ≤ -7°C
OF3 4 Temp. ≤ -12°C
GRADEN FAHRENHEIT / CELSIUS
Om de maateenheid van de temperatuur in graden
Fahrenheit of Celsius in te stellen activeert u de
symbolen F of C.
OVER-COOLING
De Over-Cooling functie, die hiervoor beschreven
is, kan ingesteld worden door de symbolen O C te
activeren.
TB 15-18
NEDERLANDS
TB15-18_03_09-2013 71
FOUTEN
Eventuele werkingsfouten worden na een tijd van 90 seconden weergegeven en worden aan de hand van
de volgende codes op het display getoond:
1
Kortsluiting op de thermostaat of de thermostaat is niet goed op de regeleenheid
aangesloten.
R6
2 De compressor is geblokkeerd. R3
3 De ventilator stuurt een hogere waarde dan 0,6 A naar de regeleenheid. R2
4
Het koelsysteem zit te vol met gas en de compressor kan niet op het minimum
toerental functioneren.
R4
5 De omgevingstemperatuur is te hoog. R5
6 De spanning is niet voldoende (Volt onder de cut-out waarde). LO
7
Er is geen communicatie tussen het display en de regeleenheid, op het DISPLAY
verschijnt gedurende een aantal seconden een schuivende horizontale lijn, de
koelbox gaat uit.
-
NUTTIGE TIPS
Gebruik het product in de volgende gevallen in de ECO modus:
- als het product als koelbox gebruikt wordt en met name bij niet hoge omgevingstemperaturen;
- als de motor van de boot uit is.
INRUIMEN
Leg geen warme voedingswaren in de koelbox. Leg de producten zo in de koelbox dat zij als de boot in
beweging is niet kunnen gaan schuiven of kapot kunnen gaan.
Controleer of de deksel altijd goed dicht is en laat de koelbox zo min mogelijk tijd openstaan.
ONTDOOIEN
De koelbox moet ontdooid worden als de rijplaag dikker is dan 4 mm.
Als dit gedaan wordt moet de koelbox uitgeschakeld zijn.
Verwijder de rijp- en ijslaag niet met puntige of scherpe voorwerpen.
Wacht totdat de koelbox volledig ontdooid is en zet hem daarna pas weer aan.
ONDERHOUD
Attentie
Alvorens enige onderhoudswerkzaamheden aan de koelbox uit te voeren moet u eerst de
voedingskabel uit de betreffende aansluiting halen.
SCHOONMAKEN
Maak de binnenkant van de koelbox regelmatig met dubbelkoolzure soda opgelost in lauw water schoon.
Gebruik in geen geval schuurproducten, schoonmaakproducten of zeep; spoel de koelbox na het
schoonmaken met schoon water uit en maak de koelbox goed droog.
Als de koelbox niet gebruikt wordt maak de binnenkant dan goed schoon en droog om de vorming van
schimmels en onaangename geuren te voorkomen.
TB 15-18
NEDERLANDS
72 TB15-18_ 3_09-2013
NUTTIGE TIPS
Indien de koelbox niet of abnormaal functioneert controleer voordat u zich tot één van onze technische
servicecentra wendt, eerst het volgende:
a) of de stroom niet uitgevallen is;
b) of de spanning klopt met de spanning die op het plaatje staat;
c) of de aansluitingen en de polariteit in orde zijn;
d) of de ventilatieroosters niet verstopt zijn;
e) of het koelgedeelte niet dicht bij een warmtebron geplaatst is;
f) of de zekering van de voedingslijn niet doorgeslagen is.
Attentie
De voedingskabel mag uitsluitend door vakkundig technisch personeel vervangen worden en in ieder geval
door een door de fabrikant erkend servicecenter.
Indel Webasto Marine wijst alle aansprakelijkheid van de hand indien alle aanwijzingen die in deze
handleiding staan niet in acht genomen worden.
TB 15-18
РУССКИЙ
TB15-18_03_09-2013 73
TB15-TB18
Внимание: Прежде чем приступить к использованию холодильника, необходимо
внимательно ознакомиться с данным руководством по эксплуатации и правилами техники
безопасности.
ОПИСАНИЕ
Профессиональные холодильники TB15-TB18. Питание осуществляется от источника постоянного
электрического тока 12-24 В.
В аппаратах предусмотрены функции холодильника и морозильника.
Холодильник состоит из следующих частей:
- внешний корпус (пластик);
- дверца для доступа внутрь (пластик);
- изолированная внутренняя камера для хранения продуктов;
- компрессорный холодильный блок;
- панель управления;
- кабель питания.
Кроме того, для облегчения транспортировки и использования прилагается ремень. Транспортировку
холодильника можно осуществлять только после извлечения кабеля из источника электрического питания.
189A0470
КАБЕЛЬ ПИТАНИЯ ПОСТОЯННОГО ТОКА
TB 15-18
РУССКИЙ
74 TB15-18_ 3_09-2013
ТЕХНИЧЕСКИЕ ДАННЫЕ
МОДЕЛЬ
TB15 TB18
Внешние габариты (ВxШxД) 360x235x565 (мм) 405x235x565 (мм)
Чистый вес 8,2 кг 8,6 кг
Установленная мощность 35 Вт 35 Вт
Напряжение питания Пост. ток 12-24 В Пост. ток 12-24 В
Электрическая защита (внутри
картера)
Предохранитель 10A Предохранитель 10A
Регулировка температуры От +10 до -18 °C От +10 до -18 °C
Холодильная установка Danfoss BD Micro (Bd1.4F) Danfoss BD Micro (Bd1.4F)
Охлаждающий газ R134a - CFC Free (бесфреоновый) R134a - CFC Free (бесфреоновый)
Аккумулятор холода Нет Нет
Изоляция Бесфреоновая полиуретановая пена Бесфреоновая полиуретановая пена
H
L
P
TB 15-18
РУССКИЙ
TB15-18_03_09-2013 75
УСТАНОВКА
- Поставьте холодильник на сухую поверхность, защищённую и находящуюся вдали от краёв. Не допускается
использование холодильника на открытых участках, подверженных воздействию атмосферы.
- Холодильнику требуется хорошая вентиляция. Со всех сторон холодильника должно оставаться как
минимум 15 см свободного пространства.
- Холодильник нельзя ставить вблизи источников тепла, таких как плитки, радиаторы, или под прямыми
солнечными лучами.
- В холодильник нельзя помещать лёд или жидкости в незакрытых контейнерах/сосудах.
- В холодильник нельзя помещать горячие продукты.
ПОДКЛЮЧЕНИЕ ХОЛОДИЛЬНИКА НА СУДНЕ
Для эксплуатации на судне холодильник необходимо надёжно зафиксировать во внутреннем помещении с
помощью набора крепежа (который идёт как опция), состоящего из ремня и скобы.
Холодильник снабжён кабелем питания с соответствующей вилкой.
В случае если вышеназванный кабель не используется, а питание должно производиться напрямую от
аккумуляторной батареи судна, необходимо использовать кабели соответствующего сечения и длины
(см. таблицу ниже).
СЕЧЕНИЕ КАБЕЛЯ МАКС. ДЛИНА КАБЕЛЯ (М)
12В 24V
2,5 (AWG 13)
2,5 (8 ФТ) 5 (16ФТ)
4 (AWG 11)
4 (13 ФТ) 8 (26 ФТ)
6 (AWG 9)
6 (20 ФТ) 12 (40 ФТ)
Кабель питания
TB 15-18
РУССКИЙ
76 TB15-18_ 3_09-2013
ЭКСПЛУАТАЦИЯ ХОЛОДИЛЬНИКА
ОПИСАНИЕ ПАНЕЛИ УПРАВЛЕНИЯ
1 Кнопка включения
2 Кнопка переключения функций ECO / ITC
3 Дисплей
4 СИД, который показывает, что включена функция ITC
5 СИД, который показывает, что включена функция ECO
6 Кнопка для понижения значения температуры или просмотра меню
7 Кнопка для повышения значения температуры или просмотра меню
ПЕРВОЕ ВКЛЮЧЕНИЕ
Чтобы включить холодильник, нажмите кнопку 1.
Компрессор включается – положение ON/ВКЛ (заводская настройка).
Температура отображается на дисплее по шкале Цельсия и в случае
первого включения соответствует окружающей температуре.
Автоматически включается функция ECO, которая описывается в
следующих параграфах, и скорость вращения компрессора доходит
до 2000 об./мин.
12367
4
5
TB 15-18
РУССКИЙ
TB15-18_03_09-2013 77
УСТАНОВКА ТЕМПЕРАТУРЫ В ХОЛОДИЛЬНОЙ КАМЕРЕ
Чтобы повысить температуру в холодильной камере, нажимайте на кнопку 7, пока на дисплее не отобразится
нужное значение.
Чтобы понизить температуру в холодильной камере, нажимайте на кнопку 6, пока на дисплее не отобразится
нужное значение.
До последующего изменения в холодильнике будет оставаться заводская настройка.
ФУНКЦИИ ECO И ITC
С помощью кнопки 2 производится переключение между функциями ECO и ITC. Когда включена одна из этих
двух функций, на дисплее загорается соответствующий СИД.
Когда включена функция ECO, холодильник работает на минимальной мощности в энергосберегающем
режиме; скорость вращения компрессора составляет 2000 об./мин.
При включенной функции ITC изменяют скорость вращения компрессора. При повышении напряжения
холодильная камера переохлаждается на 1°C относительно заданной температуры.
Если напряжение ≥ 13В или 26В, компрессор переохлаждён, холод аккумулируется (величина переохлаждения
предварительно установлена на -1°C относительно выбранной температуры). При включенном двигателе
скорость вращения компрессора автоматически доходит до максимального числа оборотов в минуту.
Если напряжение ≤ 12В или 25В (при выключенном двигателе холодильник питается от аккумулятора),
компрессор оптимизирует число оборотов в минуту в соответствии с заданной температурой.
ФУНКЦИЯ O.C. (ПЕРЕОХЛАЖДЕНИЕ)
Включение производится только с функцией ITC, работа протекает следующим образом: Если присутствует
высокое напряжение (включен двигатель автомобиля), холодильник переохлаждается на 3°C относительно
заданной температуры и не достигает отрицательной температуры (ниже 0°C), если положительная
температура задана выше 0°C (или аппарат используется как холодильник, а не как морозилка).
TB 15-18
РУССКИЙ
78 TB15-18_ 3_09-2013
МЕНЮ НАСТРОЕК
Холодильник снабжён меню настроек, с помощью которого можно изменять заводские настройки (значения,
пороговые значения); а именно:
1 (PRO) Уровень защиты аккумулятора
2 (OFS) Величина отклонения (OFF-SET)
3 (F-C) Установка температуры по шкале Фаренгейта или Цельсия
4 (O-C) Функция «Переохлаждение»
Чтобы войти в меню, одновременно нажмите и удерживайте нажатыми в течение нескольких секунд кнопки
2-6-7 (холодильник должен быть подсоединён к источнику питания, но сам выключен).
Чтобы просмотреть различные функции меню, используйте кнопки 6 и 7. Чтобы изменить параметр выбранной
функции, нажмите кнопку 2, значение начнёт мигать, затем задайте нужное значение также с помощью кнопок
6 и 7. Новое значение сохранится.
Если ни одна кнопка не будет нажата, автоматически произойдёт выход из меню настроек.
УРОВЕНЬ ЗАЩИТЫ АККУМУЛЯТОРА
Можно задать три разных пороговых уровня защиты аккумулятора:
Защита аккумулятора Показания дисплея
12В 24В
МИН. 1 чёрточка 9.6 21.3
СРЕДН.
2 чёрточки
10.1 22.3
МАКС.
3 чёрточки
11.1 24.3
.
TB 15-18
РУССКИЙ
TB15-18_03_09-2013 79
ВЕЛИЧИНА ОТКЛОНЕНИЯ
Под величиной отклонения понимается разница между температурой внутри холодильной камеры и заданной
температурой, которая отображается на дисплее.
Можно установить три разных уровня отклонения относительно температуры, заданной на дисплее.
Величину отклонения рекомендуется устанавливать на 2°C, чтобы внутри холодильной камеры достичь
температуры, соответствующей температуре, которая отображается на дисплее.
Примечание: Предварительно заданные величины отклонения изменять не рекомендуется.
Значение
Диапазон температур
OF1
2 Темп. ≥ -6°C
OF2
4 -12 < Темп. ≤ -7°C
OF3
4 Темп. ≤ -12°C
ГРАДУСЫ ПО ШКАЛЕ ФАРЕНГЕЙТА / ЦЕЛЬСИЯ
Чтобы модуль измерения температуры установить
на шкалу Фаренгейта или Цельсия, необходимо
активировать символ F или C, соответственно
ПЕРЕОХЛАЖДЕНИЕ
Функция «Переохлаждение», рассматриваемая выше,
задаётся с помощью символов O C.
TB 15-18
РУССКИЙ
80 TB15-18_ 3_09-2013
СБОИ В РАБОТЕ
Возможные сбои в работе отображаются на дисплее через 90 секунд с помощью следующих кодов:
1
Короткое замыкание термостата или термостат некорректно подключен к подстанции:
R6
2
Блокировка компрессора:
R3
3
Вентилятор передаёт на подстанцию значение выше 0,6A:
R2
4
Холодильная установка переполнена газом, и скорость вращения компрессора не
достигает минимального числа оборотов в минуту:
R4
5
Слишком высокая окружающая температура:
R5
6
Недостаточное напряжение (число вольт ниже значения выключения):
LO
7
Отсутствует связь между дисплеем и подстанцией, на дисплее в течение нескольких
секунд пробегает горизонтальная линия, холодильник выключается.
-
ПОЛЕЗНЫЕ СОВЕТЫ
Используйте холодильник в режиме ECO в следующих случаях:
- Когда аппарат используется в качестве холодильника и, особенно, при невысокой окружающей
температуре;
- Когда двигатель судна с выключен.
ЗАПОЛНЕНИЕ ХОЛОДИЛЬНИКА ПРОДУКТАМИ
В холодильник не рекомендуется ставить горячие продукты. Продукты необходимо ставить так, чтобы они
не тряслись и не ударялись
во время движения автомобиля.
Крышка всегда должна быть закрыта. Время, когда вы открываете холодильник, чтобы взять или положить
туда продукты, должно быть по возможности минимальным.
РАЗМОРАЖИВАНИЕ
Если толщина слоя инея превышает 4 мм, холодильник необходимо разморозить.
Размораживание производят при выключенном холодильнике.
Категорически запрещается удалять иней и лёд острыми или режущими предметами.
Необходимо дождаться полного размораживания и только потом холодильник можно включить.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Внимание!
Прежде чем приступить к выполнению любых операций, связанных с техническим обслуживанием
холодильника, необходимо извлечь кабель питания из соответствующего гнезда.
ЧИСТКА
Внутреннюю поверхность холодильника необходимо периодически мыть пищевой содой, растворённой в
тёплой воде.
Ни в коем случае не допускается использование абразивных продуктов, моющих средств или мыла. После
мойки (пищевой содой, как сказано выше) внутреннюю поверхность необходимо промыть чистой водой и
аккуратно протереть.
Если холодильник не используется, внутреннюю поверхность необходимо аккуратно промывать и протирать,
чтобы не допускать образования плесени и неприятных запахов.
TB 15-18
РУССКИЙ
TB15-18_03_09-2013 81
ПОЛЕЗНЫЕ СОВЕТЫ
Если холодильник работает некорректно или не работает вообще, то, прежде чем обратиться в наш центр
технического обслуживания, убедитесь в следующем:
a) Присутствует питающее напряжение.
b) Величина напряжения соответствует значению, указанному в паспортной табличке.
c) Соблюдается корректность соединений и полярностей.
d) Вентиляционные решётки не засорены.
e) Холодильный блок не находится вблизи источников тепла.
f) Предохранитель питающей линии не перегорел.
Внимание!
Замену кабеля питания могут осуществлять только квалифицированные технические специалисты из
сервисного центра, авторизованного производителем данного товара.
В случае несоблюдения инструкций по эксплуатации и правил техники безопасности, изложенных
в настоящем руководстве, Indel Webasto Marine Srl не несёт никакой ответственности за возможные
последствия.
Zona Artigianale
IT - 47866 - Sant'Agata Feltria (RN) - ITALY
Tel. +39 0541 848030 - Fax. 0541 848563
E-MAIL: info@indelwebastomarine.com
WEB: www.indelwebastomarine.com
3400 Gateway Drive, Unit # 107
Pompano Beach, FL - 33069
Tel. (954) 984-8448 - Fax. (954) 979-2533
E-MAIL: info@indelwebastomarineusa.com
WEB: www.indelwebastomarineusa.com
Loading...
