Page 1
2.1
3
Aries

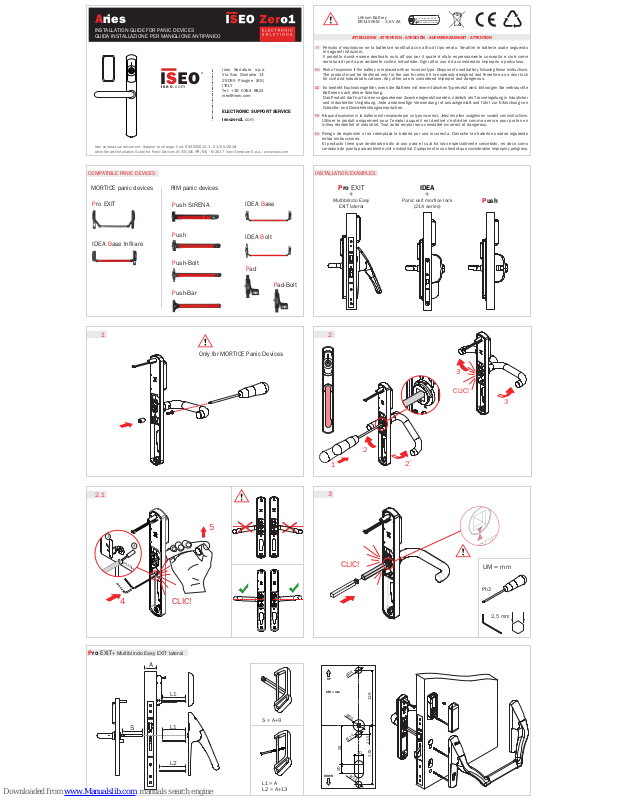

INSTALLATION GUIDE FOR PANIC DEVICES
GUIDA INSTALLAZIONE PER MANIGLIONE ANTIPANICO
Non contractual document. Subject to change. Cod. 600E00012.1 - 21/05/2018
Aries Smart Installation Guide for Panic Devices (IT/EN/DE/FR/ES) - © 2017 Iseo Serrature S.p.a. - www.iseo.com
CLIC!
4
4
3
PUSH
CLIC!
5
Pro EXIT
+
Multiblindo Easy
EXIT lateral
IDEA
+
Panic exit mortice lock
(214 series)
1
Push
2,5 mm
CLIC!
3
3
1
2
2
2
Ph2
INSTALLATION EXAMPLES
EN
DE
ES
FR
IT
ATTENZIONE - ATTENTION - ATENCIÓN - AUFMERKSAMKEIT - ATTENTION
Lithium Battery
ER14505M - 3,6V AA
LITHIUM BATTERY
ER 14505M 3.6V AA
Pericolo d’esplosione se la batteria è sostituita con altra di tipo errato. Smaltire le batterie usate seguendo
le seguenti istruzioni.
Il prodotto dovrà essere destinato solo all'uso per il quale è stato espressamente concepito e cioè come
serratura di porta per ambiente civile e industriale. Ogni altro uso è da considerarsi improprio e pericoloso.
Risk of explosion if the battery is replaced with an incorrect type. Dispose of used batter y following these instructions.
The product must be destined only for the use for which it is expressly designed and therefore as a door lock
for civil and industrial locations. Any other use is considered improper and dangerous.
Es besteht Explosionsgefahr, wenn die Batterie mit einem falschen Typersetzt wird. Entsorgen Sie verbrauchte
Batterien nach dieser Anleitung.
Das Produkt darf nur für den vorgesehenen Zweck eingesetzt wer den, nämlich als Türverriegelung in häuslicher
und industrieller Umgebung. Jede anderweitige Verwendung ist unsachgemäß und führ t zur Erlöschung von
Garantie- und Gewährleistungsansprüchen.
Risque d'explosion si la batterie est remplacée par un type incorrect. Jetez les piles usagées en suivant ces instructions.
Utiliser le produit uniquement pour l'emploi auquel il est destiné c'est-à-dire comme serrure pour por tes en
milieu résidentiel et industriel. Tout autre emploi sera considéré incorrect et dangereux.
Riesgo de explosión si se reemplaza la batería por una incorrecta. Deseche las baterías usadas siguiendo
estas instrucciones.
El producto tiene que destinarse sólo al uso para el cual ha sido especialmente concebido, es decir como
cerradura de puerta para ambiente civil e industrial. Cualquier otro uso tendrá que considerarse impropio y peligr oso.
COMPATIBLE PANIC DEVICES
Pro EXIT
IDEA Base
IDEA Bolt
IDEA Base Infilare
Push SIRENA
Push
Push-Bolt
Push-Bar
Pad
Pad-Bolt
Only for MORTICE Panic Devices
MORTICE panic devices
RIM panic devices
ELECTRONIC SUPPORT SERVICE
iseozero1.com
®
iseo.com
Iseo Serrature s.p.a
Via San Girolamo 13
25055 Pisogne (BS)
ITALY
Tel. +39 0364 8821
[email protected]
A
L1
S
L1
L2
S = A+9
L1 = A
L2 = A+13
Pro EXIT+ Multiblindo Easy EXIT lateral
DOWN
ø
14
ø
26
135
128
92
20
UM = mm
UP
ø
14
20
ø
14
21,5
UM = mm
Page 2
A
L1
S
L1
L2
IDEA + Panic exit mortice lock (214 series)
A
S = A+9
L1 = A
L2 = A+13
L1 = A
S1 = B+3
S2 = C 1
Pro EXIT+ Multiblindo Easy EXIT lateral
DOWN
ø
14
ø
26
135
128
92
20
UM = mm
UP
ø
14
20
ø
14
21,5
B C
S1 S2
L1
L1
L1
Not included in
the kit. See
catalogue for
code.
DOWN
ø
14
ø
26
112
128
72
20
UM = mm
UP
ø
14
20
ø
14
1
2
1
3
5
2x
AA 3.6V high current
Lithium Battery
LITHIUM BATTERY
ER 14505M 3.6V AA
Push
S
L1
L2
L2
A
L1 = A-10
L2 = A-22
S = A+11
DOWN
ø
14
ø
20
128
UM = mm
UP
ø
10
A
A
A-A
12
ø
50
Aries side
21,5
ø
10
73
4
Not included in
the kit. See
catalogue for
code.
305
62
305
62
Push with bars
ø
14
ø
14
D
D = 37
min.56
2
