Isabelle & Max W000978999 Installation & Assembly

NOTE:

Lot number:

(TAKEN FROM CARTON)

_____________________________________

CONTAINS IMPORTANT SAFETY

INFORMATION. PLEASE READ AND

Date of purchase:

_______ / _______ / _______

KEEP FOR FUTURE REFERENCE.

THIS INSTRUCTION BOOKLET

INSTRUCTION MANUAL

6-Drawer Dresser

DO NOT RETURN PRODUCT TO THE STORE.

If a part is missing or damaged, contact our customer

service department. We will replace the part FREE of

charge.

Model:

White

*
*
* Use the wall safety strap provided to secure the unit to the wall.
* A Phillips head screw driver is not included.
*
*
*
*

*

Serious or fatal crushing injuries can occur from furniture tipover. To help prevent tipover:

* Install tipover restraint provided.
* Place heaviest items in the lower drawers.
* Unless specifically designed to accommodate, do not set TVs or other heavy objects on top of this product.
* Never allow children to climb or hang on drawers, doors or shelves.
* Never open more than one drawer at a time.
* Do not defeat or remove the drawer interlock system.
* Use of tipover restraints may only reduce, but not eliminate, the risk of tipover.

CAUTION: Adult assembly required.

DO NOT use power tools.

NOTES

Ensure all parts and components are present before beginning assembly.

Assemble on a soft, smooth surface to prevent damage to the product finish.

CUSTOMER SERVICE

If you are missing parts or have any questions about this product, contact our customer service
representative first!

You can also order parts by writing to the address listed below. Please include the product model
number, color and a detailed description of the part.

CARE AND CLEANING

Assembly will require two people.

Estimated assembly time: 60 minutes.

To avoid unnecessary damage, when levelers have been extended, DO NOT drag across surface
when moving. Be sure to lift and carry the item to its location.

WARNING: Should this product become damaged,

and/or components are broken or missing, DO NOT

USE.

Check bolts/screws periodically and tighten them if necessary.

Dust regularly with a soft, lint-free cloth to prevent soil build-up. A damp cloth may be used occasionally
to clean surface. Dry immediately. Do not use any abrasives that may damage finish. Excessive
exposure to sunlight and extreme changes in temperature and moisture can damage wood furniture.

MAINTENANCE

LIMITED WARRANTY

WARNING

HARDWARE LIST

1 2 3

4 5 6

7 8 9

10 11 12

Ø5/32" x 32mm

Ø1/4 X 15 X 1.5mm

Ø8 X 30mm

CAM LOCK

14 PCS

WOOD DOWEL

31 PCS

1/4" x 32mm

CAM BOLT

14 PCS

ALLEN KEY

1 PC

LONG BOLT

7 PCS

FLAT WASHER

6 PCS

Ø3 X 15mm

SCREW

16 PCS

Ø1/4 X 1mm

Ø4 X 25mm

SPRING WASHER

6 PCS

SCREW

52 PCS

SHORT BOLT

6 PCS

KNOB
6 PCS

SAFETY STRAP

1 KIT

6-Drawer Dresser

PARTS LIST

A B C D

E F G H

I J K L

M N O P

1 PC

BACK BOTTOM PANEL

1 PC

1 PC

FRONT TOP RAIL

1 PC

1 PC

FRONT BOTTOM RAIL

FRONT MIDDLE RAIL

2 PCS

MIDDLE PANEL

2 PCS

2 PCS

6 PCS

2 PCS

TOP DRAWER LEFT SIDE

LEFT SIDE PANEL

RIGHT SIDE PANEL

TOP DRAWER FRONT

BACK TOP RAIL

1 PC

BACK TOP PANEL

1 PC

TOP DRAWER RIGHT SIDE

1 PC

TOP DRAWER BACK

SUPPORT LEG

TOP PANEL

1 PC

DRAWER BOTTOM

2 PCS

1 PC

6-Drawer Dresser

PARTS LIST

Q R S T

BOTTOM DRAWER BACK-

4 PCS

BOTTOM DRAWER RIGHT

SIDE- 4 PCS

BOTTOM DRAWER LEFT

SIDE- 4 PCS

BOTTOM DRAWER FRONT -

4 PCS

6-Drawer Dresser

STEP 1

Insert cam bolt (1) into the back bottom panel (A) as shown.
Insert cam locks (3) into the bottom middle panel (B).
Attach bottom middle panel (B) to back bottom panel (A) with wood dowels (2) as shown. Secure
the bottom middle panel (B) by rotating the cam lock (3) 1/2 turn clockwise using a Phillips head
screwdriver (not included).

6-Drawer Dresser

STEP 2

Insert cam bolts (1) into front bottom rail (C ), front middle rails (D), front top rail (E ) and back
top rail (F) as shown.

6-Drawer Dresser

STEP 3

Insert cam lock (3) into the middle panel (B) as shown.

Attach front bottom rail (C) to the middle panel (B) with wood dowel (2) as shown. Secure the rail
by rotating the cam lock (3) on middle panel (B) 1/2 turn clockwise using a Phillips head
screwdriver (not included).

6-Drawer Dresser

STEP 4

Insert cam locks (3) into the middle panel (B) as shown.
Attach front middle rails (D) to the middle panel (B) by rotating the cam lock (3) on middle
panel (B) 1/2 turn clockwise using a Phillips head screwdriver (not included).

6-Drawer Dresser

STEP 5

6-Drawer Dresser

Insert cam locks (3) and wood dowels (2) into the middle panel (B) as shown.
Attach front and back top rails (E & F) to the middle panel (B) by rotating the cam locks
(3) on middle panel (B) 1/2 turn clockwise using a Phillips head screwdriver (not

STEP 6

Insert cam bolts (1) into the right & left side panels (G & H) as shown.

6-Drawer Dresser

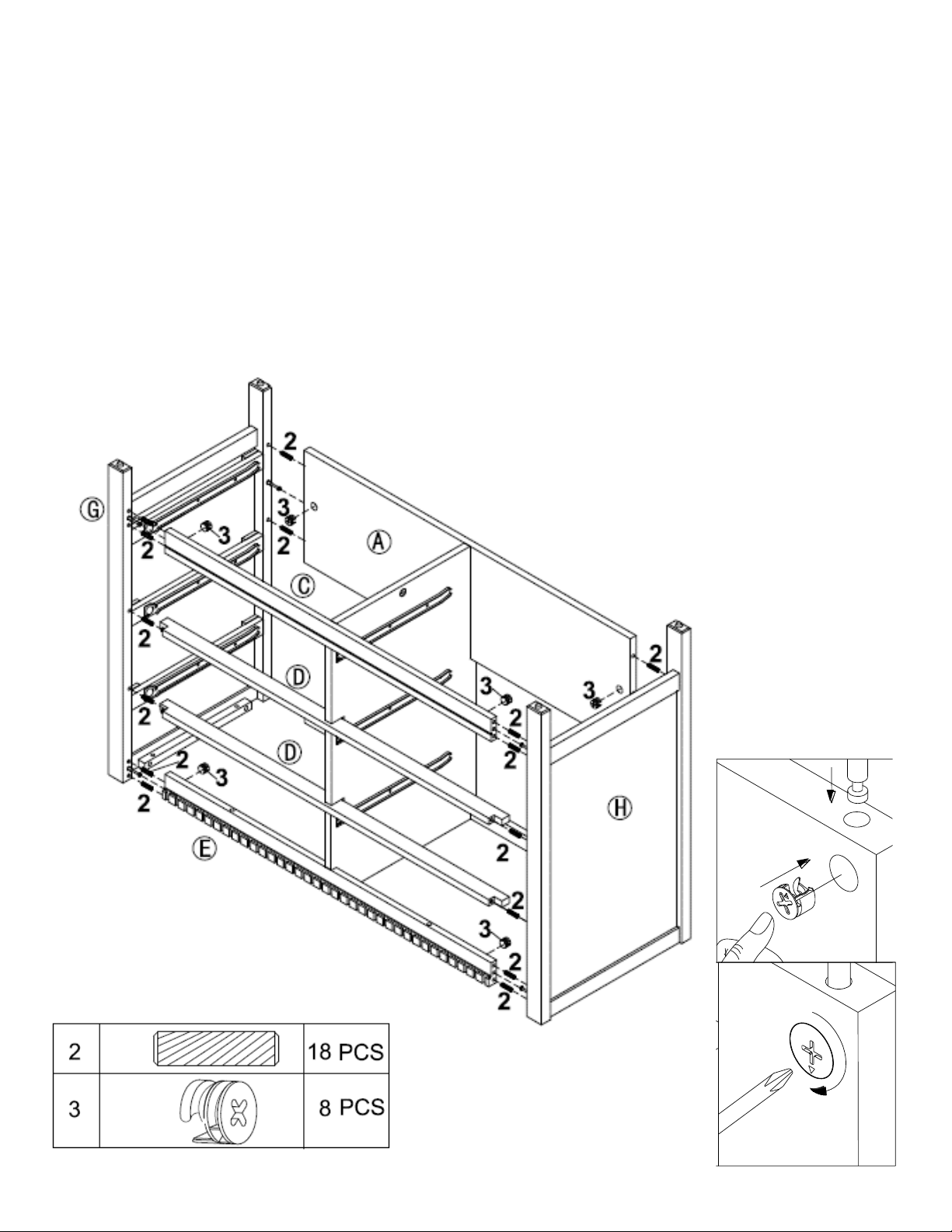

STEP 7

Insert wood dowels (2) and cam locks (3) into the side panels (G and H), front top and bottom rails
(C and E) and back bottom panel (A) as shown.
Attach side panels (G & H) to the assembled unit.

Secure side panels (G & H) to the assembled unit by rotating the cam locks (3) 1/2 turn clockwise
using a Phillips head screwdriver (not included).

6-Drawer Dresser

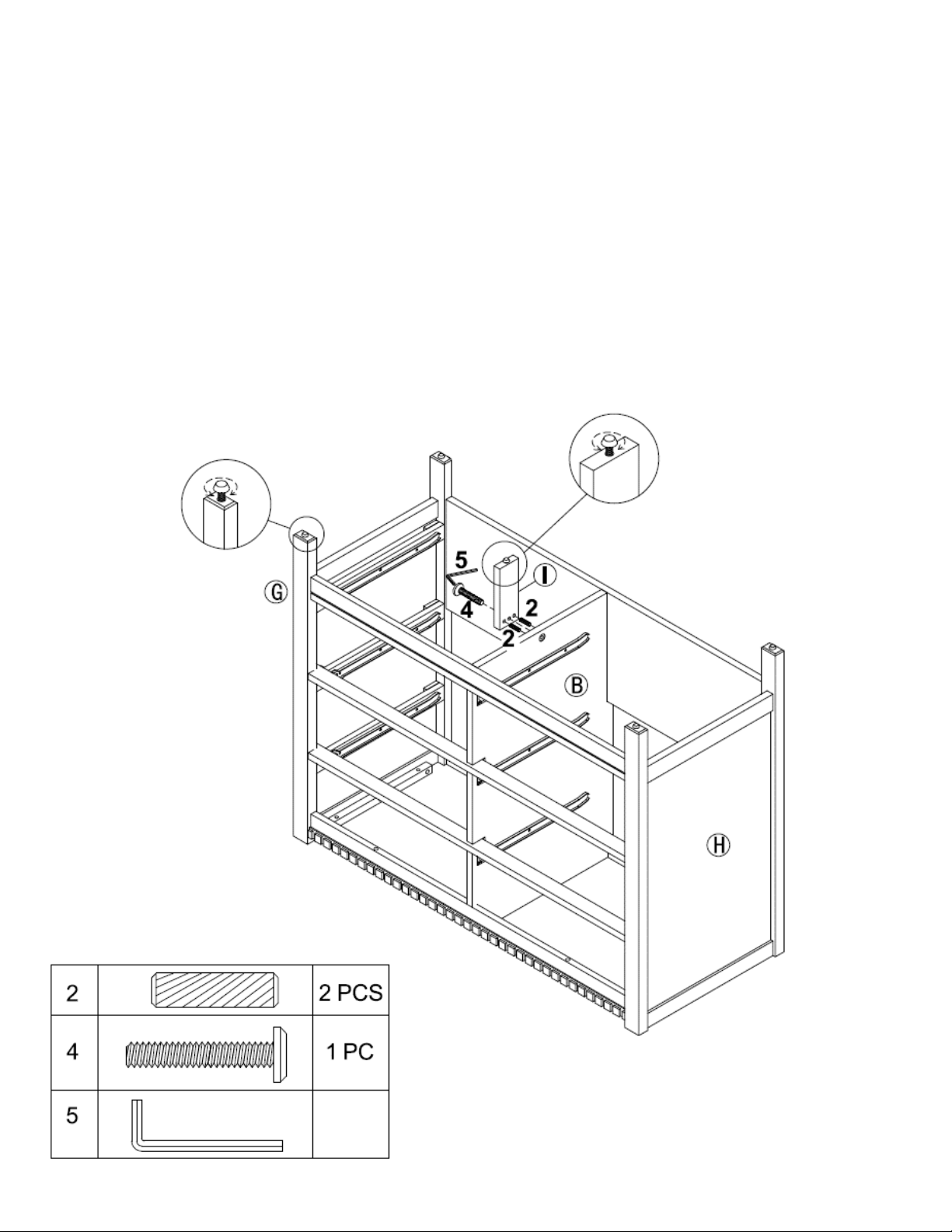

STEP 8

Attach support leg (I) to the middle panel (B) with long bolt (4) and wood dowels (2) as shown.
Use Allen key (5) to tighten the bolts.

NOTE- The support leg (I) and side panels (G & H) are equipped with adjustable levelers. Once
assembly is complete and the unit is in the desired location, rotate the adjustable levelers clockwise
or counterclockwise until it rests evenly on the floor.

6-Drawer Dresser

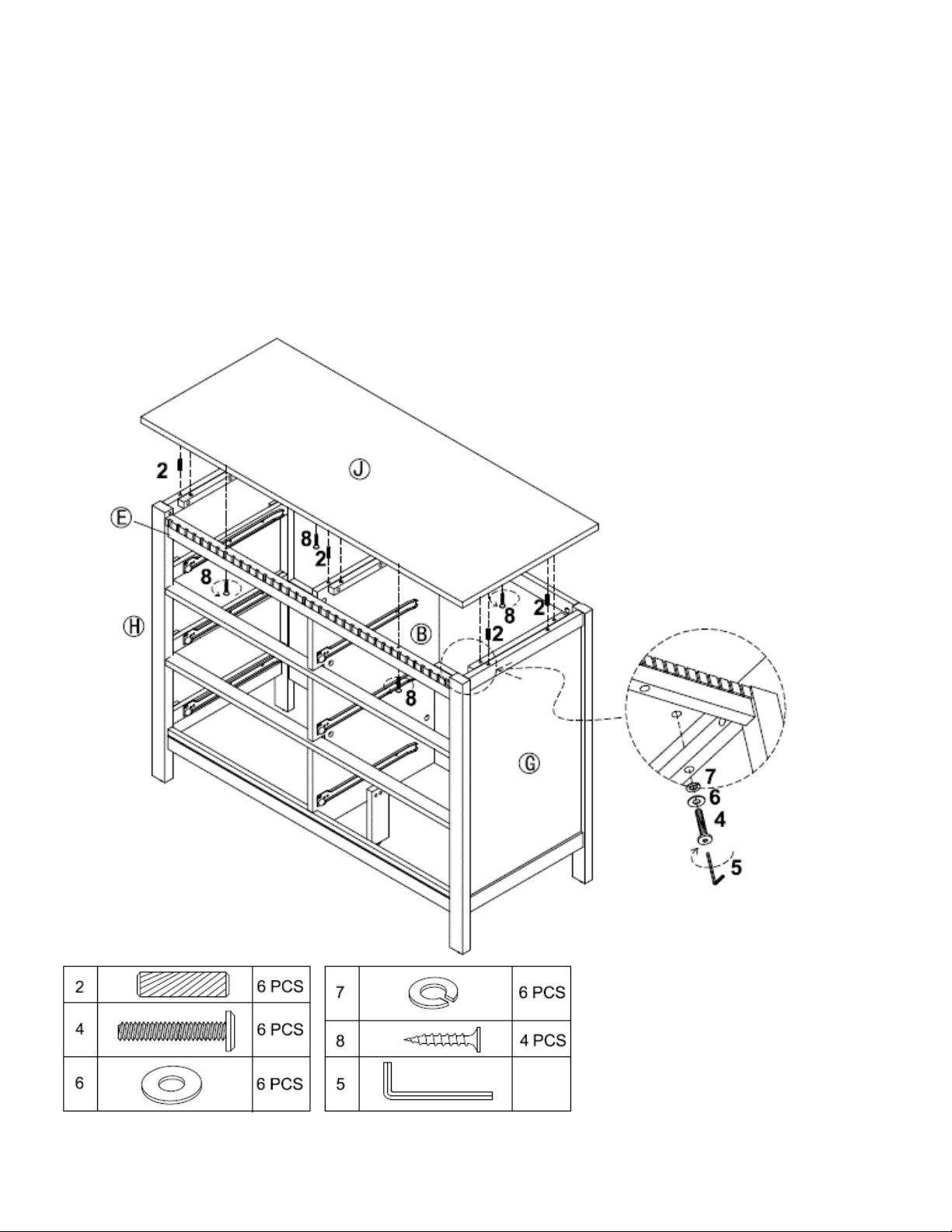

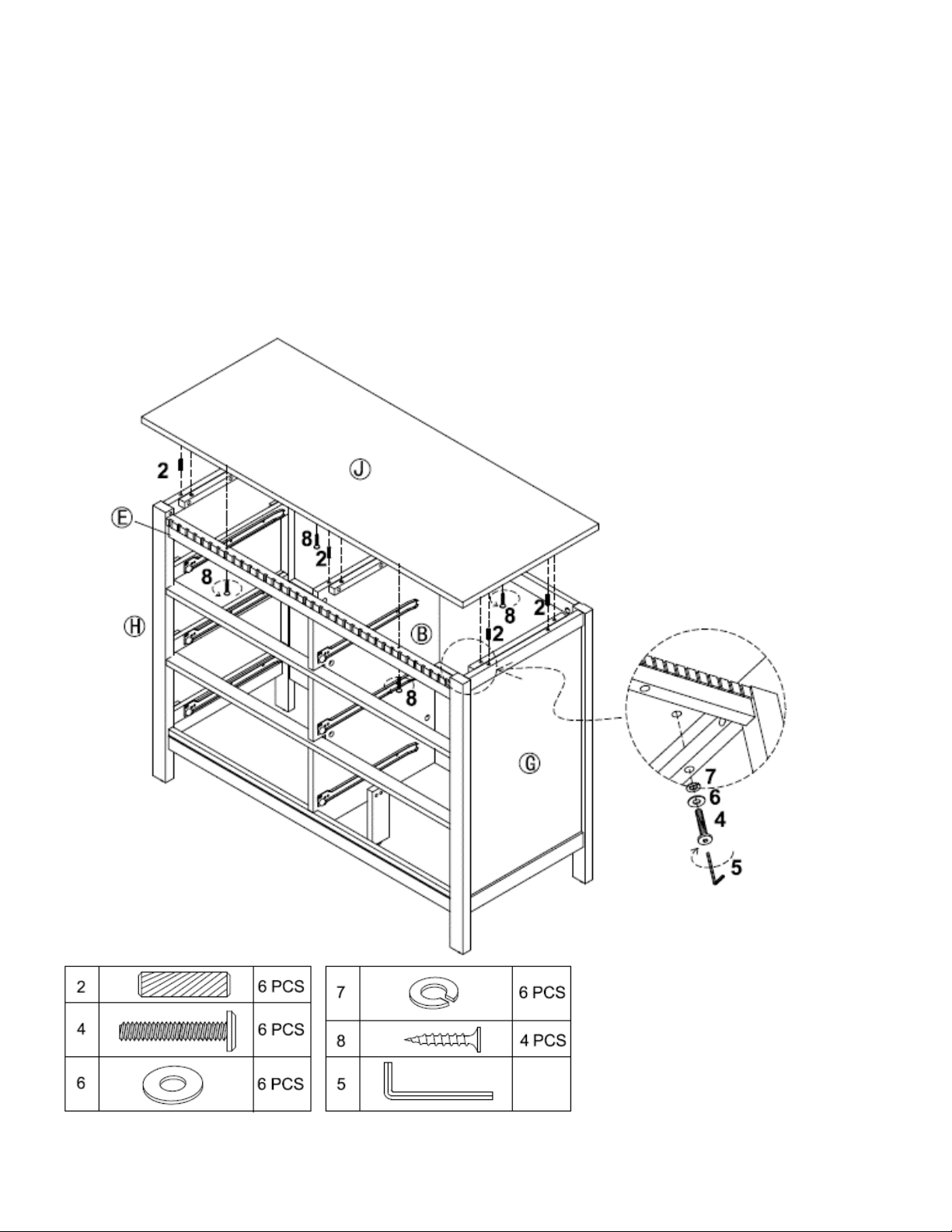

STEP 9

Insert wood dowels (2) into the side and middle panels (B, G & H) as shown.

Place top panel (J) on the assembled unit.
Secure top panel (J) to the assembled unit with screws (8), long bolts (4), flat washers (6), spring
washers (7) and Allen key (5). Use a Phillips head screwdriver (not included) to tighten the screws
(8).

6-Drawer Dresser

STEP 10

Attach back top panel (K) to the assembled unit with screws (9) as shown.

Use a Phillips head screwdriver (not included) to tighten the screws.

6-Drawer Dresser

STEP 11

Attach top drawer left and right sides (M & N) to top drawer front (L). Secure the drawer sides using
a Phillips head screwdriver (not included).

Slide the drawer bottom (O) into the grooves of top drawer left and right sides (M & N) and top
drawer front (L).

6-Drawer Dresser

STEP 12

Use a Phillips head screwdriver (not included) to tighten the screws.

Attach top drawer back (P) to the drawer sides (M & N) with screws (8).

Attach knob (11) to the drawer front (L) with bolt (10).
Use a Phillips head screwdriver (not included) to tighten the bolt.

Repeat steps 11 and 12 to assemble another top drawer.

6-Drawer Dresser

STEP 13

Attach bottom drawer left and right sides (R & S) to top drawer front (Q). Secure the drawer sides
using a Phillips head screwdriver (not included).

Slide the drawer bottom (O) into the grooves of bottom drawer left and right sides (R & S) and
bottom drawer front (Q).

6-Drawer Dresser

STEP 14

Use a Phillips head screwdriver (not included) to tighten the screws.

Attach bottom drawer back (I) to the drawer sides (R & S) with screws (8).

Attach knob (11) to the drawer front (Q) with bolt (10).
Use a Phillips head screwdriver (not included) to tighten the bolt.

Repeat steps 13 and 14 to assemble the other bottom drawers.

6-Drawer Dresser

STEP 15

Insert all the drawers into the assembled unit.

6-Drawer Dresser

That's it! You've finished assembling your 6-Drawer Dresser!

CAUTION: This unit is intended for use only with the

products and/or maximum weights indicated. Use with

other products and/or products heavier than the

maximum weights indicated may result in instability or

cause possible injury.

DO NOT RETURN PRODUCT TO THE STORE.

If a part is missing or damaged, contact our customer service

department. We will replace the part FREE of charge.

Top panel maximum

weight 30 lbs.

Drawer Maximum

weight 15 lbs.

6-Drawer Dresser

PLEASE DO NOT RETURN THIS PRODUCT TO THE STORE

PLEASE CONTACT CUSTOMER SERVICE REPRESENTATIVES AT THE FOLLOWING
NUMBERS SHOULD THERE BE ANY MISSING OR DEFECTIVE PART(S).

Request Date:

Name:

Shipping Address:

Street & Number:

City & State:

Zip Code:

Day Time Phone Number:

(including area code)

Date & Place of Purchase:

Part(s) description and quantity (Please be sure to list model number or SKN number):

Customer Service

Furniture Wall Safety Strap

A B C D

TOOLS NECESSARY: RUBBER MALLET AND PHILLIPS SCREW DRIVER ARE NOT INCLUDED.
NOTE: 3/8" DRILL BIT AND ELECTRIC DRILL ARE NOT PROVIDED.

Step 4:

CONFIRM THAT THE STRAP IS SECURELY LACED AND LOCKED.

TO MOVE THE FURNITURE AFTER THE SAFETY WALL STRAP HAS BEEN INSTALLED, SIMPLY

REMOVE THE SCREW FROM THE WALL TO LOOSEN THE SAFETY WALL STRAP.

Step 1:

ATTACH A MOUNTING BRACKET (A) SECURELY TO THE BACK EDGE OF THE FURNITURE USING THE
SHORT SCREW (D), THROUGH THE SMALLER HOLE.

Step 2:

LOCATE THE OTHER MOUNTING BRACKET (A) ON THE WALL OVER A WALL STUD AND 2 INCHES
BELOW THE MOUNTING BRACKET SECURED TO THE BACK OF YOUR UNIT. ATTACH TO THE WALL
STUD USING THE LONG SCREW (C) PROVIDED, THROUGH THE SMALLER HOLE.

Step 3:

PLACE THE FURNITURE INTO POSITION SO BOTH MOUNTING BRACKETS ARE VERTICALLY IN LINE.
LACE THE END OF THE SAFETY WALL STRAP (B) THROUGH THE LARGER HOLE IN EACH MOUNTING
BRACKET (A). BRING BOTH ENDS TOGETHER AND SLIDE THE FLAT END THROUGH THE LOCKING
END AND DRAW IT THROUGH UNTIL ALL SLACK IS REMOVED.

MOUNTING BRACKET

4 PCS

SAFETY WALL STRAP

2 PCS

LONG SCREW

2 PCS

SHORT SCREW

2 PCS

WARNING: WHEN UPRIGHT, IT IS POSSIBLE THAT THE FURNITURE
MAY TIP OVER. PLEASE INSTALL THE SAFETY WALL STRAP BEHIND
THE FURNITURE TO ENSURE SAFETY.

PLEASE READ ALL INSTRUCTIONS CAREFULLY BEFORE
USING THIS PRODUCT AND KEEP THESE INSTRUCTIONS FOR
FUTURE REFERENCE. IF YOU HAVE ANY QUESTIONS, PLEASE
CALL OUR CUSTOMER SERVICE NUMBER.

NOTE:

PARA REFERENCIA FUTURA.

Numero de lote:

(TOMADO DEL CARTON)

_____________________________________

_______ / _______ / _______

ESTE MANUEL DE INSTRUCCIONES

CONTIENE INFORMACIÓN DE

SEGURIDAD IMPORTANTE.

POR FAVOR LÉALO Y CONSÉRVELO

Fecha de compra:

MANUAL DE INSTRUCCIONES

Cómoda de 6 Cajones

NO DEVUELVA EL PRODUCTO A LA TIENDA.

Si falta una pieza o está dañada, contacte nuestro

departamento de servicio a la clientela. Reemplazaremos

la pieza SIN cargo.

Modelo:

Blanco

* El destornillador en cruz no está incluido.

* El armado y la manipulación pueden requerir dos personas.

* El tiempo de armado se estima en 60 minutos.

GARANTÍA LIMITADA

ADVERTENCIA: Si este producto se ha dañado, y/o

sus componentes están rotos o faltan, NO LO USE.

* El uso de la sujeción provista reduce el riesgo de que el mueble se vuelque, pero no lo elimina totalmente.

CUIDADO Y LIMPIEZA

Límpiela regularmente con un paño suave para evitar la acumulación de suciedad. Ocasionalmente se puede usar un paño
húmedo para limpiar la superficie. Séquela inmediatamente. No utilice productos abrasivos que puedan dañar la terminación.
Una exposición excesiva a la luz del sol y a cambios extremos de temperatura y humedad puede dañar los muebles de
madera.

MANTENIMIENTO

Verifique las arandelas/tornillos periódicamente y ajústelos si es necesario.

* No eliminar o retirar el dispositivo que asegura los cajones.

* Utilice la correa de seguridad provista para fijar el mueble a la pared.

* No use herramientas eléctricas.

* PRECAUCIÓN: Requiere ser armado por un adulto.

* Para evitar dañar la superficie, una vez instalados los niveladores, NO arrastrar el mueble para desplazarlo.
Asegúrese de levantarlo.

ADVERTENCIA:

Pueden producirse lesiones graves o fatales si el mueble se vuelca. Para prevenirlo:

* Instalar la sujeción provista.

* Colocar los artículos más pesados en los cajones más bajos.

* No colocar aparatos de TV u otros objetos pesados sobre este producto, a menos que esté específicamente diseñado para
ese uso.

* Nunca permitir que los niños trepen sobre los cajones, puertas o estantes o se cuelguen de ellos.

* Nunca abrir más de un cajón a la vez.

* Ensamble sobre una superficie suave, lisa para evitar daños en el acabado del producto.

SERVICIO A LA CLIENTELA

Si faltan piezas o tiene alguna pregunta sobre este producto, ¡primero contacte nuestro representante de servicio

a la clientela!

NOTA

* Antes de comenzar a armarla, asegúrese de identificar todas las piezas y componentes

También puede pedir piezas escribiendo a la dirección indicada abajo. Por favor incluya el número de modelo,

color y una descripción detallada de la pieza.

LISTA DE ACCESORIOS

1 2 3

4 5 6

7 8 9

10 11 12

Ø5/32" x 32mm

PERNO CORTO

6 PZAS

POMO

6 PZAS

CORREA DE SEGURIDAD

1 KIT

Ø1/4 X 1mm

Ø4 X 25mm

Ø3 X 15mm

ARANDELA DE RESORTE

6 PZAS

TORNILLO

52 PZAS

TORNILLO

16 PZAS

1/4" x 32mm

Ø1/4 X 15 X 1.5mm

PERNO LARGO

7 PZAS

LLAVE ALLEN

1 PZA

ARANDELA PLANA

6 PZAS

PERNO DE LEVA

14 PZAS

CLAVIJA DE MADERA

31 PZAS

SEGURO DE LEVA

14 PZAS

Ø8 X 30mm

Cómoda de 6 cajones

LISTA DE PIEZAS

A B C D

E F G H

I J K L

M N O P

FONDO DE CAJÓN

6 PZAS

LADO IZQUIERDO CAJÓN

SUPERIOR - 2 PZAS

LADO DERECHO CAJÓN

SUPERIOR - 2 PZAS

LADO POSTERIOR CAJÓN

SUPERIOR - 2 PZAS

PATA DE SOPORTE

TAPA DE LA CÓMODA

FRENTE CAJÓN SUPERIOR

1 PZA

1 PZA

2 PZAS

PANEL SUPERIOR

POSTERIOR - 1 PZA

PANEL LATERAL IZQUIERDO

1 PZA

SOPORTE SUPERIOR

ANTERIOR - 1 PZA

SOPORTE SUPERIOR

POSTERIOR - 1 PZA

PANEL LATERAL

DERECHO - 1 PZA

1 PZA

SOPORTE CENTRAL

ANTERIOR - 2 PZAS

SOPORTE INFERIOR

ANTERIOR - 1 PZA

PANEL INFERIOR

POSTERIOR - 1 PZA

PANEL CENTRAL

Cómoda de 6 cajones

LISTA DE PIEZAS

Q R S T

FRENTE CAJÓN INFERIOR - 4

PZAS

LADO IZQUIERDO CAJÓN

INFERIOR - 4 PZAS

LADO DERECHO CAJÓN

INFERIOR - 4 PZAS

LADO POSTERIOR CAJÓN

INFERIOR - 4 PZAS

Cómoda de 6 cajones

ETAPA 1

Inserte un perno de leva (1) en el panel inferior posterior (A) como ilustrado.
Inserte un seguro de leva (3) en el panel central inferior (B).
Una el panel central inferior (B) con el panel inferior posterior (A) con clavijas de madera (2) como
ilustrado. Fije el panel central inferior (B) girando el seguro de leva (3) 1/2 vuelta en sentido
horario con un destornillador Phillips (no incluido).

Cómoda de 6 cajones

ETAPA 2

Inserte pernos de leva (1) en el soporte inferior anterior (C), en los soportes centrales
anteriores (D), en el soporte superior anterior (E ) y en el soporte superior posterior (F) como
ilustrado.

Cómoda de 6 cajones

ETAPA 3

Inserte un seguro de leva (3) en el panel central (B) como ilustrado.

Una el soporte inferior anterior (C) con el panel central (B) con una clavija de madera (2) como
ilustrado. Fije el soporte girando el seguro de leva (3) colocado en el panel central (B) 1/2 vuelta
en sentido horario con un destornillador Phillips (no incluido).

Cómoda de 6 cajones

ETAPA 4

Inserte seguros de leva (3) en el panel central (B) como ilustrado.
Una los soportes centrales anteriores (D) con el panel central (B) girando los pernos de
leva (3) colocados en el panel central (B) 1/2 vuelta en sentido horario con un
destornillador Phillips (no incluido).

Cómoda de 6 cajones

ETAPA 5

Inserte seguros de leva (3) y clavijas de madera (2) en el panel central (B) como ilustrado.
Una los soportes superiores anterior y posterior (E y F) con el panel central (B) girando los seguros de
leva (3) instalados en el panel central (B) 1/2 vuelta en sentido horario con un destornillador Phillips (no
incluido).

Cómoda de 6 cajones

ETAPA 6

Inserte pernos de leva (1) en los paneles laterales derecho e izquierdo (G y H) como ilustrado.

Cómoda de 6 cajones

ETAPA 7

Inserte clavijas de madera (2) y seguros de leva (3) en los paneles laterales (G y H), en los
soportes anteriores superior e inferior (C y E) y en el panel inferior posterior (A) como ilustrado.
Una los paneles laterales (G y H) con la unidad ensamblada.

Fije los paneles laterales (G y H) a la unidad ensamblada girando los seguros de leva (3) 1/2
vuelta en sentido horario con un destornillador Phillips (no incluido).

Cómoda de 6 cajones

ETAPA 8

Una la pata de soporte (I) con el panel central (B) con un perno largo (4) y clavijas de madera (2)
como ilustrado.
Utilice la llave Allen (5) para ajustar el perno.

NOTA- La pata de soporte (I) y los paneles laterales (G y H) están dotados de niveladores
ajustables. Una vez completado el ensamblaje y la cómoda colocada en el sitio deseado, gire los
niveladores ajustables en sentido horario o anti-horario hasta que la cómoda quede bien estable
sobre el piso.

Cómoda de 6 cajones

ETAPA 9

Inserte clavijas de madera (2) en los paneles laterales y en el panel central (B, G y H) como ilustrado.

Coloque la tapa de la cómoda (J) sobre la cómoda ya ensamblada.
Fije la tapa de la cómoda (J) a la cómoda ensamblada con tornillos (8), pernos largos (4), arandelas planas (6) y
arandelas de resorte (7) con la llave Allen (5). Utilice un destornillador Phillips (no incluido) para ajustar los tornillos
(8).

Cómoda de 6 cajones

ETAPA 10

Una el panel superior posterior (K) con la cómoda ensamblada con tornillos (9) como ilustrado.

Utilice un destornillador Phillips (no incluido) para ajustar los tornillos.

Cómoda de 6 cajones

ETAPA 11

Una los lados izquierdo y derecho del cajón superior (M y N) con el frente del cajón superior (L).
Fije los lados del cajón con un destornillador Phillips (no incluido).

Deslice el fondo del cajón (O) en las ranuras de los lados izquierdo y derecho del cajón superior (M
y N) y del frente del cajón superior (L).

Cómoda de 6 cajones

ETAPA 12

Utilice un destornillador Phillips (no incluido) para ajustar los tornillos.

Una el lado posterior del cajón superior (P) con los lados del cajón (M y N) con tornillos (8).

Coloque un pomo (11) en el frente del cajón (L) con un perno (10).
Utilice un destornillador Phillips (no incluido) para ajustar el perno.

Repita las etapas 11 y 12 para ensamblar el otro cajón superior.

Cómoda de 6 cajones

ETAPA 13

Una los lados izquierdo y derecho de un cajón inferior (R y S) con el frente del cajón (Q). Fije los
lados del cajón con un destornillador Phillips (no incluido).

Deslice el fondo del cajón (O) en las ranuras de los lados izquierdo y derecho del cajón inferior (R
y S) y del frente del cajón (Q).

Cómoda de 6 cajones

ETAPA 14

Utilice un destornillador Phillips (no incluido) para ajustar los tornillos.

Una el lado posterior del cajón inferior (I) con los lados del cajón (R y S) con tornillos (8).

Coloque un pomo (11) en el frente del cajón (Q) con un perno (10).
Utilice un destornillador Phillips (no incluido) para ajustar el perno.

Repita las etapas 13 y 14 para ensamblar los otros cajones inferiores.

Cómoda de 6 cajones

ETAPA 15

Coloque todos los cajones dentro de la cómoda.

Cómoda de 6 cajones

¡Listo! Ya ha terminado de ensamblar la cómoda de 6 cajónes.

PRECAUCIÓN: Esta unidad está prevista

únicamente para ser usada con los productos y el peso

máximo indicados. El usarla con otros productos más

pesados que el peso máximo indicado puede provocar

inestabilidad y causar heridas.

NO DEVUELVA EL PRODUCTO A LA TIENDA.

Si falta una pieza o está dañada, contacte nuestro

departamento de servicio a la clientela. Reemplazaremos la

pieza SIN cargo.

PESO MÁXIMO

PARA PANEL

SUPERIOR-30 LBS.

PESO MÁXIMO
PARA CAJÓN­15LBS

Cómoda de 6 cajones

POR FAVOR, NO DEVUELVA ESTE PRODUCTO A LA TIENDA

POR FAVOR, CONTACTE LOS REPRESENTANTES DEL SERVICIO A LA CLIENTELA A LOS SIGUIENTES

NÚMEROS SI FALTA UNA PIEZA O ESTÁ DEFECTUOSA.

Fecha de pedido:

Nombre:

Direción de envío:

Calle y número:

Ciudad y provincia:

Código Postal:

Fecha y lugar de compra:

Servicio al Cliente

Descripción de pieza(s) y cantidad: (Por favor, asegúrese de incluir número de modelo o número SKN)

Correa de seguridad para fijar el mueble a la pared

NOTA: LA MECHA DE 5/16" Y EL TALADRO ELÉCTRICO NO ESTÁN INCLUIDOS.

RETIRE EL TORNILLO (A) DE LA PARED PARA AFLOJAR LA CORREA DE SEGURIDAD.

ETAPA 3:

COLOQUE EL MUEBLE EN SU POSICIÓN DE MANERA QUE LOS DOS GANCHOS ESTÉN ALINEADOS VERTICALMENTE.
PASE EL EXTREMO DE LA CORREA DE SEGURIDAD (B) A TRAVÉS DEL AGUJERO MÁS GRANDE DE CADA GANCHO (A).
COLOQUE LOS DOS EXTREMOS JUNTOS Y DESLICE EL EXTREMO PLANO A TRAVÉS DEL EXTREMO DE LA FIJACIÓN
HASTA QUE QUEDE BIEN AJUSTADO.

ETAPA 4:

ASEGÚRESE DE QUE LA CORREA ESTÉ BIEN PASADA Y AJUSTADA.

PARA DESPLAZAR EL MUEBLE DESPUÉS DE HABER INSTALADO LA CORREA EN LA PARED, SIMPLEMENTE

ETAPA 2:

CON UN ANCLAJE, COLOQUE EL OTRO GANCHO DE METAL (A) SOBRE LA PARED 2 PULGADAS POR DEBAJO DEL
GANCHO YA COLOCADO EN LA PARTE POSTERIOR DEL MUEBLE. FÍJELO AL ANCLAJE DE LA PARED CON EL TORNILLO
LARGO (C), A TRAVÉS DEL AGUJERO MÁS PEQUEÑO.

GANCHO DE METAL

4 PZAS

CORREA DE SEGURIDAD PARA

LA PARED

2 PZA

TORNILLO LARGO

2 PZA

TORNILLO CORTO

2 PZA

HERRAMIENTAS NECESARIAS: LA MASA DE CAUCHO Y EL DESTORNILLADOR PHILLIPS NO ESTÁN INCLUIDOS.

ADVERTENCIA: ES POSIBLE QUE EL MUEBLE PUEDA VOLCARSE AL ESTAR
DE PIE. INSTALE LA CORREA DE SEGURIDAD PARA LA PARED DETRÁS DEL
MUEBLE PARA ASEGURARSE DE QUE NO SE VUELQUE.

ETAPA 1:

CON EL TORNILLO CORTO (D), FIJE FIRMEMENTE UN GANCHO DE METAL (A) A LA BARRA TRANSVERSAL SUPERIOR
POSTERIOR DEL MEUBLE, A TRAVÉS DEL AGUJERO MÁS PEQUEÑO

ABC

D

AGUJER

AGUJER

SÍRVASE LEER TODAS LAS INSTRUCCIONES CON ATENCIÓN ANTES DE
UTILIZAR ESTE PRODUCTO Y SÍRVASE CONSERVARLAS PARA SU USO FUTURO.
SI TIENE PREGUNTAS, POR FAVOR LLAME A NUESTRO NÚMERO DE ATENCIÓN
AL CLIENTE.

NOTE:

ULTÉRIEURE.

_____________________________________

Numéro de lot :

(sur la boîte)

_______ / _______ / _______

CE MANUEL D'INSTRUCTIONS

CONTIENT INFORMATION DE SÉCURITÉ

IMPORTANTE. VEUILLEZ LE LIRE ET

LE CONSERVER POUR RÉFÉRENCE

Date d'achat :

MANUEL D'INSTRUCTIONS

Commode 6 Tiroirs

NE RETOURNEZ PAS LE PRODUIT AU MAGASIN. Si une pièce

est manquante ou endommagée, veuillez communiquer avec notre

service à la clientèle. Nous la remplacerons GRATUITEMENT.

Modèle:

Blanc

* Utilisez la courroie de sécurité fournie pour fixer le meuble au mur.
* Le tournevis à tête cruciforme n'est pas inclus

* ATTENTION: Doit être assemblé par un adulte.

GARANTIE LIMITÉE

MISE EN GARDE : Si ce produit et endommagé, et/ou il lui manque

des composantes ou elles sont brisées, NE L'UTILISEZ PAS.

* L'utilisation de dispositif de retenue peut seulement réduire, mais non éliminer le risque de renversement.

ENTRETIEN ET NETTOYAGE

Époussetez régulièrement avec un chiffon doux et sans charpie pour empêcher la poussière de s'accumuler. Essuyez
immédiatement. N'utilisez pas des produits nettoyants abrasifs sur le cadre de métal, car cela pourrait endommager la finition.
Une exposition excessive au soleil et aux changements extrêmes de température et de l'humidité peut endommager le bois.

ENTRETIEN

Veuillez vérifier les boulons et les vis périodiquement et serrez-les si cela s'avère nécessaire.

* Ne pas déjouer ou enlever le système de verrou du tiroir.

* NE PAS UTILISER d'outils électriques.

* Deux personnes peuvent être nécessaires pour l'assemblage et la manipulation.

* Pour éviter des dommages, une fois les niveleurs installés, NE PAS traîner le meuble sur la surface pour le déplacer.
Assurez-vous de le soulever.

* Le temps d'assemblage estimé est de 60 minutes.

AVERTISSEMENT

Des blessures graves ou mortelles par écrasement peuvent se produire par des meubles renversés. Pour aider
à prévenir les renversements:

* Installer le dispositif de retenue fourni.

* Placez les articles lourds dans les tiroirs inférieurs.

* À moins d'être conçu spécifiquement pour accommoder, ne pas placer de téléviseurs ou d'autres objets lourds sur le
dessus de ce produit.

* Ne jamais laisser les enfants grimper ou se suspendre aux tiroirs, portes ou étagères.

* Ne jamais ouvrir plus d'un tiroir à la fois.

* Monter sur une surface douce, lisse pour éviter d'endommager la finition du produit.

SERVICE À LA CLIENTÈLE

Si une pièce est manquante, ou pour toute question concernant ce produit, veuillez d'abord communiquer avec notre représentant de service à la
clientèle!

Vous pouvez aussi commander des pièces en écrivant à l'adresse indiquée ci-dessous. Veuillez inclure le numéro de modèle du produit, la couleur et
une description détaillée de la pièce.

NOTES :

* Veuillez vous assurer d'avoir toutes les pièces et composantes avant de commencer
l'assemblage.

LISTE DE QUINCAILLERIE

1 2 3

4 5 6

7 8 9

10 11 12

Ø5/32" x 32mm

BOULON COURT

6 PCES

BOUTON

6 PCES

COURROIE DE SÉCURITÉ

1 KIT

Ø1/4 X 1mm

Ø4 X 25mm

Ø3 X 15mm

RONDELLE À RESSORT

6 PCES

VIS

52 PCES

VIS

16 PCES

1/4" x 32mm

Ø1/4 X 15 X 1.5mm

BOULON LONG

7 PCES

CLÉ ALLEN

1 PCE

RONDELLE PLATE

6 PCES

BOULON À CAME

14 PCES

GOUJON DE BOIS

31 PCES

VERROUILLAGE À CAME

14 PCES

Ø8 X 30mm

Commode 6 tiroirs

LISTE DE PIÈCES

A B C D

E F G H

I J K L

M N O P

FOND DE TIROIR

6 PCES

CÔTÉ ARRIÈRE TIROIR

SUPÉRIEUR - 2 PCES

CÔTÉ DROIT TIROIR

SUPÉRIEUR - 2 PCES

CÔTÉ GAUCHE TIROIR

SUPÉRIEUR - 2 PCES

PIED DE SUPPORT

DESSUS DE COMMODE

DEVANT TIROIR SUPÉRIEUR

1 PCE

1 PCE

2 PCES

PANNEAU SUPÉRIEUR

ARRIÈRE - 1 PCE

PANNEAU LATÉRAL DROIT

PANNEAU LATÉRAL GAUCHE

1 PCE

1 PCE

BARRE SUPÉRIEURE

AVANT - 1 PCE

BARRE SUPÉRIEURE

ARRIÈRE - 1 PCE

1 PCE

2 PCES

BARRE INFÉRIEURE

AVANT - 1 PCE

PANNEAU INFÉRIEUR

ARRIÈRE - 1 PCE

PANNEAU CENTRAL

BARRE CENTRALE AVANT

Commode 6 tiroirs

LISTE DE PIÈCES

Q R S T

4 PCES

4 PCES

4 PCES

4 PCES

DEVANT TIROIR INFÉRIEUR

CÔTÉ GAUCHE TIROIR INFÉRIEUR

CÔTÉ DROIT TIROIR INFÉRIEUR

CÔTÉ ARRIÈRE TIROIR INFÉRIEUR

Commode 6 tiroirs

ÉTAPA 1

Insérez un boulon à came (1) dans le panneau inférieur arrière (A) tel qu’illustré.

Insérez un verrouillage à came (3) dans le panneau central inférieur (B).
Attachez le panneau central inférieur (B) au panneau inférieur arrière (A) avec des goujons de

bois (2) tel qu’illustré. Fixez le panneau central inférieur (B) en tournant le verrouillage à came (3)
1/2 tour dans le sens des aiguilles d’une montre à l’aide d’un tournevis cruciforme (non compris).

Commode 6 tiroirs

ÉTAPE 2

Insérez des boulons à came (1) dans la barre inférieure avant (C), dans les barres centrales
avant (D), dans la barre supérieure avant (E ) et dans la barre supérieure arrière (F) tel

qu’illustré.

Commode 6 tiroirs

ÉTAPE 3

Insérez un verrouillage à came (3) dans le panneau central (B) tel qu’illustré.

Attachez la barre inférieure avant (C) au panneau central (B) avec un goujon de bois (2) tel

qu’illustré. Fixez la barre en tournant le verrouillage à came (3) installé dans le panneau central
(B) 1/2 tour dans le sens des aiguilles d’une montre à l’aide d’un tournevis cruciforme (non

compris).

Commode 6 tiroirs

ÉTAPE 4

Insérez des verrouillages à came (3) dans le panneau central (B) tel qu’illustré.

Attachez les barres centrales avant (D) au panneau central (B) en tournant les
verrouillages à came (3) installés dans le panneau central (B) 1/2 tour dans le sens des

aiguilles d’une montre à l’aide d’un tournevis cruciforme (non compris).

Commode 6 tiroirs

ÉTAPE 5

Insérez des verrouillages à came (3) et des goujons de bois (2) dans le panneau central (B) tel

qu’illustré.

Attachez les barres supérieures avant et arrière (E et F) au panneau central (B) en tournant les

verrouillages à came (3) installés dans le panneau central (B) 1/2 tour dans le sens des aiguilles d’une
montre à l’aide d’un tournevis cruciforme (non compris).

Commode 6 tiroirs

ÉTAPE 6

Insérez des boulons à came (1) dans les panneaux latéraux droit et gauche (G et H) tel qu’illustré.

Commode 6 tiroirs

ÉTAPA 7

Insérez des goujons de bois (2) et des verrouillages à came (3) dans les panneaux latéraux (G et H), dans les

barres supérieure et inférieure avant (C et E) et dans le panneau inférieur arrière (A) tel qu’illustré.
Attachez les panneaux latéraux (G et H) à l’unité déjà assemblée.

Fixez les panneaux latéraux (G et H) avec l’unité assemblée en tournant les verrouillages à came (3) 1/2 tour dans
le sens des aiguilles s’une montre à l’aide d’un tournevis cruciforme (non compris).

Commode 6 tiroirs

ÉTAPE 8

Attachez le pied de support (I) au panneau central (B) avec un long boulon (4) et des goujons de

bois (2) tel qu’illustré.
Serrez les boulons à l’aide de la clé Allen (5).

NOTE- Le pied de support (I) et les panneaux latéraux (G et H) sont munis de niveleurs ajustables.

Une fois l’assemblage complété et la commode placée à l’endroit désiré, tournez les niveleurs
ajustables dans le sens des aiguilles d’une montre ou dans le sens contraire, jusqu’à ce que la

commode repose de façon stable sur le plancher.

Commode 6 tiroirs

ÉTAPE 9

Insérez des goujons de bois (2) dans les panneaux latéraux et le panneau central (B, G et H) tel qu’illustré.

Placez le dessus de la commode (J) sur la commode déjà assemblée.
Fixez le dessus de la commode (J) sur la commode assemblée avec des vis (8), de longs boulons (4), des rondelles

plates (6) et des rondelles à ressort (7) à l’aide de la clé Allen (5). Servez-vous d’un tournevis cruciforme (non

compris) pour serrer les vis (8).

Commode 6 tiroirs

ÉTAPE 10

Attachez le panneau supérieur arrière (K) à la commode déjà assemblée avec des vis (9) tel

qu’illustré.

Servez-vous d’un tournevis cruciforme (non compris) pour serrer les vis.

Commode 6 tiroirs

ÉTAPE 11

Attachez les côtés gauche et droit du tiroir supérieur (M et N) avec le devant du tiroir supérieur (L).

Fixez les côtés du tiroir à l’aide d’un tournevis cruciforme (non compris).

Glissez le fond du tiroir (O) dans les rainures des côtés gauche et droit du tiroir supérieur (M et N)
et du devant du tiroir supérieur (L).

Commode 6 tiroirs

ÉTAPE 12

Servez-vous d’un tournevis cruciforme (non compris) pour serrer les vis.

Attachez le côté arrière du tiroir supérieur (P) aux côtés du tiroir (M et N) avec des vis (8).

Placez un bouton (11) sur le devant du tiroir (L) avec un boulon (10).

Servez-vous d’un tournevis cruciforme (non compris) pour serrer le boulon.

Répétez les étapes 11 et 12 pour assembler l’autre tiroir supérieur.

Commode 6 tiroirs

ÉTAPE 13

Attachez les côtés gauche et droit du tiroir inférieur (R et S) avec le devant du tiroir inférieur (Q).

Fixez les côtés du tiroir à l’aide d’un tournevis cruciforme (non compris).

Glissez un fond de tiroir (O) dans les rainures des côtés gauche et droit du tiroir inférieur (R et S) et
du devant du tiroir inférieur (Q).

Commode 6 tiroirs

ÉTAPE 14

Servez-vous d’un tournevis cruciforme (non compris) pour serrer les vis.

Attachez le côté arrière du tiroir inférieur (I) avec les côtés du tiroir (R et S) avec des vis (8).

Placez un bouton (11) sur le devant du tiroir (Q) avec un boulon (10).

Servez-vous d’un tournevis cruciforme (non compris) pour serrer le boulon.

Répétez les étapes 13 et 14 pour assembler les autres tiroirs inférieurs.

Commode 6 tiroirs

ÉTAPE 15

Placez tous les tiroirs dans la commode assemblée.

Commode 6 tiroirs

Voilà! Vous avez terminé d'assembler votre commode 6 tiroirs.

ATTENTION: Cette unité est conçue pour être utilisée

seulement avec les produits et/ou les poids maximum

indiqués. L'utilisation avec d'autres produits et/ou des

produits plus lourds que les poids maximum indiqués peut

entraîner de l'instabilité et causer des blessures.

Maximum Panneau

Supérieur : 30 lbs.

Poid maximum par

tiroir : 15 lbs.

NE PAS RETOURNER LE PRODUIT AU MAGASIN.

Si une pièce est manquante ou endommagée, contactez

notre Service à la clientèle. Nous remplacerons la pièce

GRATUITEMENT.

Commode 6 tiroirs

Date de la demande :

Nom :

Adresse de livraison :

Numéro & Rue :

Ville & Province :

Code Postal :

No. de téléphone (jour) :

(incluant le code régional)

Date & Nom du Magasin :

Description & quantité de pièce(s): S.V.P. ne pas oublier le numéro de modèle ou de SKU)

Service à la Clientèle

S.V.P. NE PAS RETOURNER CE PRODUIT AU MAGASIN

S.V.P. CONTACTEZ NOS REPRÉSENTANTS DU SERVICE À LA CLIENTÈLE AUX NUMÉROS

SUIVANTS SI VOUS AVEZ DES PIÈCES MANQUANTES OU DÉFECTUEUSES.

POUR DÉPLACER LE MEUBLE APRÈS AVOIR INSTALLÉ LA SANGLE AU MUR, SIMPLEMENT
RETIREZ LA VIS (A) DU MUR POUR DESSERRER LE SANGLE DE SÛRETÉ.

Sangle de sécurité pour ancrer le meuble au mur

ÉTAPE 3:

PLACEZ LE MEUBLE DANS SA POSITION DE FAÇON À VOUS ASSURER QUE LES DEUX CROCHETS SOIENT
ALIGNÉS VERTICALEMENT. LACEZ LE BOUT DE LA SANGLE DE SÉCURITÉ (B) À TRAVERS DU TROU LE PLUS
GRAND DE CHAQUE CROCHET (A). RAMENEZ LES DEUX BOUTS ENSEMBLE ET GLISSEZ LE BOUT PLAT À
TRAVERS L'EXTRÉMITÉ DE FIXATION JUSQU'À CE QU'ELLE SOIT BIEN SERRÉE.

ÉTAPE 4:

ASSUREZ-VOUS QUE LA SANGLE SOIT BIEN LACÉE ET SERRÉE.

OUTILS NÉCESSAIRES: LE MAILLET EN CAOUTCHOUC ET LE TOURNEVIS PHILLIPS NE SONT PAS COMPRIS.

AVERTISSEMENT: LORSQUE DEBOUT , IL EST POSSIBLE QUE LE
MEUBLE PUISSE BASCULER. VEUILLEZ INSTALLER LA SANGLE DE
SÉCURITÉ POUR LE MUR DERRIÈRE LE MEUBLE POUR EN ASSURER DE
LA SÉCURITÉ.

ÉTAPE 1:

À L'AIDE DE LA VIS COURTE (D), FIXEZ FERMEMENT UN CROCHET DE MÉTAL (A) À LA BARRE TRANSVERSALE
SUPÉRIEURE POSTÉRIEURE DU MEUBLE, À TRAVERS LE TROU LE PLUS PETIT.

ÉTAPE 2:

À L'AIDE D'UN ANCRAGE, PLACEZ L'AUTRE CROCHET DE MÉTAL (A) SUR LE MUR 2 POUCES EN-DESSOUS DU
CROCHET DÉJÀ FIXÉ À LA PARTIE POSTÉRIEURE DU MEUBLE. FIXEZ À L'ENCRAGE DU MUR À L'AIDE DE LA VIS
LONGUE (C), À TRAVERS LE TROU LE PLUS PETIT.

CROCHET DE MÉTAL 4 PCES

SANGLE DE SÉCURITÉ

POUR LE MUR

2 PCES

VIS LONGUE 2 PCES

VIS COURTE 2 PCES

A

B

C

D

TROU

TROU

VEUILLEZ LIRE TOUTES LES INSTRUCTIONS AVEC ATTENTION AVANT
D'UTILISER CE PRODUIT ET VEUILLEZ LES GARDER POUR RÉFÉRENCE
FUTURE. SI VOUS AVEZ DES QUESTIONS, VEUILLEZ APPELER NOTRE
NUMÉRO DE SERVICE AUX CLIENTS.
