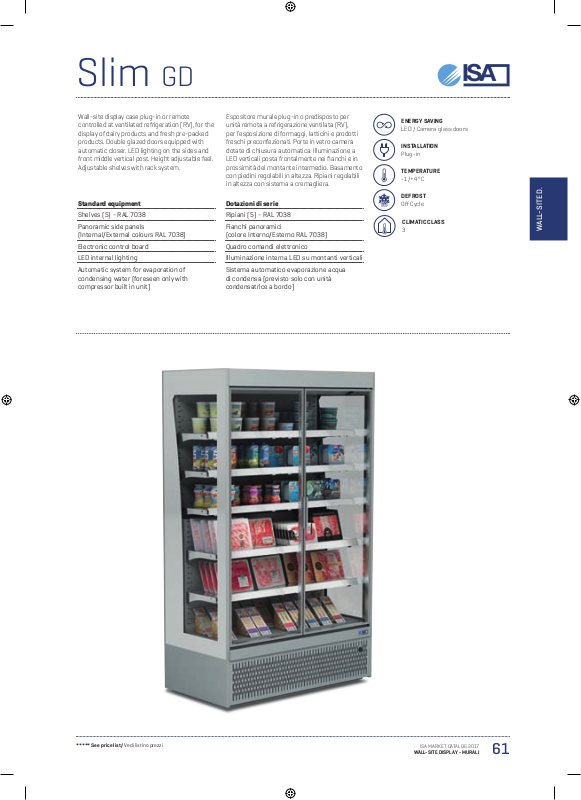

Page 1
Slim gd
Wall-site display case plug-in or remote
controlled at ventilated refrigeration (RV), for the
display of dairy products and fresh pre-packed
products. Double glazed doors equipped with
automatic closer. LED lighting on the sides and
front middle vertical post. Height adjustable feel.
Adjustable shelves with rack system.
Standard equipment
Shelves (5) - RAL 7038
Panoramic side panels
(Internal/External colours RAL 7038)
Electronic control board
LED internal lighting
Automatic system for evaporation of
condensing water (foreseen only with
compressor built in unit)
Espositore murale plug-in o predisposto per
unità remota a refrigerazione ventilata (RV),
per l’esposizione di formaggi, latticini e prodotti
freschi preconfezionati. Porte in vetro camera
dotate di chiusura automatica. Illuminazione a
LED verticali posta frontalmente nei fianchi e in
prossimità del montante intermedio. Basamento
con piedini regolabili in altezza. Ripiani regolabili
in altezza con sistema a cremagliera.
Dotazioni di serie
Ripiani (5) - RAL 7038
Fianchi panoramici
(colore Interno/Esterno RAL 7038)
Quadro comandi elettronico
Illuminazione interna LED su montanti verticali
Sistema automatico evaporazione acqua
di condensa (previsto solo con unità
condensatrice a bordo)
ENERGY SAVING
LED / Camera glass doors
INSTALLATION
Plug-in
TEMPERATURE
-1/+4 °C
DEFROST
Off Cycle
CLIMATIC CLASS
3
WALL-SITE D.
***** See price list / Vedi listino prezzi
ISA MARKET CATALOG 2017
WALL-SITE DISPLAY - MURALI
61
Page 2
Slim gd Catalog - Catalogo
Model
Modello
RV TN
Code
Codice
R404A R744 R404A
SLM1100100L SLM2100100L
100
SLM1130100L SLM2130100L
130
SLM1190100L SLM2190100L
190
Condensing unit
included
Unità condensatrice
a bordo
Air / Aria
***** ***** ***** ***** *****
***** ***** ***** ***** *****
***** ***** ***** ***** *****
R744
Air / Aria
Condensing unit
not included
Senza unità
condensatrice
a bordo
R404A R404A
Slim gd Technical features - Caratteristiche tecniche
Remote condensing unit
Unità condensatrice remota
Air / Aria
0-7 mt
230V/1Ph/50Hz
R404A
Air / Aria
0-35 mt
400V/3Ph/50Hz
External dimensions (LxDxH)
Dimensioni esterne (LxPxH)
Capacity (gross/net)
Capacità (lorda/netta)
Net weight
Peso netto
Refrigeration
Refrigerazione
Refrigerant
Refrigerante
Climatic class
Classe climatica
Operating conditions
Condizioni ambientali
Product temperature
Temperatura prodotto
Compressor (q.ty-type)
Compressore (q.tà-tipologia)
Defrost
Sbrinamento
Power supply
Alimentazione
Electrical imput (standard)
Assorbimento elettrico
Electrical imput (defrost)
Assorbimento elettrico
Cooling capacity required
Richieste frigorifere
100 130 190
986 X 645 X 2050 mm 1226 x 645 x 2050 mm 1886 x 645 x 2050 mm
790/345 lt 995/435 lt 1515/685 lt
235 kg 282 kg 398 kg
Ventilated - Ventilata
(1) - R744 (2)
R404A
3
25 °C / 60 %RH
-1/ +4 °C
(1)
- 1 Ermetico
(2)
850 W / 3.8 A
(1)
1350 W / 7.4 A
1600 W / 7.2 A
1 Hermetic
Fermata compressore - Off cycle
230 V / 1 Ph / 50 Hz
(1)
670 W / 3.7 A
150 W / 0.8 A 150 W / 0.8 A 300 W / 1.7 A
FV -2 °C - - - - - -
SL -3 °C - - - - - -
MT -5 °C - - - - - -
(2)
800 W / 3.6 A
700 W / 3.9 A
(2)
62
ISA MARKET CATALOG 2017
WALL-SITE DISPLAY - MURALI
Technical sheet about models whit condensing unit included with air cooled.
Dati tecnici riferiti a modelli con unità a bordo con condensazione ad aria.
Page 3
Slim gd Necessary choice - Scelta obbligatoria
Internal
Interno
Inox Inox RAL 7038 Inox
+ ***** + ***** ***** ***** ***** *****
+ ***** + ***** ***** ***** ***** *****
+ ***** + ***** ***** ***** ***** *****
100
130
190
External
Esterno
Panoramic side panels (2)
Fianchi panoramici (2)
Inox RAL 7038
+ ***** + ***** + *****
+ ***** + ***** + *****
+ ***** + ***** + *****
Shelf (1)
Ripiano (1)
LED shelves
lighting (1)
Illuminazione
ripiani LED (1)
Mirror side panels (2)
Fianchi a specchio (2)
Inox
Optional RAL
Without side
(joining kit)
Senza fianchi
(canalizzazione)
WALL-SITE D.
Section - Sezioni
***** See price list / Vedi listino prezzi
ISA MARKET CATALOG 2017
WALL-SITE DISPLAY - MURALI
63
Page 4
Slim gd Optionals - Elementi opzionali
Item Accessorio
Divider Divisorio
Shelf riser Frontalino ripiano
Model
Modello
- 9004990100801 *****
100 1 9004990101400 *****
130 1 9004990100802 *****
190 2 9004990101400 *****
Slim Customizable area - Aree personalizzabili
Sticker Adesivo
Mod. 100 940 x 93 H
Mod. 130 1180 x 93 H
Mod. 190 1840 x 93 H
Quantity
Quantità
Code
Codice
Unitary Price
Prezzo unitario
64
ISA MARKET CATALOG 2017
WALL-SITE DISPLAY - MURALI
Sticker Adesivo
604 x 1702 H
Sticker Adesivo
645 x 291 H
Technical sheet about models whit condensing unit included with air cooled.
Dati tecnici riferiti a modelli con unità a bordo con condensazione ad aria.
