IROX JB913R User Manual

ELECTRONIC THERMO-HYGROMETER

P/N.: 086L001545-338 REV1

Page 1 of 44

Model: JB913R

User Manual

9

EN

P/N.: 086L001545-338 REV1

Page 2 of 44

ELECTRONIC

P/N.: 086L001545-338 REV1

Page 3 of 44

THERMO-HYGROMETER

MODEL: JB913R

User Manual

EN

DESCRIPTION OF PARTS

LCD Display

FEATURES

- Electronic Thermo-Hygrometer with large size display.

- Display shows indoor or outdoor temperature and indoor
relative humidity simultaneously.

- Comfort indicators to show indoor condition on both
temperature and humidity factors.

- Memory function to recall and display the previous maximums
and minimums reading of temperatures and relative humidity.

- Temperature compensation feature assures accurate relative
humidity measurement without affecting by temperature
change.

- Detachable external sensor probe.

- User selectable °C or °F temperature units of measure.

- Wall mounting or table standing option.

FRONT VIEW

Memory clear Hanger °C/°F Switch

Ootdoor
temperature
sensor probe

Wire
attachment

BACK VIEW

1

Detachable
external
sensor plug

Max
Min
In/Out

Stand

Door
battery

EN

P/N.: 086L001545-338 REV1

Page 4 of 44

INSTALLING AND REPLACING OF

BATTERY

The Thermo-Hygrometer uses one piece UM-4 or ‘AAA’ size
battery ( 1.5V DC )

Follow these steps to install or replace the battery

1. Slide the battery door in the direction of the arrow.

2. Insert the battery as indicated by the polarity symbols
(+ and -) marked inside the battery compartment.

3. Replace the battery door.

Notes: After you install or replace the battery, it takes time for
sampling once again both the temperature and humidity data. The
display will show full segment for 1 to 2 seconds, then shows the
updated temperature and humidity reading.

DISPLAY AND FUNCTIONS

Indoor
or outdoor
temperature
indicator

Indoor
or outdoor
temperature
reading

GENERAL OPERATION

This Thermo-Hygrometer will measure / display indoor temperature
( the air temperature measured by the sensor built inside the unit )
or outdoor temperature ( the air temperature measured by the
detachable external sensor probe ) and indoor relative humidity
( the relative humidity measured by the sensor built inside the unit ).

It can be set to display the indoor/outdoor maximum or minimum
temperature and indoor relative humidity recorded.

Note:

When the outdoor temperature is over the measuring range, flashing
digit ‘-50’(

-58°F ) or ‘70’(
70°C / + 158°F )

When the indoor temperature is over the operating range, it fades
out on the display ( below 0°C / + 32°F ) or blacks out on the
display ( above + 50°C / + 122°F )

This Thermo-Hygrometer will continue to record the indoor /
outdoor maximum, indoor / outdoor minimum temperature and
humidity changes, whether displaying current, maximum or
minimum temperature readings.

°C) / ‘-58’(°F) appears on the display ( below –50°C /

°C) / ‘158’(°F) appears on the display ( above +

Comfort
indicator

Indoor relative
humidity reading

2

HOW TO SELECT THE INDOOR OR

P/N.: 086L001545-338 REV1

Page 5 of 44

OUTDOOR TEMPERATURE DISPLAY

The unit can display the indoor temperature or outdoor temperature
reading. To change displays between indoor and outdoor, press
the [IN/OUT] button to update the temperature display.

Note:

The ‘IN’ indicator will be displayed whenever the temperature
display relates to indoor temperature and the ‘OUT’ indicator will
be displayed whenever the temperature display relates to outdoor
temperature.

1. Remove the protecting cap from the sensing port.

2. Plug the external probe into the sensor jack and push the
[IN/OUT] button to toggle to the outdoor display. The ‘OUT’
indicator appears from outdoor to indoor.

Push the [IN/OUT] button once to toggle the reading to the
indoor display. The ‘IN’ indicator is displayed. (You may
remove or keep the external sensor probe attached to the main
unit.)

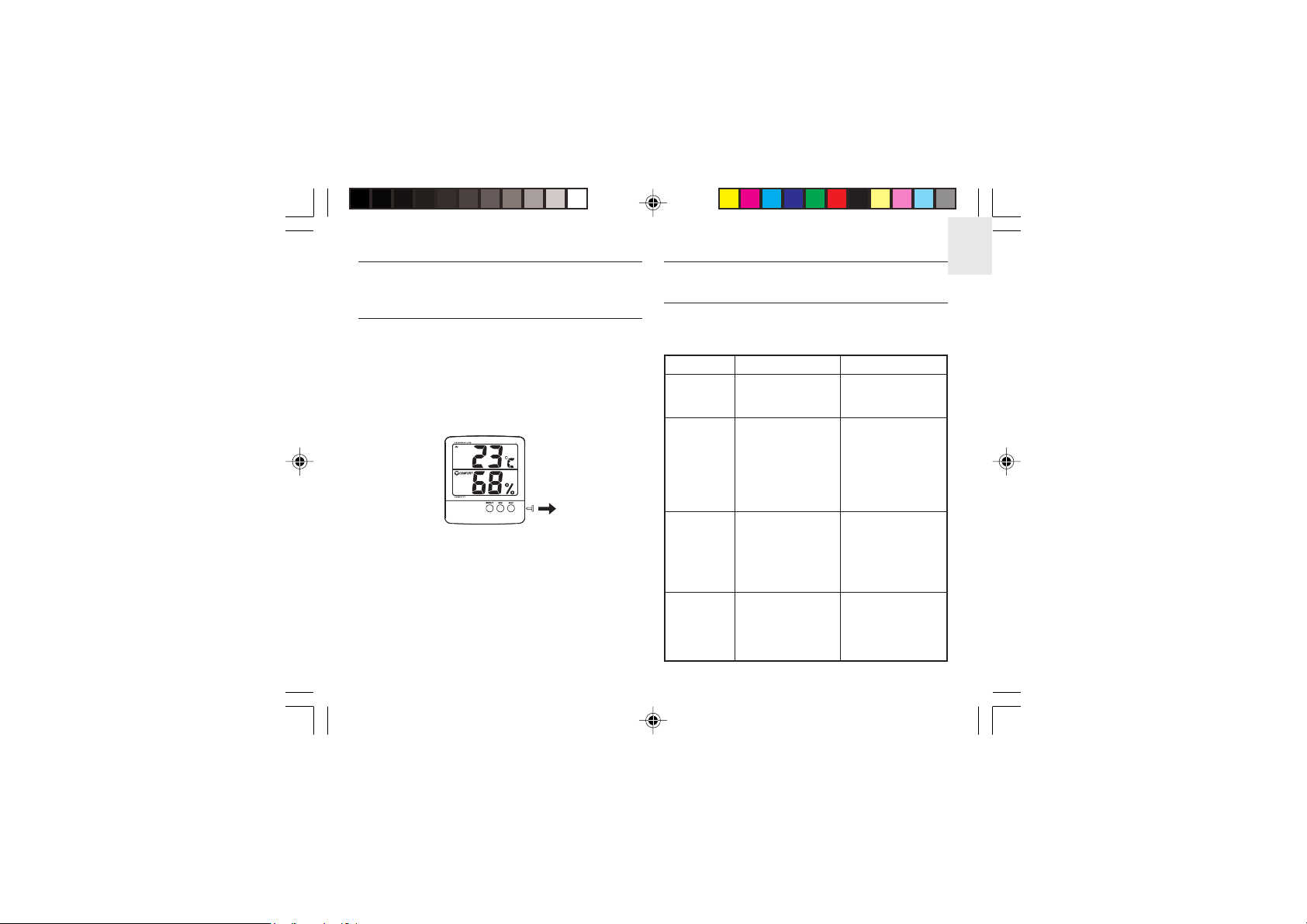

HOW TO RECALL / CLEAR STORED

TEMPERATURE AND HUMIDITY MEMORIES

The Thermo-Hygrometer will automatically record the maximum /
minimum temperature and relative humidity reading. You can recall
/ clear those readings as follows:

Maximum Button to Displays

Current 23°C
temperature/ 68%
humidity

Recall the Press [MAX] MAX 28°C
maximum button once MAX 78%
temperature/ (“MAX” indicator,
humidity maximum

Clear the Press [MEMORY MAX 23°C
maximum CLEAR] button MAX 68%
temperature/ once
humidity current temperature

Return to Press [MAX] 23°C
current button once again, 68%
temperature/ while maximum (“MAX” indicator
humidity temperature and disappears)

3

press

temperature and
humidity displayed)

(display updates as the

and humidity reading)

humidity is displayed

EN

EN

P/N.: 086L001545-338 REV1

Page 6 of 44

Maximum Button to Displays

Current 23°C
temperature/ 68%
humidity

Recall the Press [MIN] MIN 18°C
minimum button once MIN 58%
temperature/ (“MIN” indicator,
humidity minimum

Clear the Press [MEMORY MIN 23°C
minimum CLEAR] button MIN 68%
temperature/ once
humidity current temperature

Return to Press [MIN] 23°C
current button once again, 68%
temperature/ while minimum (“MIN” indicator
humidity temperature and disappears)

Occasionally clearing the memory will allow you to record
maximum / minimum temperature / humidity at specified periods.

press

humidity is displayed

temperature and
humidity displayed)

(display updates as the

and humidity)

HOW TO READ THE RELATIVE

HUMIDITY AND COMFORT INDICATORS

The unit shows the indoor relative humidity with such readings
compensated by temperature. At the same time, the comfort
indicators COMFORT, WET or DRY will tell you if the current
indoor environment is comfortable, too wet or too dry. The comfort
indicators will appear on the display when the following conditions
are satisfied:

Indicator

Displays Range Range Current Indoor

on the Unit

COMFORT 20°C to 25°C 40% RH to Ideal range for

WET Over Contain excess

DRY Below Contain

No Below 20°C 40% RH to No comment
Indicator (68°F) or 70% RH

4

Temperature Humidity Shows that the

(Indoor) Environment

(68°F to 77°F) 70% RH both relative

Full Range

Higher than
25°C (77°F)

70% RH moisture

40% RH inadequate

humidity and
temperature

moisture

HOW TO SELECT THE TEMPERATURE

P/N.: 086L001545-338 REV1

Page 7 of 44

UNITS OF MEASURE

The switch on the back of the Thermo-Hygrometer allows you to
select between degrees Celsius and Fahrenheit. Set the switch to
‘°C’ for selecting Celsius and to ‘°F’ for selecting Fahrenheit.

‘°C’ Position ‘°F’ Position

EN

MOUNTING THE OUTDOOR

TEMPERATURE SENSOR PROBE

You can mount the outdoor temperature sensor probe by following
steps:

1. Drive a screw into the wall at the location you choose for the
sensor probe to fix the wire attachment to the wall.

2. Route the sensor probe cable through a window.

3. Locate sensor probe into wire attahment.

INDOOR OUTDOOR

Reading in °C Reading in °F

LOW BATTERY SIGNAL INDICATION

If battery power becomes low, the ‘BATT’ indicator will be
displayed at the top right corner of the display. Replace the battery
when the ‘BATT’ indicator is displayed.

HOW TO RESET THE UNIT

If your Thermo-Hygrometer does not operate properly, take out
the battery from the unit for 4 to 5 seconds, then reinstall the battery.

Outdoor
sensor
probe

Screw

Wire attachment

Note: Locate the sensor probe away from direct sunlight and heavy
precipitaiton.

5

EN

P/N.: 086L001545-338 REV1

Page 8 of 44

TABLE STAND AND WALL MOUNTING

Table Stand:

Flip out the plastic stand on the rear of the thermo-Hygrometer for
table standing. Stand the Thermo-hygrometer on a flat surface.

Wall Mount:

Follow these steps to mount the Thermo-Hygrometer on a wall.

1. Drive a screw into the wall at the location you choose until the
head extends 3.5 mm from the wall.

2. Locate into the hanger slot on the back of the Thermo­Hygrometer until it locks into place.

Note: For accurate measurement, you should mount the Thermo­Hygrometer in an area where air can flow freely around it.

PRECAUTION

When handled properly, this unit is engineered to give you years
of satisfactory service. Here are a few product care instructions:

1. Do not immerse the unit in water. If the unit comes in contact
with water, dry it immediately with a soft lint-free cloth.

2. Do not clean the unit with alcohol containing detergent, abrasive
or corrosive materials. Abrasive cleaning agents may scratch
the plastic parts and corrode the electronic circuit.

3. Do not subject the unit to excessive: force, shock, dust,
temperature, or humidity. Such treatment may result in
malfunction, a shorter electronic life span, damaged batteries,
or distorted parts.

4. Do not tamper with the unit's internal components. Doing so
will terminate the unit's warranty and may cause damage. The
unit contains no user-serviceable parts.

5. Only use new batteries as specified in this instruction manual.
Do not mix new and old batteries as the old batteries may leak.

6. Read this instruction manual thoroughly before operating the
unit.

SPECIFICATIONS

Operating temperature : 0°C to 50°C (32°F to + 122°F)

Temperature
measuring range (unit) : 0°C to 50°C

(probe) : -50°C to 70°C

Temperature resolution
(unit/probe) : 1°C (2°F)

Humidity measuring range : 25 to 95% RH at 25°C (77°C)

Resolution of humidity : 1% RH

Sensor wire length : 3 meter

Dimension : 117 X 107 X 20.5mm

Weight : 174 g (without battery)

6

(32°F to 122°F)

(-58°F to + 158°F)

(H x W x D)

CAUTION

P/N.: 086L001545-338 REV1

Page 9 of 44

- The content of this manual and the product specifications
are subject to change without further notice.

- The technical specifications of this product are subject
to change without notice.

- The contents of this manual may not be reproduced
without the permission of the manufacturer.

EN

7

P/N.: 086L001545-338 REV1

Page 10 of 44

TERMOIGROMETRO

P/N.: 086L001545-338 REV1

Page 11 of 44

ELETTRONICO

MODELLO: JB913R

Manuale per l’Utente

IT

DESCRIZIONE DELLE PARTI

DISPLAY LCD

CARATTERISTICHE

- Termoigrometro elettronico con display gigante.

- Visualizzazione simultanea della temperatura interna o esterna
e dell’umidità relativa interna.

- Indicatori di comfort per verificare le condizioni interne per
quanto riguarda temperatura e umidità.

- Funzione di memoria per richiamare e visualizzare i valori
massimi e minimi di temperatura e umidità relativa
precedentemente registrati.

- Termocompensazione per garantire una lettura accurata dei
valori di umidità relativa, senza che questi vengano influenzati
dalle variazioni di temperatura.

- Spina staccabile sensore esterno.

- Unità di misura della temperatura selezionabile in °C o °F.

- Possibilità di utilizzo a parete o sul tavolo.

VEDUTA FRONTALE

Azzeramento della memoria

Souda sensore
temperatura
esterna

Connessione
filo

VEDUTA POSTERIORE

1

Foro per aggancio a muro

Spina staccabile
sensore esterno

Max
Min
In/Est

Interruttore °C/°F

Supporto

Coperchio
vano
batteria

IT

P/N.: 086L001545-338 REV1

Page 12 of 44

INSERIMENTO E SOSTITUZIONE

BATTERIA

Il Termoigrometro è alimentato da una batteria UM-4 o ‘AAA’ (1,
5V DC)

Seguire queste indicazioni per inserire o sostituire la batteria.

1. Togliere il coperchio del vano batteria seguendo la direzione
della freccia.

2. Inserire la batteria seguendo le indicazioni di polarità marcate
sul fondo del vano.

3. Rimettere il coperchio del vano.

Nota: Dopo aver inserito o sostituito la batteria, l’unità ha bisogno
di qualche minuto per aggiornare i dati della temperatura e
dell’umidità. Sul display appare prima il segmento intero e poi la
lettura aggiornata della temperatura e dell’umidità.

DISPLAY E FUNZIONI

Indicatore
temperatura
interna o esterna

Lettura
temperatura
interna o
esterna

FUNZIONAMENTO

Questo Termoigrometro può misurare/visualizzare la temperatura
interna (a mezzo del sensore incorporato nell’unità) o la temperatura
esterna (a mezzo del sensore incorporato nella sonda) e l’umidità
relativa interna (l’umidità relativa misurata dal sensore incorporato
nell’unità).

Può essere regolato per visualizzare la temperatura interna/esterna
massima o minima e l’umidità relativa interna registrata.

Nota:
Quando la temperatura esterna supera la gamma di misurazione,

sul display lampeggiano i caratteri ‘-50’ (°C) / ‘- 58’ (°F) (al di
sotto di -50°C/58°F) oppure ‘70’(°C)/’158’(°F) (al di sopra di
+70°C/ +158°F).

Quando la temperatura interna supera la gamma di misurazione, i
caratteri numerici del display si affievoliscono (al di sotto di 0 °C
/ +32°F) o scompaiono del tutto (al di sopra di +50°C/ +122°F).

Il Termoigrometro continua a registrare i cambiamenti della
temperatura interna/esterna massima o minima e l’umidità relativa
sia che sia in corso la visualizzazione della temperatura massima
che minima attuale.

Indicatore comfort

Lettura umidita relativa

2

SELEZIONE DELLA VISUALIZZAZIONE

P/N.: 086L001545-338 REV1

Page 13 of 44

DELLA TEMPERATURA INTERNA O

ESTERNA

L’unità può visualizzare la lettura della temperatura interna o di
quella esterna. Per cambiare visualizzazione tra interna e esterna
premere il tasto [IN/OUT].

Nota:

L’indicatore ‘IN’ del display si riferisce alla temperatura interna
mentre l’indicatore ‘OUT’ si riferisce alla temperatura esterna.

1. Togliete il cappuccio protettivo del sensore.

2. Inserite la spina esterna nella presa sensore e premete il pulsante
per scegliere il display per esterni. L’indicatore “OUT” per
esterno appare sul display.

Premete una volta il pulsante [IN/OUT] per cambiare il display su
lettura interna. Appare l’indicatore “IN”. Potete togliere o
mantenere collegato il sensore esterno attaccato all’apparecchio.)

RICHIAMO/AZZERAMENTO DEI VALORI DI
TEMPERATURA E UMIDITà MEMORIZZA TI

Il Termoigrometro registra automaticamente la lettura della
temperatura massima/minima e dell’umidità relativa. Potete
richiamare/azzerare le letture nel modo seguente:

Massima Tasto da premere Visualizzazione

Temperatura/ 23°C
Umidità in 68%
corso

Richiamo Premere una sola MAX 28°C
temperatura volta il tasto (MAX) MAX 78%
massima/ (Visualizzazione
umidità dell’indicatore

Azzerare Premere una sola MAX 23°C
temperatura volta il tasto MAX 68%
massima/ (MEMORY CLEAR) (Visualizzazione
Umidità aggiornata della

Ritorno alla
temperatura/
umidità in
corso

3

Premere di nuovo il tasto
(MAX) una sola volta, sempre
durante la visualizzazione
di temperatura massima e
umidità.

“MAX.” della
temperatura massima
e dell’umidità)

temperatura e
umidità in corso)

23°C
68%

(L’indicatore
“MAX” scompare)

IT

IT

P/N.: 086L001545-338 REV1

Page 14 of 44

Massima Tasto da premere Visualizzazione

Temperatura/ 23°C
Umidità in 68%
corso

Richiamo Premere una sola MIN 18°C
temperatura volta il tasto (MIN) MIN 58%
minima/ (Visualizzazione
umidità dell’indicatore

Azzerare Premere una sola MIN 23°C
temperatura volta il tasto MIN 68%
minima/ (MEMORY CLEAR) (Visualizzazione
Umidità aggiornata della

Ritorno alla Premere di nuovo il 23°C
temperatura/ tasto (MIN) una sola 68%
umidità in volta, sempre durante (L’indicatore “MIN”
corso la visualizzazione di scompare)

Svuotare la memoria di tanto in tanto consente di registrare
temperature massime / minime / umidità relative a periodi precisi.

temperatura minima
e umidità.

“MIN.” della
temperatura minima
e dell’umidità)

temperatura e
umidità in corso)

LETTURA DEGLI INDICATORI

DELL’uMIDITà RELA TIVA E COMFORT

L’unità visualizza l’umidità relativa interna e questa lettura è
termocompensata. Nello stesso tempo gli indicatori di comfort –
COMFORT, WET o DRY - indicano se l’ambiente interno è
nelle condizioni ottimali, troppo umido o troppo secco.

Gli indicatori di comfort appaiono sul display in presenza delle
seguenti condizioni:

L’indicatore

visualizza temperatura umidità l’ambiente
sull’unità (interna) interno è

COMFORT da 20°C a 25°C da 40% UR ideale

WET Gamma Più di troppo

HHH

DRY Meno di troppo

HHH

Nessun Meno di 20°C da 40% a Nessun
indicatore (68°F) o più di 70% UR commento

4

Gamma Gamma Indica che

(da 68°F a 77°F) a 70% per

completa 70% UR umido

40% UR secco

25°C (77 °F)

umidità
relativa e

SELEZIONE DELL’uNITà DI MISURA

P/N.: 086L001545-338 REV1

Page 15 of 44

DELLA TEMPERATURA

L’interruttore situato sul pannello posteriore del Termoigrometro
vi permette di scegliere tra gradi Celsius e Fahrenheit. Regolare
l’interruttore su ‘°C’ per Celsius e su ‘°F’ per Fahrenheit.

Posizione ‘°C’ Posizione ‘°F’

Lettura in °C Lettura in °F

MONTAGGIO DELLA SONDA DEL

SENSORE DELLA TEMPERATURA

ESTERNA

Montare la sonda del sensore della temperatura esterna seguendo
queste indicazioni:

1. Inserire una vite nel muro in un punto adatto alla sonda del
sensore e fissare il filo di connessione al muro.

2. Far passare il cavo della sonda del sensore attraverso una
finestra.

3. Posizionare la sonda del sensore nella connessione del filo.

INTERNO ESTERNO

IT

INDICATORE DI BATTERIA IN

ESAURIMENTO

Se la batteria si sta scaricando, nell’angolo superiore destro del
display appare l’indicatore ‘BATT’. Sostituite le batterie quando
appare l’indicatore ‘BATT’.

AZZERAMENTO DELL’uNITà

Se il termoigrometro non funziona bene, estrarre la batteria
dell’unità per 4 o 5 secondi e poi inserirla di nuovo.

Sonda del
esterno

Connessione filo

Nota: Posizionare la sonda del sensore lontano dalla luce diretta
del sole e al riparo dalla pioggia.

5

Vite

IT

P/N.: 086L001545-338 REV1

Page 16 of 44

POSIZIONAMENTO SU TAVOLO E

MONTAGGIO A PARETE

Supporto da tavolo:

Tirare il supporto di plastica del pannello posteriore del
Termoigrometro e poggiarlo su una superficie piana.

Montaggio a parete:

Seguire queste indicazioni per appendere il Termoigrometro sulla
parete.

1. Inserire una vite nella parete in un punto di vostra scelta,
lasciandola fuoriuscire di 3,5 mm.

2. Posizionare il foro del pannello posteriore sulla vite fino a
quando il Termoigrometro è in posizione.

Nota: Per ottenere una lettura precisa, appendete il Termoigrometro
in un luogo ben areato.

MANUTENZIONE

Eccovi alcuni suggerimenti per poter aver cura del vostro
Termoigrometro e farlo durare nel tempo.

1. Tenere il Termoigrometro lontano dall’acqua. Se si bagna,
asciugarlo immediatamente. Alcuni liquidi contengono minerali
che possono corrodere i circuiti elettronici.

2. Usare e conservare il Termoigrometro solo in ambienti con
temperature normali. Le temperature estreme possono ridurre
la durata dei dispositivi elettronici, danneggiare le batterie e
distorcere o fondere le parti in plastica.

3. Maneggiare il Termoigrometro con cura e delicatezza.
Eventuali cadute potrebbero danneggiare le schede di circuito
causando il malfunzionamento dell’unità.

4. Tenere il Termoigrometro lontano da polvere e sporcizia, che
possono logorarne i componenti.

5. Pulire di tanto in tanto il Termoigrometro con un panno umido
per mantenerne l’aspetto nuovo. Non usare prodotti chimici
concentrati, solventi o detergenti.

6. Usare solo batterie nuove di misura e tipo indicati. Sostituire
sempre la batteria scarica o vecchia, in quanto la perdita dei
liquidi chimici può distruggere i circuiti elettronici.

7. Non cercare di modificare o manipolare i componenti interni
del Termoigrometro: oltre a provocare un guasto si invalida la
garanzia.

SPECIFICHE

Temperatura d’esercizio : da 0°C a 50°C

(da 32°F a +122°F)

Gamma di misurazione
della temperatura (unità) : da 0°C a 50°C

(sonda) : da -50°C a 70°C

Risoluzione della
temperatura (unità/sonda) : 1°C (2°F)

Gamma di misurazione
dell’umidità : da 25 a 95% UR

6

(da 32°F a +122°F)

(da -58°F a +158°F)

a 25°C (77°F)

Risoluzione dell’umidità : 1% UR

P/N.: 086L001545-338 REV1

Page 17 of 44

Lunghezza del filo del
sensore : 3 metri

Dimensioni : 117 x 107 x 20,5 mm

Peso : 174 g (senza la batteria)

- Il contenuto di questo manuale può essere modificato
senza preavviso.

- A causa di problemi di stampa, le schermate di questo
manuale possono differire da quelle dell’unità.

- Il fabbricante e i fornitori non si assumono alcuna
responsabilità nei confronti dell’acquirente o altri, per
risarcimento danni, perdita di profitti o altri
inconvenienti causati dall’uso di questo Termoigrometro.

- Il contenuto di questo manuale non può essere ristampato
senza l’autorizzazione del fabbricante.

(A x L x P)

IT

7

P/N.: 086L001545-338 REV1

Page 18 of 44

THERMO-HYGROMETRE

P/N.: 086L001545-338 REV1

Page 19 of 44

ELECTRONIQUE

MODèLE: JB913R

MODE D’EMPLOI

DESCRIPTION DES DIFFERENTES PARTIES

Affichage à
cristaux
liquides

FR

CARACTERISTIQUES

- Thermo-hygromètre électronique avec affichage grand écran.

- Affichage simultané de la température intérieure et extérieure
et de l’humidité relative intérieure.

- Indicateurs de comfort pour indiquer la condition intérieure de
temperature et d’humidité.

- Fonction mémoire qui vous rappelle et affiche les précédentes
températures maximums et minimums, ainsi que l’humidité
relative.

- La caractéristique de la compensation de température assure
une mesure précise de l’humidité relative sans être affecté par
les changements de températures.

- Prise détachable de la sonde extérieure

- Sélection au choix de l’unité de mesure de la température, °C
ou °F.

- Accroche murale ou sur pied.

VUE DE FACE

Remise à 0 de la Accroche murale Bouton °C / °F

mémoire

Sonde de détection
de la température ext.

Fil électrique
attenant

Prise détachable de la sonde extérieure

VUE DE DOS

1

Maxi
Mini
Int/Ext

Pied

Couvercle du
compartiment
à piles

FR

P/N.: 086L001545-338 REV1

Page 20 of 44

INSTALLER ET REMPLACER LA PILE

Le thermo-hygromètre fonctionne avec une pile UM-4 ou “AAA”
de 1,5 V.

Suivez les étapes pour installer ou remplacer la pile:

1. Faites glisser le couvercle de la pile dans le sens de la fièche.

2. Insérez la pile suivant les polarités (+/-), écrite à l’intérieur du
compartiment.

3. Replacez le couvercle.

Notes: Après avoir installé ou remplacé la pile, l’appareil met un
certain temps à échantilloner les données de temérature et
d’humidité. L’affichage montrera le segment complet pendant 1
ou 2 secondes, et ensuite la température et l’humidité actuelle.

AFFICHAGE ET FONCTIONS

Voyant de la
température Int. ou
Ext.

Lecture de la
température Int. ou
Ext.

FONCTIONNEMENT GENERAL

Ce thermo-hygromètre mesurera et affichera aussi bien la
température intérieure (la température de l’air est mesuré par le
détecteur incorporé dans l’appareil) que la température extérieure
(la température de l’air mesuré par le détecteur incorporé dans la
sonde), ainsi que l’humidité relative intérieure (l’humidité relative
intérieure est mesuré par le détecteur incorporé dans l’appareil).

Il peut être réglé pour afficher la température int. / ext. maximum
ou minimum et l’humidité relative intérieure enregistrées.

Note: Lorsque la température extérieure est hors de la gamme,

°C) / ’-58’ (°F) apparaîtra et clignotera sur l’écran, ou ‘70

‘ -50’(

°C) / ‘158’ (°F) apparaîtra et clignotera aussi.

(

Lorsque la température intérieure est hors de la gamme, (au-dessous
de 0°C / 32°F), l’affichage disparaîtra en fondu ou disparaîtra
complètement si au-dessus de +50°C/+122 °F.

Ce thermo-hygrometre continuera à enregistrer les mini et maxi
intérieurs et extérieurs ainsi que le changement du taux d’humidité
tout en affichant les températures maximum et minimum actuelles.

Voyant de confort

Lecture de l’humidité relative

2

COMMENT REGLER L’AFFICHAGE DE

P/N.: 086L001545-338 REV1

Page 21 of 44

LA TEMPERATURE INTERIEURE OU

EXTERIEURE

L’appareil peut afficher la température intérieure ou extérieure.
Pour passer de l’un à l’autre, il suffit d’appuyer sur le bouton

[IN/OUT].
Note: Le voyant IN s’affichera pour la température intérieure et le

voyant OUT s’affichera pour la température extérieure.

1. Enlevez le couvercle protecteur de la sonde.

2. Insérez la sonde extérieure dans la prise pour la sonde et
appuyez sur la touche [IN/OUT] pour activer l’affichage
extérieure. L’indicateur ‘OUT’ apparaît pour indiquer de
l’extériur à l’intérieur.

Appuyez sur la touche [IN/OUT] une fois pour activer
l’affichage intérieure. L’indicateur ‘IN’ est affiché.

(Vous pouvez ou garder la sonde extérieure attachée à
l’appareil.

COMMENT RAPPELER/EFFLA TEMPERATURE

ET L’HUMIDITE STOCKEES EN MEMOIRE

Le thermo-hugromètre enregistre automatiquement la température
max./min. Et l’humidité relative. Vous pouvez rappeler/effacer ces
lectures comme ceci:

Maximum Bouton Affichage

Température/ 23°C
humidité 68%
actuelle

Rappel de la Appuyez sur MAX 28°C
température/ [MAX] une fois MAX 78%
humidité (Voyant ‘MAX’; la
maximum température max.

Effacer la Appuyez sur MAX 23°C
température/ [MEMORY CLEAR] MAX 68%
humidité une fois. (Affiche la
maximum température et

Retour à la Appuyez sur 23°C
température/ [MAX] encore une 68%
humidité fois, pendant que (Le voyant MAX

3

actuelle la disparaît).
température/humidité
maximum s’affiche.

et l’humidité max.
sont affichées).

l’humidité actuelle).

FR

FR

P/N.: 086L001545-338 REV1

Page 22 of 44

Maximum Bouton Affichage

Température/ 23°C
humidité 68%
actuelle

Rappel de la Appuyez sur MIN 18°C
température/ [MIN] une fois MIN 58%
humidité (Voyant ‘MIN’; la
minimum température min.

Effacer la Appuyez sur MIN 23°C
température/ [MEMORY CLEAR] MIN 68%
humidité une fois. (Affiche la
minimum température et

Retour à la Appuyez sur 23°C
température/ [MIN] encore une 68%
humidité fois, pendant que (Le voyant MIN

Il se peut que vous vouliez occasionnellement effacer la mémoire
pour enregister les maximums et minimums à un moment précis.

actuelle la disparaît).
température/humidité
s’affiche.

et l’humidité min.
sont affichées).

l’humidité actuelle).

COMMENT LIRE L’HUMIDITE RELATIVE

ET LE VOYANT DE CONFORT

L’ appareil motre l’humidité relative, cette lecture vient de la
température compensée. En même temps, les voyants: CONFORT,
HUMIDE ou SEC vous diront si l’environnement intérieur actuel
est confortable ou trop humide ou trop sec.

Voyant Gamme de Gamme Montre
affiché sur température d’humidité l’environnment
l’appareil intérieure intérieur actuel

COMFORT

HUMIDE Au-dessus Contient trop

SEC En-dessous Contient une

Pas de En-dessous de 40% à 70% Pas de
voyant 20°C (68°F) commentaire

4

20°C à 25°C 40% HR Ordre d’idée
(68°F à 77°F) à 70% HR pour la

de 70% d’humidité.

Gamme

compléte

de 40% humidité trop

ou supérieur à
25°C (77°F)

température et
l’humidité
relative.

faible.

COMMENT SELECTIONNER L’UNITE DE

P/N.: 086L001545-338 REV1

Page 23 of 44

MESURE DE LA TEMPERATURE

L’interrupteur au dos du thermo-hygromètre vous permet de
sélectionner soit les degrés Celsius soit les degrés Fahrenheit. Régler
sur ‘°C’ pour Celsius ou ‘°F’ pour Fahrenheit.

°C’ Position °F’ Position

FR

INSTALLER LA SONDE DE DETECTION

DE LA TEMPERATURE EXTERIEURE

Vous pouvez installer la sonde de détection de la température
extérieure en suivant les étapes ci-dessous:

1. Placez une vis à l’endroit que vous avez choisi sur le mur pour
pouvoir fixer l’attache du fil électrique.

2. Faites passer le cable par la fenêtre.

3. Placez la sonde sur l’attache du fil électrique.

INTERIEUR EXTERIEUR

Lecture en °C Lecture en °F

VOYANT DE BAISSE DE PUISSANCE DE

LA PILE

Si la tension de la pile devient faible l’indicateur ‘BATT’ sera affiché
à la droite supérieure de l’écran. Remplacez la pile quand
l’indicateur ‘BATT’ est affiché.

COMMENT REMETTRE L’APPAREIL A

ZERO

Si votre thermo-hygromètre ne fonctionnne pas normalement,
retirez la pile pendant 4 ou 5 secondes, puis replacez-la.

Sonde de
détection Ext

Vis

Attache du fil électrique

Note: N’exposez pas la sonde de détection directeme au soleil ni à
la pluie.

5

FR

P/N.: 086L001545-338 REV1

Page 24 of 44

MONTAGE SUR PIED OU AU MUR

Sur pied:

Dégagez le pied en plastique au dos du thermo-hygromètre. Posez
l’appareil sur une surface plane.

An mur:

Suivez les étapes ci-dessous pour le montage au mur:

1. Placez une vis à l’endroit de votre choix jusqu’à ce qu’elle
dépasse du mur de 3,5 mm.

2. Placez le thermo-hygromètre au point de d’attache prévu à cet
effet au dos de l’appareil.

Note: Pour une mesure précise, vous devriez placer le thermo­hygromètre dans un endroit où l’air peut circuler librement.

PRECAUTIONS

Ce produit a été conçu pour assurer un bon fonctionnement pen­dant plusieurs années à condition d’en prendre soin. Certaines
précautions s’imposent:

1. Ne pas immerger l’appareil.

2. Ne pas nettoyer l’appareil à l’aide de produits abrasifs ou
corrosifs. Ces produits peuvent rayer les parties en plastique et
attaquer les circuits électroniques.

3. Ne pas exposer l’appareil aux chocs excessifs, ni aux excès de
force, poussière, chaleur, froid ou humidité qui pourraient
résulter en un mauvais fonctionnement, le raccourcissement
de la vie de l’appareil, l’endommagement des piles et la
déformation des composants.

4. Ne pas toucher les composants internes de l’appareil. Ceci
rendra nul la garantie et peut causer des dommages. L’appareil

ne contient aucun composant pouvant être réparé par
l’utilisateur.

5. Utiliser uniquement des piles neuves du type préconisé dans
le manuel d’utilisation. Ne pas mélanger piles neuves et piles
usées afin d’éviter les fuites.

6. Lire soigneusement le manuel d’instructions avant de faire
fonctionner l’appareil.

CARACTERISTIQUES

Température opératinnelle : 0°C à 50°C

Gamme de mesure de : 0°C à 50°C
la température : Appareil (32°F à 122°F)

Sonde : -50°C à 70°C

Résolution de température : 1°C (2°F)
(Appareil/Sonde)

Gamme de mesure : 25 à 95% HR
de l’humidité à 25°C (77°F)

Résolution de l’humidité : 1% HR

Longueur du fil électrique : 3 mètres

Dimension : 117 x 107 x 20,5 mm

Poids : 174 g (sans pile)

6

(32 °F à 122 °F)

(-58°F à 158°F)

(L x l x H)

ATTENTION

P/N.: 086L001545-338 REV1

Page 25 of 44

- Le contenu de ce livret est susceptible de modifications
sans avis préalable.

- En raison des restrictions imposées par l’impression,
les affichages figurant dans ce livret peuvent différer de
ceux du produit.

- Le contenu de ce livret ne peut être reproduit sans
l’autorisation du fabricant.

FR

7

P/N.: 086L001545-338 REV1

Page 26 of 44

ELEKTRONISCHES

P/N.: 086L001545-338 REV1

Page 27 of 44

THERMO-HYGROMETER

MODèLLE: JB913R

BEDIENUNGSANLEITUNG

DE

DESCRIPTION OF PARTS

LCD Anzeige

EIGENCHAFTEN

- Elektonisches Thermo-Hygrometer mit großer Anzeige.

- Anzeige zeigt entweder die interne oder externe Temperatur
und die interne relative Feuchtigkeit zur selben Zeit an.

- Komfortfunktoinsanzeigen geben die inneren Verhältnisse
sowohl für din Temperatur als auch für den Feuchtigkeitsgehalt
an.

- Elektronisches Gedächtnis speichert und zeigt auf Anfrage die
ehemaligen min. und max. Werte für Temperatur und relative
Feuchtigkeit.

- Der eingebaute Temperaturkompensator sorgt dafür, daß eine
akkurate Wiedergabe der relativen Feuchtigkeit gemessen wird,
auch wenn die Temperatur schwankt.

- Abnehmbarer aussensensorenstecker

- Temperatur wird in Celsius oder Fahrenheit gemessen.

- Kann entweder an der Wand aufgehangen oder auf den Tisch
gestellt werden.

VORDERE ANSICHT

Speicher frei Aufhängung °C/°F Schalter

Äußerer
Temperaturfühler

Draht
Befestigung

HINTERE ANSICHT

1

Abnehmbarer
aussensensorenstecker

Max
Min
Innen/Außen

Aufsteller

Batteriefachdeckel

DE

P/N.: 086L001545-338 REV1

Page 28 of 44

INSTALLATION UND WECHSELN DER

BATTERIE

Der Thermo-Hygrometer benötigt eine UM-4 oder “AAA“ Batterie
(1.5V. D.C.)

Befolgen Sie bitte die nachstehenden Anweisung bei der
Installierung oder Auswechseln der Batterie.

1. Schieben Sie den Deckel des Batteriefaches in Richtung des
Pfeiles.

2. Legen Sie die Batterie so ein, wie die Polaritätssymbole
(+ und-) im Inneren des Faches zeigen.

3. Schließen Sie das Fach.

Achtung: Nach Auswechseln der Batterie benötigt das Gerät etwas
Zeit, um eine neue Messung für Temperatur und Feuchtigkeit
vorzunehmen. Die Anzeige wird für ein bis zwei Sekunden blank
sein, bevor die neue Messung erscheint.

HINWEIS ZUM SCHUTZ UNSERER

UMWELT / BATTERIEENTSORGUNG

Batterien gehören nicht in den Hausmüll. Als Verbraucher sind Sie
gesetzlich verpflichtet, gebrauchte Batterien zurückzugeben. Sie
können Ihre alten Batterien bei den öffentlichen Sammelstellen in
Ihrer Gemeinde oder überall dort abgeben, wo Batterien der
betreffenden Art verkauft werden.

ANZEIGE UND FUNKTIONEN

Innerer oder
äußerer
Temperaturindikator

Komfortindikator

Innere oder äußere
Temperatunrmessung

Innere relative
Feuchtigkeitsmessung

GEBRAUCHSANWEISUNG

Diese Thermo-Hygrometer wird entweder die innere Temperatur (die
Lufttemperatur wird von dem Fühler im inneren des Gerätes gemessen)
oder die äußere Temperatur (die Luftemperatur wird von dem Fühler im
inneren des Fühlers gemessen) und die innere relative Feuchtigkeit (die
relative Feuchtigkeit wird von dem Fühler im inneren des Gerätes
gemessen) messen und anzeigen.

Es kann so eingestellt werden, daß die innere/äußere maximal oder
minimale Temperatur und die innere relative Feuchtigkeit angezeigt wird.

Achtung:

Wenn die äußere Temperatur außerhalb der
Messungsskala liegt, wird die Anzeige ‘-50’ (

Temperaturen unterhalb -50°C/-58°F), oder ‘70’ (
Temperaturen oberhalb von 70°C/ 158°F), blinkend anzeigen.

Wenn die innere Temperatur außerhalb der Messungsskala liegt (unterhalb
von 0°C/32(°F) wird die Anzeige verschwinder oder falls es oberhalb
von 50°C/122°F sein sollte, wird die Anzeige Schwarz.

Dieses Thermo-Hygrometer wird die Innere / äußere Temperatur
Maximum, innere / äußere Temperatur Minimum und
Feuchtigskeitsschwankungen weiterspeichern, egal obes gerade aktuelle,
Maximum oder Minimum Temperaturwerte anzeigt.

2

°

C) / ‘-58’ (°F) (für

°

C)/ ’158’ (°F) (für

EINSTELLUNG DER INNEN - ODER

P/N.: 086L001545-338 REV1

Page 29 of 44

AUSSENTEMPERATURANZEIGE

Dieses Gerät zeigt entweder die innere oder äußere
Temperaturmessung an. Möchten Sie die Anzeige zwischen der
inneren oder äußeren Messung ändern,so drücken Sie auf den

[IN/OUT] Knopf.
Achtung:

Wenn die Messung auf der Anzeige die innere Temperatur anzeigt,
so wird das Zeichen “IN” auf der Anzeige erscheinen. Wenn die
Messung auf der Anzeige die Außentemperatur anzeigt, so wird
das Zeichen “OUT” auf der Anzeige erscheinen.

1. Entfernen Sie die Schutzkappe vom Sensorenkopf.

2. Stecken Sie die Außensonde in die Sensorenbuchse und
drücken Sie den Kippschalter [IN/OUT], um das Display der
Außentemperatur zu aktivieren. Auf dem Display erscheint
“OUT” zur Anzeige der Außentemperatur.

Drücken Sie einmal die Taste [IN/OUT], um zum Ablesen der
Innentemperatur zu kippen. Die Anzeige “IN” erscheint. (Es
bleibt dem Benutzer überlassin, ob er die Außensensorensonde
am Hauptgerät stecken läßt oder davon entfernt.

ABRUF/LöSCHEN DER GESPEICHER TEN

TEMPERATUR UND

FEUCHTIGKEITSMESSUNGEN

Dieses Thermo-Hygrometer wird automatisch die Maximum /
Minimum Temperaturwerte und relative Luftfeuchtigkeitswerte
speichern. Sie können diese Werte abrufen oder löschen, indem
Sie die folgenden Schritte befolgen:

Maximum Schalter Anzeige

Aktuelle 23°C
Temperatur/ 68%
Feuchtigkeit

Abruf der [Max] einmal drücken MAX 28°C
Maximum MAX 78%
Temperatur/ (‘Max’ Indikator;
Feuchtigkeit Zeigt die maximale

Löschen der [MEMORY CLEAR] MAX 23°C
maximalen 1x drücken MAX 68%
Temperatur/ (Anzeige zeigt neue
Feuchtigkeit Messung der

Rückkehr zur [MAX] 1x drücken, 23°C
aktuellen während die Anzeige 68%
Temperatur/ die max. Temp. und (“MAX” Indikator
Feuchtigkeit Feuchtigkeit anzeigt verschwindet)

3

Temp. und
Feuchtigkeit)

Temperatur und
Feuchtigkeit)

DE

DE

P/N.: 086L001545-338 REV1

Page 30 of 44

Maximum Schalter Anzeige

Aktuelle 23°C
Temperatur/ 68%
Feuchtigkeit

Abruf der [MIN] einmal drücken MIN 18°C
Minimum MIN 58%
Temperatur/ (“Min” Indikator;
Feuchtigkeit Zeigt die minimale

Löschen der [MEMORY CLEAR] MIN 23°C
minimalen CLEAR] 1x drücken MIN 68%
Temperatur/ (Anzeige zeigt
Feuchtigkeit neue Messung der

Rückkehr zur [MIN] 1x drücen, 23°C
aktuellen während die Anzeige 68%
Temperatur/ die min. Temp. und (“MIN” Indikator
Feuchtigkeit Feuchtigkeit anzeigt verschwindet)

Wenn Sie den Speicher löschen, können Sie von Zeit zu Zeit, die
max ./ min. Werte einer bestimmten Zeitspanne ersehen.

Temp. und
Feuchtigkeit)

Temperatur und
Feuchtigkeit)

KOMFORTINDIKATOREN UND DIE

VERSTEHEN DER

WERTE DER RELATIVEN FEUCHTIGKEIT

Dieses Gerät zeigt die relative Feuchtigkeit im Raum auf und diese
ist temperaturkompensiert. Zur selben Zeit werden die
Komfortindikatoren – COMFORT, WET, oder DRY
(komfortabel, feucht oder trocken) Ihnen anzeigen, ob die
Feuchtigkeit im Raum gerade richtig, zu feucht oder zu trochen
ist.

Die Komfortindikatoren werden auf der Anzeige erscheinen, wenn
die folgenden Sachen gegeben sind.

Indikator- Temperatur Feuchtigkeit Zeigt an, daß
symbole auf spanne spanne die aktuelle
der Anzeige (innen) Innenumgebung

COMFORT 20°C bis 25°C 40% RF bis die Idealspanne

komfortabel (68°F bis 77°F) 70% RF für Temp. &

WET Über Zu feucht

naß 70% RF

DRY Unter Zu trocken

trocken 40% RF

4

Volle Skala

Feuchtigkeit

Kein Unter 20°C 40% RF bis No comment

P/N.: 086L001545-338 REV1

Page 31 of 44

Indikator (68°F) oder 70% RF

Über 25°C

(77°F)

EINSTELLUNG DER

TEMPERATURMESSEINHEIT

Der Schalter auf der Rückseite des Gerätes erlaubt ihnen zwischen
Celsius (°C) und Fahrenheit (°F) zu wählen. Stellen Sie den Schalter
auf ‘°C’ für Celsius und ‘oF’ für Fahrenheit.

‘°C’ Position ‘°F’ Position

WIEDEREINSTELLUNG DES GERäTES

Falls Ihr Thermo-Hygrometer mal nicht richtig funktionieren sollte,
so nehmen Sie die Batterien für 4 – 5 Sekunden heraus und setzen
Sie dieselbe wieder ein.

BEFESTIGUNG DES

TEMPERATURFüHLERS FüR DIE

AUSSENTEMPERATUR

Der Temperaturfnhler fnr die Außentemperatur wird wie folgt
befestigt:

1. Drehem Sie eine Schraube in die Wand, wo der Draht des Fühler
befestigt werden soll.

2. Legen Sie den Draht durch ein Fenster.

3. Verbinden Sie den Fühler mit dem Draht.

INNEN AUSSEN

DE

Messung in °C Messung in °F

ANZEIGE FüR SCHWACHE BATTERI

Falls die Spannung der Batterien auf einen niedrigen Pegel abfällt
erscheint in der rechten oberen Ecke des Displays ’BATT. Tauschen
Sie die Batterie aus sobald die Anzeige ’BATT’ aufleuchtet.

Außentemperaturfühler

Screw

Drahtbefestigung

Achtung: Setzen Sie den Fühler nicht der direkten Sonne oder
Regen aus.

5

DE

P/N.: 086L001545-338 REV1

Page 32 of 44

FREISTEHEND ODER

HäNGEV ORRICHTUNG

Freistehend:

Klappen Sie den Plastikständer auf der Rückseite des Thermo-Hy­grometers aus, um das Gerät auf eine flache Oberfläche zu stellen.

Wandhängend:

Das Thermo-Hygrometer wird wie folgt an einer Wand angebracht:

1. Schrauben Sie eine Schraube in die Wand, bis noch 3,5 mm
hervorstehen.

2. Hängen Sie das Thermo-Hygrometer an der Hängevorrichtung
auf der Rückseite des Gerätes an der Schraube auf.

Achtung: Um eine akkurate Messung zu erhalten, sollte das Gerät
an einem Platz angebracht sein, wo die Luft gut zirkulieren kann.

VORSICHTSMASSNAHMEN

Dieses Gerät wird Ihnen bei schonender Behandlung viele Jahre
nützlich sein. Beachten Sie dennoch die wenigen nachfolgenden
Vorsichtsmaßnahmen:

1. Tauchen Sie das Gerät nicht in Wasser.

2. Reinigen Sie das Gerät niemals mit scheuernden oder scharfen
Reinigern. Diese könnten die Plastikteile beschädigen, und die
elektronischen Schaltkreise korrodieren.

3. Setzen Sie das Gerät nicht irgendwelcher Gewalteinwirkung,
Erschütterungen, Staub, extremen Temperaturen oder
Feuchtigkeit aus, da dadurch Funktionsstörungen, kürzere

Lebensdauer und Batterieschäden sowie Gehäuseverformungen
verursacht werden können.

4. Nehmen Sie keine Änderungen an den inneren Komponenten
des Gerätes vor. Dadurch erlischt die Garantie für das Gerät
und es können andere Schäden verursacht werden. Im Inneren
des Gerätes befinden sich keine Teile, die vom Benutzer selbst
gewartet werden müssen.

5. Verwenden Sie nur neue Batterien des in der
Bedienungsanleitung angegebenen Typs. Mischen Sie niemals
alte und neue Batterien, da alte Batterien auslaufen können.

SPEZIFIKATIONEN

Betriebstemperatur : 0°C bis +50°C (32°F bis + 122°F)

Temperaturmeßskala : 0°C bis +50°C (+32°F bis +122°F)
(Einheit)

(Sensor) : -50°C bis 70°C (-58°F bis + 158°F)

Auflösung der : 1°C (2°F)
Temperaturanzeige
(Gerät und Fühler)

Spanne der : 25 bis 95% RF (bei 25°C/77°C)

Auflösung der
Feuchtigkeitsanzeige : 1% RF

Länge des Sensorabels : 3 Meter

6

Feuchtigkeitsmessungen

Größe : 117 X 107 X 20,5mm

P/N.: 086L001545-338 REV1

Page 33 of 44

Gewicht : 174 Gramm (ohne Batterien)

(H x B x T)

VORSICHT

- Aufgrund von Einschränkungen der
Druckmöglichkeiten kann die Darstellung der Anzeige
in dieser Bedienungsanleitung von der tatsächlichen
Anzeige abweichen.

- Der Inhalt dieser Bedienungsanleitung darf nicht ohne
die Zustimmung des Herstellers vervielfältigt werden.

- Änderungen vorbehalten

DE

7

P/N.: 086L001545-338 REV1

Page 34 of 44

TERMO-HIGRóMETRO

P/N.: 086L001545-338 REV1

Page 35 of 44

ELECTRóNICO

INSTRUCCIONES DE FUNCIONAMIENTO

- Gracias por comprar este Termo-Higrómetro.

- Su Termo-Higrómetro es una muestra superior de diseño y
elaboración.

- Para obtener los máximos resultados de sus funciones, por
favor, asegúrese de leer este manual de instrucciones
cuidadosamente.

- Mantenga este manual a mano para futuras referencias.

MODELO: JB913R

NTRODUCCION

CARACTERISTICAS

- Termo-Higrómetro electrónico con pantalla grande.

- La pantalla muestra simultáneamente las temperaturas del
interior / exterior y la humedad relativa del interior.

- Indicator de confort, que muestra las condiciones interiores de
temperaturay humedad.

- Función de la memoria para grabar temperaturas máximas y
mínimas previas y humedad relativa mostrádolo en pantalla.

- Interruptor sensor separable externo.

- Característica de compensación de temperatura, asegurándo
con precisión la medida de la humedad relativa sin ser ésta
afectada por cualquier cambio de temperatura.

- Selectivo °C o °F.

- Se puede montar en la pared o en su propio pié.

1

ES

ES

P/N.: 086L001545-338 REV1

Page 36 of 44

DESCRIPCION DE LAS PARTES

Pantalla de PCL

VISTA FRONTAL

Borrar memoria Gancho Conector de °C o °F

Max
Min
In/Out

(Dentro/Fuera)

INSTALAR Y CAMBIAR LA PILA

EI Termo-Higrómetro utiliza una pila UM-4 ó tamaño “AAA”. (1,
5v DC).

Siga los siguientes pasos para instalar o cambiar la pila:

1. Corra la puerta del compartimento de la pila en dirección de la
flecha.

2. Inserte la pila siguiendo los signos de polaridad (+/-) marcados
en el interior del compartimento.

3. Vuelva ha colocar la puerta del compartimento de la pila.

Nota: una vez instalada o cambiada la pila, la pantalla aparece
cubierta de segmentos durante 1 ó 2 segundos, a continuación
muestra la temperatura y humedad relativa ambiente.

Probeta sensor de
temperatura de
exteriores

Cable adjunto

VISTA POSTERIOR

Interruptor densor
separable externo

Pie

Puerta del
compartimento
de la pila

Indicador de
temperaturas de
exteriores/
interiores

Indicador de
comfort

2

PANTALLA Y FUNCIONES

Lectura de
temperaturas de
interiores/
exteriores

Lectura de la humedad
relativa de interiores

FUNCIONES GENERALES

P/N.: 086L001545-338 REV1

Page 37 of 44

Este Temo-Higrómetro puede medir o monstrar la temperatura de
interior (el aire de la temperatura se mide con un sensor interno en
la unidad) o la temperatura del exterior (la temperatura exterior se
mide con un sensor interno en la probeta) y también la humedad
relativa de interiores (medidad con un sensor interno en la unidad).

Se puede ajustar para que la pantalla muestre la temperatura max /
min y la humedad relativa grabada.

Nota:

Cuando la temperatura del exterior ha sobrepasado la tabla de
temperatura un dígito pestañea en la pantalla,-50
–50°C,-58°F) ó 70

Cuando la temperatura del interior está fuera de las tablas de
temperaturas ajustada (bajo 0°C, 32°F) la pantalla se apaga (por
encima de +50°C,+122°F).

EI Termo-Higrómetro continuará grabando los cambios de la
temperatura máxima de interiores / exteriores, temperatura mínima
de interiores / exteriores y humedad relativa, aunque en la pantalla
se muestre la lectura de la temperatura máxima / minima actual.

°C, 158°F (por encima de + 70°C,+158°F)

°C, -58°F (bajo

COMO SELECCIONAR LA MUESTRA EN

PANTALLA DE TEMPERATURA DE

INTERIOR O DE EXTERIOR

La unidad puede mostrar en pantalla la lectura de la temperatura
de interior o la de exterior. Para ver en pantalla la temperatura de
interior o exterior presione el botón de IN (dentro) o OUT (fuera),
sirve también para actualizar la temperatura.

Nota:

EI indicador de IN (dentro) aparecerá en pantalla cuando la
temperatura que se muestra es de interior, el indicador de OUT
(fuera) apareceá en pantalla cuando la temperatura que se muestra
es de exterior.

1. Saque la tapa protectora del sensor.

2. Enchufe la sonda a la clavija del sensor y presione el botó(IN/
OUT) para cambiar el monitor. EI indicador OUT aparecerá
para señalar el exterior.

Apriete una vez el botón IN/OUT una vez para cambiar la lectura
del monitor de interior. EI indicador “IN” es visualizado. (Es a
voluntad del unuario dejarel sensor en el exterior, lejos de la unidad
prinicipal.)

3

ES

ES

P/N.: 086L001545-338 REV1

Page 38 of 44

COMO HACER QUE SALGA EN

PANTALLA O BORRAR LA MEMORIA

ALMACENADA DE LA TEMPERATURA Y

DE LA HUMEDAD RELATIVA

EI Termo-Higrómetro grabará automáticamente la lectura de las
temperaturas max / min y humedad relativa. Ud. puede hacer que
estas temperaturas grabadas aparezcan en pantalla o borrarlas de
la siguiente manera:

Maximo Boton a presionar Pantalla

ambiente 23°C
temperatura 68%

hacer aparecer presionar botón MAX 28°C
la temperatura/ MAX una vez MAX 78%
humedad (el indicador de MAX
max. Temperatura/humedad

borrar la presionar botón MAX 23°C
temperatura/ MRMORY MAX 68%
humedad CLEAR (la pantalla se
máxima una vez actualiza con la

volver a la presionar MAX una 23°C
temperatura/ vez más mientras las 68%
humedad temperaturas max/min (el indicador de
actual y humedad aparece en MAX desaparece)
pantalla humidity display

MAX en pantalla)

temperatura y
humedad actual)

Maximo Boton a presionar Pantalla

temperatura 23°C
humedad 68%
actual

hacer aparecer presione MIN MIN 18°C
en pantalla una vez MIN 58%
la temperatura/ (indicador de MIN,
hume dad temp/humedad min
minima en pantalla)

borrar la presione MIN 23°C
temp/hume MRMORY MIN 68%
dad min CLEAR una vez (pantalla aparece con

Vover a la presione MIN una 23°C
temp/ vez, mientras la 68%
humedad temp/humedad Toda (el indicador de
actual la tabla min aparece en

Seguro que a Ud. quiere borrar la memoria de vez en cuando y
también grabar las max / min en períodos específicos.

4

la temperatura y
humedad actual)

pantalla MIN
desaparece)

COMO LEER LA HUNEDAD RELATIVA Y

P/N.: 086L001545-338 REV1

Page 39 of 44

LOS INDICADORES DE CONFORT

La unidad muestra la humedad relativa del interior, al mismo tiempo
los indicadores de confort: CONFORT, WET (HUMEDO), DRY
(SECO) le mostrarán si el ambiente es confortable, húmedo o seco.

Los indicadores de confort aparecen en pantalla cuando las
siguientes condiciones son satisfactorias:

Indicador

de temperatura humedad como esta el

pantalla (Interior) ambiente actual:

COMFORT 20°C a 25°C 40% RH a Humedad y

HUMEDO Por encima Demasiada

SECO Por debajo Humedad

No hay Por debajo de 40% RH a No commenta
indicador 20°C (68°F) o 70% RH

Tablas de Tabla de Muestra

(68°F a 77°F) 70% RH temperatura

70% RH humedad

40% RH inadecuada

por encima de
25°C (77°F)

ideales

COMO SELECCIONAR LAS UNIDADES DE

MEDIDA DE TEMPERATURA

EI conector está situado en la parte posterior de la unidad del Termo­Higrómetro para seleccionar entre grados centígrados y fahrenheit.
Ajuste el conector a °C para seleccionar grados centígrados y en
°F para seleccionar Fahrenheit.

Posicion °C Posicion °F

Lectura en °C Lectura en °F

SEÑAL INDICATIVA DE PILA EXHAUSTA

Si el voltaje de la batería es bajo, el indicador “BATT” será
visualizado en la parte superior derecha del monitor. Cambie la
batería cuando el indicador “BATT” sea visualizado.

COMO REAJUSTAR LA UNIDAD

Si su Termo-Higrómetro no funciona apropiadamente, saque la pila
de la unidad durante 4 ó 5 segundos, a continuación vuelva ha
instalar la pila.

5

ES

ES

P/N.: 086L001545-338 REV1

Page 40 of 44

INSTALAR LA PROBETA SENSOR DE

TEMPERATURA DE EXTERIORES

Instale la probeta sensor de exteriores siguiendo las siguientes
instrucciones:

1. Coloque un tornillo en la pared exterior donde quiera poner la
probeta, para así fijar el cable a la pared.

2. Guíe el cable de la probeta a través de la ventana.

3. Coloque la probeta sensor en el cable.

INTERIOR EXTERIOR

Probeta
sensor de
exteriores

Tornillo

Nota: Coloque la probeta fuera del alcance de la luz directa del sol
y de fuertes precipitaciones.

Cable

PIE Y MONTAJE EN LA PARED

Pie:

Tire hacia afuera del pié situado en la parte posterior de la unidad
del Termo-Higrómetro para poder colocarlo sobre una mesa o
superficie plana.

Montaje en la Pared:

Siga los siguientes pasos:

1. Coloque un tornillo en la pared donde haya elegido para situar
la unidad haciendo salir el tornillo 3, 5mm de la pared.

2. Cuelgue la unidad por el gancho situado en la parte posterior
del Termo-Higrómetro en le tornillo.

Nota: para que las lecturas sean precisas, debe instalar su Termo­Higrómetro en un área donde el aire sea fluido.

PRECAUCIONES

Este producto está diseñado para ofrecerle años de servicio
satisfactorio si lo maneja cuidadosamente. Aquí hay unas pocas
precauciones:

1. No lo sumerja en agua

2. No limpie la unidad con materiales abrasivos o corrosivos. Se
puede dañar las partes de plástico y corroer el circuito eléctrico.

3. No someta la unidad a fuerzas excesivas, sacudidas, polvo,
temperatura o humedad que puede causar un mal
funcionamiento, acortar la duración electrónica, dañar las pilas
y distorsionar algunas partes.

4. No juegue con los componentes internos de la unidad. El
hacerlo invalidaría la garantía en la unidad y podría causar

6

daños innecesarios. La unidad no contiene partes que puedan

P/N.: 086L001545-338 REV1

Page 41 of 44

utilizarse por el usuario.

5. Use solo pilas nuevas como se especifica en el manual del
usuario. No mezcle pilas nuevas y usadas ya que las usadas
pueden licuar.

6. Lea siempre el manual del usuario por completo antes de usar
la unidad.

SPECIFICATIONS

Temperatura : 0°C a 50°C (32°F to + 122°F)

Tabla de
Temperatura (unidad) : 0°C a 50°C

(probeta) : -50°C a 70°C

Temperatura resolución : 1°C (2°F)
(unidad/probeta)

Tabla de medidas de : 25 a 95% RH a 25°C (77°C)
humedad

Humedad resolución : 1% RH

Largo del cable sensor : 3 meter

Dimensiones : 117 X 107 X 20.5mm

Peso : 174 gr (sin pila)

(32°F a 122°F)

(-58°F a + 158°F)

PRECAUION

- El contenido de este manual está sujeto a cambio sin
aviso previo.

- Debido a las limitaciones de impresión, las pantallas
mostradas en este manual podrían diferir de la
pantalla real.

- Se prohibe reproducir el contenido de este manual sin
el permiso del fabricante.

7

ES

P/N.: 086L001545-338 REV1

Page 42 of 44

P/N.: 086L001545-338 REV1

Page 43 of 44

P/N.: 086L001545-338 REV1

Page 44 of 44

10

086L001545-338
