Bedienungsanleitung
operating instructions
cane/curve/rocky
IP-134-1000/IP-105-1000/IP-111-1000/IP-111-1001
Funktionssessel functional armchair
Identifikationsdaten
Hersteller: ipdesign ist eine Marke der
Benennung:
Seriennummer:
Baujahr:
BW Bielefelder Werkstätten
Potsdamer Straße 180
D-33719 Bielefeld
cane IP-134-1000
curve IP-105-1000
rocky IP-111-1000, IP-111-1001
EG-Konformitätserklärung
Im Sinne der Maschinenrichtlinie 98/37/EG, Anhang II A
Hiermit erklärt die
Firma
dass es sich bei den
Funktionssessel
um ein Produkt im Sinne der Maschinenrichtlinie handelt und dass sie folgenden einschlägigen Bestimmungen
entspricht: Maschinenrichtlinie 98/ 37/EG, EMV-Richtlinie 2004/ 108/EG
Folgende europäischen harmonisierte Normen wurden angewandt*:
EN 12520 V
EN 1022
EN 61000
EN 1050
Diese Konformitätserklärung erlischt, wenn an dem Funktionsmöbel oder an Teilen des Funktionsmöbels wesentliche
Veränderungen ohne schriftliche Erlaubnis des Herstellers durchgeführt werden.
* Bezüglich der von Unterlieferanten angewandten Normen siehe deren gesonderte EG-Konformitäts- oder Herstellererklärungen
Name: Meinolf Helmig
Funktion:
Betriebsleitung
ipdesign ist eine Marke der
BW Bielefelder Werkstätten
Potsdamer Straße 180
D-33719 Bielefeld
cane/curve/ rocky
Möbel für den Wohnbereich – Sitzmöbel – sicherheitstechnische Anforderungen (1996)
Sitzmöbel – Bestimmung der Standsicherheit (1996)
Elektromagnetische Verträglichkeit (EMV) (2006)
Sicherheit von Maschinen – Leitsätze zur Risikobeurteilung (1997)
Ort,
Datum:
Unterschrift:
deutsch
Inhalt
Inhalt
1. Benutzerinformationen 2
1.1 Vorwort zur Betriebsanleitung
1.2 Hinweise für den Benutzer
2. Allgemeine Sicherheitshinweise 3
2.1 Bestimmungsgemäße Verwendung
2.2 Vorhersehbarer Missbrauch
2.3 Umbauten oder Veränderungen
3. Produktbeschreibung 5
3.1 Technische Daten
3.2 Bedienung des Polstermöbels
4. Sicherheit 9
4.1 Allgemeines
4.2 Hinweise zu Zeichen, Symbolen
und Kennzeichnungen
4.3 Restrisiko
5. Transport und Aufstellung 11
5.1 Transport
5.2 Aufstellung
5.3 Umweltschutz
english as from page 13
1. Benutzerinformationen
1.1 Vorwort zur Betriebsanleitung
1.2 Hinweise für den Benutzer
Die Betriebsanleitung soll es Ihnen erleichtern,
das Polstermöbel kennen zu lernen und in dessen
bestimmungsgemäßen Einsatzmöglichkeiten zu
nutzen.
Die Betriebsanleitung enthält wichtige Hinweise
um das Möbel sicher und sachgerecht benutzen zu
können. Ihre Beachtung hilft Gefahren zu vermeiden, Reparaturkosten und Ausfallzeiten zu vermindern und die Zuverlässigkeit und Lebensdauer zu
erhöhen.
Der Benutzer des Möbels darf ohne Genehmigung
des Herstellers keine An- und Umbauten sowie
Veränderungen vornehmen, die die Sicherheit beeinträchtigen könnten.
Zur Verwendung kommende Ersatzteile müssen
durch den Hersteller genehmigt sein. Dies ist bei
Original-Ersatzteilen aus der jeweils gültigen Ersatzteilliste immer gewährleistet.
2
deutsch
2. Allgemeine Sicherheitshinweise
2.1 Bestimmungsgemäße Verwendung
Das Modell cane/curve/rocky ist ein Sessel mit stufenlos verstellbarem Rückenteil und ausziehbarem
Fußteil. Bei der Ausführung mit Kopfsteilverstellung
lässt sich das Kopfteil neigen und stufenlos in der
Höhe variieren.
Das Polstermöbel ist nur im allgemeinen Wohnbereich aufzustellen. Es eignet sich nicht für Nassund Außenbereiche!
Jeder darüber hinausgehende Gebrauch gilt als
nicht bestimmungsgemäß.
Für hieraus resultierende Schäden haftet der
Hersteller nicht; das Risiko hierfür trägt allein der
Benutzer.
3
2. Allgemeine Sicherheitshinweise
2.2 Vorhersehbarer Missbrauch
2.3 Umbauten oder Veränderungen
Für Schäden, die sich aus nicht bestimmungsgemäßer Verwendung und Nichtbeachtung der Hinweise
dieser Betriebsanleitung ergeben, trägt der Benutzer
die alleinige Verantwortung. Der Hersteller übernimmt keine Haftung.
Verboten ist:
das Herumspringen auf dem Möbel.
das Sitzen auf der Beinauflage sonstiger
Funktionsteile.
das Stehen auf dem Möbel (insbesondere der
Beinauflage).
das Schieben oder Ziehen des Möbels an beweg-
lichen Teilen.
eigenmächtige Umbauten oder Veränderungen.
Eigenmächtige sicherheitsrelevante Veränderungen und Umbauten an dem Polstermöbel sind aus
Sicherheitsgründen verboten und schließen eine
Haftung des Herstellers für daraus resultierende
Schäden aus.
4
deutsch
3. Produktbeschreibung
3.1 Technische Daten
Das Modelle cane, curve und rocky werden mit stufenlos verstellbarer Rückenlehne
und herausziehbarem Fußteil geliefert. Das Modell rocky ist auch mit Kopfteilverstellung erhältlich.
Benennung: cane/curve / rocky
Geräteart: Funktionsmöbel
IP-111-1001
Sessel mit
Kopfteilverstellung
76
cane
Maße cm
Breite
IP-134-1000
Sessel
81
curve
Maße cm
Breite
IP-105-1000
Sessel
62
rocky
Maße cm
Breite
IP-111-1000
Sessel ohne
Kopfteilverstellung
76
Tiefe
Höhe
Sitzhöhe
Sitztiefe
82/143/189
113
42
52
Tiefe
Höhe
Sitzhöhe
Sitztiefe
85/145/180
106
41
51
Tiefe
Höhe
Sitzhöhe
Sitztiefe
81/116/174
104
41
56
81/116/174
104
41
56
5
ipdesign ist eine Marke der/is a brand of
BW BIELEFELDER WERKSTÄTTEN
Heinz Anstoetz Polstermöbelfabrik KG
Potsdamer Straße 180 · D-33719 Bielefeld
Phone +49 521 9883433-0
Fax +49 521 9883433-9
www.ipdesign.de · ip-kontakt@jab.de
3. Produktbeschreibung
3.2 Bedienung des Polstermöbels
Die Bedienung des Polstermöbels cane/curve / rocky
erfolgt nur durch Gewichtsverlagerung und Bedienen des Feststellhebels. Der Hebel löst die Verriegelung der entsprechenden Rückenstellung. Für die
Rückstellung ist eine Gasdruckfeder eingebaut.
Um das Rückenteil verstellen zu können, muss
der Anwender je nach gewünschter Einstellung
den Hebel zu sich hin bewegen und das Rückenteil
be- oder entlasten.
Die Kraft der Gasdruckfedern bewirkt, dass sich das
Rückenteil bei Entlastung nach oben bewegt.
Bei Belastung muss der Anwender mittels Gewichtsverlagerung gegen die Federkraft drücken und die
gewünschte Einstellung durchführen.
Bei dem Modellen cane und curve hat der Anwender die Möglichkeit, die Kopfstütze
separat einzustellen. Die Verstellung der Kopfstütze erfolgt durch die manuelle Einstellbewegung.
6
deutsch
3. Produktbeschreibung
Die Kopfstütze bei dem Modell rocky mit Kopfteiverstellung ist stufenlos höhenverstellbar. Die gewünschte Neigung erreichen Sie durch manuelle Betätigung.
Benutzung des Feststellhebels
Hebel nach oben ziehen Entriegeln des Rückenteils
Hebel loslassen Verriegeln des Rückenteils
Nicht auf das Rücken- oder Fußteil setzen oder stellen!
Maximale Belastung: Rückenteil 70 kg, Fußteil 15 kg
Besondere Vorsicht!
Während der Betätigung der manuellen Funktionen muss der Benutzer
sicherstellen, dass sich keine Personen, insbesondere Kinder im Gefahrenbereich der bewegten Teile aufhalten oder in Gefahrenbereiche eingreifen!
Die Gefahrenbereiche befinden sich im Bereich der Funktionsteile (z.B.
Mechanik der Rückenlehne, inkl. Führungskonstruktionen).
7
3. Produktbeschreibung

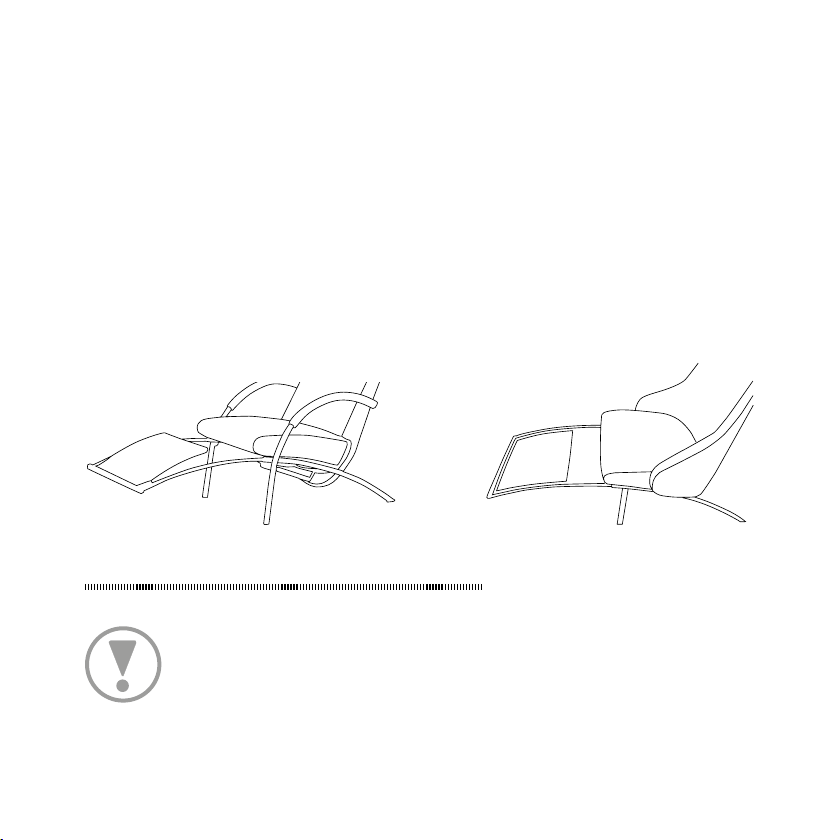

Der Anwender hat zudem die Möglichkeit, eine Beinauflage separat unter dem
Sessel hervorzuziehen. Durch Anheben und Verschieben ist eine Schrägstellung
des Fußteils möglich. Bei Rückverstellung zuerst die Schrägstellung entfernen.
Nicht auf die Beinauflage setzen oder stellen!
Maximale Belastung : 15 kg
Vorsicht:
Der Sessel kann nach vorne kippen, wenn die Fußstütze belastet
wird.
8
deutsch
4. Sicherheit
4.1 Allgemeines
Das in der Betriebsanleitung beschriebene Polstermöbel ist nach Stand der Technik gebaut und betriebssicher.
Gefahrenstellen sind entsprechend den Vorschriften
abgesichert. Jedoch können dennoch von dem
Polstermöbel Gefahren ausgehen, wenn es unsachgemäß oder zu nicht bestimmungsgemäßem Gebrauch
eingesetzt wird.
Hinweis!
Das Polstermöbel darf nur in einwandfreiem
Zustand betrieben werden!
Für die Reinigung dürfen nur geeignete
Reinigungsmittel verwendet werden. Sicherheits hinweise über Reinigungsmittel beachten.
Die Sicherheitshinweise müssen befolgt werden.
Unterlassen Sie Arbeiten, welche die Sicherheit
beeinträchtigen!
Es dürfen grundsätzlich keine Schutzabdeck-
ungen umgangen, demontiert und/oder außer
Betrieb gesetzt werden.
9
4. Sicherheit
4.2 Hinweise zu Zeichen, Symbolen und Kennzeichnungen
In der Betriebsanleitung werden folgende Benennungen bzw. Zeichen
für die Kennzeichnung der Gefahrenstellen verwendet:
Warnung vor einer Gefahrstelle!
Dieses Symbol weist darauf hin, dass Gefährdungen durch die
Nichteinhaltung von Schutzmaßnahmen bestehen.
Warnung vor Handverletzungen!
Es besteht die Gefahr, dass die Hände eingequetscht, eingezogen
oder anderweitig verletzt werden können.
Hinweis!
Es beinhaltet einen Vorgang von speziellem Interesse oder Wichtig-
keit
4.3 Restrisiko
Das Polstermöbel ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei ihrer Verwendung Gefahren für den
Benutzer oder Dritte entstehen.
10
deutsch
Niemals Schutzeinrichtungen entfernen oder durch Veränder ungen am Polstermöbel außer Kraft setzen!
Störungen, die die Sicherheit des Polstermöbels beeinträchtigen
können, sind umgehend zu beseitigen!
Informieren Sie umgehend den Kundenservices.
Während der Verstellung nicht in den Verfahrbereich der
Mechanik fassen!
Bei der ersten Benutzung muss sich der Anwender davon über
zeugen, dass alle Sicherheits- und Schutzeinrichtungen sowie die
Bedienelemente korrekt funktionieren und keine Schäden vor liegen.
Eingetretene Veränderungen oder Funktionsstörungen sind
sofort der zuständigen Stelle (Kundendienst) zumelden.
Das Polstermöbel ist ggf. sofort stillzusetzen.
5.1 Transport
4. Sicherheit
5. Transport und Aufstellung
Beim Transport des Polstermöbels zum endgültigen Standort ist folgendes zu
beachten:
Transportieren Sie das Polstermöbel nur mit 2 oder mehreren Personen
Schieben oder ziehen Sie das Polstermöbel nicht, sondern heben Sie es vorsichtig an
Entfernen Sie die Verpackung erst am endgültigen Aufstellungsort
Öffnen Sie die Verpackung nicht mit scharfen oder spitzen Gegenständen
11
5. Transport und Aufstellung
5.2 Aufstellung
Für eine ordnungsgemäße und sichere Aufstellung des Polstermöbels ist es unbedingt
erforderlich, dass eine ebene Aufstandsfläche vorhanden ist.
Bei Unebenheiten der Aufstandsfläche besteht die Gefahr, dass das Polstermöbel
umkippt.
Um einen geeigneten Aufstellungsort zu finden beachten Sie bitte, dass das Polstermöbel dem Verwendungszweck entsprechend in Wohnräumen aufgestellt wird.
Beachten Sie, dass:
genügend Freiraum zum Bedienen und Ausführen der Funktionen
vorhanden ist.
das Polstermöbel vor direkter Licht- und Sonneneinstrahlung sowie
vor intensiver Wärmeeinwirkung geschützt ist.
das Polstermöbel bei normalem Wohnklima einzusetzen ist.
5.3 Umweltschutz
Achtung:
Bei Entsorgung des Polstermöbels sind die gesetzlichen Pflichten zur
Abfallvermeidung und ordnungsgemäßen Verwertung/Beseitigung
einzuhalten!
Für die Beschaffung von Ersatz- und Verschleißteilen wenden Sie sich bitte an den Händler oder Kundendienst.
12
english
Table of contents
1. End-user information 14
1.1 Foreword on operating instructions
1.2 Information for the end user
2. General safety information 15
2.1 Intended usage
2.2 Foreseeable misuse
2.3 Modifications or adjustments
3. Product description 17
3.1 Technical data
3.2 Furniture instructions
4. Safety 21
4.1 General information
4.2 Information on symbols, pictograms
and labels
4.3 Residual risk
5. Transport and setting up 23
5.1 Transport
5.2 Setting up
5.3 Environmental protection
13
1. End-user information
1.1 Foreword on operating instructions
1.2 Information for the end user
These operating instructions are intended to help
you learn more about your new upholstered
furniture product and use it in the ways that it was
intended for.
These instructions contain important information
that enable you to use the furniture in a safe and
appropriate manner. Observing these instructions
will help you to prevent taking risks, keep repair
costs and breakdowns to a minimum and increase
the reliability and service life of your product.
The end user of this furniture product may not
undertake any kind of enhancement,modification or
adjustment of the furniture product that may pose
a risk to health or safety without authorisation from
the manufacturer.
Spare parts to be used must be approved by the
manufacturer. Such approval is always guaranteed
when using original spare parts.
14
english
2. General safety information
2.1 Intended usage
cane/curve / rocky is an armchair with a variably
adjustable backrest and a foldout foot section. In
the model with head rest adjustment, the head rest
may be tilted and smoothly adjusted in height.
This upholstery furniture product should only be
installed in a normal living area. It is not suitable
for use in damp or exterior areas!
Any use of the product beyond this intended
usage is considered to be improper. The
manufacturer is not liable for any damages arising
from inappropriate use of this type, and the end
user bears the risk alone.
15
2. General safety information
2.2 Foreseeable misuse
2.3 Modifications or adjustments
The end user is solely responsible for any damage
arising from improper usage and failure to observe
these operating instructions. The manufacturer
assumes no liability.
It is forbidden to:
Jump around on the furniture.
Sit on the leg rest or other functional elements.
Stand on the furniture (especially the leg rest).
Push or pull the furniture by its moving
components.
Make unauthorised modifications or
adjustments.
Unauthorised modifications or adjustments that
affect the safety of the upholstery furniture
products are forbidden for reasons of safety and
exclude the manufacturer from liability for any
arising damages.
16
english
3. Product description
3.1 Technical data
cane/curve / rocky are supplied with a variably adjustable back and a foldout foot section.
The model rocky is also available with an adjusting mechanism for the head piece.
Designation: cane/curve/ rocky
Type of device: functional furniture
cane
measurements in
cm
width
IP-134-1000
armchair
81
curve
measurements in
cm
width
IP-105-1000
armchair
62
rocky
measurements in
cm
width
IP-111-1000
armchair
without
head rest
adjustment
76
IP-111-1001
armchair
with
head rest
adjustment
76
depth
height
seat height
seat
depth
82/143/189
113
42
52
depth
height
seat height
seat
depth
85/145/180
106
41
51
depth
height
seat height
seat
depth
81/116/174
104
41
56
81/116/174
104
41
56
17
3. Product description
3.2 Furniture instructions
The cane/curve / rocky armchair is adjusted by
shifting the body weight and using the locking lever.
The lever releases the locking mechanism of the
corresponding back position. A pneumatic spring is
incorporated to adjust the back position.
To adjust the back position, move the lever towards
you and push or release the back section until the
required position has been achieved.
Through the power of the gas spring mechanism
the back and feet section will be released. By
loading the user has to stabilise his weight against
the tension in order to have his favourite position.
There is also the option to adjust the cane and curve headrest separately. Adjust the
headrest by moving it manually.
18
english
3. Product description
The headrest of model rocky with is adjustable. The desired inclination can be achieved
manually.
How to use the lever
Pull the lever upwards unlock the back section
Release the lever lock the back section
Do not sit or stand on the back section or the foot section.
Maximum weight: back section 80 kg, foot section 50 kg
Special caution!
The end user must ensure that nobody, especially children, is in or moves
into one of the „danger areas“ around the moving components while the
manuel functions are activated.
These „danger areas“ are located around the functional elements (for
example: mechanism of the back rest, including guidance structures).
19
3. Product description
There is also the option to fold out a separate legrest from under the armchair.
The foot section can be placed in a sloping position by raising and moving it. To
adjust and retract the foot section back under the chair, it must first be returned
to a straight (not sloping) position.
20
Do not sit or stand on the legrest.
Maximum weight: 15 kg
Caution:
The armchair can tip forwards if the footrest has too much weight
on it.
english
4. Safety
4.1 General information
The upholstered furniture product described in these operating instructions is
constructed to be safe based on modern technology.
Danger areas are protected in accordance with regulations. However, it is still possible
for dangers to arise from use of the upholstery furniture product if it is used improperly
or for a purpose that it is not intended for.
Notice!
This upholstery furniture product may only be
operated in defect-free condition!
Only suitable cleaning agents may used for
cleaning the product. Observe safety warnings
regarding cleaning agents
The safety warnings must be followed.
Do not carry out any work that may impair the
operational safety of this product!
It is fundamentally not permitted to circumvent,
dismantle and/or deactivate any of the safety
features.
21
4. Safety
4.2 Information on symbols, pictograms and labels
The following designations and symbols are used to indicate the
danger areas:
Warning - danger area!
This symbol indicates that failure to observe safety precautions is
dangerous.
Warning - risk of hand injuries!
There is the risk that hands may be crushed, jammed or otherwise
injured.
Notice!
A procedure of special interest or importance must be observed
here.
4.3 Residual risk
This upholstered furniture product is constructed based on modern technology
and in accordance with recognised safety regulations.
Nonetheless, it is possible that dangers may arise during its usage for the end user
or third parties.
22
english
Never remove or deactivate safety fittings by modifying the upholstered
furniture product!
Malfunctions that may compromise the safety of the upholstered furniture
product must be remedied immediately!
Inform customer support immediately and deactivate the upholstered-
furniture product (e.g. by removing the battery pack)!
Do not touch the mechanism by changing the position!
Prior to usage, the operator must be certain that all safety and protective
fittings and the control panel are functioning correctly and they are not
damaged in any way.
Any changes or malfunctions arising must be reported to the component
department (customer service) immediately. The upholstery furniture
product must be deactivated and secured as necessary immediately.
5.1 Transport
When transporting the upholstered furniture product to its final destination,
the following points must be observed:
4. Safety
5. Transport and setting up
The upholstered furniture product must only be transported with two
or more persons
Carefully lift the upholstered furniture product - do not push or pull it.
Only remove the packaging once it is at the final position where it is to
be set up.
Do not open the packaging with sharp or pointed objects.
23
5. Transport and setting up
5.2 Setting up
For proper and safe installation of the upholstered furniture product, it is
absolutely necessary for it to be positioned on a level surface. If the surface
that it is placed on is uneven, there is the danger that the upholstered
furniture product may tip over.
To find a suitable installation location, please ensure that the upholstered furniture
product is installed in living areas that are appropriate to the intended purpose of the
product.
Ensure that:
there is sufficient space to operate and extend the functional elements.
the upholstered furniture product is protected from direct exposure to
light, sunlight and intensive heat.
the upholstered furniture product is used in normal living
environmental conditions.
5.3 Environmental protection
Attention!
When disposal of this upholstered furniture product, all legal
obligations regarding waste prevention and correct recycling/
disposal procedures must be observed!
Please contact your dealership or customer service to obtain spare part or replacement wear-and-tear components.
24
Identification data
Manufacturer: ipdesign is a brand of
Designation:
Serial number:
Year of manufacture:
BW Bielefelder Werkstätten
Potsdamer Straße 180
D-33719 Bielefeld
cane IP-134-1000
curve IP-105-1000
rocky IP-111-1000, IP-111-1001
EC Declaration of Conformity
In terms of the machinery directive 98/37/EG, annex II A
The company
that the
functional armchairs
a product in accordance with the machinery directive and that it complies with the following relevant stipulations:
Machinery directive 98/37/EC, EMC directive 2004/108/EC
The following European harmonised standards have been applied *:
EN 12520 V
EN 1022
EN 61000
EN 1050
This declaration of conformity expires if considerable changes are made to the functional furniture or to parts of
the functional furniture without the written permission of the manufacturer.
* For the standards applied by subcontractors, see their separate EC declarations of conformity or manufacturer declarations
ipdesign is a brand of
BW Bielefelder Werkstätten
Potsdamer Straße 180
D-33719 Bielefeld
cane/ curve/rocky
are
Domestic furniture – seating furniture – safety-related requirements (1996)
Seating furniture – determination of stability (1996)
Electromagnetic compatibility (EMC) (2006)
Safety of machinery – principles for risk assessment (1997)
Name: Meinolf Helmig Place, date:
Funktion:
General Management Signature:
ipdesign ist eine Marke der/is a brand of
BW BIELEFELDER WERKSTÄTTEN
Heinz Anstoetz Polstermöbelfabrik KG
Potsdamer Straße 180 · D-33719 Bielefeld
Phone +49 521 9883433-0
Fax +49 521 9883433-9
www.ipdesign.de · ip-kontakt@jab.de
Loading...
