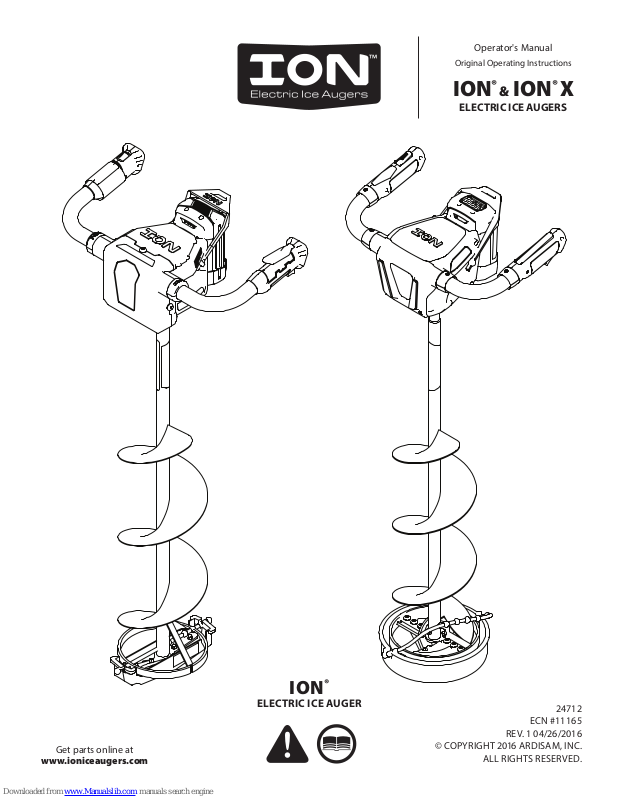

Page 1
Operator's Manual
GAS/OIL
RATIO
50:1
Original Operating Instructions
ION
ELECTRIC ICE AUGERS
®
& ION
®
X
Get parts online at
www.ioniceaugers.com
ION
ELECTRIC ICE AUGER
®
24712
ECN #11165
REV. 1 04/26/2016
© COPYRIGHT 2016 ARDISAM, INC.
ALL RIGHTS RESERVED.

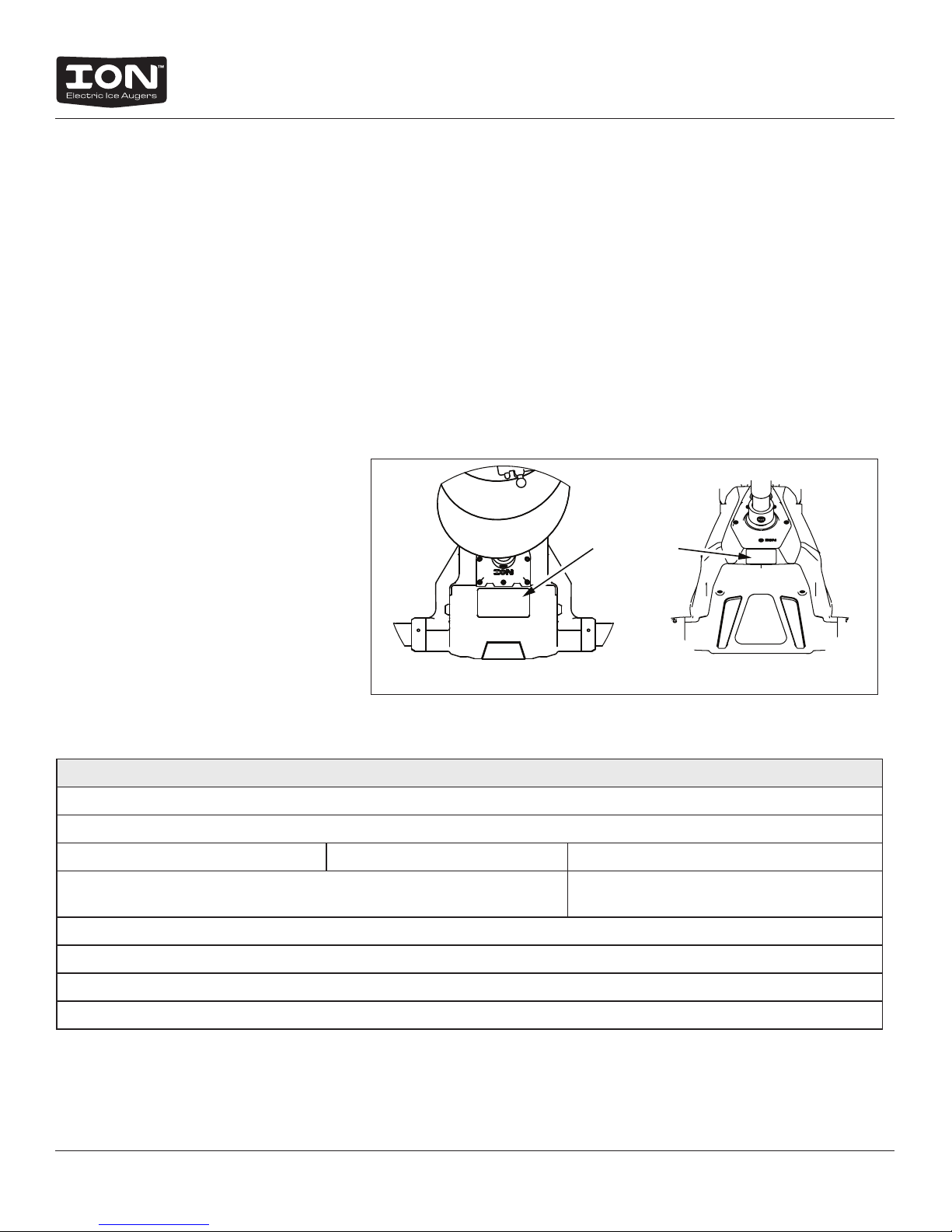

Page 2
Operator's Manual

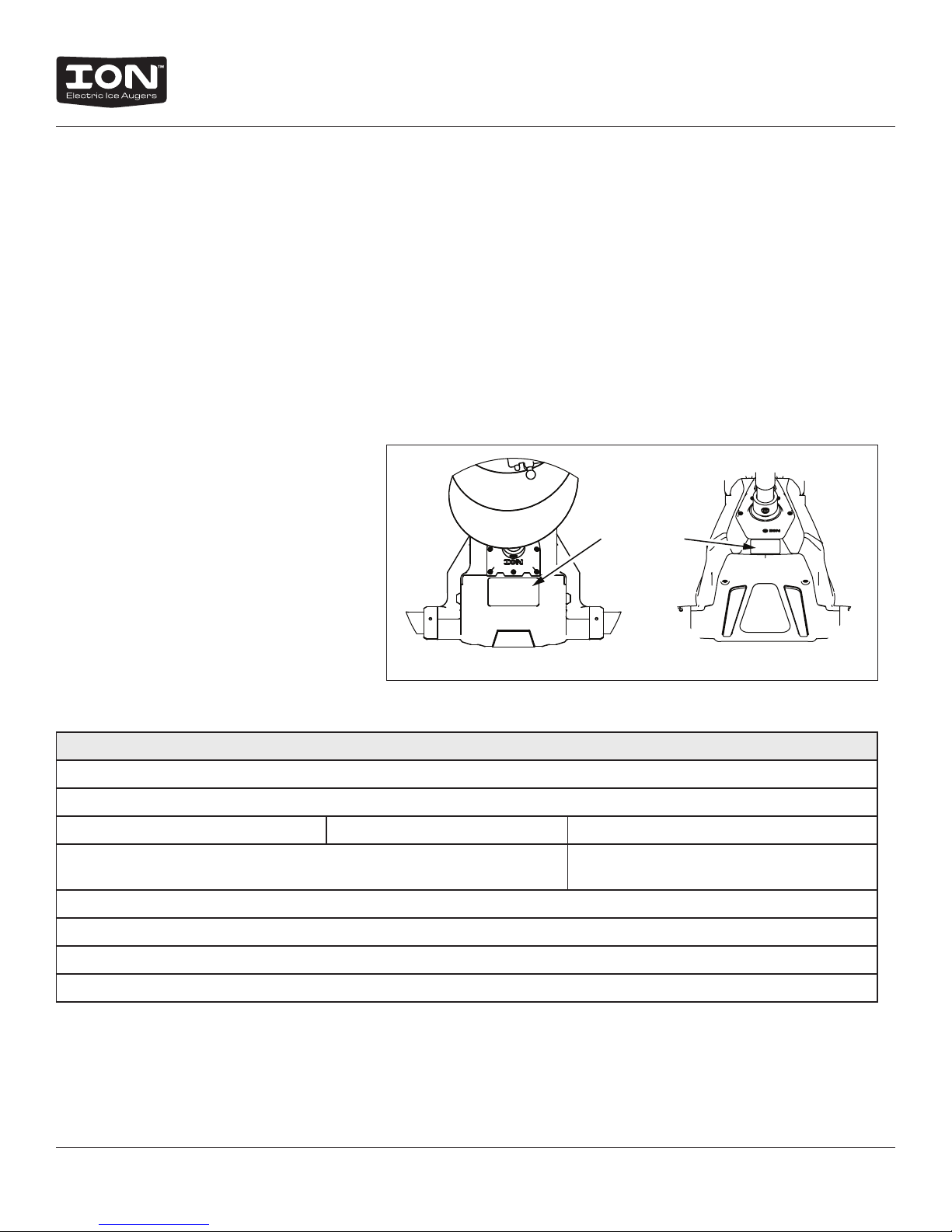

SERIAL
NUMBER
LOCATION
ION ION X
ION® Electric Ice Augers
INTRODUCTION
Thank you for purchasing an ION® Electric Ice Auger from Ardisam, Inc. We have worked to ensure that this ice auger meets high
standards for usability and durability. With proper care, your ice auger will provide you many years of service. Please take the time
to read this manual carefully to learn how to correctly operate and maintain your ice auger. Congratulations on your investment
in quality. Save these instructions for future reference. Ardisam, Inc reserves the right to change or alter this manual without
notice.
Contents
Introduction / Registration and Service ............................................................................................................................................................................... 2
Important Safety Precautions .............................................................................................................................................................................................. 3-5
Unpacking and Assembly ......................................................................................................................................................................................................... 6
Operation .................................................................................................................................................................................................................................... 6-7
Maintenance and Storage ......................................................................................................................................................................................................... 8
Service and Repairs ..................................................................................................................................................................................................................... 9
Troubleshooting ...........................................................................................................................................................................................................................9
Warranty ........................................................................................................................................................................................................................................10
Registration and Service
Record the product model number and
serial number in the space provided for
easy reference when ordering parts or
requesting technical support. You can
register your warranty online by visiting
www.ioniceaugers.com, or by mailing it to:
ION®
1160 Eighth Avenue, Cumberland, WI 54829.
Our customer service department can be
reached at (800) 345-6007 Mondays through
Fridays from 8 a.m. to 5 p.m. CT.
OWNERSHIP RECORDS
Place of Purchase:
Place of Purchase Address:
City: State/Province: Zip Code/Postal Code:
Model Number: Serial Number
Date of Purchase:
Notes:
This manual may contain information for several models. Read and keep this manual for future reference. This manual contains
important information on SAFETY, ASSEMBLY, OPERATION, AND MAINTENANCE. The owner must be certain that all the product
information is included with the unit. This information includes the MANUAL, the REPLACEMENT PARTS and the WARRANTIES.
This manual should remain with the unit even if it is resold.
2
Check for parts online at www.ioniceaugers.com or call 800-345-6007 M-F 8-5 CT
Page 3
WARNINGS AND SAFETY PRECAUTIONS
Operator’s Responsibility
Accurate, safe and eective use of this product is the
operator’s responsibility.
• Read and follow all safety instructions.
• Maintain this machine according to directions and
schedule included in this operator’s manual.
• Ensure that anyone who uses the machine is
familiar with and understands all controls and safety
precautions.
• Do not discard battery into trash can. Discard the
battery according to your local, state or federal or
country’s regulations.
Safety Messages
Your manual contains special messages to bring attention to
potential safety concerns, as well as helpful operating and
servicing information. Please read all the information carefully
to avoid injury and machine damage.
Operator's Manual
ION® Electric Ice Augers
WARNING
WARNING INDICATES A HAZARD WHICH, IF NOT
AVOIDED, COULD RESULT IN DEATH OR SERIOUS
INJURY AND/OR PROPERTY DAMAGE.
CAUTION
CAUTION INDICATES YOU CAN BE HURT OR
YOUR EQUIPMENT DAMAGED IF THE SAFETY
INSTRUCTIONS THAT FOLLOW THIS SIGNAL
WORD ARE NOT OBEYED.
IMPORTANT
INDICATES HELPFUL INFORMATION FOR PROPER
ASSEMBLY, OPERATION, OR MAINTENANCE OF
YOUR EQUIPMENT.
NOTE: General information is given throughout the
manual that may help the operator in the
operation or service of the product.
THIS SYMBOL POINTS OUT IMPORTANT
SAFETY INSTRUCTIONS WHICH IF NOT
FOLLOWED COULD ENDANGER YOUR
PERSONAL SAFETY.
Before Operating Unit:
Please read this section carefully. Read entire operating and
maintenance instructions. Failure to follow instructions could
result in injury or death. Operate the machine according to the
safety instructions outlined here and inserted throughout the
text. Anyone who uses this machine must read the instructions
and be familiar with the controls.
WARNING
READ AND COMPLY WITH ENTIRE OPERATING AND
MAINTENANCE INSTRUCTIONS FOR THIS MACHINE,
IN ADDITION TO ALL SAFETY INSTRUCTIONS.
FAILURE TO FOLLOW AND/OR COMPLY WITH
THESE INSTRUCTIONS COULD RESULT IN LOSS OF
MACHINE CONTROL, SERIOUS PERSONAL INJURY
OR DEATH TO YOU AND/OR BYSTANDERS, AND
EQUIPMENT AND PROPERTY DAMAGE. OPERATE
THE MACHINE ACCORDING TO THE SAFETY
INSTRUCTIONS OUTLINED HERE AND INSERTED
THROUGHOUT THE TEXT. ANYONE WHO USES THIS
MACHINE MUST READ THE INSTRUCTIONS AND BE
FAMILIAR WITH THE CONTROLS.
Check for parts online at www.ioniceaugers.com or call 800-345-6007 M-F 8-5 CT
3

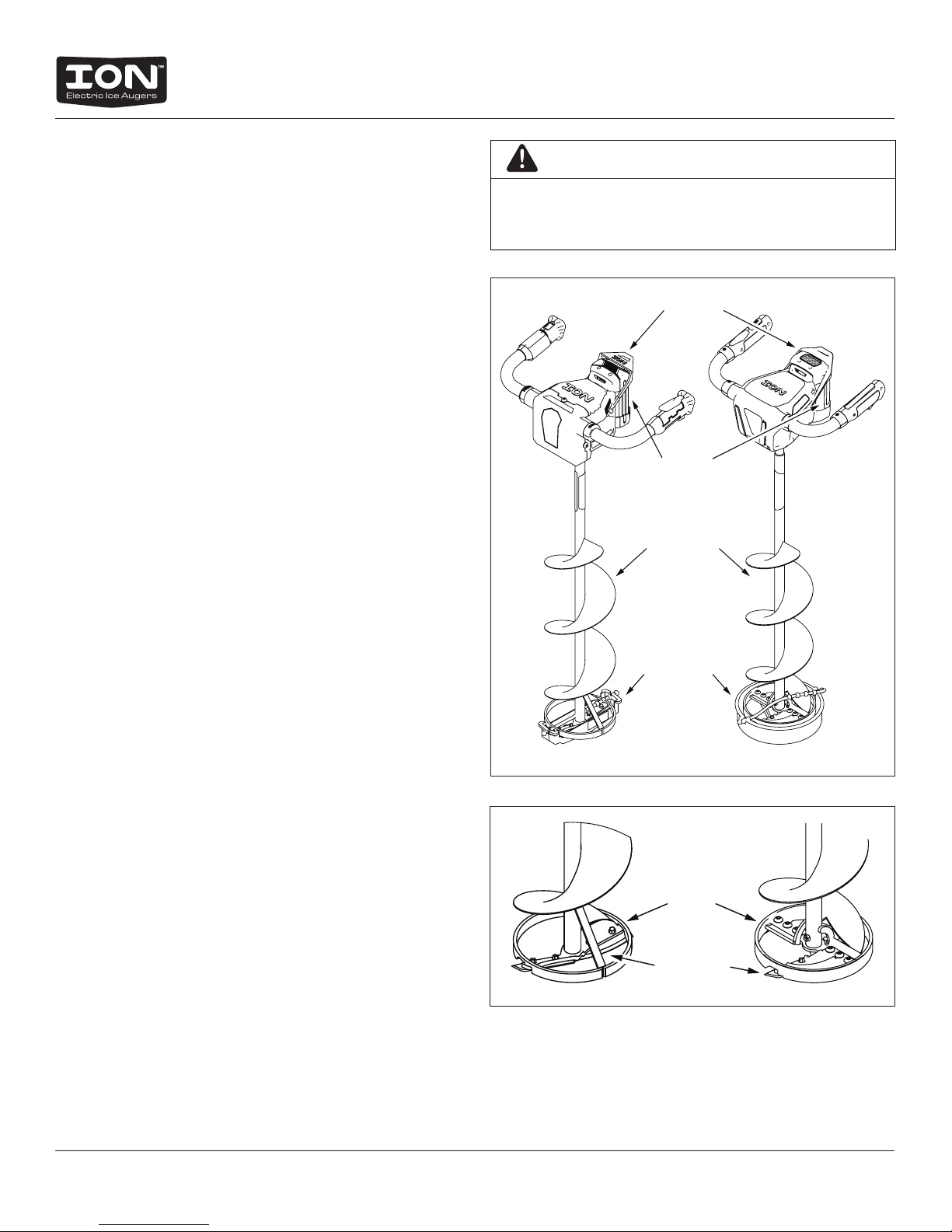

Page 4
Important Safety Precautions
• The ice blades are very sharp. Use extreme caution
when drilling a hole or replacing the blades. Put the
blade guard on after each use.
• Always keep hands, feet, hair, drawstrings, scarves,
hats and loose clothing away from any moving parts
on the unit.
• Do not allow children to operate this unit. Do not
allow adults to operate the unit without proper
instruction.
• Do not operate any power equipment under the
inuence of alcohol or drugs.
• Keep all screws, nuts and bolts tight.
• The battery must be removed before any repairs are
attempted.
• If the unit becomes stuck in a hole, remove the battery
before attempting to remove the unit manually.
• DO NOT use this product for other than its intended
purpose.
• DO NOT use attachments other than those available
from ION®.
• DO NOT alter this product in any manner; doing so is
dangerous and will void the warranty.
• DO NOT continue to use this product in the event of
mechanical failure.
• This product produces considerable torque that is
felt by the operator. Make sure your feet are rmly
planted and that the handles are held rmly while
operating the auger.
• During operation, the unit could stop. If this happens,
release the operating trigger. Reposition your feet
and grip the handles tightly. Then squeeze operating
trigger and lift the unit gently.
• When drilling ice holes, do not push down on the unit.
If auger begins to drill slowly, blades may need to be
sharpened or replaced.
• DO NOT discard the battery into trash can. Discard
the battery according to your local, state, federal or
country’s regulations.
Operator's Manual
ION® Electric Ice Augers
IMPORTANT
CHARGERS COME PACKAGED SEPARATELY IN
THE AUGER CARTON. BATTERY MUST BE FULLY
CHARGED BEFORE FIRST USE.

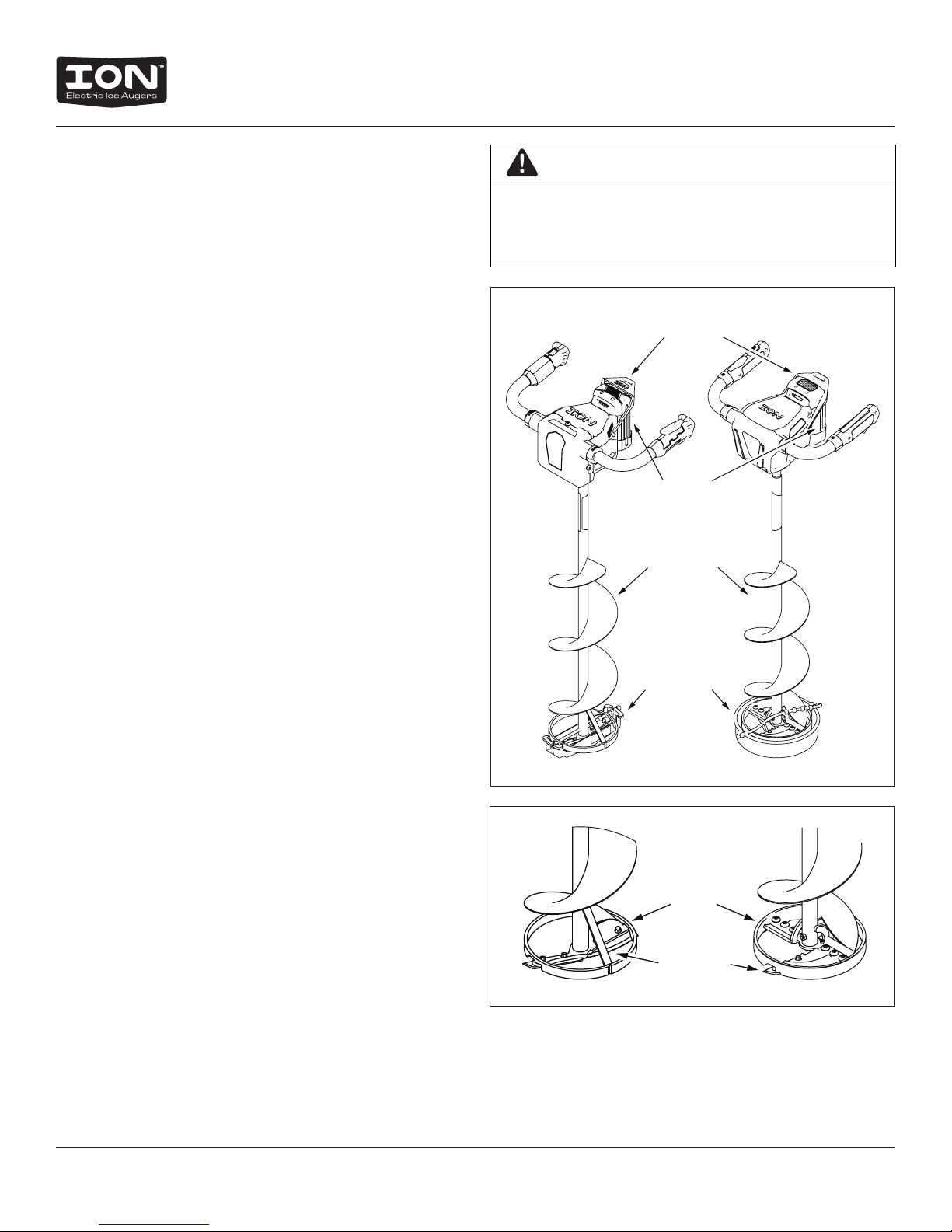

BATTERY RETAINING STRAP
LITHIUM
BATTERY
AUGER FLIGHT
BLADE PROTECTOR
AUGER
RING
4
CAUTION:
SHARP EDGES
Check for parts online at www.ioniceaugers.com or call 800-345-6007 M-F 8-5 CT

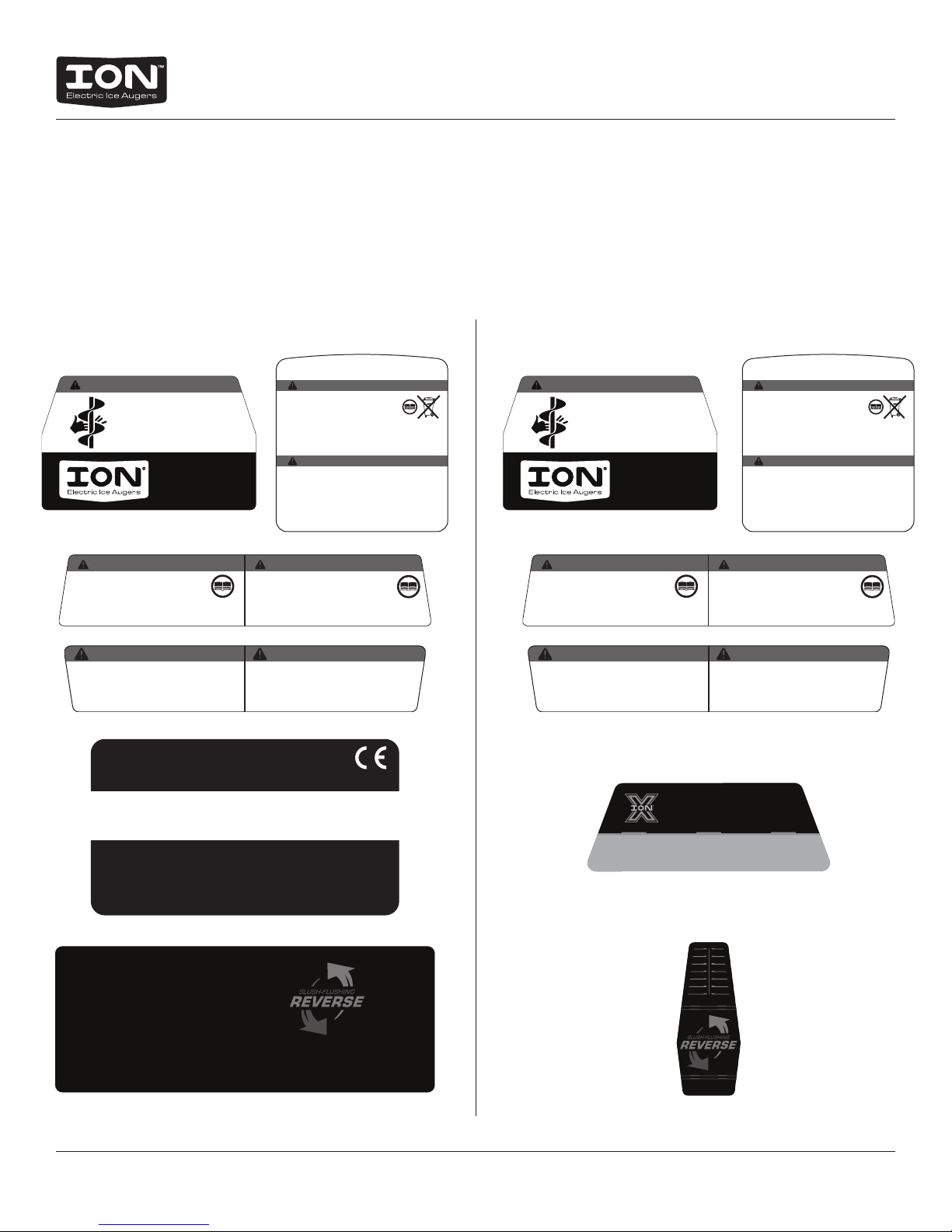

Page 5
Operator's Manual
RISK OF ELECTRIC SHOCK. READ AND UNDERSTAND
THE OWNERS MANUAL BEFORE USE. ONLY USE IN DRY
LOCATIONS. ONLY CHARGE ION #11251 AND ION #24584
RECHARGEABLE BATTERIES WITH THIS CHARGER.
CHARGING BATTERIES NOT DESIGNED FOR THIS
CHARGER CAN CAUSE PERSONAL INJURY OR DEATH.
IF ANY PART OF THIS CHARGER IS DAMAGED
COMPLETE CHARGER MUST BE REPLACED.
CAUTION
RISQUE DE CHOC ÉLECTRIQUE. LIRE ET COMPRENDRE LE MODE
D'EMPLOI AVANT UTILISATION. UTILISER UNIQUEMENT DANS
DES ENDROITS SECS. CHARGER UNIQUEMENT DES BATTERIES
RECHARGEABLES ION N°11251 ET N°24584 AVEC CE CHARGEUR.
LA CHARGE DE BATTERIES NON CONÇUES POUR CE CHARGEUR
PEUT ENTRAÎNER DES BLESSURES CORPORELLES OU LA MORT.
SI UNE QUELCONQUE PARTIE DE CE CHARGEUR EST
ENDOMMAGÉE, LE CHARGEUR ENTIER DOIT ÊTRE CHANGÉ.
ATTENTION
11826
RISK OF ELECTRIC SHOCK. READ AND UNDERSTAND
THE OWNERS MANUAL BEFORE USE. ONLY USE IN DRY
LOCATIONS. ONLY CHARGE ION #11251 AND ION #24584
RECHARGEABLE BATTERIES WITH THIS CHARGER.
CHARGING BATTERIES NOT DESIGNED FOR THIS
CHARGER CAN CAUSE PERSONAL INJURY OR DEATH.
IF ANY PART OF THIS CHARGER IS DAMAGED
COMPLETE CHARGER MUST BE REPLACED.
CAUTION
RISQUE DE CHOC ÉLECTRIQUE. LIRE ET COMPRENDRE LE MODE
D'EMPLOI AVANT UTILISATION. UTILISER UNIQUEMENT DANS
DES ENDROITS SECS. CHARGER UNIQUEMENT DES BATTERIES
RECHARGEABLES ION N°11251 ET N°24584 AVEC CE CHARGEUR.
LA CHARGE DE BATTERIES NON CONÇUES POUR CE CHARGEUR
PEUT ENTRAÎNER DES BLESSURES CORPORELLES OU LA MORT.
SI UNE QUELCONQUE PARTIE DE CE CHARGEUR EST
ENDOMMAGÉE, LE CHARGEUR ENTIER DOIT ÊTRE CHANGÉ.
ATTENTION
11826
CAUTION ATTENTION
FOR INDOOR USE ONLY. RISK OF ELEC TRIC SHOCK, DRY
LOCATION USE ONLY. RISK OF INJURY, CHARGE 36V LI-ION
RECHARGEABLE BATTERIES. OTHER TYPES OF BATTERIES
MAY BURST CAUSING INJURY TO PERSONS OR DAMAGE.
POUR UTILISATION Á L’INTÉRIEUR SEULEMENT. RISQUES
D’ÉLECTROCUTION, UTILISER DANS UN ENDROIT SEC
SEULEMENT. UTILISER POUR CHARGER UNIQUEMENT
LES ACCUMULATEURS DU 36V LI-ION. D’AUTRES TYPES
D’ACCUMULATEURS POURRAIENT ÉCLATER ET CAUSER
DES BLESSURES OU DOMMAGES.
13813
CAUTION ATTENTION
FOR INDOOR USE ONLY. RISK OF ELEC TRIC SHOCK, DRY
LOCATION USE ONLY. RISK OF INJURY, CHARGE 36V LI-ION
RECHARGEABLE BATTERIES. OTHER TYPES OF BATTERIES
MAY BURST CAUSING INJURY TO PERSONS OR DAMAGE.
POUR UTILISATION Á L’INTÉRIEUR SEULEMENT. RISQUES
D’ÉLECTROCUTION, UTILISER DANS UN ENDROIT SEC
SEULEMENT. UTILISER POUR CHARGER UNIQUEMENT
LES ACCUMULATEURS DU 36V LI-ION. D’AUTRES TYPES
D’ACCUMULATEURS POURRAIENT ÉCLATER ET CAUSER
DES BLESSURES OU DOMMAGES.
13813
WARNING
ioniceaugers.com
800-345-6007
A Division of Ardisam, Inc.
1160 8th Avenue
Cumberland, WI 54829
Failure to read, understand and follow all warnings and
instructions listed could result in serious injury or death.
Keep all body parts, clothing and foreign objects clear of
rotating auger. Be sure auger is securely attached to
powerhead during use. Remove battery from powerhead
prior to transport. Do not use this auger as an anchoring
device. Use this auger/powerhead as per provided
instructions only.
11838
ARDISAM, INC.
1160 8th Avenue | Cumberland, WI 54829 | USA
Serial No.
Model: 19706 Type: Ice Auger
Mass: 5.9 kg
Max. Operating Speed: 208 rpm
11483 1/3
19845
REVERSE BUTTON
Hold toggle switch before drilling
to activate reverse mode.
24335
ARDISAM, INC.
1160 8th Aven ue
Cumberland, WI, 54829 USA
MODEL NO. SERIAL NO.
24704
24327
1/2
WARNING
ioniceaugers.com
800-345-6007
A Division of Ardisam, Inc.
1160 8th Avenue
Cumberland, WI 54829
Failure to read, understand and follow all warnings and
instructions listed could result in serious injury or death.
Keep all body parts, clothing and foreign objects clear of
rotating auger. Be sure auger is securely attached to
powerhead during use. Remove battery from powerhead
prior to transport. Do not use this auger as an anchoring
device. Use this auger/powerhead as per provided
instructions only.
11838
TO REDUCE THE RISK OF INJURY READ
AND UNDERSTAND THE OWNERS MANUAL
BEFORE USE. CRUSHING, DISASSEMBLY,
SHORTING OF TERMINALS, OR BURNING
CAN CAUSE PERSONAL INJURY OR DEATH. IF BATTERY IS
NOT USED CORRECTLY BURNS, EXPLOSION, AND OR FIRE
ARE POSSIBLE. CHARGE ONLY WITH ION #11725 CHARGER.
DO NOT DISCARD BATTERY INTO GARBAGE CAN.
WARNING
POUR RÉDUIRE LE RISQUE DE BLESSURE, VEILLER À LIRE ET
À COMPRENDRE LE MODE D'EMPLOI AVANT UTILISATION.
L'ÉCRASEMENT, LE DÉMONTAGE, LA MISE EN COURT-CIRCUIT
DES BORNES OU LA COMBUSTION PEUVENT ENTRAÎNER
DES BLESSURES CORPORELLES OU LA MORT. L'UTILISATION
INCORRECTE DE LA BATTERIE PRÉSENTE DES RISQUES DE
BRÛLURES, D'EXPLOSION ET D'INCENDIE. CHARGER
UNIQUEMENT AVEC UN CHARGEUR 36 VOLTS ION N°11725.
AVERTISSEMENT
24894
S/N:
TO REDUCE THE RISK OF INJURY READ
AND UNDERSTAND THE OWNERS MANUAL
BEFORE USE. CRUSHING, DISASSEMBLY,
SHORTING OF TERMINALS, OR BURNING
CAN CAUSE PERSONAL INJURY OR DEATH. IF BATTERY IS
NOT USED CORRECTLY BURNS, EXPLOSION, AND OR FIRE
ARE POSSIBLE. CHARGE ONLY WITH ION #11725 CHARGER.
DO NOT DISCARD BATTERY INTO GARBAGE CAN.
WARNING
POUR RÉDUIRE LE RISQUE DE BLESSURE, VEILLER À LIRE ET
À COMPRENDRE LE MODE D'EMPLOI AVANT UTILISATION.
L'ÉCRASEMENT, LE DÉMONTAGE, LA MISE EN COURT-CIRCUIT
DES BORNES OU LA COMBUSTION PEUVENT ENTRAÎNER
DES BLESSURES CORPORELLES OU LA MORT. L'UTILISATION
INCORRECTE DE LA BATTERIE PRÉSENTE DES RISQUES DE
BRÛLURES, D'EXPLOSION ET D'INCENDIE. CHARGER
UNIQUEMENT AVEC UN CHARGEUR 36 VOLTS ION N°11725.
AVERTISSEMENT
24894
S/N:
ION® Electric Ice Augers
Safety and Warning Decals
The following markings and labels are applied to the product, in addition to those shown in the rest of the original operating
instructions.
Should any of the safety labels become unreadable because of being worn, faded, or otherwise damaged during the use of your
auger, please use the part number information provided to order a replacement label. European customers can order from their
local dealer and US customers can order by calling ION customer service. These safety labels are easily applied, and will act as a
constant visual reminder to you and others who may use the equipment. Follow the safety instructions necessary for safe, eective
operation of your auger.
ION® Decals ION® X Decals
Check for parts online at www.ioniceaugers.com or call 800-345-6007 M-F 8-5 CT
5
Page 6

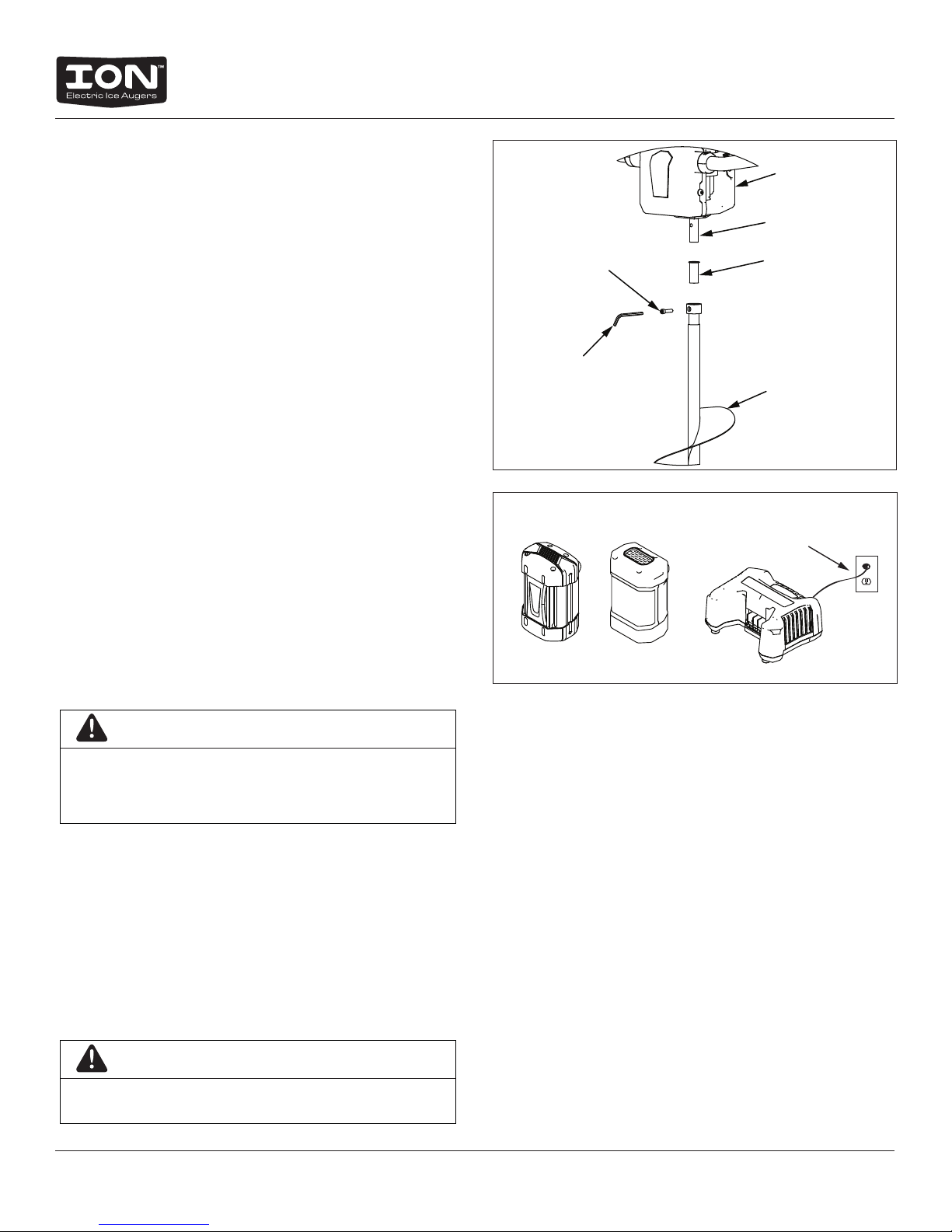

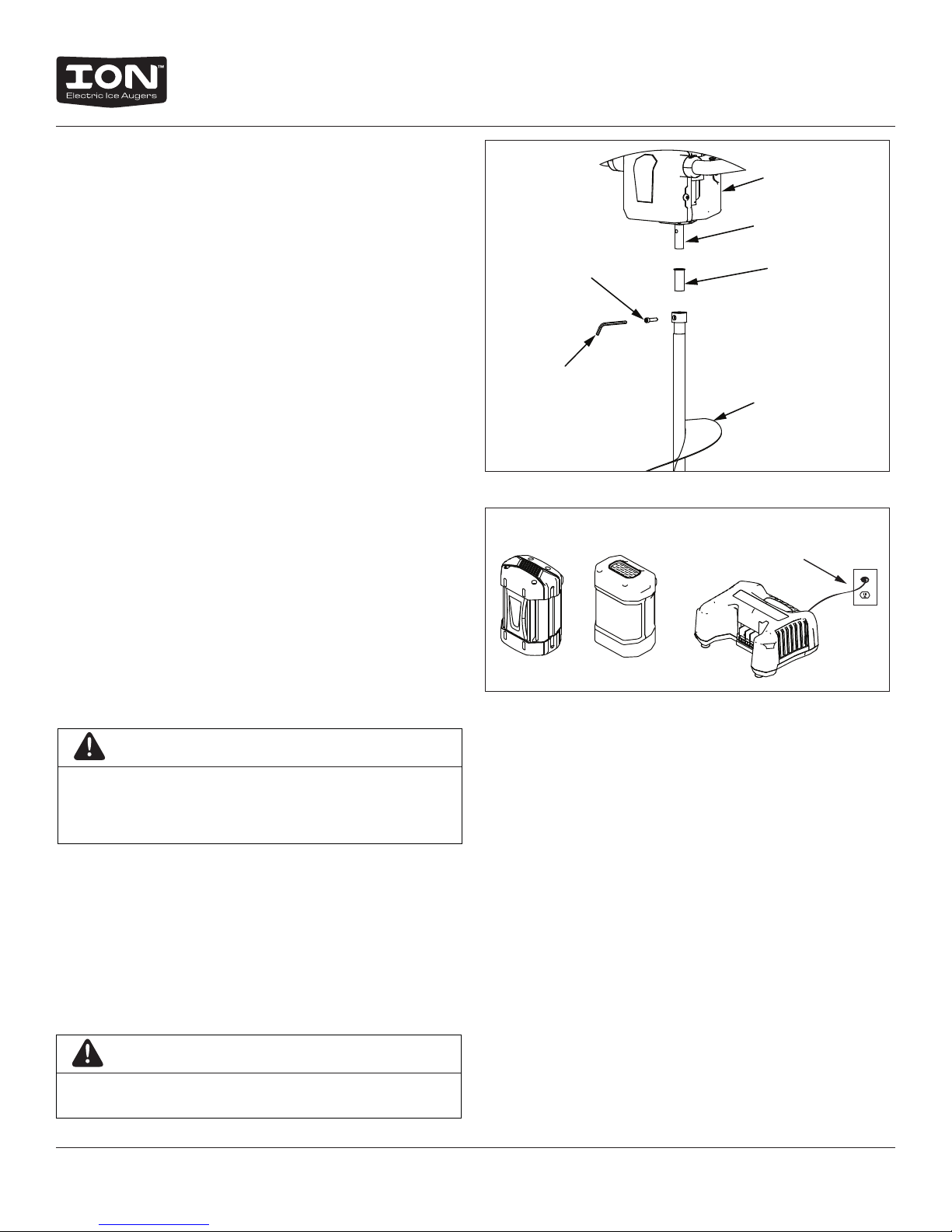

UNPACKING AND ASSEMBLY
110/240
VOLT OUTLET
To Assemble the Auger to the Powerhead
1. Remove the hex wrench that is included in your parts bag.
2. Insert the hex wrench into the bolt at the top of the auger.
Remove the bolt by turning counter-clockwise.
3. Remove the protective plastic cap from the driveshaft.
Insert the driveshaft of the powerhead into the collar of
the auger assembly. SEE FIGURE 1
BOLT
Operator's Manual
ION® Electric Ice Augers
POWERHEAD
DRIVESHAFT
PROTECTIVE CAP
4. Align the hole in the auger shaft with the hole in the
powerhead shaft. Tighten rmly, turning clockwise. There
may be some wiggle in the connection; this is normal.
If the connection is too tight, disassembly may be dicult.
To Charge the Battery for First Use
1. Connect the charger to standard 110 or 240-volt outlet; a
red light should appear on the charger. Always connect
charger to standard 110 or 240-volt wall outlet before
inserting battery. SEE FIGURE 2
2. Charge the battery until the light on the charger turns
solid green.
3. To disconnect the battery, remove the plug from the wall
outlet then disconnect the battery from charger.
NOTE: Do not leave the battery on the charger after the
charge is complete. Unplug the charger from the
wall and remove the battery.
IMPORTANT
DO NOT LEAVE BATTERY ON POWERHEAD
WHEN AUGER IS NOT IN USE. ALWAYS DETATCH
BATTERY WHEN NOT USING THE ICE AUGER.
To Install the Battery
1. Slide the battery onto the powerhead until it is fully
seated.
2. Pull the battery retaining strap over the battery to keep
the battery securely on the powerhead.
NOTE: This cannot be done before the battery is installed.
The battery must be inserted onto the powerhead
before placing the retaining strap over it.
IMPORTANT
BATTERY MUST BE FULLY CHARGED BEFORE
FIRST USE.
HEX WRENCH
AUGER
FIGURE 1
FIGURE 2

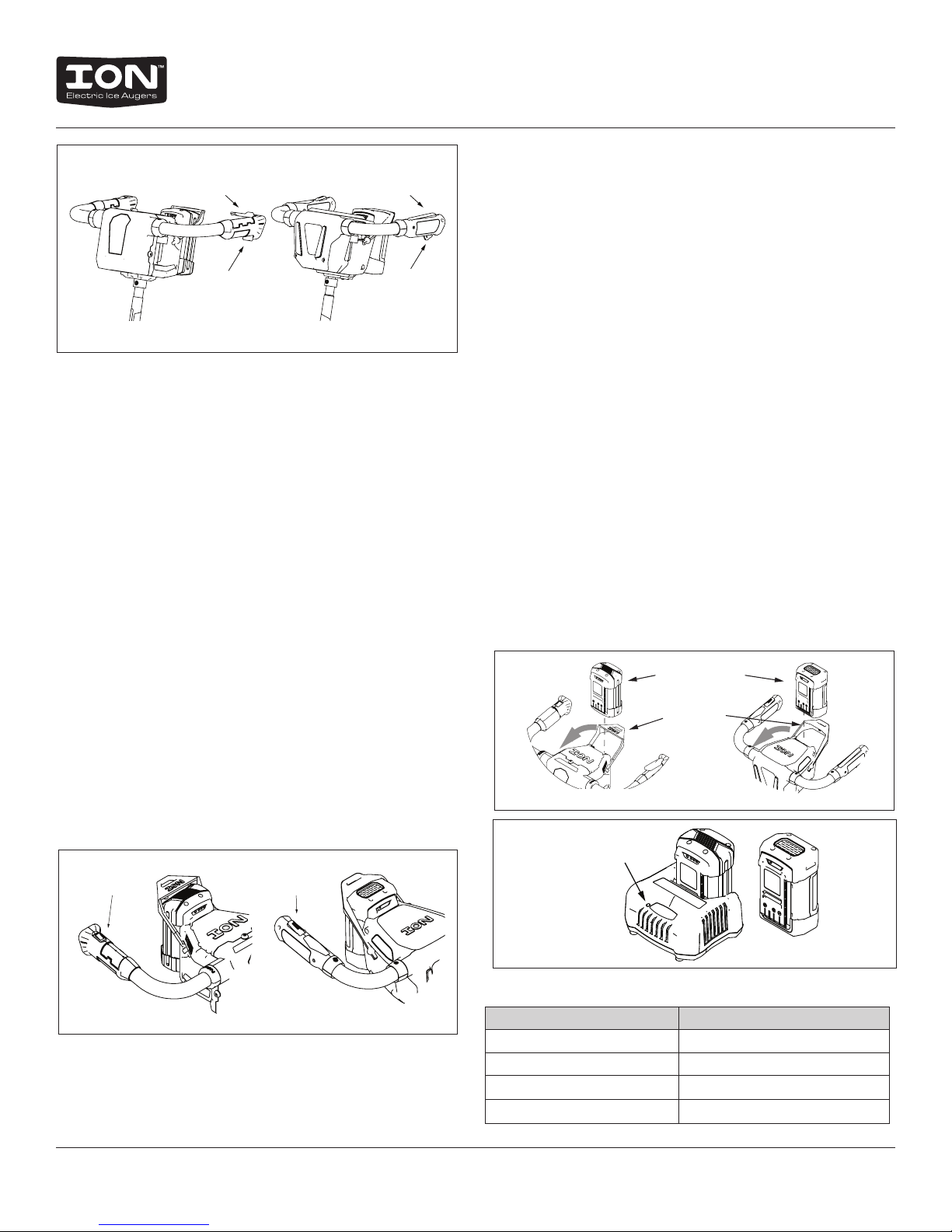

OPERATION
The ION is powered using the 36-volt battery supplied with
the unit.
1. Make sure your footing is secure and that you have the
unit in the vertical position rmly in your hands.
2. Depress the operating lock lever, then squeeze the
operating trigger. Following a two-second safety delay,
the auger will then start drilling. SEE FIGURE 3
3. To stop the auger, release the operating trigger.
4. When the auger is not in use, remove the battery.
5. For ION X, follow the same instructions above. Your
LIGHT FUNCTION is connected to the activation of the
operating trigger.
NOTE: If you are planning to use the battery multiple
times in a single outing, it is ideal to remove the
battery and place in a warm location. This is
especially important in cold weather conditions.
6
Check for parts online at www.ioniceaugers.com or call 800-345-6007 M-F 8-5 CT
Page 7
BATTERY
RETAINING
STRAP
(STEP 2)
LITHIUM BATTERY
(STEP 1)
OPERATING
LOCK
LEVER
OPERATING
TRIGGER
OPERATING
TRIGGER
OPERATING
LOCK
LEVER
ION ION X

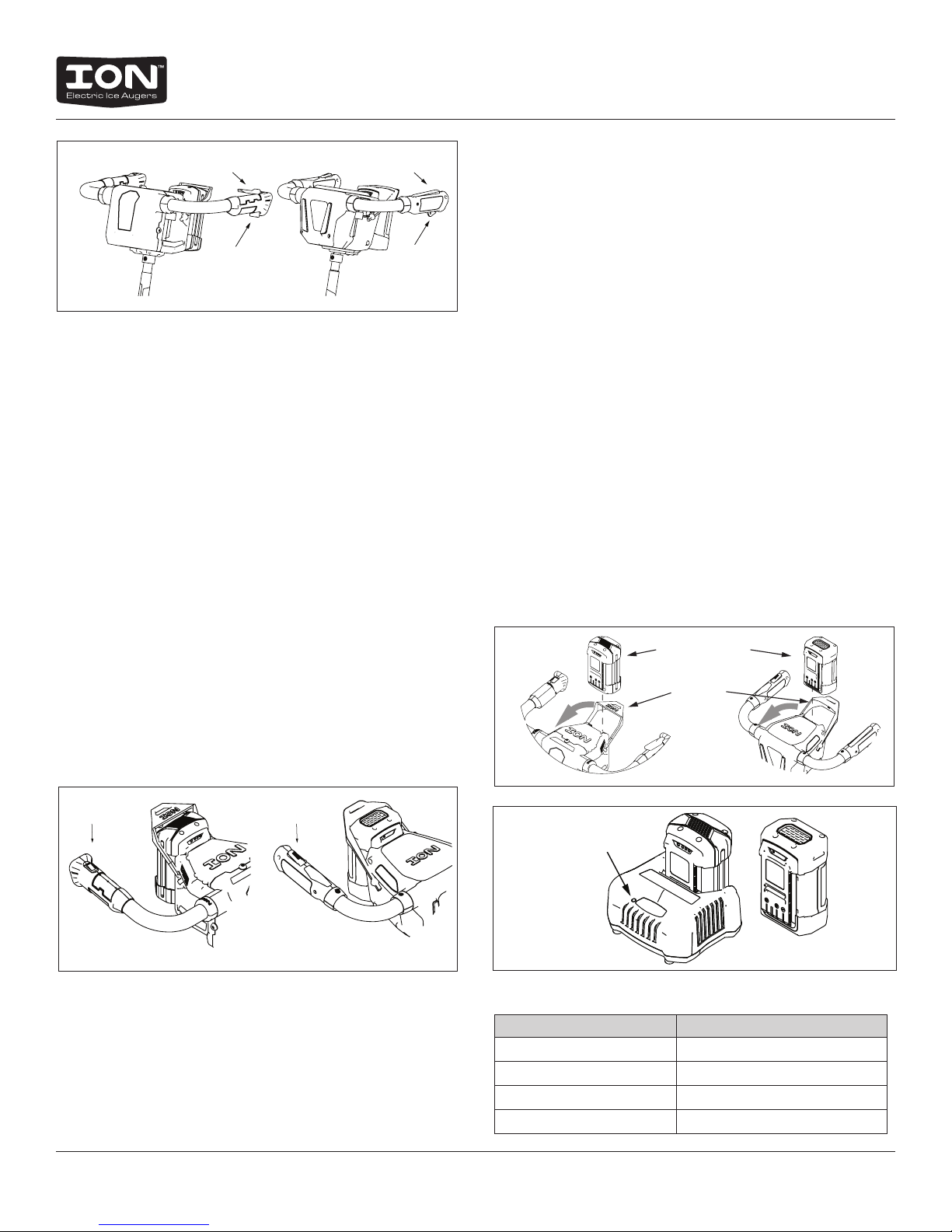

FIGURE 3
Reverse Switch Operation
To use reverse operation function to ush hole of unwanted
debris do as follows: SEE FIGURE 4
1. To activate reverse function, depress the reverse switch
and then depress the operating lock and operating
trigger at the same time.
2. To stop auger release the operating trigger.
To Flush a hole, do as follows:
1. Place the auger half way down the hole with the auger
starting in the hole. The top of the auger ight must be
above the water and slush.
2. Activate reverse function and continue to lower the
auger into the hole. The lower ring of the auger must exit
the bottom of the hole.
3. After a few seconds of reverse operation, release the
operating trigger.
Operator's Manual
ION® Electric Ice Augers
Battery Charging and Monitoring
1. Remove the battery retaining strap by pulling it towards
the motor. SEE FIGURE 5
2. Remove the battery by sliding it o of the powerhead.
3. Plug the charger into a 110/240AC outlet.
4. Slide the battery into the charger.
5. The charge indicator light should blink green.
SEE FIGURE 6
6. When indicator light is lit solid green, the battery is fully
charged.
7. Once the battery has been fully charged, unplug the
charger from the wall.
8. Remove the battery from the charger.
NOTE: Recharging the battery after each use is best for
the life of the battery.
9. Place the battery back onto the powerhead when ready
to use.
NOTE: Battery should be o of the powerhead when not
in use.
10. Pull the battery retaining strap back over battery.
NOTE: KEEP POWERHEAD CLEAR OF WATER. Water will
come back up the hole and overow.
4. Repeat the above steps three times to clear the hole.
REVERSE SWITCHREVERSE SWITCH
FIGURE 4
Check for parts online at www.ioniceaugers.com or call 800-345-6007 M-F 8-5 CT
ION ION X
FIGURE 5
ION ION X
INDICATOR
LIGHT
FIGURE 6
Charger Indicator Lights and Meaning
ACTION/COLOR MEANING
Flashing green Battery charging
Solid green Battery fully-charged
Flashing red Battery too hot
Solid red Battery too cold
7
Page 8
Operator's Manual
ION® Electric Ice Augers

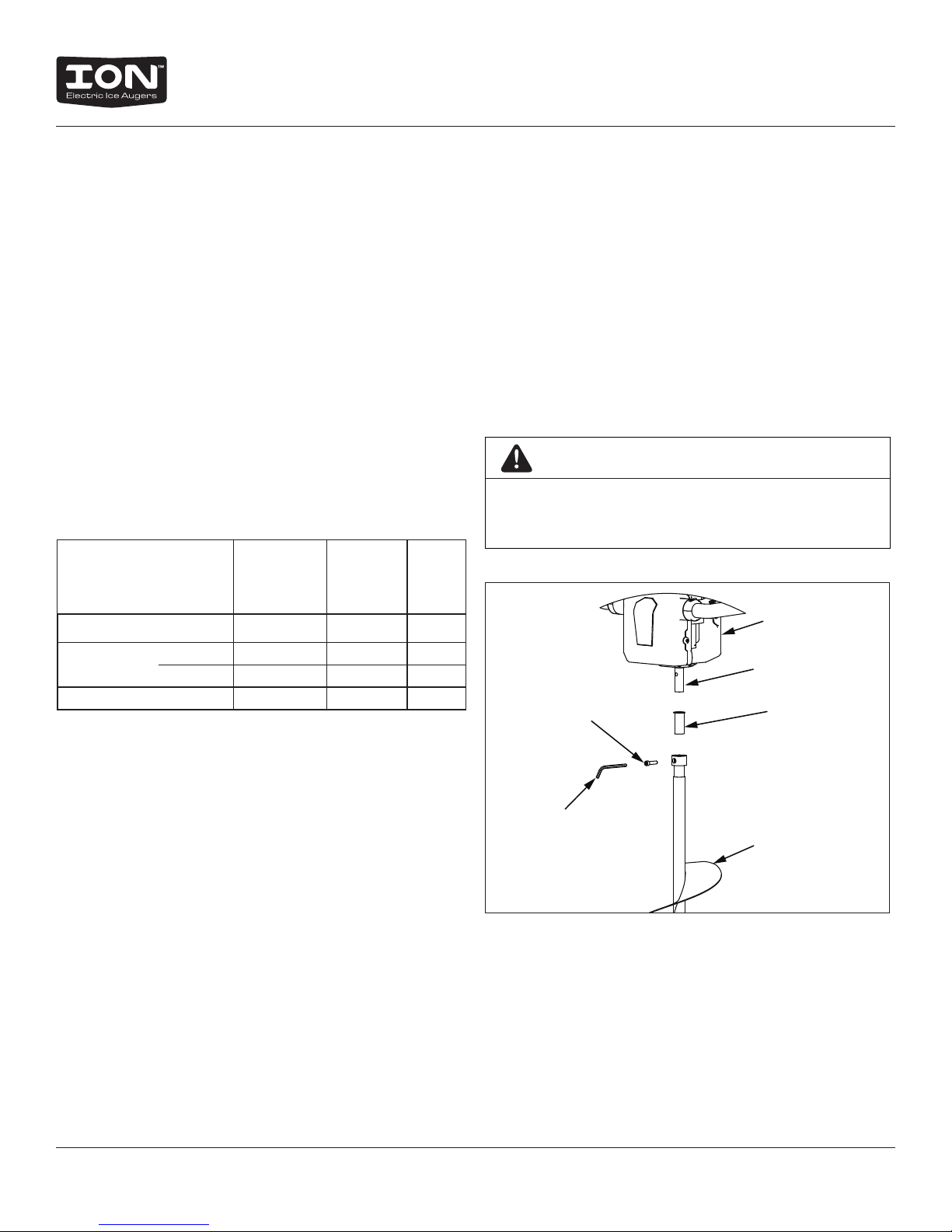

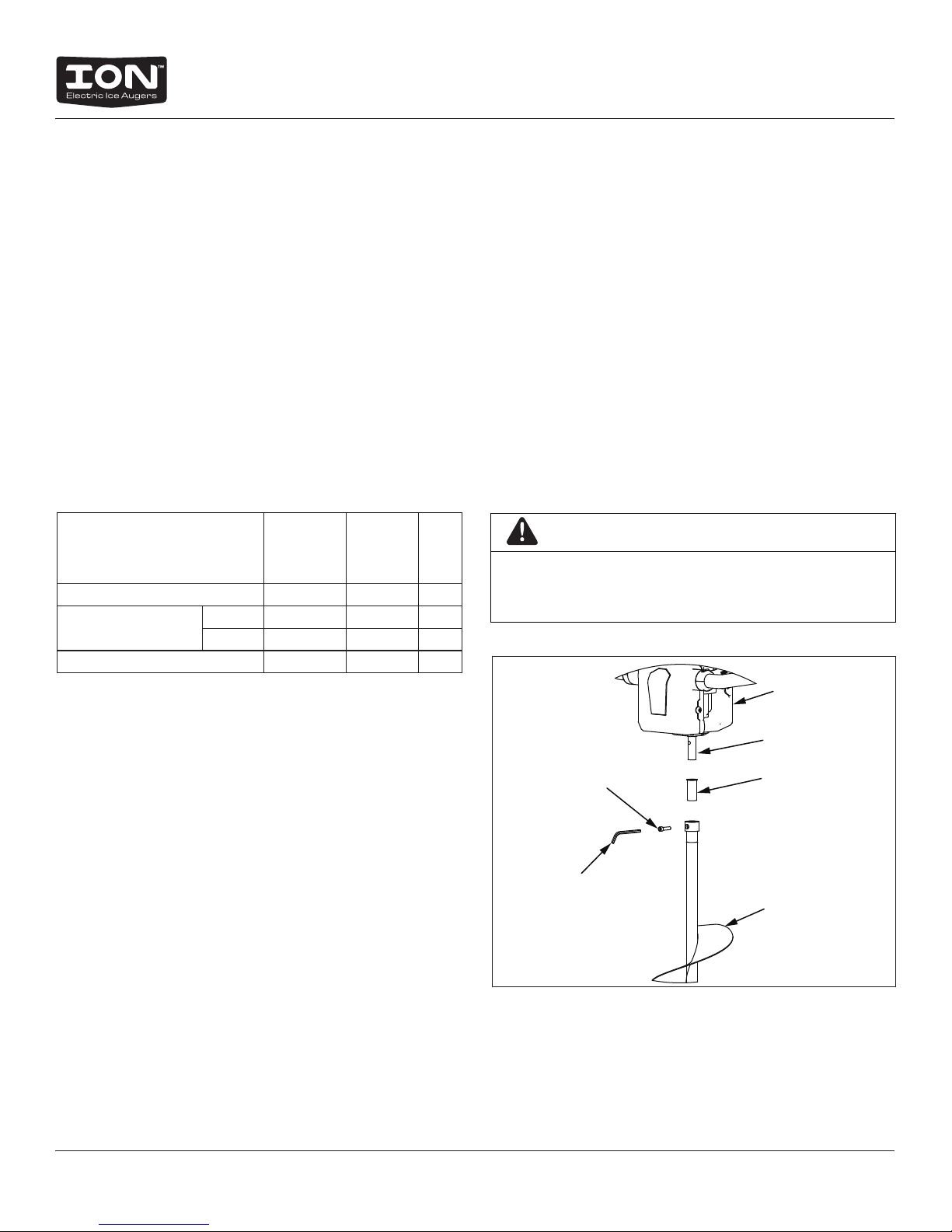

MAINTENANCE AND STORAGE
Read the maintenance schedule and observe these
recommendations to extend the life of your electric auger.
Good maintenance is essential for safe, economical, and
trouble-free operation. To help you properly care for your
powerhead, the following pages include a maintenance
schedule, routine inspection procedures, and simple
maintenance procedures using basic hand tools. Other
service tasks that are more difficult, or require special
tools, are best handled by professionals and are normally
performed by a technician or other qualified mechanic.
The maintenance schedule applies to normal operating
conditions. If you operate your powerhead under unusual
conditions, such as sustained high-load, or use in unusually
wet conditions, consult ION® customer service for
recommendations applicable to your individual needs and use.
Maintenance and Schedule
MAINTENANCE ITEM
Before each
day’s use
Check bolts and nuts X
Battery Charge X
Replace X
Sharpen/Replace Blades X
Every 500
complete
charges Yearly
Transporting Your Ice Auger
• Remove the battery if transporting the auger.
Long-Term Storage
If your ice auger will not be run for more than one month,
prepare it for long-term storage.
1. Charge the battery and leave it o of the unit. DO NOT
leave the battery on the charger. Store the battery in
temperatures between 40˚ F- 120˚ F.
2. Remove the auger from the powerhead and apply a thin
layer of grease to the driveshaft. SEE FIGURE 7
3. Remove all debris from auger and powerhead.
4. Attach the blade protector to bottom of auger.
5. Keep in a dry, moisture-free area.
IMPORTANT
CONNECT THE BATTERY TO THE CHARGER EVERY
THREE MONTHS TO ENSURE THAT IT MAINTAINS
A FULL CHARGE DURING EXTENDED STORAGE.
BOLT
HEX WRENCH
FIGURE 7
POWERHEAD
DRIVESHAFT
PROTECTIVE CAP
AUGER
8
Check for parts online at www.ioniceaugers.com or call 800-345-6007 M-F 8-5 CT
Page 9
Operator's Manual
ION® Electric Ice Augers
SERVICE AND REPAIR
Service Information
At Ardisam, we build quality and durability into the design of our products; but no amount of careful design by us, and careful
maintenance by you, can guarantee a repair-free life for your auger. Most repairs will be minor, and easily xed by following the
suggestions in the troubleshooting guide in this section.
The guide will help you pinpoint the causes of common problems and identify remedies.
For more complicated repairs, contact ION customer service. A parts catalog is included in this section.
We will always be glad to answer any questions you have, or help you nd suitable assistance. To order parts or inquire about
warranty, call or write us at the address found below.
Ordering Repair Parts
Parts may be obtained from the store where your auger was purchased or direct from the factory. To order from the factory, call,
e-mail, or order online at www.ioniceaugers.com:
ION® Ice Augers,
A Division of Ardisam, Inc.
1-800-345-6007
E-mail: [email protected]
Please include the part numbers, part description, quantity, model number and serial number.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE REMEDY/ACTION
Powerhead will not turn 1. Power switch not depressed
completely
Powerhead will not start and
the battery indicates a full
charge
Powerhead starts, then stops 1. Battery low on power
Auger jumps on ice 1. Blades damaged or sharpened
Auger cuts slowly 1. Dull blades
1. Battery too cold 1. Remove the battery from the unit and place it in a
2. Battery may be slightly under
temperature
incorrectly
2. Ice point damaged or
sharpened incorrectly
(IONX only)
2. Dull ice point
(IONX only)
1. Hold switch for ve seconds
warm location (inside a jacket pocket, vehicle or an
ION Battery Bag)
1. Charge battery
2. Remove the battery from the unit and place it in a
warm location (inside a jacket pocket, vehicle or an
ION Battery Bag)
1. Replace with new blades
2. Replace with new ice point
1. Replace with new blades
2. Replace with new ice point
Contact ION® customer service at 800-345-6007 if above remedies fail.
Check for parts online at www.ioniceaugers.com or call 800-345-6007 M-F 8-5 CT
9
Page 10
Operator's Manual
ION® Electric Ice Augers
ION® ELECTRIC ICE AUGER
Warranty Terms and Conditions
PRODUCT WARRANTY: 2YEAR LIMITED WARRANTY*
Ardisam, Inc., warrants this ION Electric Ice Auger under a two-year limited warranty to be free from defects in materials or workmanship or both
for a period not exceeding twenty-four consecutive months from the date of original purchase by the rst retail consumer or commercial end user.
“Consumer use” means personal recreational use by a retail consumer. “Commercial use” or “commercial application” means all other uses, including
use for commercial, income producing or rental purposes. Once a product has experienced commercial use, it shall thereafter be considered as a
commercial use product for purposes of this warranty. This warranty applies to the original owner that provides a proof of purchase. The warranty
is not transferable. The warranty period begins on the date of purchase by the rst retail consumer or commercial end user, and continues for the
twenty-four month consecutive period thereafter. Any unit used in a commercial application is covered for a period of 90 days after purchase. For
the warranty to be valid, the product must be registered online at www.ioniceaugers.com, or the warranty card must be lled out and received by
Ardisam, Inc., within 30 days of purchase. Ardisam, Inc. shall not be obligated to ship any repair or replacement product to any location outside of
the United States of America or Canada.
BATTERY WARRANTY: 1YEAR LIMITED WARRANTY*
Ardisam, Inc., warrants this ION battery under a one-year limited warranty to be free from defects in materials or workmanship or both for a period
not exceeding twelve consecutive months from the date of original purchase by the rst retail consumer or commercial end user. “Consumer
use” means personal recreational use by a retail consumer. “Commercial use” or “commercial application” means all other uses, including use
for commercial, income producing or rental purposes. Once a product has experienced commercial use, it shall thereafter be considered as a
commercial product for purposes of this warranty. This warranty applies to the original owner that provides a proof of purchase. The warranty is
not transferable. The warranty period begins on the date of purchase by the rst retail consumer or commercial end user, and continues for the
twelve month consecutive period thereafter. Any unit used in a commercial application is covered for a period of 90 days after purchase. For the
warranty to be valid, the product must be registered online at www.ioniceaugers.com, or the warranty card must be lled out and received by
Ardisam, Inc., within 30 days of purchase. Ardisam, Inc. shall not be obligated to ship any repair or replacement product to any location outside of
the United States of America or Canada.
*This warranty applies only to products which have not been subjected to negligent use, misuse, uses other than those indicated in
the product’s owner’s manual, alteration, accident, use of unauthorized parts, failure to perform periodic maintenance as specied in
product’s owner’s manual, normal wear and tear, use of unauthorized parts or repairs performed at non-authorized service centers.
There is no other expressed warranty. Implied warranties, including those of merchantability and tness for a particular purpose, are
limited to one year from purchase, or to the extent permitted by law. All other implied warranties are excluded. Liability for incidental
or consequential damages are excluded to the extent exclusion is permitted by law. Ardisam, Inc. does not assume, and does not
authorize any other person to assume for us, any liability in connection with the sale of our products. To obtain warranty service, you
must have prior approval by calling our customer service department at 1-800-345-6007. If you choose to ship your product to Ardisam
for warranty repair, you must rst have prior approval from Ardisam by calling our customer service department for a return material
authorization number (RMA#). Under these circumstances, all items must be shipped prepaid. Ardisam will at no charge, repair or
replace, at their discretion, any defective part which satises all conditions stated above. Ardisam retains the right to change models,
specications and price without notice. Ardisam, Inc. shall not be obligated to ship any repair or replacement product to any location
outside of the United States of America or Canada.
10
Check for parts online at www.ioniceaugers.com or call 800-345-6007 M-F 8-5 CT
Page 11
GAS/OIL
RATIO
50:1
Manuel de l’opérateur
Traduction des instructions
originales d’utilisation
ION
®
& ION
TARIÈRES À GLACE
ÉLECTRIQUE
®
X
Pièces détachées en ligne à
www.ioniceaugers.com
ION
TARIÈRES À GLACE ÉLECTRIQUE
®
24712
ECN #11165
REV. 1 04/26/2016
© COPYRIGHT 2016 ARDISAM, INC.
TOUS DROITS RÉSERVÉS.
Page 12
Manuel de l’opérateur
EMPLACEMENT
DU NUMÉRO
DE SÉRIE
ION ION X
ION® Tarières à glace électrique
INTRODUCTION
Merci d’avoir acheté une tarière à glace électrique haute performance ION® d’Ardisam, Inc. Nous nous sommes attachés à ce que
cette tarière à glace réponde aux plus hautes normes d’utilisation et de durabilité. Moyennant des soins corrects, elle orira de
nombreuses années de service. Conservez ces instructions pour toute consultation ultérieure. Ardisam, Inc se réserve le droit de
changer ou modier ce manuel sans préavis.
SOMMAIRE
Introduction / Enregistrement et service après-vente ....................................................................................................................................................12
Mesures de précaution importantes ............................................................................................................................................................................ 13-15
Déballage et Assemblage .......................................................................................................................................................................................................16
Utilisation ............................................................................................................................................................................................................................... 16-17
Entretien et entreposage .........................................................................................................................................................................................................18
Service Aprés-vente et Réparations .....................................................................................................................................................................................19
Dépannage ...................................................................................................................................................................................................................................19
Garantie ...................................................................................................................................................................................................................................................................20
ENREGISTREMENT ET
SERVICE APRÈSVENTE
Consigner le numéro de modèle et le numéro
de série du produit dans l’espace prévu pour
y accéder facilement lors des commandes de
pièces détachées ou demandes d’assistance
technique. L’enregistrement de la garantie
peut se faire en ligne à www.ioniceaugers.com
ou par courrier à: ION®, 1160 Eighth Avenue,
Cumberland, WI 54829, États-Unis. Service
après-vente au (800) 345-6007 du lundi au
vendredi de 8h00 à 17h00 HNC.
RENSEIGNEMENTS SUR LE PROPRIÉTAIRE
Lieu d’achat:
Adresse du lieu d’achat:
Ville: État/Province: Code Postal:
Numéro de modèle: Numèro de série: (Trouve à côté de l’étiquette
d’avertissement)
Date d’achat:
Notes:
Le présent manuel peut contenir des informations concernant plusieurs modèles. Lire ce manuel et le conserver pour toute
consultation ultérieure. Ce manuel contient des renseignements importants sur la SÉCURITÉ, l’ASSEMBLAGE, l’UTILISATION
et l’ENTRETIEN. Le propriétaire doit veiller à ce que toute la documentation pertinente accompagne le produit. Cette
documentation comprend le MANUEL, la NOMENCLATURE DES PIÈCES et les GARANTIES. Le présent manuel doit rester
avec la machine, notamment si elle est revendue.
Voir les pièces en ligne au www.ioniceaugers.com ou appeler le 800-345-600712
Page 13
AVERTISSEMENTS ET MESURES DE PRÉCAUTION
Responsabilité De L’utilisateur
L’utilisation correcte, sûre et ecace de ce produit relève de la
responsabilité du propriétaire.
• Lire et suivre toutes les instructions de sécurité.
• Entretenir cette machine conformément aux
instructions et au calendrier gurant dans le présent
manuel de l’utilisateur.
• S’assurer que quiconque utilise la machine connaît
et comprend toutes les commandes et mesures de
précaution.
• Ne pas éliminer la batterie avec les ordures ménagères.
Éliminer la batterie conformément aux
réglementations
locales, provinciales, fédérales ou nationales en
vigueur.
Messages De Sécurité
Ce manuel contient des messages spéciaux attirant l’attention
sur des problèmes potentiels de sécurité, ainsi que des
informations utiles sur le fonctionnement et l’entretien. Veiller
à lire toutes ces informations avec attention pour éviter les
blessures et les dommages à la machine.
REMARQUE : Des information générales sont fournies à
travers ce manuel pouvant aider l’opérateur dans
l’utilisation ou l’entretien du produit.
CE symbole signale des instructions de sécurité
importantes qui doivent être respectées pour ne
pas mettre en danger la sécurité des personnes.
AVANT DE FAIRE FONCTIONNER LE MOTEUR :
Veiller à lire cette section avec attention. Lire l’ensemble des
instructions d’utilisation et d’entretien. Pour écarter les risques
de blessure ou de mort, veiller à respecter les instructions.
Utiliser la machine conformément aux instructions de sécurité
fournies ici et tout au long du manuel. Quiconque utilise cette
machine doit lire les instructions et être familiarisé avec les
commandes.
Manuel de l’opérateur
ION® Tarières à glace électrique
AVERTISSEMENT
INDIQUE UN DANGER QUI, S’IL N’EST PAS ÉVITÉ,
PEUT PROVOQUER LA MORT OU DES BLESSURES
CORPORELLES ET/OU DÉGÂTS MATÉRIELS GRAVES.
ATTENTION
INDIQUE UN RISQUE DE BLESSURES OU DE
DOMMAGES AU MATÉRIEL SI LES INSTRUCTIONS DE
SÉCURITÉ QUI SUIVENT CE MOTINDICATEUR NE SONT
PAS RESPECTÉES.
IMPORTANT
SIGNALE DES INFORMATIONS UTILES CONCERNANT
L’ASSEMBLAGE, L’UTILISATION OU L’ENTRETIEN DU
MATÉRIEL.
AVERTISSEMENT
VEILLER À LIRE ET COMPRENDRE L’ENSEMBLE DES
INSTRUCTIONS D’UTILISATION ET D’ENTRETIEN
DE CETTE MACHINE, EN PLUS DE TOUTES LES
INSTRUCTIONS DE SÉCURITÉ. LE NONRESPECT DE
CES INSTRUCTIONS PEUT ENTRAÎNER UNE PERTE DE
CONTRÔLE DE LA MACHINE, DES BLESSURES GRAVES
OU LA MORT DE L’OPÉRATEUR ET/OU D’AUTRES
PERSONNES PRÉSENTES ET DES DOMMAGES
MATÉRIELS. UTILISER LA MACHINE CONFORMÉMENT
AUX INSTRUCTIONS DE SÉCURITÉ FOURNIES ICI ET
TOUT AU LONG DU MANUEL. QUICONQUE UTILISE
CETTE MACHINE DOIT LIRE LES INSTRUCTIONS ET
ÊTRE FAMILIARISÉ AVEC LES COMMANDES.
Voir les pièces en ligne au www.ioniceaugers.com ou appeler le 800-345-6007
13
Page 14
AVERTISSEMENTS ET MESURES DE PRÉCAUTION
• Les couteaux à glace sont très tranchants. Faire
preuve de beaucoup de précaution pour forer la glace
ou changer les couteaux. Mettre le protège-lame en
place après chaque utilisation.
• Toujours tenir les mains, pieds, cheveux, lacets de
serrage, écharpes, bonnets et vêtements amples à
l’écart de toute pièce en mouvement de la machine.
• Ne pas laisser d’enfant utiliser cette machine. Ne pas
laisser d’adulte utiliser cette machine sans instruction
appropriée.
• Ne pas utiliser de machine à moteur alors qu’on est
sous l’emprise d’alcool ou de drogue.
• Maintenir tous les boulons, vis et écrous bien serrés.
• La batterie doit être retirée avant toute réparation.
• Si la machine se coince dans un forage, retirer la
batterie avant de tenter de la sortir manuellement.
• NE PAS utiliser ce produit à des ns autres que celles
prévues.
• NE PAS utiliser d’accessoires autres que ceux proposés
par ION®.
• NE PAS modier ce produit d’une quelconque façon;
cela est dangereux et a pour eet d’annuler la
garantie.
• NE PAS continuer à utiliser ce produit en cas de
défaillance mécanique.
• Ce produit développe un couple considérable qui
est ressenti par l’utilisateur. Veiller à avoir les pieds
solidement ancrés et à tenir fermement les poignées
durant l’utilisation de la tarière.
• Durant l’utilisation, il est possible que la machine cale.
Si cela se produit, relâcher la gâchette de commande.
Repositionner les pieds et serrer fermement les
poignées. Enfoncer ensuite la gâchette et soulever
délicatement la machine.
• Durant le forage de la glace, ne pas pousser la
machine vers le bas. Si la tarière commence à forer
plus lentement, il peut être nécessaire d’aûter ou de
changer les couteaux.
• Ne pas éliminer la batterie avec les ordures
ménagères. Éliminer la batterie conformément aux
réglementations locales, provinciales, fédérales ou
nationales en vigueur.
Manuel de l’opérateur
ION® Tarières à glace électrique
IMPORTANT
LE CHARGEUR EST CONDITIONNÉ SÉPARÉMENT DANS
LE CARTON DE LA TARIÈRE. LA BATTERIE DOIT ÊTRE
COMPLÈTEMENT CHARGÉE AVANT LA PREMIÈRE
UTILISATION.
SANGLE DE RETENUE DE BATTERIE
BATTERIE
AU LITHIUM
VIS SANS
FIN TARIÉRE
PROTÈGE-LAME
ANNEAU DE TARIÈRE
ATTENTION:
ARÊTES COUPANTES
Voir les pièces en ligne au www.ioniceaugers.com ou appeler le 800-345-600714
Page 15
Manuel de l’opérateur
RISK OF ELECTRIC SHOCK. READ AND UNDERSTAND
THE OWNERS MANUAL BEFORE USE. ONLY USE IN DRY
LOCATIONS. ONLY CHARGE ION #11251 AND ION #24584
RECHARGEABLE BATTERIES WITH THIS CHARGER.
CHARGING BATTERIES NOT DESIGNED FOR THIS
CHARGER CAN CAUSE PERSONAL INJURY OR DEATH.
IF ANY PART OF THIS CHARGER IS DAMAGED
COMPLETE CHARGER MUST BE REPLACED.
CAUTION
RISQUE DE CHOC ÉLECTRIQUE. LIRE ET COMPRENDRE LE MODE
D'EMPLOI AVANT UTILISATION. UTILISER UNIQUEMENT DANS
DES ENDROITS SECS. CHARGER UNIQUEMENT DES BATTERIES
RECHARGEABLES ION N°11251 ET N°24584 AVEC CE CHARGEUR.
LA CHARGE DE BATTERIES NON CONÇUES POUR CE CHARGEUR
PEUT ENTRAÎNER DES BLESSURES CORPORELLES OU LA MORT.
SI UNE QUELCONQUE PARTIE DE CE CHARGEUR EST
ENDOMMAGÉE, LE CHARGEUR ENTIER DOIT ÊTRE CHANGÉ.
ATTENTION
11826
RISK OF ELECTRIC SHOCK. READ AND UNDERSTAND
THE OWNERS MANUAL BEFORE USE. ONLY USE IN DRY
LOCATIONS. ONLY CHARGE ION #11251 AND ION #24584
RECHARGEABLE BATTERIES WITH THIS CHARGER.
CHARGING BATTERIES NOT DESIGNED FOR THIS
CHARGER CAN CAUSE PERSONAL INJURY OR DEATH.
IF ANY PART OF THIS CHARGER IS DAMAGED
COMPLETE CHARGER MUST BE REPLACED.
CAUTION
RISQUE DE CHOC ÉLECTRIQUE. LIRE ET COMPRENDRE LE MODE
D'EMPLOI AVANT UTILISATION. UTILISER UNIQUEMENT DANS
DES ENDROITS SECS. CHARGER UNIQUEMENT DES BATTERIES
RECHARGEABLES ION N°11251 ET N°24584 AVEC CE CHARGEUR.
LA CHARGE DE BATTERIES NON CONÇUES POUR CE CHARGEUR
PEUT ENTRAÎNER DES BLESSURES CORPORELLES OU LA MORT.
SI UNE QUELCONQUE PARTIE DE CE CHARGEUR EST
ENDOMMAGÉE, LE CHARGEUR ENTIER DOIT ÊTRE CHANGÉ.
ATTENTION
11826
CAUTION ATTENTION
FOR INDOOR USE ONLY. RISK OF ELEC TRIC SHOCK, DRY
LOCATION USE ONLY. RISK OF INJURY, CHARGE 36V LI-ION
RECHARGEABLE BATTERIES. OTHER TYPES OF BATTERIES
MAY BURST CAUSING INJURY TO PERSONS OR DAMAGE.
POUR UTILISATION Á L’INTÉRIEUR SEULEMENT. RISQUES
D’ÉLECTROCUTION, UTILISER DANS UN ENDROIT SEC
SEULEMENT. UTILISER POUR CHARGER UNIQUEMENT
LES ACCUMULATEURS DU 36V LI-ION. D’AUTRES TYPES
D’ACCUMULATEURS POURRAIENT ÉCLATER ET CAUSER
DES BLESSURES OU DOMMAGES.
13813
CAUTION ATTENTION
FOR INDOOR USE ONLY. RISK OF ELEC TRIC SHOCK, DRY
LOCATION USE ONLY. RISK OF INJURY, CHARGE 36V LI-ION
RECHARGEABLE BATTERIES. OTHER TYPES OF BATTERIES
MAY BURST CAUSING INJURY TO PERSONS OR DAMAGE.
POUR UTILISATION Á L’INTÉRIEUR SEULEMENT. RISQUES
D’ÉLECTROCUTION, UTILISER DANS UN ENDROIT SEC
SEULEMENT. UTILISER POUR CHARGER UNIQUEMENT
LES ACCUMULATEURS DU 36V LI-ION. D’AUTRES TYPES
D’ACCUMULATEURS POURRAIENT ÉCLATER ET CAUSER
DES BLESSURES OU DOMMAGES.
13813
WARNING
ioniceaugers.com
800-345-6007
A Division of Ardisam, Inc.
1160 8th Avenue
Cumberland, WI 54829
Failure to read, understand and follow all warnings and
instructions listed could result in serious injury or death.
Keep all body parts, clothing and foreign objects clear of
rotating auger. Be sure auger is securely attached to
powerhead during use. Remove battery from powerhead
prior to transport. Do not use this auger as an anchoring
device. Use this auger/powerhead as per provided
instructions only.
11838
ARDISAM, INC.
1160 8th Avenue | Cumberland, WI 54829 | USA
Serial No.
Model: 19706 Type: Ice Auger
Mass: 5.9 kg
Max. Operating Speed: 208 rpm
11483 1/3
19845
REVERSE BUTTON
Hold toggle switch before drilling
to activate reverse mode.
24335
ARDISAM, INC.
1160 8th Aven ue
Cumberland, WI, 54829 USA
MODEL NO. SERIAL NO.
24704
24327
1/2
WARNING
ioniceaugers.com
800-345-6007
A Division of Ardisam, Inc.
1160 8th Avenue
Cumberland, WI 54829
Failure to read, understand and follow all warnings and
instructions listed could result in serious injury or death.
Keep all body parts, clothing and foreign objects clear of
rotating auger. Be sure auger is securely attached to
powerhead during use. Remove battery from powerhead
prior to transport. Do not use this auger as an anchoring
device. Use this auger/powerhead as per provided
instructions only.
11838
TO REDUCE THE RISK OF INJURY READ
AND UNDERSTAND THE OWNERS MANUAL
BEFORE USE. CRUSHING, DISASSEMBLY,
SHORTING OF TERMINALS, OR BURNING
CAN CAUSE PERSONAL INJURY OR DEATH. IF BATTERY IS
NOT USED CORRECTLY BURNS, EXPLOSION, AND OR FIRE
ARE POSSIBLE. CHARGE ONLY WITH ION #11725 CHARGER.
DO NOT DISCARD BATTERY INTO GARBAGE CAN.
WARNING
POUR RÉDUIRE LE RISQUE DE BLESSURE, VEILLER À LIRE ET
À COMPRENDRE LE MODE D'EMPLOI AVANT UTILISATION.
L'ÉCRASEMENT, LE DÉMONTAGE, LA MISE EN COURT-CIRCUIT
DES BORNES OU LA COMBUSTION PEUVENT ENTRAÎNER
DES BLESSURES CORPORELLES OU LA MORT. L'UTILISATION
INCORRECTE DE LA BATTERIE PRÉSENTE DES RISQUES DE
BRÛLURES, D'EXPLOSION ET D'INCENDIE. CHARGER
UNIQUEMENT AVEC UN CHARGEUR 36 VOLTS ION N°11725.
AVERTISSEMENT
24894
S/N:
TO REDUCE THE RISK OF INJURY READ
AND UNDERSTAND THE OWNERS MANUAL
BEFORE USE. CRUSHING, DISASSEMBLY,
SHORTING OF TERMINALS, OR BURNING
CAN CAUSE PERSONAL INJURY OR DEATH. IF BATTERY IS
NOT USED CORRECTLY BURNS, EXPLOSION, AND OR FIRE
ARE POSSIBLE. CHARGE ONLY WITH ION #11725 CHARGER.
DO NOT DISCARD BATTERY INTO GARBAGE CAN.
WARNING
POUR RÉDUIRE LE RISQUE DE BLESSURE, VEILLER À LIRE ET
À COMPRENDRE LE MODE D'EMPLOI AVANT UTILISATION.
L'ÉCRASEMENT, LE DÉMONTAGE, LA MISE EN COURT-CIRCUIT
DES BORNES OU LA COMBUSTION PEUVENT ENTRAÎNER
DES BLESSURES CORPORELLES OU LA MORT. L'UTILISATION
INCORRECTE DE LA BATTERIE PRÉSENTE DES RISQUES DE
BRÛLURES, D'EXPLOSION ET D'INCENDIE. CHARGER
UNIQUEMENT AVEC UN CHARGEUR 36 VOLTS ION N°11725.
AVERTISSEMENT
24894
S/N:
ION® Tarières à glace électrique
AUTOCOLLANTS DE SÉCURITÉ ET DE MISE EN GARDE
Les marquages et étiquettes suivants sont apposés sur le produit, en plus de ceux présentés tout au long des instructions
d’utilisation.
Si l’une quelconque des étiquettes de sécurité devient illisible en raison de son usure, sa décoloration ou autre dommage subi
pendant l’utilisation de la tarière, utiliser le numéro de référence indiqué pour commander une étiquette de rechange. Nos clients
européens peuvent passer commande auprès de leur concessionnaire local, nos clients américains directement auprès du service
après-vente ION. Ces étiquettes de sécurité sont faciles à appliquer et constituent un rappel visuel constant pour les utilisateurs de
la machine. Veiller à respecter les mesures de précaution nécessaires à une utilisation sécuritaire et ecace de la tarière.
Stickers ION® ION® X Stickers
Voir les pièces en ligne au www.ioniceaugers.com ou appeler le 800-345-6007
15
Page 16
DÉBALLAGE ET ASSEMBLAGE POUR MONTER
PRISE DE
110/240V
LA TARIÈRE SUR LE BLOC MOTEUR :
1. Sortir la clé Allen du sachet de pièces.
2. Introduire la clé Allen dans la vis au sommet de la tarière.
Retirer la vis en la tournant dans le sens inverse des
aiguilles d’une montre.
3. Déposer le capuchon protecteur en plastique de l’arbre
d’entraînement. Enler l’arbre d’entraînement du bloc
moteur dans collier de la tarière. VOIR ILLUSTRATION 1
4. Aligner le trou de l’arbre de tarière avec celui de l’arbre
de bloc moteur. Visser fermement le bouton en tournant
dans le sens des aiguilles d’une montre. Il peut y avoir un
peu de jeu dans le raccord; cela est normal. Si le raccord
est trop serré, le démontage peut s’avérer dicile.
Pour Charger La Batterie Avant La Première Utilisation
1. Brancher le chargeur sur une prise de courant standard
de 110 ou 240 V; un voyant rouge doit s’allumer sur le
chargeur. Toujours brancher le chargeur sur une prise
murale de 110 ou 240V avant d’y placer la batterie.
VOIR FIGURE 2.
2. Charger la batterie jusqu’à ce que le voyant vert du
chargeur soit allumé en continu.
3. Pour débrancher la batterie, débrancher la che de la
prise murale puis retirer la batterie du chargeur.
REMARQUE : Ne pas laisser la batterie sur le chargeur
une fois que la charge est terminée. Débrancher le
chargeur de la prise murale et retirer la batterie.
BOULON
CLÉ ALLEN
ILLUSTRATION 1
ILLUSTRATION 2
Manuel de l’opérateur
ION® Tarières à glace électrique
BLOC MOTEUR
ARBRE
D’ENTRAÎNEMENT
CAPUCHON
PROTECTEUR
TARIÈRE
IMPORTANT
NE PAS LAISSER LA BATTERIE SUR LE BLOC MOTEUR
LORSQUE LA TARIÈREN’EST PAS UTILISÉE. TOUJOURS
DÉTACHER LA BATTERIE LORSQUE LA TARIÈRE À
GLACE EST INUTILISÉE
Pour Mettre En Place La Batterie
1. Enler la batterie à fond dans le bloc moteur.
2. Tirer la sangle de retenue en caoutchouc sur la sangle de
retenue de batterie solidement dans le bloc moteur.
REMARQUE : Cela ne peut pas être fait avant la mise en
place de la batterie. La batterie doit être montée sur
le bloc moteur avant de placer la sangle par-dessus.
IMPORTANT
LA BATTERIE DOIT ÊTRE COMPLÈTEMENT CHARGÉE
AVANT LA PREMIÈRE UTILISATION.
Voir les pièces en ligne au www.ioniceaugers.com ou appeler le 800-345-600716
UTILISATION
La tarière ION® est alimentée par la batterie 36V fournie avec la
machine.
1. Veiller à avoir les pieds solidement campés sur le sol et à
tenirfermement la machine entre les mains en position
verticale.
2. Appuyer sur le bouton de blocage puis serrer la gâchette
de commande. La tarière commence à forer au bout d’un
délai de sécurité de deux secondes. VOIR ILLUSTRATION 3
3. Pour arrêter la tarière, relâcher la gâchette de commande.
4. Lorsque la tarière n’est pas utilisée, retirer la batterie.
5. Pour l’ION X, suivre les instructions ci-dessus. La
fonction ÉCLAIRAGE est liée à l’activation de la gâchette
de commande.
REMARQUE : Si la batterie doit être utilisée à plusieurs
reprises au cours d’une même sortie, l’idéal est de
déposer la batterie et de la placer dans un endroit
chaud, en particulier par temps froid.
Page 17
BATTERIE
AU LITHIUM
(STEP 1)
SANGLE DE
RETENUE
DE BATTERIE
(STEP 2)
EXPLOITATION
BLOCAGE
LEVIER
EXPLOITATION
DÉCLENCHEUR
EXPLOITATION
DÉCLENCHEUR
EXPLOITATION
BLOCAGE
LEVIER
ILLUSTRATION 3
ION ION X
Fonctionnement Du Commutateur De Marche Arrière
Pour inverser la marche an de purger le forage de tous débris
indésirables: VOIR FIGURE 4
1. Pour activer la fonction de marche arrière, appuyer
sur le commutateur de marche arrière puis enfoncer
simultanément le levier de blocage et la gâchette de
commande.
2. Pour arrêter la tarière, relâcher la gâchette de commande.
Pour purger un forage:
1. Enfoncer la tarière à moitié dans le forage en démarrant la
tarière dans le forage. Le haut de la vis sans n de tarière
doit être au-dessus de l’eau et de la glace fondante.
2. Activer la fonction de marche arrière et continuer
d’abaisser la tarière dans le forage. L’anneau inférieur de
la tarière doit ressortir du dessous de la glace.
3. Après quelques secondes de fonctionnement en marche
arrière, relâcher la gâchette de commande.
Manuel de l’opérateur
ION® Tarières à glace électrique
Charge Et Contrôle De La Batterie
1. Dégager la sangle de retenue de batterie en caoutchouc
en la tirant vers le moteur. VOIR ILLUSTRATION 5
2. Extraire la batterie hors du bloc moteur.
3. Brancher le chargeur sur une prise de courant réseau de
110/240V.
4. Enler la batterie dans le chargeur.
5. Le voyant indicateur de charge doit clignoter en vert.
VOIR ILLUSTRATION 6
6. Lorsque le voyant indicateur vert brille en continu, la
batterie est complètement chargée.
7. Une fois que la batterie est complètement chargée,
débrancher le chargeur de la prise murale.
8. Retirer la batterie du chargeur.
REMARQUE: Il est préférable de recharger la batterie
après chaque utilisation pour optimiser sa durée
de service.
9. Placez la batterie sur le bloc moteur lorsque vous êtes prêt
à utiliser..
REMARQUE : La batterie doit être détachée du bloc
moteur lorsqu’elle n’est pas utilisée.
10. Retirez la batterie de caoutchouc de retenue sangle
arrière sur batterie.
REMARQUE: GARDER LE BLOC MOTEUR À L’ÉCART DE
L’EAU. L’eau remonte et déborde du forage.
4. Répéter les étapes ci-dessus trois fois pour dégager le
forage.
COMMUTATEUR
DE MARCHE ARRIÈRE
ILLUSTRATION 4
Voir les pièces en ligne au www.ioniceaugers.com ou appeler le 800-345-6007
COMMUTATEUR
DE MARCHE ARRIÈRE
ION ION X
ILLUSTRATION 5
INDICATEUR
ILLUSTRATION 6
VOYANT
ION ION X
Voyants Indicateurs Du Chargeur Et Signication
ACTION/COULEUR SIGNIFICATION
Vert clignotant Batterie en cours de charge
Vert continu Batterie complètement chargée
Rouge clignotant Batterie trop chaude
Rouge continu Batterie trop froide
17
Page 18
Manuel de l’opérateur
ION® Tarières à glace électrique
ENTRETIEN ET ENTREPOSAGE
Lire le calendrier d’entretien et respecter les délais préconisés
pour étendre la durée de service de la tarière électrique.
Un bon entretien est indispensable à un fonctionnement sûr,
économique et sans panne de la machine. Pour assurer des
soins corrects du bloc moteur, les pages suivantes comportent
un calendrier d’entretien, des instructions de contrôle courant
et des instructions d’entretien élémentaire au moyen d’outils à
mains de base.
Il est préférable de coner à des professionnels les tâches
d’entretien ou de réparation plus diciles ou nécessitant un
outillage spécial et qui sont normalement eectuées par un
technicien ou autre mécanicien qualié.
Le calendrier d’entretien s’applique à des conditions normales
d’utilisation. Si le bloc moteur est utilisé dans des conditions
inhabituelles, notamment sous une charge élevée soutenue
ou dans des conditions inhabituellement humides, obtenir des
conseils relatifs à ces besoins et emplois particuliers auprès du
service après-vente d’ION®.
Calendrier D’entretien
Toutes
Avant chaque
utilisation
OPÉRATION D’ENTRETIEN
Contrôler les boulons et écrous X
Batterie Charger X
Remplacer X
Aûter/changer les couteaux X
quotidienne
les 500
charges
complètes
Chaque
année
Transport De La Tarière À Glace
• Retirer la batterie avant de transporter la tarière.
Entreposage À Long Terme
1. Charger la batterie et la laisser hors de la machine. NE PAS
laisser la batterie dans le chargeur. Entreposer la batterie
à des températures comprises entre 5 ˚C et 50 ˚C.
2. Retirer la tarière du bloc moteur et enduire l’arbre
du moteur d’une ne couche de graisse. VOIR
ILLUSTRATION 7
3. Éliminer tous débris de la tarière et du bloc moteur.
4. Attacher le protège-lame au bas de la tarière.
5. Conserver dans un endroit sec.
IMPORTANT
PLACER LA BATTERIE DANS LE CHARGEUR TOUS LES
TROIS MOIS POUR LA MAINTENIR À PLEINE CHARGE
DURANT UN ENTREPOSAGE PROLONGÉ.
BLOC MOTEUR
ARBRE
D’ENTRAÎNEMENT
BOULON
CAPUCHON
PROTECTEUR
CLÉ ALLEN
TARIÈRE
ILLUSTRATION 7
Voir les pièces en ligne au www.ioniceaugers.com ou appeler le 800-345-600718
Page 19
Manuel de l’opérateur
ION® Tarières à glace électrique
SERVICE APRÈSVENTE ET RÉPARATION
informations sur le service aprÈs-vente
Chez Ardisam, nous intégrons la qualité et la durabilité dans la conception de nos produits; mais toute la conception soignée et
tout l’entretien attentionné ne sauraient garantir une existence de la tarière totalement exempte de réparation. La majorité des
problèmes sont mineurs et aisément résolus en suivant les indications du guide de dépannage qui suit.
Ce guide aide à diagnostiquer les causes des problèmes les plus courants et à identier leurs solutions.
Pour les réparations plus compliquées, s’adresser au service après-vente d’ION®. Pour commander des pièces ou vous renseigner
sur la garantie, appeler ou nous écrire à l’adresse indiquée dans le panneau suivant..
Nous sommes toujours heureux de répondre à toute question ou d’aider à trouver l’assistance qui convient. Pour commander des
pièces ou se renseigner sur la garantie, communiquer avec nous par téléphone ou par courrier à l’adresse indiquée ci-dessous.
COMMANDE DE PIÈCES DE RECHANGE
Les pièces peuvent s’obtenir directement auprès de l’usine. Pour passer une
commande, appeler, écrire ou commander en ligne à
www.ioniceaugers.com:
ION® Ice Augers,
A Division of Ardisam, Inc.
1-800-345-6007
Courriel: [email protected]
Veiller à inclure la référence, la description, la quantité, le numéro de
modèle et le numéro de série des pièces.
DÉPANNAGE
PROBLÉME CAUSE POSSIBLE SOLUTION/ACTION
Le bloc moteur ne tourne pas 1. La gâchette de commande n’est
pas complètement enfoncée
Le bloc moteur ne démarre
pas et le voyant de batterie
indique une pleine charge
Le bloc moteur démarre, puis
s’arrête
La tarière saute sur la glace 1. Couteaux endommagés ou mal
La tarière fore lentement 1. Couteaux émoussés
1. Batterie trop froide 1. Détacher la batterie de la machine et la placer dans un
1. Batterie déchargée
2. La batterie peut être
légèrement trop froide
aûtés
2. Point de glace endommagé ou
mal aiguisé (IONX seulement)
2. Pointe à glace émoussée
(IONX seulement)
1. Tenir la gâchette enfoncée pendant cinq secondes
endroit chaud (dans une poche de manteau, un véhicule ou
un sac pour batterie ION)
1. Charger la batterie
2. Détacher la batterie de la machine et la placer dans un
endroit chaud (dans une poche de manteau, un véhicule ou
un sac pour batterie ION)
1. Remplacer par des couteaux neufs
2. Remplacer par une pointe à glace neuve.
1. Remplacer par des couteaux neufs
2. Remplacer par une pointe à glace neuve.
S’adresser au service après-vente d’ION® au 800-345-6007 si toutes les solutions ci-dessus échouent.
Voir les pièces en ligne au www.ioniceaugers.com ou appeler le 800-345-6007
19
Page 20
Manuel de l’opérateur
ION® Tarières à glace électrique
ION® TARIÈRES À GLACE ÉLECTRIQUE
MODALITÉS DE LA GARANTIE
GARANTIE PRODUIT: GARANTIE LIMITÉE 2 ANS*
Ardisam, Inc., garantit que le présent PRODUIT ESKIMO® est couvert par une garantie limitée de deux ans comme étant exempt
de tout vice de matériau ou de fabrication, ou les deux, pour une période n’excédant pas vingt-quatre mois consécutifs à
compter de la date de l’achat initial par le premier consommateur ou utilisateur commercial. « Usage grand public » signie usage
récréatif personnel par un consommateur. « Usage commercial » ou « application commerciale » signie tous les autres usages,
y compris l’usage à des ns commerciales, génératrices de revenus ou de location. Une fois qu’un produit a été utilisé à des ns
commerciales, il sera par la suite considéré comme un produit de moteur à usage commercial aux ns de la présente garantie.
Cette garantie s’applique au propriétaire original qui fournit une preuve d’achat. La garantie n’est pas transférable. La période de
garantie débute à la date d’achat par le premier acheteur au détail ou utilisateur commercial et s’étend sur la période de vingtquatre mois consécutifs qui suit. Toute unité utilisée dans le cadre d’une activité commerciale est couverte pendant une durée de
90 jours après l’achat. Pour que la garantie soit valable, le produit doit être enregistré en ligne à www.ioniceaugers.com ou la carte
de garantie doit être remplie et reçue par Ardisam, Inc. dans les 30 jours après l’achat. Ardisam, Inc. ne sera en aucun cas obligée
d’expédier un produit réparé ou remplacé vers un endroit en dehors des États-Unis d’Amérique ou du Canada.
GARANTIE PRODUIT: GARANTIE LIMITÉE 1 ANS*
Ardisam, Inc., garantit que le présent PRODUIT ESKIMO® est couvert par une garantie limitée d’un an comme étant exempt de tout
vice de matériau ou de fabrication, ou les deux, pour une période n’excédant pas douze mois consécutifs à compter de la date de
l’achat initial par le premier consommateur ou utilisateur commercial. « Usage grand public » signie usage récréatif personnel par
un consommateur. « Usage commercial » ou « application commerciale » signie tous les autres usages, y compris l’usage à des
ns commerciales, génératrices de revenus ou de location. Une fois qu’un produit a été utilisé à des ns commerciales, il sera par la
suite considéré comme un produit à usage commercial aux ns de la présente garantie. Cette garantie s’applique au propriétaire
original qui fournit une preuve d’achat. La garantie n’est pas transférable. La période de garantie débute à la date d’achat par le
premier consommateur ou utilisateur commercial, et se poursuit pour une durée de douze mois consécutifs par la suite. Toute
unité utilisée dans le cadre d’une activité commerciale est couverte pendant une durée de 90 jours après l’achat. Pour que la
garantie soit valable, le produit doit être enregistré en ligne à www.ioniceaugers.com ou la carte de garantie doit être remplie et
reçue par Ardisam, Inc. dans les 30 jours après l’achat. Ardisam, Inc. ne sera en aucun cas obligée d’expédier un produit réparé ou
remplacé vers un endroit en dehors des États-Unis d’Amérique ou du Canada
*La présente garantie s’applique uniquement à des produits n’ayant pas subi de négligence, d’emploi abusif, d’utilisations autres
que celles indiquées dans le manuel d’utilisation du produit, de modications, d’accident, d’utilisation de pièces non autorisées,
de non-respect d’une maintenance périodique telle que spéciée dans le manuel de l’utilisateur du produit, d’usure normale,
d’utilisation de pièces non autorisées ou de réparations eectuées par des centres de service non agréés. Il n’existe pas d’autre
garantie expresse. Les garanties implicites, y compris celles de qualité marchande et d’adaptation à un emploi particulier, sont
limitées à un an à compter de la date d’achat ou dans la mesure prévue par la loi. Toutes les autres garanties implicites sont
exclues. La responsabilité de dommages indirects ou accessoires est exclue dans la mesure où l’exclusion est autorisée par la
loi. Ardisam, Inc. n’assume aucune responsabilité, et n’autorise personne à assumer en son nom une quelconque responsabilité,
en rapport avec la vente de ses produits. Pour obtenir un service de garantie, vous devez d’abord obtenir une approbation en
appelant notre service à la clientèle en composant le 1-800-345-6007. Si vous choisissez d’expédier votre produit à Ardisam pour
une réparation en vertu de la garantie, vous devez d’abord obtenir une approbation de Ardisam en téléphonant au service à la
clientèle an d’obtenir un numéro d’autorisation de renvoi de matériel (N° RMA). Sous ces circonstances, tous les articles doivent
être envoyés en port payé. Ardisam, à son entière discrétion, réparera ou remplacera sans frais toute pièce défectueuse qui remplit
toutes les conditions énoncées ci-dessus. Ardisam se réserve le droit de modier les modèles, les spécications et les prix sans
préavis. Ardisam, Inc. ne sera en aucun cas obligée d’expédier un produit réparé ou remplacé vers un endroit en dehors des ÉtatsUnis d’Amérique ou du Canada.
Voir les pièces en ligne au www.ioniceaugers.com ou appeler le 800-345-600720
Loading...
