ION IED05 Quick Start Manual

1 2

4

6

7

8

3

5

9

10

ENGLISH

PLEASE USE WING-SCREWS AND NUTS TO SECURE
CONNECTIONS.

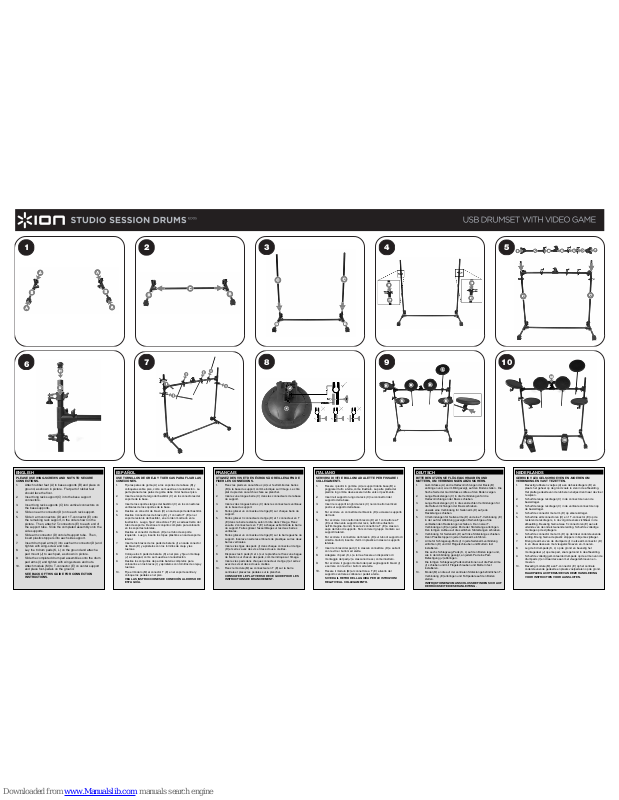

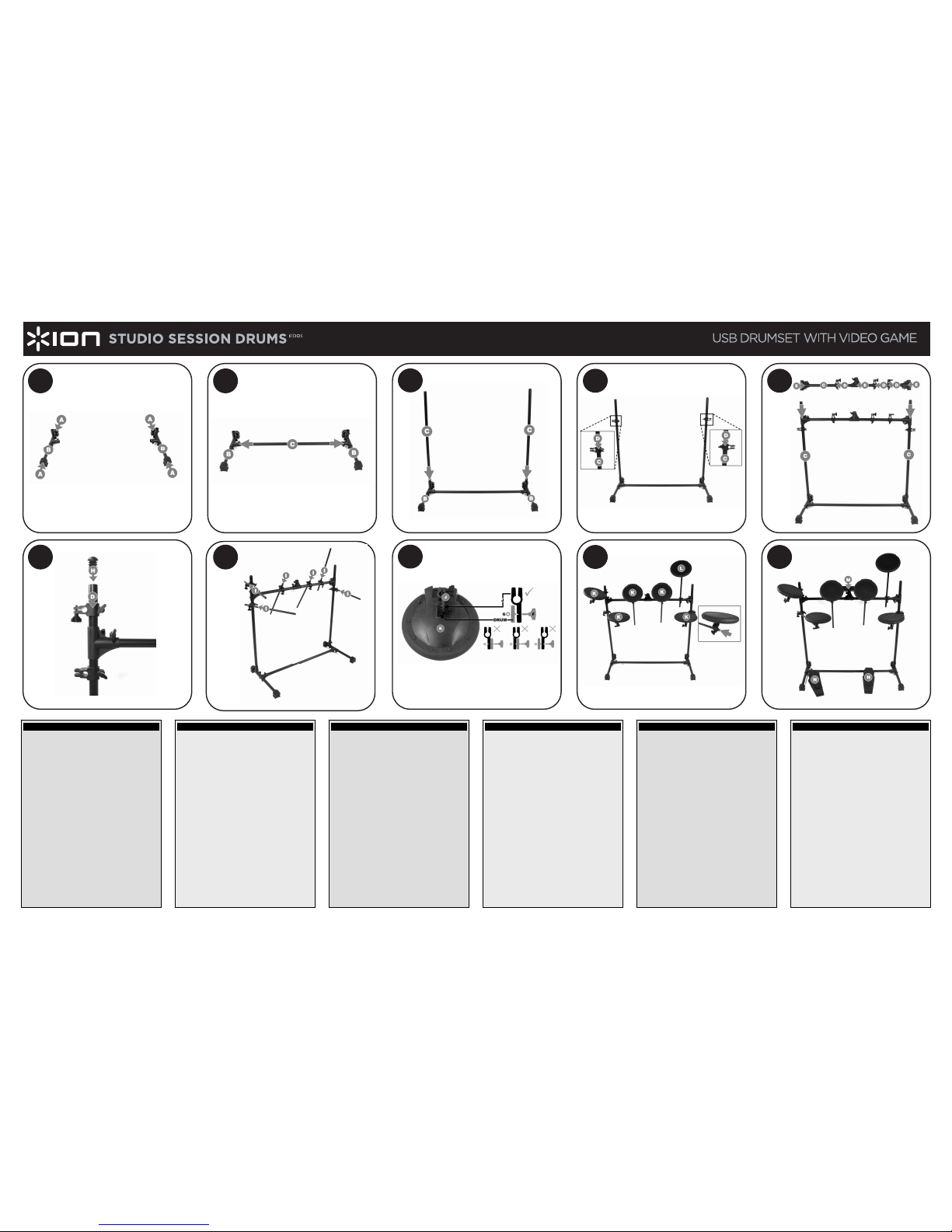

1. Attach rubber feet (A) to base supports (B) and place on
ground, as shown in picture. Flat part of rubber feet
should face the floor.

2. Insert long rack support (C) into the base support
connectors.

3. Insert long rack supports (C) into vertical connectors on
the base supports.

4. Slide one arm connector (D) onto each rack support.

5. Slide 3 arm connectors (D) and 1 T-connector (E) onto
the remaining rack support, in the order shown in the
picture. Then, attach 2 T-connectors (E) to each end of
the support tube. Slide the completed assembly onto the
side supports.

6. Slide arm connector (D) onto left support tube. Then,
insert plastic stoppers into each side support.

7. Insert drum pad arms (I) into each arm connector (D) and
tighten with wing-screw and nuts.

8. Lay the 6 drum pads (K, L) on the ground and attach a
pad mount (J) to each pad, as shown in picture.

9. Slide the completed drum pad assemblies onto the drum
pad arms (I) and tighten with wing-screws and nuts.

10. Attach module (M) to T-connector (E) on center support
and place foot-pedals on the ground.

SEE BACK OF THIS GUIDE FOR CONNECTION
INSTRUCTIONS.

ESPAÑOL

USE TORNILLOS DE OREJA Y TUERCAS PARA FIJAR LAS
CONEXIONES.

1. Fije las patas de goma (A) a los soportes de la base (B) y
colóquelas sobre piso, como se muestra en la ilustración. La
parte plana de las patas de goma debe mirar hacia el piso.

2. Inserte el soporte largo del bastidor (C) en los conectores del
soporte de la base.

3. Inserte los soportes largos del bastidor (C) en los conectores
verticales de los soportes de la base.

4. Deslice un conector de brazo (D) en cada soporte del bastidor.

5. Deslice 3 conectores de brazo (D) y 1 conector T (E) en el
soporte restante del bastidor, en el orden mostrado en la
ilustración. Luego, fije 2 conectores T (E) a cada extremo del
tubo de soporte. Deslice el conjunto completo para colocarlo
en los soportes laterales.

6. Deslice el conector de brazo (D) en el tubo de soporte
izquierdo. Luego, inserte los topes plásticos en cada soporte
lateral.

7. Inserte los brazos de los pads de batería (I) en cada conector
de brazo (D) y apriételos con los tornillos de oreja y las
tuercas.

8. Coloque los 6 pads de batería (K) en el piso y fije un montaje
(J) a cada pad, como se muestra en la ilustración.

9. Deslice los conjuntos de pad de batería completos para
colocarlos en los brazos (I) y apriételos con tornillos de oreja y
tuercas.

10. Fije el módulo (M) al conector T (E) en el soporte central y
coloque los pedales en el piso.

VEA LAS INSTRUCCIONES DE CONEXIÓN AL DORSO DE
ESTA GUÍA.

FRANÇAIS

UTILISEZ DES VIS ET DES ÉCROUS À OREILLES AFIN DE
FIXER LES CONNEXIONS.

1. Fixez les pieds en caoutchouc (A) sur l’extrémité des barres
(B) à la base du support, comme indiqué sur l'image. Le côté
plat du pied en caoutchouc face au plancher.

2. Insérez une longue barre (C) dans les connecteurs de la base
du support.

3. Insérez des longues barres (C) dans les connecteurs verticaux
de la base du support.

4. Faites glisser un connecteur de tige (D) sur chaque barre du
support.

5. Faites glisser 3 connecteurs de tige (D) et 1 connecteur en T
(E) dans la barre restante, selon l'ordre dans l'image. Fixez
ensuite 2 connecteurs en T (E) à chaque extrémité de la barre
du support. Faites glisser l'assemblage sur les deux barres
verticales.

6. Faites glisser un connecteur de tige (D) sur la barre gauche du
support. Insérez ensuite les embouts de plastique sur les deux
barres verticales.

7. Insérez les tiges des pads (I) dans chaque connecteur de tige
(D) et serrez avec des vis et des écrous à oreilles.

8. Disposez les 6 pads (K et L) sur le plancher et fixez une bague
de fixation sur chacun des pads, comme indiqué sur l'image.

9. Insérez les pads dans chaque connecteur de tige (I) et serrez
avec des vis et des écrous à oreilles.

10. Fixez le module (M) au connecteur en T (E) sur la barre
centrale et placez les pédales sur le plancher.

CONSULTER LE PLAT VERSO DE CE GUIDE POUR LES
INSTRUCTIONS DE BRANCHEMENT.

ITALIANO

SERVIRSI DI VITI E BULLONI AD ALETTE PER FISSARE I
COLLEGAMENTI.

1.

Fissare i piedini in gomma (A) ai supporti della base (B) e
poggiare il tutto a terra, come illustrato. La parte piatta del
piedino in gomma deve essere rivolta verso il pavimento.

2. Inserire il supporto lungo da rack (C) nei connettori del

supporto della base.

3. Inserire i supporti lunghi da rack (C) nei connettori verticali

posti sul supporto della base.

4. Far scorrere un connettore del braccio (D) su ciascun supporto

del rack.

5. Far scorrere 3 connettori del braccio (D) ed 1 connettore a T

(E) sul rimanente supporto del rack, nell’ordine illustrato
nell’immagine. Quindi, fissare 2 connettori a T (E) a ciascun
capo del tubo di supporto. Far scorrere il gruppo montato sui
supporti laterali.

6. Far scorrere il connettore del braccio (D) sul tubo di supporto di

sinistra. Quindi, inserire i fermi in plastica in ciascun supporto
laterale.

7. Inserire i bracci dei pad (I) in ciascun connettore (D) e serrarli

con le viti e i bulloni ad alette.

8. Adagiare i 6 pad (K, L) a terra e fissare un dispositivo di

montaggio del pad (J) a ciascuno di essi, come illustrato.

9. Far scorrere il gruppo montato dei pad sugli appositi bracci (I)

e serrare con le viti e i bulloni ad alette.

10. Fissare il modulo (M) al connettore a T (E) a livello del

supporto centrale e collocare i pedali a terra.

SI VEDA IL RETRO DELLA GUIDA PER LE ISTRUZIONI
RELATIVE AL COLLEGAMENTO.

DEUTSCH

BITTE BENUTZEN SIE FLÜGELSCHRAUBEN UND
MUTTERN, UM VERBINDUNGEN ABZUSICHERN.

1. Gummifüsse (A) an die Haltevorrichtungen der Basis (B)
anbringen und, wie im Bild gezeigt, auf den Boden stellen. Die
flache Seite der Gummifüsse sollte auf den Boden zeigen.

2. Lange Rackstangen (C) in die Verbindungen für die
Haltevorrichtungen der Basis schieben.

3. Lange Rackstangen (C) in die senkrechten Verbindungen für
die Haltevorrichtungen der Basis schieben.

4. Jeweils eine Verbindung für Seitenarm (D) auf jede
Rackstange schieben.

5. 3 Verbindungen für Seitenarme (D) und eine T-Verbindung (E)
in der auf der Abbildung gezeigten Reihenfolge auf die
verbleibenden Rackstangen schieben. Dann zwei T­Verbindungen (E) an jedes Ende der Stützstange anbringen.
Den fertigen Aufbau auf die seitlichen Stützstangen schieben.

6. Verbindung für Seitenarm (D) auf linke Stützstange schieben.
Dann Plastikstopper in jeden Seitenarm einführen.

7. Arme für Schlagzeug-Pads (I) in jede Seitenarmverbindung
einführen (D) und mit Flügelschrauben und Muttern fest
installieren.

8. Die sechs Schlagzeug-Pads (K, L) auf den Boden legen und,
wie in der Abbildung gezeigt, an jedem Pad eine Pad­Befestigung (J) abbringen.

9. Die fertigen Schlagzeug-Padkonstruktionen auf die Pad-Arme
(I) schieben und mit Flügelschrauben und Muttern fest
installieren.

10. Modul (M) an die auf der zentralen Stützstange befindlichen T­Verbindung (E) anbringen und Fußpedale auf den Boden
stellen.

INSTRUKTIONEN ZUM ANSCHLUSS BEFINDEN SICH AUF
DER RÜCKSEITE DIESER ANLEITUNG.

NEDERLANDS

GEBRUIK VLEUGELSCHROEVEN EN -MOEREN OM
VERBINDINGEN VAST TE ZETTEN.

1. Bevestig rubberen voetjes (A) aan de basisdragers (B) en
plaats het geheel op de grond zoals te zien in de afbeelding.
Het platte gedeelte van de rubberen voetjes dient naar de vloer
te wijzen.

2. Schuif de lange rekdrager (C) in de connectoren van de
basisdrager.

3. Schuif de lange rekdrager (C) in de verticale connectoren op
de basisdrager.

4. Schuif de connector met arm (D) op elke rekdrager.

5. Schuif drie armconnectoren (D) en 1 T-connector (E) op de
resterende rekdragers, in de volgorde zoals zichtbaar in de
afbeelding. Bevestig hierna twee T-connectoren (E) aan elk
uiteinde van de ondersteunende leiding. Schuif de volledige
montage op de zijdragers.

6. Schuif de connector met arm (D) op de linker ondersteunende
leiding. Breng hierna de plastic stoppers in bij elke zijdrager.

7. Breng de armen van de drumpads (I) in elke armconnector (D)
in en draai deze aan met vleugelschroeven en -moeren.

8. Leg de 6 drumpads (K, L) op de grond en bevestig het
montagedeel (J) op elke pad, zoals getoond in de afbeelding.

9. Schuif de volledig gemonteerde drumpads op de armen van de
drumpads (I) en draai deze aan met vleugelschroeven en ­moeren.

10. Bevestig module (M) aan T-connector (E) op het centrale
ondersteunende gedeelte en plaats voetpedalen op de grond.

RAADPLEEG ACHTERZIJDE VAN DEZE HANDLEIDING
VOOR INSTRUCTIES VOOR AANSLUITEN.

8

6

B

C E D

H G F

K J I

N M L

Q P O

A

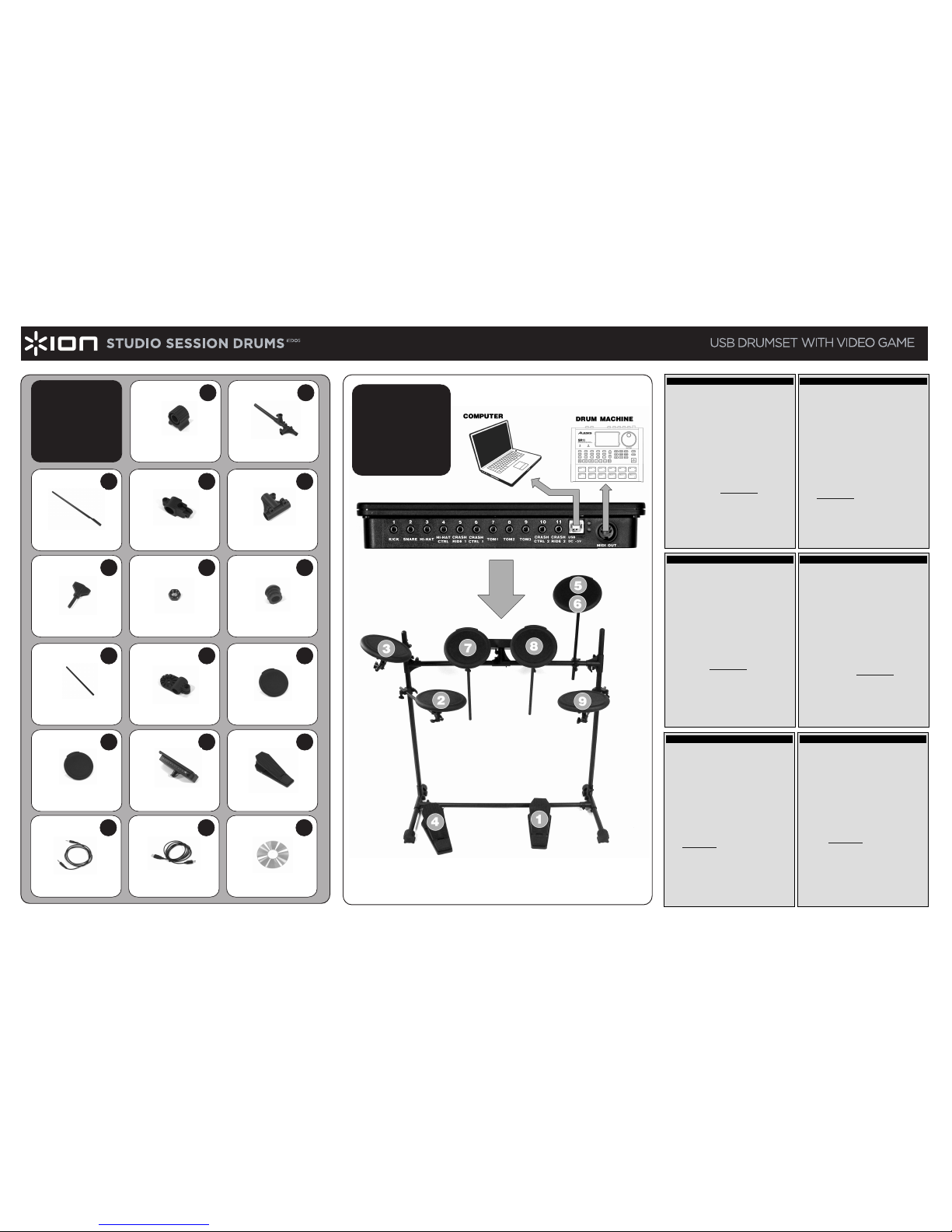

CONNECTION DIAGRAM

DIAGRAMA DE CONEXIÓN

SCHÉMA D’INSTALLATION

ANSCHLUSSÜBERSICHT

SCHEMA DEI COLLEGAMENTI

AANSLUITDIAGRAM

ENGLISH

CONNECTIONS

 Use the included 1/8” cables to connect the pads, as

shown in the picture.

 The crash pad has two connections. Connect Output

A to Input 5, and connect Output B to Input 6. With
the crash pad, you can “choke” the crash sound by
grabbing the front of the pad with your hand.

 Connect the module to your computer, using the

included USB cable. The necessary drivers will
install automatically.

 OPTIONAL: Use a 5-pin MIDI cable (not included) to

connect the MIDI OUT to a MIDI device, such as a
drum machine.

 When finished, insert the included CD into your

computer’s CD-ROM drive to begin the software
installation process.

 Vista Users: for best drum and game software

performance, we recommend installing the
ASIO4ALL driver (www.asio4all.com) and using your
onboard audio card.

NOTES

 If you prefer, you can use the crash pad as a ride

pad instead. In this scenario, connect Output A to
Input 10, and Output B to Input 11. Note, however,
that the songs in the software game do not include
parts for the ride cymbal, but do include parts for a
crash cymbal.

ESPAÑOL

CONEXIONES

 Use los cables de 1/8” incluidos para conectar los

pads, como se muestra en la ilustración.

 El pad de crash tiene dos conexiones. Conecte la

salida A a la entrada 5 y la salida B a la entrada 6.
Con el pad de crash, puede “sofocar” el sonido de
crash tomando el frente del pad con la mano.

 Conecte el módulo a su computadora con el cable

USB incluido. Los drivers necesarios se instalarán
automáticamente.

 OPCIONAL: Use un cable MIDI de 5 pines (no

incluido) para conectar la SALIDA MIDI a un
dispositivo MIDI, tal como una caja de ritmos.

 Cuando termine, inserte el CD incluido en el lector

de CD-ROM de su computadora para comenzar el
proceso de instalación del software.

 Usuarios de Vista: para lograr el mejor

funcionamiento del software de batería y juego,
recomendamos instalar el driver ASIO4ALL
(www.asio4all.com

) y usar su tarjeta de audio

incorporada.

NOTAS

 Si lo prefiere, puede usar el pad de crash como pad

de ride. En este escenario, conecte la salida A a la
entrada 10 y la salida B a la entrada 11. Tenga en
cuenta, sin embargo, que los temas del juego del
software no incluyen partes para el platillo ride, pero
sí para un platillo crash.

(2)

(4) (3) (6)

(2)

(

37+2)

(

37+2)

(5) (

6+1)

(6)

(2)

(1) (1) (1) (1)

(9)

(4)

RUBBER FEET

BASE SUPPORT

RACK SUPPORT

ARM CONNECTOR T-CONNECTOR

WING-SCREW NUT PLASTIC STOPPER

DRUM PAD ARM PAD MOUNT DRUM PAD

DRUM PAD WITH CHOKE

(yellow sticker)

MODULE

PEDAL

1/8” TS CABLE USB CABLE CD

BOX CONTENTS

CONTENIDO DE LA CAJA

CONTENUE DE LA BOÎTE

CONTENUTI DELLA

CONFEZIONE

VERPACKUNGSINHALT

INHOUD VERPAKKING

FRANÇAIS

CONNEXIONS

 Utilisez les câbles de 1/8” po pour brancher les pads,

comme indiqué sur l’image.

 Le pad crash est doté de deux connexions. Branchez

la sortie A à l’entrée 5, et branchez la sortie B à
l’entrée 6. Vous pouvez étouffer le son crash du pad
crash en empoignant le devant du pad.

 Branchez le module à votre ordinateur à l’aide du

câble USB inclus. L’ordinateur installe tous les
pilotes nécessaires automatiquement.)

 FACULTATIF : Utilisez un câble MIDI à 5 broches

(non inclus) pour brancher la sortie MIDI à un
dispositif MIDI externe, tel qu’une boîte à rythmes.

 Une fois que vous avez terminé, insérez le CD

d’installation fourni dans le lecteur CD de votre
ordinateur afin d’installer le logiciel.

 Utilisateurs Vista : Pour une performance supérieure,

nous vous recommandons d’installer le pilote gratuit
ASIO4ALL (www.asio4all.com) et d’utiliser votre
carte de son intégrée.

REMARQUES

 Si vous préférez, vous pouvez utiliser le pad crash

comme cymbale ride. Pour ce scénario, branchez la
sortie A à l’entrée 10, et branchez la sortie B à
l’entrée 11. Notez cependant, que les chansons dans
le jeu n’incluent pas les séquences pour les
cymbales ride, mais inclus celle pour une cymbale

ITALIANO

COLLEGAMENTI

 Servirsi dei cavi da 1/8” in dotazione per collegare i

pad, come illustrato.

 Il pad del crash ha due connessioni. Collegare

l’uscita A all’ingresso 5, e l’uscita B all’ingresso 6.
Con il pad del crash si può “soffocare” il suono
afferrando la parte anteriore del pad stesso con le
mani.

 Collegare il modulo al computer, servendosi del cavo

USB in dotazione. I driver necessari verranno
installati automaticamente.

 OPZIONALE: servirsi di un cavo MIDI a 5 poli (non in

dotazione) per collegare l’uscita MIDI OUT ad un
dispositivo MIDI, ad esempio una drum machine.

 Una volta terminato, inserire il CD in dotazione nel

drive CD-ROM del computer per avviare il processo
di installazione del software.

 Utenti Vista: per ottenere le migliori prestazioni dal

software e dal gioco, si raccomanda di installare il
driver ASIO4ALL (www.asio4all.com) e di servirsi
della scheda audio incorporata.

NOTE

 Se si preferisce, si può utilizzare il crash come ride.

In questo caso, collegare l’uscita A all’ingresso 10 e
l’uscita B all’ingresso 11. Va notato, tuttavia, che le
canzoni presenti nel software di gioco non
comprendono parti per il piatto ride, ma ne
comprendono per il piatto crash.

DEUTSCH

ANSCHLÜSSE

 Zum Anschluss der Pads, wie in der Abbildung gezeigt,

die beiliegenden 3.175mm (1/8”) Kabel verwenden.

 Das Crash-Pad besitzt zwei Anschlüsse. Ausgang A wird

an Eingang 5 und Ausgang B an Eingang 6
angeschlossen. Mit dem Crash-Pad kann der Crash­Sound „erstickt“ werden, indem man die Vorderseite des
Pads in die Hand nimmt.

 Modul mit dem beiliegenden USB-Kabel an den Computer

anschließen. Die notwendigen Treiber werden
automatisch installiert.

 WAHLWEISE: Mit einem 5-poligen MIDI-Kabel (nicht

beinhaltet) kann über MIDI OUT ein MIDI-Gerät, wie eine
Schlagzeugmaschine, angeschlossen werden.

 Bei Beendigung die beiliegende CD in das CD-ROM

Laufwerk des Computers einlegen, um die
Programminstallation zu beginnen.

 Vista-Anwender: für das beste Schlagzeug- und

Spielerlebnis empfehlen wir den ASIO4ALL-Treiber
(www.asio4all.com

) zu installieren und die eingebaute

Audiokarte zu verwenden.

HINWEISE

 Falls gewünscht, kann das Crash-Pad auch als Ride-Pad

verwendet werden. In diesem Fall Ausgang A an Eingang
10 und Ausgang B an Eingang 11 anschließen. Beachten
Sie aber, dass die Musikstücke im Spiel keine Stücke für
das Ride-Becken, aber für das Crash-Becken enthalten.

NEDERLANDS

AANSLUITINGEN

 Gebruik de meegeleverde 1/8"-kabels om de pads, zoals

getoond in de afbeelding, aan te sluiten.

 De crashpad heeft twee aansluitingen. Sluit uitgang A aan

op ingang 5, sluit uitgang B aan op ingang 6. Met de
crashpad kunt u het crash-geluid "verstikken" door de
voorkant van de pad met uw hand vast te houden.

 Sluit de module met de meegeleverde USB-kabel aan op

de PC. De benodigde drivers worden automatisch
geïnstalleerd.

 Optioneel: Gebruik een 5-pins MIDI-kabel (niet

meegeleverd) om de MIDI OUT aan te sluiten op een
MIDI-apparaat, zoals een drummachine.

 Na afronding plaatst u de bijgeleverde CD in het CD-

ROM-station van de PC om te beginnen met het
installeren van de software.

 Vista-gebruikers: voor de beste prestatie van uw drum- en

spelsoftware worden de installatie van de ASIO4ALL­driver (www.asio4all.com

) en het gebruik van uw interne

geluidskaart aanbevolen.

OPMERKINGEN

 U kunt, als dit uw voorkeur heeft, de crashpad ook als

ridepad gebruiken. In deze opstelling sluit u uitgang A aan
op ingang 10 en uitgang B op ingang 11. De nummers in
het softwarespel bevatten echter geen onderdelen voor
de ridecimbaal, maar wel onderdelen voor een
crashcimbaal.

MANUAL VERSION 1.0
