Page 1
Poêle à bois
MESNIL
Référence 613644
Poêle MESNIL Référence : 613644
LC, le 19/09/2012 Page 1 sur 6
Page 2
Puissance nominale
8 kW
Rendement
77 %
Taux de CO%
0.09 %
Classement Flamme Verte
Concentration de poussières rejetées à
13% d’O
2
24 mg/Nm3
T° fumées
358 °C
Mode de fonctionnement
Continu et Intermittent
Combustible recommandé
Bois / bûches de 25 cm
(longueur maximale possible (verticalement) : 45 cm)
Débit massique des fumées
6.1 g/s
L’appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant sous l’effet de la chaleur. Si
le cas se présente, placer l’appareil sur une sole carrelée ou une plaque métallique réfléchissante d’un mètre² (1m x1m) centré
sous l’appareil pour protéger le sol contre le risque de températures élevées.
Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 60 cm
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la température
du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 15 cm.
Masse de l’appareil
87 kg
Raccordement au conduit de fumée par la buse
située sur le dessus de l’appareil
diamètre 150 mm
Encombrement
h 946 mm
lg 486.5 mm
prof 385 mm
Dimensions de la porte
h 559 mm
lg 371 mm
Dimensions de la vitre
h 361 mm
lg 271 mm
Plaque signalétique
rivetée à l’arrière du cendrier
385 486.5
946
150
Poêle MESNIL Référence : 613644
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil
Caractéristiques suivant EN 13240 :
Caractéristiques de construction :
LC, le 19/09/2012 Page 2 sur 6
Page 3
600
600
mm
Mur
arrière
Mur
latéral

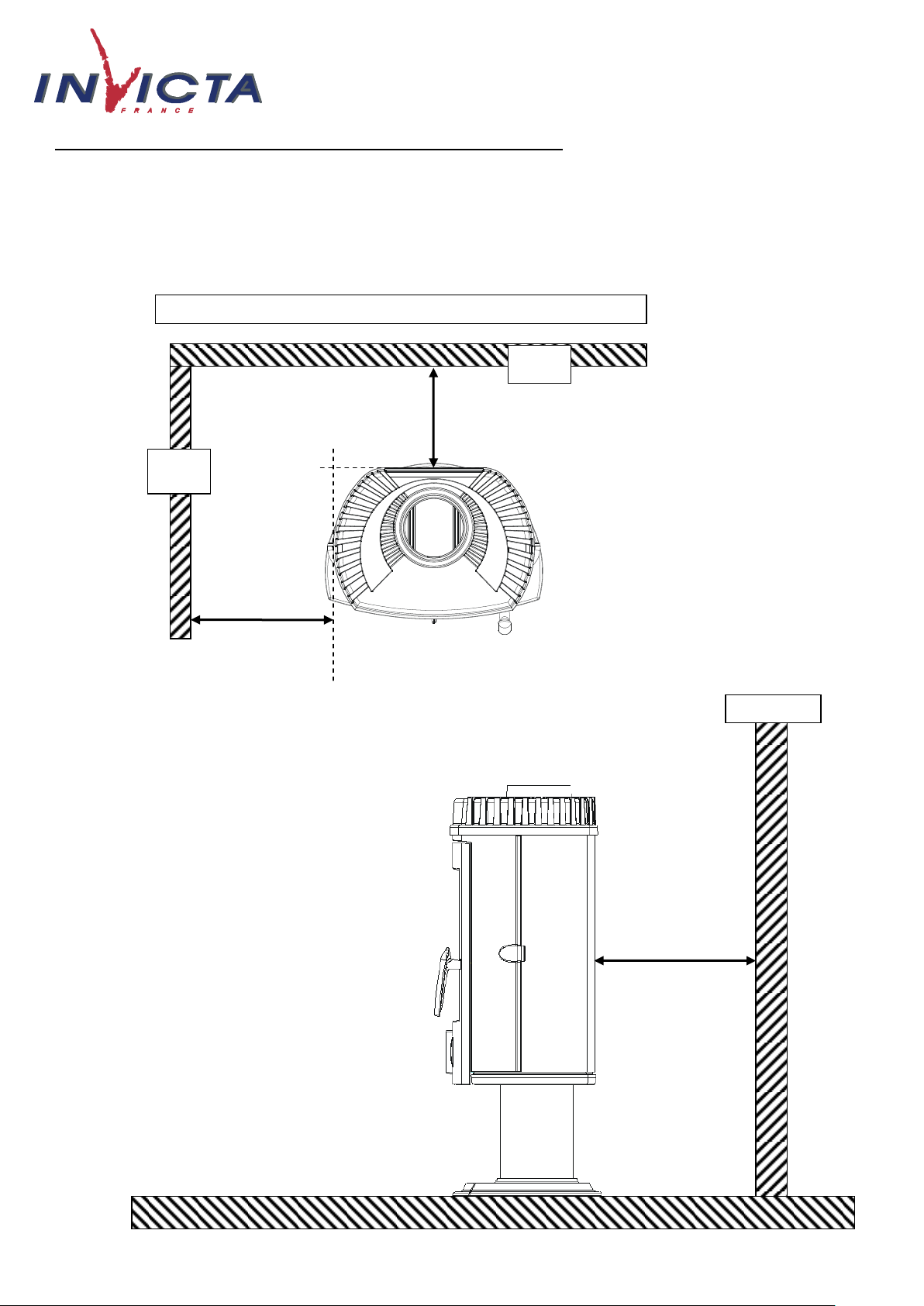

VUE DE DESSUS DE L’INSTALLATION DU POELE
600 mm
Mur arrière
Poêle MESNIL Référence : 613644
INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL.
Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au dessus de la température ambiante), il est
nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la température du
mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 150 mm.
LC, le 19/09/2012 Page 3 sur 6
Page 4

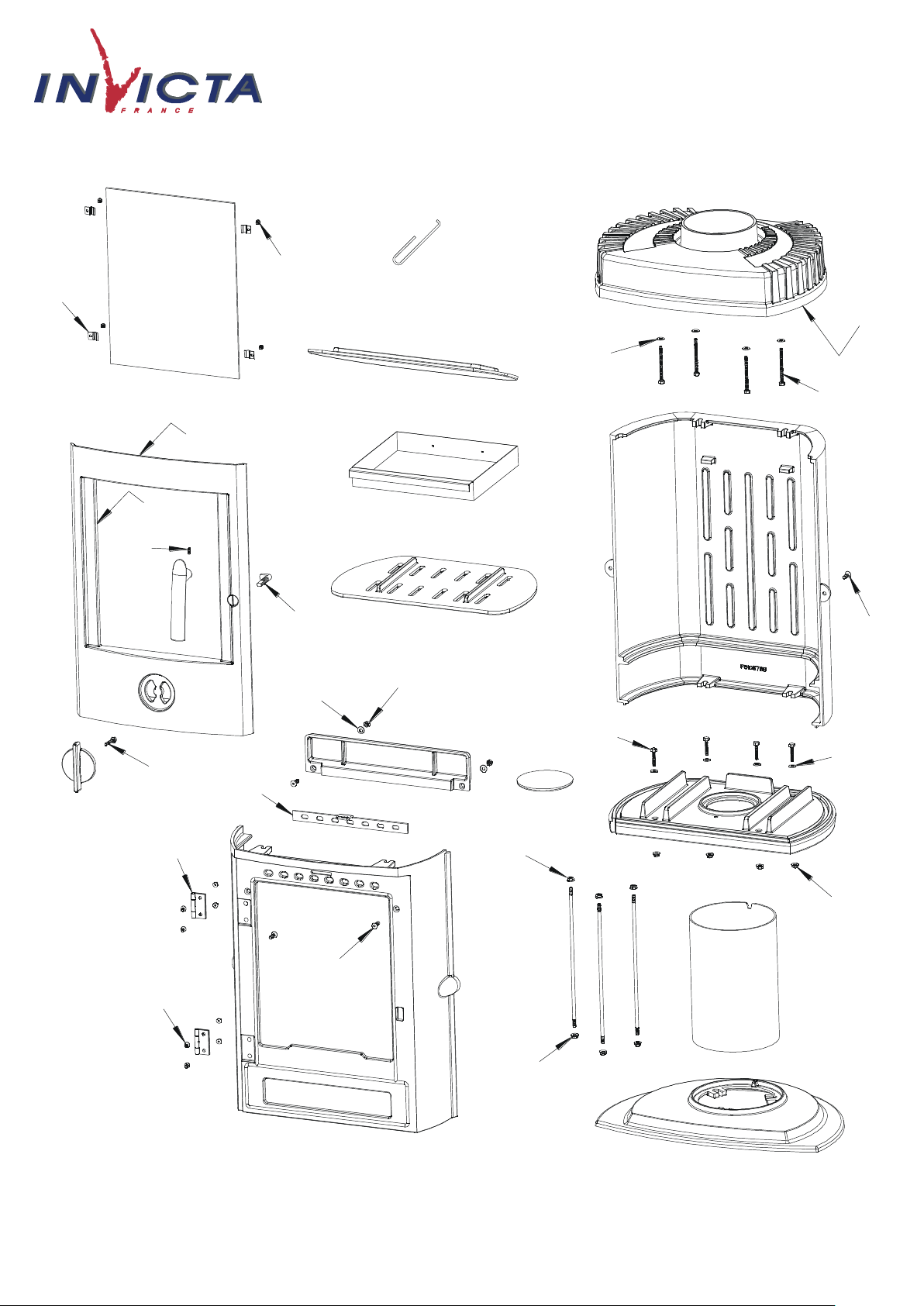

10
9
12
5
5
3
2
29
8
17
18
14
1
6
28
27
26
31
32
10
16
30
11
22
23
21
25
20
24
15
9
7
8
4
9
13
33
5
Poêle MESNIL Référence : 613644
LC, le 19/09/2012 Page 4 sur 6
Page 5
Repère
Nbr
Désignation
Référence
1
1
Pied
F610573B
2
1
Pietement
AT610240A
3
1
Socle
F610574B
4
3
Tirant
AS610178A
5
10
Ecrou a embase de 6
AV7220060
6
1
Derrière de poêle
F610576B
7
1
Devant de poêle
F610575U
8
4
Vis tête fraisée de 6x20
AV8636200
9
10
Rondelle de 6
AV4100060
10
5
Vis tête hexagonale de 6x30
AV8406300
11
1
Dessus
F610578U
12
4
Vis tête hexagonale de 6x70
AV8406700
13
1
Tampon
F610579B
14
1
Registre de réglage d’air
AT610167A
15
1
Guide d’air
F610140B
16
2
Ecrou de 6
AV7100060
17
2
Charnière de porte
AS610120B
18
8
Vis tête fraisée de 5x10
AV8635100
19
1
Porte
F610577U
20
1
Registre de réglage d’air
F610712U
21
1
Mentonnet
AS95121C
22
1
Poignée de porte
F610698U
23
1
Vis sans tête de 6x8
AV8706080
24
1
Joint de porte Ø8, longueur 1,901 m
AI303008
25
1
Joint de vitre de 7x3, longueur 1,234 m
AI010080
26
1
Grille foyère
F610138B
27
1
Tiroir cendrier
AT610166A
28
1
Déflecteur
F610247B
29
1
Joint de dessus de 7x3, longueur 1,302 m
AI010080
30
1
Vitre
AX606137A
31
4
Attache de vitre
AS700180A
32
4
Vis de fixation de la vitre
AV8644067
33
1
Main froide
AS800255
Poêle MESNIL Référence : 613644
LC, le 19/09/2012 Page 5 sur 6
Page 6
Poêle MESNIL Référence : 613644
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR PÔÊLES A
BOIS » fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un
manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre,
Charme, 5 ans pour le Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur Il peut
être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la
porte.
Vérification avant mise en service.
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce
désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Allumage : Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois
fendu finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien
enflammé, vous pouvez charger votre appareil. Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d’allumage, mais en
maintenant toujours l’appareil sous surveillance. Il est recommandé, pendant les premières heures de mise en service, de faire un feu
modéré afin de permettre une dilatation normale de l’ensemble de l’appareil.
Fonctionnement intermittent et continu :
Le fonctionnement ‘’Intermittent’’ nécessite un rechargement toutes les heures avec de petites quantités de bois. Il faut privilégier ce mode
de fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent être resp ectées ou
qu’une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure réduite,
à faible puissance, d’une durée de 10 heures est possible.
Puissance Nominale :
En ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 3 kg, sous forme de x 2 quarts de bûches de bois
refendues, renouvelée toutes les 45 minutes, avec le réglage d’allure ouvert de 2 tours. En ‘’Continu’’ la charge est portée à 10/11 kg en 3
bûches, pour un renouvellement toutes les 2 heures environs.
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de
l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se
traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution
progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des
performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et
déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la
porte . L’activité reprend immédiatement après la fermeture de porte.
Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 12 kg constituée de 2 bûches de bois dur non
fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d’allure. Effectuer préalablement
une mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine rougeoyant.
Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une
combustion incomplète qui favorise les dépôts de bistre et de goudron :
alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
privilégier une utilisation avec de petites charges.
Organes de réglages :
Utiliser systématiquement le gant anti-chaleur fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.
Registre de réglage d’allure : Situé en façade du cendrier, ce registre est utilisé pour moduler l’allure de l’appareil entre « allure
normale »’ et la « combustion lente ».
Registre d’allumage : L’action sur le registre de réglage d’allure, au delà de la position ‘’allure normale’’ permet d’obtenir un
supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus de
30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée
d’utilisation de cette position.
Registre d’air secondaire : Ce registre doit rester ouvert au maximum pour obtenir un fonctionnement performant et une combustion
propre. L’action de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir ci
avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation
effectuée, ne plus agir sur ce registre d’air secondaire, et utiliser exclusivement le registre de réglage d’allure pour faire varier la puissance
de l’appareil.
LC, le 19/09/2012 Page 6 sur 6
