Poêle à bois MANDOR
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil
Caractéristiques suivant EN 13240 :
Puissance nominale 12 kW
Rendement 75 %
Taux de CO% 0.29 %
T° fumées 329 °C
Mode de fonctionnement Continu et Intermittent
Combustible recommandé Bois / bûches de 50 cm
Débit massique des fumées 11.8 g/s
L’appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant
sous l’effet de la chaleur. Si le cas se présente, placer l’appareil sur une sole carrelée ou une
plaque métallique réfléchissante pour protéger le sol contre le risque de températures élevées.
Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 60 cm
Distance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm
492
150
608
200
Masse de l’appareil 140 kg
Raccordement au conduit de fumée par la buse
située sur le dessus et à l’arrière de l’appareil
largeur utile pour le chargement des bûches 60 cm - Chargement façade
Encombrement h 770 mm lg 852 mm prof 492 mm
Dimensions de la porte h 534 mm lg 610 mm
Vision du feu h 303 mm lg 565 mm rayon 683 mm
Plaque signalétique rivetée à l’arrière du cendrier
LC le 18/12/2008 Page 2/6
diamètre 150 mm
Page 3
31
32
34
33
23
14
35
39
8
45
42
16
40
15
36
27
28
29

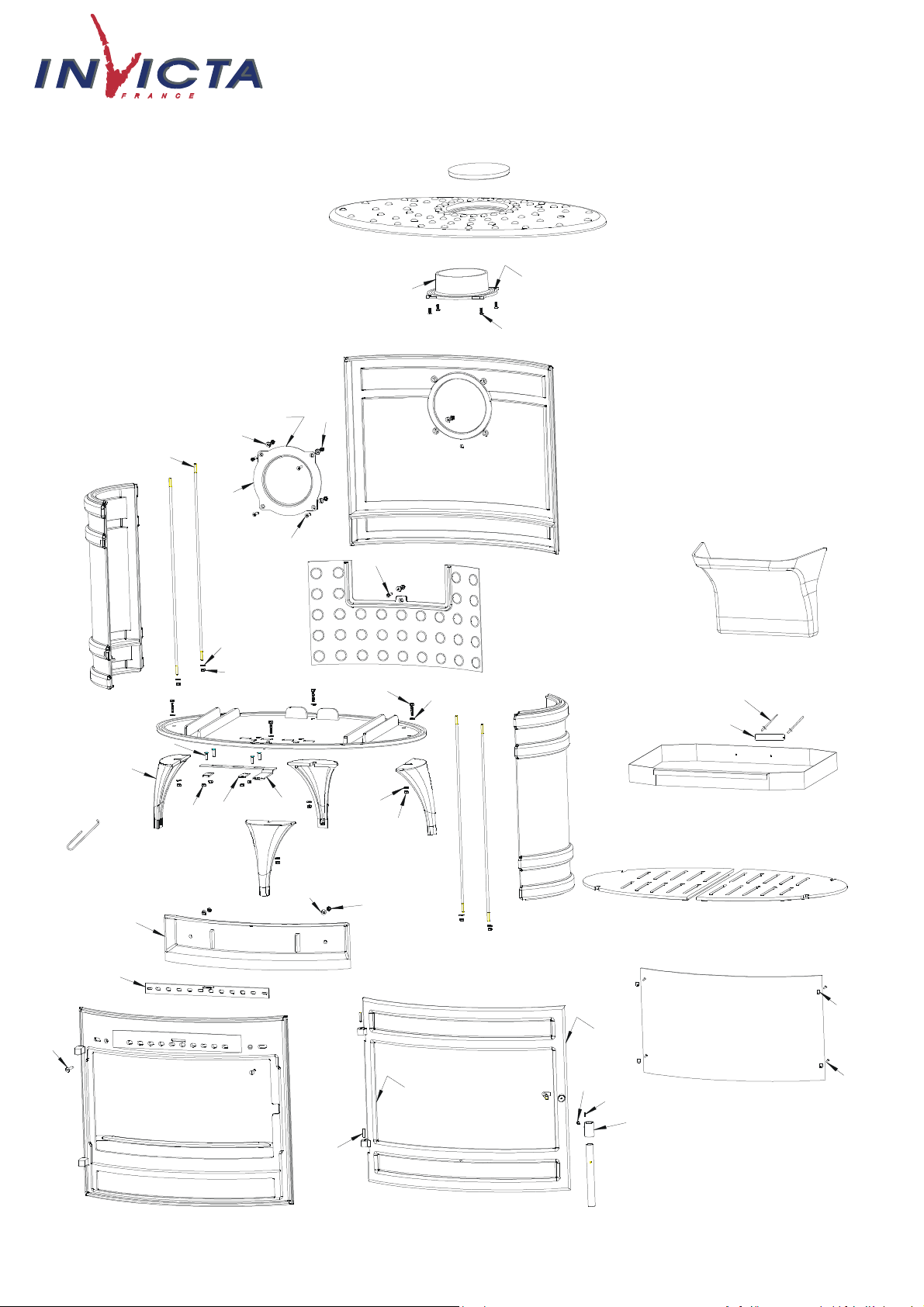

Poêle à bois MANDOR
17
15
4
10
13
9
4
11
2
41
1
7
5
37
5
12
41
38
3
6
43
43
44
30
4
19
20
21
18
5
22
24
25
26
LC le 18/12/2008 Page 3/6
Page 4
Poêle à bois MANDOR
Repère Nbr
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
4 Pied FB 610430
1 Socle FB 610431
4 Vis à tête hexagonale de 8x25 AV 8408250
11 Rondelle de 6 AV 4100060
11 Ecrou de 6 AV 7100060
1 Registre d’air primaire AT 610131A
2 Bride de registre AT 610112A
1 Vis à tête fraisée pozy de 4x16 AV 8654160
1 Côté gauche FB 610441
4 Tirants AS 610158A
4 Ecrou de 6 autofreiné AV 7040060
4 Vis à tête fraisée pozy de 6x25 AV 8656250
1 Tampon FB 610228
1 Fond FB 610433
2 Joint thermocorde Ø5 de 0.57 mètres AI 303005
1 Dessus FB 610435
1 Buse Ø150mm FB610271
1 Façade FB 610434
1 Guide d’air FB 610439
1 Registre d’air secondaire AT 610115A
2 Vis fraisée hexagonale creuse de 6x60 AV 8636600
1 Porte FB 610436
1 Support de poignée de porte FB 610440
2 Goupille cannelée de 5x30 AV 6305300
1 Joint thermocorde plat de 1.75 mètres AI 302001
1 Mentonet de fermeture AS 95121B
1 Vitre AX 606180A
4 Attaches de vitre AS 700262
4 Vis à tête cylindrique pozy de 4x8 AV 8644080
1 Côté droit FB 610432
2 Demi grille FB 610437
1 Tiroir cendrier AT 610130A
1 Plaque signalétique PS 618044
2 Rivets de 3x8 AV 5203080
1 Déflecteur FB 610438
1 Vis sans tête de 6x8 AV 8706080
1 Main froide AS 800255
1 Taque décor FB 610442
1 Joint thermocorde Ø8 de 2.595 mètres AI 303008
4 Vis à tête fraisée pozy de 6x16 AV 8656160
5 Vis à tête fraisée pozy de 6x20 AV 8656200
1 Tampon superieur FB 610443
8 Rondelle de 8 AV 4100080
4 Ecrou de 8 AV 7100080
1 Poignée de porte AS 610160A
Désignation Référence
LC le 18/12/2008 Page 4/6
Page 5
Poêle à bois MANDOR
Conseils d’utilisation :
• Précaution au moment de la mise en service.
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer
la pièce pour limiter ce désagrément ou effectuer, avant l’installation, une première chauffe à
l’extérieur de la maison.
Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites
branches bien sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir
entièrement l’arrivée d’air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est
recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une
dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons de conserver
un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de
passage d’air).
Fonctionnement intermittent et continu :
Le fonctionnement ‘’Intermittent’’ nécessite un rechargement toutes les heures avec de petites quantités de
bois. Il faut privilégier ce mode de fonctionnement particulièrement performant et respectueux de
l’environnement.
L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne
peuvent être respectées ou qu’une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut
être obtenue sur une durée de 3 heures, et une allure réduite, à faible puissance, d’une durée de 10 heures est
possible.
Puissance Nominale : en ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge
de bois de 4.5 kg, sous forme de 2 demi bûches de bois dur refendues, renouvelée toutes les 60
minutes ,avec le réglage d’allure en position ‘’allure normale’’ ( ouverture à 50 % ) . En
‘’Continu’’ la charge est portée à 14 kg en 3 bûches, pour un renouvellement toutes les 3 heures.
Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 14 kg
constituée de 2 bûches de bois dur non fendues en privilégiant les grands diamètres (supérieurs à 16
cm) et en fermant complètement le réglage d’allure. Effectuer préalablement une mise en régime
d’allure réduite en fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine
rougeoyant.
• Organes de réglages :
Utiliser systématiquement la ‘’main froide’’ fournie avec l’appareil pour manipuler les organes de réglages qui
peuvent être très chauds.
Registre de réglage d’allure (situé en bas de la façade) : ce registre est utilisé pour moduler l’allure
de l’appareil entre ‘’ allure normale ‘’ et la ‘’combustion lente’’. Une fois l’appareil allumé, ne pas
aller au delà de la position ‘’allure normale’’ correspondant à une ouverture de 50% .
Registre d’allumage : L’action sur le registre de réglage d’allure, au delà de la position ‘’allure
normale’’ à 50% d’ouverture permet d’obtenir un supplément d’air pour l’allumage. Cette position est
réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous
peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance
pendant toute la durée d’utilisation de cette position.
Registre d’air secondaire (situé en haut de la façade) : Ce registre doit rester ouvert pour obtenir un
fonctionnement performant et une combustion propre. L’action de fermeture de ce registre n’est
justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir ci avant). Dans ce cas,
ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant. Une fois cette
adaptation effectuée, ne plus agir sur ce registre d’air secondaire, et utiliser exclusivement le registre de
réglage d’allure pour faire varier la puissance de l’appareil.
LC le 18/12/2008 Page 5/6
Page 6
ition verticale en sortie d’usine
.
r (4vis
)
horizontale (4 vis
)
r sur le dessus de l’appareil (4 vis)
ur
1
Changement de
la buse
2
LC le 18/12/2008 Page 6/6

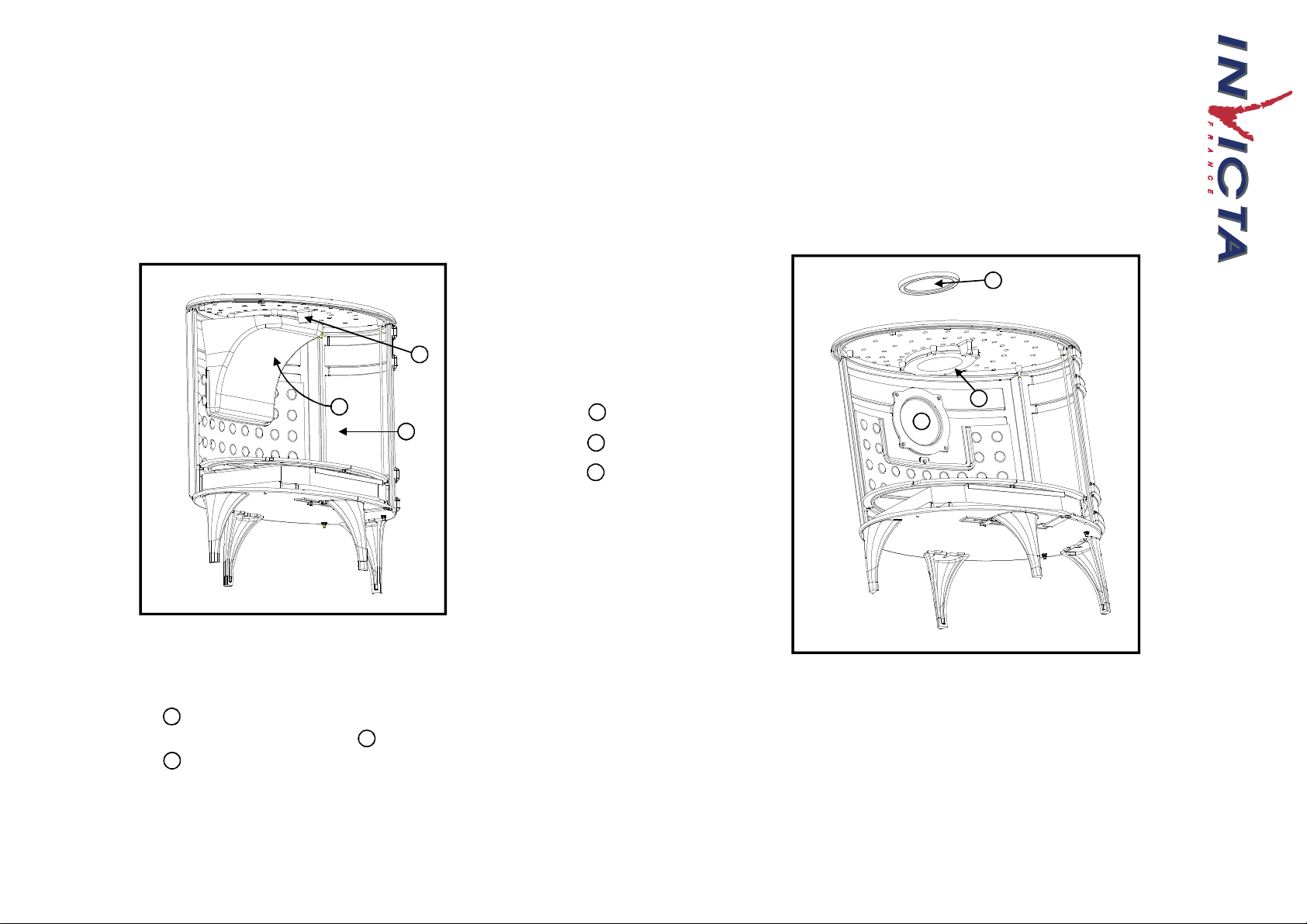

l’orientation de
Montage déflecteur
3
A
1
2
1
Buse
2
Tampon intérieur
3
Tampon supérieur
Poêle à bois MANDOR
- Couper le lien qui maintien
le déflecteur a la grille
- Glisser le déflecteur
1
derrière le bossage
- pousser le déflecteur
2
vers le fond
A
L’orientation de la buse est en pos
Passage en position horizontale:
- Démonter le déflecteur
- Démonter la buse (4 vis)
- Démonter le tampon intérieu
- Remonter la buse en position
- Remonter le tampon intérieu
- Remonter le déflecteur
- Positionner le tampon extérie
