Page 1
Poêle à bois LUNA référence 6182 44
Poêle à bois
LUNA
Référence 6182 44
NB le 21/12/2009 Page 1 sur 8
Page 2
Poêle à bois LUNA référence 6182 44
844
717.5
462.5
159.5
900
Puissance nominale
10 kW
Rendement
80 %
Taux de CO%
0.14 %
T° fumées
307 °C
Mode de fonctionnement
Continu et Intermittent
Combustible recommandé
Bois (charme) / bûches de 50 cm
Débit massique des fumées
9 g/s
L’appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant
sous l’effet de la chaleur. Si le cas se présente, placer l’appareil sur une sole carrelée ou une
plaque métallique réfléchissante pour protéger le sol contre le risque de températures élevées.
Distance minimale à respecter par rapport aux matériaux combustibles adjacents :
Arrière 60 cm / Latérale 60 cm
Distance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm
Masse de l’appareil
152 kg
Raccordement au conduit de fumée par une des
buses situées sur le dessus ou à l’arrière de
l’appareil
Diamètre : 180 mm
Longueur maximale des bûches
52 cm
Encombrement
h 900 mm
lg 844 mm
prof 462.5 mm
Dimensions de la porte
h 466 mm
lg 644 mm
Vision du feu
h 285 mm
lg 522 mm
Plaque signalétique
rivetée à l’arrière du cendrier
AD618244
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil
Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 :
NB le 21/12/2009 Page 2 sur 8
Page 3
Poêle à bois LUNA référence 6182 44
600 mm
600 mm
Mur arrière
Mur latéral
VUE DE DESSUS DE L’INSTALLATION DU POELE
INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL.
Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au dessus de la température ambiante), il est
nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur ( la température du mur
pouvant atteindre 200 °C) , ces dimensions peuvent être réduites à 150 mm .
NB le 21/12/2009 Page 3 sur 8

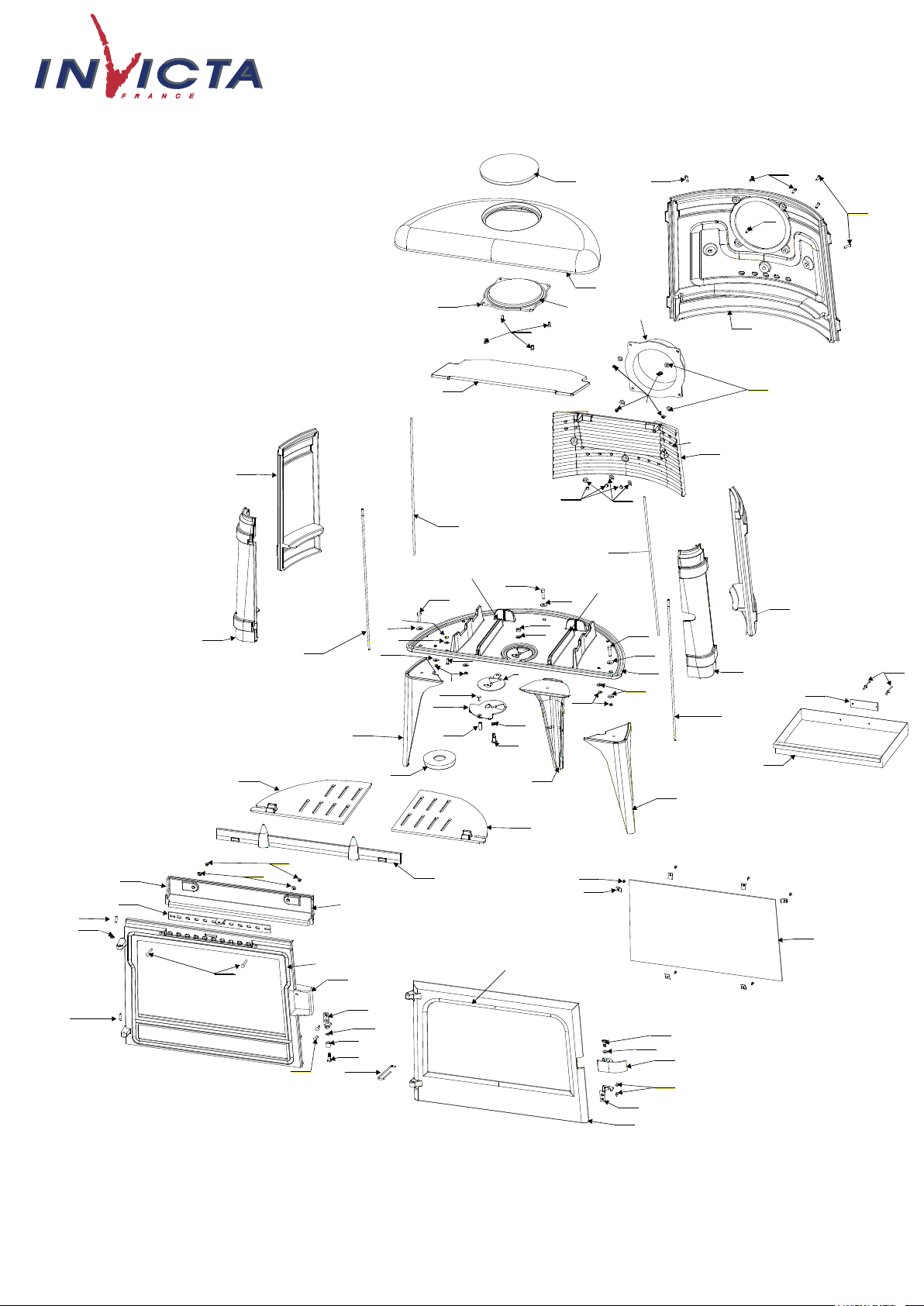

Page 4
Poêle à bois LUNA référence 6182 44
1
2
3
4
6
5
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
19
20
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
11
40
41
42
43
43
43
43
44
44
44
45
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
62
62
39
63
64
64
65
66
67
68
69
NB le 21/12/2009 Page 4 sur 8
Page 5
Poêle à bois LUNA référence 6182 44
Repère
Nbr
Désignation
Référence
1
1
Porte
FB 610663
2
1
Equerre loquet de fermeture
AT 610129A
3
2
Vis tête fraisée héxagonale creuse de 5x16
AV 8635160
4
1
Loquet de fermeture
FB 610672
5
1
Rondelle élastique de 8
AV 4170081
6
1
Vis de fixation du loquet de fermeture
AS 610308B
7
1
Excentrique de réglage de fermeture
AS 610307A
8
1
Bague de roulement (fermeture)
AS 610306A
9
1
Ecrou bas de 6 (réglage fermeture)
AV 7130060
10
1
Equerre support excentrique
AT 610125A
11
3
Vis tête cylindrique empreinte héxagonale creuse de 6x16
AV 8666160
12
1
Facade
FB 610662
13
2
Vis tête fraisée héxagonale creuse de 6x40
AV 8636400
14
1
Rondelle laiton
AV 4100085
15
1
Axe de porte haut, goupille cannelée de 5x30
AV 6305300
16
1
Axe de porte bas, goupille cannelée de 5x30
AV 6305300
17
1
Registre d’air secondaire
AT 610251C
18
1
Guide d’air
FB 610677
19
10
Rondelle de 6
AV 4100060
20
7
Ecrou de 6
AV 7100060
21
1
Chenet
FB 610682
22
1
Grille foyère droite
FB 610667
23
1
Grille foyère gauche
FB 610668
24
1
Tampon d’air primaire
FB 610681
25
1
Pied gauche
FB 610669
26
1
Pied droit
FB 610670
27
1
Pied arrière
FB 610671
28
1
Vitre
AX 618244A
29
6
Attache de vitre
AS 700262
30
6
Vis tête cylindrique de 4x6
AV 8644062
31
1
Vis de registre
AS 750123C
32
1
Ressort registre d’air primaire
AS 750125A
33
1
Bouton de préhension registre
AS 750120B
34
1
Registre d’air primaire
AT 610350C
35
1
Vis tête fraisée héxagonale creuse de 6x16 inox
AV 8636166
36
1
Tôle d’appui registre
AT 610351B
37
4
Ecrou de 6 frein
KAV 7010060
38
4
Rondelle de 6 large
AV 4110060
39
1
Main froide de manipulation
AS 800255
40
1
Rondelle de 8
AV 4100080
41
1
Ecrou de 8 frein
KAV 7010080
42
1
Socle
FB 610660
43
4
Tirant
AS 610305A
44
3
Vis tête cylindrique héxagonale creuse de 8x25
AV 8678250
45
3
Rondelle de 8 large
AV 4110080
46
1
Coté gauche
FB 610665
47
1
Petit coté gauche
FB 610676
48
1
Coté droit
FB 610666
49
1
Petit coté droit
FB 610670
50
3
Ecrou de 6 borgne
AV 7140060
51
1
Cendrier
AT 610250A
52
1
Plaque signalétique
PS 618244
53
2
Rivet de 3x8
AV 5203080
54
1
Taque
FB 610678
55
1
Déflecteur
FB 610679
56
4
Vis tête fraisée POZY de 6x16
AV 8656160
57
1
Tampon
FB 610130
58
1
Dessus
FB 610661
59
1
Tampon supérieur
FB 610132
60
1
Fond
FB 610664
61
3
Vis tête bombée héxagonale creuse de 6x30
AV 8686300
62
4
Vis tête bombée héxagonale creuse de 6x20
AV 8686200
63
1
Joint de porte/vitrage Ø5, longueur 1.69 mètres
AI 303005
64
2
Joint de cendrier Ø5, longueur 0.350 mètres
AI 303005
65
1
Joint de buse Ø5, longueur 0.635 mètres
AI 303005
66
1
Joint de tampon Ø5, longueur 0.635 mètres
AI303005
67
1
Joint de facade plat, longueur 0.77 mètres
AI 302001
68
1
Joint de facade Ø12, longueur 2.62 mètres
AI 303012
69
1
Joint de taque autocollant Ø12, longueur 1.62 mètres
AI 303112
NB le 21/12/2009 Page 5 sur 8
Page 6
Poêle à bois LUNA référence 6182 44
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR PÔÊLES A BOIS »
fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un
modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme, 5
ans pour le Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur. Il peut être
nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la porte.
Vérification avant mise en service.
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce désagrément ou
effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu
finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui -ci est bien enflammé, vous
pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une
dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par
la même occasion, seront préservées (sans trop obstruer les trous de passage d’air).
Fonctionnement intermittent et continu :
Le fonctionnement ‘’Intermittent’’ nécessite un rechargement toutes les heures avec de petites quantités de bois. Il faut privilégier ce mode de
fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent être respectées ou qu’une
puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une durée de 3 heures, et une allure réduite, à faible
puissance, d’une durée de 10 heures est possible.
Puissance Nominale :
En ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 3 kg, sous forme d’une demie bûche (bûche fendue),
renouvelée toutes les 60 minutes, avec le réglage d’allure en position « 2 » (Cf. fig. 2 page 6). En ‘’Continu’’ la charge est portée à 9 kg sous
forme de 2 demies bûches, pour un renouvellement toutes les 3 heures.
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de
l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par
la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution progressive de la
réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et déplacement
du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la porte . L’activité
reprend immédiatement après la fermeture de porte.
Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 9 kg constituée d’une bûche pleine non refendue en
privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d’allure (Cf. fig. 2 page 6). Effectuer préalablement
une mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine rougeoyant.
Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une
combustion incomplète qui favorise les dépôts de bistre et de goudron :
alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
privilégier une utilisation avec de petites charges.
Organes de réglages :
Utiliser systématiquement le gant anti-chaleur ou la main froide fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très
chauds.
Registre de réglage d’allure : Situé sous la porte, ce registre est utilisé pour moduler l’allure de l’appareil entre « allure normale »’ et la
« combustion lente ». Respecter les positions indiquées, en particulier, une fois l’appareil allumé, ne pas aller au delà de la position « allure
normale » .
Registre d’allumage : L’action sur le registre de réglage d’allure, au delà de la position « allure normale » permet d’obtenir un supplément
d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous
peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette
position.
Registre d’air secondaire : Ce registre doit rester ouvert pour obtenir un fonctionnement performant et une combustion propre (Cf. fig. 2 page
6). L’action de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir ci avant). Dans ce
cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus agir sur
ce registre d’air secondaire, et utiliser exclusivement le registre de réglage d’allure (voir fig.3 page 6) pour faire varier la puissance de l’appareil.
NB le 21/12/2009 Page 6 sur 8
Page 7
Poêle à bois LUNA référence 6182 44

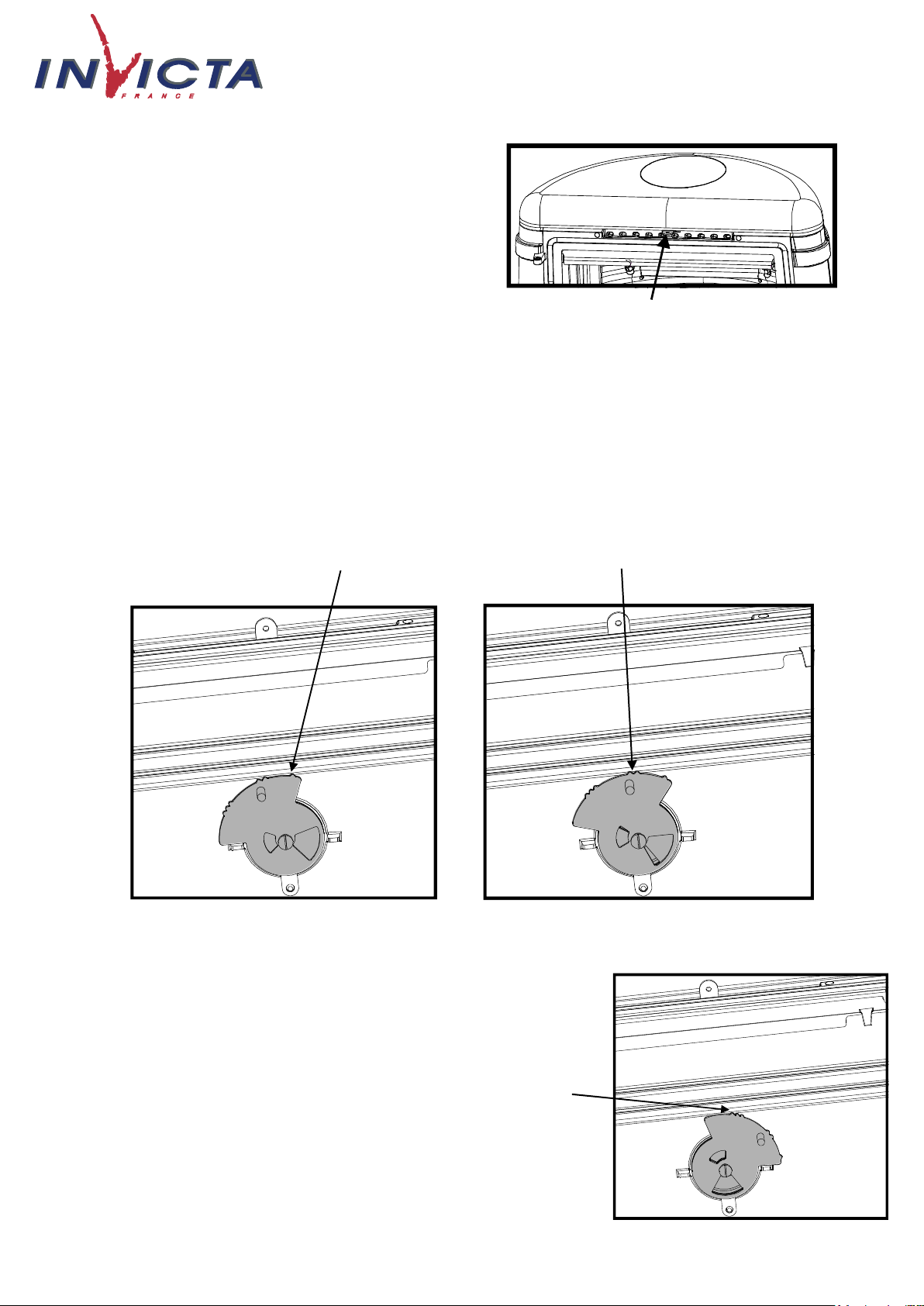

FIGURE 1
REGISTRE AIR
SECONDAIRE
Position fermée
du registre
d’allure
Position d’allure
normale
Position d’allumage du registre d’allure
(entièrement ouvert) : à n’utiliser que pour les
phases d’allumage et de reprise en gardant
l’appareil sous surveillance!
FIGURE 2
NB le 21/12/2009 Page 7 sur 8
Page 8
Poêle à bois LUNA référence 6182 44
1
2
3
1
2
3

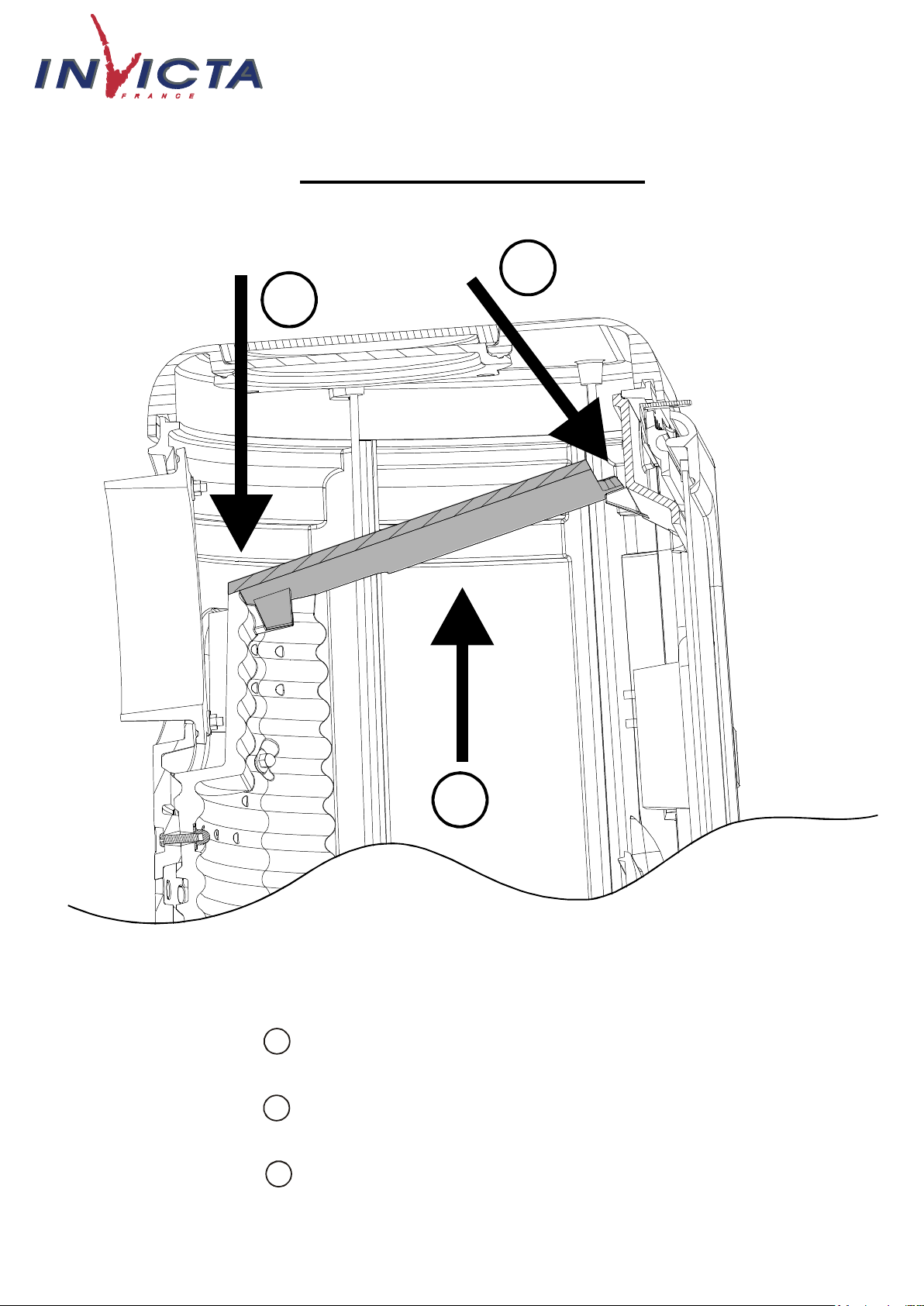

- Couper le lien qui maintien
le déflecteur aux grilles
- Monter le déflecteur à la
vertica le dans l’appa reil
- Poser les bossages du
déflecteur sur la taque
- Laisser reposer sur le guide
d’air l’avant du déflecteur
MONTAGE DEFLECTEUR
NB le 21/12/2009 Page 8 sur 8
