Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil
Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 :

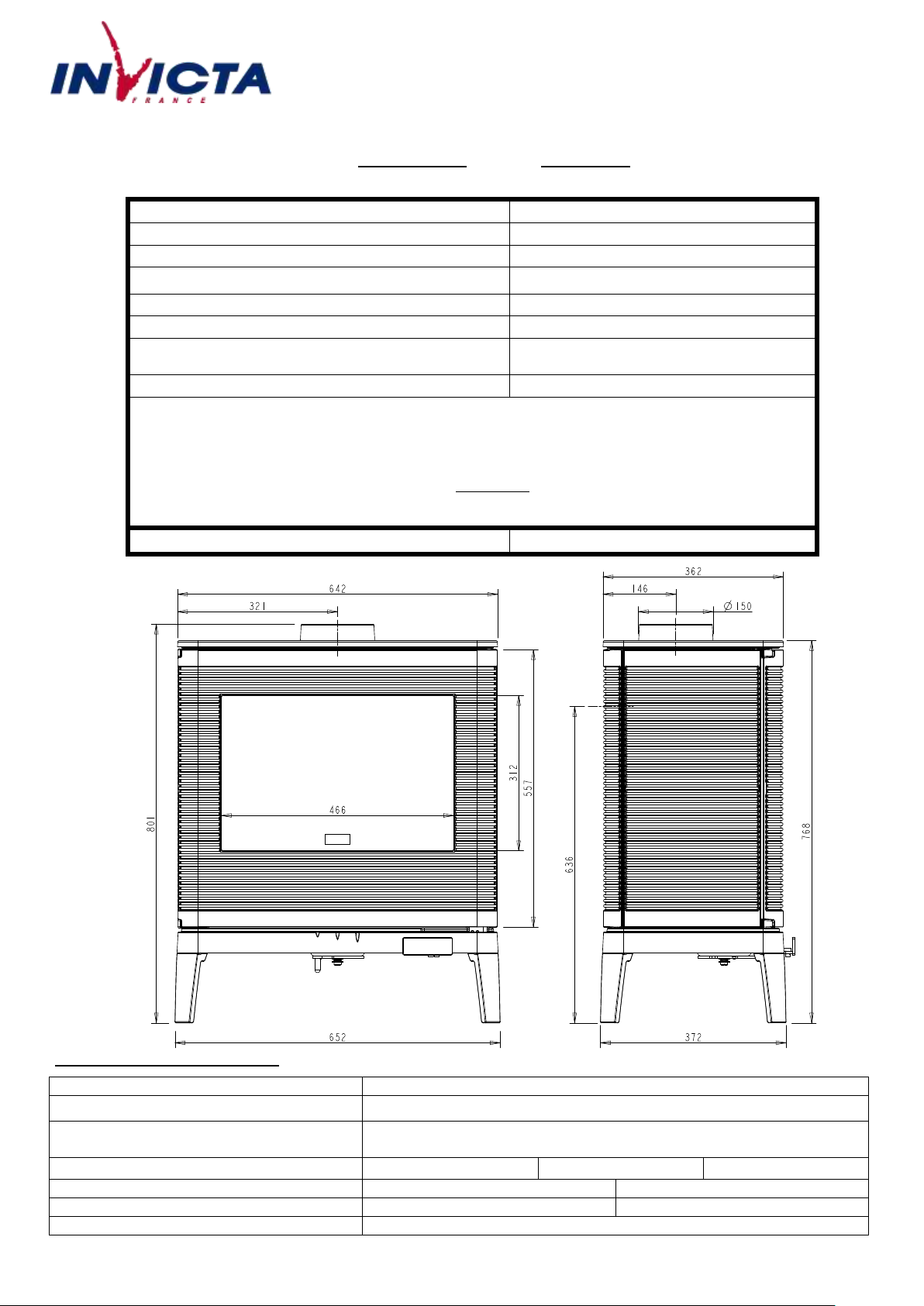

Caractéristiques de construction :
Puissance nominale
9 kW
Rendement
76%
Taux de CO%
0.08%
Classement Flamme verte
Concentration de poussières rejetées à 13% d’O2
28 mg/Nm
3
T° fumées
325 °C
Combustible recommandé
Bois / bûches de 33 cm
longueur maximale possible (horizontalement) : 58 cm
Débit massique des fumées
7.3 g/s
Protection du sol
L’appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant sous l’effet de la
chaleur. Si le cas se présente, placer l’appareil sur une sole carrelée ou une plaque métallique réfléchissante d’un mètre²
(1m x1m) centrée sous l’appareil pour protéger le sol contre le risque de températures élevées.
Distance minimale à respecter par rapport aux matériaux combustibles adjacents : Arrière 60 cm, latéral 60 cm
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la
température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 15 cm.
Combustion prolongée
8 h
Masse de l’appareil
157 kg
Chambre de combustion
Avec système de post combustion
Raccordement au conduit de fumée par la buse
située sur le dessus ou à l’arrière de l’appareil
Diamètre : 150 mm
Encombrement
h 801 mm
lg 652 mm
prof 372 mm
Dimensions de la porte
h 557 mm
lg 642 mm
Vision du feu
h 312 mm
lg 466 mm
Plaque signalétique
Gravé sur le dessous du cendrier
AD 610444
Page 3
Poêle à bois KAZAN référence 6104 44
Rédacteur FL, le 08/06/2017 Page 3 sur 9
INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL.
Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au-dessus de la température ambiante), il est
nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la température du mur
pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 150 mm.
Mur
arrière

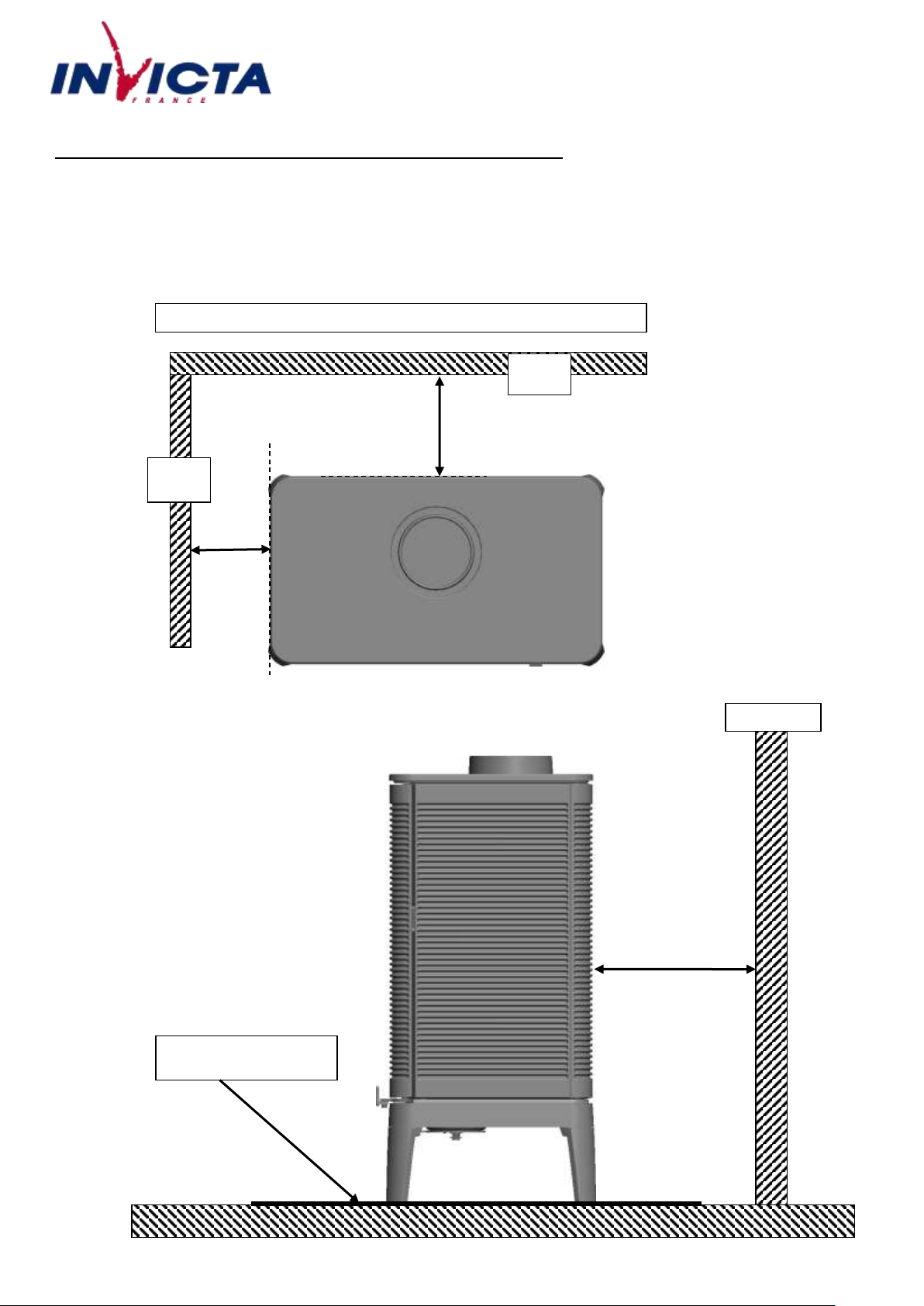

VUE DE DESSUS DE L’INSTALLATION DU POELE
600
600 mm
Mur arrière
600
mm
Mur
latéral
Protection du sol : Plaque
métallique réfléchissante
Page 4
Poêle à bois KAZAN référence 6104 44
Rédacteur FL, le 08/06/2017 Page 4 sur 9
4
5
6
7
8
9
10
14
11
15
12
13
16
17
19
20
21
22
23
24
25
26
27
28
29
33
30
32
35
36
37
49
40
42
43
44
45
46
48
38
50
51
39
52
18
47
34
41
22
22
28
32
31
22
Page 5
Poêle à bois KAZAN référence 6104 44
Rédacteur FL, le 08/06/2017 Page 5 sur 9

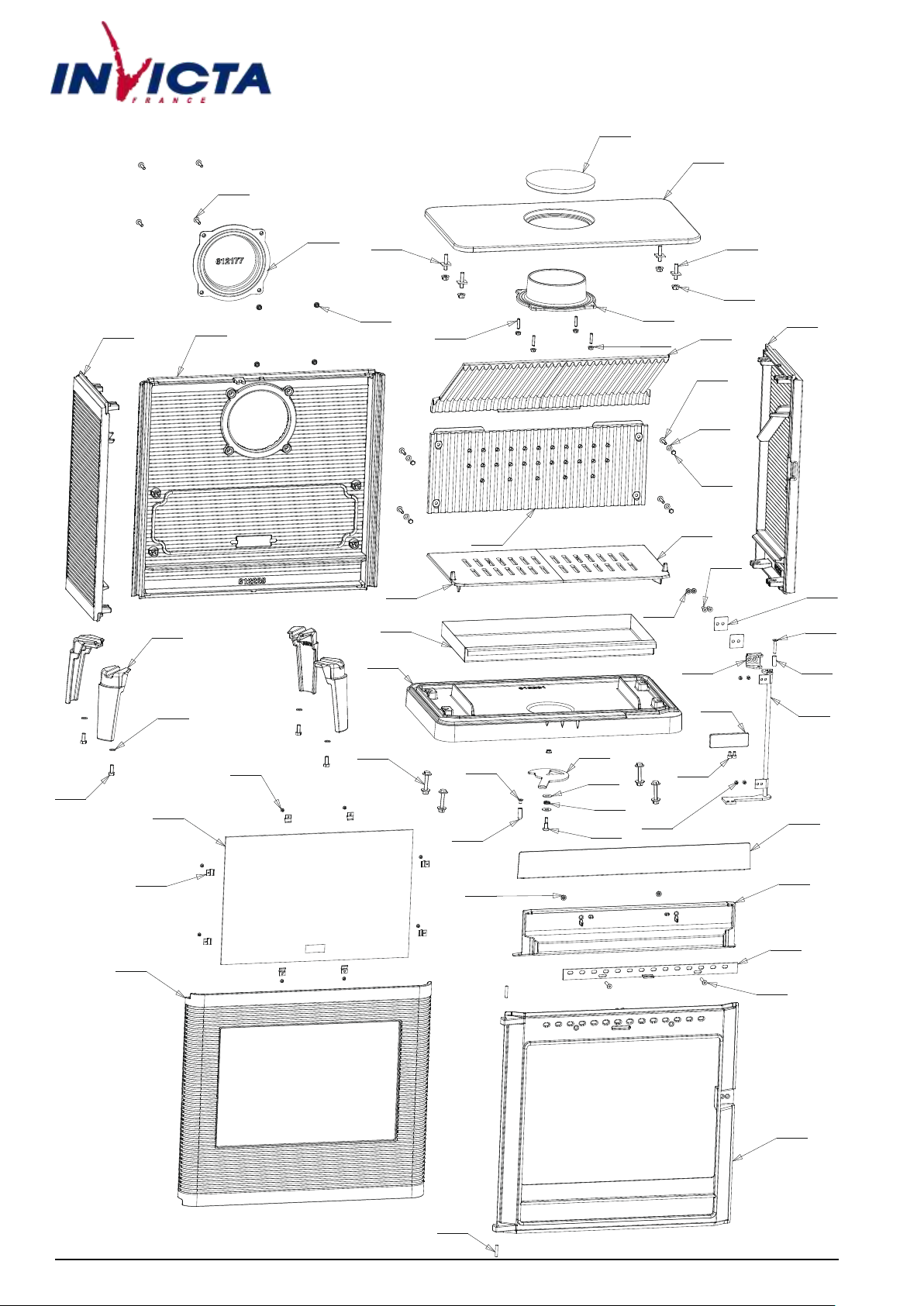

REP.
DESIGNATIONS
REFERENCES
QTE
1
JOINT VITRE THERMOCORDE PLAT 7x3 Lg 1.3 m
AI010080
1 2 JOINT PORTE THERMOCORDE Ø12 Lg 1.8 m
AI303012
1 3 JOINT TAQUE THERMOCORDE Ø12 Lg 0.9 m
AI303012
1
4
TRINGLE DE FERMETURE
AS610234
1
5
ENTRETOISE FERMETURE
AS610235
1 6 VIS LOQUET COSSU
AS618100
1 7 CLAMS
AS700180
8
8
BOUTON DE REGISTRE
AS750120
1
9
RESSORT REGISTRE PRIMAIRE FLAMEO/PHAROS
AS750125
1
10
POIGNEE
AS900109
1
11
EQUERRE DE FERMETURE
AT610441
1
12
TOLE REGISTRE
AT610443
1
13
CALE REGLAGE
AT610444
2
14
CENDRIER
AT610449
1
15
REGISTRE AIR VITRAGE
AT610450
1
16
RONDELLE M Ø6
AV4100060
4
17
RONDELLE L Ø8
AV4110080
10
18
RONDELLE A DENTS M8
AV4151080
4
19
CALE OBLIQUE Ø8 A 8%
AV4240080
4
20
GOUPILLE CANNELEE Ø6x30
AV6306300
2
21
ECROU BORGNE M6
AV7140060
4
22
ECROU A EMBASE M6
AV7220060
13
23
ECROU A EMBASE M8
AV7220080
8
24
VIS TETE HEXAGONALE M8x20
AV8408200
4
25
VIS TETE HEXAGONALE M8x50
AV8408500
4
26
VIS FHC M6x10
AV8636100
1
27
VIS FHC M6x20
AV8636200
2
28
VIS FHC M6x35
AV8636350
3
29
VIS M4x6
AV8644067
12
30
VIS CHC M6x10
AV8666100
2
31
VIS BHC M5x8
AV8685080
4
32
VIS TBEHC M6x30
AV8696300
8
33
GOUJON CHC M6x25
AV8706250
4
34
GOUJON CHC M8x40
AV8708400
4
35
VITRAGE
AX610444
1
36
BUSE
F610271B
1
37
TAMPON SUPERIEUR
F610443B
1
38
PIED
F612174U
4
39
TAMPON ARRIERE
F612177B
1
40
CHENET
F612220B
1
41
COTE DROIT
F612221B
1
42
COTE GAUCHE
F612222B
1
43
DEFLECTEUR
F612223B
1
44
DESSUS
F612224U
1
45
FACADE
F612225B
1
46
FOND
F612226B
1
47
GRILLE DROITE
F612227B
1
48
GRILLE GAUCHE
F612228B
1
49
GUIDE D'AIR
F612229B
1
50
PORTE
F612230U
1
51
SOCLE
F612231U
1
52
TAQUE
F612234B
1
Page 6
Poêle à bois KAZAN référence 6104 44
Rédacteur FL, le 08/06/2017 Page 6 sur 9
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR POÊLES A BOIS »
fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un
modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme ) , 5
ans pour le Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur Il peut être
nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la porte.
Première mise en service.
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce désagrément ou
effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de
l’ensemble de l’appareil.
Allumage :
Placer sur la grille du papier froissé (ou 1 à 2 morceaux d’allume feu) et environs 3 kg de petit bois sec (des petites branches bien sèches ou du
bois fendu finement). Enflammer la charge d’allumage, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque le bois est bien
enflammé, vous pouvez charger votre appareil et commencer à réduire l’arrivée d’air en s’assurant :
Que la réduction d’air n’éteigne pas les flammes. Si c’est le cas rouvrir en peu plus longtemps l’arrivée d’air.
Que l’embrasement de la charge ne devienne pas trop intense (avec des flammes atteignant majoritairement le haut de la chambre de
combustion). Si c’est le cas réduire l’arrivée d’air.
Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d’allumage, mais en maintenant toujours l’appareil sous surveillance.
Fonctionnement à « Puissance nominale » et « combustion prolongée » :
Le fonctionnement à « Puissance nominale » nécessite un rechargement toutes les 30 à 45 minutes avec de petites quantités de bois. Il faut
privilégier ce mode de fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement en « combustion prolongée » quand une puissance réduite et une autonomie importante
sont recherchées.
Puissance nominale :
Elle est obtenue :
o avec une charge de bois de 2 kg, sous forme de 2 demies bûches de bois dur (= une bûche fendue)
o avec un tirage de 12Pa
o charge renouvelée toutes les 30 à 45 minutes sur un lit de braises d’environ 3 cm
o en mettant le réglage d’allure en position « Puissance nominale » (schéma page 7).
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de
l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se
traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution
progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des
performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et
déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la
porte. L’activité reprend immédiatement après la fermeture de porte.
Combustion prolongée
Elle est obtenue :
o avec une charge de 10 kg constituée de 1bûche de bois dur non fendue de grand diamètre.
o avec un tirage de 6 Pa.
o en mettant le « réglage d’allure » en position « Combustion prolongée », après avoir assuré et maintenu l’allumage de la charge.
o en laissant se poursuivre la combustion jusqu’à obtention d’un lit de braise réduit, destiné à assurer l’allumage d’une charge de
reprise.
Ce mode de fonctionnement permet à la fois d’obtenir une puissance réduite et une autonomie de 8 heures sans rechargement.
Page 7
Poêle à bois KAZAN référence 6104 44
Rédacteur FL, le 08/06/2017 Page 7 sur 9
Quel que soit le mode de fonctionnement désiré (Puissance nominale ou Combustion Prolongée), s’assurer que
chaque charge de bois s’allume dès son introduction dans l’appareil et que l’inflammation se maintient. Dans le
cas contraire, rouvrir quelques instants le « registre de réglage d’allure » en position « allumage » jusqu’à obtenir
un embrasement satisfaisant du bois :
Dans la phase de combustion de la fraction volatile du bois, il faut absolument éviter le fonctionnement
sans embrasement sous peine d’encrasser fortement l’appareil et le conduit de fumée et de larguer dans
l’atmosphère des effluents nocifs pour l’environnement et la santé.
Organes de réglages :
Utiliser systématiquement le gant anti-chaleur fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.
Registre de réglage d’allure : Situé en façade, ce registre est utilisé pour moduler l’allure de l’appareil entre « Puissance nominale » et
« Combustion prolongée » : voir position sur le schéma page 8
Registre d’allumage : L’action sur le registre de réglage d’allure, au-delà de la position « Puissance nominale » permet d’obtenir un
supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus
de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la
durée d’utilisation de cette position.
Registre d’air secondaire : Ce registre doit rester ouvert à moitié pour obtenir un fonctionnement performant et une combustion propre.
L’action de réglage de ce registre n’est justifiée que si les tirages sont plus ou moins élevés que ceux qui sont recommandés (voir ci
avant). Dans ce cas, ce registre peut être réglé pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus
agir sur ce registre d’air secondaire, et utiliser exclusivement le registre de réglage d’allure pour faire varier la puissance de l’appareil.

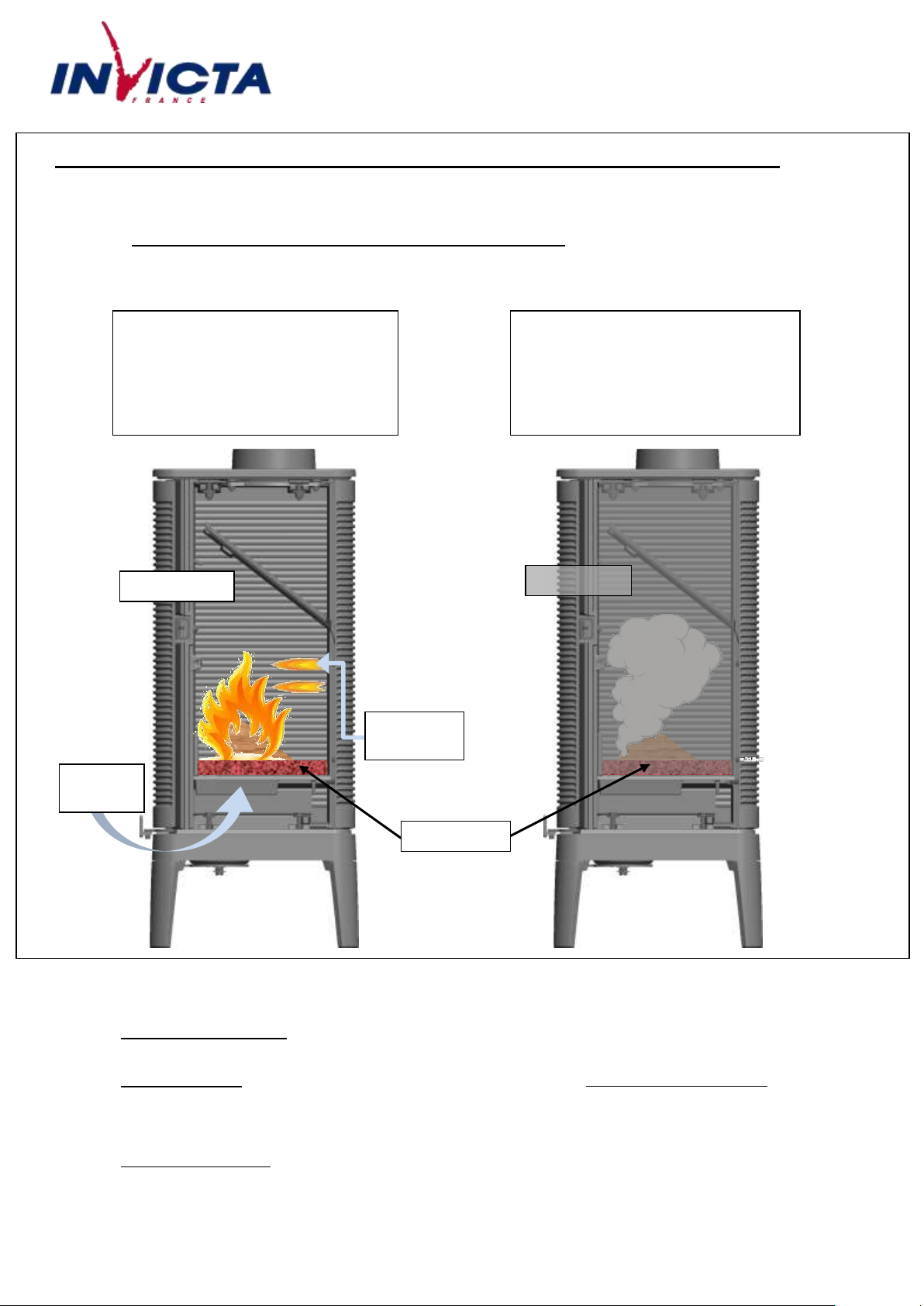

Air
primaire
Air de post
combustion
Vitre propre
Vitre sale
Post combustion activée =
BON
Appareil « chaud et
propre »
Combustion sans flammes =
MAUVAIS
Appareil « froid et sale »
Lit de braises
Page 8
Poêle à bois KAZAN référence 6104 44
Rédacteur FL, le 08/06/2017 Page 8 sur 9

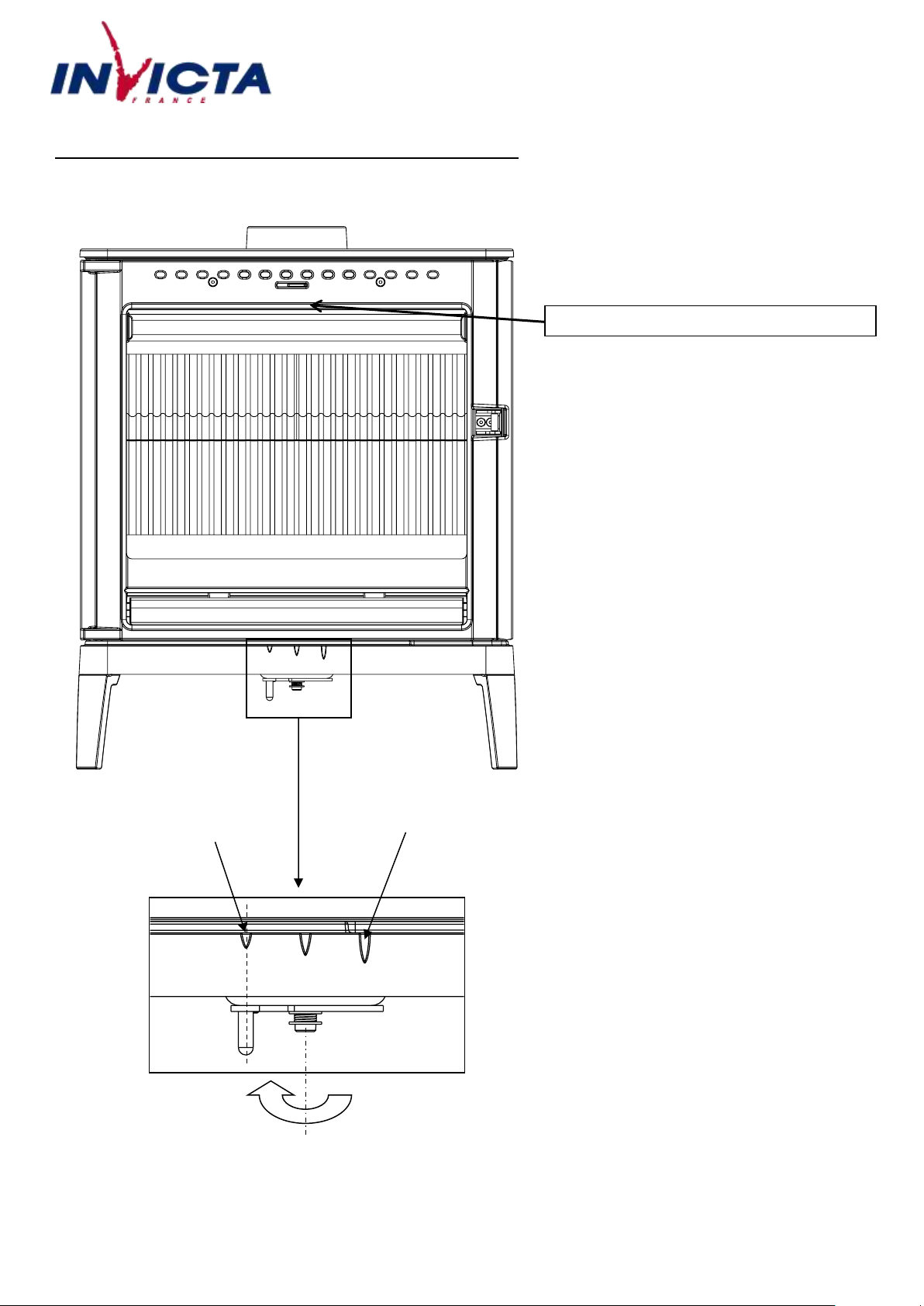

POSITIONS DU REGISTRE DE REGLAGE D’ALLURE
La position « Combustion Prolongée » est obtenue en
tournant complétement le registre de réglage vers la
gauche (après s’être assuré du maintien en activité de
la post combustion)
Allumage
Puissance
nominale
Registre d’air secondaire (voir réglages page 7)
Page 9
Poêle à bois KAZAN référence 6104 44
Rédacteur FL, le 08/06/2017 Page 9 sur 9

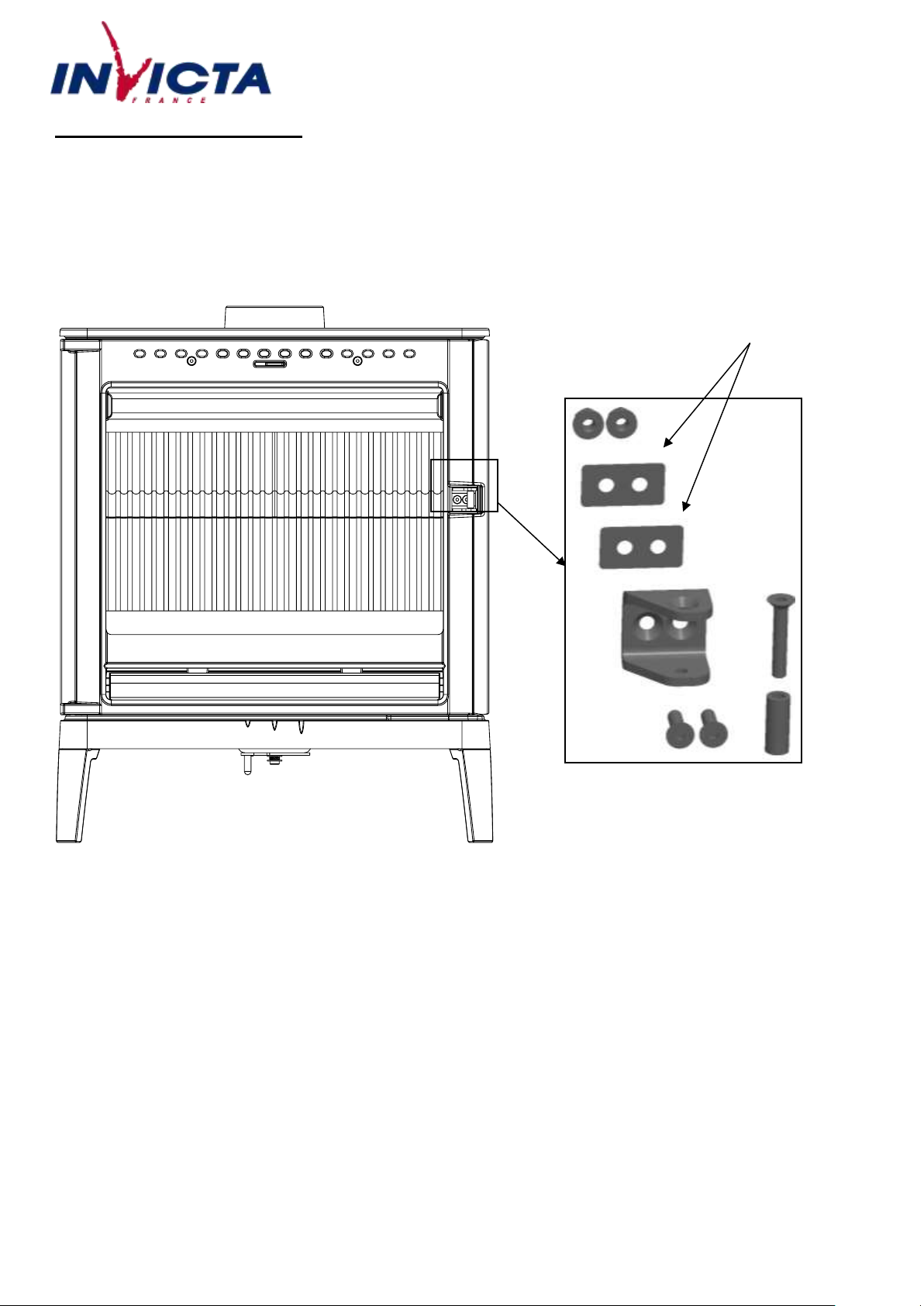

REGLAGE DE FERMETURE
- Pour durcir la fermeture de la porte :
Enlever une ou plusieurs cale(s) de réglage.
- Pour adoucir la fermeture de la porte :
Ajouter une ou plusieurs cale(s) de réglage.
Cales de réglage
