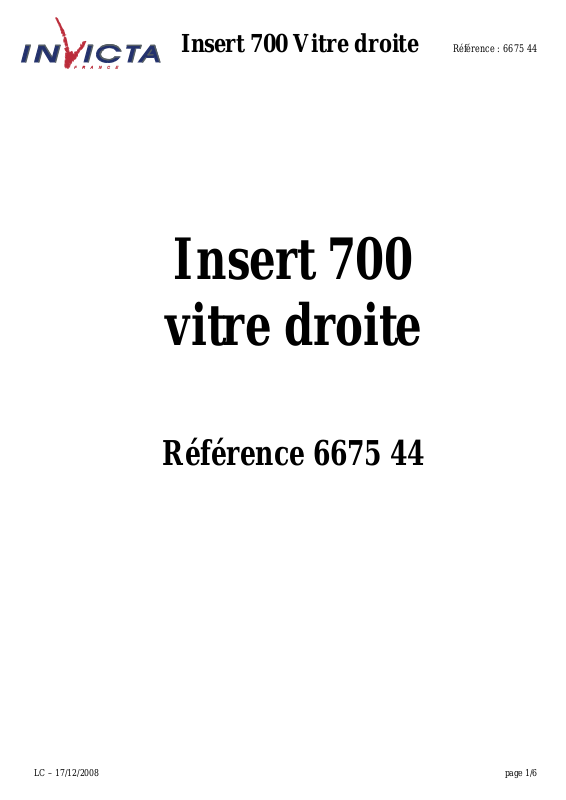

Insert 700

Insert 700 Vitre droite

Référence : 6675 44

vitre droite

Référence 6675 44

LC – 17/12/2008 page 1/6

Page 2

506

699.5

200

125

che technique AD

6675 44

Insert 700 Vitre droite

Référence : 6675 44

Notice particulière d’utilisation et d’installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil.

Caractéristiques suivant EN 13229 :

Puissance nominale Rendement Taux de CO% T° fumées Mode de fonctionnement Combustible recommandé

Bois / bûches de 50 cm

Débit massique des fumées

Distance par rapport aux matériaux combustibles adjacents :

(caractéristique de l’isolant: laine de roche épaisseur 5cm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer)

Latéralement : 5.4 cm (dont 5 cm d’isolant)

Au fond : 10.5 cm (dont 5 cm d’isolant)

12 kW

75 %

0.3 %

356°C

Continu

7.9 g/s

446.5

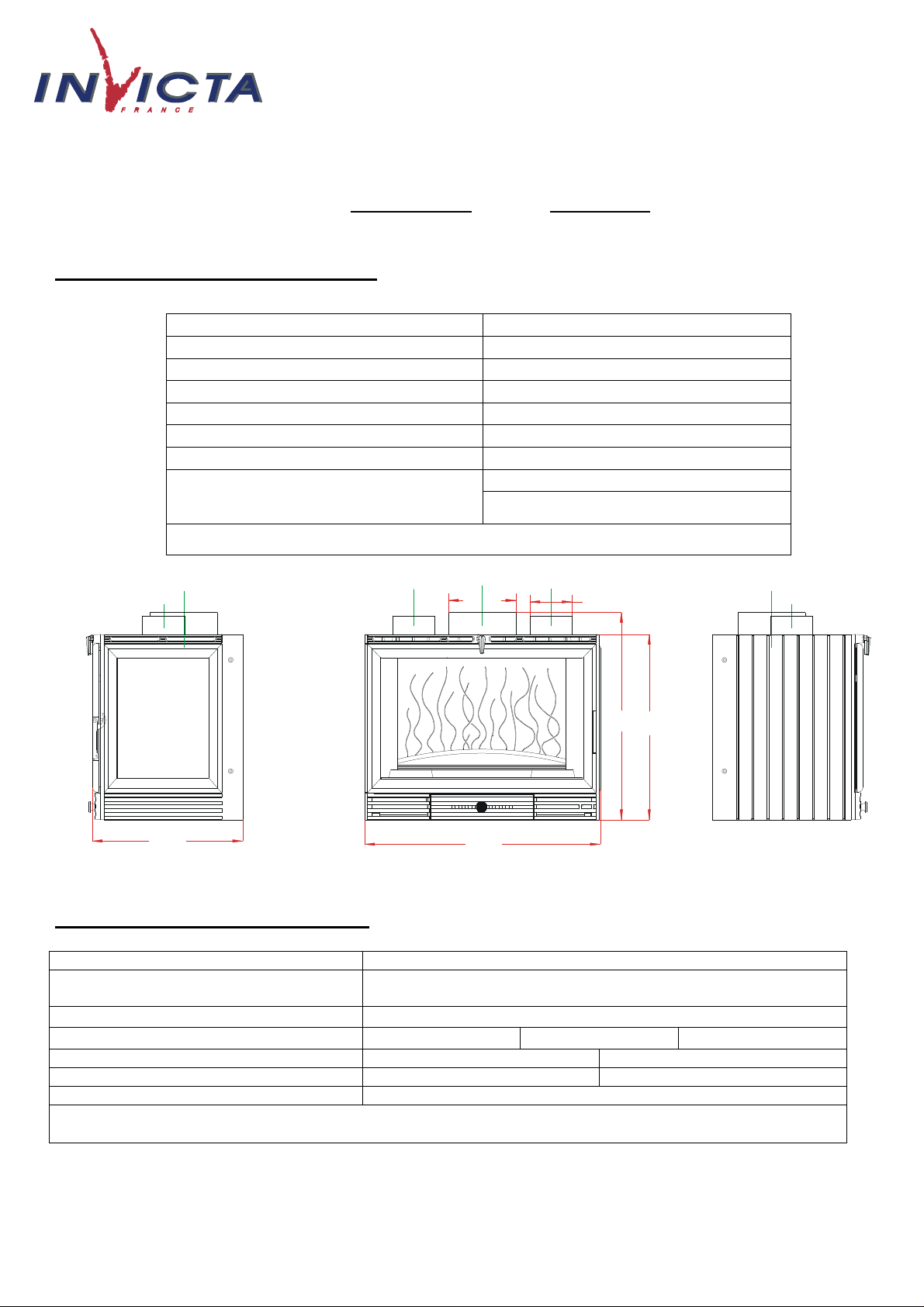

Caractéristiques de construction :

Masse de l’appareil 134 kg

Raccordement au conduit de fumée par la buse

située sur le dessus de l’appareil

Longueur maximale des bûches 57 cm - Chargement en façade

Encombrement h 615 mm lg 699.5 mm prof 446.5 mm

Dimensions des portes h 472 mm lg 680 mm Dimensions de la vitre h 397 mm lg 613 mm

Plaque signalétique rivetée à l’arrière du cendrier

2 turbines axiales à 2 vitesses –commande manuelle - mise en marche automatique forcée à partir de 50°C (interrupteur thermique situé sur la platine de commande) - 2 sorties d’air chaud ∅ 125 sur le dessus

LC – 17/12/2008 page 2/6

diamètre 200 mm

Page 3

700 mm

4 mm

150 mm

100 mm

0 mm

550 mm

800 mm

55 mm

Insert 700 Vitre droite

Référence : 6675 44

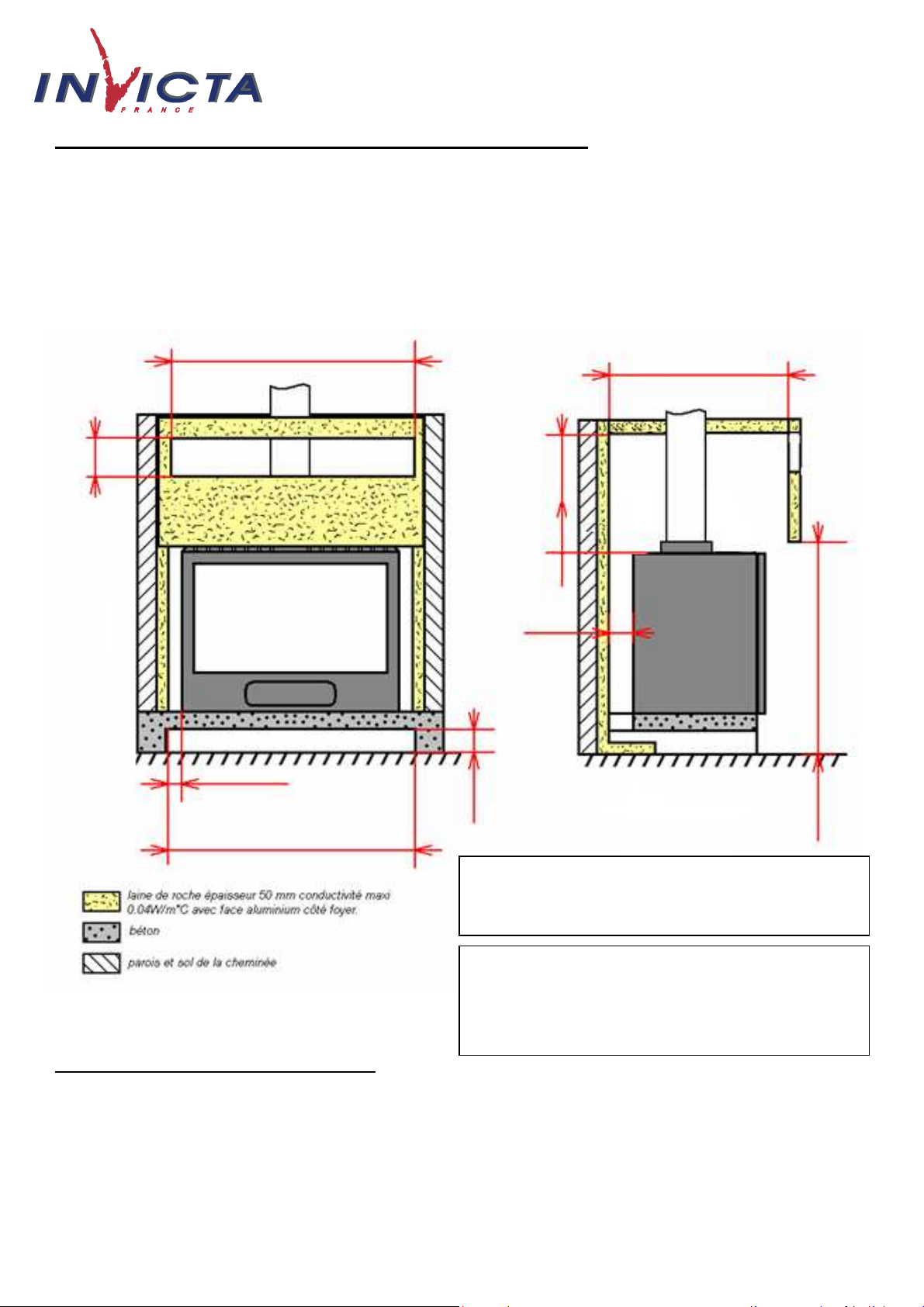

INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL.

Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après. Respecter les dimensions minimales d’encastrement et du circuit d’air de convection (section d’entrée de « l’air à chauffer » et section de sortie de « l’air chaud »). Les dimensions minimales d’encastrement indiquées garantissent l’accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l’accès et le démontage pour les pièces susceptibles d’être remplacées. Ouvrir les deux bouches de sortie d’air chaud situé sur le dessus du carter.

Insert 700 vitre

droite

Le câble d’alimentation ne doit pas être accessible aux utilisateurs. Prévoir une gaine ou un conduit de protection entre la sortie

Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.

Raccordement électrique de la soufflerie

 Alimentation électrique 230 V / 50 Hz - puissance de la soufflerie : 38 W  L’appareil est livré avec un câble souple, permettant son raccordement au réseau d’alimentation électrique.

Prévoir sur l’installation fixe un dispositif de séparation omnipolaire conformément aux règles d’utilisation locales : ce dispositif permettra d’isoler l’appareil du réseau d’alimentation électrique. En particulier le branchement de la terre (fil vert et jaune) devra être effectué. Si le câble d’alimentation est endommagé, il doit être remplacé par le fabriquant afin d’éviter un danger.  Il peut être nécessaire d’extraire l’insert de son logement : dans ce but réserver une longueur de câble suffisante pour que cette

opération puisse être effectuée sans provoquer de traction sur le câble.

LC – 17/12/2008 page 3/6

Page 4

Insert 700 Vitre droite

Référence : 6675 44

1716

LC – 17/12/2008 page 4/6

Page 5

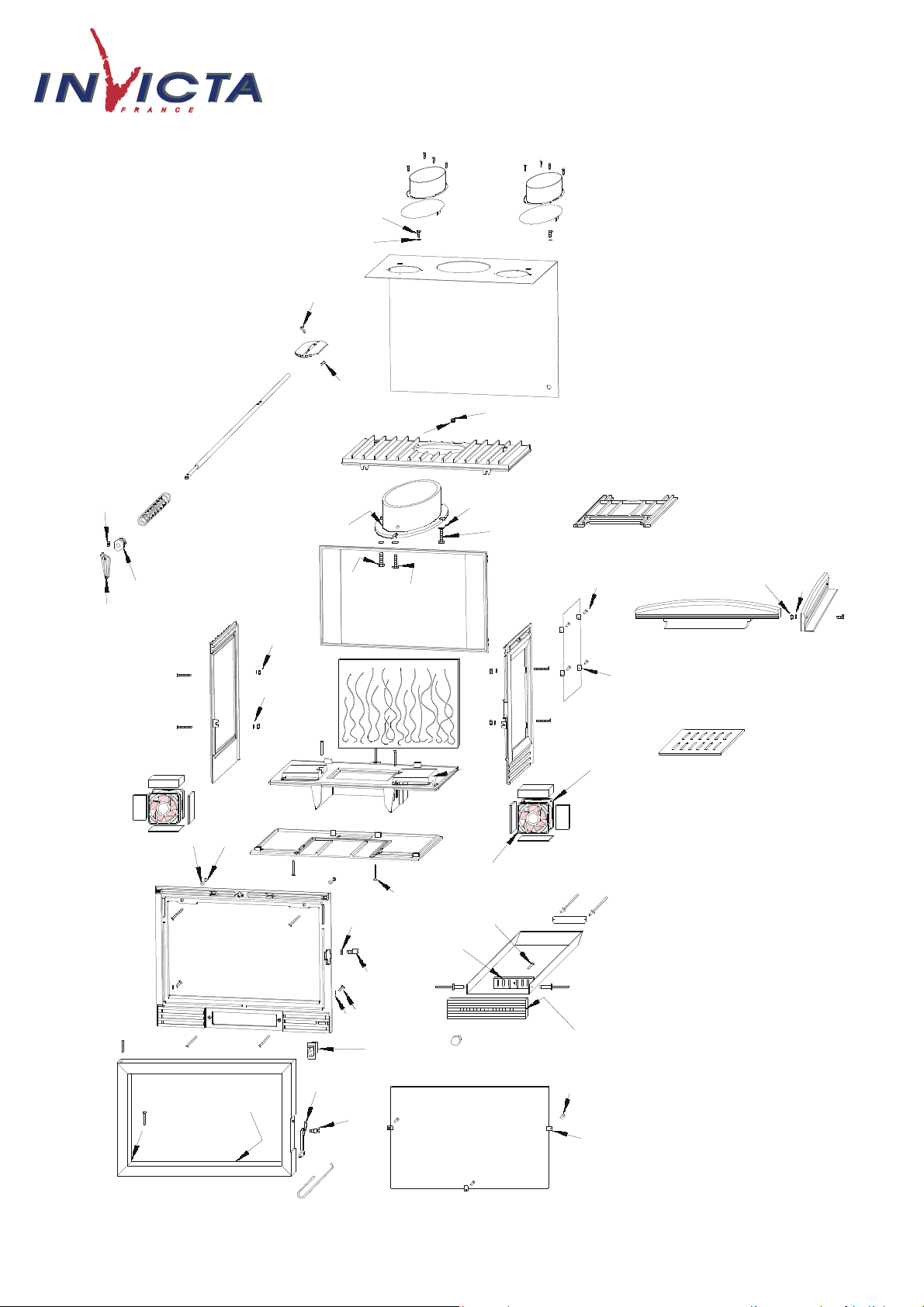

Repère

Nbr DESIGNATION

Référence

8 Vis tôle de 2x9,5

8614290

Manchette

∅

125

700312B

Rondelle

∅

125

700313

1 Carénage

700119A

3 Vis tête hexagonale de 8x20

8408200

2 Vis tête hexagonale de 6x10

8406100

6 Ro

ndelle large de 6

4110060

1 Vis tête hexagonale de 5x25

8405250

1 Volet

FB60

700163

1 Ecrou de 5

7100050

1 Tige de manœuvre du volet

700258

1 Ressort

700255

1 Vis pointeau de 4x8

8714080

1 Bouton de réglage du v

olet FB60

700563

1 Ecrou tige

700292

6 Rondelle de 6

4100060

8 Ecrou de 6

7100060

1 Buse FB60

700164

Joint de buse

∅

9, longueur 0,650 m

303009

3 Rondelle de 8

4100080

Joint de porte

∅

8, longueur 2,150 m

303008

1 Avaloir

FB60

700506

1 Déflecteur

FB60

700108

1 Fond arrière

FB60

700501

Tirant

∅

6x425

700256

1 Côté gauche

FB60

700503

1 Côté droit vitré

FB60

700526

1 Taque décor

FB60

700438

1 Grille foyère

FB60

700122

1 Embase

FB60

700500

1 Pare bûches central

FB60

700555

1 Pare bûches latéral

FB60

700556

1 Socle FB60

700129

2 Vis tête fraisée de 6x20

8656200

1 Ecrou de réglage fermeture

7130060

1 Excentrique de réglage fermeture

700253B

1 Façade

FB60

700507

8 Vis de 6x30

8636300

2 Rivet de 3x8

5203080

1 Plaque signalétique

667544

1 Tiroir cendrier

700310D

1 Vis tête cylindrique de 6x25

8626250

1 Registre

FB60

700854

1 Façade cendrier

FB60

700

360

1 Bouton de cendrier

FB60

700120

Joint de cendrier

∅

5, longueur 0,6 mètre

303005

2 Rivet de 5x16

5205160

7 Vis tête cylindrique de 4x8

8644080

7 Attache de vitre

700262

1 Vitre 613x397x4

116470

1 Vitre285x3

67x4 AX

516675A

1 Crochet d’ouverture de porte

800255

1 Vis de fixation du loquet

800251B

1 Loquet

FB60

800883

1 Axe de porte haut, goupille cannelée de 5x40

6305400

1 Porte

FB60

800846

1 Axe de porte bas, clou lisse de 5x3

0 AV

0105300

1 Interrupteur

713301

2 FB60

700201

Vis de 6x20 inox

8666206

2 Carton céramique 110x35x8

713110A

2 Carton céramique 120x40x2

713155

2 Carton céramique 95x50x8

713950

1 Appareill

age électrique

000002

2 Laine céramique

701542

2 Turbine

401201

1 Vis à tête fraisée 6x25

8606250

2 Vis à tête héxagonale 6x16

8406160

Insert 700 Vitre droite

Référence : 6675 44

LC – 17/12/2008 page 5/6

Page 6

TRES IMPORTANT

En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS» fournie avec l’appareil.

CONSEILS D’INSTALLATION

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

CONSEILS D’UTILISATION

Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme, 5 ans

pour le Chêne – le sapin et les résineux sont interdit). Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser la main froide. Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la porte.

• Vérification avant mise en service.

Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.

 Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu

finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d’air).

 Puissance Nominale :

Elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 4 kg, sous forme de 3 demies bûches fendues, renouvelée toutes les 60 minutes, avec le registre d’allumage fermé, voir entre-ouvert si l’appareil n’est pas en régime. Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des performances. Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la porte . L’activité reprend immédiatement après la fermeture de porte.

• Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 4 kg constituée d’une bûche pleine non refendue en

privilégiant les grands diamètres (supérieurs à 16 cm). Effectuer préalablement une mise en régime d’allure réduite en fermant le registre d’allumage pour charger ensuite sur un lit de braise à peine rougeoyant. Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :

• alterner les périodes de ralenti par des retours en fonctionnement à allure normale.

• privilégier une utilisation avec de petites charges.

Organes de réglages :

Utiliser systématiquement la main froide fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.  Registre d’allumage : L’ouverture du registre d’allumage permet d’obtenir un supplément d’air. Cette position est réservée aux opérations

d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette position.

 Registre des fumées : Situé au dessus de la porte, ce registre doit rester ouvert à l’allumage. Il est fermé une fois l’appareil en régime. Il doit être

ouvert lors des opérations de chargement, avant l’ouverture de la porte.

SECURITE

• Pendant le fonctionnement, toutes les surfaces de l’appareil sont chaudes : Attentions aux brûlures !! Eviter d’installer le poêle dans un

endroit où il y a beaucoup de passages.

• Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d’air primaire et secondaire, puis

communiquer immédiatement avec les autorités locales incendie (le 18).

• Ne jamais mettre dans l’appareil des charges de bois supérieures à celles indiquées dans les « conseils d’utilisation » (soit moins de la

moitié de la hauteur de la chambre de combustion). Il est interdit d’utiliser l’appareil comme incinérateur.

• Il est interdit d’utiliser des combustibles non recommandés et non-adaptés à l’appareil, y compris les combustibles liquides.

• La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l’appareil

Insert 700 Vitre droite

Référence : 6675 44

LC – 17/12/2008 page 6/6
