Insert 700 GV

Référence : 6470 44

Référence 6470 44

LC – 17/12/2008 page 1/6

Page 2

692

408

125

%%c

200

%%c

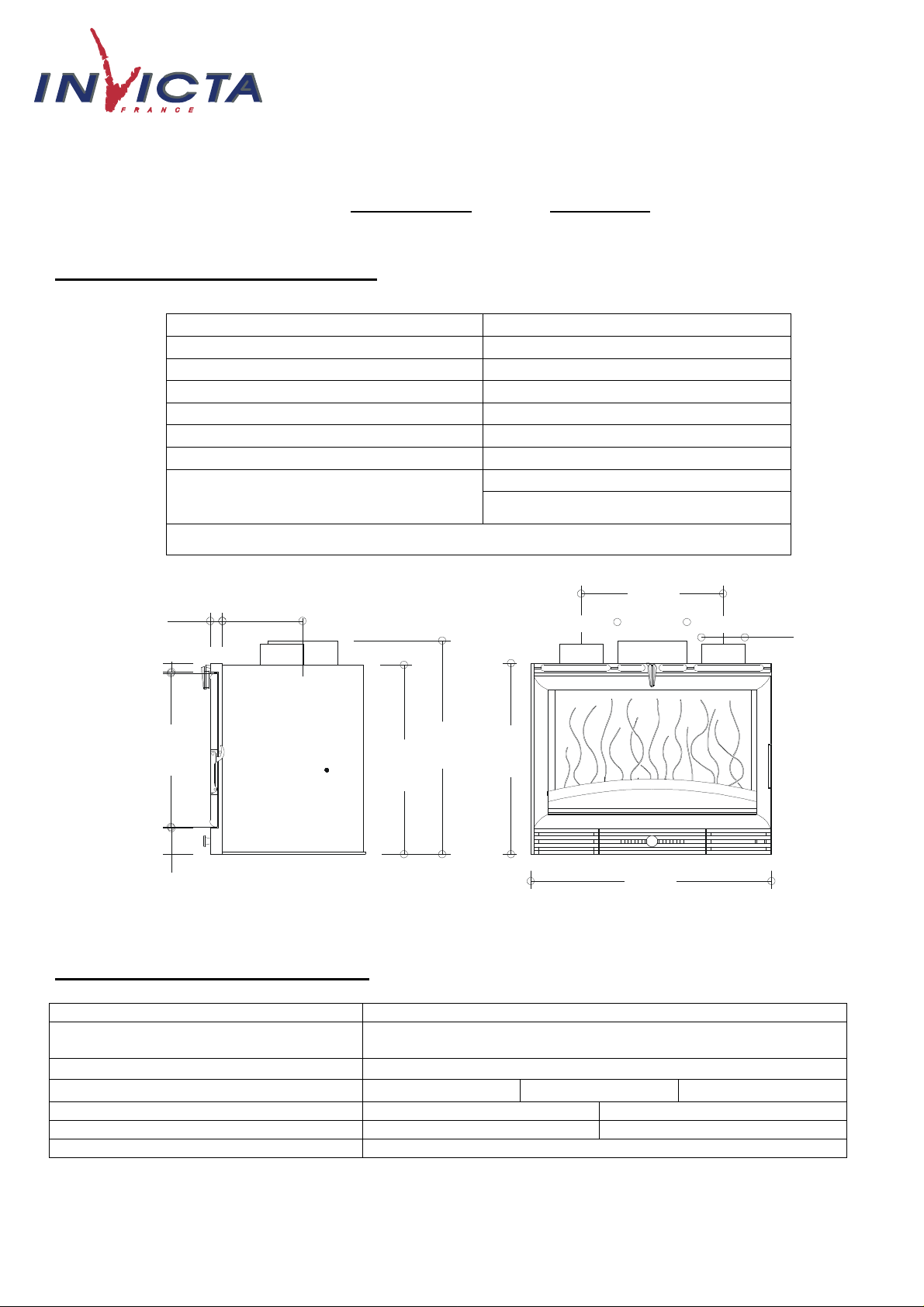

Fiche technique AD

6470

Insert 700 GV

Référence : 6470 44

Notice particulière d’utilisation et d’installation

Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil.

Caractéristiques suivant EN 13229 :

Puissance nominale Rendement Taux de CO% T° fumées Mode de fonctionnement Combustible recommandé

Bois / bûches de 50 cm

Débit massique des fumées

Distance par rapport aux matériaux combustibles adjacents :

(caractéristique de l’isolant: laine de roche épaisseur 5cm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer)

Latéralement : 5.4 cm (dont 5 cm d’isolant)

Au fond : 10.5 cm (dont 5 cm d’isolant)

12 kW

75 %

0.3 %

356°C

Continu

7.9 g/s

442

230

Caractéristiques de construction :

Masse de l’appareil 138 kg

Raccordement au conduit de fumée par la buse

située sur le dessus de l’appareil

Longueur maximale des bûches 57 cm - Chargement en façade

Encombrement h 615 mm lg 692 mm prof 445 mm

Dimensions des portes h 442 mm lg 680 mm Dimensions de la vitre h 397 mm lg 613 mm

Plaque signalétique rivetée à l’arrière du cendrier

diamètre 200 mm

LC – 17/12/2008 page 2/6

Page 3

Insert 700 GV

Référence : 6470 44

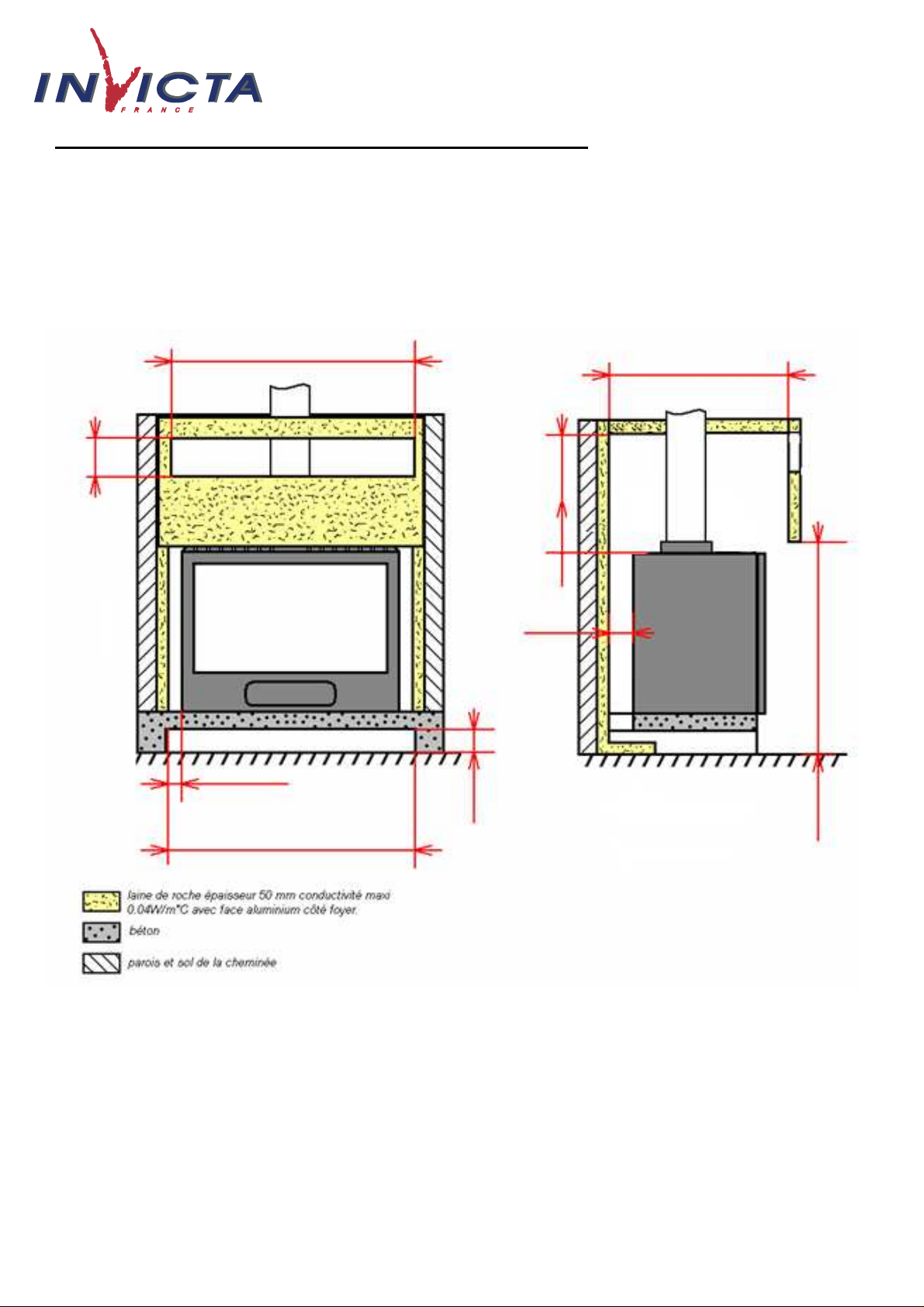

INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL.

Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du schéma ci-après. Respecter les dimensions minimales d’encastrement et du circuit d’air de convection (section d’entrée de « l’air à chauffer » et section de sortie de « l’air chaud »). Les dimensions minimales d’encastrement indiquées garantissent l’accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l’accès et le démontage pour les pièces susceptibles d’être remplacées. Ouvrir les deux bouches de sortie d’air chaud situé sur le dessus du carter.

150 mm

700 mm

Insert 700 GV

4 mm

700 mm

420 mm

55 mm

100 mm

550 mm

800 mm

LC – 17/12/2008 page 3/6

Page 4

Insert 700 GV

Référence : 6470 44

17 18

LC – 17/12/2008 page 4/6

Page 5

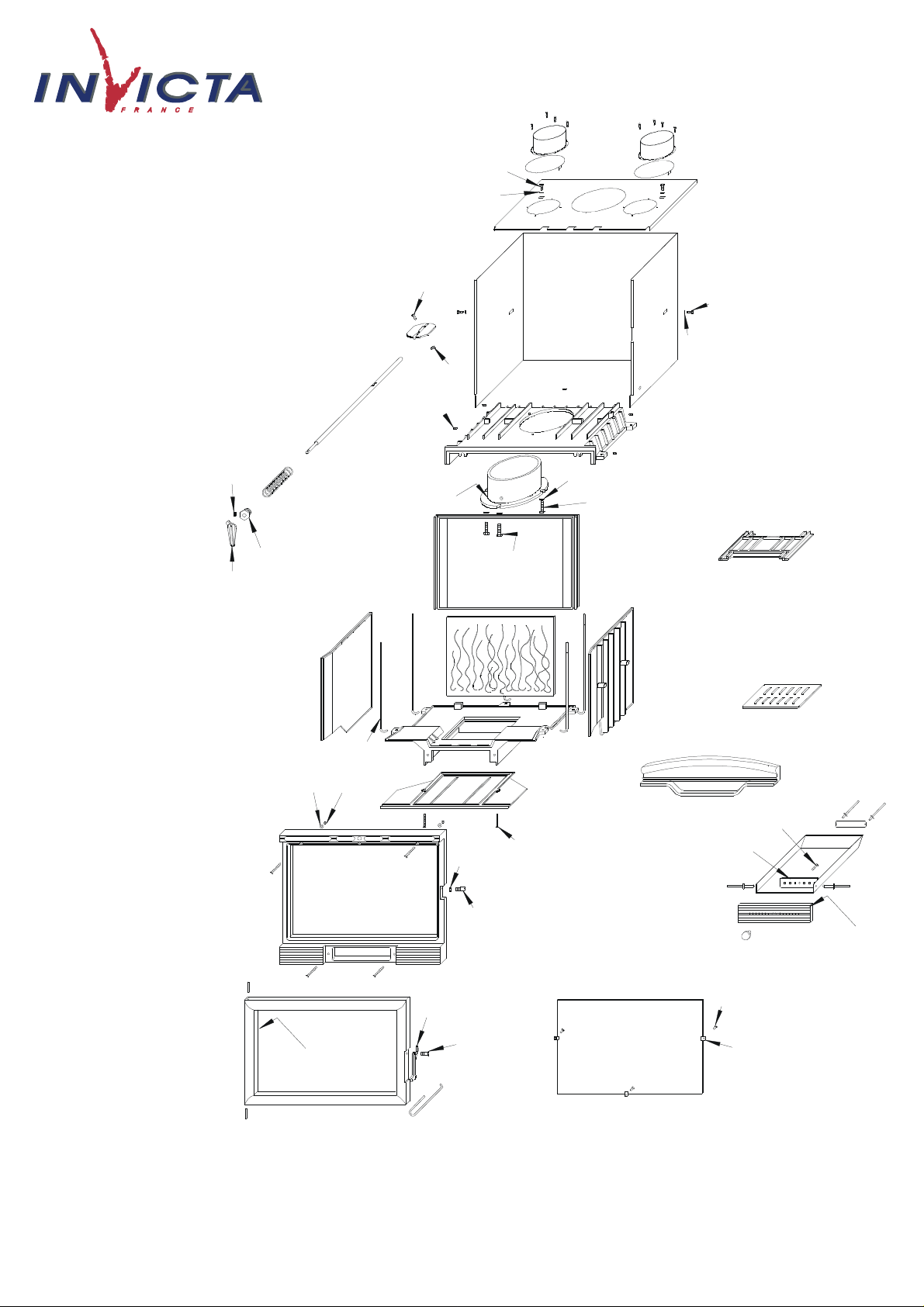

Repère

Nbr DESIGNATION

Référence

8 Vis à tôle de 2x9,5

8614290

Manchette

∅

125

AT 700312B

Rondelle d’obturation

∅

125

AT 700313

1 Dessus de carénage

700317C

3 Vis tête hexagonale de 8x20

8408200

1 Enveloppe de carénage

700316C

4 Vis tête hexagonale de 6x10

8406100

4 Rondelle large de 6

4110060

1 Vis tête hexagonale de 5x25

8405250

1 Volet de buse

FB60

700163

1 Ecrou hexagonal de 5

7100050

1 Axe de

manœuvre de volet

700258

1 Ressort de rappel de l’axe volet

700255

1 Vis sans tête pointeau de 4x8

8714080

1 Bouton de manœuvre du volet de buse

FB60

700563

1 Ecrou de maintien de l’axe volet de buse

700292

2 Rondelle de 6

4100060

2 Ecrou hexagonal de 6

7100060

Buse

∅

200

FB60

700164

Joint de buse

∅

9 longueur 0,660 mètre

AI 303009

3 Rondelle de 8

4100080

Joint de porte

∅

8 longueur 2,1 mètres

AI 303008

1 Avaloir

FB60

700143

1 Défle

cteur

FB60

700108

1 Fond arrière

FB60

700105

Tirant arrière

∅

6 longueur 425

AS 700256

1 Coté gauche

FB60

700152

1 Coté droit

FB60

700151

1 Taque décor

FB60

700438

1 Grille foyère

FB60

700122

Tirant avant

∅

6 longueur 382

700250

1 Embase

FB60

700153

1 Pare bûches

FB60

700339

1 Socle

FB60

700109

2 Vis tête fraisée de 6x20

8656200

1 Ecrou hexagonal bas de 6, réglage fermeture

7130060

1 Excentrique de réglage de fermeture

700253B

1 Façade

FB60

700851

4 Vis tête fraisée de 6x50

8636500

2 Rivet de 3x8

5203080

1 Plaque signalétique

647044

1 Tiroir cendrier

700310D

1 Vis tête cylindrique de 6x25

8626250

1 Registre de réglage d’air

FB60

700854

1 Façade

cendrier

FB60

700360

1 Bouton de manœuvre de réglage d’air

FB60

700120

Joint de cendrier

∅

5 longueur 0,6 mètre

AI 303005

2 Rivet de 5x16

5205160

3 Vis tête cylindrique de 4x8, fixation vitre

8644080

3 Attache de vitre

70026

1 Vitre 613x397x4

116470

1 Crochet d’ouverture de porte

800255

1 Vis de fixation du loquet

800251B

1 Loquet d’ouverture et fermeture de porte

FB60

700883

Axe haut de porte, goupille

∅

5x40

AV 6305400

1 Porte

FB60

800846

Axe bas de porte, goupille

∅

5x30

0105300

5 Ecrou embase Ø 6

7220060

Insert 700 GV

Référence : 6470 44

LC – 17/12/2008 page 5/6

Page 6

TRES IMPORTANT

En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET INSERTS» fournie avec l’appareil.

CONSEILS D’INSTALLATION

La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

CONSEILS D’UTILISATION

Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme, 5 ans

pour le Chêne – le sapin et les résineux sont interdit). Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser la main froide. Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la porte.

• Vérification avant mise en service.

Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.

 Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu

finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d’air).

 Puissance Nominale :

Elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 4 kg, sous forme de 3 demies bûches fendues, renouvelée toutes les 60 minutes, avec le registre d’allumage fermé, voir entre-ouvert si l’appareil n’est pas en régime. Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des performances. Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis refermer la porte . L’activité reprend immédiatement après la fermeture de porte.

• Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 4 kg constituée d’une bûche pleine non refendue en

privilégiant les grands diamètres (supérieurs à 16 cm). Effectuer préalablement une mise en régime d’allure réduite en fermant le registre d’allumage pour charger ensuite sur un lit de braise à peine rougeoyant. Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :

• alterner les périodes de ralenti par des retours en fonctionnement à allure normale.

• privilégier une utilisation avec de petites charges.

Organes de réglages :

Utiliser systématiquement la main froide fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.  Registre d’allumage : L’ouverture du registre d’allumage permet d’obtenir un supplément d’air. Cette position est réservée aux opérations

d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette position.

 Registre des fumées : Situé au dessus de la porte, ce registre doit rester ouvert à l’allumage. Il est fermé une fois l’appareil en régime. Il doit être

ouvert lors des opérations de chargement, avant l’ouverture de la porte.

SECURITE

• Pendant le fonctionnement, toutes les surfaces de l’appareil sont chaudes : Attentions aux brûlures !! Eviter d’installer le poêle dans un

endroit où il y a beaucoup de passages.

• Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d’air primaire et secondaire, puis

communiquer immédiatement avec les autorités locales incendie (le 18).

• Ne jamais mettre dans l’appareil des charges de bois supérieures à celles indiquées dans les « conseils d’utilisation » (soit moins de la

moitié de la hauteur de la chambre de combustion). Il est interdit d’utiliser l’appareil comme incinérateur.

• Il est interdit d’utiliser des combustibles non recommandés et non-adaptés à l’appareil, y compris les combustibles liquides.

• La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l’appareil
