Page 1
Insert 700 C 520 Noir Référence : 667444
Insert 700 C 520
Noir
Référence 6674 44
PhL – 08/04/2010 page 1/6
Page 2
Insert 700 C 520 Noir Référence : 667444
Puissance nominale
14 kW
Rendement
70.8 %
Taux de CO%
0.23 %
T° fumées
368°C
Mode de fonctionnement
Continu
Combustible recommandé
Bois / bûches de 50 cm
Distance par rapport aux matériaux
combustibles adjacents :
Latéralement : 5.4 cm (dont 5 cm d’isolant)
Au fond : 10.5 cm (dont 5 cm d’isolant)
(caractéristique de l’isolant: laine de roche épaisseur 5cm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer)
Masse de l’appareil
144 kg
Raccordement au conduit de fumée par la buse
située sur le dessus de l’appareil
diamètre 200 mm
Longueur maximale des bûches
60 cm - Chargement en façade
Encombrement
h 572 mm
lg 696 mm
prof 475 mm
Dimensions de la porte
h 449 mm
lg 675 mm
Dimensions de la vitre
h 330 mm
lg 613 mm
Plaque signalétique
rivetée à l’arrière du cendrier
2 turbines axiales à 2 vitesses –commande manuelle - mise en marche automatique forcée à partir de 50°C (interrupteur
thermique situé sur la platine de commande) - 2 sorties d’air chaud 125 sur le dessus
Fiche technique AD 6674 44
475
520
572
200
696
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil.
Caractéristiques suivant EN 13229 :
Caractéristiques de construction :
PhL – 08/04/2010 page 2/6
Page 3
Insert 700 C 520 Noir Référence : 667444
Insert 700 C 520
Noir
700 mm
700 mm
4 mm
150 mm
100 mm
420 mm
550 mm
800 mm
55 mm
Le câble d’alimentation ne doit pas être accessible aux
utilisateurs.
Prévoir une gaine ou un conduit de protection entre la sortie
Cet appareil n’est pas prévu pour être utilisé par des personnes (y
compris les enfants) dont les capacités physiques, sensorielles ou
mentales sont réduites, ou des personnes dénuées d’expérience ou de
connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire
d’une personne responsable de leur sécurité, d’une surveillance ou
d’instructions préalables concernant l’utilisation de l’appareil.

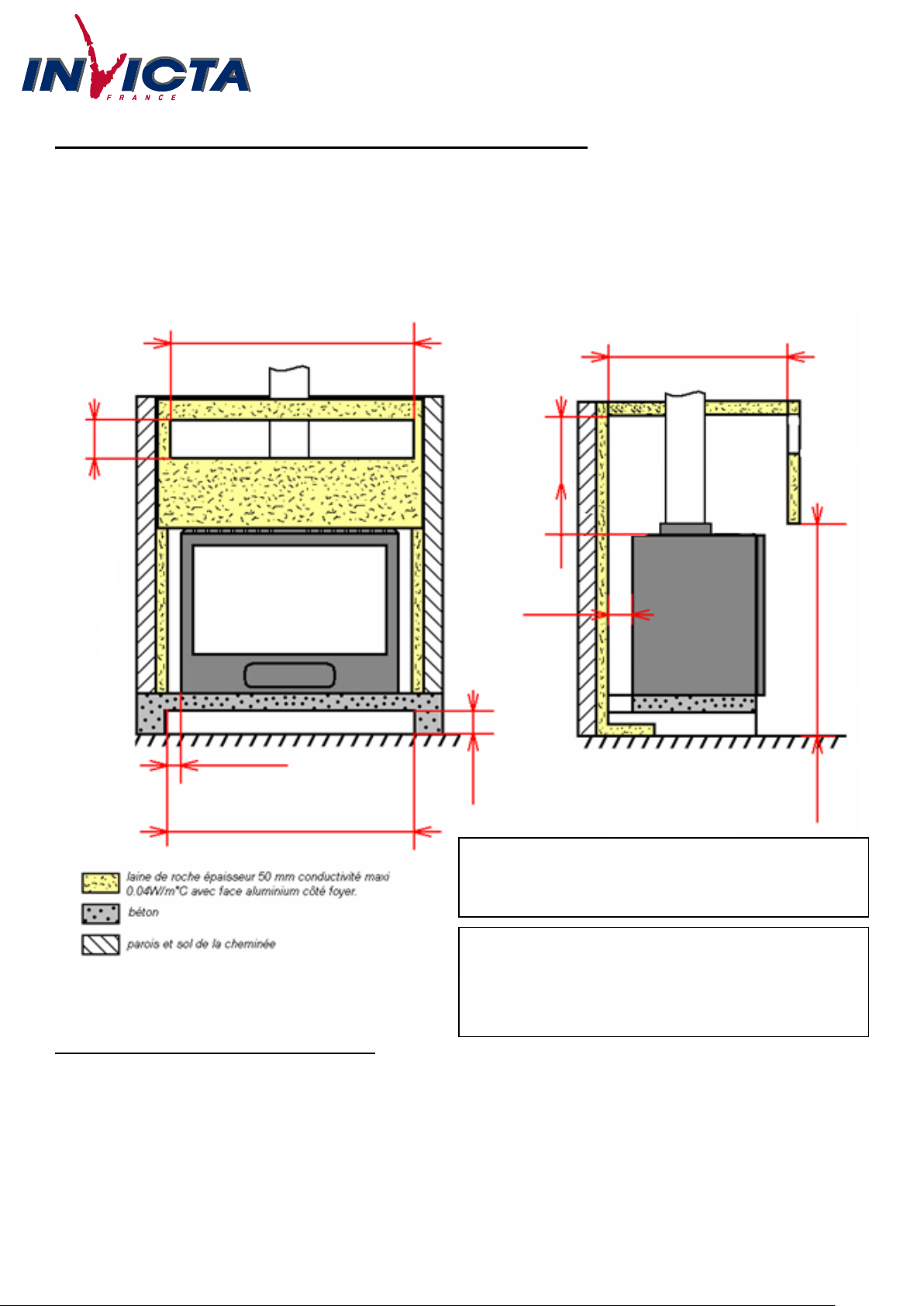

INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL.
Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la
température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du
schéma ci-après.
Respecter les dimensions minimales d’encastrement et du circuit d’air de convection (section d’entrée de « l’air à chauffer » et section
de sortie de « l’air chaud »).
Les dimensions minimales d’encastrement indiquées garantissent l’accès aux organes de manœuvre, une course suffisante pour les
organes mobiles, l’accès et le démontage pour les pièces susceptibles d’être remplacées.
Ouvrir les deux bouches de sortie d’air chaud situé sur le dessus du carter.
Raccordement électrique de la soufflerie
Alimentation électrique 230 V / 50 Hz - puissance de la soufflerie : 38 W
L’appareil est livré avec un câble souple, permettant son raccordement au réseau d’alimentation électrique.
Prévoir sur l’installation fixe un dispositif de séparation omnipolaire conformément aux règles d’utilisation locales : ce dispositif
permettra d’isoler l’appareil du réseau d’alimentation électrique. En particulier le branchement de la terre (fil vert et jaune) devra être
effectué.
Si le câble d’alimentation est endommagé, il doit être remplacé par le fabriquant afin d’éviter un danger.
Il peut être nécessaire d’extraire l’insert de son logement : dans ce but réserver une longueur de câble suffisante pour que cette
opération puisse être effectuée sans provoquer de traction sur le câble.
PhL – 08/04/2010 page 3/6
Page 4

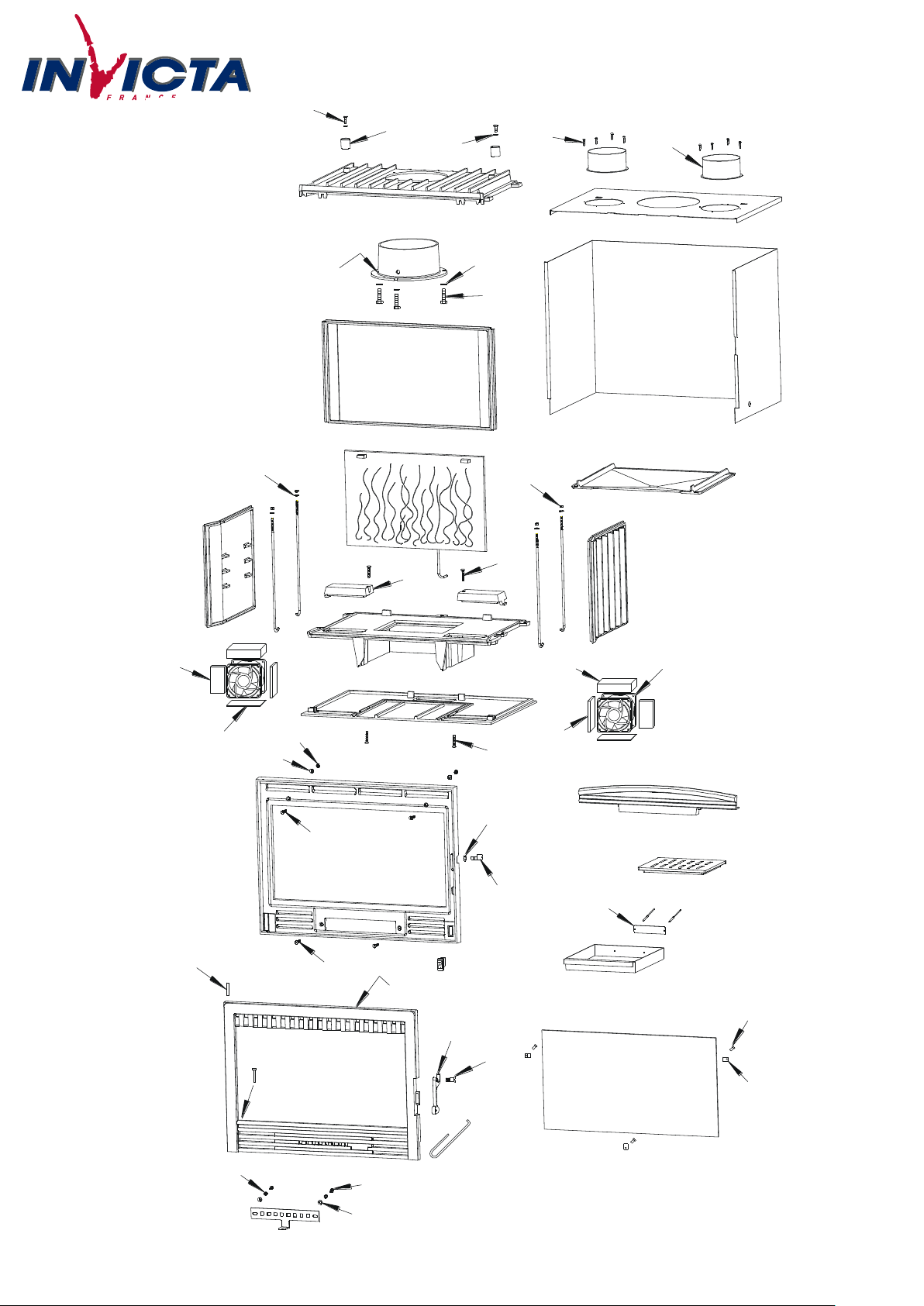

Insert 700 C 520 Noir Référence : 667444
11
21
29
16
40
34
51
29
49
50
3
52
30
22
19
17
21
18
20
24
27
25
28
10
11
31
32
37
38
36
43
44
45
46
47
48
42
33
35
26
23
8
10
11
9
12
13
14
15
7
1
2
4
5
6
41
39
PhL – 08/04/2010 page 4/6
Page 5
Insert 700 C 520 Noir Référence : 667444
Repère
Nbr
DESIGNATION
Référence
1
8
Vis à tôle de 4,2x9,5
AV 8614290
2
2
Manchette 125
AT 700312B
3
1
Appareillage électrique + 2 Ventilateurs
AL 000005A
4
1
Dessus de carénage
AT 700317D
5
2
Vis tête hexagonale de 6x25
AV 8406250
6
3
Rondelle large de 6
AV 4110060
7
1
Enveloppe de carénage
AT 700314E
8
2
Entretoise
AT 700140B
9
1
Avaloir
FB60 700442
10
8
Ecrou hexagonal de 6
AV 7100060
11
9
Rondelle de 6
AV 4100060
12
1
Buse 200
FB60 700164
13
3
Rondelle de 8
AV 4100080
14
3
Vis tête hexagonale de 8x20
AV 8408200
15
1
Déflecteur
FB60 700108
16
1
Joint de buse 8 longueur 0,32 mètres
AI 303008
17
1
Fond arrière
FB60 700101
18
5
Tirant 6 longueur 382
AS 700250
19
2
Laine céramique 115x42x30
AI 701542
20
1
Taque décor
FB60 700598
21
2
Coté
FB60 700102
22
2
Carton céramique 95x50x8
AI 713950
23
1
Embase
FB60 700441
24
1
Socle
FB60 700129
25
2
Vis tête fraisée de 6x20
AV 8656200
26
1
Pare bûches
FB60 700554
27
1
Grille foyère
FB60 700122
28
1
Façade
FB60 700538
29
4
Vis tête fraisée de 6x30
AV 8636300
30
2
Carton céramique 120x40x2
AI 713155
31
1
Ecrou hexagonal bas de 6, réglage fermeture
AV 7130060
32
1
Excentrique de réglage de fermeture
AS 700253B
33
2
Rivet de 3x8
AV 5203080
34
1
Plaque signalétique
PS 667444
35
1
Tiroir cendrier
AT 700130A
36
1
Porte
FB60 700539
37
1
Axe haut de porte, goupille cannelée de 5x20
AV 6305200
38
1
Axe bas de porte, clou lisse de 5x30
AV 0105300
39
3
Vis tête hexagonale de 6x20
AV 8406200
40
2
Ressort registre
AS 700230A
41
1
Registre de réglage d’air
AT 700131B
42
1
Joint de porte 8 longueur 2,46 mètres
AI 303008
43
1
Loquet d’ouverture et fermeture de porte
FB60 700883
44
1
Vis de fixation du loquet
AS 800251B
45
1
Crochet d’ouverture de porte
AS 800255
46
1
Vitre
AX 116674A
47
3
Vis tête cylindrique de 4x6, fixation vitre
AV 8644062
48
3
Attache de vitre
AS 700180A
49
1
Interrupteur 3 positions
AL 713301
50
2
Couvercle de turbine
FB60 700201
51
2
Vis de 6x20 inox, fixation couvercle
AV 8666206
52
2
Carton céramique 102x35x8
AI 713110A
PhL – 08/04/2010 page 5/6
Page 6
Insert 700 C 520 Noir Référence : 667444
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER
ET INSERTS» fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un
manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre,
Charme, 5 ans pour le Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser la main froide.
Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de
l’ouverture de la porte.
Vérification avant mise en service.
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce
désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Allumage : Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du
bois fendu finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est
bien enflammé, vous pouvez charger votre appareil. Il est possible de laisser la porte entre-ouverte pour faciliter cette phase
d’allumage, mais en maintenant toujours l’appareil sous surveillance. Il est recommandé, pendant les premières heures de mise en
service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil.
Puissance Nominale :
Elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 4 kg, sous forme de 2 bûches, renouvelée toutes les 60 minutes,
avec le registre d’allumage fermé, voir entre-ouvert si l’appareil n’est pas en régime.
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches,
de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles,
se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la
diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une
baisse des performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et
déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du foyer , puis
refermer la porte . L’activité reprend immédiatement après la fermeture de porte.
Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 4 kg constituée d’une bûche pleine non
refendue en privilégiant les grands diamètres (supérieurs à 16 cm). Effectuer préalablement une mise en régime d’allure réduite en
fermant le registre d’allumage pour charger ensuite sur un lit de braise à peine rougeoyant.
Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide,
entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :
alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
privilégier une utilisation avec de petites charges.
Organes de réglages :
Utiliser systématiquement la main froide fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.
Registre d’allumage : L’ouverture du registre d’allumage permet d’obtenir un supplément d’air. Cette position est réservée aux
opérations d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son
environnement. L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette position.
SECURITE
Pendant le fonctionnement, toutes les surfaces de l’appareil sont chaudes : Attentions aux brûlures !! Eviter d’installer le
poêle dans un endroit où il y a beaucoup de passages.
Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d’air primaire et
secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
Ne jamais mettre dans l’appareil des charges de bois supérieures à celles indiquées dans les « conseils d’utilisation » (soit
moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d’utiliser l’appareil comme incinérateur.
Il est interdit d’utiliser des combustibles non recommandés et non-adaptés à l’appareil, y compris les combustibles liquides.
La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l’appareil
PhL – 08/04/2010 page 6/6
